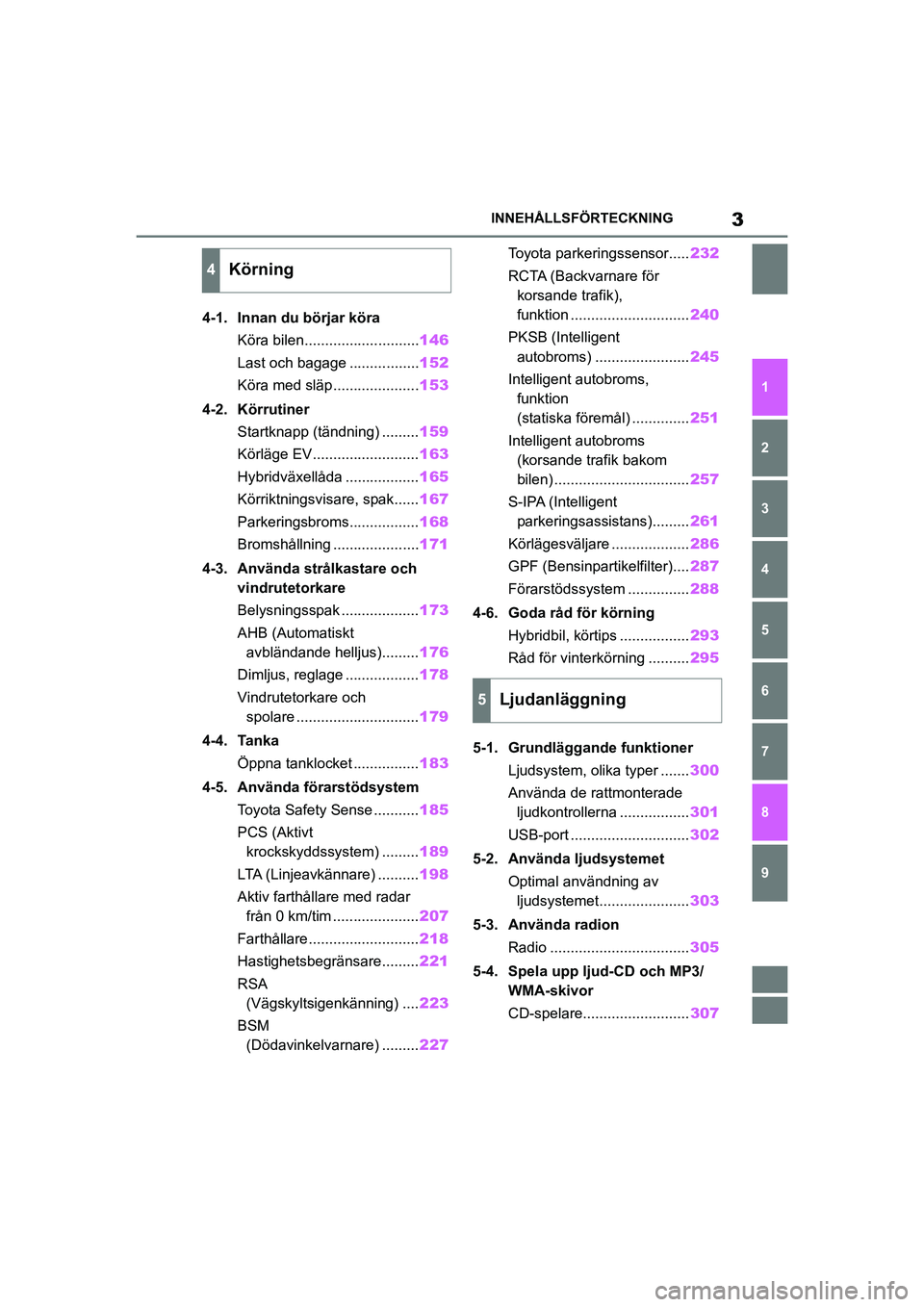

3INNEHÅLLSFÖRTECKNING
COROLLA HV_TMMT_OM12P19SE
1
6 5
4
3
2
9
8
7
4-1. Innan du börjar köraKöra bilen............................ 146
Last och bagage ................. 152
Köra med släp..................... 153
4-2. Körrutiner Startknapp (tändning) ......... 159
Körläge EV.......................... 163
Hybridväxellåda .................. 165
Körriktningsvisare, spak...... 167
Parkeringsbroms................. 168
Bromshållning ..................... 171
4-3. Använda strålkastare och vindrutetorkare
Belysningsspak ................... 173
AHB (Automatiskt avbländande helljus)......... 176
Dimljus, reglage .................. 178
Vindrutetorkare och spolare .............................. 179
4-4. Tanka Öppna tanklocket ................ 183
4-5. Använda förarstödsystem Toyota Safety Sense ........... 185
PCS (Aktivt krockskyddssystem) ......... 189
LTA (Linjeavkännare) .......... 198
Aktiv farthållare med radar från 0 km/tim ..................... 207
Farthållare........................... 218
Hastighetsbegränsare......... 221
RSA (Vägskyltsigenkänning) .... 223
BSM (Dödavinkelvarnare) ......... 227Toyota parkeringssensor.....
232
RCTA (Backvarnare för korsande trafik),
funktion ............................. 240
PKSB (Intelligent autobroms) ....................... 245
Intelligent autobroms, funktion
(statiska föremål) .............. 251
Intelligent autobroms (korsande trafik bakom
bilen) ................................. 257
S-IPA (Intelligent parkeringsassistans)......... 261
Körlägesväljare ................... 286
GPF (Bensinpartikelfilter).... 287
Förarstödssystem ............... 288
4-6. Goda råd för körning Hybridbil, körtips ................. 293
Råd för vinterkörning .......... 295
5-1. Grundläggande funktioner Ljudsystem, olika typer ....... 300
Använda de rattmonterade ljudkontrollerna ................. 301
USB-port ............................. 302
5-2. Använda ljudsystemet Optimal användning av ljudsystemet...................... 303
5-3. Använda radion Radio .................................. 305
5-4.

Spela upp ljud-CD och MP3/
WMA-skivor
CD-spelare.......................... 307
4Körning
5Ljudanläggning
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 3 Wednesday, March 3, 2021 9:48 AM

301-1. För säker körning
COROLLA HV_TMMT_OM12P19SE Kan bidra till att primärt skydda huv
udet på passagerarna på ytterplatserna
nKrockkuddarnas komponenter
Bältessträckare och kraftbegränsare (i förekommande fall)
Sidokrocksensorer (fram)
Manuell i-/urkopplin g av krockkudde
Framsätespassagerarens krockkudde
Sidokrockkuddar
Sidokrockgardiner
Sidokrocksensorer (bak)
SRS-varningslampa
Sidokrocksensorer (framdörr)
Förarens krockkudde
Förarens knäkrockkudde (i förekommande fall)
”AIR BAG ON” och ”AIR BAG OFF”, indikeringslampor
Främre krocksensorer
Krockkuddesensor
Huvudkomponenterna i krockkuddesyst emet visas ovan. Krockkuddesyste-
met styrs av den centrala sensorenheten. En kemisk reaktion startas i upp-
blåsningsenheterna och krockkuddarna blåses upp mycket snabbt med
ofarlig gas för att fånga upp de åkandes rörelse framåt.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 30 Wednesday, March 3, 2021 9:48 AM

73
1

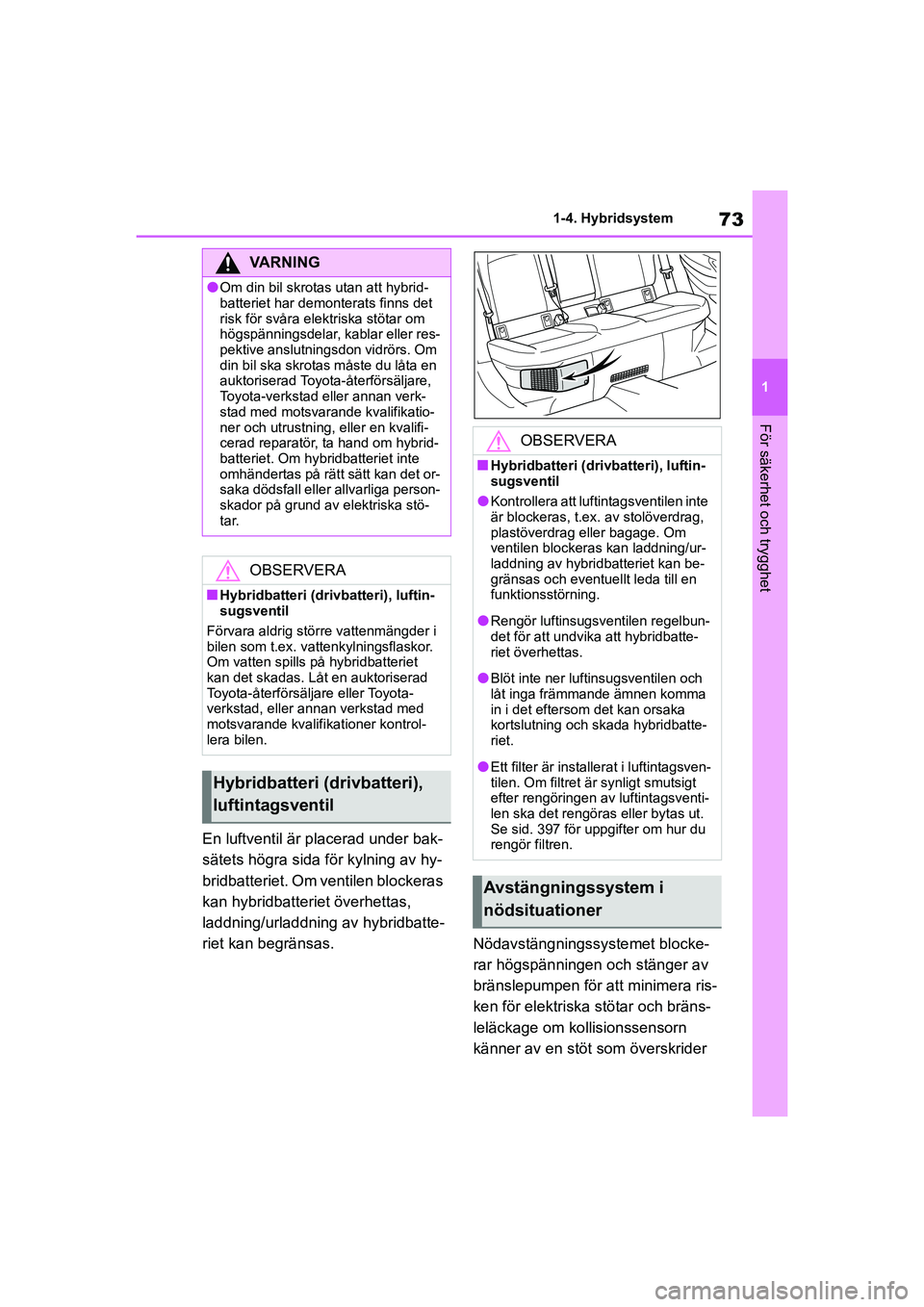

1-4. Hybridsystem
För säkerhet och trygghet
COROLLA HV_TMMT_OM12P19SE
En luftventil är placerad under bak-
sätets högra sida för kylning av hy-
bridbatteriet. Om ventilen blockeras
kan hybridbatteriet överhettas,
laddning/urladdning av hybridbatte-
riet kan begränsas.
Nödavstängningssystemet blocke-
rar högspänningen och stänger av
bränslepumpen för att minimera ris-
ken för elektriska stötar och bräns-
leläckage om kollisionssensorn
känner av en stöt som överskrider
VARNING
lOm din bil skrotas utan att hybrid-
batteriet har demonterats finns det
risk för svåra elektriska stötar om
högspänningsdelar, kablar eller res-
pektive anslutningsdon vidrörs. Om
din bil ska skrotas måste du låta en
auktoriserad Toyota-återförsäljare,
Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning, eller en kvalifi-
cerad reparatör, ta hand om hybrid-
batteriet. Om hybr idbatteriet inte
omhändertas på rätt sätt kan det or-
saka dödsfall eller allvarliga person-
skador på grund av elektriska stö-
tar.
OBSERVERA
nHybridbatteri (drivbatteri), luftin-
sugsventil
Förvara aldrig större vattenmängder i
bilen som t.ex. vatt enkylningsflaskor.
Om vatten spills på hybridbatteriet
kan det skadas. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifi kationer kontrol-
lera bilen.
Hybridbatteri (drivbatteri),
luftintagsventil
OBSERVERA
nHybridbatteri (drivbatteri), luftin-
sugsventil
lKontrollera att luftintagsventilen inte
är blockeras, t.ex. av stolöverdrag,
plastöverdrag eller bagage. Om
ventilen blockeras kan laddning/ur-
laddning av hybridbatteriet kan be-
gränsas och eventuellt leda till en
funktionsstörning.
lRengör luftinsugsventilen regelbun-
det för att undvika att hybridbatte-
riet överhettas.
lBlöt inte ner luftinsugsventilen och
låt inga främmande ämnen komma
in i det eftersom det kan orsaka
kortslutning och skada hybridbatte-
riet.
lEtt filter är installerat i luftintagsven-
tilen. Om filtret är synligt smutsigt
efter rengöringen av luftintagsventi-
len ska det rengöras eller bytas ut.
Se sid. 397 för uppgifter om hur du
rengör filtren.
Avstängningssystem i
nödsituationer
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 73 Wednesday, March 3, 2021 9:48 AM

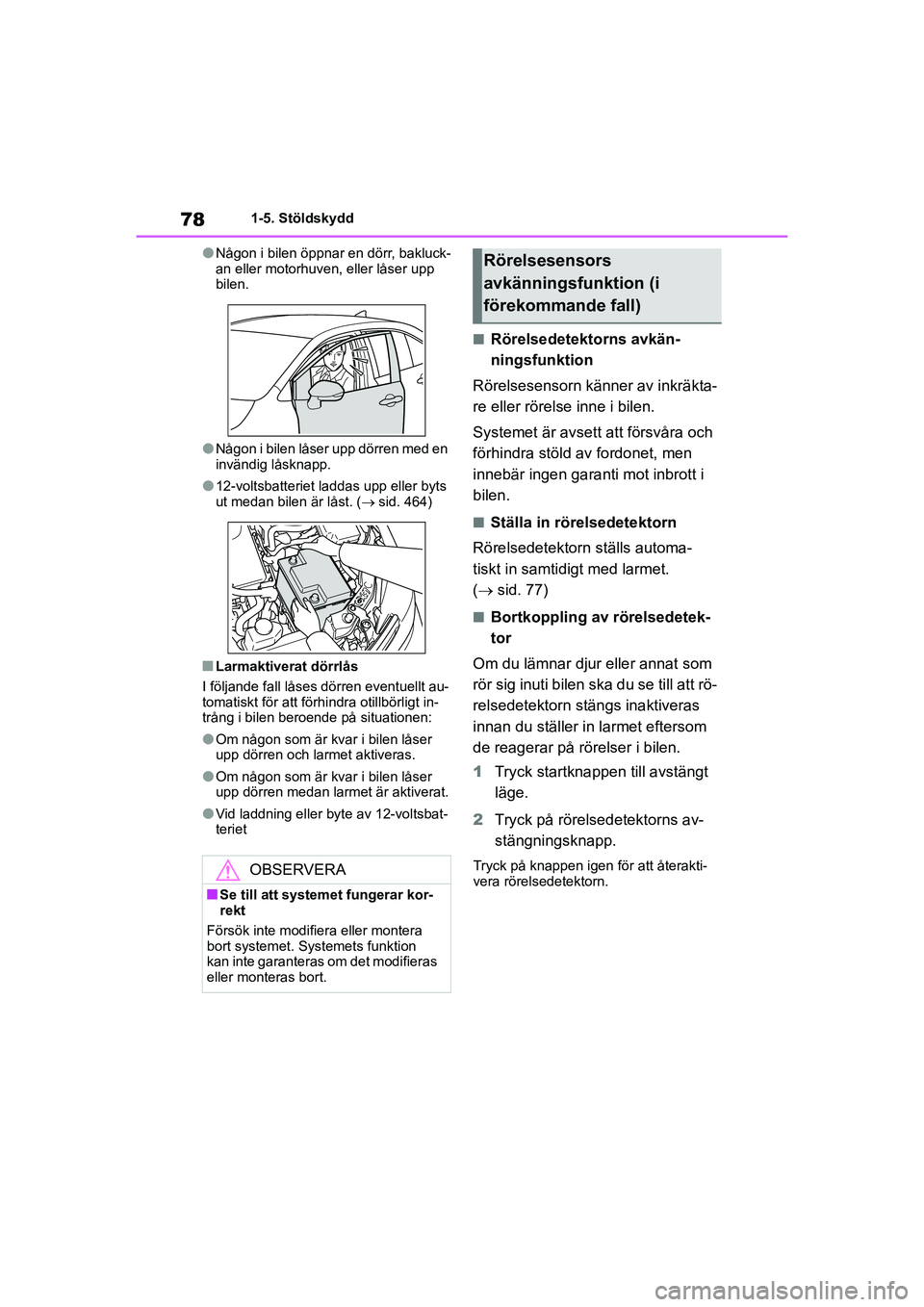

781-5. Stöldskydd
COROLLA HV_TMMT_OM12P19SE
lNågon i bilen öppnar en dörr, bakluck-
an eller motorhuven, eller låser upp
bilen.
lNågon i bilen låser upp dörren med en
invändig låsknapp.
l12-voltsbatteriet laddas upp eller byts
ut medan bilen är låst. ( sid. 464)
nLarmaktiverat dörrlås
I följande fall låses dörren eventuellt au-
tomatiskt för att förhindra otillbörligt in-
trång i bilen beroende på situationen:
lOm någon som är kvar i bilen låser
upp dörren och larmet aktiveras.
lOm någon som är kvar i bilen låser
upp dörren medan larmet är aktiverat.
lVid laddning eller byte av 12-voltsbat-
teriet
nRörelsedetektorns avkän-
ningsfunktion
Rörelsesensorn känner av inkräkta-
re eller rörelse inne i bilen.
Systemet är avsett att försvåra och
förhindra stöld av fordonet, men
innebär ingen gar anti mot inbrott i
bilen.
nStälla in rörelsedetektorn
Rörelsedetektorn ställs automa-
tiskt in samtidigt med larmet.
(  sid. 77)
nBortkoppling av rörelsedetek-
tor
Om du lämnar djur eller annat som
rör sig inuti bilen ska du se till att rö-
relsedetektorn stängs inaktiveras
innan du ställer in larmet eftersom
de reagerar på rörelser i bilen.
1 Tryck startknapp en till avstängt
läge.
2 Tryck på rörelsedetektorns av-
stängningsknapp.
Tryck på knappen igen för att återakti-
vera rörelsedetektorn.OBSERVERA
nSe till att systemet fungerar kor-
rekt
Försök inte modifiera eller montera
bort systemet. Systemets funktion
kan inte garanteras om det modifieras
eller monteras bort.
Rörelsesensors
avkänningsfunktion (i
förekommande fall)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 78 Wednesday, March 3, 2021 9:48 AM

79
1
1-5. Stöldskydd
För säkerhet och trygghet

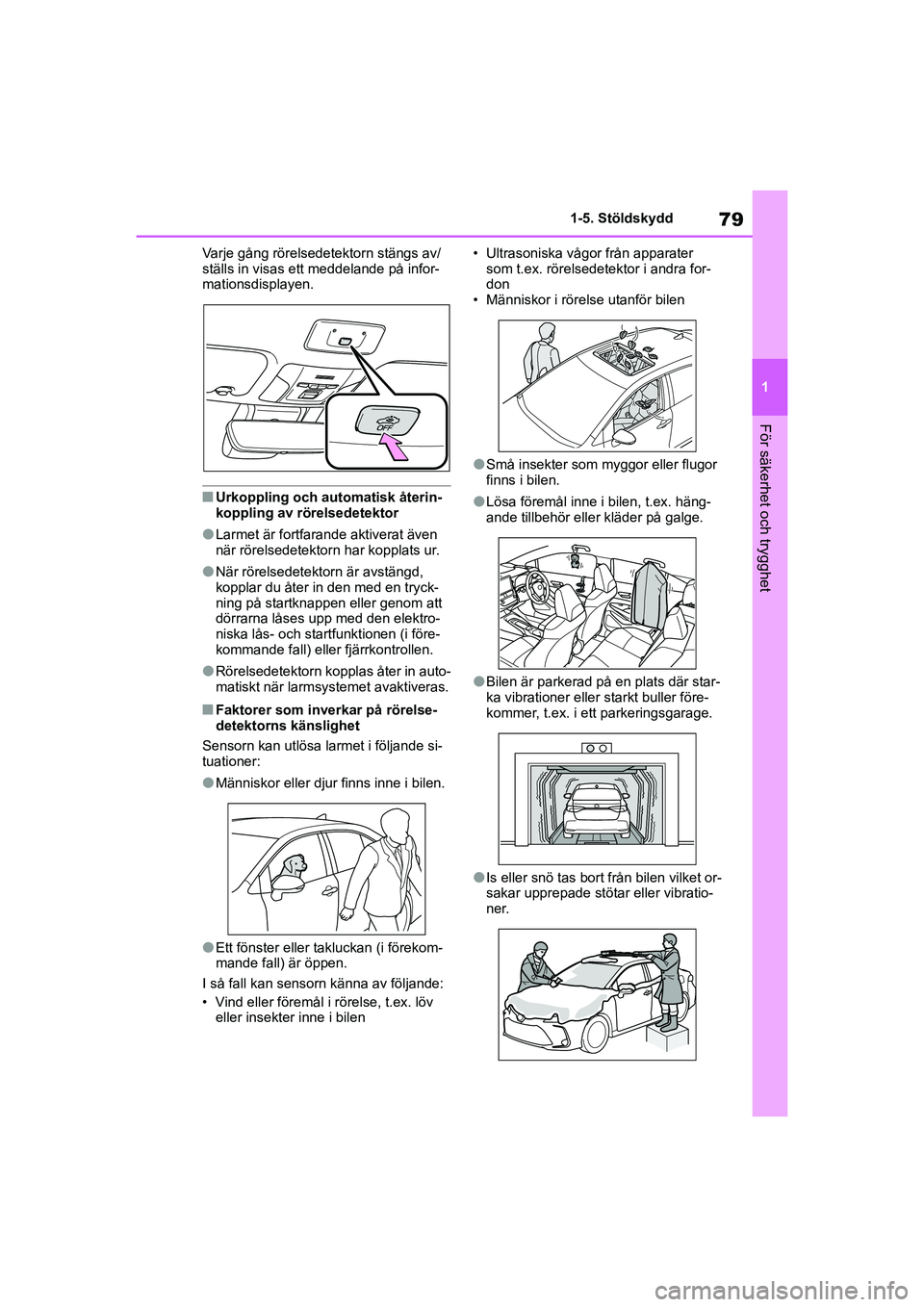

COROLLA HV_TMMT_OM12P19SE Varje gång rörelsedetektorn stängs av/
ställs in visas ett meddelande på infor-
mationsdisplayen.
nUrkoppling och automatisk återin-
koppling av rörelsedetektor
lLarmet är fortfarande aktiverat även
när rörelsedetektorn har kopplats ur.
lNär rörelsedetektorn är avstängd,
kopplar du åter in den med en tryck-
ning på startknappen eller genom att
dörrarna låses upp med den elektro-
niska lås- och startfunktionen (i före-
kommande fall) eller fjärrkontrollen.
lRörelsedetektorn kopplas åter in auto-
matiskt när larmsystemet avaktiveras.
nFaktorer som inverkar på rörelse-
detektorns känslighet
Sensorn kan utlösa larmet i följande si-
tuationer:
lMänniskor eller djur finns inne i bilen.
lEtt fönster eller takluckan (i förekom-
mande fall) är öppen.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv eller insekter inne i bilen • Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra for-
don
• Människor i rörelse utanför bilen
lSmå insekter som myggor eller flugor
finns i bilen.
lLösa föremål inne i bilen, t.ex. häng-
ande tillbehör eller kläder på galge.
lBilen är parkerad på en plats där star-
ka vibrationer eller starkt buller före-
kommer, t.ex. i ett parkeringsgarage.
lIs eller snö tas bort från bilen vilket or-
sakar upprepade stötar eller vibratio-
ner.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 79 Wednesday, March 3, 2021 9:48 AM

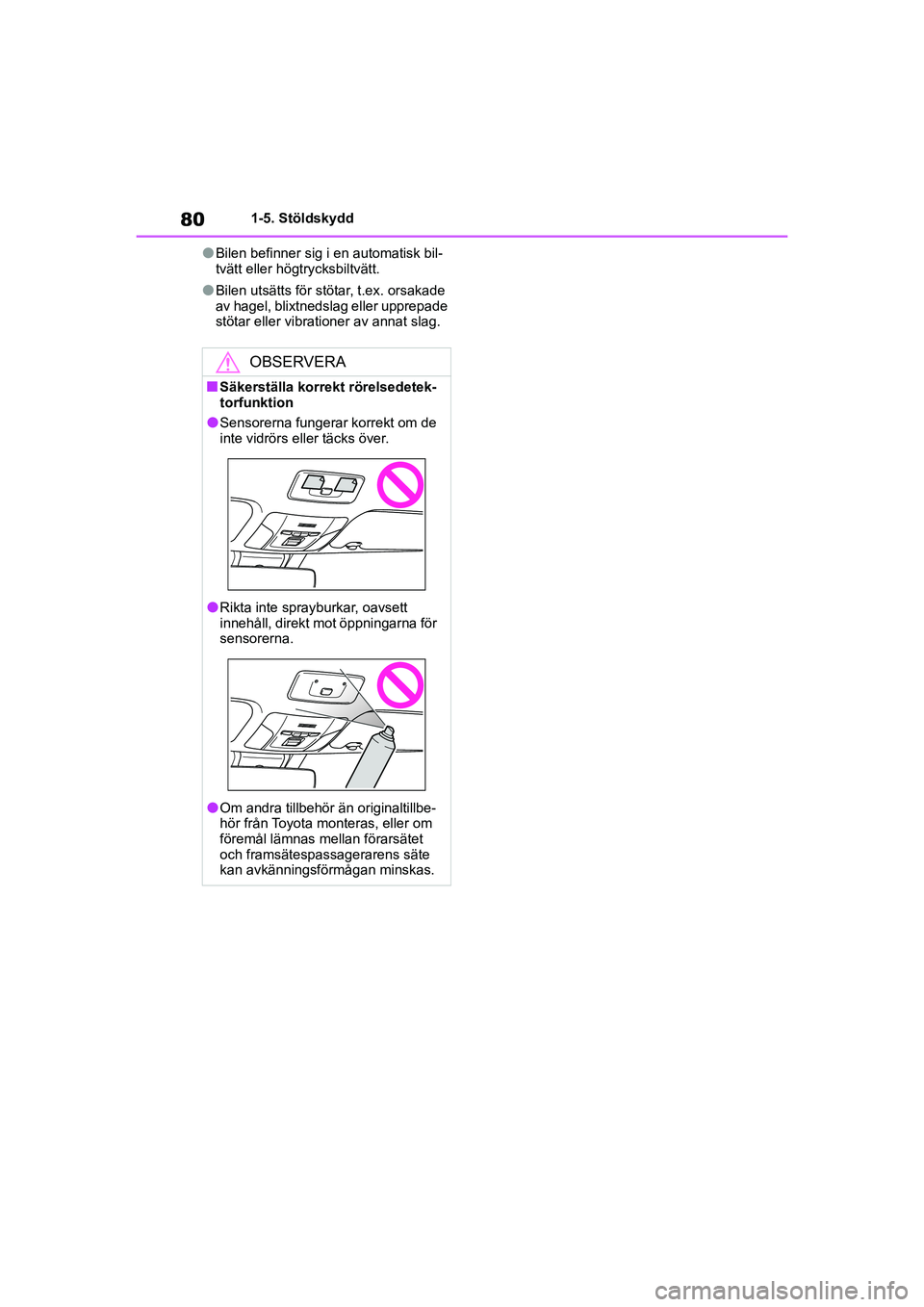

801-5. Stöldskydd
COROLLA HV_TMMT_OM12P19SE
lBilen befinner sig i en automatisk bil-
tvätt eller högtrycksbiltvätt.
lBilen utsätts för stötar, t.ex. orsakade
av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.
OBSERVERA
nSäkerställa korrekt rörelsedetek-
torfunktion
lSensorerna fungerar korrekt om de
inte vidrörs eller täcks över.
lRikta inte sprayburkar, oavsett
innehåll, direkt mot öppningarna för
sensorerna.
lOm andra tillbehör än originaltillbe-
hör från Toyota monteras, eller om
föremål lämnas mellan förarsätet
och framsätespassagerarens säte
kan avkänningsförmågan minskas.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 80 Wednesday, March 3, 2021 9:48 AM

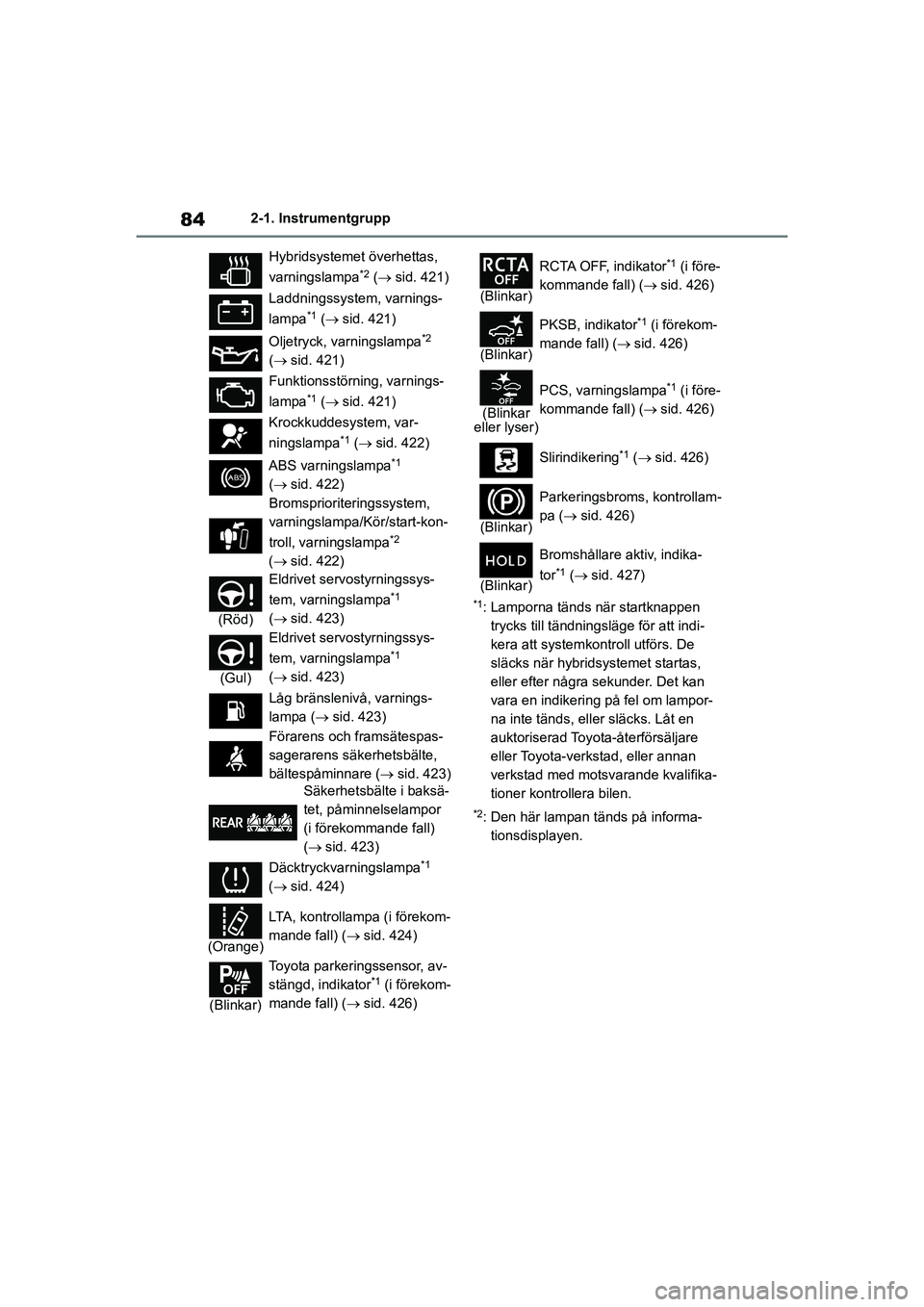

842-1. Instrumentgrupp
COROLLA HV_TMMT_OM12P19SE
*1: Lamporna tänds när startknappen trycks till tändningsläge för att indi-
kera att systemkontroll utförs. De
släcks när hybridsystemet startas,
eller efter några sekunder. Det kan
vara en indikering på fel om lampor-
na inte tänds, el ler släcks. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifika-
tioner kontrollera bilen.
*2: Den här lampan tänds på informa- tionsdisplayen.
Hybridsystemet överhettas,
varningslampa
*2 (
 sid. 421)
Laddningssystem, varnings-
lampa
*1 (  sid. 421)
Oljetryck, varningslampa
*2
( sid. 421)
Funktionsstörning, varnings-
lampa
*1 (  sid. 421)
Krockkuddesystem, var-
ningslampa
*1 (  sid. 422)
ABS varningslampa
*1
( sid. 422)
Bromsprioriteringssystem,
varningslampa/Kör/start-kon-
troll, varningslampa
*2
( sid. 422)
(Röd) Eldrivet servostyrningssys-
tem, varningslampa
*1
( sid. 423)
(Gul) Eldrivet servostyrningssys-
tem, varningslampa
*1
( sid. 423)
Låg bränslenivå, varnings-
lampa ( sid. 423)
Förarens och framsätespas-
sagerarens säkerhetsbälte,
bältespåminnare ( sid. 423)
Säkerhetsbälte i baksä-
tet, påminnelselampor
(i förekommande fall)
( sid. 423)
Däcktryckvarningslampa
*1
( sid. 424)
(Orange) LTA, kontrollampa (i förekom-
mande fall) (
sid. 424)
(Blinkar) Toyota parkeringssensor, av-
stängd, indikator
*1 (i förekom-
mande fall) ( sid. 426)
(Blinkar) RCTA OFF, indikator
*1 (i före-
kommande fall) ( sid. 426)
(Blinkar) PKSB, indikator
*1 (i förekom-
mande fall) ( sid. 426)
(Blinkar
eller lyser) PCS, varningslampa
*1 (i före-
kommande fall) ( sid. 426)
Slirindikering
*1 (  sid. 426)
(Blinkar) Parkeringsbroms, kontrollam-
pa (
sid. 426)
(Blinkar) Bromshållare aktiv, indika-
tor
*1 (
 sid. 427)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 84 Wednesday, March 3, 2021 9:48 AM

85
2
2-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
COROLLA HV_TMMT_OM12P19SE
Indikeringslamporna håller föraren
informerad om statusen i bilens
olika system.
VARNING
nOm en varningslampa i säker-
hetssystemet inte tänds
Om en varningslampa, t.ex. för ABS
eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det inne-
bära att dessa system inte aktiveras
så att de kan skydda dig vid en
olyckshändelse. Det kan resultera i
svåra eller livshotande skador. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner kontrollera bilen omedelbart om
detta skulle inträffa.
Kontrollampor
Körriktningsvisare
(  sid. 167)
Bakljus ( sid. 173)
Helljus, indikator
(  sid. 174)
Automatiskt helljus, indike-
ringslampa (i förekommande
fall) ( sid. 176)
Främre dimljus, indikerings-
lampa (i förekommande fall)
(  sid. 178)
Dimljus bak, kontrollampa
(  sid. 178)
PCS, varningslampa
*1, 2 (i fö-
rekommande fall)
(  sid. 192)
Farthållare, indikeringslam-
pa (i förekommande fall)
(  sid. 207, 218)
Aktiv farthållare, kontrollam-
pa (i förekommande fall)
(  sid. 207)
Farthållare, indikeringslam-
pa ”SET” (i förekommande
fall) ( sid. 207, 218)
*3
LTA, kontrollampa (i före-
kommande fall) ( sid. 203)
BSM indikatorer i ytterback-
speglar
*1, 4 (i förekommande
fall) ( sid. 228)
BSM, indikator (i förekom-
mande fall) ( sid. 228)
Toyota parkeringssensor, av-
stängd, indikator
*1, 2 (i före-
kommande fall) ( sid. 233)
RCTA OFF, kontrollampa
*1, 2
(i förekommande fall)
( sid. 241)
PKSB, kontrollampa
*1, 2 (i fö-
rekommande fall)
( sid. 246)
Hastighetsbegränsare, indi-
kator (i förekommande fall)
( sid. 221)
S-IPA, indikator
*1 (i förekom-
mande fall) ( sid. 261)
(Blinkar) Slirindikering
*1 (
 sid. 289)
VSC OFF, kontrollampa
*1, 2
( sid. 289)
Elektroniskt lås- och startsys-
tem, kontrollampa
*5
( sid. 159)
”READY”-lampa ( sid. 159)
Körläge EV, kontrollampa
( sid. 163)
Parkeringsbroms, kontrol-
lampa ( sid. 168)
Bromshållare standby, kon-
trollampa
*1 (  sid. 171)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 85 Wednesday, March 3, 2021 9:48 AM

119
3
3-2. Öppna, stänga och låsa dörrarna
Innan du börjar köra
COROLLA HV_TMMT_OM12P19SE
3-2.Öppna, stänga och låsa dörrarna
nLåsfunktion (i förekommande
fall)
Ha med dig den elektroniska nyck-
eln för att aktivera den här funktio-
nen.
1 Fatta tag i främre dörrhandtaget
för att låsa upp alla dörrarna.
*
Se till att sensorn på handtagets baksi-
da vidrörs.
Dörrarna kan inte låsas upp förrän tidi-
gast 3 sekunder efter att de låstes.
*: Inställningarna för dörrupplåsning
kan ändras. ( sid. 119, 482)
2 Tryck på låssensorn (fördjup-
ningen på dörrhandtagets sida)
för att låsa alla dörrarna.
Kontrollera att bakluckan är ordentligt
låst.
nTrådlös fjärrkontroll
1 Låsa alla dörrarna
Kontrollera att bakluckan är ordentligt
låst.
Håll intryckt för att stänga fönster
*1 och
taklucka.
*1, 2
2 Låsa upp alla dörrarna
Håll intryckt för att öppna fönster*1 och
taklucka.
*1, 2
*1
: Denna inställning måste specialan- passas av en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
*2: I förekommande fall
nÄndra funktionen för dörrupplås-
ning (modeller med elektronisk lås-
funktion)
Dörrarna som ska låsas upp med lås-
funktionen kan ställas in med fjärrkon-
trollen.
1 Tryck startknappen till avstängt läge.
2 Koppla ur larmsystemets rörelsede-
tektor för att undvika att larmet oav-
siktligt går igång medan inställning-
arna utförs. (i förekommande fall)
(sid. 78)
3 När kontrollampan på nyckelns yta
inte är tänd, tryck ned eller
i cirka fem sekunder medan
du trycker ned .
Dörrar
Låsa upp och låsa dörrarna
från utsidan
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 119 Wednesday, March 3, 2021 9:48 AM

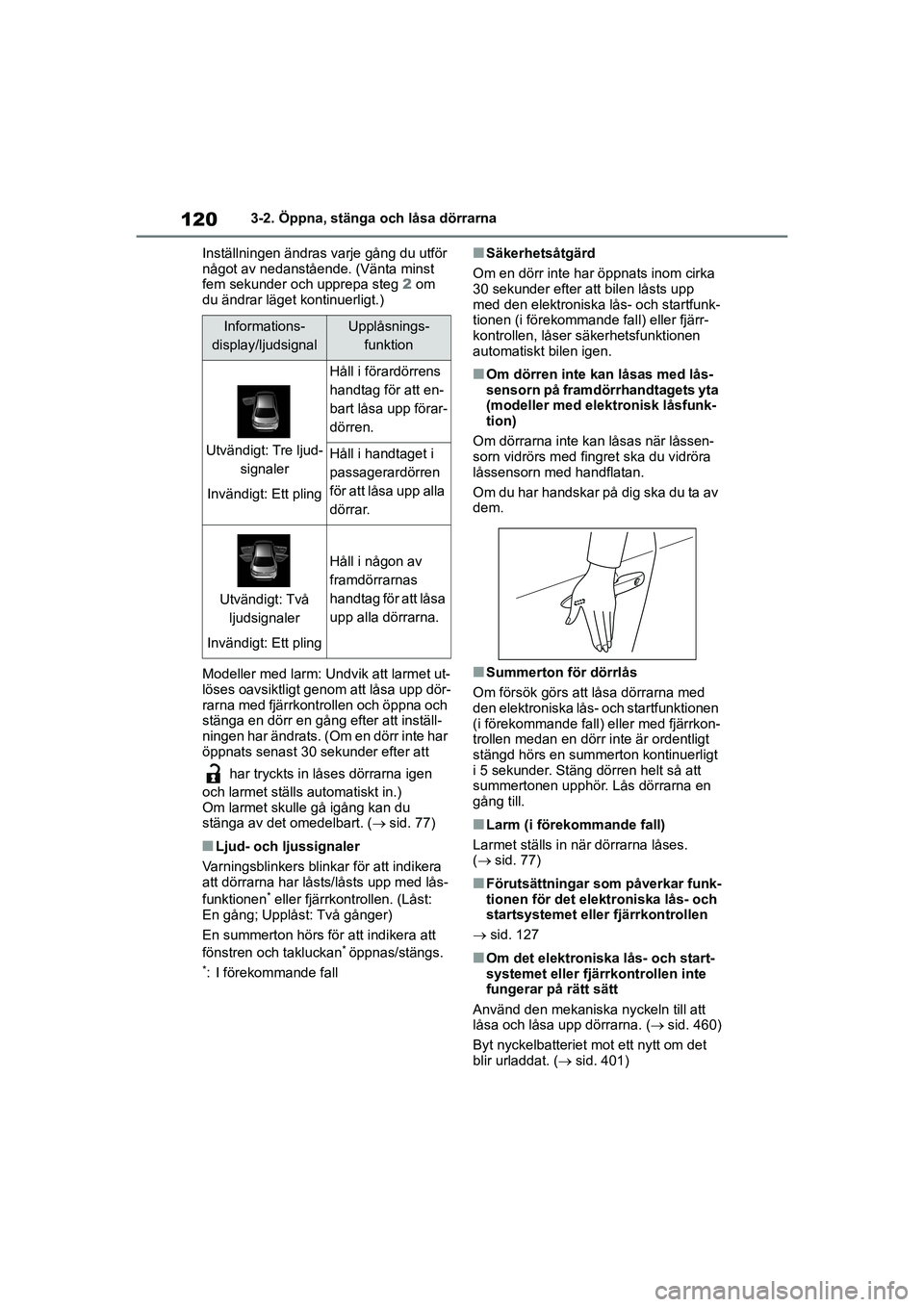

1203-2. Öppna, stänga och låsa dörrarna
COROLLA HV_TMMT_OM12P19SE Inställningen ändras varje gång du utför
något av nedanstående. (Vänta minst
fem sekunder och upprepa steg
2 om
du ändrar läget kontinuerligt.)
Modeller med larm: Un dvik att larmet ut-
löses oavsiktligt genom att låsa upp dör-
rarna med fjärrkontrollen och öppna och
stänga en dörr en gång efter att inställ-
ningen har ändrats. (Om en dörr inte har
öppnats senast 30 sekunder efter att
har tryckts in låses dörrarna igen
och larmet ställs automatiskt in.)
Om larmet skulle gå igång kan du
stänga av det omedelbart. ( sid. 77)
nLjud- och ljussignaler
Varningsblinkers blinkar för att indikera
att dörrarna har låst s/låsts upp med lås-
funktionen
* eller fjärrkontrollen. (Låst:
En gång; Upplåst: Två gånger)
En summerton hörs för att indikera att
fönstren och takluckan
* öppnas/stängs.
*: I förekommande fall
nSäkerhetsåtgärd
Om en dörr inte har öppnats inom cirka
30 sekunder efter att bilen låsts upp
med den elektroniska lås- och startfunk-
tionen (i förekommande fall) eller fjärr-
kontrollen, låser sä kerhetsfunktionen
automatiskt bilen igen.
nOm dörren inte kan låsas med lås-
sensorn på framdörrhandtagets yta
(modeller med elektronisk låsfunk-
tion)
Om dörrarna inte kan låsas när låssen-
sorn vidrörs med fingret ska du vidröra
låssensorn med handflatan.
Om du har handskar på dig ska du ta av
dem.
nSummerton för dörrlås
Om försök görs att låsa dörrarna med
den elektroniska lås- och startfunktionen
(i förekommande fall) eller med fjärrkon-
trollen medan en dörr inte är ordentligt
stängd hörs en summerton kontinuerligt
i 5 sekunder. Stäng dörren helt så att
summertonen upphör. Lås dörrarna en
gång till.
nLarm (i förekommande fall)
Larmet ställs in när dörrarna låses.
( sid. 77)
nFörutsättningar som påverkar funk-
tionen för de t elektroniska lås- och
startsystemet eller fjärrkontrollen
 sid. 127
nOm det elektroniska lås- och start-
systemet eller fjär rkontrollen inte
fungerar på rätt sätt
Använd den mekaniska nyckeln till att
låsa och låsa upp dörrarna. ( sid. 460)
Byt nyckelbatteriet mot ett nytt om det
blir urladdat. ( sid. 401)
Informations-
display/ljudsignalUpplåsnings- funktion
Utvändigt: Tre ljud- signaler
Invändigt: Ett pling
Håll i förardörrens
handtag för att en-
bart låsa upp förar-
dörren.
Håll i handtaget i
passagerardörren
för att låsa upp alla
dörrar.
Utvändigt: Två ljudsignaler
Invändigt: Ett pling
Håll i någon av
framdörrarnas
handtag för att låsa
upp alla dörrarna.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 120 Wednesday, March 3, 2021 9:48 AM
