sensor TOYOTA COROLLA 2021 Bruksanvisningar (in Swedish)

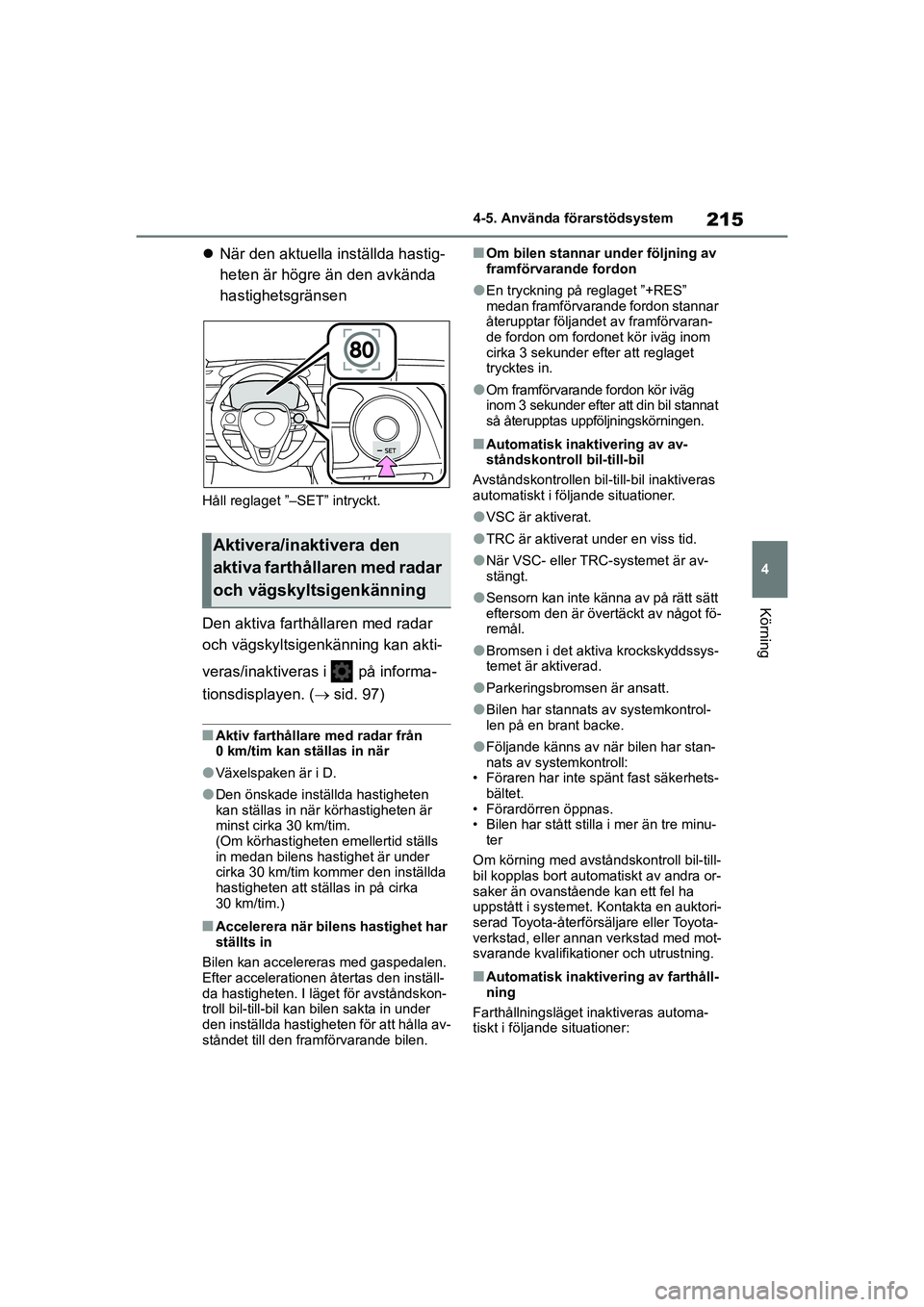

215
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE

När den aktuella inställda hastig-
heten är högre än den avkända
hastighetsgränsen
Håll reglaget ”–SET” intryckt.
Den aktiva farthållaren med radar
och vägskyltsigenkänning kan akti-
veras/inaktiveras i på informa-
tionsdisplayen. ( sid. 97)
nAktiv farthållare med radar från
0 km/tim kan ställas in när
lVäxelspaken är i D.
lDen önskade inställda hastigheten
kan ställas in när körhastigheten är
minst cirka 30 km/tim.
(Om körhastigheten emellertid ställs
in medan bilens hastighet är under
cirka 30 km/tim kommer den inställda
hastigheten att ställas in på cirka
30 km/tim.)
nAccelerera när bilens hastighet har
ställts in
Bilen kan accelereras med gaspedalen.
Efter accelerationen återtas den inställ-
da hastigheten. I läget för avståndskon-
troll bil-till-bil kan bilen sakta in under
den inställda hastigheten för att hålla av-
ståndet till den framförvarande bilen.
nOm bilen stannar under följning av
framförvarande fordon
lEn tryckning på reglaget ”+RES”
medan framförvarande fordon stannar
återupptar följandet av framförvaran-
de fordon om fordonet kör iväg inom
cirka 3 sekunder efter att reglaget
trycktes in.
lOm framförvarande fordon kör iväg
inom 3 sekunder efter att din bil stannat
så återupptas uppföljningskörningen.
nAutomatisk inaktivering av av-
ståndskontroll bil-till-bil
Avståndskontrollen bil-till-bil inaktiveras
automatiskt i följande situationer.
lVSC är aktiverat.
lTRC är aktiverat under en viss tid.
lNär VSC- eller TRC-systemet är av-
stängt.
lSensorn kan inte känna av på rätt sätt
eftersom den är övertäckt av något fö-
remål.
lBromsen i det aktiva krockskyddssys-
temet är aktiverad.
lParkeringsbromsen är ansatt.
lBilen har stannats av systemkontrol-
len på en brant backe.
lFöljande känns av när bilen har stan-
nats av systemkontroll:
• Föraren har inte spänt fast säkerhets-
bältet.
• Förardörren öppnas.
• Bilen har stått stilla i mer än tre minu- ter
Om körning med avståndskontroll bil-till-
bil kopplas bort automatiskt av andra or-
saker än ovanstående kan ett fel ha
uppstått i systemet. Kontakta en auktori-
serad Toyota-återförsä ljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
nAutomatisk inaktive ring av farthåll-
ning
Farthållningsläget inaktiveras automa-
tiskt i följande situationer:
Aktivera/inaktivera den
aktiva farthållaren med radar
och vägskyltsigenkänning
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 215 Wednesday, March 3, 2021 9:48 AM

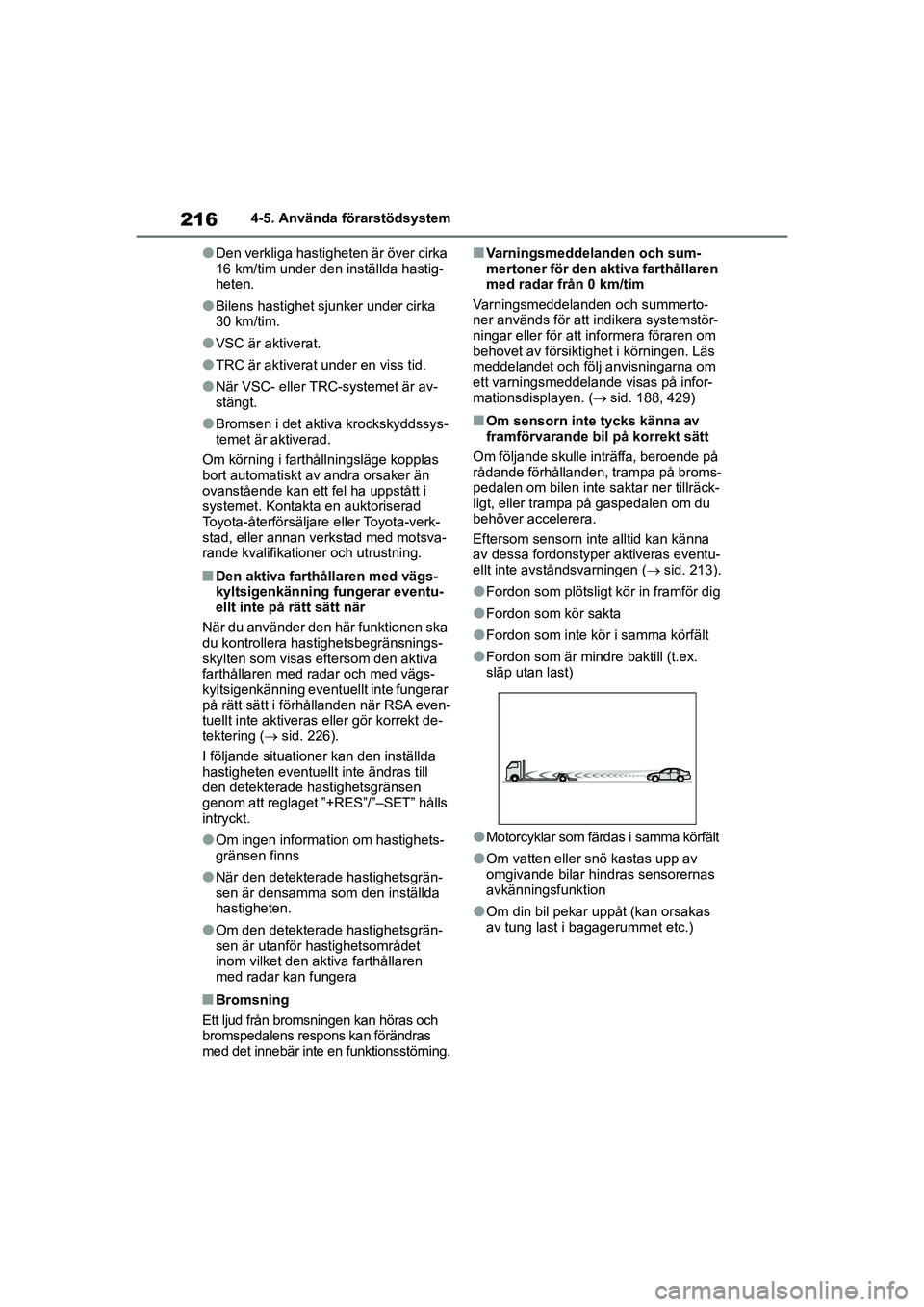

2164-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
lDen verkliga hastigheten är över cirka
16 km/tim under den inställda hastig-
heten.
lBilens hastighet sjunker under cirka
30 km/tim.
lVSC är aktiverat.
lTRC är aktiverat under en viss tid.
lNär VSC- eller TRC-systemet är av-
stängt.
lBromsen i det aktiva krockskyddssys-
temet är aktiverad.
Om körning i farthållningsläge kopplas
bort automatiskt av andra orsaker än
ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
nDen aktiva farthållaren med vägs-
kyltsigenkänning fungerar eventu-
ellt inte på rätt sätt när
När du använder den här funktionen ska
du kontrollera hastighetsbegränsnings-
skylten som visas eftersom den aktiva
farthållaren med radar och med vägs-
kyltsigenkänning eventuellt inte fungerar
på rätt sätt i förhållanden när RSA even-
tuellt inte aktivera s eller gör korrekt de-
tektering ( sid. 226).
I följande situationer kan den inställda
hastigheten eventuellt inte ändras till
den detekterade hastighetsgränsen
genom att reglaget ”+RES”/”–SET” hålls
intryckt.
lOm ingen information om hastighets-
gränsen finns
lNär den detekterade hastighetsgrän-
sen är densamma som den inställda
hastigheten.
lOm den detekterade hastighetsgrän-
sen är utanför hastighetsområdet
inom vilket den aktiva farthållaren
med radar kan fungera
nBromsning
Ett ljud från bromsningen kan höras och
bromspedalens respons kan förändras
med det innebär inte en funktionsstörning.
nVarningsmeddelanden och sum-
mertoner för den aktiva farthållaren
med radar från 0 km/tim
Varningsmeddelanden och summerto-
ner används för att indikera systemstör-
ningar eller för att informera föraren om
behovet av försiktighet i körningen. Läs
meddelandet och följ anvisningarna om
ett varningsmeddelande visas på infor-
mationsdisplayen. ( sid. 188, 429)
nOm sensorn inte tycks känna av
framförvarande bil på korrekt sätt
Om följande skulle inträffa, beroende på
rådande förhållanden, trampa på broms-
pedalen om bilen inte saktar ner tillräck-
ligt, eller trampa på gaspedalen om du
behöver accelerera.
Eftersom sensorn inte alltid kan känna
av dessa fordonstyper aktiveras eventu-
ellt inte avståndsvarningen ( sid. 213).
lFordon som plötsligt kör in framför dig
lFordon som kör sakta
lFordon som inte kör i samma körfält
lFordon som är mindre baktill (t.ex.
släp utan last)
lMotorcyklar som färdas i samma körfält
lOm vatten eller snö kastas upp av
omgivande bilar hindras sensorernas
avkänningsfunktion
lOm din bil pekar uppåt (kan orsakas
av tung last i bagagerummet etc.)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 216 Wednesday, March 3, 2021 9:48 AM

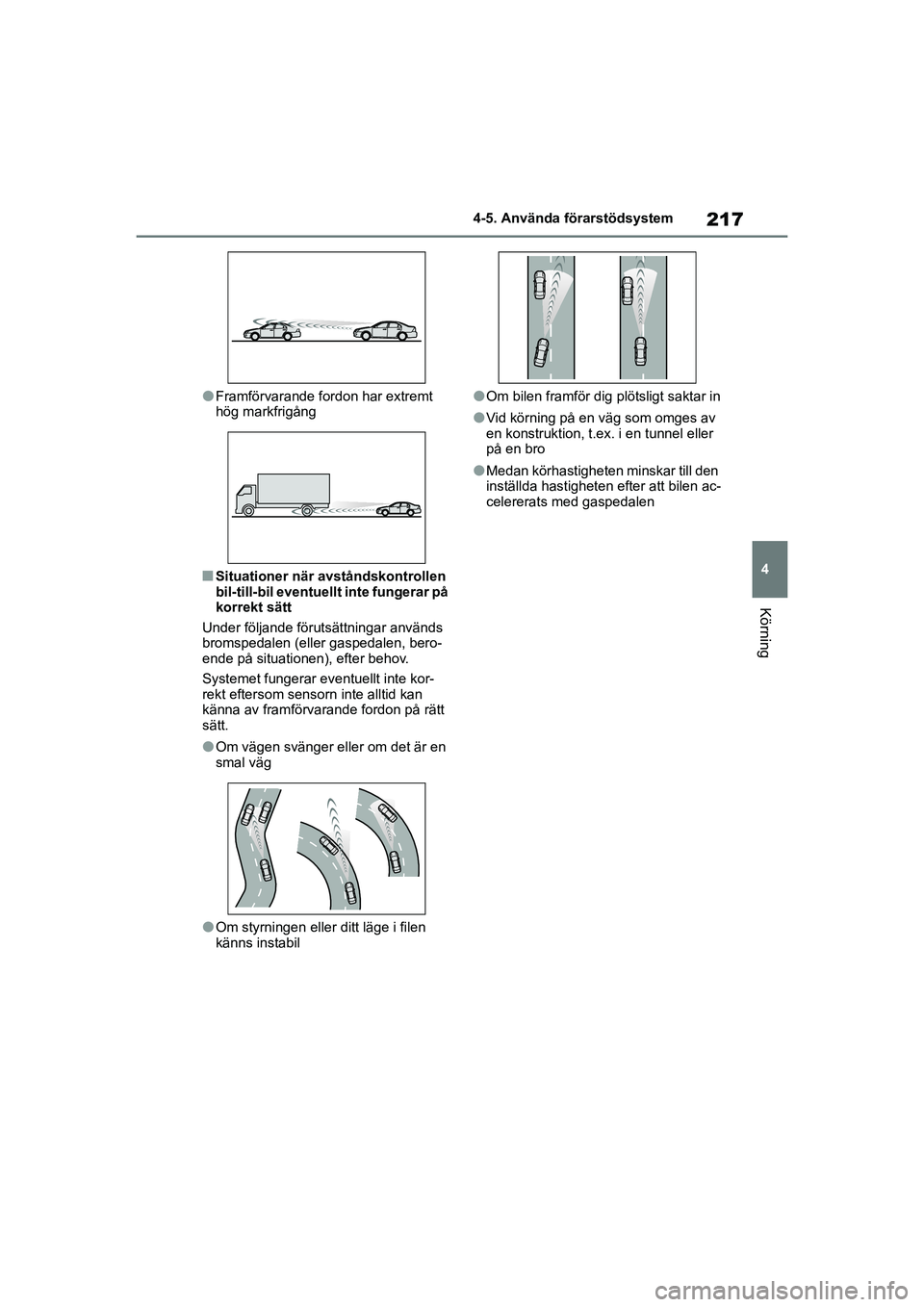

217
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
lFramförvarande fordon har extremt
hög markfrigång
nSituationer när avståndskontrollen
bil-till-bil eventuellt
inte fungerar på
korrekt sätt
Under följande förutsättningar används
bromspedalen (eller gaspedalen, bero-
ende på situationen), efter behov.
Systemet fungerar eventuellt inte kor-
rekt eftersom sensorn inte alltid kan
känna av framförvarande fordon på rätt
sätt.
lOm vägen svänger eller om det är en
smal väg
lOm styrningen eller ditt läge i filen
känns instabil
lOm bilen framför dig plötsligt saktar in
lVid körning på en väg som omges av
en konstruktion, t.ex. i en tunnel eller
på en bro
lMedan körhastigheten minskar till den
inställda hastigheten efter att bilen ac-
celererats med gaspedalen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 217 Wednesday, March 3, 2021 9:48 AM

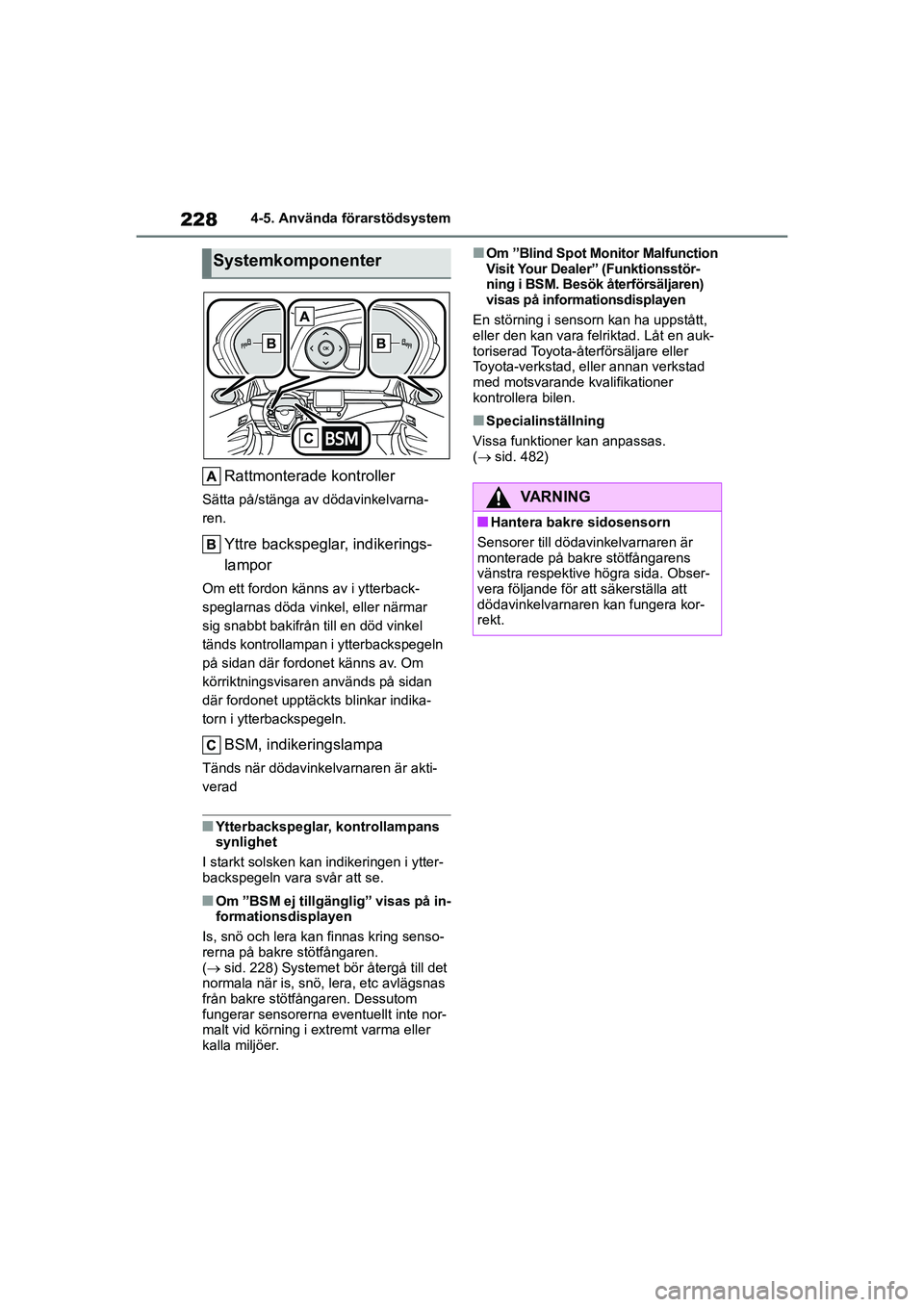

2284-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
Rattmonterade kontroller
Sätta på/stänga av dödavinkelvarna-
ren.
Yttre backspeglar, indikerings-
lampor
Om ett fordon känns av i ytterback-
speglarnas döda vinkel, eller närmar
sig snabbt bakifrån till en död vinkel
tänds kontrollampan i ytterbackspegeln
på sidan där fordonet känns av. Om
körriktningsvisaren används på sidan
där fordonet upptäckts blinkar indika-
torn i ytterbackspegeln.
BSM, indikeringslampa
Tänds när dödavinkelvarnaren är akti-
verad
nYtterbackspeglar, kontrollampans
synlighet
I starkt solsken kan indikeringen i ytter-
backspegeln vara svår att se.
nOm ”BSM ej tillgänglig” visas på in-
formationsdisplayen
Is, snö och lera kan finnas kring senso-
rerna på bakre stötfångaren.
( sid. 228) Systemet bör återgå till det
normala när is, snö, lera, etc avlägsnas
från bakre stötfångaren. Dessutom
fungerar sensorerna eventuellt inte nor-
malt vid körning i extremt varma eller
kalla miljöer.
nOm ”Blind Spot Monitor Malfunction
Visit Your Dealer” (Funktionsstör-
ning i BSM. Besök återförsäljaren)
visas på informationsdisplayen
En störning i sensorn kan ha uppstått,
eller den kan vara felriktad. Låt en auk-
toriserad Toyota-åte rförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
nSpecialinställning
Vissa funktioner kan anpassas.
( sid. 482)
Systemkomponenter
VARNING
nHantera bakre sidosensorn
Sensorer till dödavinkelvarnaren är
monterade på bakre stötfångarens
vänstra respektive högra sida. Obser-
vera följande för att säkerställa att
dödavinkelvarnaren kan fungera kor-
rekt.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 228 Wednesday, March 3, 2021 9:48 AM

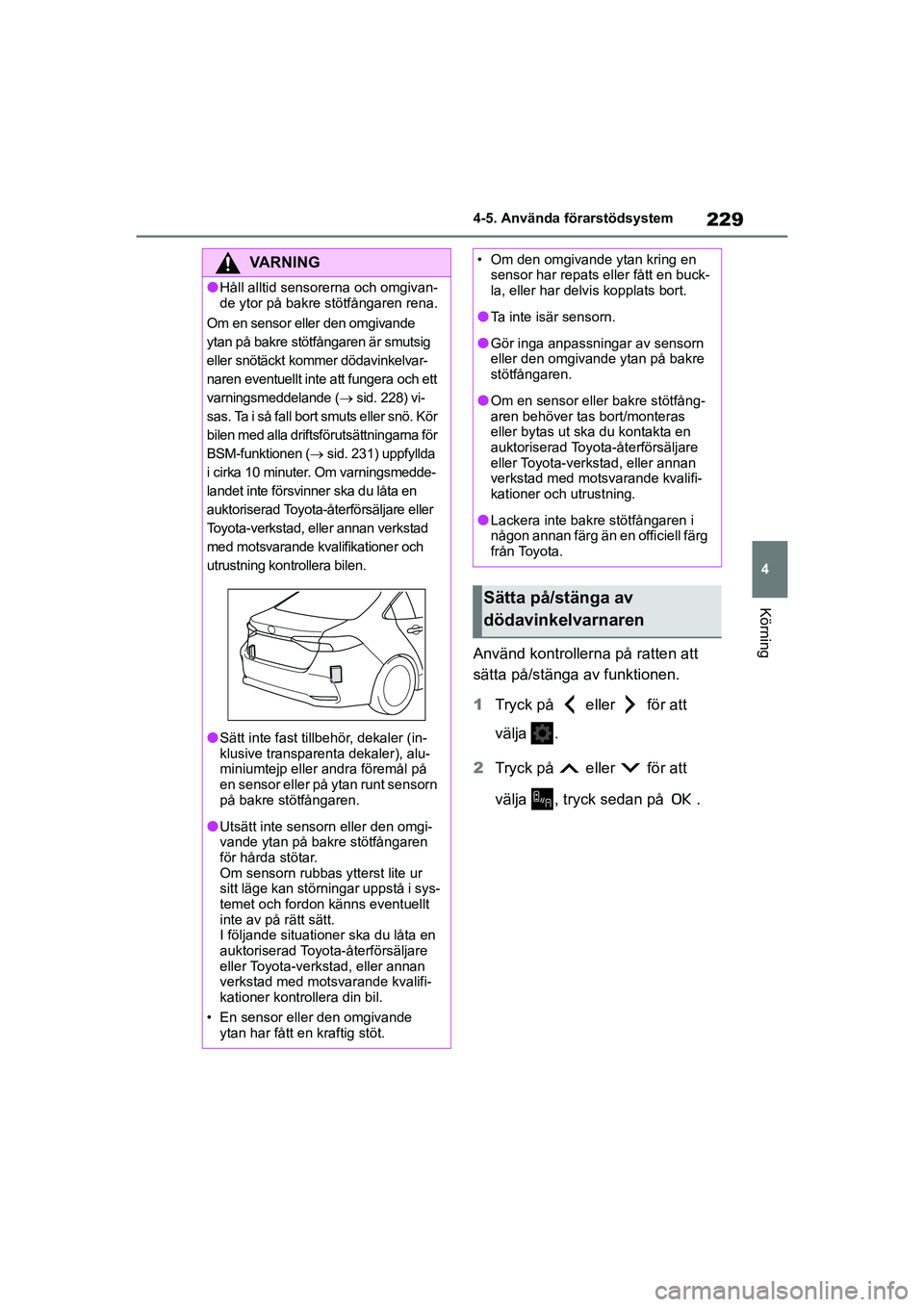

229
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
Använd kontrollerna på ratten att
sätta på/stänga av funktionen.
1
Tryck på eller för att
välja .
2 Tryck på eller för att
välja , tryck sedan på .
VARNING
lHåll alltid sensorerna och omgivan-
de ytor på bakre stötfångaren rena.
Om en sensor eller den omgivande
ytan på bakre stötfångaren är smutsig
eller snötäckt ko mmer dödavinkelvar-
naren eventuellt inte att fungera och ett
varningsmeddelande ( sid. 228) vi-
sas. Ta i så fall bor t smuts eller snö. Kör
bilen med alla driftsförutsättningarna för
BSM-funktionen ( sid. 231) uppfyllda
i cirka 10 minuter. Om varningsmedde-
landet inte försvinner ska du låta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, e ller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
lSätt inte fast tillbehör, dekaler (in-
klusive transparenta dekaler), alu-
miniumtejp eller andra föremål på
en sensor eller på ytan runt sensorn
på bakre stötfångaren.
lUtsätt inte sensorn eller den omgi-
vande ytan på bakre stötfångaren
för hårda stötar.
Om sensorn rubbas ytterst lite ur
sitt läge kan stör ningar uppstå i sys-
temet och fordon känns eventuellt
inte av på rätt sätt.
I följande situationer ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer kontrollera din bil.
• En sensor eller den omgivande ytan har fått en kraftig stöt.
• Om den omgivande ytan kring en sensor har repats eller fått en buck-
la, eller har delvis kopplats bort.
lTa inte isär sensorn.
lGör inga anpassningar av sensorn
eller den omgivande ytan på bakre
stötfångaren.
lOm en sensor eller bakre stötfång-
aren behöver tas bort/monteras
eller bytas ut ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer och utrustning.
lLackera inte bakre stötfångaren i
någon annan färg än en officiell färg
från Toyota.
Sätta på/stänga av
dödavinkelvarnaren
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 229 Wednesday, March 3, 2021 9:48 AM

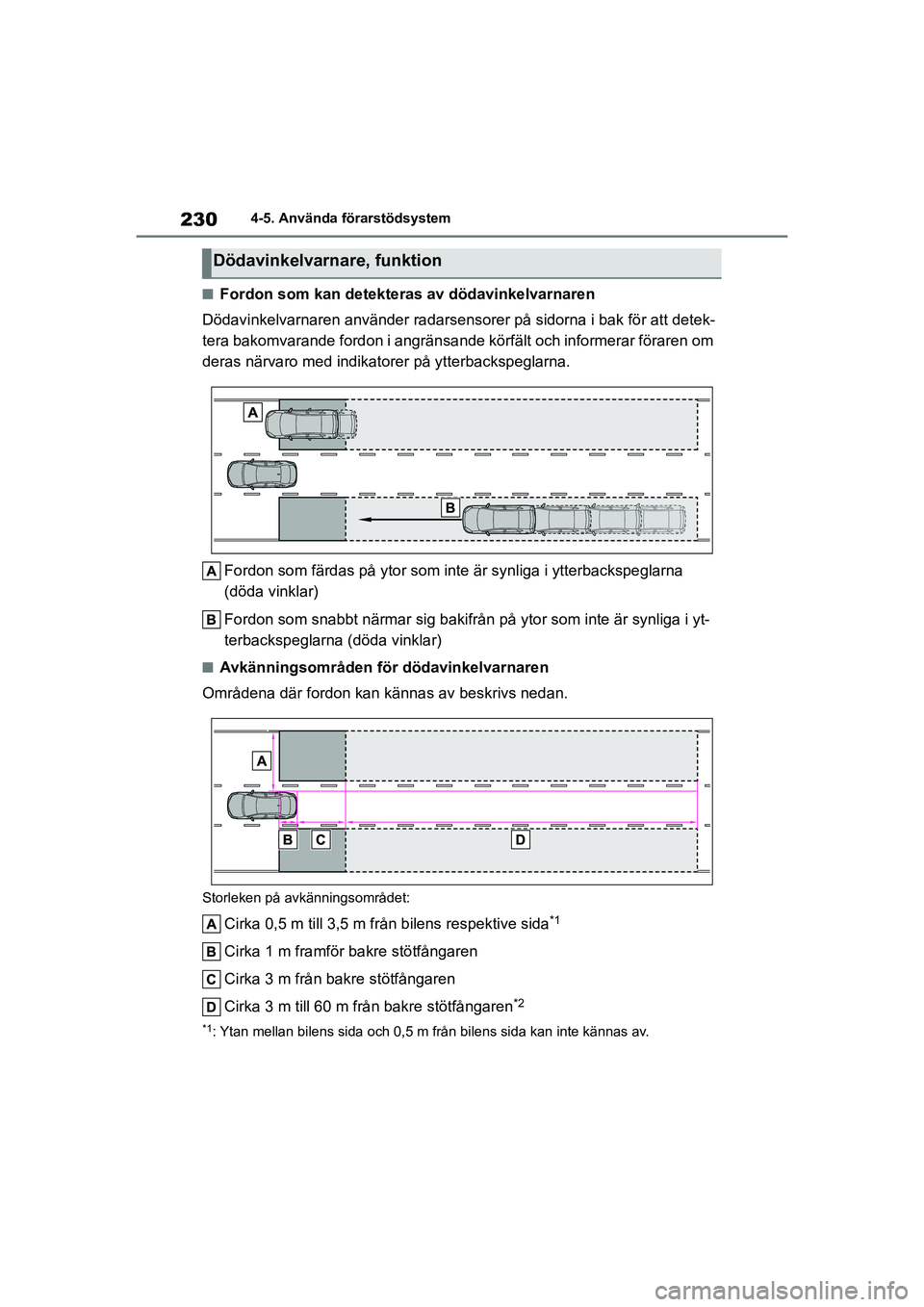

2304-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
nFordon som kan detekteras av dödavinkelvarnaren
Dödavinkelvarnaren använder radarsensorer på sidorna i bak för att detek-
tera bakomvarande fordon i angränsande körfält och informerar föraren om
deras närvaro med indikatorer på ytterbackspeglarna.
Fordon som färdas på ytor som inte är synliga i ytterbackspeglarna
(döda vinklar)
Fordon som snabbt närmar sig bakifrån på ytor som inte är synliga i yt-
terbackspeglarna (döda vinklar)
nAvkänningsområden för dödavinkelvarnaren
Områdena där fordon kan kännas av beskrivs nedan.
Storleken på avkänningsområdet:
Cirka 0,5 m till 3,5 m från bilens respektive sida*1
Cirka 1 m framför bakre stötfångaren
Cirka 3 m från bakre stötfångaren
Cirka 3 m till 60 m från bakre stötfångaren
*2
*1: Ytan mellan bilens sida och 0,5 m från bilens sida kan inte kännas av.
Dödavinkelvarnare, funktion

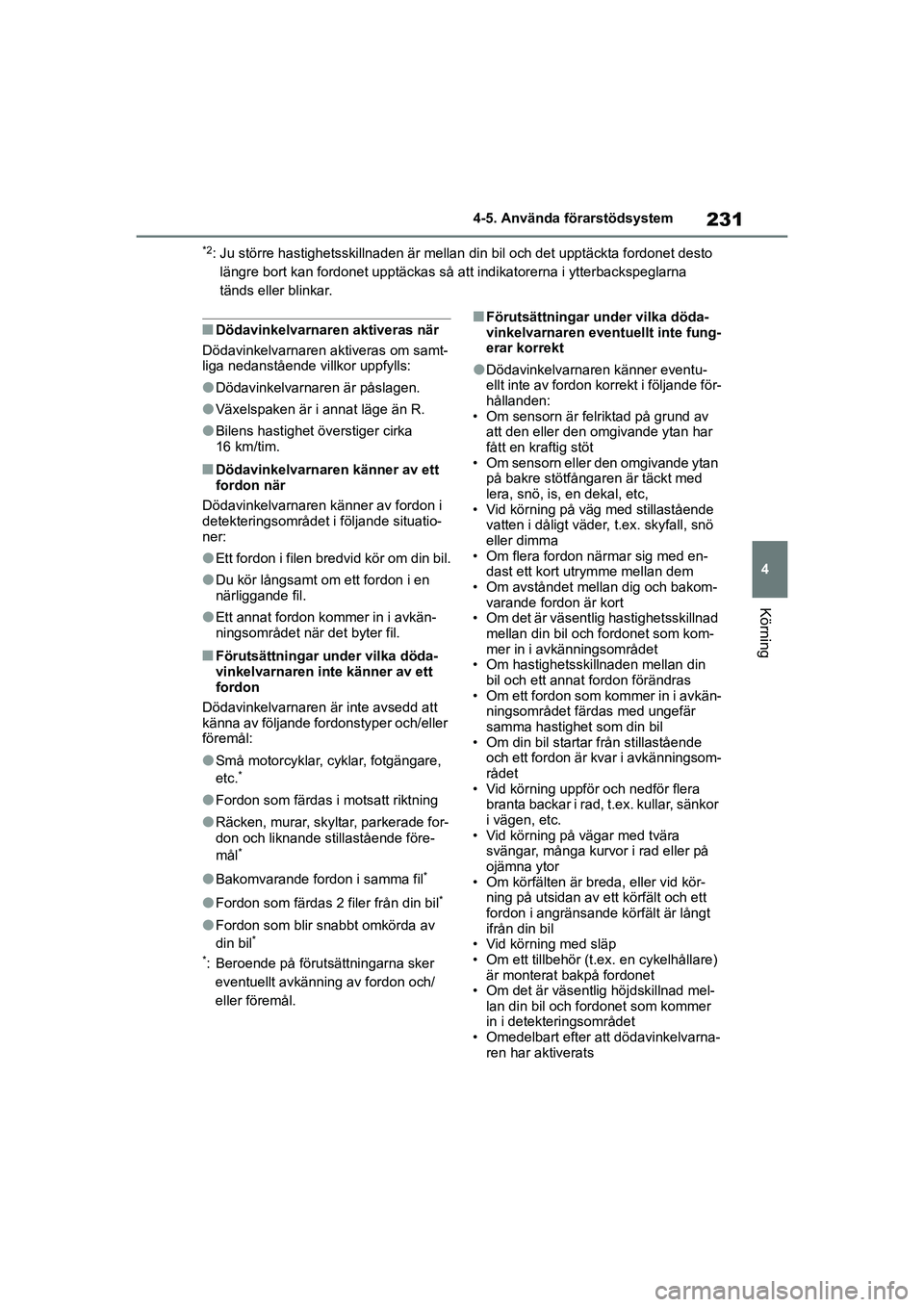

COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 230 Wednesday, March 3, 2021 9:48 AM

231
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
*2: Ju större hastighetsskillnaden är mellan
din bil och det upptäckta fordonet desto
längre bort kan fordonet upptäckas så att indikatorerna i ytterbackspeglarna
tänds eller blinkar.
nDödavinkelvarnaren aktiveras när
Dödavinkelvarnaren aktiveras om samt-
liga nedanstående villkor uppfylls:
lDödavinkelvarnaren är påslagen.
lVäxelspaken är i annat läge än R.
lBilens hastighet överstiger cirka
16 km/tim.
nDödavinkelvarnaren känner av ett
fordon när
Dödavinkelvarnaren känner av fordon i
detekteringsområdet i följande situatio-
ner:
lEtt fordon i filen bredvid kör om din bil.
lDu kör långsamt om ett fordon i en
närliggande fil.
lEtt annat fordon kommer in i avkän-
ningsområdet när det byter fil.
nFörutsättningar under vilka döda-
vinkelvarnaren inte känner av ett
fordon
Dödavinkelvarnaren är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
lSmå motorcyklar, cyklar, fotgängare,
etc.*
lFordon som färdas i motsatt riktning
lRäcken, murar, skyltar, parkerade for-
don och liknande stillastående före-
mål
*
lBakomvarande fordon i samma fil*
lFordon som färdas 2 filer från din bil*
lFordon som blir snabbt omkörda av
din bil*
*
: Beroende på förutsättningarna sker eventuellt avkänning av fordon och/
eller föremål.
nFörutsättningar under vilka döda-
vinkelvarnaren eventuellt inte fung-
erar korrekt
lDödavinkelvarnaren känner eventu-
ellt inte av fordon korrekt i följande för-
hållanden:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt med
lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med en- dast ett kort utrymme mellan dem
• Om avståndet mellan dig och bakom-
varande fordon är kort
• Om det är väsentlig hastighetsskillnad mellan din bil och fordonet som kom-
mer in i avkänningsområdet
• Om hastighetsskillnaden mellan din bil och ett annat fordon förändras
• Om ett fordon som kommer in i avkän-
ningsområdet färdas med ungefär
samma hastighet som din bil
• Om din bil startar från stillastående och ett fordon är kvar i avkänningsom-
rådet
• Vid körning uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor
i vägen, etc.
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om körfälten är breda, eller vid kör- ning på utsidan av ett körfält och ett
fordon i angränsande körfält är långt
ifrån din bil
• Vid körning med släp
• Om ett tillbehör (t.e x. en cykelhållare)
är monterat bakpå fordonet
• Om det är väsentlig höjdskillnad mel- lan din bil och fordonet som kommer
in i detekteringsområdet
• Omedelbart efter att dödavinkelvarna- ren har aktiverats

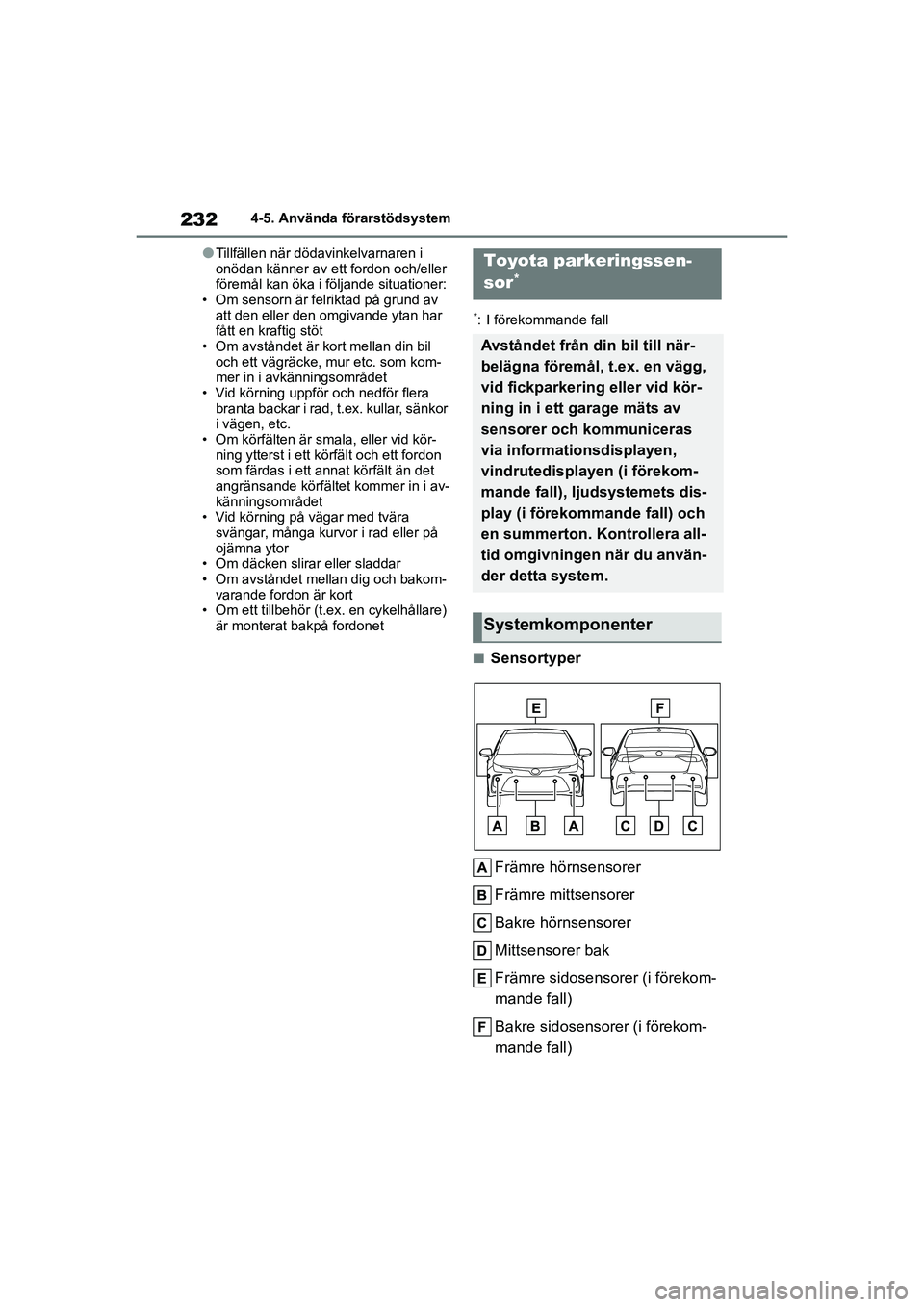

COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 231 Wednesday, March 3, 2021 9:48 AM

2324-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
lTillfällen när dödavinkelvarnaren i
onödan känner av ett fordon och/eller
föremål kan öka i följande situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om avståndet är kort mellan din bil och ett vägräcke, mur etc. som kom-
mer in i avkänningsområdet
• Vid körning uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor
i vägen, etc.
• Om körfälten är smala, eller vid kör- ning ytterst i ett körfält och ett fordon
som färdas i ett annat körfält än det
angränsande körfältet kommer in i av-
känningsområdet
• Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
• Om däcken slirar eller sladdar
• Om avståndet mellan dig och bakom-
varande fordon är kort
• Om ett tillbehör (t.e x. en cykelhållare)
är monterat bakpå fordonet
*: I förekommande fall
nSensortyper
Främre hörnsensorer
Främre mittsensorer
Bakre hörnsensorer
Mittsensorer bak
Främre sidosensorer (i förekom-
mande fall)
Bakre sidosensorer (i förekom-
mande fall)
Toyota parkeringssen-
sor
*
Avståndet från din bil till när-
belägna föremål, t.ex. en vägg,
vid fickparkering eller vid kör-
ning in i ett garage mäts av
sensorer och kommuniceras
via informationsdisplayen,
vindrutedisplayen (i förekom-
mande fall), ljudsystemets dis-
play (i förekommande fall) och
en summerton. Kontrollera all-
tid omgivningen när du använ-
der detta system.
Systemkomponenter

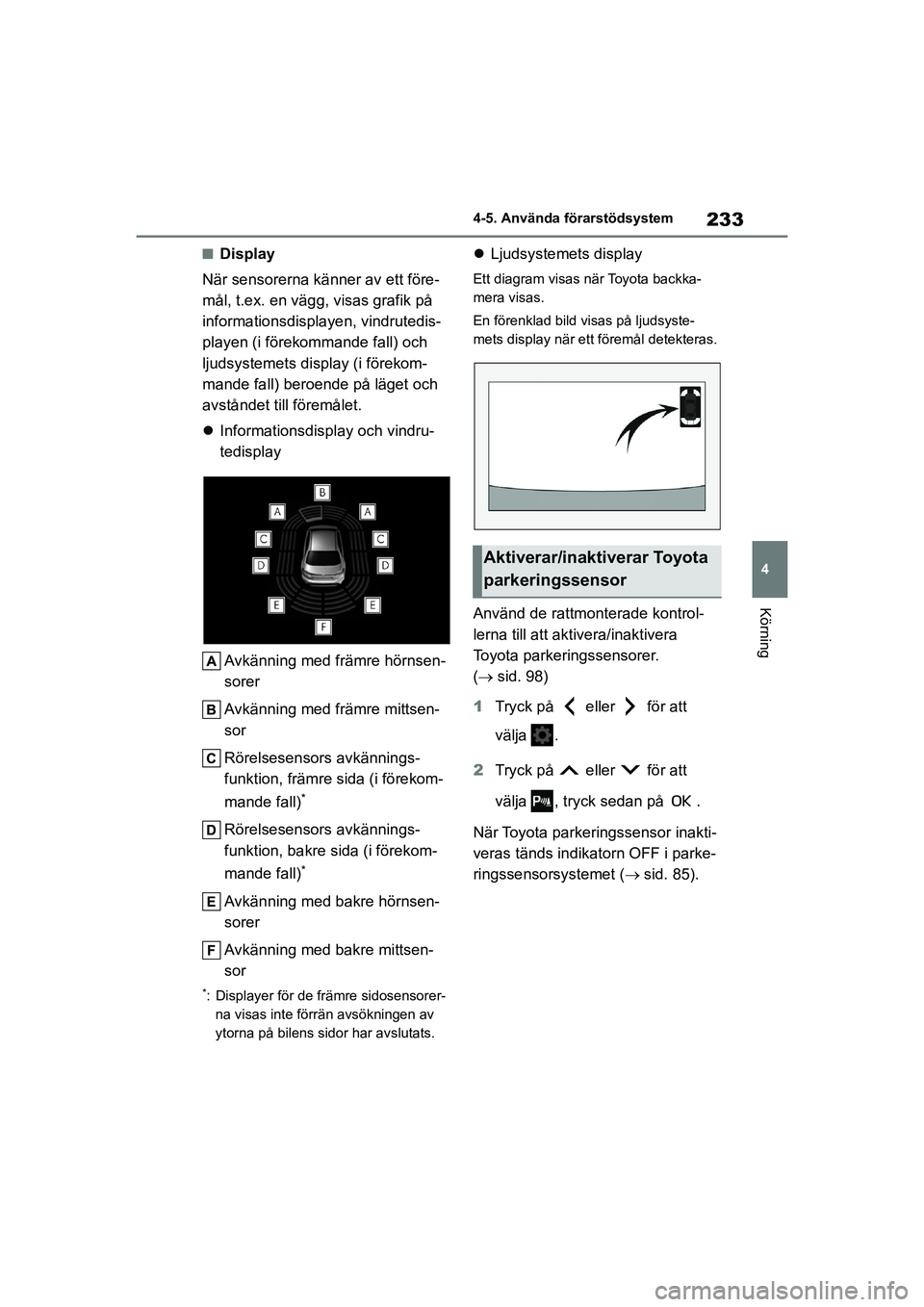

COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 232 Wednesday, March 3, 2021 9:48 AM

233
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
nDisplay
När sensorerna känner av ett före-
mål, t.ex. en vägg, visas grafik på
informationsdispla yen, vindrutedis-
playen (i förekommande fall) och
ljudsystemets display (i förekom-
mande fall) beroende på läget och
avståndet till föremålet.
 Informationsdisplay och vindru-
tedisplay
Avkänning med främre hörnsen-
sorer
Avkänning med främre mittsen-
sor
Rörelsesensors avkännings-
funktion, främre sida (i förekom-
mande fall)
*
Rörelsesensors avkännings-
funktion, bakre sida (i förekom-
mande fall)
*
Avkänning med bakre hörnsen-
sorer
Avkänning med bakre mittsen-
sor
*: Displayer för de främre sidosensorer- na visas inte förrän avsökningen av
ytorna på bilens sidor har avslutats.
 Ljudsystemets display
Ett diagram visas när Toyota backka-
mera visas.
En förenklad bild visas på ljudsyste-
mets display när ett föremål detekteras.
Använd de rattmonterade kontrol-
lerna till att aktivera/inaktivera
Toyota parkeringssensorer.
(  sid. 98)
1 Tryck på eller för att
välja .
2 Tryck på eller för att
välja , tryck sedan på .
När Toyota parkeringssensor inakti-
veras tänds indika torn OFF i parke-
ringssensorsystemet ( sid. 85).
Aktiverar/inaktiverar Toyota
parkeringssensor

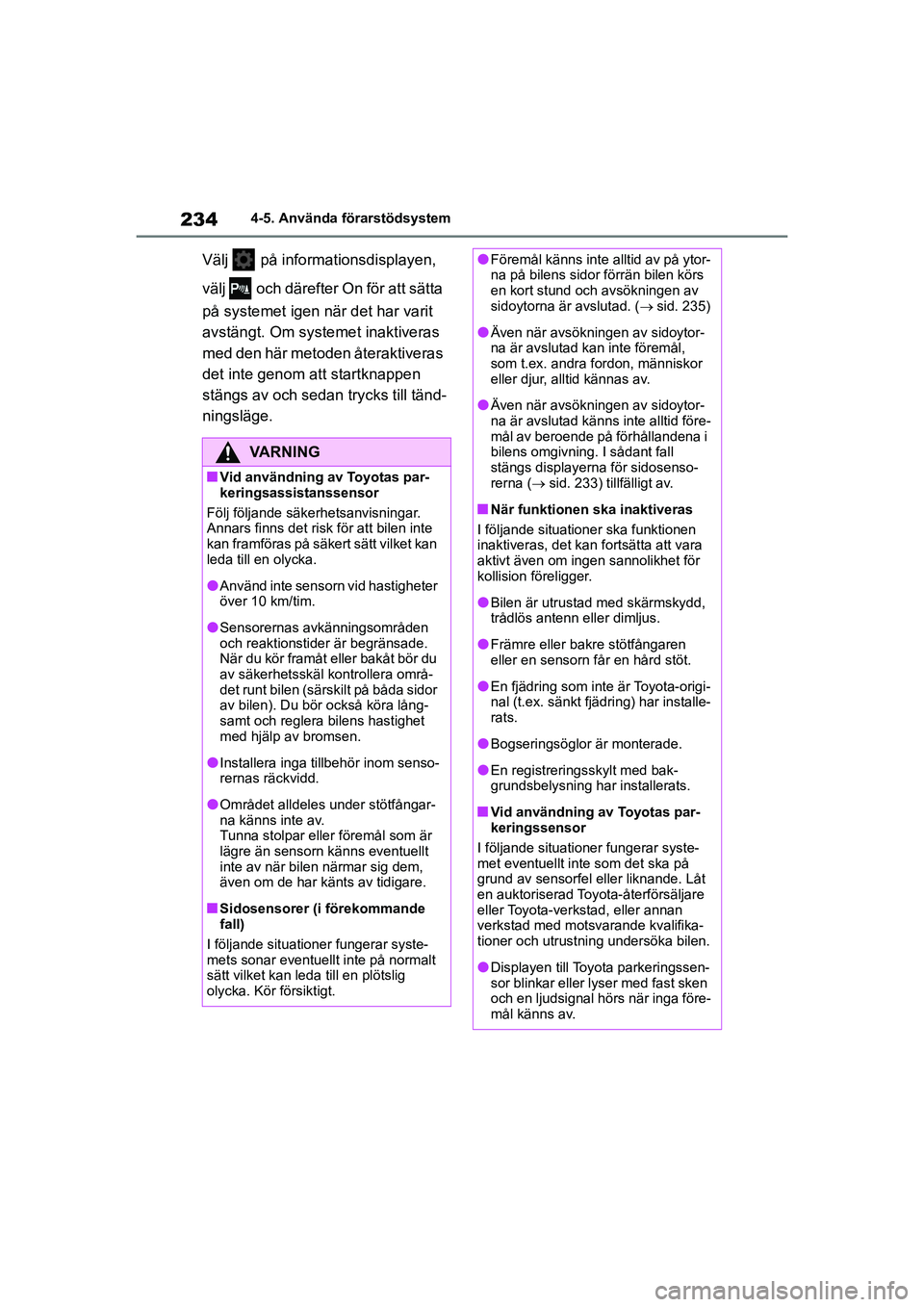

COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 233 Wednesday, March 3, 2021 9:48 AM

2344-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
Välj på informat ionsdisplayen,
välj och därefter On för att sätta
på systemet igen när det har varit
avstängt. Om syst emet inaktiveras
med den här metoden återaktiveras
det inte genom att startknappen
stängs av och sedan trycks till tänd-
ningsläge.
VARNING
nVid användning av Toyotas par-
keringsassistanssensor
Följ följande säkerhetsanvisningar.
Annars finns det risk för att bilen inte
kan framföras på säkert sätt vilket kan
leda till en olycka.
lAnvänd inte sensorn vid hastigheter
över 10 km/tim.
lSensorernas avkänningsområden
och reaktionstider är begränsade.
När du kör framåt eller bakåt bör du
av säkerhetsskäl kontrollera områ-
det runt bilen (särskilt på båda sidor
av bilen). Du bör också köra lång-
samt och reglera bilens hastighet
med hjälp av bromsen.
lInstallera inga tillbehör inom senso-
rernas räckvidd.
lOmrådet alldeles under stötfångar-
na känns inte av.
Tunna stolpar eller föremål som är
lägre än sensorn känns eventuellt
inte av när bilen närmar sig dem,
även om de har känts av tidigare.
nSidosensorer (i förekommande
fall)
I följande situationer fungerar syste-
mets sonar eventuellt inte på normalt
sätt vilket kan leda till en plötslig
olycka. Kör försiktigt.
lFöremål känns inte alltid av på ytor-
na på bilens sidor förrän bilen körs
en kort stund och avsökningen av
sidoytorna är avslutad. ( sid. 235)
lÄven när avsökningen av sidoytor-
na är avslutad kan inte föremål,
som t.ex. andra fordon, människor
eller djur, alltid kännas av.
lÄven när avsökningen av sidoytor-
na är avslutad känns inte alltid före-
mål av beroende på förhållandena i
bilens omgivning. I sådant fall
stängs displayerna för sidosenso-
rerna ( sid. 233) tillfälligt av.
nNär funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras, det kan fortsätta att vara
aktivt även om ingen sannolikhet för
kollision föreligger.
lBilen är utrustad med skärmskydd,
trådlös antenn eller dimljus.
lFrämre eller bakre stötfångaren
eller en sensorn får en hård stöt.
lEn fjädring som inte är Toyota-origi-
nal (t.ex. sänkt fjädring) har installe-
rats.
lBogseringsöglor är monterade.
lEn registreri ngsskylt med bak-
grundsbelysning har installerats.
nVid användning av Toyotas par-
keringssensor
I följande situationer fungerar syste-
met eventuellt inte som det ska på
grund av sensorfel eller liknande. Låt
en auktoriserad Toyo ta-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning undersöka bilen.
lDisplayen till Toyota parkeringssen-
sor blinkar eller lyser med fast sken
och en ljudsignal hörs när inga före-
mål känns av.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 234 Wednesday, March 3, 2021 9:48 AM
