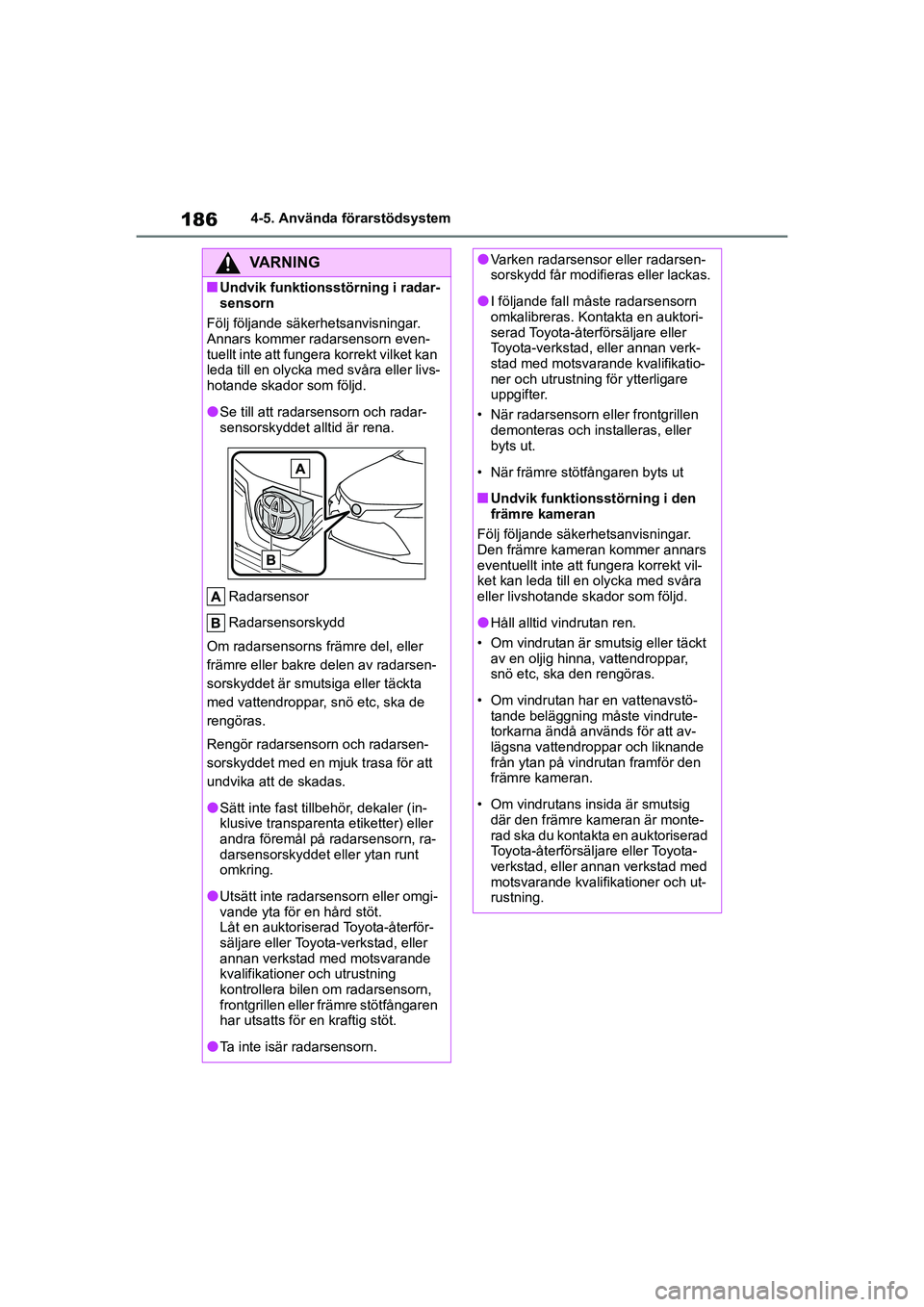

1864-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
VARNING
nUndvik funktionsstörning i radar-
sensorn
Följ följande säkerhetsanvisningar.
Annars kommer radarsensorn even-
tuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livs-
hotande skador som följd.
lSe till att radarsensorn och radar-
sensorskyddet alltid är rena.
Radarsensor
Radarsensorskydd
Om radarsensorns främre del, eller
främre eller bakre delen av radarsen-
sorskyddet är smutsiga eller täckta
med vattendroppar, snö etc, ska de
rengöras.
Rengör radarsensorn och radarsen-
sorskyddet med en mjuk trasa för att
undvika att de skadas.
lSätt inte fast tillbehör, dekaler (in-
klusive transparenta etiketter) eller
andra föremål på radarsensorn, ra-
darsensorskyddet eller ytan runt
omkring.
lUtsätt inte radarsensorn eller omgi-
vande yta för en hård stöt.
Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen om radarsensorn,
frontgrillen eller främre stötfångaren
har utsatts för en kraftig stöt.
lTa inte isär radarsensorn.
lVarken radarsensor eller radarsen-
sorskydd får modifieras eller lackas.
lI följande fall måste radarsensorn
omkalibreras. Kontakta en auktori-
serad Toyota-återf örsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning för ytterligare
uppgifter.
• När radarsensorn eller frontgrillen demonteras och installeras, eller
byts ut.
• När främre stötfångaren byts ut
nUndvik funktionsstörning i den
främre kameran
Följ följande säkerhetsanvisningar.
Den främre kameran kommer annars
eventuellt inte att fungera korrekt vil-
ket kan leda till en olycka med svåra
eller livshotande skador som följd.
lHåll alltid vindrutan ren.
• Om vindrutan är smutsig eller täckt av en oljig hinna, vattendroppar,
snö etc, ska den rengöras.
• Om vindrutan har en vattenavstö- tande beläggning måste vindrute-
torkarna ändå används för att av-
lägsna vattendroppar och liknande
från ytan på vindrutan framför den
främre kameran.
• Om vindrutans insida är smutsig där den främre kameran är monte-
rad ska du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 186 Wednesday, March 3, 2021 9:48 AM

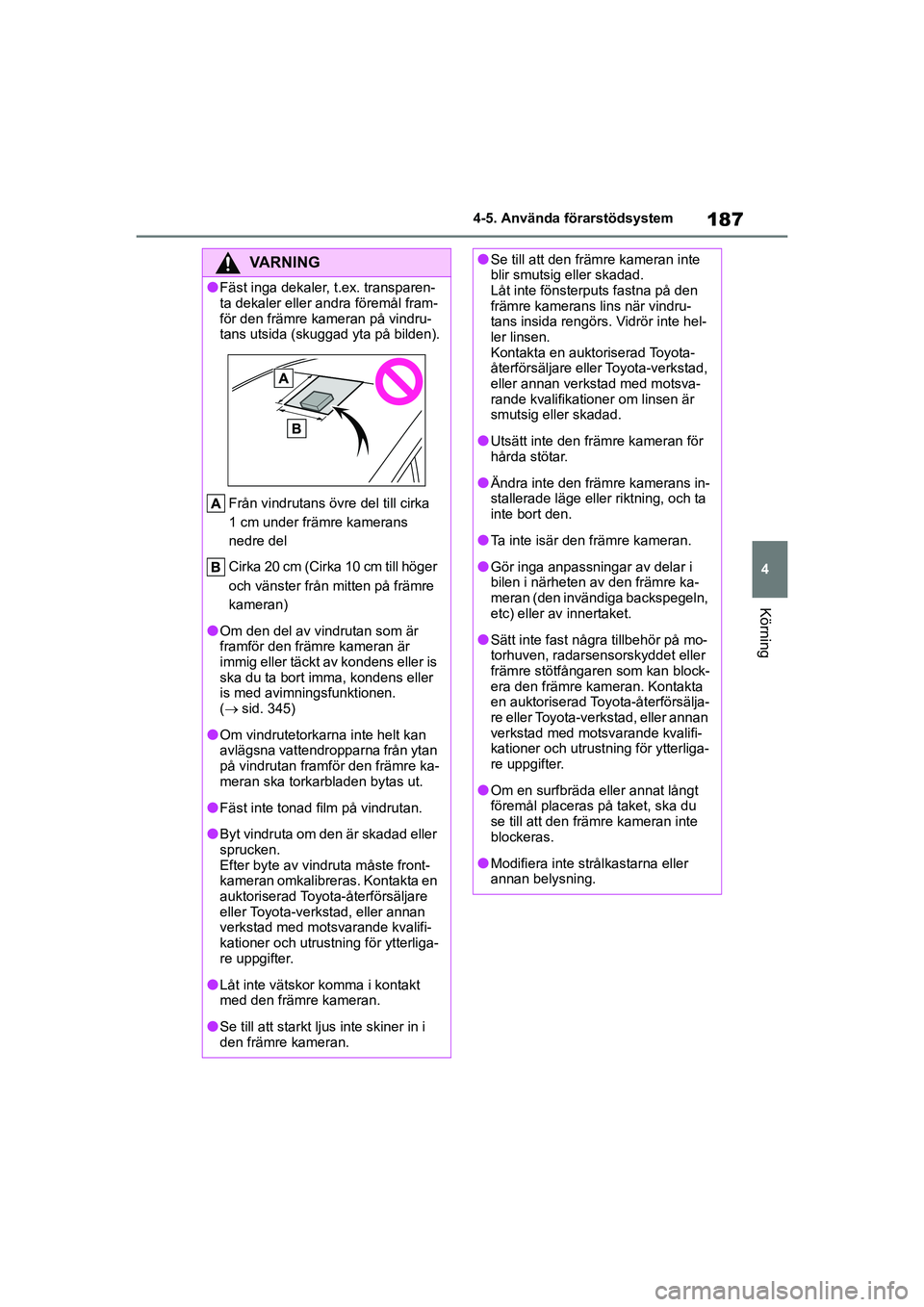

187
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
VARNING
lFäst inga dekaler, t.ex. transparen-
ta dekaler eller andra föremål fram-
för den främre kameran på vindru-
tans utsida (skuggad yta på bilden).
Från vindrutans övre del till cirka
1 cm under främre kamerans
nedre del
Cirka 20 cm (Cirka 10 cm till höger
och vänster från mitten på främre
kameran)
lOm den del av vindrutan som är
framför den främre kameran är
immig eller täckt av kondens eller is
ska du ta bort imma, kondens eller
is med avimningsfunktionen.
( sid. 345)
lOm vindrutetorkarna inte helt kan
avlägsna vattendropparna från ytan
på vindrutan framför den främre ka-
meran ska torkarbladen bytas ut.
lFäst inte tonad film på vindrutan.
lByt vindruta om den är skadad eller
sprucken.
Efter byte av vindruta måste front-
kameran omkalibreras. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer och utrustning för ytterliga-
re uppgifter.
lLåt inte vätskor komma i kontakt
med den främre kameran.
lSe till att starkt ljus inte skiner in i
den främre kameran.
lSe till att den främre kameran inte
blir smutsig eller skadad.
Låt inte fönsterputs fastna på den
främre kamerans lins när vindru-
tans insida rengörs. Vidrör inte hel-
ler linsen.
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer om linsen är
smutsig eller skadad.
lUtsätt inte den fr ämre kameran för
hårda stötar.
lÄndra inte den främre kamerans in-
stallerade läge eller riktning, och ta
inte bort den.
lTa inte isär den främre kameran.
lGör inga anpassningar av delar i
bilen i närheten av den främre ka-
meran (den invändiga backspegeln,
etc) eller av innertaket.
lSätt inte fast några tillbehör på mo-
torhuven, radarsensorskyddet eller
främre stötfångaren som kan block-
era den främre kameran. Kontakta
en auktoriserad Toyota-återförsälja-
re eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer och utrustning för ytterliga-
re uppgifter.
lOm en surfbräda eller annat långt
föremål placeras på taket, ska du
se till att den främre kameran inte
blockeras.
lModifiera inte strålkastarna eller
annan belysning.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 187 Wednesday, March 3, 2021 9:48 AM

1884-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE

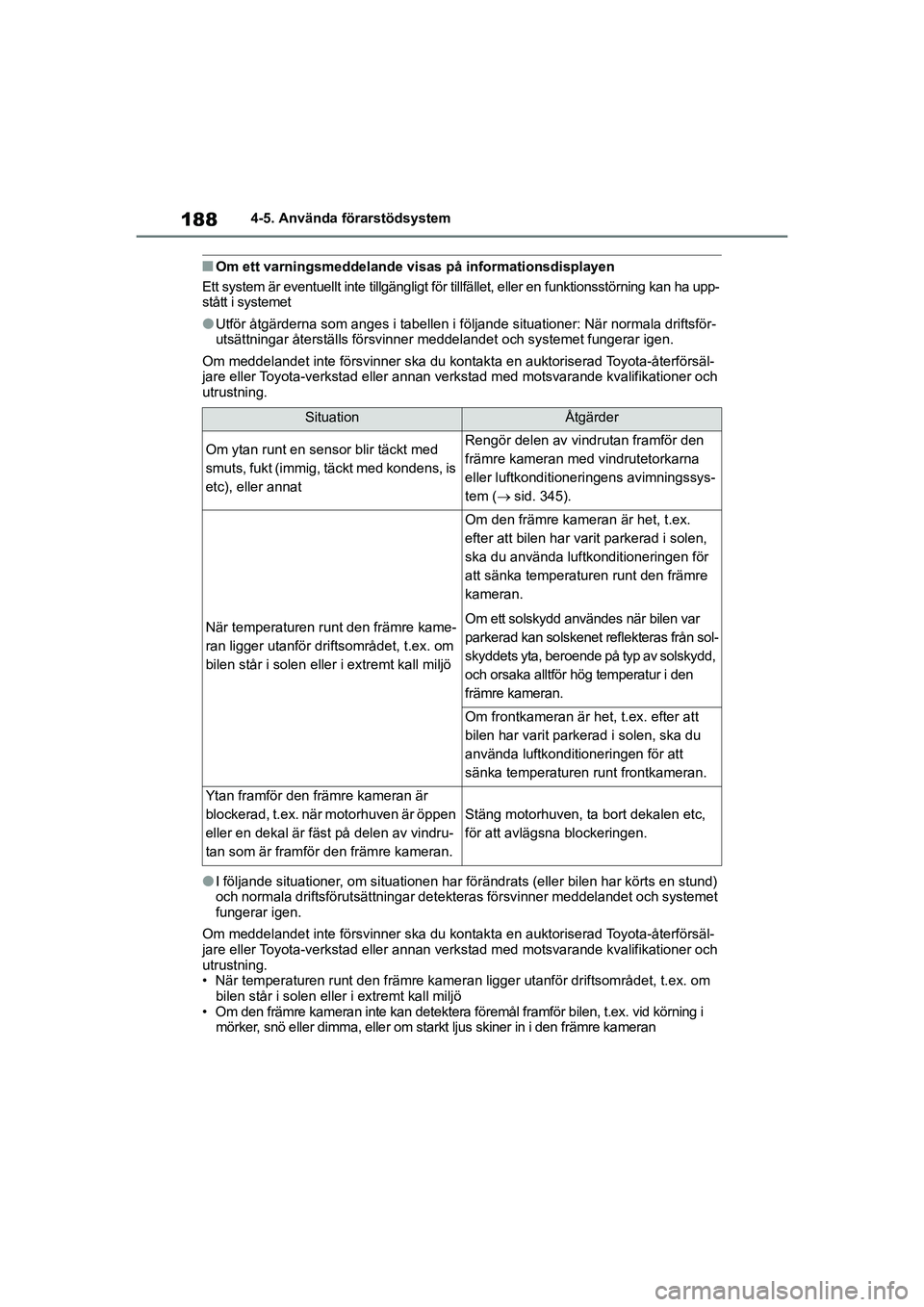

nOm ett varningsmeddelande visas på informationsdisplayen
Ett system är eventuellt inte tillgängligt för tillfället, eller en funktionsstörning kan ha upp-
stått i systemet
lUtför åtgärderna som anges i tabellen i följande situationer: När normala driftsför-
utsättningar återställs försvinner meddelandet och systemet fungerar igen.
Om meddelandet inte försvinner ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning.
lI följande situationer, om situationen har förändrats (eller bilen har körts en stund)
och normala driftsförutsättningar detekteras försvinner meddelandet och systemet
fungerar igen.
Om meddelandet inte försvinner ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning.
• När temperaturen runt den främre kameran ligger utanför driftsområdet, t.ex. om bilen står i solen eller i extremt kall miljö
• Om den främre kameran inte kan detektera föremål framför bilen, t.ex. vid körning i mörker, snö eller dimma, eller om starkt ljus skiner in i den främre kameran
SituationÅtgärder
Om ytan runt en sensor blir täckt med
smuts, fukt (immig, täckt med kondens, is
etc), eller annatRengör delen av vindrutan framför den
främre kameran med vindrutetorkarna
eller luftkonditioneringens avimningssys-
tem ( sid. 345).
När temperaturen runt den främre kame-
ran ligger utanför drif tsområdet, t.ex. om
bilen står i solen eller i extremt kall miljö
Om den främre kameran är het, t.ex.
efter att bilen har varit parkerad i solen,
ska du använda luftkonditioneringen för
att sänka temperaturen runt den främre
kameran.
Om ett solskydd användes när bilen var
parkerad kan solskenet reflekteras från sol-
skyddets yta, beroende på typ av solskydd,
och orsaka alltför hög temperatur i den
främre kameran.
Om frontkameran är het, t.ex. efter att
bilen har varit parkerad i solen, ska du
använda luftkonditioneringen för att
sänka temperaturen runt frontkameran.
Ytan framför den främre kameran är
blockerad, t.ex. när motorhuven är öppen
eller en dekal är fäst på delen av vindru-
tan som är framför den främre kameran.
Stäng motorhuven, ta bort dekalen etc,
för att avlägsna blockeringen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 188 Wednesday, March 3, 2021 9:48 AM

189
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
*: I förekommande fall

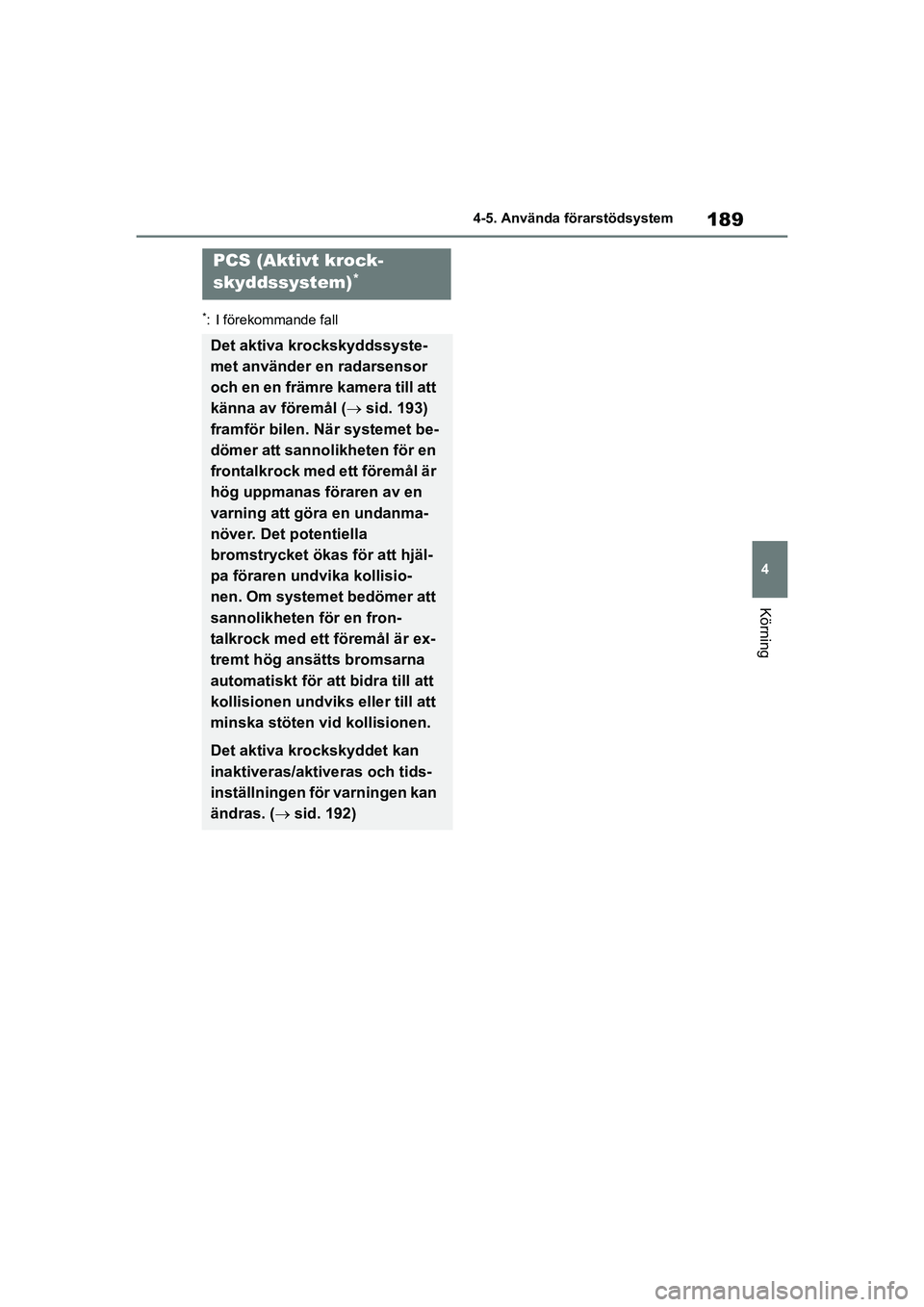

PCS (Aktivt krock-
skyddssystem)
*
Det aktiva krockskyddssyste-
met använder en radarsensor
och en en främre kamera till att
känna av föremål (
sid. 193)
framför bilen. När systemet be-
dömer att sannolikheten för en
frontalkrock med ett föremål är
hög uppmanas föraren av en
varning att göra en undanma-
növer. Det potentiella
bromstrycket ökas för att hjäl-
pa föraren undvika kollisio-
nen. Om systemet bedömer att
sannolikheten för en fron-
talkrock med ett föremål är ex-
tremt hög ansätts bromsarna
automatiskt för att bidra till att
kollisionen undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan
inaktiveras/aktiveras och tids-
inställningen för varningen kan
ändras. ( sid. 192)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 189 Wednesday, March 3, 2021 9:48 AM

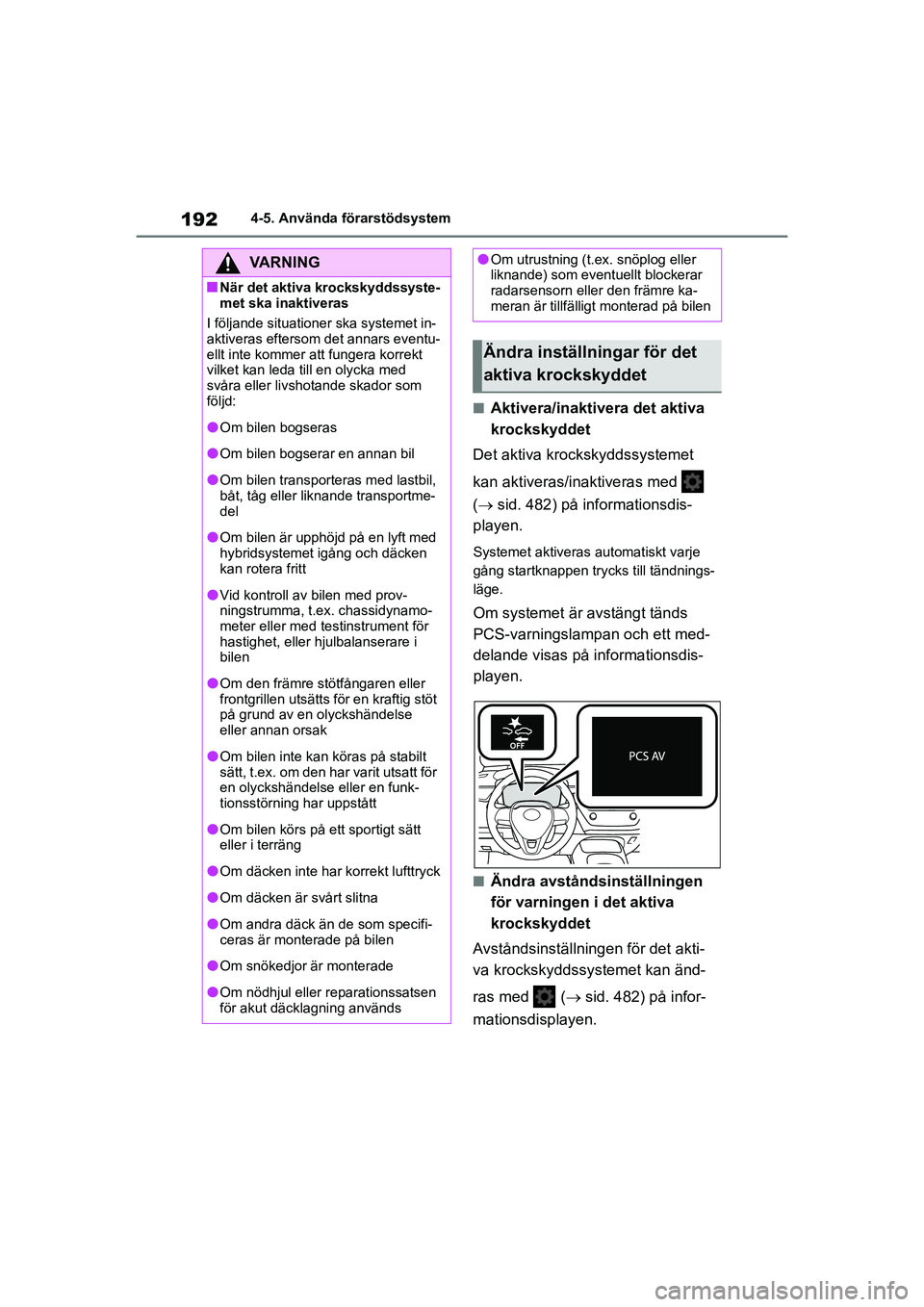

1924-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
nAktivera/inaktivera det aktiva
krockskyddet
Det aktiva krockskyddssystemet
kan aktiveras/inaktiveras med
(  sid. 482) på informationsdis-
playen.
Systemet aktiveras automatiskt varje
gång startknappen tr ycks till tändnings-
läge.
Om systemet är avstängt tänds
PCS-varningslampan och ett med-
delande visas på informationsdis-
playen.
nÄndra avståndsinställningen
för varningen i det aktiva
krockskyddet
Avståndsinställningen för det akti-
va krockskyddssystemet kan änd-
ras med ( sid. 482) på infor-
mationsdisplayen.
VARNING
nNär det aktiva krockskyddssyste-
met ska inaktiveras
I följande situationer ska systemet in-
aktiveras eftersom det annars eventu-
ellt inte kommer att fungera korrekt
vilket kan leda till en olycka med
svåra eller livshotande skador som
följd:
lOm bilen bogseras
lOm bilen bogserar en annan bil
lOm bilen transporteras med lastbil,
båt, tåg eller liknande transportme-
del
lOm bilen är upphöjd på en lyft med
hybridsystemet igång och däcken
kan rotera fritt
lVid kontroll av bilen med prov-
ningstrumma, t.ex. chassidynamo-
meter eller med testinstrument för
hastighet, eller hjulbalanserare i
bilen
lOm den främre stötfångaren eller
frontgrillen utsätts fö r en kraftig stöt
på grund av en olyckshändelse
eller annan orsak
lOm bilen inte kan köras på stabilt
sätt, t.ex. om den har varit utsatt för
en olyckshändelse eller en funk-
tionsstörning har uppstått
lOm bilen körs på ett sportigt sätt
eller i terräng
lOm däcken inte har korrekt lufttryck
lOm däcken är svårt slitna
lOm andra däck än de som specifi-
ceras är monterade på bilen
lOm snökedjor är monterade
lOm nödhjul eller reparationssatsen
för akut däcklagning används
lOm utrustning (t.ex. snöplog eller
liknande) som eventuellt blockerar
radarsensorn eller den främre ka-
meran är tillfälligt monterad på bilen
Ändra inställningar för det
aktiva krockskyddet
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 192 Wednesday, March 3, 2021 9:48 AM

195
4
4-5. Använda förarstödsystem
Körning

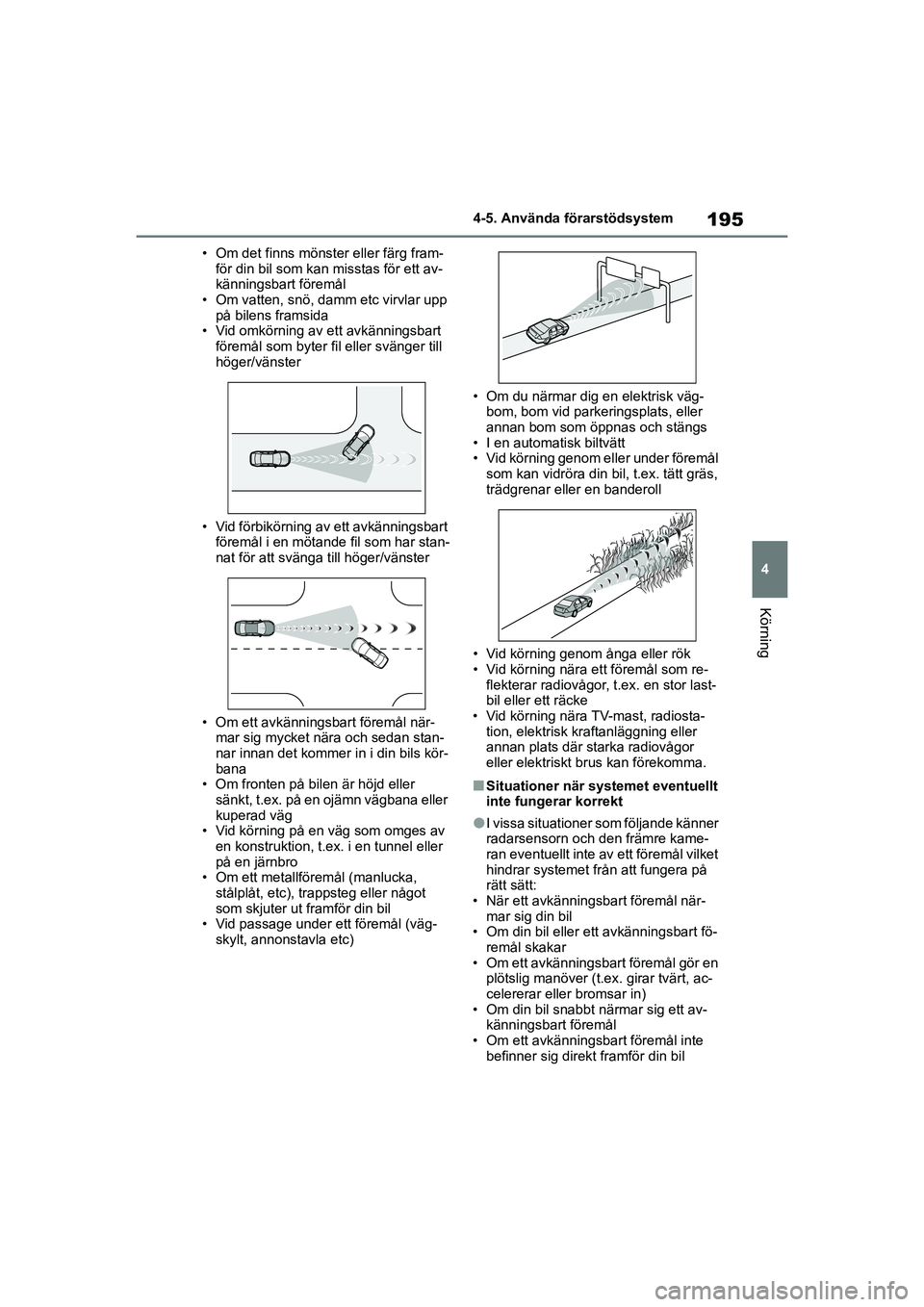

COROLLA HV_TMMT_OM12P19SE • Om det finns mönster eller färg fram-
för din bil som kan misstas för ett av-
känningsbart föremål
• Om vatten, snö, damm etc virvlar upp på bilens framsida
• Vid omkörning av ett avkänningsbart
föremål som byter fil eller svänger till
höger/vänster
• Vid förbikörning av ett avkänningsbart föremål i en mötande fil som har stan-
nat för att svänga till höger/vänster
• Om ett avkänningsbart föremål när- mar sig mycket nära och sedan stan-
nar innan det kommer in i din bils kör-
bana
• Om fronten på bilen är höjd eller
sänkt, t.ex. på en ojämn vägbana eller
kuperad väg
• Vid körning på en väg som omges av
en konstruktion, t.ex. i en tunnel eller
på en järnbro
• Om ett metallföremål (manlucka,
stålplåt, etc), trappsteg eller något
som skjuter ut framför din bil
• Vid passage under ett föremål (väg-
skylt, annonstavla etc) • Om du närmar dig en elektrisk väg-
bom, bom vid parkeringsplats, eller
annan bom som öppnas och stängs
• I en automatisk biltvätt
• Vid körning genom eller under föremål som kan vidröra din bil, t.ex. tätt gräs,
trädgrenar eller en banderoll
• Vid körning genom ånga eller rök
• Vid körning nära ett föremål som re-
flekterar radiovågor, t.ex. en stor last-
bil eller ett räcke
• Vid körning nära TV-mast, radiosta- tion, elektrisk kraftanläggning eller
annan plats där starka radiovågor
eller elektriskt brus kan förekomma.
nSituationer när systemet eventuellt
inte fungerar korrekt
lI vissa situationer som följande känner
radarsensorn och den främre kame-
ran eventuellt inte av ett föremål vilket
hindrar systemet från att fungera på
rätt sätt:
• När ett avkänningsbart föremål när-
mar sig din bil
• Om din bil eller ett avkänningsbart fö- remål skakar
• Om ett avkänningsbart föremål gör en plötslig manöver (t.ex. girar tvärt, ac-
celererar eller bromsar in)
• Om din bil snabbt närmar sig ett av-
känningsbart föremål
• Om ett avkänningsbart föremål inte befinner sig direkt framför din bil
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 195 Wednesday, March 3, 2021 9:48 AM

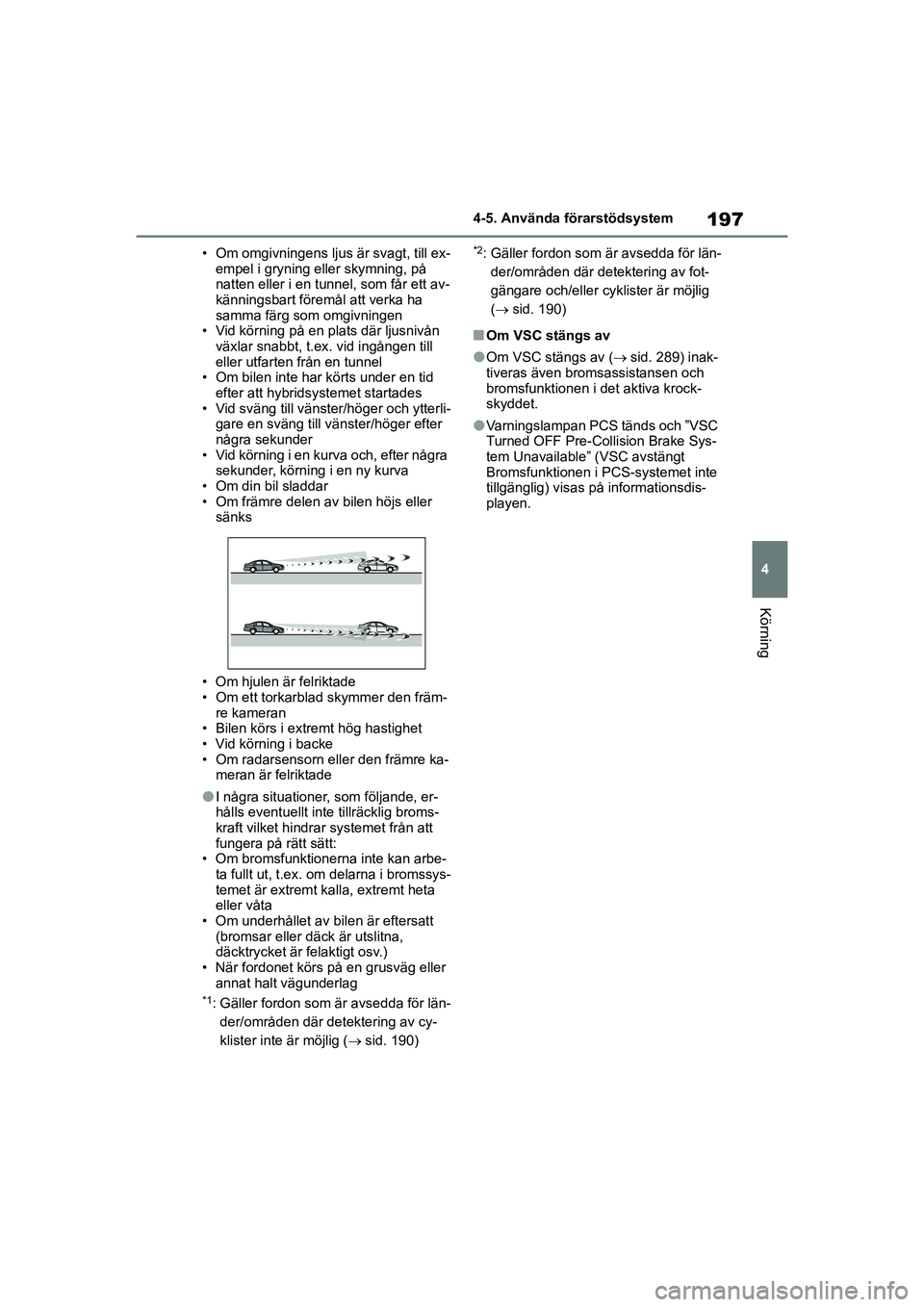

197
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE • Om omgivningens ljus är svagt, till ex-
empel i gryning e ller skymning, på
natten eller i en tunnel, som får ett av-
känningsbart föremål att verka ha
samma färg som omgivningen
• Vid körning på en plats där ljusnivån
växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
• Om bilen inte har körts under en tid
efter att hybridsystemet startades
• Vid sväng till vänster/höger och ytterli- gare en sväng till vänster/höger efter
några sekunder
• Vid körning i en kurva och, efter några sekunder, körning i en ny kurva
• Om din bil sladdar
• Om främre delen av bilen höjs eller sänks
• Om hjulen är felriktade
• Om ett torkarblad skymmer den främ- re kameran
• Bilen körs i extremt hög hastighet
• Vid körning i backe
• Om radarsensorn eller den främre ka- meran är felriktade
lI några situationer, som följande, er-
hålls eventuellt inte tillräcklig broms-
kraft vilket hindrar systemet från att
fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbe- ta fullt ut, t.ex. om delarna i bromssys-
temet är extremt kalla, extremt heta
eller våta
• Om underhållet av bilen är eftersatt
(bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
• När fordonet körs på en grusväg eller annat halt vägunderlag
*1: Gäller fordon som är avsedda för län-
der/områden där detektering av cy-
klister inte är möjlig ( sid. 190)
*2: Gäller fordon som är avsedda för län-
der/områden där detektering av fot-
gängare och/eller cyklister är möjlig
( sid. 190)
nOm VSC stängs av
lOm VSC stängs av ( sid. 289) inak-
tiveras även bromsassistansen och
bromsfunktionen i det aktiva krock-
skyddet.
lVarningslampan PCS tänds och ”VSC
Turned OFF Pre-Collision Brake Sys-
tem Unavailable” (VSC avstängt
Bromsfunktionen i PCS-systemet inte
tillgänglig) visas på informationsdis-
playen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 197 Wednesday, March 3, 2021 9:48 AM

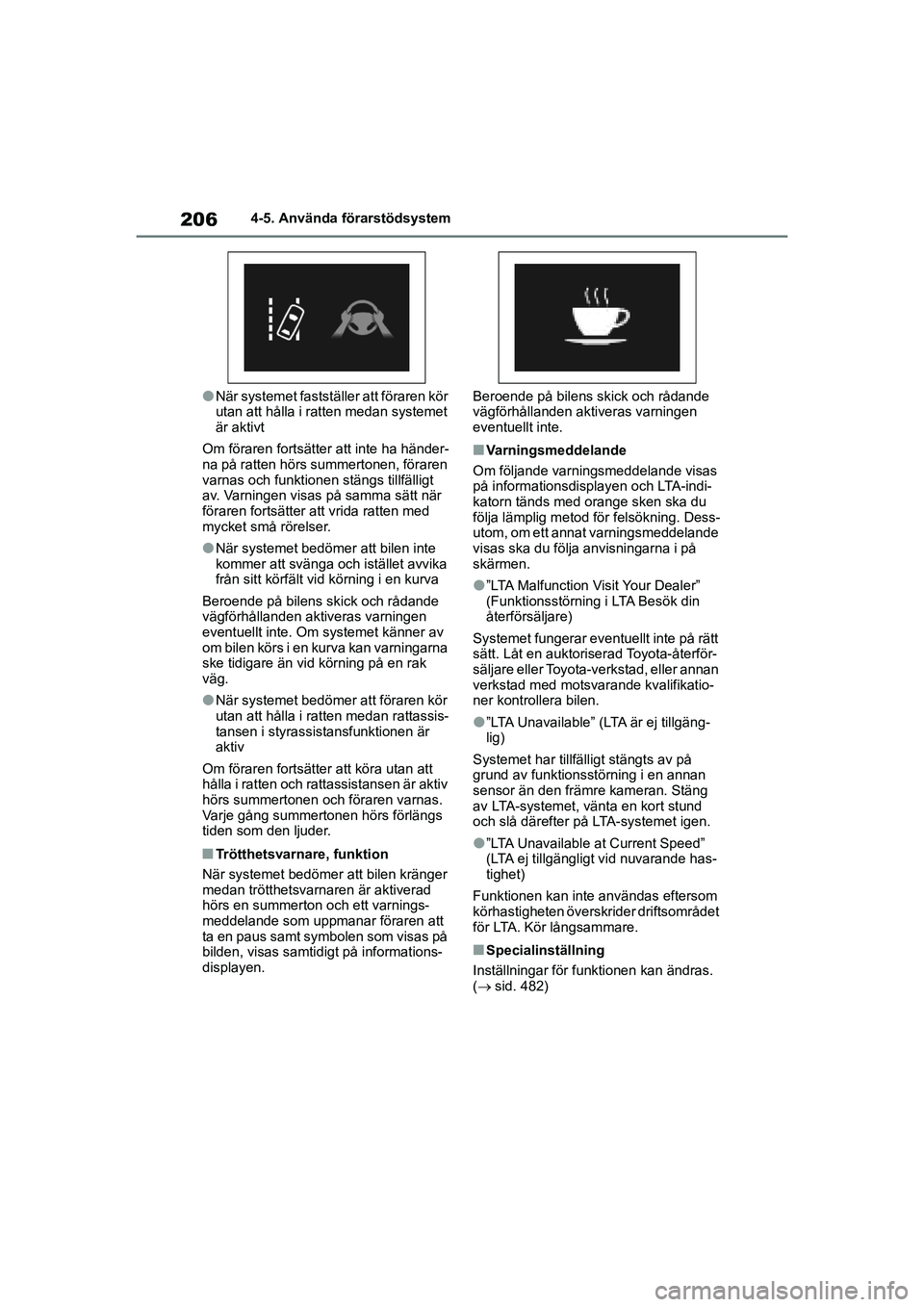

2064-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
lNär systemet faststä ller att föraren kör
utan att hålla i ratten medan systemet
är aktivt
Om föraren fortsätter att inte ha händer-
na på ratten hörs summertonen, föraren
varnas och funktionen stängs tillfälligt
av. Varningen visas på samma sätt när
föraren fortsätter att vrida ratten med
mycket små rörelser.
lNär systemet bedömer att bilen inte
kommer att svänga och istället avvika
från sitt körfält vid körning i en kurva
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte. Om systemet känner av
om bilen körs i en kurva kan varningarna
ske tidigare än vid körning på en rak
väg.
lNär systemet bedömer att föraren kör
utan att hålla i ratten medan rattassis-
tansen i styrassistansfunktionen är
aktiv
Om föraren fortsätter att köra utan att
hålla i ratten och ratt assistansen är aktiv
hörs summertonen och föraren varnas.
Varje gång summertonen hörs förlängs
tiden som den ljuder.
nTrötthetsvarnare, funktion
När systemet bedömer att bilen kränger
medan trötthetsvarnaren är aktiverad
hörs en summerton och ett varnings-
meddelande som uppmanar föraren att
ta en paus samt symbolen som visas på
bilden, visas samtidigt på informations-
displayen. Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
nVarningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och LTA-indi-
katorn tänds med orange sken ska du
följa lämplig metod för felsökning. Dess-
utom, om ett annat varningsmeddelande
visas ska du följa anvisningarna i på
skärmen.
l”LTA Malfunction Visit Your Dealer”
(Funktionsstörning i LTA Besök din
återförsäljare)
Systemet fungerar eventuellt inte på rätt
sätt. Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
ner kontrollera bilen.
l”LTA Unavailable” (LTA är ej tillgäng-
lig)
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än den främre kameran. Stäng
av LTA-systemet, vänt a en kort stund
och slå därefter på LTA-systemet igen.
l”LTA Unavailable at Current Speed”
(LTA ej tillgängligt vid nuvarande has-
tighet)
Funktionen kan inte användas eftersom
körhastigheten överskrider driftsområdet
för LTA. Kör långsammare.
nSpecialinställning
Inställningar för funktionen kan ändras.
( sid. 482)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 206 Wednesday, March 3, 2021 9:48 AM

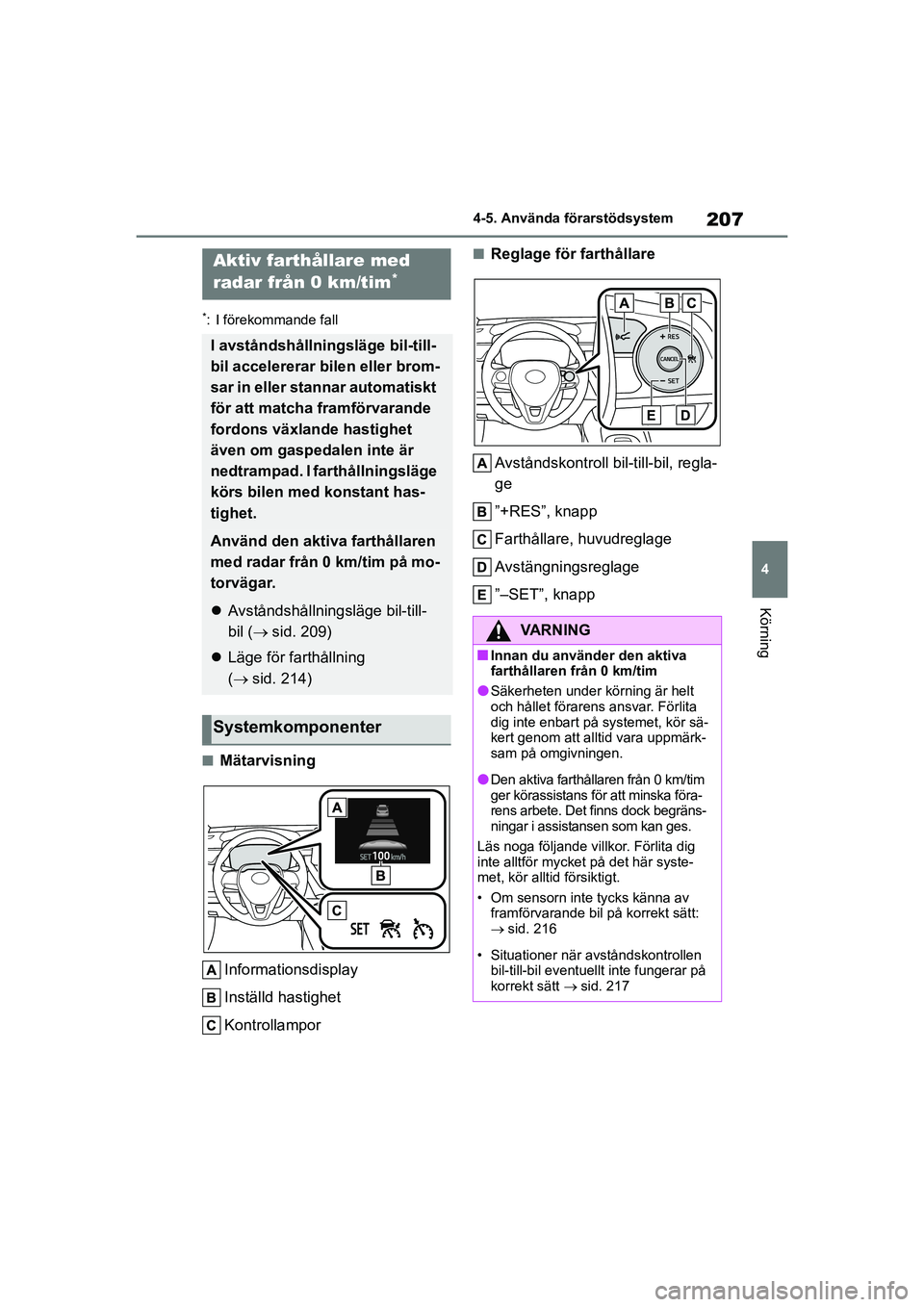

207
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
*: I förekommande fall
nMätarvisning
Informationsdisplay
Inställd hastighet
Kontrollampor
nReglage för farthållare
Avståndskontroll bil-till-bil, regla-
ge
”+RES”, knapp
Farthållare, huvudreglage
Avstängningsreglage
”–SET”, knappAktiv farthållare med
radar från 0 km/tim
*
I avståndshållningsläge bil-till-
bil accelererar bilen eller brom-
sar in eller stannar automatiskt
för att matcha framförvarande
fordons växlande hastighet
även om gaspedalen inte är
nedtrampad. I farthållningsläge
körs bilen med konstant has-
tighet.
Använd den aktiva farthållaren
med radar från 0 km/tim på mo-
torvägar.
 Avståndshållningsläge bil-till-
bil ( sid. 209)
 Läge för farthållning
( sid. 214)
Systemkomponenter
VARNING
nInnan du använder den aktiva
farthållaren från 0 km/tim
lSäkerheten under körning är helt
och hållet förarens ansvar. Förlita
dig inte enbart på systemet, kör sä-
kert genom att alltid vara uppmärk-
sam på omgivningen.
lDen aktiva farthållaren från 0 km/tim
ger körassistans fö r att minska föra-
rens arbete. Det finns dock begräns-
ningar i assistansen som kan ges.
Läs noga följande villkor. Förlita dig
inte alltför mycket på det här syste-
met, kör alltid försiktigt.
• Om sensorn inte tycks känna av framförvarande bil på korrekt sätt:
 sid. 216
• Situationer när avståndskontrollen bil-till-bil eventuellt inte fungerar på
korrekt sätt sid. 217
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 207 Wednesday, March 3, 2021 9:48 AM

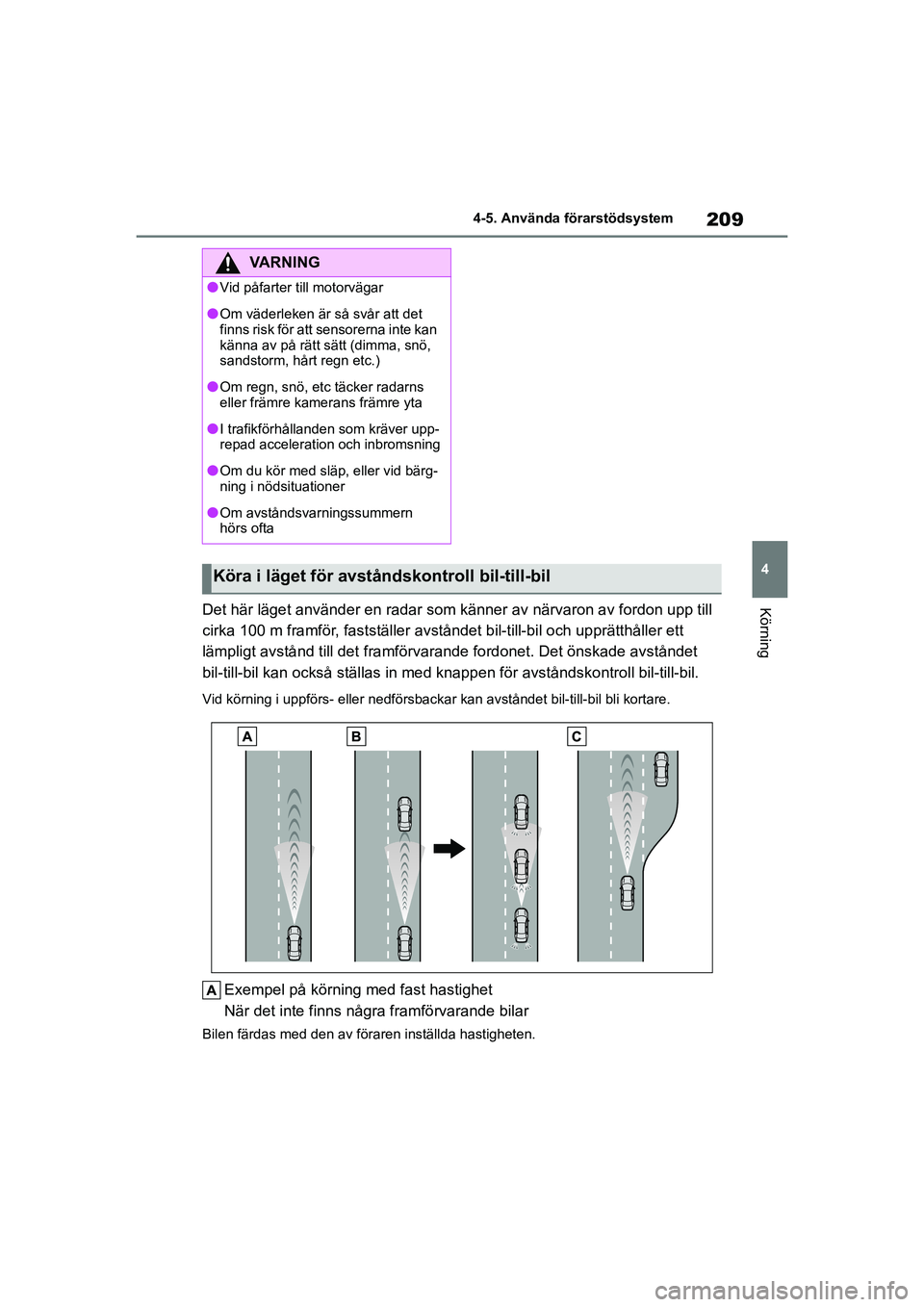

209
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
Det här läget använder en radar som känner av närvaron av fordon upp till
cirka 100 m framför, fastställer avstånd
et bil-till-bil och upprätthåller ett
lämpligt avstånd till det framförvarande fordonet. Det önskade avståndet
bil-till-bil kan också ställas in med k nappen för avståndskontroll bil-till-bil.
Vid körning i uppförs- eller nedförsbacka r kan avståndet bil-till-bil bli kortare.
Exempel på körning med fast hastighet
När det inte finns några framförvarande bilar
Bilen färdas med den av föraren inställda hastigheten.
VARNING
lVid påfarter till motorvägar
lOm väderleken är så svår att det
finns risk för att sensorerna inte kan
känna av på rätt sätt (dimma, snö,
sandstorm, hårt regn etc.)
lOm regn, snö, etc täcker radarns
eller främre kamerans främre yta
lI trafikförhållanden som kräver upp-
repad acceleration och inbromsning
lOm du kör med släp, eller vid bärg-
ning i nödsituationer
lOm avståndsvarningssummern
hörs ofta
Köra i läget för avståndskontroll bil-till-bil
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 209 Wednesday, March 3, 2021 9:48 AM
