4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb

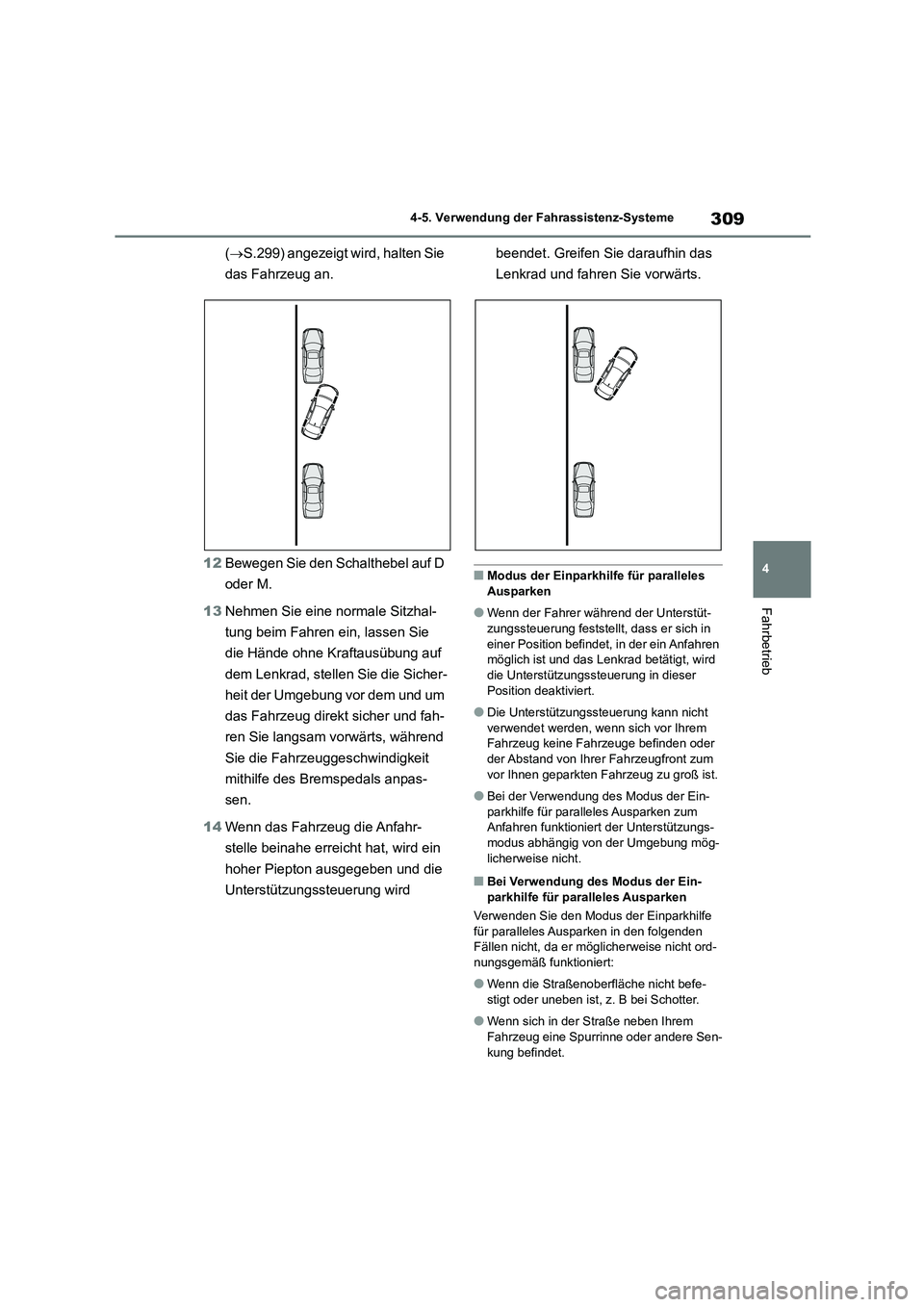

( S.299) angezeigt wird, halten Sie
das Fahrzeug an.
12 Bewegen Sie den Schalthebel auf D
oder M.
13 Nehmen Sie eine normale Sitzhal-
tung beim Fahren ein, lassen Sie
die Hände ohne Kraftausübung auf
dem Lenkrad, stellen Sie die Sicher-
heit der Umgebung vor dem und um
das Fahrzeug direkt sicher und fah-
ren Sie langsam vorwärts, während
Sie die Fahrzeuggeschwindigkeit
mithilfe des Bremspedals anpas-
sen.
14 Wenn das Fahrzeug die Anfahr-
stelle beinahe erreicht hat, wird ein
hoher Piepton ausgegeben und die
Unterstützungssteuerung wird
beendet. Greifen Sie daraufhin das
Lenkrad und fahren Sie vorwärts.
■Modus der Einparkhilfe für paralleles
Ausparken
●Wenn der Fahrer während der Unterstüt-
zungssteuerung feststellt, dass er sich in einer Position befindet, in der ein Anfahren
möglich ist und das Lenkrad betätigt, wird
die Unterstützungssteuerung in dieser Position deaktiviert.
●Die Unterstützungssteuerung kann nicht verwendet werden, wenn sich vor Ihrem
Fahrzeug keine Fahrzeuge befinden oder
der Abstand von Ihrer Fahrzeugfront zum vor Ihnen geparkten Fahrzeug zu groß ist.
●Bei der Verwendung des Modus der Ein-parkhilfe für paralleles Ausparken zum
Anfahren funktioniert der Unterstützungs-
modus abhängig von der Umgebung mög- licherweise nicht.
■Bei Verwendung des Modus der Ein-
parkhilfe für paralleles Ausparken
Verwenden Sie den Modus der Einparkhilfe
für paralleles Ausparken in den folgenden Fällen nicht, da er möglicherweise nicht ord-
nungsgemäß funktioniert:
●Wenn die Straßenoberfläche nicht befe-
stigt oder uneben ist, z. B bei Schotter.
●Wenn sich in der Straße neben Ihrem
Fahrzeug eine Spurrinne oder andere Sen-
kung befindet.

3104-5. Verwendung der Fahrassistenz-Systeme

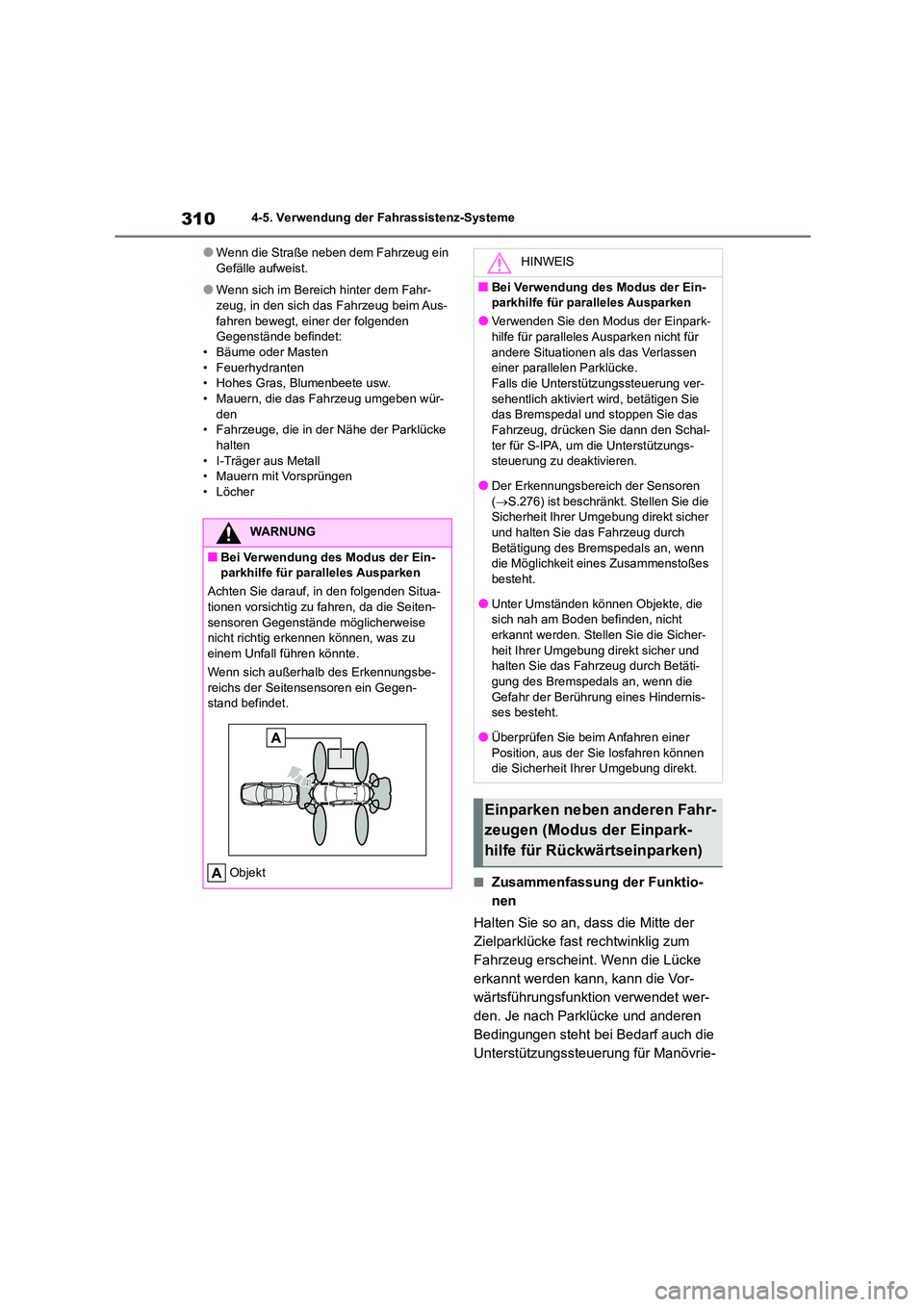

●Wenn die Straße neben dem Fahrzeug ein Gefälle aufweist.
●Wenn sich im Bereich hinter dem Fahr-zeug, in den sich das Fahrzeug beim Aus-
fahren bewegt, einer der folgenden
Gegenstände befindet: • Bäume oder Masten
• Feuerhydranten
• Hohes Gras, Blumenbeete usw. • Mauern, die das Fahrzeug umgeben wür-
den
• Fahrzeuge, die in der Nähe der Parklücke
halten • I-Träger aus Metall
• Mauern mit Vorsprüngen
• Löcher
■Zusammenfassung der Funktio-
nen
Halten Sie so an, dass die Mitte der
Zielparklücke fast rechtwinklig zum
Fahrzeug erscheint. Wenn die Lücke
erkannt werden kann, kann die Vor-
wärtsführungsfunktion verwendet wer-
den. Je nach Parklücke und anderen
Bedingungen steht bei Bedarf auch die
Unterstützungssteuerung für Manövrie-
WARNUNG
■Bei Verwendung des Modus der Ein-
parkhilfe für paralleles Ausparken
Achten Sie darauf, in den folgenden Situa-
tionen vorsichtig zu fahren, da die Seiten- sensoren Gegenstände möglicherweise
nicht richtig erkennen können, was zu
einem Unfall führen könnte.
Wenn sich außerhalb des Erkennungsbe- reichs der Seitensensoren ein Gegen-
stand befindet.
Objekt
HINWEIS
■Bei Verwendung des Modus der Ein-
parkhilfe für paralleles Ausparken
●Verwenden Sie den Modus der Einpark-
hilfe für paralleles Ausparken nicht für andere Situationen als das Verlassen
einer parallelen Parklücke.
Falls die Unterstützungssteuerung ver- sehentlich aktiviert wird, betätigen Sie
das Bremspedal und stoppen Sie das
Fahrzeug, drücken Sie dann den Schal- ter für S-IPA, um die Unterstützungs-
steuerung zu deaktivieren.
●Der Erkennungsbereich der Sensoren ( S.276) ist beschränkt. Stellen Sie die
Sicherheit Ihrer Umgebung direkt sicher
und halten Sie das Fahrzeug durch Betätigung des Bremspedals an, wenn
die Möglichkeit eines Zusammenstoßes
besteht.
●Unter Umständen können Objekte, die
sich nah am Boden befinden, nicht
erkannt werden. Stellen Sie die Sicher- heit Ihrer Umgebung direkt sicher und
halten Sie das Fahrzeug durch Betäti-
gung des Bremspedals an, wenn die Gefahr der Berührung eines Hindernis-
ses besteht.
●Überprüfen Sie beim Anfahren einer
Position, aus der Sie losfahren können die Sicherheit Ihrer Umgebung direkt.
Einparken neben anderen Fahr-
zeugen (Modus der Einpark-
hilfe für Rückwärtseinparken)

311
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
ren mit mehrmaligem Wenden zur Ver-
fügung.
1 Halten Sie so an, dass die Mitte der
Zielparklücke fast rechtwinklig zum
Fahrzeug erscheint. Drücken Sie
dann 2-mal den Schalter für S-IPA,
um den Modus der Einparkhilfe für
Rückwärtseinparken zu wählen.
2 Der automatische Lenkradbetrieb
wird gestartet, wenn das Fahrzeug
anfährt.
3 Ein Ton wird ausgegeben und eine
Anzeige wird angezeigt, um Sie dar-
über zu informieren, wenn das
Fahrzeug die Position erreicht, aus
der rückwärts gefahren werden soll.
Wenn die erfasste Parklücke oder Straßen-
breite (Abstand zum Straßenrand gegenüber
der Parklücke) zu schmal sind oder sich Hin-
dernisse vor dem Fahrzeug befinden, steht
keine Führung zur Verfügung.
4 Der Parkvorgang ist abgeschlos-
sen.
Damit ist der Hilfsmodus abgeschlossen.
Abhängig vom Zustand der Parklücke wird
die Führung zu Startpunkten für die Vor-
wärts- und Rückwärtsfahrt sowie der auto-
matische Lenkradbetrieb wiederholt bei
jedem erforderlichen Manövrieren mit mehr-
maligem Wenden nach Schritt 3 zwischen
Start der Rückwärtsfahrt bis zum Abschluss
des Parkvorgangs.
■Einparken
1 Halten Sie so an, dass die Mitte der
Zielparklücke fast rechtwinklig zum
Fahrzeug erscheint. Drücken Sie
dann 2-mal den Schalter für S-IPA
und prüfen Sie, ob die Anzeige auf
der Multi-Informationsanzeige zu
“Rückw. Einp.” wechselt.
1 m
 Kontrollieren Sie den Bereich in der
Richtung des Pfeils für die Richtung
des automatischen Lenkradbetriebs
und der Zielparklücke auf der
Anzeige durch eine Sichtprüfung.
 Der Modus wird mit jedem Drücken
des Schalters für S-IPA umgeschal-
tet. ( S.299)
 Wenn sich der Schalthebel nicht in D
oder M befindet oder wenn die Fahr-
zeuggeschwindigkeit erfasst wurde,
führt ein Drücken des Schalters für
S-IPA nicht zu einem Zurückschalten

3124-5. Verwendung der Fahrassistenz-Systeme

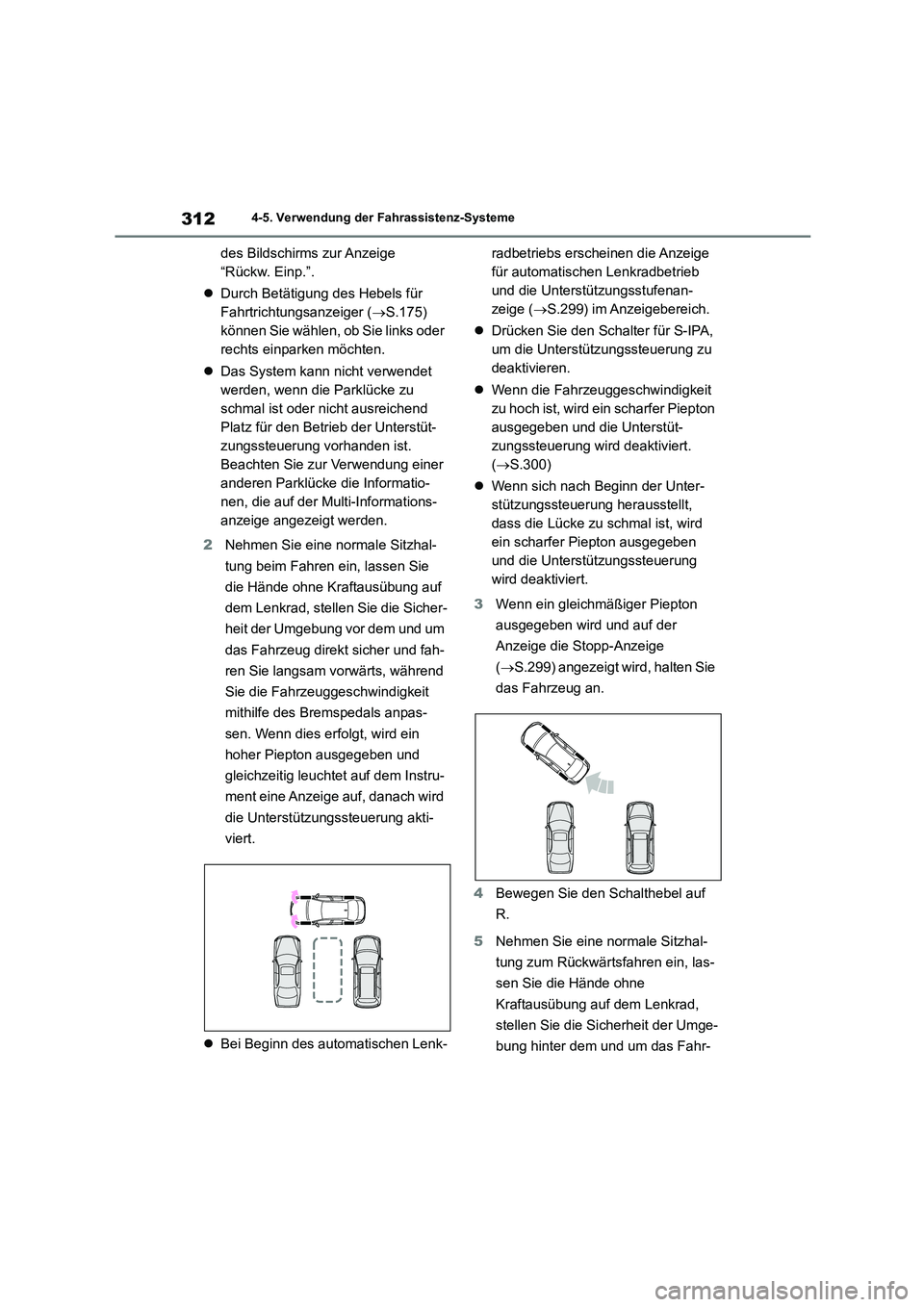

des Bildschirms zur Anzeige
“Rückw. Einp.”.
 Durch Betätigung des Hebels für
Fahrtrichtungsanzeiger ( S.175)
können Sie wählen, ob Sie links oder
rechts einparken möchten.
 Das System kann nicht verwendet
werden, wenn die Parklücke zu
schmal ist oder nicht ausreichend
Platz für den Betrieb der Unterstüt-
zungssteuerung vorhanden ist.
Beachten Sie zur Verwendung einer
anderen Parklücke die Informatio-
nen, die auf der Multi-Informations-
anzeige angezeigt werden.
2 Nehmen Sie eine normale Sitzhal-
tung beim Fahren ein, lassen Sie
die Hände ohne Kraftausübung auf
dem Lenkrad, stellen Sie die Sicher-
heit der Umgebung vor dem und um
das Fahrzeug direkt sicher und fah-
ren Sie langsam vorwärts, während
Sie die Fahrzeuggeschwindigkeit
mithilfe des Bremspedals anpas-
sen. Wenn dies erfolgt, wird ein
hoher Piepton ausgegeben und
gleichzeitig leuchtet auf dem Instru-
ment eine Anzeige auf, danach wird
die Unterstützungssteuerung akti-
viert.
 Bei Beginn des automatischen Lenk-
radbetriebs erscheinen die Anzeige
für automatischen Lenkradbetrieb
und die Unterstützungsstufenan-
zeige ( S.299) im Anzeigebereich.
 Drücken Sie den Schalter für S-IPA,
um die Unterstützungssteuerung zu
deaktivieren.
 Wenn die Fahrzeuggeschwindigkeit
zu hoch ist, wird ein scharfer Piepton
ausgegeben und die Unterstüt-
zungssteuerung wird deaktiviert.
( S.300)
 Wenn sich nach Beginn der Unter-
stützungssteuerung herausstellt,
dass die Lücke zu schmal ist, wird
ein scharfer Piepton ausgegeben
und die Unterstützungssteuerung
wird deaktiviert.
3 Wenn ein gleichmäßiger Piepton
ausgegeben wird und auf der
Anzeige die Stopp-Anzeige
( S.299) angezeigt wird, halten Sie
das Fahrzeug an.
4 Bewegen Sie den Schalthebel auf
R.
5 Nehmen Sie eine normale Sitzhal-
tung zum Rückwärtsfahren ein, las-
sen Sie die Hände ohne
Kraftausübung auf dem Lenkrad,
stellen Sie die Sicherheit der Umge-
bung hinter dem und um das Fahr-

313
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb

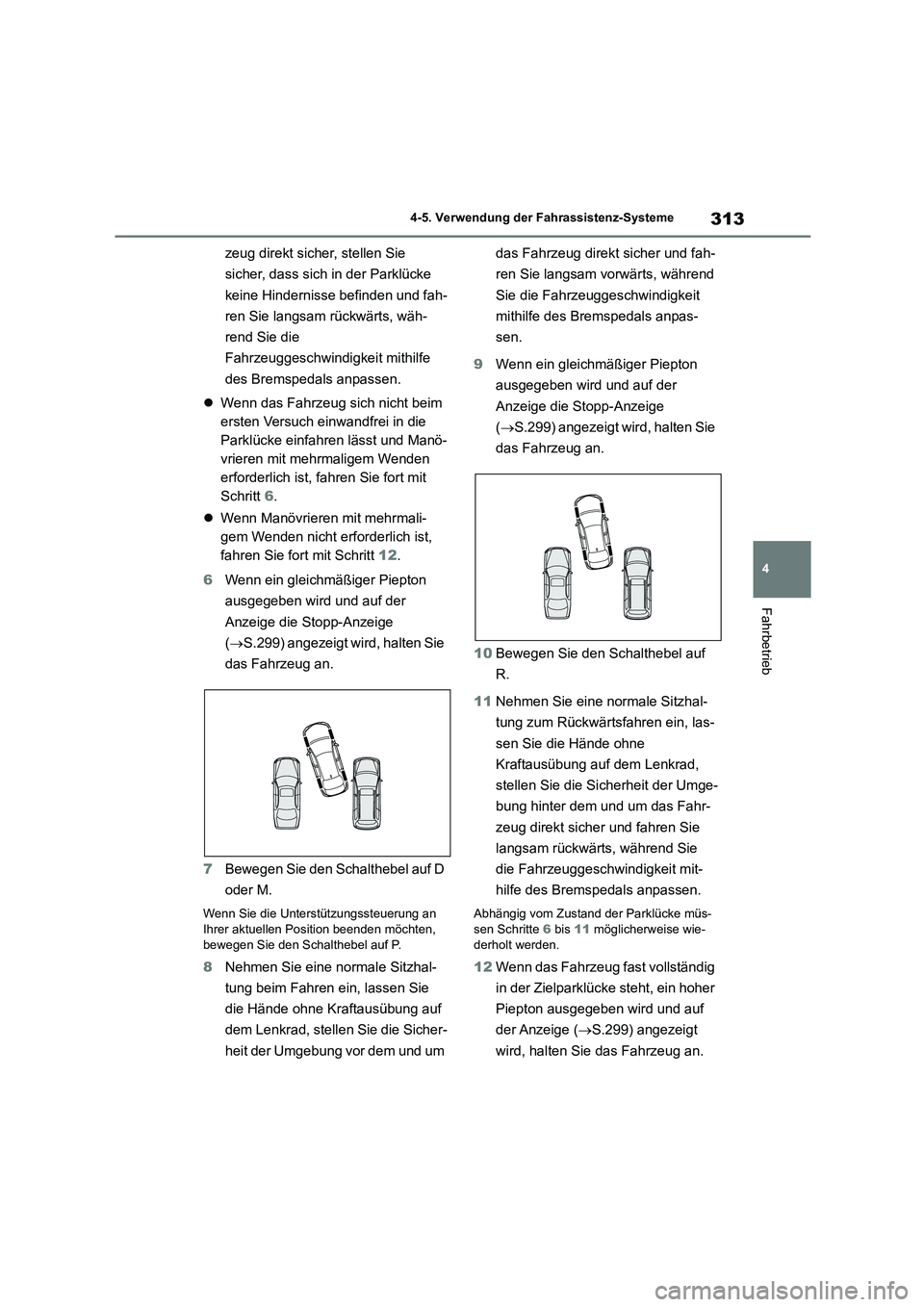

zeug direkt sicher, stellen Sie
sicher, dass sich in der Parklücke
keine Hindernisse befinden und fah-
ren Sie langsam rückwärts, wäh-
rend Sie die
Fahrzeuggeschwindigkeit mithilfe
des Bremspedals anpassen.
 Wenn das Fahrzeug sich nicht beim
ersten Versuch einwandfrei in die
Parklücke einfahren lässt und Manö-
vrieren mit mehrmaligem Wenden
erforderlich ist, fahren Sie fort mit
Schritt 6.
 Wenn Manövrieren mit mehrmali-
gem Wenden nicht erforderlich ist,
fahren Sie fort mit Schritt 12.
6 Wenn ein gleichmäßiger Piepton
ausgegeben wird und auf der
Anzeige die Stopp-Anzeige
( S.299) angezeigt wird, halten Sie
das Fahrzeug an.
7 Bewegen Sie den Schalthebel auf D
oder M.
Wenn Sie die Unterstützungssteuerung an
Ihrer aktuellen Position beenden möchten,
bewegen Sie den Schalthebel auf P.
8 Nehmen Sie eine normale Sitzhal-
tung beim Fahren ein, lassen Sie
die Hände ohne Kraftausübung auf
dem Lenkrad, stellen Sie die Sicher-
heit der Umgebung vor dem und um
das Fahrzeug direkt sicher und fah-
ren Sie langsam vorwärts, während
Sie die Fahrzeuggeschwindigkeit
mithilfe des Bremspedals anpas-
sen.
9 Wenn ein gleichmäßiger Piepton
ausgegeben wird und auf der
Anzeige die Stopp-Anzeige
( S.299) angezeigt wird, halten Sie
das Fahrzeug an.
10 Bewegen Sie den Schalthebel auf
R.
11 Nehmen Sie eine normale Sitzhal-
tung zum Rückwärtsfahren ein, las-
sen Sie die Hände ohne
Kraftausübung auf dem Lenkrad,
stellen Sie die Sicherheit der Umge-
bung hinter dem und um das Fahr-
zeug direkt sicher und fahren Sie
langsam rückwärts, während Sie
die Fahrzeuggeschwindigkeit mit-
hilfe des Bremspedals anpassen.
Abhängig vom Zustand der Parklücke müs-
sen Schritte 6 bis 11 möglicherweise wie-
derholt werden.
12 Wenn das Fahrzeug fast vollständig
in der Zielparklücke steht, ein hoher
Piepton ausgegeben wird und auf
der Anzeige ( S.299) angezeigt
wird, halten Sie das Fahrzeug an.

3144-5. Verwendung der Fahrassistenz-Systeme

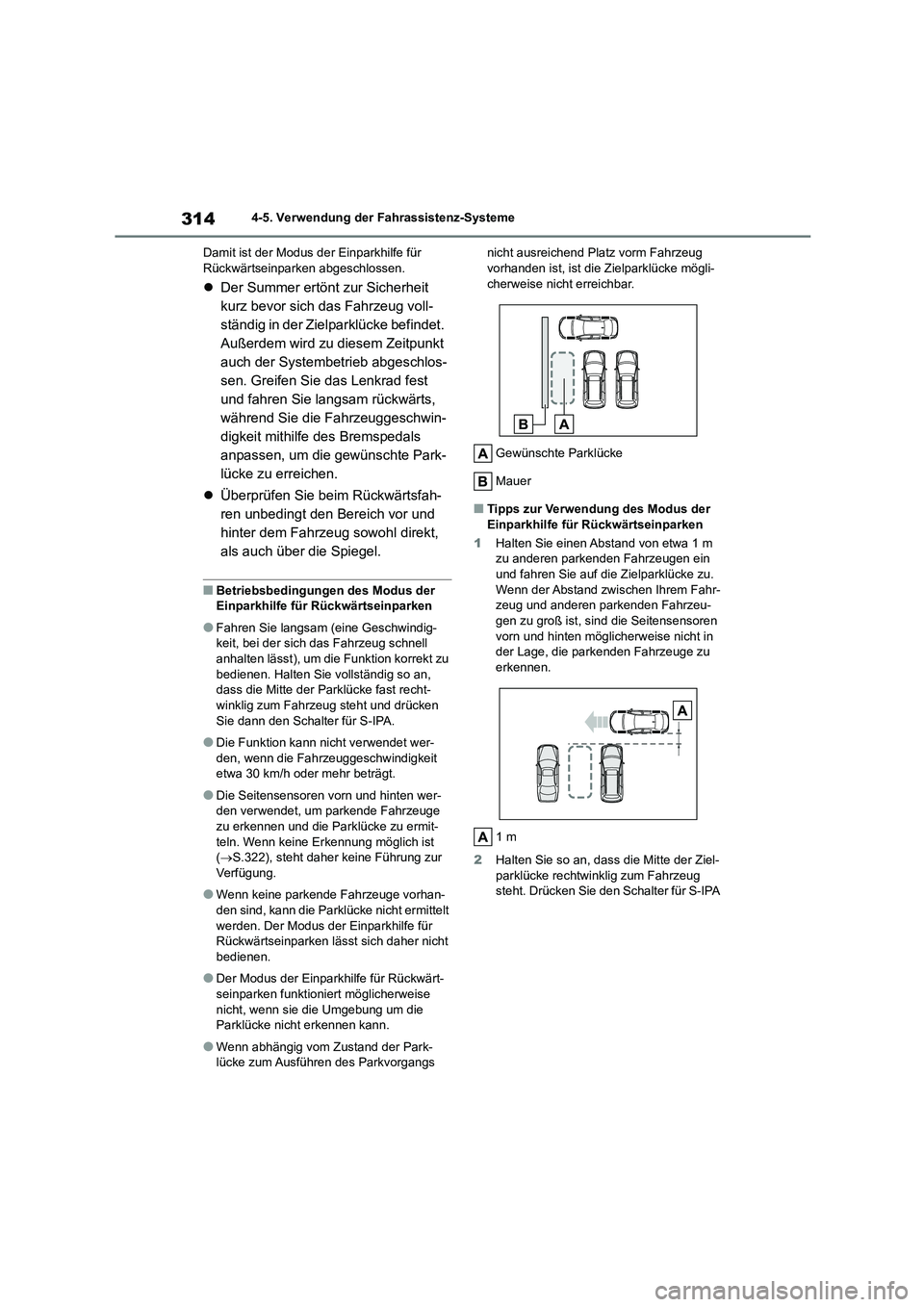

Damit ist der Modus der Einparkhilfe für Rückwärtseinparken abgeschlossen.
 Der Summer ertönt zur Sicherheit
kurz bevor sich das Fahrzeug voll-
ständig in der Zielparklücke befindet.
Außerdem wird zu diesem Zeitpunkt
auch der Systembetrieb abgeschlos-
sen. Greifen Sie das Lenkrad fest
und fahren Sie langsam rückwärts,
während Sie die Fahrzeuggeschwin-
digkeit mithilfe des Bremspedals
anpassen, um die gewünschte Park-
lücke zu erreichen.
 Überprüfen Sie beim Rückwärtsfah-
ren unbedingt den Bereich vor und
hinter dem Fahrzeug sowohl direkt,
als auch über die Spiegel.
■Betriebsbedingungen des Modus der
Einparkhilfe für Rückwärtseinparken
●Fahren Sie langsam (eine Geschwindig-
keit, bei der sich das Fahrzeug schnell anhalten lässt), um die Funktion korrekt zu
bedienen. Halten Sie vollständig so an,
dass die Mitte der Parklücke fast recht- winklig zum Fahrzeug steht und drücken
Sie dann den Schalter für S-IPA.
●Die Funktion kann nicht verwendet wer-
den, wenn die Fahrzeuggeschwindigkeit
etwa 30 km/h oder mehr beträgt.
●Die Seitensensoren vorn und hinten wer-
den verwendet, um parkende Fahrzeuge zu erkennen und die Parklücke zu ermit-
teln. Wenn keine Erkennung möglich ist
( S.322), steht daher keine Führung zur Verfügung.
●Wenn keine parkende Fahrzeuge vorhan-den sind, kann die Parklücke nicht ermittelt
werden. Der Modus der Einparkhilfe für
Rückwärtseinparken lässt sich daher nicht bedienen.
●Der Modus der Einparkhilfe für Rückwärt-seinparken funktioni ert möglicherweise
nicht, wenn sie die Umgebung um die
Parklücke nicht erkennen kann.
●Wenn abhängig vom Zustand der Park-
lücke zum Ausführen des Parkvorgangs
nicht ausreichend Platz vorm Fahrzeug vorhanden ist, ist die Zielparklücke mögli-
cherweise nicht erreichbar.
Gewünschte Parklücke
Mauer
■Tipps zur Verwendung des Modus der
Einparkhilfe für Rückwärtseinparken
1 Halten Sie einen Abstand von etwa 1 m
zu anderen parkenden Fahrzeugen ein
und fahren Sie auf die Zielparklücke zu. Wenn der Abstand zwischen Ihrem Fahr-
zeug und anderen parkenden Fahrzeu-
gen zu groß ist, sind die Seitensensoren vorn und hinten möglicherweise nicht in
der Lage, die parkenden Fahrzeuge zu
erkennen.
1 m
2 Halten Sie so an, dass die Mitte der Ziel-
parklücke rechtwinklig zum Fahrzeug steht. Drücken Sie den Schalter für S-IPA

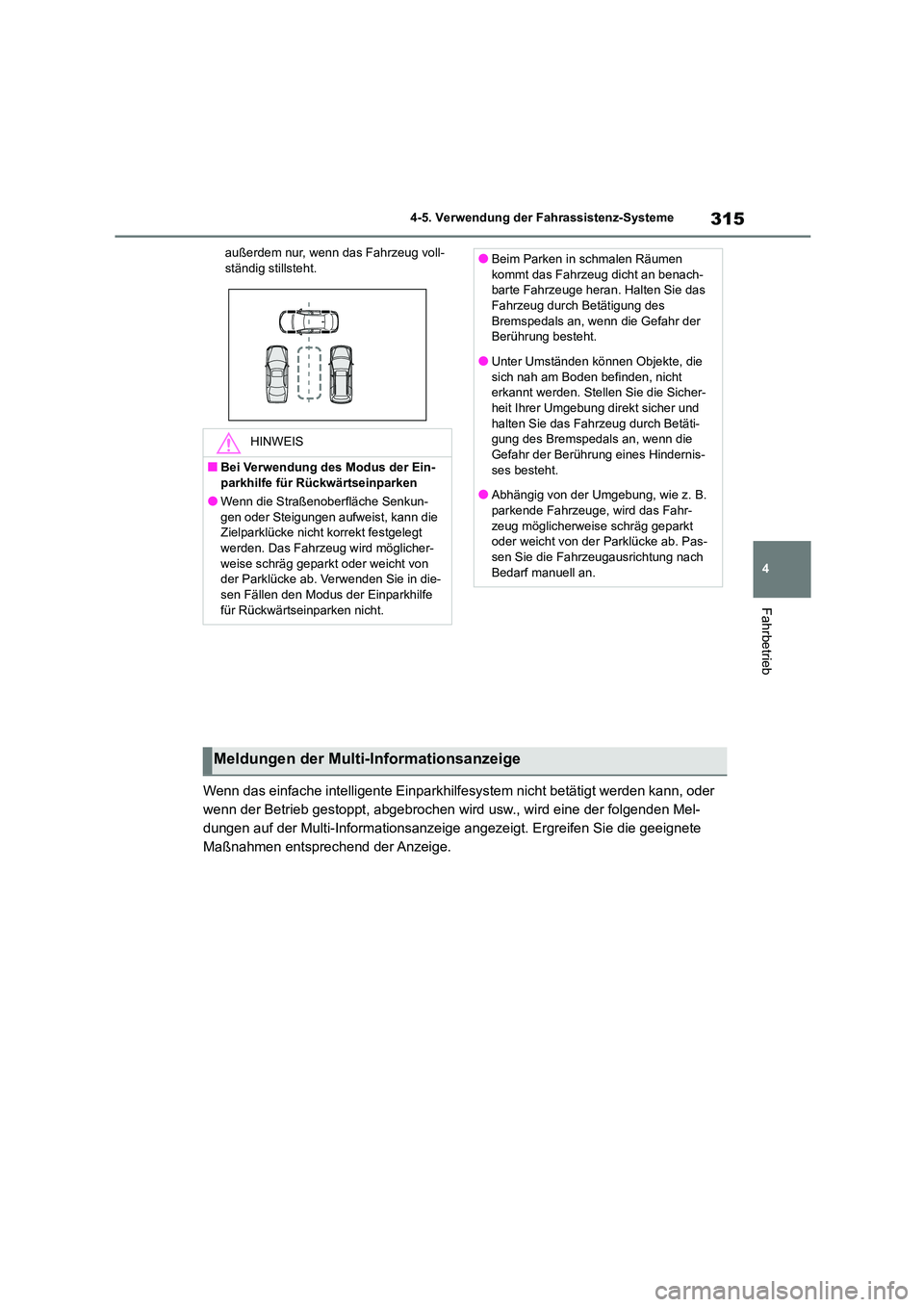

315
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
außerdem nur, wenn das Fahrzeug voll- ständig stillsteht.
Wenn das einfache intelligente Einparkhilfesystem nicht betätigt werden kann, oder
wenn der Betrieb gestoppt, abgebrochen wird usw., wird eine der folgenden Mel-
dungen auf der Multi-Informationsanzeige angezeigt. Ergreifen Sie die geeignete
Maßnahmen entsprechend der Anzeige.
HINWEIS
■Bei Verwendung des Modus der Ein-
parkhilfe für Rückwärtseinparken
●Wenn die Straßenoberfläche Senkun-
gen oder Steigungen aufweist, kann die Zielparklücke nicht korrekt festgelegt
werden. Das Fahrzeug wird möglicher-
weise schräg geparkt oder weicht von der Parklücke ab. Verwenden Sie in die-
sen Fällen den Modus der Einparkhilfe
für Rückwärtseinparken nicht.
●Beim Parken in schmalen Räumen
kommt das Fahrzeug dicht an benach-
barte Fahrzeuge heran. Halten Sie das Fahrzeug durch Betätigung des
Bremspedals an, wenn die Gefahr der
Berührung besteht.
●Unter Umständen können Objekte, die
sich nah am Boden befinden, nicht
erkannt werden. Stellen Sie die Sicher- heit Ihrer Umgebung direkt sicher und
halten Sie das Fahrzeug durch Betäti-
gung des Bremspedals an, wenn die
Gefahr der Berührung eines Hindernis- ses besteht.
●Abhängig von der Umgebung, wie z. B.
parkende Fahrzeuge, wird das Fahr- zeug möglicherweise schräg geparkt
oder weicht von der Parklücke ab. Pas-
sen Sie die Fahrzeugausrichtung nach Bedarf manuell an.
Meldungen der Multi-Informationsanzeige

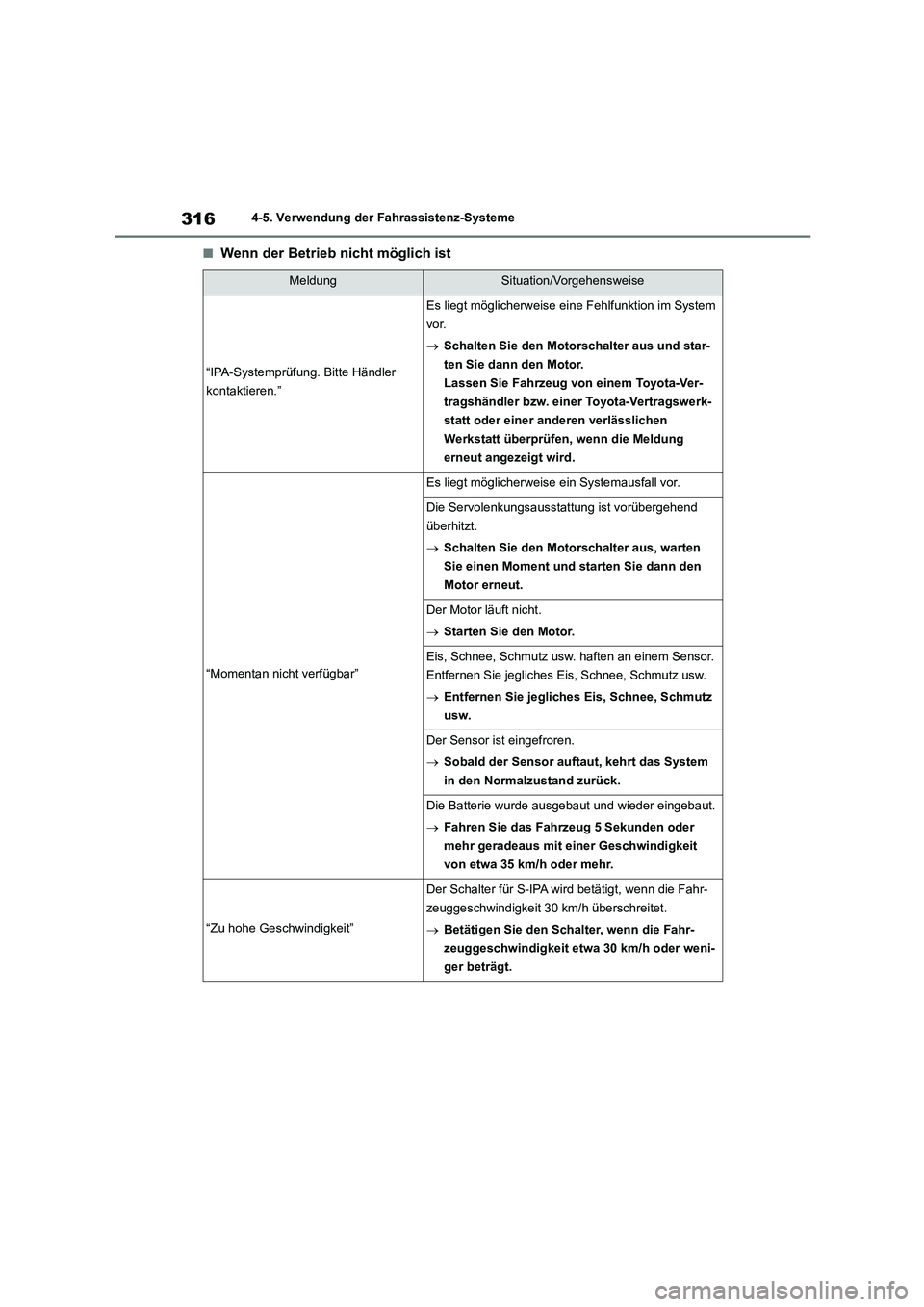

3164-5. Verwendung der Fahrassistenz-Systeme
■Wenn der Betrieb nicht möglich ist
MeldungSituation/Vorgehensweise
“IPA-Systemprüfung. Bitte Händler
kontaktieren.”
Es liegt möglicherweise ei ne Fehlfunktion im System
vor.
 Schalten Sie den Motorschalter aus und star-
ten Sie dann den Motor.
Lassen Sie Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen
Werkstatt überprüfen, wenn die Meldung
erneut angezeigt wird.
“Momentan nicht verfügbar”
Es liegt möglicherweise ein Systemausfall vor.
Die Servolenkungsausstattung ist vorübergehend
überhitzt.
 Schalten Sie den Motorschalter aus, warten
Sie einen Moment und starten Sie dann den
Motor erneut.
Der Motor läuft nicht.
 Starten Sie den Motor.
Eis, Schnee, Schmutz usw. haften an einem Sensor.
Entfernen Sie jegliches Ei s, Schnee, Schmutz usw.
 Entfernen Sie jegliches Eis, Schnee, Schmutz
usw.
Der Sensor ist eingefroren.
 Sobald der Sensor auftaut, kehrt das System
in den Normalzustand zurück.
Die Batterie wurde ausgebaut und wieder eingebaut.
 Fahren Sie das Fahrzeug 5 Sekunden oder
mehr geradeaus mit einer Geschwindigkeit
von etwa 35 km/h oder mehr.
“Zu hohe Geschwindigkeit”
Der Schalter für S-IPA wird betätigt, wenn die Fahr-
zeuggeschwindigkeit 30 km/h überschreitet.
 Betätigen Sie den Schalter, wenn die Fahr-
zeuggeschwindigkeit etwa 30 km/h oder weni-
ger beträgt.

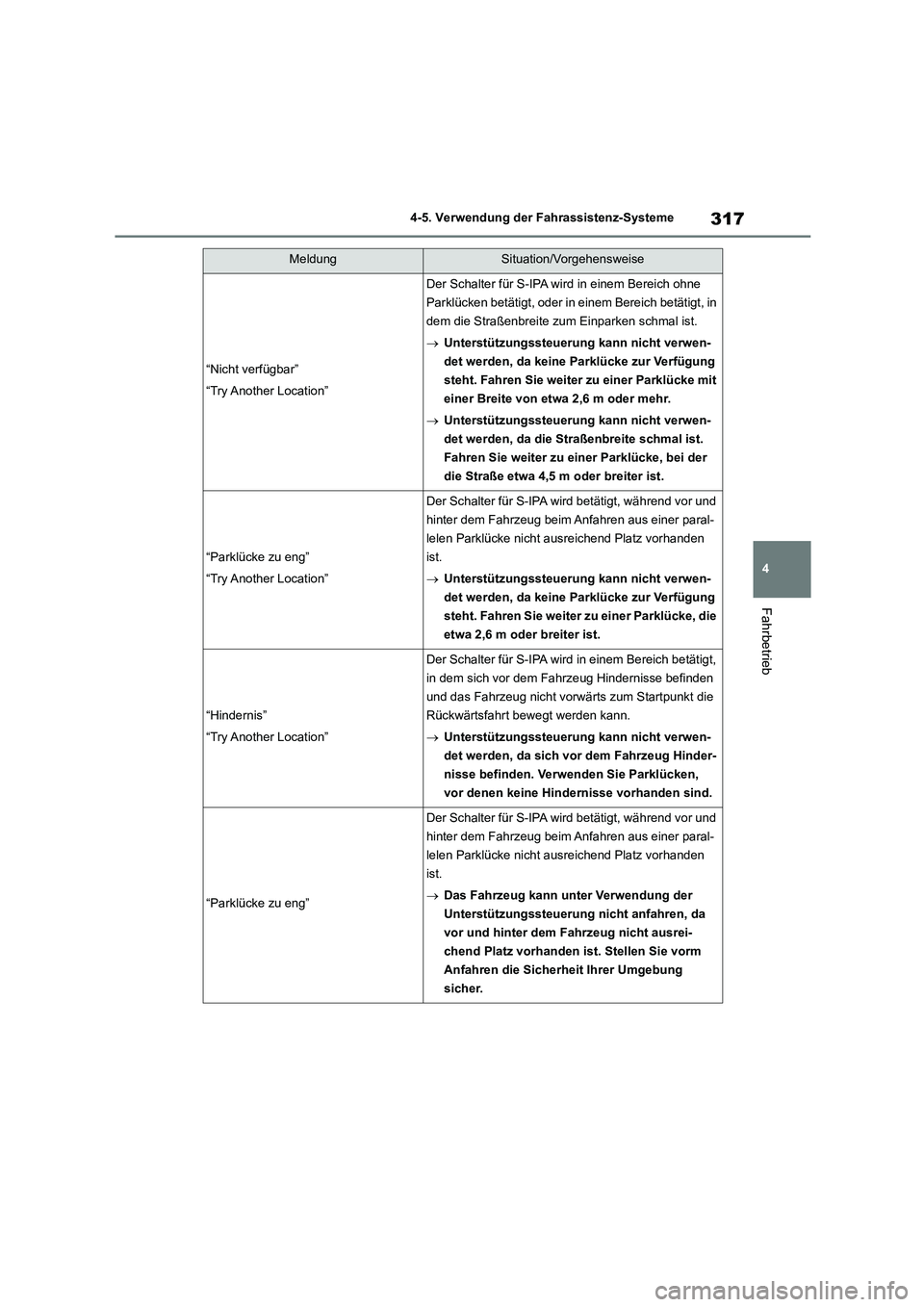

317
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
“Nicht verfügbar”
“Try Another Location”
Der Schalter für S-IPA wird in einem Bereich ohne
Parklücken betätigt, oder in einem Bereich betätigt, in
dem die Straßenbreite zum Einparken schmal ist.
 Unterstützungssteuerung kann nicht verwen-
det werden, da keine Parklücke zur Verfügung
steht. Fahren Sie weiter zu einer Parklücke mit
einer Breite von etwa 2,6 m oder mehr.
 Unterstützungssteuerung kann nicht verwen-
det werden, da die Straßenbreite schmal ist.
Fahren Sie weiter zu einer Parklücke, bei der
die Straße etwa 4,5 m oder breiter ist.
“Parklücke zu eng”
“Try Another Location”
Der Schalter für S-IPA wird betätigt, während vor und
hinter dem Fahrzeug beim Anfahren aus einer paral-
lelen Parklücke nicht ausreichend Platz vorhanden
ist.
 Unterstützungssteuerung kann nicht verwen-
det werden, da keine Parklücke zur Verfügung
steht. Fahren Sie weiter zu einer Parklücke, die
etwa 2,6 m oder breiter ist.
“Hindernis”
“Try Another Location”
Der Schalter für S-IPA wird in einem Bereich betätigt,
in dem sich vor dem Fahrzeug Hindernisse befinden
und das Fahrzeug nicht vorwärts zum Startpunkt die
Rückwärtsfahrt bewegt werden kann.
 Unterstützungssteuerung kann nicht verwen-
det werden, da sich vor dem Fahrzeug Hinder-
nisse befinden. Verwenden Sie Parklücken,
vor denen keine Hindernisse vorhanden sind.
“Parklücke zu eng”
Der Schalter für S-IPA wird betätigt, während vor und
hinter dem Fahrzeug beim Anfahren aus einer paral-
lelen Parklücke nicht ausreichend Platz vorhanden
ist.
 Das Fahrzeug kann unter Verwendung der
Unterstützungssteuerung nicht anfahren, da
vor und hinter dem Fahrzeug nicht ausrei-
chend Platz vorhanden ist. Stellen Sie vorm
Anfahren die Sicherheit Ihrer Umgebung
sicher.
MeldungSituation/Vorgehensweise

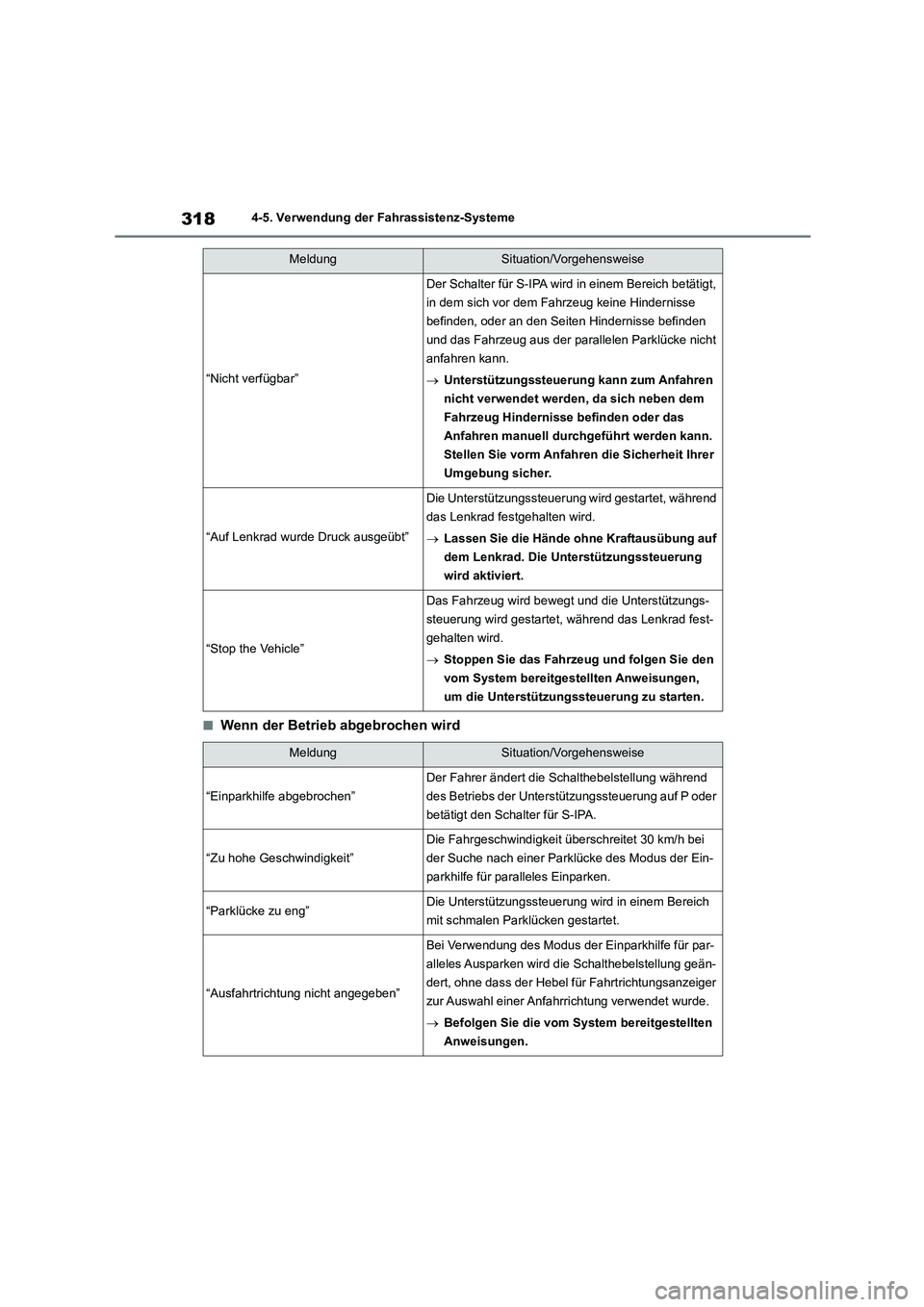

3184-5. Verwendung der Fahrassistenz-Systeme
■Wenn der Betrieb abgebrochen wird
“Nicht verfügbar”
Der Schalter für S-IPA wird in einem Bereich betätigt,
in dem sich vor dem Fahrzeug keine Hindernisse
befinden, oder an den Seiten Hindernisse befinden
und das Fahrzeug aus der par allelen Parklücke nicht
anfahren kann.
 Unterstützungssteuerung kann zum Anfahren
nicht verwendet werden, da sich neben dem
Fahrzeug Hindernisse befinden oder das
Anfahren manuell durchgeführt werden kann.
Stellen Sie vorm Anfahren die Sicherheit Ihrer
Umgebung sicher.
“Auf Lenkrad wurde Druck ausgeübt”
Die Unterstützungssteuerung wird gestartet, während
das Lenkrad festgehalten wird.
 Lassen Sie die Hände ohne Kraftausübung auf
dem Lenkrad. Die Unterstützungssteuerung
wird aktiviert.
“Stop the Vehicle”
Das Fahrzeug wird bewegt und die Unterstützungs-
steuerung wird gestartet, während das Lenkrad fest-
gehalten wird.
 Stoppen Sie das Fahrzeug und folgen Sie den
vom System bereitgestellten Anweisungen,
um die Unterstützungssteuerung zu starten.
MeldungSituation/Vorgehensweise
“Einparkhilfe abgebrochen”
Der Fahrer ändert die Schal thebelstellung während
des Betriebs der Unterstützungssteuerung auf P oder
betätigt den Schalter für S-IPA.
“Zu hohe Geschwindigkeit”
Die Fahrgeschwindigkeit überschreitet 30 km/h bei
der Suche nach einer Parklücke des Modus der Ein-
parkhilfe für paralleles Einparken.
“Parklücke zu eng”Die Unterstützungssteuerung wird in einem Bereich
mit schmalen Parklücken gestartet.
“Ausfahrtrichtung nicht angegeben”
Bei Verwendung des Modus der Einparkhilfe für par-
alleles Ausparken wird die Schalthebelstellung geän-
dert, ohne dass der Hebel für Fahrtrichtungsanzeiger
zur Auswahl einer Anfahrrichtung verwendet wurde.
 Befolgen Sie die vom System bereitgestellten
Anweisungen.
MeldungSituation/Vorgehensweise
