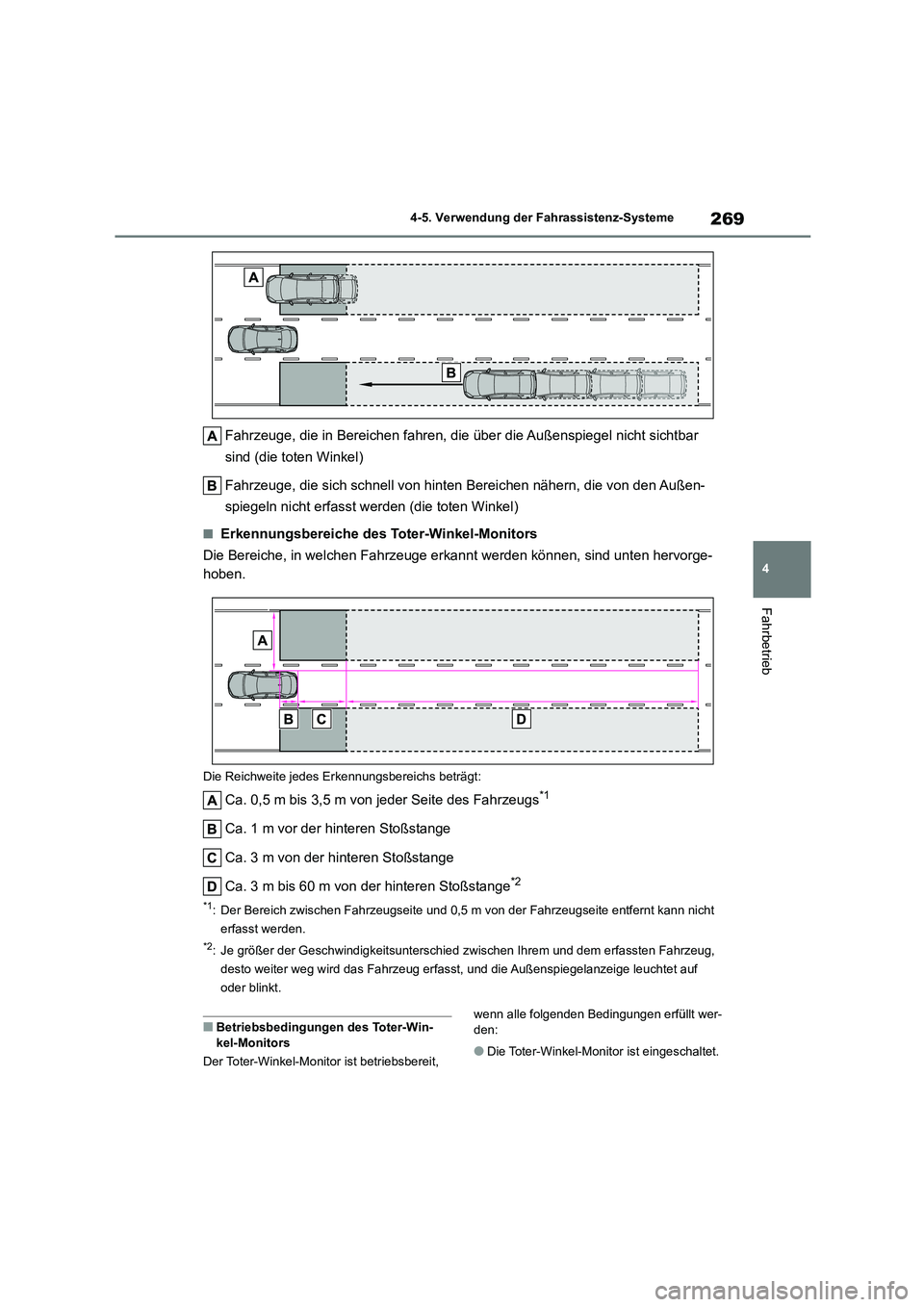

TOYOTA COROLLA 2022 Betriebsanleitungen (in German)

269
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Fahrzeuge, die in Bereichen fahren, die über die Außenspiegel nicht sichtbar
sind (die toten Winkel)
Fahrzeuge, die sich schnell von hinten Bereichen nähern, die von den Außen-
spiegeln nicht erfasst werden (die toten Winkel)
■Erkennungsbereiche des Toter-Winkel-Monitors
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten hervorge-
hoben.
Die Reichweite jedes Erkennungsbereichs beträgt:
Ca. 0,5 m bis 3,5 m von jeder Seite des Fahrzeugs*1
Ca. 1 m vor der hinteren Stoßstange
Ca. 3 m von der hinteren Stoßstange
Ca. 3 m bis 60 m von der hinteren Stoßstange*2
*1: Der Bereich zwischen Fahrzeugseite und 0,5 m von der Fahrzeugseite entfernt kann nicht
erfasst werden.
*2: Je größer der Geschwindigkeitsunterschied zwischen Ihrem und dem erfassten Fahrzeug,
desto weiter weg wird das Fahrzeug erfass t, und die Außenspiegelanzeige leuchtet auf
oder blinkt.
■Betriebsbedingungen des Toter-Win- kel-Monitors
Der Toter-Winkel-Monitor ist betriebsbereit,
wenn alle folgenden Bedingungen erfüllt wer-
den:
●Die Toter-Winkel-Monito r ist eingeschaltet.

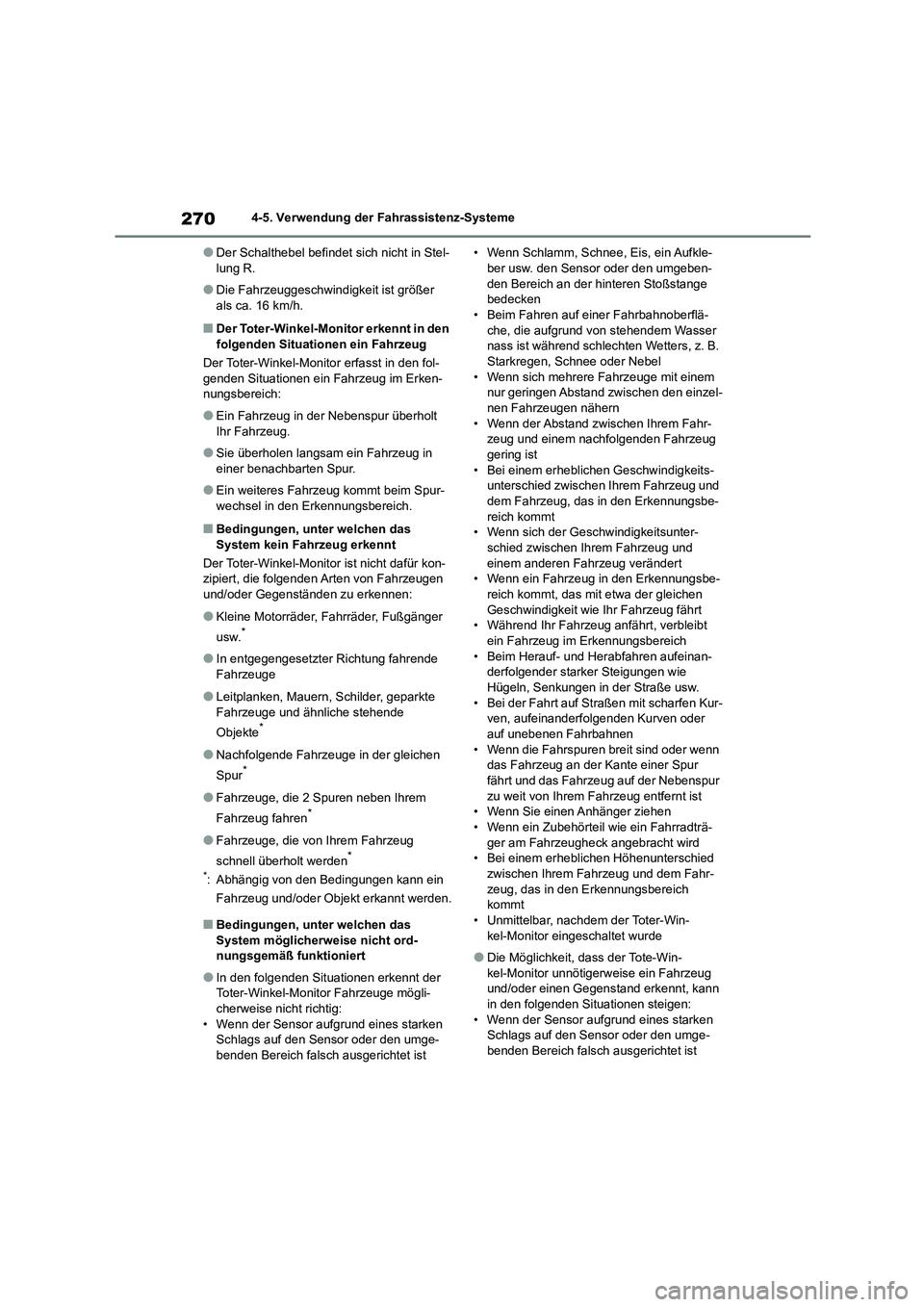

2704-5. Verwendung der Fahrassistenz-Systeme
●Der Schalthebel befindet sich nicht in Stel- lung R.
●Die Fahrzeuggeschwindigkeit ist größer als ca. 16 km/h.
■Der Toter-Winkel-Monitor erkennt in den
folgenden Situationen ein Fahrzeug
Der Toter-Winkel-Monitor erfasst in den fol-
genden Situationen ein Fahrzeug im Erken- nungsbereich:
●Ein Fahrzeug in der Nebenspur überholt
Ihr Fahrzeug.
●Sie überholen langsam ein Fahrzeug in
einer benachbarten Spur.
●Ein weiteres Fahrzeug kommt beim Spur-
wechsel in den Erkennungsbereich.
■Bedingungen, unter welchen das System kein Fahrzeug erkennt
Der Toter-Winkel-Monitor ist nicht dafür kon-
zipiert, die folgenden Arten von Fahrzeugen
und/oder Gegenständen zu erkennen:
●Kleine Motorräder, Fahrräder, Fußgänger
usw.*
●In entgegengesetzter Richtung fahrende
Fahrzeuge
●Leitplanken, Mauern, Schilder, geparkte
Fahrzeuge und ähnliche stehende
Objekte*
●Nachfolgende Fahrzeuge in der gleichen
Spur*
●Fahrzeuge, die 2 Spuren neben Ihrem
Fahrzeug fahren*
●Fahrzeuge, die von Ihrem Fahrzeug
schnell überholt werden*
*: Abhängig von den Bedingungen kann ein
Fahrzeug und/oder Objekt erkannt werden.
■Bedingungen, unter welchen das
System möglicherweise nicht ord- nungsgemäß funktioniert
●In den folgenden Situationen erkennt der Toter-Winkel-Monitor Fahrzeuge mögli-
cherweise nicht richtig:
• Wenn der Sensor aufgrund eines starken Schlags auf den Sensor oder den umge-
benden Bereich falsch ausgerichtet ist
• Wenn Schlamm, Schnee, Eis, ein Aufkle- ber usw. den Sensor oder den umgeben-
den Bereich an der hinteren Stoßstange
bedecken • Beim Fahren auf einer Fahrbahnoberflä-
che, die aufgrund von stehendem Wasser
nass ist während schlechten Wetters, z. B. Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge mit einem
nur geringen Abstand zwischen den einzel- nen Fahrzeugen nähern
• Wenn der Abstand zwischen Ihrem Fahr-
zeug und einem nachfolgenden Fahrzeug
gering ist • Bei einem erheblichen Geschwindigkeits-
unterschied zwischen Ihrem Fahrzeug und
dem Fahrzeug, das in den Erkennungsbe- reich kommt
• Wenn sich der Geschwindigkeitsunter-
schied zwischen Ihrem Fahrzeug und einem anderen Fahrzeug verändert
• Wenn ein Fahrzeug in den Erkennungsbe-
reich kommt, das mit etwa der gleichen Geschwindigkeit wie Ihr Fahrzeug fährt
• Während Ihr Fahrzeug anfährt, verbleibt
ein Fahrzeug im Erkennungsbereich • Beim Herauf- und Herabfahren aufeinan-
derfolgender starker Steigungen wie
Hügeln, Senkungen in der Straße usw. • Bei der Fahrt auf Straßen mit scharfen Kur-
ven, aufeinanderfolgenden Kurven oder
auf unebenen Fahrbahnen • Wenn die Fahrspuren breit sind oder wenn
das Fahrzeug an der Kante einer Spur
fährt und das Fahrzeug auf der Nebenspur zu weit von Ihrem Fahrzeug entfernt ist
• Wenn Sie einen Anhänger ziehen
• Wenn ein Zubehörteil wie ein Fahrradträ- ger am Fahrzeugheck angebracht wird
• Bei einem erheblichen Höhenunterschied
zwischen Ihrem Fahrzeug und dem Fahr- zeug, das in den Erkennungsbereich
kommt
• Unmittelbar, nachdem der Toter-Win- kel-Monitor eingeschaltet wurde
●Die Möglichkeit, dass der Tote-Win-kel-Monitor unnötigerweise ein Fahrzeug
und/oder einen Gegenstand erkennt, kann
in den folgenden Situationen steigen: • Wenn der Sensor aufgrund eines starken
Schlags auf den Sensor oder den umge-
benden Bereich falsch ausgerichtet ist

271
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
• Wenn der Abstand zwischen Ihrem Fahr- zeug und einer Leitplanke, Wand usw, die
in den Erkennungsbereich kommt, klein ist
• Beim Herauf- und Herabfahren aufeinan- derfolgender starker Steigungen wie
Hügeln, Senkungen in der Straße usw.
• Wenn die Fahrspuren schmal sind oder Sie an der Kante einer Spur fahren und ein
Fahrzeug, das auf einer anderen als den
Nebenspuren fährt, in den Erkennungsbe- reich eindringt
• Bei der Fahrt auf Straßen mit scharfen Kur-
ven, aufeinanderfolgenden Kurven oder
auf unebenen Fahrbahnen • Wenn die Reifen rutschen oder durchdre-
hen
• Wenn der Abstand zwischen Ihrem Fahr- zeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn ein Zubehörteil wie ein Fahrradträ- ger am Fahrzeugheck angebracht wird
*: Je nach Ausstattung

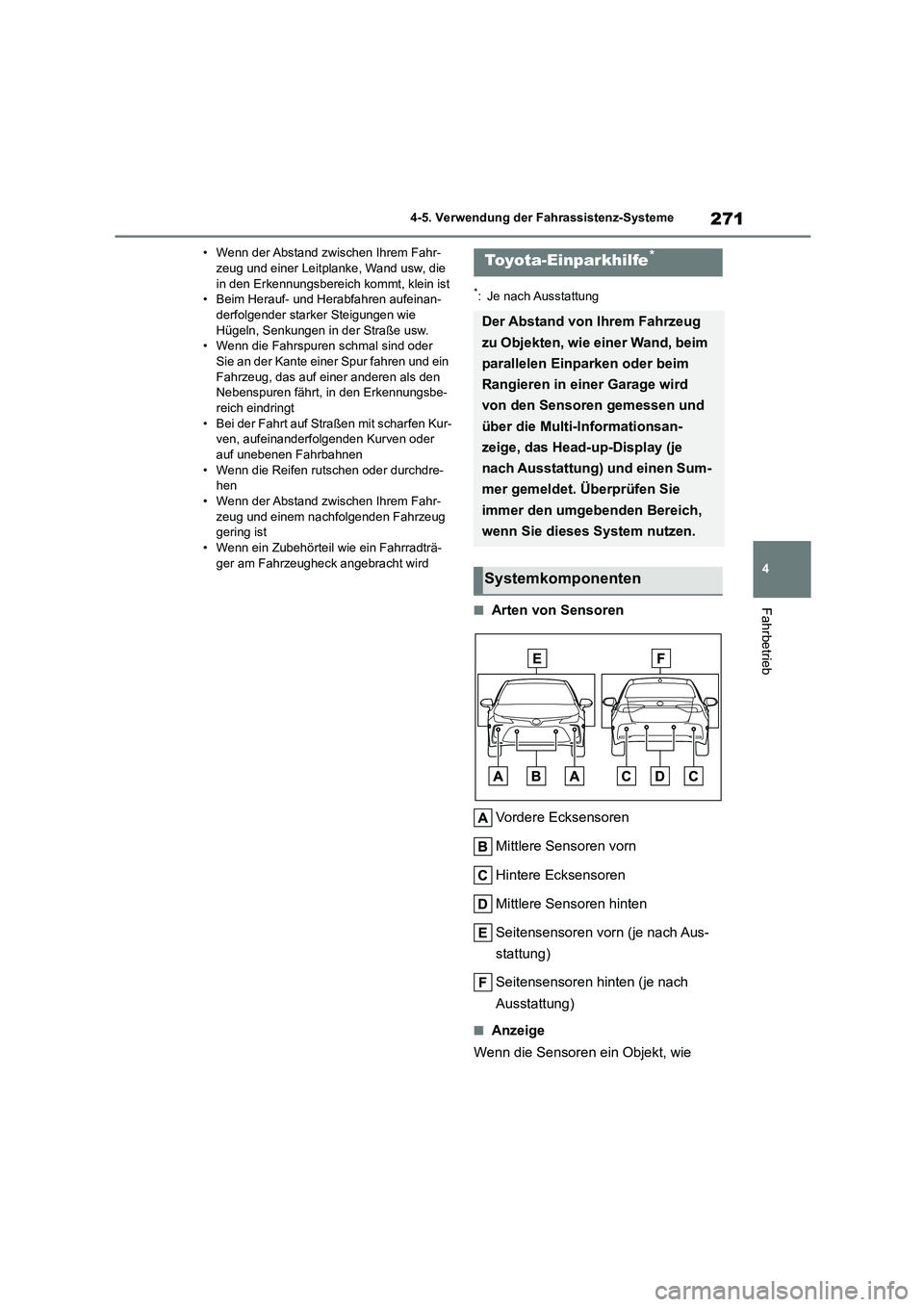

■Arten von Sensoren
Vordere Ecksensoren
Mittlere Sensoren vorn
Hintere Ecksensoren
Mittlere Sensoren hinten
Seitensensoren vorn (je nach Aus-
stattung)
Seitensensoren hinten (je nach
Ausstattung)
■Anzeige
Wenn die Sensoren ein Objekt, wie
Toyota-Einparkhilfe*
Der Abstand von Ihrem Fahrzeug
zu Objekten, wie einer Wand, beim
parallelen Einparken oder beim
Rangieren in einer Garage wird
von den Sensoren gemessen und
über die Multi-Informationsan-
zeige, das Head-up-Display (je
nach Ausstattung) und einen Sum-
mer gemeldet. Überprüfen Sie
immer den umgebenden Bereich,
wenn Sie dieses System nutzen.
Systemkomponenten

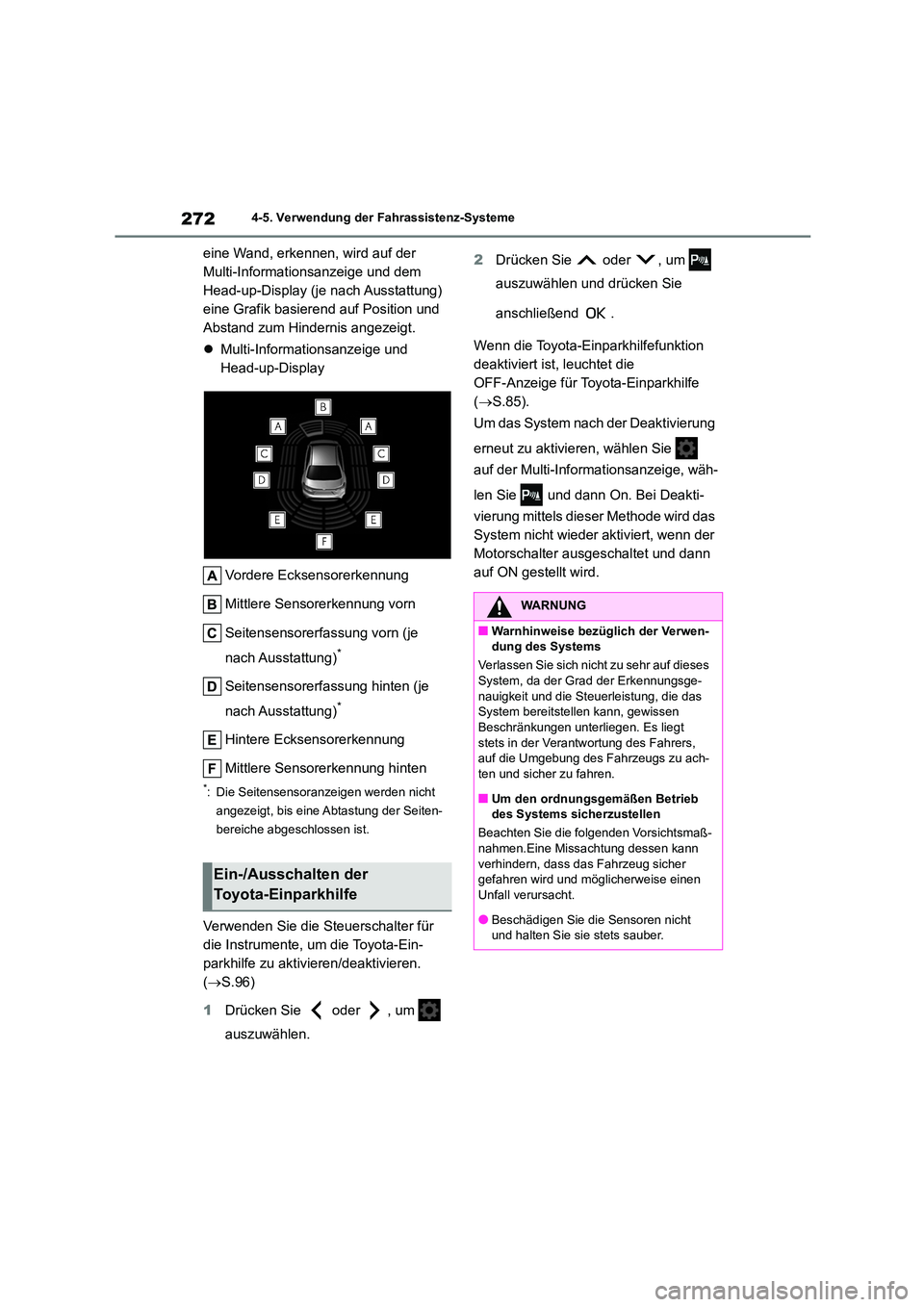

2724-5. Verwendung der Fahrassistenz-Systeme
eine Wand, erkennen, wird auf der
Multi-Informationsanzeige und dem
Head-up-Display (je nach Ausstattung)
eine Grafik basierend auf Position und
Abstand zum Hindernis angezeigt.
 Multi-Informationsanzeige und
Head-up-Display
Vordere Ecksensorerkennung
Mittlere Sensorerkennung vorn
Seitensensorerfassung vorn (je
nach Ausstattung)*
Seitensensorerfassung hinten (je
nach Ausstattung)*
Hintere Ecksensorerkennung
Mittlere Sensorerkennung hinten
*: Die Seitensensoranzeigen werden nicht
angezeigt, bis eine Abtastung der Seiten-
bereiche abgeschlossen ist.
Verwenden Sie die Steuerschalter für
die Instrumente, um die Toyota-Ein-
parkhilfe zu aktivieren/deaktivieren.
( S.96)
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
auszuwählen und drücken Sie
anschließend .
Wenn die Toyota-Einparkhilfefunktion
deaktiviert ist, leuchtet die
OFF-Anzeige für Toyota-Einparkhilfe
( S.85).
Um das System nach der Deaktivierung
erneut zu aktivieren, wählen Sie
auf der Multi-Informationsanzeige, wäh-
len Sie und dann On. Bei Deakti-
vierung mittels dieser Methode wird das
System nicht wieder aktiviert, wenn der
Motorschalter ausgeschaltet und dann
auf ON gestellt wird.
Ein-/Ausschalten der
Toyota-Einparkhilfe
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung des Systems
Verlassen Sie sich nicht zu sehr auf dieses
System, da der Grad der Erkennungsge- nauigkeit und die Steuerleistung, die das
System bereitstell en kann, gewissen
Beschränkungen unterliegen. Es liegt stets in der Verantwortung des Fahrers,
auf die Umgebung des Fahrzeugs zu ach-
ten und sicher zu fahren.
■Um den ordnungsgemäßen Betrieb
des Systems sicherzustellen
Beachten Sie die folgenden Vorsichtsmaß-
nahmen.Eine Missachtung dessen kann verhindern, dass das Fahrzeug sicher
gefahren wird und möglicherweise einen
Unfall verursacht.
●Beschädigen Sie die Sensoren nicht
und halten Sie sie stets sauber.

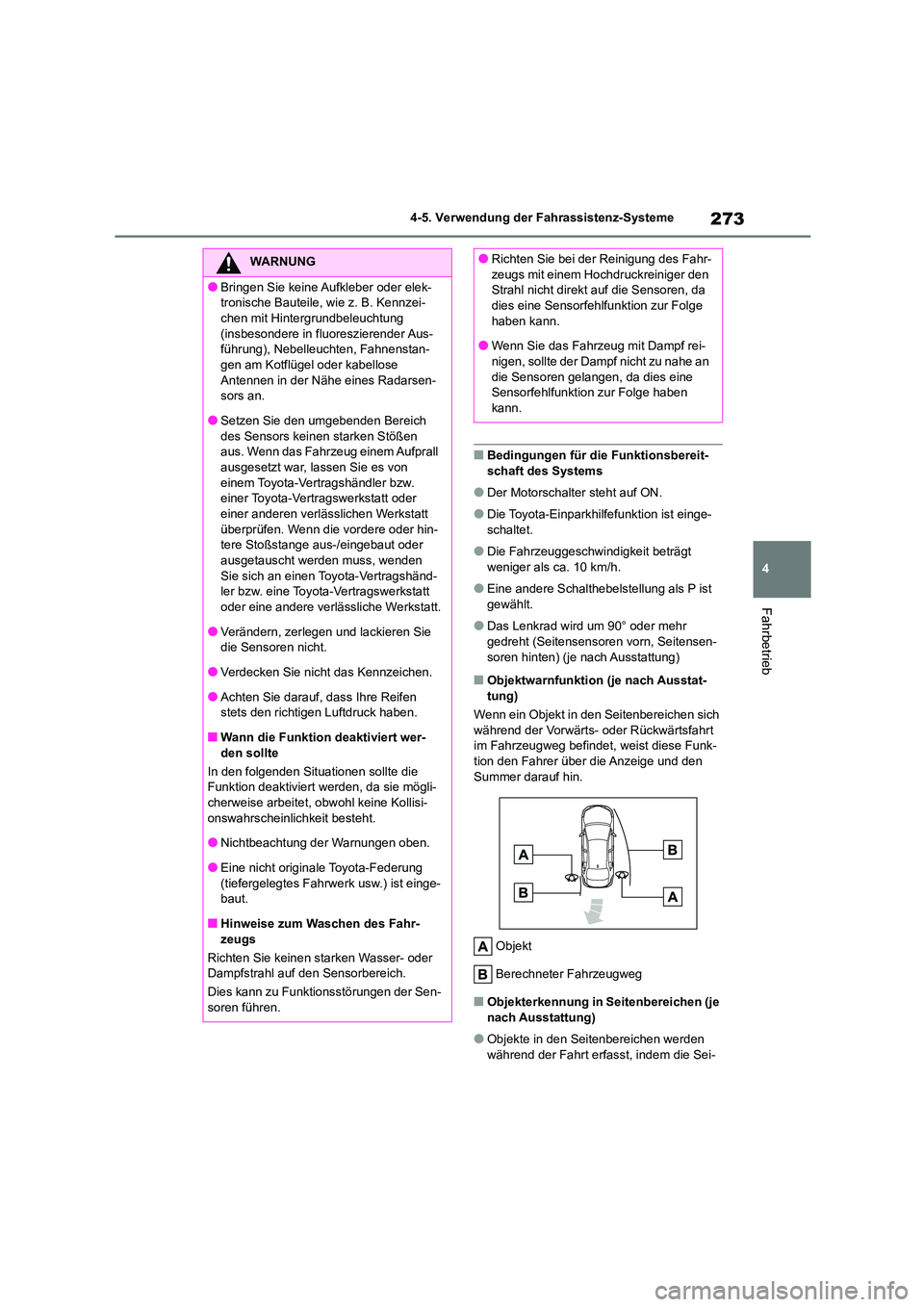

273
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
■Bedingungen für die Funktionsbereit-
schaft des Systems
●Der Motorschalter steht auf ON.
●Die Toyota-Einparkhilfefunktion ist einge-
schaltet.
●Die Fahrzeuggeschwindigkeit beträgt
weniger als ca. 10 km/h.
●Eine andere Schalthebelst ellung als P ist
gewählt.
●Das Lenkrad wird um 90° oder mehr
gedreht (Seitensensoren vorn, Seitensen-
soren hinten) (je nach Ausstattung)
■Objektwarnfunktion (je nach Ausstat- tung)
Wenn ein Objekt in den Seitenbereichen sich
während der Vorwärts- oder Rückwärtsfahrt
im Fahrzeugweg befindet, weist diese Funk- tion den Fahrer über die Anzeige und den
Summer darauf hin.
Objekt
Berechneter Fahrzeugweg
■Objekterkennung in Seitenbereichen (je
nach Ausstattung)
●Objekte in den Seitenbereichen werden
während der Fahrt erfasst, indem die Sei-
WARNUNG
●Bringen Sie keine Au fkleber oder elek-
tronische Bauteile, wie z. B. Kennzei-
chen mit Hintergrundbeleuchtung (insbesondere in fluoreszierender Aus-
führung), Nebelleuchten, Fahnenstan-
gen am Kotflügel oder kabellose Antennen in der Nähe eines Radarsen-
sors an.
●Setzen Sie den umgebenden Bereich des Sensors keinen starken Stößen
aus. Wenn das Fahrzeug einem Aufprall
ausgesetzt war, lassen Sie es von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt überprüfen. Wenn die vordere oder hin-
tere Stoßstange aus-/eingebaut oder
ausgetauscht werden muss, wenden Sie sich an einen Toyota-Vertragshänd-
ler bzw. eine Toyota-Vertragswerkstatt
oder eine andere verlässliche Werkstatt.
●Verändern, zerlegen und lackieren Sie
die Sensoren nicht.
●Verdecken Sie nicht das Kennzeichen.
●Achten Sie darauf, dass Ihre Reifen stets den richtigen Luftdruck haben.
■Wann die Funktion deaktiviert wer-
den sollte
In den folgenden Situationen sollte die Funktion deaktiviert werden, da sie mögli-
cherweise arbeitet, obw ohl keine Kollisi-
onswahrscheinlichkeit besteht.
●Nichtbeachtung der Warnungen oben.
●Eine nicht originale Toyota-Federung
(tiefergelegtes Fahrwerk usw.) ist einge- baut.
■Hinweise zum Waschen des Fahr-
zeugs
Richten Sie keinen starken Wasser- oder Dampfstrahl auf den Sensorbereich.
Dies kann zu Funktionsstörungen der Sen-
soren führen.
●Richten Sie bei der Reinigung des Fahr-
zeugs mit einem Hochdruckreiniger den
Strahl nicht direkt auf die Sensoren, da dies eine Sensorfehlfunktion zur Folge
haben kann.
●Wenn Sie das Fahrzeug mit Dampf rei- nigen, sollte der Dampf nicht zu nahe an
die Sensoren gelangen, da dies eine
Sensorfehlfunktion zur Folge haben kann.

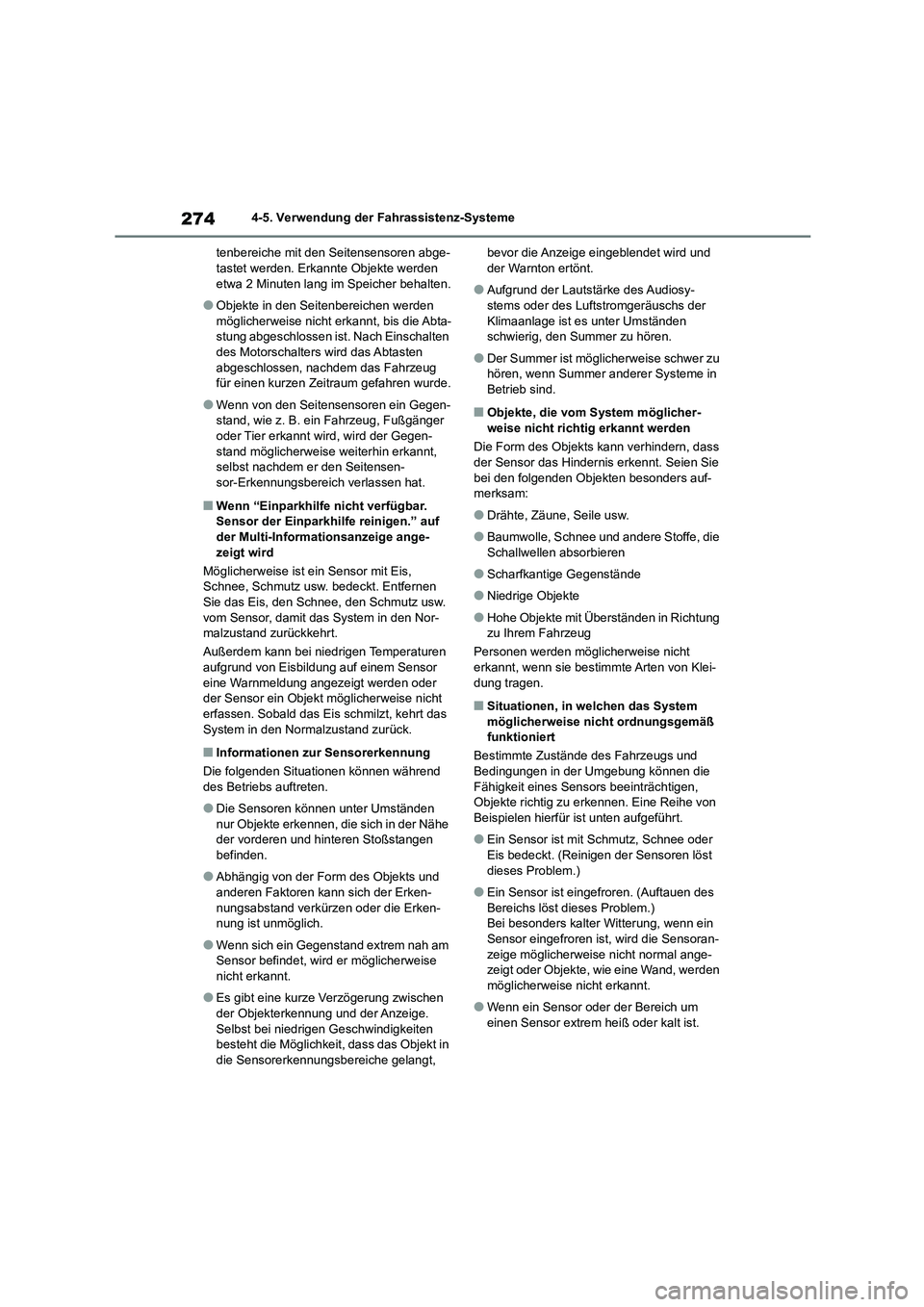

2744-5. Verwendung der Fahrassistenz-Systeme
tenbereiche mit den Seitensensoren abge- tastet werden. Erkannte Objekte werden
etwa 2 Minuten lang im Speicher behalten.
●Objekte in den Seitenbereichen werden
möglicherweise nicht erkannt, bis die Abta-
stung abgeschlossen ist. Nach Einschalten des Motorschalters wird das Abtasten
abgeschlossen, nachdem das Fahrzeug
für einen kurzen Zeitraum gefahren wurde.
●Wenn von den Seitensensoren ein Gegen-
stand, wie z. B. ein Fahrzeug, Fußgänger
oder Tier erkannt wird, wird der Gegen- stand möglicherweise weiterhin erkannt,
selbst nachdem er den Seitensen-
sor-Erkennungsbereich verlassen hat.
■Wenn “Einparkhilfe nicht verfügbar. Sensor der Einparkh ilfe reinigen.” auf
der Multi-Informat ionsanzeige ange-
zeigt wird
Möglicherweise ist ein Sensor mit Eis, Schnee, Schmutz usw. bedeckt. Entfernen
Sie das Eis, den Schnee, den Schmutz usw.
vom Sensor, damit das System in den Nor- malzustand zurückkehrt.
Außerdem kann bei niedrigen Temperaturen
aufgrund von Eisbildung auf einem Sensor
eine Warnmeldung angezeigt werden oder der Sensor ein Objekt möglicherweise nicht
erfassen. Sobald das Ei s schmilzt, kehrt das
System in den Normalzustand zurück.
■Informationen zur Sensorerkennung
Die folgenden Situationen können während des Betriebs auftreten.
●Die Sensoren können unter Umständen nur Objekte erkennen, die sich in der Nähe
der vorderen und hinteren Stoßstangen
befinden.
●Abhängig von der Form des Objekts und
anderen Faktoren kann sich der Erken- nungsabstand verkürzen oder die Erken-
nung ist unmöglich.
●Wenn sich ein Gegenstand extrem nah am
Sensor befindet, wird er möglicherweise
nicht erkannt.
●Es gibt eine kurze Verzögerung zwischen
der Objekterkennung und der Anzeige. Selbst bei niedrigen Geschwindigkeiten
besteht die Möglichkeit, dass das Objekt in
die Sensorerkennungsbereiche gelangt,
bevor die Anzeige eingeblendet wird und der Warnton ertönt.
●Aufgrund der Lautstärke des Audiosy-stems oder des Luftstromgeräuschs der
Klimaanlage ist es unter Umständen
schwierig, den Summer zu hören.
●Der Summer ist möglicherweise schwer zu
hören, wenn Summer anderer Systeme in Betrieb sind.
■Objekte, die vom System möglicher-
weise nicht richtig erkannt werden
Die Form des Objekts kann verhindern, dass
der Sensor das Hindernis erkennt. Seien Sie
bei den folgenden Objekten besonders auf- merksam:
●Drähte, Zäune, Seile usw.
●Baumwolle, Schnee und andere Stoffe, die
Schallwellen absorbieren
●Scharfkantige Gegenstände
●Niedrige Objekte
●Hohe Objekte mit Überständen in Richtung zu Ihrem Fahrzeug
Personen werden möglicherweise nicht
erkannt, wenn sie bestimmte Arten von Klei-
dung tragen.
■Situationen, in welchen das System möglicherweise nicht ordnungsgemäß
funktioniert
Bestimmte Zustände des Fahrzeugs und
Bedingungen in der Umgebung können die Fähigkeit eines Sens ors beeinträchtigen,
Objekte richtig zu erkennen. Eine Reihe von
Beispielen hierfür ist unten aufgeführt.
●Ein Sensor ist mit Schmutz, Schnee oder
Eis bedeckt. (Reinigen der Sensoren löst dieses Problem.)
●Ein Sensor ist eingefroren. (Auftauen des Bereichs löst dieses Problem.)
Bei besonders kalter Witterung, wenn ein
Sensor eingefroren ist, wird die Sensoran- zeige möglicherweise nicht normal ange-
zeigt oder Objekte, wie eine Wand, werden
möglicherweise nicht erkannt.
●Wenn ein Sensor oder der Bereich um
einen Sensor extrem heiß oder kalt ist.

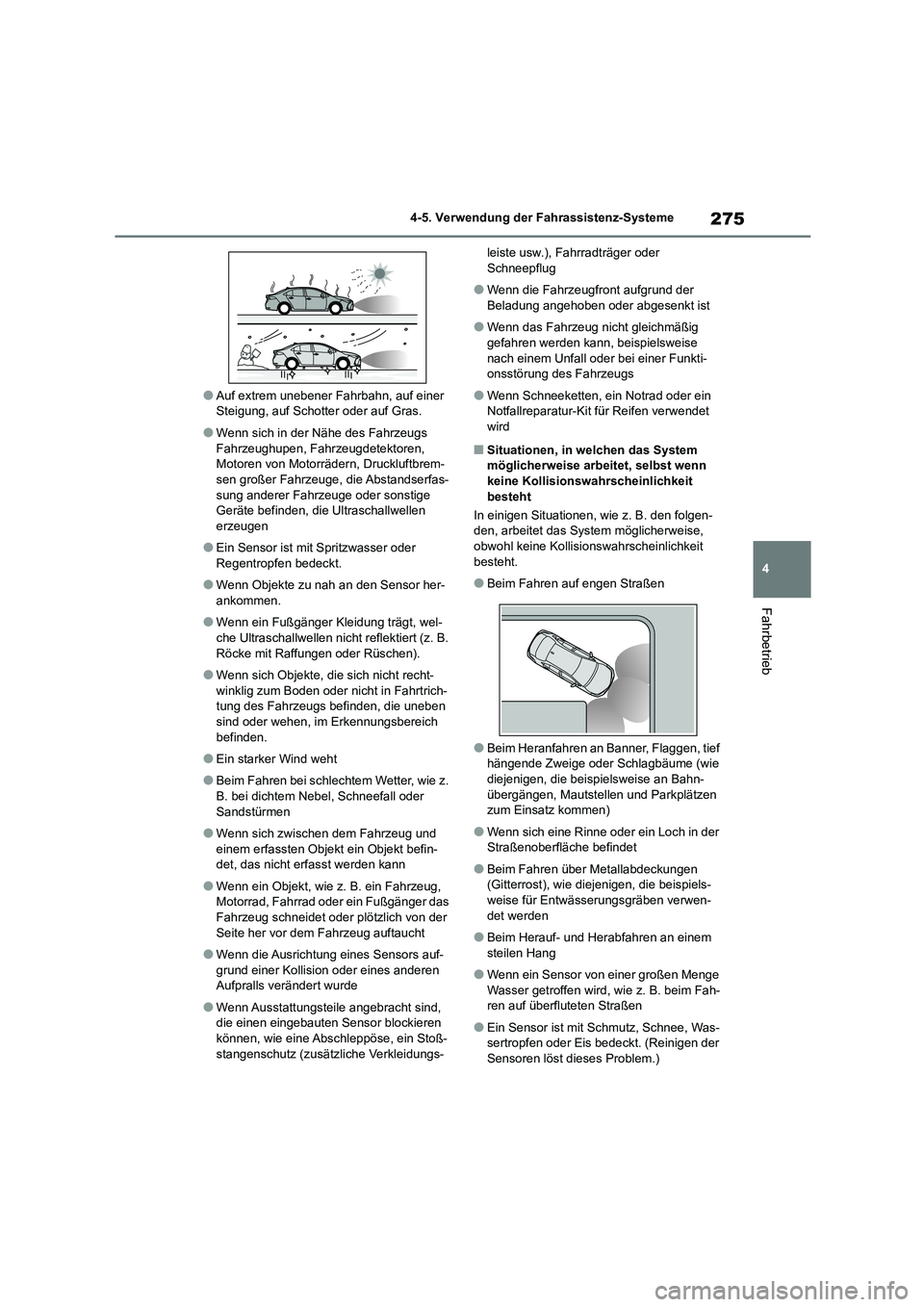

275
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
●Auf extrem unebener Fahrbahn, auf einer Steigung, auf Schotter oder auf Gras.
●Wenn sich in der Nähe des Fahrzeugs
Fahrzeughupen, Fahrzeugdetektoren, Motoren von Motorrädern, Druckluftbrem-
sen großer Fahrzeuge, die Abstandserfas-
sung anderer Fahrzeuge oder sonstige Geräte befinden, die Ultraschallwellen
erzeugen
●Ein Sensor ist mit Spritzwasser oder
Regentropfen bedeckt.
●Wenn Objekte zu nah an den Sensor her-
ankommen.
●Wenn ein Fußgänger Kleidung trägt, wel-
che Ultraschallwellen ni cht reflektiert (z. B.
Röcke mit Raffungen oder Rüschen).
●Wenn sich Objekte, die sich nicht recht-
winklig zum Boden oder nicht in Fahrtrich- tung des Fahrzeugs befinden, die uneben
sind oder wehen, im Erkennungsbereich
befinden.
●Ein starker Wind weht
●Beim Fahren bei schlechtem Wetter, wie z.
B. bei dichtem Nebel, Schneefall oder
Sandstürmen
●Wenn sich zwischen dem Fahrzeug und
einem erfassten Objekt ein Objekt befin- det, das nicht erfasst werden kann
●Wenn ein Objekt, wie z. B. ein Fahrzeug, Motorrad, Fahrrad oder ein Fußgänger das
Fahrzeug schneidet oder plötzlich von der
Seite her vor dem Fahrzeug auftaucht
●Wenn die Ausrichtung eines Sensors auf-
grund einer Kollision oder eines anderen Aufpralls verändert wurde
●Wenn Ausstattungsteile angebracht sind, die einen eingebauten Sensor blockieren
können, wie eine Abschleppöse, ein Stoß-
stangenschutz (zusätzl iche Verkleidungs-
leiste usw.), Fahrradträger oder Schneepflug
●Wenn die Fahrzeugfront aufgrund der Beladung angehoben oder abgesenkt ist
●Wenn das Fahrzeug nicht gleichmäßig gefahren werden kann, beispielsweise
nach einem Unfall oder bei einer Funkti-
onsstörung des Fahrzeugs
●Wenn Schneeketten, ein Notrad oder ein
Notfallreparatur-Kit für Reifen verwendet
wird
■Situationen, in welchen das System möglicherweise arbeitet, selbst wenn
keine Kollisionswahrscheinlichkeit
besteht
In einigen Situationen, wie z. B. den folgen- den, arbeitet das System möglicherweise,
obwohl keine Kollisi onswahrscheinlichkeit
besteht.
●Beim Fahren auf engen Straßen
●Beim Heranfahren an Banner, Flaggen, tief
hängende Zweige oder Schlagbäume (wie
diejenigen, die beispielsweise an Bahn- übergängen, Mautstellen und Parkplätzen
zum Einsatz kommen)
●Wenn sich eine Rinne oder ein Loch in der
Straßenoberfläche befindet
●Beim Fahren über Metallabdeckungen
(Gitterrost), wie diejenigen, die beispiels-
weise für Entwässerungsgräben verwen- det werden
●Beim Herauf- und Herabfahren an einem steilen Hang
●Wenn ein Sensor von einer großen Menge Wasser getroffen wird, wie z. B. beim Fah-
ren auf überfluteten Straßen
●Ein Sensor ist mit Schmutz, Schnee, Was-
sertropfen oder Eis bedeckt. (Reinigen der
Sensoren löst dieses Problem.)

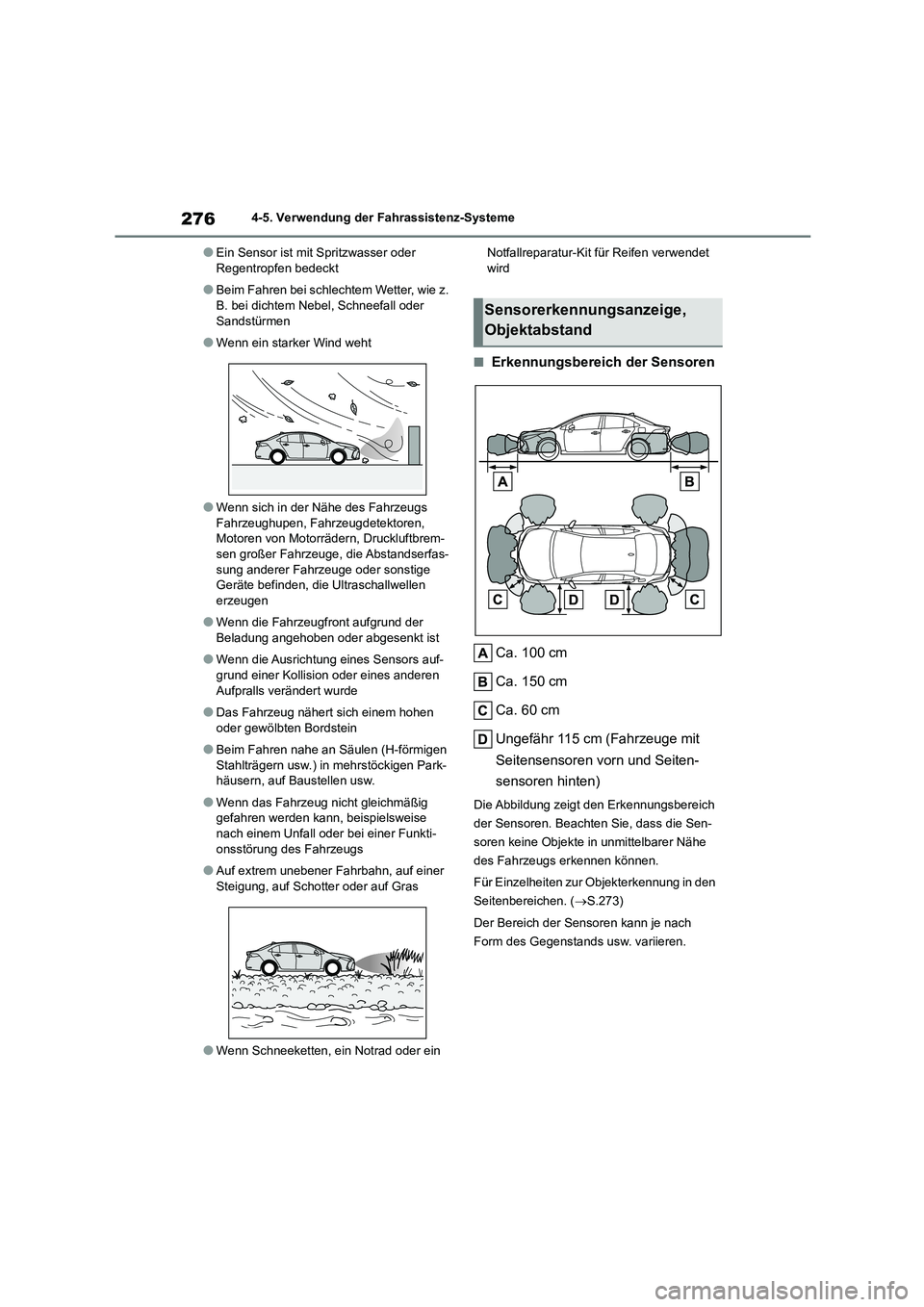

2764-5. Verwendung der Fahrassistenz-Systeme
●Ein Sensor ist mit Spritzwasser oder Regentropfen bedeckt
●Beim Fahren bei schlechtem Wetter, wie z. B. bei dichtem Nebel, Schneefall oder
Sandstürmen
●Wenn ein starker Wind weht
●Wenn sich in der Nähe des Fahrzeugs
Fahrzeughupen, Fahrzeugdetektoren, Motoren von Motorrädern, Druckluftbrem-
sen großer Fahrzeuge, die Abstandserfas-
sung anderer Fahrzeuge oder sonstige Geräte befinden, die Ultraschallwellen
erzeugen
●Wenn die Fahrzeugfront aufgrund der
Beladung angehoben oder abgesenkt ist
●Wenn die Ausrichtung eines Sensors auf-
grund einer Kollision oder eines anderen
Aufpralls verändert wurde
●Das Fahrzeug nähert sich einem hohen
oder gewölbten Bordstein
●Beim Fahren nahe an Säulen (H-förmigen
Stahlträgern usw.) in mehrstöckigen Park- häusern, auf Baustellen usw.
●Wenn das Fahrzeug nicht gleichmäßig gefahren werden kann, beispielsweise
nach einem Unfall oder bei einer Funkti-
onsstörung des Fahrzeugs
●Auf extrem unebener Fahrbahn, auf einer
Steigung, auf Schotter oder auf Gras
●Wenn Schneeketten, ein Notrad oder ein
Notfallreparatur-Kit für Reifen verwendet wird
■Erkennungsbereich der Sensoren
Ca. 100 cm
Ca. 150 cm
Ca. 60 cm
Ungefähr 115 cm (Fahrzeuge mit
Seitensensoren vorn und Seiten-
sensoren hinten)
Die Abbildung zeigt den Erkennungsbereich
der Sensoren. Beachten Sie, dass die Sen-
soren keine Objekte in unmittelbarer Nähe
des Fahrzeugs erkennen können.
Für Einzelheiten zur Objekterkennung in den
Seitenbereichen. ( S.273)
Der Bereich der Sensoren kann je nach
Form des Gegenstands usw. variieren.
Sensorerkennungsanzeige,
Objektabstand

277
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
■Multi-Informationsanzeige und Head-up-Display (je nach Ausstattung)
Wenn ein Gegenstand von einem Sensor er kannt wird, wird der ungefähre Abstand
zum Gegenstand auf der Multi-Informat ionsanzeige und dem Head-up-Display
angezeigt (je nach Ausstattung). (Bei kurzem Abstand zum Gegenstand können die
Entfernungssegmente blinken.)
Die Seitensensoranzeigen vorn und hinten (je nach Ausstattung) werden nicht
angezeigt, bis eine Abtastung der Seitenbereiche abgeschlossen ist.
 Ungefährer Abstand zum Objekt: 150 cm bis 60 cm* (mittlerer Sensor hinten)
*: Automatische Summer-Stummschaltfunktion ist aktiviert. (S.278)
Ungefährer Abstand zum Objekt: 100 cm bis 60 cm* (mittlerer Sensor vorn)
*: Automatische Summer-Stummschaltfunktion ist aktiviert. (S.278)
Ungefährer Abstand zum Objekt: 60 cm bis 45 cm*(außer Seitensensor vorn,
Seitensensor hinten)
115 cm bis 70 cm* (Seitensensor vorn, Seitensensor hinten)
*: Automatische Summer-Stummsc haltfunktion ist aktiviert. (S.278)
Ungefährer Abstand zum Objekt: 45 cm bis 30 cm* (außer Seitensensor vorn,
Seitensensor hinten)
70 cm bis 30 cm* (Seitensensor vorn, Seitensensor hinten)
Multi-InformationsanzeigeHead-up-Display
Multi-InformationsanzeigeHead-up-Display
Multi-InformationsanzeigeHead-up-Display

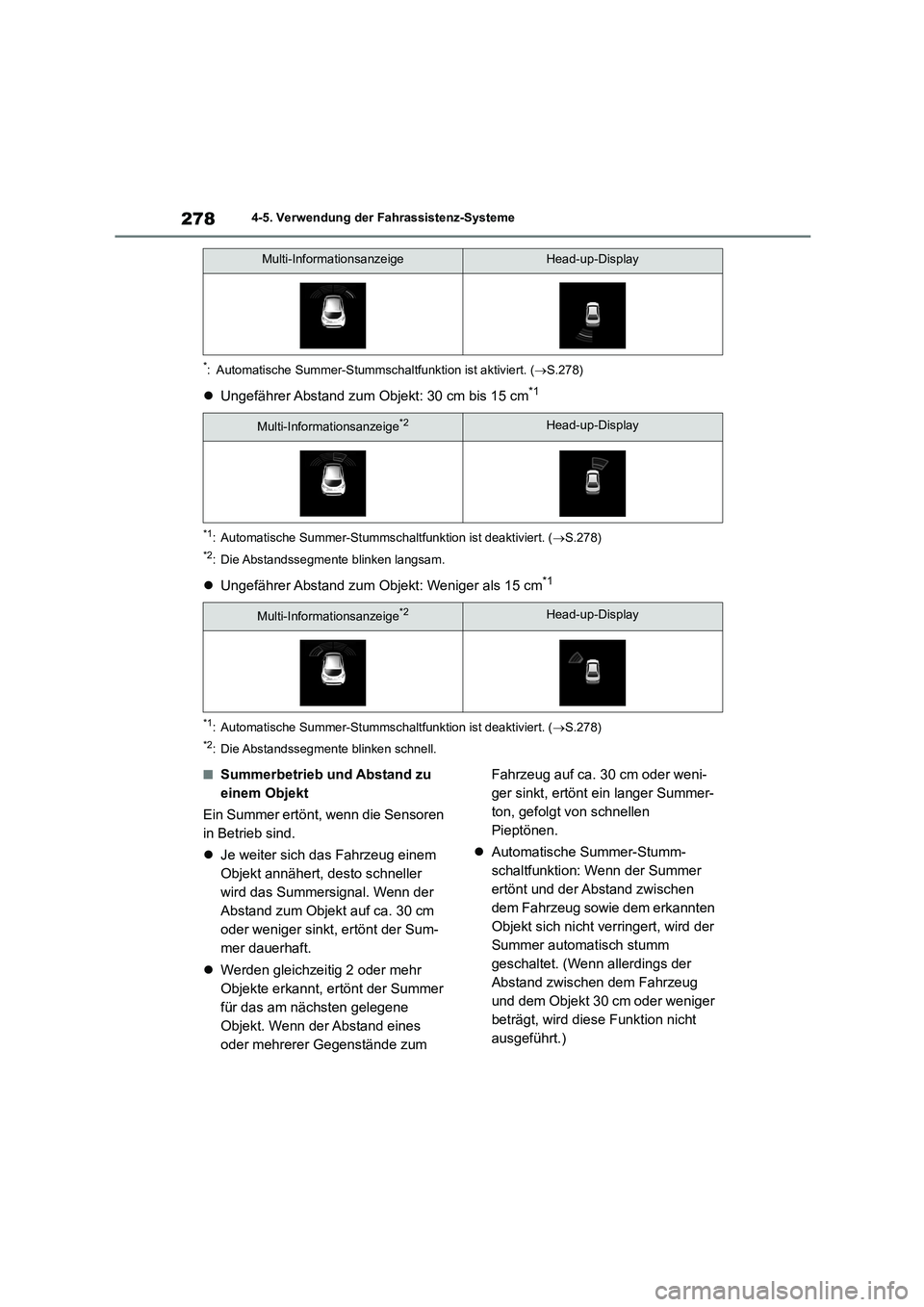

2784-5. Verwendung der Fahrassistenz-Systeme
*: Automatische Summer-Stummschaltfunktion ist aktiviert. (S.278)
Ungefährer Abstand zum Objekt: 30 cm bis 15 cm*1
*1: Automatische Summer-Stummschaltfunktion ist deaktiviert. (S.278)
*2: Die Abstandssegmente blinken langsam.
Ungefährer Abstand zum Objekt: Weniger als 15 cm*1
*1: Automatische Summer-Stummschaltfunktion ist deaktiviert. (S.278)
*2: Die Abstandssegmente blinken schnell.
■Summerbetrieb und Abstand zu
einem Objekt
Ein Summer ertönt, wenn die Sensoren
in Betrieb sind.
 Je weiter sich das Fahrzeug einem
Objekt annähert, desto schneller
wird das Summersignal. Wenn der
Abstand zum Objekt auf ca. 30 cm
oder weniger sinkt, ertönt der Sum-
mer dauerhaft.
 Werden gleichzeitig 2 oder mehr
Objekte erkannt, ertönt der Summer
für das am nächsten gelegene
Objekt. Wenn der Abstand eines
oder mehrerer Gegenstände zum
Fahrzeug auf ca. 30 cm oder weni-
ger sinkt, ertönt ein langer Summer-
ton, gefolgt von schnellen
Pieptönen.
 Automatische Summer-Stumm-
schaltfunktion: Wenn der Summer
ertönt und der Abstand zwischen
dem Fahrzeug sowie dem erkannten
Objekt sich nicht verringert, wird der
Summer automatisch stumm
geschaltet. (Wenn allerdings der
Abstand zwischen dem Fahrzeug
und dem Objekt 30 cm oder weniger
beträgt, wird diese Funktion nicht
ausgeführt.)
Multi-InformationsanzeigeHead-up-Display
Multi-Informationsanzeige*2Head-up-Display
Multi-Informationsanzeige*2Head-up-Display
