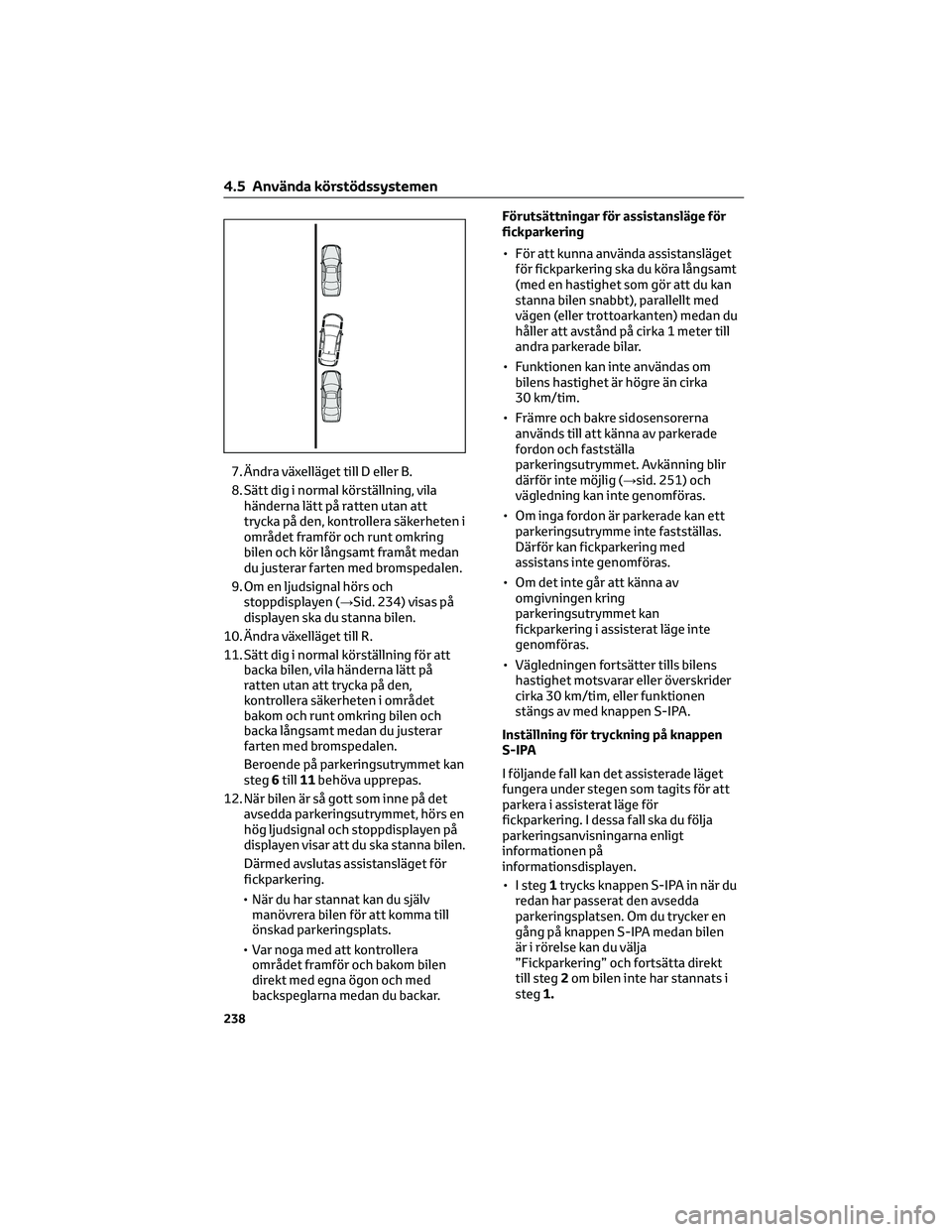

7. Ändra växelläget till D eller B.
8. Sätt dig i normal körställning, vila
händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i
området framför och runt omkring
bilen och kör långsamt framåt medan
du justerar farten med bromspedalen.
9. Om en ljudsignal hörs och
stoppdisplayen (→Sid. 234) visas på
displayen ska du stanna bilen.
10. Ändra växelläget till R.
11. Sätt dig i normal körställning för att
backa bilen, vila händerna lätt på
ratten utan att trycka på den,
kontrollera säkerheten i området
bakom och runt omkring bilen och
backa långsamt medan du justerar
farten med bromspedalen.
Beroende på parkeringsutrymmet kan
steg6till11behöva upprepas.
12. När bilen är så gott som inne på det
avsedda parkeringsutrymmet, hörs en
hög ljudsignal och stoppdisplayen på
displayen visar att du ska stanna bilen.
Därmed avslutas assistansläget för
fickparkering.
• När du har stannat kan du själv
manövrera bilen för att komma till
önskad parkeringsplats.
• Var noga med att kontrollera
området framför och bakom bilen
direkt med egna ögon och med
backspeglarna medan du backar.Förutsättningar för assistansläge för
fickparkering
• För att kunna använda assistansläget
för fickparkering ska du köra långsamt
(med en hastighet som gör att du kan
stanna bilen snabbt), parallellt med
vägen (eller trottoarkanten) medan du
håller att avstånd på cirka 1 meter till
andra parkerade bilar.
• Funktionen kan inte användas om
bilens hastighet är högre än cirka
30 km/tim.
• Främre och bakre sidosensorerna
används till att känna av parkerade
fordon och fastställa
parkeringsutrymmet. Avkänning blir
därför inte möjlig (→sid. 251) och
vägledning kan inte genomföras.
• Om inga fordon är parkerade kan ett
parkeringsutrymme inte fastställas.
Därför kan fickparkering med
assistans inte genomföras.
• Om det inte går att känna av
omgivningen kring
parkeringsutrymmet kan
fickparkering i assisterat läge inte
genomföras.
• Vägledningen fortsätter tills bilens
hastighet motsvarar eller överskrider
cirka 30 km/tim, eller funktionen
stängs av med knappen S-IPA.
Inställning för tryckning på knappen
S-IPA
I följande fall kan det assisterade läget
fungera under stegen som tagits för att
parkera i assisterat läge för
fickparkering. I dessa fall ska du följa
parkeringsanvisningarna enligt
informationen på
informationsdisplayen.
• I steg1trycks knappen S-IPA in när du
redan har passerat den avsedda
parkeringsplatsen. Om du trycker en
gång på knappen S-IPA medan bilen
är i rörelse kan du välja
”Fickparkering” och fortsätta direkt
till steg2om bilen inte har stannats i
steg1.
4.5 Använda körstödssystemen
238

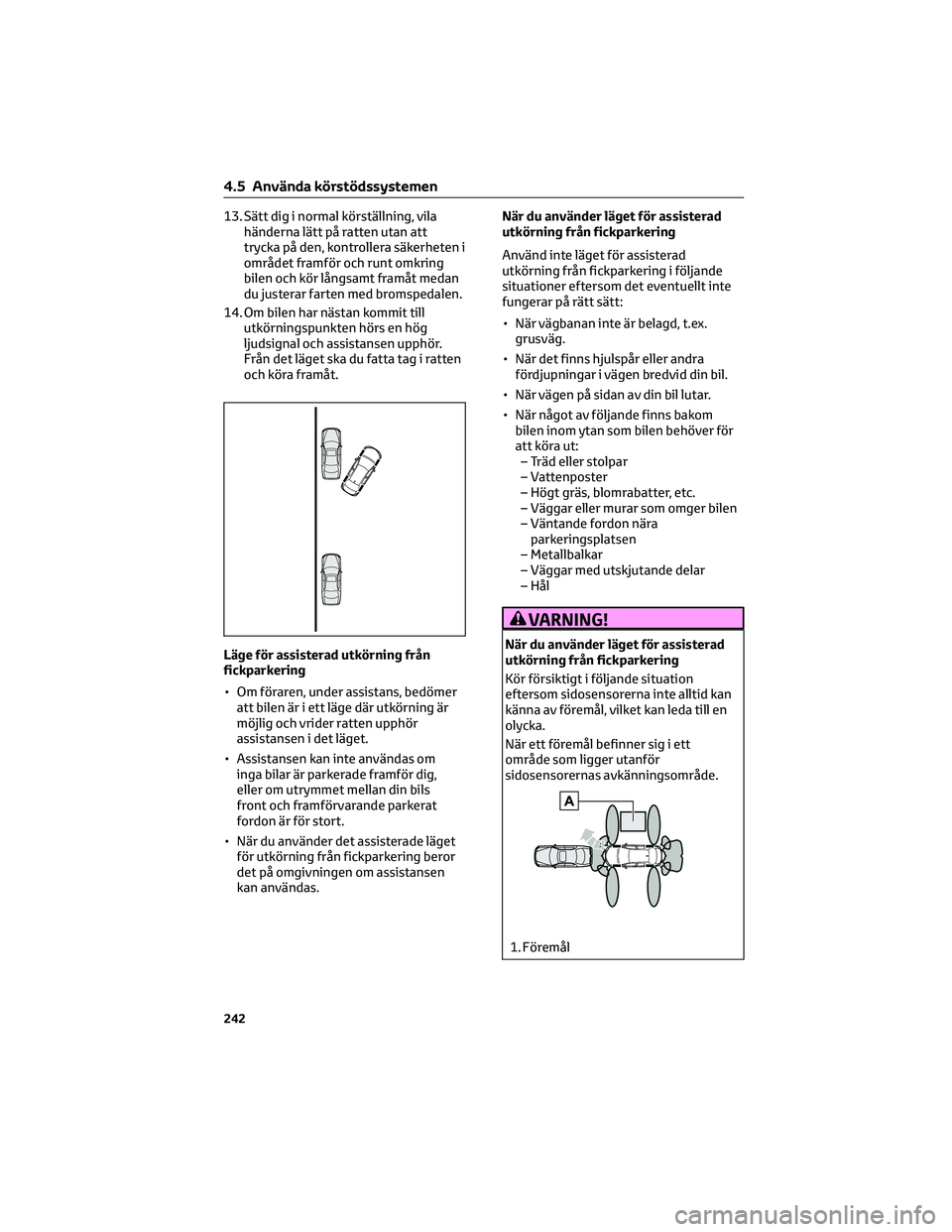

13. Sätt dig i normal körställning, vila
händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i
området framför och runt omkring
bilen och kör långsamt framåt medan
du justerar farten med bromspedalen.
14. Om bilen har nästan kommit till
utkörningspunkten hörs en hög
ljudsignal och assistansen upphör.
Från det läget ska du fatta tag i ratten
och köra framåt.
Läge för assisterad utkörning från
fickparkering
• Om föraren, under assistans, bedömer
att bilen är i ett läge där utkörning är
möjlig och vrider ratten upphör
assistansen i det läget.
• Assistansen kan inte användas om
inga bilar är parkerade framför dig,
eller om utrymmet mellan din bils
front och framförvarande parkerat
fordon är för stort.
• När du använder det assisterade läget
för utkörning från fickparkering beror
det på omgivningen om assistansen
kan användas.När du använder läget för assisterad
utkörning från fickparkering
Använd inte läget för assisterad
utkörning från fickparkering i följande
situationer eftersom det eventuellt inte
fungerar på rätt sätt:
• När vägbanan inte är belagd, t.ex.
grusväg.
• När det finns hjulspår eller andra
fördjupningar i vägen bredvid din bil.
• När vägen på sidan av din bil lutar.
• När något av följande finns bakom
bilen inom ytan som bilen behöver för
att köra ut:
– Träd eller stolpar
– Vattenposter
– Högt gräs, blomrabatter, etc.
– Väggar eller murar som omger bilen
– Väntande fordon nära
parkeringsplatsen
– Metallbalkar
– Väggar med utskjutande delar
– Hål
VARNING!
När du använder läget för assisterad
utkörning från fickparkering
Kör försiktigt i följande situation
eftersom sidosensorerna inte alltid kan
känna av föremål, vilket kan leda till en
olycka.
När ett föremål befinner sig i ett
område som ligger utanför
sidosensorernas avkänningsområde.
1. Föremål
4.5 Använda körstödssystemen
242

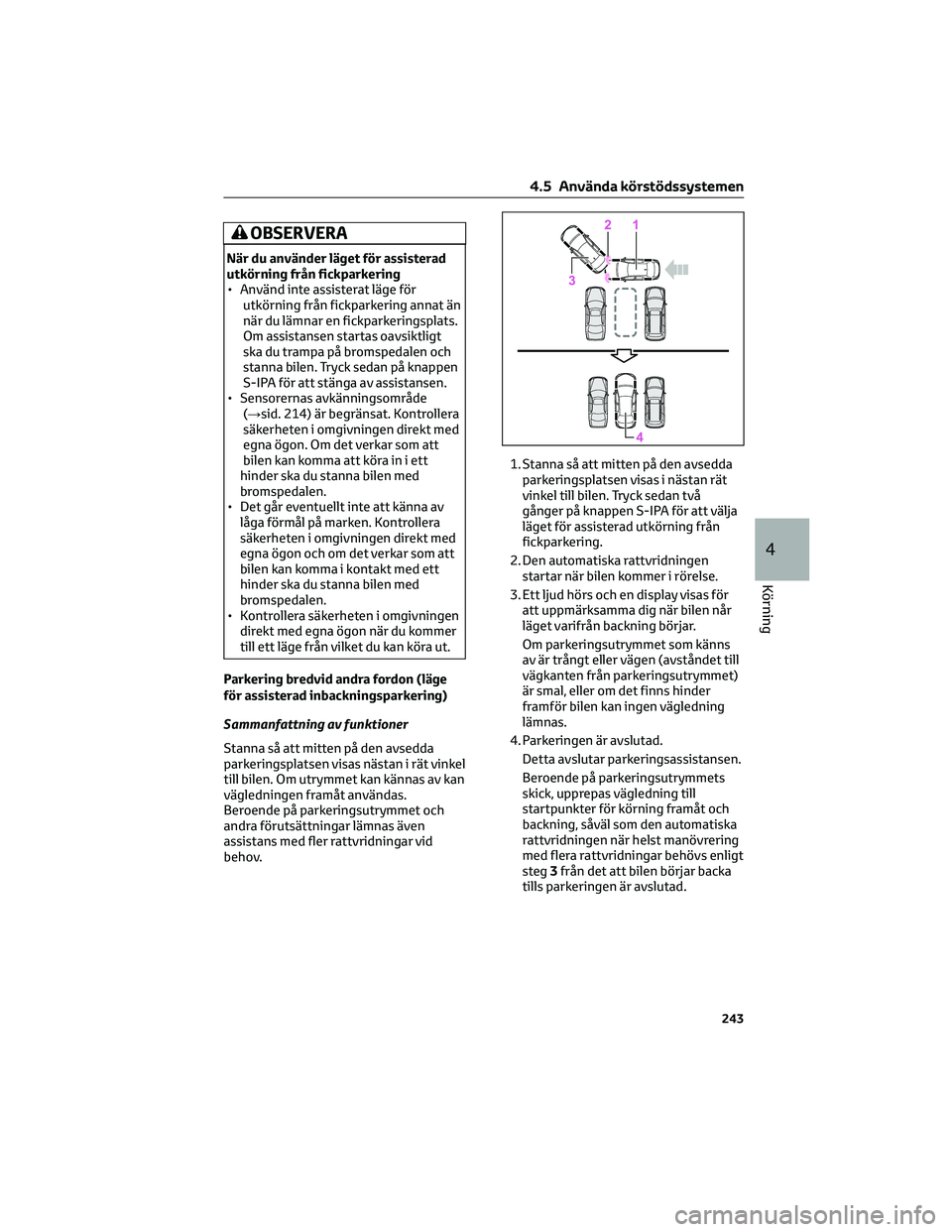

OBSERVERA
När du använder läget för assisterad
utkörning från fickparkering
• Använd inte assisterat läge för
utkörning från fickparkering annat än
när du lämnar en fickparkeringsplats.
Om assistansen startas oavsiktligt
ska du trampa på bromspedalen och
stanna bilen. Tryck sedan på knappen
S-IPA för att stänga av assistansen.
• Sensorernas avkänningsområde
(→sid. 214) är begränsat. Kontrollera
säkerheten i omgivningen direkt med
egna ögon. Om det verkar som att
bilen kan komma att köra in i ett
hinder ska du stanna bilen med
bromspedalen.
• Det går eventuellt inte att känna av
låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med
egna ögon och om det verkar som att
bilen kan komma i kontakt med ett
hinder ska du stanna bilen med
bromspedalen.
• Kontrollera säkerheten i omgivningen
direkt med egna ögon när du kommer
till ett läge från vilket du kan köra ut.
Parkering bredvid andra fordon (läge
för assisterad inbackningsparkering)
Sammanfattning av funktioner
Stanna så att mitten på den avsedda
parkeringsplatsen visas nästan i rät vinkel
till bilen. Om utrymmet kan kännas av kan
vägledningen framåt användas.
Beroende på parkeringsutrymmet och
andra förutsättningar lämnas även
assistans med fler rattvridningar vid
behov.1. Stanna så att mitten på den avsedda
parkeringsplatsen visas i nästan rät
vinkel till bilen. Tryck sedan två
gånger på knappen S-IPA för att välja
läget för assisterad utkörning från
fickparkering.
2. Den automatiska rattvridningen
startar när bilen kommer i rörelse.
3. Ett ljud hörs och en display visas för
att uppmärksamma dig när bilen når
läget varifrån backning börjar.
Om parkeringsutrymmet som känns
av är trångt eller vägen (avståndet till
vägkanten från parkeringsutrymmet)
är smal, eller om det finns hinder
framför bilen kan ingen vägledning
lämnas.
4. Parkeringen är avslutad.
Detta avslutar parkeringsassistansen.
Beroende på parkeringsutrymmets
skick, upprepas vägledning till
startpunkter för körning framåt och
backning, såväl som den automatiska
rattvridningen när helst manövrering
med flera rattvridningar behövs enligt
steg3från det att bilen börjar backa
tills parkeringen är avslutad.
4.5 Använda körstödssystemen
243
4
Körning

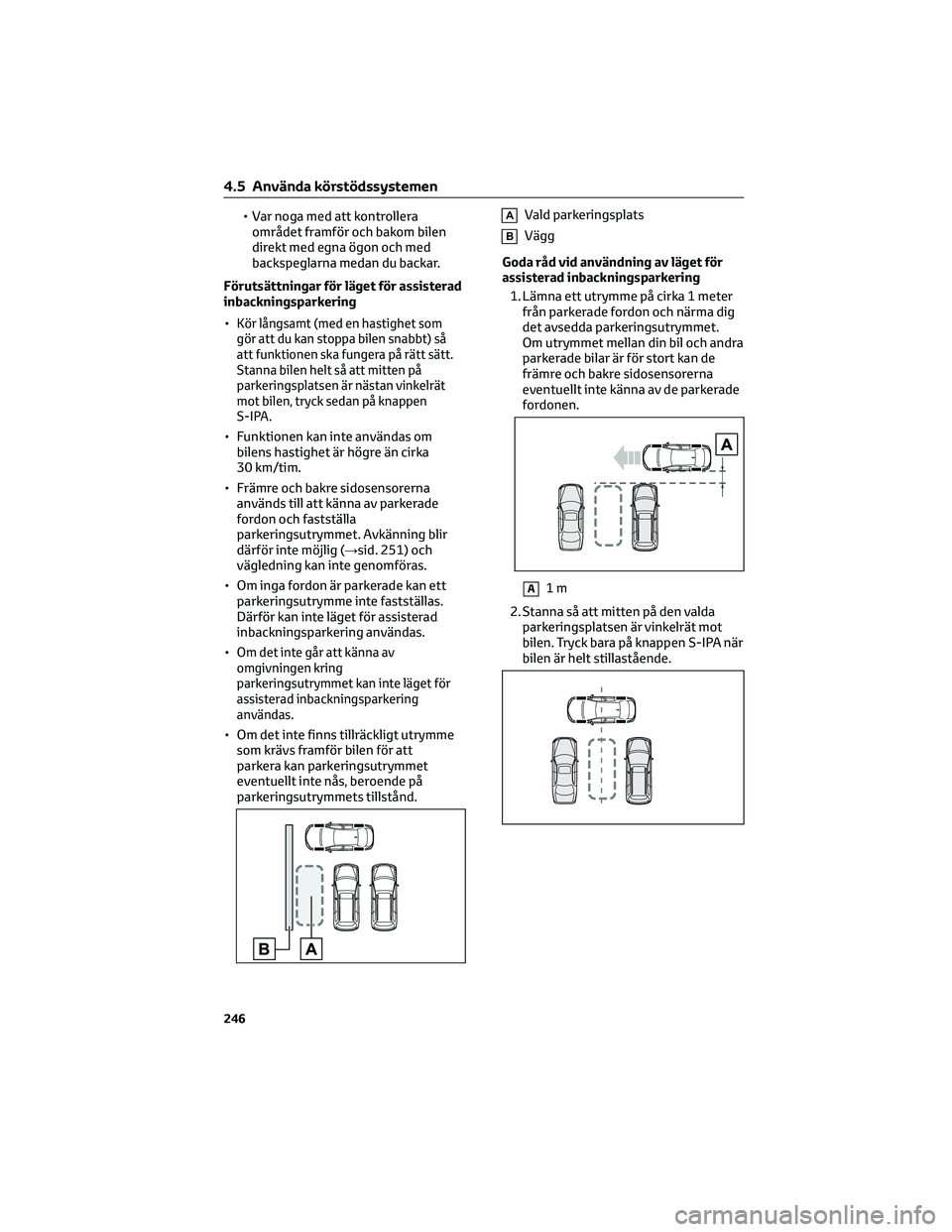

• Var noga med att kontrollera
området framför och bakom bilen
direkt med egna ögon och med
backspeglarna medan du backar.
Förutsättningar för läget för assisterad
inbackningsparkering
•
Kör långsamt (med en hastighet som
gör att du kan stoppa bilen snabbt) så
att funktionen ska fungera på rätt sätt.
Stanna bilen helt så att mitten på
parkeringsplatsen är nästan vinkelrät
mot bilen, tryck sedan på knappen
S-IPA.
• Funktionen kan inte användas om
bilens hastighet är högre än cirka
30 km/tim.
• Främre och bakre sidosensorerna
används till att känna av parkerade
fordon och fastställa
parkeringsutrymmet. Avkänning blir
därför inte möjlig (→sid. 251) och
vägledning kan inte genomföras.
• Om inga fordon är parkerade kan ett
parkeringsutrymme inte fastställas.
Därför kan inte läget för assisterad
inbackningsparkering användas.
•
Om det inte går att känna av
omgivningen kring
parkeringsutrymmet kan inte läget för
assisterad inbackningsparkering
användas.
• Om det inte finns tillräckligt utrymme
som krävs framför bilen för att
parkera kan parkeringsutrymmet
eventuellt inte nås, beroende på
parkeringsutrymmets tillstånd.
AVald parkeringsplats
BVägg
Goda råd vid användning av läget för
assisterad inbackningsparkering
1. Lämna ett utrymme på cirka 1 meter
från parkerade fordon och närma dig
det avsedda parkeringsutrymmet.
Om utrymmet mellan din bil och andra
parkerade bilar är för stort kan de
främre och bakre sidosensorerna
eventuellt inte känna av de parkerade
fordonen.
A1m
2. Stanna så att mitten på den valda
parkeringsplatsen är vinkelrät mot
bilen. Tryck bara på knappen S-IPA när
bilen är helt stillastående.
4.5 Använda körstödssystemen
246

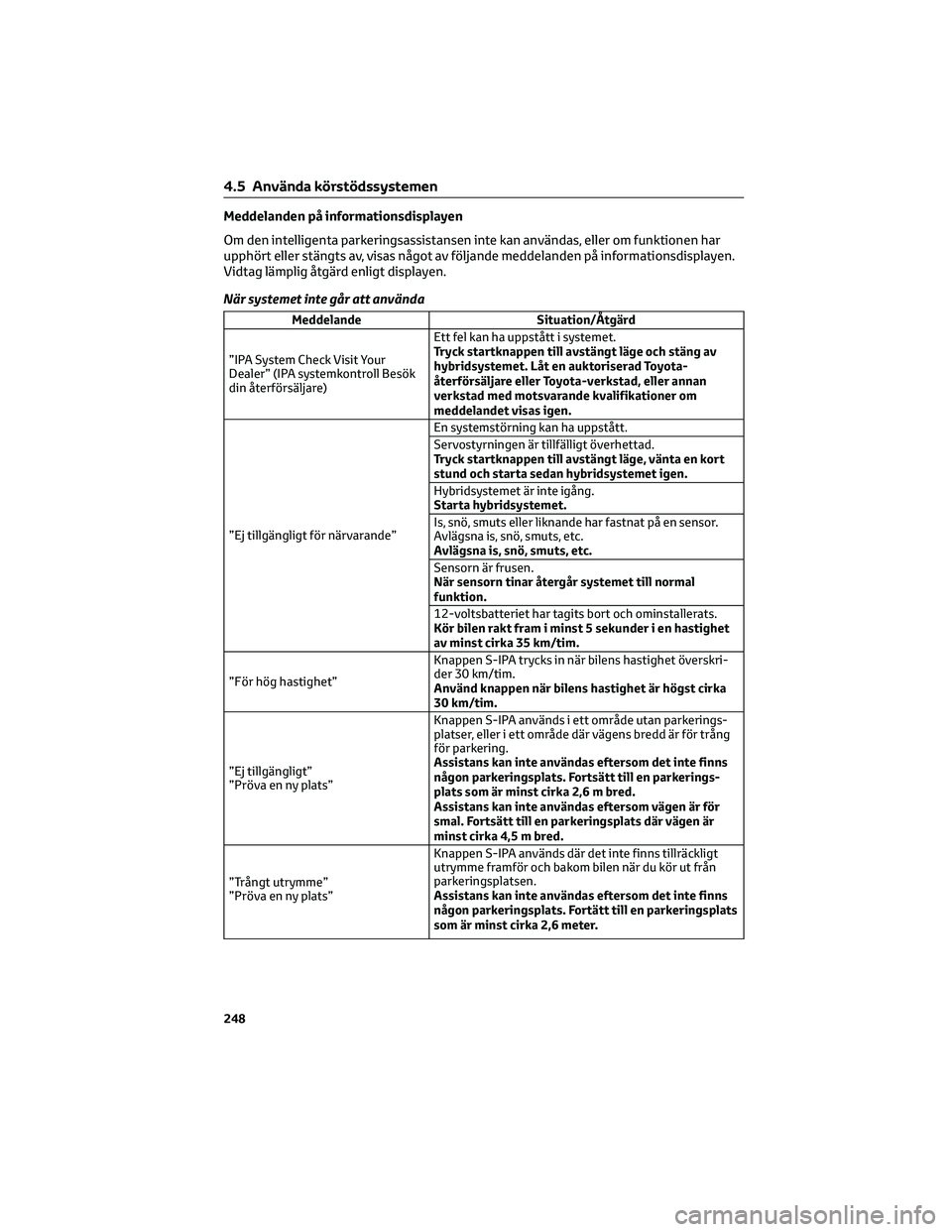

Meddelanden på informationsdisplayen
Om den intelligenta parkeringsassistansen inte kan användas, eller om funktionen har
upphört eller stängts av, visas något av följande meddelanden på informationsdisplayen.
Vidtag lämplig åtgärd enligt displayen.
När systemet inte går att använda
Meddelande Situation/Åtgärd
”IPA System Check Visit Your
Dealer” (IPA systemkontroll Besök
din återförsäljare)Ett fel kan ha uppstått i systemet.
Tryck startknappen till avstängt läge och stäng av
hybridsystemet. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer om
meddelandet visas igen.
”Ej tillgängligt för närvarande”En systemstörning kan ha uppstått.
Servostyrningen är tillfälligt överhettad.
Tryck startknappen till avstängt läge, vänta en kort
stund och starta sedan hybridsystemet igen.
Hybridsystemet är inte igång.
Starta hybridsystemet.
Is, snö, smuts eller liknande har fastnat på en sensor.
Avlägsna is, snö, smuts, etc.
Avlägsna is, snö, smuts, etc.
Sensorn är frusen.
När sensorn tinar återgår systemet till normal
funktion.
12-voltsbatteriet har tagits bort och ominstallerats.
Kör bilen rakt fram i minst 5 sekunder i en hastighet
av minst cirka 35 km/tim.
”För hög hastighet”Knappen S-IPA trycks in när bilens hastighet överskri-
der 30 km/tim.
Använd knappen när bilens hastighet är högst cirka
30 km/tim.
”Ej tillgängligt”
”Pröva en ny plats”Knappen S-IPA används i ett område utan parkerings-
platser, eller i ett område där vägens bredd är för trång
för parkering.
Assistans kan inte användas eftersom det inte finns
någon parkeringsplats. Fortsätt till en parkerings-
plats som är minst cirka 2,6 m bred.
Assistans kan inte användas eftersom vägen är för
smal. Fortsätt till en parkeringsplats där vägen är
minst cirka 4,5 m bred.
”Trångt utrymme”
”Pröva en ny plats”Knappen S-IPA används där det inte finns tillräckligt
utrymme framför och bakom bilen när du kör ut från
parkeringsplatsen.
Assistans kan inte användas eftersom det inte finns
någon parkeringsplats. Fortätt till en parkeringsplats
som är minst cirka 2,6 meter.
4.5 Använda körstödssystemen
248

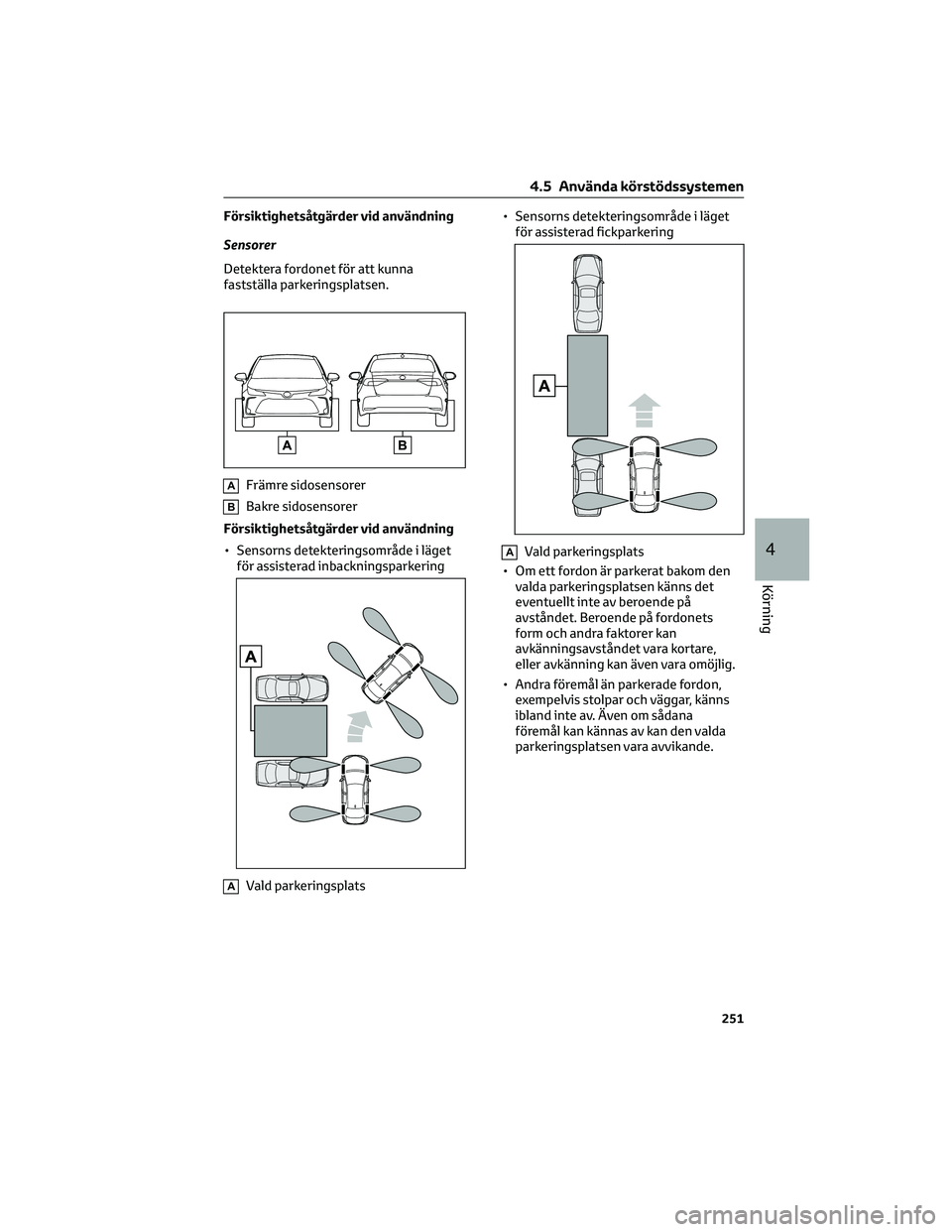

Försiktighetsåtgärder vid användning
Sensorer
Detektera fordonet för att kunna
fastställa parkeringsplatsen.
AFrämre sidosensorer
BBakre sidosensorer
Försiktighetsåtgärder vid användning
• Sensorns detekteringsområde i läget
för assisterad inbackningsparkering
AVald parkeringsplats• Sensorns detekteringsområde i läget
för assisterad fickparkering
AVald parkeringsplats
• Om ett fordon är parkerat bakom den
valda parkeringsplatsen känns det
eventuellt inte av beroende på
avståndet. Beroende på fordonets
form och andra faktorer kan
avkänningsavståndet vara kortare,
eller avkänning kan även vara omöjlig.
• Andra föremål än parkerade fordon,
exempelvis stolpar och väggar, känns
ibland inte av. Även om sådana
föremål kan kännas av kan den valda
parkeringsplatsen vara avvikande.
4.5 Använda körstödssystemen
251
4
Körning

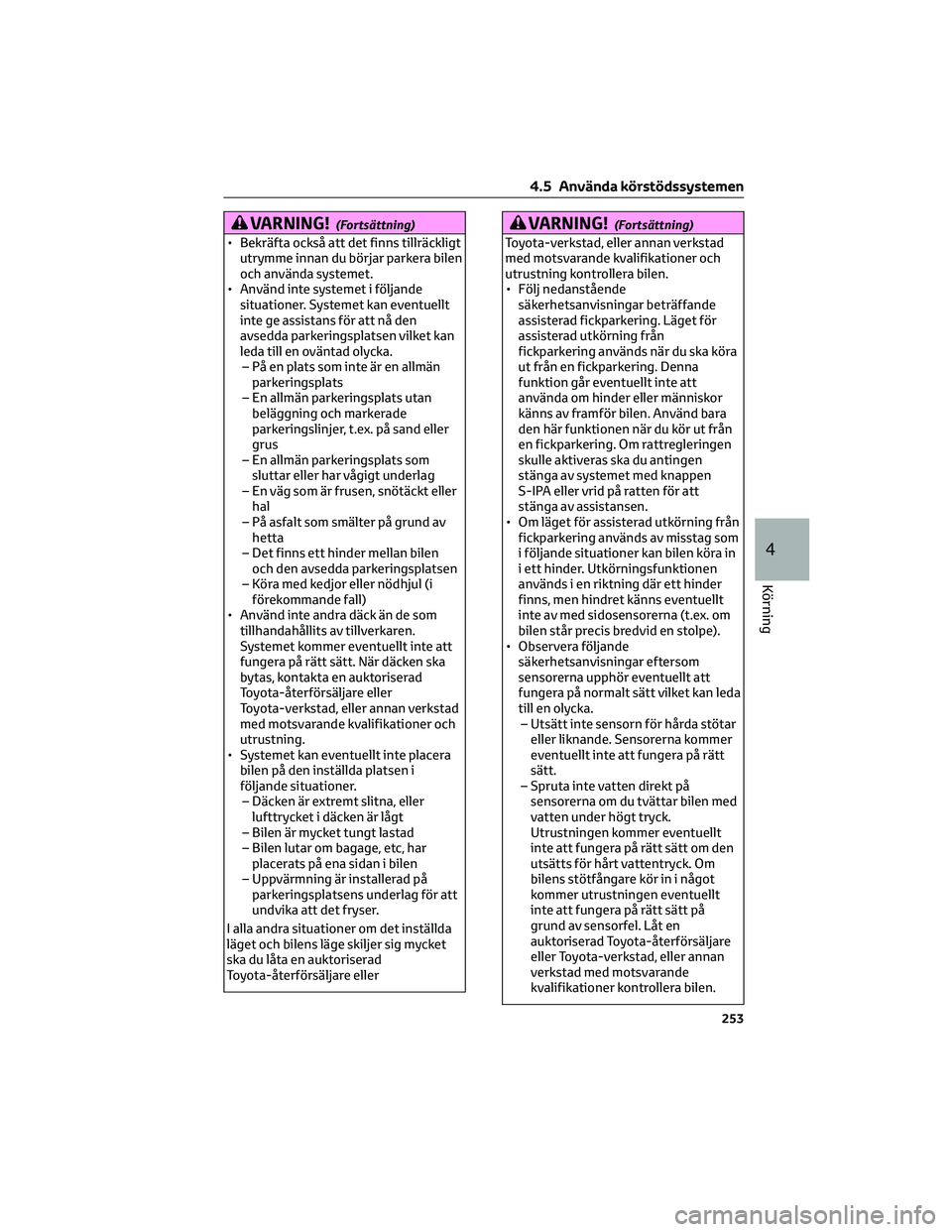

VARNING!(Fortsättning)
• Bekräfta också att det finns tillräckligt
utrymme innan du börjar parkera bilen
och använda systemet.
• Använd inte systemet i följande
situationer. Systemet kan eventuellt
inte ge assistans för att nå den
avsedda parkeringsplatsen vilket kan
leda till en oväntad olycka.
– På en plats som inte är en allmän
parkeringsplats
– En allmän parkeringsplats utan
beläggning och markerade
parkeringslinjer, t.ex. på sand eller
grus
– En allmän parkeringsplats som
sluttar eller har vågigt underlag
– En väg som är frusen, snötäckt eller
hal
– På asfalt som smälter på grund av
hetta
– Det finns ett hinder mellan bilen
och den avsedda parkeringsplatsen
– Köra med kedjor eller nödhjul (i
förekommande fall)
• Använd inte andra däck än de som
tillhandahållits av tillverkaren.
Systemet kommer eventuellt inte att
fungera på rätt sätt. När däcken ska
bytas, kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
• Systemet kan eventuellt inte placera
bilen på den inställda platsen i
följande situationer.
– Däcken är extremt slitna, eller
lufttrycket i däcken är lågt
– Bilen är mycket tungt lastad
– Bilen lutar om bagage, etc, har
placerats på ena sidan i bilen
– Uppvärmning är installerad på
parkeringsplatsens underlag för att
undvika att det fryser.
I alla andra situationer om det inställda
läget och bilens läge skiljer sig mycket
ska du låta en auktoriserad
Toyota-återförsäljare eller
VARNING!(Fortsättning)
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Följ nedanstående
säkerhetsanvisningar beträffande
assisterad fickparkering. Läget för
assisterad utkörning från
fickparkering används när du ska köra
ut från en fickparkering. Denna
funktion går eventuellt inte att
använda om hinder eller människor
känns av framför bilen. Använd bara
den här funktionen när du kör ut från
en fickparkering. Om rattregleringen
skulle aktiveras ska du antingen
stänga av systemet med knappen
S-IPA eller vrid på ratten för att
stänga av assistansen.
• Om läget för assisterad utkörning från
fickparkering används av misstag som
i följande situationer kan bilen köra in
i ett hinder. Utkörningsfunktionen
används i en riktning där ett hinder
finns, men hindret känns eventuellt
inte av med sidosensorerna (t.ex. om
bilen står precis bredvid en stolpe).
• Observera följande
säkerhetsanvisningar eftersom
sensorerna upphör eventuellt att
fungera på normalt sätt vilket kan leda
till en olycka.
– Utsätt inte sensorn för hårda stötar
eller liknande. Sensorerna kommer
eventuellt inte att fungera på rätt
sätt.
– Spruta inte vatten direkt på
sensorerna om du tvättar bilen med
vatten under högt tryck.
Utrustningen kommer eventuellt
inte att fungera på rätt sätt om den
utsätts för hårt vattentryck. Om
bilens stötfångare kör in i något
kommer utrustningen eventuellt
inte att fungera på rätt sätt på
grund av sensorfel. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
4.5 Använda körstödssystemen
253
4
Körning

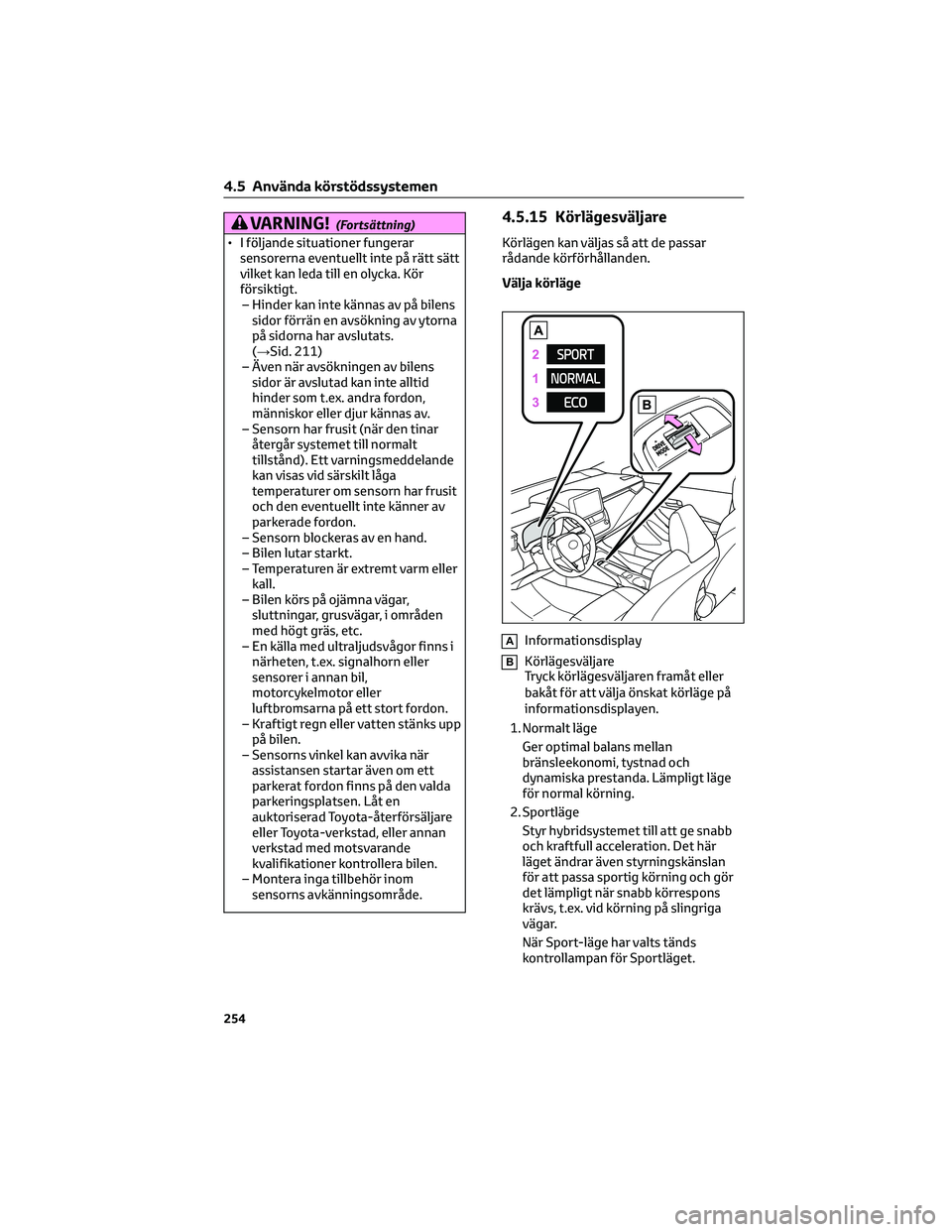

VARNING!(Fortsättning)
• I följande situationer fungerar
sensorerna eventuellt inte på rätt sätt
vilket kan leda till en olycka. Kör
försiktigt.
– Hinder kan inte kännas av på bilens
sidor förrän en avsökning av ytorna
på sidorna har avslutats.
(→Sid. 211)
– Även när avsökningen av bilens
sidor är avslutad kan inte alltid
hinder som t.ex. andra fordon,
människor eller djur kännas av.
– Sensorn har frusit (när den tinar
återgår systemet till normalt
tillstånd). Ett varningsmeddelande
kan visas vid särskilt låga
temperaturer om sensorn har frusit
och den eventuellt inte känner av
parkerade fordon.
– Sensorn blockeras av en hand.
– Bilen lutar starkt.
– Temperaturen är extremt varm eller
kall.
– Bilen körs på ojämna vägar,
sluttningar, grusvägar, i områden
med högt gräs, etc.
– En källa med ultraljudsvågor finns i
närheten, t.ex. signalhorn eller
sensorer i annan bil,
motorcykelmotor eller
luftbromsarna på ett stort fordon.
– Kraftigt regn eller vatten stänks upp
på bilen.
– Sensorns vinkel kan avvika när
assistansen startar även om ett
parkerat fordon finns på den valda
parkeringsplatsen. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
– Montera inga tillbehör inom
sensorns avkänningsområde.
4.5.15 Körlägesväljare
Körlägen kan väljas så att de passar
rådande körförhållanden.
Välja körläge
AInformationsdisplay
BKörlägesväljare
Tryck körlägesväljaren framåt eller
bakåt för att välja önskat körläge på
informationsdisplayen.
1. Normalt läge
Ger optimal balans mellan
bränsleekonomi, tystnad och
dynamiska prestanda. Lämpligt läge
för normal körning.
2. Sportläge
Styr hybridsystemet till att ge snabb
och kraftfull acceleration. Det här
läget ändrar även styrningskänslan
för att passa sportig körning och gör
det lämpligt när snabb körrespons
krävs, t.ex. vid körning på slingriga
vägar.
När Sport-läge har valts tänds
kontrollampan för Sportläget.
4.5 Använda körstödssystemen
254

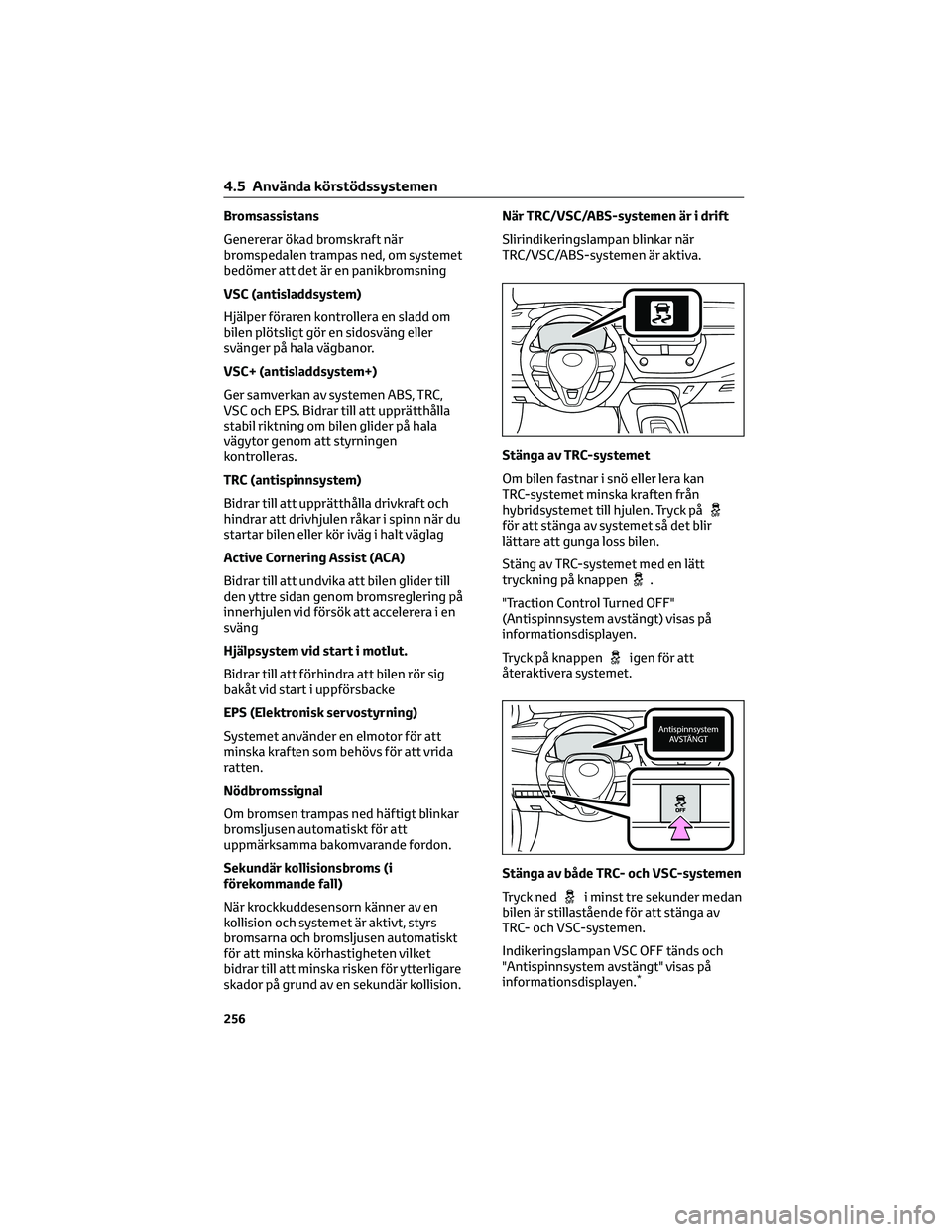

Bromsassistans
Genererar ökad bromskraft när
bromspedalen trampas ned, om systemet
bedömer att det är en panikbromsning
VSC (antisladdsystem)
Hjälper föraren kontrollera en sladd om
bilen plötsligt gör en sidosväng eller
svänger på hala vägbanor.
VSC+ (antisladdsystem+)
Ger samverkan av systemen ABS, TRC,
VSC och EPS. Bidrar till att upprätthålla
stabil riktning om bilen glider på hala
vägytor genom att styrningen
kontrolleras.
TRC (antispinnsystem)
Bidrar till att upprätthålla drivkraft och
hindrar att drivhjulen råkar i spinn när du
startar bilen eller kör iväg i halt väglag
Active Cornering Assist (ACA)
Bidrar till att undvika att bilen glider till
den yttre sidan genom bromsreglering på
innerhjulen vid försök att accelerera i en
sväng
Hjälpsystem vid start i motlut.
Bidrar till att förhindra att bilen rör sig
bakåt vid start i uppförsbacke
EPS (Elektronisk servostyrning)
Systemet använder en elmotor för att
minska kraften som behövs för att vrida
ratten.
Nödbromssignal
Om bromsen trampas ned häftigt blinkar
bromsljusen automatiskt för att
uppmärksamma bakomvarande fordon.
Sekundär kollisionsbroms (i
förekommande fall)
När krockkuddesensorn känner av en
kollision och systemet är aktivt, styrs
bromsarna och bromsljusen automatiskt
för att minska körhastigheten vilket
bidrar till att minska risken för ytterligare
skador på grund av en sekundär kollision.När TRC/VSC/ABS-systemen är i drift
Slirindikeringslampan blinkar när
TRC/VSC/ABS-systemen är aktiva.
Stänga av TRC-systemet
Om bilen fastnar i snö eller lera kan
TRC-systemet minska kraften från
hybridsystemet till hjulen. Tryck på
för att stänga av systemet så det blir
lättare att gunga loss bilen.
Stäng av TRC-systemet med en lätt
tryckning på knappen
.
"Traction Control Turned OFF"
(Antispinnsystem avstängt) visas på
informationsdisplayen.
Tryck på knappen
igen för att
återaktivera systemet.
Stänga av både TRC- och VSC-systemen
Tryck ned
i minst tre sekunder medan
bilen är stillastående för att stänga av
TRC- och VSC-systemen.
Indikeringslampan VSC OFF tänds och
"Antispinnsystem avstängt" visas på
informationsdisplayen.
*
4.5 Använda körstödssystemen
256

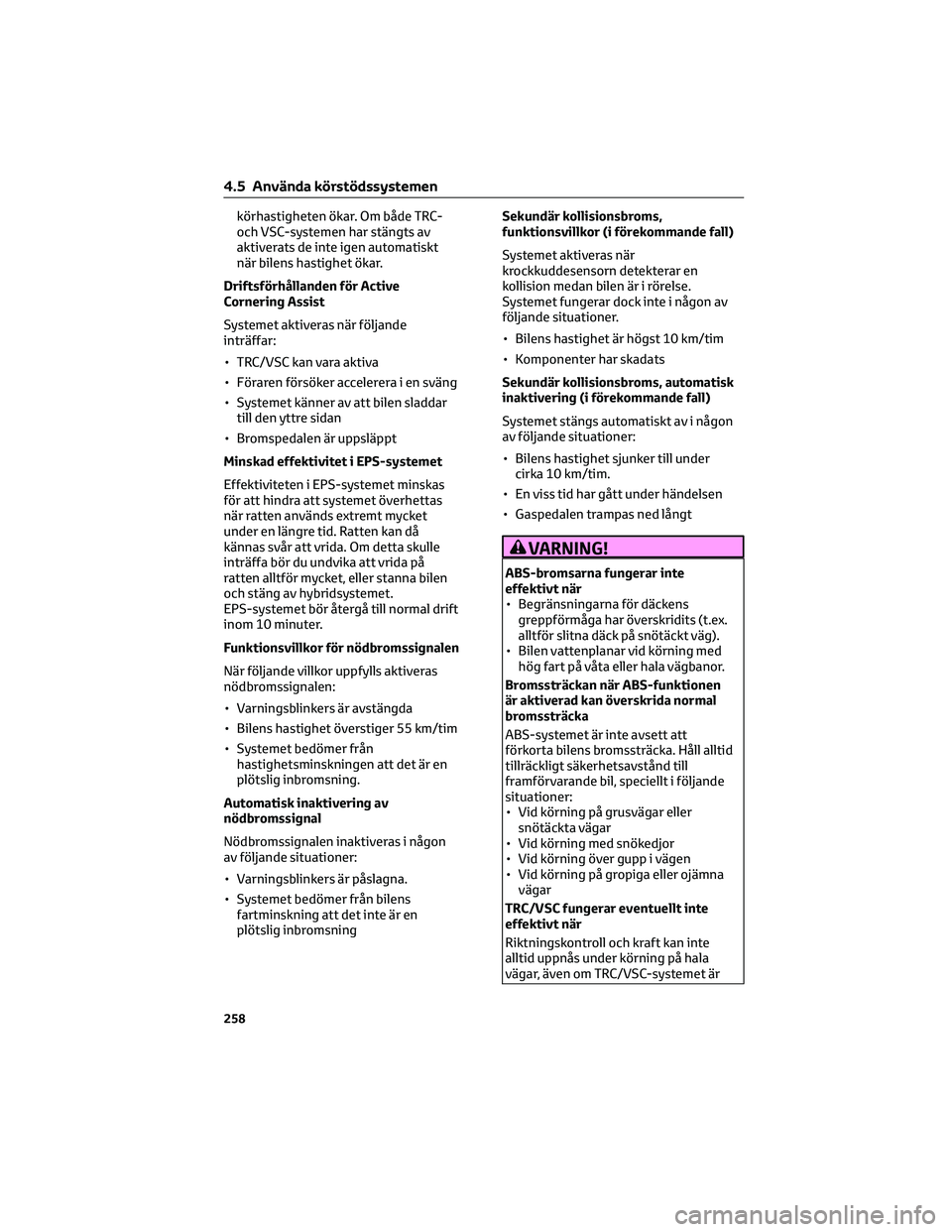

körhastigheten ökar. Om både TRC-
och VSC-systemen har stängts av
aktiverats de inte igen automatiskt
när bilens hastighet ökar.
Driftsförhållanden för Active
Cornering Assist
Systemet aktiveras när följande
inträffar:
• TRC/VSC kan vara aktiva
• Föraren försöker accelerera i en sväng
• Systemet känner av att bilen sladdar
till den yttre sidan
• Bromspedalen är uppsläppt
Minskad effektivitet i EPS-systemet
Effektiviteten i EPS-systemet minskas
för att hindra att systemet överhettas
när ratten används extremt mycket
under en längre tid. Ratten kan då
kännas svår att vrida. Om detta skulle
inträffa bör du undvika att vrida på
ratten alltför mycket, eller stanna bilen
och stäng av hybridsystemet.
EPS-systemet bör återgå till normal drift
inom 10 minuter.
Funktionsvillkor för nödbromssignalen
När följande villkor uppfylls aktiveras
nödbromssignalen:
• Varningsblinkers är avstängda
• Bilens hastighet överstiger 55 km/tim
• Systemet bedömer från
hastighetsminskningen att det är en
plötslig inbromsning.
Automatisk inaktivering av
nödbromssignal
Nödbromssignalen inaktiveras i någon
av följande situationer:
• Varningsblinkers är påslagna.
• Systemet bedömer från bilens
fartminskning att det inte är en
plötslig inbromsningSekundär kollisionsbroms,
funktionsvillkor (i förekommande fall)
Systemet aktiveras när
krockkuddesensorn detekterar en
kollision medan bilen är i rörelse.
Systemet fungerar dock inte i någon av
följande situationer.
• Bilens hastighet är högst 10 km/tim
• Komponenter har skadats
Sekundär kollisionsbroms, automatisk
inaktivering (i förekommande fall)
Systemet stängs automatiskt av i någon
av följande situationer:
• Bilens hastighet sjunker till under
cirka 10 km/tim.
• En viss tid har gått under händelsen
• Gaspedalen trampas ned långt
VARNING!
ABS-bromsarna fungerar inte
effektivt när
• Begränsningarna för däckens
greppförmåga har överskridits (t.ex.
alltför slitna däck på snötäckt väg).
• Bilen vattenplanar vid körning med
hög fart på våta eller hala vägbanor.
Bromssträckan när ABS-funktionen
är aktiverad kan överskrida normal
bromssträcka
ABS-systemet är inte avsett att
förkorta bilens bromssträcka. Håll alltid
tillräckligt säkerhetsavstånd till
framförvarande bil, speciellt i följande
situationer:
• Vid körning på grusvägar eller
snötäckta vägar
• Vid körning med snökedjor
• Vid körning över gupp i vägen
• Vid körning på gropiga eller ojämna
vägar
TRC/VSC fungerar eventuellt inte
effektivt när
Riktningskontroll och kraft kan inte
alltid uppnås under körning på hala
vägar, även om TRC/VSC-systemet är
4.5 Använda körstödssystemen
258
