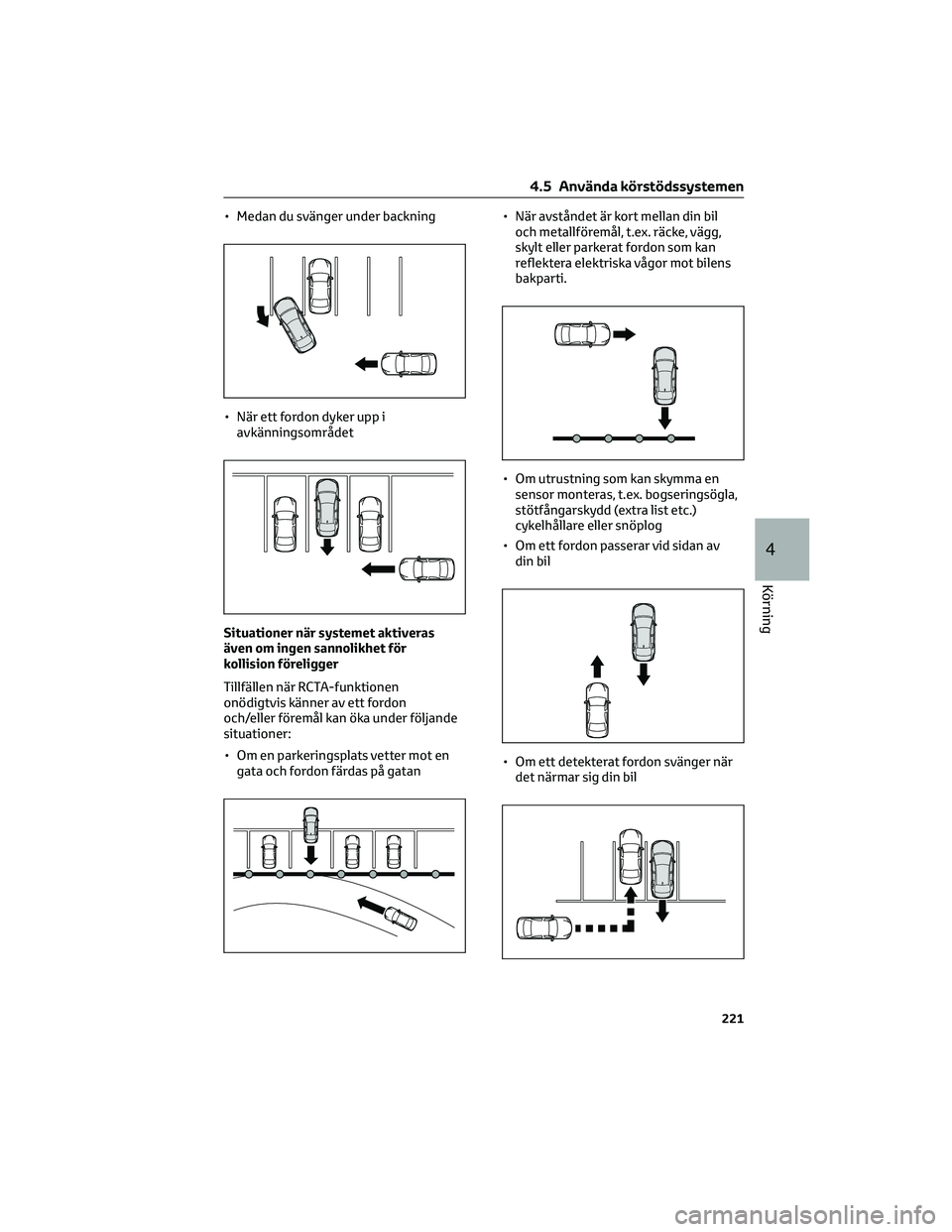

• Medan du svänger under backning
• När ett fordon dyker upp i
avkänningsområdet
Situationer när systemet aktiveras
även om ingen sannolikhet för
kollision föreligger
Tillfällen när RCTA-funktionen
onödigtvis känner av ett fordon
och/eller föremål kan öka under följande
situationer:
• Om en parkeringsplats vetter mot en
gata och fordon färdas på gatan• När avståndet är kort mellan din bil
och metallföremål, t.ex. räcke, vägg,
skylt eller parkerat fordon som kan
reflektera elektriska vågor mot bilens
bakparti.
• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
• Om ett fordon passerar vid sidan av
din bil
• Om ett detekterat fordon svänger när
det närmar sig din bil
4.5 Använda körstödssystemen
221
4
Körning

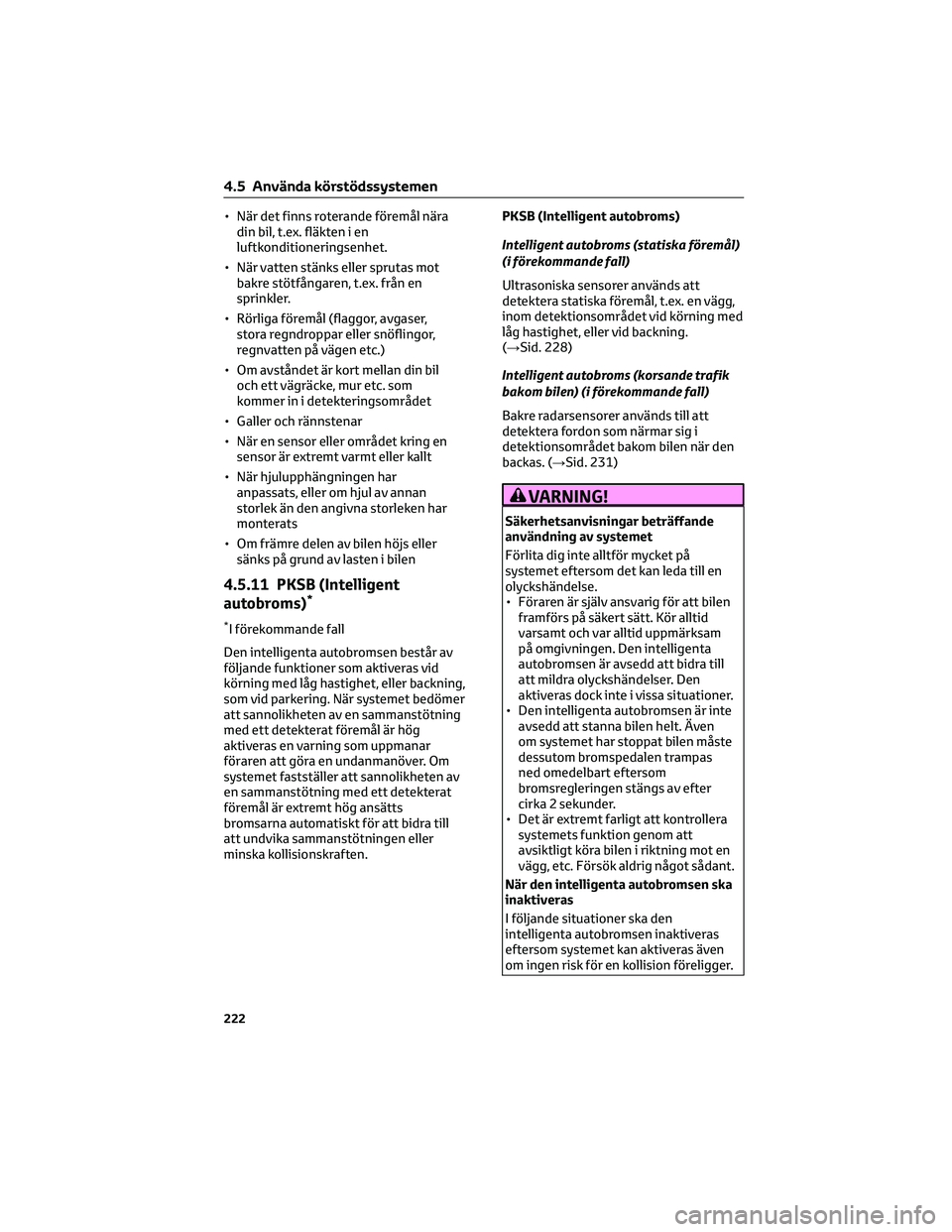

• När det finns roterande föremål nära
din bil, t.ex. fläkten i en
luftkonditioneringsenhet.
• När vatten stänks eller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler.
• Rörliga föremål (flaggor, avgaser,
stora regndroppar eller snöflingor,
regnvatten på vägen etc.)
• Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
• Galler och rännstenar
• När en sensor eller området kring en
sensor är extremt varmt eller kallt
• När hjulupphängningen har
anpassats, eller om hjul av annan
storlek än den angivna storleken har
monterats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
4.5.11 PKSB (Intelligent
autobroms)*
*I förekommande fall
Den intelligenta autobromsen består av
följande funktioner som aktiveras vid
körning med låg hastighet, eller backning,
som vid parkering. När systemet bedömer
att sannolikheten av en sammanstötning
med ett detekterat föremål är hög
aktiveras en varning som uppmanar
föraren att göra en undanmanöver. Om
systemet fastställer att sannolikheten av
en sammanstötning med ett detekterat
föremål är extremt hög ansätts
bromsarna automatiskt för att bidra till
att undvika sammanstötningen eller
minska kollisionskraften.PKSB (Intelligent autobroms)
Intelligent autobroms (statiska föremål)
(i förekommande fall)
Ultrasoniska sensorer används att
detektera statiska föremål, t.ex. en vägg,
inom detektionsområdet vid körning med
låg hastighet, eller vid backning.
(→Sid. 228)
Intelligent autobroms (korsande trafik
bakom bilen) (i förekommande fall)
Bakre radarsensorer används till att
detektera fordon som närmar sig i
detektionsområdet bakom bilen när den
backas. (→Sid. 231)
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Förlita dig inte alltför mycket på
systemet eftersom det kan leda till en
olyckshändelse.
• Föraren är själv ansvarig för att bilen
framförs på säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd att bidra till
att mildra olyckshändelser. Den
aktiveras dock inte i vissa situationer.
• Den intelligenta autobromsen är inte
avsedd att stanna bilen helt. Även
om systemet har stoppat bilen måste
dessutom bromspedalen trampas
ned omedelbart eftersom
bromsregleringen stängs av efter
cirka 2 sekunder.
• Det är extremt farligt att kontrollera
systemets funktion genom att
avsiktligt köra bilen i riktning mot en
vägg, etc. Försök aldrig något sådant.
När den intelligenta autobromsen ska
inaktiveras
I följande situationer ska den
intelligenta autobromsen inaktiveras
eftersom systemet kan aktiveras även
om ingen risk för en kollision föreligger.
4.5 Använda körstödssystemen
222

VARNING!(Fortsättning)
• Vid kontroll av bilen med
provningstrumma,
chassidynamometer eller med
hjulbalanserare i bilen
• När bilen lastas på en båt, truck eller
annat transportmedel
• Om fjädringen har modifierats, eller
om däck av annan storlek än den
angivna storleken har monterats
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen
• När utrustning som kan dölja en
sensor är installerad, t.ex.
bogserögla, stötfångarskydd, (en
extra list, etc), cykelhållare eller
snöplog
• Vid anvädning av en automatisk
tvättanordning
• Om bilen inte kan köras på ett
kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska
• Om bilen körs på ett sportigt sätt
eller i terräng
• Om däcken inte har korrekt lufttryck
• När däcken är mycket slitna
• När snökedjor, nödhjul eller
punkteringsreparationssats används
OBSERVERA
Om ”Parking Support Brake
Unavailable” visas på
informationsdisplayen och indikatorn
PKSB OFF blinkar
Om det här meddelandet visas strax
efter att startknappen tryckts till
tändningsläge ska du köra bilen
försiktigt och vara uppmärksam på
omgivningen. Du kan behöva köra bilen
en viss tid innan systemet återgår till
normal funktion. (Om systemet inte
återgår till normalt skick efter en stunds
körning ska sensorerna och ytorna
omkring dem på stötfångarna rengöras.)Aktivera/inaktivera den intelligenta
autobromsen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på
informationsdisplayen. Samtliga
funktioner för den intelligenta
autobromsen (statiska föremål och
korsande trafik bakom bilen)
aktiveras/inaktiveras samtidigt.
Den intelligenta autobromsen kan
aktiveras/inaktiveras på
informationsdisplayen.
Använd de rattmonterade kontrollerna
för att aktivera/inaktivera den
intelligenta autobromsen. (→Sid. 86)
1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att välja
och tryck sedan på.
När den intelligenta autobromsen är
avstängd tänds kontrollampan PKSB
OFF (→Sid. 75).
Välj
på informationsdisplayen,
välj
och därefter "On" för att slå
på systemet igen när det har varit
avstängt. Om systemet stängs av med
den här metoden kan det inte sättas
på igen genom att startknappen
trycks till avstängt läge och därefter
till tändningsläge.
Displayer och summertoner för
begränsning av hybridsystemets effekt
och bromsreglering
När hybridsystemets effektbegränsning
eller bromskontroll är aktiverad hörs en
summerton och ett meddelande visas på
informationsdisplayen för att
uppmärksamma föraren. På modeller med
vindrutedisplay visas samma meddelande
på vindrutedisplayen som på
informationsdisplayen.
Beroende på situationen aktiveras
begränsningen av hybridsystemets effekt
för att antingen begränsa accelerationen
eller begränsa effekten så mycket som
möjligt.
4.5 Använda körstödssystemen
223
4
Körning

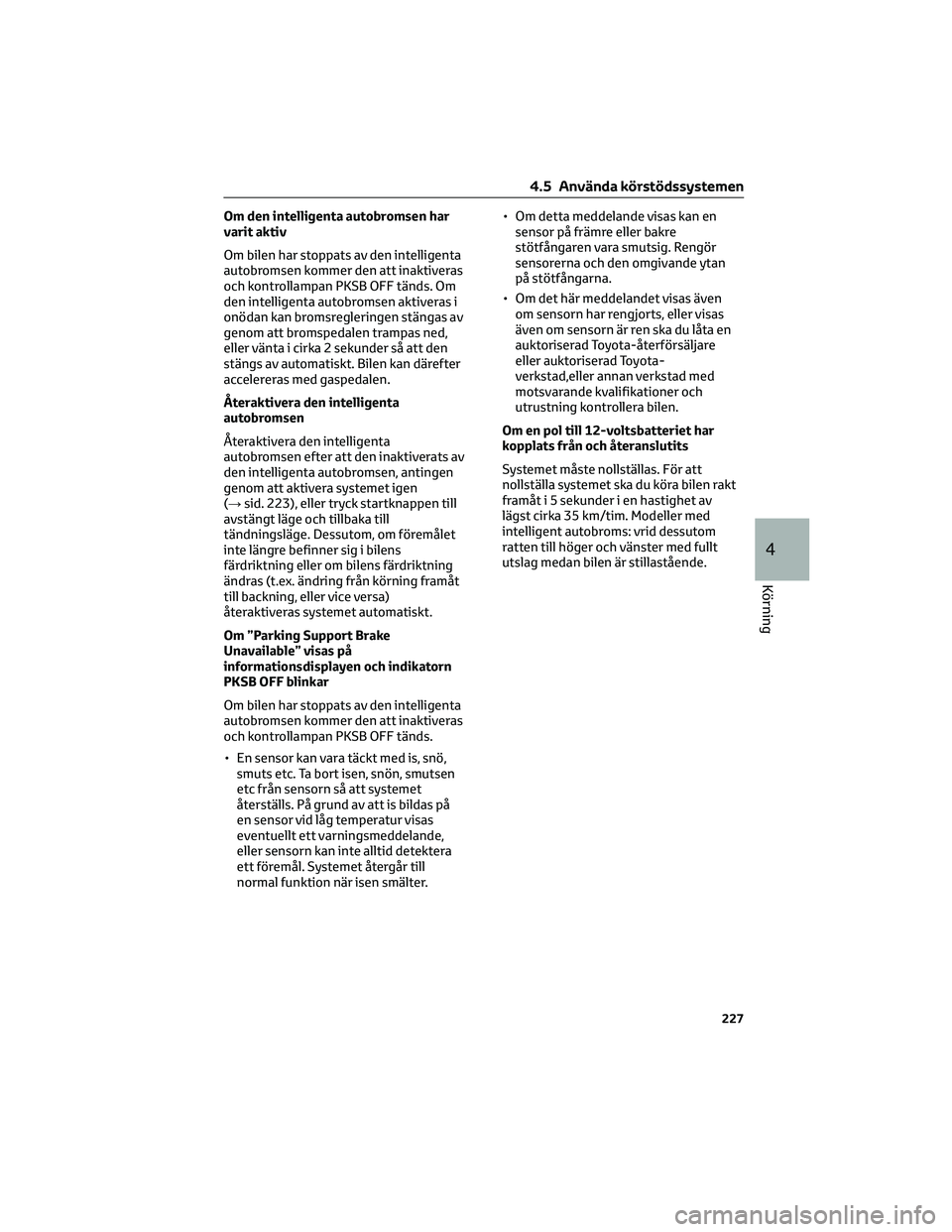

Om den intelligenta autobromsen har
varit aktiv
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds. Om
den intelligenta autobromsen aktiveras i
onödan kan bromsregleringen stängas av
genom att bromspedalen trampas ned,
eller vänta i cirka 2 sekunder så att den
stängs av automatiskt. Bilen kan därefter
accelereras med gaspedalen.
Återaktivera den intelligenta
autobromsen
Återaktivera den intelligenta
autobromsen efter att den inaktiverats av
den intelligenta autobromsen, antingen
genom att aktivera systemet igen
(→sid. 223), eller tryck startknappen till
avstängt läge och tillbaka till
tändningsläge. Dessutom, om föremålet
inte längre befinner sig i bilens
färdriktning eller om bilens färdriktning
ändras (t.ex. ändring från körning framåt
till backning, eller vice versa)
återaktiveras systemet automatiskt.
Om ”Parking Support Brake
Unavailable” visas på
informationsdisplayen och indikatorn
PKSB OFF blinkar
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds.
• En sensor kan vara täckt med is, snö,
smuts etc. Ta bort isen, snön, smutsen
etc från sensorn så att systemet
återställs. På grund av att is bildas på
en sensor vid låg temperatur visas
eventuellt ett varningsmeddelande,
eller sensorn kan inte alltid detektera
ett föremål. Systemet återgår till
normal funktion när isen smälter.• Om detta meddelande visas kan en
sensor på främre eller bakre
stötfångaren vara smutsig. Rengör
sensorerna och den omgivande ytan
på stötfångarna.
• Om det här meddelandet visas även
om sensorn har rengjorts, eller visas
även om sensorn är ren ska du låta en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-
verkstad,eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
Om en pol till 12-voltsbatteriet har
kopplats från och återanslutits
Systemet måste nollställas. För att
nollställa systemet ska du köra bilen rakt
framåt i 5 sekunder i en hastighet av
lägst cirka 35 km/tim. Modeller med
intelligent autobroms: vrid dessutom
ratten till höger och vänster med fullt
utslag medan bilen är stillastående.
4.5 Använda körstödssystemen
227
4
Körning

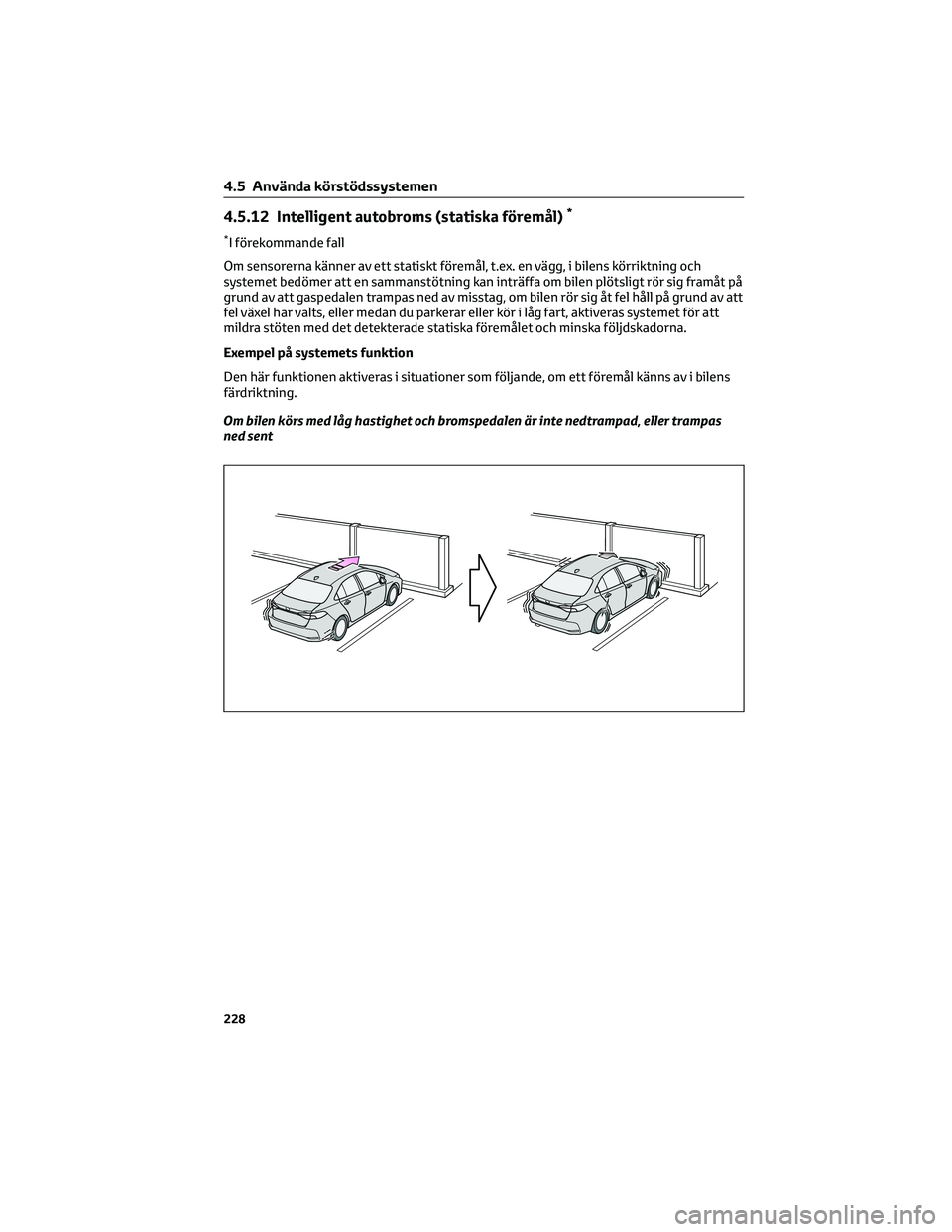

4.5.12 Intelligent autobroms (statiska föremål)*
*I förekommande fall
Om sensorerna känner av ett statiskt föremål, t.ex. en vägg, i bilens körriktning och
systemet bedömer att en sammanstötning kan inträffa om bilen plötsligt rör sig framåt på
grund av att gaspedalen trampas ned av misstag, om bilen rör sig åt fel håll på grund av att
fel växel har valts, eller medan du parkerar eller kör i låg fart, aktiveras systemet för att
mildra stöten med det detekterade statiska föremålet och minska följdskadorna.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer som följande, om ett föremål känns av i bilens
färdriktning.
Om bilen körs med låg hastighet och bromspedalen är inte nedtrampad, eller trampas
ned sent
4.5 Använda körstödssystemen
228

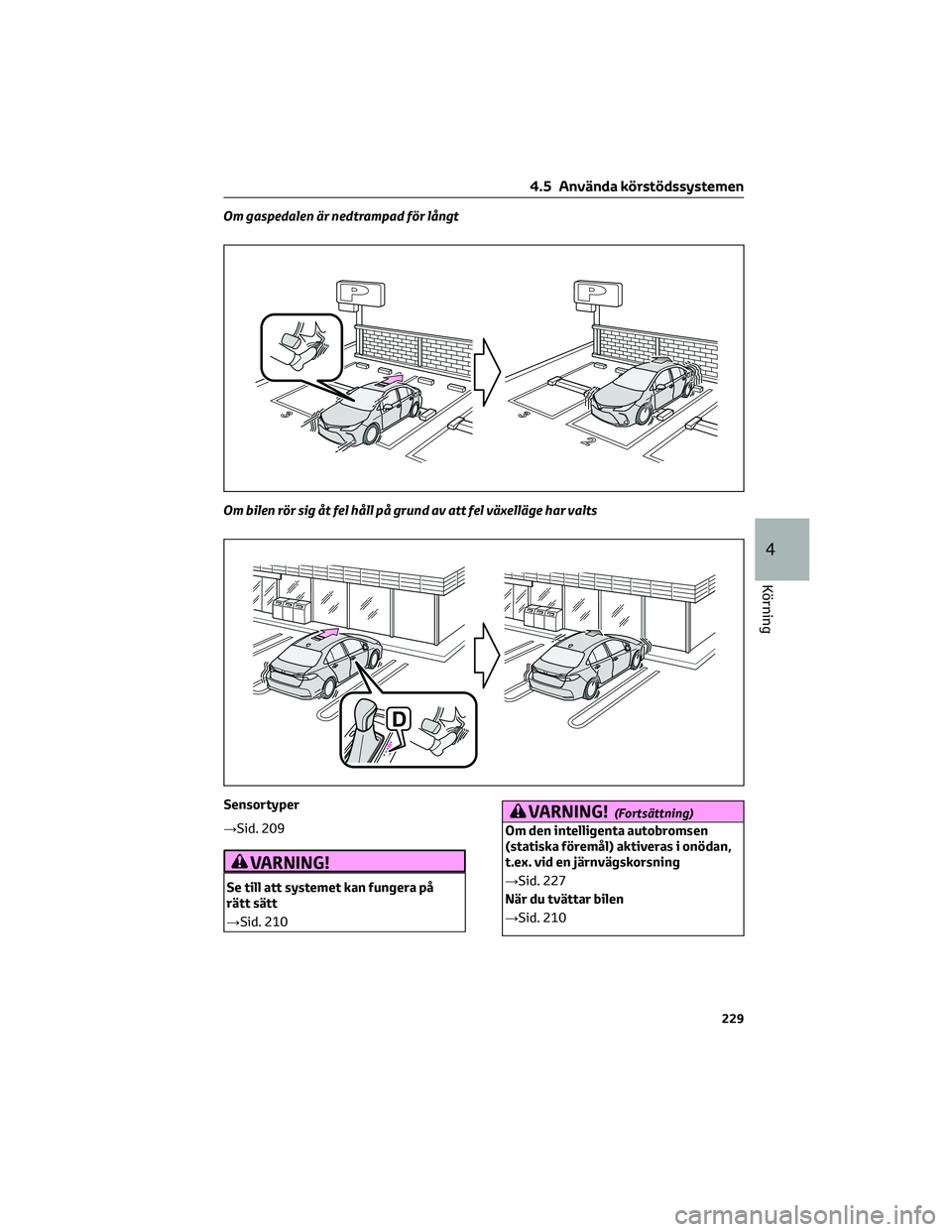

Om gaspedalen är nedtrampad för långt
Om bilen rör sig åt fel håll på grund av att fel växelläge har valts
Sensortyper
→Sid. 209
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 210
VARNING!(Fortsättning)
Om den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
→Sid. 227
När du tvättar bilen
→Sid. 210
4.5 Använda körstödssystemen
229
4
Körning

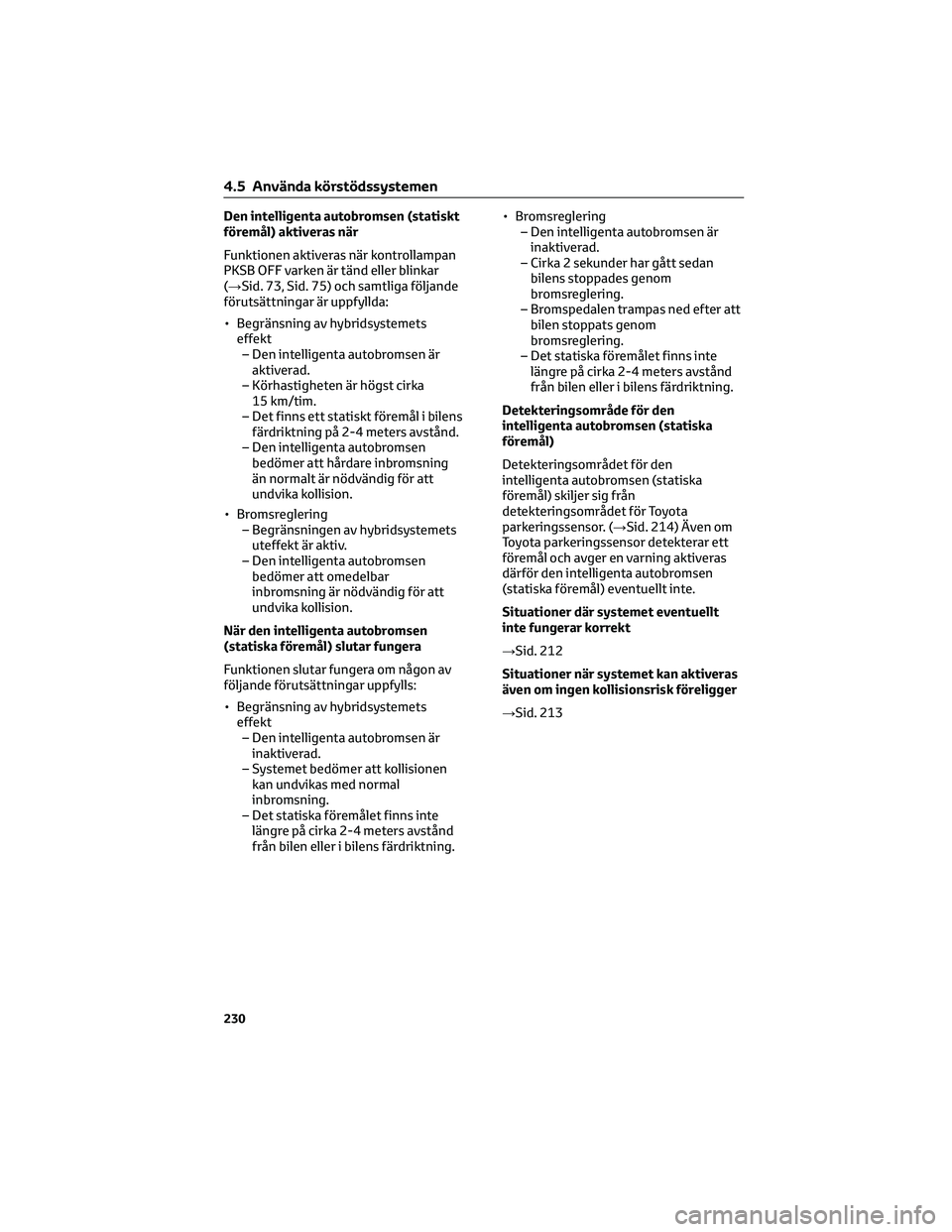

Den intelligenta autobromsen (statiskt
föremål) aktiveras när
Funktionen aktiveras när kontrollampan
PKSB OFF varken är tänd eller blinkar
(→Sid. 73, Sid. 75) och samtliga följande
förutsättningar är uppfyllda:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.
– Det finns ett statiskt föremål i bilens
färdriktning på 2-4 meters avstånd.
– Den intelligenta autobromsen
bedömer att hårdare inbromsning
än normalt är nödvändig för att
undvika kollision.
• Bromsreglering
– Begränsningen av hybridsystemets
uteffekt är aktiv.
– Den intelligenta autobromsen
bedömer att omedelbar
inbromsning är nödvändig för att
undvika kollision.
När den intelligenta autobromsen
(statiska föremål) slutar fungera
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
inaktiverad.
– Systemet bedömer att kollisionen
kan undvikas med normal
inbromsning.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.
– Bromspedalen trampas ned efter att
bilen stoppats genom
bromsreglering.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
Detekteringsområde för den
intelligenta autobromsen (statiska
föremål)
Detekteringsområdet för den
intelligenta autobromsen (statiska
föremål) skiljer sig från
detekteringsområdet för Toyota
parkeringssensor. (→Sid. 214) Även om
Toyota parkeringssensor detekterar ett
föremål och avger en varning aktiveras
därför den intelligenta autobromsen
(statiska föremål) eventuellt inte.
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 212
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 213
4.5 Använda körstödssystemen
230

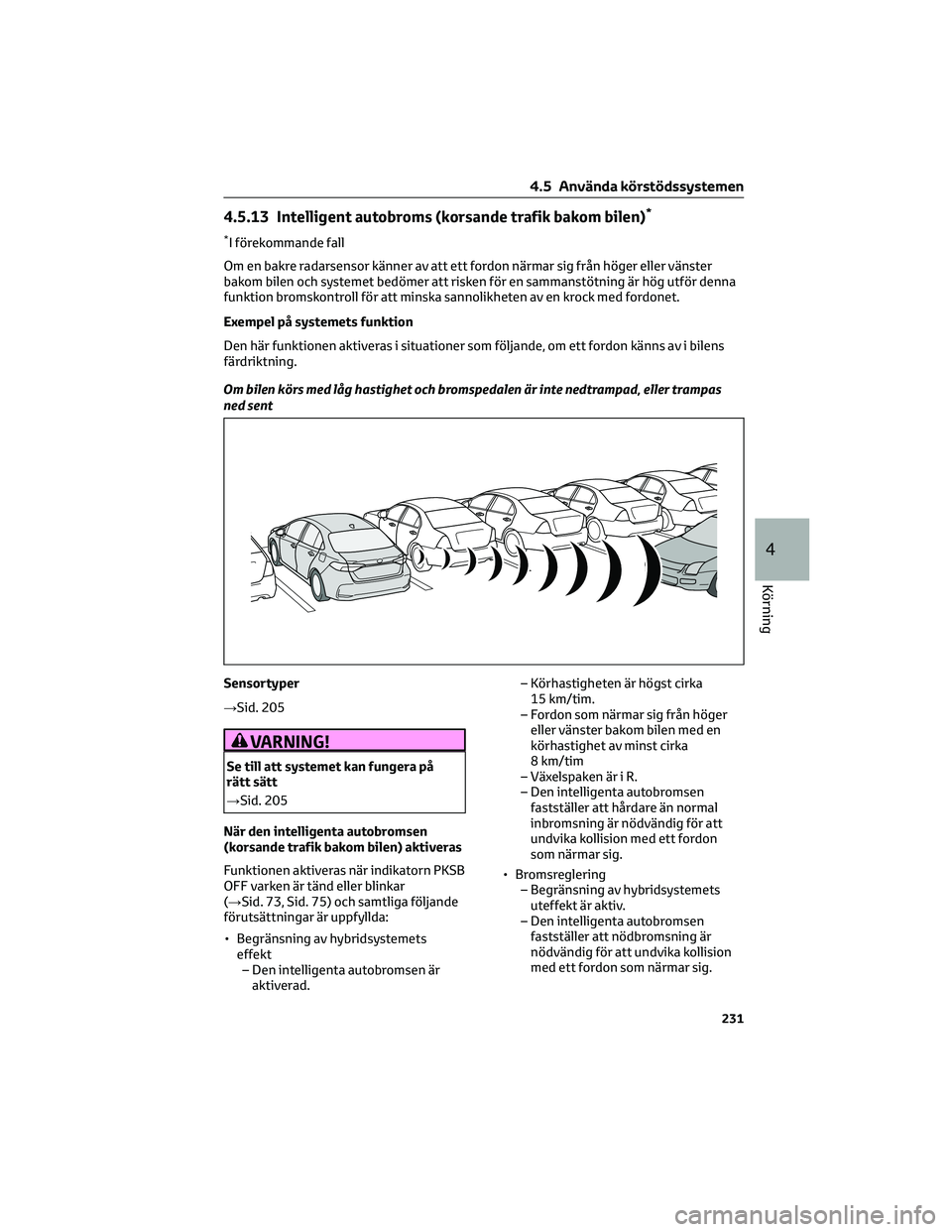

4.5.13 Intelligent autobroms (korsande trafik bakom bilen)*
*I förekommande fall
Om en bakre radarsensor känner av att ett fordon närmar sig från höger eller vänster
bakom bilen och systemet bedömer att risken för en sammanstötning är hög utför denna
funktion bromskontroll för att minska sannolikheten av en krock med fordonet.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer som följande, om ett fordon känns av i bilens
färdriktning.
Om bilen körs med låg hastighet och bromspedalen är inte nedtrampad, eller trampas
ned sent
Sensortyper
→Sid. 205
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 205
När den intelligenta autobromsen
(korsande trafik bakom bilen) aktiveras
Funktionen aktiveras när indikatorn PKSB
OFF varken är tänd eller blinkar
(→Sid. 73, Sid. 75) och samtliga följande
förutsättningar är uppfyllda:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.– Körhastigheten är högst cirka
15 km/tim.
– Fordon som närmar sig från höger
eller vänster bakom bilen med en
körhastighet av minst cirka
8 km/tim
– Växelspaken är i R.
– Den intelligenta autobromsen
fastställer att hårdare än normal
inbromsning är nödvändig för att
undvika kollision med ett fordon
som närmar sig.
• Bromsreglering
– Begränsning av hybridsystemets
uteffekt är aktiv.
– Den intelligenta autobromsen
fastställer att nödbromsning är
nödvändig för att undvika kollision
med ett fordon som närmar sig.
4.5 Använda körstödssystemen
231
4
Körning

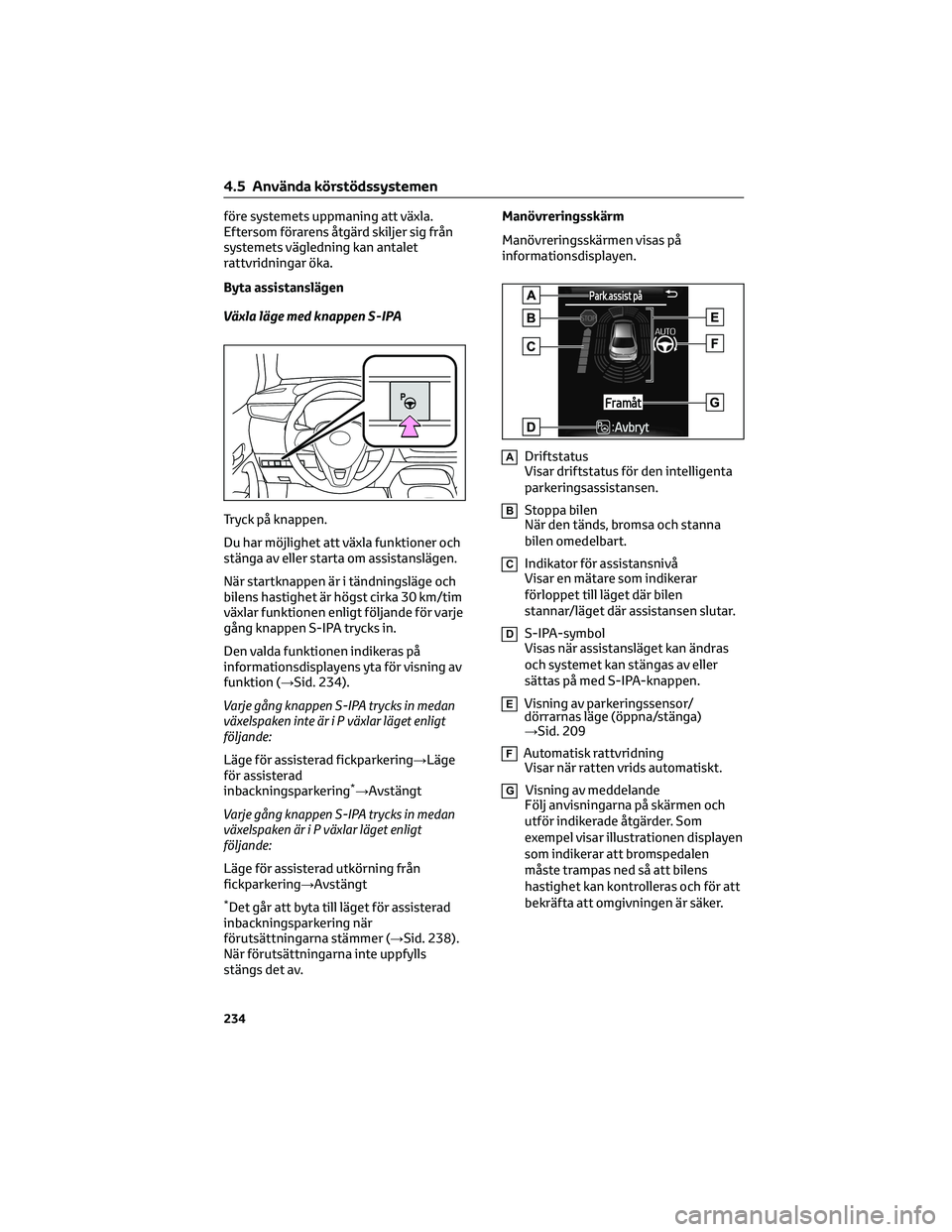

före systemets uppmaning att växla.
Eftersom förarens åtgärd skiljer sig från
systemets vägledning kan antalet
rattvridningar öka.
Byta assistanslägen
Växla läge med knappen S-IPA
Tryck på knappen.
Du har möjlighet att växla funktioner och
stänga av eller starta om assistanslägen.
När startknappen är i tändningsläge och
bilens hastighet är högst cirka 30 km/tim
växlar funktionen enligt följande för varje
gång knappen S-IPA trycks in.
Den valda funktionen indikeras på
informationsdisplayens yta för visning av
funktion (→Sid. 234).
Varje gång knappen S-IPA trycks in medan
växelspaken inte äriPväxlar läget enligt
följande:
Läge för assisterad fickparkering→Läge
för assisterad
inbackningsparkering
*→Avstängt
Varje gång knappen S-IPA trycks in medan
växelspaken äriPväxlar läget enligt
följande:
Läge för assisterad utkörning från
fickparkering→Avstängt
*Det går att byta till läget för assisterad
inbackningsparkering när
förutsättningarna stämmer (→Sid. 238).
När förutsättningarna inte uppfylls
stängs det av.Manövreringsskärm
Manövreringsskärmen visas på
informationsdisplayen.
ADriftstatus
Visar driftstatus för den intelligenta
parkeringsassistansen.
BStoppa bilen
När den tänds, bromsa och stanna
bilen omedelbart.
CIndikator för assistansnivå
Visar en mätare som indikerar
förloppet till läget där bilen
stannar/läget där assistansen slutar.
DS-IPA-symbol
Visas när assistansläget kan ändras
och systemet kan stängas av eller
sättas på med S-IPA-knappen.
EVisning av parkeringssensor/
dörrarnas läge (öppna/stänga)
→Sid. 209
FAutomatisk rattvridning
Visar när ratten vrids automatiskt.
GVisning av meddelande
Följ anvisningarna på skärmen och
utför indikerade åtgärder. Som
exempel visar illustrationen displayen
som indikerar att bromspedalen
måste trampas ned så att bilens
hastighet kan kontrolleras och för att
bekräfta att omgivningen är säker.
4.5 Använda körstödssystemen
234

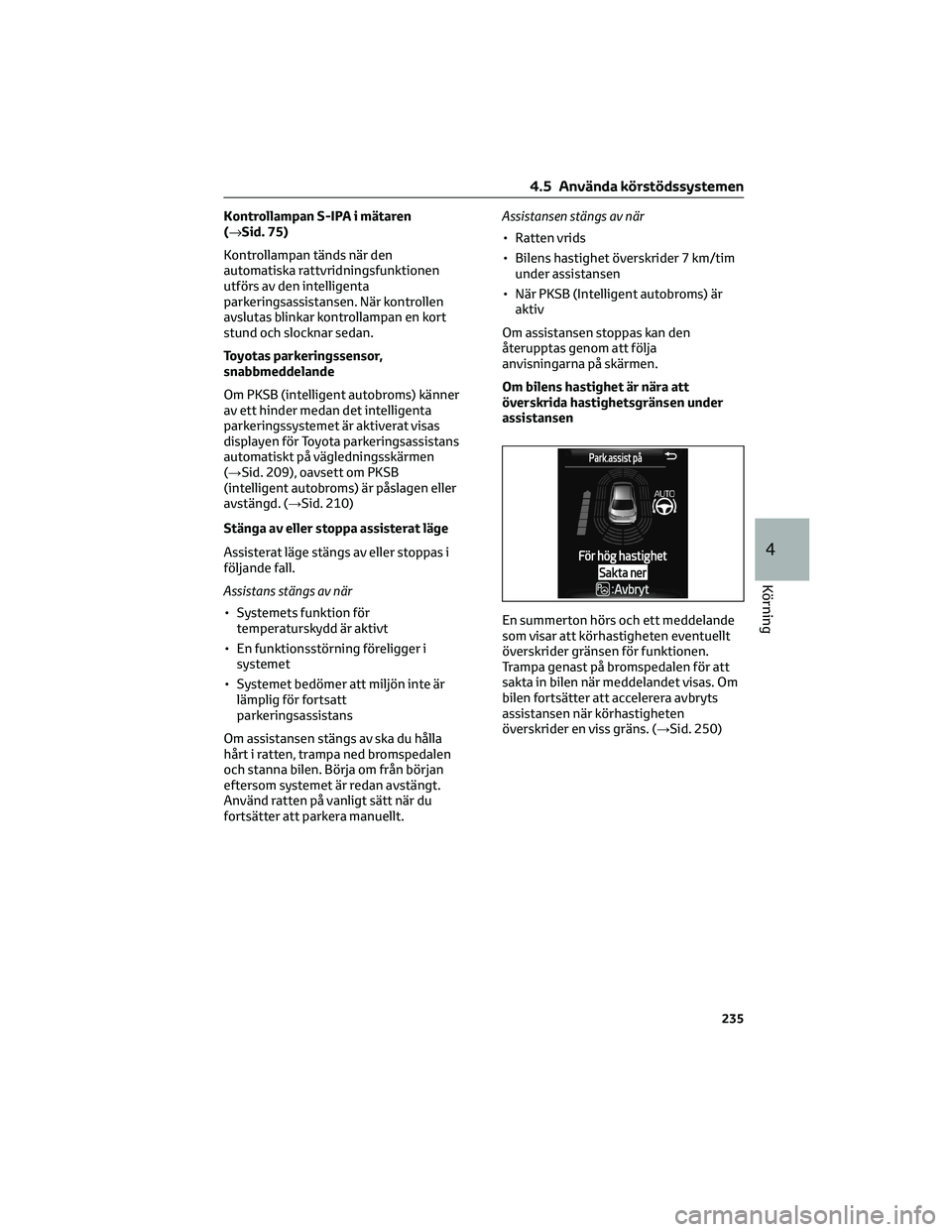

Kontrollampan S-IPA i mätaren
(→Sid. 75)
Kontrollampan tänds när den
automatiska rattvridningsfunktionen
utförs av den intelligenta
parkeringsassistansen. När kontrollen
avslutas blinkar kontrollampan en kort
stund och slocknar sedan.
Toyotas parkeringssensor,
snabbmeddelande
Om PKSB (intelligent autobroms) känner
av ett hinder medan det intelligenta
parkeringssystemet är aktiverat visas
displayen för Toyota parkeringsassistans
automatiskt på vägledningsskärmen
(→Sid. 209), oavsett om PKSB
(intelligent autobroms) är påslagen eller
avstängd. (→Sid. 210)
Stänga av eller stoppa assisterat läge
Assisterat läge stängs av eller stoppas i
följande fall.
Assistans stängs av när
• Systemets funktion för
temperaturskydd är aktivt
• En funktionsstörning föreligger i
systemet
• Systemet bedömer att miljön inte är
lämplig för fortsatt
parkeringsassistans
Om assistansen stängs av ska du hålla
hårt i ratten, trampa ned bromspedalen
och stanna bilen. Börja om från början
eftersom systemet är redan avstängt.
Använd ratten på vanligt sätt när du
fortsätter att parkera manuellt.Assistansen stängs av när
• Ratten vrids
• Bilens hastighet överskrider 7 km/tim
under assistansen
• När PKSB (Intelligent autobroms) är
aktiv
Om assistansen stoppas kan den
återupptas genom att följa
anvisningarna på skärmen.
Om bilens hastighet är nära att
överskrida hastighetsgränsen under
assistansen
En summerton hörs och ett meddelande
som visar att körhastigheten eventuellt
överskrider gränsen för funktionen.
Trampa genast på bromspedalen för att
sakta in bilen när meddelandet visas. Om
bilen fortsätter att accelerera avbryts
assistansen när körhastigheten
överskrider en viss gräns. (→Sid. 250)
4.5 Använda körstödssystemen
235
4
Körning
