TOYOTA COROLLA 2022 Bruksanvisningar (in Swedish)

8.2.11 Om motorn blir
överhettad
Följande kan indikera att bilen håller på
att överhettas.
• Mätaren för kylarvätsketemperaturen
(→sid. 77, sid. 80) är i det röda
området, eller hybridsystemet verkar
förlora kraft. (Exempelvis ökar inte
bilens hastighet.)
• "Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual" eller
"Hybrid System Overheated Output
Power Reduced" visas på
informationsdisplayen.
• Ånga strömmar ut under motorhuven.
Åtgärder
Om temperaturmätaren för kylarvätskan
går in i det röda området eller om "Engine
Coolant Temp High Stop in a Safe Place See
Owner’s Manual" (Kylarvätska hög
temperatur Stanna på en säker plats Se
instruktionsboken) visas på
informationsdisplayen
1. Stanna bilen på en säker plats, stäng
först av luftkonditioneringen och
därefter hybridsystemet.
2. Om du ser ånga: Lyft försiktigt upp
motorhuven när ångan har avtagit.
Om du inte ser ånga: Lyft försiktigt
upp motorhuven.
3. När hybridsystemet har svalnat
tillräckligt kan slangarna och kylaren
undersökas med avseende på läckage.
AKylare
BKylfläktarOm en stor mängd kylarvätska läcker
ut ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
4. Kylvätskenivån är korrekt när den är
mellan "FULL"- och "LOW"-strecken
på behållaren.
ABehållare
B"FULL"-strecket
C"LOW"-strecket
5. Fyll på kylarvätska vid behov.
I en akut situation kan vanligt vatten
användas om kylarvätska inte finns
tillgänglig.
6. Starta hybridsystemet och sätt på
luftkonditioneringen för att
kontrollera att kylfläktarna fungerar,
kontrollera om kylarvätska läcker ut
från kylare eller slangar.
Fläktarna går igång när
luftkonditioneringen sätts på
omedelbart efter en kallstart.
Bekräfta att fläktarna är igång genom
8.2 Åtgärder i en nödsituation
419
8
Om problem uppstår

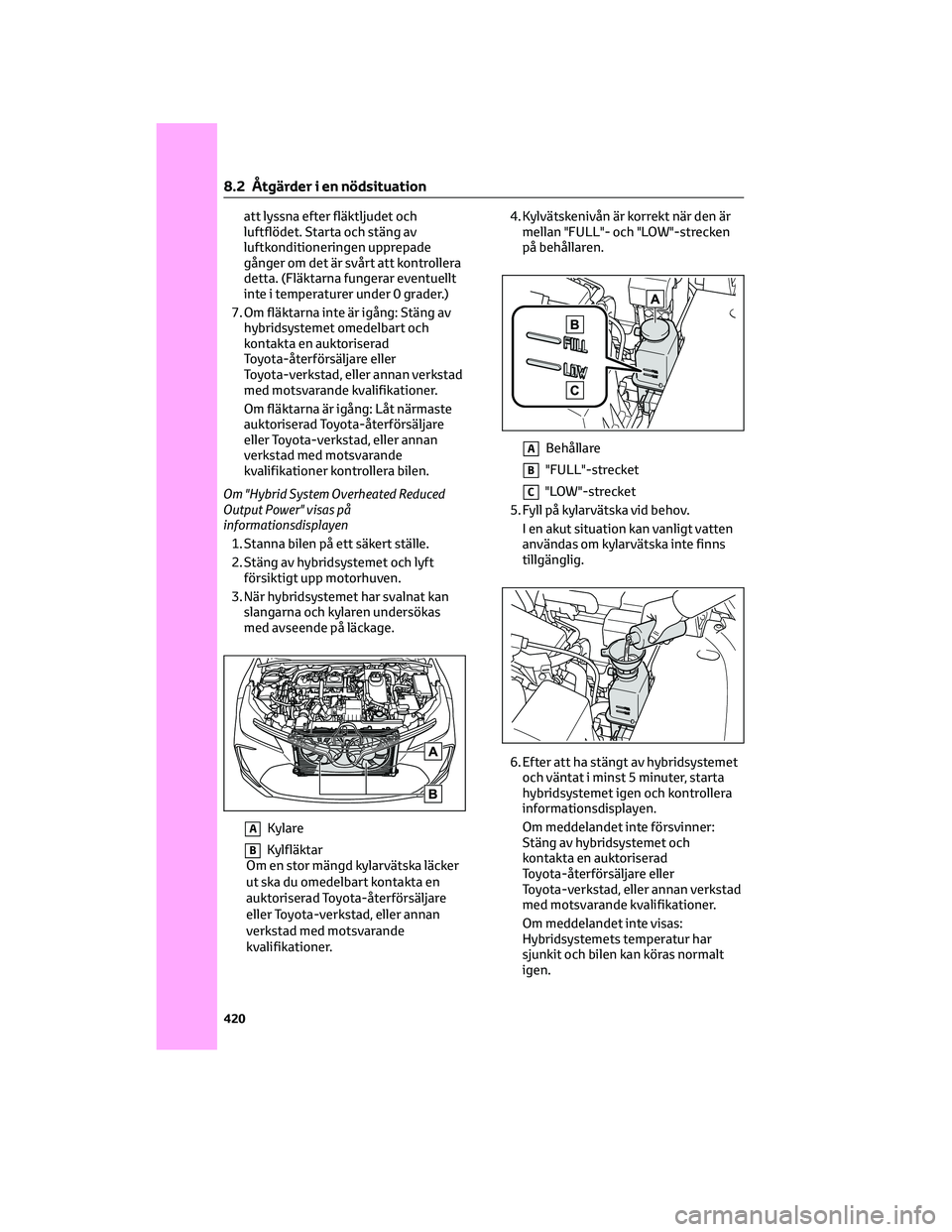

att lyssna efter fläktljudet och
luftflödet. Starta och stäng av
luftkonditioneringen upprepade
gånger om det är svårt att kontrollera
detta. (Fläktarna fungerar eventuellt
inte i temperaturer under 0 grader.)
7. Om fläktarna inte är igång: Stäng av
hybridsystemet omedelbart och
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Om fläktarna är igång: Låt närmaste
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
Om "Hybrid System Overheated Reduced
Output Power" visas på
informationsdisplayen
1. Stanna bilen på ett säkert ställe.
2. Stäng av hybridsystemet och lyft
försiktigt upp motorhuven.
3. När hybridsystemet har svalnat kan
slangarna och kylaren undersökas
med avseende på läckage.
AKylare
BKylfläktar
Om en stor mängd kylarvätska läcker
ut ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.4. Kylvätskenivån är korrekt när den är
mellan "FULL"- och "LOW"-strecken
på behållaren.
ABehållare
B"FULL"-strecket
C"LOW"-strecket
5. Fyll på kylarvätska vid behov.
I en akut situation kan vanligt vatten
användas om kylarvätska inte finns
tillgänglig.
6. Efter att ha stängt av hybridsystemet
och väntat i minst 5 minuter, starta
hybridsystemet igen och kontrollera
informationsdisplayen.
Om meddelandet inte försvinner:
Stäng av hybridsystemet och
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Om meddelandet inte visas:
Hybridsystemets temperatur har
sjunkit och bilen kan köras normalt
igen.
8.2 Åtgärder i en nödsituation
420

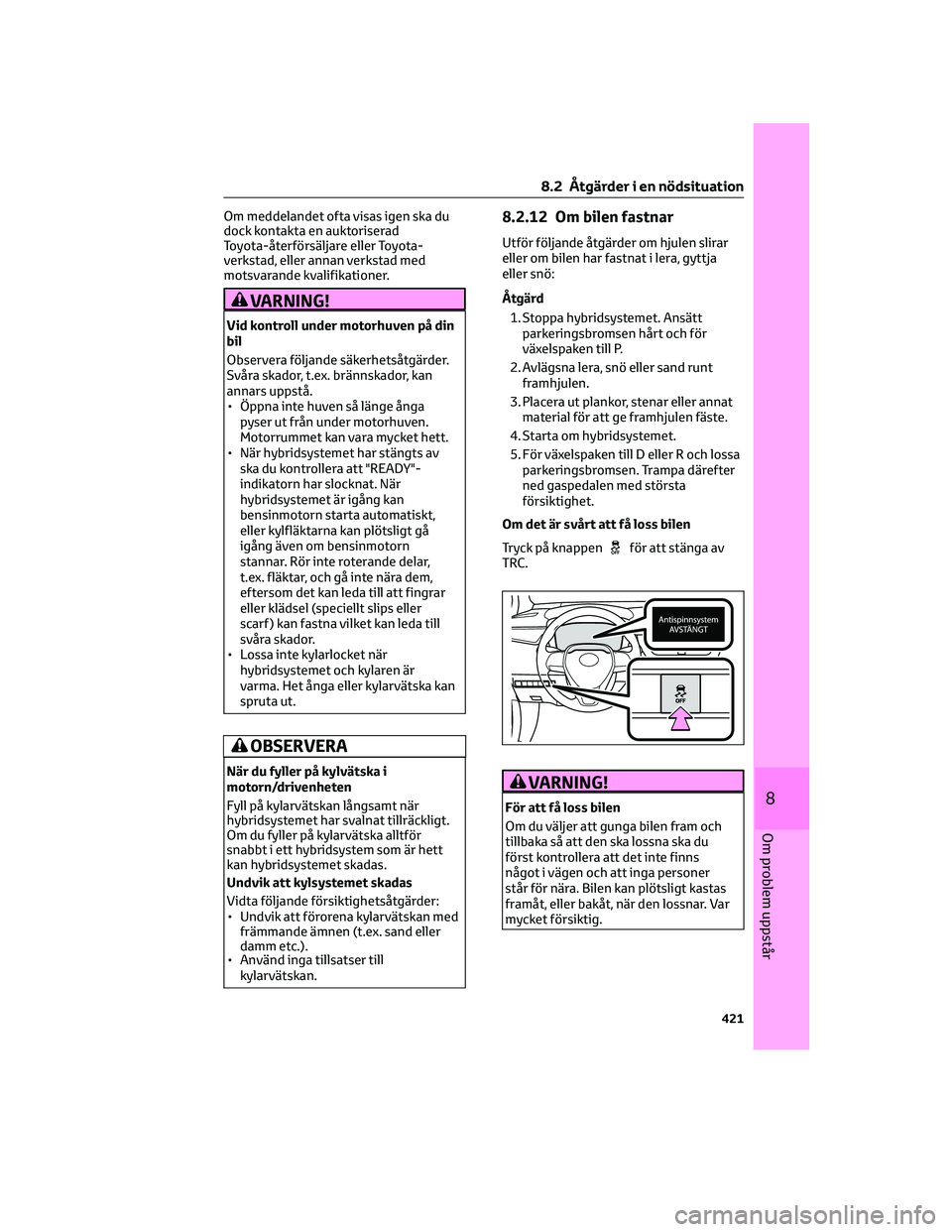

Om meddelandet ofta visas igen ska du
dock kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer.
VARNING!
Vid kontroll under motorhuven på din
bil
Observera följande säkerhetsåtgärder.
Svåra skador, t.ex. brännskador, kan
annars uppstå.
• Öppna inte huven så länge ånga
pyser ut från under motorhuven.
Motorrummet kan vara mycket hett.
• När hybridsystemet har stängts av
ska du kontrollera att "READY"-
indikatorn har slocknat. När
hybridsystemet är igång kan
bensinmotorn starta automatiskt,
eller kylfläktarna kan plötsligt gå
igång även om bensinmotorn
stannar. Rör inte roterande delar,
t.ex. fläktar, och gå inte nära dem,
eftersom det kan leda till att fingrar
eller klädsel (speciellt slips eller
scarf ) kan fastna vilket kan leda till
svåra skador.
• Lossa inte kylarlocket när
hybridsystemet och kylaren är
varma. Het ånga eller kylarvätska kan
spruta ut.
OBSERVERA
När du fyller på kylvätska i
motorn/drivenheten
Fyll på kylarvätskan långsamt när
hybridsystemet har svalnat tillräckligt.
Om du fyller på kylarvätska alltför
snabbt i ett hybridsystem som är hett
kan hybridsystemet skadas.
Undvik att kylsystemet skadas
Vidta följande försiktighetsåtgärder:
• Undvik att förorena kylarvätskan med
främmande ämnen (t.ex. sand eller
damm etc.).
• Använd inga tillsatser till
kylarvätskan.
8.2.12 Om bilen fastnar
Utför följande åtgärder om hjulen slirar
eller om bilen har fastnat i lera, gyttja
eller snö:
Åtgärd
1. Stoppa hybridsystemet. Ansätt
parkeringsbromsen hårt och för
växelspaken till P.
2. Avlägsna lera, snö eller sand runt
framhjulen.
3. Placera ut plankor, stenar eller annat
material för att ge framhjulen fäste.
4. Starta om hybridsystemet.
5. För växelspaken till D eller R och lossa
parkeringsbromsen. Trampa därefter
ned gaspedalen med största
försiktighet.
Om det är svårt att få loss bilen
Tryck på knappen
för att stänga av
TRC.
VARNING!
För att få loss bilen
Om du väljer att gunga bilen fram och
tillbaka så att den ska lossna ska du
först kontrollera att det inte finns
något i vägen och att inga personer
står för nära. Bilen kan plötsligt kastas
framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
8.2 Åtgärder i en nödsituation
421
8
Om problem uppstår

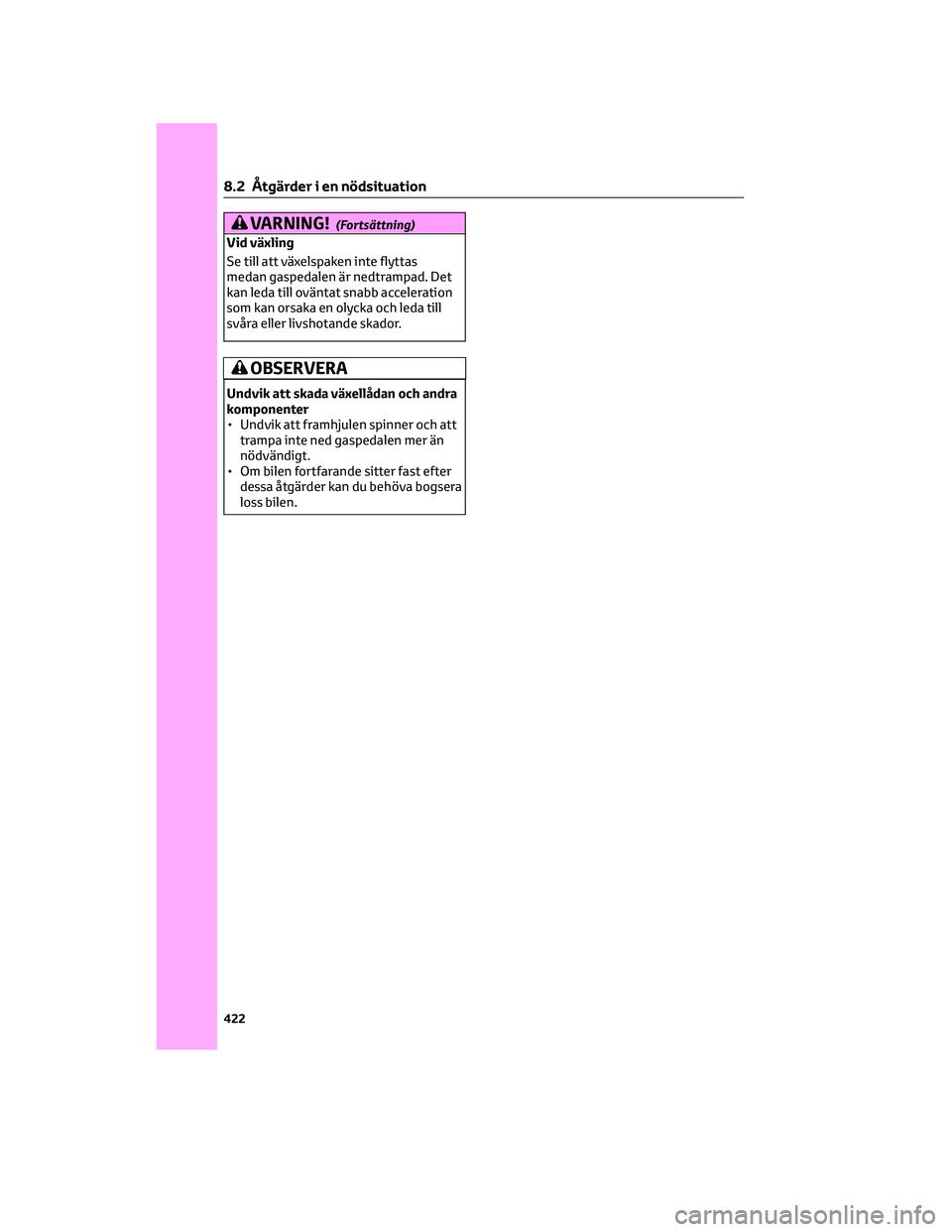

VARNING!(Fortsättning)
Vid växling
Se till att växelspaken inte flyttas
medan gaspedalen är nedtrampad. Det
kan leda till oväntat snabb acceleration
som kan orsaka en olycka och leda till
svåra eller livshotande skador.
OBSERVERA
Undvik att skada växellådan och andra
komponenter
• Undvik att framhjulen spinner och att
trampa inte ned gaspedalen mer än
nödvändigt.
• Om bilen fortfarande sitter fast efter
dessa åtgärder kan du behöva bogsera
loss bilen.
8.2 Åtgärder i en nödsituation
422

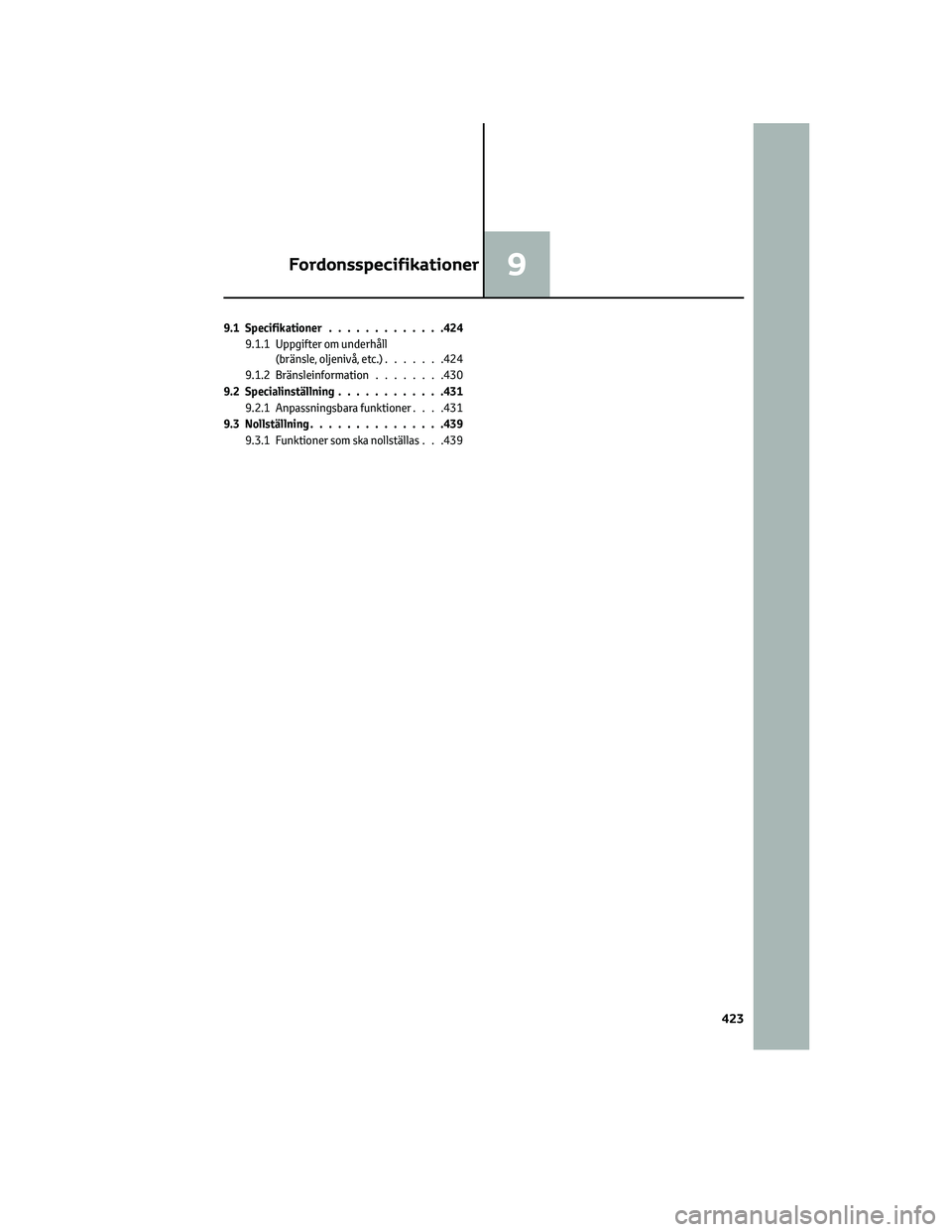

9.1 Specifikationer.............424
9.1.1 Uppgifter om underhåll
(bränsle, oljenivå, etc.).......424
9.1.2 Bränsleinformation........430
9.2 Specialinställning............431
9.2.1 Anpassningsbara funktioner. . . .431
9.3 Nollställning...............439
9.3.1 Funktioner som ska nollställas . . .439
Fordonsspecifikationer9
423

9.1 Specifikationer
9.1.1 Uppgifter om underhåll (bränsle, oljenivå, etc.)
Mått och vikt
Total längd 4630 mm
Totalbredd 1780 mm
Totalhöjd
*11435 mm
1455 mm*2
Axelavstånd 2700 mm
SpårviddFram 1531 mm
Bak 1544 mm
Totalvikt 1835 kg
Max. tillåtet axeltryckFram 1050 kg
Bak 970 kg
Kultryck 75 kg
SläpvagnsviktObromsad 450 kg
Bromsad 750 kg
*1Olastat fordon
*2Modeller med utrustning för dåliga vägförhållanden
Fordonsidentifiering
Chassinummer
Chassinumret (VIN) är det som juridiskt
sett identifierar din bil. Detta nummer är
den viktigaste identifieringen av din bil.
Det används vid registrering av dig som
ägare av bilen.
Numret är instansat under höger
framsäte.
På vissa modeller är det här numret även
instansat på instrumentpanelens övre
vänstra sida.Numret anges också på tillverkarens
typskylt.
9.1 Specifikationer
424

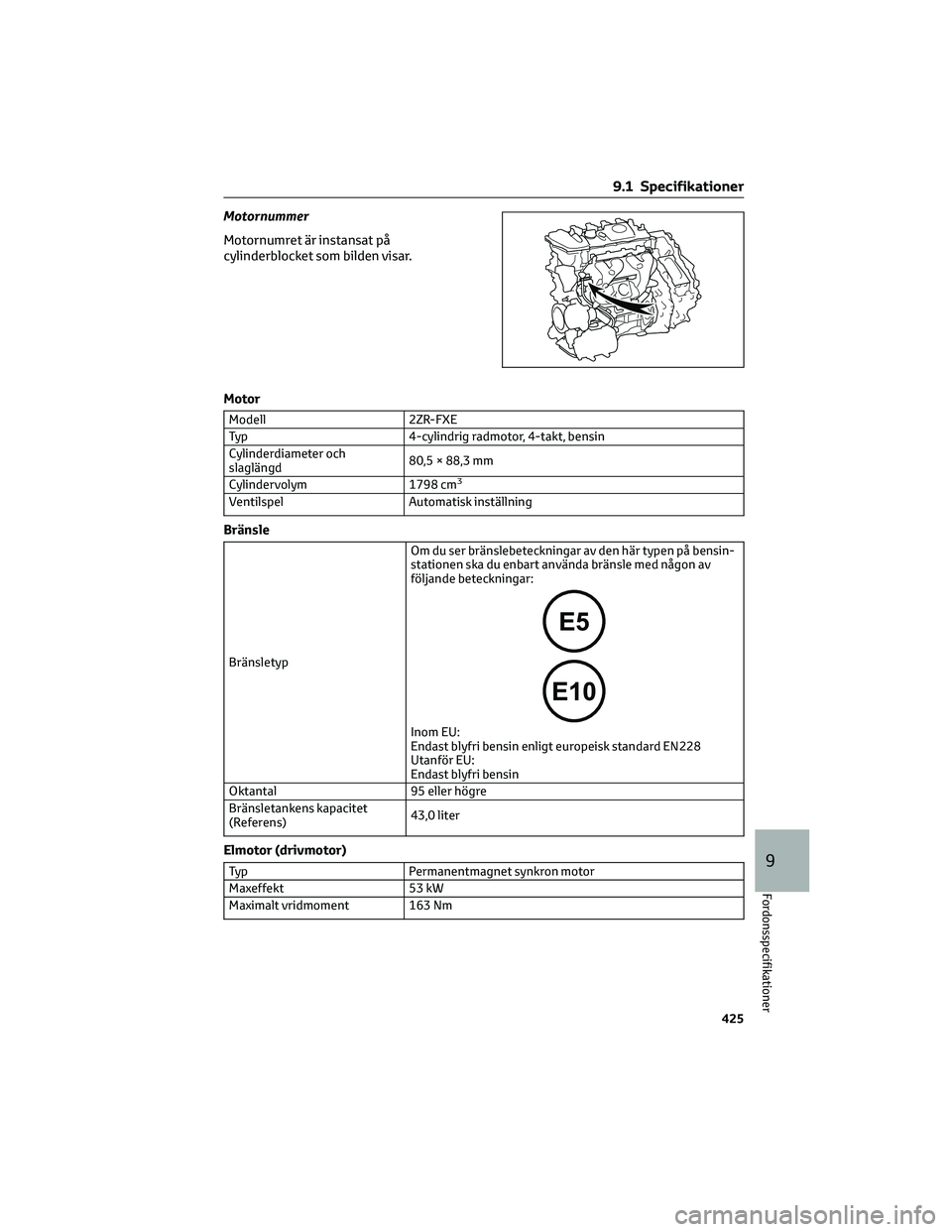

Motornummer
Motornumret är instansat på
cylinderblocket som bilden visar.
Motor
Modell 2ZR-FXE
Typ 4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd80,5 × 88,3 mm
Cylindervolym 1798 cm
3
Ventilspel Automatisk inställning
Bränsle
BränsletypOm du ser bränslebeteckningar av den här typen på bensin-
stationen ska du enbart använda bränsle med någon av
följande beteckningar:
Inom EU:
Endast blyfri bensin enligt europeisk standard EN228
Utanför EU:
Endast blyfri bensin
Oktantal 95 eller högre
Bränsletankens kapacitet
(Referens)43,0 liter
Elmotor (drivmotor)
Typ Permanentmagnet synkron motor
Maxeffekt 53 kW
Maximalt vridmoment 163 Nm
9.1 Specifikationer
425
9
Fordonsspecifikationer

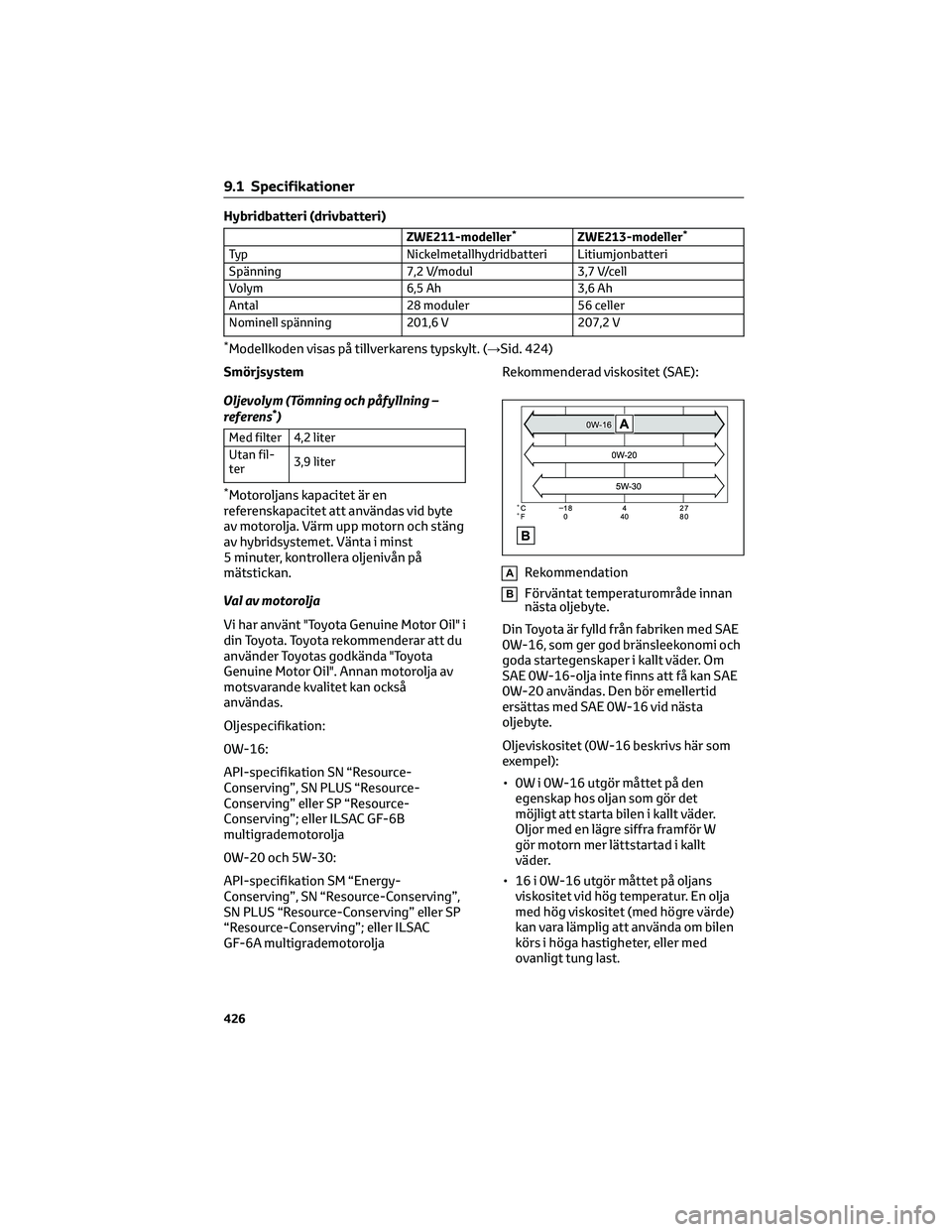

Hybridbatteri (drivbatteri)
ZWE211-modeller*ZWE213-modeller*
Typ Nickelmetallhydridbatteri Litiumjonbatteri
Spänning 7,2 V/modul 3,7 V/cell
Volym 6,5 Ah 3,6 Ah
Antal 28 moduler 56 celler
Nominell spänning 201,6 V 207,2 V
*Modellkoden visas på tillverkarens typskylt. (→Sid. 424)
Smörjsystem
Oljevolym (Tömning och påfyllning –
referens
*)
Med filter 4,2 liter
Utan fil-
ter3,9 liter
*Motoroljans kapacitet är en
referenskapacitet att användas vid byte
av motorolja. Värm upp motorn och stäng
av hybridsystemet. Vänta i minst
5 minuter, kontrollera oljenivån på
mätstickan.
Val av motorolja
Vi har använt "Toyota Genuine Motor Oil" i
din Toyota. Toyota rekommenderar att du
använder Toyotas godkända "Toyota
Genuine Motor Oil". Annan motorolja av
motsvarande kvalitet kan också
användas.
Oljespecifikation:
0W-16:
API-specifikation SN “Resource-
Conserving”, SN PLUS “Resource-
Conserving” eller SP “Resource-
Conserving”; eller ILSAC GF-6B
multigrademotorolja
0W-20 och 5W-30:
API-specifikation SM “Energy-
Conserving”, SN “Resource-Conserving”,
SN PLUS “Resource-Conserving” eller SP
“Resource-Conserving”; eller ILSAC
GF-6A multigrademotoroljaRekommenderad viskositet (SAE):
ARekommendation
BFörväntat temperaturområde innan
nästa oljebyte.
Din Toyota är fylld från fabriken med SAE
0W-16, som ger god bränsleekonomi och
goda startegenskaper i kallt väder. Om
SAE 0W-16-olja inte finns att få kan SAE
0W-20 användas. Den bör emellertid
ersättas med SAE 0W-16 vid nästa
oljebyte.
Oljeviskositet (0W-16 beskrivs här som
exempel):
• 0W i 0W-16 utgör måttet på den
egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder.
Oljor med en lägre siffra framför W
gör motorn mer lättstartad i kallt
väder.
• 16 i 0W-16 utgör måttet på oljans
viskositet vid hög temperatur. En olja
med hög viskositet (med högre värde)
kan vara lämplig att använda om bilen
körs i höga hastigheter, eller med
ovanligt tung last.
9.1 Specifikationer
426

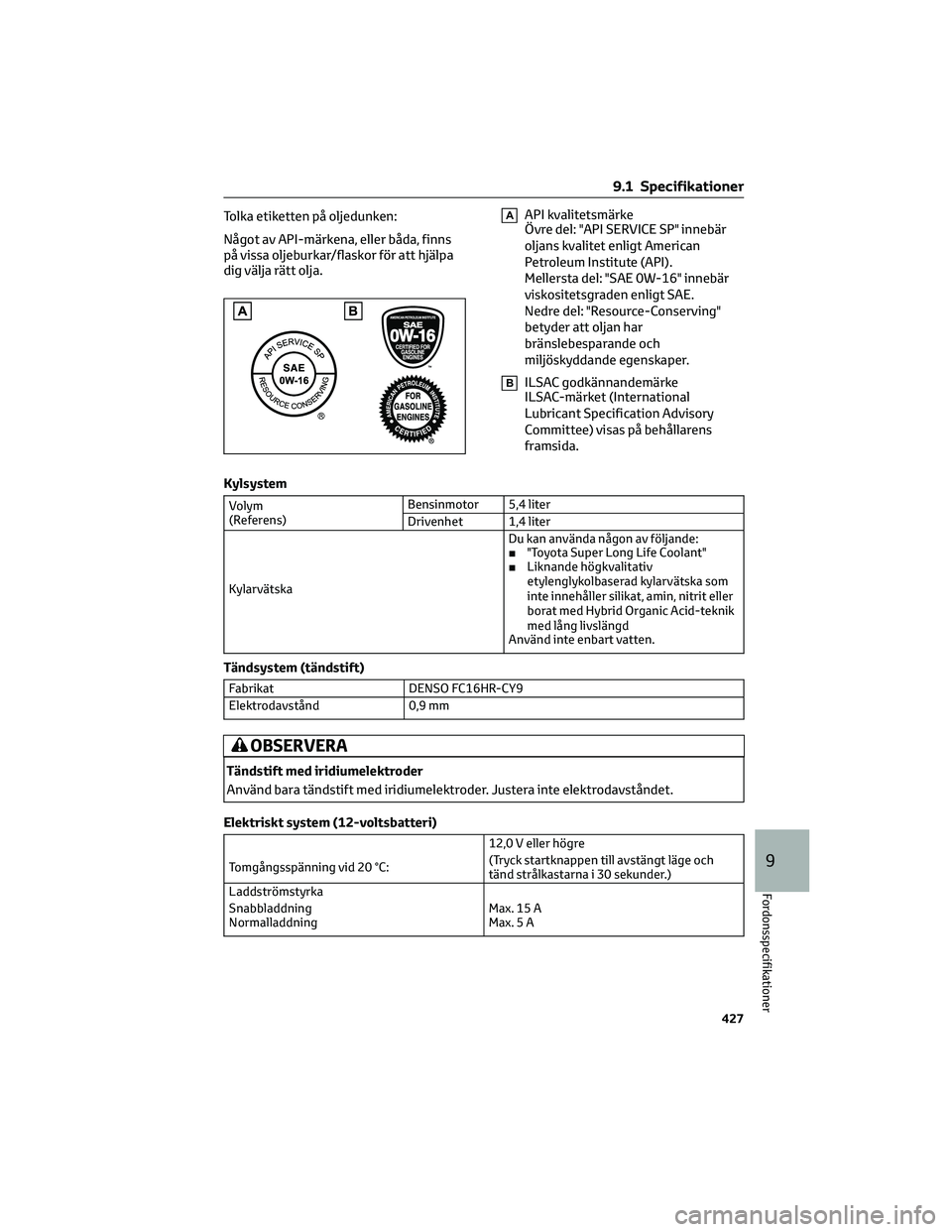

Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns
på vissa oljeburkar/flaskor för att hjälpa
dig välja rätt olja.AAPI kvalitetsmärke
Övre del: "API SERVICE SP" innebär
oljans kvalitet enligt American
Petroleum Institute (API).
Mellersta del: "SAE 0W-16" innebär
viskositetsgraden enligt SAE.
Nedre del: "Resource-Conserving"
betyder att oljan har
bränslebesparande och
miljöskyddande egenskaper.
BILSAC godkännandemärke
ILSAC-märket (International
Lubricant Specification Advisory
Committee) visas på behållarens
framsida.
Kylsystem
Volym
(Referens)Bensinmotor 5,4 liter
Drivenhet 1,4 liter
KylarvätskaDu kan använda någon av följande:
■"Toyota Super Long Life Coolant"
■Liknande högkvalitativ
etylenglykolbaserad kylarvätska som
inte innehåller silikat, amin, nitrit eller
borat med Hybrid Organic Acid-teknik
med lång livslängd
Använd inte enbart vatten.
Tändsystem (tändstift)
Fabrikat DENSO FC16HR-CY9
Elektrodavstånd 0,9 mm
OBSERVERA
Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Elektriskt system (12-voltsbatteri)
12,0 V eller högre
Tomgångsspänning vid 20 °C:(Tryck startknappen till avstängt läge och
tänd strålkastarna i 30 sekunder.)
Laddströmstyrka
Snabbladdning
NormalladdningMax. 15 A
Max.5A
9.1 Specifikationer
427
9

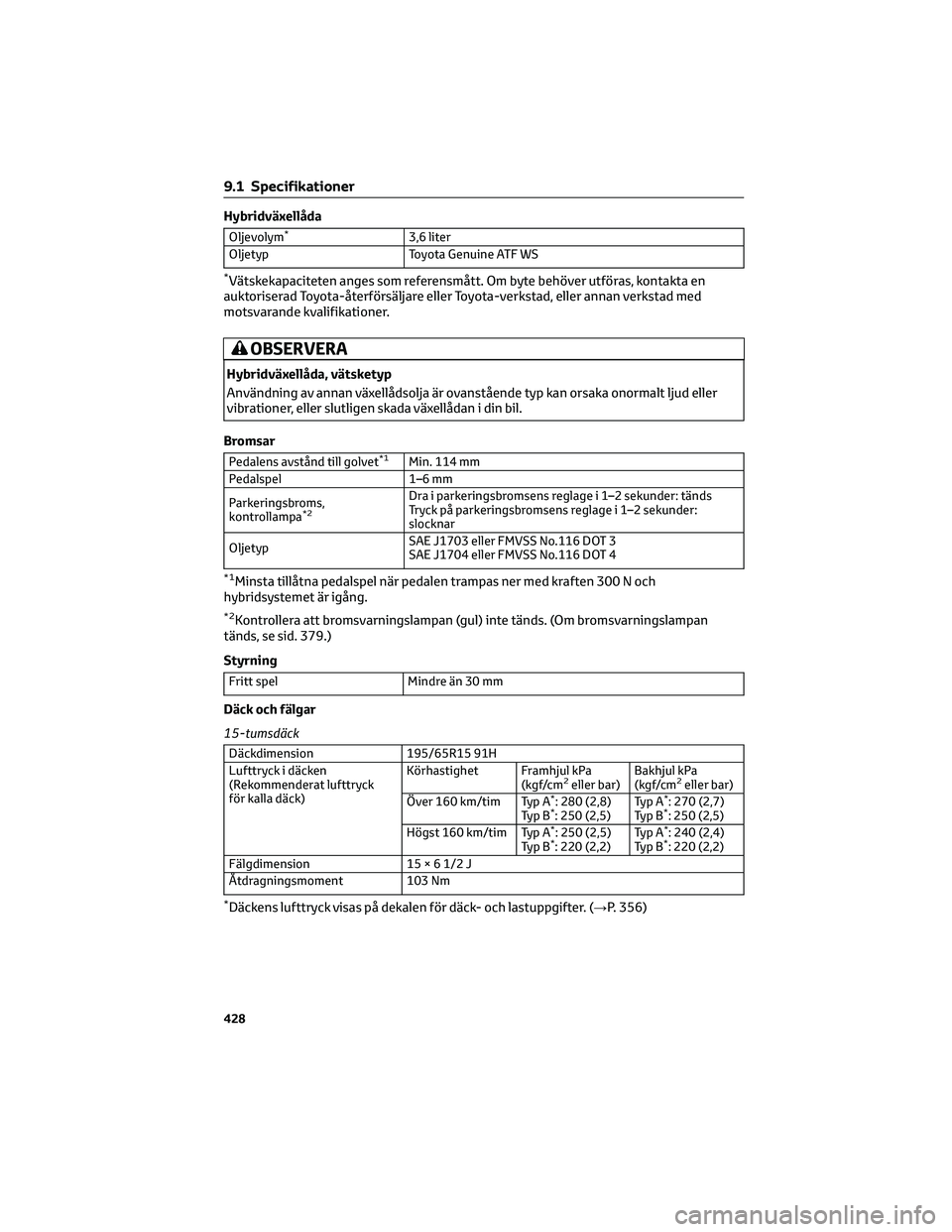

Fordonsspecifikationer

Hybridväxellåda
Oljevolym*3,6 liter
Oljetyp Toyota Genuine ATF WS
*Vätskekapaciteten anges som referensmått. Om byte behöver utföras, kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer.
OBSERVERA
Hybridväxellåda, vätsketyp
Användning av annan växellådsolja är ovanstående typ kan orsaka onormalt ljud eller
vibrationer, eller slutligen skada växellådan i din bil.
Bromsar
Pedalens avstånd till golvet*1Min. 114 mm
Pedalspel 1–6 mm
Parkeringsbroms,
kontrollampa
*2
Dra i parkeringsbromsens reglage i 1–2 sekunder: tänds
Tryck på parkeringsbromsens reglage i 1–2 sekunder:
slocknar
OljetypSAE J1703 eller FMVSS No.116 DOT 3
SAE J1704 eller FMVSS No.116 DOT 4
*1Minsta tillåtna pedalspel när pedalen trampas ner med kraften 300 N och
hybridsystemet är igång.
*2Kontrollera att bromsvarningslampan (gul) inte tänds. (Om bromsvarningslampan
tänds, se sid. 379.)
Styrning
Fritt spel Mindre än 30 mm
Däck och fälgar
15-tumsdäck
Däckdimension 195/65R15 91H
Lufttryck i däcken
(Rekommenderat lufttryck
för kalla däck)Körhastighet Framhjul kPa
(kgf/cm
2eller bar)Bakhjul kPa
(kgf/cm2eller bar)
Över 160 km/tim Typ A*: 280 (2,8)
Ty p B*: 250 (2,5)Ty p A
*: 270 (2,7)
Ty p B*: 250 (2,5)
Högst 160 km/tim Typ A*: 250 (2,5)
Ty p B*: 220 (2,2)Ty p A
*: 240 (2,4)
Ty p B*: 220 (2,2)
Fälgdimension 15 × 6 1/2 J
Åtdragningsmoment 103 Nm
*Däckens lufttryck visas på dekalen för däck- och lastuppgifter. (→P. 356)
9.1 Specifikationer
428
