Page 4 of 522

För din information.................5
Så här läser du den här instruktionsboken....7
Söka information..................7
Bildregister......................9
1.Trygghet och säkerhet
1.1 För säkert bruk................22
1.1.1 Innan du börjar köra.........22
1.1.2 För säker körning...........23
1.1.3 Säkerhetsbälten...........24
1.1.4 Krockkuddar..............28
1.1.5 Säkerhetsåtgärder beträffande
avgaser.................35
1.2 Säkerhet för barn...............36
1.2.1 Manuellt i-/urkopplingssystem till
framsätespassagerarens
krockkudde..............36
1.2.2 Åka bil med barn...........37
1.2.3 Bilbarnstolar..............37
1.3 Hjälp i nödsituation..............50
1.3.1 eCall
*1, 2................50
1.4 Hybridsystem.................58
1.4.1
Hybridsystem, funktioner.......58
1.4.2Hybridsystem, säkerhetsåtgärder . . 61
1.5 Stöldskyddssystem..............65
1.5.1 Startspärrsystem...........65
1.5.2 Dubbelsidigt låssystem
*.......65
1.5.3 Larm*..................66
2. Information om bilens status
samt kontrollampor
2.1 Instrumentgrupp...............72
2.1.1 Varnings- och kontrollampor....72
2.1.2 Instrument och mätare (4,2-tums
display).................77
2.1.3 Instrument och mätare
(7-tumsskärm)............80
2.1.4 Informationsdisplay.........84
2.1.5 Vindrutedisplay
*...........92
2.1.6 Energimonitor/
Förbrukningsskärm
*.........95
3. Innan du börjar köra
3.1 Information om nycklar..........102
3.1.1 Nycklar................102
3.2 Öppna, stänga och låsa dörrarna.....1043.2.1 Dörrar.................104
3.2.2 Baklucka...............107
3.2.3 Elektroniskt lås- och
startsystem.............110
3.3 Inställning av säten.............115
3.3.1 Framsäten..............115
3.3.2 Baksäte................115
3.3.3 Nackskydd..............117
3.4 Justera ratten och speglarna.......118
3.4.1 Ratt..................118
3.4.2 Invändig backspegel........119
3.4.3 Ytterbackspeglar..........120
3.5 Öppna och stänga fönster.........122
3.5.1 Elfönsterhissar...........122
3.5.2 Taklucka
*...............124
4. Körning
4.1 Innan du börjar köra............128
4.1.1 Köra bilen...............128
4.1.2 Last och bagage...........133
4.1.3 Draganordning...........133
4.2 Körrutiner..................137
4.2.1 Startknapp (tändning).......137
4.2.2 Körläge EV..............141
4.2.3 Hybridväxellåda...........143
4.2.4 Blinkersspak.............145
4.2.5 Parkeringsbroms..........145
4.2.6 Bromshållning............148
4.3 Använda strålkastare och
vindrutetorkare...............149
4.3.1 Belysningsspak...........149
4.3.2 AHB (Automatiskt helljus)
*....151
4.3.3 Dimljus, reglage...........154
4.3.4 Vindrutetorkare och spolare . . . 154
4.4 Tanka bilen..................157
4.4.1 Öppna tanklocket..........157
4.5 Använda körstödssystemen........158
4.5.1 Toyota Safety Sense
*........158
4.5.2 PCS (Aktivt
krockskyddssystem)
*........171
4.5.3 LTA (Körfilsassistans)*.......178
4.5.4 Aktiv farthållare med radar från
0 km/tim
*...............187
4.5.5 Farthållare*..............196
4.5.6 Fartbegränsare*...........199
4.5.7 RSA (Vägskyltsavläsare)*.....201
4.5.8 BSM (Dödavinkelvarnare)*....204
4.5.9 Toyota parkeringssensor*.....209
4.5.10 RCTA (Backvarnare för korsande
trafik), funktion
*..........217
2
Page 13 of 522

CMätare Sid. 77, Sid. 80
Avläsa mätarna/justera
instrumentpanelbelysningen Sid. 77,
Sid. 80
Varningslampor/kontrollampor
Sid. 72
När en varningslampa är tänd
Sid. 379
DInformationsdisplay Sid. 84
Display Sid. 84
Energimonitor Sid. 95
Om ett varningsmeddelande visas
Sid. 386
EKörriktningsvisare, spak Sid. 145
Belysningsspak Sid. 149
Strålkastare/blinkers fram/
positionsljus fram/varselljus Sid. 149
Främre dimljus
*1/bakre dimljus
Sid. 154
FVindrutetorkare och spolarspak
Sid. 154
Användning Sid. 154
Fylla på spolarvätska Sid. 342
GVarningsblinkers, reglage Sid. 374
HSpak för frikoppling av motorhuven
Sid. 335
IFrikopplingsspak för rattens längd-
och höjdinställning Sid. 118
JLuftkonditioneringssystem Sid. 306
Användning Sid. 306
Eluppvärmning av bakrutan Sid. 307
KLjudanläggning*1, 2Sid. 264
*1I förekommande fall
*2Modeller med navigations/multimediasystem, se instruktionsboken till navigations/
multimediasystemet eller instruktionsboken till multimediasystemet.
Reglage (vänsterstyrda bilar)
AStrålkastare, höjdinställning Sid. 151
BAutomatiskt helljus, reglage*Sid. 151
CS-IPA-reglage*Sid. 232
DRattuppvärmning, reglage*Sid. 311
EEluppvärmda vindrutetorkare,
reglage*Sid. 309
FVSC OFF, reglage Sid. 256
GDäcktryckvarningssystem,
nollställningsreglage Sid. 355
BILDREGISTER
11
BILDREGISTER
Page 18 of 522

Instrumentpanel (högerstyrda bilar)
AStartknapp Sid. 137
Starta hybridsystemet/ändra lägen
Sid. 137
Stoppa hybridsystemet i en akut
situation Sid. 374
När hybridsystemet inte kan startas
Sid. 413
Varningsmeddelanden Sid. 386
BVäxelspak Sid. 143
Ändra växelläge Sid. 143
Säkerhetsanvisningar vid bogsering
Sid. 375
Om växelspaken inte kan flyttas
Sid. 144
CMätare Sid. 77, Sid. 80
Avläsa mätarna/justera
instrumentpanelbelysningen Sid. 77,
Sid. 80
Varningslampor/kontrollampor
Sid. 72
När en varningslampa är tänd
Sid. 379
DInformationsdisplay Sid. 84
Display Sid. 84
Energimonitor Sid. 95Om ett varningsmeddelande visas
Sid. 386
EKörriktningsvisare, spak Sid. 145
Belysningsspak Sid. 149
Strålkastare/blinkers fram/
positionsljus fram/varselljus Sid. 149
Främre dimljus
*1/bakre dimljus
Sid. 154
FVindrutetorkare och spolarspak
Sid. 154
Användning Sid. 154
Fylla på spolarvätska Sid. 342
GVarningsblinkers, reglage Sid. 374
HSpak för frikoppling av motorhuven
Sid. 335
IFrikopplingsspak för rattens längd-
och höjdinställning Sid. 118
JLuftkonditioneringssystem Sid. 306
Användning Sid. 306
Eluppvärmning av bakrutan Sid. 307
KLjudanläggning*1, 2Sid. 264
BILDREGISTER
16
Page 67 of 522

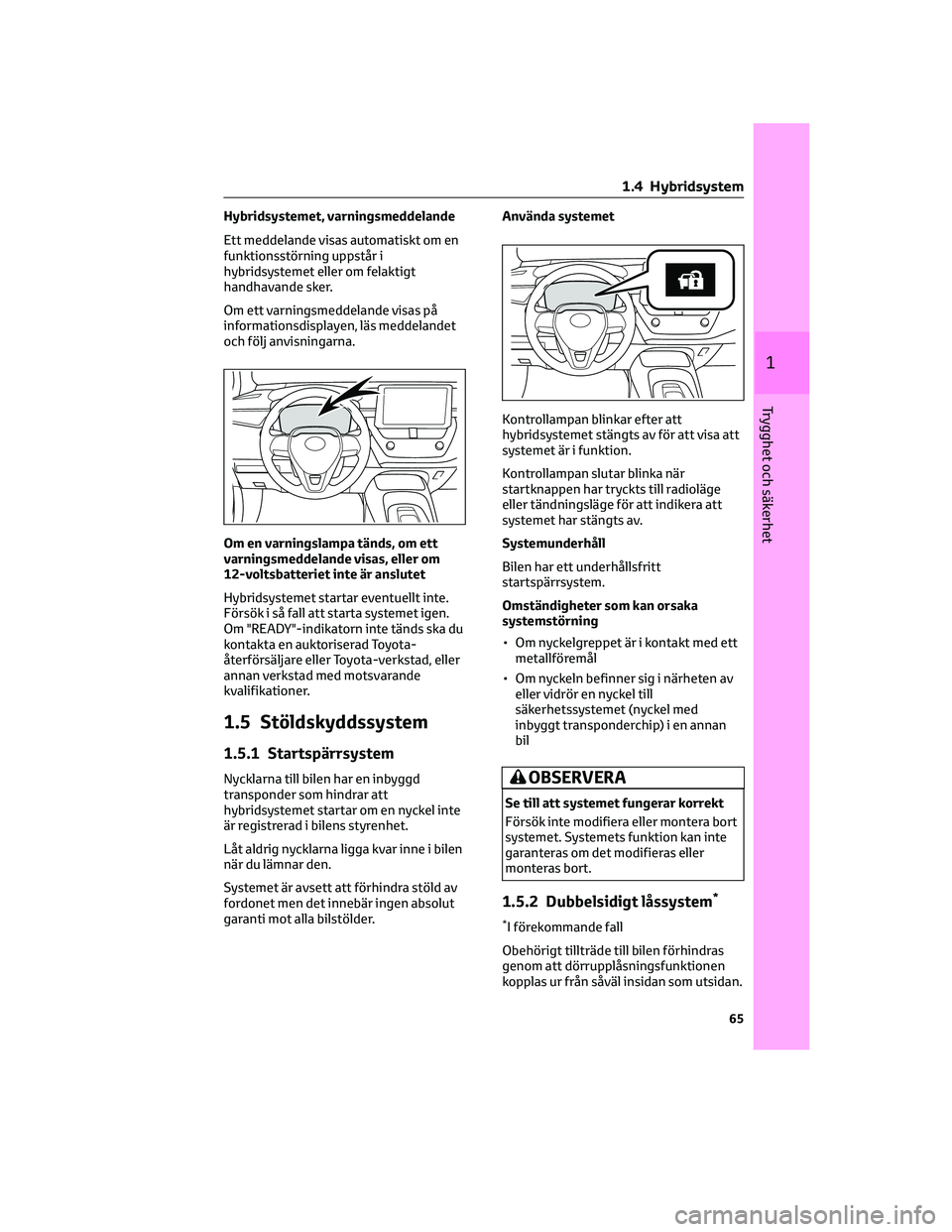

Hybridsystemet, varningsmeddelande
Ett meddelande visas automatiskt om en
funktionsstörning uppstår i
hybridsystemet eller om felaktigt
handhavande sker.
Om ett varningsmeddelande visas på
informationsdisplayen, läs meddelandet
och följ anvisningarna.
Om en varningslampa tänds, om ett
varningsmeddelande visas, eller om
12-voltsbatteriet inte är anslutet
Hybridsystemet startar eventuellt inte.
Försök i så fall att starta systemet igen.
Om "READY"-indikatorn inte tänds ska du
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
1.5 Stöldskyddssystem
1.5.1 Startspärrsystem
Nycklarna till bilen har en inbyggd
transponder som hindrar att
hybridsystemet startar om en nyckel inte
är registrerad i bilens styrenhet.
Låt aldrig nycklarna ligga kvar inne i bilen
när du lämnar den.
Systemet är avsett att förhindra stöld av
fordonet men det innebär ingen absolut
garanti mot alla bilstölder.Använda systemet
Kontrollampan blinkar efter att
hybridsystemet stängts av för att visa att
systemet är i funktion.
Kontrollampan slutar blinka när
startknappen har tryckts till radioläge
eller tändningsläge för att indikera att
systemet har stängts av.
Systemunderhåll
Bilen har ett underhållsfritt
startspärrsystem.
Omständigheter som kan orsaka
systemstörning
• Om nyckelgreppet är i kontakt med ett
metallföremål
• Om nyckeln befinner sig i närheten av
eller vidrör en nyckel till
säkerhetssystemet (nyckel med
inbyggt transponderchip) i en annan
bilOBSERVERA
Se till att systemet fungerar korrekt
Försök inte modifiera eller montera bort
systemet. Systemets funktion kan inte
garanteras om det modifieras eller
monteras bort.
1.5.2 Dubbelsidigt låssystem*
*I förekommande fall
Obehörigt tillträde till bilen förhindras
genom att dörrupplåsningsfunktionen
kopplas ur från såväl insidan som utsidan.
1 .4 Hybridsystem
65
1
Trygghet och säkerhet
Page 70 of 522

Rörelsedetektorns
detekteringsfunktion (i förekommande
fall)
Detektering med rörelsedetektor
Rörelsedetektorn känner av inkräktare
eller rörelse inne i bilen.
Systemet är utformat för att försvåra och
förhindra stöld av fordonet, men innebär
ingen garanti mot inbrott i bilen.
Ställa in rörelsedetektorn
Rörelsedetektorn ställs automatiskt in
samtidigt med larmet. (→Sid. 66)
Urkoppling av rörelsedetektor
Om du lämnar djur eller annat som rör sig
inuti bilen ska du se till att
rörelsedetektorn stängs inaktiveras
innan du ställer in larmet eftersom de
reagerar på rörelser i bilen.
1. Tryck startknappen till avstängt läge.
2. Tryck på rörelsedetektorns
avstängningsknapp.
Tryck på knappen igen för att
återaktivera rörelsesensorn.
Varje gång rörelsedetektorn stängs
av/ställs in visas ett meddelande på
informationsdisplayen.
Urkoppling och automatisk
återinkoppling av rörelsedetektor
• Larmet är fortfarande aktiverat även
när rörelsedetektorn har kopplats ur.
• När rörelsedetektorn är avstängd,
kopplar du åter in den med en
tryckning på startknappen ellergenom att dörrarna låses upp med
den elektroniska lås- och
startfunktionen (i förekommande fall)
eller fjärrkontrollen.
• Rörelsedetektorn kopplas åter in
automatiskt när larmsystemet
inaktiveras.
Faktorer som inverkar på
rörelsedetektorns känslighet
Sensorn kan utlösa larmet i följande
situationer:
• Människor eller djur finns inne i bilen.
• Ett fönster eller takluckan (i
förekommande fall) är öppen.
I så fall kan sensorn känna av följande:
– Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
– Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra
fordon
– Människor i rörelse utanför bilen
• Små insekter som myggor eller flugor
finns i bilen.
1 .5 Stöldskyddssystem
68
Page 73 of 522

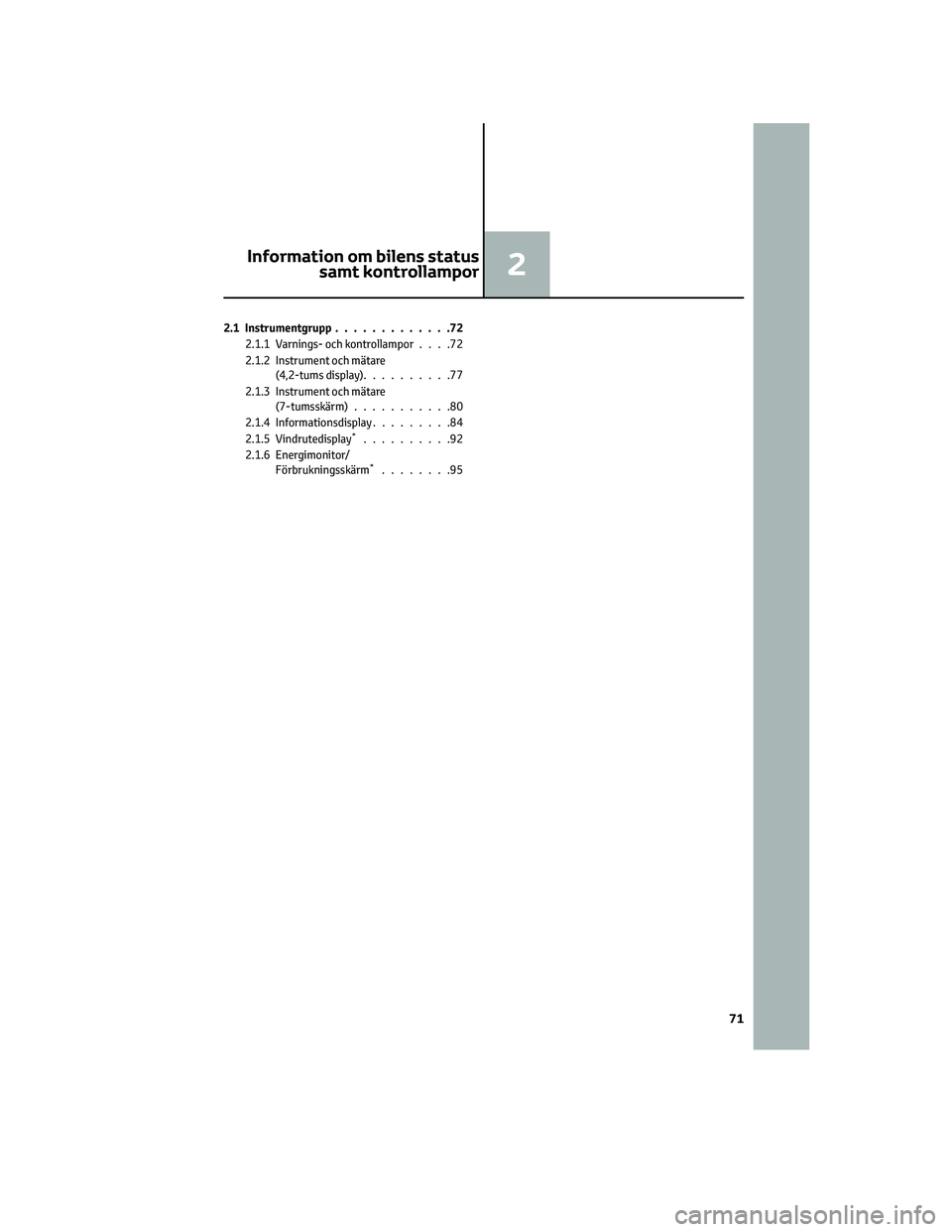

2.1 Instrumentgrupp.............72
2.1.1 Varnings- och kontrollampor....72
2.1.2 Instrument och mätare
(4,2-tums display)..........77
2.1.3 Instrument och mätare
(7-tumsskärm)...........80
2.1.4 Informationsdisplay.........84
2.1.5 Vindrutedisplay
*..........92
2.1.6 Energimonitor/
Förbrukningsskärm
*........95
Information om bilens status
samt kontrollampor2
71
Page 76 of 522

Lågt oljetryck, varnings-
lampa*2(→Sid. 380)
Funktionsstörning, kon-
trollampa*1(→Sid. 380)
SRS, varningslampa*1
(→Sid. 380)
ABS, varningslampa*1
(→Sid. 381)
Bromsprioriteringssystem,
varningslampa/Kör-Start-
kontroll, varningslampa
*2
(→Sid. 381)
(Röd)Elektriskt servostyrningssys-
tem, varningslampa
*1
(→Sid. 381)
(Gul)Elektriskt servostyrningssys-
tem, varningslampa
*1
(→Sid. 381)
Låg bränslenivå, varnings-
lampa (→Sid. 381)
Förarens och framsätes-
passagerarens bältespåmin-
nare (→Sid. 382)
Säkerhetsbälte i bak-
sätet, påminnelselam-
por (i förekommande
fall) (→Sid. 382)
Däcktryck, varningslampa*1
(→Sid. 382)
(Orange)LTA, kontrollampa (i före-
kommande fall) (→Sid. 382)
(Blinkar)Toyota parkeringssensor
OFF, kontrollampa
*1(i före-
kommande fall) (→Sid. 383)
(Blinkar)RCTA OFF, kontrollampa
*1
(i förekommande fall)
(→Sid. 383)
(Blinkar)PKSB OFF, kontrollampa
*1
(i förekommande fall)
(→Sid. 383)
(Blinkar
eller lyser)PCS, varningslampa
*1(i före-
kommande fall) (→Sid. 383)
Slirindikering*1(→Sid. 384)
(Blinkar)Parkeringsbroms, kon-
trollampa (→Sid. 384)
(Blinkar)Bromshållning aktiv, kon-
trollampa
*1(→Sid. 384)
*1Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet har startats, eller efter
några sekunder. Det kan vara en
indikering på systemstörning om
lamporna inte tänds, eller om de slocknar.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
*2Den här lampan tänds på
informationsdisplayen.
VARNING!
Om en varningslampa i
säkerhetssystemet inte tänds
Om en lampa i säkerhetssystemet, t.ex.
varningslampan för ABS och SRS, inte
tänds när du startar hybridsystemet
kan det betyda att dessa system inte
kommer att aktiveras för att skydda dig
i en olycka vilket kan leda till svåra eller
livshotande skador. Låt omedelbart en
2.1 Instrumentgrupp
74
Page 78 of 522

Parkeringsbroms, kon-
trollampa (→Sid. 145)
Bromshållning viloläge,
kontrollampa*1(→Sid. 148)
Bromshållning aktiv, kon-
trollampa*1(→Sid. 148)
EV, kontrollampa (→Sid. 59)
Låg utetemperatur, kon-
trollampa*6(→Sid. 77,
Sid. 80)
Stöldskyddssystemets kon-
trollampa (→Sid. 65, Sid. 66)
“PASSENGER AIR BAG”,
kontrollampa*1, 7
(→Sid. 36)
Körläge Eco, kontrollampa
(→Sid. 254)
Sportläge, kontrollampa
(→Sid. 254)
*1Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet har startats, eller efter
några sekunder. Det kan vara en
indikering på systemstörning om
lamporna inte tänds, eller om de slocknar.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
*2Den här lampan tänds när systemet
stängs av.
*3Beroende på rådande
driftsförhållanden kan lampans färg
ändras, och om den lyser eller blinkar.
*4Den här lampan tänds i
ytterbackspeglarna.
*5Den här lampan tänds på
informationsdisplayen.
*6Om utetemperaturen är högst 3 °C
blinkar den här kontrollampan i cirka
10 sekunder och lyser sedan med fast
sken.
*7Den här lampan tänds på mittpanelen.
2.1 Instrumentgrupp
76
Page 79 of 522

2.1.2 Instrument och mätare (4,2-tums display)
Mätardisplay
Placering av instrument och mätare
AVarvräknare
Visar motorns varvtal i varv per minut
BHastighetsmätare
CUtetemperatur
Displayen visar utetemperaturer från
–40 °C till 50 °C
DKlocka (→Sid. 78)
EInformationsdisplay
Förser föraren med en rad olika
körrelaterade uppgifter (→Sid. 84)
Visar varningsmeddelanden om en
funktionsstörning skulle uppstå
(→Sid. 386)
FVägmätar- och trippmätardisplay
(→Sid. 78)
GVäxellägesindikator (→Sid. 143)
HDisplayändring, knapp (→Sid. 78)
IBränslemätare
Visar bränslemängden i tanken
JKylvätsketemperaturmätare
Visar motorns kylvätsketemperatur
Motorns varvtal
I hybridbilar styrs motorns varvtal med
precision för att förbättra
bränsleeffektiviteten och minska skadliga
avgaser. Ibland kan varvtalet som visas
variera även när bilens drift och
körförhållanden är desamma.Utetemperatur, display
• I följande situationer visas inte alltid
korrekt utetemperatur eller visningen
kan ta längre tid än normalt att
uppdateras.
– När bilen står stilla, eller vid körning
i låg hastighet (under 25 km/tim)
– Vid plötslig förändring av
utetemperaturen (vid körning in i/ut
ur garage eller tunnel etc.)
Måttenheterna kan variera beroende på bilens avsedda destination.
2.1 Instrumentgrupp
77
2
Information om bilens status samt kontrollampor
Page 80 of 522

• Om ”--” eller ”E” visas kan en
funktionsstörning ha uppstått i
systemet. Ta med bilen till en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
LSD-skärm
→Sid. 85
VARNING!
Informationsdisplayen i låga
temperaturer
Låt kupén värmas upp innan du
använder LCD-informationsdisplayen.
Om det är mycket kallt kan
informationsdisplayen vara långsam
och bildväxlingen kan ta längre tid.
Det kan t.ex. ske en fördröjning mellan
förarens växelbyte och att den nya
växelsiffran visas på displayen. Sådan
fördröjning kan få föraren att växla ner
igen, vilket orsakar snabb och onödig
motorbromsning och eventuellt en
olycka som kan leda till svåra eller
livshotande skador.
OBSERVERA
Undvik skador på motorn och dess
komponenter
• Se till att varvräknarens
indikeringsnål inte går in i det röda
området, vilket indikerar att motorn
ligger på maximalt varvtal.
• Motorn kan vara överhettad om
kylarvätskemätaren är i det röda
området (H). I så fall ska du stanna
bilen på en säker plats och kontrollera
motorn när den har svalnat.
(→Sid. 419)Vägmätar- och trippmätardisplay
Ändra displayen
Tryck på knappen för displayväxling tills
önskad post visas.
Funktioner på displayen
• Vägmätare
Visar bilens totala körsträcka.
• Trippmätare A/trippmätare B
Visar bilens körsträcka sedan den
senaste nollställningen av mätaren.
Trippmätarna A och B kan användas
för att registrera och visa olika
distanser oberoende av varandra.
Nollställ genom att visa displayen för
önskad trippmätare och hålla knappen
för displayväxling intryckt.
• Rattmonterade kontroller, ljusstyrka
Visar reglering av
instrumentbelysningen.
– Instrumentens ljusstyrka kan
justeras separat när bakljusen ska
vara tända eller släckta.
– Justera ljusstyrkan genom att visa
displayen för
instrumentbelysningen och hålla
knappen för displayväxling intryckt.
Ställa in klockan (modeller utan
navigations/multimediasystem)
Ställa in minuten på "00"
1. Tryck på
ellerför att väljapå informationsdisplayen.
2. Tryck på
ellerför att välja
"Clock : 00".
2.1 Instrumentgrupp
78
