TOYOTA COROLLA 2022 Instructieboekje (in Dutch)

399
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1
Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
2Trek de veiligheidshaak naar links
en open de motorkap. 3
De motorkap kan worden openge-
houden door de steun in de uitspa-
ring van de kap te zetten.

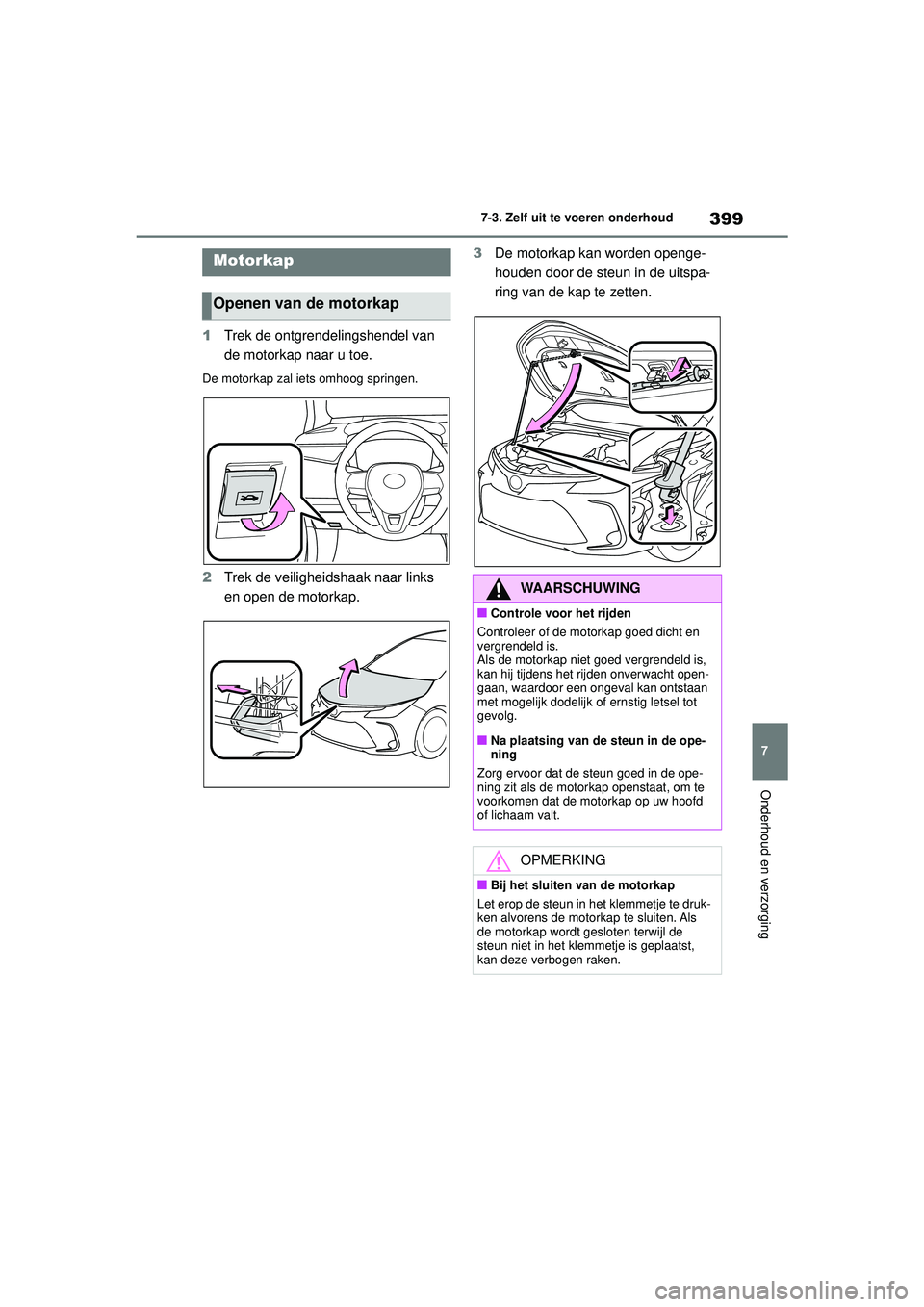

Motorkap
Openen van de motorkap
WAARSCHUWING
QControle voor het rijden
Controleer of de motorkap goed dicht en
vergrendeld is.
Als de motorkap niet goed vergrendeld is,
kan hij tijdens het rijden onverwacht open-
gaan, waardoor een ongeval kan ontstaan
met mogelijk dodelijk of ernstig letsel tot
gevolg.
QNa plaatsing van de steun in de ope-
ning
Zorg ervoor dat de steun goed in de ope-
ning zit als de motorkap openstaat, om te
voorkomen dat de motorkap op uw hoofd
of lichaam valt.
OPMERKING
QBij het sluiten van de motorkap
Let erop de steun in het klemmetje te druk-
ken alvorens de motorkap te sluiten. Als
de motorkap wordt gesloten terwijl de
steun niet in het klemmetje is geplaatst,
kan deze verbogen raken.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 399 Monday, October 11, 2021 11:32 AM

4007-3. Zelf uit te voeren onderhoud
QVo o r

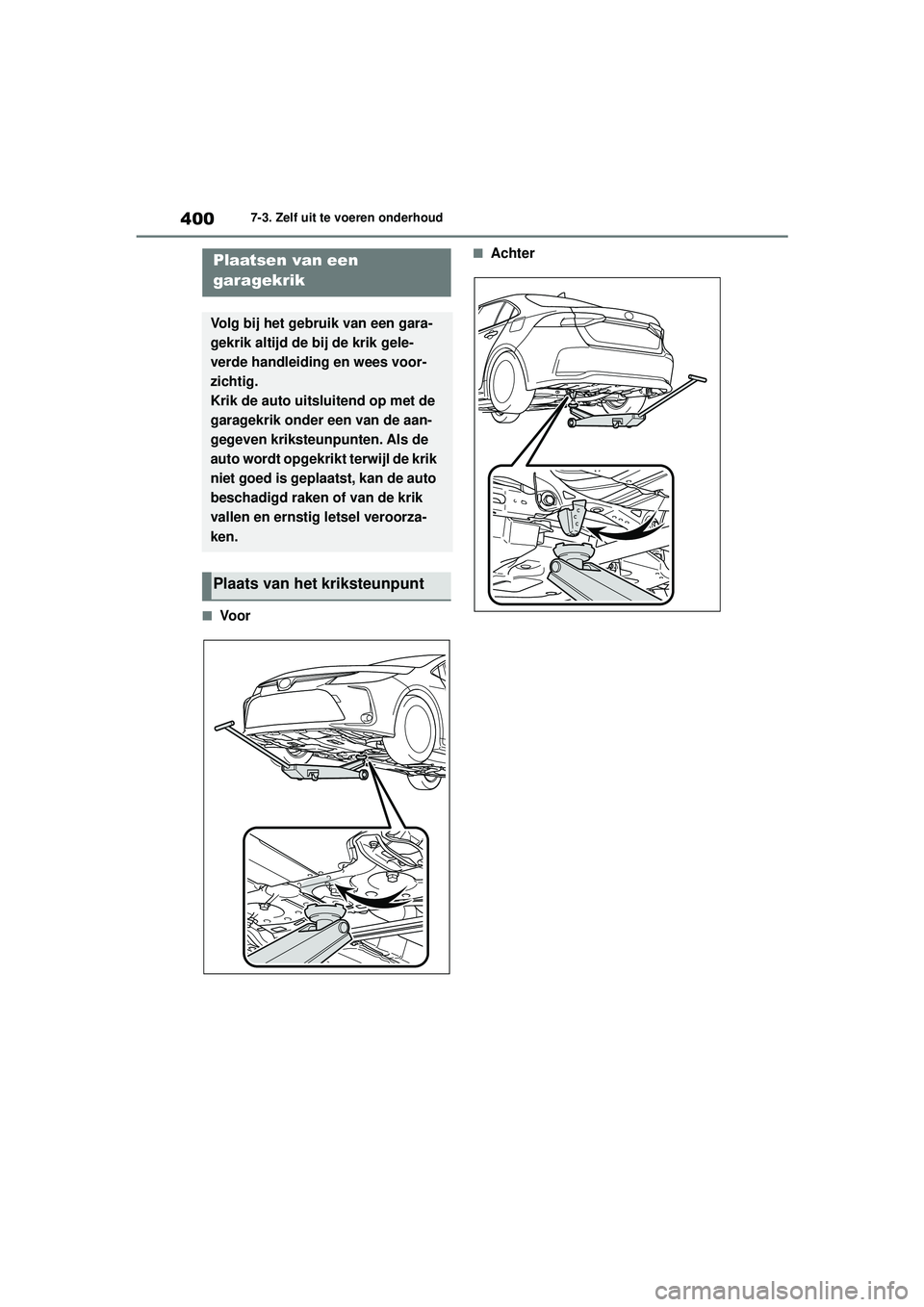

QAchterPlaatsen van een
garagekrik
Volg bij het gebruik van een gara-
gekrik altijd de bij de krik gele-
verde handleiding en wees voor-
zichtig.
Krik de auto uitsluitend op met de
garagekrik onder een van de aan-
gegeven kriksteunpunten. Als de
auto wordt opgekrikt terwijl de krik
niet goed is geplaatst, kan de auto
beschadigd raken of van de krik
vallen en ernstig letsel veroorza-
ken.
Plaats van het kriksteunpunt
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 400 Monday, October 11, 2021 11:32 AM

401
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

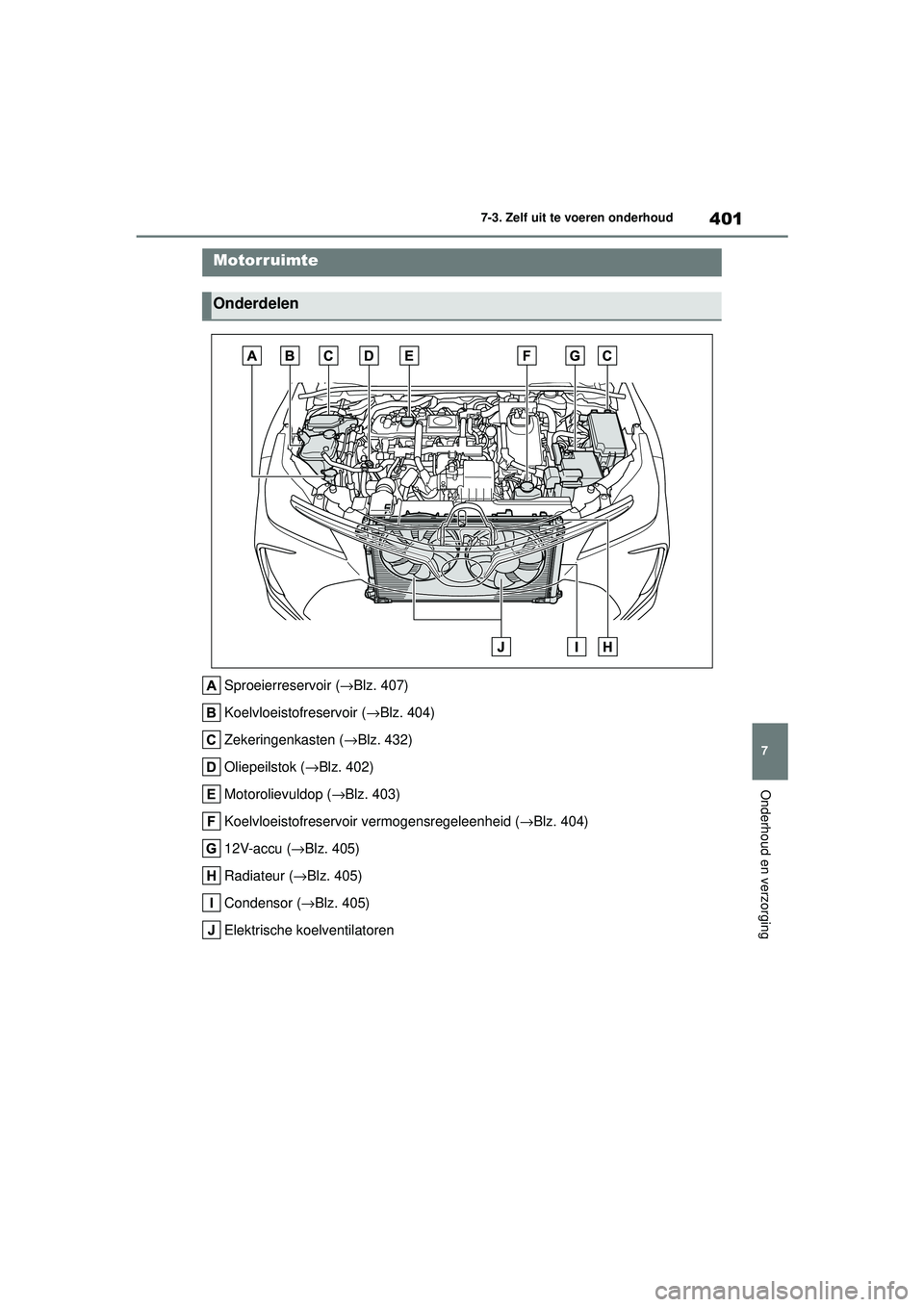

Sproeierreservoir (
→Blz. 407)
Koelvloeistofreservoir ( →Blz. 404)
Zekeringenkasten ( →Blz. 432)
Oliepeilstok ( →Blz. 402)
Motorolievuldop ( →Blz. 403)
Koelvloeistofreservoir vermogensregeleenheid ( →Blz. 404)
12V-accu (→Blz. 405)
Radiateur (→ Blz. 405)
Condensor (→Blz. 405)
Elektrische koelventilatoren
Motorruimte
Onderdelen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 401 Monday, October 11, 2021 11:32 AM

4027-3. Zelf uit te voeren onderhoud
Controleer het oliepeil met behulp van
de peilstok bij bedrijfswarme, afgezette
motor.
QControle van motorolie
1 Plaats de auto op een horizontale
ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen
en het hybridesysteem is uitgescha-
keld, minstens 5 minuten om de olie
de gelegenheid te geven naar het
carter terug te stromen.
2 Trek de peilstok uit de motor terwijl
u een doek onder het uiteinde
houdt.
3 Veeg de peilstok met een schone
doek af.
4 Steek de peilstok we er volledig in
de motor. 5
Trek de peilstok uit de motor en
controleer het oliepeil terwijl u een
doek onder het uiteinde houdt.
Te l a a g
Normaal
Te hoog
De vorm van de peils tok is afhankelijk van
de uitvoering van de auto en het motortype.
6 Veeg de peilstok af en steek deze
helemaal terug in de houder.
QOliesoort controleren en beno-
digdheden klaarleggen
Controleer welke kwaliteit motorolie
wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.
 Keuze motorolie
→Blz. 507
 Oliehoeveelheid (minimaal → maxi-
maal)
1,5 l (1,6 qt., 1,3 Imp.qt.)
 Voorwerp
Schone trechter
Controleren en bijvullen van
motorolie
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 402 Monday, October 11, 2021 11:32 AM

403
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

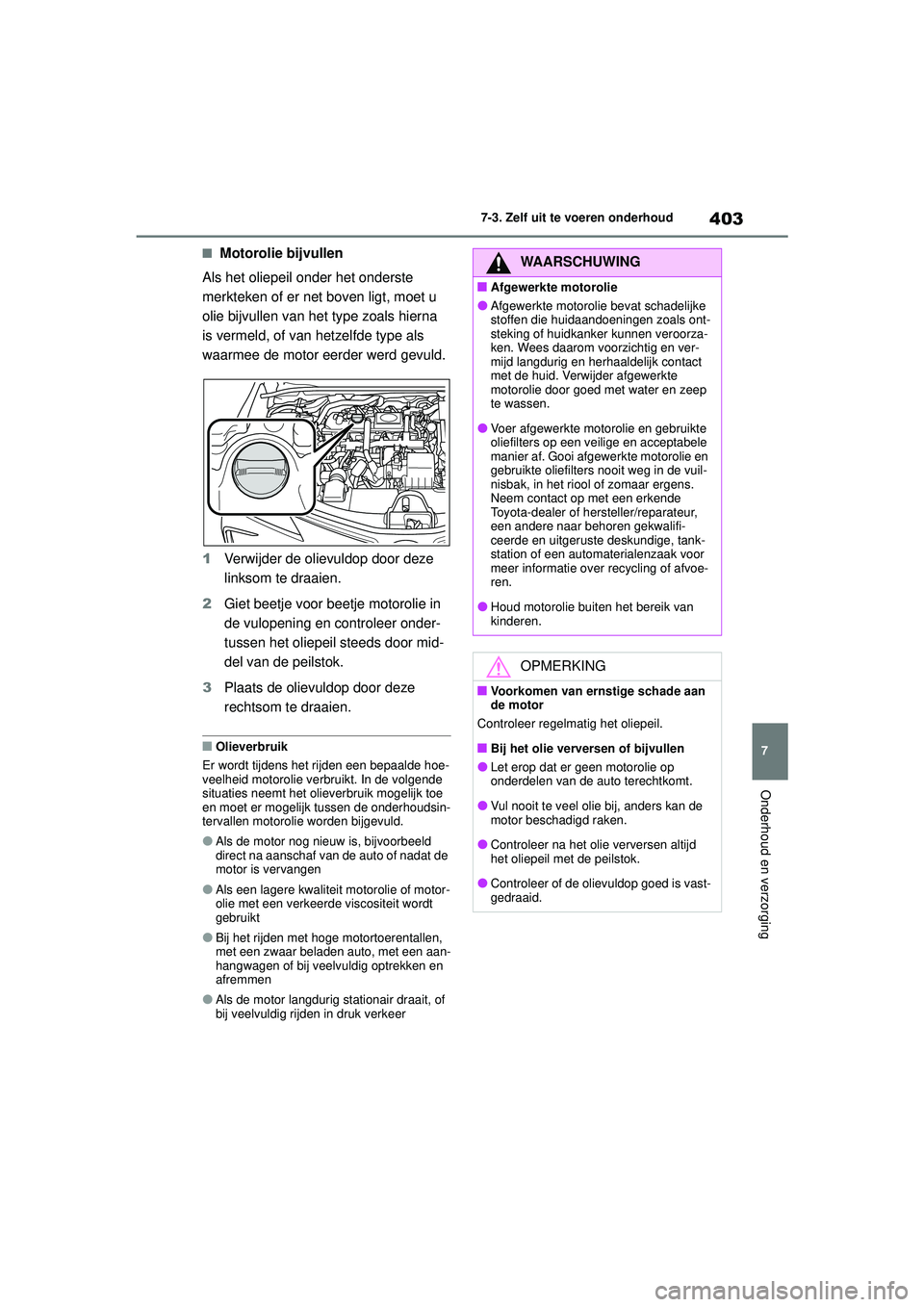

QMotorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet u
olie bijvullen van het type zoals hierna
is vermeld, of van hetzelfde type als
waarmee de motor eerder werd gevuld.
1 Verwijder de olievuldop door deze
linksom te draaien.
2 Giet beetje voor beetje motorolie in
de vulopening en controleer onder-
tussen het oliepeil steeds door mid-
del van de peilstok.
3 Plaats de olievuldop door deze
rechtsom te draaien.
QOlieverbruik
Er wordt tijdens het rijden een bepaalde hoe-
veelheid motorolie verbruikt. In de volgende
situaties neemt het olieverbruik mogelijk toe
en moet er mogelijk tussen de onderhoudsin-
tervallen motorolie worden bijgevuld.
OAls de motor nog nieuw is, bijvoorbeeld
direct na aanschaf van de auto of nadat de
motor is vervangen
OAls een lagere kwaliteit motorolie of motor-
olie met een verkeerde viscositeit wordt
gebruikt
OBij het rijden met hoge motortoerentallen,
met een zwaar beladen auto, met een aan-
hangwagen of bij veelvuldig optrekken en
afremmen
OAls de motor langdurig stationair draait, of
bij veelvuldig rijden in druk verkeer
WAARSCHUWING
QAfgewerkte motorolie
OAfgewerkte motorolie bevat schadelijke
stoffen die huidaandoeningen zoals ont-
steking of huidkanker kunnen veroorza-
ken. Wees daarom voorzichtig en ver-
mijd langdurig en herhaaldelijk contact
met de huid. Verwijder afgewerkte
motorolie door goed met water en zeep
te wassen.
OVoer afgewerkte motorolie en gebruikte
oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en
gebruikte oliefilters nooit weg in de vuil-
nisbak, in het riool of zomaar ergens.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor
meer informatie over recycling of afvoe-
ren.
OHoud motorolie buiten het bereik van
kinderen.
OPMERKING
QVoorkomen van ernstige schade aan
de motor
Controleer regelmatig het oliepeil.
QBij het olie verversen of bijvullen
OLet erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
OVul nooit te veel olie bij, anders kan de
motor beschadigd raken.
OControleer na het olie verversen altijd
het oliepeil met de peilstok.
OControleer of de olievuldop goed is vast-
gedraaid.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 403 Monday, October 11, 2021 11:32 AM

4047-3. Zelf uit te voeren onderhoud

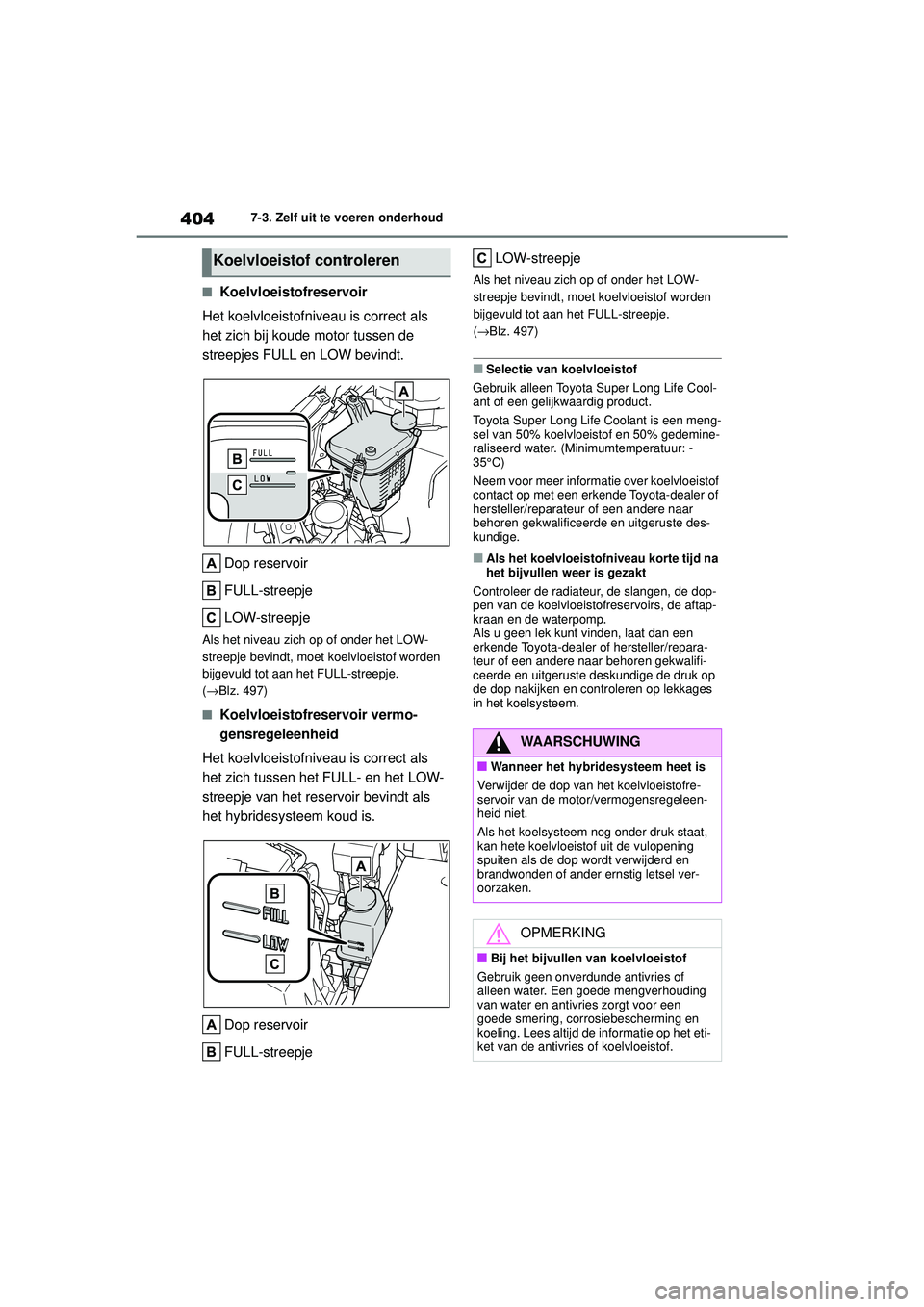

QKoelvloeistofreservoir
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen de
streepjes FULL en LOW bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het LOW-
streepje bevindt, moet koelvloeistof worden
bijgevuld tot aan het FULL-streepje.
(→ Blz. 497)
QKoelvloeistofreservoir vermo-
gensregeleenheid
Het koelvloeistofniveau is correct als
het zich tussen het FULL- en het LOW-
streepje van het reservoir bevindt als
het hybridesysteem koud is.
Dop reservoir
FULL-streepje LOW-streepje
Als het niveau zich op of onder het LOW-
streepje bevindt, moet
koelvloeistof worden
bijgevuld tot aan het FULL-streepje.
( → Blz. 497)
QSelectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Cool-
ant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een meng-
sel van 50% koelvloeistof en 50% gedemine-
raliseerd water. (Minimumtemperatuur: -
35°C)
Neem voor meer informat ie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
QAls het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop-
pen van de koelvloeistofreservoirs, de aftap-
kraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages
in het koelsysteem.
Koelvloeistof controleren
WAARSCHUWING
QWanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofre-
servoir van de motor/vermogensregeleen-
heid niet.
Als het koelsysteem nog onder druk staat,
kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en
brandwonden of ander ernstig letsel ver-
oorzaken.
OPMERKING
QBij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede mengverhouding
van water en antivries zorgt voor een
goede smering, corrosiebescherming en
koeling. Lees altijd de informatie op het eti-
ket van de antivries of koelvloeistof.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 404 Monday, October 11, 2021 11:32 AM

405
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

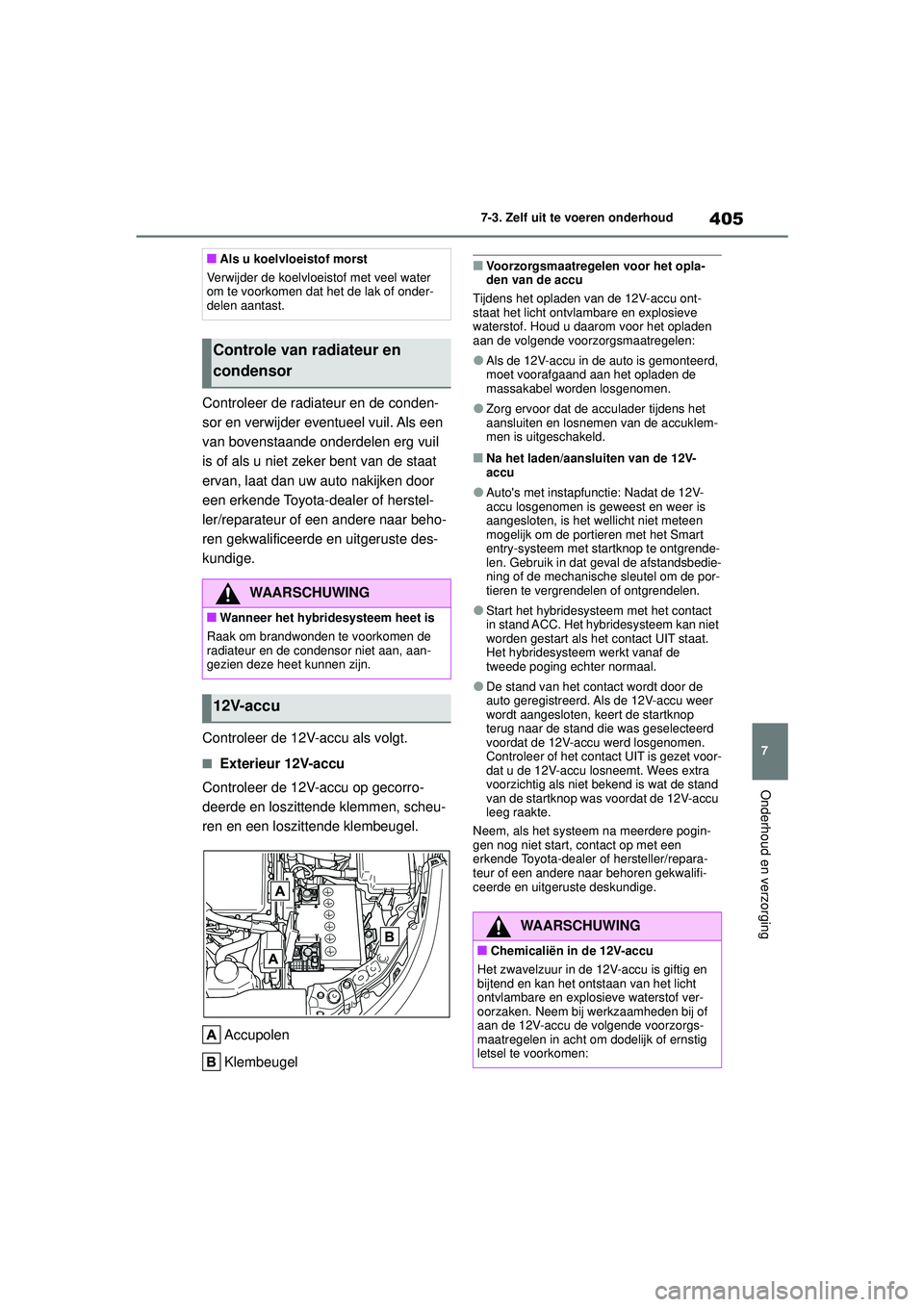

Controleer de radiateur en de conden-
sor en verwijder eventueel vuil. Als een
van bovenstaande onderdelen erg vuil
is of als u niet zeker bent van de staat
ervan, laat dan uw auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste des-
kundige.
Controleer de 12V-accu als volgt.
QExterieur 12V-accu
Controleer de 12V-accu op gecorro-
deerde en loszittende klemmen, scheu-
ren en een loszittende klembeugel.
Accupolen
Klembeugel
QVoorzorgsmaatregelen voor het opla-
den van de accu
Tijdens het opladen van de 12V-accu ont-
staat het licht ontvlambare en explosieve
waterstof. Houd u daarom voor het opladen
aan de volgende voorzorgsmaatregelen:
OAls de 12V-accu in de auto is gemonteerd,
moet voorafgaand aan het opladen de
massakabel worden losgenomen.
OZorg ervoor dat de acculader tijdens het
aansluiten en losnemen van de accuklem-
men is uitgeschakeld.
QNa het laden/aansluiten van de 12V-
accu
OAuto's met instapfunctie: Nadat de 12V-
accu losgenomen is geweest en weer is
aangesloten, is het wellicht niet meteen
mogelijk om de portieren met het Smart
entry-systeem met startknop te ontgrende-
len. Gebruik in dat geval de afstandsbedie-
ning of de mechanische sleutel om de por-
tieren te vergrendelen of ontgrendelen.
OStart het hybridesysteem met het contact
in stand ACC. Het hybridesysteem kan niet
worden gestart als het contact UIT staat.
Het hybridesysteem werkt vanaf de
tweede poging echter normaal.
ODe stand van het contact wordt door de
auto geregistreerd. Als de 12V-accu weer
wordt aangesloten, keert de startknop
terug naar de stand die was geselecteerd
voordat de 12V-accu werd losgenomen.
Controleer of het contact UIT is gezet voor-
dat u de 12V-accu losneemt. Wees extra
voorzichtig als niet bekend is wat de stand
van de startknop was voordat de 12V-accu
leeg raakte.
Neem, als het systeem na meerdere pogin-
gen nog niet start, contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
QAls u koelvloeistof morst
Verwijder de koelvloeistof met veel water
om te voorkomen dat het de lak of onder-
delen aantast.
Controle van radiateur en
condensor
WAARSCHUWING
QWanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de
radiateur en de condensor niet aan, aan-
gezien deze heet kunnen zijn.
12V-accu
WAARSCHUWING

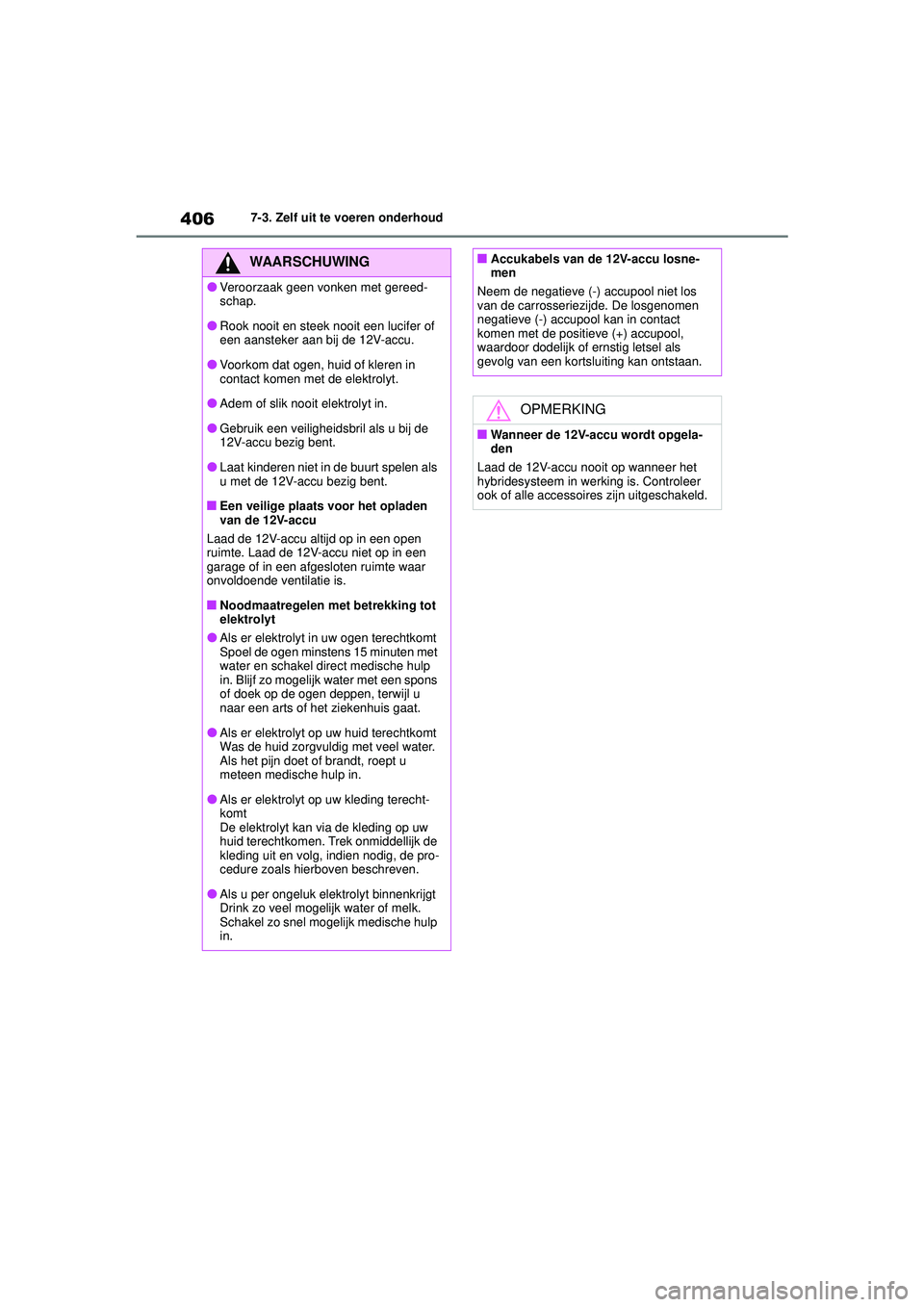

QChemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en
bijtend en kan het ontstaan van het licht
ontvlambare en explosieve waterstof ver-
oorzaken. Neem bij werkzaamheden bij of
aan de 12V-accu de volgende voorzorgs-
maatregelen in acht om dodelijk of ernstig
letsel te voorkomen:
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 405 Monday, October 11, 2021 11:32 AM

4067-3. Zelf uit te voeren onderhoud
WAARSCHUWING
OVeroorzaak geen vonken met gereed-
schap.
ORook nooit en steek nooit een lucifer of
een aansteker aan bij de 12V-accu.
OVoorkom dat ogen, huid of kleren in
contact komen met de elektrolyt.
OAdem of slik nooit elektrolyt in.
OGebruik een veiligheidsbril als u bij de
12V-accu bezig bent.
OLaat kinderen niet in de buurt spelen als
u met de 12V-accu bezig bent.
QEen veilige plaats voor het opladen
van de 12V-accu
Laad de 12V-accu altijd op in een open
ruimte. Laad de 12V-accu niet op in een
garage of in een afgesloten ruimte waar
onvoldoende ventilatie is.
QNoodmaatregelen met betrekking tot
elektrolyt
OAls er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met
water en schakel direct medische hulp
in. Blijf zo mogelijk water met een spons
of doek op de ogen deppen, terwijl u
naar een arts of het ziekenhuis gaat.
OAls er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water.
Als het pijn doet of brandt, roept u
meteen medische hulp in.
OAls er elektrolyt op uw kleding terecht-
komt
De elektrolyt kan via de kleding op uw
huid terechtkomen. Trek onmiddellijk de
kleding uit en volg, indien nodig, de pro-
cedure zoals hierboven beschreven.
OAls u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk.
Schakel zo snel mogelijk medische hulp
in.
QAccukabels van de 12V-accu losne-
men
Neem de negatieve (-) accupool niet los
van de carrosseriezijde. De losgenomen
negatieve (-) accupool kan in contact
komen met de positieve (+) accupool,
waardoor dodelijk of ernstig letsel als
gevolg van een kortsluiting kan ontstaan.
OPMERKING
QWanneer de 12V-accu wordt opgela-
den
Laad de 12V-accu nooit op wanneer het
hybridesysteem in werking is. Controleer
ook of alle accessoires zijn uitgeschakeld.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 406 Monday, October 11, 2021 11:32 AM

407
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Type A
Als het sproeierreserv oir op LOW staat,
vul dan ruitensproeiervloeistof bij.
Type B
Vul in de volgende situaties ruiten-
sproeiervloeistof bij:
 Een sproeier werkt niet.
 Er verschijnt een waarschuwings-
melding op het multi-informatiedis-
play.
QGebruik van de peilstok (type A)
Het ruitensproeiervloeistofniveau kan worden
gecontroleerd door in de peilstok te kijken
naar het niveau van de ruitensproeiervloei-
stof.
Als het niveau lager is dan de tweede ope-
ning van onderen (merkteken LOW) moet er
ruitensproeiervloeistof worden bijgevuld. Actueel vloeistofniveau
Bijvullen van
ruitensproeiervloeistof
WAARSCHUWING
QBij het bijvullen van ruitensproeier-
vloeistof
Vul geen ruitensproeiervloeistof bij als het
hybridesysteem warm is of nog werkt. Rui-
tensproeiervloeistof bevat alcohol en kan
vlam vatten als het bijvoorbeeld op hete
motoronderdelen wordt gemorst.
OPMERKING
QVul het reservoir uitsluitend met rui-
tensproeiervloeistof
Gebruik geen zeepsop of motorantivries in
plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van uw
auto worden aangetast en de pomp
beschadigd raken, waardoor er geen rui-
tensproeiervloeistof meer kan worden
gesproeid.
QVerdunnen van ruitensproeiervloei-
stof
Verdun ruitensproeiervloeistof indien nodig
met water.
Raadpleeg de op het etiket van de ruiten-
sproeiervloeistoffles aangegeven tempe-
raturen voor de juiste mengverhouding.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 407 Monday, October 11, 2021 11:32 AM

4087-3. Zelf uit te voeren onderhoud
Controleer of de slijtage-indicatoren op
de banden te zien zijn. Controleer de
banden tevens op ongelijkmatige slij-
tage, zoals overmatige slijtage aan een
zijde van het loopvlak.
Controleer de staat en de bandenspan-
ning van het reservewiel ook als het
niet gebruikt wordt.Nieuw loopvlak
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt
aangegeven met de tekst TWI of de indicatie op de wang van de band.
Vervang de band als de slijtage-indicatoren
te zien zijn.
QWanneer moeten banden worden ver-
vangen
Banden moeten worden vervangen als:
ODe slijtage-indicatoren zijn te zien op een
band.
ODe banden beschadigingen vertonen,
zoals insnijdingen, scheuren of barsten die
zo diep zijn dat het binnenmateriaal zicht-
baar wordt en bulten die duiden op een
interne beschadiging
OEen band vaak leegloopt of niet goed kan
worden gerepareerd vanwege de grootte
of plaats van de beschadiging
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige als u er niet zeker van bent.
QLevensduur van de banden
Banden die ouder zijn dan 6 jaar moeten
altijd door gekwalificeerd werkplaatsperso-
neel worden gecontroleerd, zelfs als er niet of
nauwelijks met de banden is gereden en de
banden niet beschadigd lijken te zijn.
QBrede banden (17 inch banden en 18
inch banden)
In het algemeen slijten brede banden eerder
en kan de grip op besneeuwde en/of gladde
wegen beperkt zijn in vergelijking met stan-
daard banden. Gebruik daarom winterban-
den of sneeuwkettingen op besneeuwde en/
of gladde wegen en rijd voorzichtig waarbij u
uw snelheid aanpast aan de toestand van de
weg en de weersomstandigheden.
QAls de profieldiepte van winterbanden
minder is dan 4 mm
In dat geval gaat de werkzaamheid van de
winterbanden verloren.
QControle van de ventielen
Controleer bij het vervangen van de banden
de ventielen op vervorming, scheuren of
andere beschadigingen.
Banden
Vervang of verwissel banden
afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 408 Monday, October 11, 2021 11:32 AM
