7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

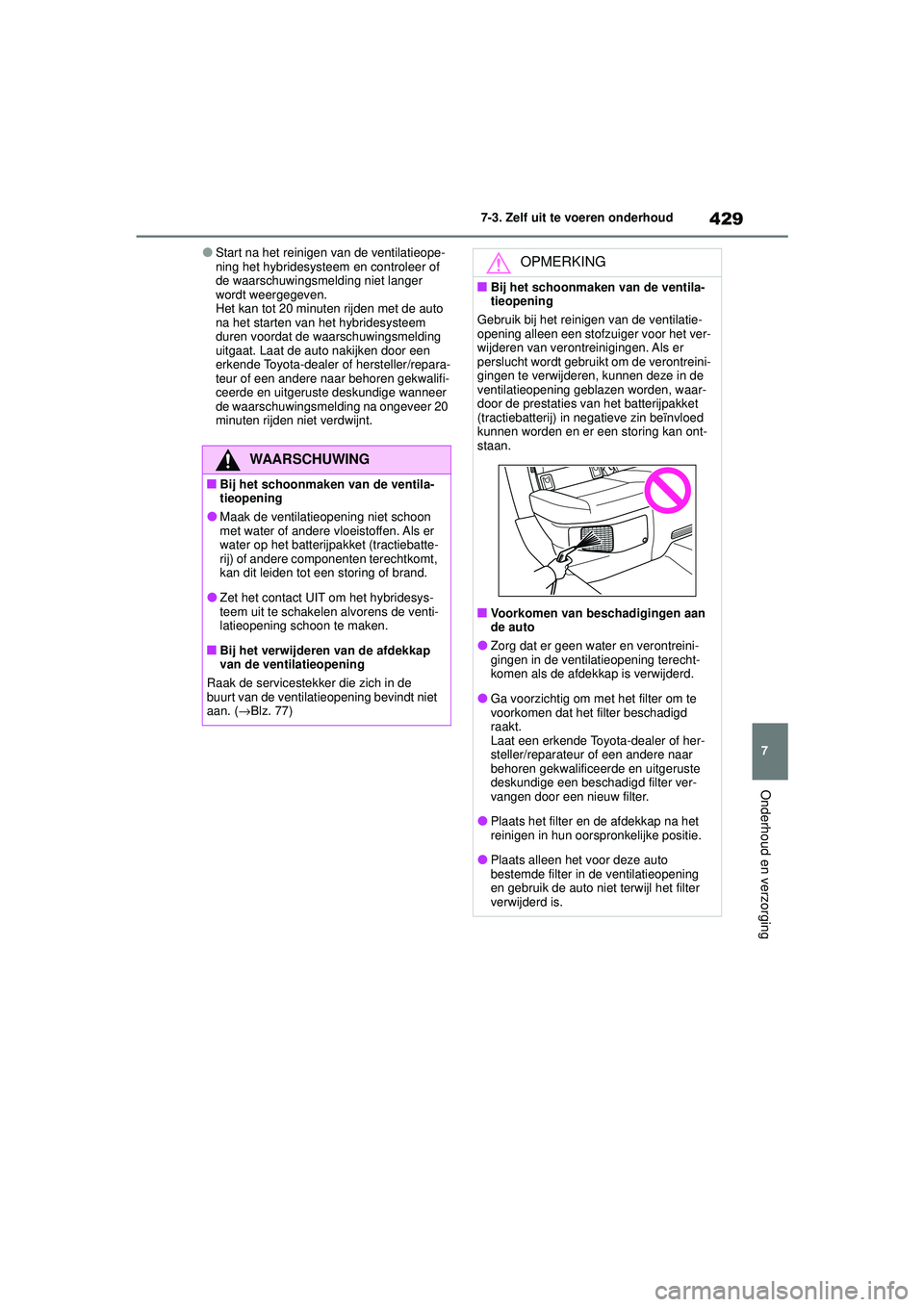

OStart na het reinigen van de ventilatieope-
ning het hybridesysteem en controleer of
de waarschuwingsmelding niet langer
wordt weergegeven.
Het kan tot 20 minuten rijden met de auto
na het starten van het hybridesysteem
duren voordat de waarschuwingsmelding
uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige wanneer
de waarschuwingsmelding na ongeveer 20
minuten rijden niet verdwijnt.
WAARSCHUWING
QBij het schoonmaken van de ventila-
tieopening
OMaak de ventilatieo
pening niet schoon
met water of andere vloeistoffen. Als er
water op het batterijpakket (tractiebatte-
rij) of andere componenten terechtkomt,
kan dit leiden tot een storing of brand.
OZet het contact UIT om het hybridesys-
teem uit te schakelen alvorens de venti-
latieopening schoon te maken.
QBij het verwijderen van de afdekkap
van de ventilatieopening
Raak de servicestekker die zich in de
buurt van de ventilatieopening bevindt niet
aan. ( →Blz. 77)
OPMERKING
QBij het schoonmaken van de ventila-
tieopening
Gebruik bij het reinigen van de ventilatie-
opening alleen een stofzuiger voor het ver-
wijderen van verontreinigingen. Als er
perslucht wordt gebruikt om de verontreini-
gingen te verwijderen, kunnen deze in de
ventilatieopening geblazen worden, waar-
door de prestaties van het batterijpakket
(tractiebatterij) in negatieve zin beïnvloed
kunnen worden en er een storing kan ont-
staan.
QVoorkomen van beschadigingen aan
de auto
OZorg dat er geen water en verontreini-
gingen in de ventilatieopening terecht-
komen als de afdekkap is verwijderd.
OGa voorzichtig om met het filter om te
voorkomen dat het filter beschadigd
raakt.
Laat een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige een beschadigd filter ver-
vangen door een nieuw filter.
OPlaats het filter en de afdekkap na het
reinigen in hun oorspronkelijke positie.
OPlaats alleen het voor deze auto
bestemde filter in de ventilatieopening
en gebruik de auto niet terwijl het filter
verwijderd is.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 429 Monday, October 11, 2021 11:32 AM

4307-3. Zelf uit te voeren onderhoud

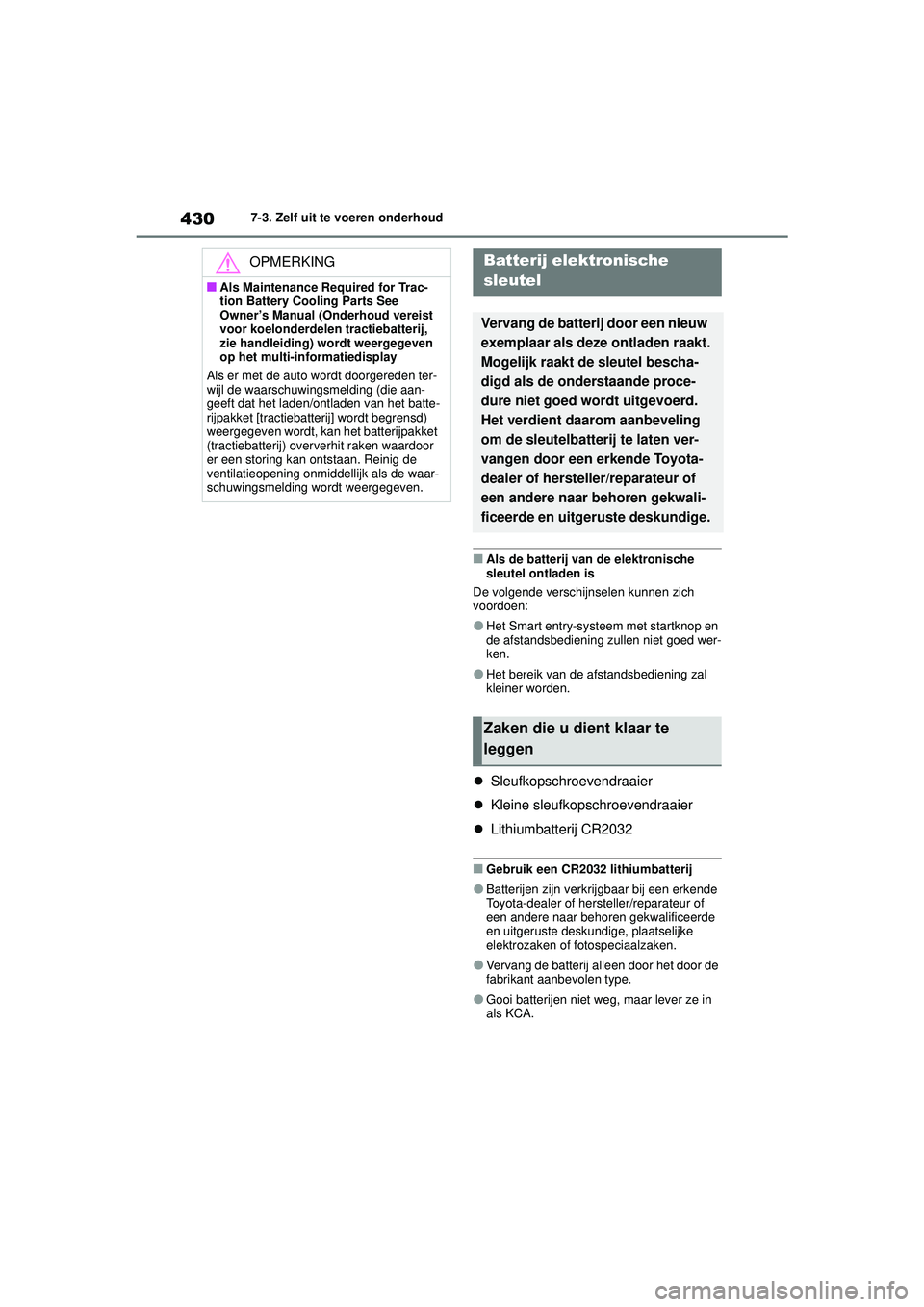

QAls de batterij van de elektronische
sleutel ontladen is
De volgende verschijnselen kunnen zich
voordoen:
OHet Smart entry-systeem met startknop en
de afstandsbediening zullen niet goed wer-
ken.
OHet bereik van de afstandsbediening zal
kleiner worden.
 Sleufkopschroevendraaier
 Kleine sleufkopschroevendraaier
 Lithiumbatterij CR2032
QGebruik een CR2032 lithiumbatterij
OBatterijen zijn verkrijgbaar bij een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste desk undige, plaatselijke
elektrozaken of fotospeciaalzaken.
OVervang de batterij alleen door het door de
fabrikant aanbevolen type.
OGooi batterijen niet weg, maar lever ze in
als KCA.
OPMERKING
QAls Maintenance Required for Trac-
tion Battery Cooling Parts See
Owner’s Manual (Onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
op het multi-informatiedisplay
Als er met de auto wordt doorgereden ter-
wijl de waarschuwingsmelding (die aan-
geeft dat het laden/ontladen van het batte-
rijpakket [tractiebatterij] wordt begrensd)
weergegeven wordt, kan het batterijpakket
(tractiebatterij) oververhit raken waardoor
er een storing kan ontstaan. Reinig de
ventilatieopening onmiddellijk als de waar-
schuwingsmelding wordt weergegeven.
Batterij elektronische
sleutel
Vervang de batterij door een nieuw
exemplaar als deze ontladen raakt.
Mogelijk raakt de sleutel bescha-
digd als de onderstaande proce-
dure niet goed wordt uitgevoerd.
Het verdient daarom aanbeveling
om de sleutelbatterij te laten ver-
vangen door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
Zaken die u dient klaar te
leggen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 430 Monday, October 11, 2021 11:32 AM

431
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

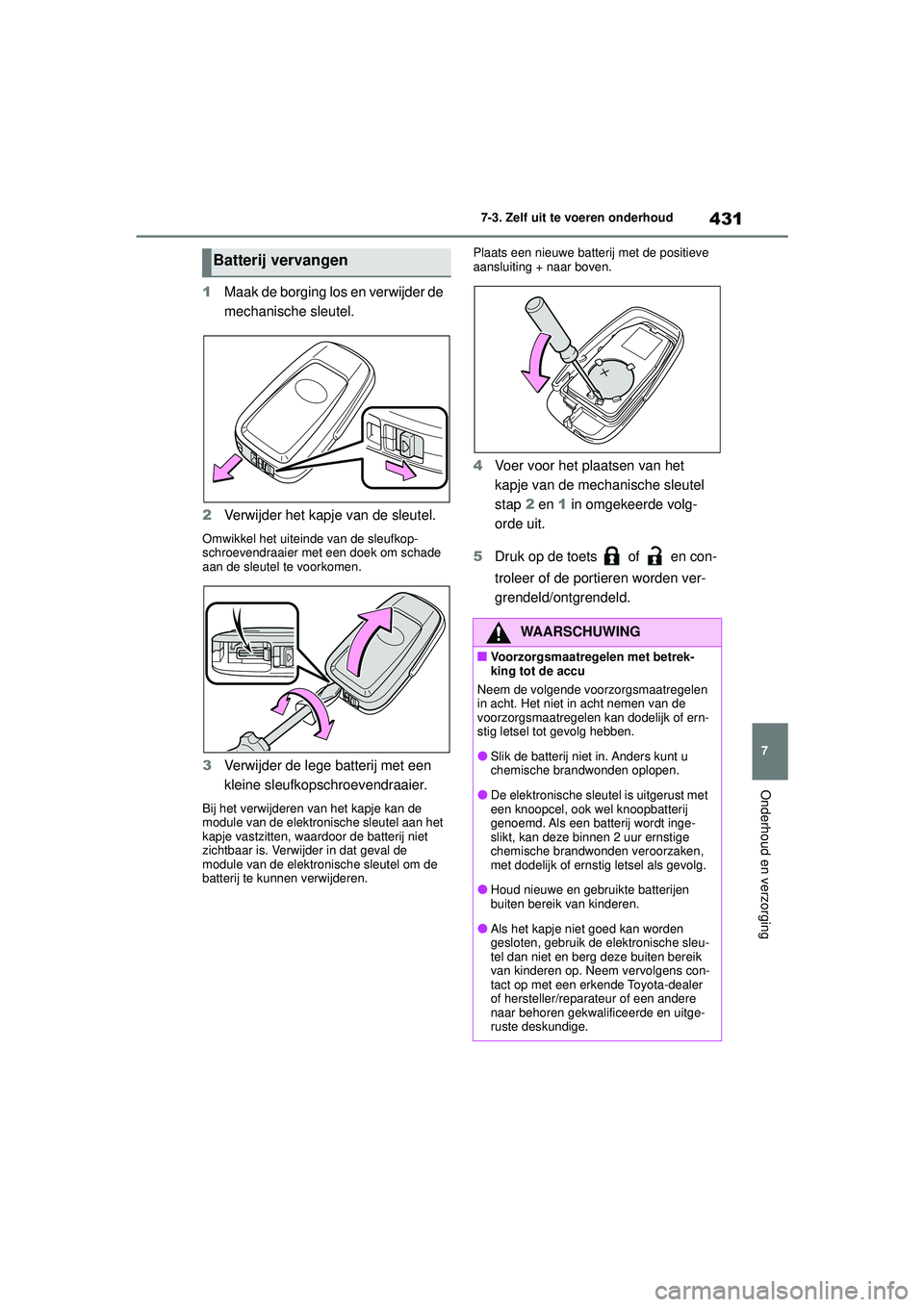

1
Maak de borging los en verwijder de
mechanische sleutel.
2 Verwijder het kapje van de sleutel.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met een doek om schade
aan de sleutel te voorkomen.
3Verwijder de lege batterij met een
kleine sleufkopschroevendraaier.
Bij het verwijderen van het kapje kan de
module van de elektronische sleutel aan het
kapje vastzitten, waardoor de batterij niet
zichtbaar is. Verwijder in dat geval de
module van de elektronische sleutel om de
batterij te kunnen verwijderen. Plaats een nieuwe batterij met de positieve
aansluiting + naar boven.
4
Voer voor het plaatsen van het
kapje van de mechanische sleutel
stap 2 en 1 in omgekeerde volg-
orde uit.
5 Druk op de toets of en con-
troleer of de portieren worden ver-
grendeld/ontgrendeld.
Batterij vervangen
WAARSCHUWING
QVoorzorgsmaatregelen met betrek-
king tot de accu
Neem de volgende voorzorgsmaatregelen
in acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan dodelijk of ern-
stig letsel tot gevolg hebben.
OSlik de batterij niet in. Anders kunt u
chemische brandwonden oplopen.
ODe elektronische sleutel is uitgerust met
een knoopcel, ook wel knoopbatterij
genoemd. Als een batterij wordt inge-
slikt, kan deze binnen 2 uur ernstige
chemische brandwonden veroorzaken,
met dodelijk of ernsti g letsel als gevolg.
OHoud nieuwe en gebruikte batterijen
buiten bereik van kinderen.
OAls het kapje niet goed kan worden
gesloten, gebruik de elektronische sleu-
tel dan niet en berg deze buiten bereik
van kinderen op. Neem vervolgens con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 431 Monday, October 11, 2021 11:32 AM

4327-3. Zelf uit te voeren onderhoud
1Zet het contact UIT.
2 Open het deksel van de zekeringen-
kast.
Motorruimte: zekeringenkast type A
Druk de borglippen in en til de klep eraf.

Motorruimte: zekeringenkast type B
Druk de borglippen in en til de klep eraf.
WAARSCHUWING
OAls u per ongeluk een batterij inslikt of
een batterij in een deel van uw lichaam
plaatst, roep dan onmiddellijk medische
hulp in.
QVoorkomen dat de batterij ontploft of
brandbare vloeistoffen of gassen vrij-
komen
OVervang de batterij door een nieuw
exemplaar van hetzelfde type. Als een
verkeerd type batterij wordt gebruikt,
kan deze ontploffen.
OStel batterijen niet bloot aan een
extreem lage druk als gevolg een grote
hoogte of extreem hoge temperaturen.
OVerbrand een batterij niet en breek of
snijd hem niet open.
QVoorzorgsmaatregelen voor lithium-
batterijen
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST
TYPE BATTERIJ WORDT VERVANGEN,
KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR
LEVER ZE IN ALS KCA.
OPMERKING
QVervangen van de batterij
Gebruik het juiste formaat sleufkopschroe-
vendraaier. Het uitoefenen van overmatige
kracht kan ervoor zorgen dat het klepje
vervormt of beschadigd raakt.
QVoor een goede werking na het ver-
vangen van de batterij
Houd u aan de volgende voorzorgsmaat-
regelen om ongevallen te voorkomen:
OZorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corrode-
ren.
OVoorkom dat andere onderdelen in de
afstandsbediening worden aangeraakt
of bewogen.
OVerbuig de aansluitingen van de batterij
niet.
Controleren en ver vangen
van zekeringen
Als een bepaalde stroomverbrui-
ker niet werkt, kan het zijn dat een
zekering is doorgebrand. Contro-
leer in dat geval de desbetreffende
zekering en vervang deze indien
nodig.
Controleren en vervangen van
zekeringen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 432 Monday, October 11, 2021 11:32 AM

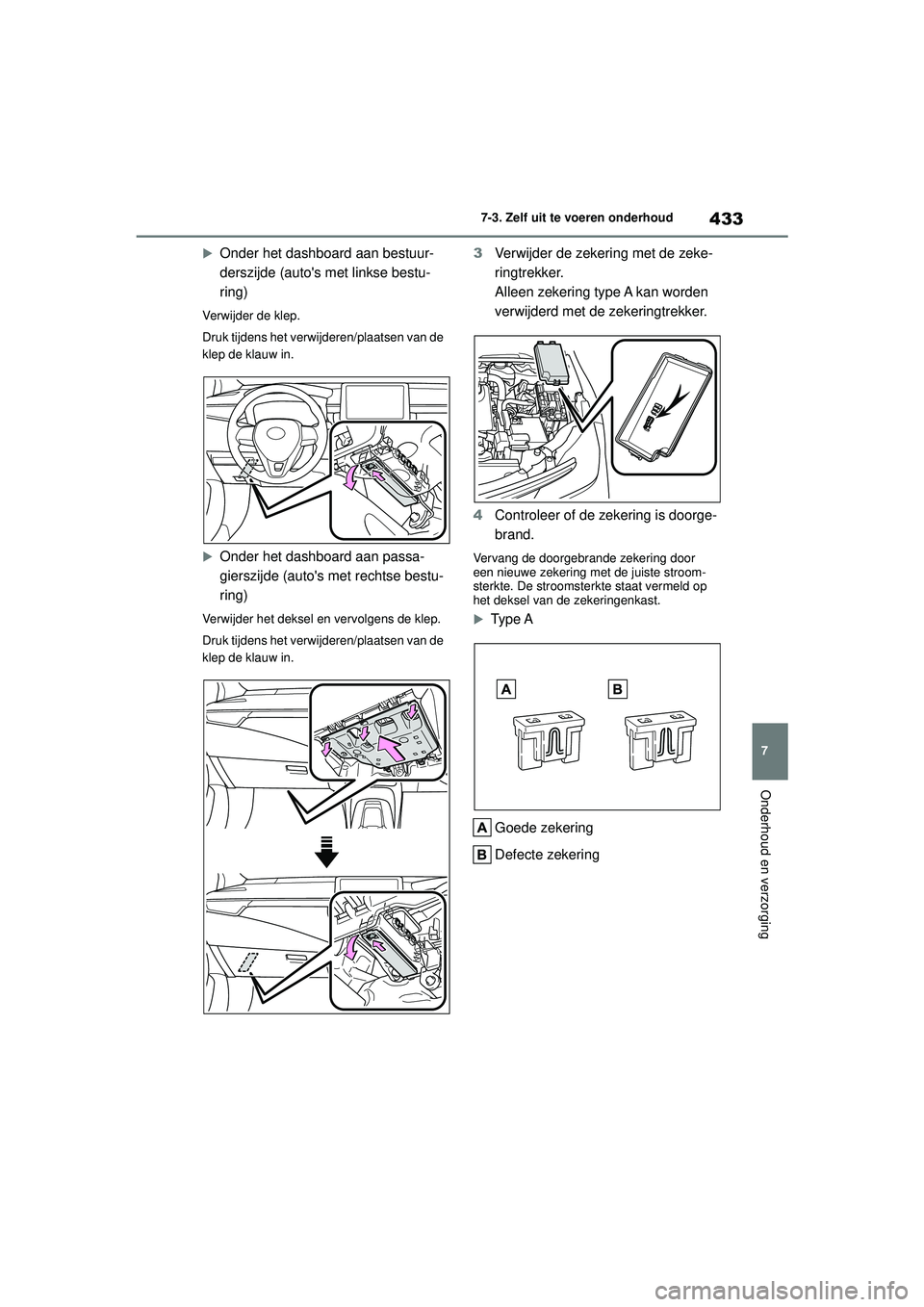

433
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Onder het dashboard aan bestuur-
derszijde (auto's met linkse bestu-
ring)
Verwijder de klep.
Druk tijdens het verwijderen/plaatsen van de
klep de klauw in.

Onder het dashboard aan passa-
gierszijde (auto's met rechtse bestu-
ring)
Verwijder het deksel en vervolgens de klep.
Druk tijdens het verwijderen/plaatsen van de
klep de klauw in.
3
Verwijder de zekering met de zeke-
ringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
4 Controleer of de zekering is doorge-
brand.
Vervang de doorgebrande zekering door
een nieuwe zekering met de juiste stroom-
sterkte. De stroomsterkte staat vermeld op
het deksel van de zekeringenkast.

Ty p e A
Goede zekering
Defecte zekering
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 433 Monday, October 11, 2021 11:32 AM

4347-3. Zelf uit te voeren onderhoud


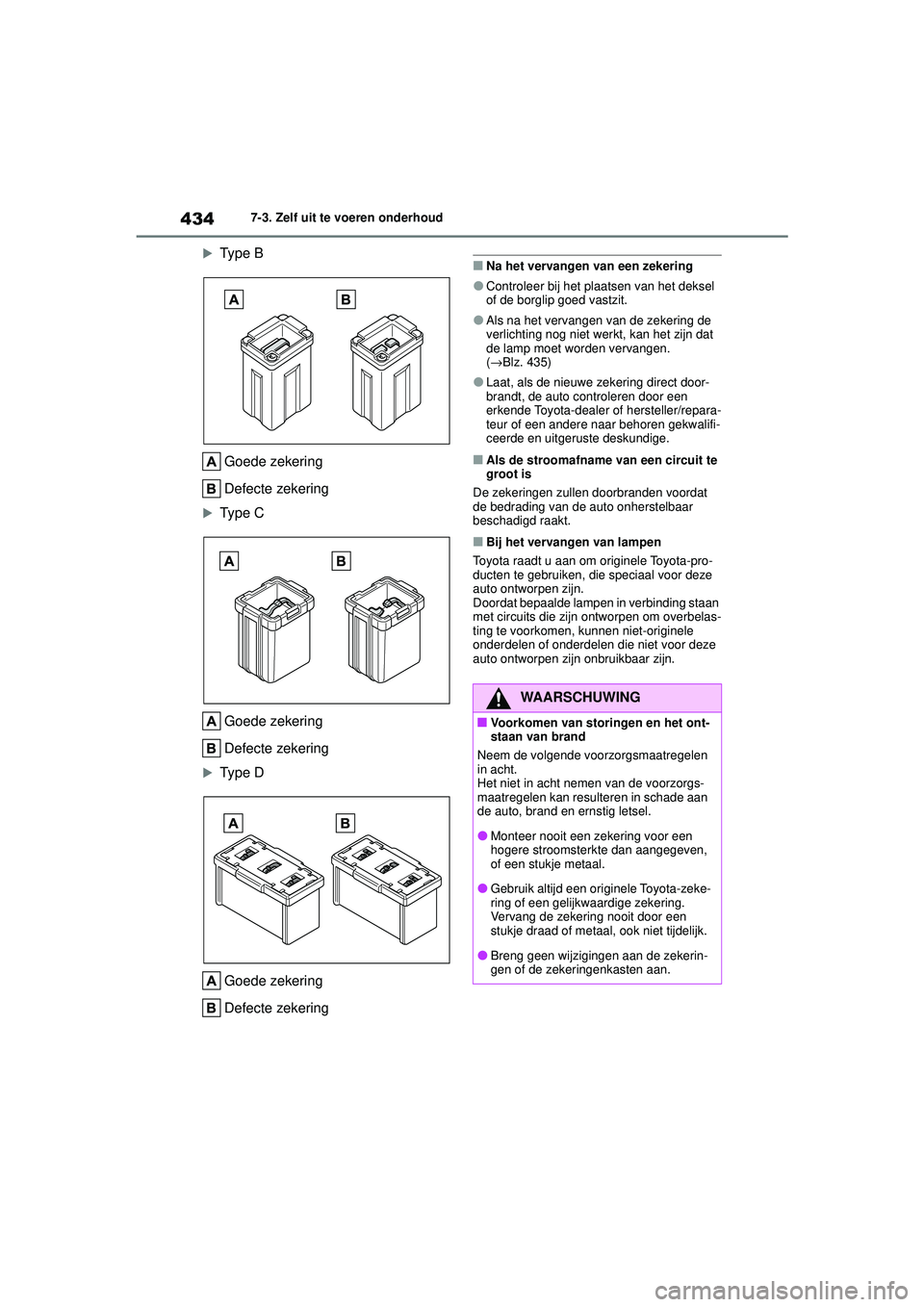

Type B
Goede zekering
Defecte zekering
Type CGoede zekering
Defecte zekering
Type DGoede zekering
Defecte zekering
QNa het vervangen van een zekering
OControleer bij het plaatsen van het deksel
of de borglip goed vastzit.
OAls na het vervangen van de zekering de
verlichting nog niet werkt, kan het zijn dat
de lamp moet worden vervangen.
( → Blz. 435)
OLaat, als de nieuwe zekering direct door-
brandt, de auto controleren door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
QAls de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden voordat
de bedrading van de auto onherstelbaar
beschadigd raakt.
QBij het vervangen van lampen
Toyota raadt u aan om originele Toyota-pro-
ducten te gebruiken, die speciaal voor deze
auto ontworpen zijn.
Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelas-
ting te voorkomen, kunnen niet-originele
onderdelen of onderdelen die niet voor deze
auto ontworpen zijn onbruikbaar zijn.
WAARSCHUWING
QVoorkomen van storingen en het ont-
staan van brand
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan resulteren in schade aan
de auto, brand en ernstig letsel.
OMonteer nooit een zekering voor een
hogere stroomsterkte dan aangegeven,
of een stukje metaal.
OGebruik altijd een or iginele Toyota-zeke-
ring of een gelijkwaardige zekering.
Vervang de zekering nooit door een
stukje draad of metaal, ook niet tijdelijk.
OBreng geen wijzigingen aan de zekerin-
gen of de zekeringenkasten aan.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 434 Monday, October 11, 2021 11:32 AM

435
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

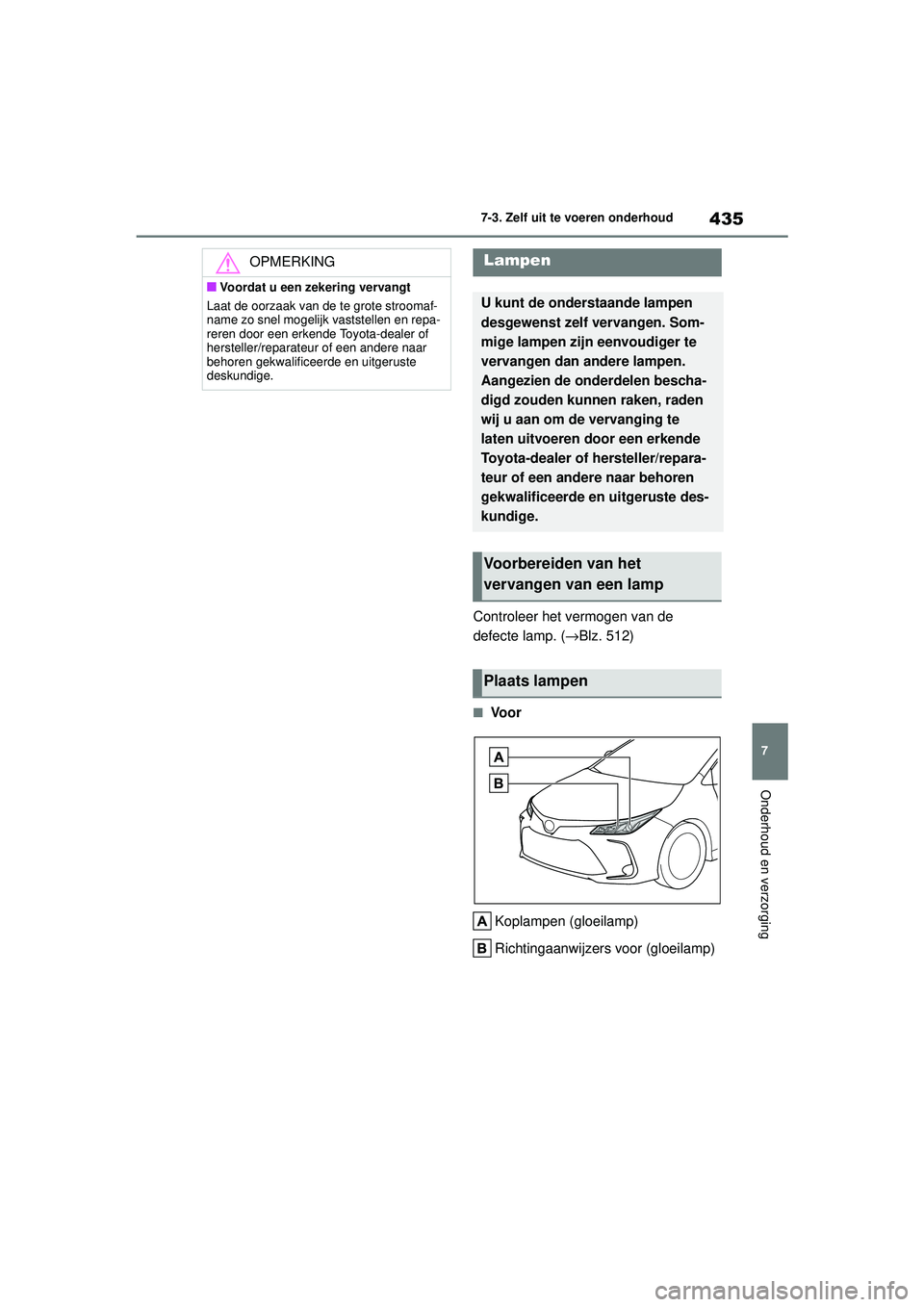

Controleer het vermogen van de
defecte lamp. (
→Blz. 512)
QVo o r
Koplampen (gloeilamp)
Richtingaanwijzers voor (gloeilamp)
OPMERKING
QVoordat u een zekering vervangt
Laat de oorzaak van de te grote stroomaf-
name zo snel mogelijk vaststellen en repa-
reren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Lampen
U kunt de onderstaande lampen
desgewenst zelf vervangen. Som-
mige lampen zijn eenvoudiger te
vervangen dan andere lampen.
Aangezien de onderdelen bescha-
digd zouden kunnen raken, raden
wij u aan om de vervanging te
laten uitvoeren door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Voorbereiden van het
vervangen van een lamp
Plaats lampen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 435 Monday, October 11, 2021 11:32 AM

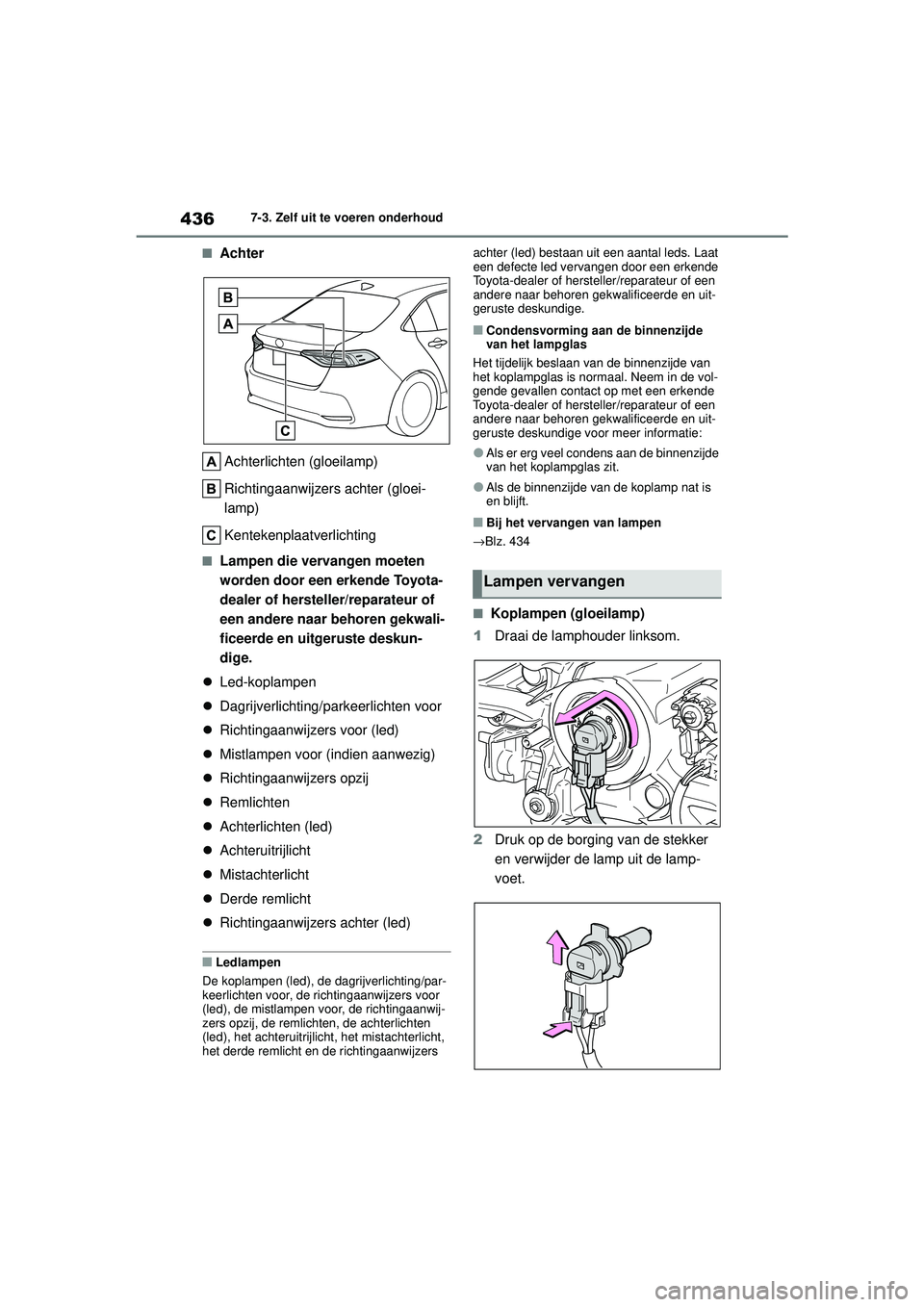

4367-3. Zelf uit te voeren onderhoud
QAchterAchterlichten (gloeilamp)
Richtingaanwijzers achter (gloei-
lamp)
Kentekenplaatverlichting
QLampen die vervangen moeten
worden door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwali-
ficeerde en uitgeruste deskun-
dige.
 Led-koplampen
 Dagrijverlichting/ parkeerlichten voor
 Richtingaanwijzers voor (led)
 Mistlampen voor (indien aanwezig)
 Richtingaanwijzers opzij
 Remlichten
 Achterlichten (led)
 Achteruitrijlicht
 Mistachterlicht
 Derde remlicht
 Richtingaanwijzers achter (led)
QLedlampen
De koplampen (led), de dagrijverlichting/par-
keerlichten voor, de richtingaanwijzers voor
(led), de mistlampen voor, de richtingaanwij-
zers opzij, de remlichten, de achterlichten
(led), het achteruitrijli cht, het mistachterlicht,
het derde remlicht en de richtingaanwijzers achter (led) bestaan uit een aantal leds. Laat
een defecte led vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
QCondensvorming aan de binnenzijde
van het lampglas
Het tijdelijk beslaan van de binnenzijde van
het koplampglas is normaal. Neem in de vol-
gende gevallen contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige voor meer informatie:
OAls er erg veel con dens aan de binnenzijde
van het koplampglas zit.
OAls de binnenzijde van de koplamp nat is
en blijft.
QBij het vervangen van lampen
→ Blz. 434
QKoplampen (gloeilamp)
1 Draai de lamphouder linksom.
2 Druk op de borging van de stekker
en verwijder de lamp uit de lamp-
voet.
Lampen vervangen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 436 Monday, October 11, 2021 11:32 AM

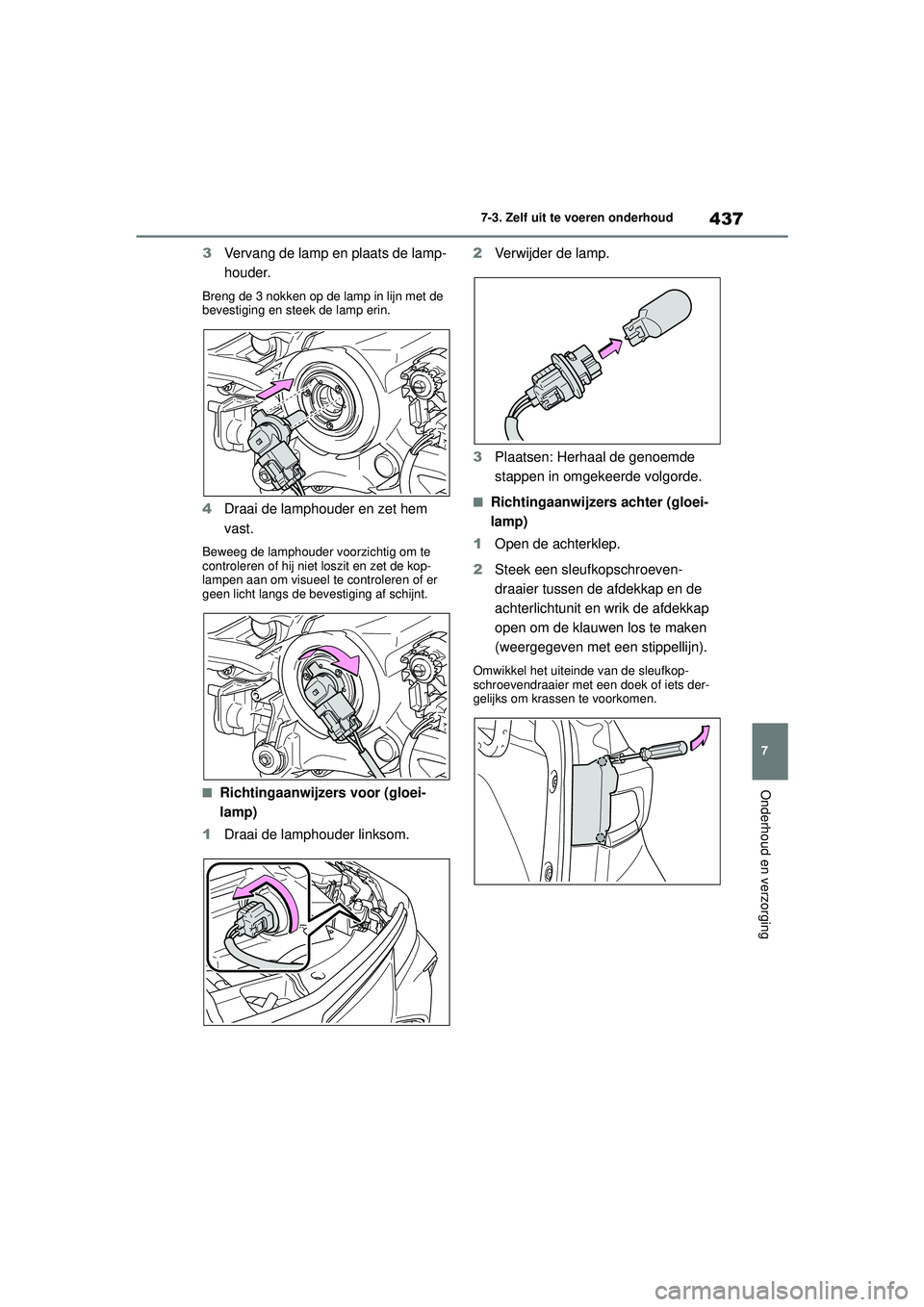

437
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
3
Vervang de lamp en plaats de lamp-
houder.
Breng de 3 nokken op de lamp in lijn met de
bevestiging en steek de lamp erin.
4Draai de lamphouder en zet hem
vast.
Beweeg de lamphouder voorzichtig om te
controleren of hij niet loszit en zet de kop-
lampen aan om visueel te controleren of er
geen licht langs de bevestiging af schijnt.
QRichtingaanwijzers voor (gloei-
lamp)
1 Draai de lamphouder linksom. 2
Verwijder de lamp.
3 Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
QRichtingaanwijzers achter (gloei-
lamp)
1 Open de achterklep.
2 Steek een sleufkopschroeven-
draaier tussen de afdekkap en de
achterlichtunit en wrik de afdekkap
open om de klauwen los te maken
(weergegeven met een stippellijn).
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met een doek of iets der-
gelijks om krassen te voorkomen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 437 Monday, October 11, 2021 11:32 AM

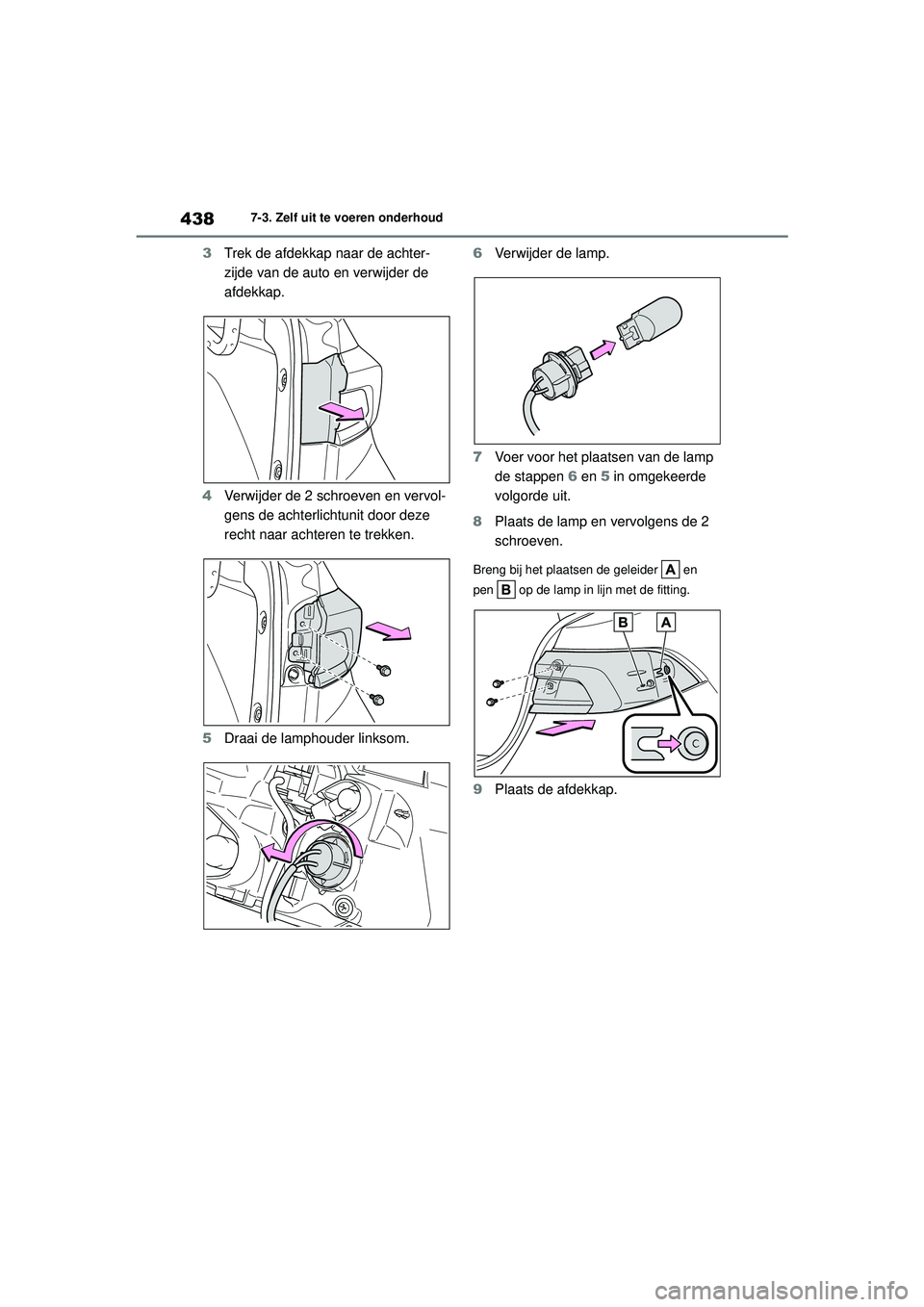

4387-3. Zelf uit te voeren onderhoud
3Trek de afdekkap naar de achter-
zijde van de auto en verwijder de
afdekkap.
4 Verwijder de 2 schroeven en vervol-
gens de achterlichtunit door deze
recht naar achteren te trekken.
5 Draai de lamphouder linksom. 6
Verwijder de lamp.
7 Voer voor het plaatsen van de lamp
de stappen 6 en 5 in omgekeerde
volgorde uit.
8 Plaats de lamp en vervolgens de 2
schroeven.
Breng bij het plaatsen de geleider en
pen op de lamp in lijn met de fitting.
9Plaats de afdekkap.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 438 Monday, October 11, 2021 11:32 AM
