419
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Bij het vervangen van banden of velgen
moeten de bandenspanningssensoren
en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssenso-
ren en -zenders geplaatst worden,
moeten de identificatiecodes van deze
componenten worden geregistreerd in
de bandenspanningswaarschuwings-
systeem-ECU en moet het banden-
spanningswaarschuwingssysteem wor-
den geïnitialiseerd. Laat de identifica-
tiecodes van de bandenspanningssen-
soren en -zenders registreren door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige. (
→Blz. 421)
QVervangen van banden en velgen
Als de identificatiecode van de bandenspan-
ningssensor en -zender niet is geregistreerd,
werkt het bandenspanningswaarschuwings-
systeem niet correct. Na ongeveer 10 minu-
ten rijden gaat het waarschuwingslampje
lage bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden om aan te geven dat er een storing in het sys-
teem aanwezig is.
Plaatsen van
bandenspanningssensoren en
-zenders
OPMERKING
QRepareren of vervangen van banden,
velgen, bandenspanningssensoren, -
zenders en ventieldopjes
ONeem voor het verwijderen en plaatsen
van wielen, banden of bandenspan-
ningssensoren en
-zenders contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige omdat de bandenspan-
ningssensoren en -zenders beschadigd
kunnen raken als er niet voorzichtig
mee wordt omgegaan.
OVergeet niet de dopjes weer op de ven-
tielen aan te brengen. Als de ventieldop-
jes niet geplaatst worden, dan kan er
water in de bandenspanningssensoren
terechtkomen en kunnen ze vast gaan
zitten.
OVervang ventieldopjes alleen door het
voorgeschreven type ventieldopje.
Anders kunnen de dopjes vast komen te
zitten.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 419 Monday, October 11, 2021 11:32 AM

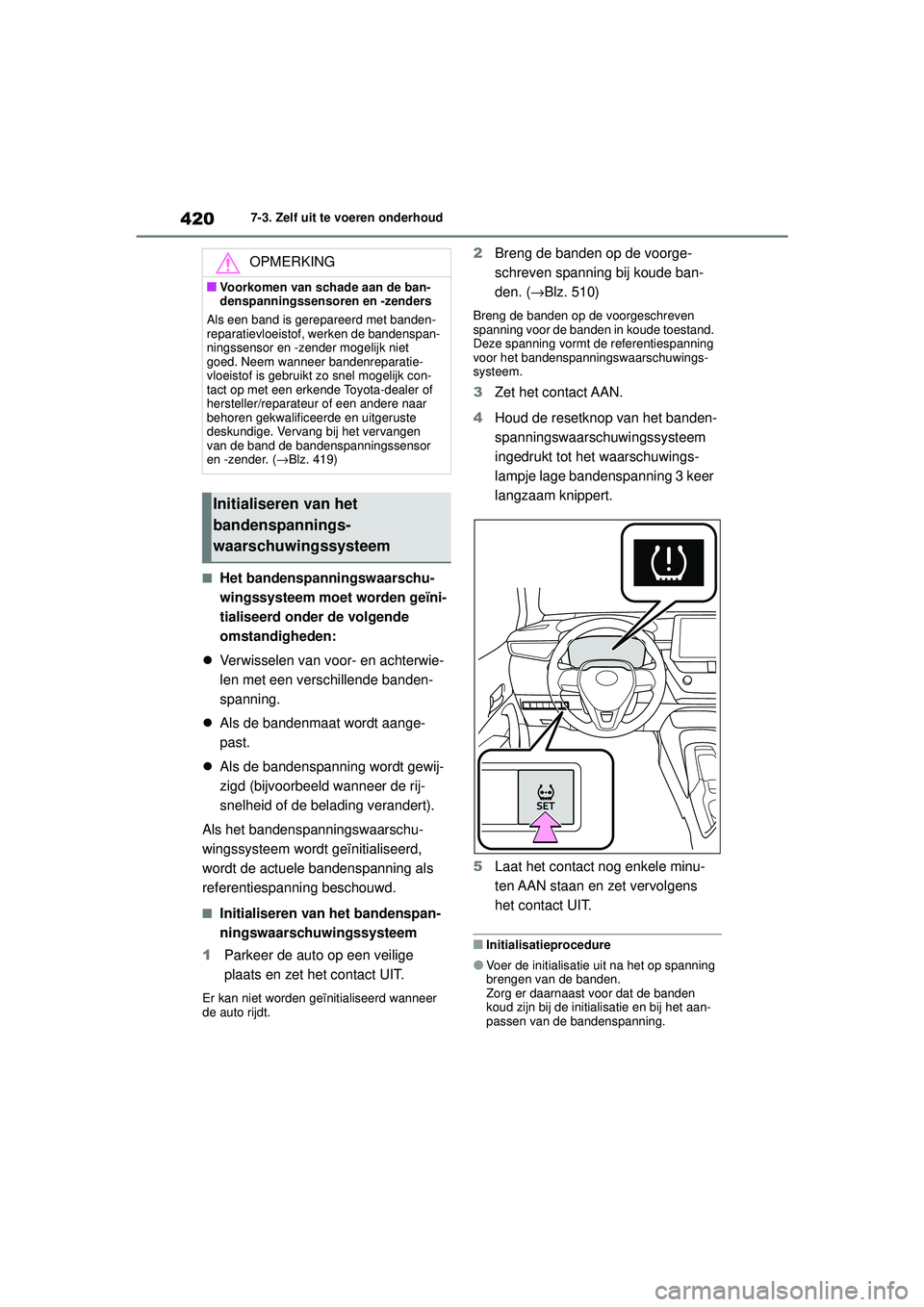

4207-3. Zelf uit te voeren onderhoud
QHet bandenspanningswaarschu-
wingssysteem moet worden geïni-
tialiseerd onder de volgende
omstandigheden:
 Verwisselen van voor- en achterwie-
len met een verschillende banden-
spanning.
 Als de bandenmaat wordt aange-
past.
 Als de bandenspanning wordt gewij-
zigd (bijvoorbeeld wanneer de rij-
snelheid of de belading verandert).
Als het bandenspanningswaarschu-
wingssysteem wordt geïnitialiseerd,
wordt de actuele bandenspanning als
referentiespanning beschouwd.
QInitialiseren van het bandenspan-
ningswaarschuwingssysteem
1 Parkeer de auto op een veilige
plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer
de auto rijdt.
2Breng de banden op de voorge-
schreven spanning bij koude ban-
den. ( →Blz. 510)
Breng de banden op de voorgeschreven
spanning voor de banden in koude toestand.
Deze spanning vormt de referentiespanning
voor het bandenspannings waarschuwings-
systeem.
3 Zet het contact AAN.
4 Houd de resetknop van het banden-
spanningswaarschuwingssysteem
ingedrukt tot het waarschuwings-
lampje lage bandenspanning 3 keer
langzaam knippert.
5 Laat het contact nog enkele minu-
ten AAN staan en zet vervolgens
het contact UIT.
QInitialisatieprocedure
OVoer de initialisatie uit na het op spanning
brengen van de banden.
Zorg er daarnaast voor dat de banden
koud zijn bij de initialisatie en bij het aan-
passen van de bandenspanning.
OPMERKING
QVoorkomen van schade aan de ban-
denspanningssensoren en -zenders
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang bij het vervangen
van de band de bandenspanningssensor
en -zender. ( →Blz. 419)
Initialiseren van het
bandenspannings-
waarschuwingssysteem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 420 Monday, October 11, 2021 11:32 AM

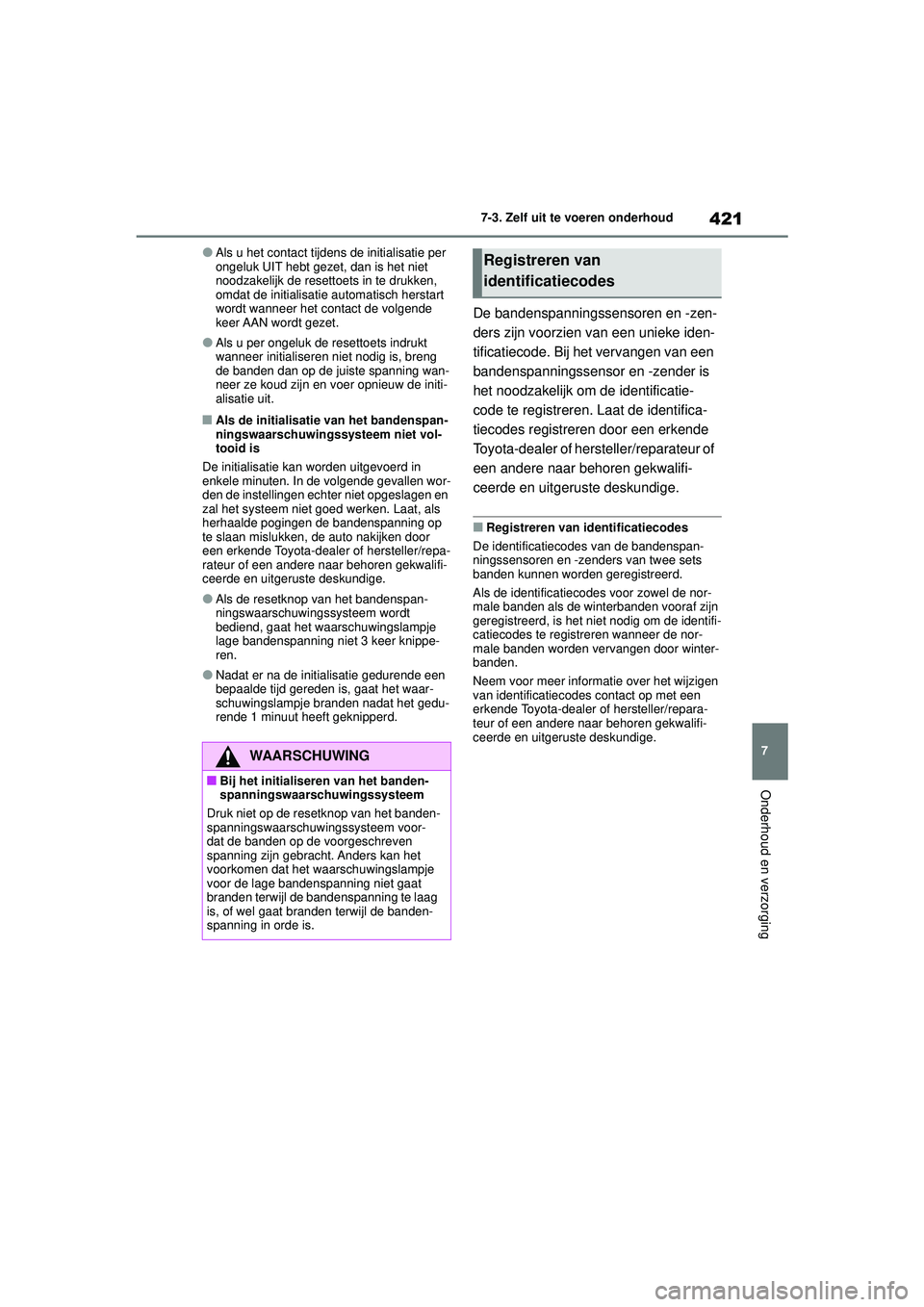

421
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
OAls u het contact tijdens de initialisatie per
ongeluk UIT hebt gezet, dan is het niet
noodzakelijk de resettoets in te drukken,
omdat de initialisatie automatisch herstart
wordt wanneer het contact de volgende
keer AAN wordt gezet.
OAls u per ongeluk de resettoets indrukt
wanneer initialiseren niet nodig is, breng
de banden dan op de juiste spanning wan-
neer ze koud zijn en voer opnieuw de initi-
alisatie uit.
QAls de initialisatie van het bandenspan-
ningswaarschuwingssysteem niet vol-
tooid is
De initialisatie kan worden uitgevoerd in
enkele minuten. In de volgende gevallen wor-
den de instellingen echter niet opgeslagen en
zal het systeem niet goed werken. Laat, als
herhaalde pogingen de bandenspanning op
te slaan mislukken, de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
OAls de resetknop van het bandenspan-
ningswaarschuwingssysteem wordt
bediend, gaat het waarschuwingslampje
lage bandenspanning niet 3 keer knippe-
ren.
ONadat er na de initialisatie gedurende een
bepaalde tijd gereden is, gaat het waar-
schuwingslampje branden nadat het gedu-
rende 1 minuut heeft geknipperd.
De bandenspanningssensoren en -zen-
ders zijn voorzien van een unieke iden-
tificatiecode. Bij het vervangen van een
bandenspanningssensor en -zender is
het noodzakelijk om de identificatie-
code te registreren. Laat de identifica-
tiecodes registreren door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
QRegistreren van identificatiecodes
De identificatiecodes van de bandenspan-
ningssensoren en -zenders van twee sets
banden kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de nor-
male banden als de winterbanden vooraf zijn
geregistreerd, is het niet nodig om de identifi-
catiecodes te registreren wanneer de nor-
male banden worden vervangen door winter-
banden.
Neem voor meer informatie over het wijzigen
van identificatiecodes contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
QBij het initialiseren van het banden-
spanningswaarschuwingssysteem
Druk niet op de resetknop van het banden-
spanningswaarschuwingssysteem voor-
dat de banden op de voorgeschreven
spanning zijn gebracht. Anders kan het
voorkomen dat het waarschuwingslampje
voor de lage bandenspanning niet gaat
branden terwijl de bandenspanning te laag
is, of wel gaat branden terwijl de banden-
spanning in orde is.
Registreren van
identificatiecodes
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 421 Monday, October 11, 2021 11:32 AM

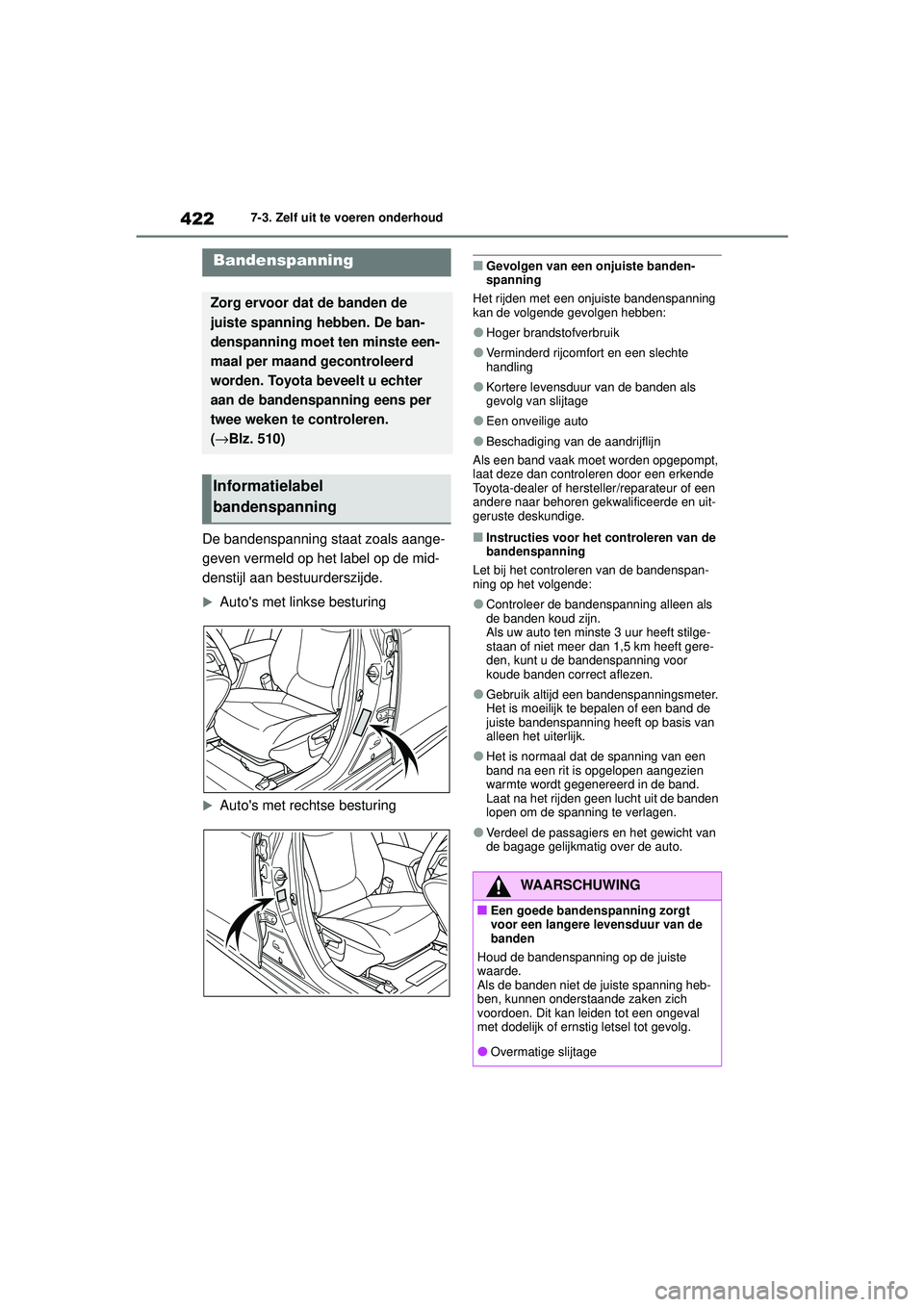

4227-3. Zelf uit te voeren onderhoud
De bandenspanning staat zoals aange-
geven vermeld op het label op de mid-
denstijl aan bestuurderszijde.
Auto's met linkse besturing
Auto's met rechtse besturing
QGevolgen van een onjuiste banden-
spanning
Het rijden met een onjuiste bandenspanning
kan de volgende gevolgen hebben:
OHoger brandstofverbruik
OVerminderd rijcomfort en een slechte
handling
OKortere levensduur van de banden als
gevolg van slijtage
OEen onveilige auto
OBeschadiging van de aandrijflijn
Als een band vaak moet worden opgepompt,
laat deze dan controleren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
QInstructies voor het controleren van de
bandenspanning
Let bij het controleren van de bandenspan-
ning op het volgende:
OControleer de bandenspanning alleen als
de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilge-
staan of niet meer dan 1,5 km heeft gere-
den, kunt u de bandenspanning voor
koude banden correct aflezen.
OGebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de
juiste bandenspanning heeft op basis van
alleen het uiterlijk.
OHet is normaal dat de spanning van een
band na een rit is opgelopen aangezien
warmte wordt gegenereerd in de band.
Laat na het rijden geen lucht uit de banden
lopen om de spanning te verlagen.
OVerdeel de passagiers en het gewicht van
de bagage gelijkmatig over de auto.
Bandenspanning
Zorg ervoor dat de banden de
juiste spanning hebben. De ban-
denspanning moet ten minste een-
maal per maand gecontroleerd
worden. Toyota beveelt u echter
aan de bandenspanning eens per
twee weken te controleren.
(→Blz. 510)
Informatielabel
bandenspanning
WAARSCHUWING
QEen goede bandenspanning zorgt
voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste
waarde.
Als de banden niet de juiste spanning heb-
ben, kunnen onderstaande zaken zich
voordoen. Dit kan leiden tot een ongeval
met dodelijk of ernsti g letsel tot gevolg.
OOvermatige slijtage
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 422 Monday, October 11, 2021 11:32 AM

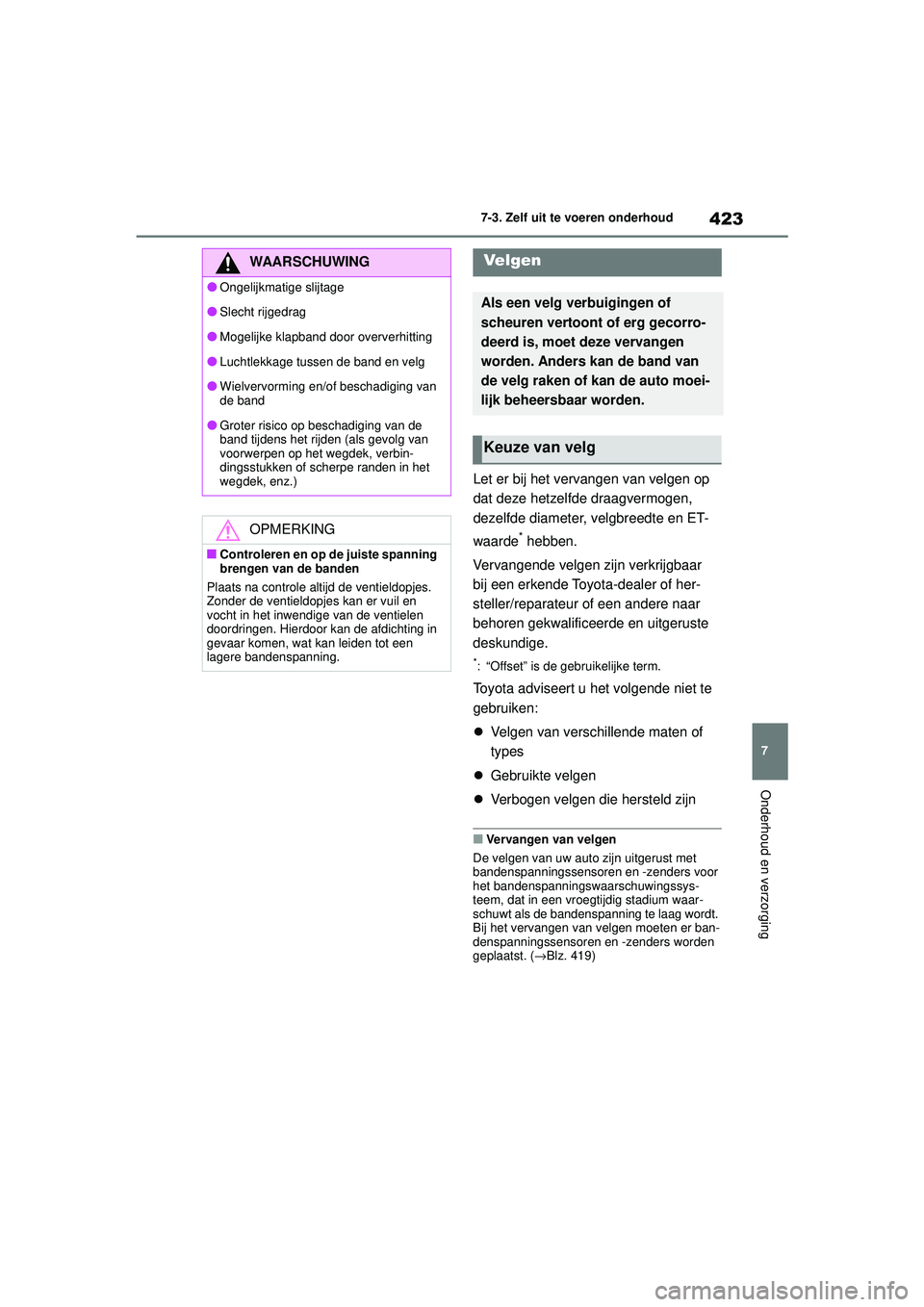

423
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Let er bij het vervangen van velgen op
dat deze hetzelfde draagvermogen,
dezelfde diameter, velgbreedte en ET-
waarde
* hebben.
Vervangende velgen zijn verkrijgbaar
bij een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te
gebruiken:
 Velgen van verschillende maten of
types
 Gebruikte velgen
 Verbogen velgen die hersteld zijn
QVervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders voor
het bandenspanningswaarschuwingssys-
teem, dat in een vroegtijdig stadium waar-
schuwt als de bandenspanning te laag wordt.
Bij het vervangen van velgen moeten er ban-
denspanningssensoren en -zenders worden
geplaatst. ( →Blz. 419)
WAARSCHUWING
OOngelijkmatige slijtage
OSlecht rijgedrag
OMogelijke klapband door oververhitting
OLuchtlekkage tussen de band en velg
OWielvervorming en/of beschadiging van
de band
OGroter risico op beschadiging van de
band tijdens het rijden (als gevolg van
voorwerpen op het wegdek, verbin-
dingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
QControleren en op de juiste spanning
brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en
vocht in het inwendige van de ventielen
doordringen. Hierdoor kan de afdichting in
gevaar komen, wat kan leiden tot een
lagere bandenspanning.
Velgen
Als een velg verbuigingen of
scheuren vertoont of erg gecorro-
deerd is, moet deze vervangen
worden. Anders kan de band van
de velg raken of kan de auto moei-
lijk beheersbaar worden.
Keuze van velg
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 423 Monday, October 11, 2021 11:32 AM

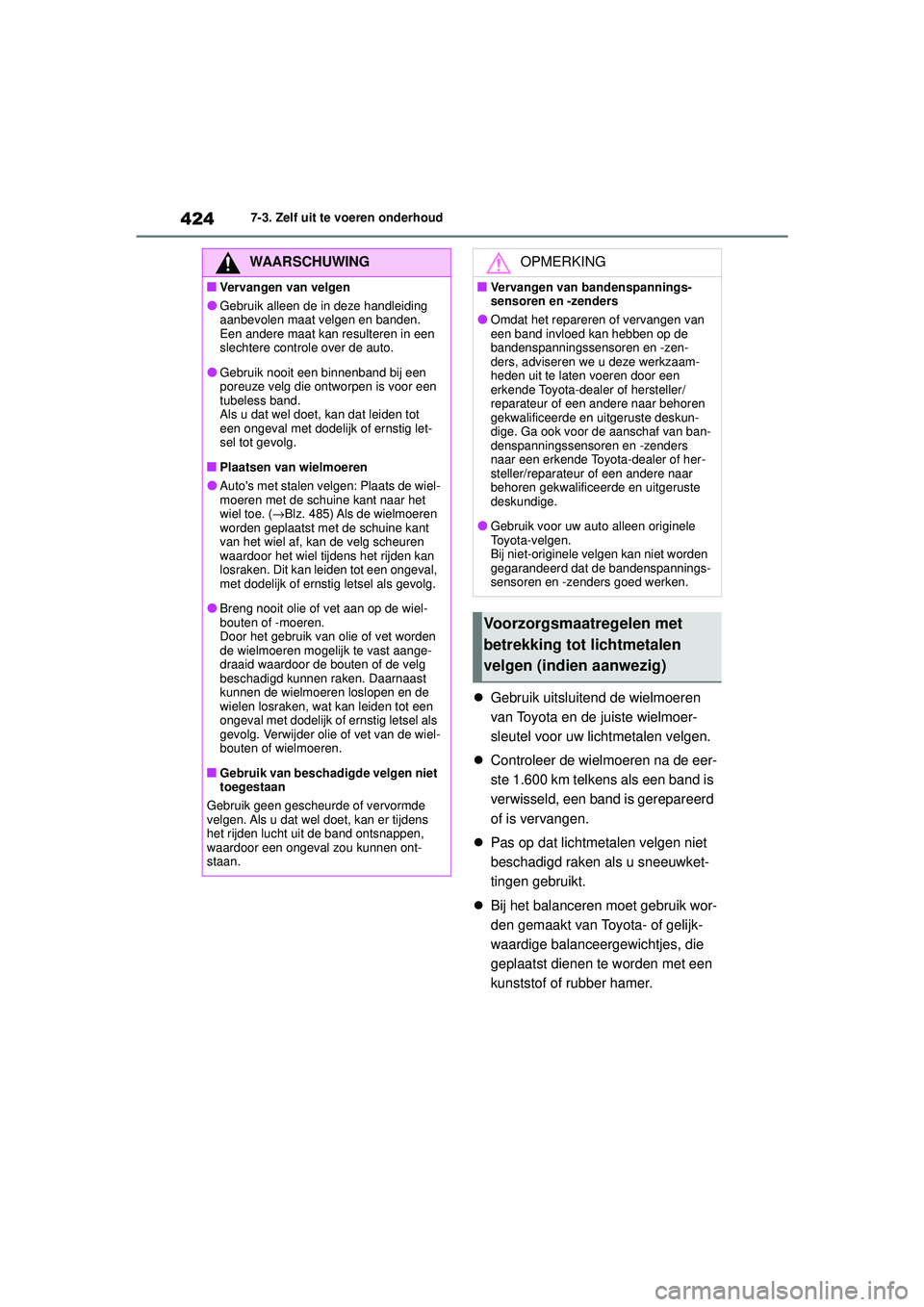

4247-3. Zelf uit te voeren onderhoud
Gebruik uitsluitend de wielmoeren
van Toyota en de juiste wielmoer-
sleutel voor uw lichtmetalen velgen.
 Controleer de wielmoeren na de eer-
ste 1.600 km telkens als een band is
verwisseld, een band is gerepareerd
of is vervangen.
 Pas op dat lichtmetalen velgen niet
beschadigd raken als u sneeuwket-
tingen gebruikt.
 Bij het balanceren moet gebruik wor-
den gemaakt van Toyota- of gelijk-
waardige balanceergewichtjes, die
geplaatst dienen te worden met een
kunststof of rubber hamer.
WAARSCHUWING
QVervangen van velgen
OGebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in een
slechtere controle over de auto.
OGebruik nooit een binnenband bij een
poreuze velg die ontworpen is voor een
tubeless band.
Als u dat wel doet, kan dat leiden tot
een ongeval met dodelijk of ernstig let-
sel tot gevolg.
QPlaatsen van wielmoeren
OAuto's met stalen velgen: Plaats de wiel-
moeren met de schuine kant naar het
wiel toe. ( →Blz. 485) Als de wielmoeren
worden geplaatst met de schuine kant
van het wiel af, kan de velg scheuren
waardoor het wiel tijdens het rijden kan
losraken. Dit kan leiden tot een ongeval,
met dodelijk of ernsti g letsel als gevolg.
OBreng nooit olie of vet aan op de wiel-
bouten of -moeren.
Door het gebruik van olie of vet worden
de wielmoeren mogelijk te vast aange-
draaid waardoor de bouten of de velg
beschadigd kunnen raken. Daarnaast
kunnen de wielmoeren loslopen en de
wielen losraken, wat kan leiden tot een
ongeval met dodelijk of ernstig letsel als
gevolg. Verwijder olie of vet van de wiel-
bouten of wielmoeren.
QGebruik van beschadigde velgen niet
toegestaan
Gebruik geen gescheurde of vervormde
velgen. Als u dat wel doet, kan er tijdens
het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ont-
staan.
OPMERKING
QVervangen van bandenspannings-
sensoren en -zenders
OOmdat het repareren of vervangen van
een band invloed kan hebben op de
bandenspanningssensoren en -zen-
ders, adviseren we u deze werkzaam-
heden uit te laten voeren door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige. Ga ook voor de aanschaf van ban-
denspanningssensoren en -zenders
naar een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
OGebruik voor uw auto alleen originele
Toyota-velgen.
Bij niet-originele velgen kan niet worden
gegarandeerd dat de bandenspannings-
sensoren en -zenders goed werken.
Voorzorgsmaatregelen met
betrekking tot lichtmetalen
velgen (indien aanwezig)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 424 Monday, October 11, 2021 11:32 AM

425
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1

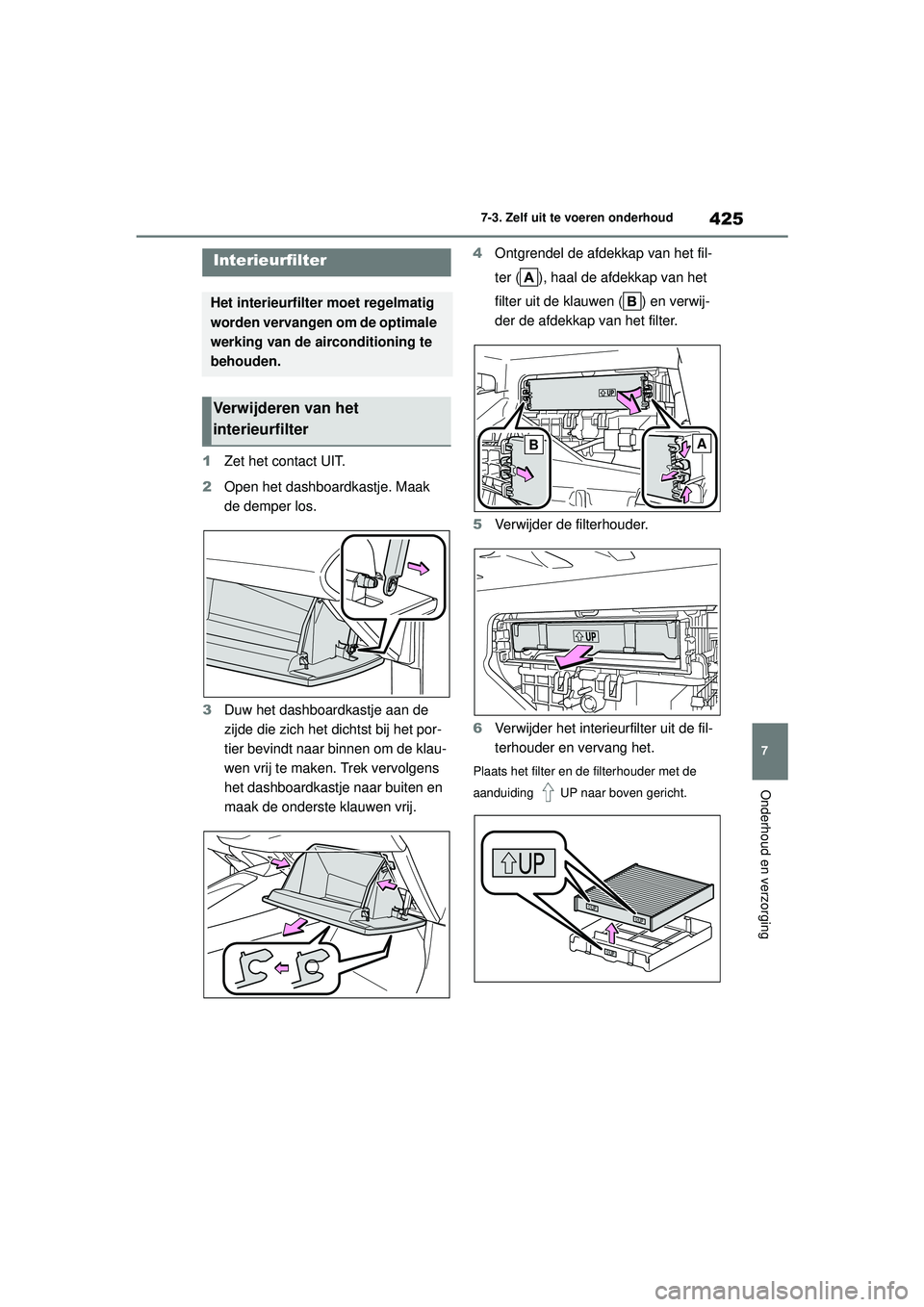

Zet het contact UIT.
2 Open het dashboardkastje. Maak
de demper los.
3 Duw het dashboardkastje aan de
zijde die zich het dichtst bij het por-
tier bevindt naar binnen om de klau-
wen vrij te maken. Trek vervolgens
het dashboardkastje naar buiten en
maak de onderste klauwen vrij. 4
Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter.
5 Verwijder de filterhouder.
6 Verwijder het interieu rfilter uit de fil-
terhouder en vervang het.
Plaats het filter en de filterhouder met de
aanduiding UP naar boven gericht.
Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen van het
interieurfilter
AB
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 425 Monday, October 11, 2021 11:32 AM

4267-3. Zelf uit te voeren onderhoud
QControle-interval
Vervang het interieurfilter volgens het onder-
houdsschema. In gebieden met veel stof of
met veel verkeer moet vervanging vaker
plaatsvinden. (Zie het onderhoudsboekje of
het garantieboekje voor het onderhouds-
schema.)
QAls er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.
Verwijder het stof van de ventilatieope-
ning met een stofzuiger of iets derge-
lijks.
Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen op te
zuigen. Wanneer u stof en verontreinigingen
probeert weg te blazen met een blower of
iets dergelijks kunnen deze verder in de ven-
tilatieopening worden gedrukt. (→ Blz. 429)
OPMERKING
QBij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig
is.
Als de airconditioning zonder filter gebruikt
wordt, kan het systeem beschadigd raken.
QVoorkomen van schade aan de afdek-
kap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken.
Schoonmaken van de
ventilatieopening en het
filter van het
batterijpakket
(tractiebatterij)
Controleer, om een hoger brand-
stofverbruik te voorkomen, de
ventilatieopening van het batterij-
pakket (tractiebatterij) periodiek
op verontreinigingen. Als “Mainte-
nance Required for Traction Bat-
tery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor
koelonderdelen tractiebatterij, zie
handleiding) wordt weergegeven
op het multi-informatiedisplay,
moet de ventilatieopening worden
gereinigd volgens onderstaande
procedure:
Schoonmaken van de
ventilatieopening
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 426 Monday, October 11, 2021 11:32 AM

427
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Als de verontreinigingen niet volledig
kunnen worden verwijderd met de
afdekkap van de ventilatieopening in
gemonteerde toesta
nd moet de afdek-
kap worden verwijderd en moet het fil-
ter worden gereinigd.
1 Zet het contact UIT.
2 Gebruik een kruiskopschroeven-
draaier om de clip te verwijderen.
3 Verwijder de kap van de ventilatie-
opening.
Trek de afdekkap in de richting
zoals aangegeven in de afbeelding
om de 3 klauwen los te nemen.
Begin met de klauw in de rechterbo-
venhoek. Trek de kap in de richting van de
voorzijde van de auto om hem te
verwijderen.
4 Verwijder het filter van de ventilatie-
opening.
Maak de klauw los zoals aange-
geven in de afbeelding.
Verwijder het filter uit de afdekkap.
5 Verwijder het stof en verontreinigin-
gen met een stofzuiger o.i.d. uit het
filter.
Verwijder tevens stof en verontreinigingen
aan de binnenzijde van de kap van de venti-
latieopening.
Als stof en verontreinigingen
niet volledig kunnen worden
verwijderd
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 427 Monday, October 11, 2021 11:32 AM

4287-3. Zelf uit te voeren onderhoud

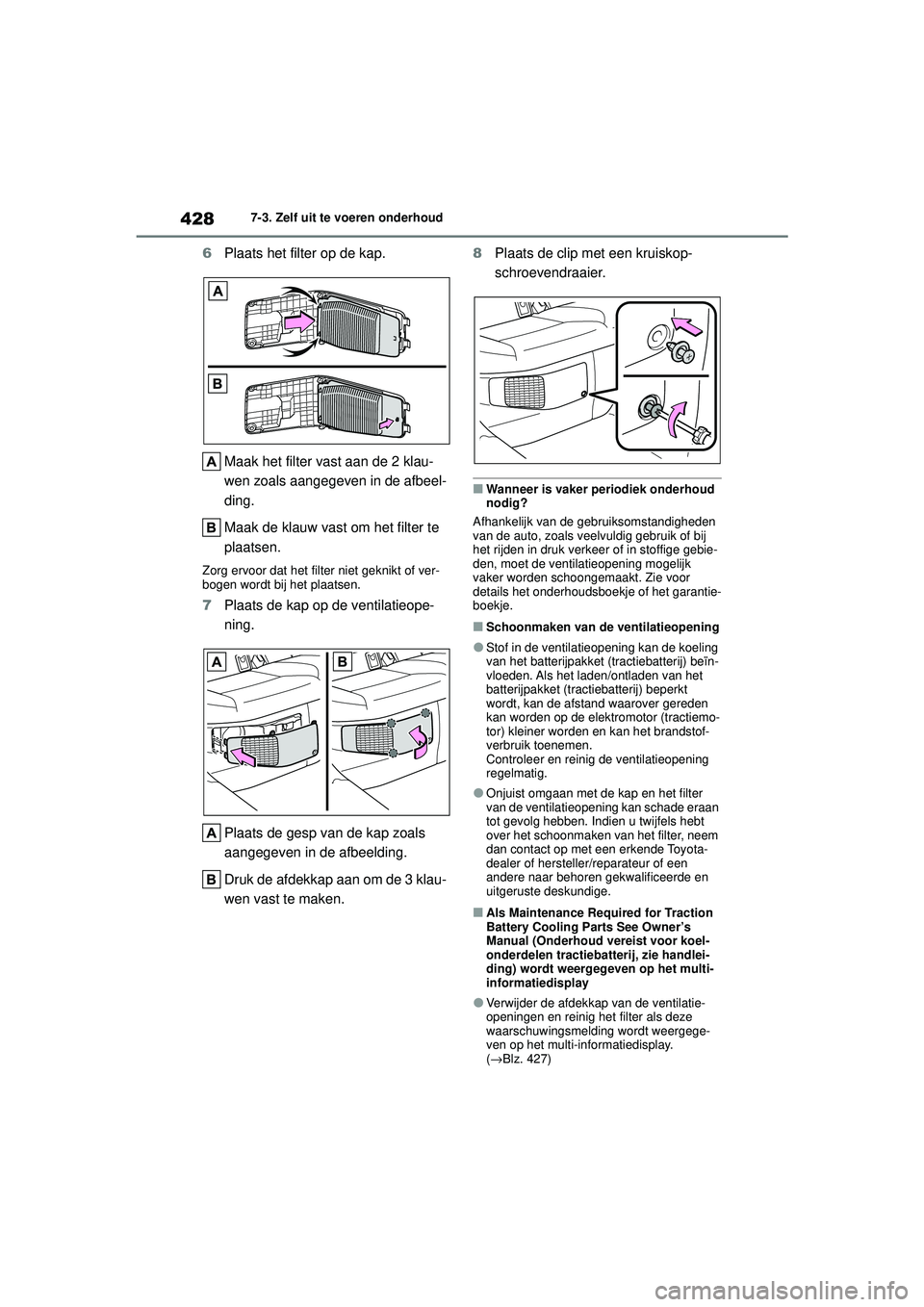

6Plaats het filter op de kap.
Maak het filter vast aan de 2 klau-
wen zoals aangegeven in de afbeel-
ding.
Maak de klauw vast om het filter te
plaatsen.
Zorg ervoor dat het filter niet geknikt of ver-
bogen wordt bij het plaatsen.
7Plaats de kap op de ventilatieope-
ning.
Plaats de gesp van de kap zoals
aangegeven in de afbeelding.
Druk de afdekkap aan om de 3 klau-
wen vast te maken. 8
Plaats de clip met een kruiskop-
schroevendraaier.
QWanneer is vaker periodiek onderhoud
nodig?
Afhankelijk van de gebruiksomstandigheden
van de auto, zoals veelvuldig gebruik of bij
het rijden in druk verkeer of in stoffige gebie-
den, moet de ventilatieopening mogelijk
vaker worden schoongemaakt. Zie voor
details het onderhoudsboekje of het garantie-
boekje.
QSchoonmaken van de ventilatieopening
OStof in de ventilatieopening kan de koeling
van het batterijpakket (tractiebatterij) beïn-
vloeden. Als het laden/ontladen van het
batterijpakket (tractiebatterij) beperkt
wordt, kan de afstand waarover gereden
kan worden op de elektromotor (tractiemo-
tor) kleiner worden en kan het brandstof-
verbruik toenemen.
Controleer en reinig de ventilatieopening
regelmatig.
OOnjuist omgaan met de kap en het filter
van de ventilatieopening kan schade eraan
tot gevolg hebben. Indien u twijfels hebt
over het schoonmaken van het filter, neem
dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
QAls Maintenance Required for Traction
Battery Cooling Parts See Owner’s
Manual (Onderhoud vereist voor koel-
onderdelen tractiebatterij, zie handlei-
ding) wordt weergegeven op het multi-
informatiedisplay
OVerwijder de afdekkap van de ventilatie-
openingen en reinig het filter als deze
waarschuwingsmelding wordt weergege-
ven op het multi-informatiedisplay.
( → Blz. 427)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 428 Monday, October 11, 2021 11:32 AM
