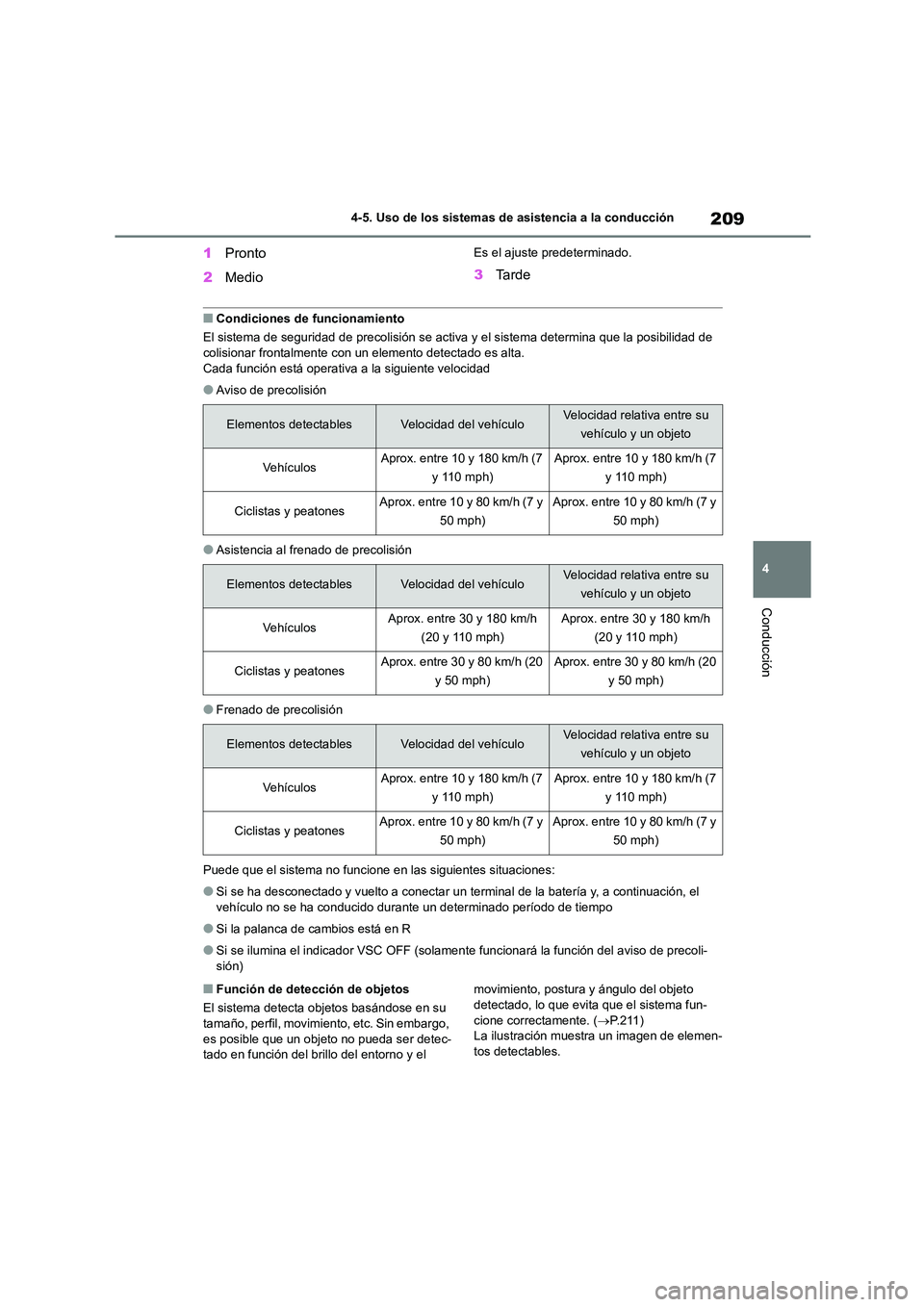

209
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
1 Pronto
2 Medio
Es el ajuste predeterminado.
3Ta r d e
■Condiciones de funcionamiento
El sistema de seguridad de precolisión se acti va y el sistema determina que la posibilidad de
colisionar frontalmente con un elemento detectado es alta.
Cada función está operativa a la siguiente velocidad
●Aviso de precolisión
●Asistencia al frenado de precolisión
●Frenado de precolisión
Puede que el sistema no funcione en las siguientes situaciones:
●Si se ha desconectado y vuelto a conectar un terminal de la batería y, a continuación, el
vehículo no se ha conducido durante un determinado período de tiempo
●Si la palanca de cambios está en R
●Si se ilumina el indicador VSC OFF (solamente funcionará la función del aviso de precoli- sión)
■Función de detección de objetos
El sistema detecta objetos basándose en su
tamaño, perfil, movimiento, etc. Sin embargo,
es posible que un objeto no pueda ser detec- tado en función del brillo del entorno y el
movimiento, postura y ángulo del objeto
detectado, lo que evita que el sistema fun-
cione correctamente. ( P.211) La ilustración muestra un imagen de elemen-
tos detectables.
Elementos detectablesVelocidad del vehículoVelocidad relativa entre su
vehículo y un objeto
Ve h í c u l o sAprox. entre 10 y 180 km/h (7
y 110 mph)
Aprox. entre 10 y 180 km/h (7
y 110 mph)
Ciclistas y peatonesAprox. entre 10 y 80 km/h (7 y
50 mph)
Aprox. entre 10 y 80 km/h (7 y
50 mph)
Elementos detectablesVelocidad del vehículoVelocidad relativa entre su
vehículo y un objeto
Ve h í c u l o sAprox. entre 30 y 180 km/h
(20 y 110 mph)
Aprox. entre 30 y 180 km/h
(20 y 110 mph)
Ciclistas y peatonesAprox. entre 30 y 80 km/h (20
y 50 mph)
Aprox. entre 30 y 80 km/h (20
y 50 mph)
Elementos detectablesVelocidad del vehículoVelocidad relativa entre su
vehículo y un objeto
Ve h í c u l o sAprox. entre 10 y 180 km/h (7
y 110 mph)
Aprox. entre 10 y 180 km/h (7
y 110 mph)
Ciclistas y peatonesAprox. entre 10 y 80 km/h (7 y
50 mph)
Aprox. entre 10 y 80 km/h (7 y
50 mph)

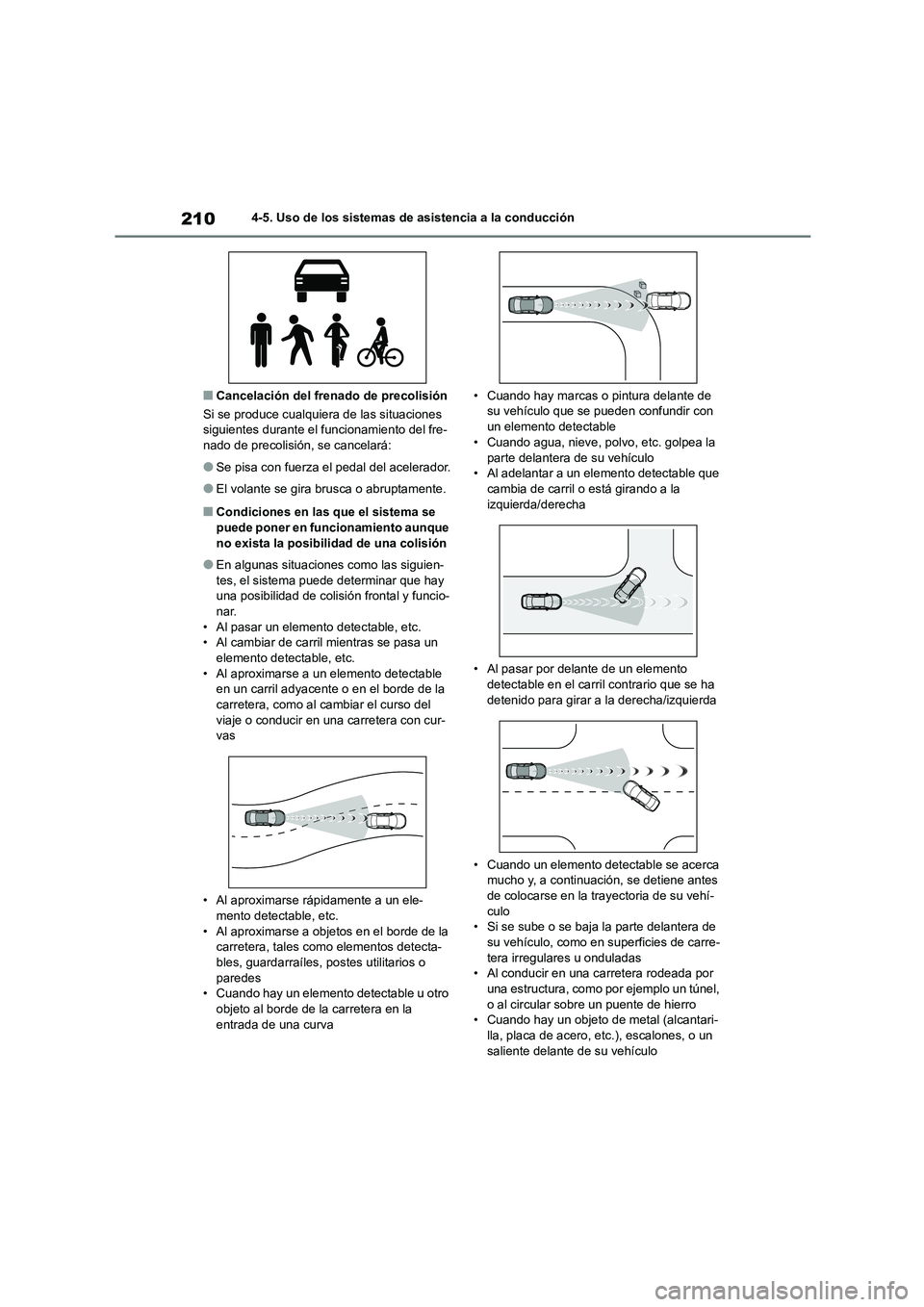

2104-5. Uso de los sistemas de asistencia a la conducción
■Cancelación del frenado de precolisión
Si se produce cualquiera de las situaciones siguientes durante el funcionamiento del fre-
nado de precolisión, se cancelará:
●Se pisa con fuerza el pedal del acelerador.
●El volante se gira brusca o abruptamente.
■Condiciones en las que el sistema se
puede poner en funcionamiento aunque no exista la posibilidad de una colisión
●En algunas situaciones como las siguien-tes, el sistema puede determinar que hay
una posibilidad de colisión frontal y funcio-
nar. • Al pasar un elemento detectable, etc.
• Al cambiar de carril mientras se pasa un
elemento detectable, etc. • Al aproximarse a un elemento detectable
en un carril adyacente o en el borde de la
carretera, como al cambiar el curso del viaje o conducir en una carretera con cur-
vas
• Al aproximarse rápidamente a un ele-
mento detectable, etc.
• Al aproximarse a objetos en el borde de la carretera, tales como elementos detecta-
bles, guardarraíles, pos tes utilitarios o
paredes • Cuando hay un elemento detectable u otro
objeto al borde de la carretera en la
entrada de una curva
• Cuando hay marcas o pintura delante de su vehículo que se pueden confundir con
un elemento detectable
• Cuando agua, nieve, polvo, etc. golpea la
parte delantera de su vehículo • Al adelantar a un elemento detectable que
cambia de carril o está girando a la
izquierda/derecha
• Al pasar por delante de un elemento
detectable en el carril contrario que se ha detenido para girar a la derecha/izquierda
• Cuando un elemento detectable se acerca mucho y, a continuación, se detiene antes
de colocarse en la trayectoria de su vehí-
culo • Si se sube o se baja la parte delantera de
su vehículo, como en superficies de carre-
tera irregulares u onduladas • Al conducir en una carretera rodeada por
una estructura, como por ejemplo un túnel,
o al circular sobre un puente de hierro • Cuando hay un objeto de metal (alcantari-
lla, placa de acero, etc.), escalones, o un
saliente delante de su vehículo

211
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
• Al pasar debajo de un elemento (una señal de tráfico, una valla, etc.)
• Al aproximarse a una barrera eléctrica de
peaje, una barrera de una zona de aparca- miento o cualquier otra barrera que se
abre y se cierra
• Al utilizar un túnel de lavado automático • Al conducir por, o por debajo de elementos
que pueden entrar en contacto con su
vehículo, como hierba gruesa, ramas de árboles o un cartel
• Al conducir a través de vapor o humo • Al conducir cerca de un objeto que refleja
ondas de radio, como un camión grande o
un guardarraíl • Al conducir cerca de una torre de TV, emi-
sora, planta eléctrica u otro lugar donde
pueden estar presentes ondas de radio fuertes o ruido eléctrico
■Situaciones en las que el sistema
podría no funcionar correctamente
●En algunas situaciones como las siguien-
tes, puede que el sensor del radar y la
cámara delantera no detecten un ele- mento, lo que impide al sistema funcionar
correctamente:
• Cuando un elemento detectable se apro- xima a su vehículo
• Cuando su vehículo o un elemento detec-
table se tambalea • Si un elemento detectable realiza una
maniobra brusca (como un viraje, acelera-
ción o desaceleración repentinos)
• Cuando su vehículo se aproxima rápida- mente a un elemento detectable
• Cuando un elemento detectable no está
directamente delante de su vehículo
• Cuando un elemento detectable está cerca
de una pared, una valla, un guardarraíl,
una alcantarilla, un vehículo, una placa de acero en la carretera, etc.
• Cuando un elemento detectable se
encuentra debajo de una estructura • Cuando una parte de un elemento detecta-
ble se encuentra oculta por un objeto,
como equipaje grande, un paraguas, o un guardarraíl
• Cuando hay varios elementos detectables
juntos • Si el sol u otra luz incide directamente
sobre un elemento detectable
• Cuando un elemento detectable es similar al blanco, y tiene un aspecto muy brillante
• Cuando un elemento detectable parece
tener casi el mismo color o brillo que sus alrededores
• Si un elemento detectable aparece repenti-
namente delante de su vehículo, o corta su trayectoria
• Cuando agua, nieve, polvo, etc. golpea la
parte delantera de su vehículo • Cuando una luz de frente muy brillante,
como la luz solar o los faros de vehículos
que circulan en sentido contrario, incide directamente en la cámara delantera
• Al aproximarse a un lateral o a la parte
delantera de un vehículo que circula delante
• Si el vehículo que circula delante es una
motocicleta • Si un vehículo que circula delante es estre-
cho, como un vehículo para movilidad per-
sonal • Si un vehículo que circula delante tiene un
extremo trasero pequeño, como un camión
descargado

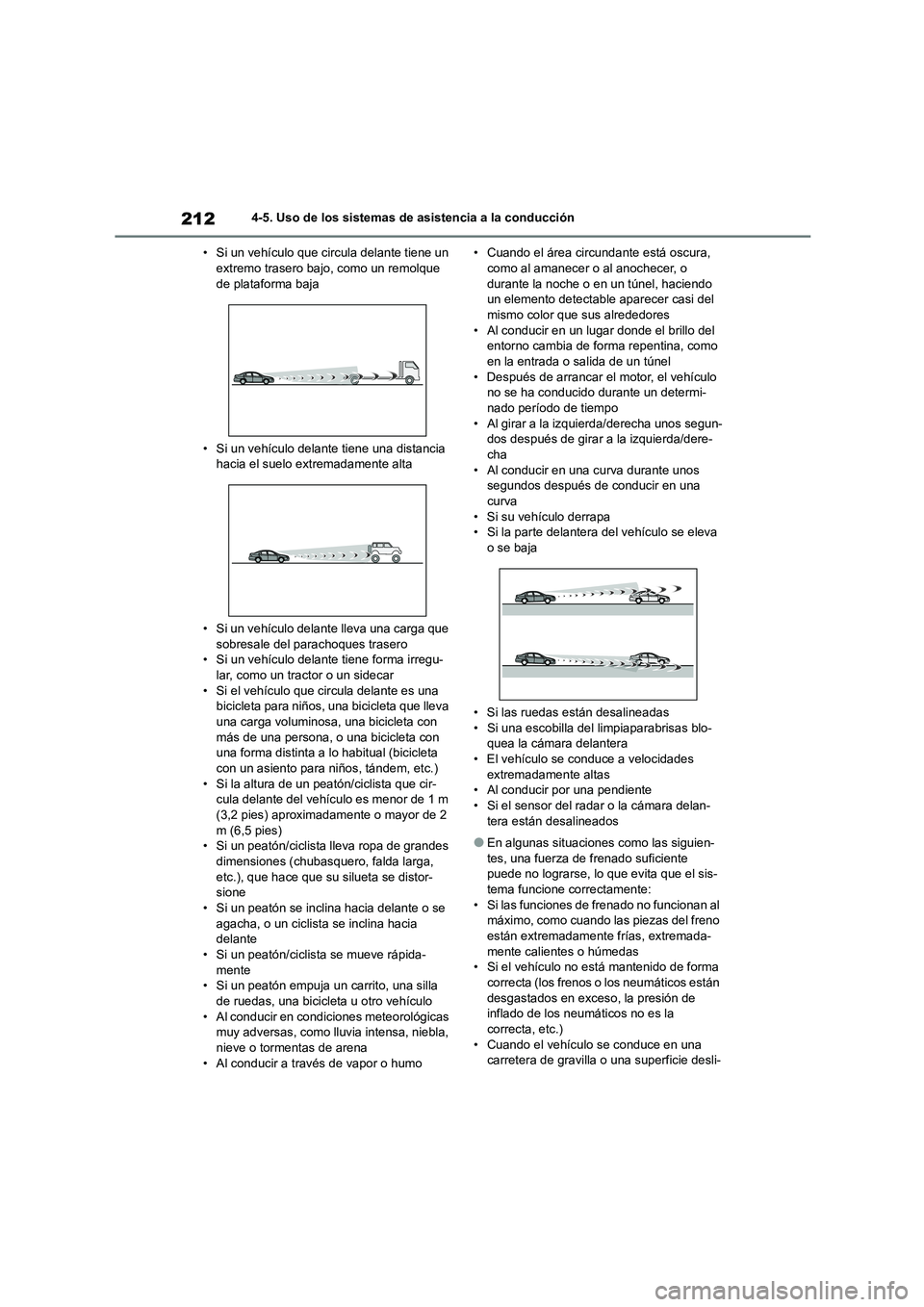

2124-5. Uso de los sistemas de asistencia a la conducción
• Si un vehículo que circula delante tiene un extremo trasero bajo, como un remolque
de plataforma baja
• Si un vehículo delante tiene una distancia hacia el suelo extremadamente alta
• Si un vehículo delante lleva una carga que sobresale del parachoques trasero
• Si un vehículo delante tiene forma irregu-
lar, como un tractor o un sidecar • Si el vehículo que circula delante es una
bicicleta para niños, una bicicleta que lleva
una carga voluminosa, una bicicleta con más de una persona, o una bicicleta con
una forma distinta a lo habitual (bicicleta
con un asiento para niños, tándem, etc.) • Si la altura de un peatón/ciclista que cir-
cula delante del vehículo es menor de 1 m
(3,2 pies) aproximadamente o mayor de 2 m (6,5 pies)
• Si un peatón/ciclista lleva ropa de grandes
dimensiones (chubasquero, falda larga, etc.), que hace que su silueta se distor-
sione
• Si un peatón se inclina hacia delante o se agacha, o un ciclista se inclina hacia
delante
• Si un peatón/ciclista se mueve rápida- mente
• Si un peatón empuja un carrito, una silla
de ruedas, una bicicleta u otro vehículo • Al conducir en condi ciones meteorológicas
muy adversas, como lluvia intensa, niebla,
nieve o tormentas de arena • Al conducir a través de vapor o humo
• Cuando el área circundante está oscura, como al amanecer o al anochecer, o
durante la noche o en un túnel, haciendo
un elemento detectable aparecer casi del mismo color que sus alrededores
• Al conducir en un lugar donde el brillo del
entorno cambia de forma repentina, como en la entrada o salida de un túnel
• Después de arrancar el motor, el vehículo
no se ha conducido durante un determi- nado período de tiempo
• Al girar a la izquierda/derecha unos segun-
dos después de girar a la izquierda/dere-
cha • Al conducir en una curva durante unos
segundos después de conducir en una
curva • Si su vehículo derrapa
• Si la parte delantera del vehículo se eleva
o se baja
• Si las ruedas están desalineadas
• Si una escobilla del limpiaparabrisas blo- quea la cámara delantera
• El vehículo se conduce a velocidades
extremadamente altas • Al conducir por una pendiente
• Si el sensor del radar o la cámara delan-
tera están desalineados
●En algunas situaciones como las siguien-
tes, una fuerza de frenado suficiente puede no lograrse, lo que evita que el sis-
tema funcione correctamente:
• Si las funciones de frenado no funcionan al máximo, como cuando las piezas del freno
están extremadamente frías, extremada-
mente calientes o húmedas • Si el vehículo no está mantenido de forma
correcta (los frenos o los neumáticos están
desgastados en exceso, la presión de inflado de los neumáticos no es la
correcta, etc.)
• Cuando el vehículo se conduce en una carretera de gravilla o una superficie desli-

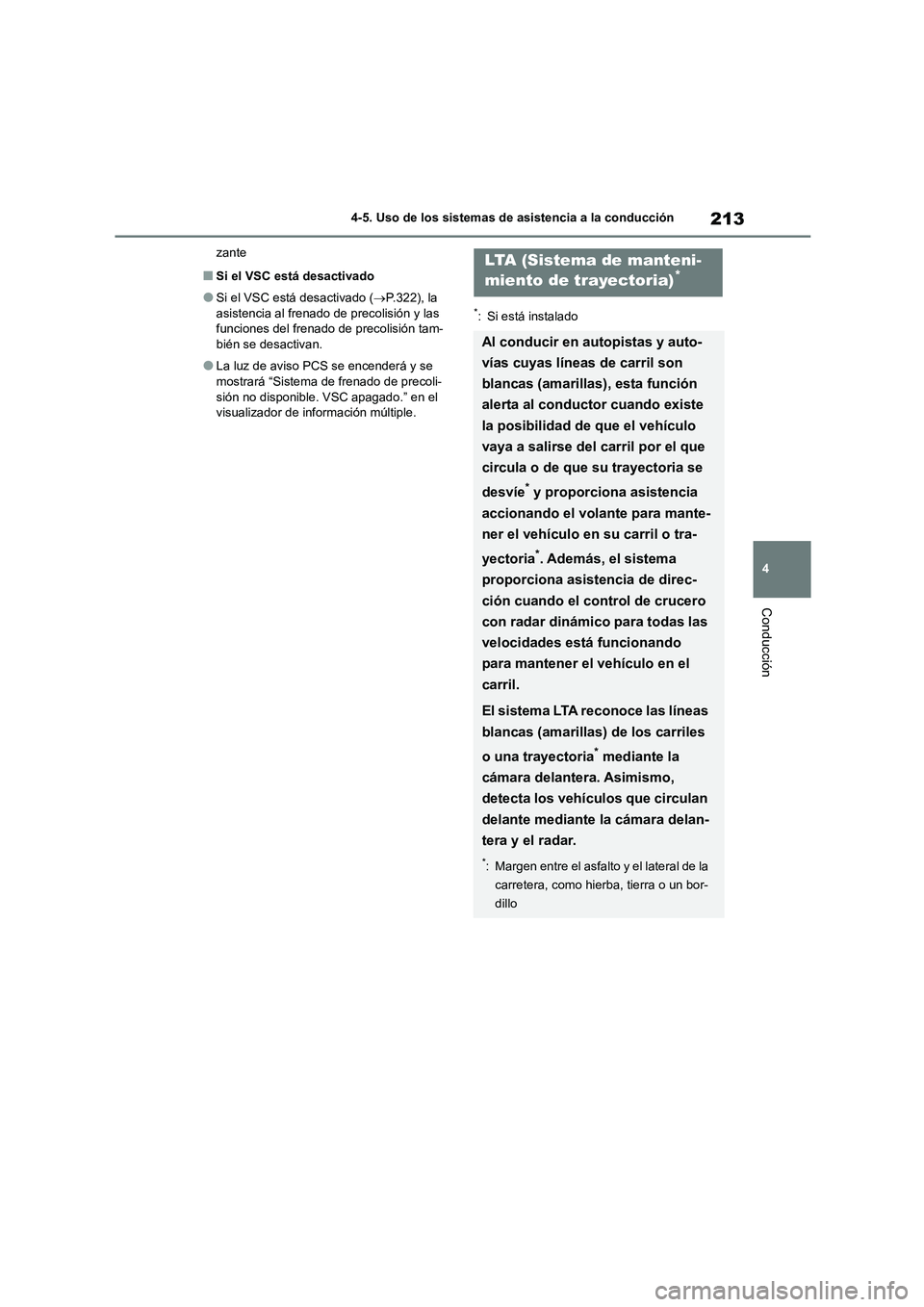

213
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
zante
■Si el VSC está desactivado
●Si el VSC está desactivado ( P.322), la
asistencia al frenado de precolisión y las funciones del frenado de precolisión tam-
bién se desactivan.
●La luz de aviso PCS se encenderá y se
mostrará “Sistema de frenado de precoli-
sión no disponible. VSC apagado.” en el visualizador de información múltiple.
*: Si está instalado
LTA (Sistema de manteni-
miento de trayectoria)*
Al conducir en autopistas y auto-
vías cuyas líneas de carril son
blancas (amarillas), esta función
alerta al conductor cuando existe
la posibilidad de que el vehículo
vaya a salirse del carril por el que
circula o de que su trayectoria se
desvíe* y proporciona asistencia
accionando el volante para mante-
ner el vehículo en su carril o tra-
yectoria*. Además, el sistema
proporciona asistencia de direc-
ción cuando el control de crucero
con radar dinámico para todas las
velocidades está funcionando
para mantener el vehículo en el
carril.
El sistema LTA reconoce las líneas
blancas (amarillas) de los carriles
o una trayectoria* mediante la
cámara delantera. Asimismo,
detecta los vehículos que circulan
delante mediante la cámara delan-
tera y el radar.
*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bor-
dillo

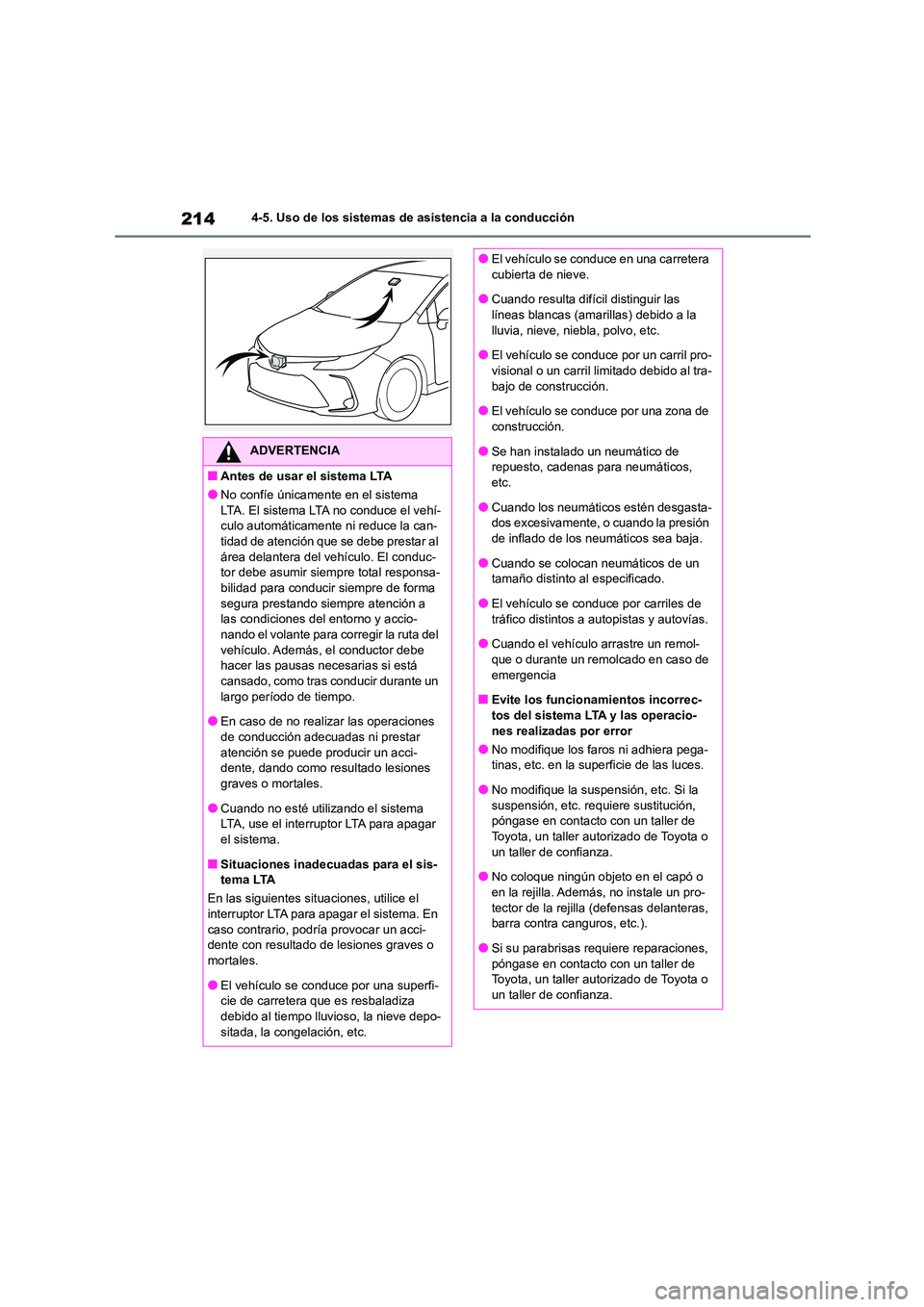

2144-5. Uso de los sistemas de asistencia a la conducción
ADVERTENCIA
■Antes de usar el sistema LTA
●No confíe únicamente en el sistema
LTA. El sistema LTA no conduce el vehí- culo automáticamente ni reduce la can-
tidad de atención que se debe prestar al
área delantera del vehículo. El conduc- tor debe asumir siempre total responsa-
bilidad para conducir siempre de forma
segura prestando siempre atención a las condiciones del entorno y accio-
nando el volante para corregir la ruta del
vehículo. Además, el conductor debe hacer las pausas necesarias si está
cansado, como tras conducir durante un
largo período de tiempo.
●En caso de no realizar las operaciones
de conducción adecuadas ni prestar
atención se puede producir un acci- dente, dando como resultado lesiones
graves o mortales.
●Cuando no esté utilizando el sistema LTA, use el interruptor LTA para apagar
el sistema.
■Situaciones inadecuadas para el sis-
tema LTA
En las siguientes situaciones, utilice el interruptor LTA para apagar el sistema. En
caso contrario, podría provocar un acci-
dente con resultado de lesiones graves o mortales.
●El vehículo se conduce por una superfi-
cie de carretera que es resbaladiza debido al tiempo lluvioso, la nieve depo-
sitada, la congelación, etc.
●El vehículo se conduce en una carretera
cubierta de nieve.
●Cuando resulta difícil distinguir las líneas blancas (amarillas) debido a la
lluvia, nieve, niebla, polvo, etc.
●El vehículo se conduce por un carril pro- visional o un carril limitado debido al tra-
bajo de construcción.
●El vehículo se conduce por una zona de
construcción.
●Se han instalado un neumático de
repuesto, cadenas para neumáticos,
etc.
●Cuando los neumáticos estén desgasta-
dos excesivamente, o cuando la presión
de inflado de los neumáticos sea baja.
●Cuando se colocan neumáticos de un
tamaño distinto al especificado.
●El vehículo se conduce por carriles de tráfico distintos a autopistas y autovías.
●Cuando el vehículo arrastre un remol-
que o durante un remolcado en caso de emergencia
■Evite los funcionamientos incorrec-
tos del sistema LTA y las operacio- nes realizadas por error
●No modifique los faros ni adhiera pega-
tinas, etc. en la superficie de las luces.
●No modifique la suspensión, etc. Si la suspensión, etc. requiere sustitución,
póngase en contacto con un taller de
Toyota, un taller autorizado de Toyota o un taller de confianza.
●No coloque ningún objeto en el capó o
en la rejilla. Además, no instale un pro- tector de la rejilla (defensas delanteras,
barra contra canguros, etc.).
●Si su parabrisas requiere reparaciones, póngase en contacto con un taller de
Toyota, un taller autorizado de Toyota o
un taller de confianza.

215
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
ADVERTENCIA
■Condiciones en las cuales las funcio-
nes podrían no funcionar correcta-
mente
En las siguientes situaciones, las funcio- nes podrían no funcionar correctamente y
el vehículo podría salirse de su carril. Con-
duzca de forma segura prestando siempre mucha atención al entorno y accione el
volante para corregir la trayectoria del
vehículo sin confiar únicamente en las dis- tintas funciones.
●Cuando se muestra el visualizador del
crucero con seguimiento (P.219) y el vehículo que circula delante cambia de
carril. (Su vehículo podría seguir al que
circula delante y cambiar también de carril.)
●Cuando se muestra el visualizador del
crucero con seguimiento (P.219) y el vehículo que circula delante se balan-
cea. (Su vehículo podría balancearse
en conformidad y salirse del carril.)
●Cuando se muestra el visualizador del
crucero con seguimiento (P.219) y el
vehículo que circula delante abandona su carril. (Su vehículo podría seguir al
que circula delante y salirse del carril.)
●Cuando se muestra el visualizador del crucero con seguimiento (P.219) y el
vehículo que circula delante está extre-
madamente cerca de la línea de carril izquierda/derecha. (Su vehículo podría
seguir al que circula delante y salirse
del carril.)
●El vehículo se conduce por una curva
cerrada.
●Hay objetos o marcas que se pudieran
confundir con líneas blancas (amari-
llas) en el lado de la carretera (guarda- rraíles, postes reflectantes, etc.).
●El vehículo se conduce donde la carre-
tera se bifurca, se junta, etc.
●Las marcas de reparación del asfalto, las líneas blancas (amarillas), etc. están
presentes debido a la reparación de la
carretera.
●Hay sombras paralelas a las líneas
blancas (amarillas) en la carretera, o que las cubren.

2164-5. Uso de los sistemas de asistencia a la conducción
■Función de alerta de cambio de
carril
Cuando el sistema determina que el
vehículo podría salirs e del carril o de su
trayectoria*, se muestra un aviso en el
visualizador de información múltiple y
un indicador acústico de aviso emitirá
un sonido para alertar al conductor.
Cuando el indicador acústico de aviso emita
un sonido, compruebe la zona alrededor del
vehículo y accione el volante con cuidado
ADVERTENCIA

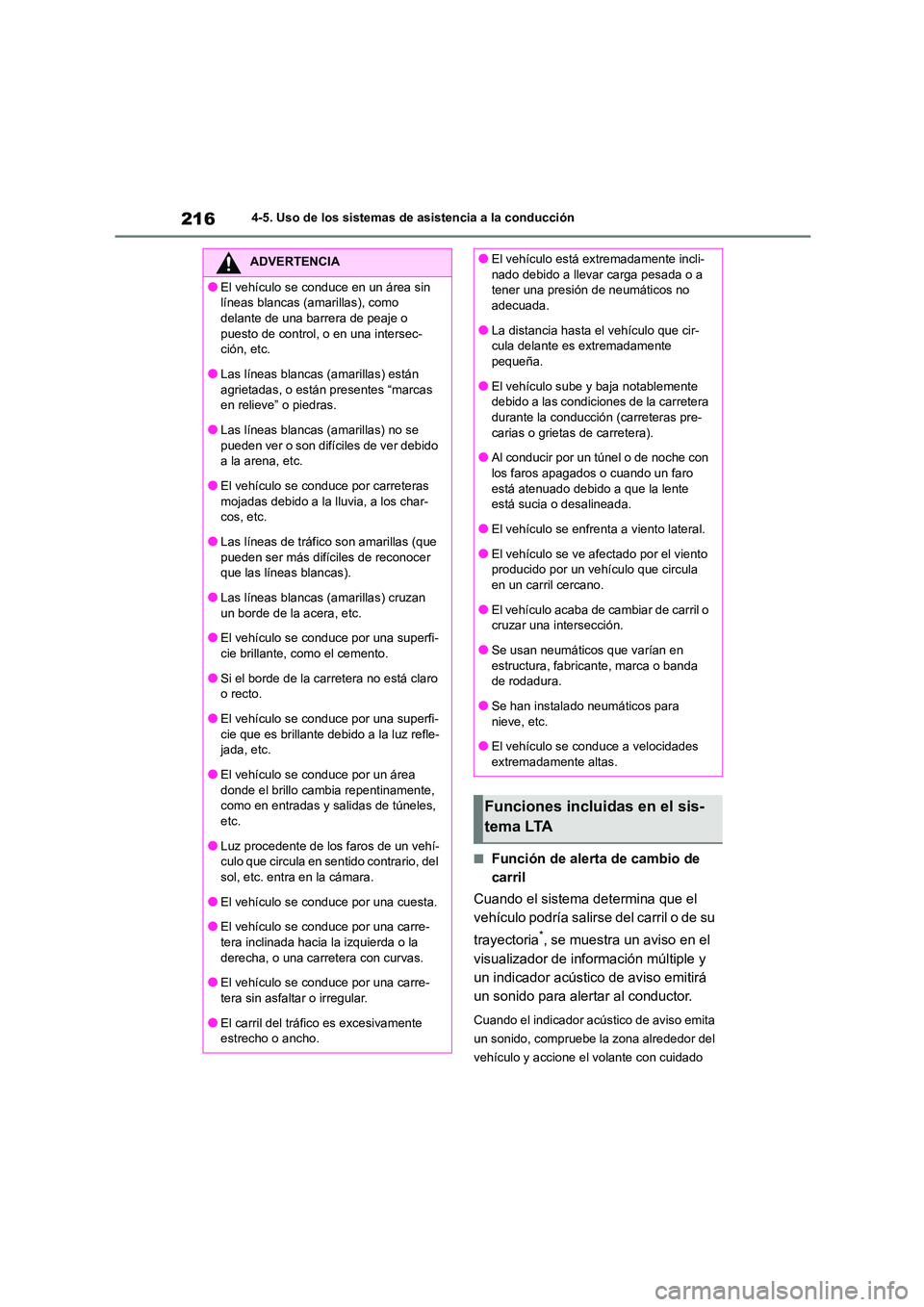

●El vehículo se conduce en un área sin
líneas blancas (amarillas), como
delante de una barrera de peaje o puesto de control, o en una intersec-
ción, etc.
●Las líneas blancas (amarillas) están agrietadas, o están presentes “marcas
en relieve” o piedras.
●Las líneas blancas (amarillas) no se pueden ver o son difíciles de ver debido
a la arena, etc.
●El vehículo se conduce por carreteras mojadas debido a la lluvia, a los char-
cos, etc.
●Las líneas de tráfico son amarillas (que pueden ser más difíciles de reconocer
que las líneas blancas).
●Las líneas blancas (amarillas) cruzan un borde de la acera, etc.
●El vehículo se conduce por una superfi-
cie brillante, como el cemento.
●Si el borde de la carretera no está claro
o recto.
●El vehículo se conduce por una superfi-
cie que es brillante debido a la luz refle- jada, etc.
●El vehículo se conduce por un área
donde el brillo cambia repentinamente, como en entradas y salidas de túneles,
etc.
●Luz procedente de los faros de un vehí- culo que circula en sentido contrario, del
sol, etc. entra en la cámara.
●El vehículo se conduce por una cuesta.
●El vehículo se conduce por una carre-
tera inclinada hacia la izquierda o la
derecha, o una carretera con curvas.
●El vehículo se conduce por una carre-
tera sin asfaltar o irregular.
●El carril del tráfico es excesivamente estrecho o ancho.
●El vehículo está extremadamente incli-
nado debido a llevar carga pesada o a
tener una presión de neumáticos no adecuada.
●La distancia hasta el vehículo que cir-
cula delante es extremadamente pequeña.
●El vehículo sube y baja notablemente
debido a las condiciones de la carretera
durante la conducción (carreteras pre- carias o grietas de carretera).
●Al conducir por un túnel o de noche con
los faros apagados o cuando un faro está atenuado debido a que la lente
está sucia o desalineada.
●El vehículo se enfrenta a viento lateral.
●El vehículo se ve afectado por el viento
producido por un vehículo que circula
en un carril cercano.
●El vehículo acaba de cambiar de carril o
cruzar una intersección.
●Se usan neumáticos que varían en estructura, fabricante, marca o banda
de rodadura.
●Se han instalado neumáticos para nieve, etc.
●El vehículo se conduce a velocidades
extremadamente altas.
Funciones incluidas en el sis-
tema LTA

217
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

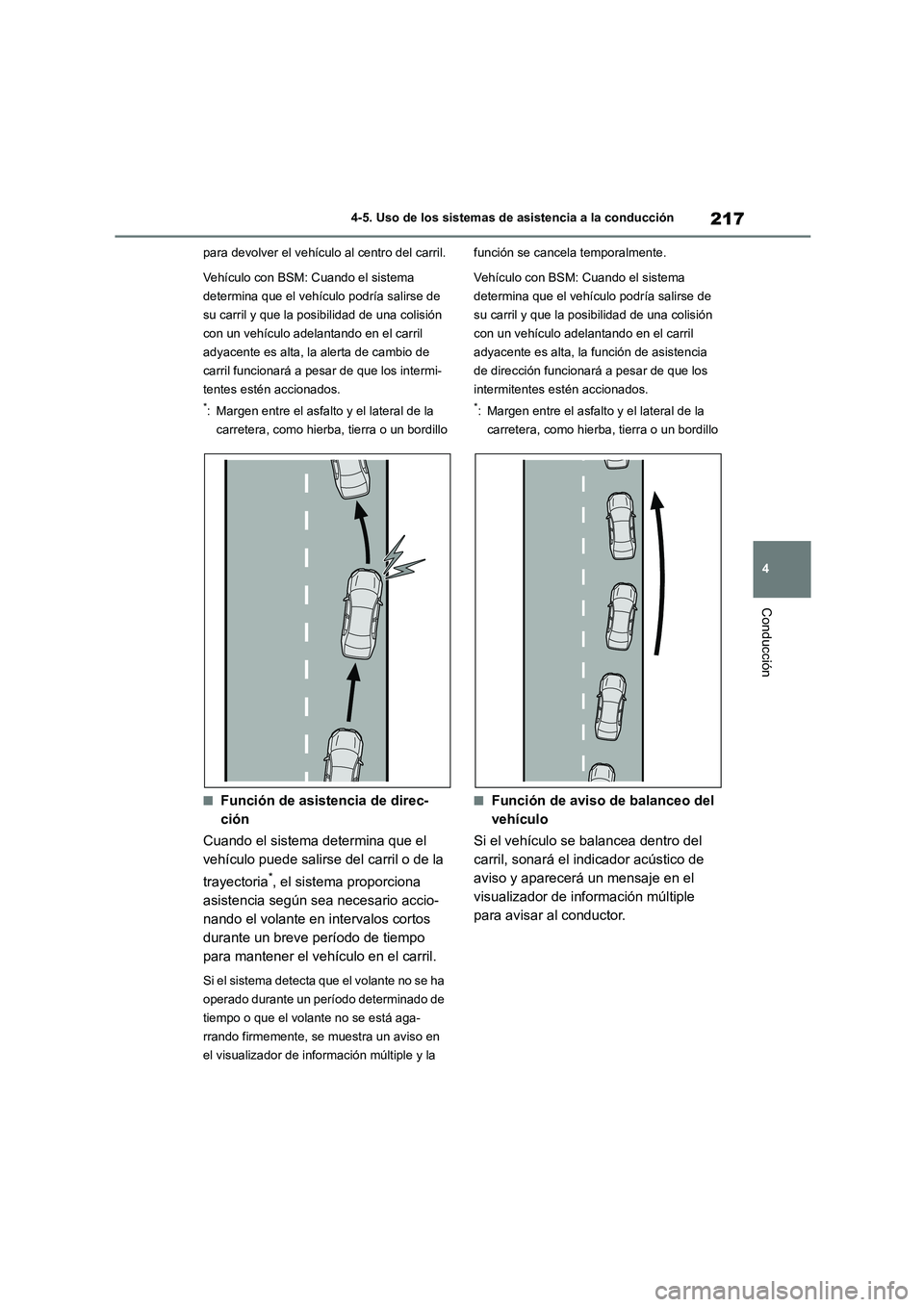

para devolver el vehículo al centro del carril.
Vehículo con BSM: Cuando el sistema
determina que el vehículo podría salirse de
su carril y que la posibilidad de una colisión
con un vehículo adelantando en el carril
adyacente es alta, la alerta de cambio de
carril funcionará a pesar de que los intermi-
tentes estén accionados.
*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bordillo
■Función de asistencia de direc-
ción
Cuando el sistema determina que el
vehículo puede salirse del carril o de la
trayectoria*, el sistema proporciona
asistencia según sea necesario accio-
nando el volante en intervalos cortos
durante un breve período de tiempo
para mantener el vehículo en el carril.
Si el sistema detecta que el volante no se ha
operado durante un período determinado de
tiempo o que el volante no se está aga-
rrando firmemente, se muestra un aviso en
el visualizador de información múltiple y la
función se cancela temporalmente.
Vehículo con BSM: Cuando el sistema
determina que el vehículo podría salirse de
su carril y que la posibilidad de una colisión
con un vehículo adelantando en el carril
adyacente es alta, la función de asistencia
de dirección funcionará a pesar de que los
intermitentes estén accionados.
*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bordillo
■Función de aviso de balanceo del
vehículo
Si el vehículo se balancea dentro del
carril, sonará el indicador acústico de
aviso y aparecerá un mensaje en el
visualizador de información múltiple
para avisar al conductor.

2184-5. Uso de los sistemas de asistencia a la conducción

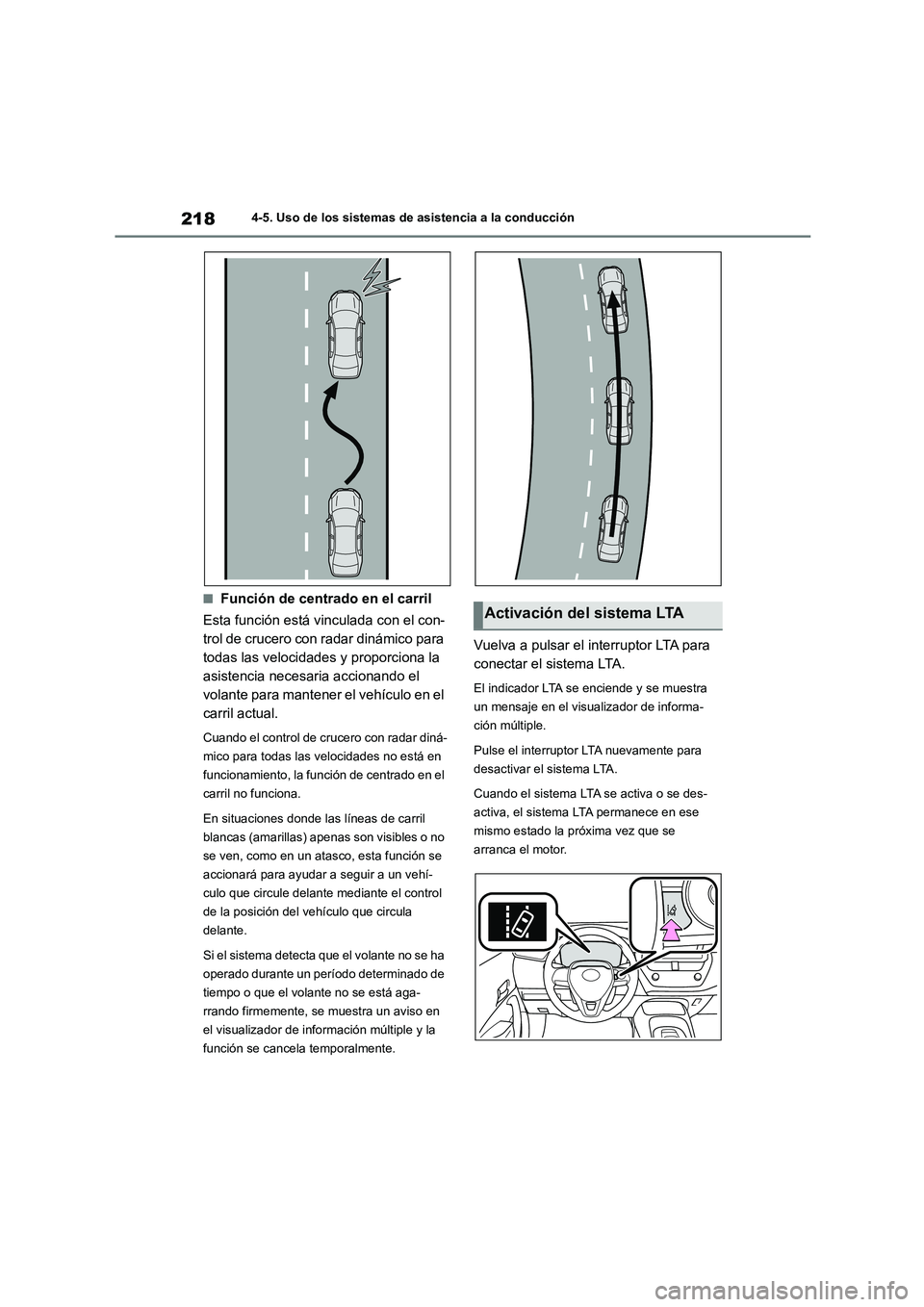

■Función de centrado en el carril
Esta función está vinculada con el con-
trol de crucero con radar dinámico para
todas las velocidades y proporciona la
asistencia necesaria accionando el
volante para mantener el vehículo en el
carril actual.
Cuando el control de crucero con radar diná-
mico para todas las velocidades no está en
funcionamiento, la función de centrado en el
carril no funciona.
En situaciones donde las líneas de carril
blancas (amarillas) apen as son visibles o no
se ven, como en un atasco, esta función se
accionará para ayudar a seguir a un vehí-
culo que circule delante mediante el control
de la posición del v ehículo que circula
delante.
Si el sistema detecta que el volante no se ha
operado durante un período determinado de
tiempo o que el volante no se está aga-
rrando firmemente, se muestra un aviso en
el visualizador de información múltiple y la
función se cancela temporalmente.
Vuelva a pulsar el interruptor LTA para
conectar el sistema LTA.
El indicador LTA se enciende y se muestra
un mensaje en el visualizador de informa-
ción múltiple.
Pulse el interruptor LTA nuevamente para
desactivar el sistema LTA.
Cuando el sistema LTA se activa o se des-
activa, el sistema LTA permanece en ese
mismo estado la próxima vez que se
arranca el motor.
Activación del sistema LTA
