TOYOTA COROLLA 2022 Manuale de Empleo (in Spanish)
Manufacturer: TOYOTA, Model Year: 2022, Model line: COROLLA, Model: TOYOTA COROLLA 2022Pages: 690, tamaño PDF: 147.38 MB

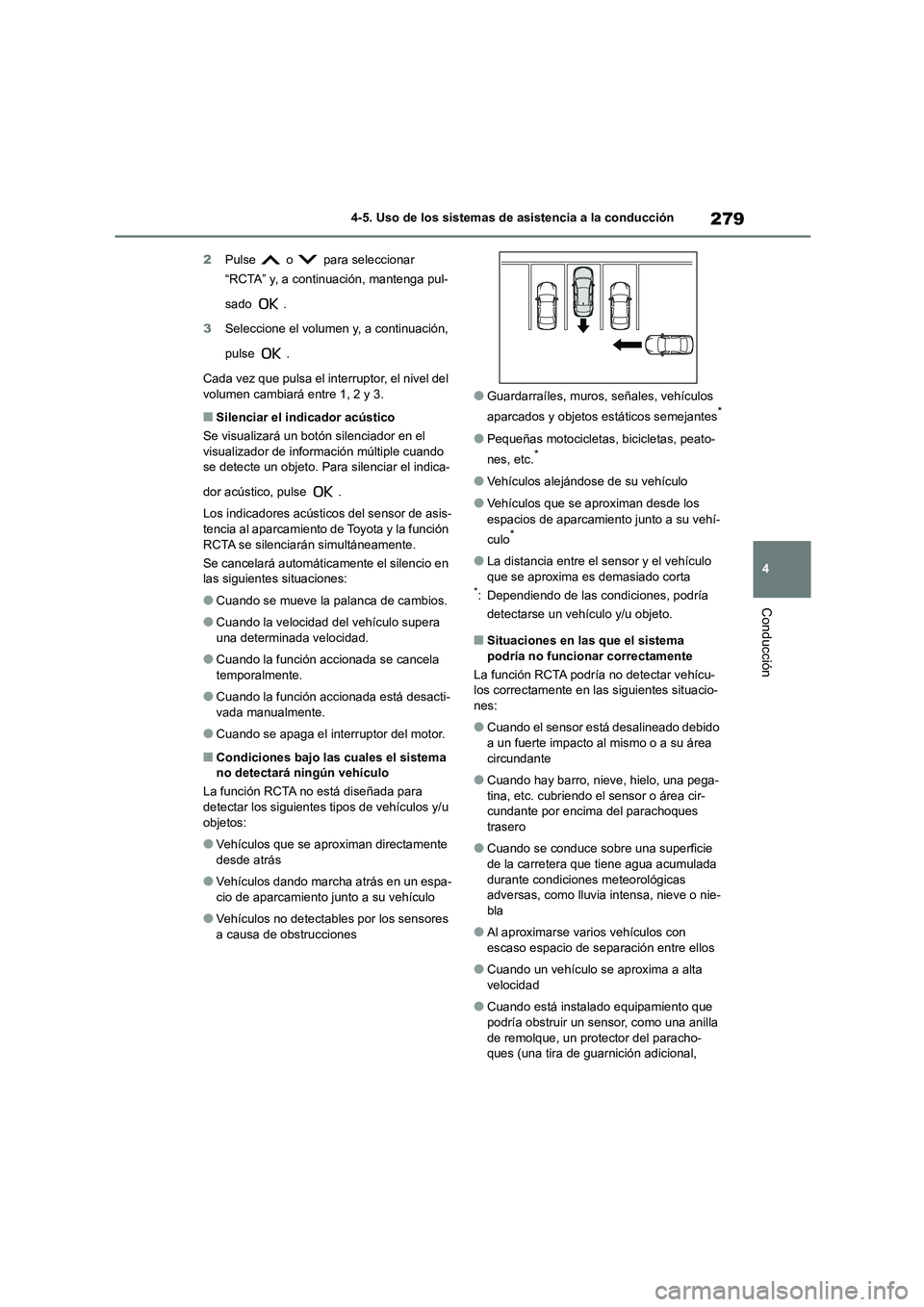

Page 281 of 690

279
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
2 Pulse o para seleccionar
“RCTA” y, a continuación, mantenga pul-
sado .
3 Seleccione el volumen y, a continuación,
pulse .
Cada vez que pulsa el interruptor, el nivel del
volumen cambiará entre 1, 2 y 3.
■Silenciar el indicador acústico
Se visualizará un botón silenciador en el visualizador de información múltiple cuando
se detecte un objeto. Para silenciar el indica-
dor acústico, pulse .
Los indicadores acústico s del sensor de asis-
tencia al aparcamiento de Toyota y la función RCTA se silenciarán simultáneamente.
Se cancelará automátic amente el silencio en
las siguientes situaciones:
●Cuando se mueve la palanca de cambios.
●Cuando la velocidad del vehículo supera una determinada velocidad.
●Cuando la función accionada se cancela temporalmente.
●Cuando la función accionada está desacti-vada manualmente.
●Cuando se apaga el interruptor del motor.
■Condiciones bajo las cuales el sistema no detectará ningún vehículo
La función RCTA no está diseñada para
detectar los siguientes tipos de vehículos y/u
objetos:
●Vehículos que se aproximan directamente
desde atrás
●Vehículos dando marcha atrás en un espa-
cio de aparcamiento junto a su vehículo
●Vehículos no detectables por los sensores
a causa de obstrucciones
●Guardarraíles, muros, señales, vehículos
aparcados y objetos estáticos semejantes*
●Pequeñas motocicletas, bicicletas, peato-
nes, etc.*
●Vehículos alejándose de su vehículo
●Vehículos que se aproximan desde los
espacios de aparcamiento junto a su vehí-
culo*
●La distancia entre el sensor y el vehículo
que se aproxima es demasiado corta*: Dependiendo de las condiciones, podría
detectarse un vehículo y/u objeto.
■Situaciones en las que el sistema
podría no funcionar correctamente
La función RCTA podría no detectar vehícu-
los correctamente en las siguientes situacio- nes:
●Cuando el sensor está desalineado debido a un fuerte impacto al mismo o a su área
circundante
●Cuando hay barro, nieve, hielo, una pega-
tina, etc. cubriendo el sensor o área cir-
cundante por encima del parachoques trasero
●Cuando se conduce sobre una superficie de la carretera que tiene agua acumulada
durante condiciones meteorológicas
adversas, como lluvia intensa, nieve o nie- bla
●Al aproximarse varios vehículos con escaso espacio de separación entre ellos
●Cuando un vehículo se aproxima a alta velocidad
●Cuando está instalado equipamiento que podría obstruir un sensor, como una anilla
de remolque, un protector del paracho-
ques (una tira de guarnición adicional,

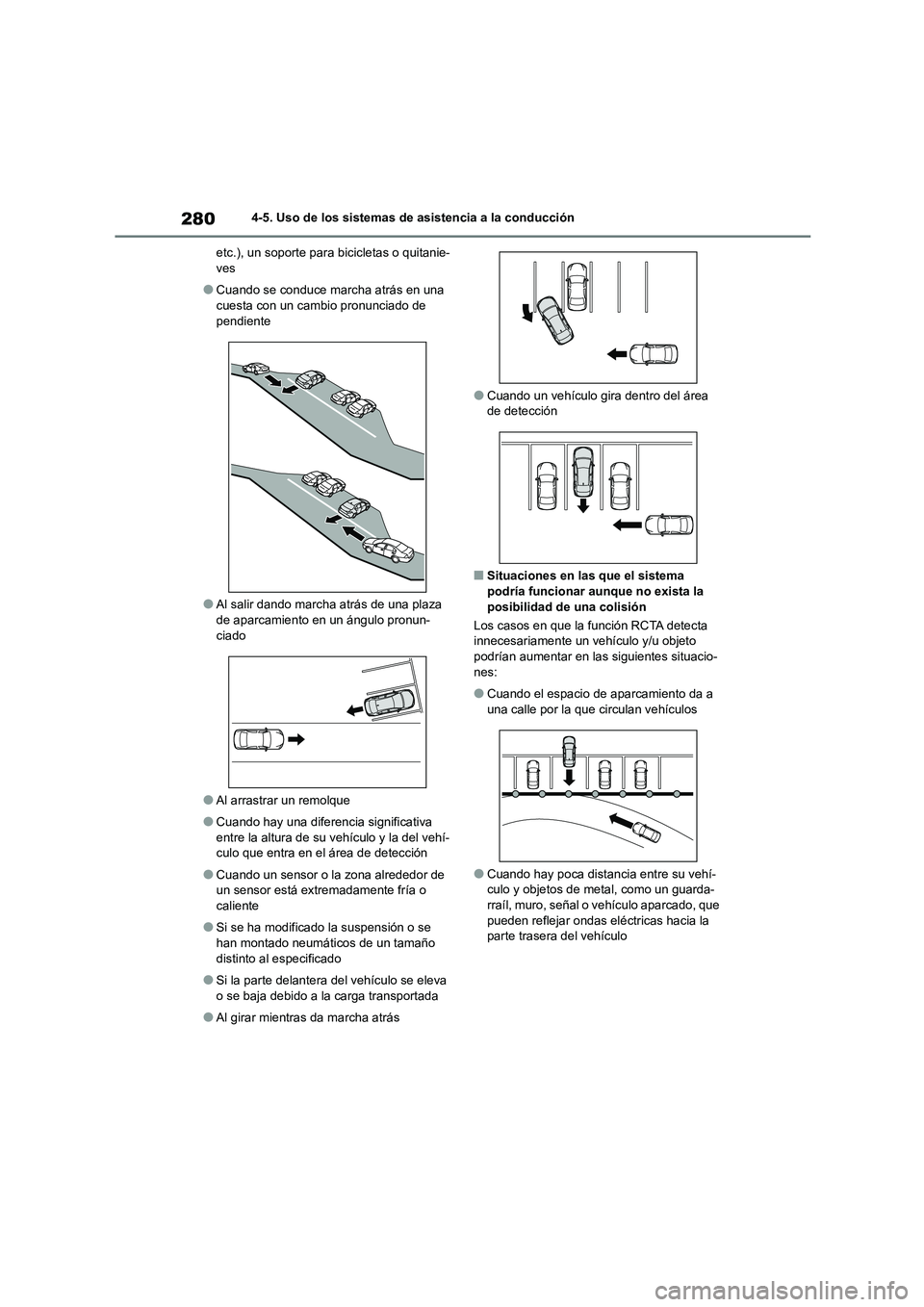

Page 282 of 690

2804-5. Uso de los sistemas de asistencia a la conducción
etc.), un soporte para bicicletas o quitanie- ves
●Cuando se conduce marcha atrás en una cuesta con un cambio pronunciado de
pendiente
●Al salir dando marcha atrás de una plaza
de aparcamiento en un ángulo pronun-
ciado
●Al arrastrar un remolque
●Cuando hay una diferencia significativa
entre la altura de su vehículo y la del vehí-
culo que entra en el área de detección
●Cuando un sensor o la zona alrededor de
un sensor está extremadamente fría o caliente
●Si se ha modificado la suspensión o se han montado neumáticos de un tamaño
distinto al especificado
●Si la parte delantera del vehículo se eleva
o se baja debido a la carga transportada
●Al girar mientras da marcha atrás
●Cuando un vehículo gira dentro del área de detección
■Situaciones en las que el sistema
podría funcionar aunque no exista la posibilidad de una colisión
Los casos en que la función RCTA detecta
innecesariamente un vehículo y/u objeto
podrían aumentar en las siguientes situacio- nes:
●Cuando el espacio de aparcamiento da a una calle por la que circulan vehículos
●Cuando hay poca distancia entre su vehí-culo y objetos de metal, como un guarda-
rraíl, muro, señal o vehículo aparcado, que
pueden reflejar ondas eléctricas hacia la parte trasera del vehículo

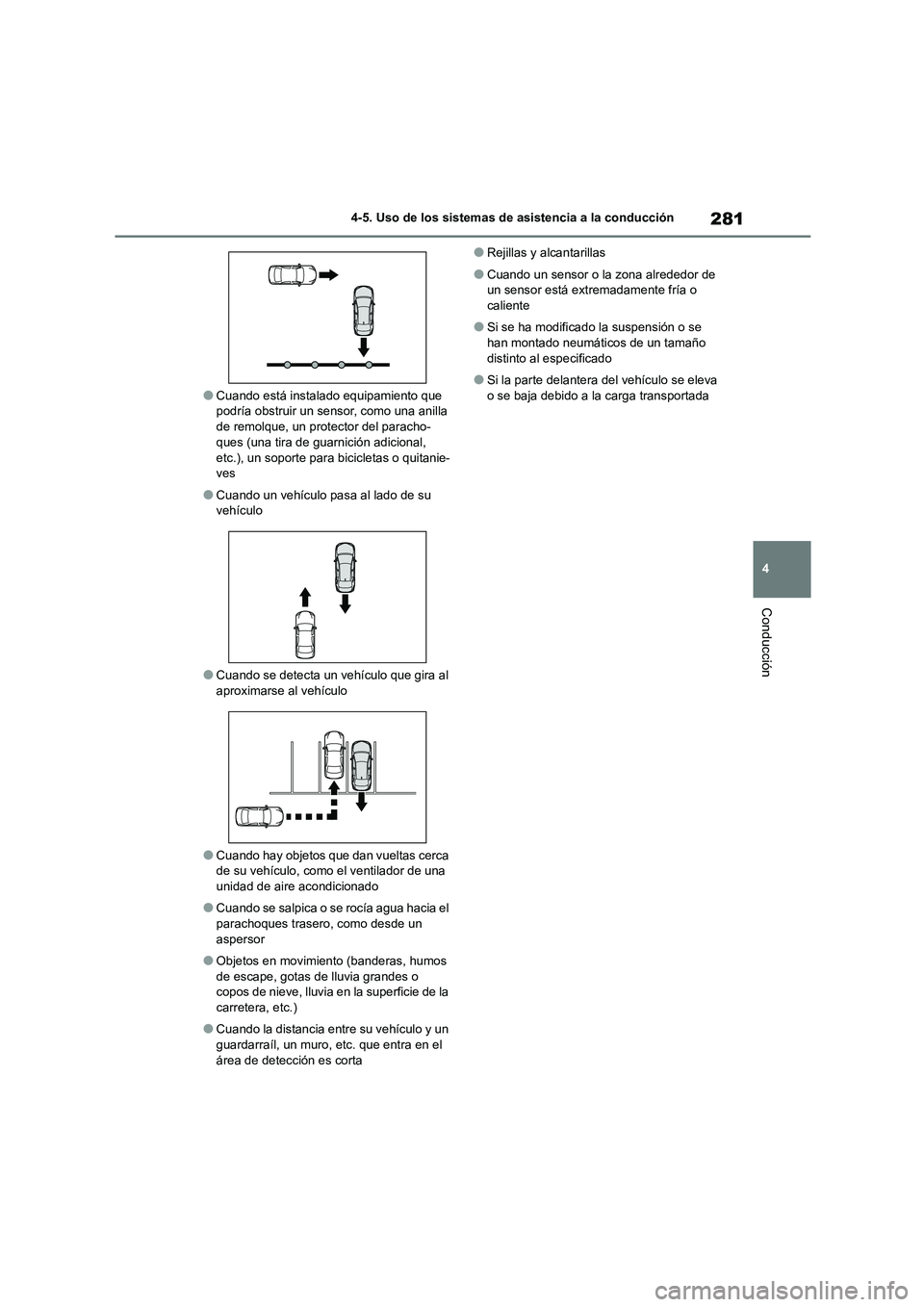

Page 283 of 690

281
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
●Cuando está instalado equipamiento que podría obstruir un sensor, como una anilla
de remolque, un protector del paracho-
ques (una tira de guarnición adicional,
etc.), un soporte para bicicletas o quitanie- ves
●Cuando un vehículo pasa al lado de su vehículo
●Cuando se detecta un vehículo que gira al aproximarse al vehículo
●Cuando hay objetos que dan vueltas cerca de su vehículo, como el ventilador de una
unidad de aire acondicionado
●Cuando se salpica o se rocía agua hacia el
parachoques trasero, como desde un
aspersor
●Objetos en movimiento (banderas, humos
de escape, gotas de lluvia grandes o copos de nieve, lluvia en la superficie de la
carretera, etc.)
●Cuando la distancia entre su vehículo y un
guardarraíl, un muro, etc. que entra en el
área de detección es corta
●Rejillas y alcantarillas
●Cuando un sensor o la zona alrededor de
un sensor está extremadamente fría o caliente
●Si se ha modificado la suspensión o se han montado neumáticos de un tamaño
distinto al especificado
●Si la parte delantera del vehículo se eleva
o se baja debido a la carga transportada

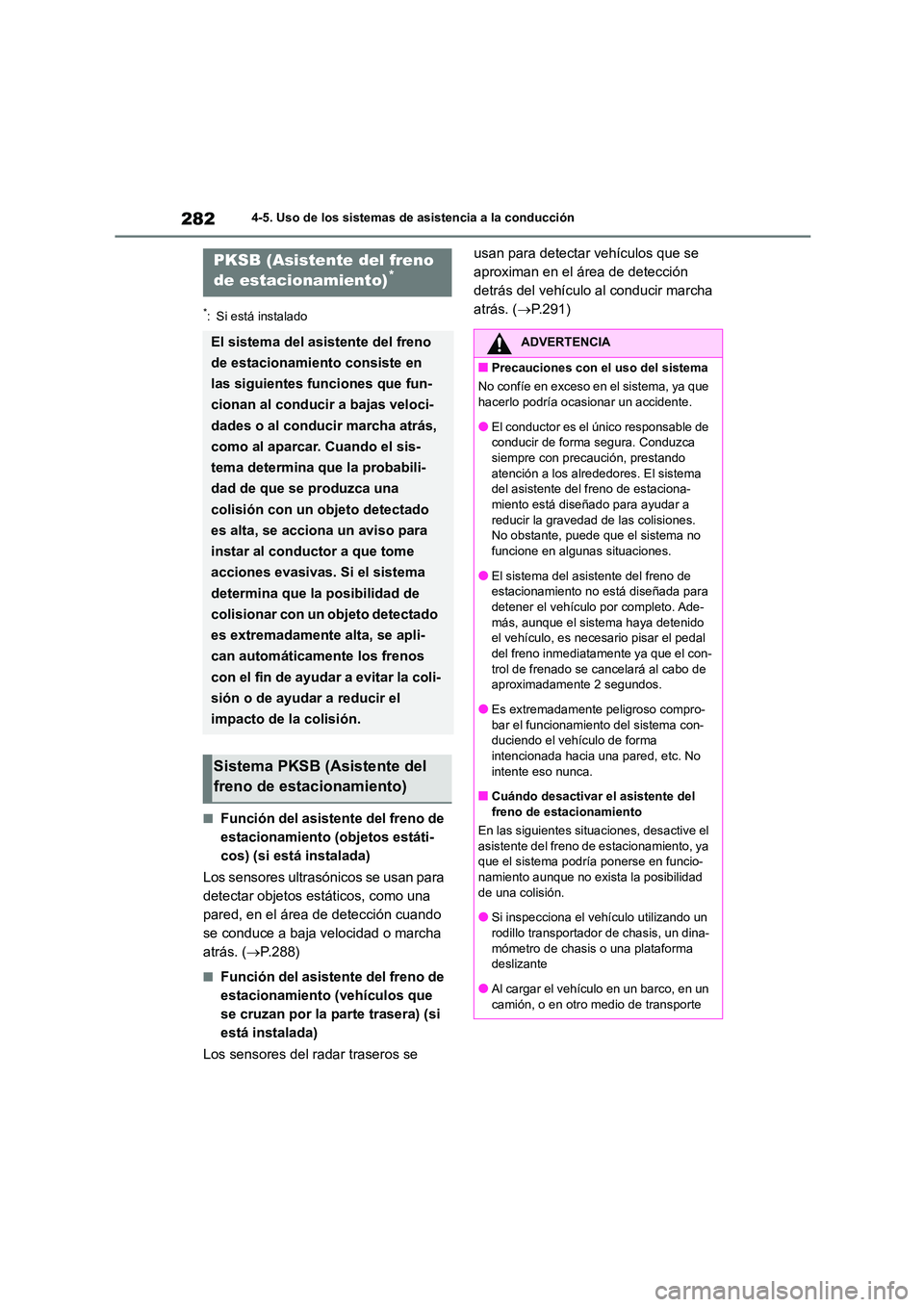

Page 284 of 690

2824-5. Uso de los sistemas de asistencia a la conducción
*: Si está instalado
■Función del asistente del freno de
estacionamiento (objetos estáti-
cos) (si está instalada)
Los sensores ultrasónicos se usan para
detectar objetos es táticos, como una
pared, en el área de detección cuando
se conduce a baja velocidad o marcha
atrás. ( P.288)
■Función del asistente del freno de
estacionamiento (vehículos que
se cruzan por la parte trasera) (si
está instalada)
Los sensores del radar traseros se
usan para detectar vehículos que se
aproximan en el área de detección
detrás del vehículo al conducir marcha
atrás. ( P.291)
PKSB (Asistente del freno
de estacionamiento)*
El sistema del asistente del freno
de estacionamiento consiste en
las siguientes funciones que fun-
cionan al conducir a bajas veloci-
dades o al conducir marcha atrás,
como al aparcar. Cuando el sis-
tema determina que la probabili-
dad de que se produzca una
colisión con un objeto detectado
es alta, se acciona un aviso para
instar al conductor a que tome
acciones evasivas. Si el sistema
determina que la posibilidad de
colisionar con un objeto detectado
es extremadamente alta, se apli-
can automáticamente los frenos
con el fin de ayudar a evitar la coli-
sión o de ayudar a reducir el
impacto de la colisión.
Sistema PKSB (Asistente del
freno de estacionamiento)
ADVERTENCIA
■Precauciones con el uso del sistema
No confíe en exceso en el sistema, ya que
hacerlo podría ocasionar un accidente.
●El conductor es el único responsable de
conducir de forma segura. Conduzca
siempre con precaución, prestando atención a los alrededores. El sistema
del asistente del freno de estaciona-
miento está diseñado para ayudar a reducir la gravedad de las colisiones.
No obstante, puede que el sistema no
funcione en algunas situaciones.
●El sistema del asistente del freno de
estacionamiento no está diseñada para
detener el vehículo por completo. Ade- más, aunque el sistema haya detenido
el vehículo, es necesario pisar el pedal
del freno inmediatamente ya que el con- trol de frenado se cancelará al cabo de
aproximadamente 2 segundos.
●Es extremadamente peligroso compro-
bar el funcionamiento del sistema con- duciendo el vehículo de forma
intencionada hacia una pared, etc. No
intente eso nunca.
■Cuándo desactivar el asistente del
freno de estacionamiento
En las siguientes situaciones, desactive el
asistente del freno de estacionamiento, ya que el sistema podría ponerse en funcio-
namiento aunque no exista la posibilidad
de una colisión.
●Si inspecciona el v ehículo utilizando un
rodillo transportador de chasis, un dina-
mómetro de chasis o una plataforma deslizante
●Al cargar el vehículo en un barco, en un
camión, o en otro medio de transporte

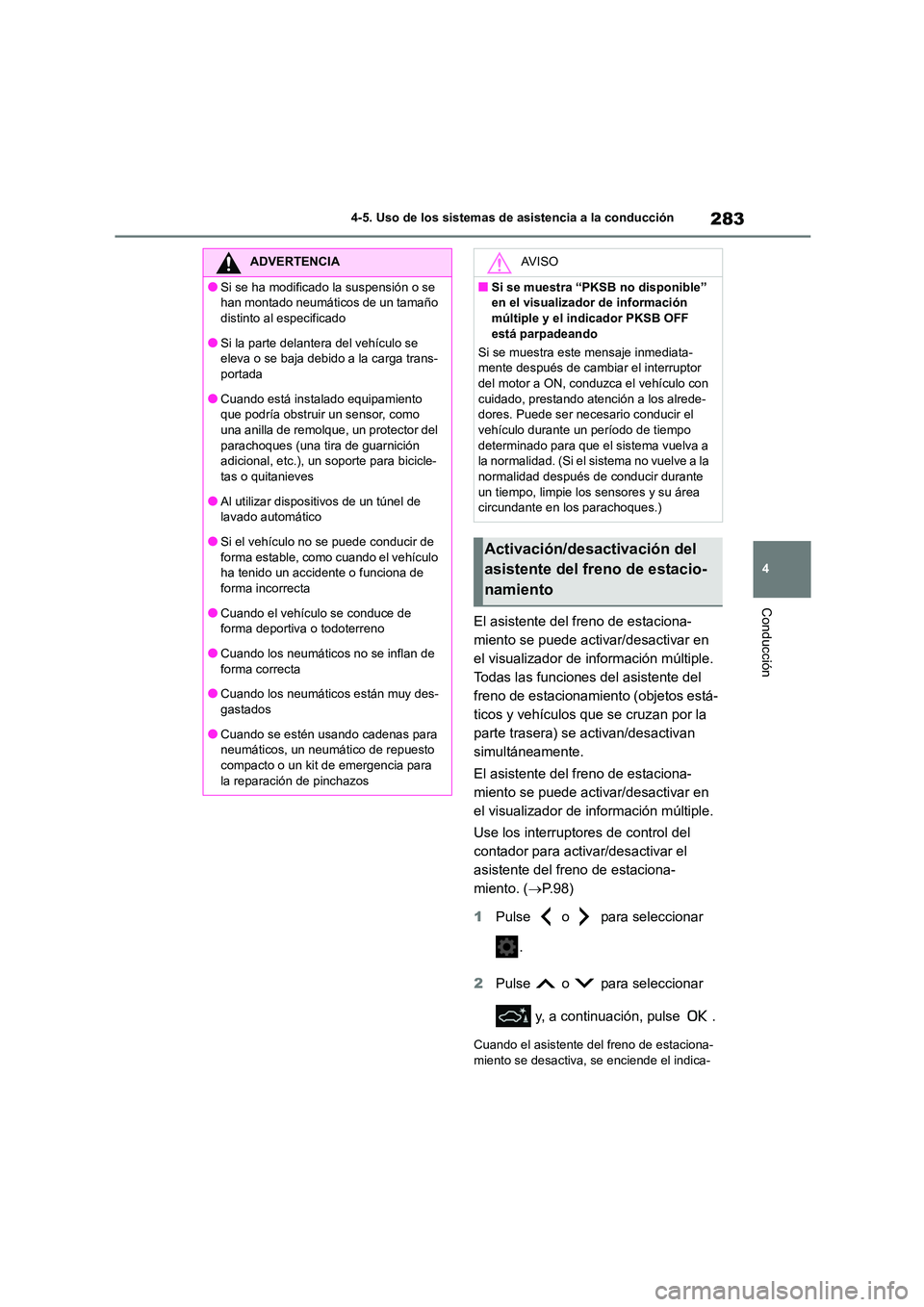

Page 285 of 690

283
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
El asistente del freno de estaciona-
miento se puede activar/desactivar en
el visualizador de información múltiple.
Todas las funciones del asistente del
freno de estacionamiento (objetos está-
ticos y vehículos que se cruzan por la
parte trasera) se activan/desactivan
simultáneamente.
El asistente del freno de estaciona-
miento se puede activar/desactivar en
el visualizador de información múltiple.
Use los interruptores de control del
contador para activar/desactivar el
asistente del freno de estaciona-
miento. ( P. 9 8 )
1 Pulse o para seleccionar
.
2 Pulse o para seleccionar
y, a continuación, pulse .
Cuando el asistente del freno de estaciona-
miento se desactiva, se enciende el indica-
ADVERTENCIA
●Si se ha modificado la suspensión o se
han montado neumáticos de un tamaño
distinto al especificado
●Si la parte delantera del vehículo se
eleva o se baja debido a la carga trans-
portada
●Cuando está instalado equipamiento
que podría obstruir un sensor, como
una anilla de remolque, un protector del parachoques (una tira de guarnición
adicional, etc.), un soporte para bicicle-
tas o quitanieves
●Al utilizar dispositivos de un túnel de
lavado automático
●Si el vehículo no se puede conducir de forma estable, como cuando el vehículo
ha tenido un accidente o funciona de
forma incorrecta
●Cuando el vehículo se conduce de
forma deportiva o todoterreno
●Cuando los neumáticos no se inflan de forma correcta
●Cuando los neumáticos están muy des-
gastados
●Cuando se estén usando cadenas para neumáticos, un neumático de repuesto
compacto o un kit de emergencia para
la reparación de pinchazos
AV I S O
■Si se muestra “PKSB no disponible”
en el visualizador de información
múltiple y el indicador PKSB OFF está parpadeando
Si se muestra este mensaje inmediata-
mente después de cambiar el interruptor
del motor a ON, conduzca el vehículo con cuidado, prestando atención a los alrede-
dores. Puede ser necesario conducir el
vehículo durante un período de tiempo determinado para que el sistema vuelva a
la normalidad. (Si el sistema no vuelve a la
normalidad después de conducir durante un tiempo, limpie los sensores y su área
circundante en los parachoques.)
Activación/desactivación del
asistente del freno de estacio-
namiento

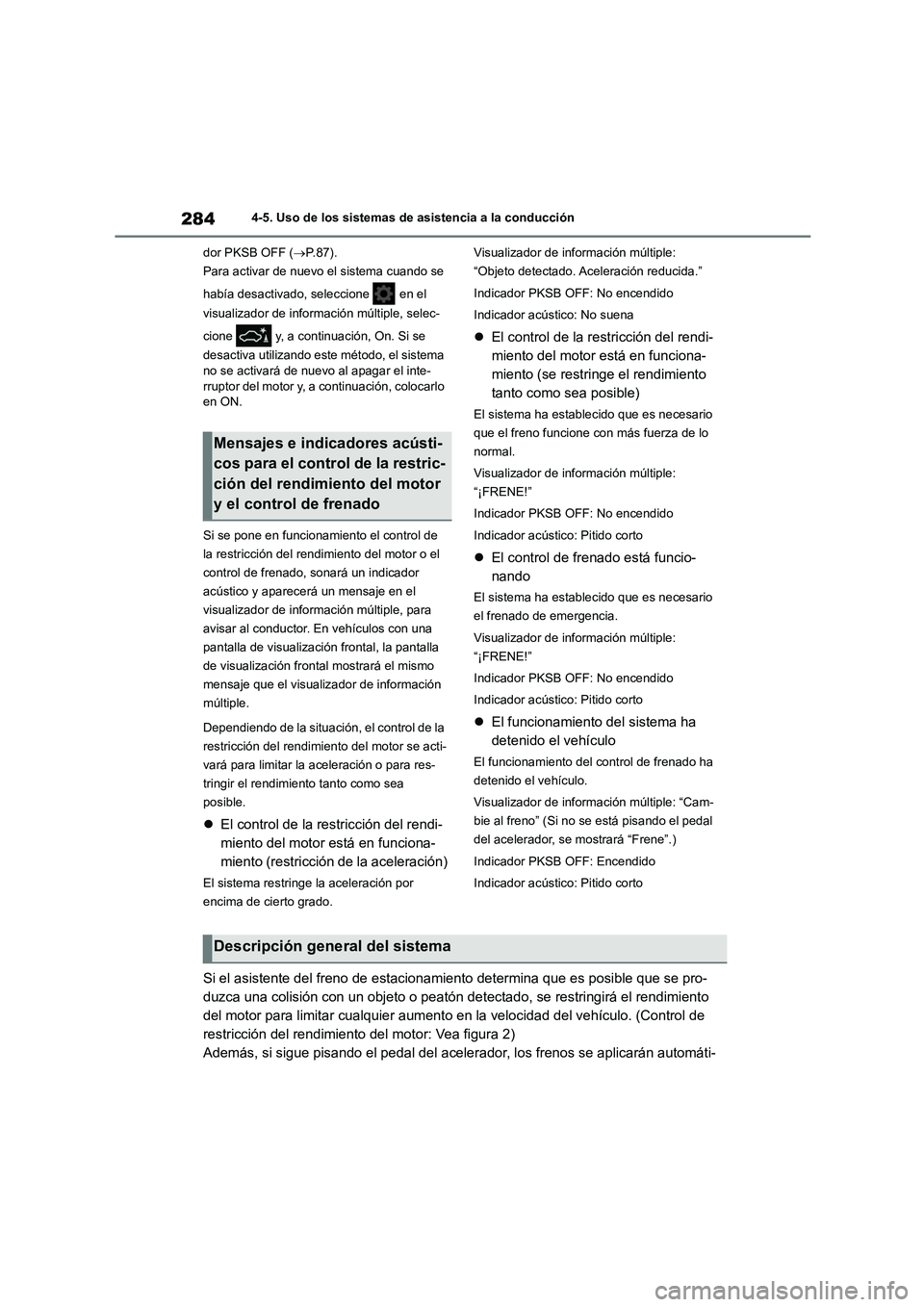

Page 286 of 690

2844-5. Uso de los sistemas de asistencia a la conducción
dor PKSB OFF ( P.87).
Para activar de nuevo el sistema cuando se
había desactivado, seleccione en el
visualizador de información múltiple, selec-
cione y, a continuación, On. Si se
desactiva utilizando este método, el sistema
no se activará de nuevo al apagar el inte- rruptor del motor y, a continuación, colocarlo
en ON.
Si se pone en funcionamiento el control de
la restricción del rendimiento del motor o el
control de frenado, sonará un indicador
acústico y aparecerá un mensaje en el
visualizador de información múltiple, para
avisar al conductor. En vehículos con una
pantalla de visualización frontal, la pantalla
de visualización frontal mostrará el mismo
mensaje que el visualizador de información
múltiple.
Dependiendo de la situación, el control de la
restricción del rendimiento del motor se acti-
vará para limitar la aceleración o para res-
tringir el rendimiento tanto como sea
posible.
El control de la restricción del rendi-
miento del motor está en funciona-
miento (restricción de la aceleración)
El sistema restringe la aceleración por
encima de cierto grado.
Visualizador de información múltiple:
“Objeto detectado. Ac eleración reducida.”
Indicador PKSB OFF: No encendido
Indicador acústico: No suena
El control de la restricción del rendi-
miento del motor está en funciona-
miento (se restringe el rendimiento
tanto como sea posible)
El sistema ha establec ido que es necesario
que el freno funcione con más fuerza de lo
normal.
Visualizador de información múltiple:
“¡FRENE!”
Indicador PKSB OFF: No encendido
Indicador acústico: Pitido corto
El control de frenado está funcio-
nando
El sistema ha establec ido que es necesario
el frenado de emergencia.
Visualizador de información múltiple:
“¡FRENE!”
Indicador PKSB OFF: No encendido
Indicador acústico: Pitido corto
El funcionamiento del sistema ha
detenido el vehículo
El funcionamiento del control de frenado ha
detenido el vehículo.
Visualizador de información múltiple: “Cam-
bie al freno” (Si no se está pisando el pedal
del acelerador, se mostrará “Frene”.)
Indicador PKSB OFF: Encendido
Indicador acústico: Pitido corto
Si el asistente del freno de estacionamiento determina que es posible que se pro-
duzca una colisión con un objeto o peatón detectado, se restringirá el rendimiento
del motor para limitar cualquier aumento en la velocidad del vehículo. (Control de
restricción del rendimiento del motor: Vea figura 2)
Además, si sigue pisando el pedal del acelerador, los frenos se aplicarán automáti-
Mensajes e indicadores acústi-
cos para el control de la restric-
ción del rendimiento del motor
y el control de frenado
Descripción general del sistema
Page 287 of 690

285
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

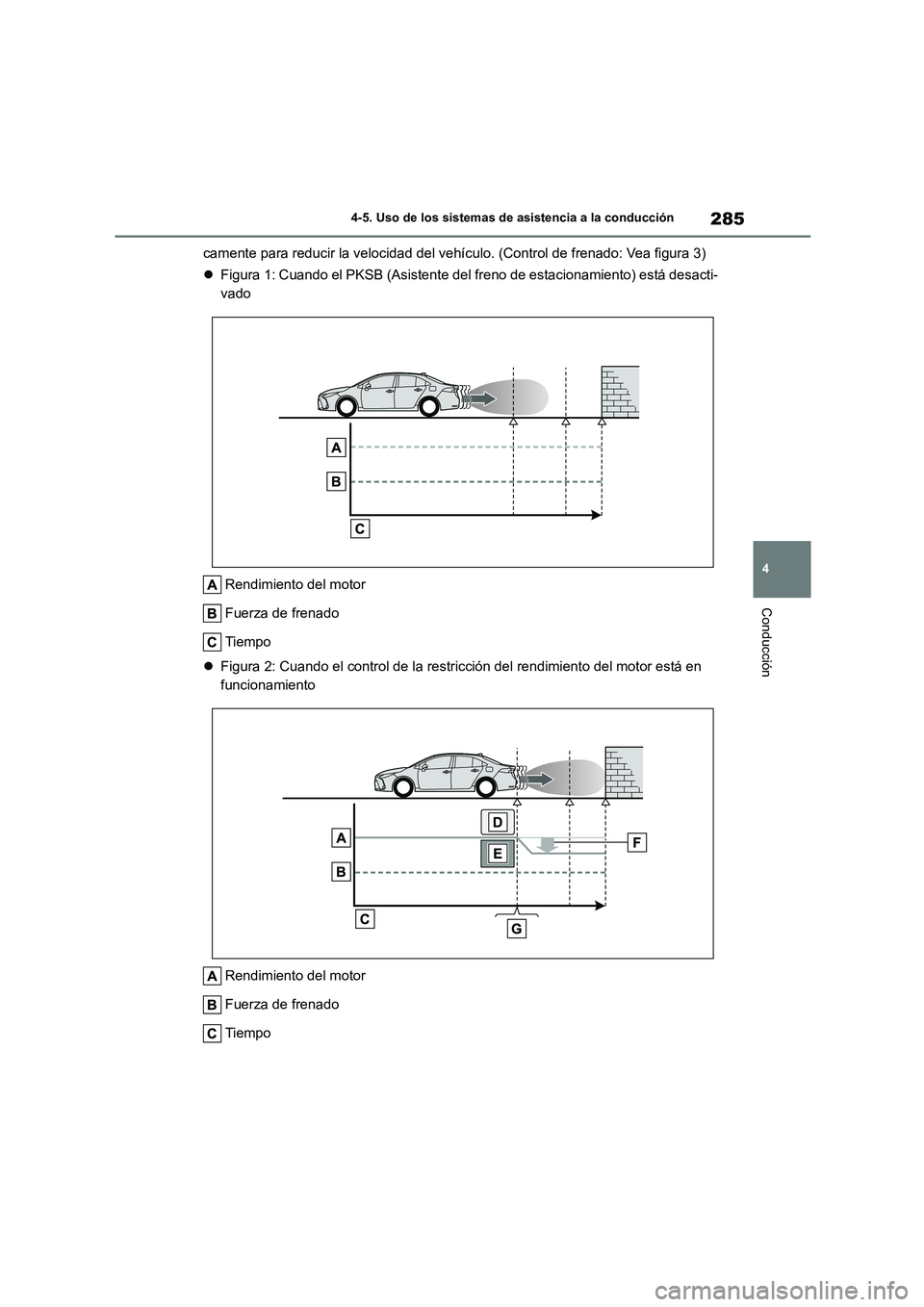

camente para reducir la velocidad del vehículo. (Control de frenado: Vea figura 3)
Figura 1: Cuando el PKSB (Asistente del freno de estacionamiento) está desacti-
vado
Rendimiento del motor
Fuerza de frenado
Tiempo
Figura 2: Cuando el control de la restricción del rendimiento del motor está en
funcionamiento
Rendimiento del motor
Fuerza de frenado
Tiempo
Page 288 of 690

2864-5. Uso de los sistemas de asistencia a la conducción
El control de la restricción del rendimiento del motor empieza a funcionar
El sistema determina que la posibilidad de colisionar con el objeto detectado es
alta
Reducción del rendimiento del motor
Ejemplo: Visualizador de información múltiple: “¡FRENE!”
Figura 3: Cuando el control de frenado está en funcionamiento
Rendimiento del motor
Fuerza de frenado
Tiempo
El control de la restricción del rendimiento del motor empieza a funcionar
El sistema determina que la posibilidad de colisionar con el objeto detectado es
alta
Reducción del rendimiento del motor
El sistema determina que la posibilidad de colisionar con el objeto detectado es
extremadamente alta
El control de frenado empieza a funcionar
Aumento de la fuerza de control de frenado
Ejemplo: Visualizador de información múltiple: “¡FRENE!”
Ejemplo: Visualizador de información múltiple: “Cambie al freno”
■Si el asistente del freno de estaciona- miento se ha accionado
Si el vehículo se ha detenido debido a la acti-
Page 289 of 690

287
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
vación del asistente del freno de estaciona- miento, el asistente del freno de
estacionamiento se desactivará y el indicador
PKSB OFF se encenderá. Si el asistente del freno de estacionamiento se activa innecesa-
riamente, se puede cancelar el control de fre-
nado pisando el pedal del freno o esperando aproximadamente 2 segundos a que se can-
cele automáticamente. En ese momento, el
vehículo se puede accionar pisando el pedal del acelerador.
■Reactivación del asistente del freno de estacionamiento
Para reactivar el asistente del freno de esta-
cionamiento cuando se ha desactivado
debido al funcionami ento del asistente del freno de estacionamiento, active de nuevo el
sistema ( P.283) o apague el interruptor del
motor y, a continuación, vuelva a colocarlo en ON. Además, si el objeto ya no se encuentra
en la dirección en la que circula el vehículo o
si la dirección en la que circula el vehículo cambia (como un cambio de ir hacia delante
a ir marcha atrás, o de ir marcha atrás a ir
hacia delante), el sistema se activará de nuevo automáticamente.
■Si se muestra “PKSB no disponible” en
el visualizador de información múltiple
y el indicador PKSB OFF está parpa- deando
Si el vehículo se ha detenido debido a la acti-
vación del asistente del freno de estaciona-
miento, el asistente del freno de estacionamiento se desactivará y el indicador
PKSB OFF se encenderá.
●Puede que un sensor esté cubierto de
hielo, nieve, suciedad, etc. Retire el hielo,
nieve, suciedad, etc ., del sensor para que el sistema vuelva a funcionar con normali-
dad.
Además, debido a la formación de hielo en un sensor a bajas temperaturas, es posible
que se visualice un mensaje de aviso o
que el sensor no sea capaz de detectar un objeto. Cuando el hielo se derrita, el sis-
tema volverá a su estado normal.
●Si se muestra este mensaje, puede que
uno de los sensores del parachoques
delantero o trasero esté sucio. Limpie los sensores y su área circundante en los
parachoques.
●Si se sigue mostrando este mensaje incluso después de haber limpiado el sen-
sor, o si se sigue mostrando pese a que el
sensor está limpio, lleve el vehículo a un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza para que lo
revisen.
■Si un terminal de la batería se ha desco- nectado y vuelto a conectar
El sistema necesita inicializarse. Para iniciali-
zar el sistema, conduzca el vehículo en línea
recta durante 5 segundos o más a una velo-
cidad de aproximadamente 35 km/h (22 mph) o superior. Asimismo, en los vehículos con
función del asistent e del freno de estaciona-
miento, gire el volante completamente hacia la izquierda y hacia la derecha con el vehí-
culo detenido.
Page 290 of 690

2884-5. Uso de los sistemas de asistencia a la conducción
*: Si está instalado
Esta función se activará en situaciones como las siguientes si se detecta un objeto
en la dirección en la que circula el vehículo.
■Cuando se circula a bajas velocidades y el pedal del freno no está pisado,
o se pisa tarde
Función del asistente del fr eno de estacionamiento (obje-
tos estáticos)*
Si los sensores detectan un objeto estático, como un muro, en la dirección
de movimiento del vehículo y el sistema determina que podría producirse
una colisión debido a que el vehículo se mueve de repente hacia delante
por un accionamiento accidental del pedal del acelerador, el vehículo se
mueve en una dirección que no es la deseada porque se ha seleccionado
una marcha inadecuada con la palanca de cambios, o mientras aparca o
conduce a velocidades bajas, el sistema se activará para minimizar el
impacto con el objeto estático detectado y reducir los consiguientes daños.
Ejemplos del funcionamiento de la función
