TOYOTA COROLLA 2022 Notices Demploi (in French)

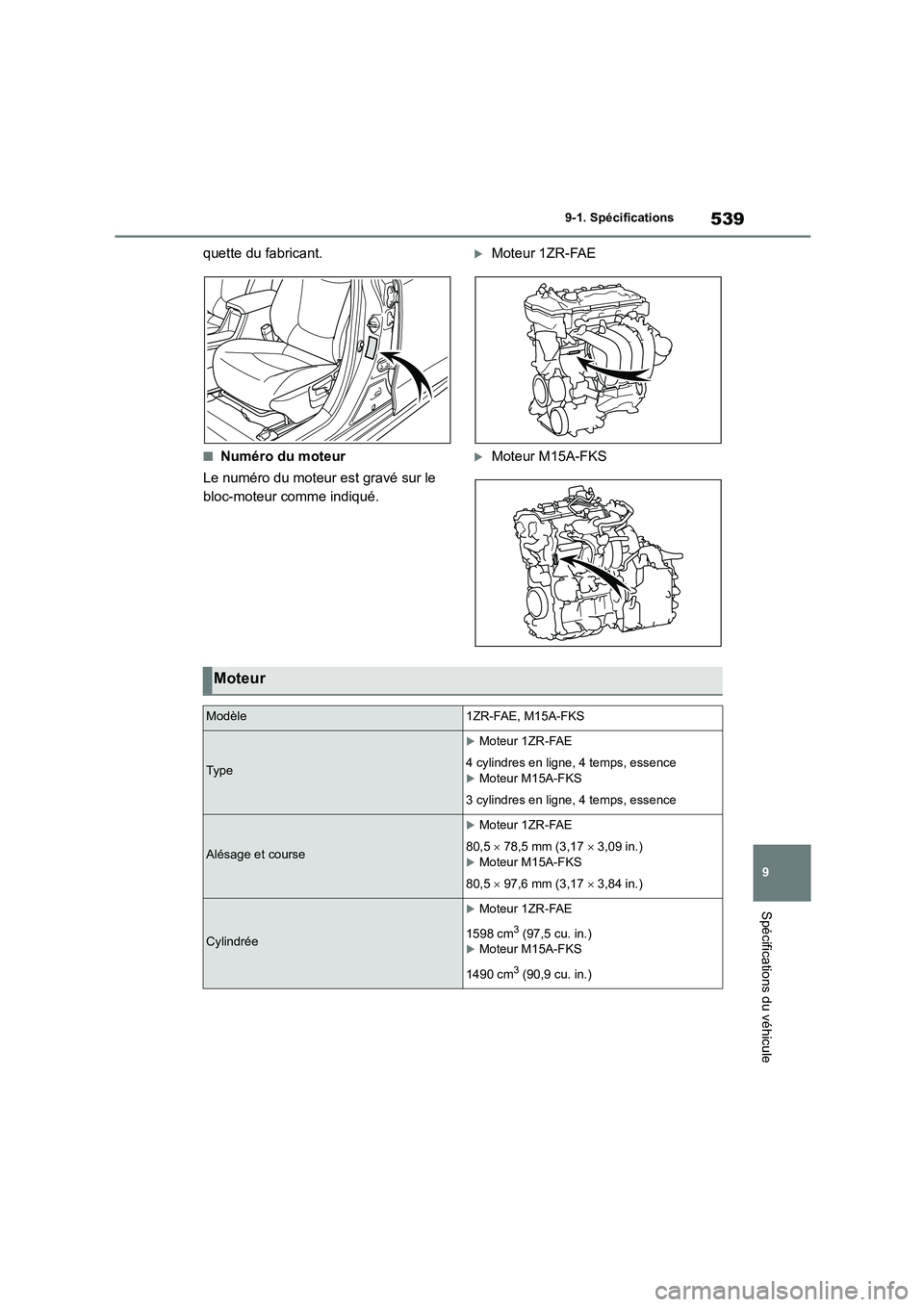

539
9
9-1. Spécifications
Spécifications du véhicule
quette du fabricant.
■Numéro du moteur
Le numéro du moteur est gravé sur le
bloc-moteur comme indiqué.
Moteur 1ZR-FAE
Moteur M15A-FKS
Moteur
Modèle1ZR-FAE, M15A-FKS
Ty p e
Moteur 1ZR-FAE
4 cylindres en ligne, 4 temps, essence
Moteur M15A-FKS
3 cylindres en ligne, 4 temps, essence
Alésage et course
Moteur 1ZR-FAE
80,5  78,5 mm (3,17  3,09 in.)
Moteur M15A-FKS
80,5  97,6 mm (3,17  3,84 in.)
Cylindrée
Moteur 1ZR-FAE
1598 cm3 (97,5 cu. in.)
Moteur M15A-FKS
1490 cm3 (90,9 cu. in.)

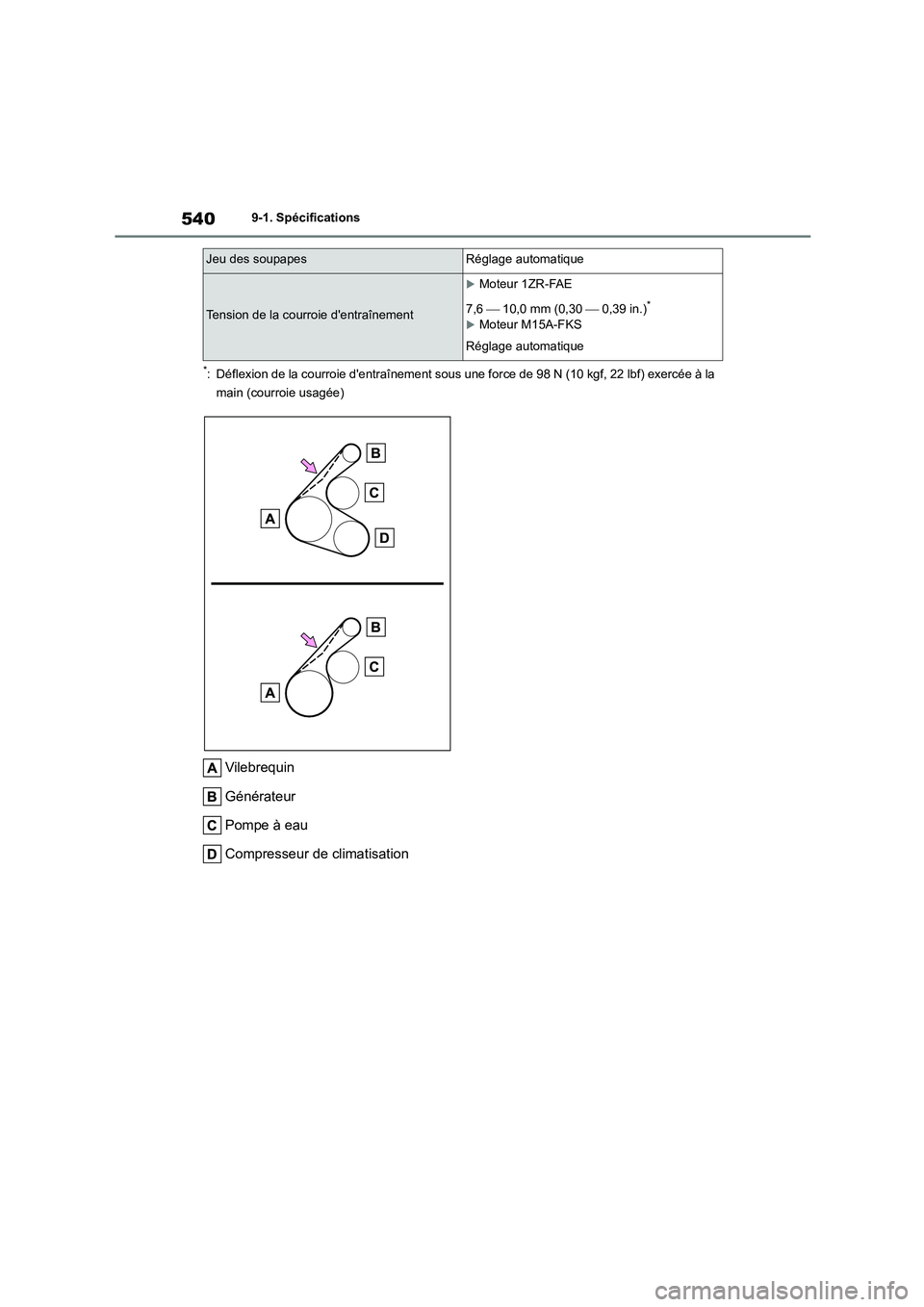

5409-1. Spécifications
*: Déflexion de la courroie d'entraînement sous une force de 98 N (10 kgf, 22 lbf) exercée à la
main (courroie usagée)
Vilebrequin
Générateur
Pompe à eau
Compresseur de climatisation
Jeu des soupapesRéglage automatique
Tension de la courroie d'entraînement
Moteur 1ZR-FAE
7,6  10,0 mm (0,30  0,39 in.)*
Moteur M15A-FKS
Réglage automatique

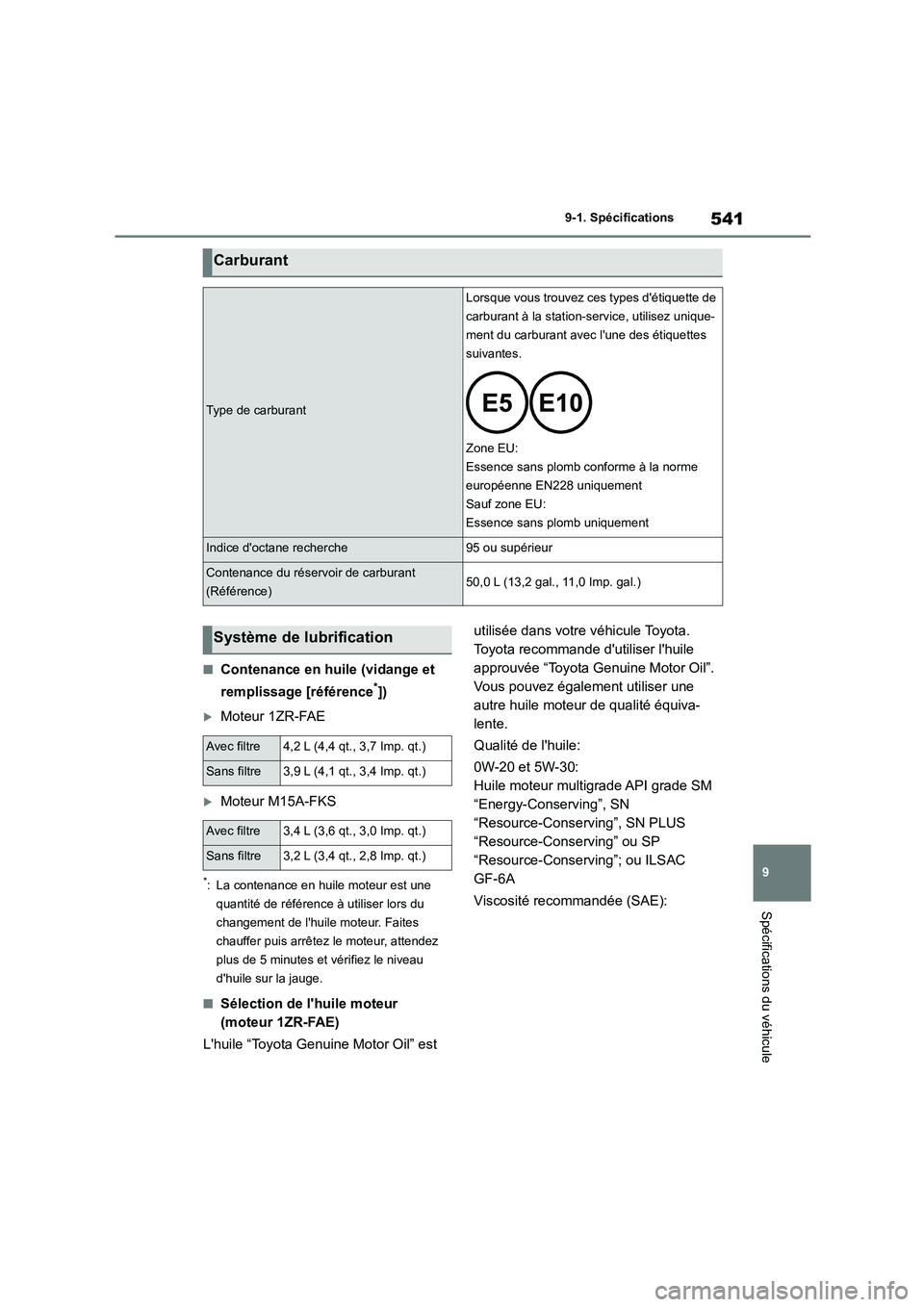

541
9
9-1. Spécifications
Spécifications du véhicule
■Contenance en huile (vidange et
remplissage [référence*])
Moteur 1ZR-FAE
Moteur M15A-FKS
*: La contenance en huile moteur est une
quantité de référence à utiliser lors du
changement de l'huile moteur. Faites
chauffer puis arrêtez le moteur, attendez
plus de 5 minutes et vérifiez le niveau
d'huile sur la jauge.
■Sélection de l'huile moteur
(moteur 1ZR-FAE)
L'huile “Toyota Genuine Motor Oil” est
utilisée dans votre véhicule Toyota.
Toyota recommande d'utiliser l'huile
approuvée “Toyota Genuine Motor Oil”.
Vous pouvez également utiliser une
autre huile moteur de qualité équiva-
lente.
Qualité de l'huile:
0W-20 et 5W-30:
Huile moteur multigrade API grade SM
“Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” ou SP
“Resource-Conserving”; ou ILSAC
GF-6A
Viscosité recommandée (SAE):
Carburant
Type de carburant
Lorsque vous trouvez ces types d'étiquette de
carburant à la station-service, utilisez unique-
ment du carburant avec l'une des étiquettes
suivantes.
Zone EU:
Essence sans plomb conforme à la norme
européenne EN228 uniquement
Sauf zone EU:
Essence sans plomb uniquement
Indice d'octane recherche95 ou supérieur
Contenance du réservoir de carburant
(Référence)50,0 L (13,2 gal., 11,0 Imp. gal.)
Système de lubrification
Avec filtre4,2 L (4,4 qt., 3,7 Imp. qt.)
Sans filtre3,9 L (4,1 qt., 3,4 Imp. qt.)
Avec filtre3,4 L (3,6 qt., 3,0 Imp. qt.)
Sans filtre3,2 L (3,4 qt., 2,8 Imp. qt.)

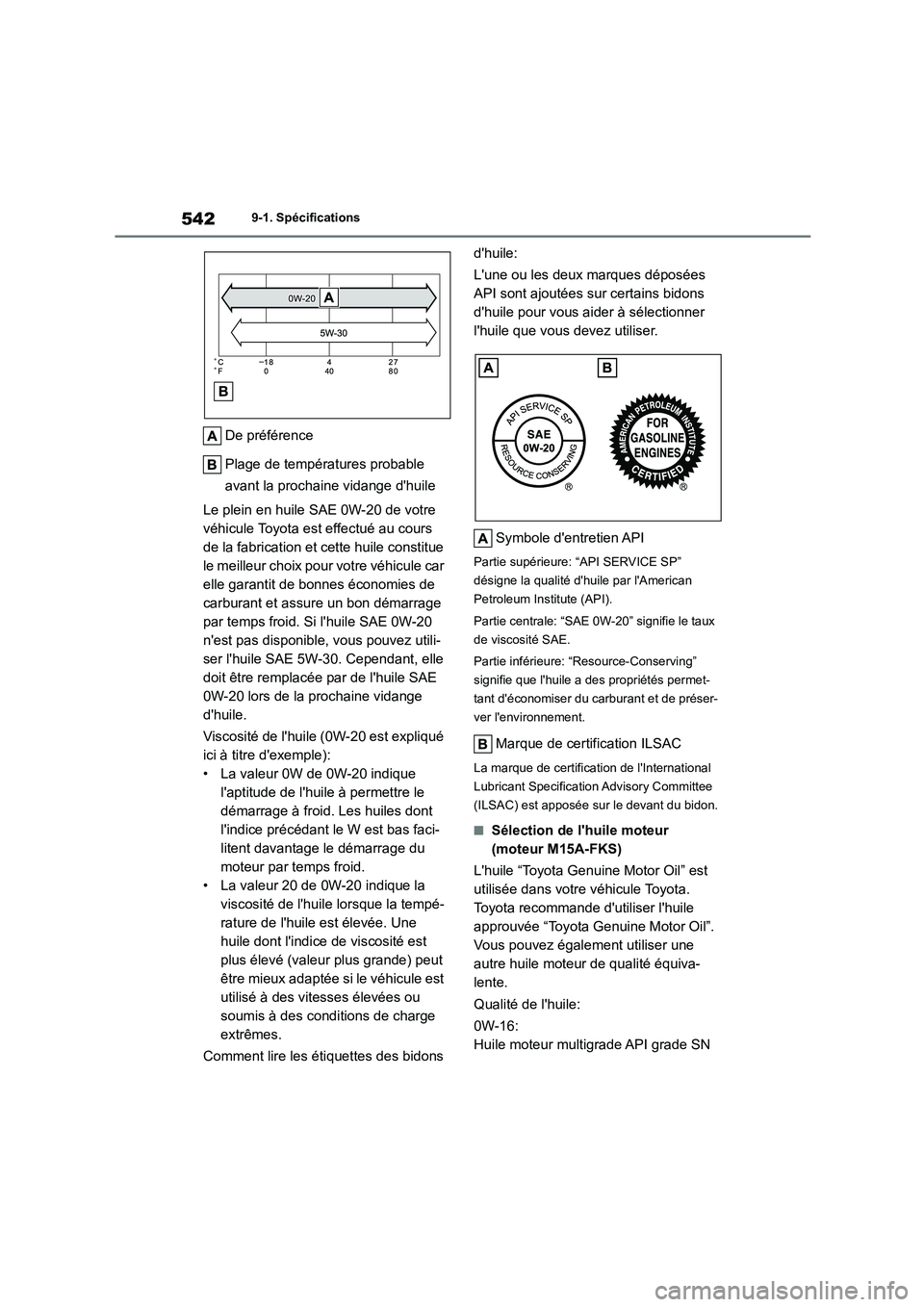

5429-1. Spécifications
De préférence
Plage de températures probable
avant la prochaine vidange d'huile
Le plein en huile SAE 0W-20 de votre
véhicule Toyota est effectué au cours
de la fabrication et cette huile constitue
le meilleur choix pour votre véhicule car
elle garantit de bonnes économies de
carburant et assure un bon démarrage
par temps froid. Si l'huile SAE 0W-20
n'est pas disponible, vous pouvez utili-
ser l'huile SAE 5W-30. Cependant, elle
doit être remplacé e par de l'huile SAE
0W-20 lors de la prochaine vidange
d'huile.
Viscosité de l'huile (0W-20 est expliqué
ici à titre d'exemple):
• La valeur 0W de 0W-20 indique
l'aptitude de l'huile à permettre le
démarrage à froid. Les huiles dont
l'indice précédant le W est bas faci-
litent davantage le démarrage du
moteur par temps froid.
• La valeur 20 de 0W-20 indique la
viscosité de l'huile lorsque la tempé-
rature de l'huile est élevée. Une
huile dont l'indice de viscosité est
plus élevé (valeur plus grande) peut
être mieux adaptée si le véhicule est
utilisé à des vitesses élevées ou
soumis à des conditions de charge
extrêmes.
Comment lire les étiquettes des bidons
d'huile:
L'une ou les deux marques déposées
API sont ajoutées sur certains bidons
d'huile pour vous aider à sélectionner
l'huile que vous devez utiliser.
Symbole d'entretien API
Partie supérieure: “API SERVICE SP”
désigne la qualité d'huile par l'American
Petroleum Institute (API).
Partie centrale: “SAE 0W-20” signifie le taux
de viscosité SAE.
Partie inférieure: “Resource-Conserving”
signifie que l'huile a des propriétés permet-
tant d'économiser du carburant et de préser-
ver l'environnement.
Marque de certification ILSAC
La marque de certification de l'International
Lubricant Specification Advisory Committee
(ILSAC) est apposée sur le devant du bidon.
■Sélection de l'huile moteur
(moteur M15A-FKS)
L'huile “Toyota Genuine Motor Oil” est
utilisée dans votre véhicule Toyota.
Toyota recommande d'utiliser l'huile
approuvée “Toyota Genuine Motor Oil”.
Vous pouvez également utiliser une
autre huile moteur de qualité équiva-
lente.
Qualité de l'huile:
0W-16:
Huile moteur multigrade API grade SN

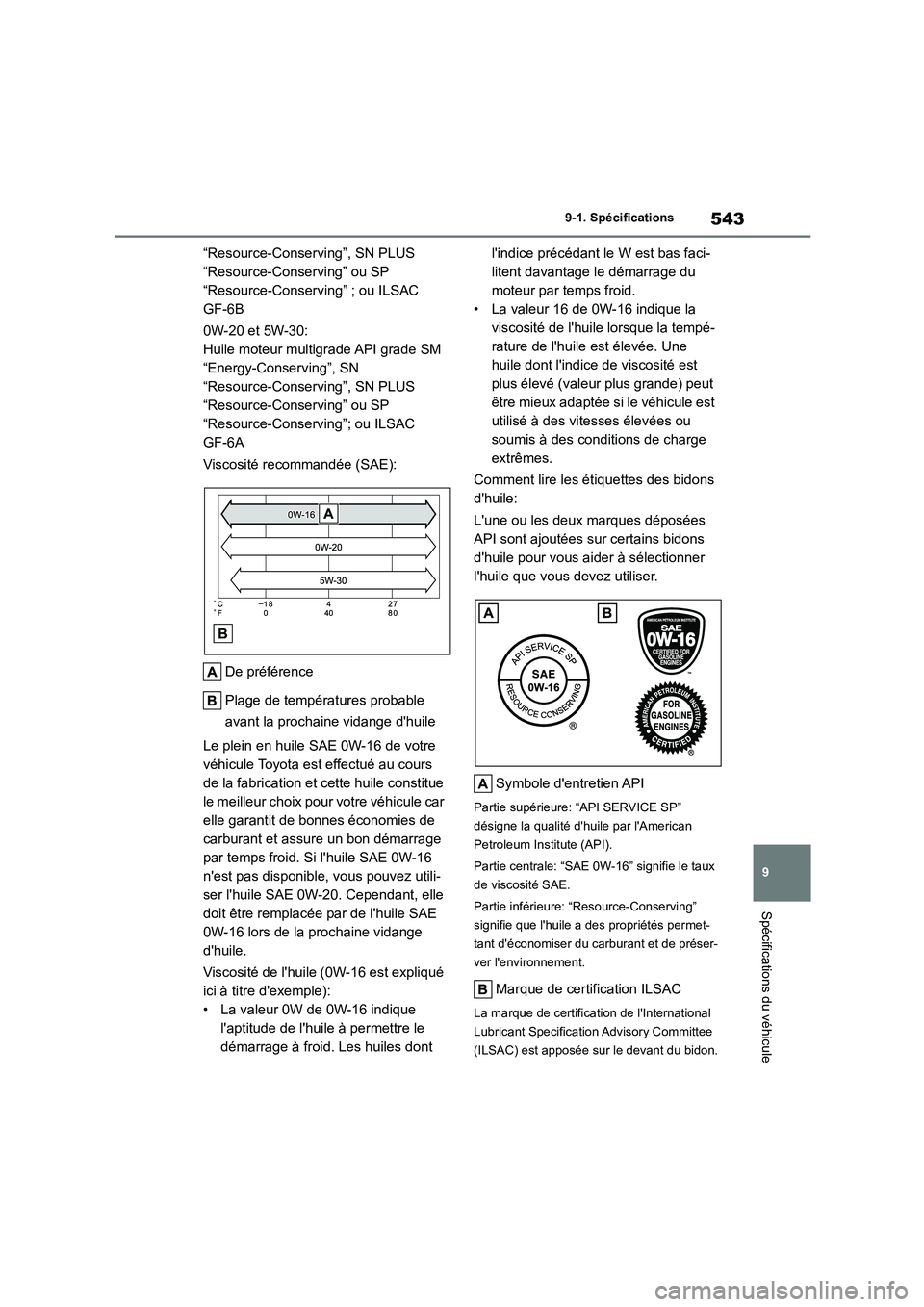

543
9
9-1. Spécifications
Spécifications du véhicule
“Resource-Conserving”, SN PLUS
“Resource-Conserving” ou SP
“Resource-Conserving” ; ou ILSAC
GF-6B
0W-20 et 5W-30:
Huile moteur multigrade API grade SM
“Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” ou SP
“Resource-Conserving”; ou ILSAC
GF-6A
Viscosité recommandée (SAE):
De préférence
Plage de températures probable
avant la prochaine vidange d'huile
Le plein en huile SAE 0W-16 de votre
véhicule Toyota est effectué au cours
de la fabrication et cette huile constitue
le meilleur choix pour votre véhicule car
elle garantit de bonnes économies de
carburant et assure un bon démarrage
par temps froid. Si l'huile SAE 0W-16
n'est pas disponible, vous pouvez utili-
ser l'huile SAE 0W-20. Cependant, elle
doit être remplacé e par de l'huile SAE
0W-16 lors de la prochaine vidange
d'huile.
Viscosité de l'huile (0W-16 est expliqué
ici à titre d'exemple):
• La valeur 0W de 0W-16 indique
l'aptitude de l'huile à permettre le
démarrage à froid. Les huiles dont
l'indice précédant le W est bas faci-
litent davantage le démarrage du
moteur par temps froid.
• La valeur 16 de 0W-16 indique la
viscosité de l'huile lorsque la tempé-
rature de l'huile est élevée. Une
huile dont l'indice de viscosité est
plus élevé (valeur plus grande) peut
être mieux adaptée si le véhicule est
utilisé à des vitesses élevées ou
soumis à des conditions de charge
extrêmes.
Comment lire les étiquettes des bidons
d'huile:
L'une ou les deux marques déposées
API sont ajoutées sur certains bidons
d'huile pour vous aider à sélectionner
l'huile que vous devez utiliser.
Symbole d'entretien API
Partie supérieure: “API SERVICE SP”
désigne la qualité d'huile par l'American
Petroleum Institute (API).
Partie centrale: “SAE 0W-16” signifie le taux
de viscosité SAE.
Partie inférieure: “Resource-Conserving”
signifie que l'huile a des propriétés permet-
tant d'économiser du carburant et de préser-
ver l'environnement.
Marque de certification ILSAC
La marque de certification de l'International
Lubricant Specification Advisory Committee
(ILSAC) est apposée sur le devant du bidon.

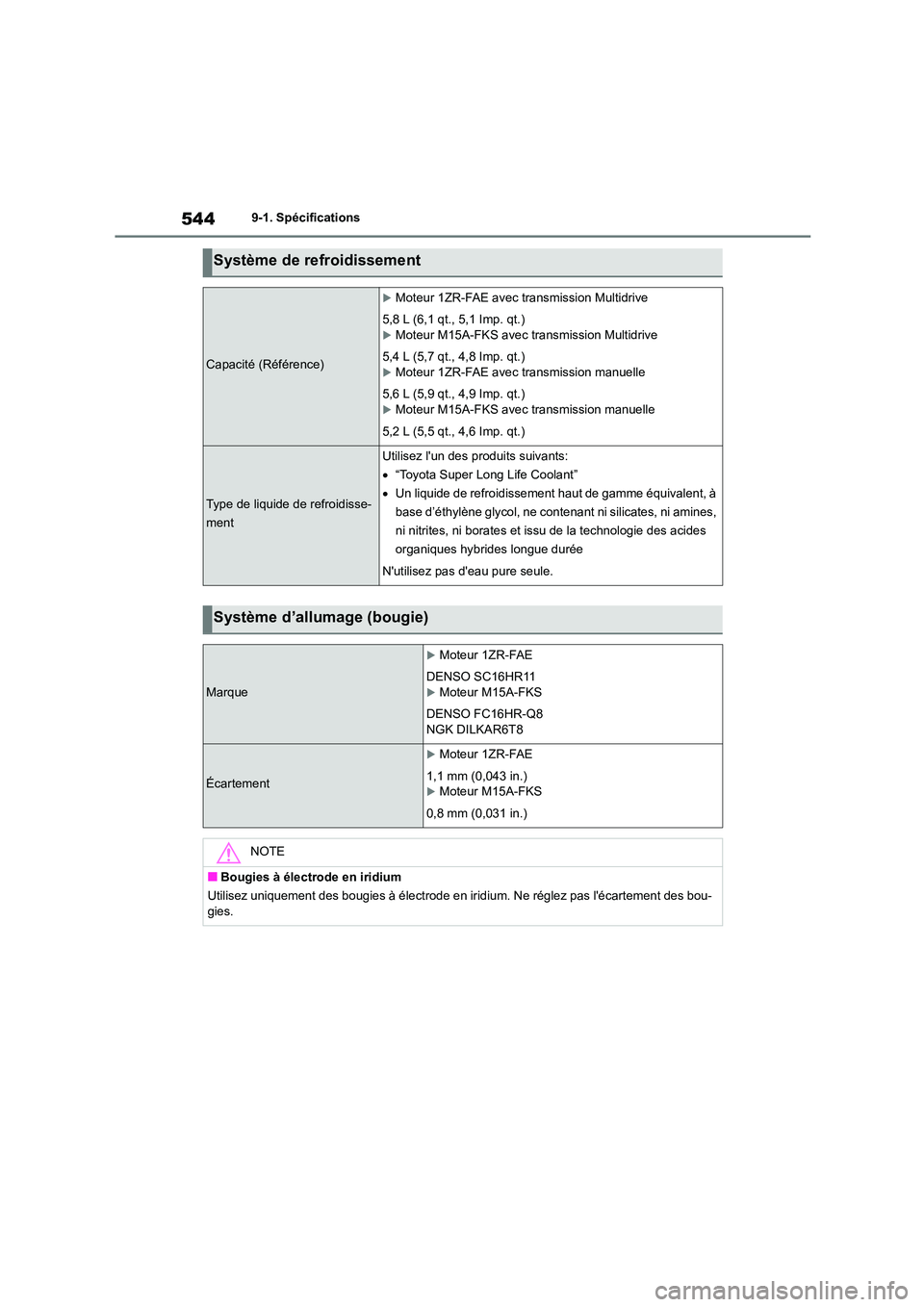

5449-1. Spécifications
Système de refroidissement
Capacité (Référence)
Moteur 1ZR-FAE avec transmission Multidrive
5,8 L (6,1 qt., 5,1 Imp. qt.)
Moteur M15A-FKS avec transmission Multidrive
5,4 L (5,7 qt., 4,8 Imp. qt.)
Moteur 1ZR-FAE avec transmission manuelle
5,6 L (5,9 qt., 4,9 Imp. qt.)
Moteur M15A-FKS avec transmission manuelle
5,2 L (5,5 qt., 4,6 Imp. qt.)
Type de liquide de refroidisse-
ment
Utilisez l'un des produits suivants:
 “Toyota Super Long Life Coolant”
 Un liquide de refroidissement haut de gamme équivalent, à
base d’éthylène glycol, ne cont enant ni silicates, ni amines,
ni nitrites, ni borates et is su de la technologie des acides
organiques hybrides longue durée
N'utilisez pas d'eau pure seule.
Système d’allumage (bougie)
Marque
Moteur 1ZR-FAE
DENSO SC16HR11
Moteur M15A-FKS
DENSO FC16HR-Q8
NGK DILKAR6T8
Écartement
Moteur 1ZR-FAE
1,1 mm (0,043 in.)Moteur M15A-FKS
0,8 mm (0,031 in.)
NOTE
■Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en ir idium. Ne réglez pas l'écartement des bou-
gies.

545
9
9-1. Spécifications
Spécifications du véhicule
*: La capacité en liquide est une quantité de référence.
Si un remplacement est nécessaire, contactez un revendeur agréé Toyota ou un réparateur
agréé Toyota, ou tout autre réparateur de confiance.
Système électrique (batterie)
Tension à vide 20°C (68°F):
12,3 V ou plus
(Mettez le contact du moteur sur arrêt et allumez les
feux de route pendant 30 secondes.)
Régimes de charge
Charge rapide
Charge lente
15 A max.
5 A max.
Transmission Multidrive
Capacité en liquide*
Moteur 1ZR-FAE
7,5 L (7,9 qt., 6,6 Imp. qt.)
Moteur M15A-FKS
8,4 L (8,9 qt., 7,4 Imp. qt.)
Type de liquide“Toyota Genuine CVT Fluid FE” «Liquide CVT Toyota
d'origine type FE»
NOTE
■Type de liquide de transmission Multidrive
L'utilisation de tout liquide de transmission Multidrive autre que le type de liquide indiqué ci-dessus risque de causer des bruits ou des vibrations anormaux ou d'endommager la
transmission Multidrive de votre véhicule.
Transmission manuelle
Contenance en huile pour engre-
nages (Référence)
Moteur 1ZR-FAE
2,4 L (2,5 qt., 2,1 Imp. qt.)
Moteur M15A-FKS
2,1 L (2,2 qt., 1,8 Imp. qt.)
Type d'huile pour engrenagesHuile “TOYOTA Genuine M anual Transmission Gear
Oil LV GL-4 75W” ou équivalent

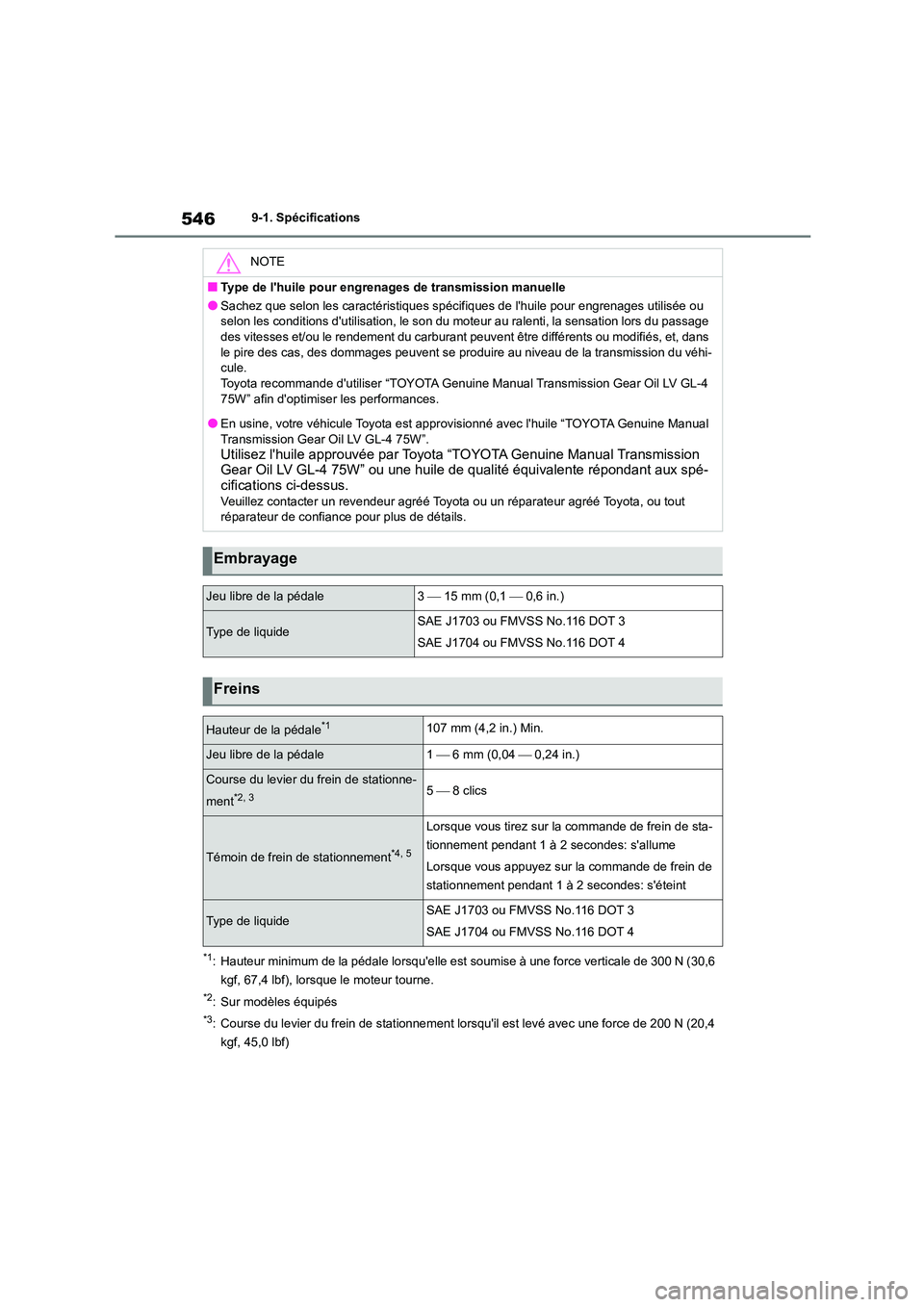

5469-1. Spécifications
*1: Hauteur minimum de la pédale lorsqu'elle est soumise à une force verticale de 300 N (30,6
kgf, 67,4 lbf), lorsque le moteur tourne.
*2: Sur modèles équipés
*3: Course du levier du frein de stationnement lors qu'il est levé avec une force de 200 N (20,4
kgf, 45,0 lbf)
NOTE
■Type de l'huile pour engrenages de transmission manuelle
●Sachez que selon les caractéristiques spéc ifiques de l'huile pour engrenages utilisée ou
selon les conditions d'utilisation, le son du moteur au ralenti, la sensation lors du passage
des vitesses et/ou le rendement du carburant peuvent être différents ou modifiés, et, dans le pire des cas, des dommages peuvent se produire au niveau de la transmission du véhi-
cule.
Toyota recommande d'utiliser “TOYOTA Genui ne Manual Transmission Gear Oil LV GL-4 75W” afin d'optimiser les performances.
●En usine, votre véhicule Toyota est approvis ionné avec l'huile “TOYOTA Genuine Manual
Transmission Gear Oil LV GL-4 75W”.Utilisez l'huile approuvée par Toyota “TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” ou une huile de qualité équivalente répondant aux spé-
cifications ci-dessus.Veuillez contacter un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout
réparateur de confiance pour plus de détails.
Embrayage
Jeu libre de la pédale3  15 mm (0,1  0,6 in.)
Type de liquideSAE J1703 ou FMVSS No.116 DOT 3
SAE J1704 ou FMVSS No.116 DOT 4
Freins
Hauteur de la pédale*1107 mm (4,2 in.) Min.
Jeu libre de la pédale1  6 mm (0,04  0,24 in.)
Course du levier du frein de stationne-
ment*2, 35  8 clics
Témoin de frein de stationnement*4, 5
Lorsque vous tirez sur la commande de frein de sta-
tionnement pendant 1 à 2 secondes: s'allume
Lorsque vous appuyez sur la commande de frein de
stationnement pendant 1 à 2 secondes: s'éteint
Type de liquideSAE J1703 ou FMVSS No.116 DOT 3
SAE J1704 ou FMVSS No.116 DOT 4

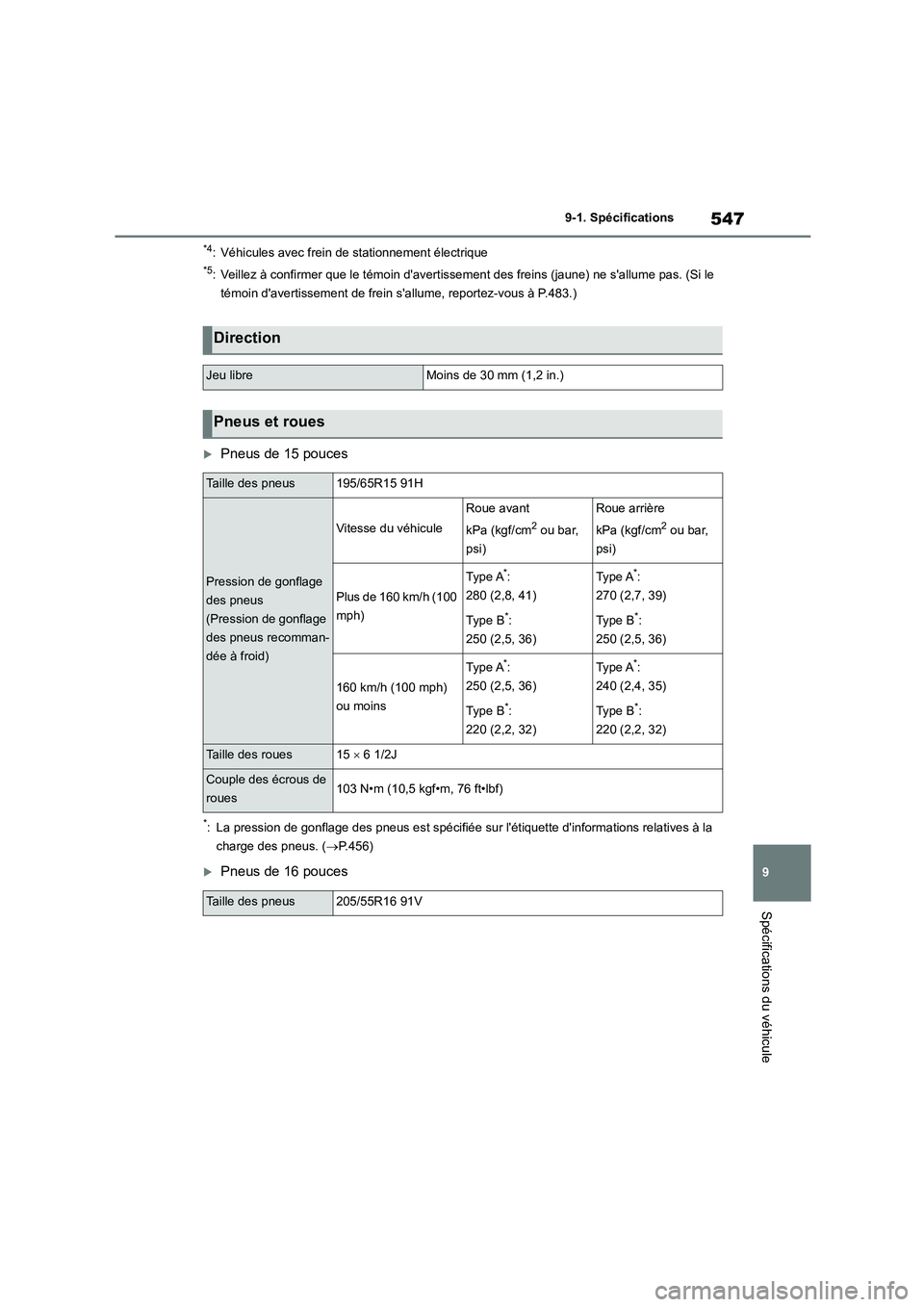

547
9
9-1. Spécifications
Spécifications du véhicule
*4: Véhicules avec frein de stationnement électrique
*5: Veillez à confirmer que le témoin d'avertissement des freins (jaune) ne s'allume pas. (Si le
témoin d'avertissement de frein s'allume, reportez-vous à P.483.)
Pneus de 15 pouces
*: La pression de gonflage des pneus est spécifiée sur l'étiquette d'informations relatives à la
charge des pneus. ( P.456)
Pneus de 16 pouces
Direction
Jeu libreMoins de 30 mm (1,2 in.)
Pneus et roues
Taille des pneus195/65R15 91H
Pression de gonflage
des pneus
(Pression de gonflage
des pneus recomman-
dée à froid)
Vitesse du véhicule
Roue avant
kPa (kgf/cm2 ou bar,
psi)
Roue arrière
kPa (kgf/cm2 ou bar,
psi)
Plus de 160 km/h (100
mph)
Type A*:
280 (2,8, 41)
Type B*:
250 (2,5, 36)
Type A*:
270 (2,7, 39)
Type B*:
250 (2,5, 36)
160 km/h (100 mph)
ou moins
Type A*:
250 (2,5, 36)
Type B*:
220 (2,2, 32)
Type A*:
240 (2,4, 35)
Type B*:
220 (2,2, 32)
Taille des roues15  6 1/2J
Couple des écrous de
roues103 N•m (10,5 kgf•m, 76 ft•lbf)
Taille des pneus205/55R16 91V

5489-1. Spécifications
*: La pression de gonflage des pneus est spécifiée sur l'étiquette d'informations relatives à la
charge des pneus. ( P.456)
Pneus de 17 pouces
Pneus de 18 pouces
Pression de gonflage
des pneus
(Pression de gonflage
des pneus recomman-
dée à froid)
Vitesse du véhicule
Roue avant
kPa (kgf/cm2 ou bar,
psi)
Roue arrière
kPa (kgf/cm2 ou bar,
psi)
Plus de 160 km/h (100
mph)
Type A*:
280 (2,8, 41)
Type B*:
250 (2,5, 36)
Type A*:
270 (2,7, 39)
Type B*:
250 (2,5, 36)
160 km/h (100 mph)
ou moins
Type A*:
250 (2,5, 36)
Type B*:
220 (2,2, 32)
Type A*:
240 (2,4, 35)
Type B*:
220 (2,2, 32)
Taille des roues16  7J
Couple des écrous de
roues103 N•m (10,5 kgf•m, 76 ft•lbf)
Taille des pneus225/45R17 91W
Pression de gonflage
des pneus
(Pression de gonflage
des pneus recomman-
dée à froid)
Vitesse du véhicule
Roue avant
kPa (kgf/cm2 ou bar,
psi)
Roue arrière
kPa (kgf/cm2 ou bar,
psi)
Plus de 160 km/h (100
mph)260 (2,6, 38)240 (2,4, 35)
160 km/h (100 mph)
ou moins230 (2,3, 33)210 (2,1, 30)
Taille des roues17  7 1/2J
Couple des écrous de
roues103 N•m (10,5 kgf•m, 76 ft•lbf)
Taille des pneus225/40R18 92Y
