TOYOTA COROLLA 2022 Návod na použití (in Czech)

269
4
4-5. Používání podpůrných jízdních systémů
Jízda
●Na extrémně nerov né silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou v blízkosti klaksony, detek-
tory vozidel, motocyklové motory, vzduchové brzdy vel kých vozidel, so-
nar měření vzdálenosti jiných vozidel
nebo další zařízení , která produkují ultrazvukové vlny.
●Senzor je pokryt vr stvou rozstříknuté vody nebo hustého deště.
●Pokud se objekty dostanou příliš blíz-ko k senzoru.
●Když má chodec oblečení, které ne-odráží ultrazvukové vlny (např. sukně
se záhyby nebo volánky).
●Když jsou v rozsahu detekce objekty,
které nejsou kolmé k zemi, objekty,
nejsou kolmé ke směru jízdy vozidla, nepravidelné nebo vlnité objekty.
●Fouká silný vítr
●Když jedete v nepříznivém počasí,
např. při mlze, sněžení nebo písečné bouři
●Když se mezi vozidlem a detekova-ným objektem nachází objekt, který
nemůže být detekován
●Pokud objekt, např. jiné vozidlo, moto-
cykl, jízdní k olo nebo chodec, se náh-
le objeví před vozi dlem nebo vyskočí z boku vozidla.
●Pokud byla orientace senzoru změně-na z důvodu kolize nebo jiného ná-
razu
●Pokud je nainstalováno vybavení, kte-
ré může překážet senzoru, např. taž-
né oko, ochrana nárazníku (přídavný ozdobný pruh atd.), nosič jízdních kol
nebo sněhový pluh
●Pokud je předek vozidla zvednut nebo snížen z důvodu př eváženého ná-
kladu
●Pokud vozidlo nemůže jezdit stabilně,
např., když vozidlo utrpělo nehodu
nebo má poruchu
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada pro nouzovou opravu pneumatiky
■Situace, ve kterých se systém může
uvést v činnost, ačkoliv nehrozí možnost kolize
V některých situacích , např. následují-
cích, může být systém v činnosti, ačkoliv nehrozí možnost kolize.
●Když jedete po úz kých silnicích
●Když jedete směrem k transparentu
nebo vlajce, nízko visícím větvím nebo závorám (např. na železničních
přejezdech, mýtných bránách a par-
kovištích).
●Když je na povrchu vozovky je vyjetá kolej nebo díra
●Když jedete po kovovém krytu (mřížce),
používaném např. na odvodňovacích
žlábcích
●Když jedete nahoru nebo dolů po příkrém svahu
●Pokud je senzor zasažen velkým
množstvím vody, např., když jedete na
zaplavené silnici
●Na senzoru ulpěly nečistoty, kapky vody, sníh nebo led. (Tento problém
vyřeší vyčištění senzoru.)
●Senzor je pokryt vrstvou rozstříknuté
vody nebo hus tého deště.
●Když jedete v nepříznivém počasí, např. při mlze, sněžení nebo písečné
bouři
●Když fouká silný vítr

2704-5. Používání podpůrných jízdních systémů
●Když jsou v blízkosti klaksony, detek-
tory vozidel, motocyklové motory, vzduchové brzdy vel kých vozidel, so-
nar měření vzdálenosti jiných vozidel
nebo další zařízení , která produkují ultrazvukové vlny.
●Pokud je předek vozidla zvednut nebo snížen z důvodu př eváženého nákladu
●Pokud byla orientace senzoru změně- na z důvodu kolize nebo jiného nárazu
●Vozidlo se přibližuje k vysokému nebo tvarovanému obrubníku
●Jízda v blízkosti sloupků (traverzy atd.) ve víceposchoďových parkoviš-
tích, na staveništích atd.
●Pokud vozidlo nemůže jezdit stabilně,
např., když vozidlo utrpělo nehodu
nebo má poruchu
●Na extrémně nerov né silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada pro nouzovou opravu pneumatiky

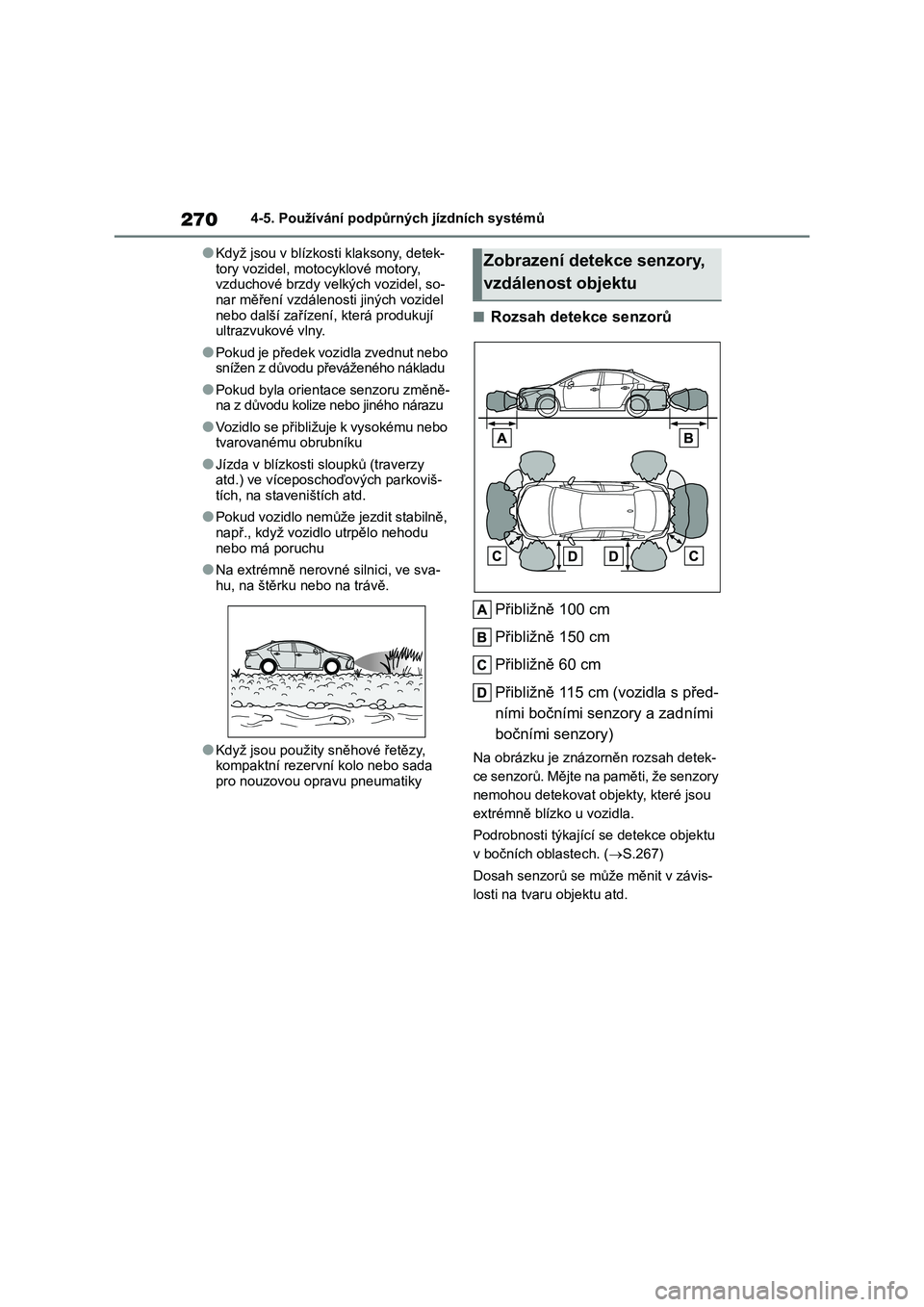

■Rozsah detekce senzorů
Přibližně 100 cm
Přibližně 150 cm
Přibližně 60 cm
Přibližně 115 cm (vozidla s před-
ními bočními senzory a zadními
bočními senzory)
Na obrázku je znáz orněn rozsah detek-
ce senzorů. Mějte na paměti, že senzory
nemohou detekovat o bjekty, které jsou
extrémně blízko u vozidla.
Podrobnosti týkající se detekce objektu
v bočních oblastech. ( S.267)
Dosah senzorů se m ůže měnit v závis-
losti na tvaru objektu atd.
Zobrazení detekce senzory,
vzdálenost objektu

271
4
4-5. Používání podpůrných jízdních systémů
Jízda

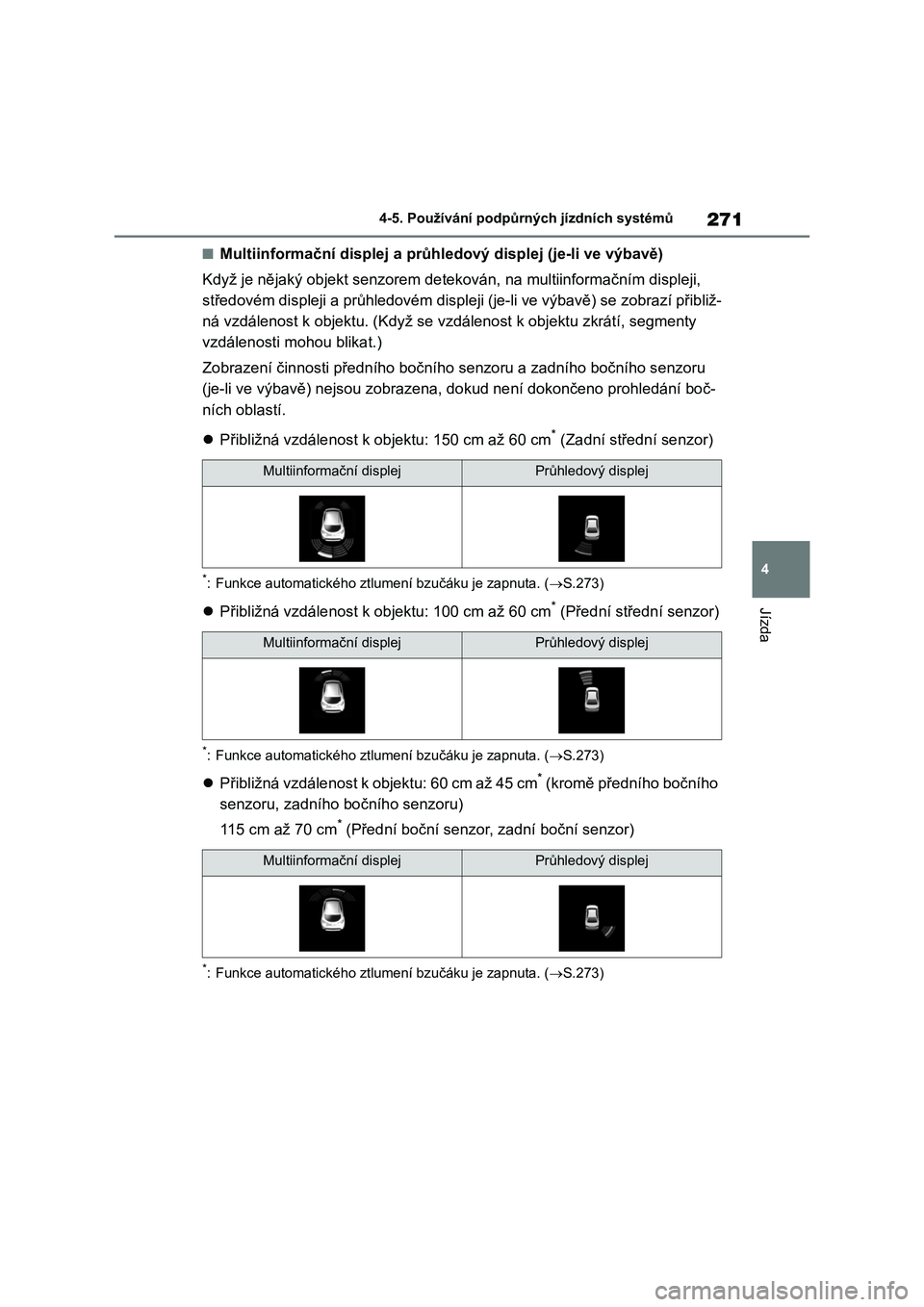

■Multiinformační displej a průhle dový displej (je-li ve výbavě)
Když je nějaký objekt senzorem de tekován, na multiinformačním displeji,
středovém displeji a průhledovém displeji (je-li ve výbavě) se zobrazí přibliž-
ná vzdálenost k objektu. (Když s e vzdálenost k objektu zkrátí, segmenty
vzdálenosti mohou blikat.)
Zobrazení činnosti předního boční ho senzoru a zadního bočního senzoru
(je-li ve výbavě) nejsou zobrazen a, dokud není dokončeno prohledání boč-
ních oblastí.
 Přibližná vzdálenost k objektu: 150 cm až 60 cm* (Zadní střední senzor)
*: Funkce automatického ztlumení bzučáku je zapnuta. (S.273)
Přibližná vzdálenost k objektu: 100 cm až 60 cm* (Přední střední senzor)
*: Funkce automatického ztlumení bzučáku je zapnuta. (S.273)
Přibližná vzdálenost k objektu: 60 cm až 45 cm* (kromě předního bočního
senzoru, zadního b očního senzoru)
115 cm až 70 cm* (Přední boční senzor, zadní boční senzor)
*: Funkce automatické ho ztlumení bzučáku je zapnuta. (S.273)
Multiinformační displejPrůhledový displej
Multiinformační displejPrůhledový displej
Multiinformační displejPrůhledový displej

2724-5. Používání podpůrných jízdních systémů

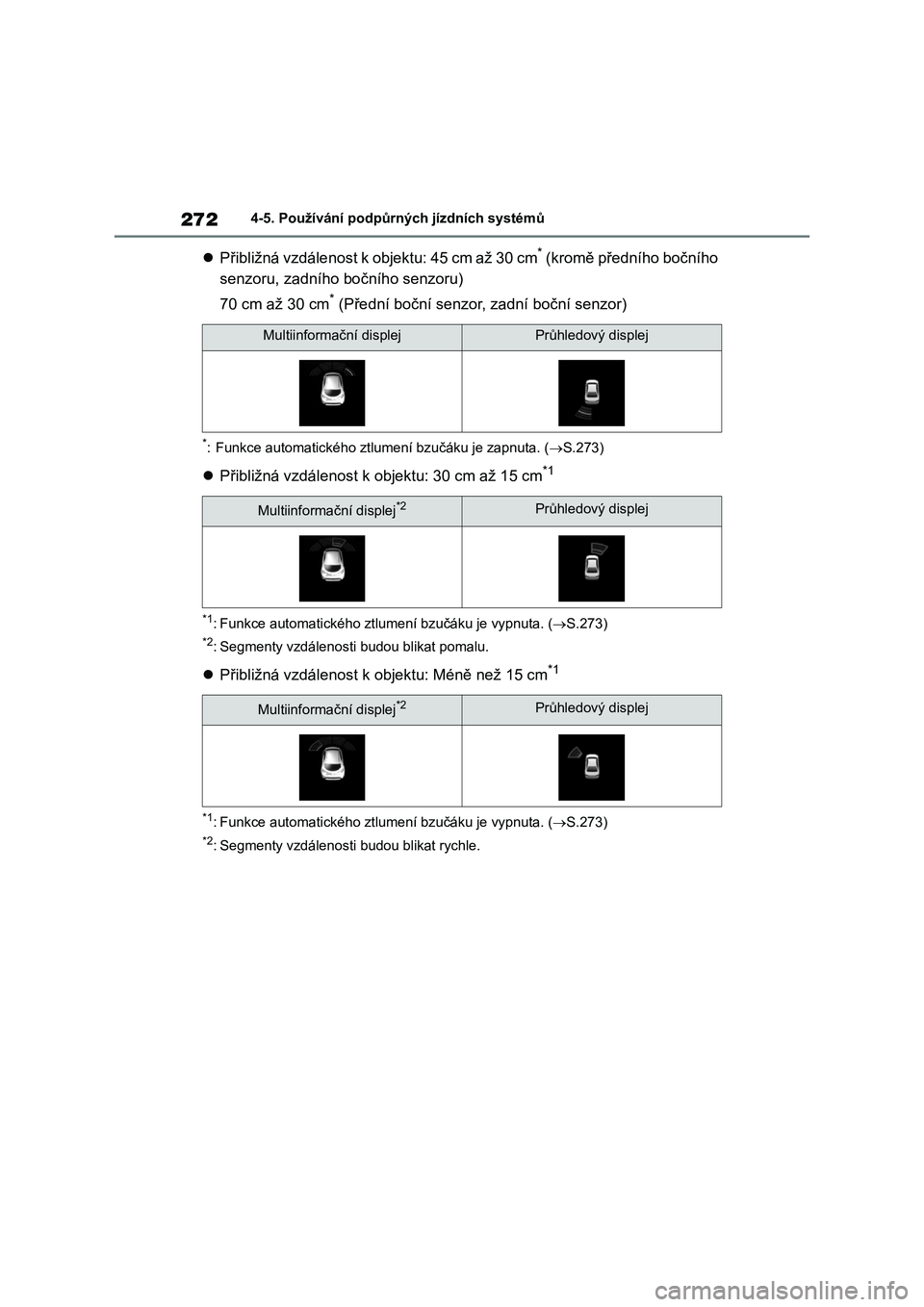

Přibližná vzdálenost k objektu: 45 cm až 30 cm* (kromě předního bočního
senzoru, zadního b očního senzoru)
70 cm až 30 cm* (Přední boční senzor, zadní boční senzor)
*: Funkce automatické ho ztlumení bzučáku je zapnuta. (S.273)
Přibližná vzdálenost k objektu: 30 cm až 15 cm*1
*1: Funkce automatického ztlumení bzučáku je vypnuta. (S.273)
*2: Segmenty vzdálenosti budou blikat pomalu.
Přibližná vzdálenost k objektu: Méně než 15 cm*1
*1: Funkce automatického ztlumení bzučáku je vypnuta. (S.273)
*2: Segmenty vzdálenosti budou blikat rychle.
Multiinformační displejPrůhledový displej
Multiinformační displej*2Průhledový displej
Multiinformační displej*2Průhledový displej

273
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Činnost bzučáku a vzdálenost
k objektu
Bzučák zní, když jsou senzory v čin-
nosti.
 Bzučák pípá rychleji, když se vo-
zidlo přibližuje k objektu. Když se
vozidlo dostane do vzdálenosti
přibližně 30 cm k objektu, bzučák
zní nepřerušovaně.
 Když jsou současně detekovány
2 objekty nebo více, zvuk bzučá-
ku odpovídá nejbližšímu objektu.
Pokud jsou jeden nebo více ob-
jektů přibližně 30 cm od vozidla,
bzučák bude op akovat dlouhý
tón, následovaný rychlým pípá-
ním.
 Funkce automatického ztlumení
bzučáku: Poté, c o bzučák začne
znít, pokud se vzdálenost mezi
vozidlem a detekovaným objek-
tem nezkrátí, bzučák bude auto-
maticky ztlumen. (Pokud je však
vzdálenost mezi vozidlem a ob-
jektem 30 cm nebo méně, tato
funkce nebude fungovat.)
■Seřízení hlasitosti bzučáku
Hlasitost bzučáku může být seříze-
na na multiinformačním displeji. Hla-
sitost bzučáků pro parkovacího
asistenta Toyota a funkci RCTA (je-li
ve výbavě) bude seřízena současně.
Pro změnu nastavení použijte spí-
nače ovládání přístroje. ( S.97)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
a pak stiskněte a držte .
3 Zvolte hlasitost a pak stiskněte
.
Každým stisknutím spínače se úroveň hlasitosti změní mezi 1, 2 a 3.
■Ztlumení bzučáku
Když je detekován nějaký objekt, na
multiinformačním di spleji se zobrazí
tlačítko ztlumení. Pro ztlumení bzu-
čáku stiskněte .
Bzučáky pro parkovacího asistenta
Toyota a funkci RCTA (je-li ve výba-
vě) budou ztlumeny současně.
Ztlumení bude zruš eno automaticky
v následujících situacích:
 Když je přesunuta řadicí páka.
 Když rychlost vozidla překročí ur-
čitou rychlost.
 Když je činnost funkce dočasně
zrušena.
 Když je činnost funkce dočasně
manuálně vypnuta.
 Když je vypnut spínač motoru.

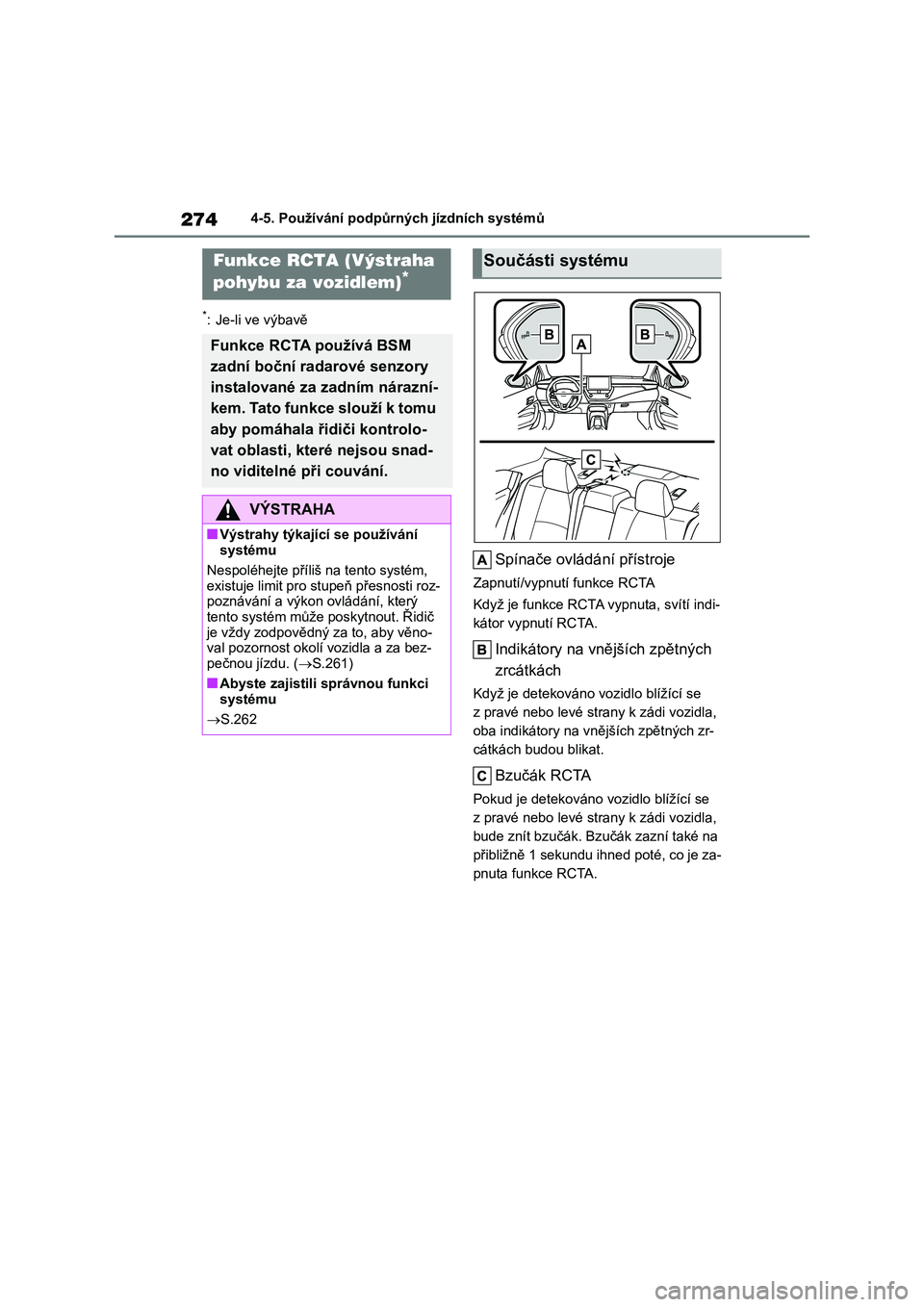

2744-5. Používání podpůrných jízdních systémů
*: Je-li ve výbavě
Spínače ovládání přístroje
Zapnutí/vypnutí funkce RCTA
Když je funkce RCTA vypnuta, svítí indi-
kátor vypnutí RCTA.
Indikátory na vnějších zpětných
zrcátkách
Když je detekováno vozidlo blížící se
z pravé nebo levé str any k zádi vozidla,
oba indikátory na vn ějších zpětných zr-
cátkách budou blikat.
Bzučák RCTA
Pokud je detekováno vozidlo blížící se
z pravé nebo levé str any k zádi vozidla,
bude znít bzučák. Bzučák zazní také na
přibližně 1 sekundu ihned poté, co je za-
pnuta funkce RCTA.
Funkce RCTA (Výstraha
pohybu za vozidlem)*
Funkce RCTA používá BSM
zadní boční radarové senzory
instalované za zadním nárazní-
kem. Tato funkce slouží k tomu
aby pomáhala ři diči kontrolo-
vat oblasti, které nejsou snad-
no viditelné při couvání.
VÝSTRAHA
■Výstrahy týkající se používání systému
Nespoléhejte příliš na tento systém,
existuje limit pro stupeň přesnosti roz- poznávání a výkon ovládání, který
tento systém může poskytnout. Řidič
je vždy zodpovědný za to, aby věno- val pozornost okolí vozidla a za bez-
pečnou jízdu. ( S.261)
■Abyste zajistili správnou funkci systému
 S.262
Součásti systému

275
4
4-5. Používání podpůrných jízdních systémů
Jízda
Pro zapnutí/vypnutí funkce RCTA
použijte spínače ovládání přístroje.
( S.97)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
"RCTA" a pak stiskněte .
Když je funkce RCT A vypnuta, rozsvítí
se indikátor vypnutí RCTA ( S.85). (Při
každém vypnutí spínače motoru a ná- sledném přepnutí do ZAPNUTO se
funkce RCTA automaticky zapne.)
■Viditelnost indikátoru na vnějším zpětném zrcátku
Při silném slunečním světle může být in-
dikátor na vnějším z pětném zrcátku ob- tížně viditelný.
■Slyšitelnost bzučáku RCTA
Bzučák RCTA může být při hlasitém hlu-
ku, např. při vysoké hlasitosti audiosys- tému, obtížn ě slyšitelný.
■Když se na multiinformačním dis-
pleji zobrazí "RCTA není k dispozici"
Na zadním nárazník u v okolí senzorů může ulpívat voda, sníh, bláto atd.
( S.262) Odstraněním vody, sněhu,
bláta atd. z okolí s enzoru na zadním ná- razníku by se měla funkce vrátit do nor-
málního stavu.
Kromě toho, funkce také nemusí fungo- vat normálně, když je používána v ex-
trémně horkém nebo chladném
prostředí.
■Zadní boční radarové senzory
 S.262
■Činnost funkce RCTA
Funkce RCTA používá zadní boční radarové senzory pro detekci vo zidel blí-
žících se z pravé nebo levé str any k zádi vozidla a upozorňuje řidiče na pří-
tomnost těchto vozidel pomocí b likání indikátorů na vnějších zpětných
zrcátkách a zvukem bzučáku.
Blížící se vozidla
Oblasti detekce blí žících se vozidel
Zapnutí/vypnutí funkce
RCTA
Funkce RCTA

2764-5. Používání podpůrných jízdních systémů
■Oblasti detekce funkce RCTA
Oblasti, ve kterých mohou být det ekována vozidla, jsou popsána níže.
Bzučák může upozornit řidiče na
rychlejší vozidla blížící se z větší
dálky.
Příklad:
■Funkce RCTA je funkční, když
Funkce RCTA funguje tehdy, pokud jsou splněny všechny z následujících podmí-
nek:
●Spínač motoru je v ZAPNUTO.
●Funkce RCTA je zapnuta.
●Řadicí páka je v R.
●Rychlost vozidla je přibližně 15 km/h
nebo nižší.
●Rychlost blíží cího se vozidla je mezi
přibližně 8 km/h a 56 km/h.
■Seřízení hlasitosti bzučáku
Hlasitost bzučáku může být seřízena na
multiinformačním displeji. Hlasitost bzu- čáků pro parkovacího asistenta Toyota
a funkci RCTA bude seřízena současně.
Pro změnu nastavení použijte spínače ovládání přístroje. ( S.97)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
"RCTA" a pak stiskněte a držte .
3 Zvolte hlasitost a pak stiskněte .
Každým stisknutím spínače se úroveň hlasitosti změní mezi 1, 2 a 3.
■Ztlumení bzučáku
Když je detekován nějaký objekt, na
multiinformačním displeji se zobrazí tla- čítko ztlumení. Pro ztlumení bzučáku
stiskněte .
Bzučáky pro parkovacího asistenta Toyota a funkci RCTA budou ztlumeny
současně.
Ztlumení bude zru šeno automaticky v následujících situacích:
●Když je přesunuta řadicí páka.
●Když rychlost vozidla překročí určitou
rychlost.
●Když je činnost fun kce dočasně zru-
šena.
●Když je činnost f unkce dočasně ma-
nuálně vypnuta.
●Když je vypnut s pínač motoru.
Rychlost blížícího
se vozidla
Přibližná vzdá-
lenost výstrahy
56 km/h (rychle)40 m
8 km/h (pomalu)5,5 m

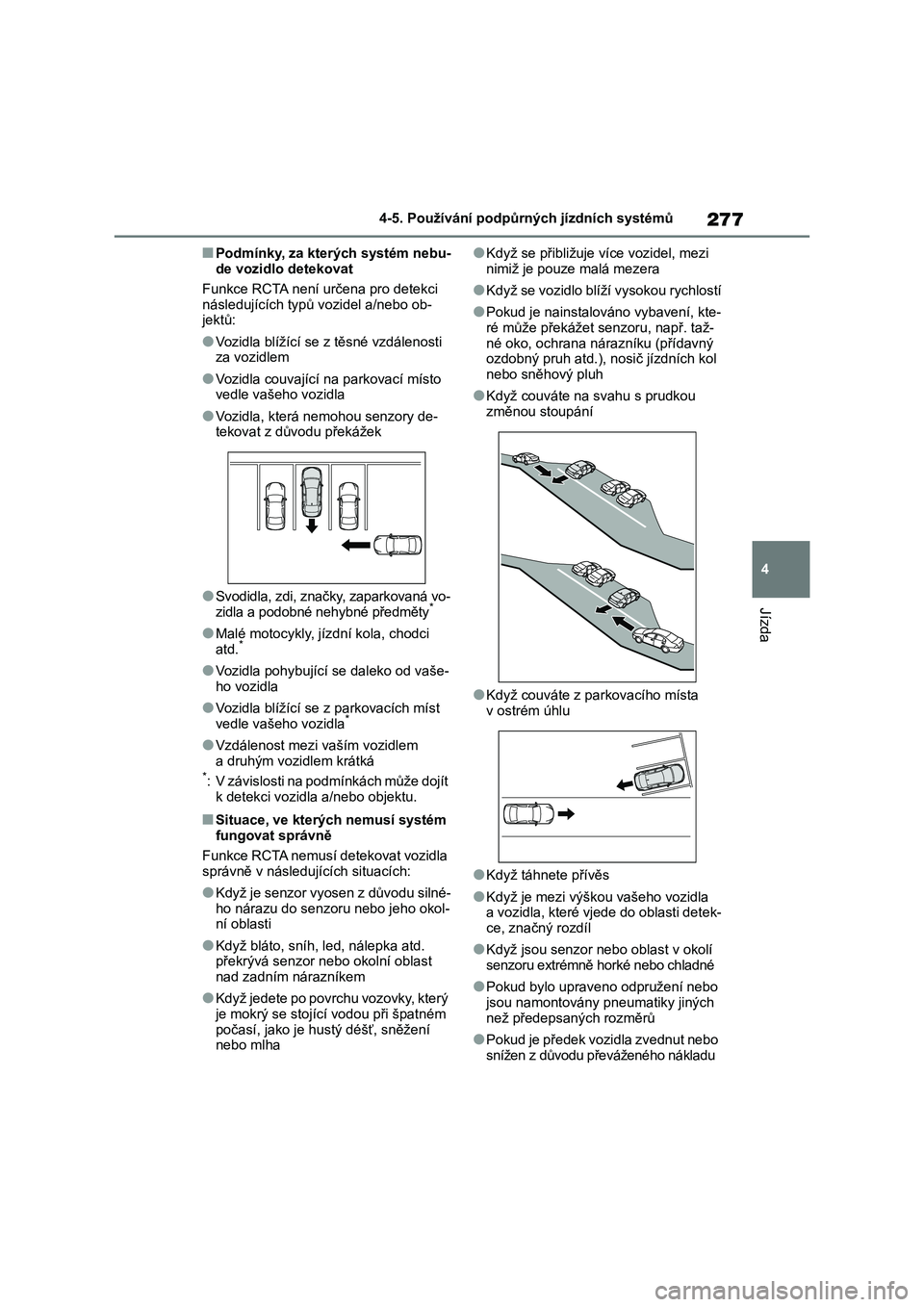

277
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Podmínky, za kterých systém nebu-
de vozidlo detekovat
Funkce RCTA není určena pro detekci
následujících typů vozidel a/nebo ob-
jektů:
●Vozidla blížící se z těsné vzdálenosti
za vozidlem
●Vozidla couvající na parkovací místo
vedle vašeho vozidla
●Vozidla, která nemohou senzory de-
tekovat z důvodu překážek
●Svodidla, zdi, značk y, zaparkovaná vo-
zidla a podobné nehybné předměty*
●Malé motocykly, jíz dní kola, chodci
atd.*
●Vozidla pohybující se daleko od vaše-
ho vozidla
●Vozidla blížící se z parkovacích míst
vedle vašeho vozidla*
●Vzdálenost mezi vaším vozidlem
a druhým vozidlem krátká*: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Situace, ve kterých nemusí systém
fungovat správně
Funkce RCTA nemusí detekovat vozidla
správně v následujících situacích:
●Když je senzor vyosen z důvodu silné-
ho nárazu do senzoru nebo jeho okol-
ní oblasti
●Když bláto, sníh, led, nálepka atd.
překrývá senzor nebo okolní oblast
nad zadním nárazníkem
●Když jedete po povrchu vozovky, který
je mokrý se stojící vodou při špatném počasí, jako je hustý déšť, sněžení
nebo mlha
●Když se přibližuje více vozidel, mezi
nimiž je pouze malá mezera
●Když se vozidlo blíží vysokou rychlostí
●Pokud je nainstalováno vybavení, kte-
ré může překážet senzoru, např. taž-
né oko, ochrana nárazníku (přídavný ozdobný pruh atd.), n osič jízdních kol
nebo sněhový pluh
●Když couváte na svahu s prudkou
změnou stoupání
●Když couváte z parkovacího místa
v ostrém úhlu
●Když táhnete přívěs
●Když je mezi výškou vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné
●Pokud bylo upraveno odpružení nebo
jsou namontovány pneumatiky jiných než předepsaných rozměrů
●Pokud je předek vozidla zvednut nebo snížen z důvodu převáženého nákladu

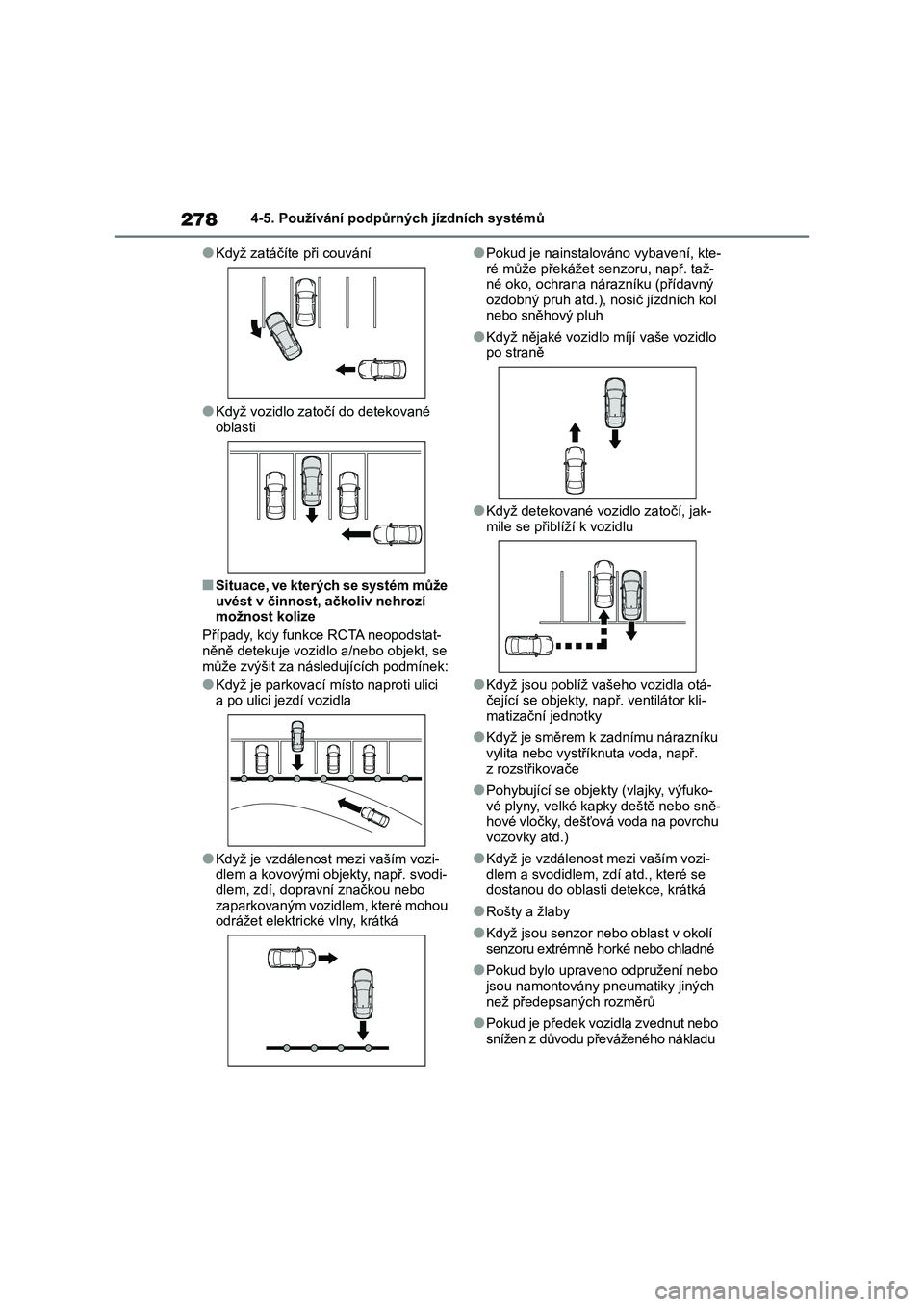

2784-5. Používání podpůrných jízdních systémů
●Když zatáčíte při couvání
●Když vozidlo zatočí do detekované oblasti
■Situace, ve kterých se systém může
uvést v činnost, ačkoliv nehrozí možnost kolize
Případy, kdy funkce RCTA neopodstat-
něně detekuje vozidlo a/nebo objekt, se
může zvýšit za násle dujících podmínek:
●Když je parkovací místo naproti ulici a po ulici jezdí vozidla
●Když je vzdálenost mezi vaším vozi-
dlem a kovovými objekty, např. svodi- dlem, zdí, dopravní značkou nebo
zaparkovaným vozidlem, které mohou
odrážet elektrické vlny, krátká
●Pokud je nainstalováno vybavení, kte-
ré může překážet senzoru, např. taž- né oko, ochrana nárazníku (přídavný
ozdobný pruh atd.), n osič jízdních kol
nebo sněhový pluh
●Když nějaké vozidlo m íjí vaše vozidlo
po straně
●Když detekova né vozidlo zatočí, jak-
mile se přiblíží k vozidlu
●Když jsou poblíž vašeho vozidla otá- čející se objekty, např. ventilátor kli-
matizační jednotky
●Když je směrem k zadnímu nárazníku
vylita nebo vystříkn uta voda, např.
z rozstřikovače
●Pohybující se objekty (vlajky, výfuko-
vé plyny, velké kapky deště nebo sně- hové vločky, dešťová voda na povrchu
vozovky atd.)
●Když je vzdálenost mezi vaším vozi-
dlem a svodidlem, z dí atd., které se
dostanou do oblasti detekce, krátká
●Rošty a žlaby
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné
●Pokud bylo upraveno odpružení nebo
jsou namontovány pneumatiky jiných
než předepsaných rozměrů
●Pokud je předek vozidla zvednut nebo
snížen z důvodu převáženého nákladu
