TOYOTA COROLLA 2023 Manuel du propriétaire (in French)

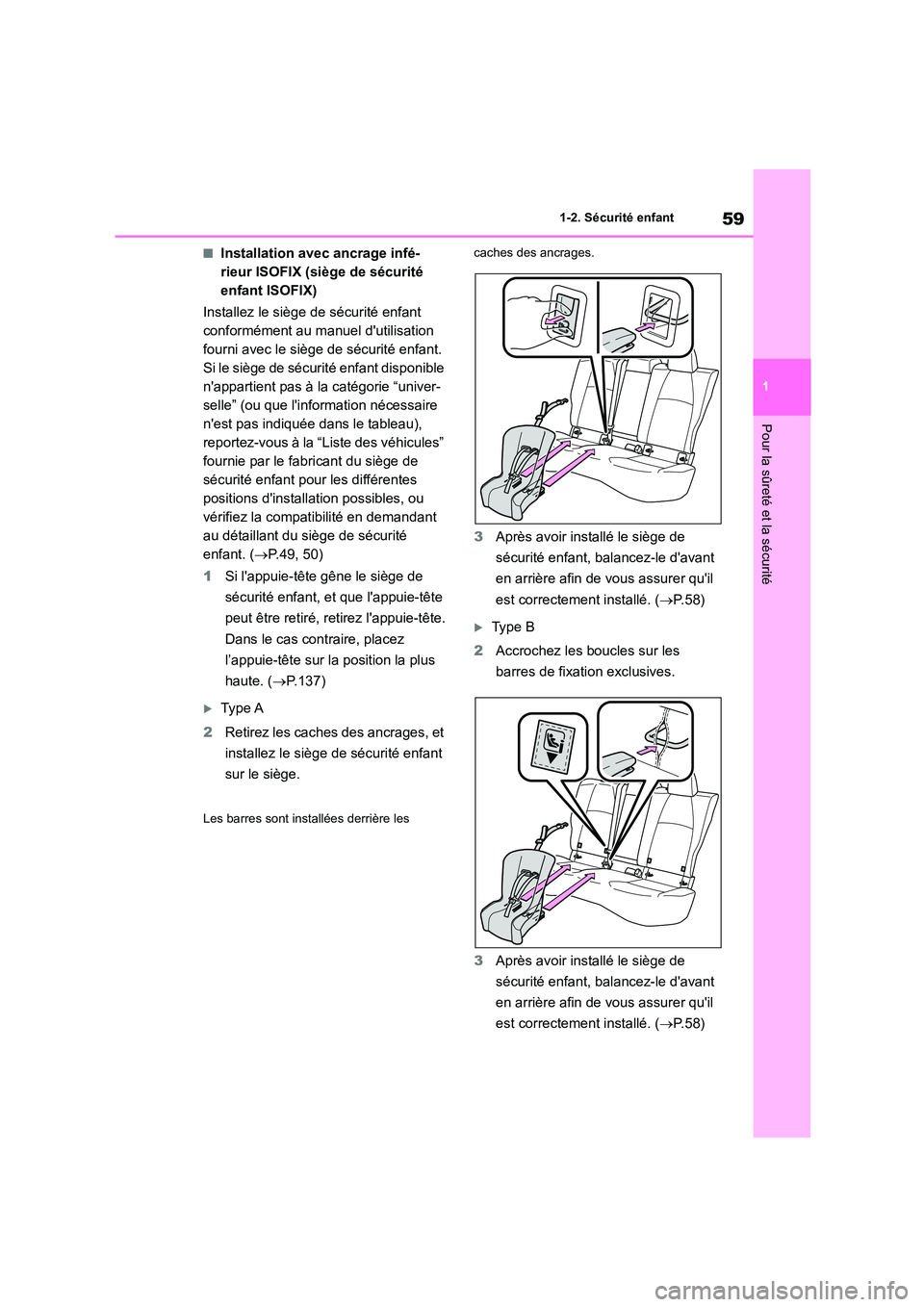

59
1
1-2. Sécurité enfant
Pour la sûreté et la sécurité
■Installation avec ancrage infé-
rieur ISOFIX (siège de sécurité
enfant ISOFIX)
Installez le siège de sécurité enfant
conformément au manuel d'utilisation
fourni avec le siège de sécurité enfant.
Si le siège de sécurité enfant disponible
n'appartient pas à la catégorie “univer-
selle” (ou que l'information nécessaire
n'est pas indiquée dans le tableau),
reportez-vous à la “Liste des véhicules”
fournie par le fabricant du siège de
sécurité enfant pour les différentes
positions d'installation possibles, ou
vérifiez la compatibilité en demandant
au détaillant du siège de sécurité
enfant. ( P.49, 50)
1 Si l'appuie-tête gêne le siège de
sécurité enfant, et que l'appuie-tête
peut être retiré, retirez l'appuie-tête.
Dans le cas contraire, placez
l’appuie-tête sur la position la plus
haute. ( P.137)
Type A
2 Retirez les caches des ancrages, et
installez le siège de sécurité enfant
sur le siège.
Les barres sont installées derrière les
caches des ancrages.
3 Après avoir installé le siège de
sécurité enfant, balancez-le d'avant
en arrière afin de vous assurer qu'il
est correctement installé. ( P. 5 8 )
Ty p e B
2 Accrochez les boucles sur les
barres de fixation exclusives.
3 Après avoir installé le siège de
sécurité enfant, balancez-le d'avant
en arrière afin de vous assurer qu'il
est correctement installé. ( P. 5 8 )

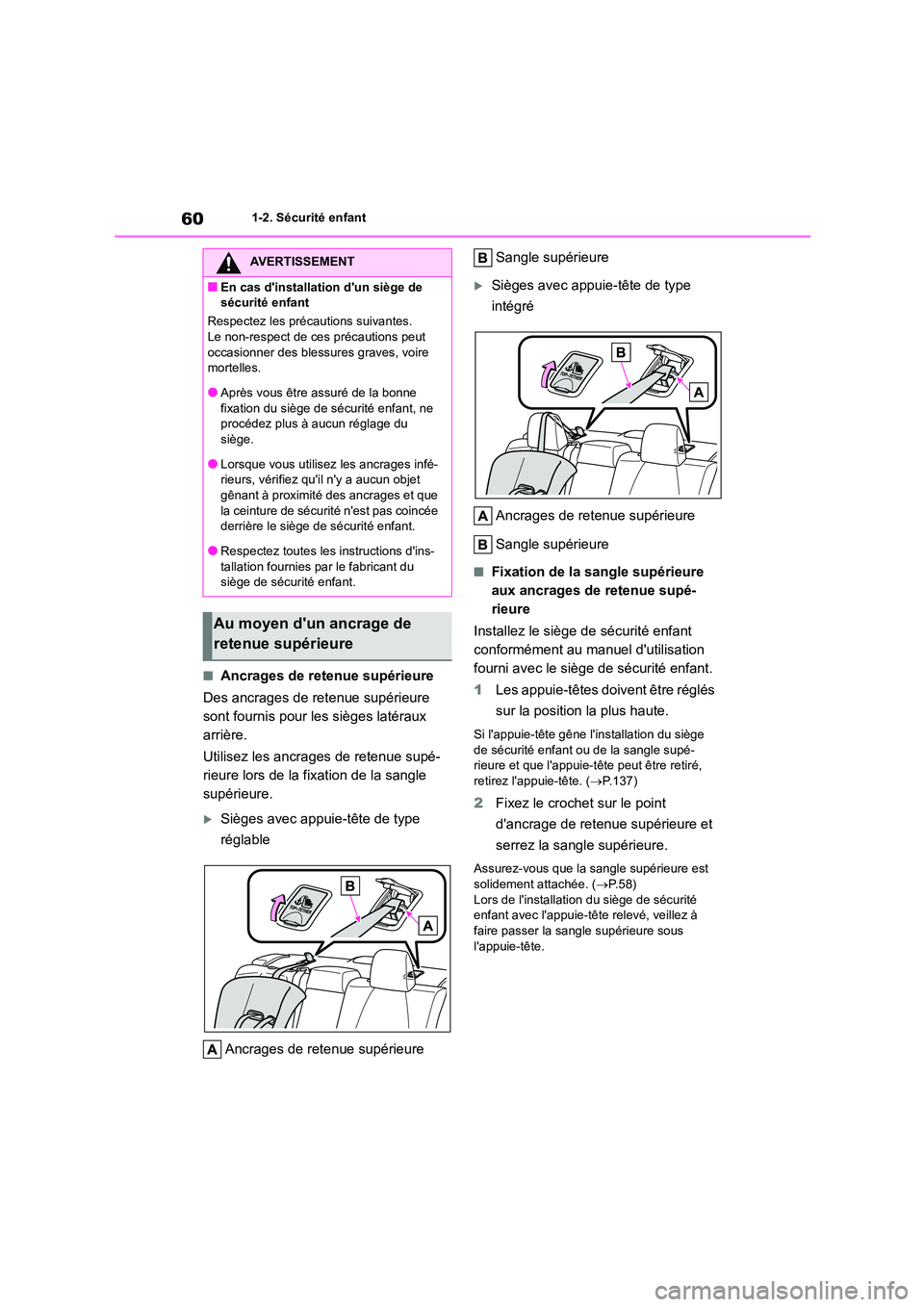

601-2. Sécurité enfant
■Ancrages de retenue supérieure
Des ancrages de retenue supérieure
sont fournis pour les sièges latéraux
arrière.
Utilisez les ancrages de retenue supé-
rieure lors de la fixation de la sangle
supérieure.
Sièges avec appuie-tête de type
réglable
Ancrages de retenue supérieure
Sangle supérieure
Sièges avec appuie-tête de type
intégré
Ancrages de retenue supérieure
Sangle supérieure
■Fixation de la sangle supérieure
aux ancrages de retenue supé-
rieure
Installez le siège de sécurité enfant
conformément au manuel d'utilisation
fourni avec le siège de sécurité enfant.
1 Les appuie-têtes doivent être réglés
sur la position la plus haute.
Si l'appuie-tête gêne l' installation du siège
de sécurité enfant ou de la sangle supé-
rieure et que l'appuie-tête peut être retiré, retirez l'appuie-tête. ( P.137)
2Fixez le crochet sur le point
d'ancrage de retenue supérieure et
serrez la sangle supérieure.
Assurez-vous que la sangle supérieure est
solidement attachée. ( P. 5 8 ) Lors de l'installation du siège de sécurité
enfant avec l'appuie-tête relevé, veillez à
faire passer la sangle supérieure sous l'appuie-tête.
AVERTISSEMENT
■En cas d'installation d'un siège de
sécurité enfant
Respectez les précautions suivantes.
Le non-respect de ces précautions peut occasionner des bles sures graves, voire
mortelles.
●Après vous être assuré de la bonne fixation du siège de sécurité enfant, ne
procédez plus à aucun réglage du
siège.
●Lorsque vous utilisez les ancrages infé-
rieurs, vérifiez qu'il n'y a aucun objet
gênant à proximité des ancrages et que la ceinture de sécurité n'est pas coincée
derrière le siège de sécurité enfant.
●Respectez toutes les instructions d'ins- tallation fournies par le fabricant du
siège de sécurité enfant.
Au moyen d'un ancrage de
retenue supérieure

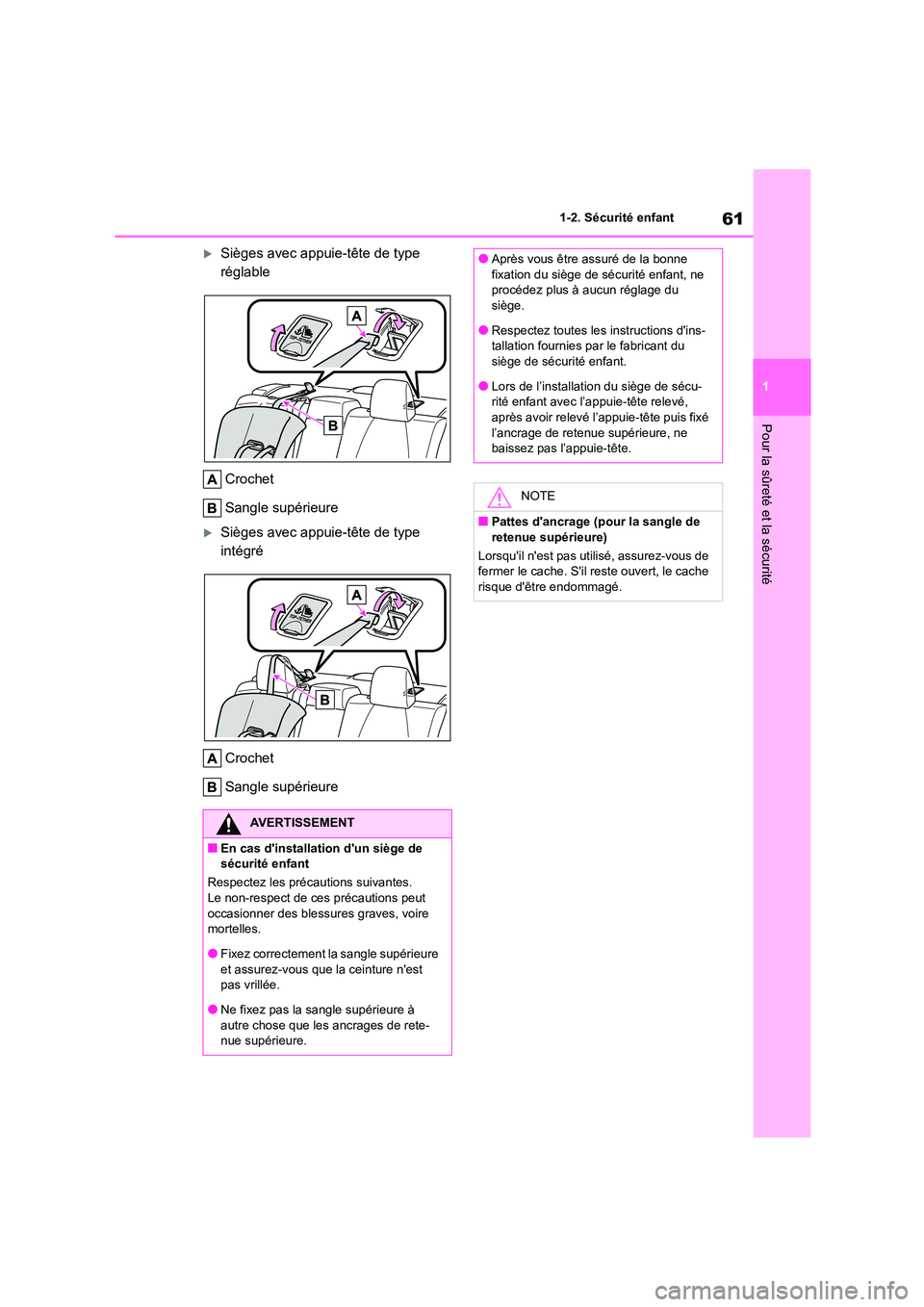

61
1
1-2. Sécurité enfant
Pour la sûreté et la sécurité
Sièges avec appuie-tête de type
réglable
Crochet
Sangle supérieure
Sièges avec appuie-tête de type
intégré
Crochet
Sangle supérieure
AVERTISSEMENT
■En cas d'installation d'un siège de
sécurité enfant
Respectez les précautions suivantes.
Le non-respect de ces précautions peut occasionner des bles sures graves, voire
mortelles.
●Fixez correctement la sangle supérieure et assurez-vous que la ceinture n'est
pas vrillée.
●Ne fixez pas la sangle supérieure à autre chose que les ancrages de rete-
nue supérieure.
●Après vous être assuré de la bonne
fixation du siège de sécurité enfant, ne
procédez plus à aucun réglage du siège.
●Respectez toutes les instructions d'ins-
tallation fournies par le fabricant du siège de sécurité enfant.
●Lors de l’installation du siège de sécu-
rité enfant avec l’appuie-tête relevé,
après avoir relevé l’appuie-tête puis fixé l’ancrage de retenue supérieure, ne
baissez pas l’appuie-tête.
NOTE
■Pattes d'ancrage (pour la sangle de
retenue supérieure)
Lorsqu'il n'est pas util isé, assurez-vous de fermer le cache. S'il reste ouvert, le cache
risque d'être endommagé.

621-3. Aide d'urgence
1-3.Aide d'urgence
*1: Sur modèles équipés
*2: Fonctionne dans la zone de couverture
eCall. Le nom du système diffère selon le
pays.
Type A
Microphone
Bouton “SOS”*
Témoins indicateurs
Haut-parleur
Ty p e B
Microphone
Bouton “SOS”*
Témoins indicateurs
Haut-parleur
*: Ce bouton est destiné à la communication
avec l'opérateur du système eCall.
D'autres boutons SOS disponibles dans
d'autres systèmes d'un véhicule à moteur
ne sont pas associés au dispositif et ne
sont pas destinés à la communication
avec l'opérateur du système eCall.
■Appels d'urgence automatiques
Si un airbag se déploie, le système est
conçu pour appeler automatiquement
le centre de commande eCall.* L'opéra-
teur qui répond, reçoit l'emplacement
du véhicule, l'heure de l'incident et le
VIN du véhicule, et tente d'entrer en
communication vocale avec les occu-
pants du véhicule pour évaluer la situa-
eCall*1, 2
eCall est un service télématique
qui utilise les données du système
global de navigation par satellite
(GNSS) et une technologie cellu-
laire intégrée pour permettre la
réalisation des appels d'urgence
suivants: Appels d'urgence auto-
matiques (notification automa-
tique de collision) et appels
d'urgence manuels (en appuyant
sur le bouton “SOS”). Ce service
est requis par les règlements de
l'Union européenne.
Composants du système
Services de notifications
d'urgence

63

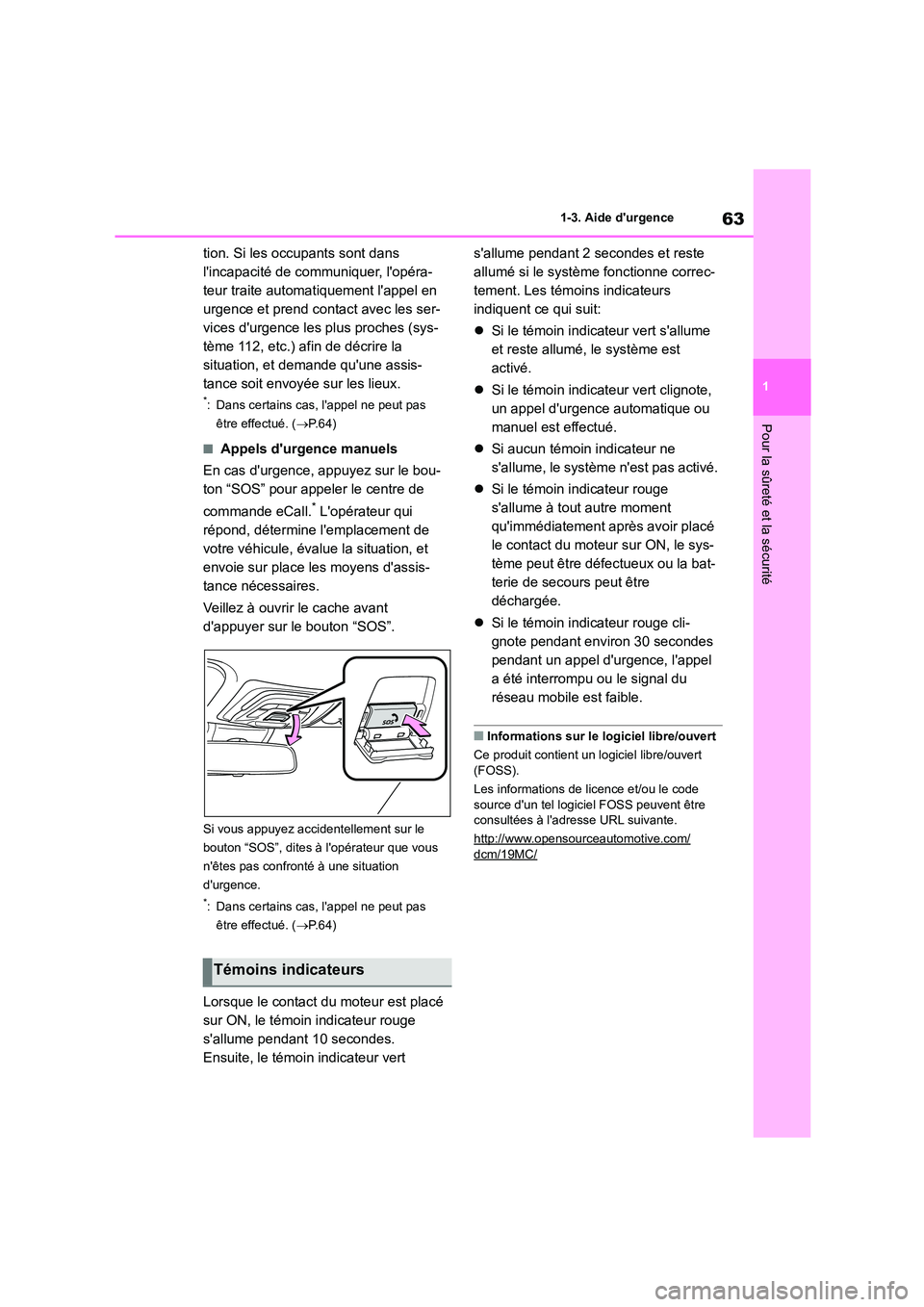

1
1-3. Aide d'urgence
Pour la sûreté et la sécurité
tion. Si les occupants sont dans
l'incapacité de communiquer, l'opéra-
teur traite automatiquement l'appel en
urgence et prend contact avec les ser-
vices d'urgence les plus proches (sys-
tème 112, etc.) afin de décrire la
situation, et demande qu'une assis-
tance soit envoyée sur les lieux.
*: Dans certains cas, l'appel ne peut pas
être effectué. ( P. 6 4 )
■Appels d'urgence manuels
En cas d'urgence, appuyez sur le bou-
ton “SOS” pour appeler le centre de
commande eCall.* L'opérateur qui
répond, détermine l'emplacement de
votre véhicule, évalue la situation, et
envoie sur place les moyens d'assis-
tance nécessaires.
Veillez à ouvrir le cache avant
d'appuyer sur le bouton “SOS”.
Si vous appuyez accidentellement sur le
bouton “SOS”, dites à l'opérateur que vous
n'êtes pas confronté à une situation
d'urgence.
*: Dans certains cas, l'appel ne peut pas
être effectué. ( P. 6 4 )
Lorsque le contact du moteur est placé
sur ON, le témoin indicateur rouge
s'allume pendant 10 secondes.
Ensuite, le témoin indicateur vert
s'allume pendant 2 secondes et reste
allumé si le système fonctionne correc-
tement. Les témoins indicateurs
indiquent ce qui suit:
 Si le témoin indicateur vert s'allume
et reste allumé , le système est
activé.
 Si le témoin indicateur vert clignote,
un appel d'urgence automatique ou
manuel est effectué.
 Si aucun témoin indicateur ne
s'allume, le système n'est pas activé.
 Si le témoin indicateur rouge
s'allume à tout autre moment
qu'immédiatement après avoir placé
le contact du moteur sur ON, le sys-
tème peut être défectueux ou la bat-
terie de secours peut être
déchargée.
 Si le témoin indicateur rouge cli-
gnote pendant environ 30 secondes
pendant un appel d'urgence, l'appel
a été interrompu ou le signal du
réseau mobile est faible.
■Informations sur le logiciel libre/ouvert
Ce produit contient un logiciel libre/ouvert (FOSS).
Les informations de licence et/ou le code
source d'un tel logiciel FOSS peuvent être
consultées à l'adresse URL suivante.
http://www.opensourceautomotive.com/dcm/19MC/
Témoins indicateurs

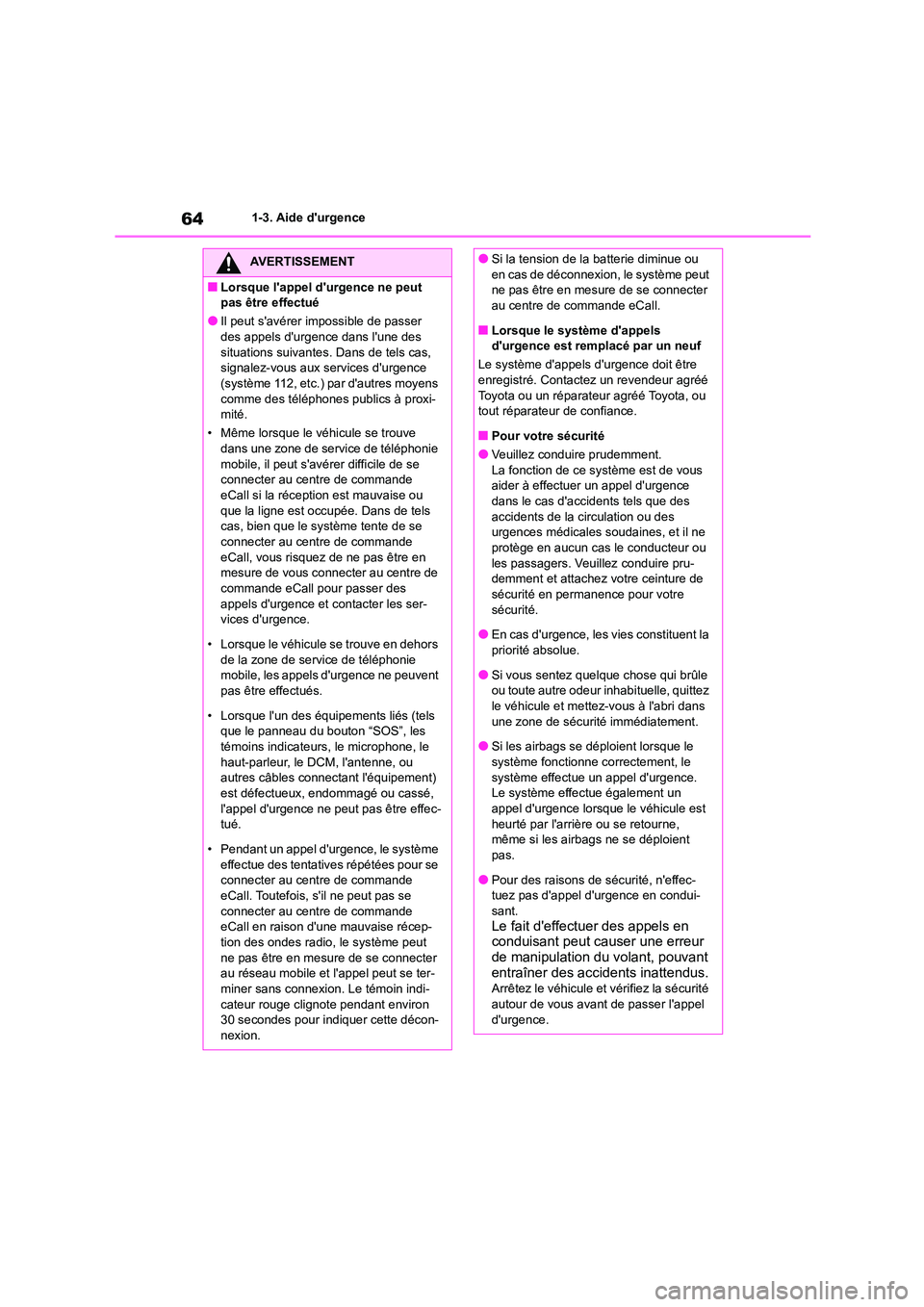

641-3. Aide d'urgence
AVERTISSEMENT
■Lorsque l'appel d'urgence ne peut
pas être effectué
●Il peut s'avérer impossible de passer
des appels d'urgence dans l'une des situations suivantes. Dans de tels cas,
signalez-vous aux se rvices d'urgence
(système 112, etc.) par d'autres moyens comme des téléphones publics à proxi-
mité.
• Même lorsque le véhicule se trouve
dans une zone de service de téléphonie mobile, il peut s'avérer difficile de se
connecter au centre de commande
eCall si la réception est mauvaise ou que la ligne est occupée. Dans de tels
cas, bien que le système tente de se
connecter au centre de commande eCall, vous risquez de ne pas être en
mesure de vous connecter au centre de
commande eCall pour passer des appels d'urgence et contacter les ser-
vices d'urgence.
• Lorsque le véhicule se trouve en dehors de la zone de service de téléphonie
mobile, les appels d'urgence ne peuvent
pas être effectués.
• Lorsque l'un des équipements liés (tels que le panneau du bouton “SOS”, les
témoins indicateurs, le microphone, le
haut-parleur, le DCM, l'antenne, ou autres câbles connectant l'équipement)
est défectueux, endommagé ou cassé,
l'appel d'urgence ne peut pas être effec- tué.
• Pendant un appel d'urgence, le système
effectue des tentatives répétées pour se connecter au centre de commande
eCall. Toutefois, s'il ne peut pas se
connecter au centre de commande eCall en raison d'une mauvaise récep-
tion des ondes radio, le système peut
ne pas être en mesure de se connecter au réseau mobile et l'appel peut se ter-
miner sans connexion. Le témoin indi-
cateur rouge clignote pendant environ 30 secondes pour indiquer cette décon-
nexion.
●Si la tension de la batterie diminue ou
en cas de déconnexion, le système peut
ne pas être en mesure de se connecter au centre de commande eCall.
■Lorsque le système d'appels
d'urgence est remplacé par un neuf
Le système d'appels d'urgence doit être enregistré. Contactez un revendeur agréé
Toyota ou un réparateur agréé Toyota, ou
tout réparateur de confiance.
■Pour votre sécurité
●Veuillez conduire prudemment. La fonction de ce système est de vous
aider à effectuer un appel d'urgence
dans le cas d'accidents tels que des accidents de la circulation ou des
urgences médicales soudaines, et il ne
protège en aucun cas le conducteur ou les passagers. Veuillez conduire pru-
demment et attachez votre ceinture de
sécurité en permanence pour votre sécurité.
●En cas d'urgence, les vies constituent la
priorité absolue.
●Si vous sentez quel que chose qui brûle
ou toute autre odeur inhabituelle, quittez
le véhicule et mettez-vous à l'abri dans une zone de sécurité immédiatement.
●Si les airbags se déploient lorsque le
système fonctionne correctement, le système effectue un appel d'urgence.
Le système effectue également un
appel d'urgence lorsque le véhicule est heurté par l'arrière ou se retourne,
même si les airbags ne se déploient
pas.
●Pour des raisons de sécurité, n'effec-
tuez pas d'appel d'urgence en condui-
sant.Le fait d'effectuer des appels en
conduisant peut causer une erreur
de manipulation du volant, pouvant entraîner des accidents inattendus.
Arrêtez le véhicule et vérifiez la sécurité
autour de vous avant de passer l'appel d'urgence.

65
1
1-3. Aide d'urgence
Pour la sûreté et la sécurité

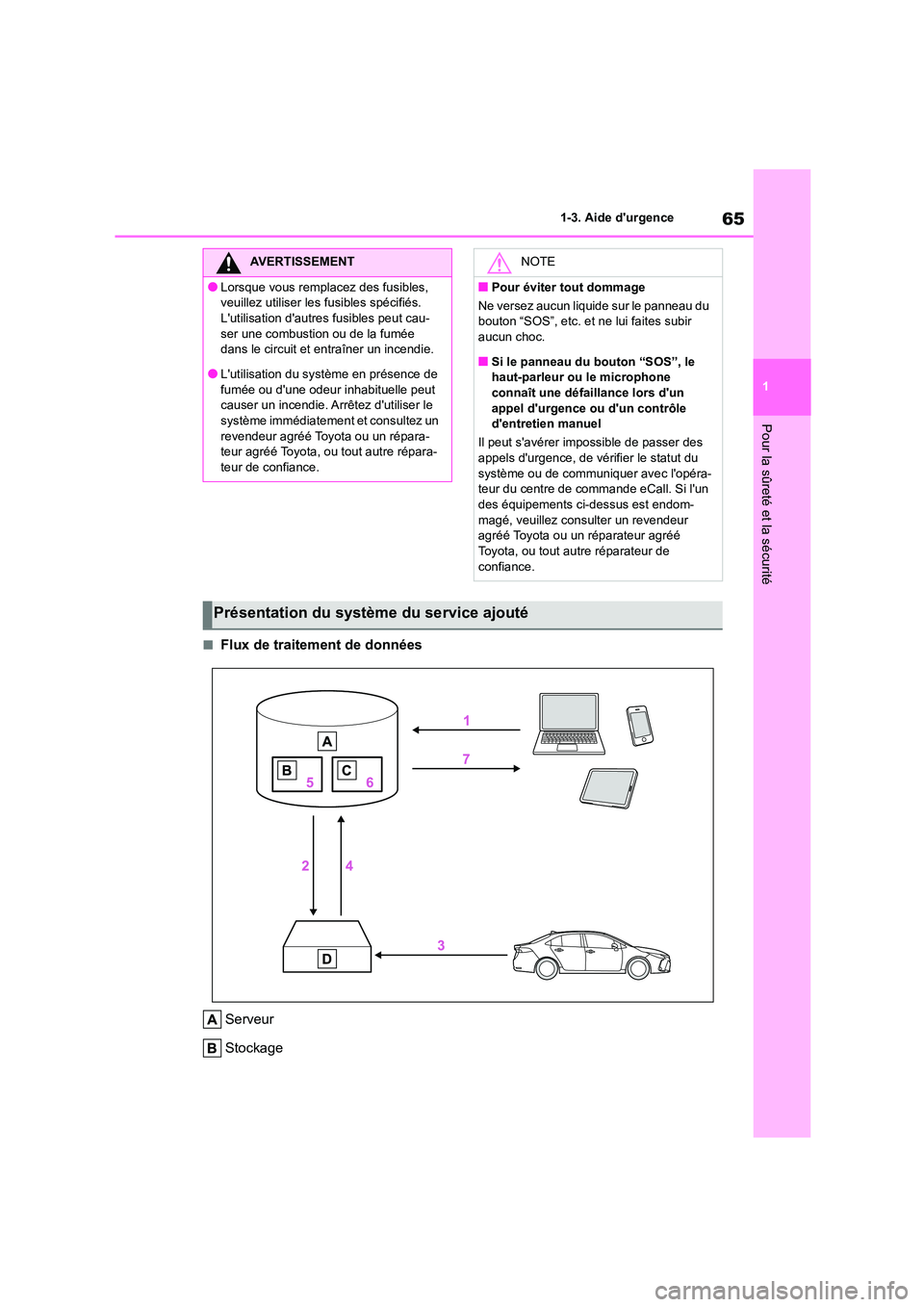

■Flux de traitement de données
Serveur
Stockage
AVERTISSEMENT
●Lorsque vous remplacez des fusibles,
veuillez utiliser les fusibles spécifiés.
L'utilisation d'autres fusibles peut cau- ser une combustion ou de la fumée
dans le circuit et entraîner un incendie.
●L'utilisation du système en présence de fumée ou d'une odeur inhabituelle peut
causer un incendie. A rrêtez d'utiliser le
système immédiatement et consultez un revendeur agréé Toyota ou un répara-
teur agréé Toyota, ou tout autre répara-
teur de confiance.
NOTE
■Pour éviter tout dommage
Ne versez aucun liquide sur le panneau du
bouton “SOS”, etc. et ne lui faites subir
aucun choc.
■Si le panneau du bouton “SOS”, le
haut-parleur ou le microphone
connaît une défaillance lors d'un appel d'urgence ou d'un contrôle
d'entretien manuel
Il peut s'avérer impossible de passer des
appels d'urgence, de vérifier le statut du système ou de communiquer avec l'opéra-
teur du centre de commande eCall. Si l'un
des équipements ci-dessus est endom- magé, veuillez consulter un revendeur
agréé Toyota ou un réparateur agréé
Toyota, ou tout autre réparateur de confiance.
Présentation du système du service ajouté

661-3. Aide d'urgence

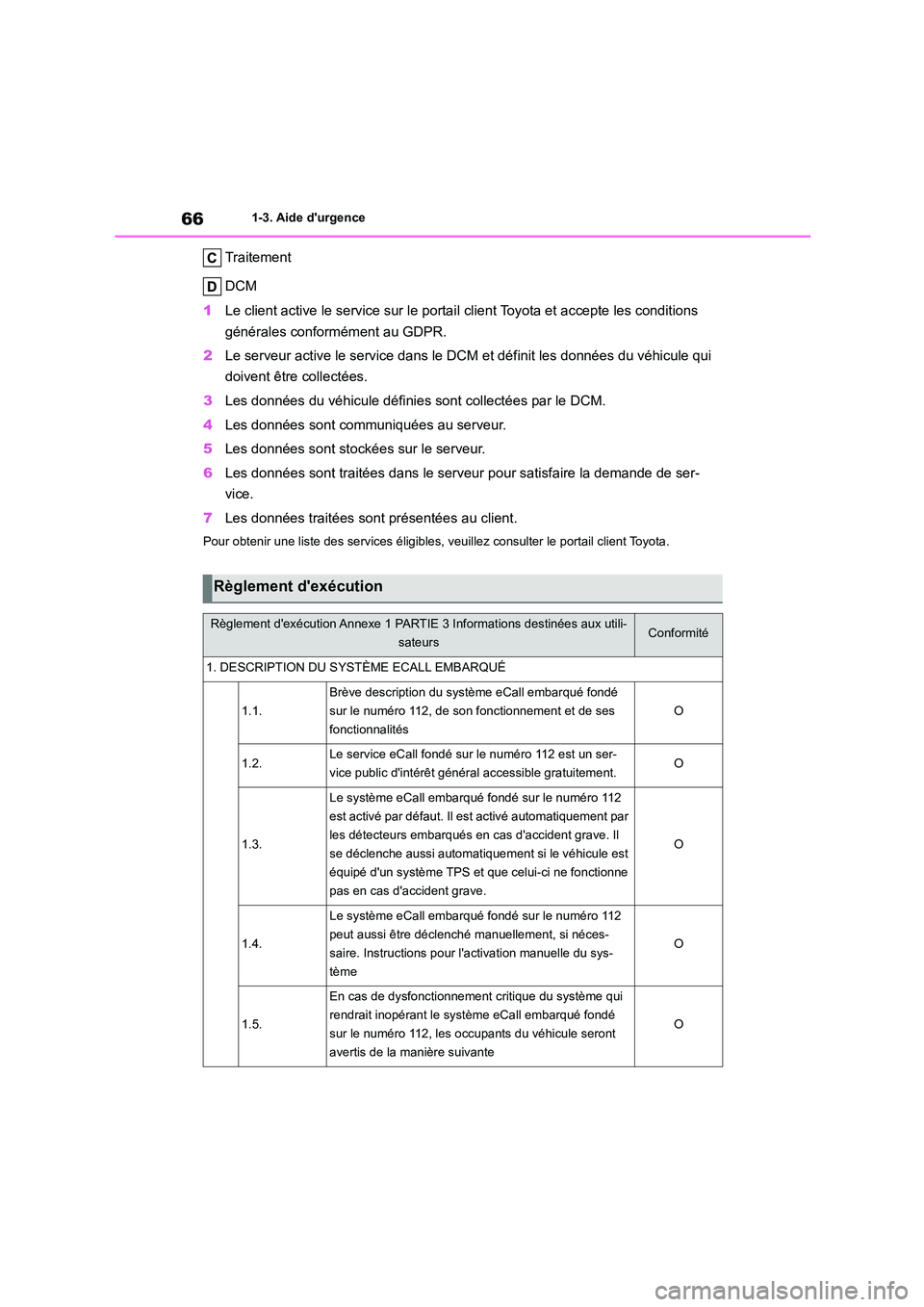

Traitement
DCM
1 Le client active le service sur le portail client Toyota et accepte les conditions
générales conformément au GDPR.
2 Le serveur active le service dans le DCM et définit les données du véhicule qui
doivent être collectées.
3 Les données du véhicule définies sont collectées par le DCM.
4 Les données sont communiquées au serveur.
5 Les données sont stockées sur le serveur.
6 Les données sont traitées dans le serveur pour satisfaire la demande de ser-
vice.
7 Les données traitées sont présentées au client.
Pour obtenir une liste des services éligibles, veuillez consulter le portail client Toyota.
Règlement d'exécution
Règlement d'exécution Annexe 1 PARTIE 3 Informations destinées aux utili-
sateursConformité
1. DESCRIPTION DU SYSTÈME ECALL EMBARQUÉ
1.1.
Brève description du système eCall embarqué fondé
sur le numéro 112, de son fonctionnement et de ses
fonctionnalités
O
1.2.Le service eCall fondé sur le numéro 112 est un ser-
vice public d'intérêt général accessible gratuitement.O
1.3.
Le système eCall embarqué fondé sur le numéro 112
est activé par défaut. Il es t activé automatiquement par
les détecteurs embarqués en cas d'accident grave. Il
se déclenche aussi automatiquement si le véhicule est
équipé d'un système TPS et que celui-ci ne fonctionne
pas en cas d'accident grave.
O
1.4.
Le système eCall embarqué fondé sur le numéro 112
peut aussi être déclenché manuellement, si néces-
saire. Instructions pour l'activation manuelle du sys-
tème
O
1.5.
En cas de dysfonctionnement critique du système qui
rendrait inopérant le système eCall embarqué fondé
sur le numéro 112, les occupants du véhicule seront
avertis de la manière suivante
O

67
1
1-3. Aide d'urgence
Pour la sûreté et la sécurité

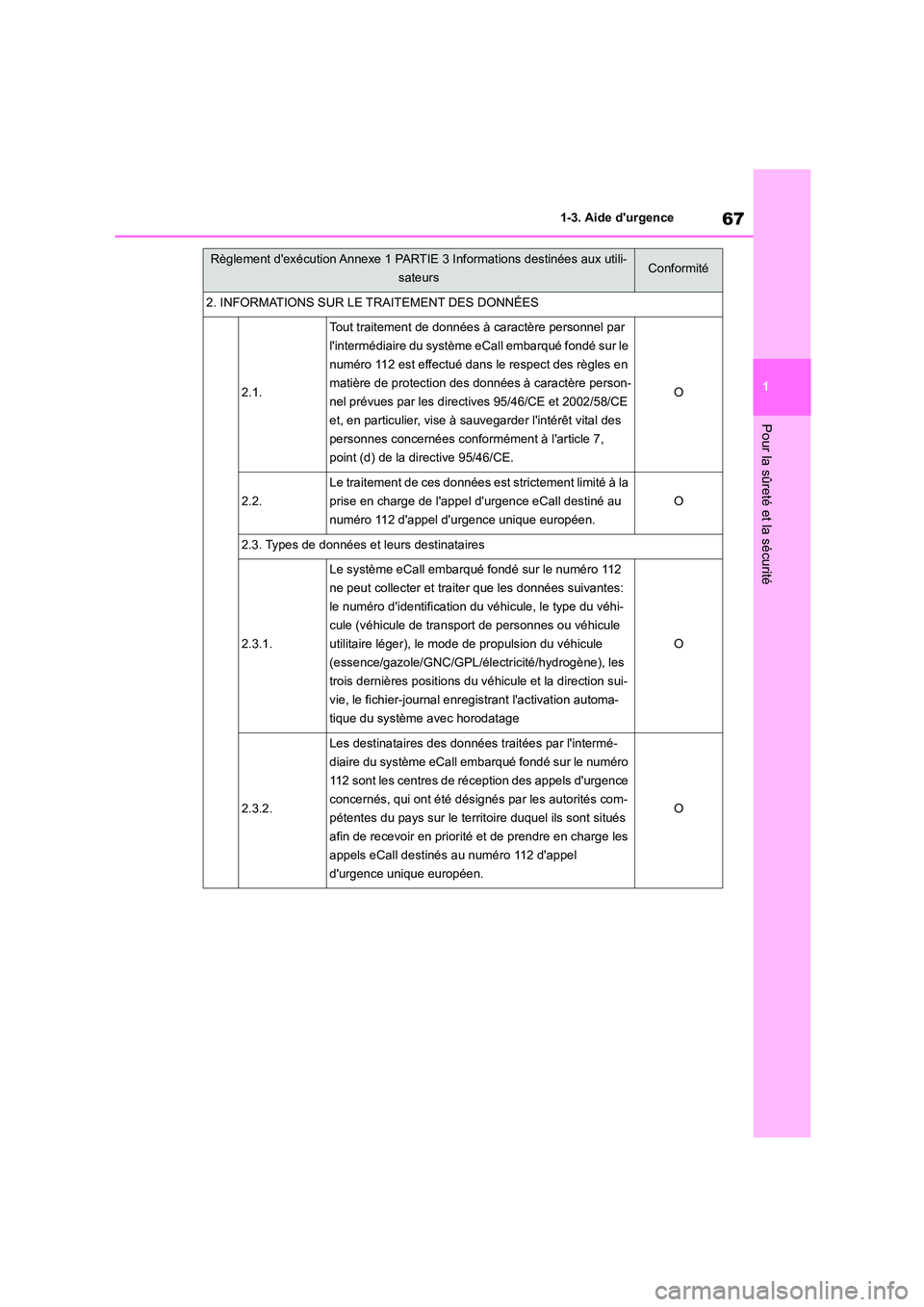

2. INFORMATIONS SUR LE TRAITEMENT DES DONNÉES
2.1.
Tout traitement de données à caractère personnel par
l'intermédiaire du système eCall embarqué fondé sur le
numéro 112 est effectué dans le respect des règles en
matière de protection des données à caractère person-
nel prévues par les directives 95/46/CE et 2002/58/CE
et, en particulier, vise à sauvegarder l'intérêt vital des
personnes concernées confor mément à l'article 7,
point (d) de la directive 95/46/CE.
O
2.2.
Le traitement de ces données est strictement limité à la
prise en charge de l'appel d'urgence eCall destiné au
numéro 112 d'appel d'urgence unique européen.
O
2.3. Types de données et leurs destinataires
2.3.1.
Le système eCall embarqué fondé sur le numéro 112
ne peut collecter et traiter que les données suivantes:
le numéro d'identification du véhicule, le type du véhi-
cule (véhicule de transport de personnes ou véhicule
utilitaire léger), le m ode de propulsion du véhicule
(essence/gazole/GNC/GPL/él ectricité/hydrogène), les
trois dernières positions du v éhicule et la direction sui-
vie, le fichier-journal enregi strant l'activation automa-
tique du système avec horodatage
O
2.3.2.
Les destinataires des données traitées par l'intermé-
diaire du système eCall embarqué fondé sur le numéro
112 sont les centres de ré ception des appels d'urgence
concernés, qui ont été dési gnés par les autorités com-
pétentes du pays sur le territoire duquel ils sont situés
afin de recevoir en priorité et de prendre en charge les
appels eCall destinés au numéro 112 d'appel
d'urgence unique européen.
O
Règlement d'exécution Annexe 1 PARTIE 3 Informations destinées aux utili-
sateursConformité

681-3. Aide d'urgence

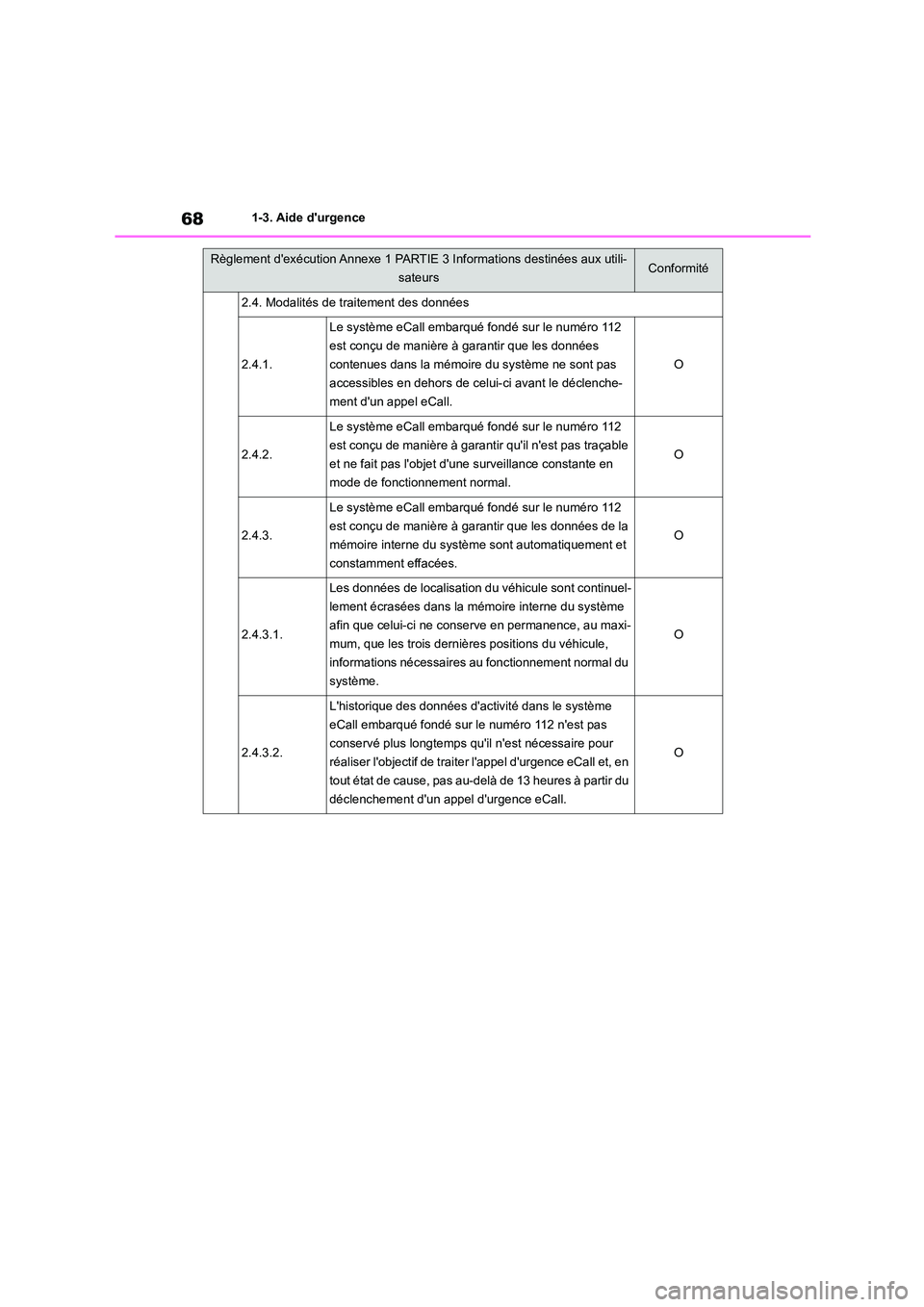

2.4. Modalités de traitement des données
2.4.1.
Le système eCall embarqué fondé sur le numéro 112
est conçu de manière à garantir que les données
contenues dans la mémoire du système ne sont pas
accessibles en dehors de celui-ci avant le déclenche-
ment d'un appel eCall.
O
2.4.2.
Le système eCall embarqué fondé sur le numéro 112
est conçu de manière à garant ir qu'il n'est pas traçable
et ne fait pas l'objet d'une surveillance constante en
mode de fonctionnement normal.
O
2.4.3.
Le système eCall embarqué fondé sur le numéro 112
est conçu de manière à garantir que les données de la
mémoire interne du système sont automatiquement et
constamment effacées.
O
2.4.3.1.
Les données de localisation du véhicule sont continuel-
lement écrasées dans la mémoire interne du système
afin que celui-ci ne conserve en permanence, au maxi-
mum, que les trois dernières positions du véhicule,
informations nécessaires au fonctionnement normal du
système.
O
2.4.3.2.
L'historique des données d'activité dans le système
eCall embarqué fondé sur le numéro 112 n'est pas
conservé plus longtemps qu'il n'est nécessaire pour
réaliser l'objectif de traite r l'appel d'urgence eCall et, en
tout état de cause, pas au-delà de 13 heures à partir du
déclenchement d'un appel d'urgence eCall.
O
Règlement d'exécution Annexe 1 PARTIE 3 Informations destinées aux utili-
sateursConformité
