kontrolky TOYOTA COROLLA 2023 Návod na použití (in Czech)

2OBSAH
Pro vaši informaci ............................7
Jak číst tuto příručku .....................13
Jak vyhledávat...............................14
Obrazový rejstřík ...........................15
1-1. Pro bezpečné používání
Před jízdou............................26
Pro bezpečnou jízdu .............27
Bezpečnostní pásy ...............29
SRS airbagy..........................34
Pokyny týkající se výfukových
plynů ...................................42
1-2. Bezpečnost dětí
Systém manuálního
zapnutí/vypnutí airbagů ......43
Jízda s dětmi.........................45
Dětské zádržné systémy.......45
1-3. Asistence v případě nouze
eCall......................................64
1-4. Zabezpečovací systém
Systém imobilizéru motoru ...74
2-1. Přístrojová deska
Výstražné kontrolky
a indikátory .........................76
Přístroje a ukazatelé
(pro motor 1ZR-FAE
se 7palcovým displejem) ....81
Přístroje a ukazatelé
(pro motor M15A-FKS
se 7palcovým displejem) ....85
Přístroje a ukazatelé
(12,3palcový displej) ...........89Multiinformační displej
(pro motor 1ZR-FAE
se 7palcovým displejem) ....95
Multiinformační displej
(pro motor M15A-FKS
se 7palcovým displejem) ..100
Multiinformační displej
(12,3palcový displej) .........104
Průhledový displej...............111
Informace o spotřebě
paliva ................................115
3-1. Informace o klíčích
Klíče ....................................118
3-2. Otevírání, zavírání a zamykání
dveří
Dveře ..................................124
Kufr .....................................129
Systém Smart Entry
& Start...............................133
3-3. Seřízení sedadel
Přední sedadla....................138
Zadní sedadla .....................139
Opěrky hlavy .......................140
3-4. Seřízení volantu a zrcátek
Volant ..................................143
Vnitřní zpětné zrcátko .........144
Vnější zpětná zrcátka .........145
3-5. Otevírání a zavírání oken
Elektricky ovládaná okna ....148
Střešní okno........................151
3-6. Nastavení oblíbených
Moje nastavení ...................154
1Bezpečnost a zabezpečení
2Informace o stavu vozidla
a indikátory
3Před jízdou

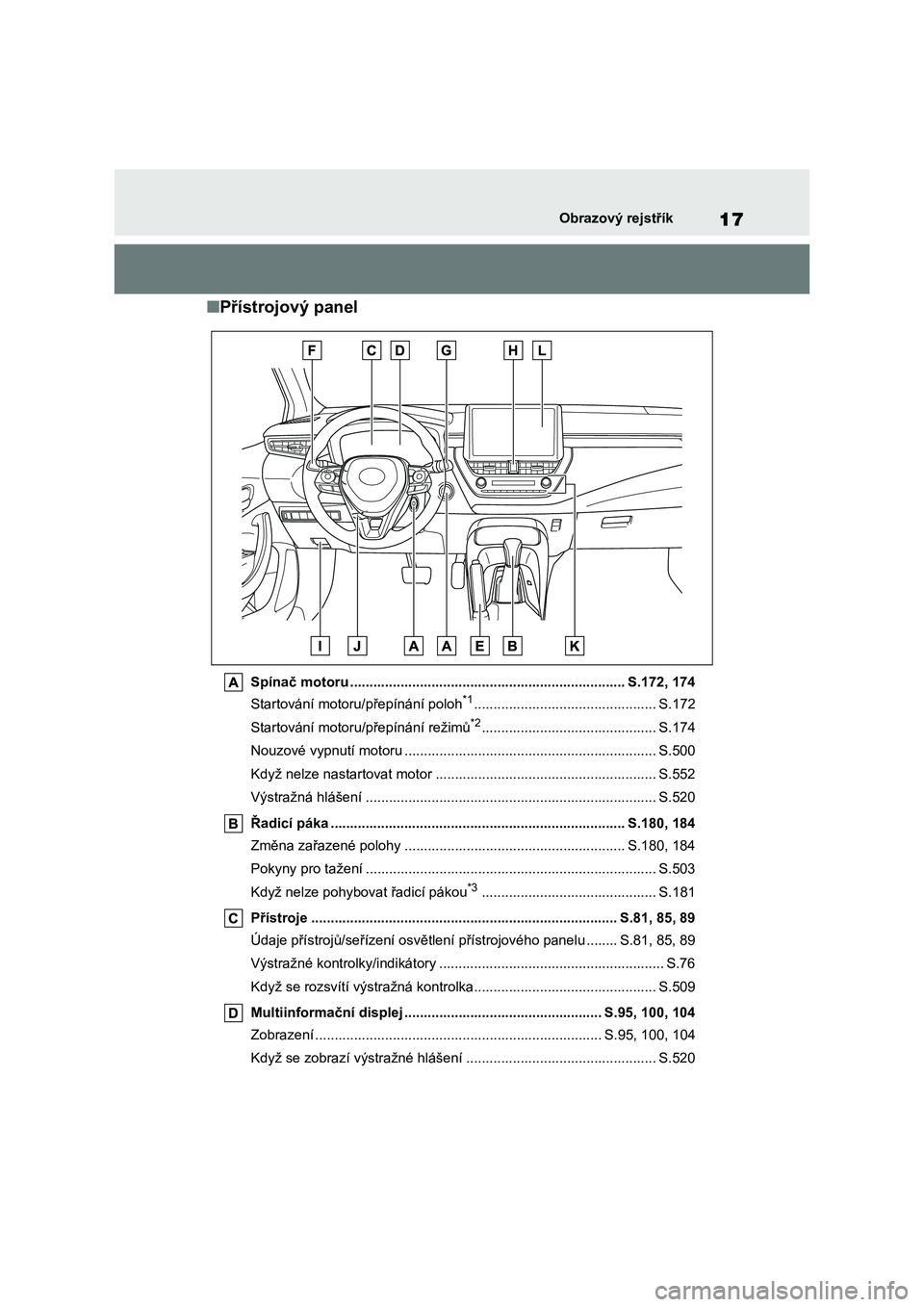

17Obrazový rejstřík
■Přístrojový panel
Spínač motoru ....................................................................... S.172, 174
Startování motoru/přepínání poloh*1............................................... S.172
Startování motoru/přepínání režimů*2............................................. S.174
Nouzové vypnutí motoru ......................................... ........................ S.500
Když nelze nastartovat motor ................................... ...................... S.552
Výstražná hlášení .............................................. ............................. S.520
Řadicí páka .................................................... ........................ S.180, 184
Změna zařazené polohy .......................................... ............... S.180, 184
Pokyny pro tažení .............................................. ............................. S.503
Když nelze pohybovat řadicí pákou*3............................................. S.181
Přístroje ...................................................... ......................... S.81, 85, 89
Údaje přístrojů/seřízení osvět lení přístrojového panelu ........S.81, 85, 89
Výstražné kontrolky/indikáto ry .......................................................... S.76
Když se rozsvítí výstražná kont rolka............................................... S.509
Multiinformační displej ........................................ ........... S.95, 100, 104
Zobrazení ...................................................... .................... S.95, 100, 104
Když se zobrazí výstražné hláš ení ................................................. S.520

2

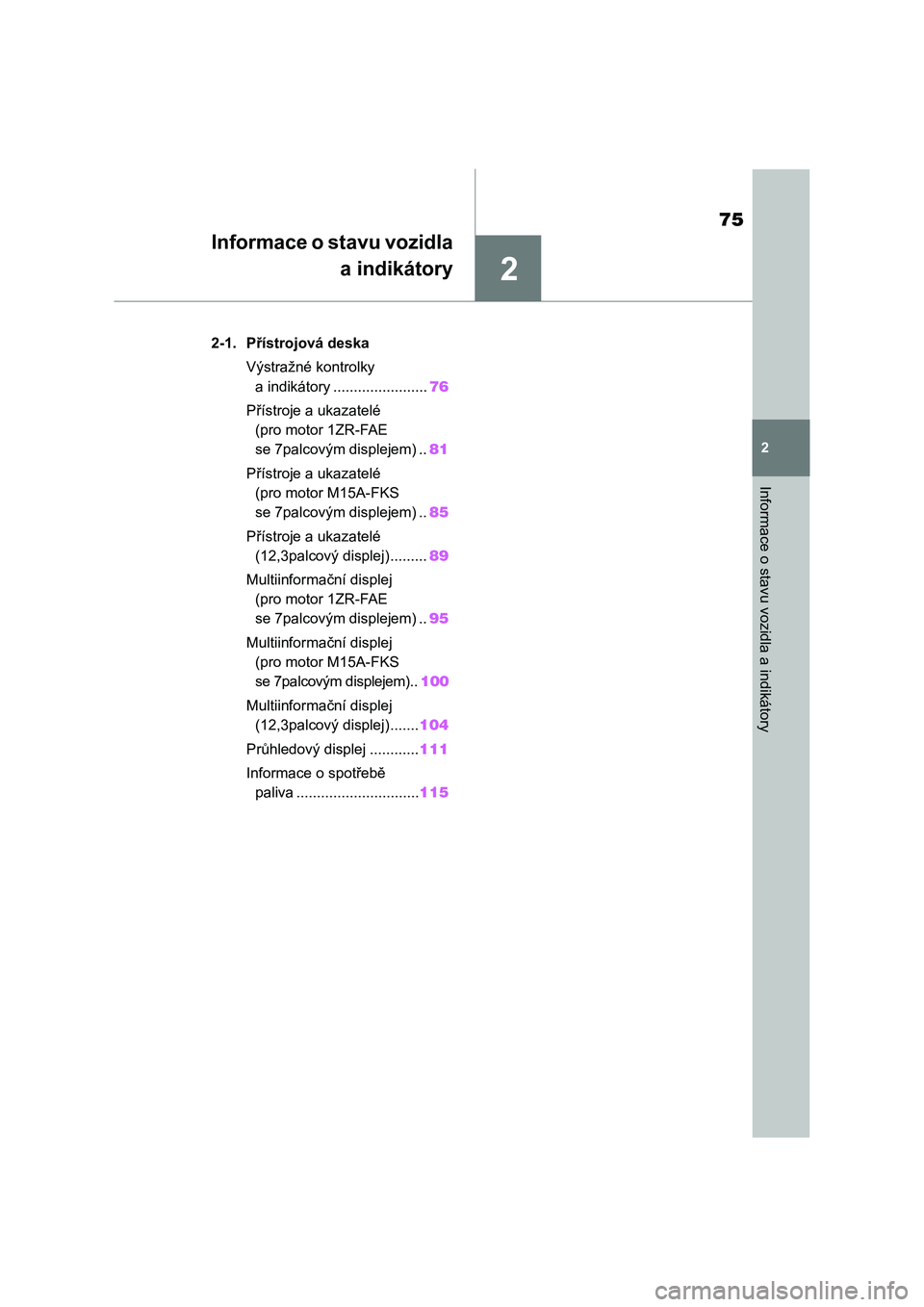

75
2
Informace o stavu vozidla a indikátory
Informace o stavu vozidla
a indikátory
.2-1. Přístrojová deska
Výstražné kontrolky
a indikátory .......................76
Přístroje a ukazatelé
(pro motor 1ZR-FAE
se 7palcovým displejem) ..81
Přístroje a ukazatelé
(pro motor M15A-FKS
se 7palcovým displejem) ..85
Přístroje a ukazatelé
(12,3palcový displej) .........89
Multiinformační displej
(pro motor 1ZR-FAE
se 7palcovým displejem) ..95
Multiinformační displej
(pro motor M15A-FKS
se 7palcovým displejem)..100
Multiinformační displej
(12,3palcový displej) .......104
Průhledový displej ............111
Informace o spotřebě
paliva ..............................115

762-1. Přístrojová deska
2-1.Přístrojová deska
Z důvodu vysvětlení ukazují následující obrázky všechny výstražné kontrol-
ky a indikátory rozsvícené.
Pro motor 1ZR-FAE se 7palcovým displejem
Pro motor M15A-FKS s e 7palcovým displejem
Výstražné kontrolky a indikátory
Výstražné kontrolky a indikátory na přístrojové desce, středním pa-
nelu a vnějších zpětných zrcátk ách informují řidiče o stavu různých
systémů vozidla.
Výstražné kontrolky a indikátory zobrazené na přístrojové
desce

782-1. Přístrojová deska
Výstražné kontrolky informují řidiče
o poruchách v indikovaných systé-
mech vozidla.
Výstražné kontrolky
(Červená)
Výstražná kontrolka brzdové-
ho systému*1 ( S.509)
(Žlutá)
Výstražná kontrolka brzdové-
ho systému*1 (je-li ve výbavě)
( S.509)
Výstražná kontrolka vysoké
teploty chladicí kapaliny*2
( S.509)
Výstražná kont rolka systému
dobíjení*1, 3 ( S.510)
Výstražná kontrolka nízkého
tlaku motorového oleje*2
( S.510)
Indikátor poruchy*1
( S.510)
Výstražná kontrolka SRS*1
( S.511)
Výstražná kontrolka ABS*1
( S.511)
Výstražná kontrolka nevhod-
ného ovládání pedálu*2
( S.511)
(Červená)
Výstražná kont rolka systému
elektrického posilovače
řízení*1 ( S.512)
(Žlutá)
Výstražná kont rolka systému
elektrického posilovače
řízení*1 ( S.512)
Výstražná kontrolka nízké
hladiny paliva ( S.512)
Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu ( S.512)
Kontrolky bezpečnost-
ních pásů cestujících
vzadu (jsou-li ve vý-
bavě) ( S.513)
Výstražná kontrolka tlaku
pneumatik*1 ( S.513)
(Bliká nebo svítí)
Výstražná kontrolka PCS*1
(je-li ve výbavě) ( S.514)
(Oranžová)
Indikátor LTA*4 (je-li ve vý-
bavě) ( S.514)
(Oranžová)
Indikátor LTA*5 (je-li ve vý-
bavě) ( S.514)
Indikátor LDA (je-li ve vý-
bavě) ( S.515)
(Oranžová)
Indikátor PDA (je-li ve vý-
bavě) ( S.515)
(Oranžová)
Indikátor adaptivního tempo-
matu (je-li ve výbavě)
( S.516)
(Oranžová)
Indikátor tempomatu (je-li ve
výbavě) ( S.516)
(Oranžová)
Indikátor omezovače rychlosti
(je-li ve výbavě) ( S.516)
Indikátor informa cí asistenta
řízení*1 (je-li ve výbavě)
( S.516)
(Bliká)
Indikátor vypnutí Parkovacího
asistenta Toyota*1 (je-li ve
výbavě) ( S.517)
Indikátor prokluzu*1
( S.517)

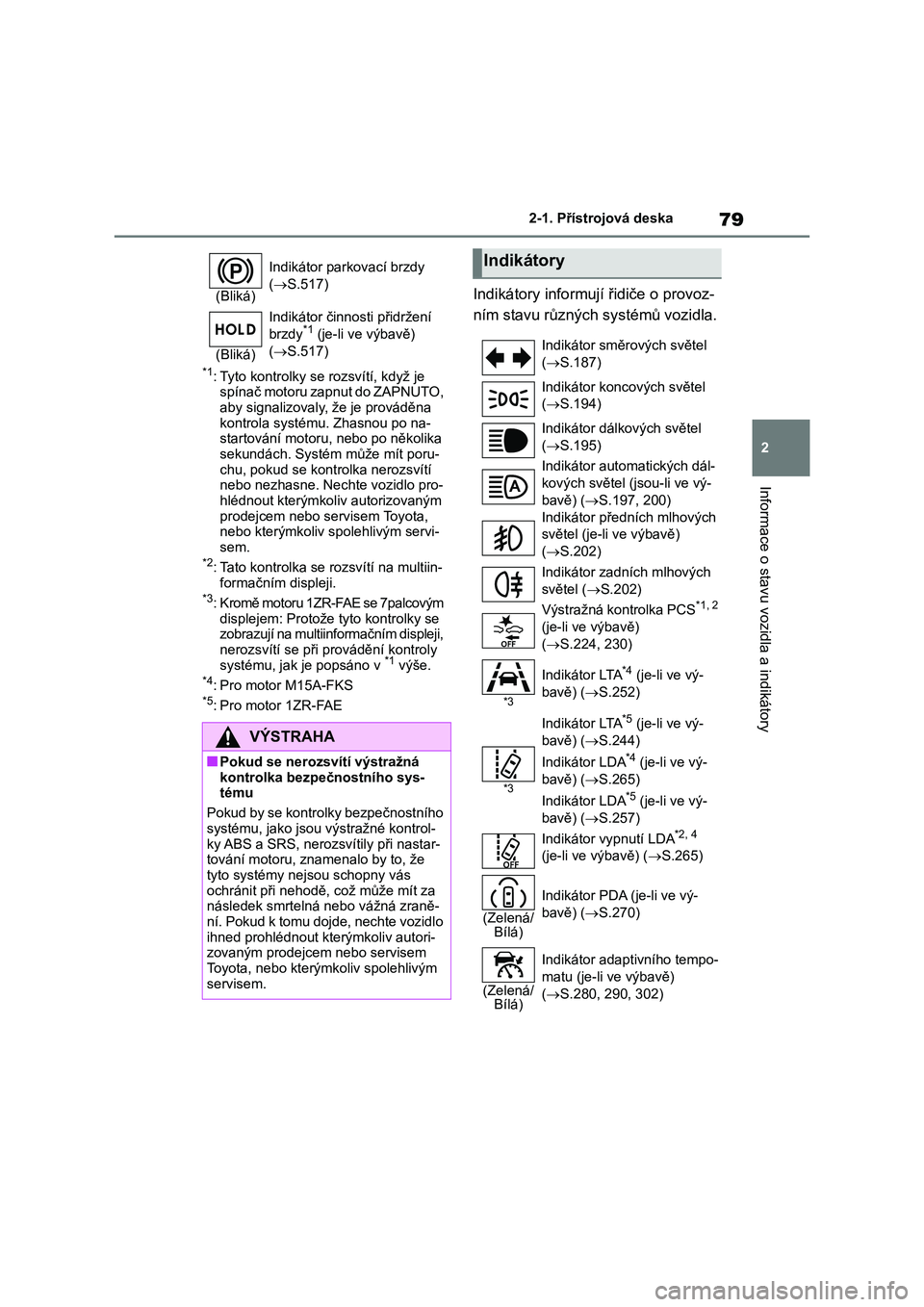

79
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
*1: Tyto kontrolky se rozsvítí, když je spínač motoru zapnut do ZAPNUTO,
aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na- startování motoru, nebo po několika
sekundách. Systém může mít poru-
chu, pokud se kont rolka nerozsvítí nebo nezhasne. Nechte vozidlo pro-
hlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servi-
sem.*2: Tato kontrolka se rozsvítí na multiin- formačním displeji.*3: Kromě motoru 1ZR-FAE se 7palcovým
displejem: Protože tyto kontrolky se zobrazují na multiinformačním displeji,
nerozsvítí se při provádění kontroly
systému, jak j e popsáno v *1 výše.*4: Pro motor M15A-FKS*5: Pro motor 1ZR-FAE
Indikátory informují řidiče o provoz-
ním stavu různých systémů vozidla.
(Bliká)
Indikátor parkovací brzdy
( S.517)
(Bliká)
Indikátor činnosti přidržení
brzdy*1 (je-li ve výbavě)
( S.517)
VÝSTRAHA
■Pokud se nerozsvítí výstražná
kontrolka bezpečnostního sys- tému
Pokud by se kontrolky bezpečnostního
systému, jako jsou výstražné kontrol- ky ABS a SRS, nero zsvítily při nastar-
tování motoru, znamenalo by to, že
tyto systémy nej sou schopny vás ochránit při nehodě, což může mít za
následek smrtelná nebo vážná zraně-
ní. Pokud k tomu dojde, nechte vozidlo ihned prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
Indikátory
Indikátor směrových světel
( S.187)
Indikátor konc ových světel
( S.194)
Indikátor dálkových světel
( S.195)
Indikátor automatických dál-
kových světel (jsou-li ve vý-
bavě) ( S.197, 200)
Indikátor pře dních mlhových
světel (je-li ve výbavě)
( S.202)
Indikátor zadních mlhových
světel ( S.202)
Výstražná kontrolka PCS*1, 2
(je-li ve výbavě)
( S.224, 230)
*3
Indikátor LTA*4 (je-li ve vý-
bavě) ( S.252)
*3
Indikátor LTA*5 (je-li ve vý-
bavě) ( S.244)
Indikátor LDA*4 (je-li ve vý-
bavě) ( S.265)
Indikátor LDA*5 (je-li ve vý-
bavě) ( S.257)
Indikátor vypnutí LDA*2, 4
(je-li ve výbavě) ( S.265)
(Zelená/ Bílá)
Indikátor PDA (je-li ve vý-
bavě) ( S.270)
(Zelená/ Bílá)
Indikátor adapt ivního tempo-
matu (je-li ve výbavě)
( S.280, 290, 302)

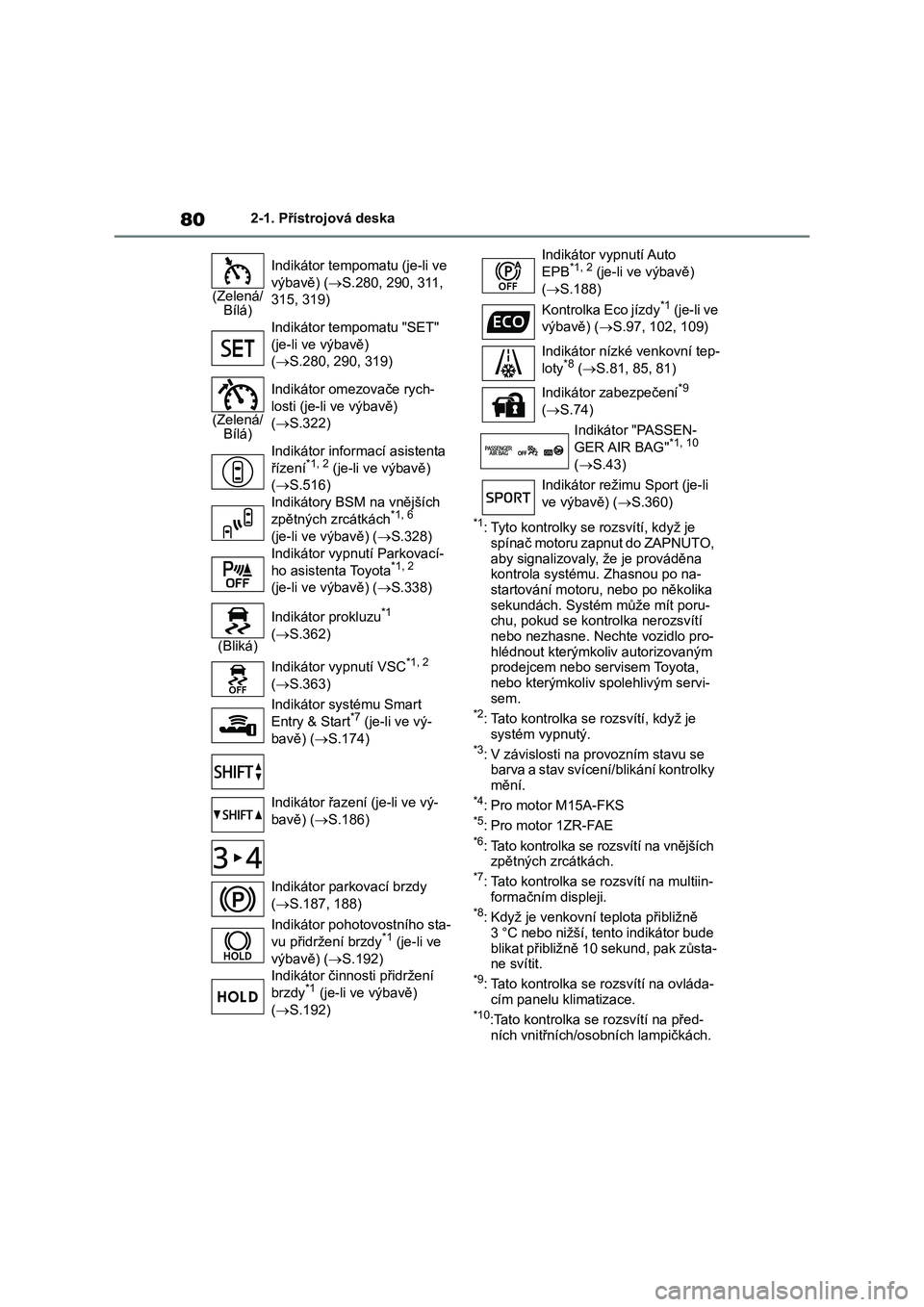

802-1. Přístrojová deska
*1: Tyto kontrolky se rozsvítí, když je
spínač motoru zapnut do ZAPNUTO, aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na-
startování motoru, nebo po několika
sekundách. Systé m může mít poru- chu, pokud se kont rolka nerozsvítí
nebo nezhasne. Nechte vozidlo pro-
hlédnout kterýmkoliv autorizovaným prodejcem nebo se rvisem Toyota,
nebo kterýmkoliv spolehlivým servi-
sem.*2: Tato kontrolka se rozsvítí, když je
systém vypnutý.*3: V závislosti na pr ovozním stavu se barva a stav svícení /blikání kontrolky
mění.*4: Pro motor M15A-FKS*5: Pro motor 1ZR-FAE*6: Tato kontrolka se rozsvítí na vnějších
zpětných zrcátkách.*7: Tato kontrolka se r ozsvítí na multiin-
formačním displeji.*8: Když je venkovní teplota přibližně 3 °C nebo nižší, tento indikátor bude
blikat přibližně 10 sekund, pak zůsta-
ne svítit.*9: Tato kontrolka se r ozsvítí na ovláda-
cím panelu klimatizace.*10:Tato kontrolka se rozsvítí na před- ních vnitřních/osobních lampičkách.
(Zelená/ Bílá)
Indikátor tempomatu (je-li ve
výbavě) ( S.280, 290, 311,
315, 319)
Indikátor tempomatu "SET"
(je-li ve výbavě)
( S.280, 290, 319)
(Zelená/ Bílá)
Indikátor omezovače rych-
losti (je-li ve výbavě)
( S.322)
Indikátor informa cí asistenta
řízení*1, 2 (je-li ve výbavě)
( S.516)
Indikátory BSM na vnějších
zpětných zrcátkách*1, 6
(je-li ve výbavě) ( S.328)
Indikátor vypnutí Parkovací-
ho asistenta Toyota*1, 2
(je-li ve výbavě) ( S.338)
(Bliká)
Indikátor prokluzu*1
( S.362)
Indikátor vypnutí VSC*1, 2
( S.363)
Indikátor systému Smart
Entry & Start*7 (je-li ve vý-
bavě) ( S.174)
Indikátor řazení (je-li ve vý-
bavě) ( S.186)
Indikátor parkovací brzdy
( S.187, 188)
Indikátor pohotovostního sta-
vu přidržení brzdy*1 (je-li ve
výbavě) ( S.192)
Indikátor činnosti přidržení
brzdy*1 (je-li ve výbavě)
( S.192)
Indikátor vypnutí Auto
EPB*1, 2 (je-li ve výbavě)
( S.188)
Kontrolka Eco jízdy*1 (je-li ve
výbavě) ( S.97, 102, 109)
Indikátor nízké venkovní tep-
loty*8 ( S.81, 85, 81)
Indikátor zabezpečení*9
( S.74)
Indikátor "PASSEN-
GER AIR BAG"*1, 10
( S.43)
Indikátor režimu Sport (je-li
ve výbavě) ( S.360)

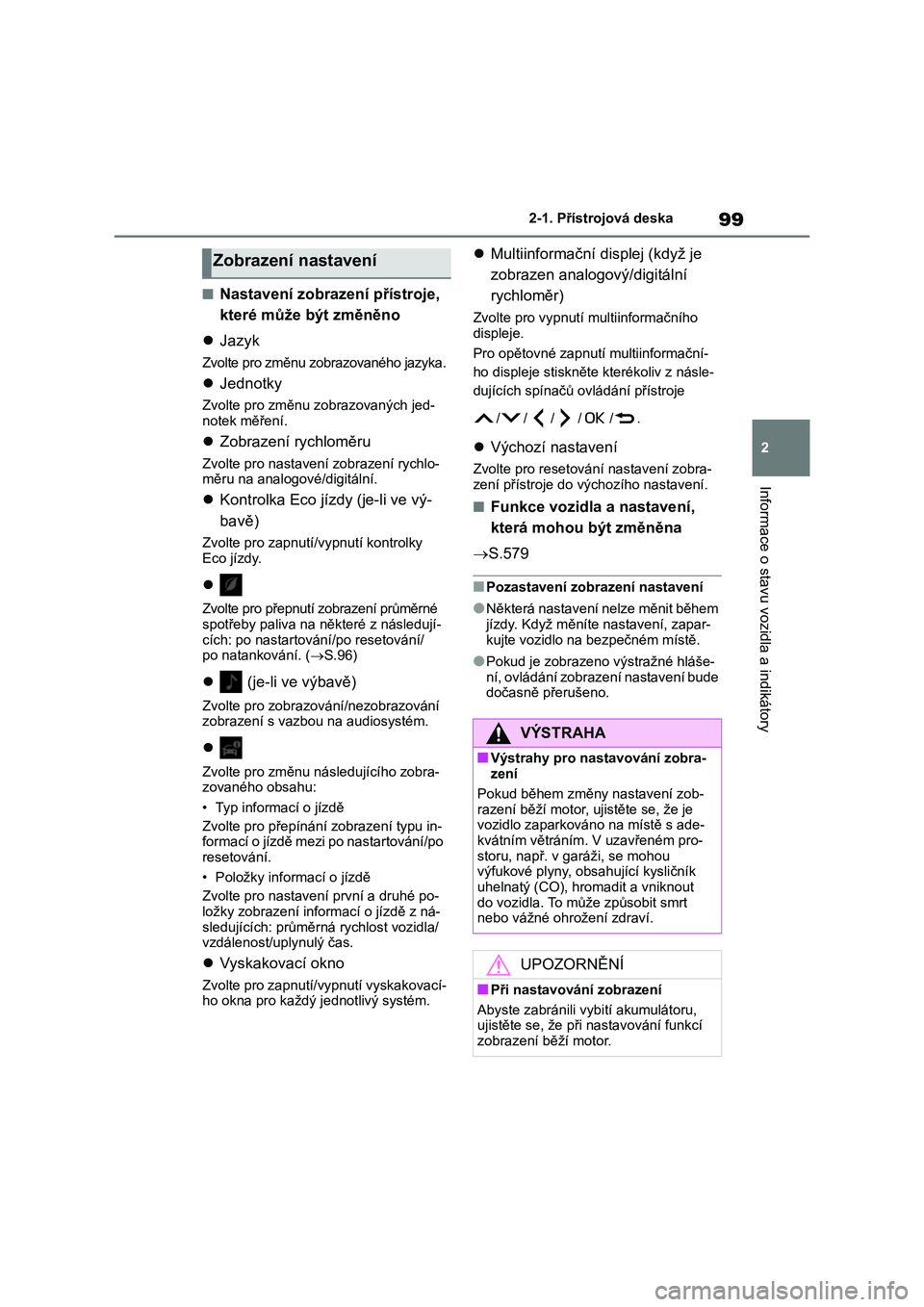

99
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
■Nastavení zobrazení přístroje,
které může být změněno
 Jazyk
Zvolte pro změnu zobrazovaného jazyka.
Jednotky
Zvolte pro změnu zobrazovaných jed-
notek měření.
 Zobrazení rychloměru
Zvolte pro nastavení zobrazení rychlo-
měru na analogové/digitální.
 Kontrolka Eco jízdy (je-li ve vý-
bavě)
Zvolte pro zapnutí/vypnutí kontrolky
Eco jízdy.

Zvolte pro přepnutí zobrazení průměrné spotřeby paliva na některé z následují-
cích: po nastartování/po resetování/
po natankování. ( S.96)
 (je-li ve výbavě)
Zvolte pro zobrazování/nezobrazování
zobrazení s vazbou na audiosystém.

Zvolte pro změnu nás ledujícího zobra- zovaného obsahu:
• Typ informací o jízdě
Zvolte pro přepínání zobrazení typu in-
formací o jízdě mezi po nastartování/po
resetování.
• Položky informací o jízdě
Zvolte pro nastavení první a druhé po-
ložky zobrazení info rmací o jízdě z ná-
sledujících: průměrná rychlost vozidla/ vzdálenost/uplynulý čas.
 Vyskakovací okno
Zvolte pro zapnutí/vypnutí vyskakovací- ho okna pro každý jednotlivý systém.
 Multiinformační displej (když je
zobrazen analogový/digitální
rychloměr)
Zvolte pro vypnutí multiinformačního displeje.
Pro opětovné zapnutí multiinformační-
ho displeje stiskněte kterékoliv z násle-
dujících spínačů ov ládání přístroje
//// /.
 Výchozí nastavení
Zvolte pro resetování nastavení zobra- zení přístroje do výchozího nastavení.
■Funkce vozidla a nastavení,
která mohou být změněna
 S.579
■Pozastavení zobrazení nastavení
●Některá nastavení nelze měnit během jízdy. Když měníte nastavení, zapar-
kujte vozidlo na bezpečném místě.
●Pokud je zobrazeno výstražné hláše-
ní, ovládání zobrazení nastavení bude
dočasně přerušeno.
Zobrazení nastavení
VÝSTRAHA
■Výstrahy pro nastavování zobra- zení
Pokud během změny nastavení zob-
razení běží motor, u jistěte se, že je vozidlo zaparkováno na místě s ade-
kvátním větráním. V uzavřeném pro-
storu, např. v garáži, se mohou výfukové plyny, obsahující kysličník
uhelnatý (CO), hromadit a vniknout
do vozidla. To může způsobit smrt nebo vážné ohrožení zdraví.
UPOZORNĚNÍ
■Při nastavování zobrazení
Abyste zabránili vybití akumulátoru, ujistěte se, že při nastavování funkcí
zobrazení běží motor.

103
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
■Zobrazené položky
 Informace o jízdě
 Tlak pneumatik (S.464)
■Informace o jízdě
Zobrazují se informace o jízdě, např.
následující:
Informace o jízdě 1
Informace o jízdě 2
Zobrazí se následující podle toho,
který typ informací o jízdě a položky
informací o jízdě byly zvoleny v .
( S.103)
 Po nastartování
• Vzdálenost: Zobrazuje ujetou vzdále-
nost od nastartování motoru
• Uplynulý čas: Zobrazuje uplynulý čas od nastartování motoru
• Průměrná rychlost vozidla: Zobrazuje
průměrnou rychlost vozidla od na-
startování motoru
 Po resetování
• Vzdálenost: Zobrazuje ujetou vzdále-
nost od resetování zobrazení*
• Uplynulý čas: Zobrazuje uplynulý čas
od resetování zobrazení*
• Průměrná rychlost vozidla: Zobrazuje
průměrnou rychlost vozidla od rese- tování zobrazení*
*: Pro resetování zobrazte požadova-
nou položku a stiskněte a podržte
na spínačích ov ládání přístroje.
■Nastavení zobrazení přístroje,
které může být změněno
 Jazyk
Zvolte pro změnu zobrazovaného jazyka.
Jednotky
Zvolte pro změnu zobrazovaných jed-
notek měření.
 Typ přístrojů
Zvolte pro změnu typu přístrojů.
Typ ukazatele
Zvolte pro změnu zobrazení rychloměru nebo otáčkoměru.
 Kontrolka Eco jízdy (je-li ve vý-
bavě)
Zvolte pro zapnutí/vypnutí kontrolky Eco jízdy.

Zobrazení spotřeby paliva
Zvolte pro přepnutí z obrazení průměrné
spotřeby paliva na některé z následují-
cích: průměr od startu/celkový průměr/ průměr od tankování. ( S.101)

Zvolte pro zobrazování/nezobrazování
zobrazení s vazbou na audiosystém.

Zvolte pro změnu následujícího zobra- zovaného obsahu:
• Typ informací o jízdě
Zvolte pro změnu zobrazení typu infor-
mací o jízdě mezi informací o jízdě/cel- kovou informací.
• Položky informací o jízdě
Zvolte pro nastavení první a druhé
položky zobrazení in formací o jízdě z následujících: prů měrná rychlost vozi-
dla/vzdálenost /uplynulý čas.
Vyskakovací okno
Zvolte pro zapnutí/vypnutí vyskakovací-
ho okna pro každý jednotlivý systém.
Zobrazení informací o vozi-
dle
Zobrazení nastavení

107
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory

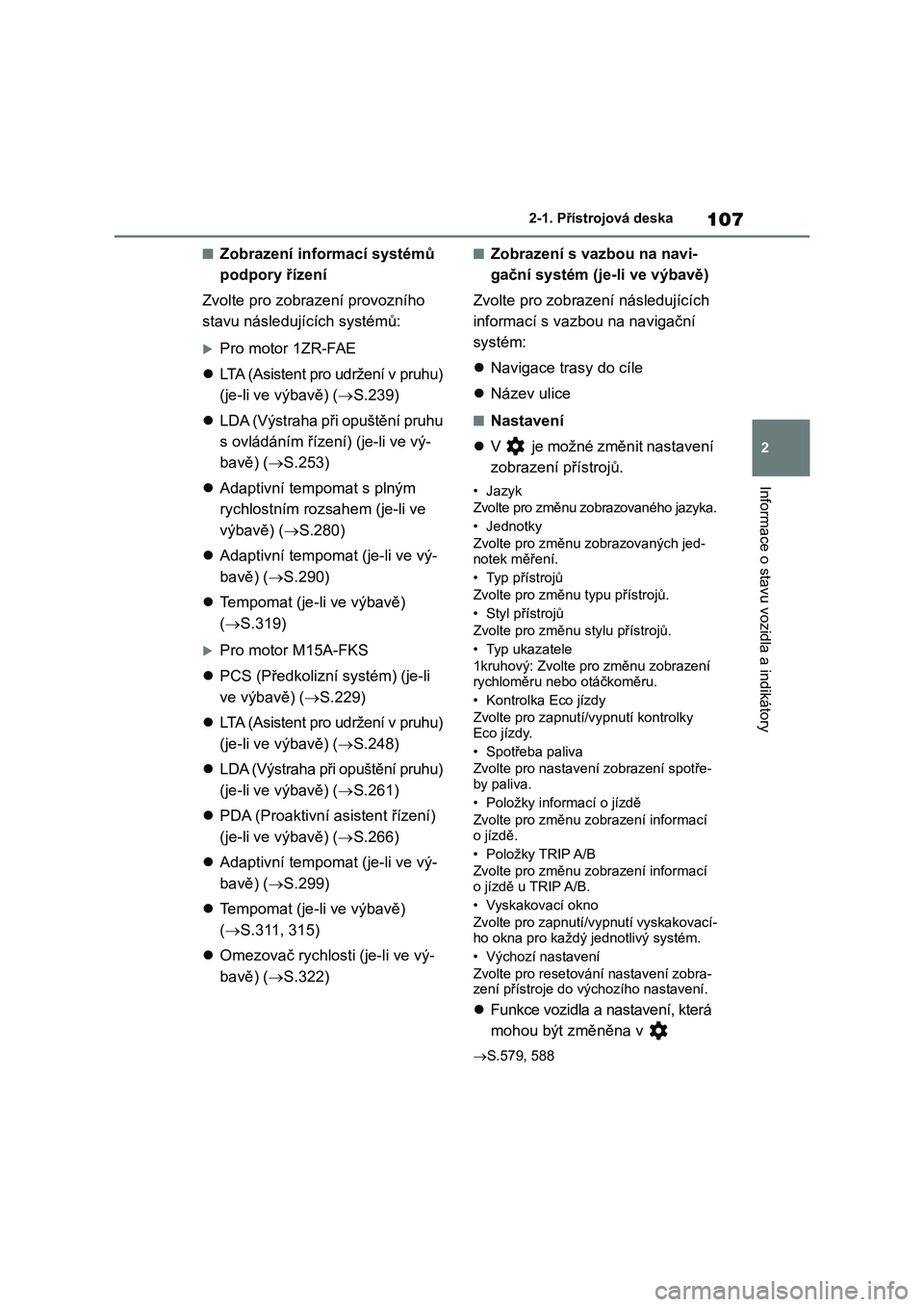

■Zobrazení informací systémů
podpory řízení
Zvolte pro zobra zení provozního
stavu následujících systémů:
Pro motor 1ZR-FAE
 LTA (Asistent pro udržení v pruhu)
(je-li ve výbavě) ( S.239)
 LDA (Výstraha při opuštění pruhu
s ovládáním řízení) (je-li ve vý-
bavě) ( S.253)
 Adaptivní tempomat s plným
rychlostním rozsahem (je-li ve
výbavě) ( S.280)
 Adaptivní tempomat (je-li ve vý-
bavě) ( S.290)
 Tempomat (je-li ve výbavě)
( S.319)
Pro motor M15A-FKS
 PCS (Předkolizní systém) (je-li
ve výbavě) ( S.229)
 LTA (Asistent pro udržení v pruhu)
(je-li ve výbavě) ( S.248)
 LDA (Výstraha při opuštění pruhu)
(je-li ve výbavě) ( S.261)
 PDA (Proaktivní asistent řízení)
(je-li ve výbavě) ( S.266)
 Adaptivní tempomat (je-li ve vý-
bavě) ( S.299)
 Tempomat (je-li ve výbavě)
( S.311, 315)
 Omezovač rychlosti (je-li ve vý-
bavě) ( S.322)
■Zobrazení s vazbou na navi-
gační systém (je-li ve výbavě)
Zvolte pro zobrazení následujících
informací s vazbou na navigační
systém:
 Navigace trasy do cíle
 Název ulice
■Nastavení
 V je možné změnit nastavení
zobrazení přístrojů.
• Jazyk
Zvolte pro změnu zobrazovaného jazyka.
• Jednotky
Zvolte pro změnu zobrazovaných jed- notek měření.
• Typ přístrojů
Zvolte pro změnu typu přístrojů.
• Styl přístrojů
Zvolte pro změnu stylu přístrojů.
• Typ ukazatele
1kruhový: Zvolte pro změnu zobrazení
rychloměru nebo otáčkoměru.
• Kontrolka Eco jízdy
Zvolte pro zapnutí/vypnutí kontrolky
Eco jízdy.
• Spotřeba paliva
Zvolte pro nastavení zobrazení spotře-
by paliva.
• Položky informací o jízdě
Zvolte pro změnu z obrazení informací
o jízdě.
• Položky TRIP A/B
Zvolte pro změnu z obrazení informací
o jízdě u TRIP A/B.
• Vyskakovací okno
Zvolte pro zapnutí/ vypnutí vyskakovací- ho okna pro každý jednotlivý systém.
• Výchozí nastavení
Zvolte pro resetování nastavení zobra- zení přístroje do výchozího nastavení.
Funkce vozidla a nastavení, která
mohou být změněna v
 S.579, 588
