Display
När sensorerna detekterar ett föremål,
t.ex. en vägg, visas grafik på
ljudsystemdisplayen beroende på bilens
läge och avstånd till föremålet. För
uppgifter om ljudsystemdisplayen, se
instruktionsboken till multimedia. För
uppgifter om ljudsystemdisplayen
(modeller med Advanced Park), se
(→Sid. 223).
• Toyota parkeringsassistansskärm
(Exempel)
ADetektering med främre
hörnsensorer
BDetektering med främre mittsensor
CDetektering med bakre hörnsensorer
DDetektering med bakre mittsensor
• 360°-monitors skärm (Exempel)
ADetektering med främre
hörnsensorer
BDetektering med främre mittsensor
CDetektering med bakre hörnsensorer
DDetektering med bakre mittsensor
EFrämre sidosensorer (modeller med
Advanced Park)
FBakre sidosensorer (modeller med
Advanced Park)
Aktiverar/inaktiverar Toyotas
parkeringssensor
Använd de rattmonterade kontrollerna
till att aktivera/inaktivera Toyota
parkeringssensorer. (→Sid. 76)
1. Välj
på informationsdisplayen och
tryck sedan på.
2. Tryck på
ellerför att väljaoch tryck sedan på.
När funktionen för Toyota
parkeringssensor inaktiveras tänds
kontrollampan OFF (→sid. 68) i
parkeringssensorsystemet.
Välj
på informationsdisplayen, väljoch därefter "On" för att slå på
systemet igen när det har varit avstängt.
Om systemet stängs av med den här
metoden kan det inte sättas på igen
genom att startknappen trycks till
avstängt läge och därefter till
tändningsläge.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Det finns en begränsning för
noggrannheten i igenkänning och den
kontrollförmåga som det här systemet
kan ge. Förlita dig därför inte alltför
mycket på systemet. Föraren är alltid
ansvarig för att vara uppmärksam på
omgivningen runt bilen och
körsäkerheten.
Se till att systemet kan fungera på
rätt sätt
Observera följande säkerhetsåtgärder.
Annars finns det risk för att bilen inte
kan framföras på säkert sätt vilket kan
leda till en olycka.
• Skada inte sensorerna och håll dem
alltid rena.
4.5 Använda körstödssystemen
196

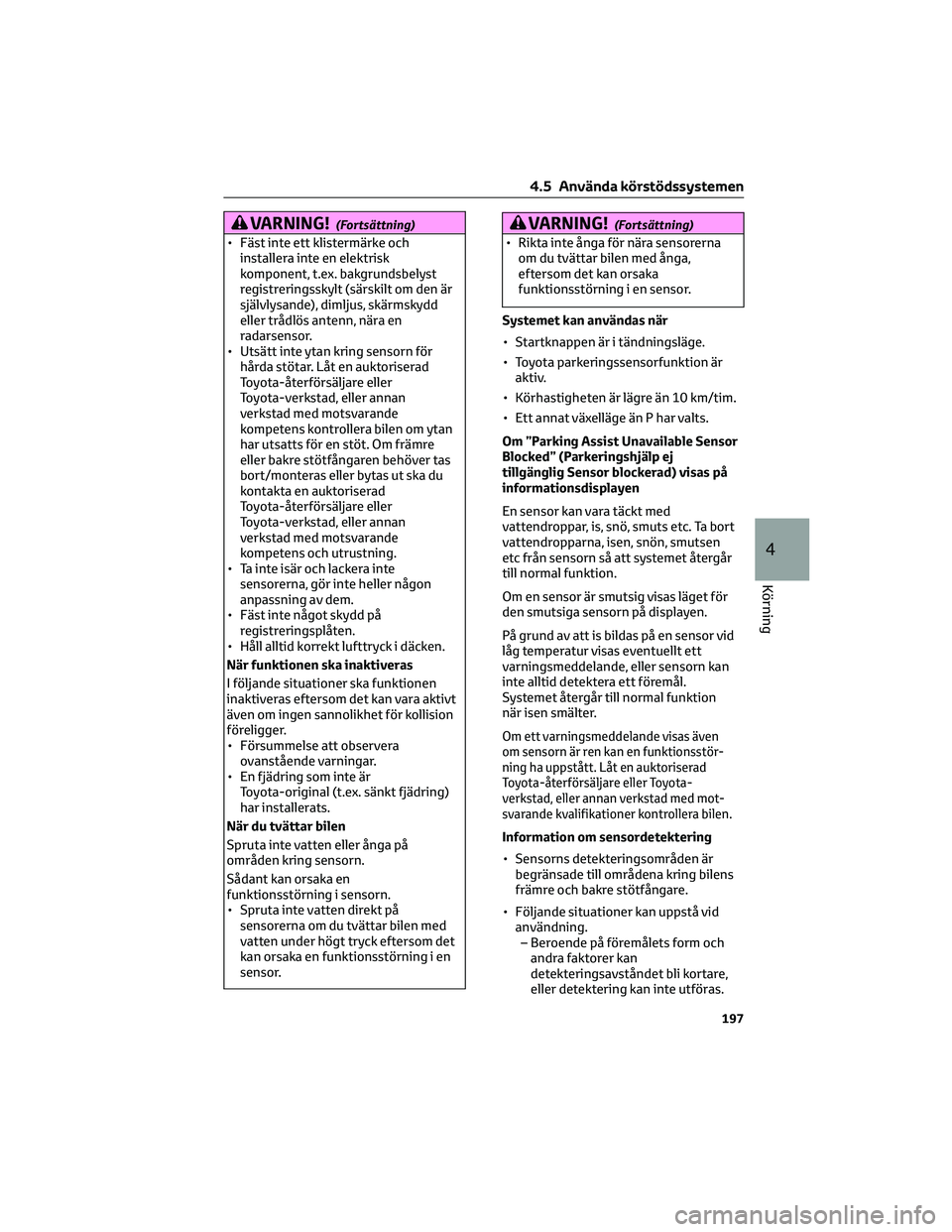

VARNING!(Fortsättning)
• Fäst inte ett klistermärke och
installera inte en elektrisk
komponent, t.ex. bakgrundsbelyst
registreringsskylt (särskilt om den är
självlysande), dimljus, skärmskydd
eller trådlös antenn, nära en
radarsensor.
• Utsätt inte ytan kring sensorn för
hårda stötar. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens kontrollera bilen om ytan
har utsatts för en stöt. Om främre
eller bakre stötfångaren behöver tas
bort/monteras eller bytas ut ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens och utrustning.
• Ta inte isär och lackera inte
sensorerna, gör inte heller någon
anpassning av dem.
• Fäst inte något skydd på
registreringsplåten.
• Håll alltid korrekt lufttryck i däcken.
När funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras eftersom det kan vara aktivt
även om ingen sannolikhet för kollision
föreligger.
• Försummelse att observera
ovanstående varningar.
• En fjädring som inte är
Toyota-original (t.ex. sänkt fjädring)
har installerats.
När du tvättar bilen
Spruta inte vatten eller ånga på
områden kring sensorn.
Sådant kan orsaka en
funktionsstörning i sensorn.
• Spruta inte vatten direkt på
sensorerna om du tvättar bilen med
vatten under högt tryck eftersom det
kan orsaka en funktionsstörning i en
sensor.
VARNING!(Fortsättning)
• Rikta inte ånga för nära sensorerna
om du tvättar bilen med ånga,
eftersom det kan orsaka
funktionsstörning i en sensor.
Systemet kan användas när
• Startknappen är i tändningsläge.
• Toyota parkeringssensorfunktion är
aktiv.
• Körhastigheten är lägre än 10 km/tim.
• Ett annat växelläge än P har valts.
Om ”Parking Assist Unavailable Sensor
Blocked” (Parkeringshjälp ej
tillgänglig Sensor blockerad) visas på
informationsdisplayen
En sensor kan vara täckt med
vattendroppar, is, snö, smuts etc. Ta bort
vattendropparna, isen, snön, smutsen
etc från sensorn så att systemet återgår
till normal funktion.
Om en sensor är smutsig visas läget för
den smutsiga sensorn på displayen.
På grund av att is bildas på en sensor vid
låg temperatur visas eventuellt ett
varningsmeddelande, eller sensorn kan
inte alltid detektera ett föremål.
Systemet återgår till normal funktion
när isen smälter.
Om ett varningsmeddelande visas även
om sensorn är ren kan en funktionsstör-
ning ha uppstått. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bilen.
Information om sensordetektering
• Sensorns detekteringsområden är
begränsade till områdena kring bilens
främre och bakre stötfångare.
• Följande situationer kan uppstå vid
användning.
– Beroende på föremålets form och
andra faktorer kan
detekteringsavståndet bli kortare,
eller detektering kan inte utföras.
4.5 Använda körstödssystemen
197
4
Körning

– Detektering kan bli omöjlig om
statiska föremål kommer närmare
sensorn.
– Ett kort uppehåll uppstår mellan
detektering av statiskt föremål och
visning (varningssummer hörs)
Även vid låg körhastighet finns en
möjlighet att föremålet kommer
närmare än 30 cm innan displayen
visas och varningssummern hörs.
– Det kan vara svårt att höra
summertonen på grund av
ljudsystemets ljudvolym eller ljudet
från luftkonditioneringen.
– Det kan vara svårt att höra ljudet
från det här systemet på grund av
summertoner från andra system.
– När mätaren inte fungerar hörs
ibland en summerton.
Föremål som systemet inte alltid
detekterar på rätt sätt
Formen på ett föremål kan göra att
sensorn inte känner av det. Var särskilt
uppmärksam på följande föremål:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som
absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga föremål
• Höga föremål vars övre del skjuter ut i
riktning mot din bil
Situationer när systemet eventuellt
inte fungerar korrekt
Vissa förhållanden beträffande bilen och
omgivningen kan påverka en sensors
förmåga att korrekt känna av föremål.
Speciella omständigheter där sådant
kan inträffa nämns nedan.
• En sensor är täckt med vattendroppar,
smuts, snö eller is. (Det problemet
löser du genom att rengöra
sensorerna.)
• En sensor är frusen. (Lös problemet
genom att tina upp ytan.) Om en
sensor har frusit i särskilt kallt väderkan visningen från sensorn vara
onormal, eller föremål, t.ex. en vägg,
detekteras eventuellt inte.
• Om en sensor eller ytan runt sensorn
är mycket het eller kall.
• På en mycket gropig väg, i en backe, på
grus eller på gräs.
• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen
• En sensor täcks av en vattenstråle
eller kraftigt regn.
• Om föremål kommer närmare
sensorn.
• Fotgängare som bär kläder som inte
reflekterar ultrasoniska vågor (t.ex.
veckade eller volangförsedda kjolar).
• När föremål inte är vinkelräta mot
marken, inte är i rät vinkel mot bilens
färdriktning, ojämna eller fladdrande
föremål är inom detekteringsområdet.
• Kraftig blåst
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller en sandstorm
• Om ett föremål som inte kan
detekteras befinner sig mellan bilen
och ett detekterat föremål
• Om ett föremål, som ett fordon, en
motorcykel, cykel eller fotgängare
svänger in framför bilen eller springer
ut från sidan av bilen
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt
4.5 Använda körstödssystemen
198

Avstånd och summerton (modeller med Advanced Park)
Ungefärligt avstånd till hindret Summerton
Främre mittsensor: 200 cm till 100 cm
Bakre mittsensor: 200 cm till 150 cm
Sidosensor: 200 cm till 165 cm
Hörnsensorer: 200 cm till 60 cmInget ljud (endast display)
Främre mittsensor: 100 cm till 60 cm
*
Bakre mittsensor: 150 cm till 60 cm*
Sidosensor: 165 cm till 60 cm*Långsamt
60 cm till 45 cm
*Medel
45 cm till 30 cm*Snabbt
Mindre än cirka 30 cm, Mindre än cirka 15 cm*Ihållande
*Automatisk dämpning av summerton är aktiverad. (→Sid. 201)
Summerton och avstånd till föremål
En summerton hörs när sensorerna är i
drift.
• Summertonen blir tätare ju mer bilen
närmar sig föremålet. När bilen är
närmare föremålet än 30 cm hörs
summertonen ihållande.
• När två eller fler sensorer samtidigt
detekterar ett statiskt föremål hörs
summertonen för det närmaste
föremålet.
• Även när sensorerna är aktiva är
summertonen ljudlös i vissa
situationer (funktion för att
automatiskt dämpa summern)
Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras på
informationsdisplayen.
Använd knapparna på ratten för att ändra
inställningar. (→Sid. 76)
1. Välj
på informationsdisplayen.
2. Tryck på
ellerför att välja,
håll sedanintryckt.
3. Välj ljudvolym och tryck sedan på
.
Varje gång knappen trycks in ändras
ljudnivån mellan 1, 2 och 3.Göra summertonen ljudlös
En knapp för dämpning av ljudet visas på
ljudsystemdisplayen när ett föremål
detekteras. För att dämpa summertonen,
välj
.
Summertonerna till Toyota
parkeringssensor, RCTA- (i
förekommande fall) och RCD-funktionen
(i förekommande fall) dämpas samtidigt.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelspaken används.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i systemet, eller om systemet är
tillfälligt ur drift.
• När driftsfunktionen stängs av
manuellt.
• När startknappen har trycks till
avstängt läge.
Varningsfunktion för föremål (modeller
med Advanced Park)
Varningsfunktionen för föremål
informerar föraren, med display och
summerton, om föremål som befinner sig
bredvid bilen, om de är inom bilens
beräknade körbana.
4.5 Använda körstödssystemen
201
4
Körning

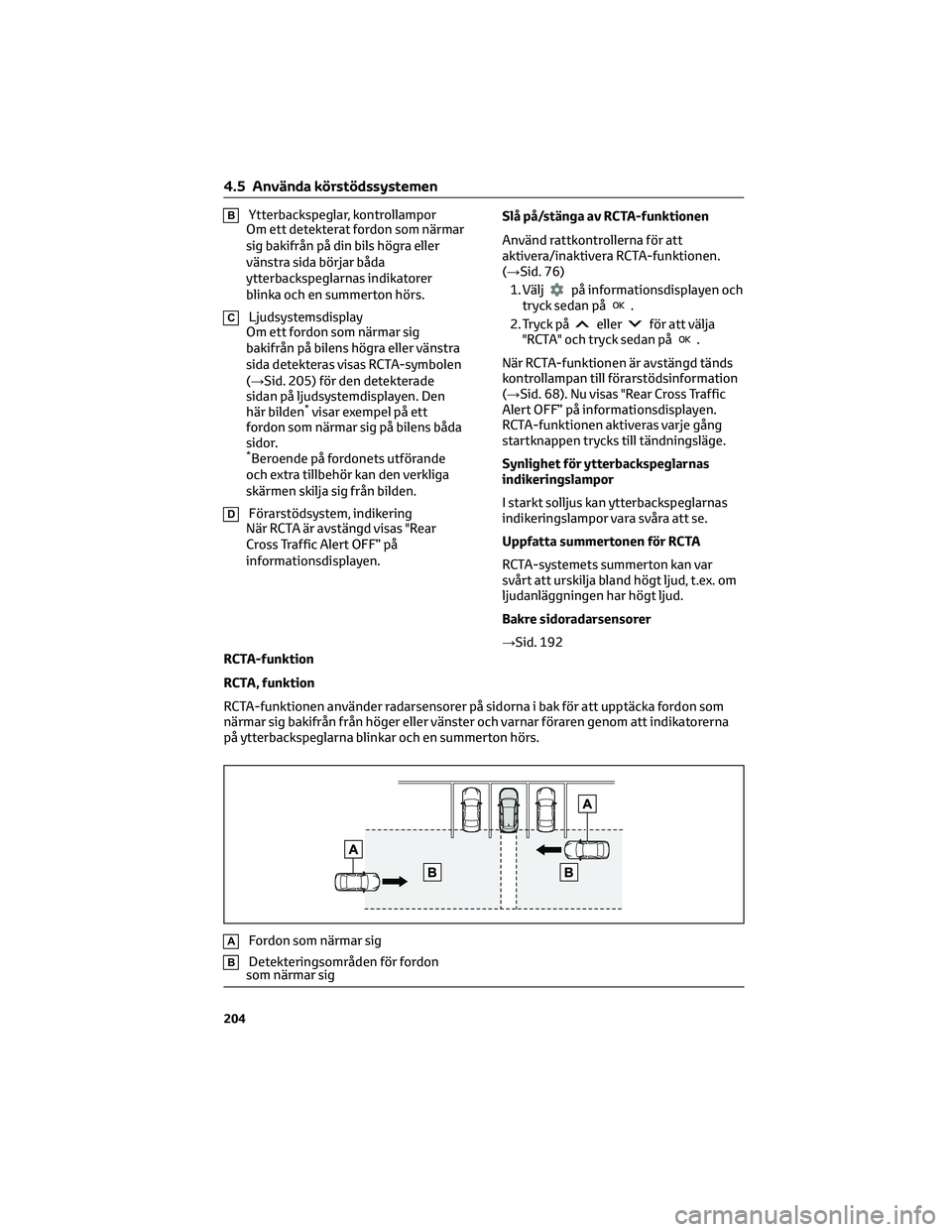

BYtterbackspeglar, kontrollampor
Om ett detekterat fordon som närmar
sig bakifrån på din bils högra eller
vänstra sida börjar båda
ytterbackspeglarnas indikatorer
blinka och en summerton hörs.
CLjudsystemsdisplay
Om ett fordon som närmar sig
bakifrån på bilens högra eller vänstra
sida detekteras visas RCTA-symbolen
(→Sid. 205) för den detekterade
sidan på ljudsystemdisplayen. Den
här bilden
*visar exempel på ett
fordon som närmar sig på bilens båda
sidor.
*Beroende på fordonets utförande
och extra tillbehör kan den verkliga
skärmen skilja sig från bilden.
DFörarstödsystem, indikering
När RCTA är avstängd visas "Rear
Cross Traffic Alert OFF” på
informationsdisplayen.Slå på/stänga av RCTA-funktionen
Använd rattkontrollerna för att
aktivera/inaktivera RCTA-funktionen.
(→Sid. 76)
1. Välj
på informationsdisplayen och
tryck sedan på.
2. Tryck på
ellerför att välja
"RCTA" och tryck sedan på.
När RCTA-funktionen är avstängd tänds
kontrollampan till förarstödsinformation
(→Sid. 68). Nu visas "Rear Cross Traffic
Alert OFF” på informationsdisplayen.
RCTA-funktionen aktiveras varje gång
startknappen trycks till tändningsläge.
Synlighet för ytterbackspeglarnas
indikeringslampor
I starkt solljus kan ytterbackspeglarnas
indikeringslampor vara svåra att se.
Uppfatta summertonen för RCTA
RCTA-systemets summerton kan var
svårt att urskilja bland högt ljud, t.ex. om
ljudanläggningen har högt ljud.
Bakre sidoradarsensorer
→Sid. 192
RCTA-funktion
RCTA, funktion
RCTA-funktionen använder radarsensorer på sidorna i bak för att upptäcka fordon som
närmar sig bakifrån från höger eller vänster och varnar föraren genom att indikatorerna
på ytterbackspeglarna blinkar och en summerton hörs.
AFordon som närmar sig
BDetekteringsområden för fordon
som närmar sig
4.5 Använda körstödssystemen
204

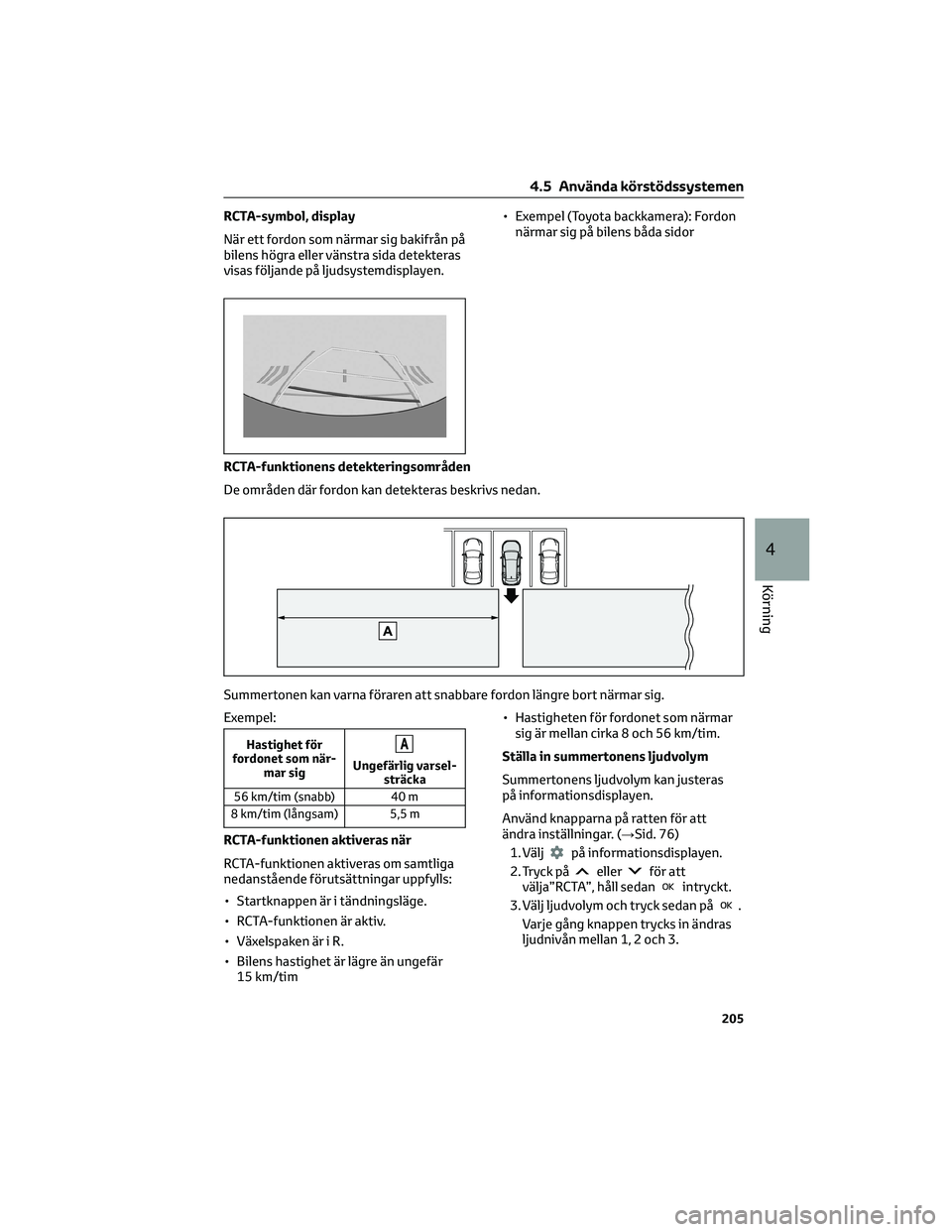

RCTA-symbol, display
När ett fordon som närmar sig bakifrån på
bilens högra eller vänstra sida detekteras
visas följande på ljudsystemdisplayen.• Exempel (Toyota backkamera): Fordon
närmar sig på bilens båda sidor
RCTA-funktionens detekteringsområden
De områden där fordon kan detekteras beskrivs nedan.
Summertonen kan varna föraren att snabbare fordon längre bort närmar sig.
Exempel:
Hastighet för
fordonet som när-
mar sigA
Ungefärlig varsel-
sträcka
56 km/tim (snabb) 40 m
8 km/tim (långsam) 5,5 m
RCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
• Startknappen är i tändningsläge.
• RCTA-funktionen är aktiv.
• Växelspaken är i R.
• Bilens hastighet är lägre än ungefär
15 km/tim• Hastigheten för fordonet som närmar
sig är mellan cirka 8 och 56 km/tim.
Ställa in summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen.
Använd knapparna på ratten för att
ändra inställningar. (→Sid. 76)
1. Väljpå informationsdisplayen.
2. Tryck på
ellerför att
välja”RCTA”, håll sedanintryckt.
3. Välj ljudvolym och tryck sedan på
.
Varje gång knappen trycks in ändras
ljudnivån mellan 1, 2 och 3.
4.5 Använda körstödssystemen
205
4
Körning

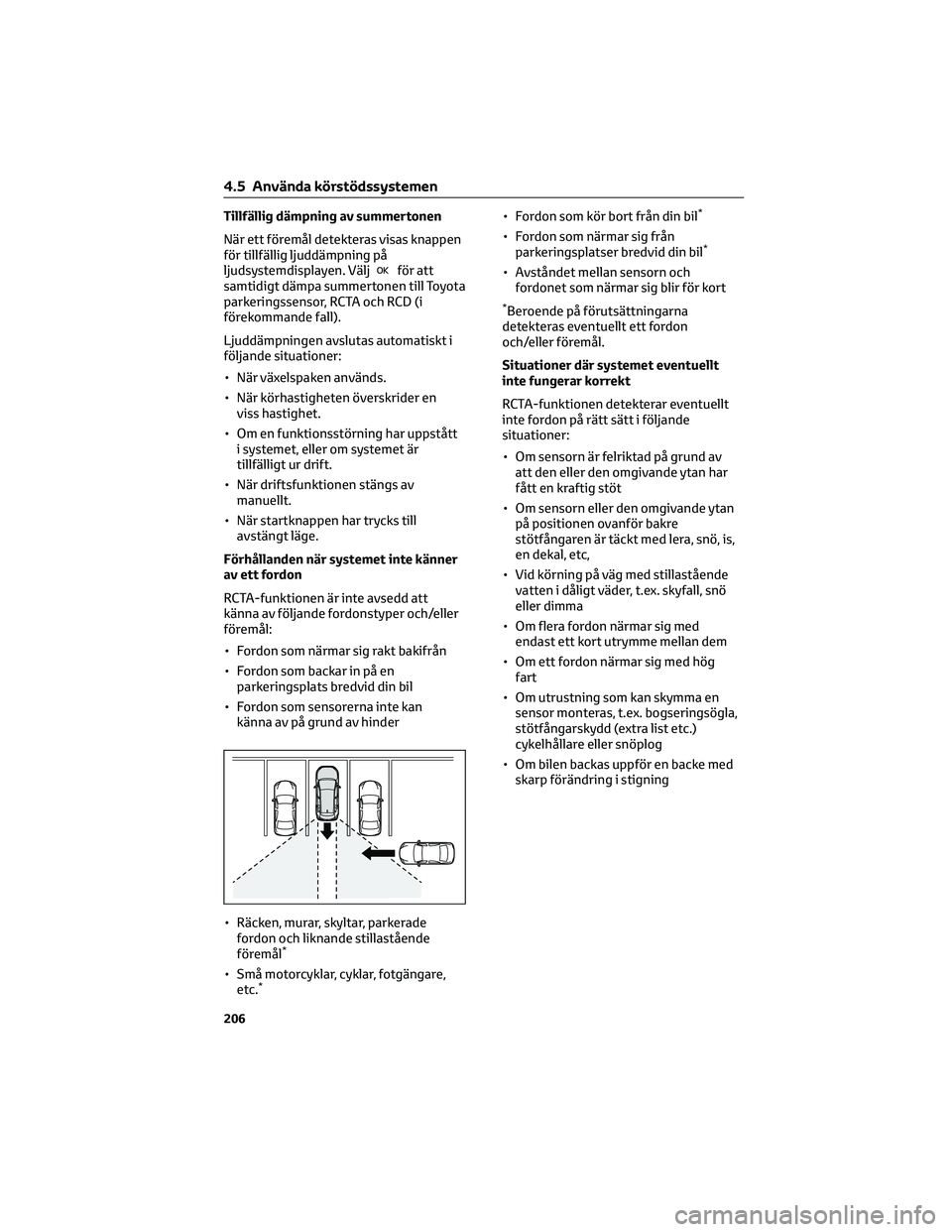

Tillfällig dämpning av summertonen
När ett föremål detekteras visas knappen
för tillfällig ljuddämpning på
ljudsystemdisplayen. Välj
för att
samtidigt dämpa summertonen till Toyota
parkeringssensor, RCTA och RCD (i
förekommande fall).
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelspaken används.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i systemet, eller om systemet är
tillfälligt ur drift.
• När driftsfunktionen stängs av
manuellt.
• När startknappen har trycks till
avstängt läge.
Förhållanden när systemet inte känner
av ett fordon
RCTA-funktionen är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
• Fordon som närmar sig rakt bakifrån
• Fordon som backar in på en
parkeringsplats bredvid din bil
• Fordon som sensorerna inte kan
känna av på grund av hinder
• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Små motorcyklar, cyklar, fotgängare,
etc.*
• Fordon som kör bort från din bil*
• Fordon som närmar sig från
parkeringsplatser bredvid din bil*
• Avståndet mellan sensorn och
fordonet som närmar sig blir för kort
*Beroende på förutsättningarna
detekteras eventuellt ett fordon
och/eller föremål.
Situationer där systemet eventuellt
inte fungerar korrekt
RCTA-funktionen detekterar eventuellt
inte fordon på rätt sätt i följande
situationer:
• Om sensorn är felriktad på grund av
att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan
på positionen ovanför bakre
stötfångaren är täckt med lera, snö, is,
en dekal, etc,
• Vid körning på väg med stillastående
vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med
endast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög
fart
• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
• Om bilen backas uppför en backe med
skarp förändring i stigning
4.5 Använda körstödssystemen
206

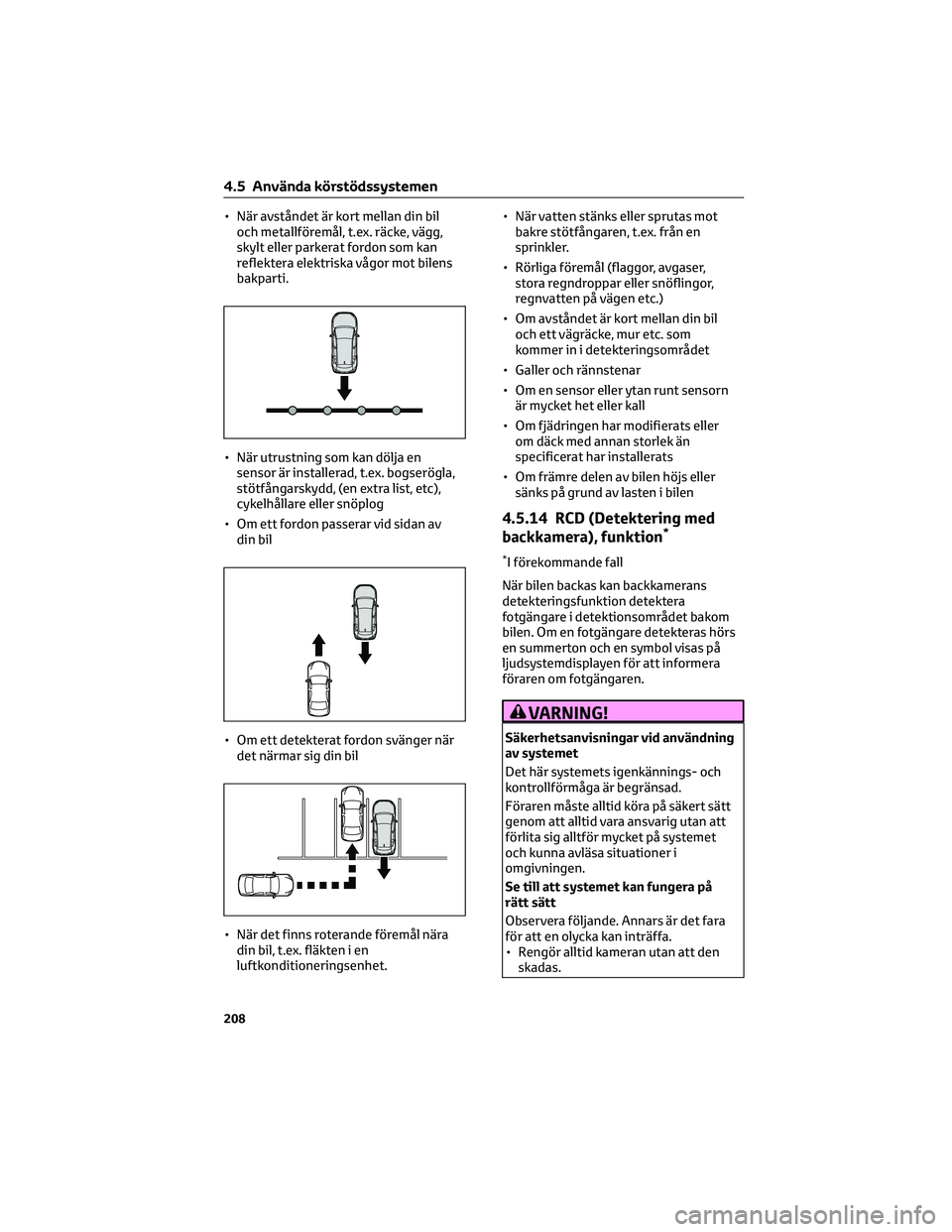

• När avståndet är kort mellan din bil
och metallföremål, t.ex. räcke, vägg,
skylt eller parkerat fordon som kan
reflektera elektriska vågor mot bilens
bakparti.
• När utrustning som kan dölja en
sensor är installerad, t.ex. bogserögla,
stötfångarskydd, (en extra list, etc),
cykelhållare eller snöplog
• Om ett fordon passerar vid sidan av
din bil
• Om ett detekterat fordon svänger när
det närmar sig din bil
• När det finns roterande föremål nära
din bil, t.ex. fläkten i en
luftkonditioneringsenhet.• När vatten stänks eller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler.
• Rörliga föremål (flaggor, avgaser,
stora regndroppar eller snöflingor,
regnvatten på vägen etc.)
• Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
• Galler och rännstenar
• Om en sensor eller ytan runt sensorn
är mycket het eller kall
• Om fjädringen har modifierats eller
om däck med annan storlek än
specificerat har installerats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
4.5.14 RCD (Detektering med
backkamera), funktion*
*I förekommande fall
När bilen backas kan backkamerans
detekteringsfunktion detektera
fotgängare i detektionsområdet bakom
bilen. Om en fotgängare detekteras hörs
en summerton och en symbol visas på
ljudsystemdisplayen för att informera
föraren om fotgängaren.
VARNING!
Säkerhetsanvisningar vid användning
av systemet
Det här systemets igenkännings- och
kontrollförmåga är begränsad.
Föraren måste alltid köra på säkert sätt
genom att alltid vara ansvarig utan att
förlita sig alltför mycket på systemet
och kunna avläsa situationer i
omgivningen.
Se till att systemet kan fungera på
rätt sätt
Observera följande. Annars är det fara
för att en olycka kan inträffa.
• Rengör alltid kameran utan att den
skadas.
4.5 Använda körstödssystemen
208

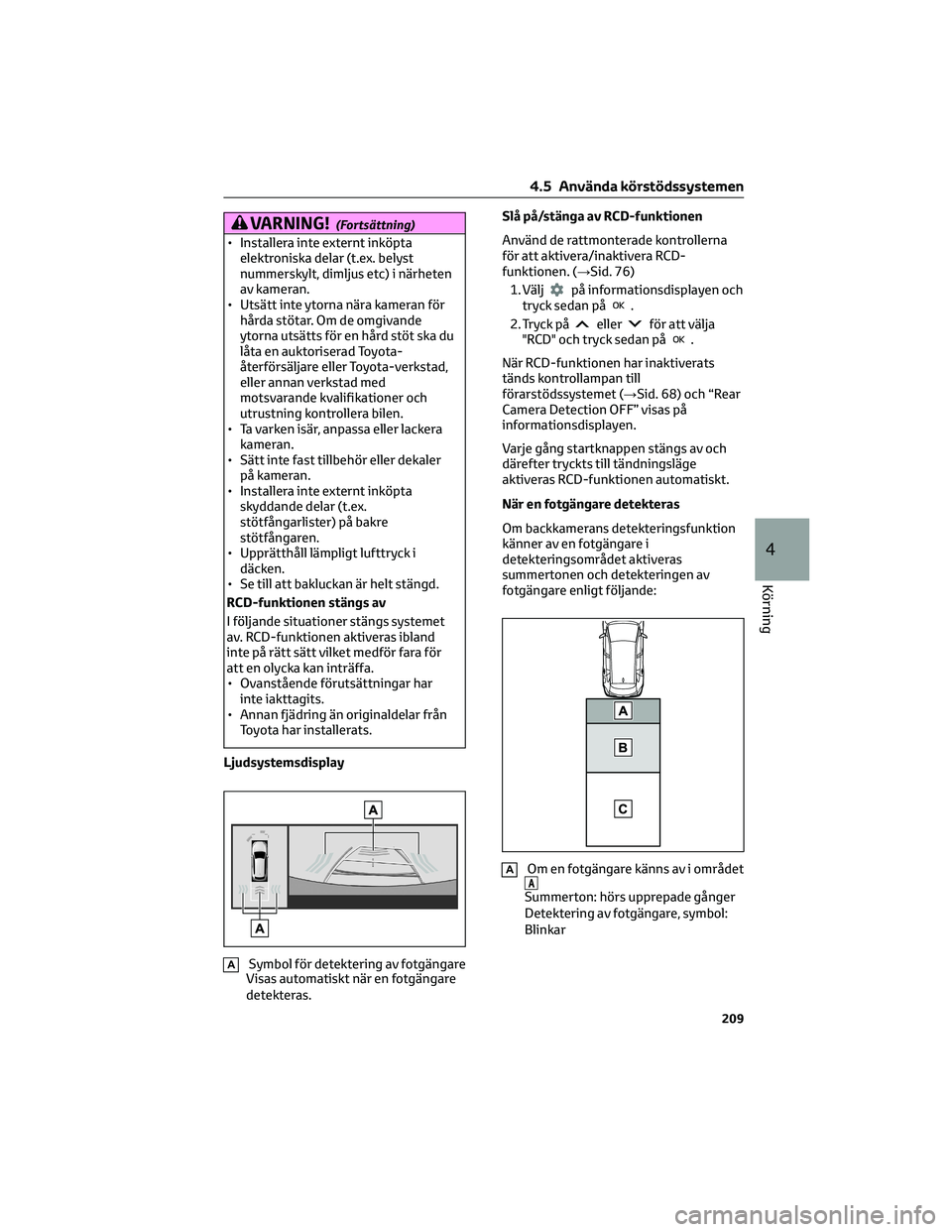

VARNING!(Fortsättning)
• Installera inte externt inköpta
elektroniska delar (t.ex. belyst
nummerskylt, dimljus etc) i närheten
av kameran.
• Utsätt inte ytorna nära kameran för
hårda stötar. Om de omgivande
ytorna utsätts för en hård stöt ska du
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Ta varken isär, anpassa eller lackera
kameran.
• Sätt inte fast tillbehör eller dekaler
på kameran.
• Installera inte externt inköpta
skyddande delar (t.ex.
stötfångarlister) på bakre
stötfångaren.
• Upprätthåll lämpligt lufttryck i
däcken.
• Se till att bakluckan är helt stängd.
RCD-funktionen stängs av
I följande situationer stängs systemet
av. RCD-funktionen aktiveras ibland
inte på rätt sätt vilket medför fara för
att en olycka kan inträffa.
• Ovanstående förutsättningar har
inte iakttagits.
• Annan fjädring än originaldelar från
Toyota har installerats.
Ljudsystemsdisplay
ASymbol för detektering av fotgängare
Visas automatiskt när en fotgängare
detekteras.Slå på/stänga av RCD-funktionen
Använd de rattmonterade kontrollerna
för att aktivera/inaktivera RCD-
funktionen. (→Sid. 76)
1. Välj
på informationsdisplayen och
tryck sedan på.
2. Tryck på
ellerför att välja
"RCD" och tryck sedan på.
När RCD-funktionen har inaktiverats
tänds kontrollampan till
förarstödssystemet (→Sid. 68) och “Rear
Camera Detection OFF” visas på
informationsdisplayen.
Varje gång startknappen stängs av och
därefter tryckts till tändningsläge
aktiveras RCD-funktionen automatiskt.
När en fotgängare detekteras
Om backkamerans detekteringsfunktion
känner av en fotgängare i
detekteringsområdet aktiveras
summertonen och detekteringen av
fotgängare enligt följande:
AOm en fotgängare känns av i områdetASummerton: hörs upprepade gånger
Detektering av fotgängare, symbol:
Blinkar
4.5 Använda körstödssystemen
209
4
Körning

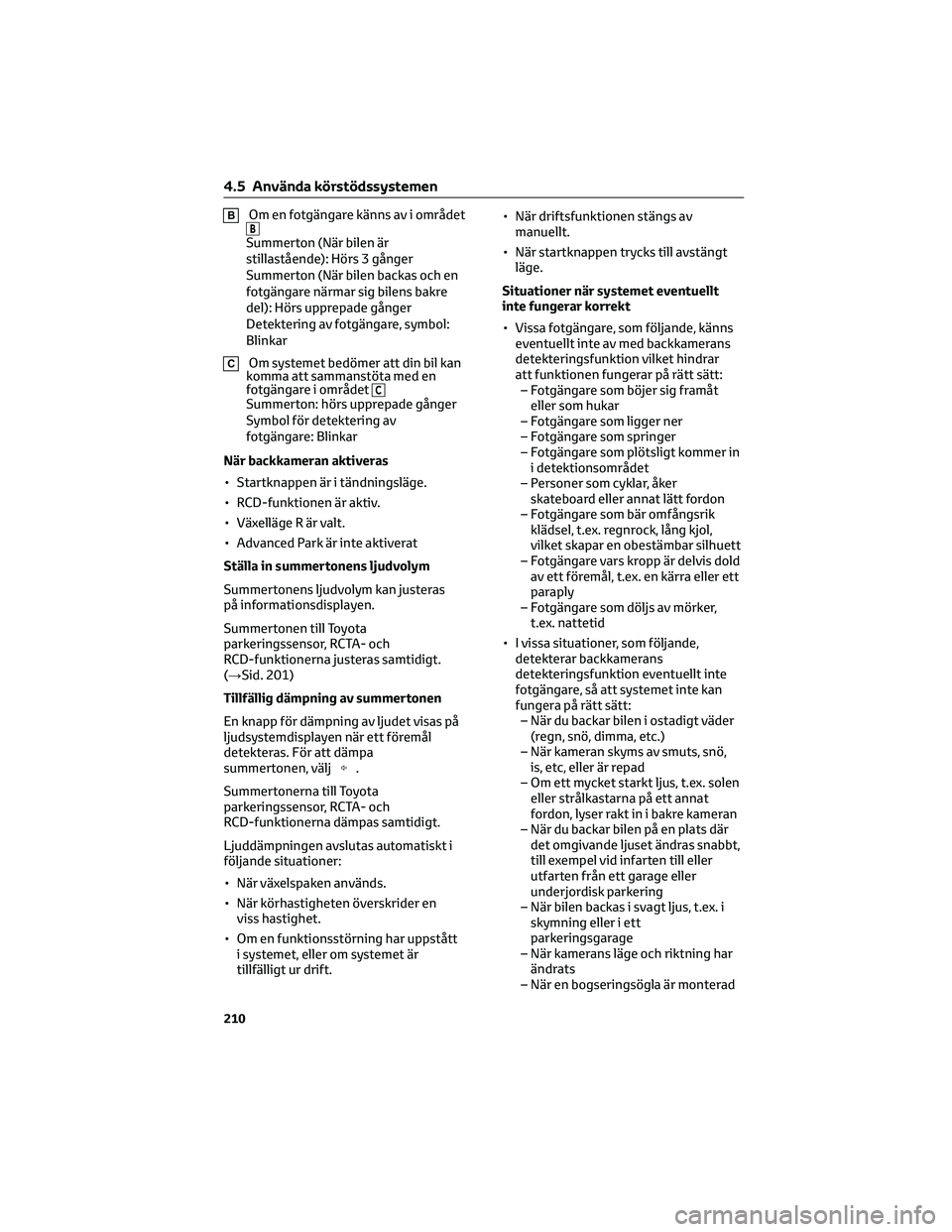

BOm en fotgängare känns av i områdetBSummerton (När bilen är
stillastående): Hörs 3 gånger
Summerton (När bilen backas och en
fotgängare närmar sig bilens bakre
del): Hörs upprepade gånger
Detektering av fotgängare, symbol:
Blinkar
COm systemet bedömer att din bil kan
komma att sammanstöta med en
fotgängare i området
CSummerton: hörs upprepade gånger
Symbol för detektering av
fotgängare: Blinkar
När backkameran aktiveras
• Startknappen är i tändningsläge.
• RCD-funktionen är aktiv.
• Växelläge R är valt.
• Advanced Park är inte aktiverat
Ställa in summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen.
Summertonen till Toyota
parkeringssensor, RCTA- och
RCD-funktionerna justeras samtidigt.
(→Sid. 201)
Tillfällig dämpning av summertonen
En knapp för dämpning av ljudet visas på
ljudsystemdisplayen när ett föremål
detekteras. För att dämpa
summertonen, välj
.
Summertonerna till Toyota
parkeringssensor, RCTA- och
RCD-funktionerna dämpas samtidigt.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelspaken används.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i systemet, eller om systemet är
tillfälligt ur drift.• När driftsfunktionen stängs av
manuellt.
• När startknappen trycks till avstängt
läge.
Situationer när systemet eventuellt
inte fungerar korrekt
• Vissa fotgängare, som följande, känns
eventuellt inte av med backkamerans
detekteringsfunktion vilket hindrar
att funktionen fungerar på rätt sätt:
– Fotgängare som böjer sig framåt
eller som hukar
– Fotgängare som ligger ner
– Fotgängare som springer
– Fotgängare som plötsligt kommer in
i detektionsområdet
– Personer som cyklar, åker
skateboard eller annat lätt fordon
– Fotgängare som bär omfångsrik
klädsel, t.ex. regnrock, lång kjol,
vilket skapar en obestämbar silhuett
– Fotgängare vars kropp är delvis dold
av ett föremål, t.ex. en kärra eller ett
paraply
– Fotgängare som döljs av mörker,
t.ex. nattetid
• I vissa situationer, som följande,
detekterar backkamerans
detekteringsfunktion eventuellt inte
fotgängare, så att systemet inte kan
fungera på rätt sätt:
– När du backar bilen i ostadigt väder
(regn, snö, dimma, etc.)
– När kameran skyms av smuts, snö,
is, etc, eller är repad
– Om ett mycket starkt ljus, t.ex. solen
eller strålkastarna på ett annat
fordon, lyser rakt in i bakre kameran
– När du backar bilen på en plats där
det omgivande ljuset ändras snabbt,
till exempel vid infarten till eller
utfarten från ett garage eller
underjordisk parkering
– När bilen backas i svagt ljus, t.ex. i
skymning eller i ett
parkeringsgarage
– När kamerans läge och riktning har
ändrats
– När en bogseringsögla är monterad
4.5 Använda körstödssystemen
210
