sensor TOYOTA COROLLA CROSS 2022 Bruksanvisningar (in Swedish)

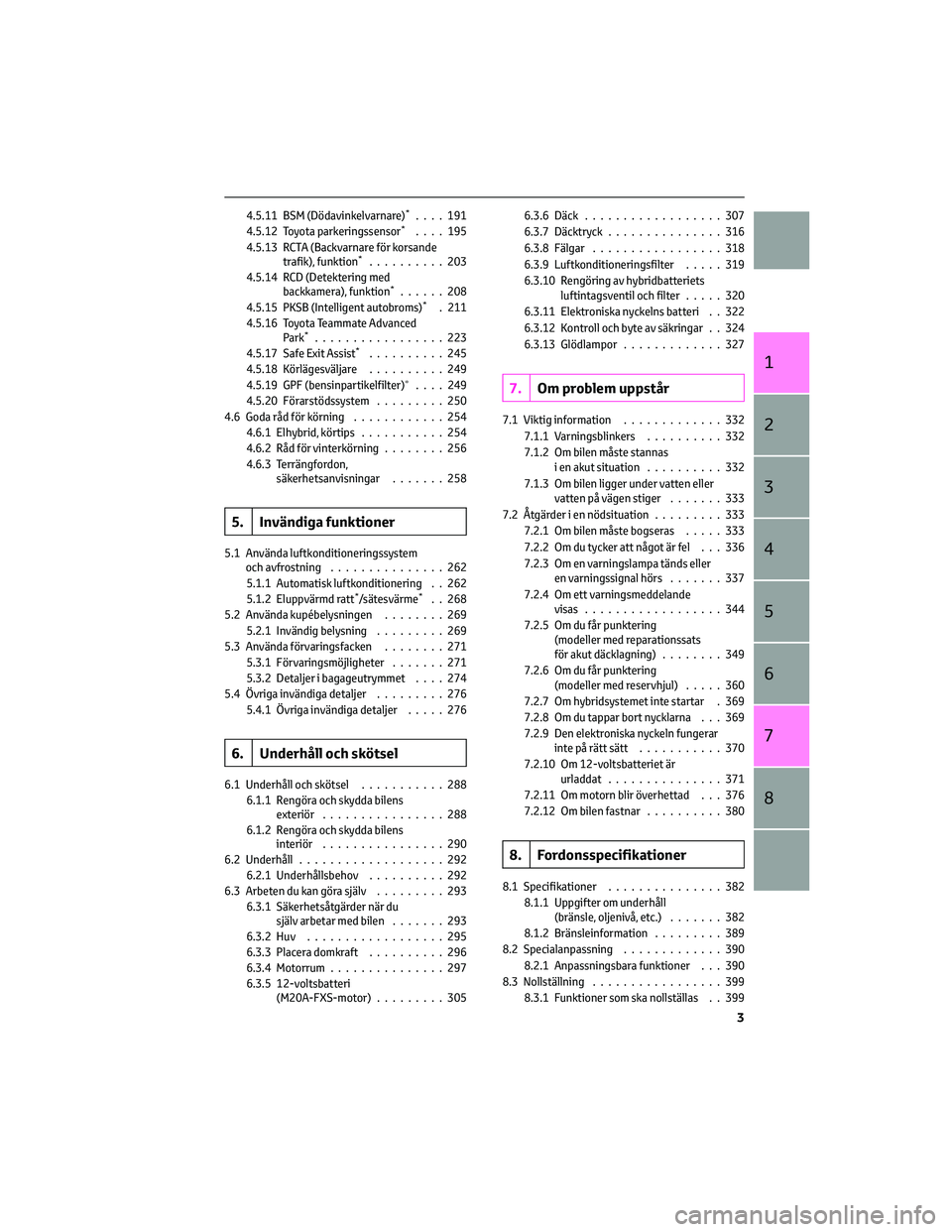

4.5.11 BSM (Dödavinkelvarnare)*....191
4.5.12 Toyota parkeringssensor*....195
4.5.13 RCTA (Backvarnare för korsande
trafik), funktion
*..........203
4.5.14 RCD (Detektering med
backkamera), funktion
*......208
4.5.15 PKSB (Intelligent autobroms)*. 211
4.5.16 Toyota Teammate Advanced
Park
*.................223
4.5.17 Safe Exit Assist*..........245
4.5.18 Körlägesväljare..........249
4.5.19 GPF (bensinpartikelfilter)
∗....249
4.5.20 Förarstödssystem.........250
4.6 Goda råd för körning............254
4.6.1Elhybrid,körtips ...........254
4.6.2Rådförvinterkörning ........256
4.6.3 Terrängfordon,
säkerhetsanvisningar.......258
5. Invändiga funktioner
5.1 Använda luftkonditioneringssystem
och avfrostning...............262
5.1.1 Automatisk luftkonditionering . . 262
5.1.2 Eluppvärmd ratt
*/sätesvärme*. . 268
5.2 Använda kupébelysningen........269
5.2.1 Invändig belysning.........269
5.3 Använda förvaringsfacken........271
5.3.1 Förvaringsmöjligheter.......271
5.3.2 Detaljer i bagageutrymmet....274
5.4 Övriga invändiga detaljer.........276
5.4.1 Övriga invändiga detaljer.....276
6. Underhåll och skötsel
6.1 Underhåll och skötsel...........288
6.1.1 Rengöra och skydda bilens
exteriör ................288
6.1.2 Rengöra och skydda bilens
interiör ................290
6.2 Underhåll...................292
6.2.1 Underhållsbehov..........292
6.3Arbetendukangörasjälv .........293
6.3.1 Säkerhetsåtgärder när du
själv arbetar med bilen.......293
6.3.2Huv ..................295
6.3.3 Placera domkraft..........296
6.3.4Motorrum...............297
6.3.5 12-voltsbatteri
(M20A-FXS-motor).........3056.3.6 Däck..................307
6.3.7 Däcktryck...............316
6.3.8Fälgar .................318
6.3.9 Luftkonditioneringsfilter.....319
6.3.10 Rengöring av hybridbatteriets
luftintagsventil och filter.....320
6.3.11 Elektroniska nyckelns batteri . . 322
6.3.12 Kontroll och byte av säkringar . . 324
6.3.13 Glödlampor.............327
7.Om problem uppstår
7.1Viktiginformation .............332
7.1.1 Varningsblinkers..........332
7.1.2 Om bilen måste stannas
i en akut situation..........332
7.1.3 Om bilen ligger under vatten eller
vatten på vägen stiger.......333
7.2 Åtgärder i en nödsituation.........333
7.2.1 Om bilen måste bogseras.....333
7.2.2 Om du tycker att något är fel . . . 336
7.2.3 Om en varningslampa tänds eller
en varningssignal hörs.......337
7.2.4 Om ett varningsmeddelande
visas ..................344
7.2.5 Om du får punktering
(modeller med reparationssats
för akut däcklagning)........349
7.2.6 Om du får punktering
(modeller med reservhjul).....360
7.2.7 Om hybridsystemet inte startar . 369
7.2.8 Om du tappar bort nycklarna . . . 369
7.2.9 Den elektroniska nyckeln fungerar
intepårättsätt ...........370
7.2.10 Om 12-voltsbatteriet är
urladdat...............371
7.2.11 Om motorn blir överhettad . . . 376
7.2.12 Om bilen fastnar..........380
8. Fordonsspecifikationer
8.1 Specifikationer...............382
8.1.1 Uppgifter om underhåll
(bränsle, oljenivå, etc.).......382
8.1.2 Bränsleinformation.........389
8.2 Specialanpassning.............390
8.2.1 Anpassningsbara funktioner . . . 390
8.3Nollställning .................399
8.3.1 Funktioner som ska nollställas . . 399
3
1
2
3
4
5
6
7
8

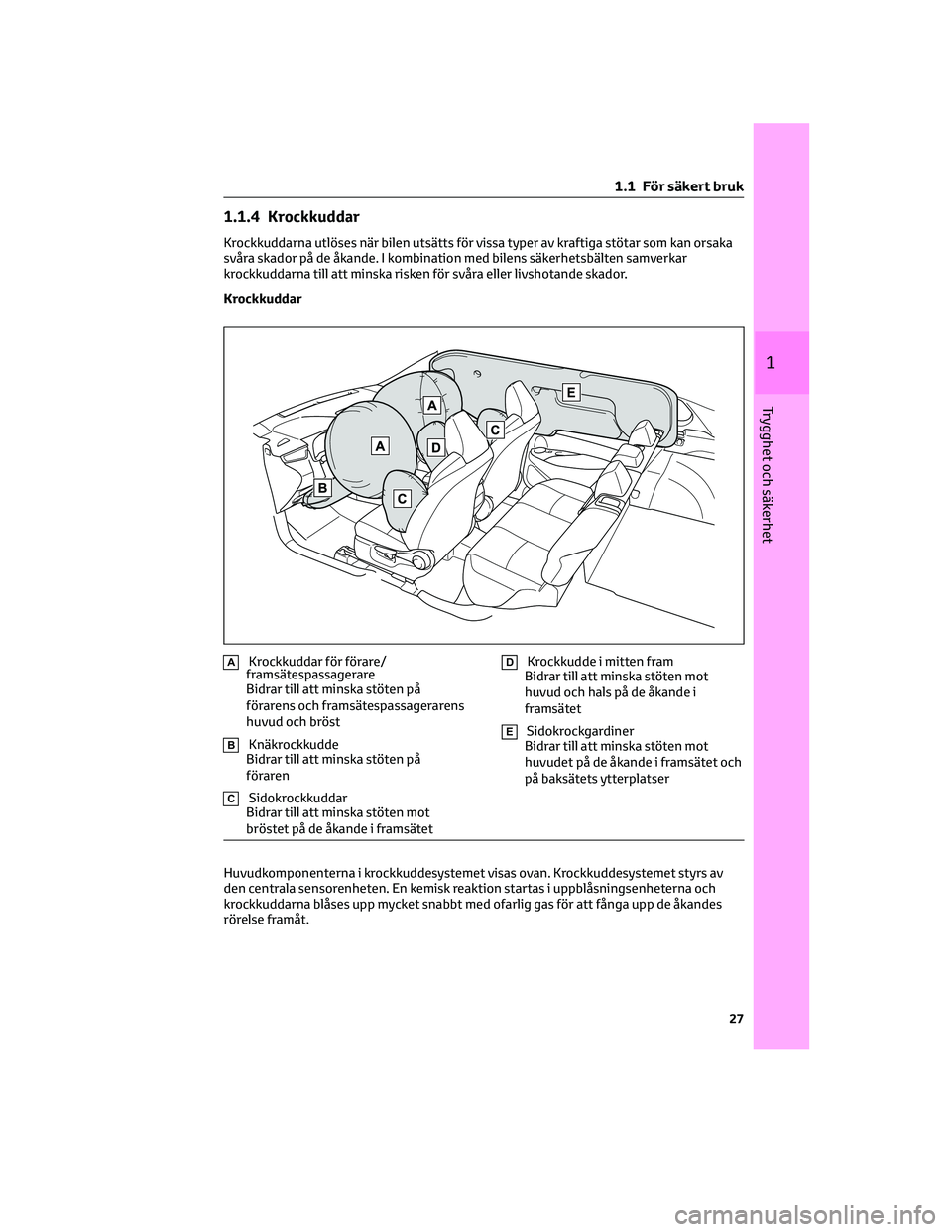

1.1.4 Krockkuddar
Krockkuddarna utlöses när bilen utsätts för vissa typer av kraftiga stötar som kan orsaka
svåra skador på de åkande. I kombination med bilens säkerhetsbälten samverkar
krockkuddarna till att minska risken för svåra eller livshotande skador.
Krockkuddar
AKrockkuddar för förare/
framsätespassagerare
Bidrar till att minska stöten på
förarens och framsätespassagerarens
huvud och bröst
BKnäkrockkudde
Bidrar till att minska stöten på
föraren
CSidokrockkuddar
Bidrar till att minska stöten mot
bröstet på de åkande i framsätet
DKrockkudde i mitten fram
Bidrar till att minska stöten mot
huvud och hals på de åkande i
framsätet
ESidokrockgardiner
Bidrar till att minska stöten mot
huvudet på de åkande i framsätet och
på baksätets ytterplatser
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
1 .1 För säkert bruk
27
1
Trygghet och säkerhet

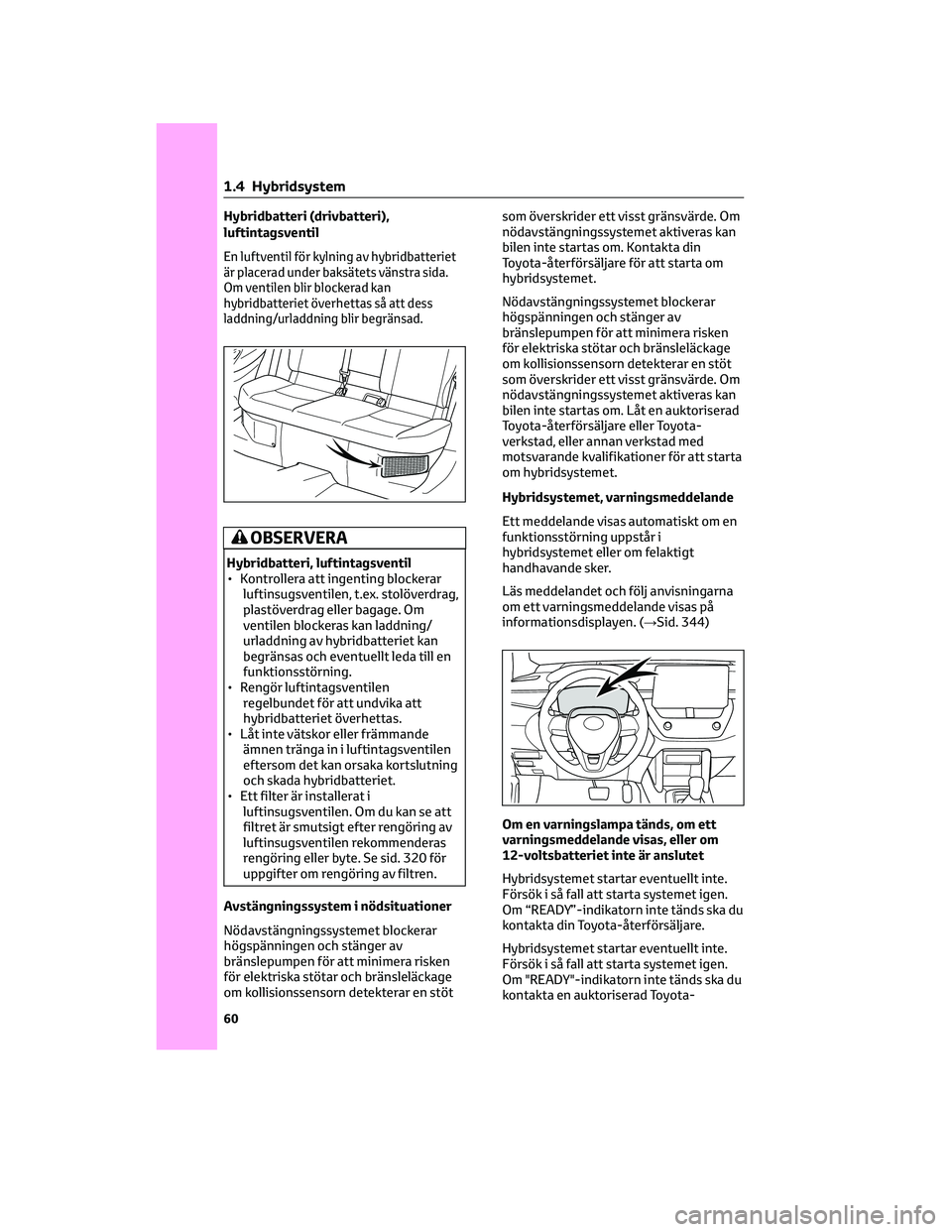

Hybridbatteri (drivbatteri),
luftintagsventil
En luftventil för kylning av hybridbatteriet
är placerad under baksätets vänstra sida.
Om ventilen blir blockerad kan
hybridbatteriet överhettas så att dess
laddning/urladdning blir begränsad.
OBSERVERA
Hybridbatteri, luftintagsventil
• Kontrollera att ingenting blockerar
luftinsugsventilen, t.ex. stolöverdrag,
plastöverdrag eller bagage. Om
ventilen blockeras kan laddning/
urladdning av hybridbatteriet kan
begränsas och eventuellt leda till en
funktionsstörning.
• Rengör luftintagsventilen
regelbundet för att undvika att
hybridbatteriet överhettas.
• Låt inte vätskor eller främmande
ämnen tränga in i luftintagsventilen
eftersom det kan orsaka kortslutning
och skada hybridbatteriet.
• Ett filter är installerat i
luftinsugsventilen. Om du kan se att
filtret är smutsigt efter rengöring av
luftinsugsventilen rekommenderas
rengöring eller byte. Se sid. 320 för
uppgifter om rengöring av filtren.
Avstängningssystem i nödsituationer
Nödavstängningssystemet blockerar
högspänningen och stänger av
bränslepumpen för att minimera risken
för elektriska stötar och bränsleläckage
om kollisionssensorn detekterar en stötsom överskrider ett visst gränsvärde. Om
nödavstängningssystemet aktiveras kan
bilen inte startas om. Kontakta din
Toyota-återförsäljare för att starta om
hybridsystemet.
Nödavstängningssystemet blockerar
högspänningen och stänger av
bränslepumpen för att minimera risken
för elektriska stötar och bränsleläckage
om kollisionssensorn detekterar en stöt
som överskrider ett visst gränsvärde. Om
nödavstängningssystemet aktiveras kan
bilen inte startas om. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer för att starta
om hybridsystemet.
Hybridsystemet, varningsmeddelande
Ett meddelande visas automatiskt om en
funktionsstörning uppstår i
hybridsystemet eller om felaktigt
handhavande sker.
Läs meddelandet och följ anvisningarna
om ett varningsmeddelande visas på
informationsdisplayen. (→Sid. 344)
Om en varningslampa tänds, om ett
varningsmeddelande visas, eller om
12-voltsbatteriet inte är anslutet
Hybridsystemet startar eventuellt inte.
Försök i så fall att starta systemet igen.
Om “READY”-indikatorn inte tänds ska du
kontakta din Toyota-återförsäljare.
Hybridsystemet startar eventuellt inte.
Försök i så fall att starta systemet igen.
Om "READY"-indikatorn inte tänds ska du
kontakta en auktoriserad Toyota-
1 .4 Hybridsystem
60

återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.

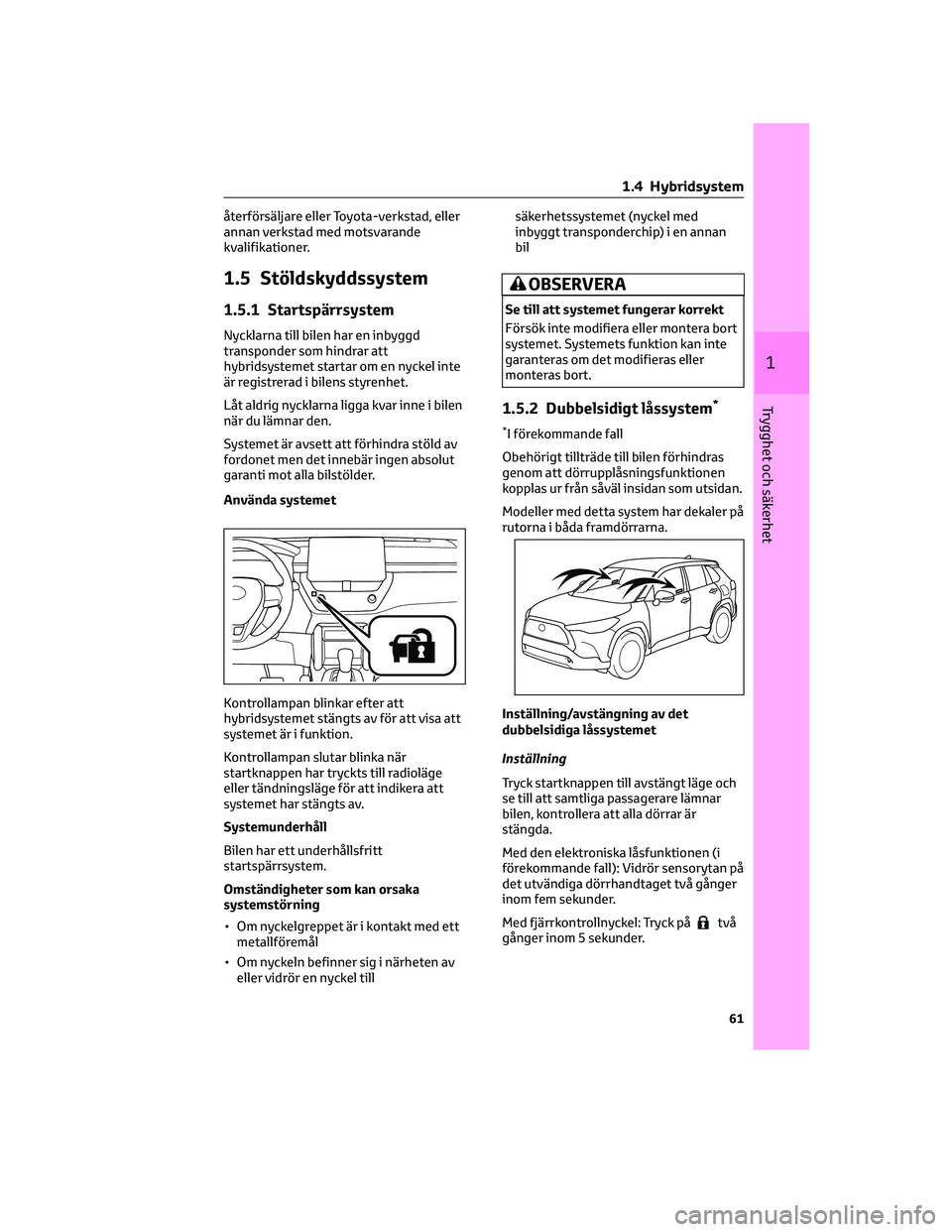

1.5 Stöldskyddssystem
1.5.1 Startspärrsystem
Nycklarna till bilen har en inbyggd
transponder som hindrar att
hybridsystemet startar om en nyckel inte
är registrerad i bilens styrenhet.
Låt aldrig nycklarna ligga kvar inne i bilen
när du lämnar den.
Systemet är avsett att förhindra stöld av
fordonet men det innebär ingen absolut
garanti mot alla bilstölder.
Använda systemet
Kontrollampan blinkar efter att
hybridsystemet stängts av för att visa att
systemet är i funktion.
Kontrollampan slutar blinka när
startknappen har tryckts till radioläge
eller tändningsläge för att indikera att
systemet har stängts av.
Systemunderhåll
Bilen har ett underhållsfritt
startspärrsystem.
Omständigheter som kan orsaka
systemstörning
• Om nyckelgreppet är i kontakt med ett
metallföremål
• Om nyckeln befinner sig i närheten av
eller vidrör en nyckel tillsäkerhetssystemet (nyckel med
inbyggt transponderchip) i en annan
bil
OBSERVERA
Se till att systemet fungerar korrekt
Försök inte modifiera eller montera bort
systemet. Systemets funktion kan inte
garanteras om det modifieras eller
monteras bort.
1.5.2 Dubbelsidigt låssystem*
*I förekommande fall
Obehörigt tillträde till bilen förhindras
genom att dörrupplåsningsfunktionen
kopplas ur från såväl insidan som utsidan.
Modeller med detta system har dekaler på
rutorna i båda framdörrarna.
Inställning/avstängning av det
dubbelsidiga låssystemet
Inställning
Tryck startknappen till avstängt läge och
se till att samtliga passagerare lämnar
bilen, kontrollera att alla dörrar är
stängda.
Med den elektroniska låsfunktionen (i
förekommande fall): Vidrör sensorytan på
det utvändiga dörrhandtaget två gånger
inom fem sekunder.
Med fjärrkontrollnyckel: Tryck på
två
gånger inom 5 sekunder.
1 .4 Hybridsystem
61
1
Trygghet och säkerhet

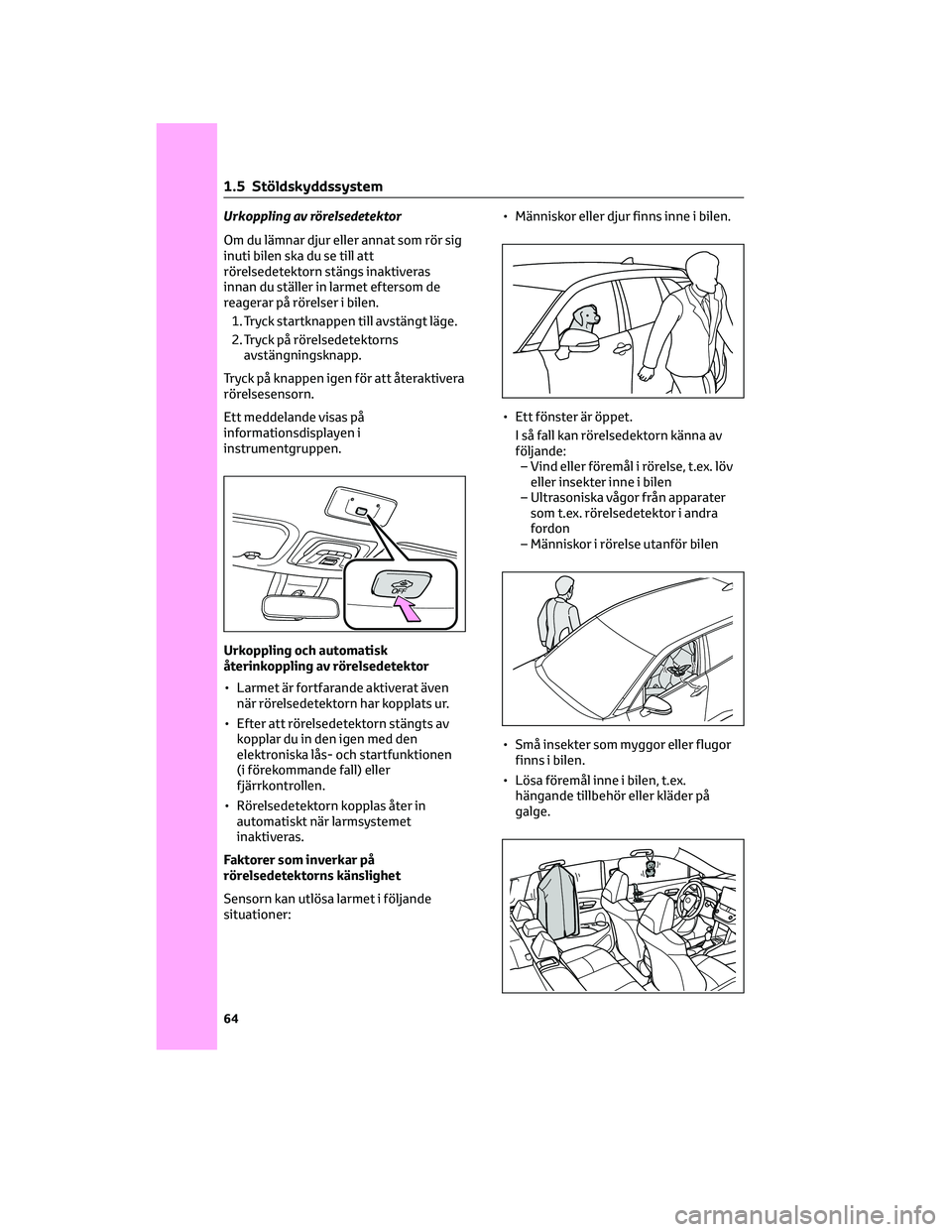

Urkoppling av rörelsedetektor
Om du lämnar djur eller annat som rör sig
inuti bilen ska du se till att
rörelsedetektorn stängs inaktiveras
innan du ställer in larmet eftersom de
reagerar på rörelser i bilen.
1. Tryck startknappen till avstängt läge.
2. Tryck på rörelsedetektorns
avstängningsknapp.
Tryck på knappen igen för att återaktivera
rörelsesensorn.
Ett meddelande visas på
informationsdisplayen i
instrumentgruppen.
Urkoppling och automatisk
återinkoppling av rörelsedetektor
• Larmet är fortfarande aktiverat även
när rörelsedetektorn har kopplats ur.
• Efter att rörelsedetektorn stängts av
kopplar du in den igen med den
elektroniska lås- och startfunktionen
(i förekommande fall) eller
fjärrkontrollen.
• Rörelsedetektorn kopplas åter in
automatiskt när larmsystemet
inaktiveras.
Faktorer som inverkar på
rörelsedetektorns känslighet
Sensorn kan utlösa larmet i följande
situationer:• Människor eller djur finns inne i bilen.
• Ett fönster är öppet.
I så fall kan rörelsedektorn känna av
följande:
– Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
– Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra
fordon
– Människor i rörelse utanför bilen
• Små insekter som myggor eller flugor
finns i bilen.
• Lösa föremål inne i bilen, t.ex.
hängande tillbehör eller kläder på
galge.
1 .5 Stöldskyddssystem
64

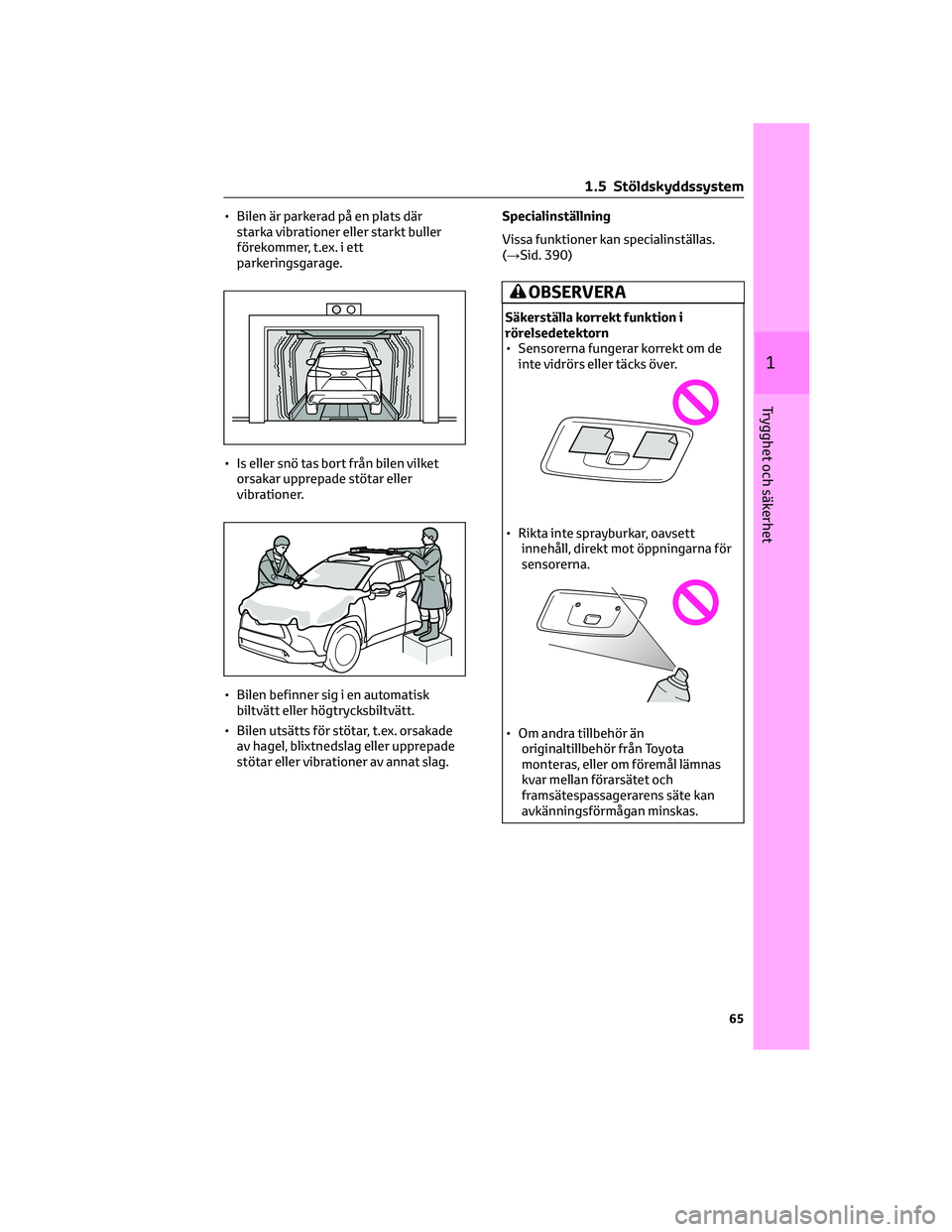

• Bilen är parkerad på en plats där
starka vibrationer eller starkt buller
förekommer, t.ex. i ett
parkeringsgarage.
• Is eller snö tas bort från bilen vilket
orsakar upprepade stötar eller
vibrationer.
• Bilen befinner sig i en automatisk
biltvätt eller högtrycksbiltvätt.
• Bilen utsätts för stötar, t.ex. orsakade
av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.Specialinställning
Vissa funktioner kan specialinställas.
(→Sid. 390)
OBSERVERA
Säkerställa korrekt funktion i
rörelsedetektorn
• Sensorerna fungerar korrekt om de
inte vidrörs eller täcks över.
• Rikta inte sprayburkar, oavsett
innehåll, direkt mot öppningarna för
sensorerna.
• Om andra tillbehör än
originaltillbehör från Toyota
monteras, eller om föremål lämnas
kvar mellan förarsätet och
framsätespassagerarens säte kan
avkänningsförmågan minskas.
1 .5 Stöldskyddssystem
65
1
Trygghet och säkerhet

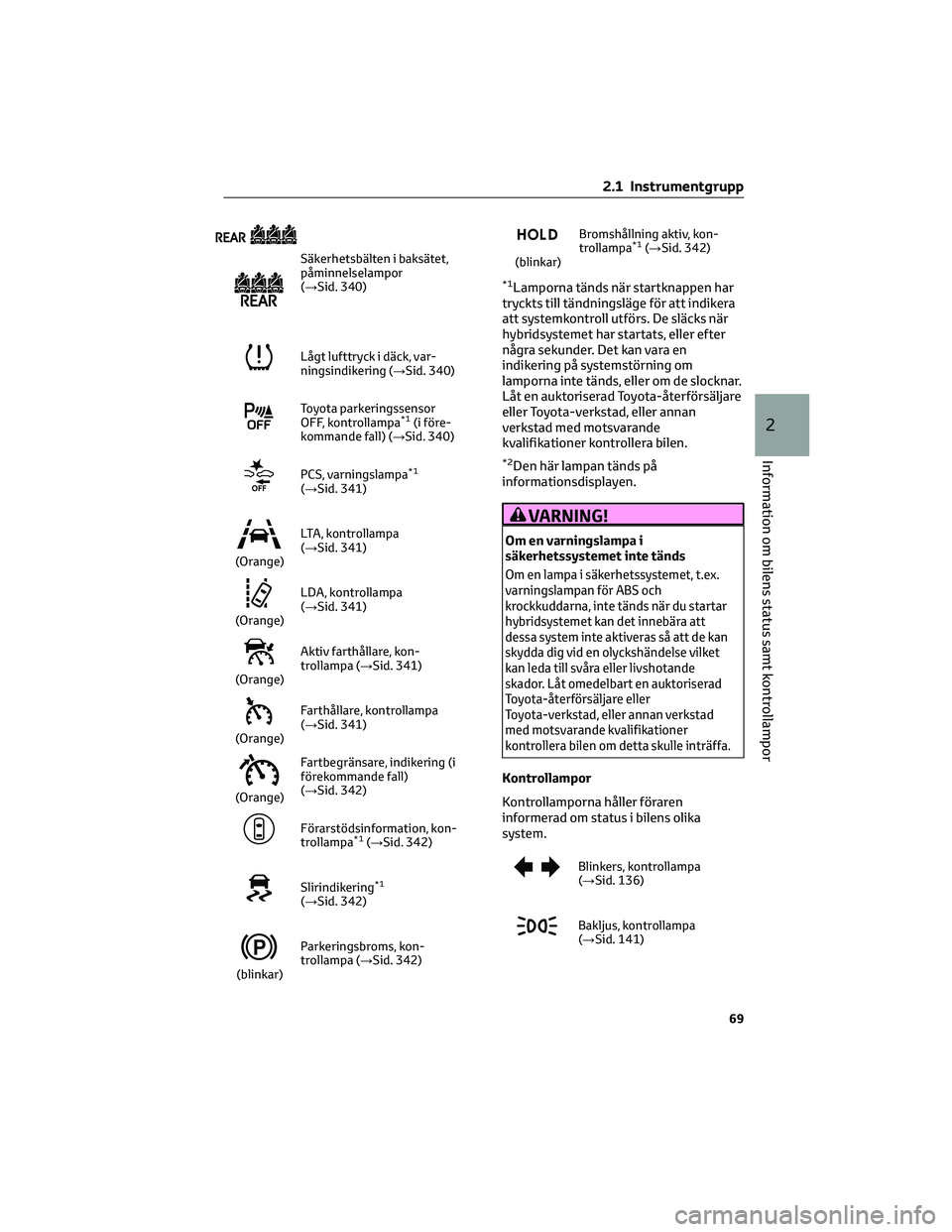

Säkerhetsbälten i baksätet,
påminnelselampor
(→Sid. 340)
Lågt lufttryck i däck, var-
ningsindikering (→Sid. 340)
Toyota parkeringssensor
OFF, kontrollampa*1(i före-
kommande fall) ( →Sid. 340)
PCS, varningslampa*1
(→Sid. 341)
(Orange)LTA, kontrollampa
(→Sid. 341)
(Orange)LDA, kontrollampa
(→Sid. 341)
(Orange)Aktiv farthållare, kon-
trollampa (→Sid. 341)
(Orange)Farthållare, kontrollampa
(→Sid. 341)
(Orange)Fartbegränsare, indikering (i
förekommande fall)
(→Sid. 342)
Förarstödsinformation, kon-
trollampa*1(→Sid. 342)
Slirindikering*1
(→Sid. 342)
(blinkar)
Parkeringsbroms, kon-
trollampa (→Sid. 342)
(blinkar)Bromshållning aktiv, kon-
trollampa
*1(→Sid. 342)
*1Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet har startats, eller efter
några sekunder. Det kan vara en
indikering på systemstörning om
lamporna inte tänds, eller om de slocknar.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
*2Den här lampan tänds på
informationsdisplayen.
VARNING!
Om en varningslampa i
säkerhetssystemet inte tänds
Om en lampa i säkerhetssystemet, t.ex.
varningslampan för ABS och
krockkuddarna, inte tänds när du startar
hybridsystemet kan det innebära att
dessa system inte aktiveras så att de kan
skydda dig vid en olyckshändelse vilket
kan leda till svåra eller livshotande
skador. Låt omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta skulle inträffa.
Kontrollampor
Kontrollamporna håller föraren
informerad om status i bilens olika
system.
Blinkers, kontrollampa
(→Sid. 136)
Bakljus, kontrollampa
(→Sid. 141)
2.1 Instrumentgrupp
69
2
Information om bilens status samt kontrollampor

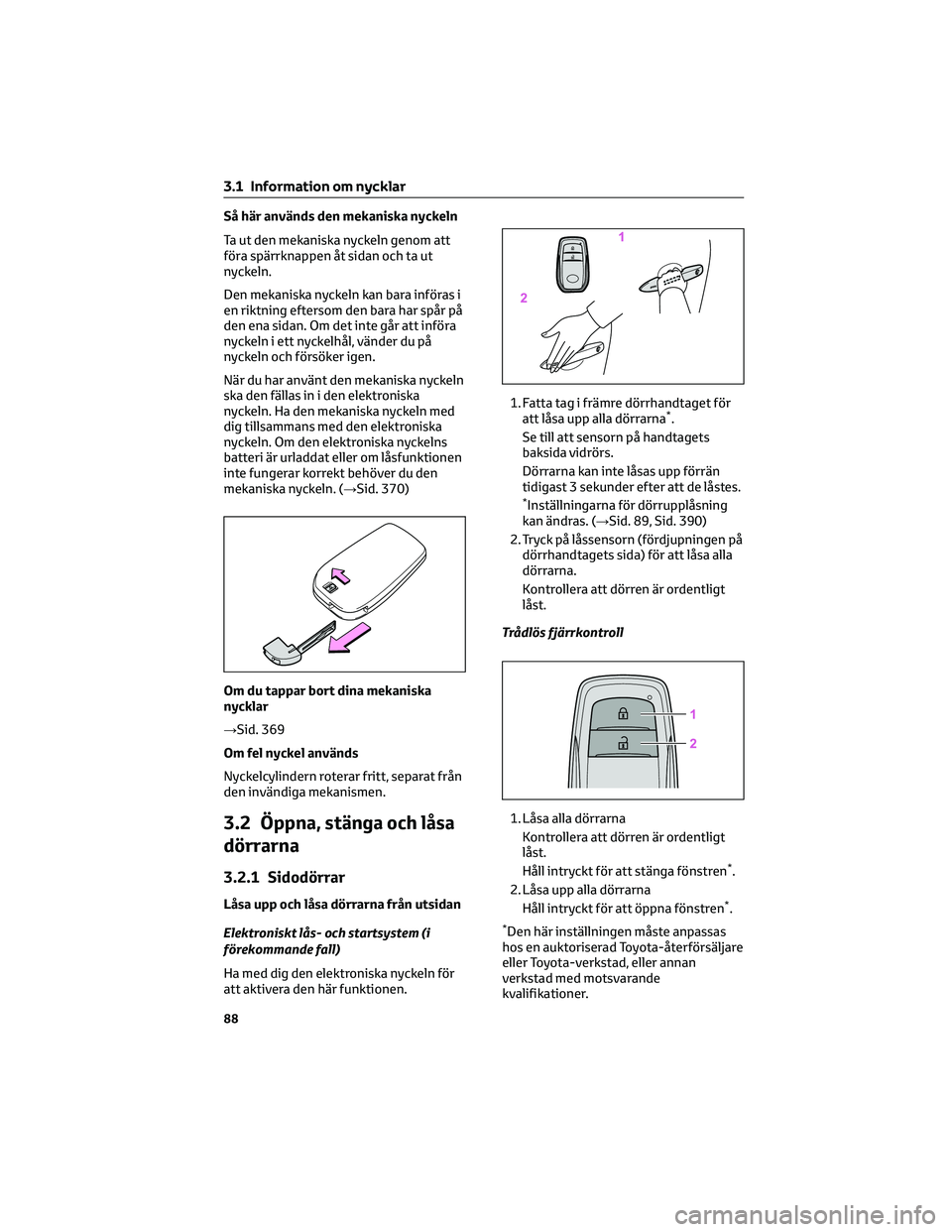

Så här används den mekaniska nyckeln
Ta ut den mekaniska nyckeln genom att
föra spärrknappen åt sidan och ta ut
nyckeln.
Den mekaniska nyckeln kan bara införas i
en riktning eftersom den bara har spår på
den ena sidan. Om det inte går att införa
nyckeln i ett nyckelhål, vänder du på
nyckeln och försöker igen.
När du har använt den mekaniska nyckeln
ska den fällas in i den elektroniska
nyckeln. Ha den mekaniska nyckeln med
dig tillsammans med den elektroniska
nyckeln. Om den elektroniska nyckelns
batteri är urladdat eller om låsfunktionen
inte fungerar korrekt behöver du den
mekaniska nyckeln. (→Sid. 370)
Om du tappar bort dina mekaniska
nycklar
→Sid. 369
Om fel nyckel används
Nyckelcylindern roterar fritt, separat från
den invändiga mekanismen.
3.2 Öppna, stänga och låsa
dörrarna
3.2.1 Sidodörrar
Låsa upp och låsa dörrarna från utsidan
Elektroniskt lås- och startsystem (i
förekommande fall)
Ha med dig den elektroniska nyckeln för
att aktivera den här funktionen.1. Fatta tag i främre dörrhandtaget för
att låsa upp alla dörrarna
*.
Se till att sensorn på handtagets
baksida vidrörs.
Dörrarna kan inte låsas upp förrän
tidigast 3 sekunder efter att de låstes.
*Inställningarna för dörrupplåsning
kan ändras. (→Sid. 89, Sid. 390)
2. Tryck på låssensorn (fördjupningen på
dörrhandtagets sida) för att låsa alla
dörrarna.
Kontrollera att dörren är ordentligt
låst.
Trådlös fjärrkontroll
1. Låsa alla dörrarna
Kontrollera att dörren är ordentligt
låst.
Håll intryckt för att stänga fönstren
*.
2. Låsa upp alla dörrarna
Håll intryckt för att öppna fönstren
*.
*Den här inställningen måste anpassas
hos en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
3.1 Information om nycklar
88

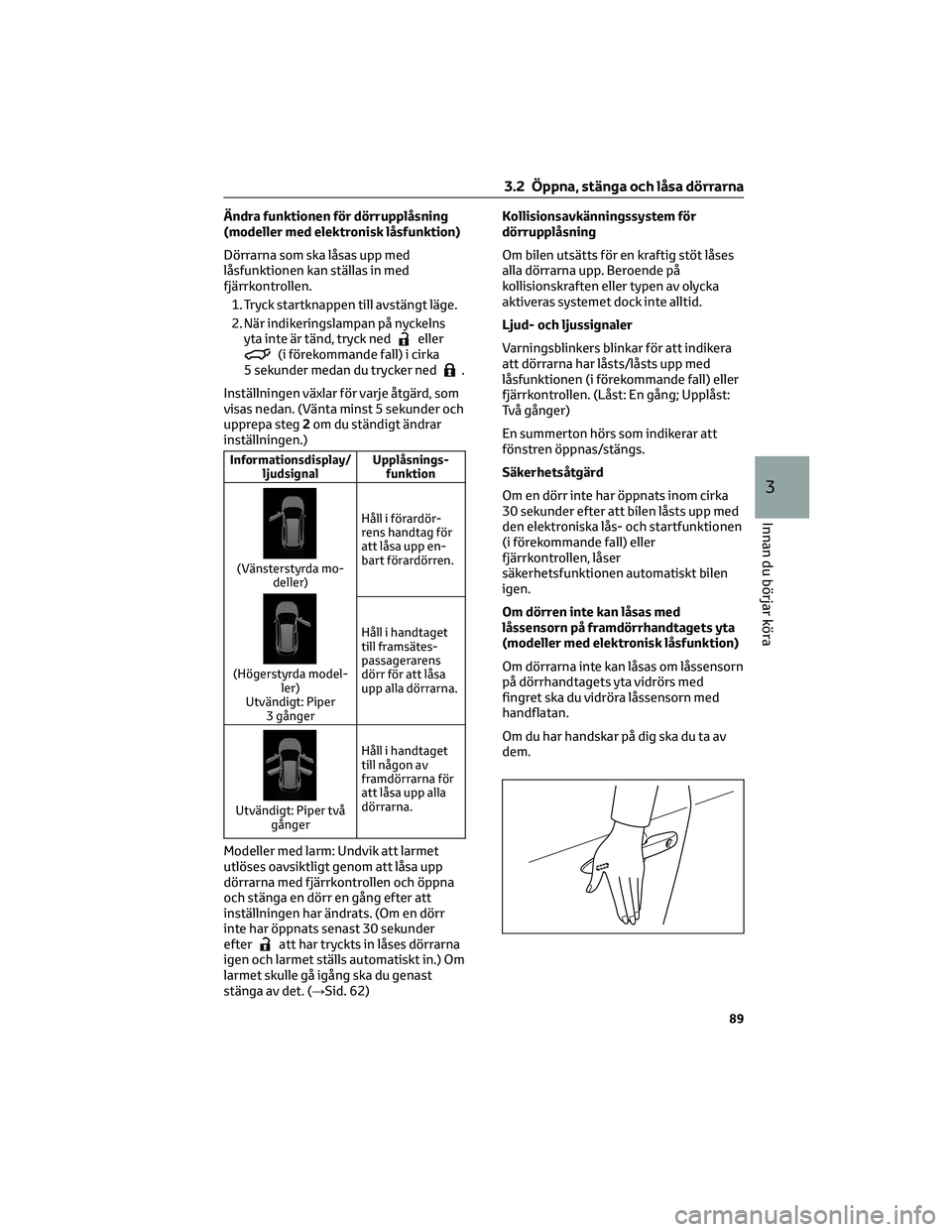

Ändra funktionen för dörrupplåsning
(modeller med elektronisk låsfunktion)
Dörrarna som ska låsas upp med
låsfunktionen kan ställas in med
fjärrkontrollen.
1. Tryck startknappen till avstängt läge.
2. När indikeringslampan på nyckelns
yta inte är tänd, tryck ned
eller(i förekommande fall) i cirka
5 sekunder medan du trycker ned.
Inställningen växlar för varje åtgärd, som
visas nedan. (Vänta minst 5 sekunder och
upprepa steg2om du ständigt ändrar
inställningen.)
Informationsdisplay/
ljudsignalUpplåsnings-
funktion
(Vänsterstyrda mo-
deller)
(Högerstyrda model-
ler)
Utvändigt: Piper
3 gångerHåll i förardör-
rens handtag för
att låsa upp en-
bart förardörren.
Håll i handtaget
till framsätes-
passagerarens
dörr för att låsa
upp alla dörrarna.
Utvändigt: Piper två
gångerHåll i handtaget
till någon av
framdörrarna för
att låsa upp alla
dörrarna.
Modeller med larm: Undvik att larmet
utlöses oavsiktligt genom att låsa upp
dörrarna med fjärrkontrollen och öppna
och stänga en dörr en gång efter att
inställningen har ändrats. (Om en dörr
inte har öppnats senast 30 sekunder
efter
att har tryckts in låses dörrarna
igen och larmet ställs automatiskt in.) Om
larmet skulle gå igång ska du genast
stänga av det. (→Sid. 62)Kollisionsavkänningssystem för
dörrupplåsning
Om bilen utsätts för en kraftig stöt låses
alla dörrarna upp. Beroende på
kollisionskraften eller typen av olycka
aktiveras systemet dock inte alltid.
Ljud- och ljussignaler
Varningsblinkers blinkar för att indikera
att dörrarna har låsts/låsts upp med
låsfunktionen (i förekommande fall) eller
fjärrkontrollen. (Låst: En gång; Upplåst:
Två gånger)
En summerton hörs som indikerar att
fönstren öppnas/stängs.
Säkerhetsåtgärd
Om en dörr inte har öppnats inom cirka
30 sekunder efter att bilen låsts upp med
den elektroniska lås- och startfunktionen
(i förekommande fall) eller
fjärrkontrollen, låser
säkerhetsfunktionen automatiskt bilen
igen.
Om dörren inte kan låsas med
låssensorn på framdörrhandtagets yta
(modeller med elektronisk låsfunktion)
Om dörrarna inte kan låsas om låssensorn
på dörrhandtagets yta vidrörs med
fingret ska du vidröra låssensorn med
handflatan.
Om du har handskar på dig ska du ta av
dem.
3.2 Öppna, stänga och låsa dörrarna
89
3
Innan du börjar köra

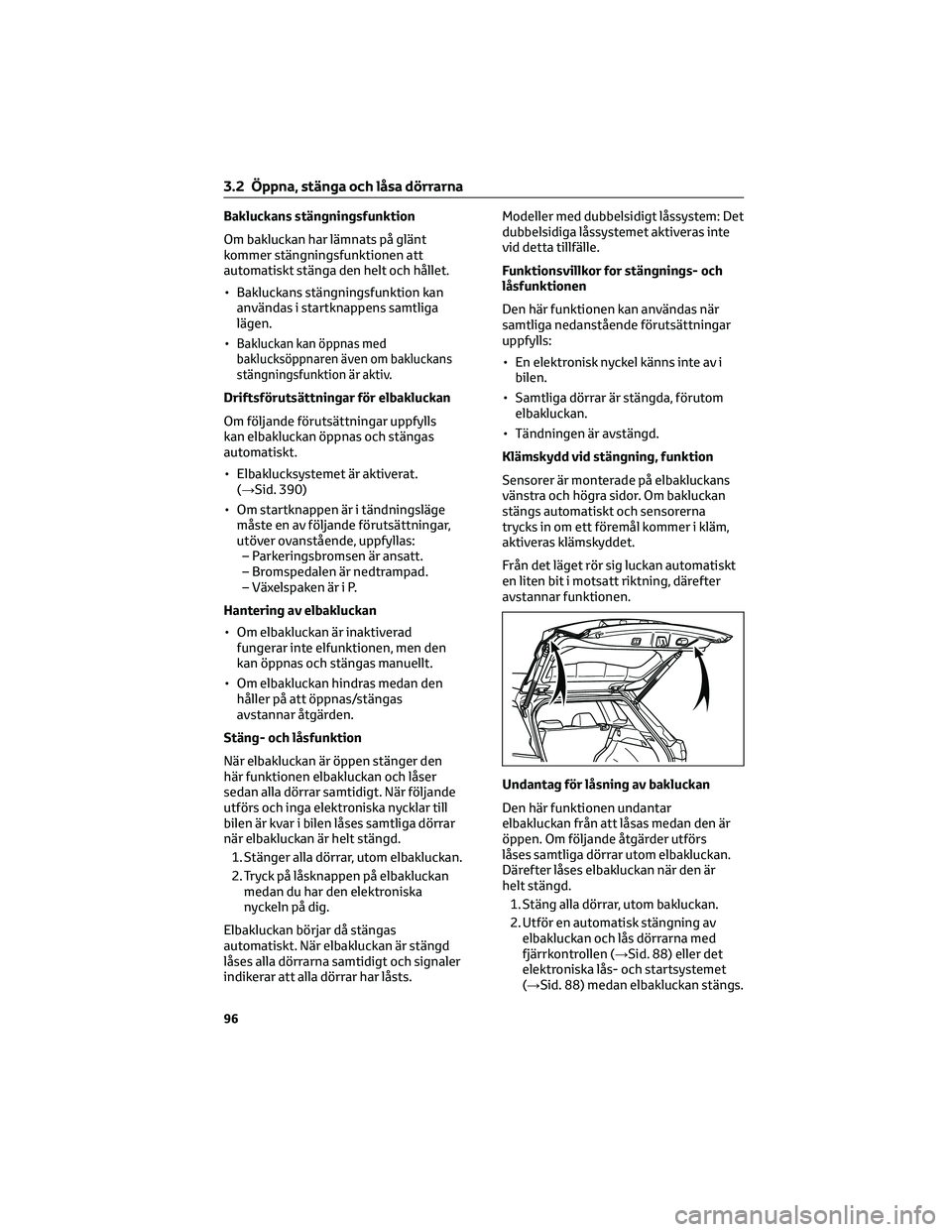

Bakluckans stängningsfunktion
Om bakluckan har lämnats på glänt
kommer stängningsfunktionen att
automatiskt stänga den helt och hållet.
• Bakluckans stängningsfunktion kan
användas i startknappens samtliga
lägen.
•
Bakluckan kan öppnas med
baklucksöppnaren även om bakluckans
stängningsfunktion är aktiv.
Driftsförutsättningar för elbakluckan
Om följande förutsättningar uppfylls
kan elbakluckan öppnas och stängas
automatiskt.
• Elbaklucksystemet är aktiverat.
(→Sid. 390)
• Om startknappen är i tändningsläge
måste en av följande förutsättningar,
utöver ovanstående, uppfyllas:
– Parkeringsbromsen är ansatt.
– Bromspedalen är nedtrampad.
– Växelspaken är i P.
Hantering av elbakluckan
• Om elbakluckan är inaktiverad
fungerar inte elfunktionen, men den
kan öppnas och stängas manuellt.
• Om elbakluckan hindras medan den
håller på att öppnas/stängas
avstannar åtgärden.
Stäng- och låsfunktion
När elbakluckan är öppen stänger den
här funktionen elbakluckan och låser
sedan alla dörrar samtidigt. När följande
utförs och inga elektroniska nycklar till
bilen är kvar i bilen låses samtliga dörrar
när elbakluckan är helt stängd.
1. Stänger alla dörrar, utom elbakluckan.
2. Tryck på låsknappen på elbakluckan
medan du har den elektroniska
nyckeln på dig.
Elbakluckan börjar då stängas
automatiskt. När elbakluckan är stängd
låses alla dörrarna samtidigt och signaler
indikerar att alla dörrar har låsts.Modeller med dubbelsidigt låssystem: Det
dubbelsidiga låssystemet aktiveras inte
vid detta tillfälle.
Funktionsvillkor for stängnings- och
låsfunktionen
Den här funktionen kan användas när
samtliga nedanstående förutsättningar
uppfylls:
• En elektronisk nyckel känns inte av i
bilen.
• Samtliga dörrar är stängda, förutom
elbakluckan.
• Tändningen är avstängd.
Klämskydd vid stängning, funktion
Sensorer är monterade på elbakluckans
vänstra och högra sidor. Om bakluckan
stängs automatiskt och sensorerna
trycks in om ett föremål kommer i kläm,
aktiveras klämskyddet.
Från det läget rör sig luckan automatiskt
en liten bit i motsatt riktning, därefter
avstannar funktionen.
Undantag för låsning av bakluckan
Den här funktionen undantar
elbakluckan från att låsas medan den är
öppen. Om följande åtgärder utförs
låses samtliga dörrar utom elbakluckan.
Därefter låses elbakluckan när den är
helt stängd.
1. Stäng alla dörrar, utom bakluckan.
2. Utför en automatisk stängning av
elbakluckan och lås dörrarna med
fjärrkontrollen (→Sid. 88) eller det
elektroniska lås- och startsystemet
(→Sid. 88) medan elbakluckan stängs.
3.2 Öppna, stänga och låsa dörrarna
96
