WAARSCHUWING!
Een goede bandenspanning zorgt
voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste
waarde. Als de banden niet de juiste
spanning hebben, kunnen
onderstaande zaken zich voordoen. Dit
kan leiden tot een ongeval waarbij
dodelijk of ernstig letsel kan ontstaan.
• Overmatige slijtage
• Ongelijkmatige slijtage
• Slecht rijgedrag
• Mogelijke klapband door
oververhitting
• Luchtlekkage tussen de band en velg
• Wielvervorming en/of beschadiging
van de band
• Groter risico op beschadiging van de
band tijdens het rijden (als gevolg
van voorwerpen op het wegdek,
verbindingsstukken of scherpe
randen in het wegdek, enz.)
OPMERKING
Controleren en op de juiste spanning
brengen van de banden
Plaats na controle altijd de
ventieldopjes. Zonder de ventieldopjes
kan er vuil en vocht in het inwendige van
de ventielen doordringen. Hierdoor kan
de afdichting in gevaar komen, wat kan
leiden tot een lagere bandenspanning.
6.3.8 Wielen
Als een velg verbuigingen of scheuren
vertoont of erg gecorrodeerd is, moet
deze vervangen worden. Anders kan de
band van de velg raken of kan de auto
moeilijk beheersbaar worden.
Keuze van velg
Let er bij het vervangen van velgen op dat
deze hetzelfde draagvermogen, dezelfde
diameter, velgbreedte en ET-waarde
*
hebben.Vervangende velgen zijn verkrijgbaar bij
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*“Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te
gebruiken:
• Velgen van verschillende maten of
types
• Gebruikte velgen
• Verbogen velgen die hersteld zijn
Vervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders
voor het
bandenspanningswaarschuwingssysteem,
dat in een vroegtijdig stadium
waarschuwt als de bandenspanning te
laag wordt. Bij het vervangen van velgen
moeten er bandenspanningssensoren en
-zenders worden geplaatst. (→Blz. 340)
WAARSCHUWING!
Vervangen van velgen
• Gebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in
een slechtere controle over de auto.
• Gebruik nooit een binnenband bij
een poreuze velg die ontworpen is
voor een tubeless band. Als u dat wel
doet, kan dat leiden tot een ongeval
waarbij dodelijk of ernstig letsel kan
ontstaan.
Plaatsen van wielmoeren
• Auto's met stalen velgen: Plaats de
wielmoeren met de schuine kant
naar het wiel toe. (→Blz. 400) Als de
wielmoeren worden geplaatst met de
schuine kant van het wiel af, kan de
velg beschadigd raken waardoor het
wiel tijdens het rijden kan losraken.
Dit kan leiden tot een ongeval, met
dodelijk of ernstig letsel als gevolg.
6.3 Zelf uit te voeren onderhoud
349
6
Onderhoud en verzorging

WAARSCHUWING!(Vervolg)
• Breng nooit olie of vet aan op de
wielbouten of -moeren. Door het
gebruik van olie of vet worden de
wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of
de velg beschadigd kunnen raken.
Daarnaast kunnen de wielmoeren
loslopen en de wielen losraken, wat
kan leiden tot een ongeval met
dodelijk of ernstig letsel als gevolg.
Verwijder olie of vet van de
wielbouten of wielmoeren.
Gebruik van beschadigde velgen niet
toegestaan
Gebruik geen gescheurde of vervormde
velgen. Als u dat wel doet, kan er
tijdens het rijden lucht uit de band
ontsnappen, waardoor een ongeval zou
kunnen ontstaan.
OPMERKING
Vervangen van
bandenspanningssensoren en
-zenders
• Omdat het repareren of vervangen
van een band invloed kan hebben op
de bandenspanningssensoren en
-zenders, adviseren we u deze
werkzaamheden uit te laten voeren
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige. Ga ook voor de
aanschaf van
bandenspanningssensoren en
-zenders naar een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Gebruik voor uw auto alleen originele
Toyota-velgen. Bij niet-originele
velgen kan niet worden gegarandeerd
dat de bandenspanningssensoren en
-zenders goed werken.Belangrijke aanwijzingen voor
lichtmetalen velgen
• Gebruik uitsluitend de wielmoeren van
Toyota en de juiste wielmoersleutel
voor uw lichtmetalen velgen.
• Controleer de wielmoeren na de
eerste 1.600 km telkens als een band
is verwisseld, een band is gerepareerd
of is vervangen.
• Pas op dat lichtmetalen velgen niet
beschadigd raken als u
sneeuwkettingen gebruikt.
• Bij het balanceren moet gebruik
worden gemaakt van Toyota- of
gelijkwaardige balanceergewichtjes,
die geplaatst dienen te worden met
een kunststof of rubber hamer.
6.3.9 Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen van het interieurfilter
1. Zet het contact UIT.
2. Open het dashboardkastje. Maak de
demper los.
3. Duw het dashboardkastje aan de zijde
die zich het dichtst bij het portier
bevindt naar binnen om de klauwen
vrij te maken. Trek vervolgens het
dashboardkastje naar buiten en maak
de onderste klauwen vrij.
6.3 Zelf uit te voeren onderhoud
350

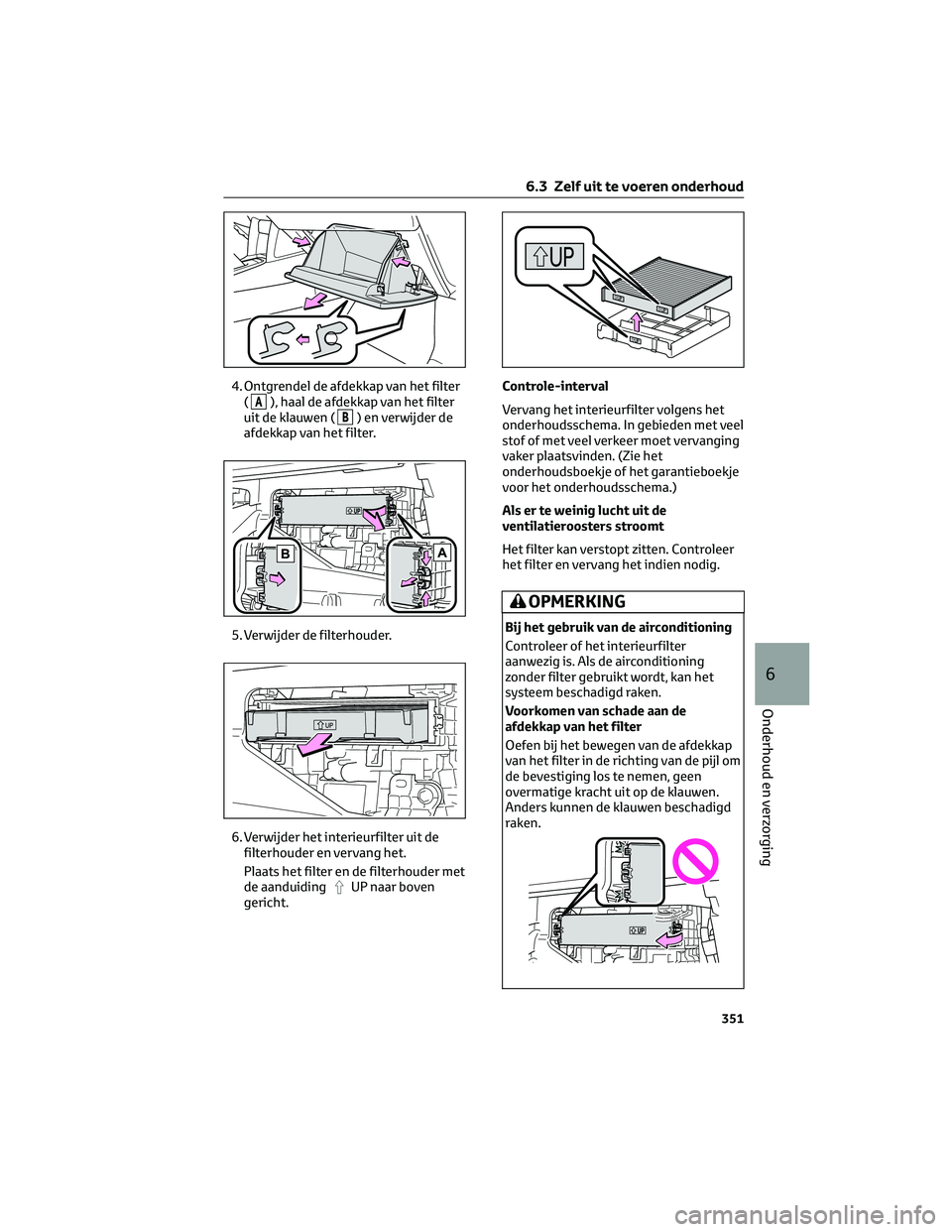

4. Ontgrendel de afdekkap van het filter
(
A), haal de afdekkap van het filter
uit de klauwen (
B) en verwijder de
afdekkap van het filter.
5. Verwijder de filterhouder.
6. Verwijder het interieurfilter uit de
filterhouder en vervang het.
Plaats het filter en de filterhouder met
de aanduiding
UP naar boven
gericht.Controle-interval
Vervang het interieurfilter volgens het
onderhoudsschema. In gebieden met veel
stof of met veel verkeer moet vervanging
vaker plaatsvinden. (Zie het
onderhoudsboekje of het garantieboekje
voor het onderhoudsschema.)
Als er te weinig lucht uit de
ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer
het filter en vervang het indien nodig.
OPMERKING
Bij het gebruik van de airconditioning
Controleer of het interieurfilter
aanwezig is. Als de airconditioning
zonder filter gebruikt wordt, kan het
systeem beschadigd raken.
Voorkomen van schade aan de
afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen
overmatige kracht uit op de klauwen.
Anders kunnen de klauwen beschadigd
raken.
6.3 Zelf uit te voeren onderhoud
351
6
Onderhoud en verzorging

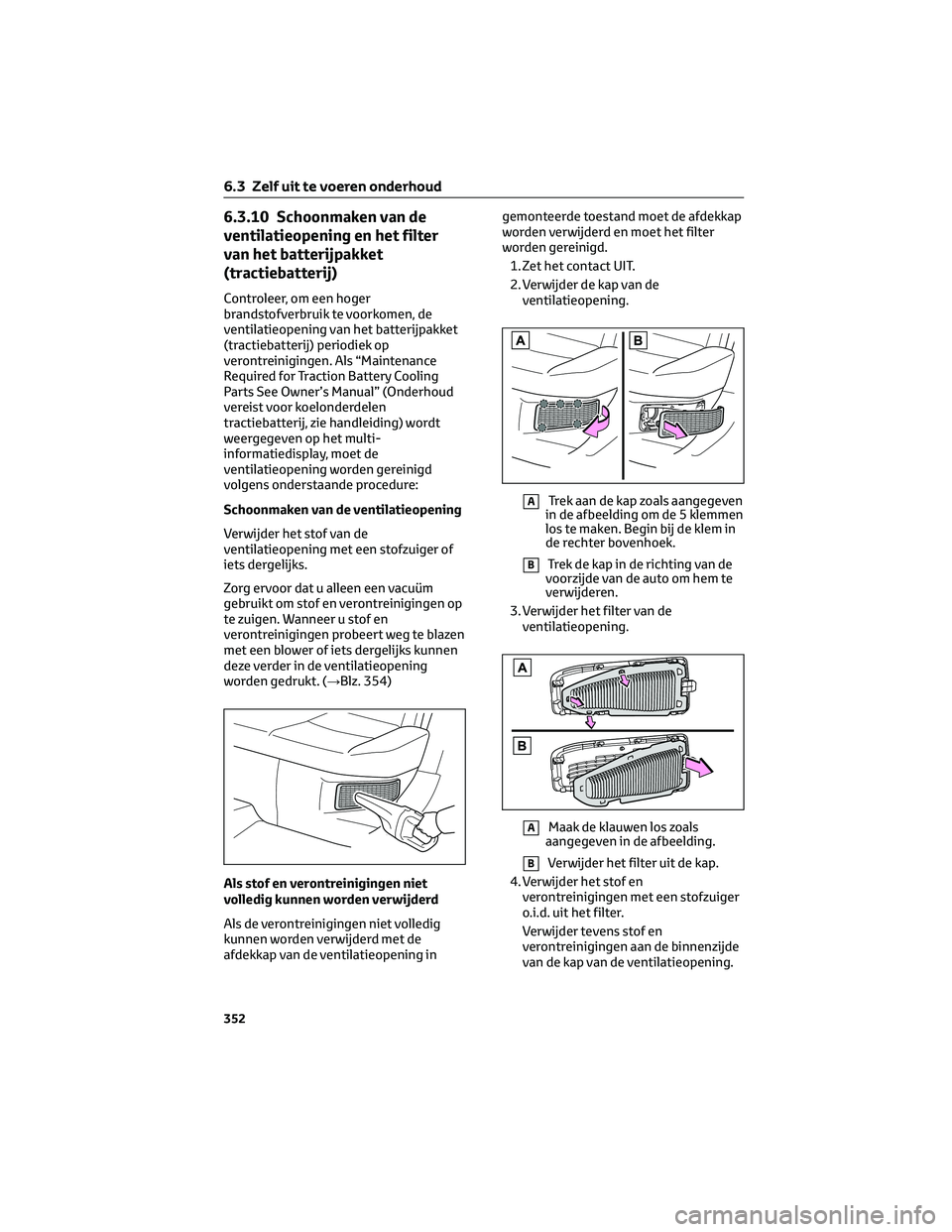

6.3.10 Schoonmaken van de
ventilatieopening en het filter
van het batterijpakket
(tractiebatterij)
Controleer, om een hoger
brandstofverbruik te voorkomen, de
ventilatieopening van het batterijpakket
(tractiebatterij) periodiek op
verontreinigingen. Als “Maintenance
Required for Traction Battery Cooling
Parts See Owner’s Manual” (Onderhoud
vereist voor koelonderdelen
tractiebatterij, zie handleiding) wordt
weergegeven op het multi-
informatiedisplay, moet de
ventilatieopening worden gereinigd
volgens onderstaande procedure:
Schoonmaken van de ventilatieopening
Verwijder het stof van de
ventilatieopening met een stofzuiger of
iets dergelijks.
Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen op
te zuigen. Wanneer u stof en
verontreinigingen probeert weg te blazen
met een blower of iets dergelijks kunnen
deze verder in de ventilatieopening
worden gedrukt. (→Blz. 354)
Als stof en verontreinigingen niet
volledig kunnen worden verwijderd
Als de verontreinigingen niet volledig
kunnen worden verwijderd met de
afdekkap van de ventilatieopening ingemonteerde toestand moet de afdekkap
worden verwijderd en moet het filter
worden gereinigd.
1. Zet het contact UIT.
2. Verwijder de kap van de
ventilatieopening.
ATrek aan de kap zoals aangegeven
in de afbeelding om de 5 klemmen
los te maken. Begin bij de klem in
de rechter bovenhoek.
BTrek de kap in de richting van de
voorzijde van de auto om hem te
verwijderen.
3. Verwijder het filter van de
ventilatieopening.
AMaak de klauwen los zoals
aangegeven in de afbeelding.
BVerwijder het filter uit de kap.
4. Verwijder het stof en
verontreinigingen met een stofzuiger
o.i.d. uit het filter.
Verwijder tevens stof en
verontreinigingen aan de binnenzijde
van de kap van de ventilatieopening.
6.3 Zelf uit te voeren onderhoud
352

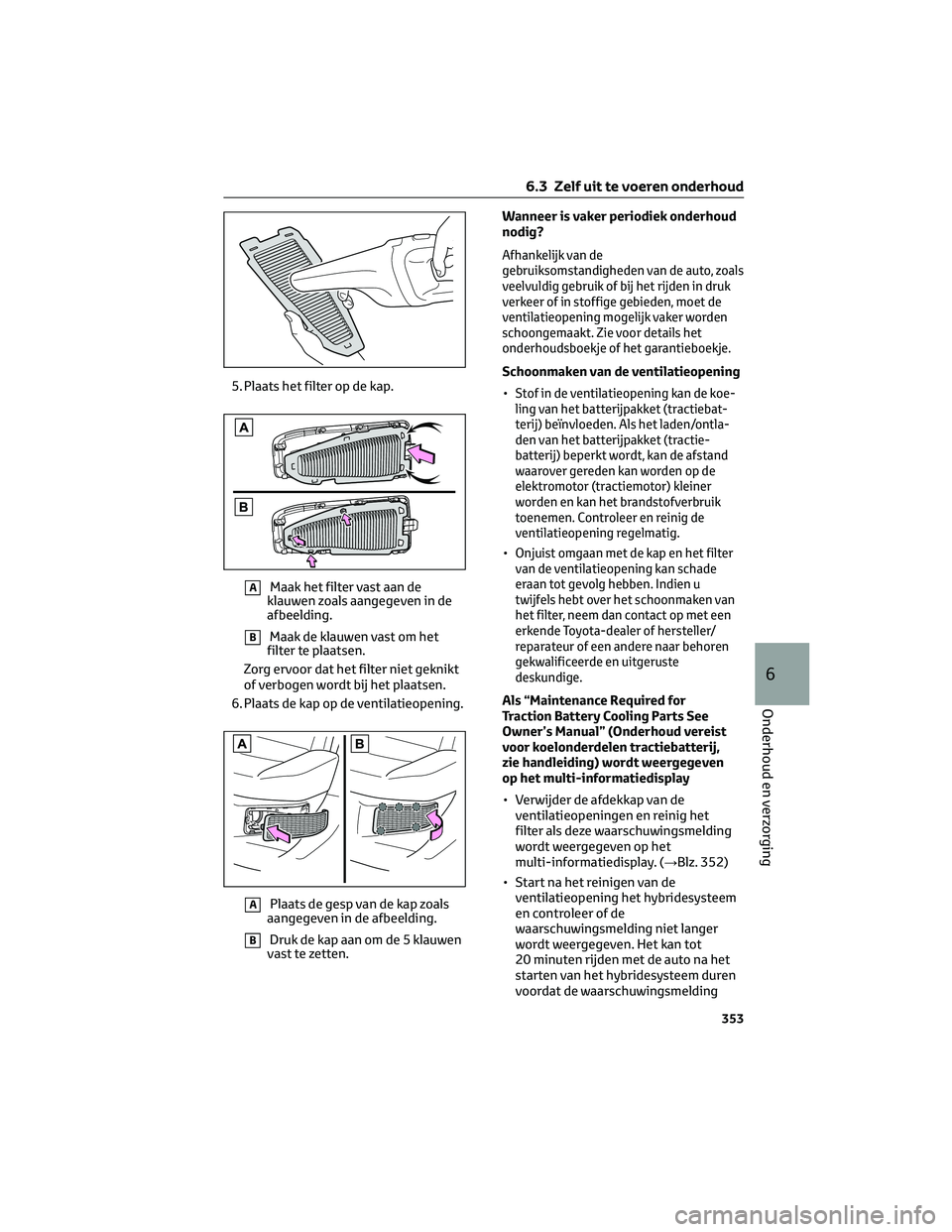

5. Plaats het filter op de kap.
AMaak het filter vast aan de
klauwen zoals aangegeven in de
afbeelding.
BMaak de klauwen vast om het
filter te plaatsen.
Zorg ervoor dat het filter niet geknikt
of verbogen wordt bij het plaatsen.
6. Plaats de kap op de ventilatieopening.
APlaats de gesp van de kap zoals
aangegeven in de afbeelding.
BDruk de kap aan om de 5 klauwen
vast te zetten.Wanneer is vaker periodiek onderhoud
nodig?
Afhankelijk van de
gebruiksomstandigheden van de auto, zoals
veelvuldig gebruik of bij het rijden in druk
verkeer of in stoffige gebieden, moet de
ventilatieopening mogelijk vaker worden
schoongemaakt. Zie voor details het
onderhoudsboekje of het garantieboekje.
Schoonmaken van de ventilatieopening
•
Stof in de ventilatieopening kan de koe-
ling van het batterijpakket (tractiebat-
terij) beïnvloeden. Als het laden/ontla-
den van het batterijpakket (tractie-
batterij) beperkt wordt, kan de afstand
waarover gereden kan worden op de
elektromotor (tractiemotor) kleiner
worden en kan het brandstofverbruik
toenemen. Controleer en reinig de
ventilatieopening regelmatig.
•Onjuist omgaan met de kap en het filter
van de ventilatieopening kan schade
eraan tot gevolg hebben. Indien u
twijfels hebt over het schoonmaken van
het filter, neem dan contact op met een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Als “Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” (Onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
op het multi-informatiedisplay
• Verwijder de afdekkap van de
ventilatieopeningen en reinig het
filter als deze waarschuwingsmelding
wordt weergegeven op het
multi-informatiedisplay. (→Blz. 352)
• Start na het reinigen van de
ventilatieopening het hybridesysteem
en controleer of de
waarschuwingsmelding niet langer
wordt weergegeven. Het kan tot
20 minuten rijden met de auto na het
starten van het hybridesysteem duren
voordat de waarschuwingsmelding
6.3 Zelf uit te voeren onderhoud
353
6
Onderhoud en verzorging

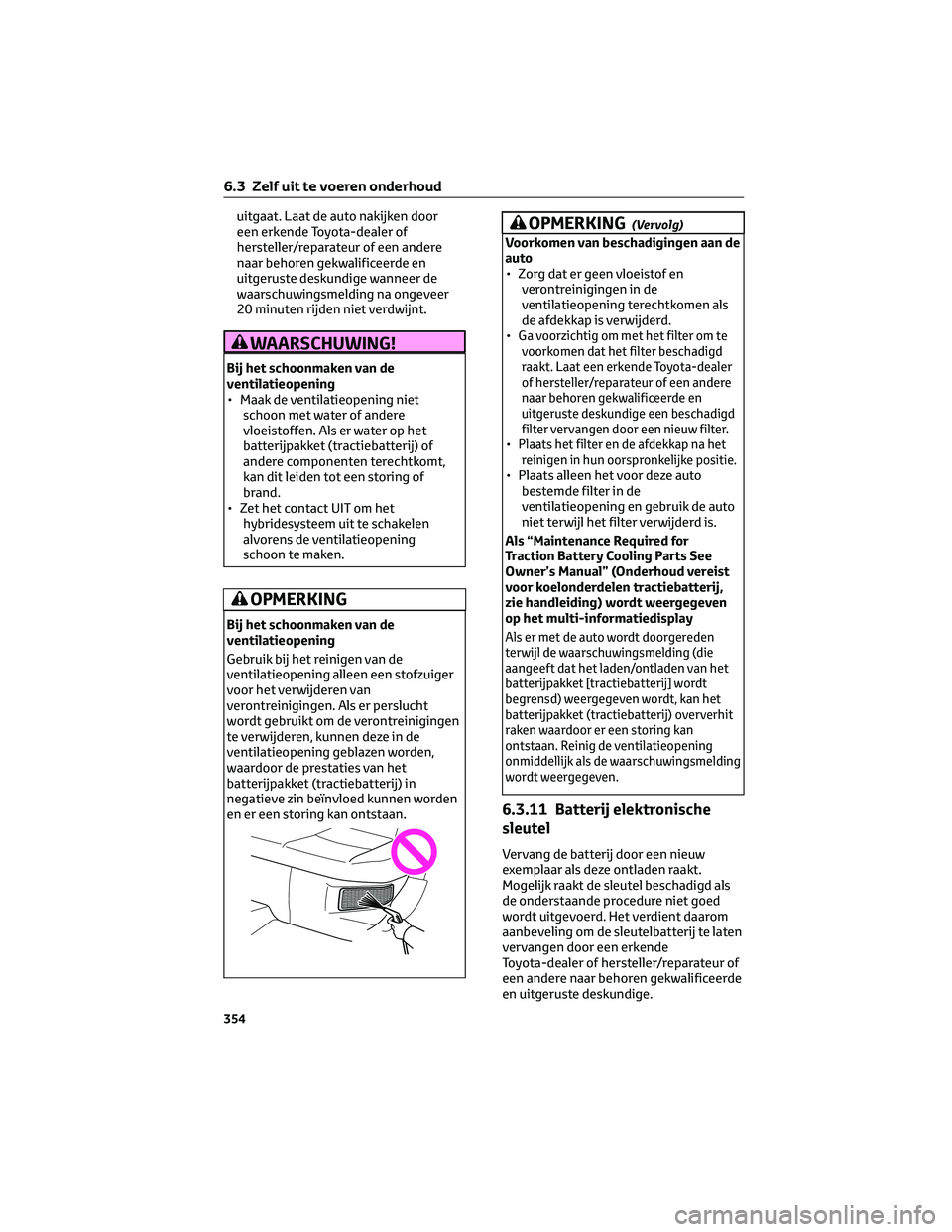

uitgaat. Laat de auto nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige wanneer de
waarschuwingsmelding na ongeveer
20 minuten rijden niet verdwijnt.
WAARSCHUWING!
Bij het schoonmaken van de
ventilatieopening
• Maak de ventilatieopening niet
schoon met water of andere
vloeistoffen. Als er water op het
batterijpakket (tractiebatterij) of
andere componenten terechtkomt,
kan dit leiden tot een storing of
brand.
• Zet het contact UIT om het
hybridesysteem uit te schakelen
alvorens de ventilatieopening
schoon te maken.
OPMERKING
Bij het schoonmaken van de
ventilatieopening
Gebruik bij het reinigen van de
ventilatieopening alleen een stofzuiger
voor het verwijderen van
verontreinigingen. Als er perslucht
wordt gebruikt om de verontreinigingen
te verwijderen, kunnen deze in de
ventilatieopening geblazen worden,
waardoor de prestaties van het
batterijpakket (tractiebatterij) in
negatieve zin beïnvloed kunnen worden
en er een storing kan ontstaan.
OPMERKING(Vervolg)
Voorkomen van beschadigingen aan de
auto
• Zorg dat er geen vloeistof en
verontreinigingen in de
ventilatieopening terechtkomen als
de afdekkap is verwijderd.
•
Ga voorzichtig om met het filter om te
voorkomen dat het filter beschadigd
raakt. Laat een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige een beschadigd
filter vervangen door een nieuw filter.
•Plaats het filter en de afdekkap na het
reinigen in hun oorspronkelijke positie.
• Plaats alleen het voor deze auto
bestemde filter in de
ventilatieopening en gebruik de auto
niet terwijl het filter verwijderd is.
Als “Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” (Onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
op het multi-informatiedisplay
Als er met de auto wordt doorgereden
terwijl de waarschuwingsmelding (die
aangeeft dat het laden/ontladen van het
batterijpakket [tractiebatterij] wordt
begrensd) weergegeven wordt, kan het
batterijpakket (tractiebatterij) oververhit
raken waardoor er een storing kan
ontstaan. Reinig de ventilatieopening
onmiddellijk als de waarschuwingsmelding
wordt weergegeven.
6.3.11 Batterij elektronische
sleutel
Vervang de batterij door een nieuw
exemplaar als deze ontladen raakt.
Mogelijk raakt de sleutel beschadigd als
de onderstaande procedure niet goed
wordt uitgevoerd. Het verdient daarom
aanbeveling om de sleutelbatterij te laten
vervangen door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
6.3 Zelf uit te voeren onderhoud
354

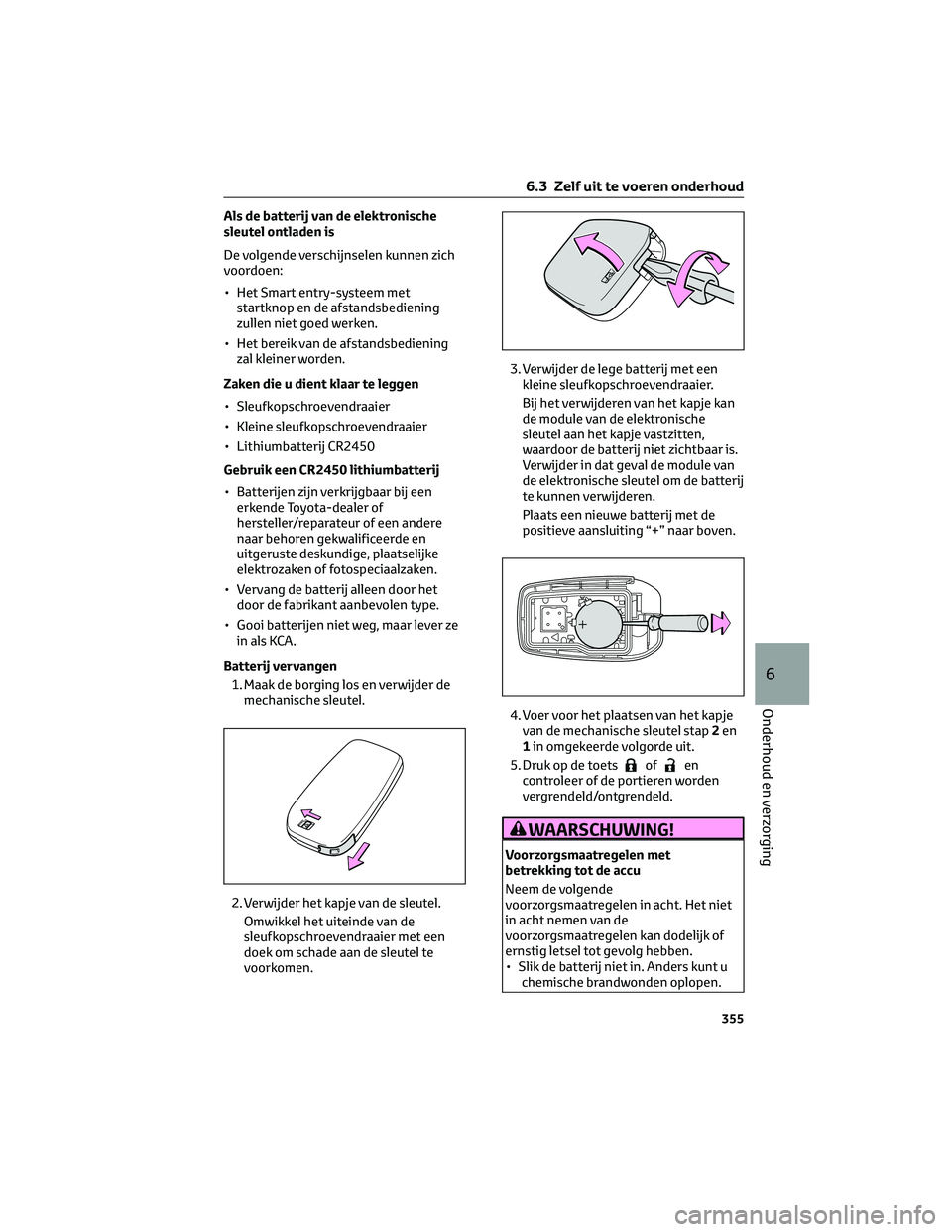

Als de batterij van de elektronische
sleutel ontladen is
De volgende verschijnselen kunnen zich
voordoen:
• Het Smart entry-systeem met
startknop en de afstandsbediening
zullen niet goed werken.
• Het bereik van de afstandsbediening
zal kleiner worden.
Zaken die u dient klaar te leggen
• Sleufkopschroevendraaier
• Kleine sleufkopschroevendraaier
• Lithiumbatterij CR2450
Gebruik een CR2450 lithiumbatterij
• Batterijen zijn verkrijgbaar bij een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige, plaatselijke
elektrozaken of fotospeciaalzaken.
• Vervang de batterij alleen door het
door de fabrikant aanbevolen type.
• Gooi batterijen niet weg, maar lever ze
in als KCA.
Batterij vervangen
1. Maak de borging los en verwijder de
mechanische sleutel.
2. Verwijder het kapje van de sleutel.
Omwikkel het uiteinde van de
sleufkopschroevendraaier met een
doek om schade aan de sleutel te
voorkomen.3. Verwijder de lege batterij met een
kleine sleufkopschroevendraaier.
Bij het verwijderen van het kapje kan
de module van de elektronische
sleutel aan het kapje vastzitten,
waardoor de batterij niet zichtbaar is.
Verwijder in dat geval de module van
de elektronische sleutel om de batterij
te kunnen verwijderen.
Plaats een nieuwe batterij met de
positieve aansluiting “+” naar boven.
4. Voer voor het plaatsen van het kapje
van de mechanische sleutel stap2en
1in omgekeerde volgorde uit.
5. Druk op de toets
ofen
controleer of de portieren worden
vergrendeld/ontgrendeld.
WAARSCHUWING!
Voorzorgsmaatregelen met
betrekking tot de accu
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
• Slik de batterij niet in. Anders kunt u
chemische brandwonden oplopen.
6.3 Zelf uit te voeren onderhoud
355
6
Onderhoud en verzorging

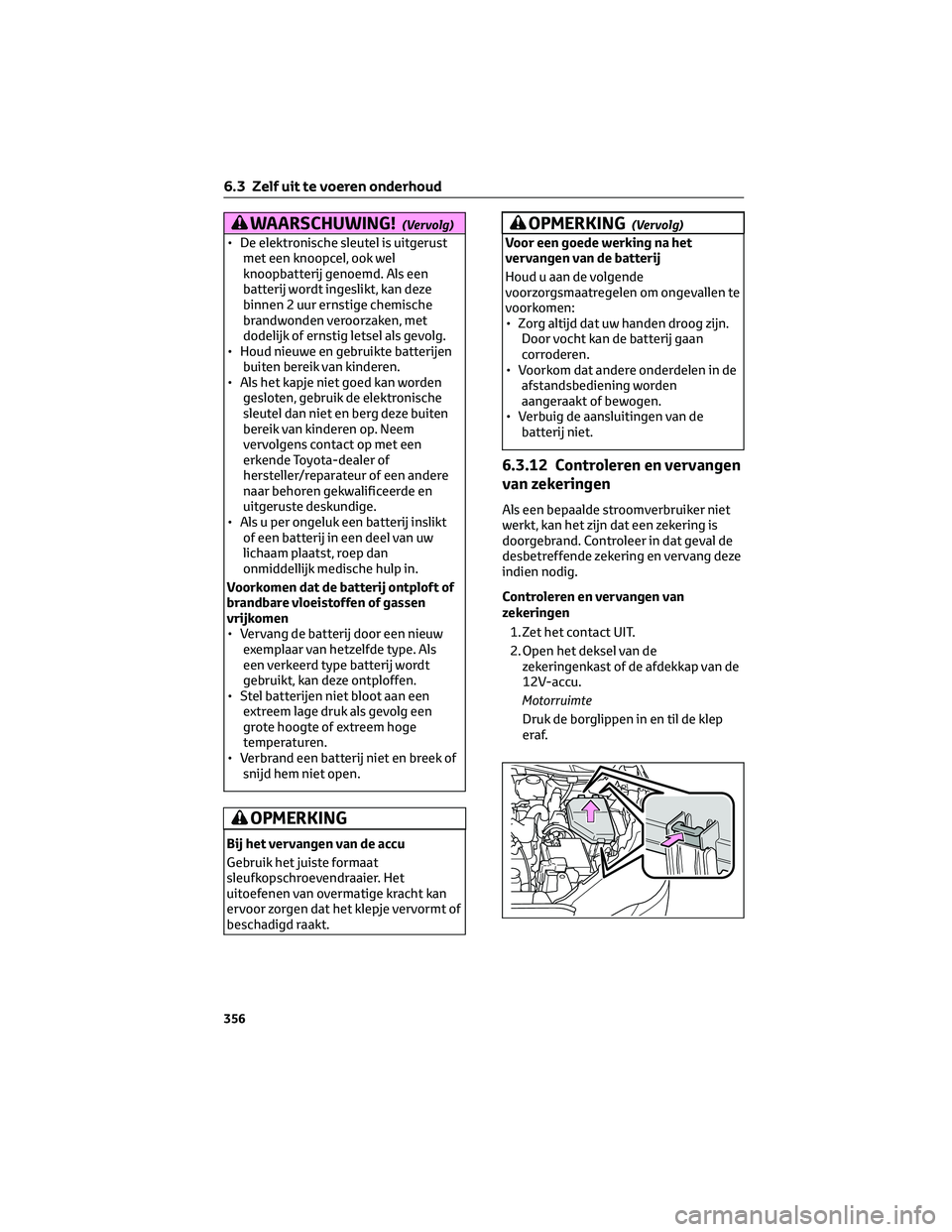

WAARSCHUWING!(Vervolg)
• De elektronische sleutel is uitgerust
met een knoopcel, ook wel
knoopbatterij genoemd. Als een
batterij wordt ingeslikt, kan deze
binnen 2 uur ernstige chemische
brandwonden veroorzaken, met
dodelijk of ernstig letsel als gevolg.
• Houd nieuwe en gebruikte batterijen
buiten bereik van kinderen.
• Als het kapje niet goed kan worden
gesloten, gebruik de elektronische
sleutel dan niet en berg deze buiten
bereik van kinderen op. Neem
vervolgens contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• Als u per ongeluk een batterij inslikt
of een batterij in een deel van uw
lichaam plaatst, roep dan
onmiddellijk medische hulp in.
Voorkomen dat de batterij ontploft of
brandbare vloeistoffen of gassen
vrijkomen
• Vervang de batterij door een nieuw
exemplaar van hetzelfde type. Als
een verkeerd type batterij wordt
gebruikt, kan deze ontploffen.
• Stel batterijen niet bloot aan een
extreem lage druk als gevolg een
grote hoogte of extreem hoge
temperaturen.
• Verbrand een batterij niet en breek of
snijd hem niet open.
OPMERKING
Bij het vervangen van de accu
Gebruik het juiste formaat
sleufkopschroevendraaier. Het
uitoefenen van overmatige kracht kan
ervoor zorgen dat het klepje vervormt of
beschadigd raakt.
OPMERKING(Vervolg)
Voor een goede werking na het
vervangen van de batterij
Houd u aan de volgende
voorzorgsmaatregelen om ongevallen te
voorkomen:
• Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan
corroderen.
• Voorkom dat andere onderdelen in de
afstandsbediening worden
aangeraakt of bewogen.
• Verbuig de aansluitingen van de
batterij niet.
6.3.12 Controleren en vervangen
van zekeringen
Als een bepaalde stroomverbruiker niet
werkt, kan het zijn dat een zekering is
doorgebrand. Controleer in dat geval de
desbetreffende zekering en vervang deze
indien nodig.
Controleren en vervangen van
zekeringen
1. Zet het contact UIT.
2. Open het deksel van de
zekeringenkast of de afdekkap van de
12V-accu.
Motorruimte
Druk de borglippen in en til de klep
eraf.
6.3 Zelf uit te voeren onderhoud
356

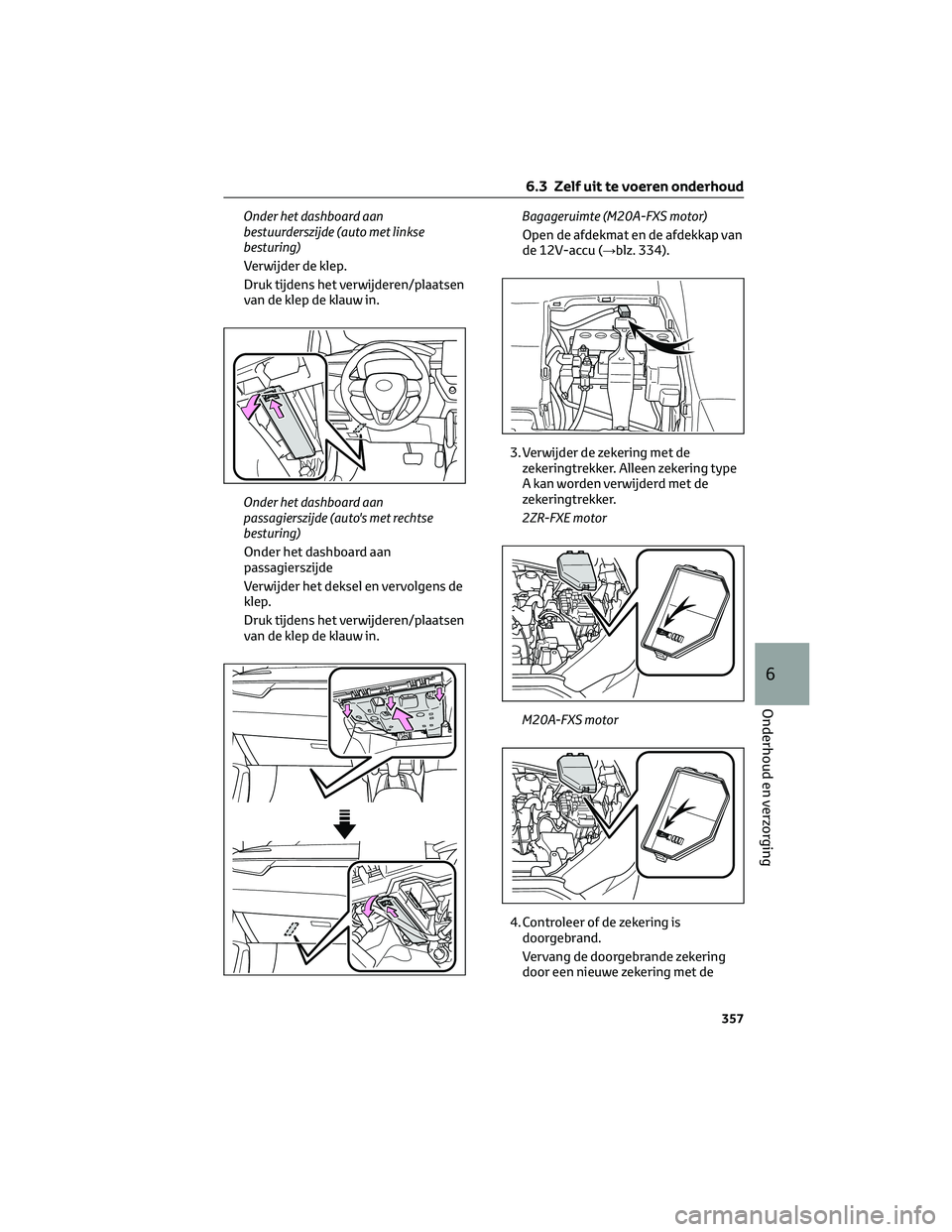

Onder het dashboard aan
bestuurderszijde (auto met linkse
besturing)
Verwijder de klep.
Druk tijdens het verwijderen/plaatsen
van de klep de klauw in.
Onder het dashboard aan
passagierszijde (auto's met rechtse
besturing)
Onder het dashboard aan
passagierszijde
Verwijder het deksel en vervolgens de
klep.
Druk tijdens het verwijderen/plaatsen
van de klep de klauw in.Bagageruimte (M20A-FXS motor)
Open de afdekmat en de afdekkap van
de 12V-accu (→blz. 334).
3. Verwijder de zekering met de
zekeringtrekker. Alleen zekering type
A kan worden verwijderd met de
zekeringtrekker.
2ZR-FXE motor
M20A-FXS motor
4. Controleer of de zekering is
doorgebrand.
Vervang de doorgebrande zekering
door een nieuwe zekering met de
6.3 Zelf uit te voeren onderhoud
357
6
Onderhoud en verzorging

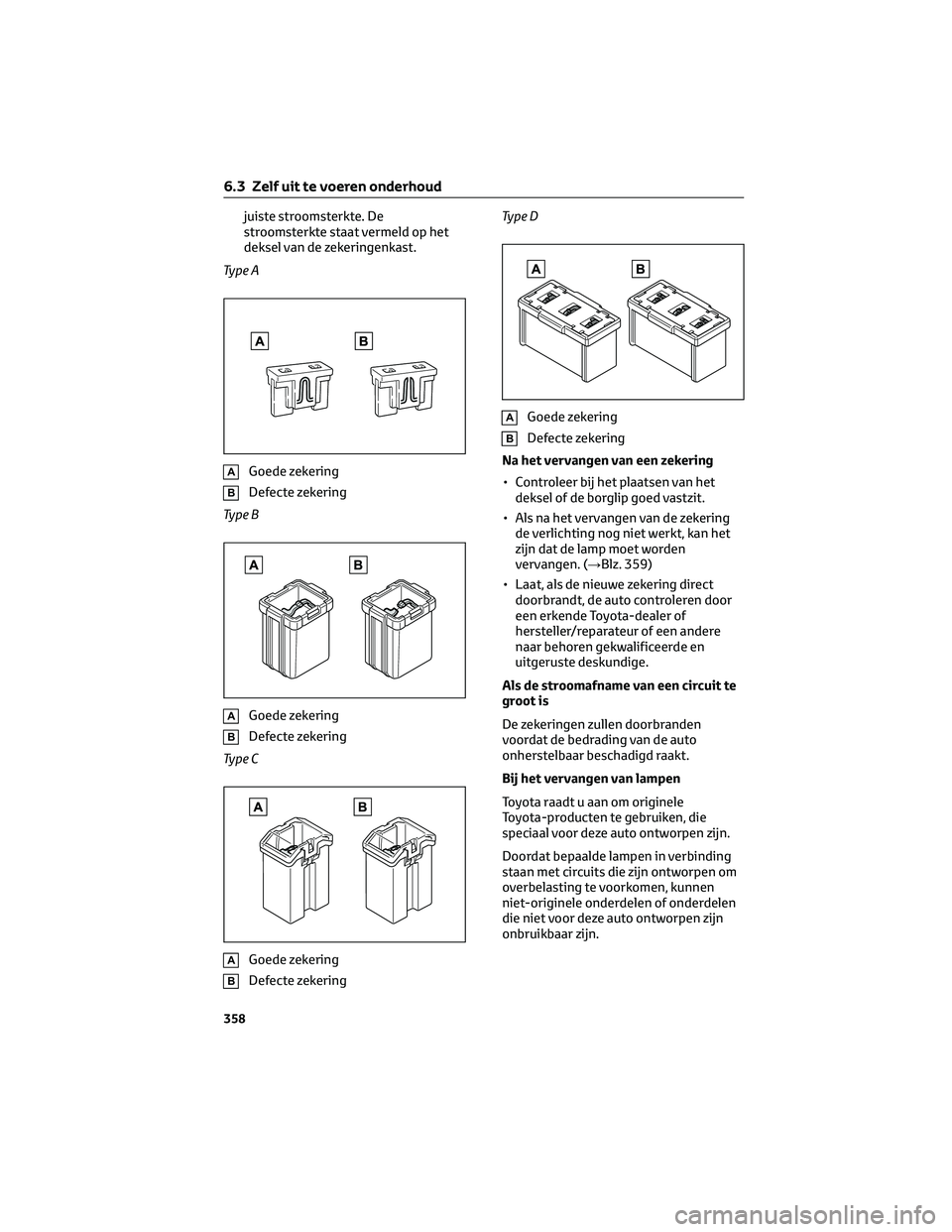

juiste stroomsterkte. De
stroomsterkte staat vermeld op het
deksel van de zekeringenkast.
Ty p e A
AGoede zekering
BDefecte zekering
Ty p e B
AGoede zekering
BDefecte zekering
Ty p e C
AGoede zekering
BDefecte zekeringTy p e D
AGoede zekering
BDefecte zekering
Na het vervangen van een zekering
• Controleer bij het plaatsen van het
deksel of de borglip goed vastzit.
• Als na het vervangen van de zekering
de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden
vervangen. (→Blz. 359)
• Laat, als de nieuwe zekering direct
doorbrandt, de auto controleren door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden
voordat de bedrading van de auto
onherstelbaar beschadigd raakt.
Bij het vervangen van lampen
Toyota raadt u aan om originele
Toyota-producten te gebruiken, die
speciaal voor deze auto ontworpen zijn.
Doordat bepaalde lampen in verbinding
staan met circuits die zijn ontworpen om
overbelasting te voorkomen, kunnen
niet-originele onderdelen of onderdelen
die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
6.3 Zelf uit te voeren onderhoud
358
