WAARSCHUWING!
Voorkomen van storingen en het
ontstaan van brand
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan resulteren
in schade aan de auto, brand en ernstig
letsel.
• Monteer nooit een zekering voor een
hogere stroomsterkte dan
aangegeven, of een stukje metaal.
• Gebruik altijd een originele
Toyota-zekering of een
gelijkwaardige zekering. Vervang de
zekering nooit door een stukje draad
of metaal, ook niet tijdelijk.
• Breng geen wijzigingen aan de
zekeringen of de zekeringenkasten
aan.
OPMERKING
Voordat u een zekering vervangt
Laat de oorzaak van de te grote
stroomafname zo snel mogelijk
vaststellen en repareren door een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.

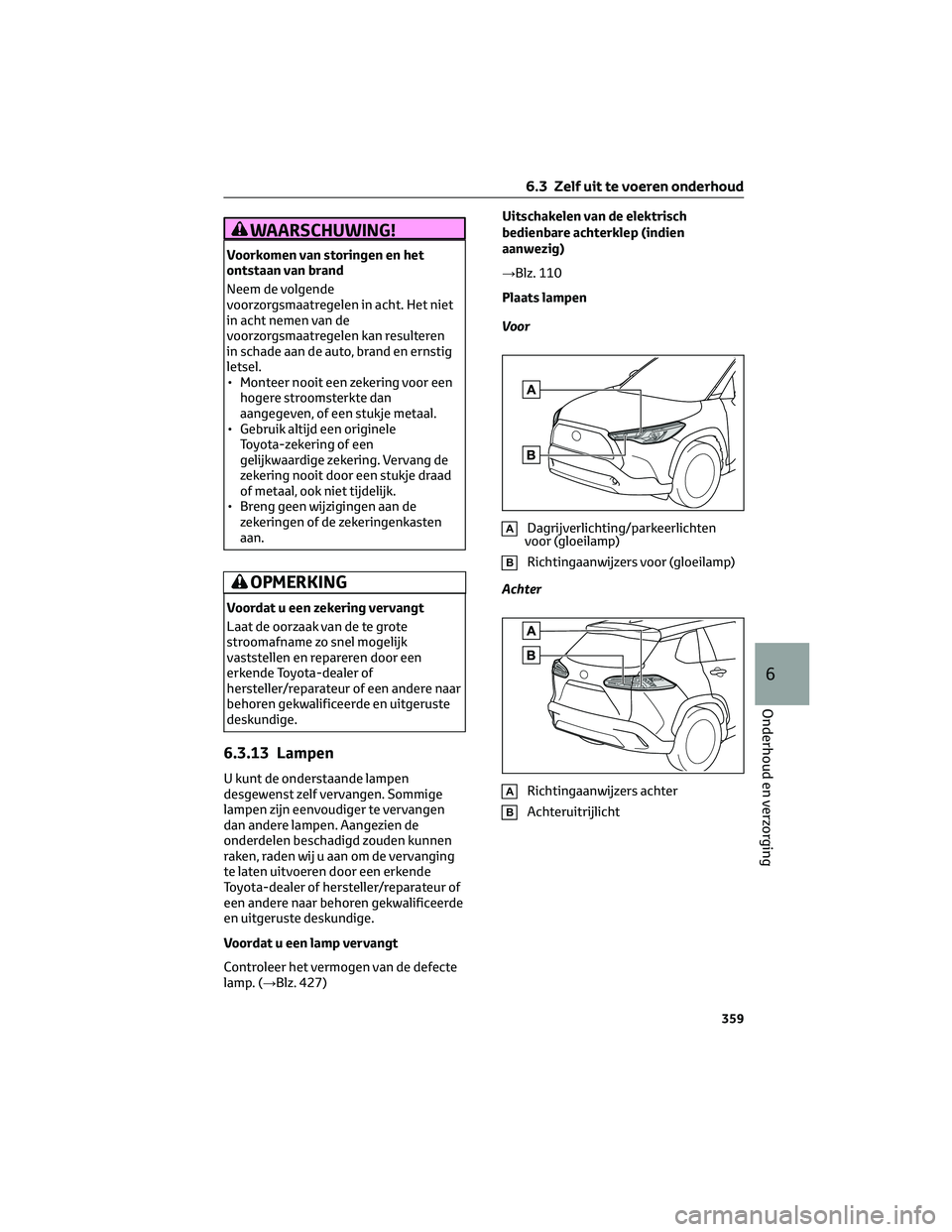

6.3.13 Lampen
U kunt de onderstaande lampen
desgewenst zelf vervangen. Sommige
lampen zijn eenvoudiger te vervangen
dan andere lampen. Aangezien de
onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging
te laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Voordat u een lamp vervangt
Controleer het vermogen van de defecte
lamp. (→Blz. 427)Uitschakelen van de elektrisch
bedienbare achterklep (indien
aanwezig)
→Blz. 110
Plaats lampen
Voor
ADagrijverlichting/parkeerlichten
voor (gloeilamp)
BRichtingaanwijzers voor (gloeilamp)
Achter
ARichtingaanwijzers achter
BAchteruitrijlicht
6.3 Zelf uit te voeren onderhoud
359
6
Onderhoud en verzorging

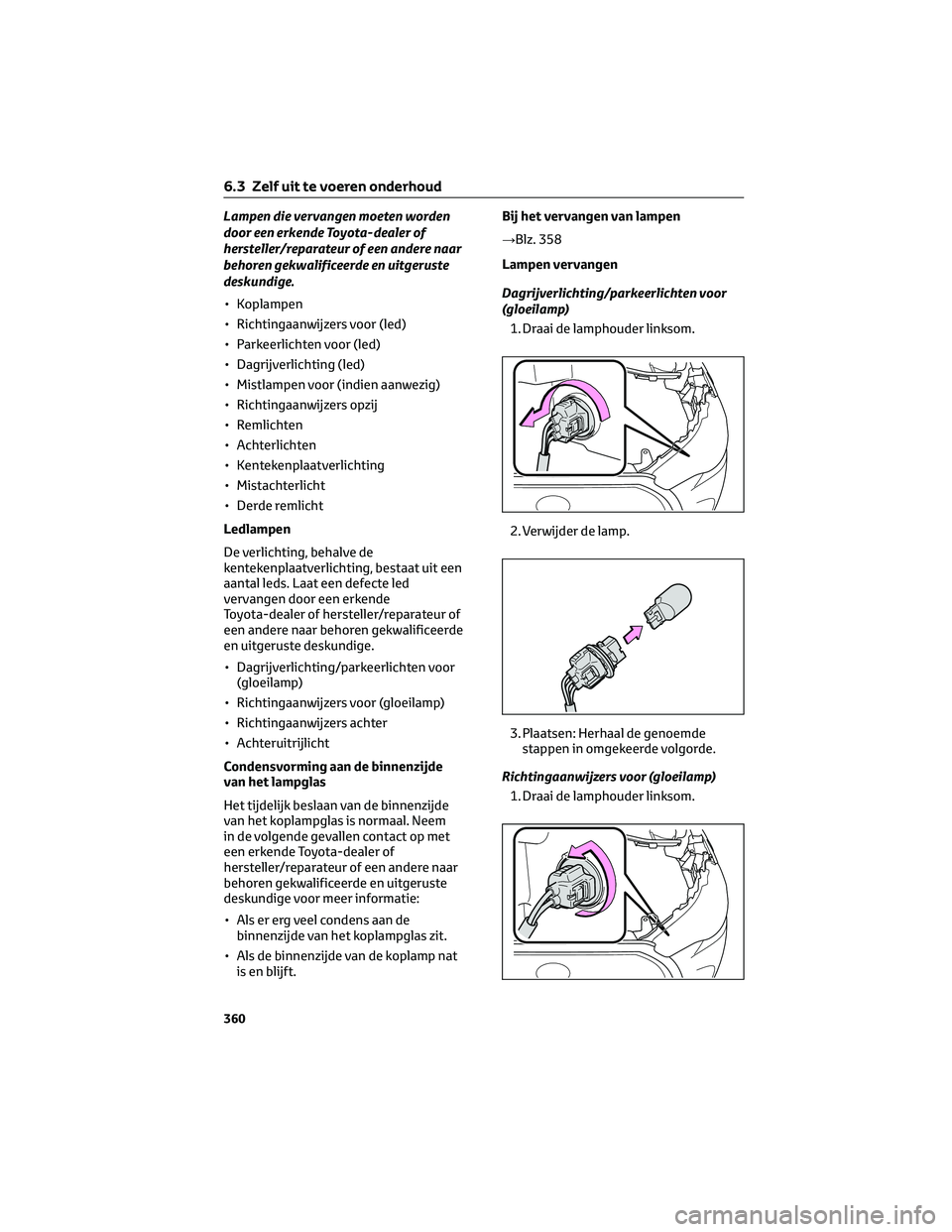

Lampen die vervangen moeten worden
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• Koplampen
• Richtingaanwijzers voor (led)
• Parkeerlichten voor (led)
• Dagrijverlichting (led)
• Mistlampen voor (indien aanwezig)
• Richtingaanwijzers opzij
• Remlichten
• Achterlichten
• Kentekenplaatverlichting
• Mistachterlicht
• Derde remlicht
Ledlampen
De verlichting, behalve de
kentekenplaatverlichting, bestaat uit een
aantal leds. Laat een defecte led
vervangen door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
• Dagrijverlichting/parkeerlichten voor
(gloeilamp)
• Richtingaanwijzers voor (gloeilamp)
• Richtingaanwijzers achter
• Achteruitrijlicht
Condensvorming aan de binnenzijde
van het lampglas
Het tijdelijk beslaan van de binnenzijde
van het koplampglas is normaal. Neem
in de volgende gevallen contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige voor meer informatie:
• Als er erg veel condens aan de
binnenzijde van het koplampglas zit.
• Als de binnenzijde van de koplamp nat
is en blijft.Bij het vervangen van lampen
→Blz. 358
Lampen vervangen
Dagrijverlichting/parkeerlichten voor
(gloeilamp)
1. Draai de lamphouder linksom.
2. Verwijder de lamp.
3. Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
Richtingaanwijzers voor (gloeilamp)
1. Draai de lamphouder linksom.
6.3 Zelf uit te voeren onderhoud
360

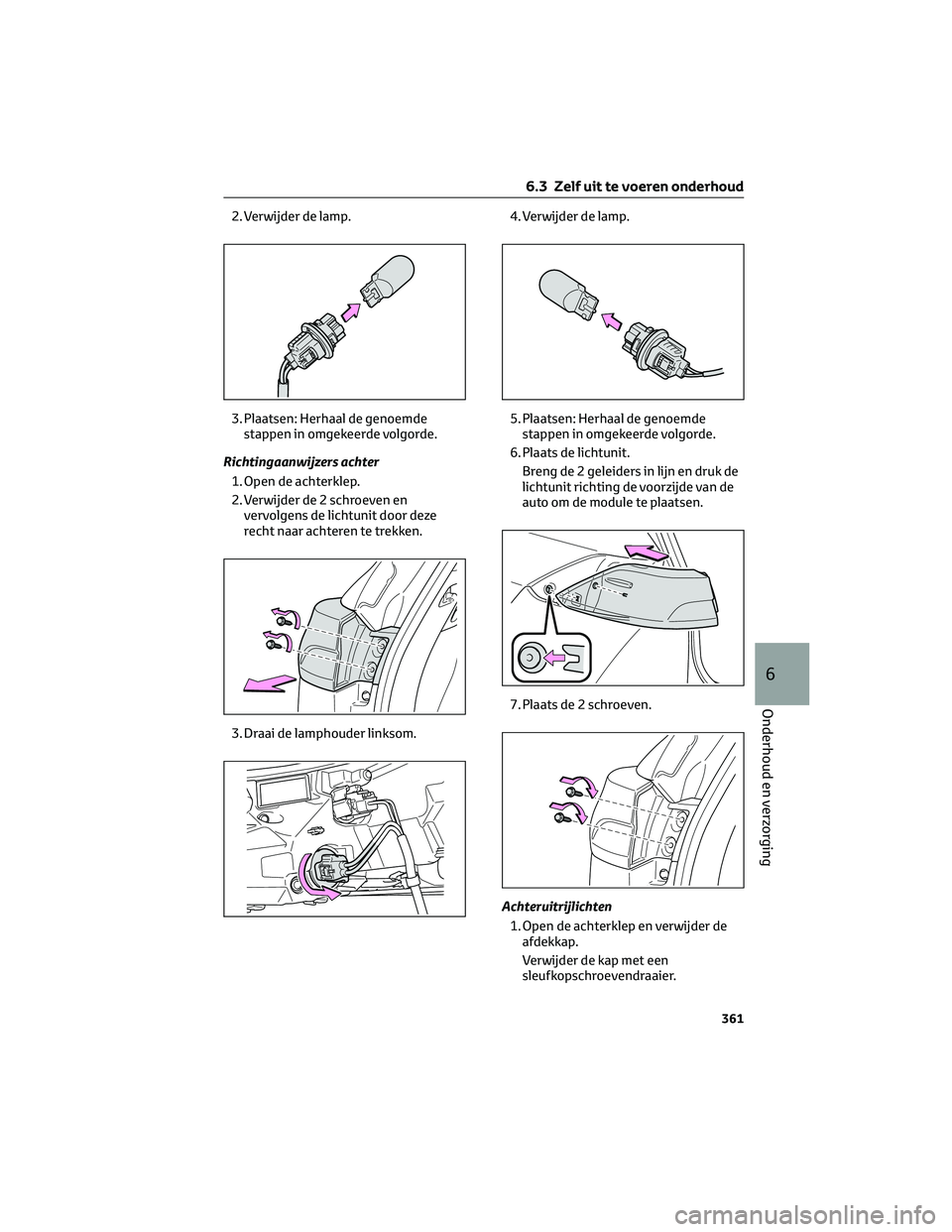

2. Verwijder de lamp.
3. Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
Richtingaanwijzers achter
1. Open de achterklep.
2. Verwijder de 2 schroeven en
vervolgens de lichtunit door deze
recht naar achteren te trekken.
3. Draai de lamphouder linksom.4. Verwijder de lamp.
5. Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
6. Plaats de lichtunit.
Breng de 2 geleiders in lijn en druk de
lichtunit richting de voorzijde van de
auto om de module te plaatsen.
7. Plaats de 2 schroeven.
Achteruitrijlichten
1. Open de achterklep en verwijder de
afdekkap.
Verwijder de kap met een
sleufkopschroevendraaier.
6.3 Zelf uit te voeren onderhoud
361
6
Onderhoud en verzorging

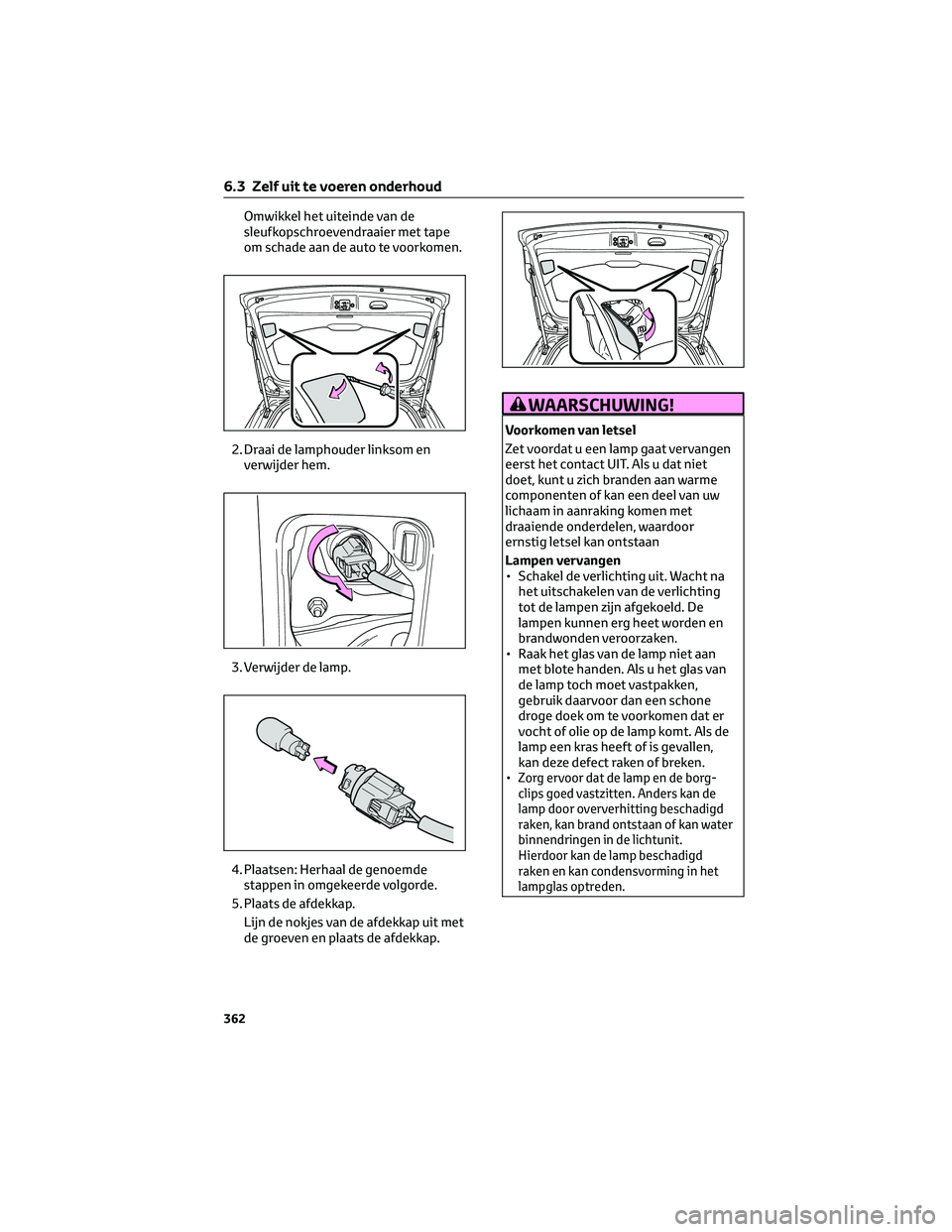

Omwikkel het uiteinde van de
sleufkopschroevendraaier met tape
om schade aan de auto te voorkomen.
2. Draai de lamphouder linksom en verwijder hem.
3. Verwijder de lamp.
4. Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
5. Plaats de afdekkap. Lijn de nokjes van de afdekkap uit met
de groeven en plaats de afdekkap.
WAARSCHUWING!
Voorkomen van letsel
Zet voordat u een lamp gaat vervangen
eerst het contact UIT. Als u dat niet
doet, kunt u zich branden aan warme
componenten of kan een deel van uw
lichaam in aanraking komen met
draaiende onderdelen, waardoor
ernstig letsel kan ontstaan
Lampen vervangen
• Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting
tot de lampen zijn afgekoeld. De
lampen kunnen erg heet worden en
brandwonden veroorzaken.
• Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken,
gebruik daarvoor dan een schone
droge doek om te voorkomen dat er
vocht of olie op de lamp komt. Als de
lamp een kras heeft of is gevallen,
kan deze defect raken of breken.
•
Zorg ervoor dat de lamp en de borg-
clips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd
raken, kan brand ontstaan of kan water
binnendringen in de lichtunit.
Hierdoor kan de lamp beschadigd
raken en kan condensvorming in het
lampglas optreden.
6.3 Zelf uit te voeren onderhoud
362

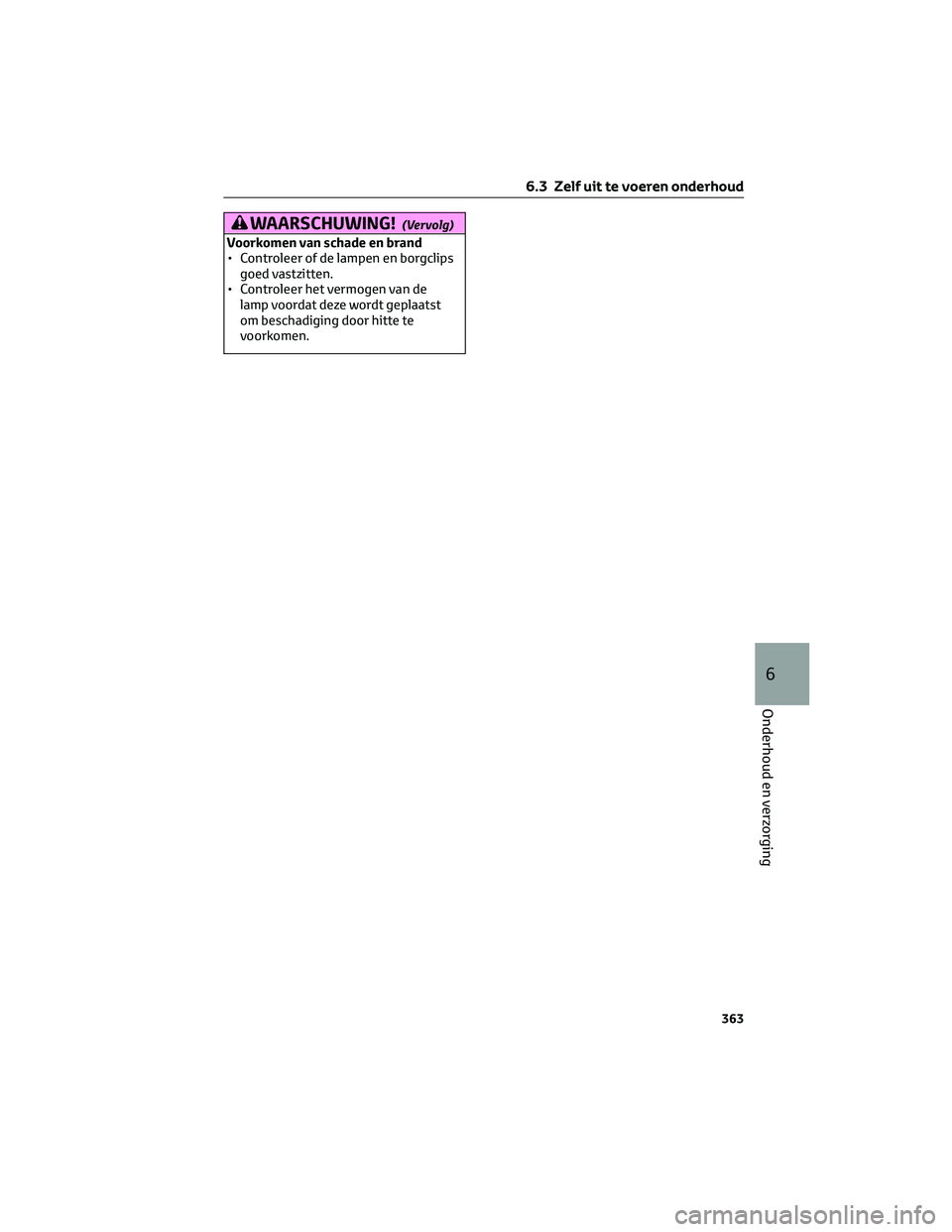

WAARSCHUWING!(Vervolg)
Voorkomen van schade en brand
• Controleer of de lampen en borgclips
goed vastzitten.
• Controleer het vermogen van de
lamp voordat deze wordt geplaatst
om beschadiging door hitte te
voorkomen.
6.3 Zelf uit te voeren onderhoud
363
6
Onderhoud en verzorging

6.3 Zelf uit te voeren onderhoud
364

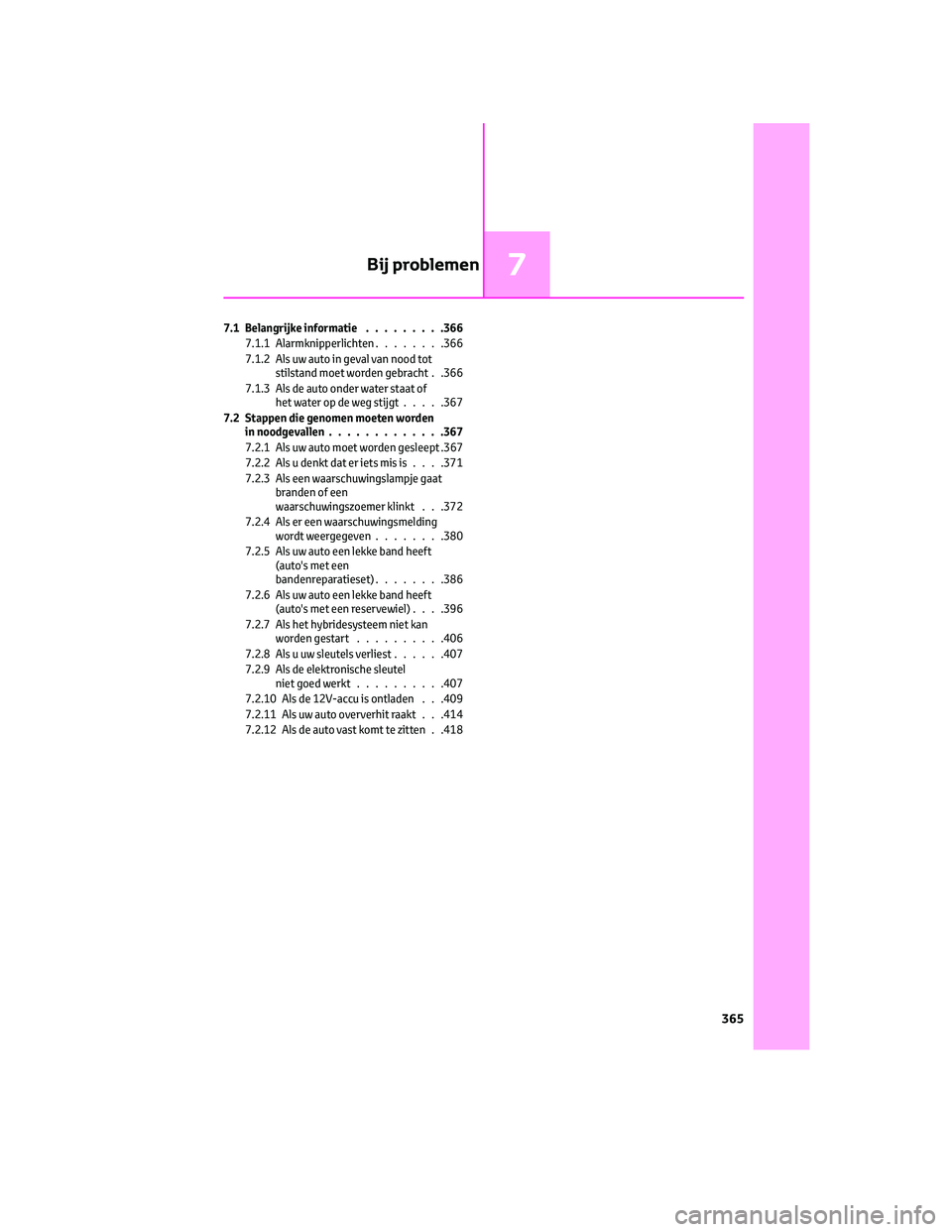

7.1 Belangrijke informatie.........366
7.1.1 Alarmknipperlichten........366
7.1.2 Als uw auto in geval van nood tot
stilstand moet worden gebracht . .366
7.1.3 Als de auto onder water staat of
het water op de weg stijgt.....367
7.2 Stappen die genomen moeten worden
in noodgevallen.............367
7.2.1 Als uw auto moet worden gesleept .367
7.2.2 Als u denkt dat er iets mis is....371
7.2.3 Als een waarschuwingslampje gaat
branden of een
waarschuwingszoemer klinkt . . .372
7.2.4 Als er een waarschuwingsmelding
wordt weergegeven........380
7.2.5 Als uw auto een lekke band heeft
(auto's met een
bandenreparatieset)........386
7.2.6 Als uw auto een lekke band heeft
(auto's met een reservewiel)....396
7.2.7 Als het hybridesysteem niet kan
worden gestart..........406
7.2.8Alsuuwsleutelsverliest......407
7.2.9 Als de elektronische sleutel
niet goed werkt..........407
7.2.10 Als de 12V-accu is ontladen . . .409
7.2.11 Als uw auto oververhit raakt . . .414
7.2.12 Als de auto vast komt te zitten . .418
Bij problemen7
365

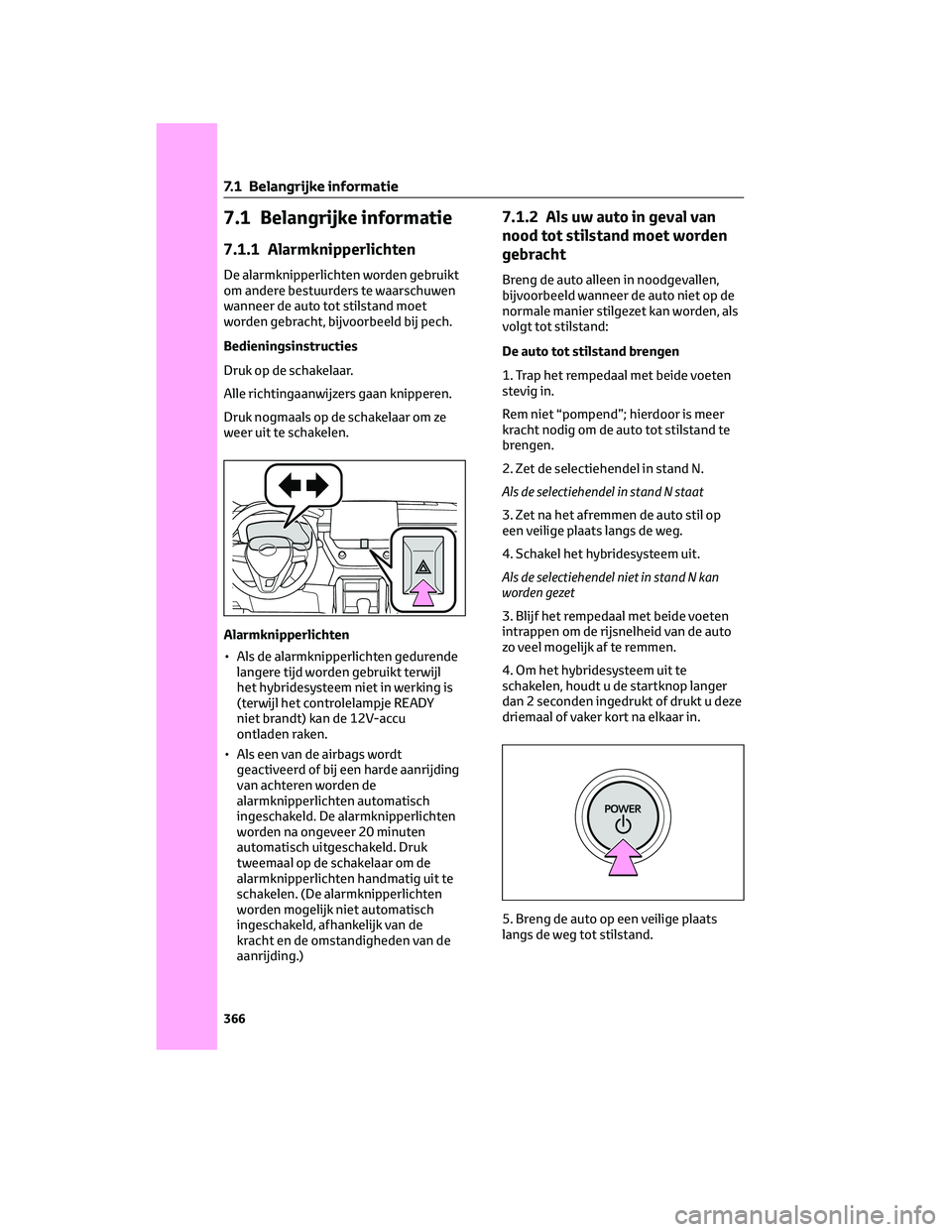

7.1 Belangrijke informatie
7.1.1 Alarmknipperlichten
De alarmknipperlichten worden gebruikt
om andere bestuurders te waarschuwen
wanneer de auto tot stilstand moet
worden gebracht, bijvoorbeeld bij pech.
Bedieningsinstructies
Druk op de schakelaar.
Alle richtingaanwijzers gaan knipperen.
Druk nogmaals op de schakelaar om ze
weer uit te schakelen.
Alarmknipperlichten
• Als de alarmknipperlichten gedurende
langere tijd worden gebruikt terwijl
het hybridesysteem niet in werking is
(terwijl het controlelampje READY
niet brandt) kan de 12V-accu
ontladen raken.
• Als een van de airbags wordt
geactiveerd of bij een harde aanrijding
van achteren worden de
alarmknipperlichten automatisch
ingeschakeld. De alarmknipperlichten
worden na ongeveer 20 minuten
automatisch uitgeschakeld. Druk
tweemaal op de schakelaar om de
alarmknipperlichten handmatig uit te
schakelen. (De alarmknipperlichten
worden mogelijk niet automatisch
ingeschakeld, afhankelijk van de
kracht en de omstandigheden van de
aanrijding.)
7.1.2 Als uw auto in geval van
nood tot stilstand moet worden
gebracht
Breng de auto alleen in noodgevallen,
bijvoorbeeld wanneer de auto niet op de
normale manier stilgezet kan worden, als
volgt tot stilstand:
De auto tot stilstand brengen
1. Trap het rempedaal met beide voeten
stevig in.
Rem niet “pompend”; hierdoor is meer
kracht nodig om de auto tot stilstand te
brengen.
2. Zet de selectiehendel in stand N.
Als de selectiehendel in stand N staat
3. Zet na het afremmen de auto stil op
een veilige plaats langs de weg.
4. Schakel het hybridesysteem uit.
Als de selectiehendel niet in stand N kan
worden gezet
3. Blijf het rempedaal met beide voeten
intrappen om de rijsnelheid van de auto
zo veel mogelijk af te remmen.
4. Om het hybridesysteem uit te
schakelen, houdt u de startknop langer
dan 2 seconden ingedrukt of drukt u deze
driemaal of vaker kort na elkaar in.
5. Breng de auto op een veilige plaats
langs de weg tot stilstand.
7.1 Belangrijke informatie
366

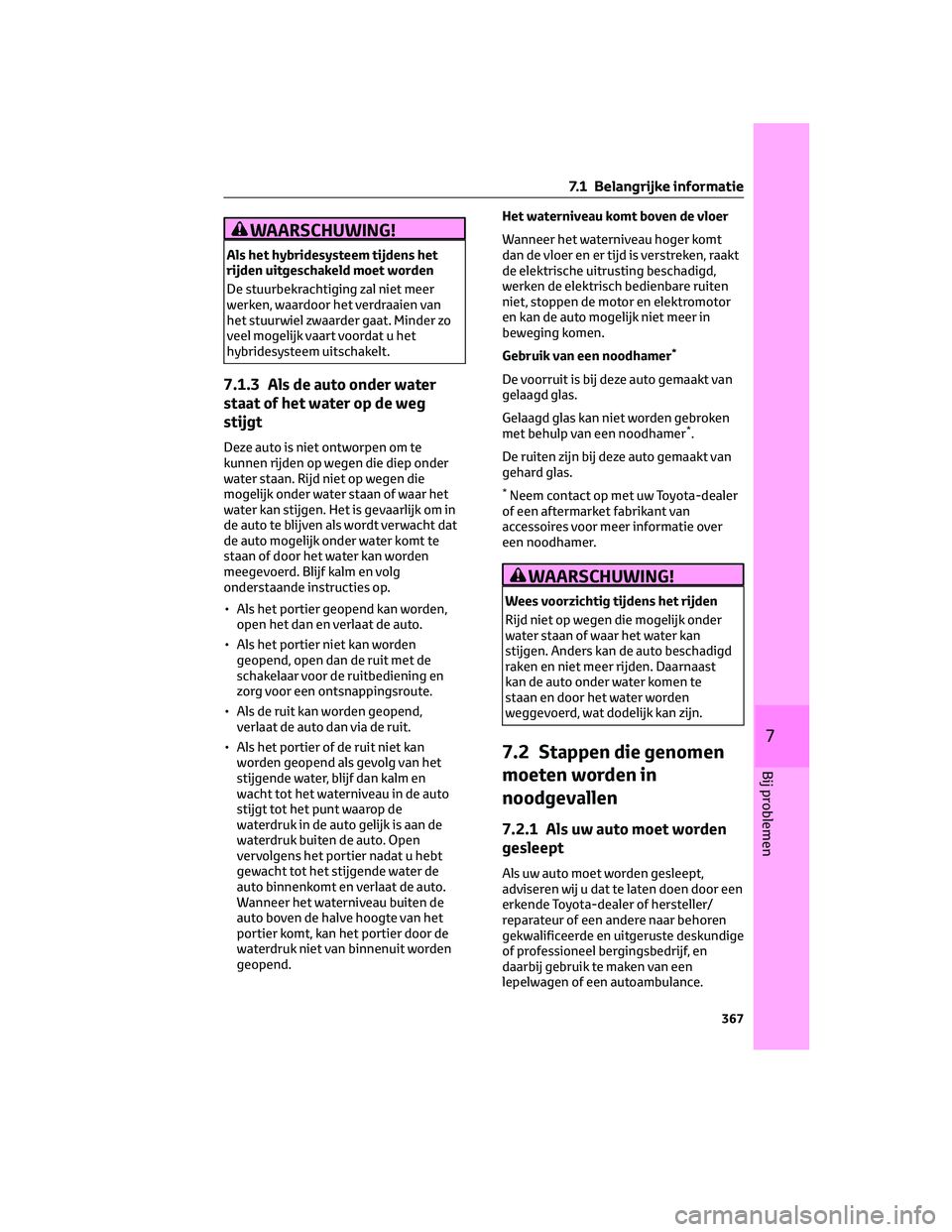

WAARSCHUWING!
Als het hybridesysteem tijdens het
rijden uitgeschakeld moet worden
De stuurbekrachtiging zal niet meer
werken, waardoor het verdraaien van
het stuurwiel zwaarder gaat. Minder zo
veel mogelijk vaart voordat u het
hybridesysteem uitschakelt.
7.1.3 Als de auto onder water
staat of het water op de weg
stijgt
Deze auto is niet ontworpen om te
kunnen rijden op wegen die diep onder
water staan. Rijd niet op wegen die
mogelijk onder water staan of waar het
water kan stijgen. Het is gevaarlijk om in
de auto te blijven als wordt verwacht dat
de auto mogelijk onder water komt te
staan of door het water kan worden
meegevoerd. Blijf kalm en volg
onderstaande instructies op.
• Als het portier geopend kan worden,
open het dan en verlaat de auto.
• Als het portier niet kan worden
geopend, open dan de ruit met de
schakelaar voor de ruitbediening en
zorg voor een ontsnappingsroute.
• Als de ruit kan worden geopend,
verlaat de auto dan via de ruit.
• Als het portier of de ruit niet kan
worden geopend als gevolg van het
stijgende water, blijf dan kalm en
wacht tot het waterniveau in de auto
stijgt tot het punt waarop de
waterdruk in de auto gelijk is aan de
waterdruk buiten de auto. Open
vervolgens het portier nadat u hebt
gewacht tot het stijgende water de
auto binnenkomt en verlaat de auto.
Wanneer het waterniveau buiten de
auto boven de halve hoogte van het
portier komt, kan het portier door de
waterdruk niet van binnenuit worden
geopend.Het waterniveau komt boven de vloer
Wanneer het waterniveau hoger komt
dan de vloer en er tijd is verstreken, raakt
de elektrische uitrusting beschadigd,
werken de elektrisch bedienbare ruiten
niet, stoppen de motor en elektromotor
en kan de auto mogelijk niet meer in
beweging komen.
Gebruik van een noodhamer
*
De voorruit is bij deze auto gemaakt van
gelaagd glas.
Gelaagd glas kan niet worden gebroken
met behulp van een noodhamer
*.
De ruiten zijn bij deze auto gemaakt van
gehard glas.
*Neem contact op met uw Toyota-dealer
of een aftermarket fabrikant van
accessoires voor meer informatie over
een noodhamer.
WAARSCHUWING!
Wees voorzichtig tijdens het rijden
Rijd niet op wegen die mogelijk onder
water staan of waar het water kan
stijgen. Anders kan de auto beschadigd
raken en niet meer rijden. Daarnaast
kan de auto onder water komen te
staan en door het water worden
weggevoerd, wat dodelijk kan zijn.
7.2 Stappen die genomen
moeten worden in
noodgevallen
7.2.1 Als uw auto moet worden
gesleept
Als uw auto moet worden gesleept,
adviseren wij u dat te laten doen door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
of professioneel bergingsbedrijf, en
daarbij gebruik te maken van een
lepelwagen of een autoambulance.
7.1 Belangrijke informatie
367
7
Bij problemen

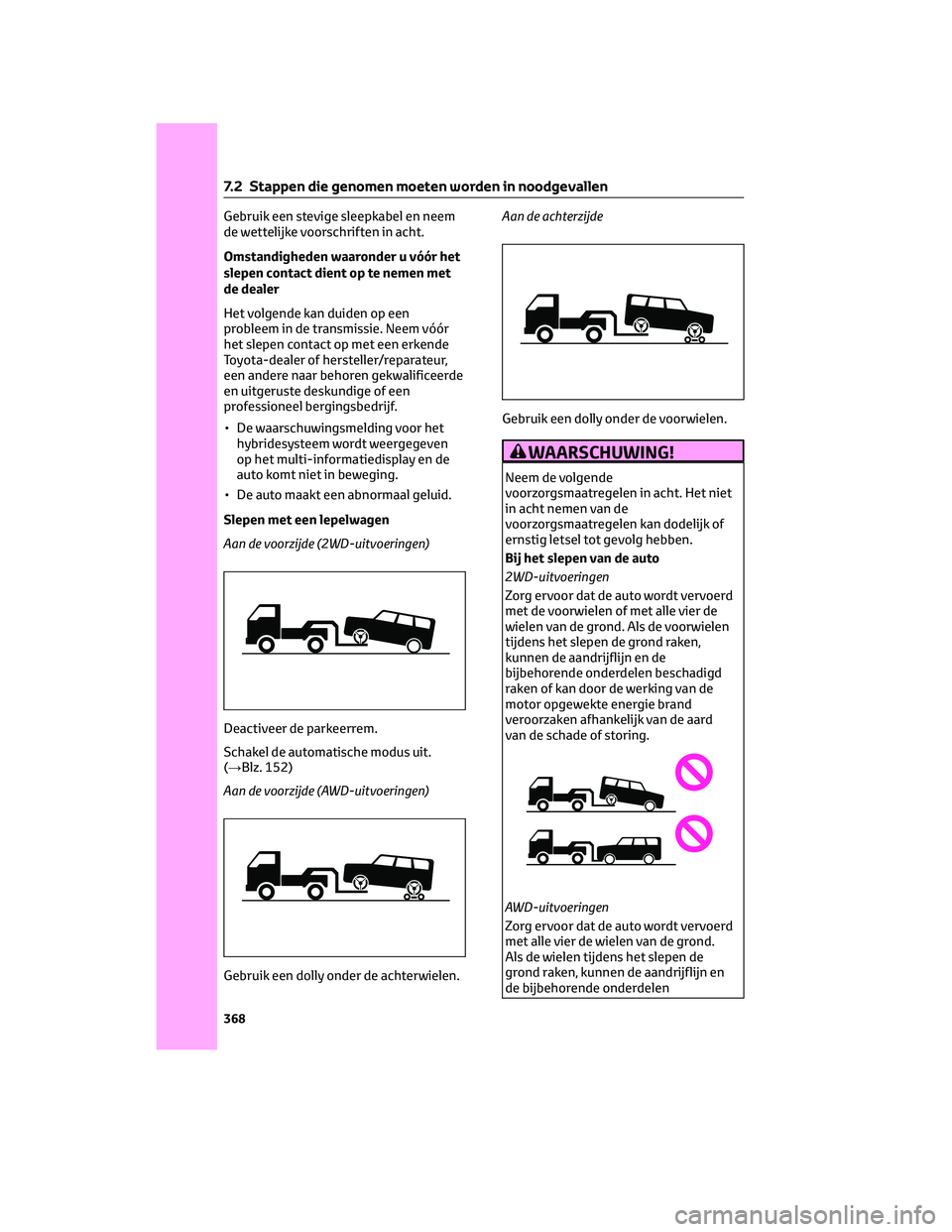

Gebruik een stevige sleepkabel en neem
de wettelijke voorschriften in acht.
Omstandigheden waaronder u vóór het
slepen contact dient op te nemen met
de dealer
Het volgende kan duiden op een
probleem in de transmissie. Neem vóór
het slepen contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde
en uitgeruste deskundige of een
professioneel bergingsbedrijf.
• De waarschuwingsmelding voor het
hybridesysteem wordt weergegeven
op het multi-informatiedisplay en de
auto komt niet in beweging.
• De auto maakt een abnormaal geluid.
Slepen met een lepelwagen
Aan de voorzijde (2WD-uitvoeringen)
Deactiveer de parkeerrem.
Schakel de automatische modus uit.
(→Blz. 152)
Aan de voorzijde (AWD-uitvoeringen)
Gebruik een dolly onder de achterwielen.Aan de achterzijde
Gebruik een dolly onder de voorwielen.
WAARSCHUWING!
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
Bij het slepen van de auto
2WD-uitvoeringen
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de
wielen van de grond. Als de voorwielen
tijdens het slepen de grond raken,
kunnen de aandrijflijn en de
bijbehorende onderdelen beschadigd
raken of kan door de werking van de
motor opgewekte energie brand
veroorzaken afhankelijk van de aard
van de schade of storing.
AWD-uitvoeringen
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond.
Als de wielen tijdens het slepen de
grond raken, kunnen de aandrijflijn en
de bijbehorende onderdelen
7.2 Stappen die genomen moeten worden in noodgevallen
368
