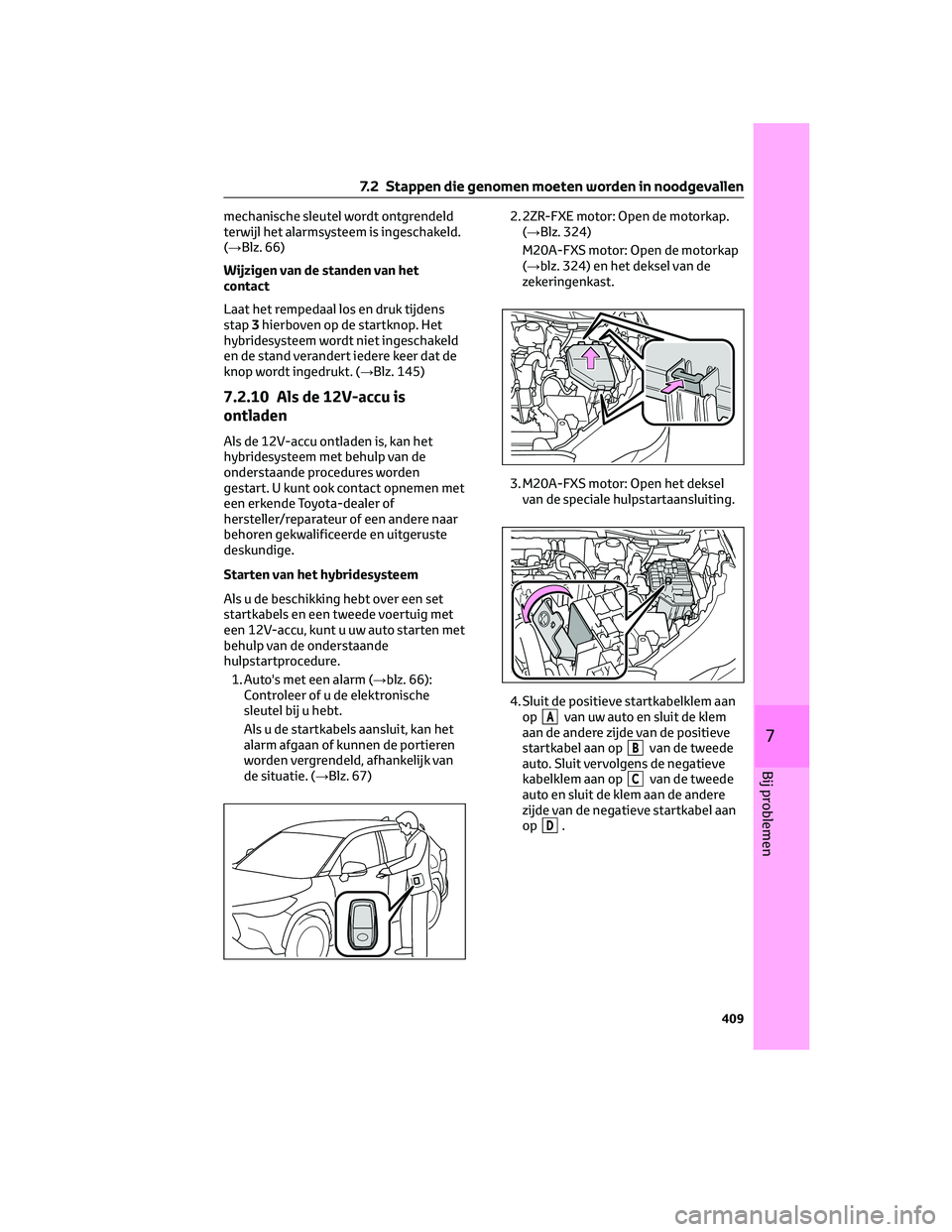

TOYOTA COROLLA CROSS 2022 Instructieboekje (in Dutch)

mechanische sleutel wordt ontgrendeld
terwijl het alarmsysteem is ingeschakeld.
(→Blz. 66)
Wijzigen van de standen van het
contact
Laat het rempedaal los en druk tijdens
stap3hierboven op de startknop. Het
hybridesysteem wordt niet ingeschakeld
en de stand verandert iedere keer dat de
knop wordt ingedrukt. (→Blz. 145)
7.2.10 Als de 12V-accu is
ontladen
Als de 12V-accu ontladen is, kan het
hybridesysteem met behulp van de
onderstaande procedures worden
gestart. U kunt ook contact opnemen met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Starten van het hybridesysteem
Als u de beschikking hebt over een set
startkabels en een tweede voertuig met
een 12V-accu, kunt u uw auto starten met
behulp van de onderstaande
hulpstartprocedure.
1. Auto's met een alarm (→blz. 66):
Controleer of u de elektronische
sleutel bij u hebt.
Als u de startkabels aansluit, kan het
alarm afgaan of kunnen de portieren
worden vergrendeld, afhankelijk van
de situatie. (→Blz. 67)2. 2ZR-FXE motor: Open de motorkap.
(→Blz. 324)
M20A-FXS motor: Open de motorkap
(→blz. 324) en het deksel van de
zekeringenkast.
3. M20A-FXS motor: Open het deksel
van de speciale hulpstartaansluiting.
4. Sluit de positieve startkabelklem aan
op
Avan uw auto en sluit de klem
aan de andere zijde van de positieve
startkabel aan op
Bvan de tweede
auto. Sluit vervolgens de negatieve
kabelklem aan op
Cvan de tweede
auto en sluit de klem aan de andere
zijde van de negatieve startkabel aan
op
D.
7.2 Stappen die genomen moeten worden in noodgevallen
409
7
Bij problemen

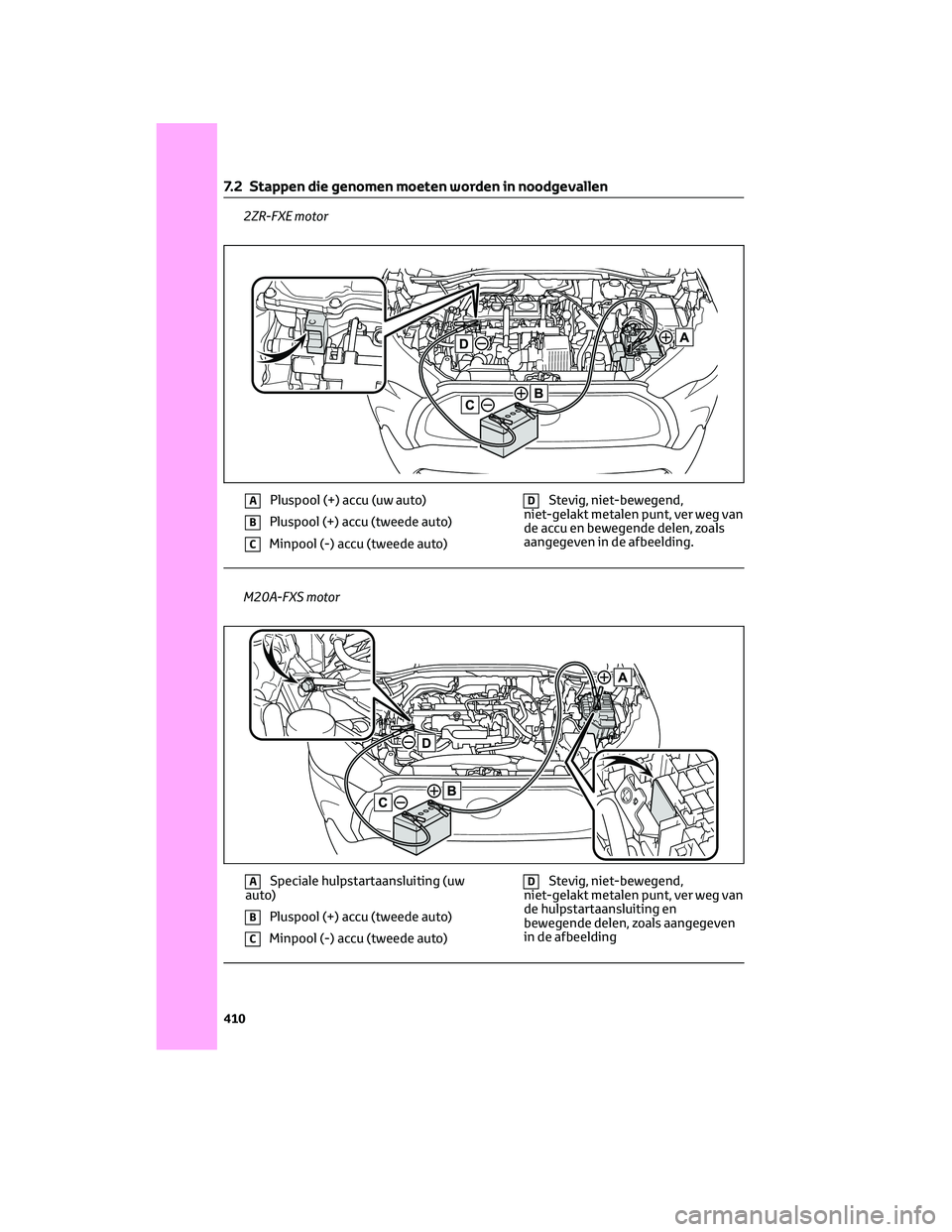

2ZR-FXE motor
APluspool (+) accu (uw auto)
BPluspool (+) accu (tweede auto)
CMinpool (-) accu (tweede auto)
DStevig, niet-bewegend,
niet-gelakt metalen punt, ver weg van
de accu en bewegende delen, zoals
aangegeven in de afbeelding.
M20A-FXS motor
ASpeciale hulpstartaansluiting (uw
auto)
BPluspool (+) accu (tweede auto)
CMinpool (-) accu (tweede auto)
DStevig, niet-bewegend,
niet-gelakt metalen punt, ver weg van
de hulpstartaansluiting en
bewegende delen, zoals aangegeven
in de afbeelding
7.2 Stappen die genomen moeten worden in noodgevallen
410

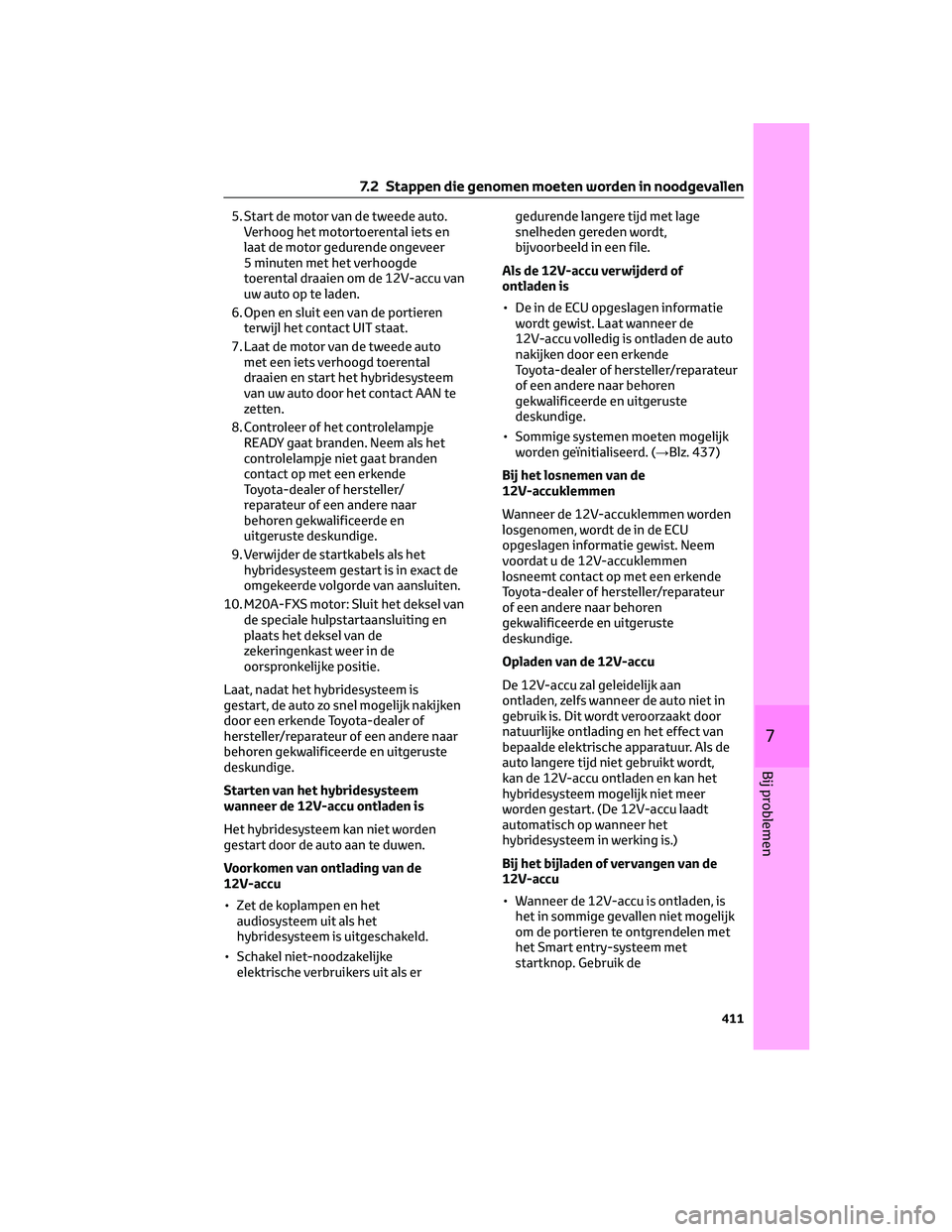

5. Start de motor van de tweede auto.
Verhoog het motortoerental iets en
laat de motor gedurende ongeveer
5 minuten met het verhoogde
toerental draaien om de 12V-accu van
uw auto op te laden.
6. Open en sluit een van de portieren
terwijl het contact UIT staat.
7. Laat de motor van de tweede auto
met een iets verhoogd toerental
draaien en start het hybridesysteem
van uw auto door het contact AAN te
zetten.
8. Controleer of het controlelampje
READY gaat branden. Neem als het
controlelampje niet gaat branden
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
9. Verwijder de startkabels als het
hybridesysteem gestart is in exact de
omgekeerde volgorde van aansluiten.
10. M20A-FXS motor: Sluit het deksel van
de speciale hulpstartaansluiting en
plaats het deksel van de
zekeringenkast weer in de
oorspronkelijke positie.
Laat, nadat het hybridesysteem is
gestart, de auto zo snel mogelijk nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Starten van het hybridesysteem
wanneer de 12V-accu ontladen is
Het hybridesysteem kan niet worden
gestart door de auto aan te duwen.
Voorkomen van ontlading van de
12V-accu
• Zet de koplampen en het
audiosysteem uit als het
hybridesysteem is uitgeschakeld.
• Schakel niet-noodzakelijke
elektrische verbruikers uit als ergedurende langere tijd met lage
snelheden gereden wordt,
bijvoorbeeld in een file.
Als de 12V-accu verwijderd of
ontladen is
• De in de ECU opgeslagen informatie
wordt gewist. Laat wanneer de
12V-accu volledig is ontladen de auto
nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Sommige systemen moeten mogelijk
worden geïnitialiseerd. (→Blz. 437)
Bij het losnemen van de
12V-accuklemmen
Wanneer de 12V-accuklemmen worden
losgenomen, wordt de in de ECU
opgeslagen informatie gewist. Neem
voordat u de 12V-accuklemmen
losneemt contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan
ontladen, zelfs wanneer de auto niet in
gebruik is. Dit wordt veroorzaakt door
natuurlijke ontlading en het effect van
bepaalde elektrische apparatuur. Als de
auto langere tijd niet gebruikt wordt,
kan de 12V-accu ontladen en kan het
hybridesysteem mogelijk niet meer
worden gestart. (De 12V-accu laadt
automatisch op wanneer het
hybridesysteem in werking is.)
Bij het bijladen of vervangen van de
12V-accu
• Wanneer de 12V-accu is ontladen, is
het in sommige gevallen niet mogelijk
om de portieren te ontgrendelen met
het Smart entry-systeem met
startknop. Gebruik de
7.2 Stappen die genomen moeten worden in noodgevallen
411
7
Bij problemen

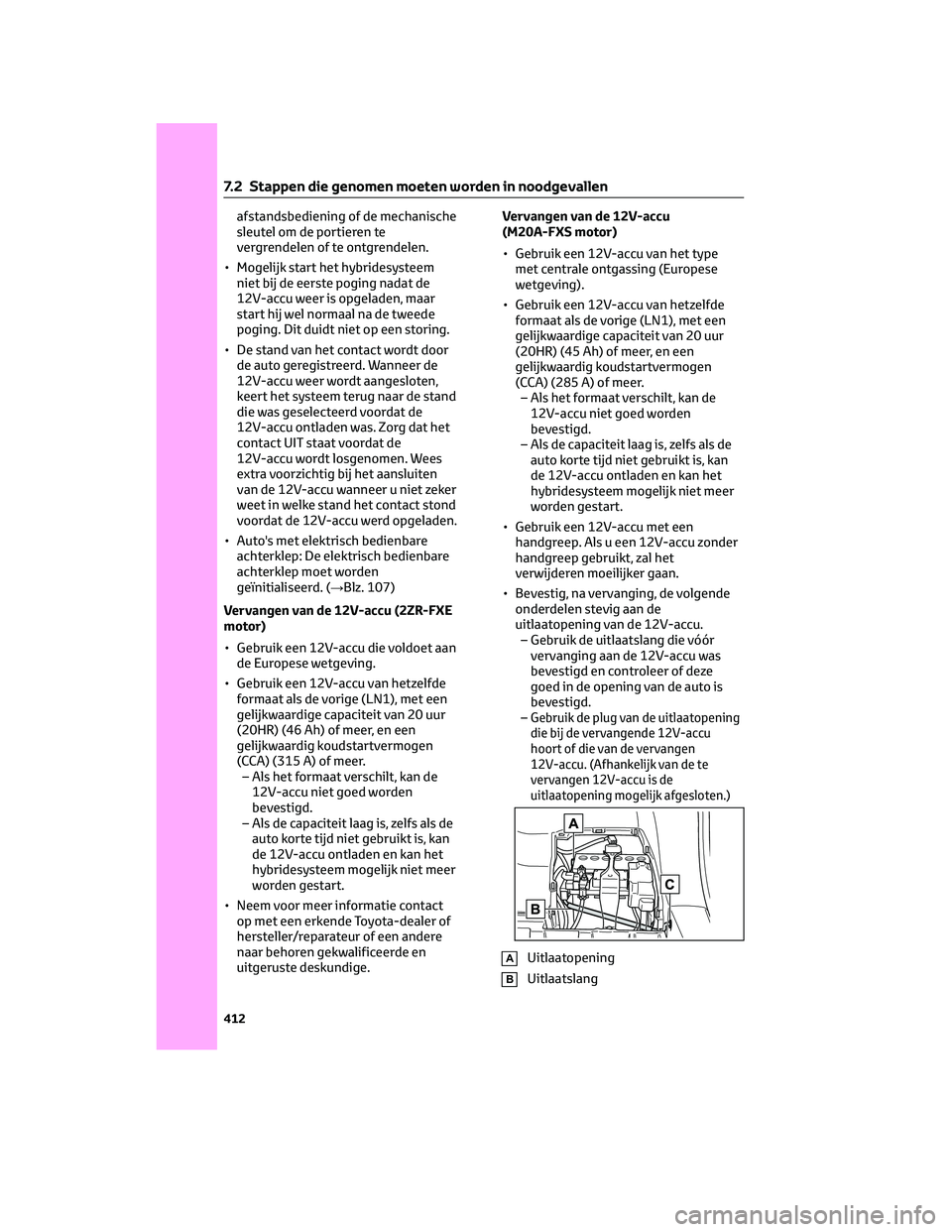

afstandsbediening of de mechanische
sleutel om de portieren te
vergrendelen of te ontgrendelen.
• Mogelijk start het hybridesysteem
niet bij de eerste poging nadat de
12V-accu weer is opgeladen, maar
start hij wel normaal na de tweede
poging. Dit duidt niet op een storing.
• De stand van het contact wordt door
de auto geregistreerd. Wanneer de
12V-accu weer wordt aangesloten,
keert het systeem terug naar de stand
die was geselecteerd voordat de
12V-accu ontladen was. Zorg dat het
contact UIT staat voordat de
12V-accu wordt losgenomen. Wees
extra voorzichtig bij het aansluiten
van de 12V-accu wanneer u niet zeker
weet in welke stand het contact stond
voordat de 12V-accu werd opgeladen.
• Auto's met elektrisch bedienbare
achterklep: De elektrisch bedienbare
achterklep moet worden
geïnitialiseerd. (→Blz. 107)
Vervangen van de 12V-accu (2ZR-FXE
motor)
• Gebruik een 12V-accu die voldoet aan
de Europese wetgeving.
• Gebruik een 12V-accu van hetzelfde
formaat als de vorige (LN1), met een
gelijkwaardige capaciteit van 20 uur
(20HR) (46 Ah) of meer, en een
gelijkwaardig koudstartvermogen
(CCA) (315 A) of meer.
– Als het formaat verschilt, kan de
12V-accu niet goed worden
bevestigd.
– Als de capaciteit laag is, zelfs als de
auto korte tijd niet gebruikt is, kan
de 12V-accu ontladen en kan het
hybridesysteem mogelijk niet meer
worden gestart.
• Neem voor meer informatie contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.Vervangen van de 12V-accu
(M20A-FXS motor)
• Gebruik een 12V-accu van het type
met centrale ontgassing (Europese
wetgeving).
• Gebruik een 12V-accu van hetzelfde
formaat als de vorige (LN1), met een
gelijkwaardige capaciteit van 20 uur
(20HR) (45 Ah) of meer, en een
gelijkwaardig koudstartvermogen
(CCA) (285 A) of meer.
– Als het formaat verschilt, kan de
12V-accu niet goed worden
bevestigd.
– Als de capaciteit laag is, zelfs als de
auto korte tijd niet gebruikt is, kan
de 12V-accu ontladen en kan het
hybridesysteem mogelijk niet meer
worden gestart.
• Gebruik een 12V-accu met een
handgreep. Als u een 12V-accu zonder
handgreep gebruikt, zal het
verwijderen moeilijker gaan.
• Bevestig, na vervanging, de volgende
onderdelen stevig aan de
uitlaatopening van de 12V-accu.
– Gebruik de uitlaatslang die vóór
vervanging aan de 12V-accu was
bevestigd en controleer of deze
goed in de opening van de auto is
bevestigd.
–
Gebruik de plug van de uitlaatopening
die bij de vervangende 12V-accu
hoort of die van de vervangen
12V-accu. (Afhankelijk van de te
vervangen 12V-accu is de
uitlaatopening mogelijk afgesloten.)
AUitlaatopening
BUitlaatslang
7.2 Stappen die genomen moeten worden in noodgevallen
412

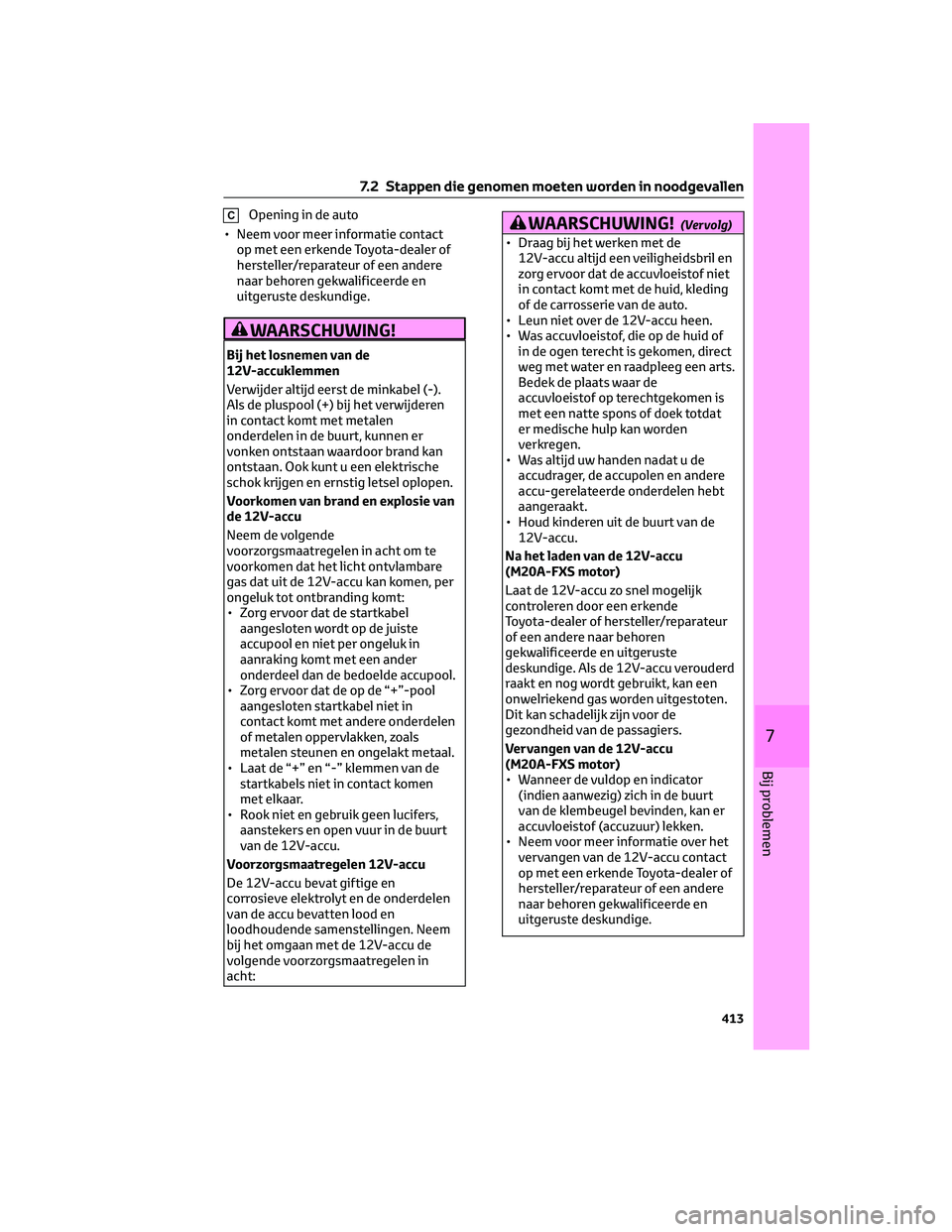

COpening in de auto
• Neem voor meer informatie contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
WAARSCHUWING!
Bij het losnemen van de
12V-accuklemmen
Verwijder altijd eerst de minkabel (-).
Als de pluspool (+) bij het verwijderen
in contact komt met metalen
onderdelen in de buurt, kunnen er
vonken ontstaan waardoor brand kan
ontstaan. Ook kunt u een elektrische
schok krijgen en ernstig letsel oplopen.
Voorkomen van brand en explosie van
de 12V-accu
Neem de volgende
voorzorgsmaatregelen in acht om te
voorkomen dat het licht ontvlambare
gas dat uit de 12V-accu kan komen, per
ongeluk tot ontbranding komt:
• Zorg ervoor dat de startkabel
aangesloten wordt op de juiste
accupool en niet per ongeluk in
aanraking komt met een ander
onderdeel dan de bedoelde accupool.
• Zorg ervoor dat de op de “+”-pool
aangesloten startkabel niet in
contact komt met andere onderdelen
of metalen oppervlakken, zoals
metalen steunen en ongelakt metaal.
• Laat de “+” en “-” klemmen van de
startkabels niet in contact komen
met elkaar.
• Rook niet en gebruik geen lucifers,
aanstekers en open vuur in de buurt
van de 12V-accu.
Voorzorgsmaatregelen 12V-accu
De 12V-accu bevat giftige en
corrosieve elektrolyt en de onderdelen
van de accu bevatten lood en
loodhoudende samenstellingen. Neem
bij het omgaan met de 12V-accu de
volgende voorzorgsmaatregelen in
acht:
WAARSCHUWING!(Vervolg)
• Draag bij het werken met de
12V-accu altijd een veiligheidsbril en
zorg ervoor dat de accuvloeistof niet
in contact komt met de huid, kleding
of de carrosserie van de auto.
• Leun niet over de 12V-accu heen.
• Was accuvloeistof, die op de huid of
in de ogen terecht is gekomen, direct
weg met water en raadpleeg een arts.
Bedek de plaats waar de
accuvloeistof op terechtgekomen is
met een natte spons of doek totdat
er medische hulp kan worden
verkregen.
• Was altijd uw handen nadat u de
accudrager, de accupolen en andere
accu-gerelateerde onderdelen hebt
aangeraakt.
• Houd kinderen uit de buurt van de
12V-accu.
Na het laden van de 12V-accu
(M20A-FXS motor)
Laat de 12V-accu zo snel mogelijk
controleren door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige. Als de 12V-accu verouderd
raakt en nog wordt gebruikt, kan een
onwelriekend gas worden uitgestoten.
Dit kan schadelijk zijn voor de
gezondheid van de passagiers.
Vervangen van de 12V-accu
(M20A-FXS motor)
• Wanneer de vuldop en indicator
(indien aanwezig) zich in de buurt
van de klembeugel bevinden, kan er
accuvloeistof (accuzuur) lekken.
• Neem voor meer informatie over het
vervangen van de 12V-accu contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
7.2 Stappen die genomen moeten worden in noodgevallen
413
7
Bij problemen

WAARSCHUWING!(Vervolg)
• M20A-FXS motor: Bevestig, na
vervanging, de uitlaatslang en de
plug van de uitlaatopening stevig op
de uitlaatopening van de
vervangende 12V-accu. Wanneer
deze niet goed worden geplaatst,
kunnen gassen (waterstof ) in het
interieur van de auto terechtkomen
en kan het gas ontbranden en
ontploffen.
OPMERKING
Omgaan met startkabels
Zorg er bij het aansluiten van de
startkabels voor dat deze niet verstrikt
raken in de koelventilatoren, enz.
Voorkomen van beschadiging van de
auto (M20A-FXS motor)
De speciale hulpstartaansluiting moet
worden gebruikt als de 12V-accu in een
noodgeval vanuit een andere auto wordt
geladen. Deze kan niet worden gebruikt
als hulpstart voor een andere auto.
7.2.11 Als uw auto oververhit
raakt
Het volgende kan erop duiden dat de auto
oververhit raakt.
• De koelvloeistoftemperatuurmeter
(→blz. 76) komt in het rode gebied of
u merkt dat het hybridesysteem
minder vermogen levert. (De auto
accelereert bijvoorbeeld niet als het
gaspedaal wordt ingetrapt.)
• “Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual”
(Temp. motorkoelvloeistof hoog. Stop
op een veilige plaats. Zie handleiding)
of “Hybrid System Overheated Output
Power Reduced” (Hybridesysteem
oververhit. Gereduceerd
uitgangsvermogen) wordt
weergegeven op het
multi-informatiedisplay.
• Er komt stoom onder de motorkap uit.Correctieprocedures
Als de koelvloeistoftemperatuurmeter in het
rode gebied komt of “Engine Coolant Temp
High Stop in a Safe Place See Owner’s
Manual” (Koelvloeistoftemperatuur te hoog.
Breng auto op veilige plaats tot stilstand.
Raadpleeg handleiding) op het
multi-informatiedisplay wordt weergegeven
1. Breng de auto op een veilige plaats tot
stilstand en schakel de
airconditioning en vervolgens het
hybridesysteem uit.
2. Als er stoom te zien is: Open, nadat de
stoom is verdwenen, voorzichtig de
motorkap.
Als er geen stoom te zien is: Open
voorzichtig de motorkap.
3. Controleer nadat het hybridesysteem
voldoende is afgekoeld de slangen en
het radiateurblok (radiateur) op
sporen van lekkage.
2ZR-FXE motor
ARadiateur
BKoelventilatoren
Neem bij lekkage van een grote
hoeveelheid koelvloeistof
onmiddellijk contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
7.2 Stappen die genomen moeten worden in noodgevallen
414

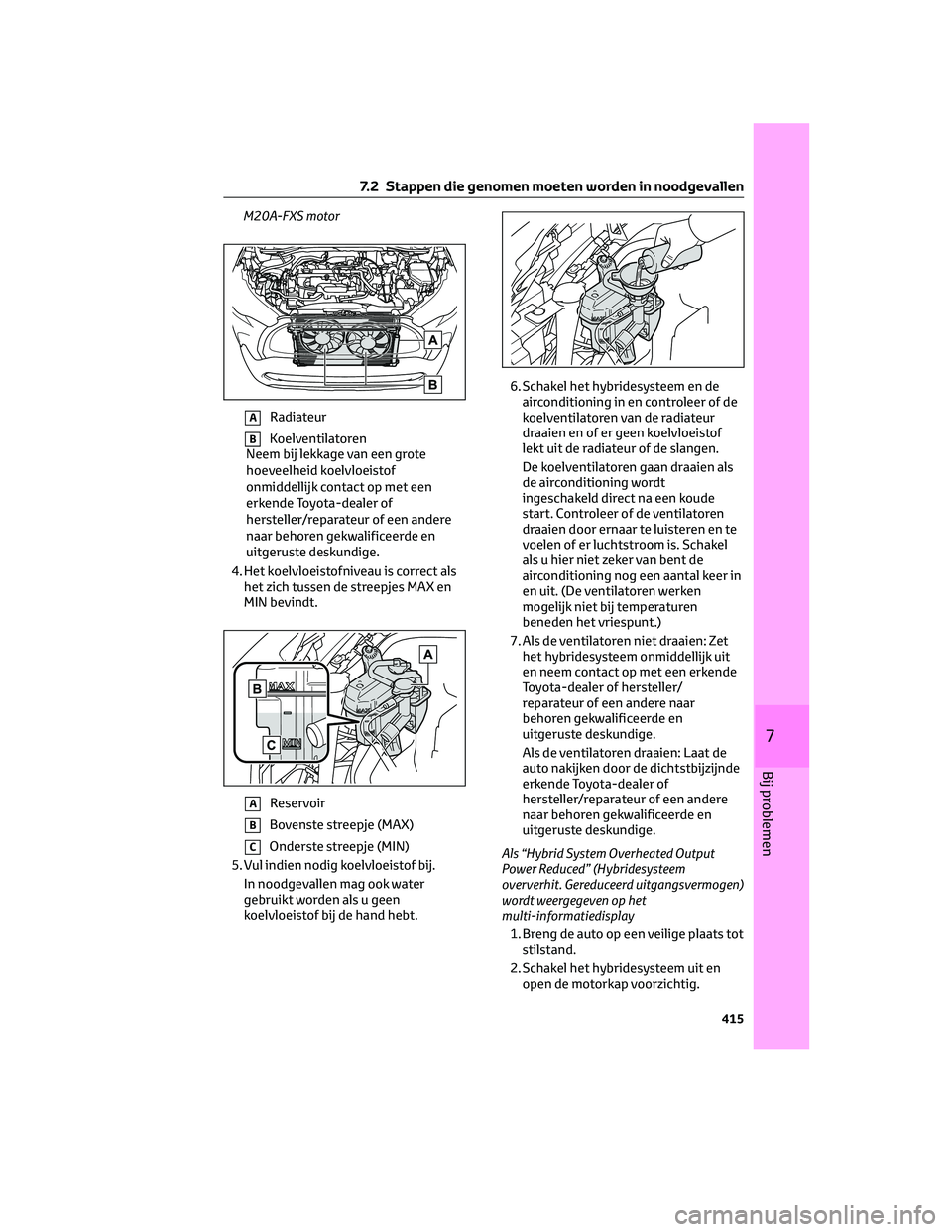

M20A-FXS motor
ARadiateur
BKoelventilatoren
Neem bij lekkage van een grote
hoeveelheid koelvloeistof
onmiddellijk contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
4. Het koelvloeistofniveau is correct als
het zich tussen de streepjes MAX en
MIN bevindt.
AReservoir
BBovenste streepje (MAX)
COnderste streepje (MIN)
5. Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water
gebruikt worden als u geen
koelvloeistof bij de hand hebt.6. Schakel het hybridesysteem en de
airconditioning in en controleer of de
koelventilatoren van de radiateur
draaien en of er geen koelvloeistof
lekt uit de radiateur of de slangen.
De koelventilatoren gaan draaien als
de airconditioning wordt
ingeschakeld direct na een koude
start. Controleer of de ventilatoren
draaien door ernaar te luisteren en te
voelen of er luchtstroom is. Schakel
als u hier niet zeker van bent de
airconditioning nog een aantal keer in
en uit. (De ventilatoren werken
mogelijk niet bij temperaturen
beneden het vriespunt.)
7. Als de ventilatoren niet draaien: Zet
het hybridesysteem onmiddellijk uit
en neem contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
Als de ventilatoren draaien: Laat de
auto nakijken door de dichtstbijzijnde
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als “Hybrid System Overheated Output
Power Reduced” (Hybridesysteem
oververhit. Gereduceerd uitgangsvermogen)
wordt weergegeven op het
multi-informatiedisplay
1. Breng de auto op een veilige plaats tot
stilstand.
2. Schakel het hybridesysteem uit en
open de motorkap voorzichtig.
7.2 Stappen die genomen moeten worden in noodgevallen
415
7
Bij problemen

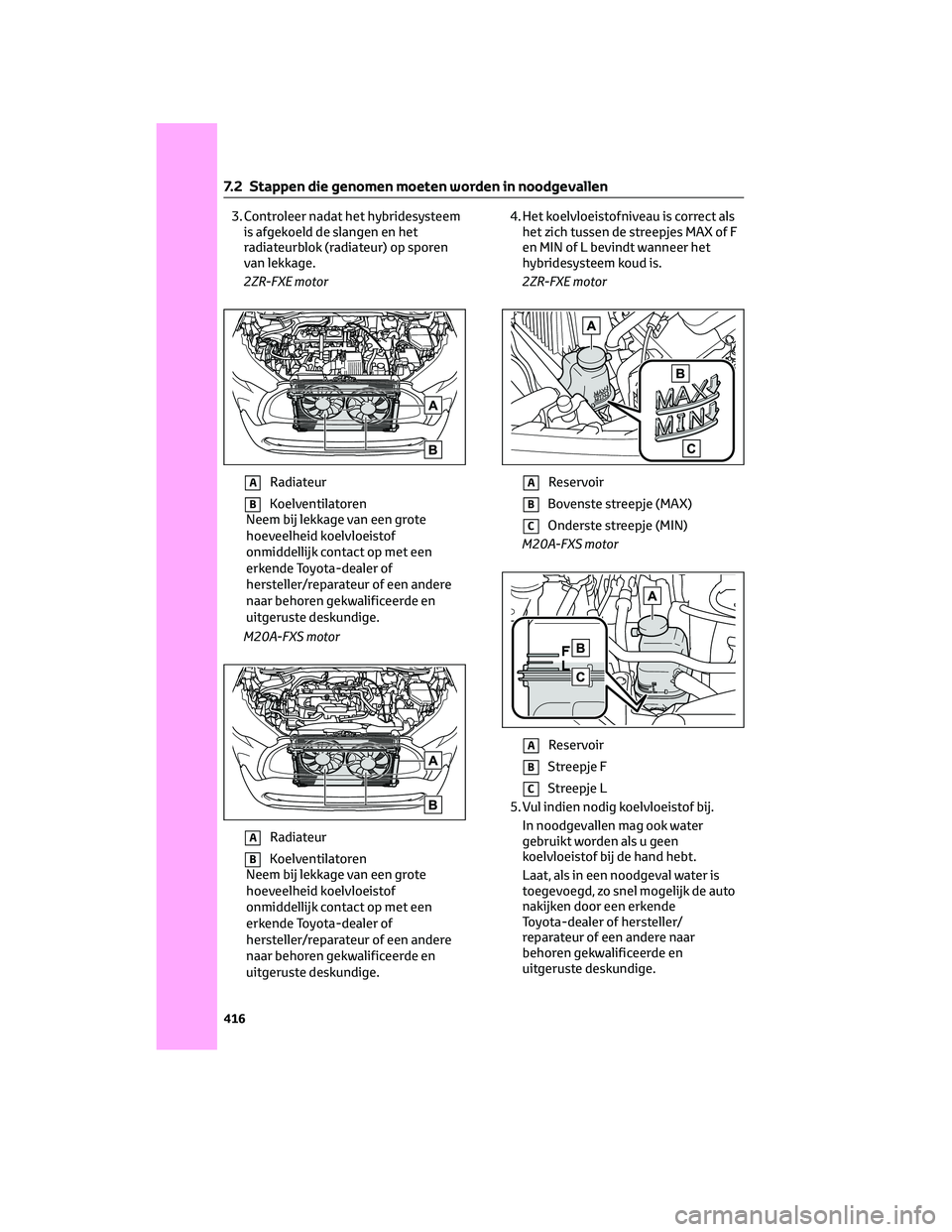

3. Controleer nadat het hybridesysteem
is afgekoeld de slangen en het
radiateurblok (radiateur) op sporen
van lekkage.
2ZR-FXE motor
ARadiateur
BKoelventilatoren
Neem bij lekkage van een grote
hoeveelheid koelvloeistof
onmiddellijk contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
M20A-FXS motor
ARadiateur
BKoelventilatoren
Neem bij lekkage van een grote
hoeveelheid koelvloeistof
onmiddellijk contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.4. Het koelvloeistofniveau is correct als
het zich tussen de streepjes MAX of F
en MIN of L bevindt wanneer het
hybridesysteem koud is.
2ZR-FXE motor
AReservoir
BBovenste streepje (MAX)
COnderste streepje (MIN)
M20A-FXS motor
AReservoir
BStreepje F
CStreepje L
5. Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water
gebruikt worden als u geen
koelvloeistof bij de hand hebt.
Laat, als in een noodgeval water is
toegevoegd, zo snel mogelijk de auto
nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
7.2 Stappen die genomen moeten worden in noodgevallen
416

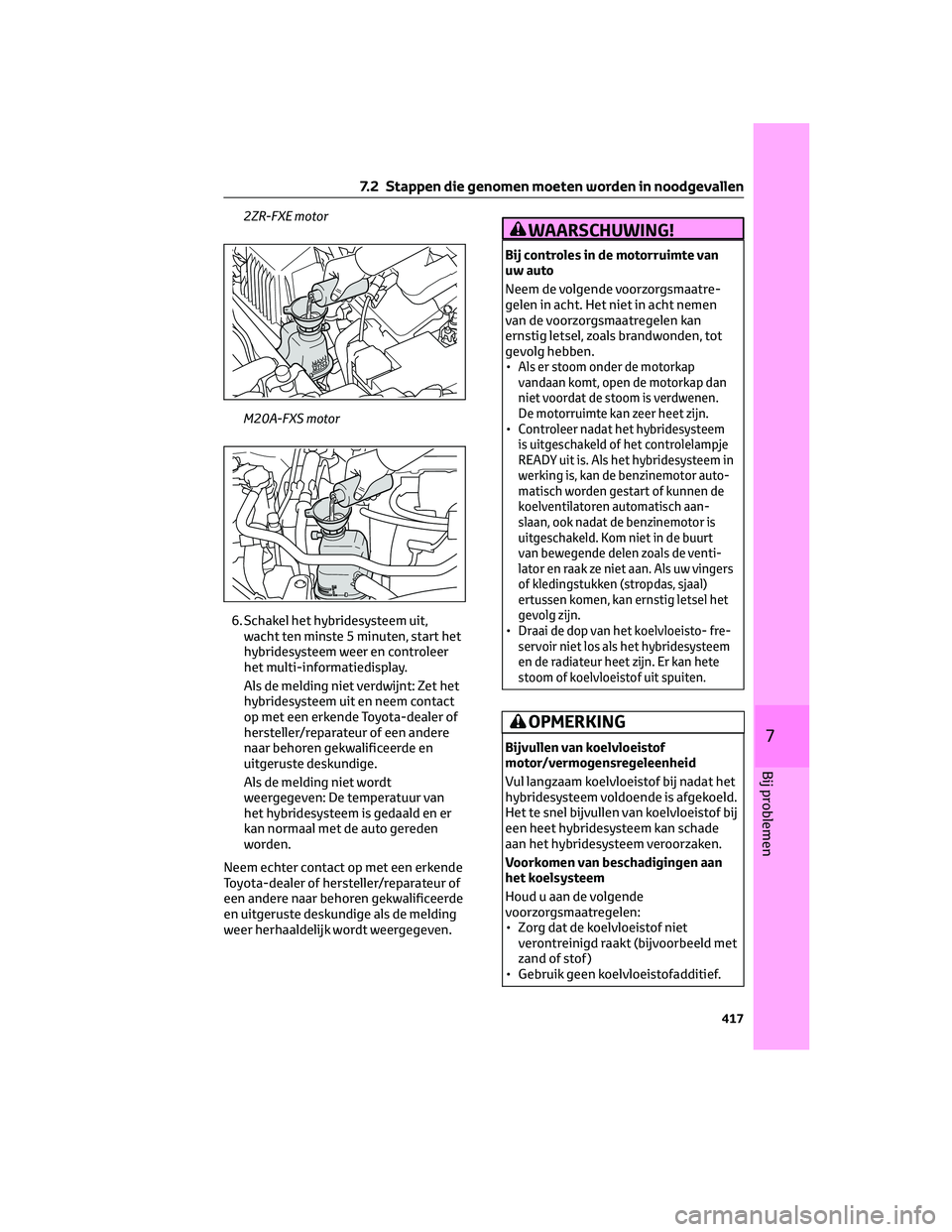

2ZR-FXE motor
M20A-FXS motor
6. Schakel het hybridesysteem uit,
wacht ten minste 5 minuten, start het
hybridesysteem weer en controleer
het multi-informatiedisplay.
Als de melding niet verdwijnt: Zet het
hybridesysteem uit en neem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als de melding niet wordt
weergegeven: De temperatuur van
het hybridesysteem is gedaald en er
kan normaal met de auto gereden
worden.
Neem echter contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige als de melding
weer herhaaldelijk wordt weergegeven.WAARSCHUWING!
Bij controles in de motorruimte van
uw auto
Neem de volgende voorzorgsmaatre-
gelen in acht. Het niet in acht nemen
van de voorzorgsmaatregelen kan
ernstig letsel, zoals brandwonden, tot
gevolg hebben.
•
Als er stoom onder de motorkap
vandaan komt, open de motorkap dan
niet voordat de stoom is verdwenen.
De motorruimte kan zeer heet zijn.
•Controleer nadat het hybridesysteem
is uitgeschakeld of het controlelampje
READY uit is. Als het hybridesysteem in
werking is, kan de benzinemotor auto-
matisch worden gestart of kunnen de
koelventilatoren automatisch aan-
slaan, ook nadat de benzinemotor is
uitgeschakeld. Kom niet in de buurt
van bewegende delen zoals de venti-
lator en raak ze niet aan. Als uw vingers
of kledingstukken (stropdas, sjaal)
ertussen komen, kan ernstig letsel het
gevolg zijn.
•Draai de dop van het koelvloeisto- fre-
servoir niet los als het hybridesysteem
en de radiateur heet zijn. Er kan hete
stoom of koelvloeistof uit spuiten.
OPMERKING
Bijvullen van koelvloeistof
motor/vermogensregeleenheid
Vul langzaam koelvloeistof bij nadat het
hybridesysteem voldoende is afgekoeld.
Het te snel bijvullen van koelvloeistof bij
een heet hybridesysteem kan schade
aan het hybridesysteem veroorzaken.
Voorkomen van beschadigingen aan
het koelsysteem
Houd u aan de volgende
voorzorgsmaatregelen:
• Zorg dat de koelvloeistof niet
verontreinigd raakt (bijvoorbeeld met
zand of stof )
• Gebruik geen koelvloeistofadditief.
7.2 Stappen die genomen moeten worden in noodgevallen
417
7
Bij problemen

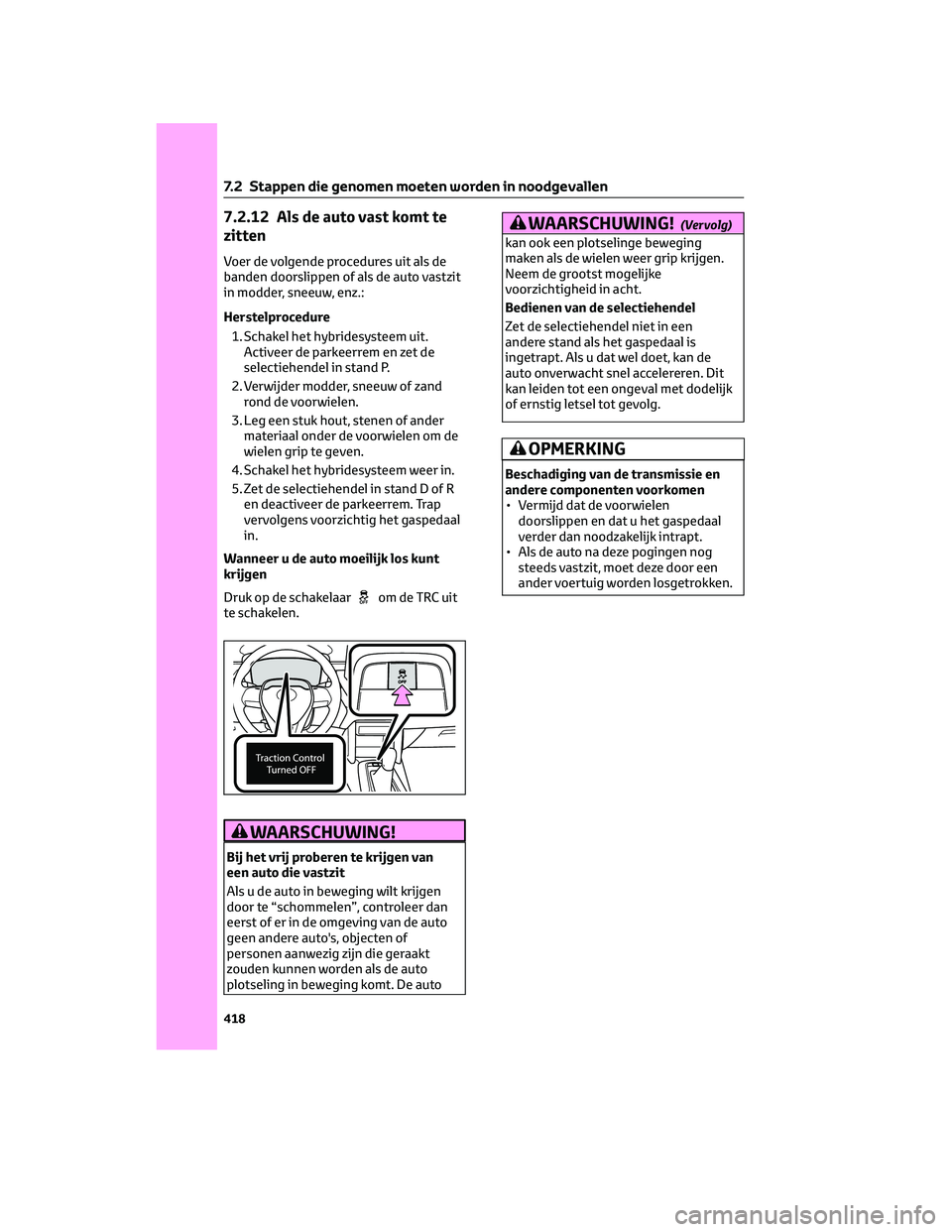

7.2.12 Als de auto vast komt te
zitten
Voer de volgende procedures uit als de
banden doorslippen of als de auto vastzit
in modder, sneeuw, enz.:
Herstelprocedure1. Schakel het hybridesysteem uit. Activeer de parkeerrem en zet de
selectiehendel in stand P.
2. Verwijder modder, sneeuw of zand rond de voorwielen.
3. Leg een stuk hout, stenen of ander materiaal onder de voorwielen om de
wielen grip te geven.
4. Schakel het hybridesysteem weer in.
5. Zet de selectiehendel in stand D of R en deactiveer de parkeerrem. Trap
vervolgens voorzichtig het gaspedaal
in.
Wanneer u de auto moeilijk los kunt
krijgen
Druk op de schakelaar
om de TRC uit
te schakelen.
WAARSCHUWING!
Bij het vrij proberen te krijgen van
een auto die vastzit
Als u de auto in beweging wilt krijgen
door te “schommelen”, controleer dan
eerst of er in de omgeving van de auto
geen andere auto's, objecten of
personen aanwezig zijn die geraakt
zouden kunnen worden als de auto
plotseling in beweging komt. De auto
WAARSCHUWING!(Vervolg)
kan ook een plotselinge beweging
maken als de wielen weer grip krijgen.
Neem de grootst mogelijke
voorzichtigheid in acht.
Bedienen van de selectiehendel
Zet de selectiehendel niet in een
andere stand als het gaspedaal is
ingetrapt. Als u dat wel doet, kan de
auto onverwacht snel accelereren. Dit
kan leiden tot een ongeval met dodelijk
of ernstig letsel tot gevolg.
OPMERKING
Beschadiging van de transmissie en
andere componenten voorkomen
• Vermijd dat de voorwielen doorslippen en dat u het gaspedaal
verder dan noodzakelijk intrapt.
• Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
7.2 Stappen die genomen moeten worden in noodgevallen
418
