TOYOTA COROLLA CROSS 2022 Instructieboekje (in Dutch)

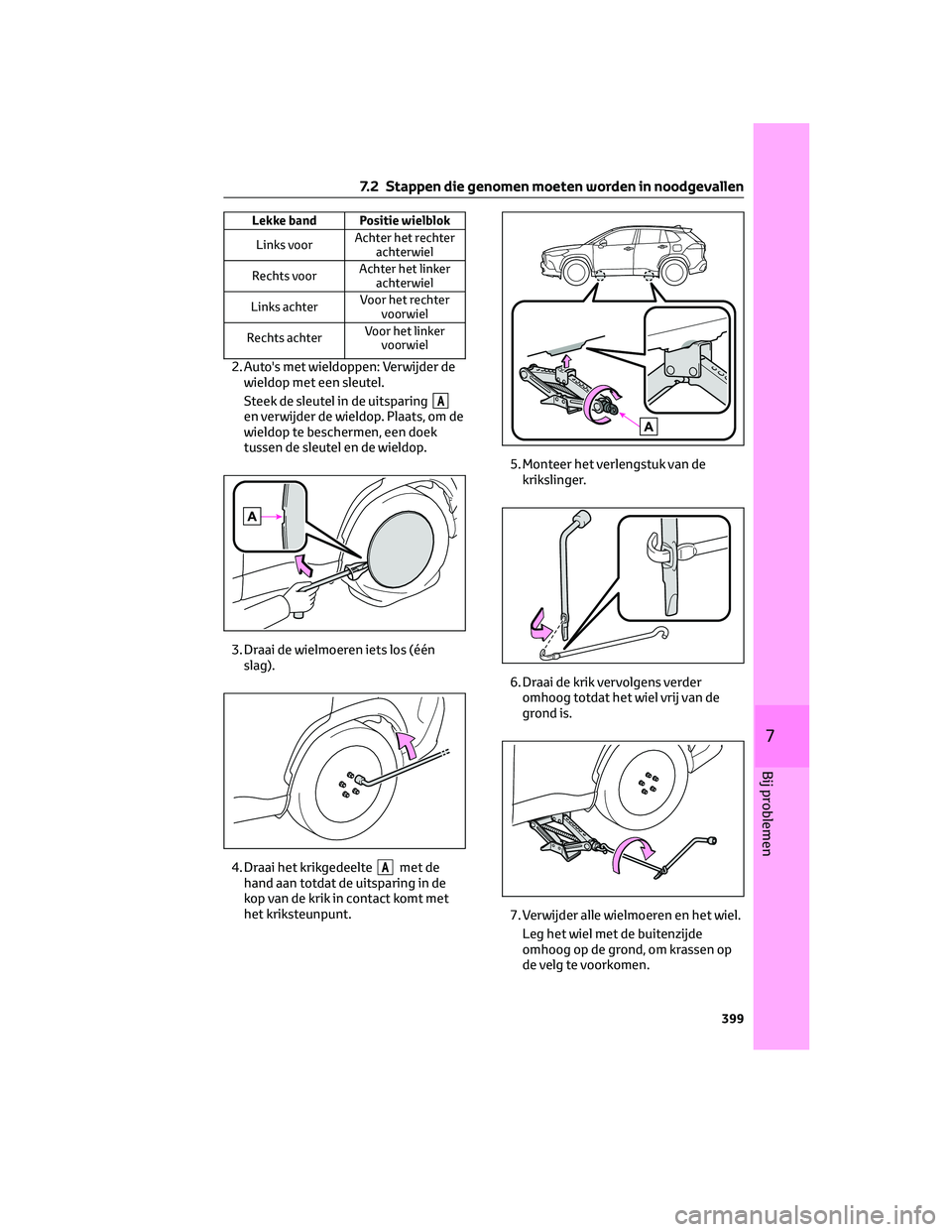

Lekke band Positie wielblok
Links voorAchter het rechter
achterwiel
Rechts voorAchter het linker
achterwiel
Links achterVoor het rechter
voorwiel
Rechts achterVoor het linker
voorwiel
2. Auto's met wieldoppen: Verwijder de
wieldop met een sleutel.
Steek de sleutel in de uitsparing
Aen verwijder de wieldop. Plaats, om de
wieldop te beschermen, een doek
tussen de sleutel en de wieldop.
3. Draai de wielmoeren iets los (één
slag).
4. Draai het krikgedeelte
Amet de
hand aan totdat de uitsparing in de
kop van de krik in contact komt met
het kriksteunpunt.5. Monteer het verlengstuk van de
krikslinger.
6. Draai de krik vervolgens verder
omhoog totdat het wiel vrij van de
grond is.
7. Verwijder alle wielmoeren en het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen op
de velg te voorkomen.
7.2 Stappen die genomen moeten worden in noodgevallen
399
7
Bij problemen

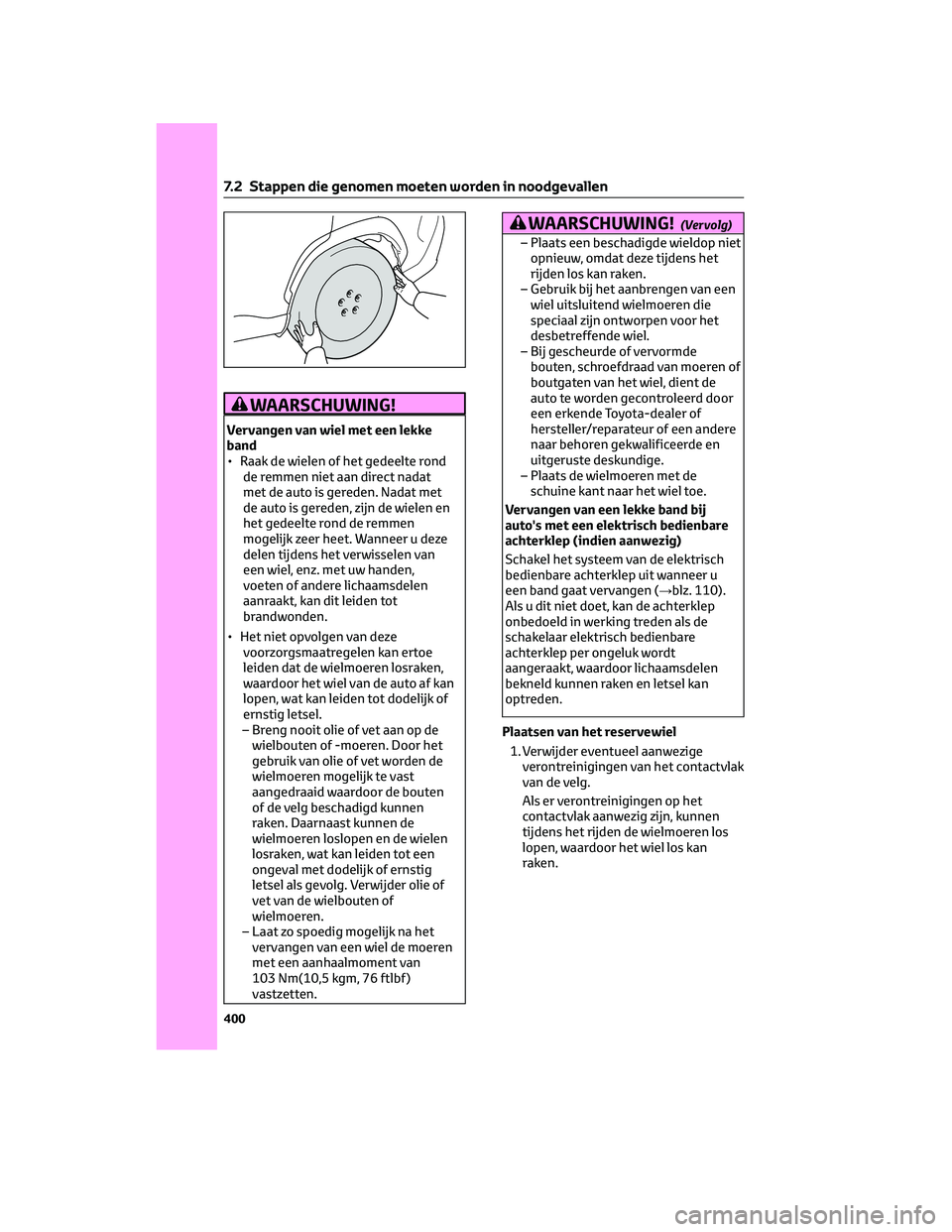

WAARSCHUWING!
Vervangen van wiel met een lekke
band
• Raak de wielen of het gedeelte rondde remmen niet aan direct nadat
met de auto is gereden. Nadat met
de auto is gereden, zijn de wielen en
het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze
delen tijdens het verwisselen van
een wiel, enz. met uw handen,
voeten of andere lichaamsdelen
aanraakt, kan dit leiden tot
brandwonden.
• Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe
leiden dat de wielmoeren losraken,
waardoor het wiel van de auto af kan
lopen, wat kan leiden tot dodelijk of
ernstig letsel.
– Breng nooit olie of vet aan op de wielbouten of -moeren. Door het
gebruik van olie of vet worden de
wielmoeren mogelijk te vast
aangedraaid waardoor de bouten
of de velg beschadigd kunnen
raken. Daarnaast kunnen de
wielmoeren loslopen en de wielen
losraken, wat kan leiden tot een
ongeval met dodelijk of ernstig
letsel als gevolg. Verwijder olie of
vet van de wielbouten of
wielmoeren.
– Laat zo spoedig mogelijk na het vervangen van een wiel de moeren
met een aanhaalmoment van
103 Nm(10,5 kgm, 76 ftlbf )
vastzetten.
WAARSCHUWING!(Vervolg)
– Plaats een beschadigde wieldop nietopnieuw, omdat deze tijdens het
rijden los kan raken.
– Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het
desbetreffende wiel.
– Bij gescheurde of vervormde bouten, schroefdraad van moeren of
boutgaten van het wiel, dient de
auto te worden gecontroleerd door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
– Plaats de wielmoeren met de schuine kant naar het wiel toe.
Vervangen van een lekke band bij
auto's met een elektrisch bedienbare
achterklep (indien aanwezig)
Schakel het systeem van de elektrisch
bedienbare achterklep uit wanneer u
een band gaat vervangen (→blz. 110).
Als u dit niet doet, kan de achterklep
onbedoeld in werking treden als de
schakelaar elektrisch bedienbare
achterklep per ongeluk wordt
aangeraakt, waardoor lichaamsdelen
bekneld kunnen raken en letsel kan
optreden.
Plaatsen van het reservewiel 1. Verwijder eventueel aanwezige verontreinigingen van het contactvlak
van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
7.2 Stappen die genomen moeten worden in noodgevallen
400

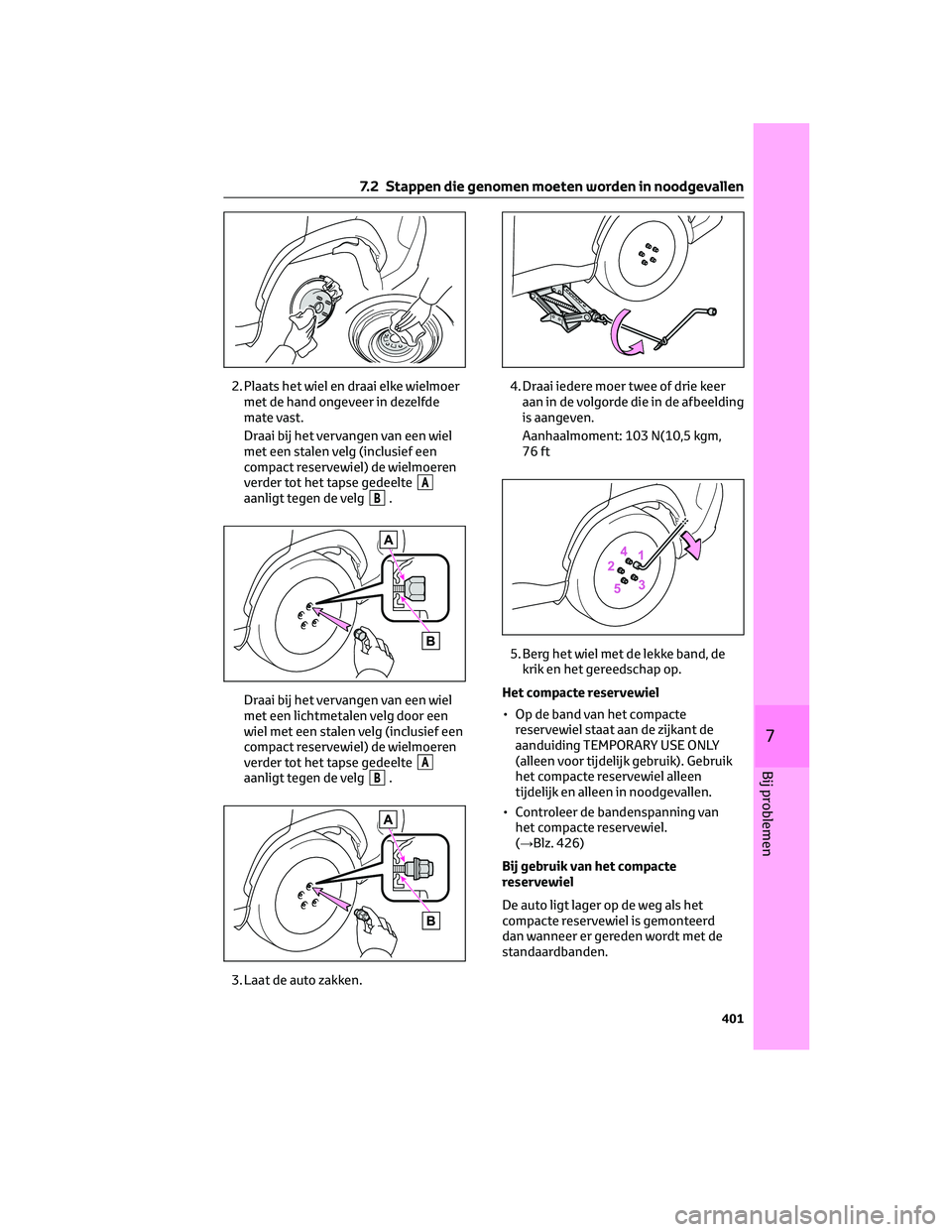

2. Plaats het wiel en draai elke wielmoer
met de hand ongeveer in dezelfde
mate vast.
Draai bij het vervangen van een wiel
met een stalen velg (inclusief een
compact reservewiel) de wielmoeren
verder tot het tapse gedeelte
Aaanligt tegen de velgB.
Draai bij het vervangen van een wiel
met een lichtmetalen velg door een
wiel met een stalen velg (inclusief een
compact reservewiel) de wielmoeren
verder tot het tapse gedeelte
Aaanligt tegen de velgB.
3. Laat de auto zakken.4. Draai iedere moer twee of drie keer
aan in de volgorde die in de afbeelding
is aangeven.
Aanhaalmoment: 103 N(10,5 kgm,
76 ft
5. Berg het wiel met de lekke band, de
krik en het gereedschap op.
Het compacte reservewiel
• Op de band van het compacte
reservewiel staat aan de zijkant de
aanduiding TEMPORARY USE ONLY
(alleen voor tijdelijk gebruik). Gebruik
het compacte reservewiel alleen
tijdelijk en alleen in noodgevallen.
• Controleer de bandenspanning van
het compacte reservewiel.
(→Blz. 426)
Bij gebruik van het compacte
reservewiel
De auto ligt lager op de weg als het
compacte reservewiel is gemonteerd
dan wanneer er gereden wordt met de
standaardbanden.
7.2 Stappen die genomen moeten worden in noodgevallen
401
7
Bij problemen

Na het vervangen van het wiel
De procedure voor het instellen van de
bandenspanning moet worden
uitgevoerd voor het bandenspanning-
swaarschuwingssysteem. (→Blz. 342)
Bij gebruik van het compacte
reservewiel
Het compacte reservewiel is niet
voorzien van een bandenspannings-
sensor en -zender, waardoor een te lage
bandenspanning hiervan niet wordt
aangegeven door het bandenspanning-
swaarschuwingssysteem. Verder zal, als
u het reservewiel monteert nadat het
waarschuwingslampje voor een lage
bandenspanning is gaan branden, dit
lampje blijven branden.
Als uw auto een lekke voorband krijgt
op een weg die bedekt is met sneeuw
of ijs
Vervang een van de achterwielen van de
auto door het compacte reservewiel.
Voer onderstaande stappen uit en
monteer sneeuwkettingen op de
voorwielen:
1. Vervang het wiel links of rechts achter
door het compacte reservewiel.
2. Vervang het wiel met de lekke
voorband door het wiel dat van de
achterzijde afkomstig is.
3. Monteer sneeuwkettingen op de
voorwielen.Monteren wieldop (indien aanwezig)
Breng de uitsparing in de wieldop in lijn
met het ventieldopje zoals aangegeven in
de afbeelding.
7.2 Stappen die genomen moeten worden in noodgevallen
402

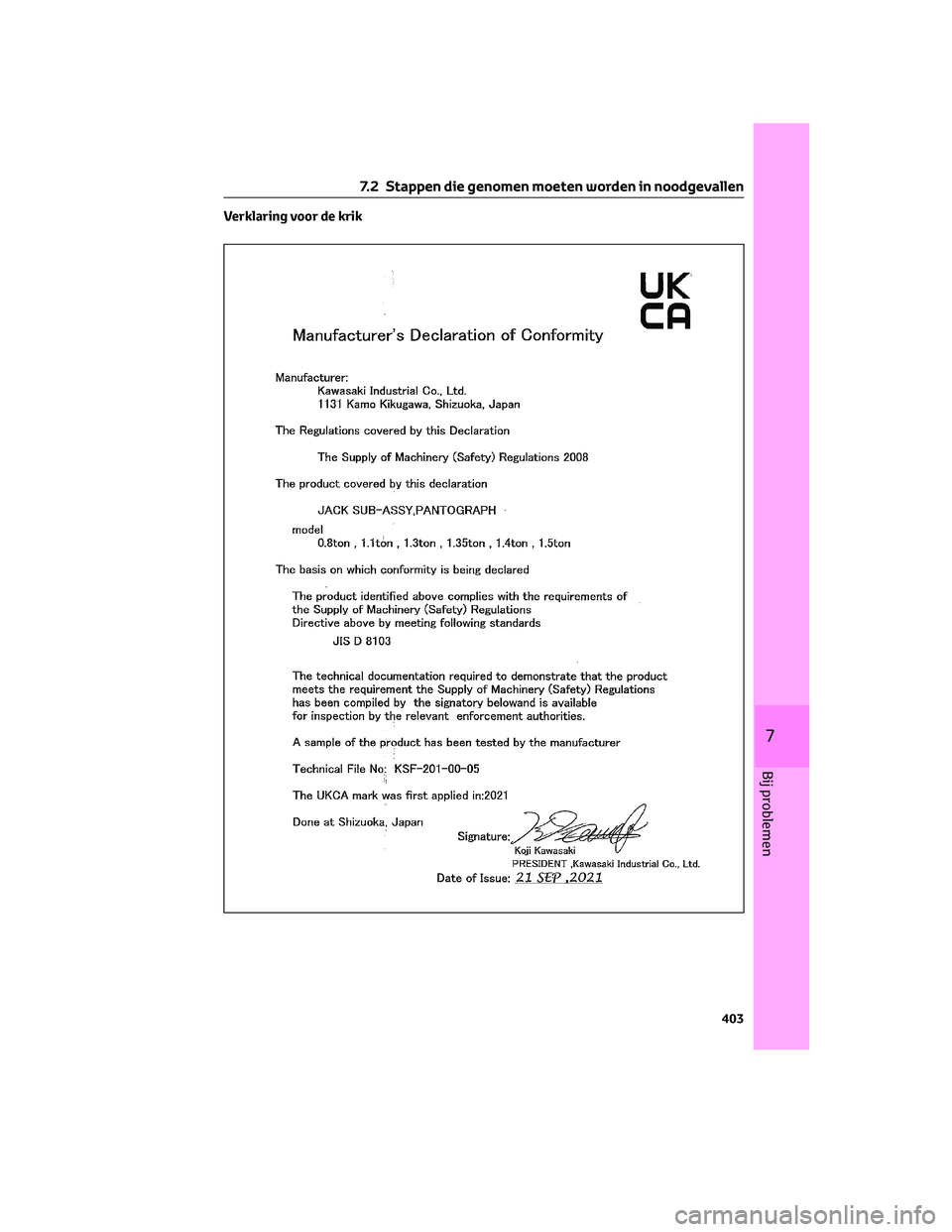

Verklaring voor de krik
7.2 Stappen die genomen moeten worden in noodgevallen
403
7
Bij problemen

7.2 Stappen die genomen moeten worden in noodgevallen
404

WAARSCHUWING!
Bij gebruik van het compacte
reservewiel
• Houd er rekening mee dat het
reservewiel speciaal ontworpen is
voor gebruik onder uw auto. Gebruik
uw reservewiel daarom niet onder
een andere auto.
• Monteer niet gelijktijdig meer dan
één compact reservewiel onder uw
auto.
• Vervang het reservewiel zo snel
mogelijk door een wiel met een
standaardband.
• Vermijd plotseling accelereren,
abrupte stuuracties, plotseling
remmen en schakelhandelingen die
een plotselinge motorremwerking
veroorzaken.
Bij gebruik van het compacte
reservewiel
Het kan voorkomen dat de rijsnelheid
niet goed wordt weergegeven en dat de
volgende systemen niet goed werken:
– ABS en Brake Assist
– VSC
–TRC
– Automatic High Beam
– Dynamic Radar Cruise Control
– EPS
– PCS (Pre-Crash Safety-systeem)
– LTA (Lane Tracing Assist)
– LDA (Lane Departure Alert)
– Bandenspanningswaarschuwings-
systeem
– Toyota Parking Assist-sensor
(indien aanwezig)
– BSM (Blind Spot Monitor) (indien
aanwezig)
– Rear View Monitor-systeem (indien
aanwezig)
– Navigatiesysteem (indien aanwezig)
Snelheidsbeperking bij gebruik van
het compacte reservewiel
Rijd niet harder dan 80 km/h als er een
compact reservewiel onder de auto is
gemonteerd.
WAARSCHUWING!(Vervolg)
Het compacte reservewiel is niet
ontworpen voor gebruik bij hoge
snelheden. Het niet opvolgen van deze
voorzorgsmaatregel kan leiden tot een
ongeval en dodelijk of ernstig letsel.
Na gebruik van gereedschap en krik
Controleer voor het rijden of het
gereedschap en de krik weer goed zijn
opgeborgen en bevestigd. Dit om te
voorkomen dat een van deze
voorwerpen bij een aanrijding of bij hard
remmen letsel veroorzaakt.
OPMERKING
Rijd voorzichtig over oneffenheden in
het wegdek heen als het compacte
reservewiel onder de auto gemonteerd
is
De auto ligt lager op de weg als het
compacte reservewiel is gemonteerd
dan wanneer er gereden wordt met de
standaardbanden. Wees voorzichtig bij
het rijden over slechte wegen.
Rijden met sneeuwkettingen en het
compacte reservewiel
Monteer geen sneeuwketting op het
compacte reservewiel. De
sneeuwketting kan de carrosserie
beschadigen en het rijgedrag in
negatieve zin beïnvloeden.
Bij het vervangen van banden
Neem voor het verwijderen en plaatsen
van wielen, banden of
bandenspanningssensoren en -zenders
contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige, omdat de
bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet
voorzichtig mee wordt omgegaan.
Voorkomen van schade aan de
bandenspanningssensoren en
-zenders
Als een band is gerepareerd met
7.2 Stappen die genomen moeten worden in noodgevallen
405
7
Bij problemen

OPMERKING(Vervolg)
bandenreparatievloeistof, werken de
bandenspanningssensor en -zender
mogelijk niet goed. Neem wanneer
bandenreparatievloeistof is gebruikt zo
snel mogelijk contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang bij het vervangen
van de band de bandenspanningssensor
en -zender. (→Blz. 340)
7.2.7 Als het hybridesysteem
niet kan worden gestart
Het niet starten van het hybridesysteem
kan verschillende oorzaken hebben.
Raadpleeg het volgende overzicht en
onderneem de bijpassende acties:
Het hybridesysteem kan niet worden
gestart, ook al is de startprocedure
correct uitgevoerd. (→Blz. 142)
Een van de onderstaande punten kan het
probleem veroorzaken:
• De elektronische sleutel werkt
mogelijk niet goed. (→Blz. 407)
• Er is mogelijk onvoldoende brandstof
aanwezig in de tank. Vul de
brandstoftank.
• Er kan een storing aanwezig zijn in de
startblokkering. (→Blz. 65)
• Er kan een storing aanwezig zijn in het
stuurslotsysteem.
• Het hybridesysteem van de motor is
mogelijk defect als gevolg van een
elektrische storing, zoals een ontladen
batterij van de elektronische sleutel of
een defecte zekering. Er bestaat
echter, afhankelijk van het soort
storing, een noodmaatregel om het
hybridesysteem te starten.
(→Blz. 406)
• De temperatuur van het
batterijpakket (tractiebatterij) is
mogelijk zeer laag is (lager dan
ongeveer -30°C). (→Blz. 61, blz. 143)De interieurverlichting en de
koplampen gaan zwakker branden of de
claxon maakt geen of weinig geluid.
Een van de onderstaande punten kan het
probleem veroorzaken:
• De 12V-accu is mogelijk te ver
ontladen. (→Blz. 409)
• De accuklemmen zitten mogelijk los of
zijn gecorrodeerd. (→Blz. 332)
De interieurverlichting en de
koplampen gaan niet branden of de
claxon maakt geen geluid.
Een van de onderstaande punten kan het
probleem veroorzaken:
• De 12V-accu is mogelijk te ver
ontladen. (→Blz. 409)
• Een of beide klemmen van de
12V-accu kunnen loszitten.
(→Blz. 332)
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige als het probleem niet
verholpen kan worden of als de
reparatieprocedure niet bekend is.
Noodstartfunctie
Wanneer het hybridesysteem niet start
maar de startknop normaal werkt, kan het
systeem aan de hand van de volgende
stappen voorlopig worden gestart.
Gebruik deze startprocedure alleen in
noodgevallen.
1. Activeer de parkeerrem. (→Blz. 151)
2. Controleer of de selectiehendel in
stand P staat.
3. Zet het contact in stand ACC
*.
4. Houd de startknop gedurende
15 seconden ingedrukt terwijl het
rempedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp
van deze stappen kan worden gestart,
kan er een storing in het systeem
aanwezig zijn. Laat de auto nakijken door
een erkende Toyota-dealer of
7.2 Stappen die genomen moeten worden in noodgevallen
406

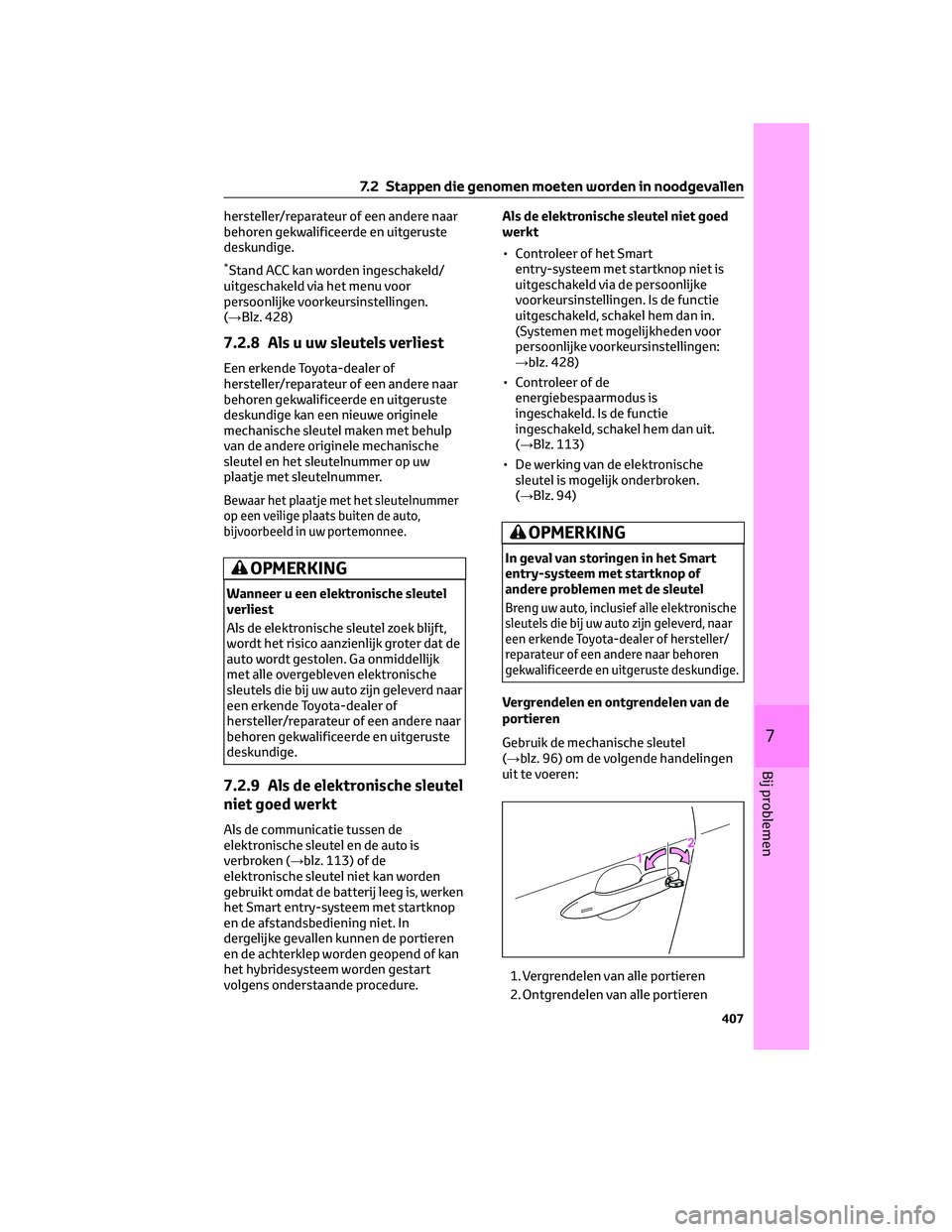

hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*Stand ACC kan worden ingeschakeld/
uitgeschakeld via het menu voor
persoonlijke voorkeursinstellingen.
(→Blz. 428)
7.2.8 Als u uw sleutels verliest
Een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige kan een nieuwe originele
mechanische sleutel maken met behulp
van de andere originele mechanische
sleutel en het sleutelnummer op uw
plaatje met sleutelnummer.
Bewaar het plaatje met het sleutelnummer
op een veilige plaats buiten de auto,
bijvoorbeeld in uw portemonnee.
OPMERKING
Wanneer u een elektronische sleutel
verliest
Als de elektronische sleutel zoek blijft,
wordt het risico aanzienlijk groter dat de
auto wordt gestolen. Ga onmiddellijk
met alle overgebleven elektronische
sleutels die bij uw auto zijn geleverd naar
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
7.2.9 Als de elektronische sleutel
niet goed werkt
Als de communicatie tussen de
elektronische sleutel en de auto is
verbroken (→blz. 113) of de
elektronische sleutel niet kan worden
gebruikt omdat de batterij leeg is, werken
het Smart entry-systeem met startknop
en de afstandsbediening niet. In
dergelijke gevallen kunnen de portieren
en de achterklep worden geopend of kan
het hybridesysteem worden gestart
volgens onderstaande procedure.Als de elektronische sleutel niet goed
werkt
• Controleer of het Smart
entry-systeem met startknop niet is
uitgeschakeld via de persoonlijke
voorkeursinstellingen. Is de functie
uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor
persoonlijke voorkeursinstellingen:
→blz. 428)
• Controleer of de
energiebespaarmodus is
ingeschakeld. Is de functie
ingeschakeld, schakel hem dan uit.
(→Blz. 113)
• De werking van de elektronische
sleutel is mogelijk onderbroken.
(→Blz. 94)
OPMERKING
In geval van storingen in het Smart
entry-systeem met startknop of
andere problemen met de sleutel
Breng uw auto, inclusief alle elektronische
sleutels die bij uw auto zijn geleverd, naar
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Vergrendelen en ontgrendelen van de
portieren
Gebruik de mechanische sleutel
(→blz. 96) om de volgende handelingen
uit te voeren:
1. Vergrendelen van alle portieren
2. Ontgrendelen van alle portieren
7.2 Stappen die genomen moeten worden in noodgevallen
407
7
Bij problemen

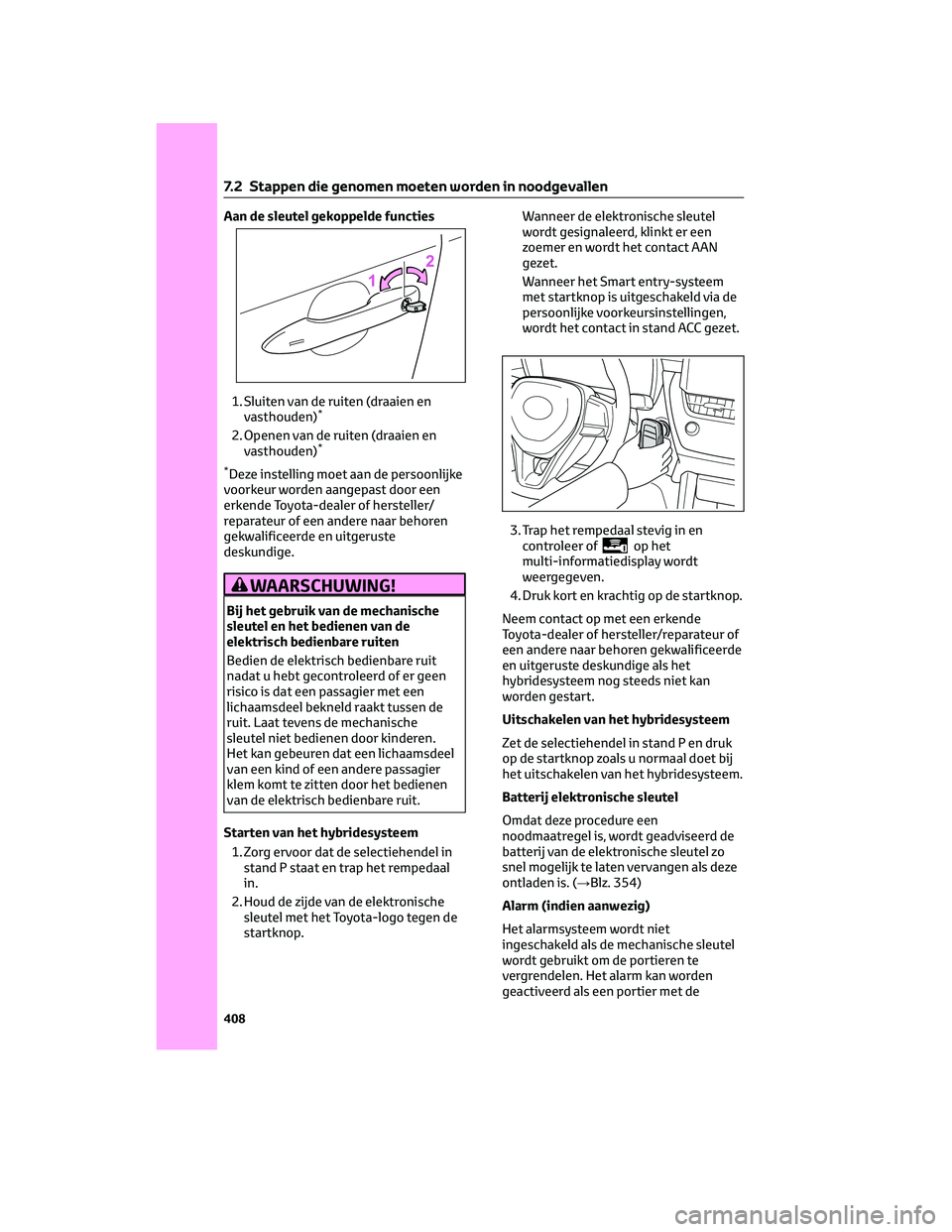

Aan de sleutel gekoppelde functies
1. Sluiten van de ruiten (draaien en
vasthouden)
*
2. Openen van de ruiten (draaien en
vasthouden)*
*
Deze instelling moet aan de persoonlijke
voorkeur worden aangepast door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
WAARSCHUWING!
Bij het gebruik van de mechanische
sleutel en het bedienen van de
elektrisch bedienbare ruiten
Bedien de elektrisch bedienbare ruit
nadat u hebt gecontroleerd of er geen
risico is dat een passagier met een
lichaamsdeel bekneld raakt tussen de
ruit. Laat tevens de mechanische
sleutel niet bedienen door kinderen.
Het kan gebeuren dat een lichaamsdeel
van een kind of een andere passagier
klem komt te zitten door het bedienen
van de elektrisch bedienbare ruit.
Starten van het hybridesysteem
1. Zorg ervoor dat de selectiehendel in
stand P staat en trap het rempedaal
in.
2. Houd de zijde van de elektronische
sleutel met het Toyota-logo tegen de
startknop.Wanneer de elektronische sleutel
wordt gesignaleerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via de
persoonlijke voorkeursinstellingen,
wordt het contact in stand ACC gezet.
3. Trap het rempedaal stevig in en
controleer of
op het
multi-informatiedisplay wordt
weergegeven.
4. Druk kort en krachtig op de startknop.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige als het
hybridesysteem nog steeds niet kan
worden gestart.
Uitschakelen van het hybridesysteem
Zet de selectiehendel in stand P en druk
op de startknop zoals u normaal doet bij
het uitschakelen van het hybridesysteem.
Batterij elektronische sleutel
Omdat deze procedure een
noodmaatregel is, wordt geadviseerd de
batterij van de elektronische sleutel zo
snel mogelijk te laten vervangen als deze
ontladen is. (→Blz. 354)
Alarm (indien aanwezig)
Het alarmsysteem wordt niet
ingeschakeld als de mechanische sleutel
wordt gebruikt om de portieren te
vergrendelen. Het alarm kan worden
geactiveerd als een portier met de
7.2 Stappen die genomen moeten worden in noodgevallen
408
