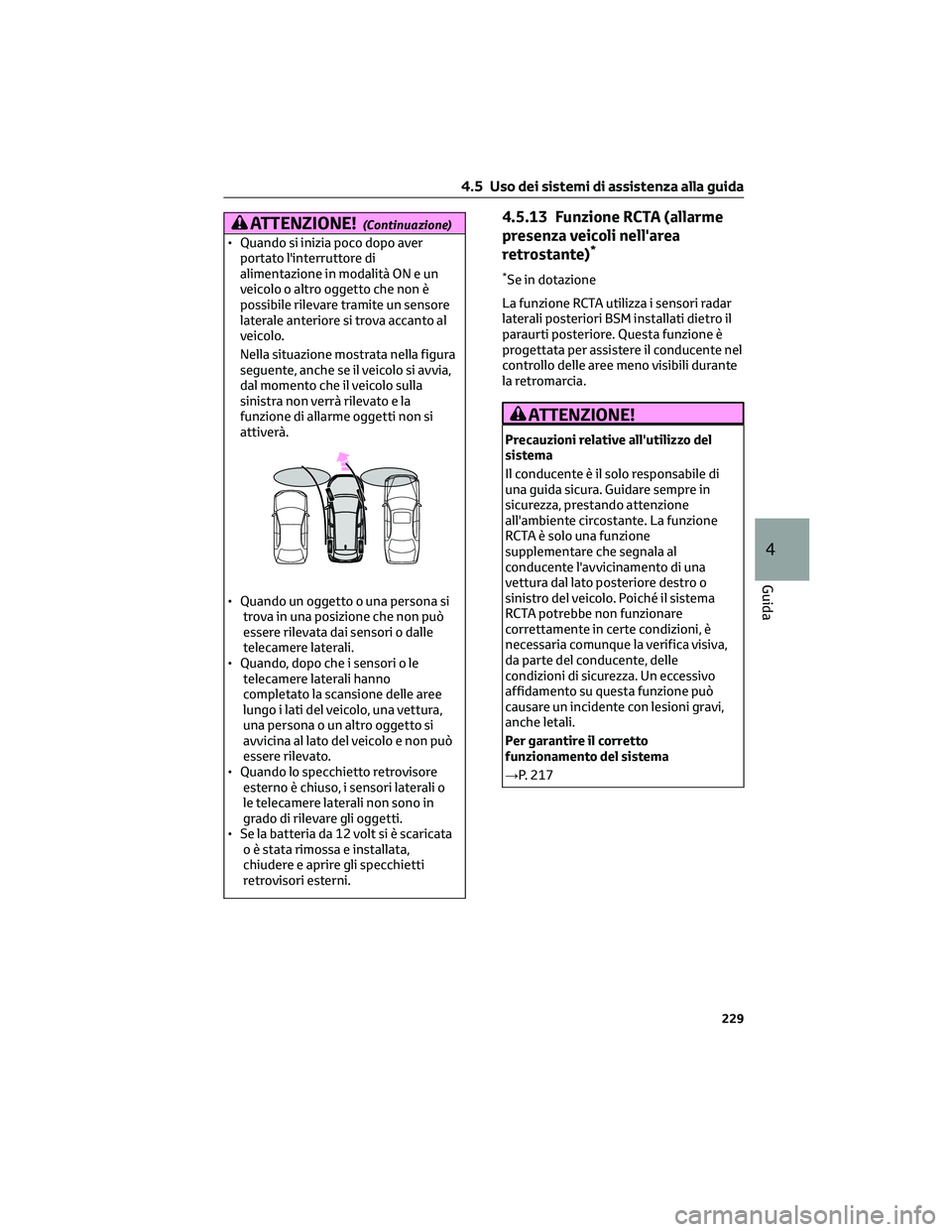

ATTENZIONE!(Continuazione)
• Quando si inizia poco dopo aver
portato l'interruttore di
alimentazione in modalità ON e un
veicolo o altro oggetto che non è
possibile rilevare tramite un sensore
laterale anteriore si trova accanto al
veicolo.
Nella situazione mostrata nella figura
seguente, anche se il veicolo si avvia,
dal momento che il veicolo sulla
sinistra non verrà rilevato e la
funzione di allarme oggetti non si
attiverà.
• Quando un oggetto o una persona si
trova in una posizione che non può
essere rilevata dai sensori o dalle
telecamere laterali.
• Quando, dopo che i sensori o le
telecamere laterali hanno
completato la scansione delle aree
lungo i lati del veicolo, una vettura,
una persona o un altro oggetto si
avvicina al lato del veicolo e non può
essere rilevato.
• Quando lo specchietto retrovisore
esterno è chiuso, i sensori laterali o
le telecamere laterali non sono in
grado di rilevare gli oggetti.
• Se la batteria da 12 volt si è scaricata
o è stata rimossa e installata,
chiudere e aprire gli specchietti
retrovisori esterni.
4.5.13 Funzione RCTA (allarme
presenza veicoli nell'area
retrostante)
*
*Se in dotazione
La funzione RCTA utilizza i sensori radar
laterali posteriori BSM installati dietro il
paraurti posteriore. Questa funzione è
progettata per assistere il conducente nel
controllo delle aree meno visibili durante
la retromarcia.
ATTENZIONE!
Precauzioni relative all'utilizzo del
sistema
Il conducente è il solo responsabile di
una guida sicura. Guidare sempre in
sicurezza, prestando attenzione
all'ambiente circostante. La funzione
RCTA è solo una funzione
supplementare che segnala al
conducente l'avvicinamento di una
vettura dal lato posteriore destro o
sinistro del veicolo. Poiché il sistema
RCTA potrebbe non funzionare
correttamente in certe condizioni, è
necessaria comunque la verifica visiva,
da parte del conducente, delle
condizioni di sicurezza. Un eccessivo
affidamento su questa funzione può
causare un incidente con lesioni gravi,
anche letali.
Per garantire il corretto
funzionamento del sistema
→P. 217
4.5 Uso dei sistemi di assistenza alla guida
229
4
Guida

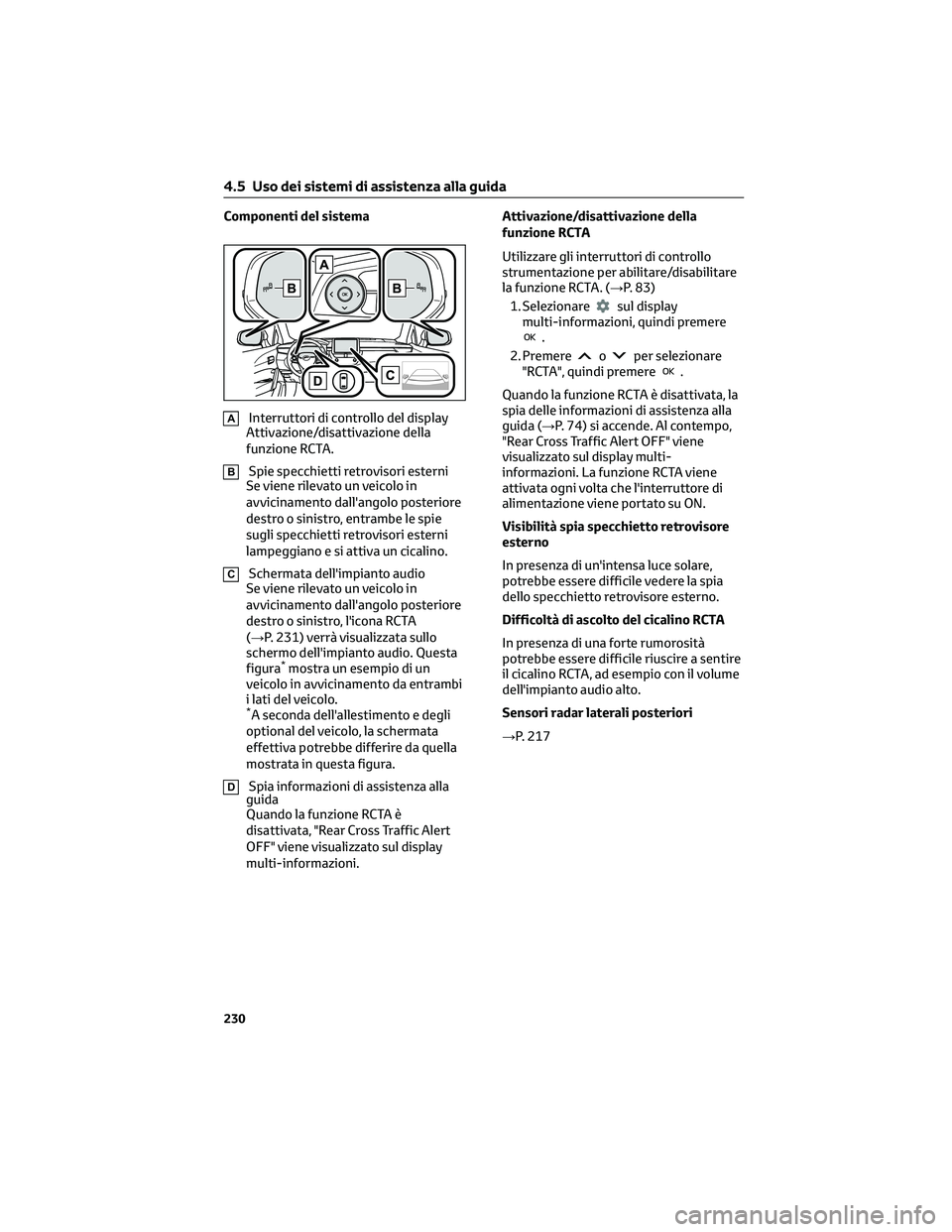

Componenti del sistema
AInterruttori di controllo del display
Attivazione/disattivazione della
funzione RCTA.
BSpie specchietti retrovisori esterni
Se viene rilevato un veicolo in
avvicinamento dall'angolo posteriore
destro o sinistro, entrambe le spie
sugli specchietti retrovisori esterni
lampeggiano e si attiva un cicalino.
CSchermata dell'impianto audio
Se viene rilevato un veicolo in
avvicinamento dall'angolo posteriore
destro o sinistro, l'icona RCTA
(→P. 231) verrà visualizzata sullo
schermo dell'impianto audio. Questa
figura
*mostra un esempio di un
veicolo in avvicinamento da entrambi
i lati del veicolo.
*A seconda dell'allestimento e degli
optional del veicolo, la schermata
effettiva potrebbe differire da quella
mostrata in questa figura.
DSpia informazioni di assistenza alla
guida
Quando la funzione RCTA è
disattivata, "Rear Cross Traffic Alert
OFF" viene visualizzato sul display
multi-informazioni.Attivazione/disattivazione della
funzione RCTA
Utilizzare gli interruttori di controllo
strumentazione per abilitare/disabilitare
la funzione RCTA. (→P. 83)
1. Selezionare
sul display
multi-informazioni, quindi premere
.
2. Premere
oper selezionare
"RCTA", quindi premere.
Quando la funzione RCTA è disattivata, la
spia delle informazioni di assistenza alla
guida (→P. 74) si accende. Al contempo,
"Rear Cross Traffic Alert OFF" viene
visualizzato sul display multi-
informazioni. La funzione RCTA viene
attivata ogni volta che l'interruttore di
alimentazione viene portato su ON.
Visibilità spia specchietto retrovisore
esterno
In presenza di un'intensa luce solare,
potrebbe essere difficile vedere la spia
dello specchietto retrovisore esterno.
Difficoltà di ascolto del cicalino RCTA
In presenza di una forte rumorosità
potrebbe essere difficile riuscire a sentire
il cicalino RCTA, ad esempio con il volume
dell'impianto audio alto.
Sensori radar laterali posteriori
→P. 217
4.5 Uso dei sistemi di assistenza alla guida
230

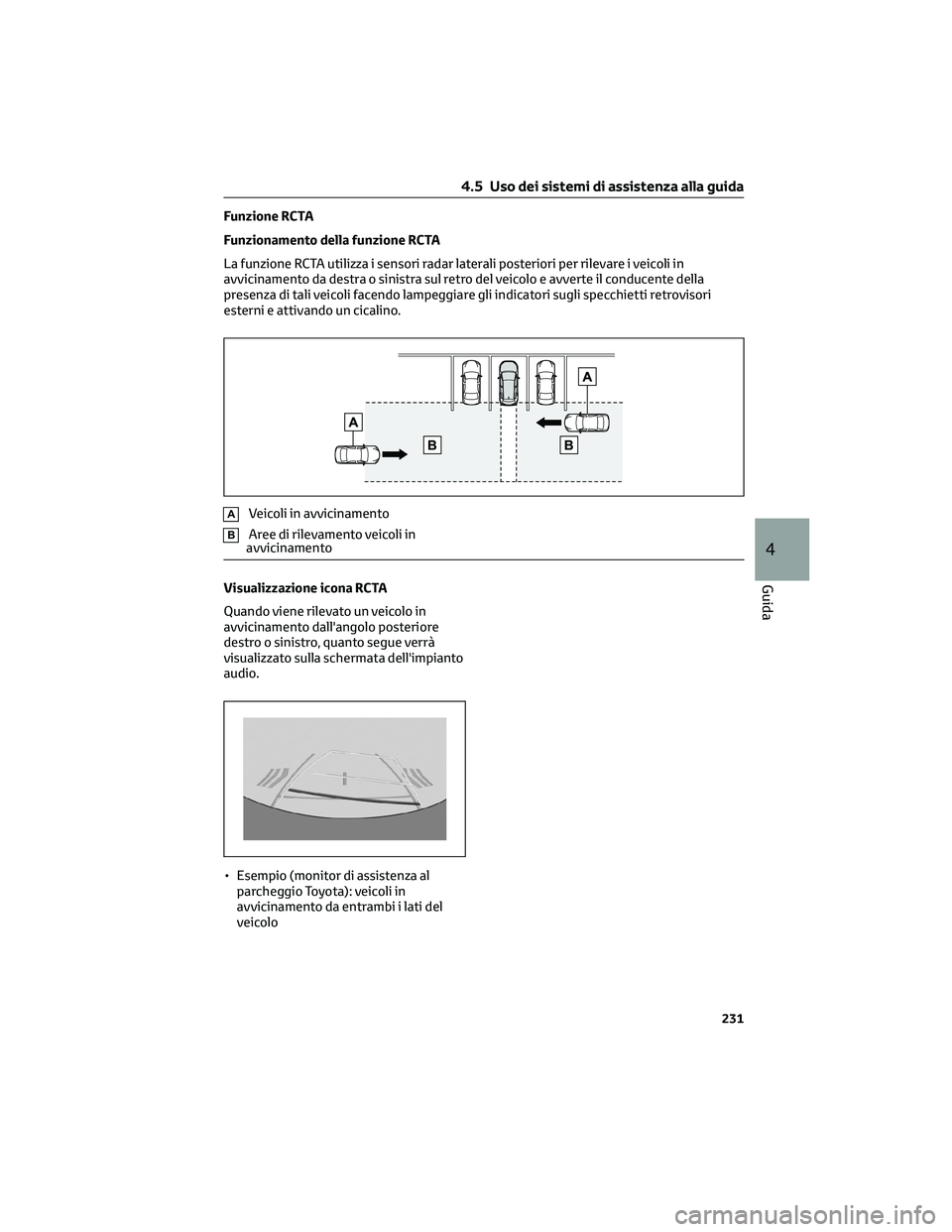

Funzione RCTA
Funzionamento della funzione RCTA
La funzione RCTA utilizza i sensori radar laterali posteriori per rilevare i veicoli in
avvicinamento da destra o sinistra sul retro del veicolo e avverte il conducente della
presenza di tali veicoli facendo lampeggiare gli indicatori sugli specchietti retrovisori
esterni e attivando un cicalino.
AVeicoli in avvicinamento
BAree di rilevamento veicoli in
avvicinamento
Visualizzazione icona RCTA
Quando viene rilevato un veicolo in
avvicinamento dall'angolo posteriore
destro o sinistro, quanto segue verrà
visualizzato sulla schermata dell'impianto
audio.
• Esempio (monitor di assistenza al
parcheggio Toyota): veicoli in
avvicinamento da entrambi i lati del
veicolo
4.5 Uso dei sistemi di assistenza alla guida
231
4
Guida

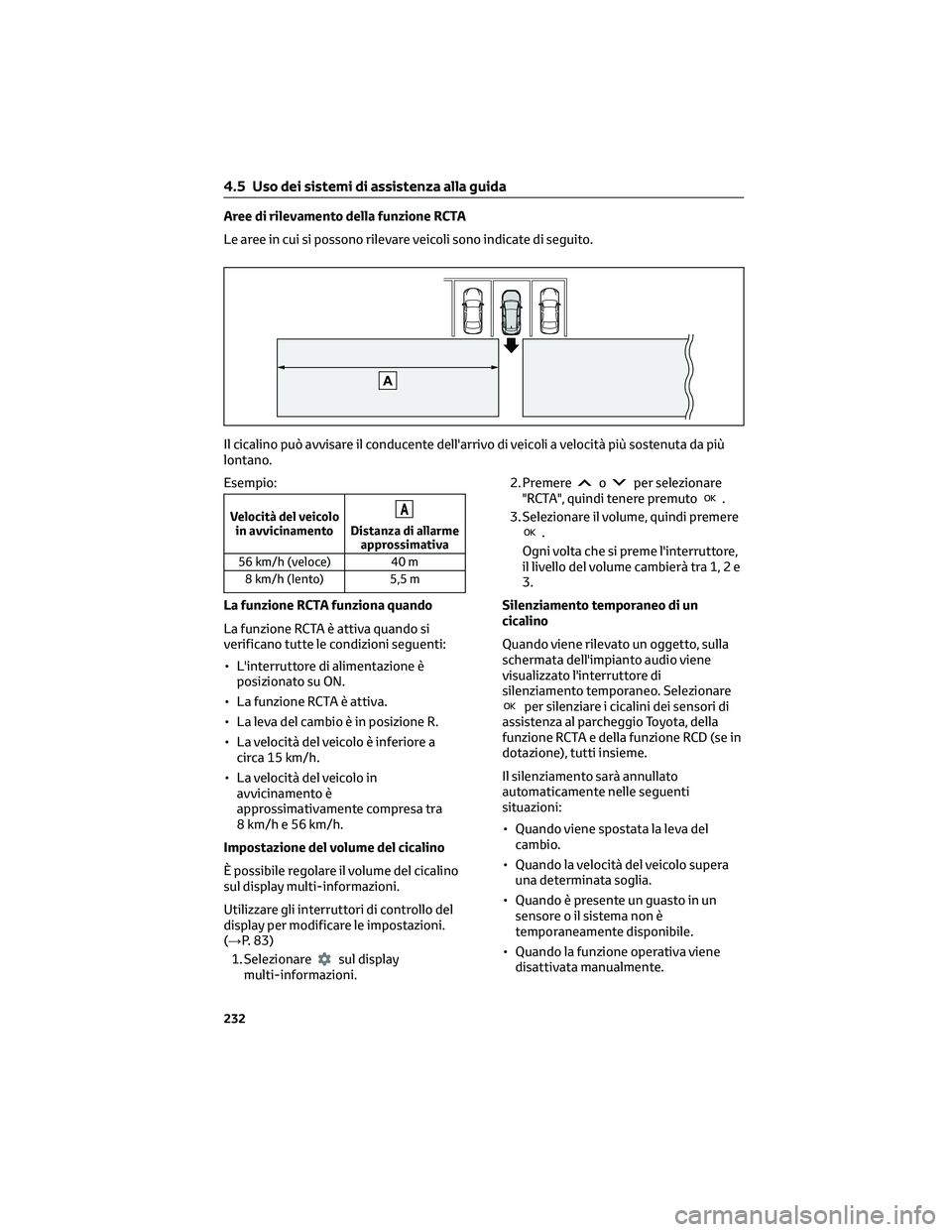

Aree di rilevamento della funzione RCTA
Le aree in cui si possono rilevare veicoli sono indicate di seguito.
Il cicalino può avvisare il conducente dell'arrivo di veicoli a velocità più sostenuta da più
lontano.
Esempio:
Velocità del veicolo
in avvicinamentoA
Distanza di allarme
approssimativa
56 km/h (veloce) 40 m
8 km/h (lento) 5,5 m
La funzione RCTA funziona quando
La funzione RCTA è attiva quando si
verificano tutte le condizioni seguenti:
• L'interruttore di alimentazione è
posizionato su ON.
• La funzione RCTA è attiva.
• La leva del cambio è in posizione R.
• La velocità del veicolo è inferiore a
circa 15 km/h.
• La velocità del veicolo in
avvicinamento è
approssimativamente compresa tra
8 km/h e 56 km/h.
Impostazione del volume del cicalino
È possibile regolare il volume del cicalino
sul display multi-informazioni.
Utilizzare gli interruttori di controllo del
display per modificare le impostazioni.
(→P. 83)
1. Selezionare
sul display
multi-informazioni.2. Premere
oper selezionare
"RCTA", quindi tenere premuto.
3. Selezionare il volume, quindi premere
.
Ogni volta che si preme l'interruttore,
il livello del volume cambierà tra 1, 2 e
3.
Silenziamento temporaneo di un
cicalino
Quando viene rilevato un oggetto, sulla
schermata dell'impianto audio viene
visualizzato l'interruttore di
silenziamento temporaneo. Selezionare
per silenziare i cicalini dei sensori di
assistenza al parcheggio Toyota, della
funzione RCTA e della funzione RCD (se in
dotazione), tutti insieme.
Il silenziamento sarà annullato
automaticamente nelle seguenti
situazioni:
• Quando viene spostata la leva del
cambio.
• Quando la velocità del veicolo supera
una determinata soglia.
• Quando è presente un guasto in un
sensore o il sistema non è
temporaneamente disponibile.
• Quando la funzione operativa viene
disattivata manualmente.
4.5 Uso dei sistemi di assistenza alla guida
232

• Quando l'interruttore di alimentazione
viene disinserito.

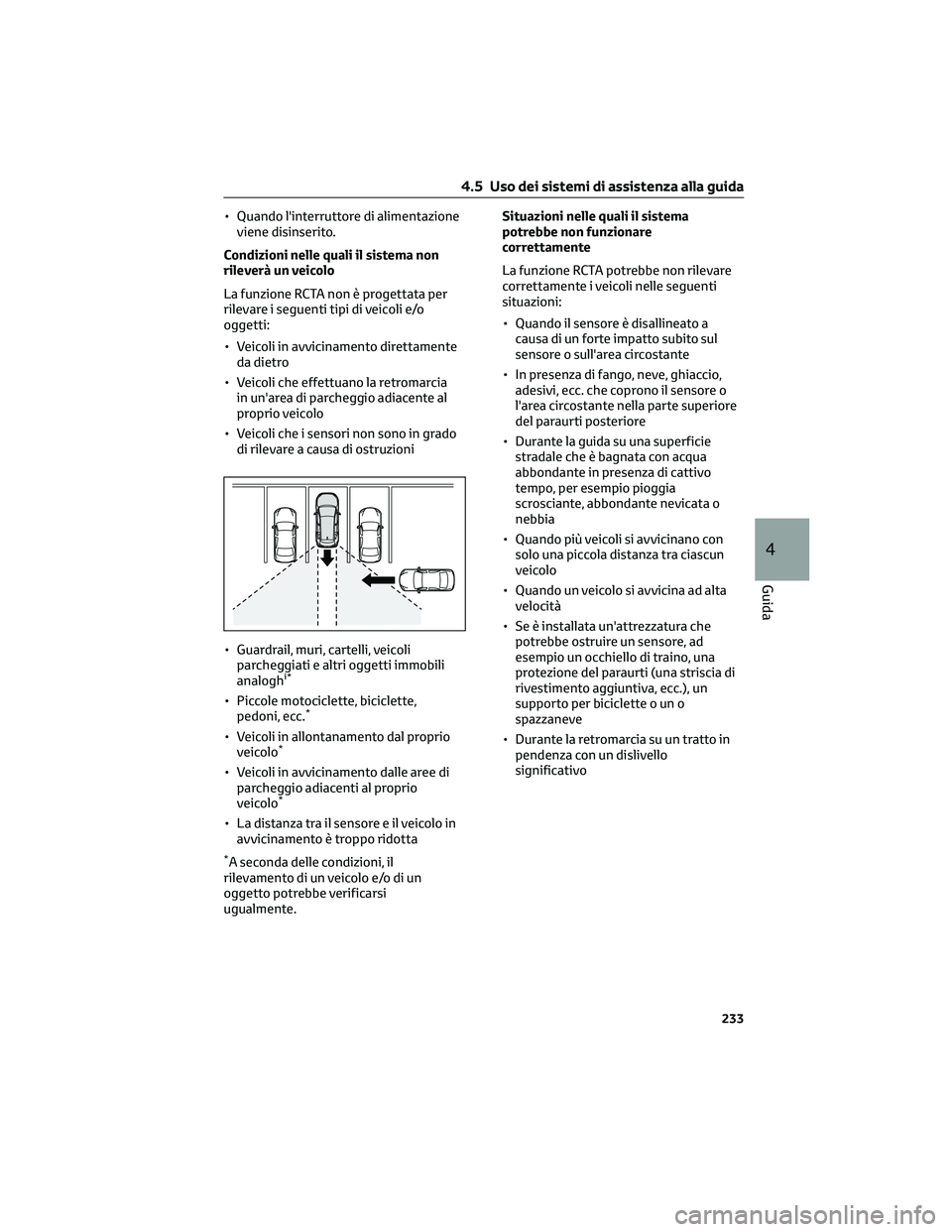

Condizioni nelle quali il sistema non
rileverà un veicolo
La funzione RCTA non è progettata per
rilevare i seguenti tipi di veicoli e/o
oggetti:
• Veicoli in avvicinamento direttamente
da dietro
• Veicoli che effettuano la retromarcia
in un'area di parcheggio adiacente al
proprio veicolo
• Veicoli che i sensori non sono in grado
di rilevare a causa di ostruzioni
• Guardrail, muri, cartelli, veicoli
parcheggiati e altri oggetti immobili
analogh
i*
• Piccole motociclette, biciclette,
pedoni, ecc.*
• Veicoli in allontanamento dal proprio
veicolo*
• Veicoli in avvicinamento dalle aree di
parcheggio adiacenti al proprio
veicolo
*
• La distanza tra il sensore e il veicolo in
avvicinamento è troppo ridotta
*A seconda delle condizioni, il
rilevamento di un veicolo e/o di un
oggetto potrebbe verificarsi
ugualmente.Situazioni nelle quali il sistema
potrebbe non funzionare
correttamente
La funzione RCTA potrebbe non rilevare
correttamente i veicoli nelle seguenti
situazioni:
• Quando il sensore è disallineato a
causa di un forte impatto subito sul
sensore o sull'area circostante
• In presenza di fango, neve, ghiaccio,
adesivi, ecc. che coprono il sensore o
l'area circostante nella parte superiore
del paraurti posteriore
• Durante la guida su una superficie
stradale che è bagnata con acqua
abbondante in presenza di cattivo
tempo, per esempio pioggia
scrosciante, abbondante nevicata o
nebbia
• Quando più veicoli si avvicinano con
solo una piccola distanza tra ciascun
veicolo
• Quando un veicolo si avvicina ad alta
velocità
• Se è installata un'attrezzatura che
potrebbe ostruire un sensore, ad
esempio un occhiello di traino, una
protezione del paraurti (una striscia di
rivestimento aggiuntiva, ecc.), un
supporto per biciclette o un o
spazzaneve
• Durante la retromarcia su un tratto in
pendenza con un dislivello
significativo
4.5 Uso dei sistemi di assistenza alla guida
233
4
Guida

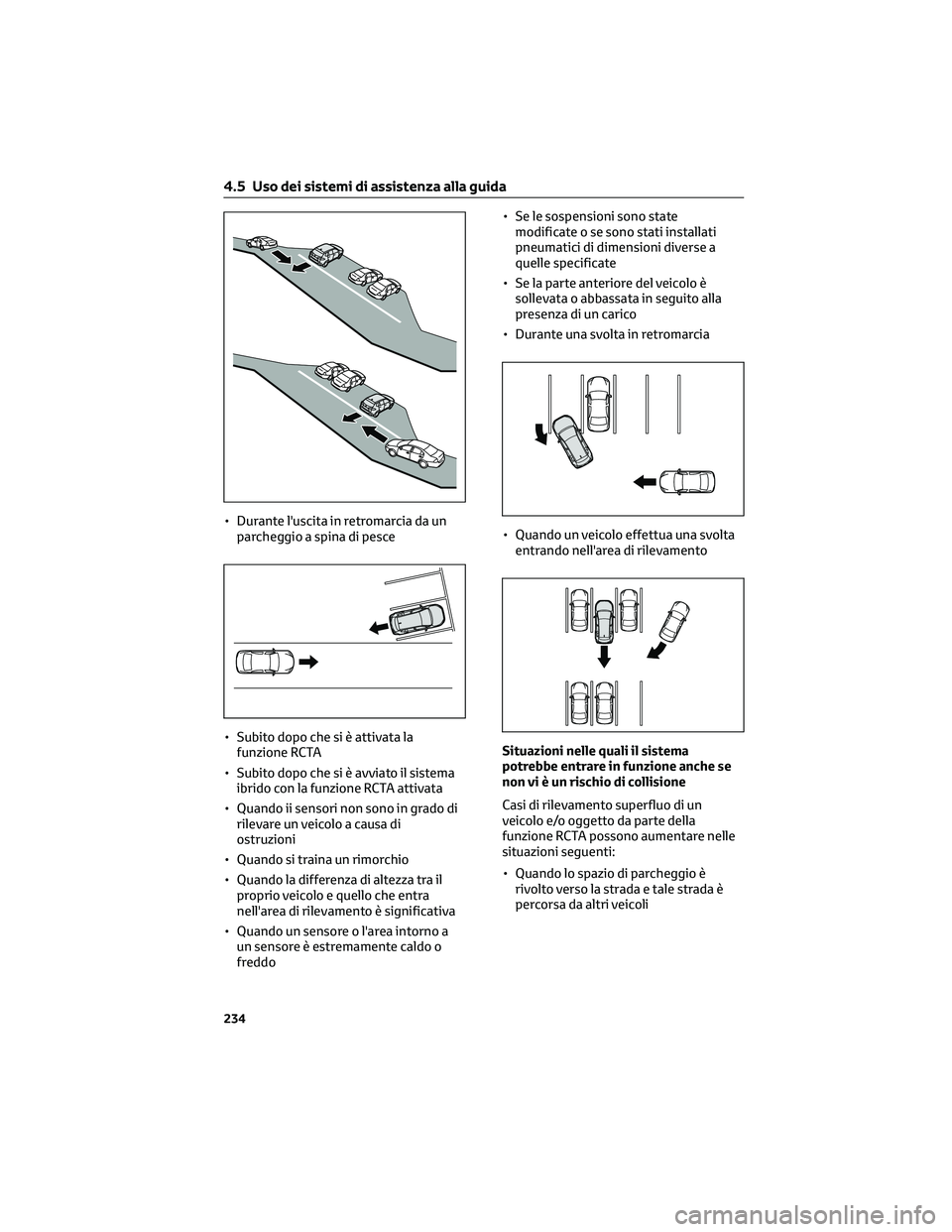

• Durante l'uscita in retromarcia da un
parcheggio a spina di pesce
• Subito dopo che si è attivata la
funzione RCTA
• Subito dopo che si è avviato il sistema
ibrido con la funzione RCTA attivata
• Quando ii sensori non sono in grado di
rilevare un veicolo a causa di
ostruzioni
• Quando si traina un rimorchio
• Quando la differenza di altezza tra il
proprio veicolo e quello che entra
nell'area di rilevamento è significativa
• Quando un sensore o l'area intorno a
un sensore è estremamente caldo o
freddo• Se le sospensioni sono state
modificate o se sono stati installati
pneumatici di dimensioni diverse a
quelle specificate
• Se la parte anteriore del veicolo è
sollevata o abbassata in seguito alla
presenza di un carico
• Durante una svolta in retromarcia
• Quando un veicolo effettua una svolta
entrando nell'area di rilevamento
Situazioni nelle quali il sistema
potrebbe entrare in funzione anche se
non vi è un rischio di collisione
Casi di rilevamento superfluo di un
veicolo e/o oggetto da parte della
funzione RCTA possono aumentare nelle
situazioni seguenti:
• Quando lo spazio di parcheggio è
rivolto verso la strada e tale strada è
percorsa da altri veicoli
4.5 Uso dei sistemi di assistenza alla guida
234

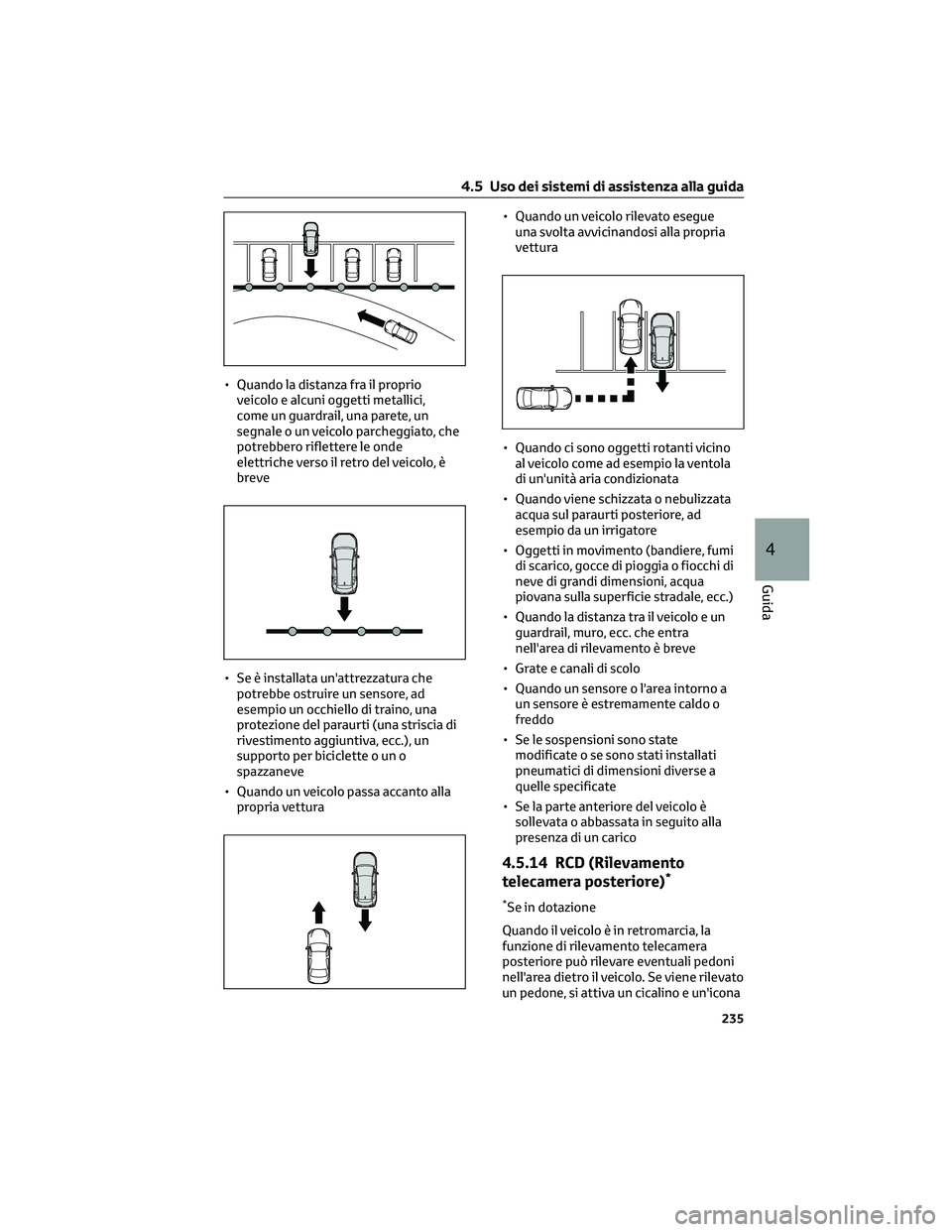

• Quando la distanza fra il proprio
veicolo e alcuni oggetti metallici,
come un guardrail, una parete, un
segnale o un veicolo parcheggiato, che
potrebbero riflettere le onde
elettriche verso il retro del veicolo, è
breve
• Se è installata un'attrezzatura che
potrebbe ostruire un sensore, ad
esempio un occhiello di traino, una
protezione del paraurti (una striscia di
rivestimento aggiuntiva, ecc.), un
supporto per biciclette o un o
spazzaneve
• Quando un veicolo passa accanto alla
propria vettura• Quando un veicolo rilevato esegue
una svolta avvicinandosi alla propria
vettura
• Quando ci sono oggetti rotanti vicino
al veicolo come ad esempio la ventola
di un'unità aria condizionata
• Quando viene schizzata o nebulizzata
acqua sul paraurti posteriore, ad
esempio da un irrigatore
• Oggetti in movimento (bandiere, fumi
di scarico, gocce di pioggia o fiocchi di
neve di grandi dimensioni, acqua
piovana sulla superficie stradale, ecc.)
• Quando la distanza tra il veicolo e un
guardrail, muro, ecc. che entra
nell'area di rilevamento è breve
• Grate e canali di scolo
• Quando un sensore o l'area intorno a
un sensore è estremamente caldo o
freddo
• Se le sospensioni sono state
modificate o se sono stati installati
pneumatici di dimensioni diverse a
quelle specificate
• Se la parte anteriore del veicolo è
sollevata o abbassata in seguito alla
presenza di un carico
4.5.14 RCD (Rilevamento
telecamera posteriore)*
*Se in dotazione
Quando il veicolo è in retromarcia, la
funzione di rilevamento telecamera
posteriore può rilevare eventuali pedoni
nell'area dietro il veicolo. Se viene rilevato
un pedone, si attiva un cicalino e un'icona
4.5 Uso dei sistemi di assistenza alla guida
235
4
Guida

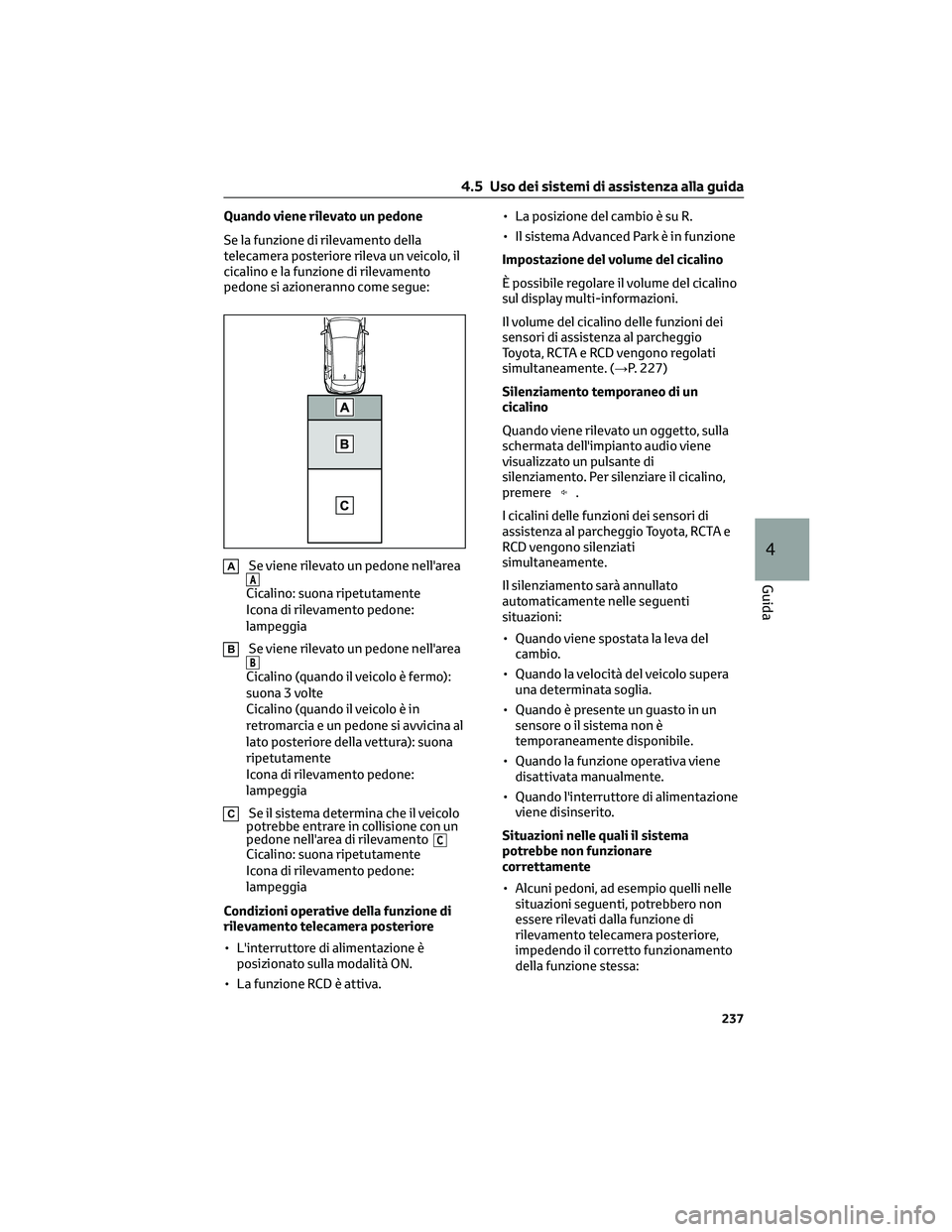

Quando viene rilevato un pedone
Se la funzione di rilevamento della
telecamera posteriore rileva un veicolo, il
cicalino e la funzione di rilevamento
pedone si azioneranno come segue:
ASe viene rilevato un pedone nell'areaACicalino: suona ripetutamente
Icona di rilevamento pedone:
lampeggia
BSe viene rilevato un pedone nell'areaBCicalino (quando il veicolo è fermo):
suona 3 volte
Cicalino (quando il veicolo è in
retromarcia e un pedone si avvicina al
lato posteriore della vettura): suona
ripetutamente
Icona di rilevamento pedone:
lampeggia
CSe il sistema determina che il veicolo
potrebbe entrare in collisione con un
pedone nell'area di rilevamento
CCicalino: suona ripetutamente
Icona di rilevamento pedone:
lampeggia
Condizioni operative della funzione di
rilevamento telecamera posteriore
• L'interruttore di alimentazione è
posizionato sulla modalità ON.
• La funzione RCD è attiva.• La posizione del cambio è su R.
• Il sistema Advanced Park è in funzione
Impostazione del volume del cicalino
È possibile regolare il volume del cicalino
sul display multi-informazioni.
Il volume del cicalino delle funzioni dei
sensori di assistenza al parcheggio
Toyota, RCTA e RCD vengono regolati
simultaneamente. (→P. 227)
Silenziamento temporaneo di un
cicalino
Quando viene rilevato un oggetto, sulla
schermata dell'impianto audio viene
visualizzato un pulsante di
silenziamento. Per silenziare il cicalino,
premere
.
I cicalini delle funzioni dei sensori di
assistenza al parcheggio Toyota, RCTA e
RCD vengono silenziati
simultaneamente.
Il silenziamento sarà annullato
automaticamente nelle seguenti
situazioni:
• Quando viene spostata la leva del
cambio.
• Quando la velocità del veicolo supera
una determinata soglia.
• Quando è presente un guasto in un
sensore o il sistema non è
temporaneamente disponibile.
• Quando la funzione operativa viene
disattivata manualmente.
• Quando l'interruttore di alimentazione
viene disinserito.
Situazioni nelle quali il sistema
potrebbe non funzionare
correttamente
• Alcuni pedoni, ad esempio quelli nelle
situazioni seguenti, potrebbero non
essere rilevati dalla funzione di
rilevamento telecamera posteriore,
impedendo il corretto funzionamento
della funzione stessa:
4.5 Uso dei sistemi di assistenza alla guida
237
4
Guida

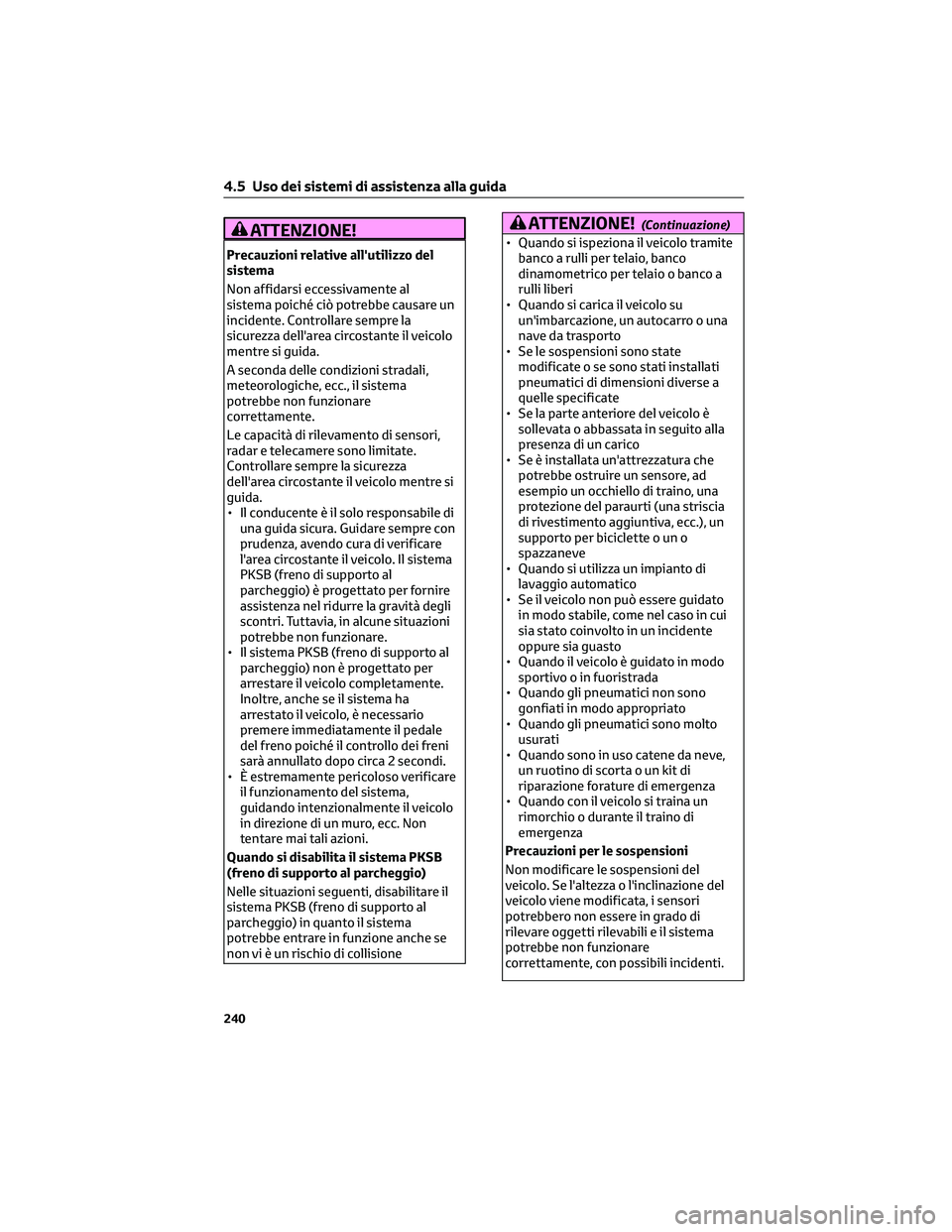

ATTENZIONE!
Precauzioni relative all'utilizzo del
sistema
Non affidarsi eccessivamente al
sistema poiché ciò potrebbe causare un
incidente. Controllare sempre la
sicurezza dell'area circostante il veicolo
mentre si guida.
A seconda delle condizioni stradali,
meteorologiche, ecc., il sistema
potrebbe non funzionare
correttamente.
Le capacità di rilevamento di sensori,
radar e telecamere sono limitate.
Controllare sempre la sicurezza
dell'area circostante il veicolo mentre si
guida.
• Il conducente è il solo responsabile di
una guida sicura. Guidare sempre con
prudenza, avendo cura di verificare
l'area circostante il veicolo. Il sistema
PKSB (freno di supporto al
parcheggio) è progettato per fornire
assistenza nel ridurre la gravità degli
scontri. Tuttavia, in alcune situazioni
potrebbe non funzionare.
• Il sistema PKSB (freno di supporto al
parcheggio) non è progettato per
arrestare il veicolo completamente.
Inoltre, anche se il sistema ha
arrestato il veicolo, è necessario
premere immediatamente il pedale
del freno poiché il controllo dei freni
sarà annullato dopo circa 2 secondi.
• È estremamente pericoloso verificare
il funzionamento del sistema,
guidando intenzionalmente il veicolo
in direzione di un muro, ecc. Non
tentare mai tali azioni.
Quando si disabilita il sistema PKSB
(freno di supporto al parcheggio)
Nelle situazioni seguenti, disabilitare il
sistema PKSB (freno di supporto al
parcheggio) in quanto il sistema
potrebbe entrare in funzione anche se
non vi è un rischio di collisione
ATTENZIONE!(Continuazione)
• Quando si ispeziona il veicolo tramite
banco a rulli per telaio, banco
dinamometrico per telaio o banco a
rulli liberi
• Quando si carica il veicolo su
un'imbarcazione, un autocarro o una
nave da trasporto
• Se le sospensioni sono state
modificate o se sono stati installati
pneumatici di dimensioni diverse a
quelle specificate
• Se la parte anteriore del veicolo è
sollevata o abbassata in seguito alla
presenza di un carico
• Se è installata un'attrezzatura che
potrebbe ostruire un sensore, ad
esempio un occhiello di traino, una
protezione del paraurti (una striscia
di rivestimento aggiuntiva, ecc.), un
supporto per biciclette o un o
spazzaneve
• Quando si utilizza un impianto di
lavaggio automatico
• Se il veicolo non può essere guidato
in modo stabile, come nel caso in cui
sia stato coinvolto in un incidente
oppure sia guasto
• Quando il veicolo è guidato in modo
sportivo o in fuoristrada
• Quando gli pneumatici non sono
gonfiati in modo appropriato
• Quando gli pneumatici sono molto
usurati
• Quando sono in uso catene da neve,
un ruotino di scorta o un kit di
riparazione forature di emergenza
• Quando con il veicolo si traina un
rimorchio o durante il traino di
emergenza
Precauzioni per le sospensioni
Non modificare le sospensioni del
veicolo. Se l'altezza o l'inclinazione del
veicolo viene modificata, i sensori
potrebbero non essere in grado di
rilevare oggetti rilevabili e il sistema
potrebbe non funzionare
correttamente, con possibili incidenti.
4.5 Uso dei sistemi di assistenza alla guida
240

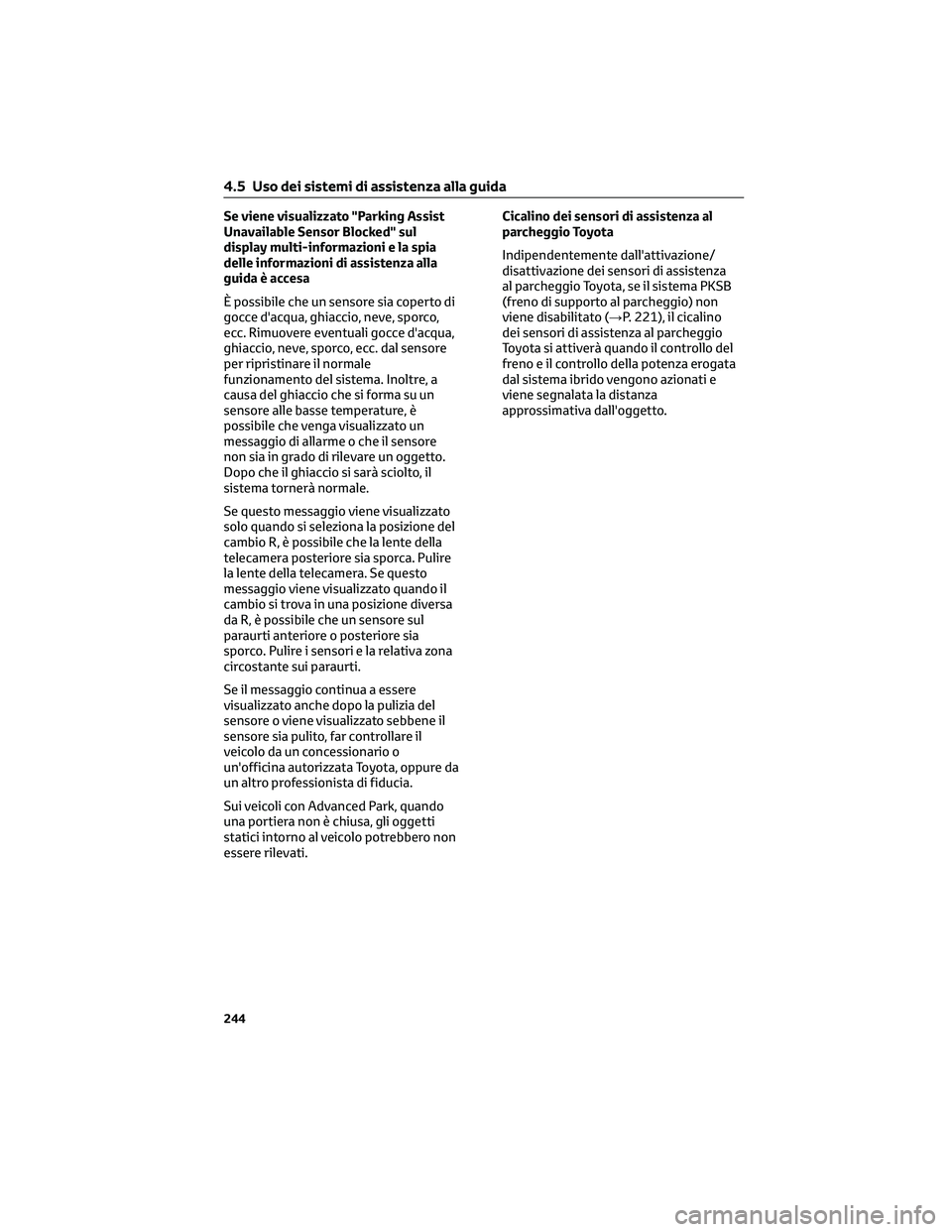

Se viene visualizzato "Parking Assist
Unavailable Sensor Blocked" sul
display multi-informazioni e la spia
delle informazioni di assistenza alla
guida è accesa
È possibile che un sensore sia coperto di
gocce d'acqua, ghiaccio, neve, sporco,
ecc. Rimuovere eventuali gocce d'acqua,
ghiaccio, neve, sporco, ecc. dal sensore
per ripristinare il normale
funzionamento del sistema. Inoltre, a
causa del ghiaccio che si forma su un
sensore alle basse temperature, è
possibile che venga visualizzato un
messaggio di allarme o che il sensore
non sia in grado di rilevare un oggetto.
Dopo che il ghiaccio si sarà sciolto, il
sistema tornerà normale.
Se questo messaggio viene visualizzato
solo quando si seleziona la posizione del
cambio R, è possibile che la lente della
telecamera posteriore sia sporca. Pulire
la lente della telecamera. Se questo
messaggio viene visualizzato quando il
cambio si trova in una posizione diversa
da R, è possibile che un sensore sul
paraurti anteriore o posteriore sia
sporco. Pulire i sensori e la relativa zona
circostante sui paraurti.
Se il messaggio continua a essere
visualizzato anche dopo la pulizia del
sensore o viene visualizzato sebbene il
sensore sia pulito, far controllare il
veicolo da un concessionario o
un'officina autorizzata Toyota, oppure da
un altro professionista di fiducia.
Sui veicoli con Advanced Park, quando
una portiera non è chiusa, gli oggetti
statici intorno al veicolo potrebbero non
essere rilevati.Cicalino dei sensori di assistenza al
parcheggio Toyota
Indipendentemente dall'attivazione/
disattivazione dei sensori di assistenza
al parcheggio Toyota, se il sistema PKSB
(freno di supporto al parcheggio) non
viene disabilitato (→P. 221), il cicalino
dei sensori di assistenza al parcheggio
Toyota si attiverà quando il controllo del
freno e il controllo della potenza erogata
dal sistema ibrido vengono azionati e
viene segnalata la distanza
approssimativa dall'oggetto.
4.5 Uso dei sistemi di assistenza alla guida
244
