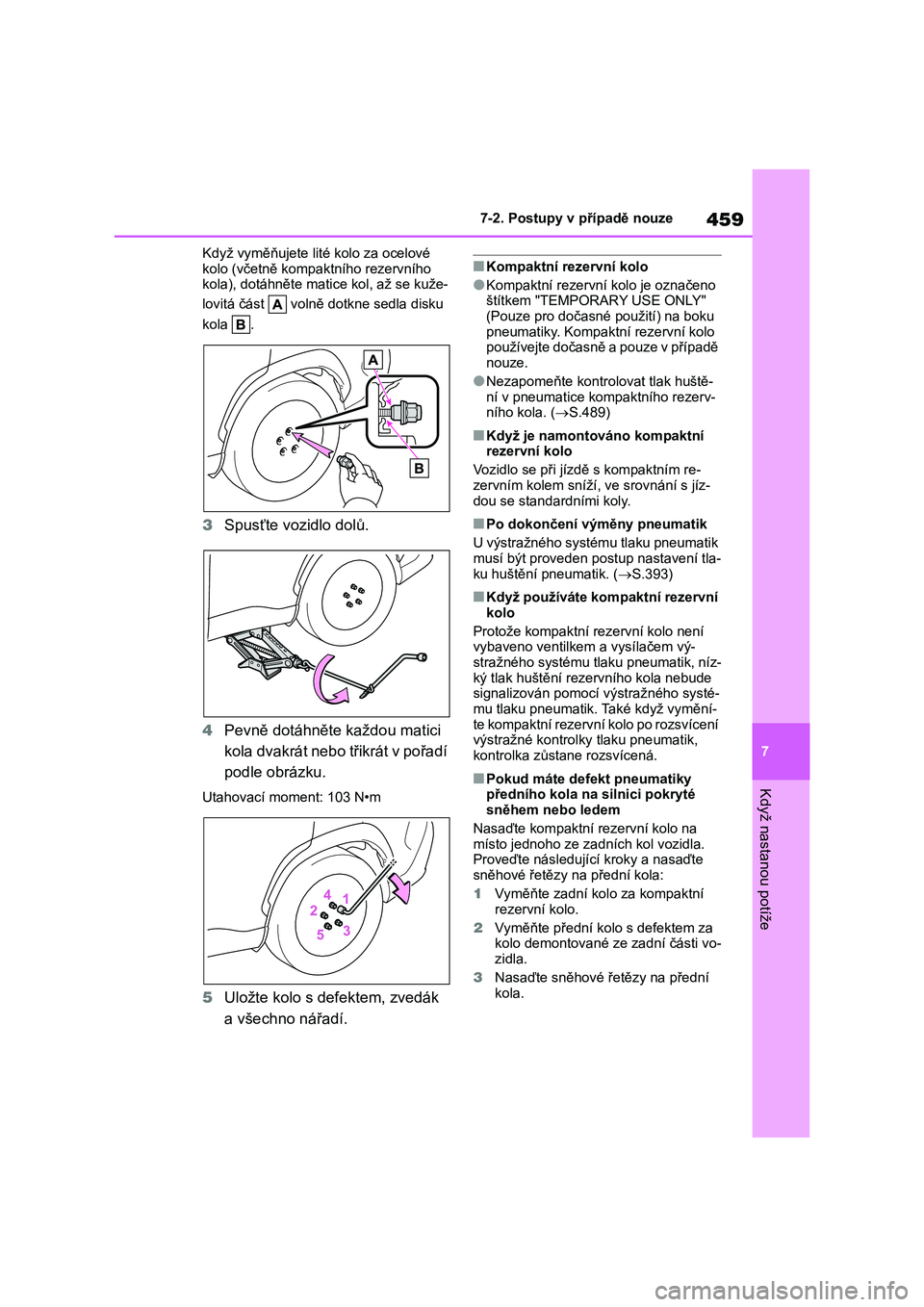

Page 461 of 634

459
7
7-2. Postupy v případě nouze
Když nastanou potíže
Když vyměňujete lit é kolo za ocelové
kolo (včetně kompaktního rezervního kola), dotáhněte matic e kol, až se kuže-
lovitá část volně dotkne sedla disku
kola .
3 Spusťte vozidlo dolů.
4 Pevně dotáhněte každou matici
kola dvakrát nebo třikrát v pořadí
podle obrázku.
Utahovací moment: 103 N•m
5 Uložte kolo s defektem, zvedák
a všechno nářadí.
■Kompaktní rezervní kolo
●Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(Pouze pro dočasné použití) na boku
pneumatiky. Kompaktní rezervní kolo používejte dočasně a pouze v případě
nouze.
●Nezapomeňte kontrolovat tlak huště-
ní v pneumatice ko mpaktního rezerv- ního kola. ( S.489)
■Když je namontováno kompaktní
rezervní kolo
Vozidlo se při jízdě s kompaktním re-
zervním kolem sníží, ve srovnání s jíz- dou se standardními koly.
■Po dokončení výměny pneumatik
U výstražného systému tlaku pneumatik
musí být proveden po stup nastavení tla-
ku huštění pneumatik. ( S.393)
■Když používáte kompaktní rezervní kolo
Protože kompaktní rezervní kolo není
vybaveno ventilkem a vysílačem vý-
stražného systému tlaku pneumatik, níz- ký tlak huštění rezervního kola nebude
signalizován pomocí výstražného systé-
mu tlaku pneumatik . Také když vymění- te kompaktní rezervní kolo po rozsvícení
výstražné kontrolky tlaku pneumatik,
kontrolka zůst ane rozsvícená.
■Pokud máte defekt pneumatiky
předního kola na silnici pokryté sněhem nebo ledem
Nasaďte kompaktní rezervní kolo na
místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední kola:
1 Vyměňte zadní kolo za kompaktní
rezervní kolo.
2 Vyměňte přední kolo s defektem za
kolo demontované ze zadní části vo- zidla.
3 Nasaďte sněhové řetězy na přední
kola.

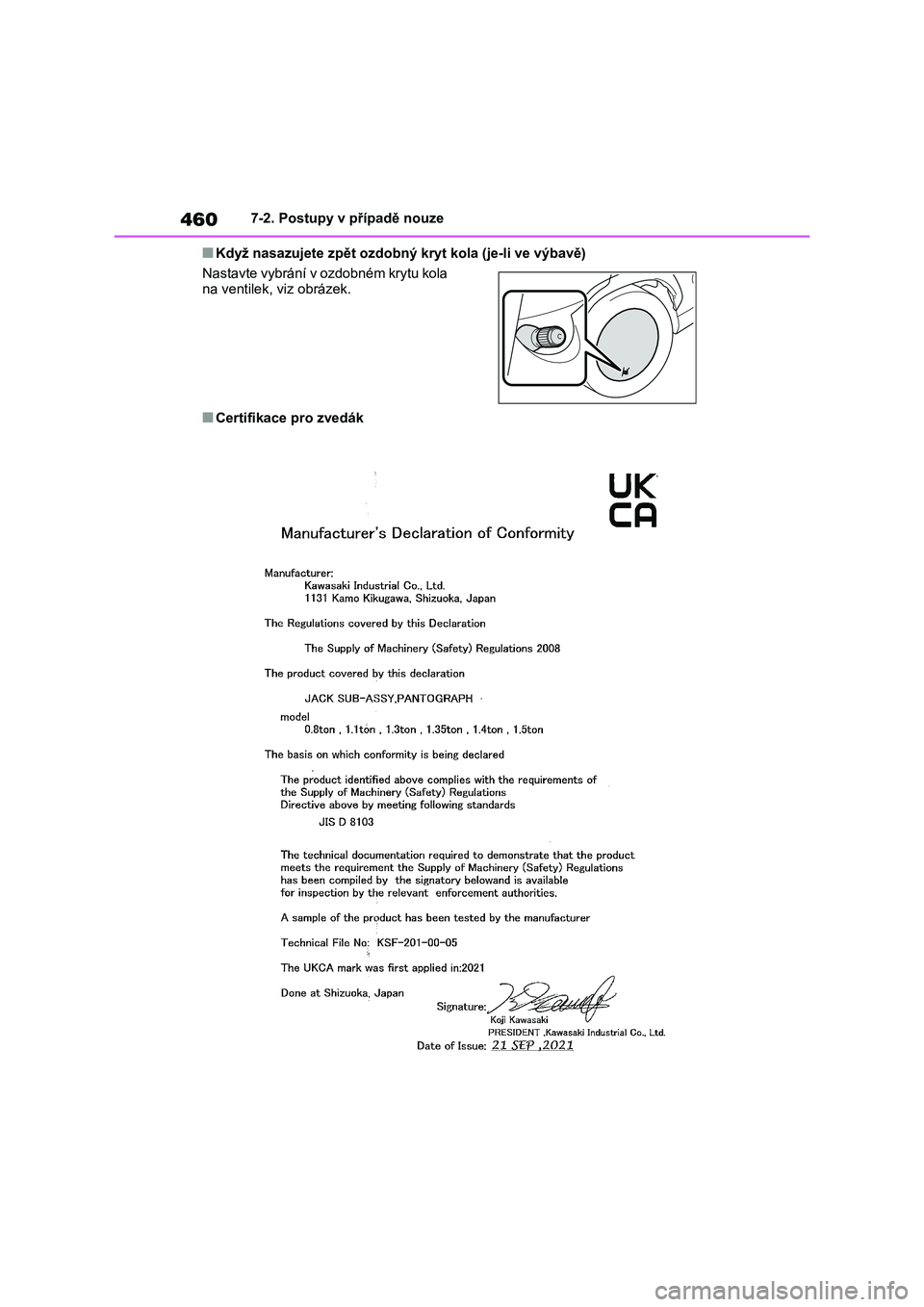

Page 462 of 634

4607-2. Postupy v případě nouze
■Když nasazujete zpět ozdobný kryt kola (je-li ve výbavě)
Nastavte vybrání v ozdobném krytu kola na ventilek, viz obrázek.
■Certifikace pro zvedák

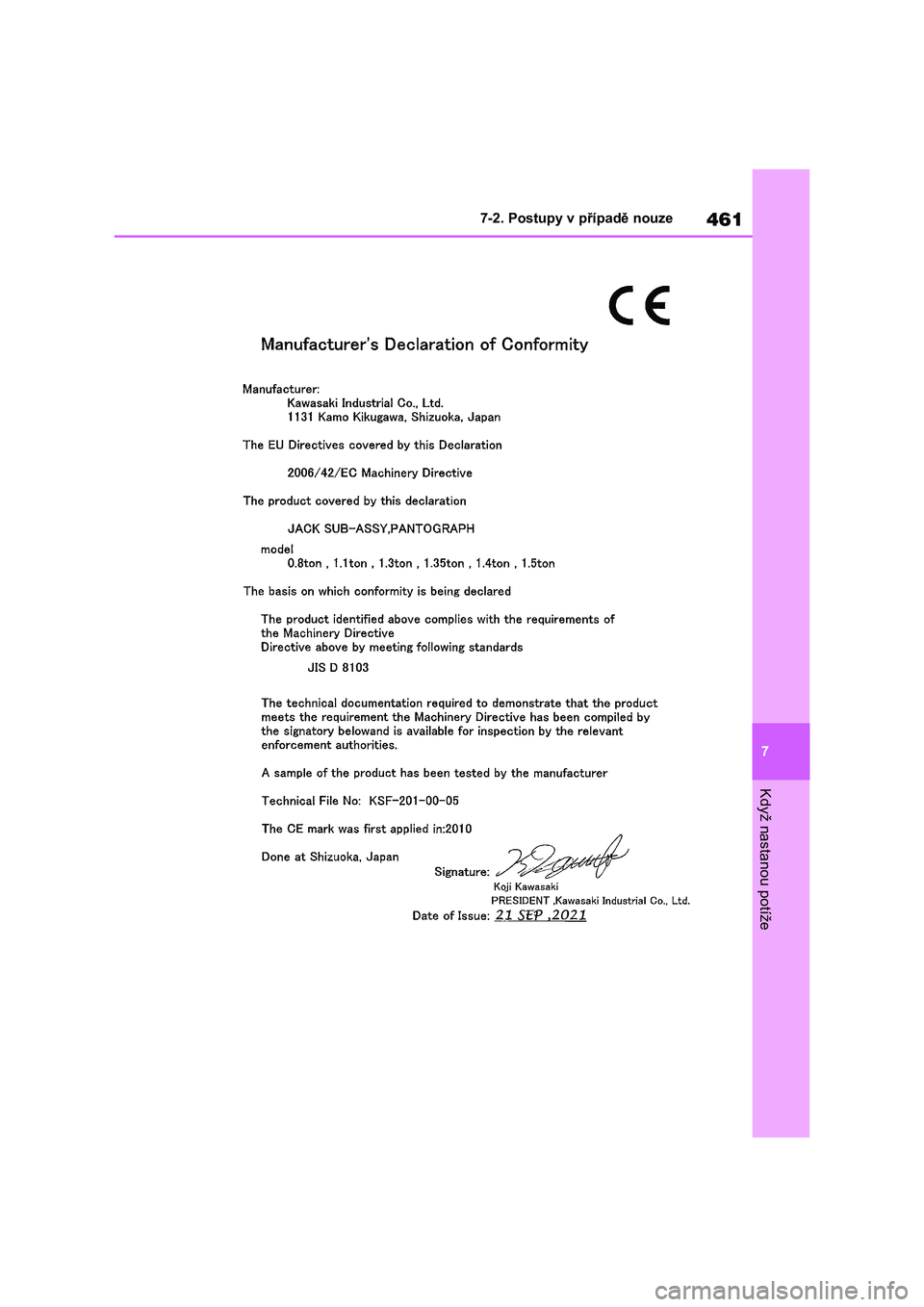

Page 463 of 634

461
7
7-2. Postupy v případě nouze
Když nastanou potíže

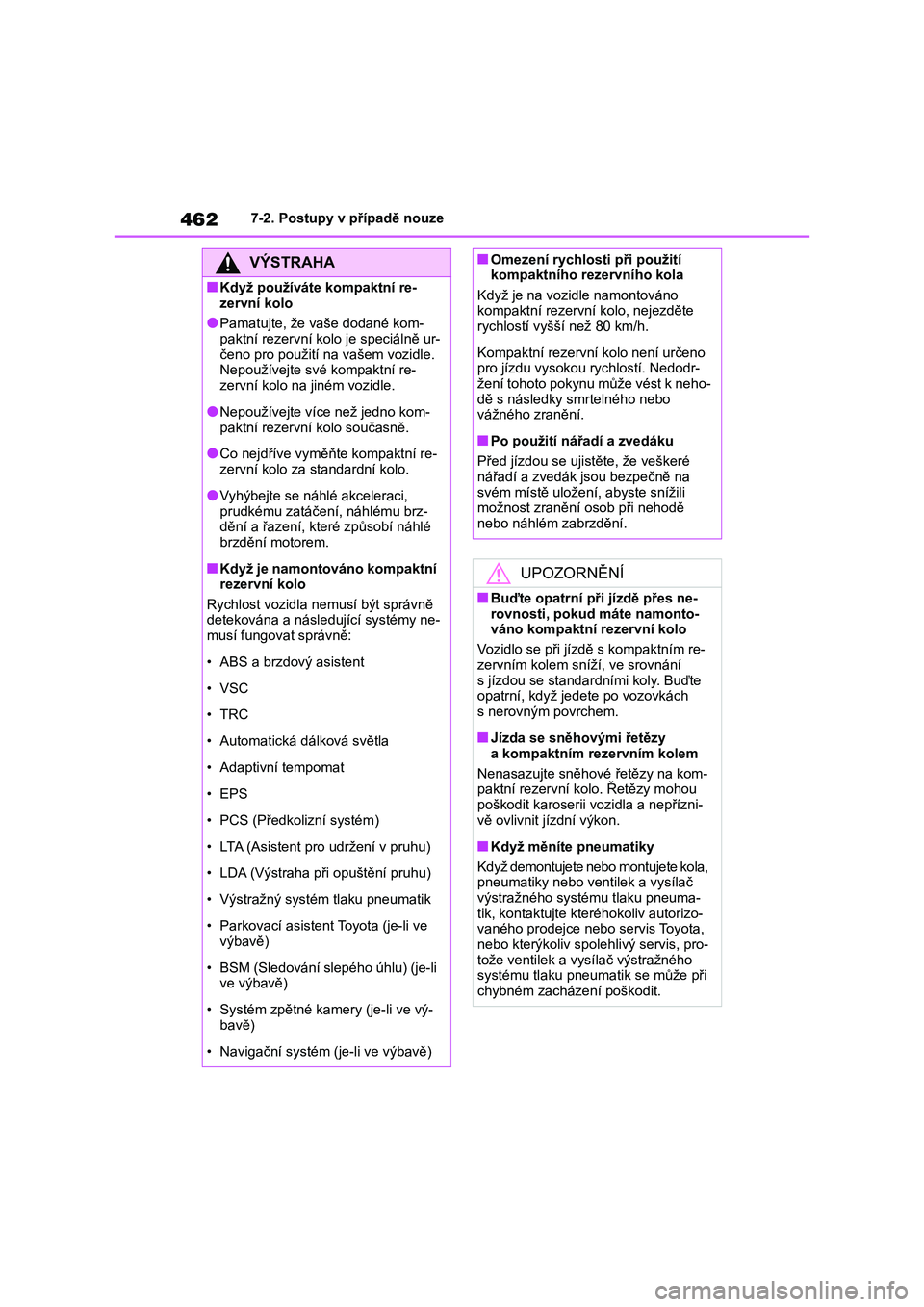

Page 464 of 634

4627-2. Postupy v případě nouze
VÝSTRAHA
■Když používáte kompaktní re-
zervní kolo
●Pamatujte, že vaše dodané kom- paktní rezervní kolo je speciálně ur-
čeno pro použití na vašem vozidle.
Nepoužívejte své kompaktní re- zervní kolo na jiném vozidle.
●Nepoužívejte více než jedno kom-
paktní rezervní kolo současně.
●Co nejdříve vyměňte kompaktní re-
zervní kolo za standardní kolo.
●Vyhýbejte se náhlé akceleraci,
prudkému zatáčení, náhlému brz- dění a řazení, kter é způsobí náhlé
brzdění motorem.
■Když je namontováno kompaktní
rezervní kolo
Rychlost vozidla nemusí být správně detekována a násle dující systémy ne-
musí fungovat správně:
• ABS a brzdový asistent
• VSC
•TRC
• Automatická d álková světla
• Adaptivní tempomat
• EPS
• PCS (Předkolizní systém)
• LTA (Asistent pro udržení v pruhu)
• LDA (Výstraha při opuštění pruhu)
• Výstražný systém tlaku pneumatik
• Parkovací asistent Toyota (je-li ve výbavě)
• BSM (Sledování slepého úhlu) (je-li ve výbavě)
• Systém zpětné kamery (je-li ve vý- bavě)
• Navigační systém (je-li ve výbavě)
■Omezení rychlosti při použití kompaktního rezervního kola
Když je na vozidle namontováno
kompaktní rezervní kolo, nejezděte rychlostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno pro jízdu vyso kou rychlostí. Nedodr-
žení tohoto pokynu může vést k neho-
dě s následky smrtelného nebo vážného zranění.
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré
nářadí a zvedák jsou bezpečně na
svém místě uložení, abyste snížili možnost zranění osob při nehodě
nebo náhlém zabrzdění.
UPOZORNĚNÍ
■Buďte opatrní při jízdě přes ne-
rovnosti, pokud máte namonto- váno kompaktní rezervní kolo
Vozidlo se při jízdě s kompaktním re-
zervním kolem sníží, ve srovnání s jízdou se standar dními koly. Buďte
opatrní, když jede te po vozovkách
s nerovným povrchem.
■Jízda se sněhovými řetězy
a kompaktním rezervním kolem
Nenasazujte sněhové řetězy na kom-
paktní rezervní kolo. Řetězy mohou
poškodit karoserii vozidla a nepřízni- vě ovlivnit jízdní výkon.
■Když měníte pneumatiky
Když demontujete nebo montujete kola,
pneumatiky nebo ventilek a vysílač
výstražného systém u tlaku pneuma- tik, kontaktujte kte réhokoliv autorizo-
vaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis, pro- tože ventilek a vysílač výstražného
systému tlaku pneumatik se může při
chybném zacházení poškodit.

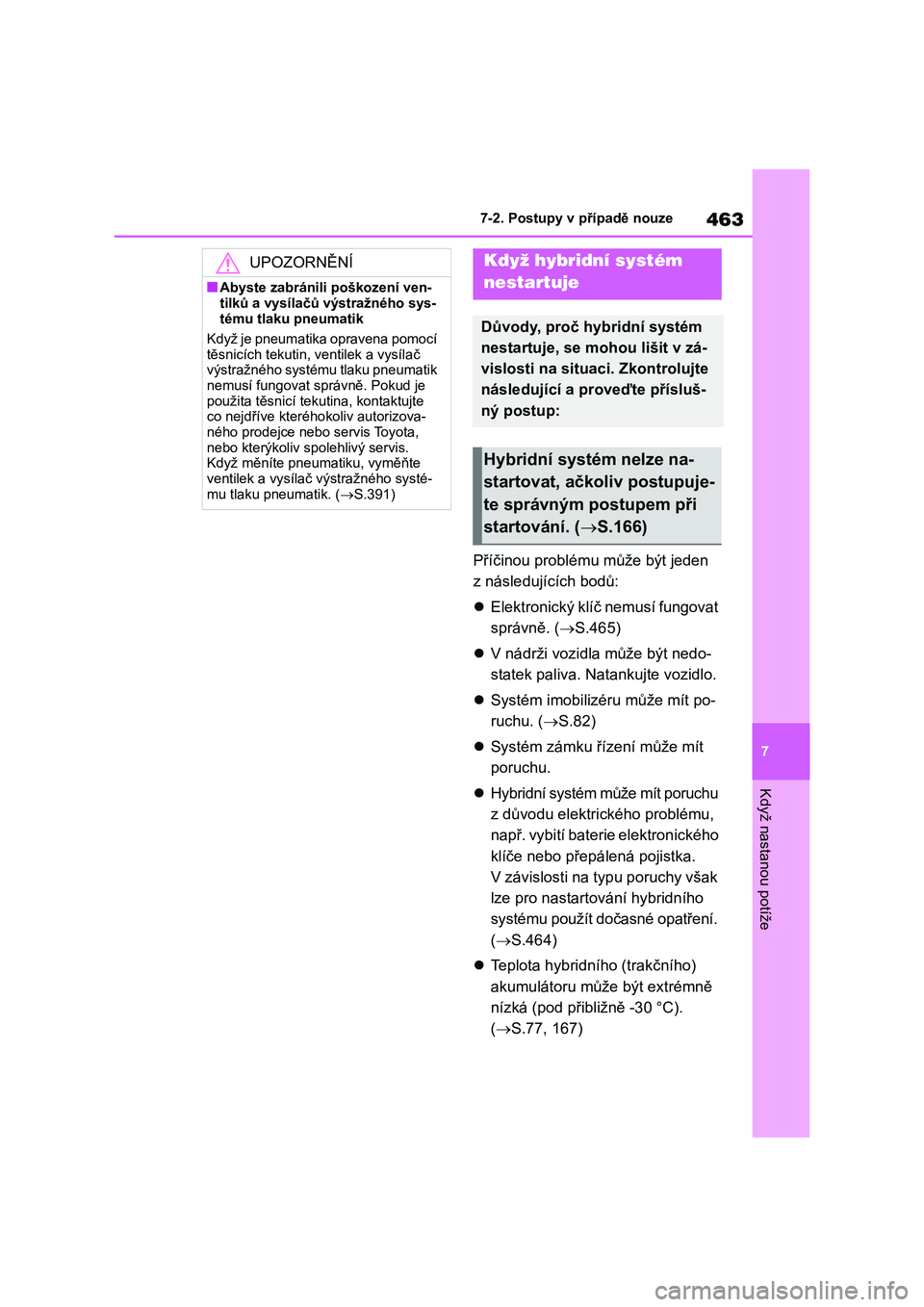

Page 465 of 634

463
7
7-2. Postupy v případě nouze
Když nastanou potíže
Příčinou problému může být jeden
z následujících bodů:
Elektronický klíč nemusí fungovat
správně. ( S.465)
V nádrži vozidla může být nedo-
statek paliva. Natankujte vozidlo.
Systém imobilizéru může mít po-
ruchu. ( S.82)
Systém zámku řízení může mít
poruchu.
Hybridní systém může mít poruchu
z důvodu elektri ckého problému,
např. vybití baterie elektronického
klíče nebo přepálená pojistka.
V závislosti na typu poruchy však
lze pro nastartování hybridního
systému použít dočasné opatření.
( S.464)
Teplota hybridního (trakčního)
akumulátoru může být extrémně
nízká (pod přibližně -30 °C).
( S.77, 167)
UPOZORNĚNÍ
■Abyste zabránili poškození ven-
tilků a vysílačů výstražného sys-
tému tlaku pneumatik
Když je pneumatika opravena pomocí
těsnicích tekutin, ventilek a vysílač
výstražného systému tlaku pneumatik nemusí fungovat správně. Pokud je
použita těsnicí tek utina, kontaktujte
co nejdříve kterého koliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv sp olehlivý servis.
Když měníte pneumatiku, vyměňte
ventilek a vysílač výstražného systé- mu tlaku pneumatik. ( S.391)
Když hybridní systém
nestartuje
Důvody, proč hybridní systém
nestartuje, se mohou lišit v zá-
vislosti na situaci. Zkontrolujte
následující a proveďte přísluš-
ný postup:
Hybridní systém nelze na-
startovat, ačkoliv postupuje-
te správným postupem při
startování. ( S.166)

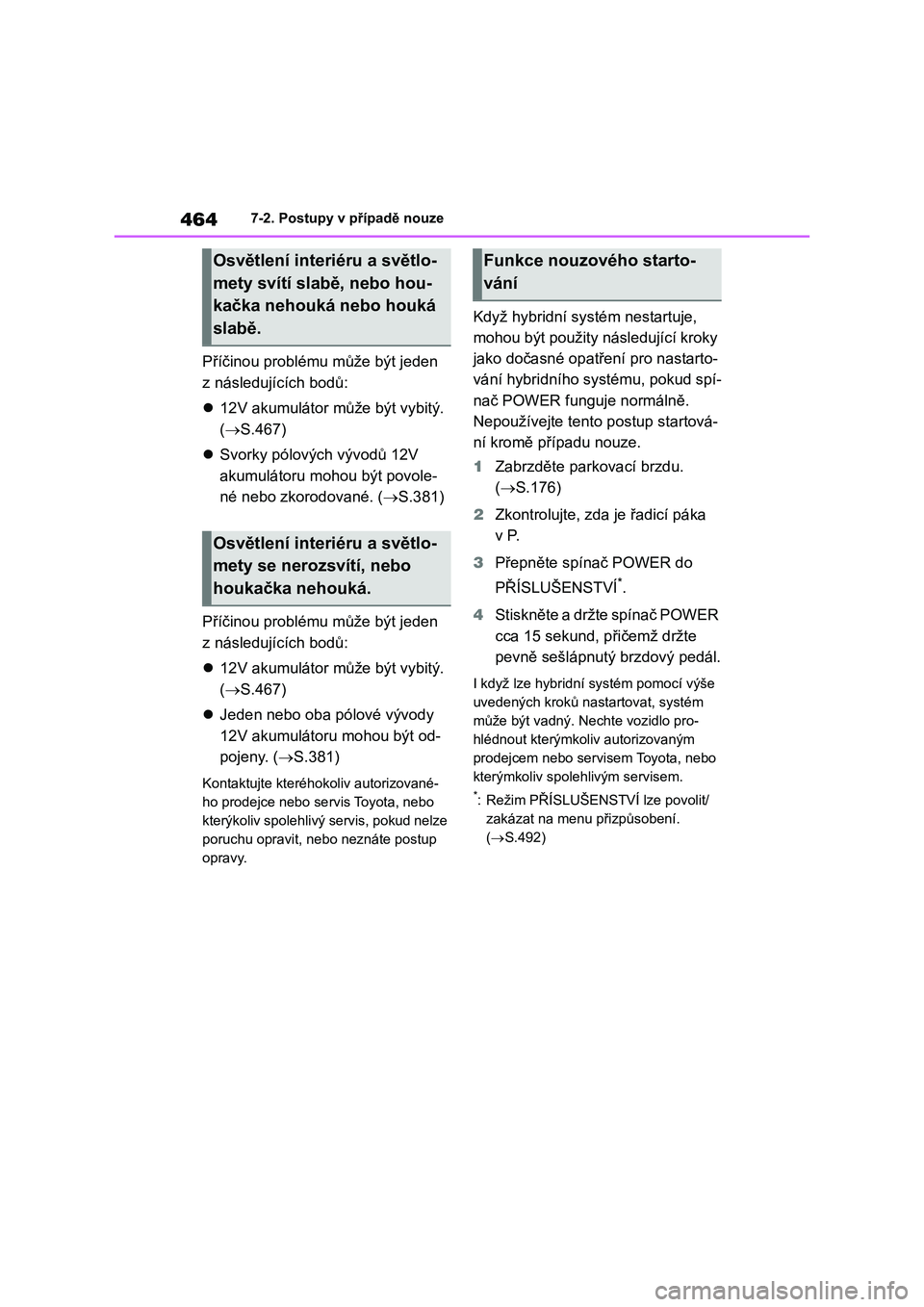

Page 466 of 634

4647-2. Postupy v případě nouze
Příčinou problému může být jeden
z následujících bodů:
12V akumulátor může být vybitý.
(S.467)
Svorky pólových vývodů 12V
akumulátoru mohou být povole-
né nebo zkorodované. (S.381)
Příčinou problému může být jeden
z následujících bodů:
12V akumulátor může být vybitý.
(S.467)
Jeden nebo oba pólové vývody
12V akumulátoru mohou být od-
pojeny. (S.381)
Kontaktujte kteréhokoliv autorizované-
ho prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis, pokud nelze
poruchu opravit, nebo neznáte postup
opravy.
Když hybridní systém nestartuje,
mohou být použity následující kroky
jako dočasné opatření pro nastarto-
vání hybridního systému, pokud spí-
nač POWER funguje normálně.
Nepoužívejte tento postup startová-
ní kromě případu nouze.
1Zabrzděte parkovací brzdu.
(S.176)
2Zkontrolujte, zda je řadicí páka
v P.
3Přepněte spínač POWER do
PŘÍSLUŠENSTVÍ
*.
4Stiskněte a držte spínač POWER
cca 15 sekund, přičemž držte
pevně sešlápnutý brzdový pedál.
I když lze hybridní systém pomocí výše
uvedených kroků nastartovat, systém
může být vadný. Nechte vozidlo pro-
hlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
*: Režim PŘÍSLUŠENSTVÍ lze povolit/
zakázat na menu přizpůsobení.
(S.492)
Osvětlení interiéru a světlo-
mety svítí slabě, nebo hou-
kačka nehouká nebo houká
slabě.
Osvětlení interiéru a světlo-
mety se nerozsvítí, nebo
houkačka nehouká.
Funkce nouzového starto-
vání
Page 467 of 634

465
7
7-2. Postupy v případě nouze
Když nastanou potíže
■Když elektronický klíč řádně nefun-
guje
●Ujistěte se, že systém Smart Entry
& Start nebyl deak tivován v přizpůso-
beném nastavení. Pokud je vypnutý, funkci zapněte.
(Přizpůsobitelné funkce: S.492)
●Zkontrolujte, zda je nastaven režim
šetření energie bater ie. Pokud je na-
staven, funkci zrušte. ( S.133)
●Funkce elektronického klíče může být
pozastavena. ( S.114)
Pokud ztratíte klíče
U kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém
servisu, mohou být zhotoveny
nové originální mechanické klí-
če, a to použitím jiného mecha-
nického klíče a čísla klíče
vyraženého na vašem štítku
s číslem klíče.
Uschovejte štítek na bezpeč-
ném místě, např. v peněžence,
ne ve vozidle.
UPOZORNĚNÍ
■Když ztratíte elektronický klíč
Pokud zůstává klíč ztracený, značně
vzrůstá riziko krá deže vozidla. Na- vštivte ihned kter éhokoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kterýkoliv spol ehlivý servis, se všemi zbývajícími elektronickými klíči,
které byly dodány k vašemu vozidlu.
Pokud elektronický klíč
řádně nefunguje
Pokud je komunikace mezi elek-
tronickým klíčem a vozidlem
přerušena ( S.133) nebo elek-
tronický klíč nelze použít z dů-
vodu vybité baterie, systém
Smart Entry & Start a bezdráto-
vé dálkové ovládání není možné
použít. V takových případech
mohou být otevřeny dveře nebo
nastartován hybridní systém
níže uvedeným postupem.
UPOZORNĚNÍ
■V případě poruchy systému Smart Entry & Start nebo jiných
problémů s klíčem
Zavezte vozidlo se všemi elektronic- kými klíči dodanými k vašemu vozi-
dlu, ke kterémuko liv autorizovanému
prodejci nebo do servisu Toyota, nebo do kteréhokoliv spolehlivého servisu.

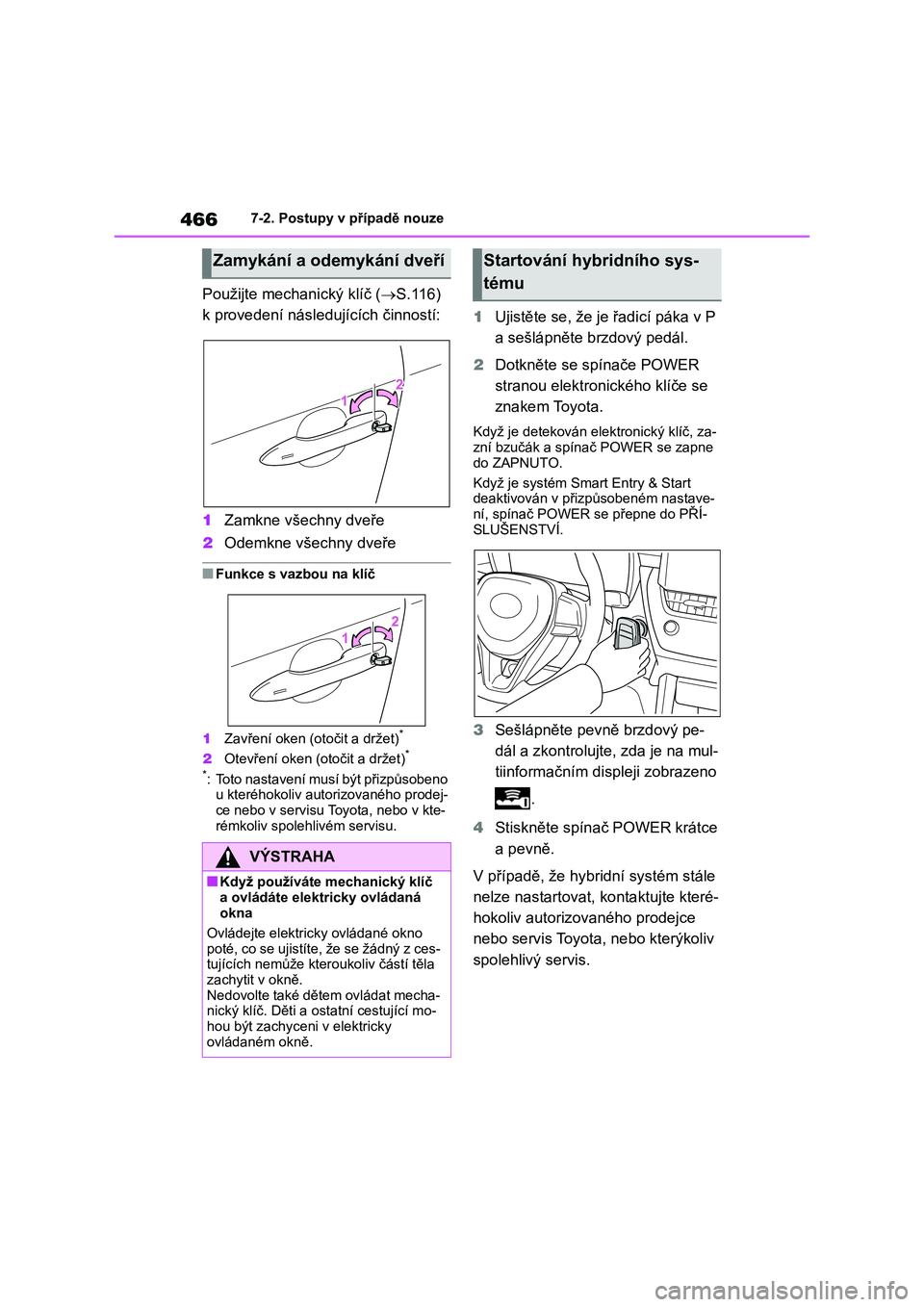

Page 468 of 634

4667-2. Postupy v případě nouze
Použijte mechanický klíč (S.116)
k provedení následujících činností:
1 Zamkne všechny dveře
2 Odemkne všechny dveře
■Funkce s vazbou na klíč
1 Zavření oken (otočit a držet)*
2Otevření oken (otočit a držet)*
*: Toto nastavení musí být přizpůsobeno
u kteréhokoliv aut orizovaného prodej- ce nebo v servisu Toyota, nebo v kte-
rémkoliv spolehlivém servisu.
1 Ujistěte se, že je řadicí páka v P
a sešlápněte brzdový pedál.
2 Dotkněte se spínače POWER
stranou elektronického klíče se
znakem Toyota.
Když je detekován elektronický klíč, za- zní bzučák a spínač POWER se zapne
do ZAPNUTO.
Když je systém Smart Entry & Start deaktivován v přiz působeném nastave-
ní, spínač POWER se přepne do PŘÍ-
SLUŠENSTVÍ.
3 Sešlápněte pevně brzdový pe-
dál a zkontrolujte, zda je na mul-
tiinformačním di spleji zobrazeno
.
4 Stiskněte spínač POWER krátce
a pevně.
V případě, že hybridní systém stále
nelze nastartovat, kontaktujte které-
hokoliv autorizovaného prodejce
nebo servis Toyota , nebo kterýkoliv
spolehlivý servis.
Zamykání a odemykání dveří
VÝSTRAHA
■Když používáte mechanický klíč
a ovládáte elektricky ovládaná okna
Ovládejte elektricky ovládané okno
poté, co se ujistíte, že se žádný z ces- tujících nemůže kteroukoliv částí těla
zachytit v okně.
Nedovolte také dětem ovládat mecha- nický klíč. Děti a osta tní cestující mo-
hou být zachyceni v elektricky
ovládaném okně.
Startování hybridního sys-
tému

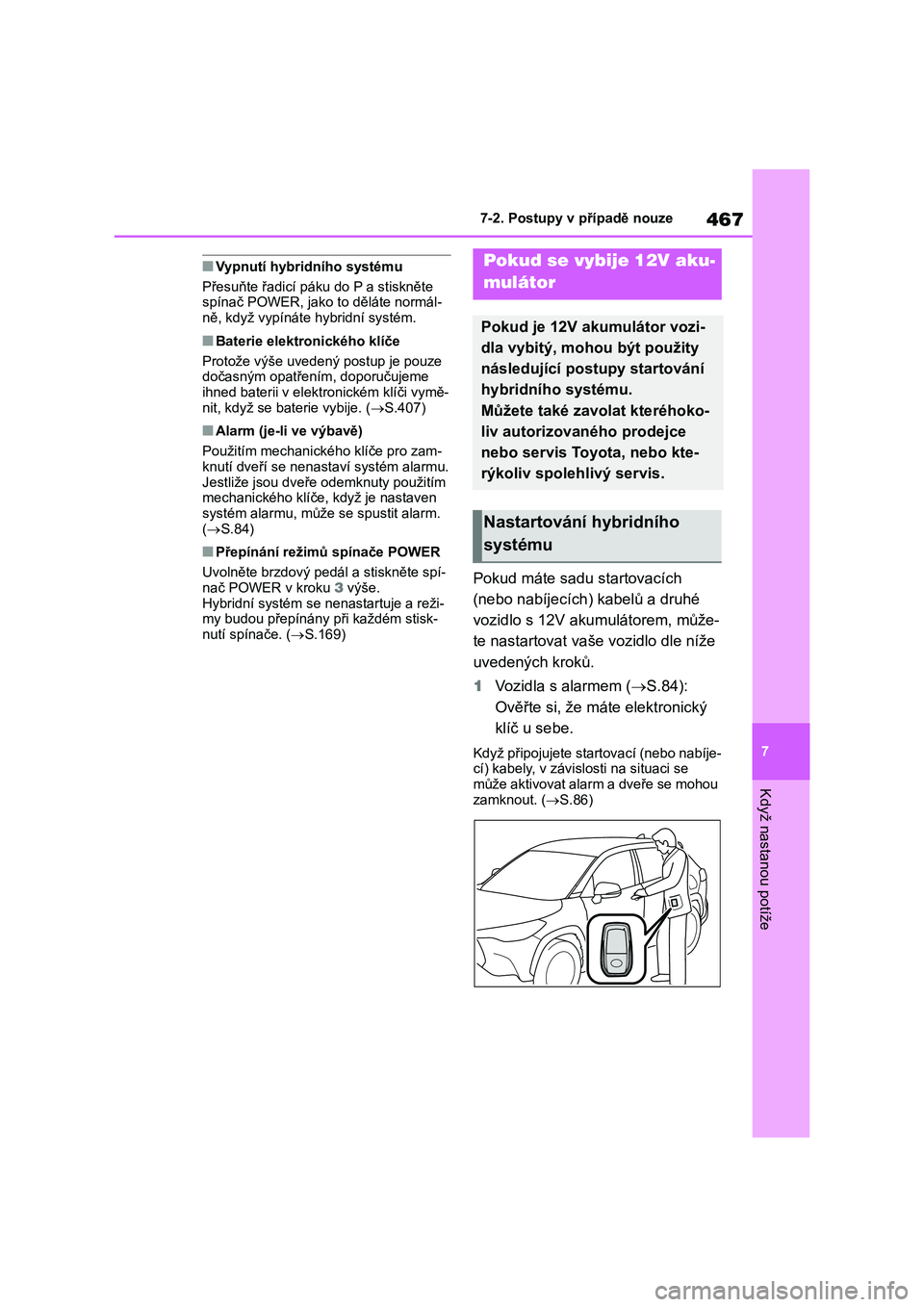

Page 469 of 634

467
7
7-2. Postupy v případě nouze
Když nastanou potíže
■Vypnutí hybridního systému
Přesuňte řadicí páku do P a stiskněte
spínač POWER, jako to děláte normál-
ně, když vypínáte hybridní systém.
■Baterie elektronického klíče
Protože výše uvedený postup je pouze
dočasným opatřením , doporučujeme
ihned baterii v elek tronickém klíči vymě- nit, když se baterie vybije. ( S.407)
■Alarm (je-li ve výbavě)
Použitím mechanického klíče pro zam-
knutí dveří se nenastaví systém alarmu. Jestliže jsou dveře odemknuty použitím
mechanického klíče, když je nastaven
systém alarmu, může se spustit alarm. ( S.84)
■Přepínání režimů spínače POWER
Uvolněte brzdový pedál a stiskněte spí-
nač POWER v kroku 3 výše. Hybridní systém se nenastartuje a reži-
my budou přepínány při každém stisk-
nutí spínače. ( S.169)
Pokud máte sadu startovacích
(nebo nabíjecích) kabelů a druhé
vozidlo s 12V aku mulátorem, může-
te nastartovat vaše vozidlo dle níže
uvedených kroků.
1 Vozidla s alarmem (S.84):
Ověřte si, že máte elektronický
klíč u sebe.
Když připojujete startovací (nebo nabíje- cí) kabely, v závisl osti na situaci se
může aktivovat alarm a dveře se mohou
zamknout. ( S.86)
Pokud se vybije 12V aku-
mulátor
Pokud je 12V aku mulátor vozi-
dla vybitý, mohou být použity
následující postupy startování
hybridního systému.
Můžete také zavolat kteréhoko-
liv autorizovaného prodejce
nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis.
Nastartování hybridního
systému
Page 470 of 634

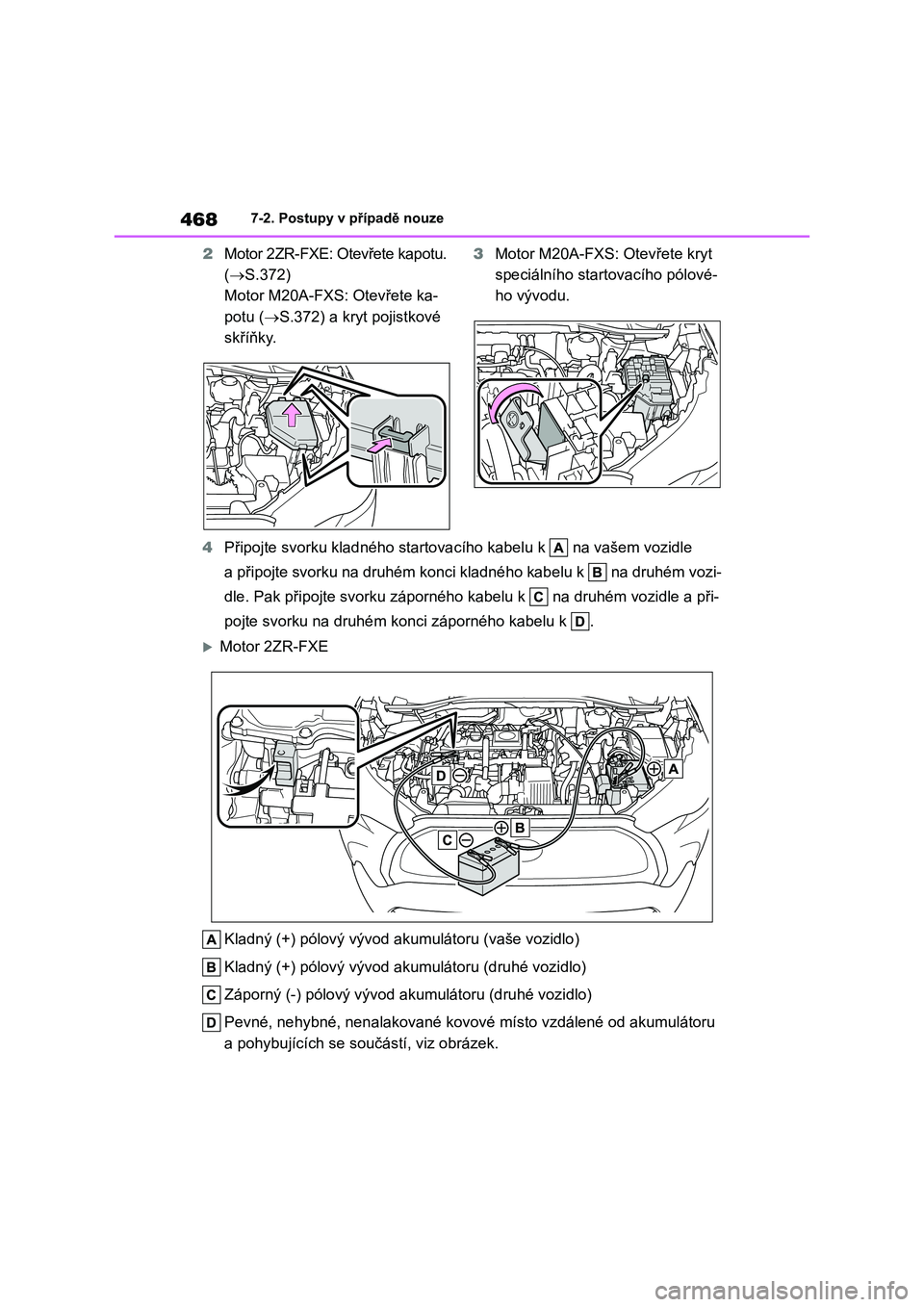

4687-2. Postupy v případě nouze
2Motor 2ZR-FXE: Otevřete kapotu.
( S.372)
Motor M20A-FXS: Otevřete ka-
potu ( S.372) a kryt pojistkové
skříňky.
3 Motor M20A-FXS: Otevřete kryt
speciálního startovacího pólové-
ho vývodu.
4 Připojte svorku kladného startovacího kabelu k na vašem vozidle
a připojte svorku na druhém konci kladného kabelu k na druhém vozi-
dle. Pak připojte svorku záporné ho kabelu k na druhém vozidle a při-
pojte svorku na druhém k onci záporného kabelu k .
Motor 2ZR-FXE
Kladný (+) pólový vývod ak umulátoru (vaše vozidlo)
Kladný (+) pólový vývod akumulátoru (druhé vozidlo)
Záporný (-) pólový vývod akumulátoru (druhé vozidlo)
Pevné, nehybné, nenalakované kovové místo vzdálené od akumuláto ru
a pohybujících se součástí, viz obrázek.
