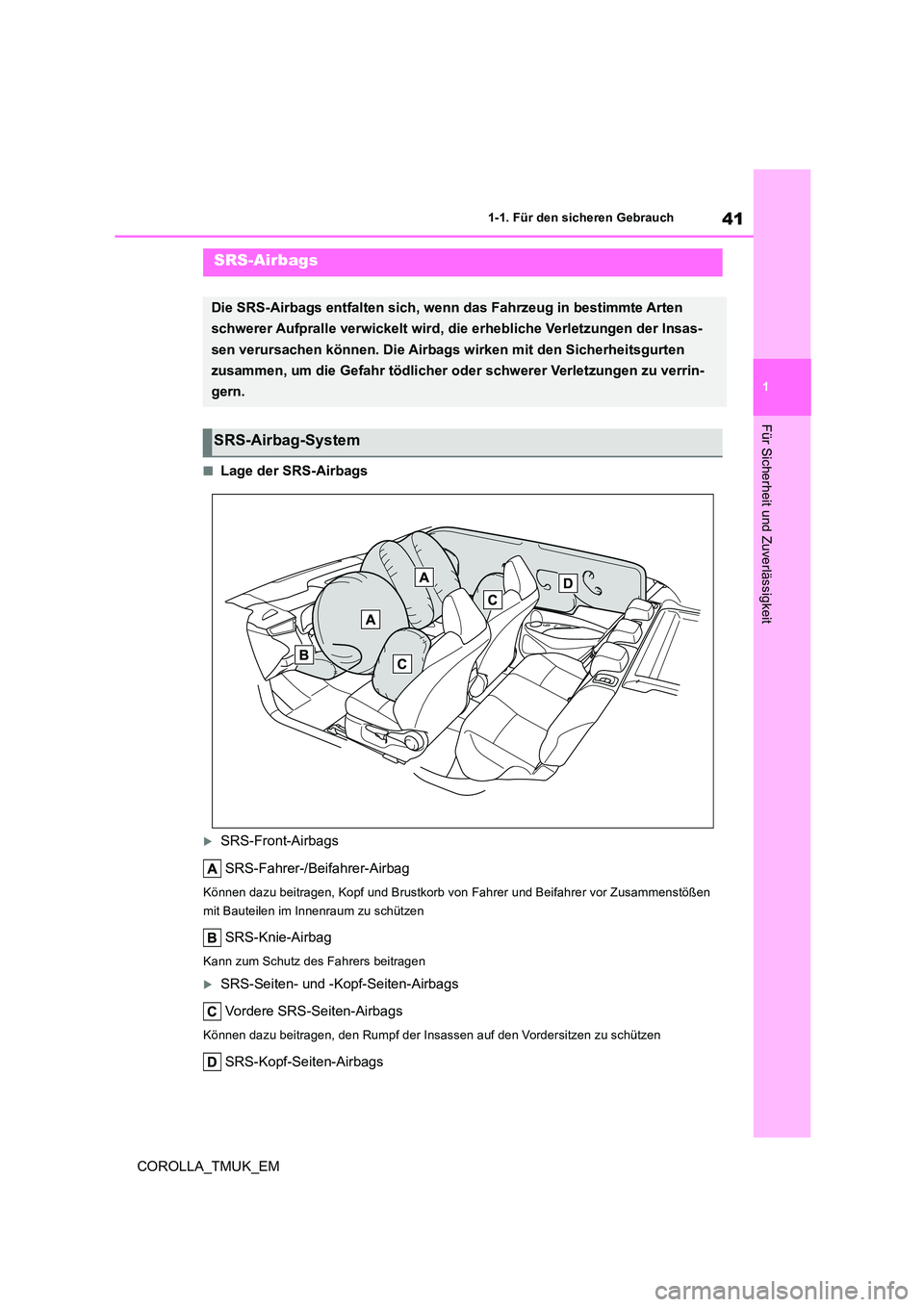

TOYOTA COROLLA HATCHBACK 2019 Betriebsanleitungen (in German)

41
1
COROLLA_TMUK_EM
1-1. Für den sicheren Gebrauch
Für Sicherheit und Zuverlässigkeit
■Lage der SRS-Airbags
SRS-Front-Airbags
SRS-Fahrer-/Beifahrer-Airbag
Können dazu beitragen, Kopf und Brustkorb von Fahrer und Beifahrer vor Zusammenstößen
mit Bauteilen im Innenraum zu schützen
SRS-Knie-Airbag
Kann zum Schutz des Fahrers beitragen
SRS-Seiten- und -Kopf-Seiten-Airbags
Vordere SRS-Seiten-Airbags
Können dazu beitragen, den Rumpf der Insassen auf den Vordersitzen zu schützen
SRS-Kopf-Seiten-Airbags
SRS-Airbags
Die SRS-Airbags entfalten sich, wenn das Fahrzeug in bestimmte Arten
schwerer Aufpralle verwickelt wird, die erhebliche Verletzungen der Insas-
sen verursachen können. Die Airbags wirken mit den Sicherheitsgurten
zusammen, um die Gefahr tödlicher oder schwerer Verletzungen zu verrin-
gern.
SRS-Airbag-System

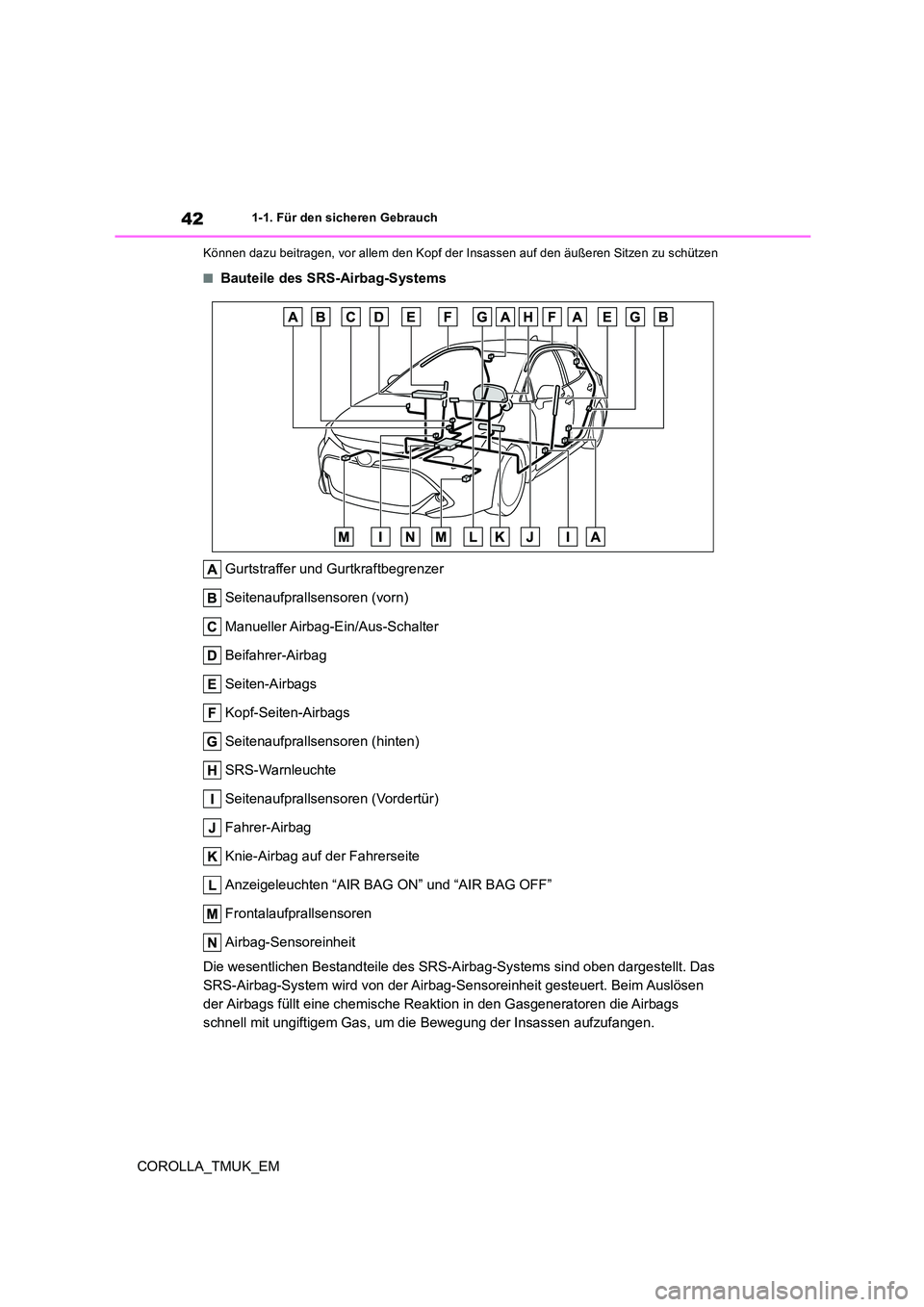

42
COROLLA_TMUK_EM
1-1. Für den sicheren Gebrauch
Können dazu beitragen, vor allem den Kopf der Insassen auf den äußeren Sitzen zu schützen
■Bauteile des SRS-Airbag-Systems
Gurtstraffer und Gurtkraftbegrenzer
Seitenaufprallsensoren (vorn)
Manueller Airbag-Ein/Aus-Schalter
Beifahrer-Airbag
Seiten-Airbags
Kopf-Seiten-Airbags
Seitenaufprallsensoren (hinten)
SRS-Warnleuchte
Seitenaufprallsensoren (Vordertür)
Fahrer-Airbag
Knie-Airbag auf der Fahrerseite
Anzeigeleuchten “AIR BAG ON” und “AIR BAG OFF”
Frontalaufprallsensoren
Airbag-Sensoreinheit
Die wesentlichen Bestandteile des SRS-Airbag-Systems sind oben dargestellt. Das
SRS-Airbag-System wird von der Airbag-Sensoreinheit gesteuert. Beim Auslösen
der Airbags füllt eine chemische Reaktion in den Gasgeneratoren die Airbags
schnell mit ungiftigem Gas, um die Bewegung der Insassen aufzufangen.

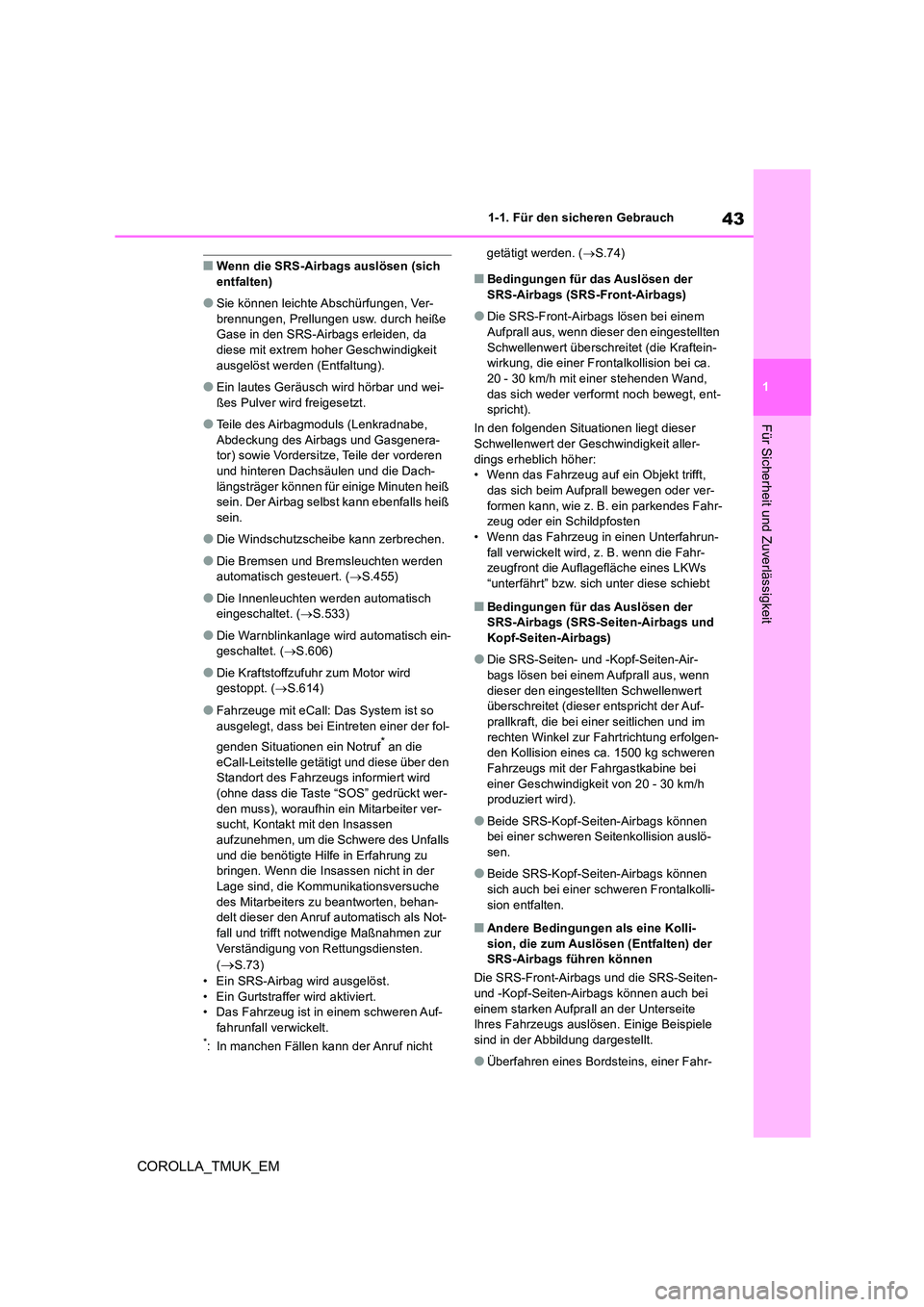

43
1
COROLLA_TMUK_EM
1-1. Für den sicheren Gebrauch
Für Sicherheit und Zuverlässigkeit
■Wenn die SRS-Airbags auslösen (sich entfalten)
●Sie können leichte Abschürfungen, Ver-brennungen, Prellungen usw. durch heiße Gase in den SRS-Airbags erleiden, da
diese mit extrem hoher Geschwindigkeit ausgelöst werden (Entfaltung).
●Ein lautes Geräusch wird hörbar und wei-ßes Pulver wird freigesetzt.
●Teile des Airbagmoduls (Lenkradnabe, Abdeckung des Airbags und Gasgenera-tor) sowie Vordersitze, Teile der vorderen
und hinteren Dachsäulen und die Dach- längsträger können für einige Minuten heiß sein. Der Airbag selbst kann ebenfalls heiß
sein.
●Die Windschutzscheibe kann zerbrechen.
●Die Bremsen und Bremsleuchten werden automatisch gesteuert. ( S.455)
●Die Innenleuchten werden automatisch eingeschaltet. ( S.533)
●Die Warnblinkanlage wird automatisch ein- geschaltet. ( S.606)
●Die Kraftstoffzufuhr zum Motor wird gestoppt. ( S.614)
●Fahrzeuge mit eCall: Das System ist so
ausgelegt, dass bei Eintreten einer der fol-
genden Situationen ein Notruf* an die
eCall-Leitstelle getätigt und diese über den Standort des Fahrzeugs informiert wird (ohne dass die Taste “SOS” gedrückt wer-
den muss), woraufhin ein Mitarbeiter ver- sucht, Kontakt mit den Insassen aufzunehmen, um die Schwere des Unfalls
und die benötigte Hilfe in Erfahrung zu bringen. Wenn die Insassen nicht in der Lage sind, die Kommunikationsversuche
des Mitarbeiters zu beantworten, behan- delt dieser den Anruf automatisch als Not-fall und trifft notwendige Maßnahmen zur
Verständigung von Rettungsdiensten.
(S.73)
• Ein SRS-Airbag wird ausgelöst. • Ein Gurtstraffer wird aktiviert.• Das Fahrzeug ist in einem schweren Auf-
fahrunfall verwickelt.*: In manchen Fällen kann der Anruf nicht
getätigt werden. ( S.74)
■Bedingungen für das Auslösen der
SRS-Airbags (SRS-Front-Airbags)
●Die SRS-Front-Airbags lösen bei einem
Aufprall aus, wenn dieser den eingestellten Schwellenwert überschreitet (die Kraftein-wirkung, die einer Frontalkollision bei ca.
20 - 30 km/h mit einer stehenden Wand, das sich weder verformt noch bewegt, ent-spricht).
In den folgenden Situationen liegt dieser
Schwellenwert der Geschwindigkeit aller- dings erheblich höher:• Wenn das Fahrzeug auf ein Objekt trifft,
das sich beim Aufprall bewegen oder ver- formen kann, wie z. B. ein parkendes Fahr-zeug oder ein Schildpfosten
• Wenn das Fahrzeug in einen Unterfahrun- fall verwickelt wird, z. B. wenn die Fahr-zeugfront die Auflagefläche eines LKWs
“unterfährt” bzw. sich unter diese schiebt
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten-Airbags und Kopf-Seiten-Airbags)
●Die SRS-Seiten- und -Kopf-Seiten-Air-bags lösen bei einem Aufprall aus, wenn
dieser den eingestellten Schwellenwert überschreitet (dieser entspricht der Auf-prallkraft, die bei einer seitlichen und im
rechten Winkel zur Fahrtrichtung erfolgen- den Kollision eines ca. 1500 kg schweren Fahrzeugs mit der Fahrgastkabine bei
einer Geschwindigkeit von 20 - 30 km/h produziert wird).
●Beide SRS-Kopf-Seiten-Airbags können bei einer schweren Seitenkollision auslö-sen.
●Beide SRS-Kopf-Seiten-Airbags können sich auch bei einer schweren Frontalkolli-
sion entfalten.
■Andere Bedingungen als eine Kolli- sion, die zum Auslösen (Entfalten) der SRS-Airbags führen können
Die SRS-Front-Airbags und die SRS-Seiten-
und -Kopf-Seiten-Air bags können auch bei einem starken Aufprall an der Unterseite Ihres Fahrzeugs auslösen. Einige Beispiele
sind in der Abbildung dargestellt.
●Überfahren eines Bordsteins, einer Fahr-

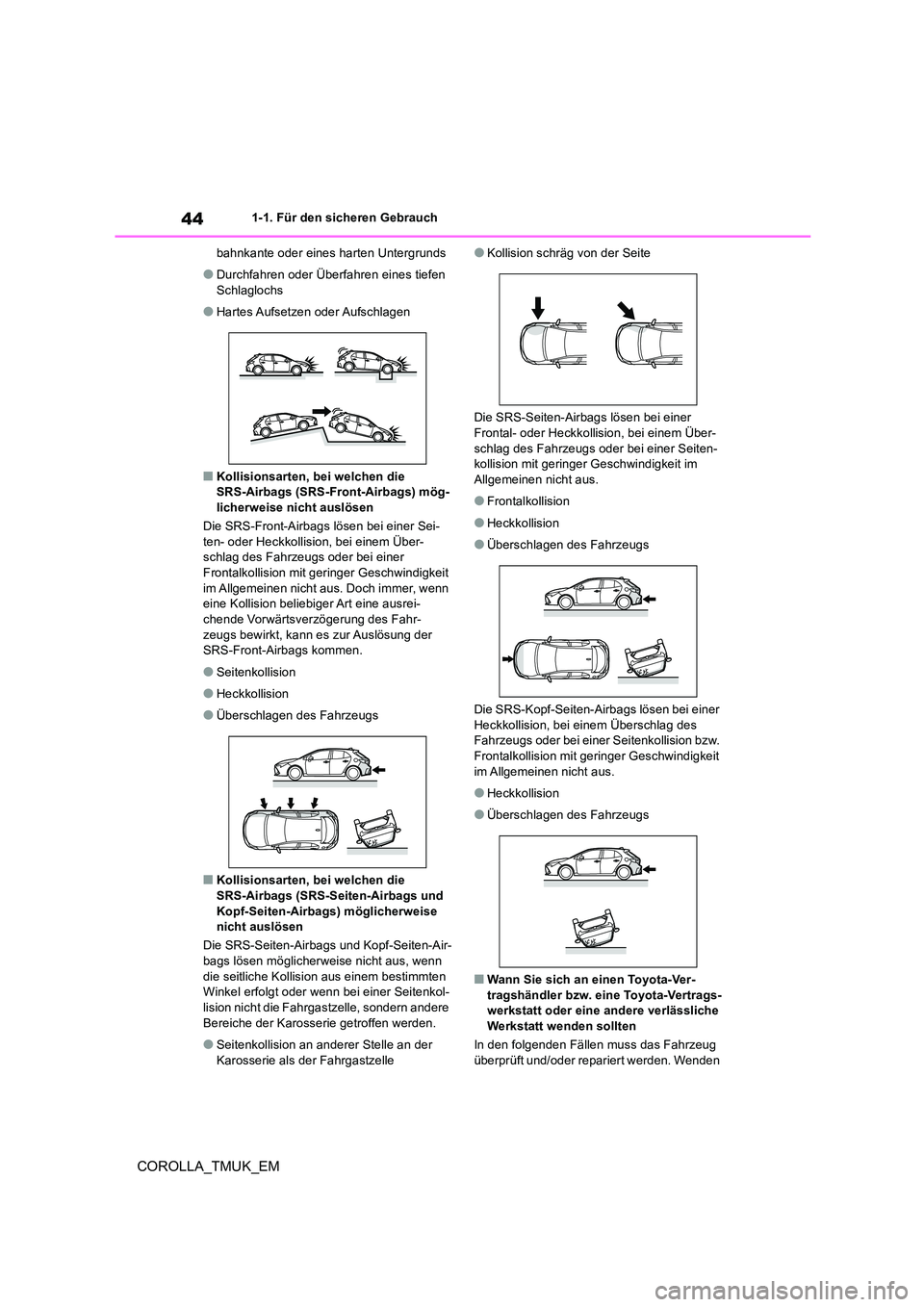

44
COROLLA_TMUK_EM
1-1. Für den sicheren Gebrauch
bahnkante oder eines harten Untergrunds
●Durchfahren oder Überfahren eines tiefen
Schlaglochs
●Hartes Aufsetzen oder Aufschlagen
■Kollisionsarten, bei welchen die SRS-Airbags (SRS-Front-Airbags) mög-
licherweise nicht auslösen
Die SRS-Front-Airbags lösen bei einer Sei- ten- oder Heckkollision, bei einem Über-schlag des Fahrzeugs oder bei einer
Frontalkollision mit geringer Geschwindigkeit im Allgemeinen nicht aus. Doch immer, wenn eine Kollision beliebiger Art eine ausrei-
chende Vorwärtsverzögerung des Fahr- zeugs bewirkt, kann es zur Auslösung der SRS-Front-Airbags kommen.
●Seitenkollision
●Heckkollision
●Überschlagen des Fahrzeugs
■Kollisionsarten, bei welchen die SRS-Airbags (SRS-Seiten-Airbags und
Kopf-Seiten-Airbags) möglicherweise nicht auslösen
Die SRS-Seiten-Airbags und Kopf-Seiten-Air- bags lösen möglicherweise nicht aus, wenn
die seitliche Kollision aus einem bestimmten Winkel erfolgt oder wenn bei einer Seitenkol-lision nicht die Fahr gastzelle, sondern andere
Bereiche der Karosserie getroffen werden.
●Seitenkollision an anderer Stelle an der
Karosserie als der Fahrgastzelle
●Kollision schräg von der Seite
Die SRS-Seiten-Airbags lösen bei einer
Frontal- oder Heckkollision, bei einem Über- schlag des Fahrzeugs oder bei einer Seiten-kollision mit geringer Geschwindigkeit im
Allgemeinen nicht aus.
●Frontalkollision
●Heckkollision
●Überschlagen des Fahrzeugs
Die SRS-Kopf-Seiten-Airbags lösen bei einer
Heckkollision, bei einem Überschlag des Fahrzeugs oder bei einer Seitenkollision bzw. Frontalkollision mit geringer Geschwindigkeit
im Allgemeinen nicht aus.
●Heckkollision
●Überschlagen des Fahrzeugs
■Wann Sie sich an einen Toyota-Ver- tragshändler bzw. eine Toyota-Vertrags-werkstatt oder eine andere verlässliche
Werkstatt wenden sollten
In den folgenden Fällen muss das Fahrzeug überprüft und/oder repar iert werden. Wenden

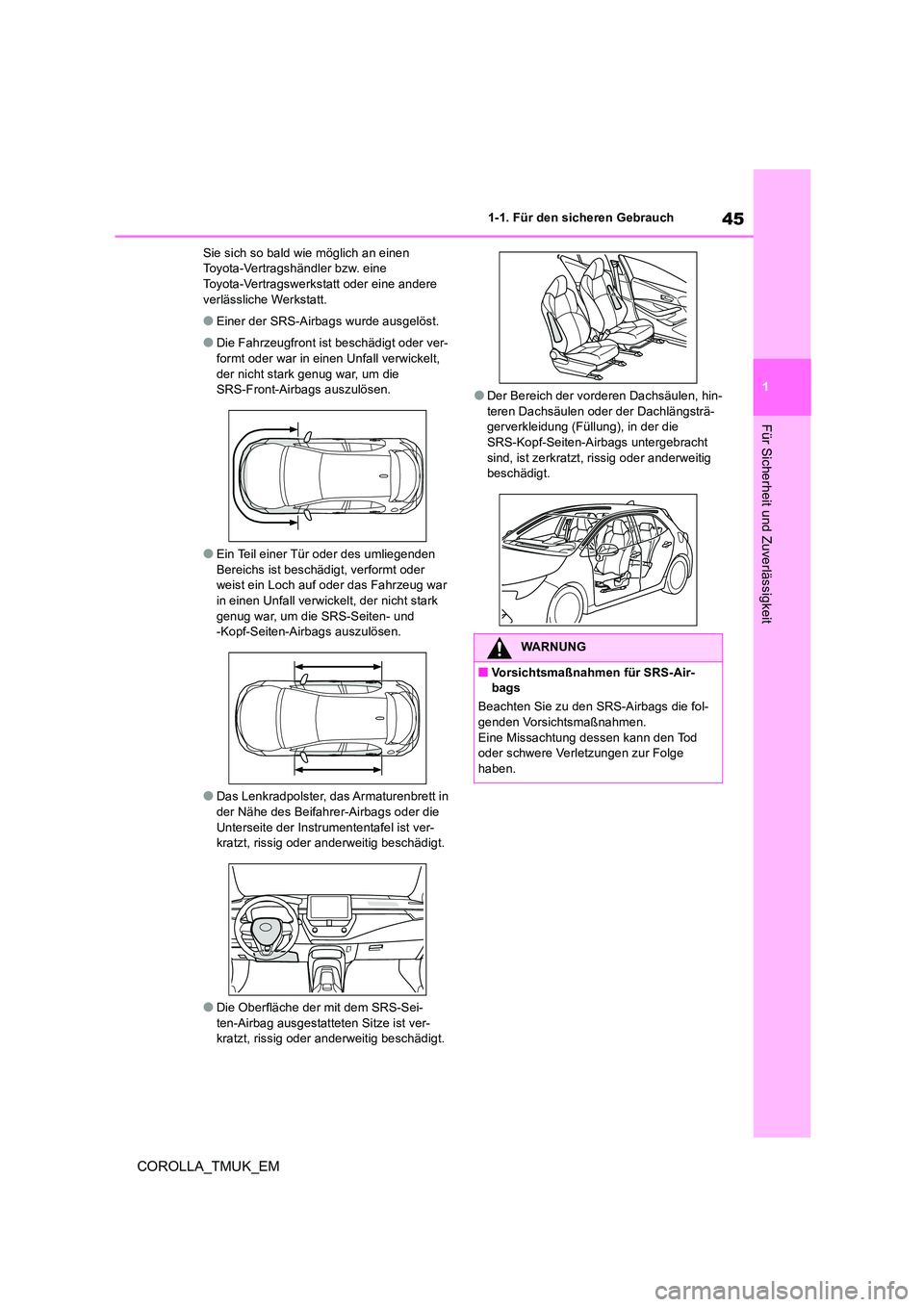

45
1
COROLLA_TMUK_EM
1-1. Für den sicheren Gebrauch
Für Sicherheit und Zuverlässigkeit
Sie sich so bald wie möglich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
●Einer der SRS-Airbags wurde ausgelöst.
●Die Fahrzeugfront ist beschädigt oder ver- formt oder war in einen Unfall verwickelt,
der nicht stark genug war, um die SRS-Front-Airbags auszulösen.
●Ein Teil einer Tür oder des umliegenden Bereichs ist beschädigt, verformt oder weist ein Loch auf oder das Fahrzeug war
in einen Unfall verwickelt, der nicht stark genug war, um die SRS-Seiten- und -Kopf-Seiten-Airbags auszulösen.
●Das Lenkradpolster, das Armaturenbrett in der Nähe des Beifahre r-Airbags oder die
Unterseite der Instrumententafel ist ver- kratzt, rissig oder anderweitig beschädigt.
●Die Oberfläche der mit dem SRS-Sei-ten-Airbag ausgestatteten Sitze ist ver-kratzt, rissig oder anderweitig beschädigt.
●Der Bereich der vorderen Dachsäulen, hin-teren Dachsäulen oder der Dachlängsträ-gerverkleidung (Füllung), in der die
SRS-Kopf-Seiten-Airbags untergebracht sind, ist zerkratzt, rissig oder anderweitig beschädigt.
WARNUNG
■Vorsichtsmaßnahmen für SRS-Air-bags
Beachten Sie zu den SRS-Airbags die fol- genden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge
haben.

46

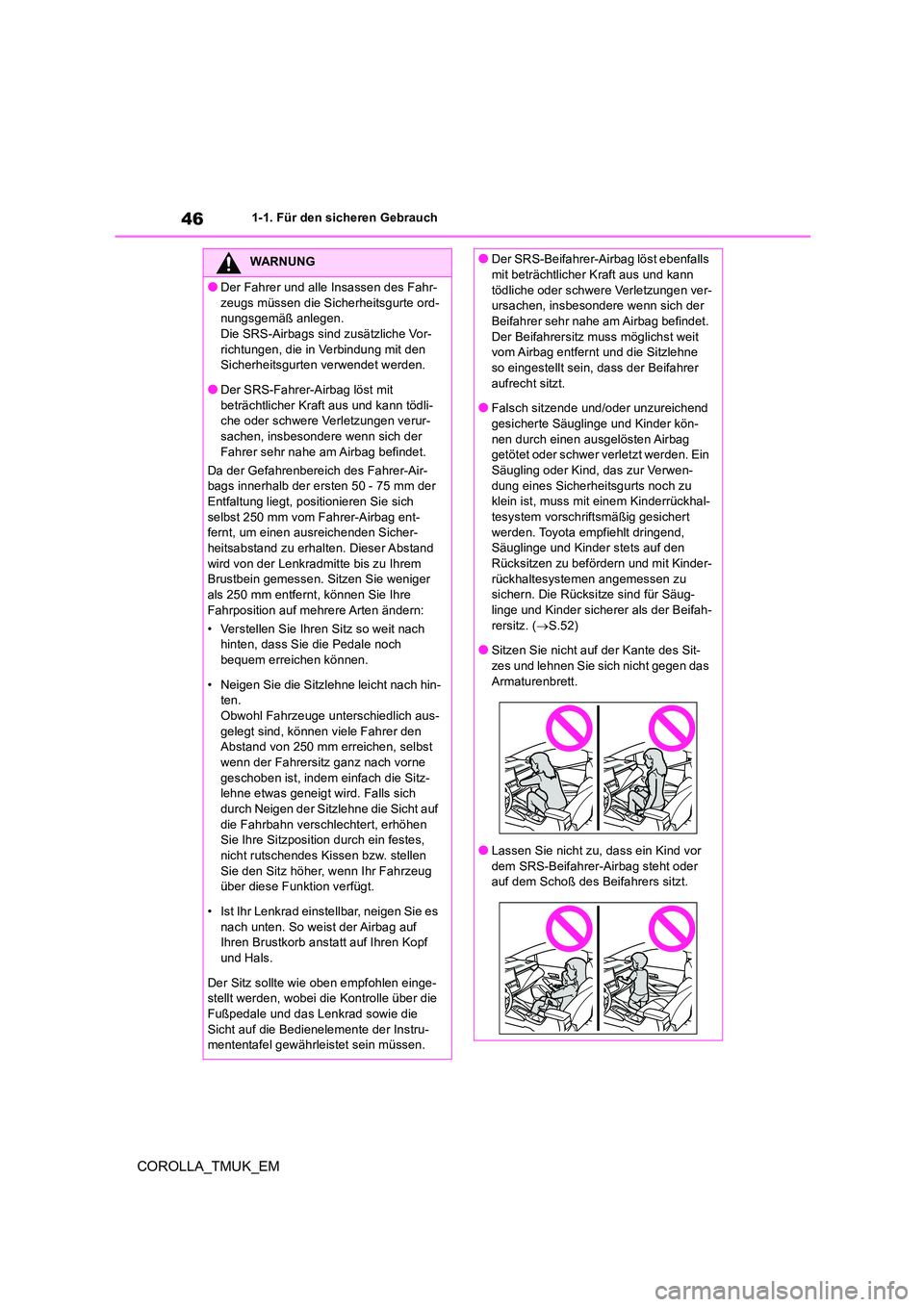

COROLLA_TMUK_EM
1-1. Für den sicheren Gebrauch
WARNUNG
●Der Fahrer und alle Insassen des Fahr-
zeugs müssen die Sicherheitsgurte ord- nungsgemäß anlegen.Die SRS-Airbags sind zusätzliche Vor-
richtungen, die in Verbindung mit den Sicherheitsgurten verwendet werden.
●Der SRS-Fahrer-Airbag löst mit
beträchtlicher Kraft aus und kann tödli- che oder schwere Verletzungen verur-sachen, insbesondere wenn sich der
Fahrer sehr nahe am Airbag befindet.
Da der Gefahrenbereich des Fahrer-Air- bags innerhalb der ersten 50 - 75 mm der Entfaltung liegt, positionieren Sie sich
selbst 250 mm vom Fahrer-Airbag ent- fernt, um einen ausreichenden Sicher-heitsabstand zu erhalten. Dieser Abstand
wird von der Lenkradmitte bis zu Ihrem Brustbein gemessen. Sitzen Sie weniger als 250 mm entfernt, können Sie Ihre
Fahrposition auf mehrere Arten ändern:
• Verstellen Sie Ihren Sitz so weit nach hinten, dass Sie die Pedale noch bequem erreichen können.
• Neigen Sie die Sitzlehne leicht nach hin- ten.
Obwohl Fahrzeuge unterschiedlich aus- gelegt sind, können viele Fahrer den Abstand von 250 mm erreichen, selbst
wenn der Fahrersitz ganz nach vorne geschoben ist, indem einfach die Sitz-lehne etwas geneigt wird. Falls sich
durch Neigen der Sitzlehne die Sicht auf die Fahrbahn verschlechtert, erhöhen Sie Ihre Sitzposition durch ein festes,
nicht rutschendes Kissen bzw. stellen Sie den Sitz höher, wenn Ihr Fahrzeug über diese Funktion verfügt.
• Ist Ihr Lenkrad einstellbar, neigen Sie es nach unten. So weist der Airbag auf Ihren Brustkorb anstatt auf Ihren Kopf
und Hals.
Der Sitz sollte wie oben empfohlen einge- stellt werden, wobei die Kontrolle über die
Fußpedale und das Lenkrad sowie die Sicht auf die Bedienelemente der Instru-mententafel gewährleistet sein müssen.
●Der SRS-Beifahrer-Airbag löst ebenfalls mit beträchtlicher Kraft aus und kann
tödliche oder schwere Verletzungen ver- ursachen, insbesondere wenn sich der Beifahrer sehr nahe am Airbag befindet.
Der Beifahrersitz muss möglichst weit vom Airbag entfernt und die Sitzlehne so eingestellt sein, dass der Beifahrer
aufrecht sitzt.
●Falsch sitzende und/oder unzureichend gesicherte Säuglinge und Kinder kön-
nen durch einen ausgelösten Airbag getötet oder schwer verletzt werden. Ein Säugling oder Kind, das zur Verwen-
dung eines Sicherheitsgurts noch zu klein ist, muss mit einem Kinderrückhal-tesystem vorschriftsmäßig gesichert
werden. Toyota empfiehlt dringend, Säuglinge und Kinder stets auf den Rücksitzen zu befördern und mit Kinder-
rückhaltesystemen angemessen zu sichern. Die Rücksitze sind für Säug-linge und Kinder sicherer als der Beifah-
rersitz. ( S.52)
●Sitzen Sie nicht auf der Kante des Sit- zes und lehnen Sie sich nicht gegen das
Armaturenbrett.
●Lassen Sie nicht zu, dass ein Kind vor
dem SRS-Beifahrer-Airbag steht oder auf dem Schoß des Beifahrers sitzt.

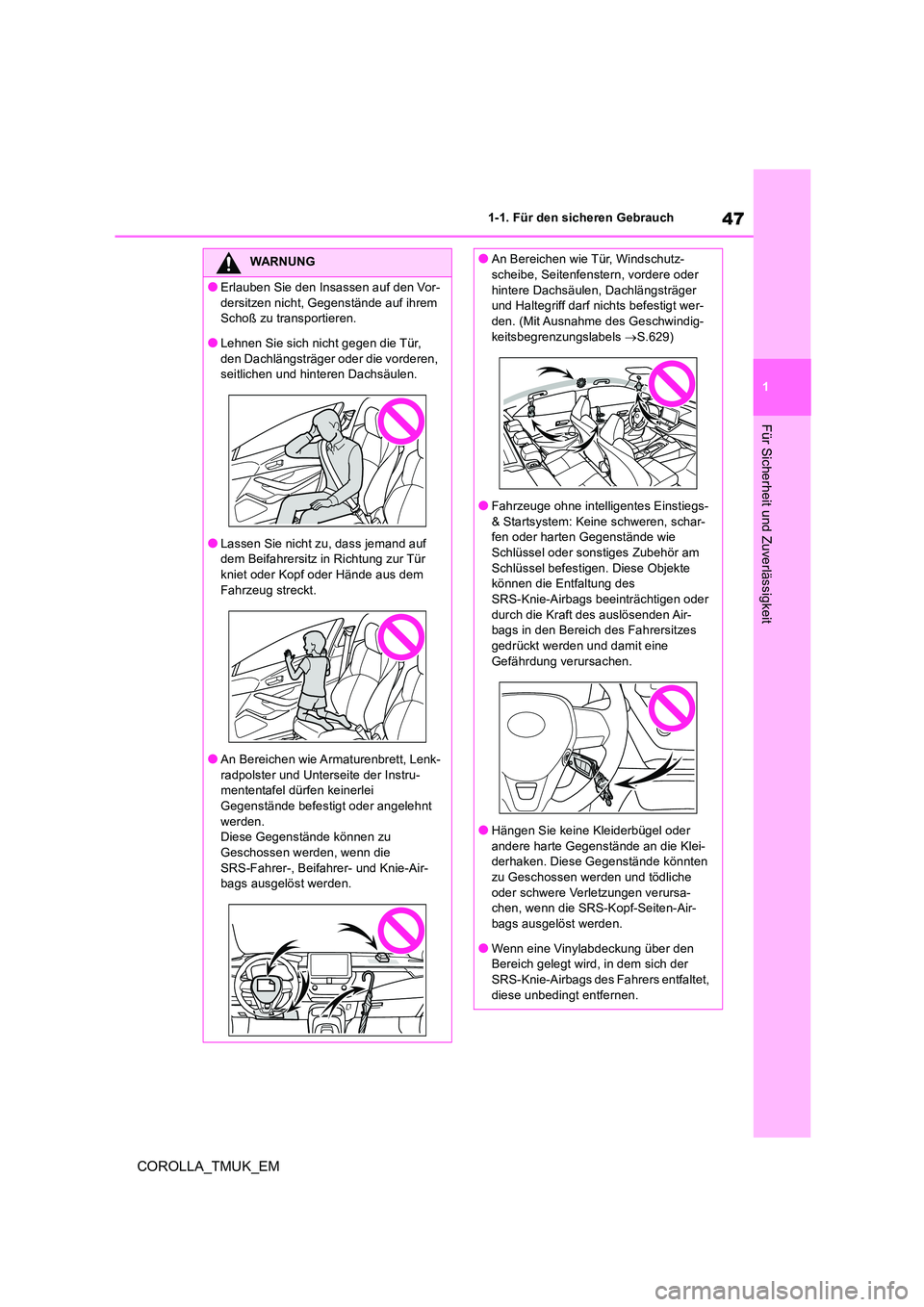

47
1
COROLLA_TMUK_EM
1-1. Für den sicheren Gebrauch
Für Sicherheit und Zuverlässigkeit
WARNUNG
●Erlauben Sie den Insassen auf den Vor-
dersitzen nicht, Gegenstände auf ihrem Schoß zu transportieren.
●Lehnen Sie sich nicht gegen die Tür,
den Dachlängsträger oder die vorderen, seitlichen und hinteren Dachsäulen.
●Lassen Sie nicht zu, dass jemand auf dem Beifahrersitz in Richtung zur Tür kniet oder Kopf oder Hände aus dem
Fahrzeug streckt.
●An Bereichen wie Armaturenbrett, Lenk- radpolster und Unterseite der Instru-mententafel dürfen keinerlei
Gegenstände befestigt oder angelehnt werden.Diese Gegenstände können zu
Geschossen werden, wenn die SRS-Fahrer-, Beifahrer- und Knie-Air-bags ausgelöst werden.
●An Bereichen wie Tür, Windschutz-scheibe, Seitenfenstern, vordere oder
hintere Dachsäulen, Dachlängsträger und Haltegriff darf nichts befestigt wer-den. (Mit Ausnahme des Geschwindig-
keitsbegrenzungslabels S.629)
●Fahrzeuge ohne intelligentes Einstiegs-
& Startsystem: Keine schweren, schar- fen oder harten Gegenstände wie Schlüssel oder sons tiges Zubehör am
Schlüssel befestigen. Diese Objekte können die Entfaltung des SRS-Knie-Airbags beeinträchtigen oder
durch die Kraft des auslösenden Air- bags in den Bereich des Fahrersitzes gedrückt werden und damit eine
Gefährdung verursachen.
●Hängen Sie keine Kleiderbügel oder
andere harte Gegenstände an die Klei- derhaken. Diese Gegenstände könnten zu Geschossen werden und tödliche
oder schwere Verletzungen verursa- chen, wenn die SRS-Kopf-Seiten-Air-bags ausgelöst werden.
●Wenn eine Vinylabdeckung über den Bereich gelegt wird, in dem sich der SRS-Knie-Airbags des Fahrers entfaltet,
diese unbedingt entfernen.

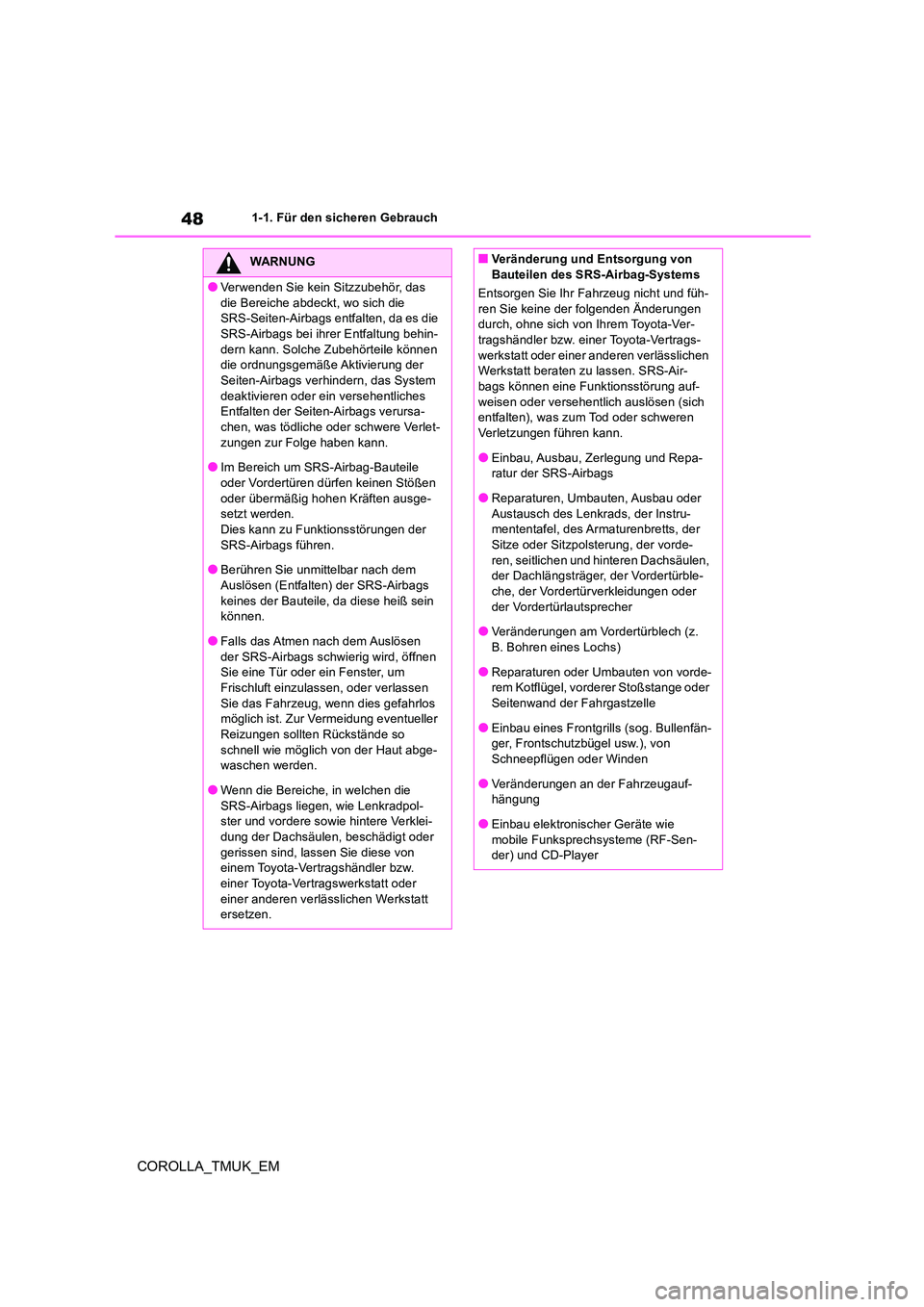

48
COROLLA_TMUK_EM
1-1. Für den sicheren Gebrauch
WARNUNG
●Verwenden Sie kein Sitzzubehör, das
die Bereiche abdeckt, wo sich die SRS-Seiten-Airbags entfalten, da es die SRS-Airbags bei ihrer Entfaltung behin-
dern kann. Solche Zubehörteile können die ordnungsgemäße Aktivierung der Seiten-Airbags verhindern, das System
deaktivieren oder ein versehentliches Entfalten der Seiten-Airbags verursa-chen, was tödliche oder schwere Verlet-
zungen zur Folge haben kann.
●Im Bereich um SRS-Airbag-Bauteile oder Vordertüren dürfen keinen Stößen
oder übermäßig hohen Kräften ausge- setzt werden.Dies kann zu Funktionsstörungen der
SRS-Airbags führen.
●Berühren Sie unmittelbar nach dem Auslösen (Entfalten) der SRS-Airbags
keines der Bauteile, da diese heiß sein können.
●Falls das Atmen nach dem Auslösen
der SRS-Airbags schwierig wird, öffnen Sie eine Tür oder ein Fenster, um Frischluft einzulassen, oder verlassen
Sie das Fahrzeug, wenn dies gefahrlos möglich ist. Zur Vermeidung eventueller
Reizungen sollten Rückstände so schnell wie möglich von der Haut abge-waschen werden.
●Wenn die Bereiche, in welchen die SRS-Airbags liegen, wie Lenkradpol-ster und vordere sowie hintere Verklei-
dung der Dachsäulen, beschädigt oder gerissen sind, lassen Sie diese von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt ersetzen.
■Veränderung und Entsorgung von Bauteilen des SRS-Airbag-Systems
Entsorgen Sie Ihr Fahrzeug nicht und füh-
ren Sie keine der folgenden Änderungen durch, ohne sich von Ihrem Toyota-Ver-tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen verlässlichen Werkstatt beraten zu lassen. SRS-Air-bags können eine Funktionsstörung auf-
weisen oder versehentlich auslösen (sich entfalten), was zum Tod oder schweren Verletzungen führen kann.
●Einbau, Ausbau, Zerlegung und Repa-ratur der SRS-Airbags
●Reparaturen, Umbauten, Ausbau oder
Austausch des Lenkrads, der Instru- mententafel, des Armaturenbretts, der Sitze oder Sitzpolsterung, der vorde-
ren, seitlichen und hinteren Dachsäulen, der Dachlängsträger, der Vordertürble-che, der Vordertürverkleidungen oder
der Vordertürlautsprecher
●Veränderungen am Vordertürblech (z. B. Bohren eines Lochs)
●Reparaturen oder Umbauten von vorde-rem Kotflügel, vorderer Stoßstange oder Seitenwand der Fahrgastzelle
●Einbau eines Frontgrills (sog. Bullenfän-ger, Frontschutzbügel usw.), von Schneepflügen oder Winden
●Veränderungen an der Fahrzeugauf-hängung
●Einbau elektronischer Geräte wie
mobile Funksprechsysteme (RF-Sen- der) und CD-Player

49
1
COROLLA_TMUK_EM

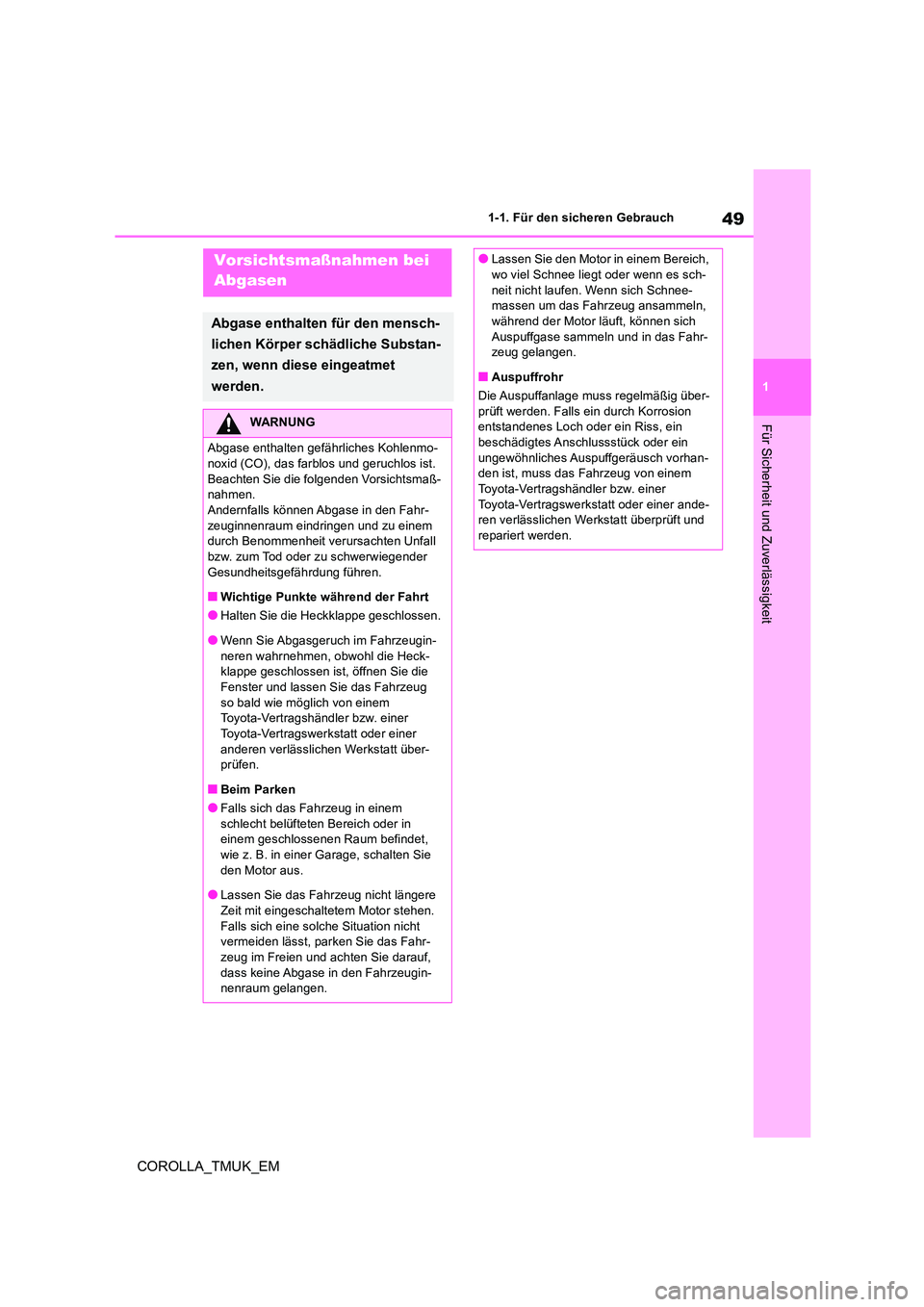

1-1. Für den sicheren Gebrauch
Für Sicherheit und Zuverlässigkeit
Vorsichtsmaßnahmen bei
Abgasen
Abgase enthalten für den mensch-
lichen Körper schädliche Substan-
zen, wenn diese eingeatmet
werden.
WARNUNG
Abgase enthalten gefährliches Kohlenmo- noxid (CO), das farblos und geruchlos ist.
Beachten Sie die folgenden Vorsichtsmaß- nahmen.Andernfalls können Abgase in den Fahr-
zeuginnenraum eindringen und zu einem durch Benommenheit verursachten Unfall bzw. zum Tod oder zu schwerwiegender
Gesundheitsgefährdung führen.
■Wichtige Punkte während der Fahrt
●Halten Sie die Heckklappe geschlossen.
●Wenn Sie Abgasgeruch im Fahrzeugin-
neren wahrnehmen, obwohl die Heck- klappe geschlossen ist, öffnen Sie die Fenster und lassen Sie das Fahrzeug
so bald wie möglich von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt über- prüfen.
■Beim Parken
●Falls sich das Fahrzeug in einem
schlecht belüfteten Bereich oder in einem geschlossenen Raum befindet, wie z. B. in einer Garage, schalten Sie
den Motor aus.
●Lassen Sie das Fahrzeug nicht längere Zeit mit eingeschaltetem Motor stehen.
Falls sich eine solche Situation nicht vermeiden lässt, parken Sie das Fahr-zeug im Freien und achten Sie darauf,
dass keine Abgase in den Fahrzeugin- nenraum gelangen.
●Lassen Sie den Motor in einem Bereich, wo viel Schnee liegt oder wenn es sch-
neit nicht laufen. Wenn sich Schnee- massen um das Fahrzeug ansammeln, während der Motor läuft, können sich
Auspuffgase sammeln und in das Fahr- zeug gelangen.
■Auspuffrohr
Die Auspuffanlage muss regelmäßig über-
prüft werden. Falls ein durch Korrosion entstandenes Loch oder ein Riss, ein beschädigtes Anschlussstück oder ein
ungewöhnliches Auspuffgeräusch vorhan- den ist, muss das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren verlässlichen Werkstatt überprüft und repariert werden.

50
COROLLA_TMUK_EM
1-2. Sicherheit der Kinder
1-2.Sicherheit der Kind er
Anzeigeleuchte “PASSENGER AIR
BAG”
Wenn das Airbag-System eingeschaltet ist,
leuchten die Anzeigeleuchten “PASSEN-
GER AIR BAG” und “ON” auf und erlöschen
dann nach etwa 60 Sekunden wieder. (nur
wenn sich der Motorschalter in ON befindet)
Manueller Airbag-Ein/Aus-Schalter
Fahrzeuge ohne intelligentes Einstiegs-
& Startsystem: Führen Sie den Schlüs-
sel in den Zylinder ein, und drehen Sie
ihn in die Stellung “OFF”.
Die Anzeigeleuchte “OFF” leuchtet auf (nur
wenn sich der Motorschalter in ON befindet).
Fahrzeuge mit intelligentem Einstiegs-
& Startsystem: Führen Sie den mecha-
nischen Schlüssel in den Zylinder ein,
und drehen Sie ihn in die Stellung
“OFF”.
Die Anzeigeleuchte “OFF” leuchtet auf (nur
wenn sich der Motorschalter in ON befindet).
■Informationen zur Anzeigeleuchte “PASSENGER AIR BAG”
Falls eines der folgenden Probleme auftritt,
liegt möglicherweise eine Funktionsstörung im Systems vor. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
●Die Anzeigeleuchte “OFF” leuchtet nicht auf, wenn der manuelle Air-bag-Ein/Aus-Schalter auf “OFF” geschaltet
wird.
●Die Anzeigeleuchte ändert sich nicht,
wenn der manuelle Airbag-Ein/Aus-Schal- ter auf “ON” oder “OFF” geschaltet wird.
Manuelles Air-
bag-Ein/Aus-System
Dieses System deaktiviert den Bei-
fahrer-Airbag.
Deaktivieren Sie den Airbag nur,
wenn ein Kinderrückhaltesystem
auf dem Beifahrersitz verwendet
wird.
Systemkomponenten
Deaktivieren des Beifahrer-Air-
bags
