TOYOTA COROLLA HATCHBACK 2019 Bruksanvisningar (in Swedish)

41
1
OM12L25SE 1-2. Barn och säkerhet
Trygghet och säkerhet
VARNING
■När du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera
en bilbarnstol i baksätet. Om du mon-
terar en bilbarnstol i framsätet ska du
kontrollera att den manuella i-/urkopp-
lingskontakten till krockkudden är i
läge ”OFF”.
Om krockkuddens manuella i-/urkopp-
lingssystem är i läge ON kan den
häftiga kraften när en krockkudde
utlöses orsaka svåra skador eller
även dödsfall.
■Om en bilbarnstol inte är monte-
rad på framsätespassagerarens
plats
Kontrollera att den manuella i-/urkopp-
lingskontakten är inställd på ”ON”.
Om den får vara kvar i avstängt läge
utlöses eventuellt inte krockkudden
om en olycka skulle inträffa vilket kan
leda till svåra eller livshotande skador.
Åka med barn i bilen
Observera följande säkerhets-
anvisningar om det finns barn i
bilen.
Använd ett barnsäkerhetssys-
tem som är lämpligt för barnet
tills barnet är så stort att han/
hon kan använda bilens regul-
jära säkerhetsbälte.
 Det rekommenderas att barn
sitter i baksätet för att undvika
oavsiktlig kontakt med väx-
elspaken, vindrutetorkarens
reglage etc.
 Använd barnlåset på bakdör-
rarna eller låsknappen till
fönstren för att undvika att
barn öppnar dörren under färd
eller öppnar/stänger elmanöv-
rerade fönster oavsiktligt.
(→ sid. 118, 148)
 Låt inte småbarn använda
utrustning som de kan fastna i
eller klämma sig i, t.ex. elföns-
terhissar, motorhuv, baklucka,
säten, etc.
OM12L25SE.book Page 41 Wednesday, January 30, 2019 6:57 PM

42
OM12L25SE1-2. Barn och säkerhet
Skillnaden på en bakåtvänd bil-
barnstol och en framåtvänd bilbarn-
stol vid krock är att i en bakåtvänd
bilbarnstol sprids krockkraften på
en stor yta: hela ryggen, nacken
och bakhuvudet och hela paketet
bromsas effektivt av stolens rygg-
stöd. Upp till 4 års ålder bör barn
sitta i en bakåtvänd bilbarnstol.
VARNING
■Om det finns småbarn i bilen
Låt aldrig barn vistas i bilen utan upp-
sikt. Låt dem heller aldrig ta hand om
eller använda bilnyckeln.
Barn kan starta moto rn eller flytta väx-
elspaken till friläge. Det finns även
risk för att barn kan skada sig själva
genom att leka med fönster, panora-
maglastaket eller andra funktioner i
bilen. Dessutom kan barn råka ut för
livsfarliga skador om kupén blir
extremt varm eller kall.
Bilbarnstol
Innan en bilbarnstol monteras i
bilen finns säkerhetsåtgärder
som måste observeras, olika
typer av bilbarnstolar samt
monteringsmetoder etc.
beskrivna i denna manual.
 Bilbarnstol ska användas när
ett barn som inte är tillräckligt
stort att använda bilens säker-
hetsbälte åker i bilen. För
barnets säkerhet ska du alltid
montera bilbarnstolen i baksä-
tet. Följ metoden för montering
i anvisningarna som med-
följde bilbarnstolen.
 Användning av en originalbil-
barnstol från Toyota rekommen-
deras eftersom en sådan är
säkrare att användas i den här
bilen. Originalbilbarnstolar från
Toyota är speciellt tillverkade för
Toyotabilar. De kan köpas hos
en Toyota-återförsäljare.
Varför bakåtvänt?
OM12L25SE.book Page 42 Wednesday, January 30, 2019 6:57 PM

43
1
OM12L25SE 1-2. Barn och säkerhet
Trygghet och säkerhet
■Stora krafter på nacken
I den framåtvända bilbarnstolen är
det endast bältena som bromsar
barnets kropp. Inget kommer att
bromsa huvudet förutom nacken
som likt ett rep får försöka fånga
huvudet. Givetvis blir krafterna på
nacken stora, i prov liknande det
som visas ovan kan man mäta cirka
50 kg dragkraft i halsen när man
använder en bakåtvänd bilbarnstol
och cirka 300–320 kg dragkraft i
halsen när man istället använder en
framåtvänd bilbarnstol.
Barn är inte små miniatyrer av
vuxna. På en vuxen människa med
vikten 70–75 kg är huvudets vikt
cirka 6 % av kroppsvikten eller cirka
4,5–4,6 kg. För ett barn som är
drygt året är huvudet normalt drygt
25 % av kroppsvikten.
Små barn åker säkrast i bak-
åtvända bilbarnstolar. Vår rekom-
mendation är att barn ska sitta
bakåtvänt till cirka fyra års ålder
eller så länge det är möjligt.
Placeringen av bilbarnstol i främre
eller bakre passagerarsätet är lik-
värdig ur krocksäkerhetssynpunkt.
Däremot medger framsätet oftast
större benutrymme, vilket gör att
barn kan åka bakåtvänt högre upp i
åldern. Därför ska vi så långt som
möjligt tillgodose föräldrarnas krav
på tillgänglighet till såväl främre
som bakre passagerarsätena. Vi har ett ansvar att informera om
faran med att placera barn i
babyskydd, bakåtvänd bilbarnstol,
framåt vänd bältesstol eller bäl-
teskudde på en plats utrustad med
en icke avstängd
passagerarkrock-
kudde.
Vi har en aktiv roll för att all hante-
ring med avstäng-ning av krockkud-
den ska ske på ett så säkert sätt att
riskerna för felanvändning av syste-
met minimeras.
■Övrig information om krock-
kudde
Barn som är kortare än 140 cm ska
inte sitta på en plats utrustad med
en icke avstängd passagerarkrock-
kudde.
Sidokrockkudde utgör ingen fara för
barn i bakåtvänd bilbarnstol. De
flesta framåtvända bilbarnstolar
hjälper till att hålla barnet i upprätt
åkställning vilket gör att krockkud-
dar kan ge avsedd skyddseffekt.
■Krockkudde och barn
Krockkudde och barn i bil kan vara
en livsfarlig kombination. Barn i
barnstol, framåtvänd eller bak-
åtvänd, får inte placeras i främre
passagerarsätet om platsen är
utrustad med krockkudde. Passa-
gerarplatsens krockkudde är
dimensionerad att skydda perso-
ner med en längd av minst 140 cm.
För passagerare under den längden
OM12L25SE.book Page 43 Wednesday, January 30, 2019 6:57 PM

44
OM12L25SE1-2. Barn och säkerhet
kan en utlösande krockkudde under
vissa omständigheter orsaka livs-
hotande skador. För att passage-
rare under 140 cm ska kunna sitta i
främre passagerarsätet krävs att
krockkudden är urkopplad.
Kom ihåg: sid. 44
När du använder en bilbarnstol:
sid. 45
Lämpliga placeringar av bilbarnstol:
sid. 47, 53
Bilbarnstol, monteringsmetod:
sid. 58
• Montering med säkerhetsbälte:
sid. 59
• Montering med lägre ISOFIX- fäste sid. 61
• Använda fäste med övre rem: sid. 62
 Prioritera och observera såväl
varningarna som lagar och förord-
ningar beträffande bilbarnstolar.
 Använd en bilbarns tol tills barnet
är så stort att det kan använda
bilens reguljära säkerhetsbälte.
 Välj en bilbarnstol som är anpas-
sad efter barnets ålder och storlek.
 Observera att inte alla bilbarn-
stolar passar till alla bilar.
Kontrollera att bilbarnstolen pas-
sar in på bilens sittplatser innan
du använder eller köper en bil-
barnstol. ( →sid. 47, 53)
Innehållsförteckning
Kom ihåg
VARNING
■När barn åker i bilen
Observera följande säkerhetsanvis-
ningar.
Försummelse kan leda till svåra eller
livshotande skador.
●För effektivt skydd mot bilolyckor
och häftiga inbromsningar måste
barn alltid sitta fastspända med
antingen bälte eller barnstol som är
korrekt installerad. Följ anvisning-
arna som medföljer bilbarnstolen.
Allmänna instruktioner finns i denna
instruktionsbok.
●Toyota framhåller med skärpa
vikten av att barn alltid ska sitta i
bilbarnstolar som är lämpliga för
deras storlek och vikt om de är för
små för att använda bilens reguljära
säkerhetsbälten. Olycksstatistiken
visar att barn som sitter rätt fast-
spända i baksätet är säkrare än om
de sitter i framsätet.
●Att hålla ett barn i armarna ger inget
skydd som kan jämföras med en
bilbarnstol. Vid en olycka kan bar-
net slungas mot vindrutan eller
klämmas mellan den som håller
barnet och kupéinteriören.
■Hantera bilbarnstolen
Om bilbarnstolen inte är säkert för-
ankrad kan barnet eller andra passa-
gerare skadas svårt och i värsta fall
dödas vid en plötslig inbromsning,
tvär sväng eller en olycka.
●Om bilen skulle få en hårt stöt vid
en olycka eller liknande kan bilbarn-
stolen eventuellt få skador som inte
är direkt synliga. I så fall får du inte
använda bilbarnstolen igen.
OM12L25SE.book Page 44 Wednesday, January 30, 2019 6:57 PM

45
1
OM12L25SE 1-2. Barn och säkerhet
Trygghet och säkerhet
■Vid montering av bilbarnstol på
framsätespassagerarens plats
Montera bilbarnstolen på baksätet
för barnets säkerhet. Ställ in fram-
sätespassagerarens säte enligt föl-
jande och montera bilbarnstolen
om det inte kan undvikas att en
bilbarnstol installe ras på framsätes-
passagerarens plats.
 Flytta framsätet bakåt så långt
det går.
 Höj sätet till det högsta läget.
 Justera ryggstöd ets lutning till
helt upprätt läge.
Om det är utrymme mellan bilbarnsto-
len och ryggstödet ska ryggstödets vin-
kel justeras tills bilbarnstolen får god
kontakt med ryggstödet.
 Om nackskyddet hindrar bilbarn-
stolen ska det tas bort om det är
möjligt.
Ställ annars in nackskyddet i det översta
läget.
VARNING
●Beroende på bilbarnstolen kan det
vara svårt eller omöjligt att montera
den. Kontrollera i sådana fall om bil-
barnstolen är lämplig för montering
i bilen. ( →sid. 47, 53) Läs noggrant
om monteringsmetoden i denna
instruktionsbok såväl som i anvis-
ningarna som medföljde bilbarnsto-
len så att reglerna för användning
följs vid montering och användning.
●Se till att bilbarnstolen sitter fast
ordentligt på sätet även om den inte
används. Förvara inte en bilbarnstol
löst i kupén.
●Om bilbarnstolen måste demonte-
ras ska den tas ut ur bilen eller
förvaras på säkert sätt i bagage-
rummet.
När du använder en
bilbarnstol
VARNING
■När du använder en bilbarnstol
Observera följande säkerhetsanvis-
ningar.
Försummelse kan leda till svåra eller
livshotande skador.
●Använd aldrig en bakåtvänd bilbarn-
stol i framsätet om den manuella
i-/urkopplingskontakten till framsä-
tespassagerarens krockkudde är
på. ( →sid. 40) Den kraftiga och
explosiva uppblåsningen av krock-
kudden framför framsätespassage-
raren kan döda eller allvarligt skada
barnet om en olycka skulle inträffa.
OM12L25SE.book Page 45 Wednesday, January 30, 2019 6:57 PM

46
OM12L25SE1-2. Barn och säkerhet
VARNING
●En eller flera dekaler, som är place-
rad(e) på solskyddet till passagerar-
platsen, indikerar att det är förbjudet
att förankra en bakåtvänd bilbarnstol
på framsätespassagerarens plats.
Närmare information om dekalen/
dekalerna på solskyddet visas i
bilden nedan.
VARNING
OM12L25SE.book Page 46 Wednesday, January 30, 2019 6:57 PM

47
1
OM12L25SE 1-2. Barn och säkerhet
Trygghet och säkerhet
*: Guadeloupe, Martinique och Franska
Guyana

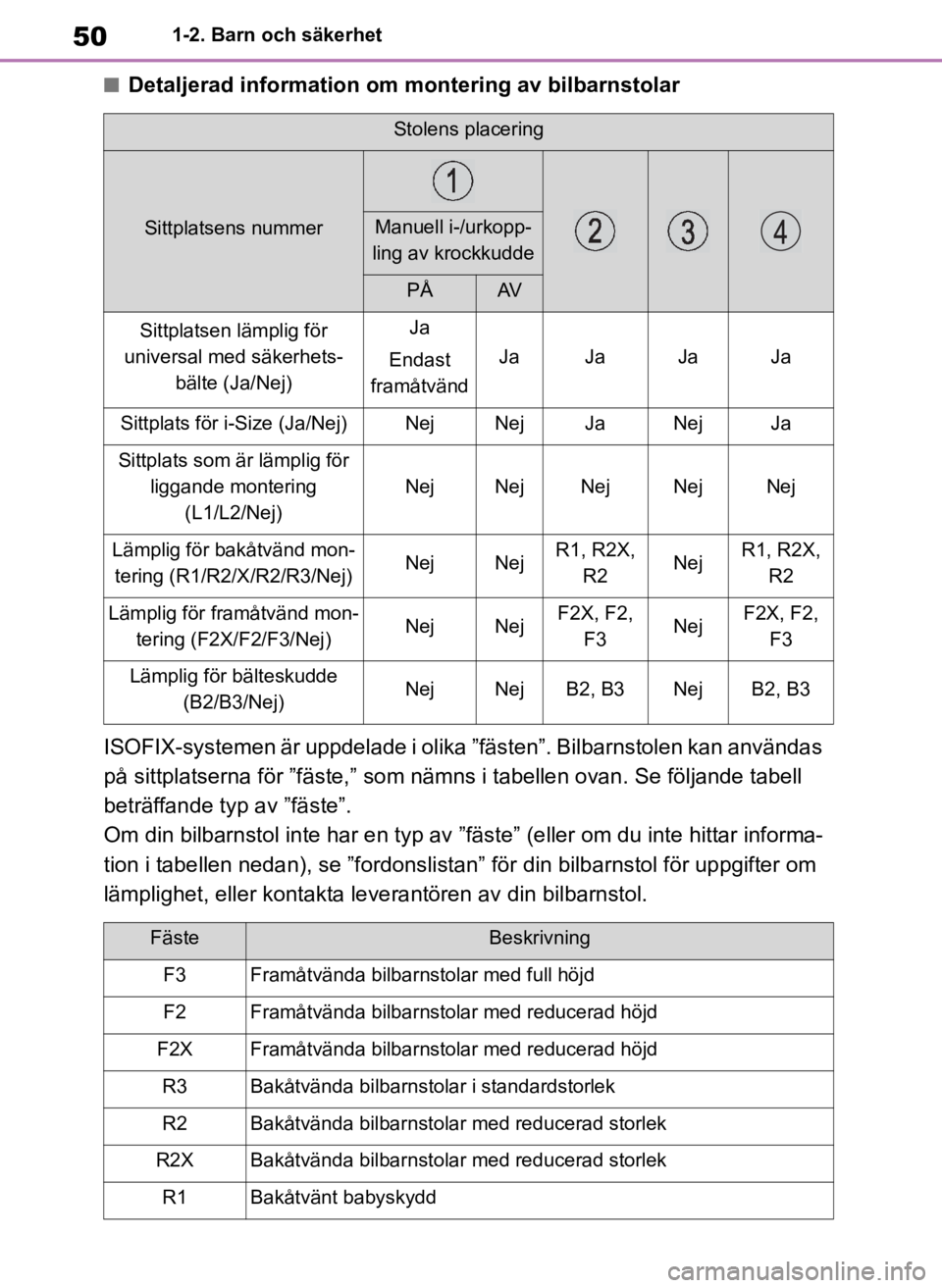

■Lämplighet för placering av
bilbarnstol för varje sittplats
Lämpligheten för bilbarnstolar på
respektive sittplats ( →sid. 49), den
typ av bilbarnstol som kan använ-
das och möjliga sittplatser för mon-
tering visas med symboler.
En bilbarnstol som rekommenderas
som lämplig för ditt barn kan även
väljas.
Se annars [Rekommenderade
bilbarnstolar och lämplighetstabell]
beträffande rekommenderade bil-
barnstolar. ( →sid. 51)
Kontrollera den valda bilbarnstolen
tillsammans med följande [Innan du
bekräftar lämpligheten av respek-
tive sittplats fö r bilbarnstolar].
VARNING
●Endast om det är absolut oundvik-
ligt kan en framåtvänd bilbarnstol pla-
ceras på framsätet. När du använder
en framåtvänd bilbarnstol på fram-
sätespassagerarplatsen ska du alltid
skjuta sätet så långt bakåt som möj-
ligt. Svåra eller livshotande skador
kan annars uppstå om krockkud-
darna skulle utlösas (blåsas upp).
●Låt inte ett barn luta huvudet eller
någon annan kroppsdel mot fram-
dörren eller mot den del av stolen,
främre eller bakre stolpen eller takets
sidolist varifrån si dokrockkuddar och
sidokrockgardiner utlöses även om
han/hon sitter i en bilbarnstol. Sido-
krockkuddar och si dokrockgardiner
blåses upp med våldsam kraft och
kan orsaka barnet svåra eller livs-
hotande skador.
●När en bälteskudde har monterats
ska du alltid kontrollera att axelrem-
men sitter tvärs över barnets axel.
Säkerhetsbältet får inte ligga mot
halsen, men det får inte heller sitta
så att det kan glida ned från axeln.
●Använd bilbarnstol som är lämplig
för barnets ålder och storlek, och
montera den på baksätet.
●Om förarstolen hi ndrar att en bil-
barnstol förankras ordentligt ska
bilbarnstolen placeras på baksä-
tets högra sida. ( →sid. 51, 57)
Lämpliga placeringar av
bilbarnstol (gäller ej länder
i Latinamerika)
OM12L25SE.book Page 47 Wednesday, January 30, 2019 6:57 PM

48
OM12L25SE1-2. Barn och säkerhet
■Innan du bekräftar lämplig-
heten av respektive sittplats
för bilbarnstolar
1 Kontrollera standarder för bil-
barnstolar.
Använd en bilbarnstol som upp-
fyller UN(ECE) R44
*1 eller
UN(ECE) R129
*1, 2.
Följande godkännandemärke
visas på bilbarnstolar som följer
standarden.
Kontrollera att ett godkännande-
märke finns på bilbarnstolen.
Exempel på nummer på standarder
som visas
Godkännandemärket UN(ECE)
R44
*3
Viktklassen för barnet som är
avsett för godkännandemärket
UN(ECE) R44 indikeras.
Godkännandemärket UN(ECE)
R129
*3
Klassen som baseras på bar-
nets längd, såväl som vikten för
ett godkännandemärke enligt UN (ECE) R129 visas.
2 Kontrollera bilbarnstolens kate-
gori.
Kontrollera godkännandemärket
på bilbarnstolen för vilka av föl-
jande kategorier bilbarnstolen är
lämplig.
Läs instruktionerna som med-
följde bilbarnstolen om du är
osäker, eller kontakta återförsäl-
jaren av bilbarnstolen.
• ”universal”
• ”semiuniversal”
• ”begränsad”
• ”fordonsspecifik”
*1: UN(ECE) R44 och UN(ECE) R129 är FN:s reglemente för bilbarnstolar.
*2: Bilbarnstolarna som nämns i tabel-len finns eventuellt inte utanför
EU-området.
*3: Märket som visas kan variera bero-ende på produkten.
OM12L25SE.book Page 48 Wednesday, January 30, 2019 6:57 PM

49
1
OM12L25SE 1-2. Barn och säkerhet
Trygghet och säkerhet
■Lämpligheten av respektive
sittplats för bilbarnstolar
*1: Flytta framsätet bakåt så långt det
går. Om passagerarsätet är försett
med funktion för höjdinställning ska
det höjas till det översta läget.
*2: Justera ryggstödets lutning till helt upprätt läge. Vid m ontering av fram-
åtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
*3: Om nackskyddet hindrar bilbarnsto- len ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det
översta läget.
*4: En framåtvänd bilbarnstol kan bara användas när den manuella i-/urkopp-
lingskontakten till framsätespassage-
rarens krockkudde är i inkopplat läge.
*5: Ej lämpligt för bilbarnstol med stöd-ben.
*1, 2, 3*4
*3
*3, 5
*3
Lämplig för ”universal” bilbarn-
stol som förankras med säker-
hetsbältet.
Lämplig för bilbarnstolar som
anges i tabellen för rekommen-
derade bilbarnstolar och lämp-
lighet ( →sid. 51)
Lämplig för i-Size- och ISOFIX-
bilbarnstolar.
Inkluderar en fästpunkt med
övre rem.
Använd aldrig en bakåtvänd
bilbarnstol i framsätet om den
manuella i-/urkopplingskontak-
ten till framsätespassagerarens
krockkudde är på.
OM12L25SE.book Page 49 Wednesday, January 30, 2019 6:57 PM

50
OM12L25SE1-2. Barn och säkerhet
■Detaljerad information om montering av bilbarnstolar
ISOFIX-systemen är uppdelade i olika ”fästen”. Bilbarnstolen kan användas
på sittplatserna för ”fäste,” som nämns i tabellen ovan. Se följande tabell
beträffande typ av ”fäste”.
Om din bilbarnstol inte har en typ av ”fäste” (eller om du inte hittar informa-
tion i tabellen nedan), se ”fordonslistan” för din bilbarnstol för uppgifter om
lämplighet, eller kontakta leverantören av din bilbarnstol.
Stolens placering
Sittplatsens nummerManuell i-/urkopp-
ling av krockkudde
PÅAV
Sittplatsen lämplig för
universal med säkerhets- bälte (Ja/Nej)Ja
Endast
framåtvänd
JaJaJaJa
Sittplats för i-Size (Ja/Nej)NejNejJaNejJa
Sittplats som är lämplig för liggande montering (L1/L2/Nej)
NejNejNejNejNej
Lämplig för bakåtvänd mon-tering (R1/R2/X/R2/R3/Nej)NejNejR1, R2X, R2NejR1, R2X, R2
Lämplig för framåtvänd mon- tering (F2X/F2/F3/Nej)NejNejF2X, F2, F3NejF2X, F2, F3
Lämplig för bälteskudde (B2/B3/Nej)NejNejB2, B3NejB2, B3
FästeBeskrivning
F3Framåtvända bilbarnstolar med full höjd
F2Framåtvända bilbarnstolar med reducerad höjd
F2XFramåtvända bilbarnstolar med reducerad höjd
R3Bakåtvända bilbarnstolar i standardstorlek
R2Bakåtvända bilbarnstolar med reducerad storlek
R2XBakåtvända bilbarnstolar med reducerad storlek
R1Bakåtvänt babyskydd
OM12L25SE.book Page 50 Wednesday, January 30, 2019 6:57 PM
