sensor TOYOTA COROLLA HATCHBACK 2019 Instructieboekje (in Dutch)

311
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
●Als in de volgende situaties de situatie is gewijzigd (of enige tijd met de auto is gere-
den) en wordt gesignaleerd dat weer aan de normale werkingsvoor
waarden wordt vol-
daan, verdwijnt de melding en werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
• Als de temperatuur rondom de camera voor niet binnen het werki ngsbereik ligt, bijvoor-
beeld doordat de auto in de zon of een zeer koude omgeving staa t
• Als de camera voor geen objecten voor de auto kan detecteren, zoals 's nachts op een onverlichte weg, bij sneeuw, bij mist of als er fel licht in de camera voor schijnt

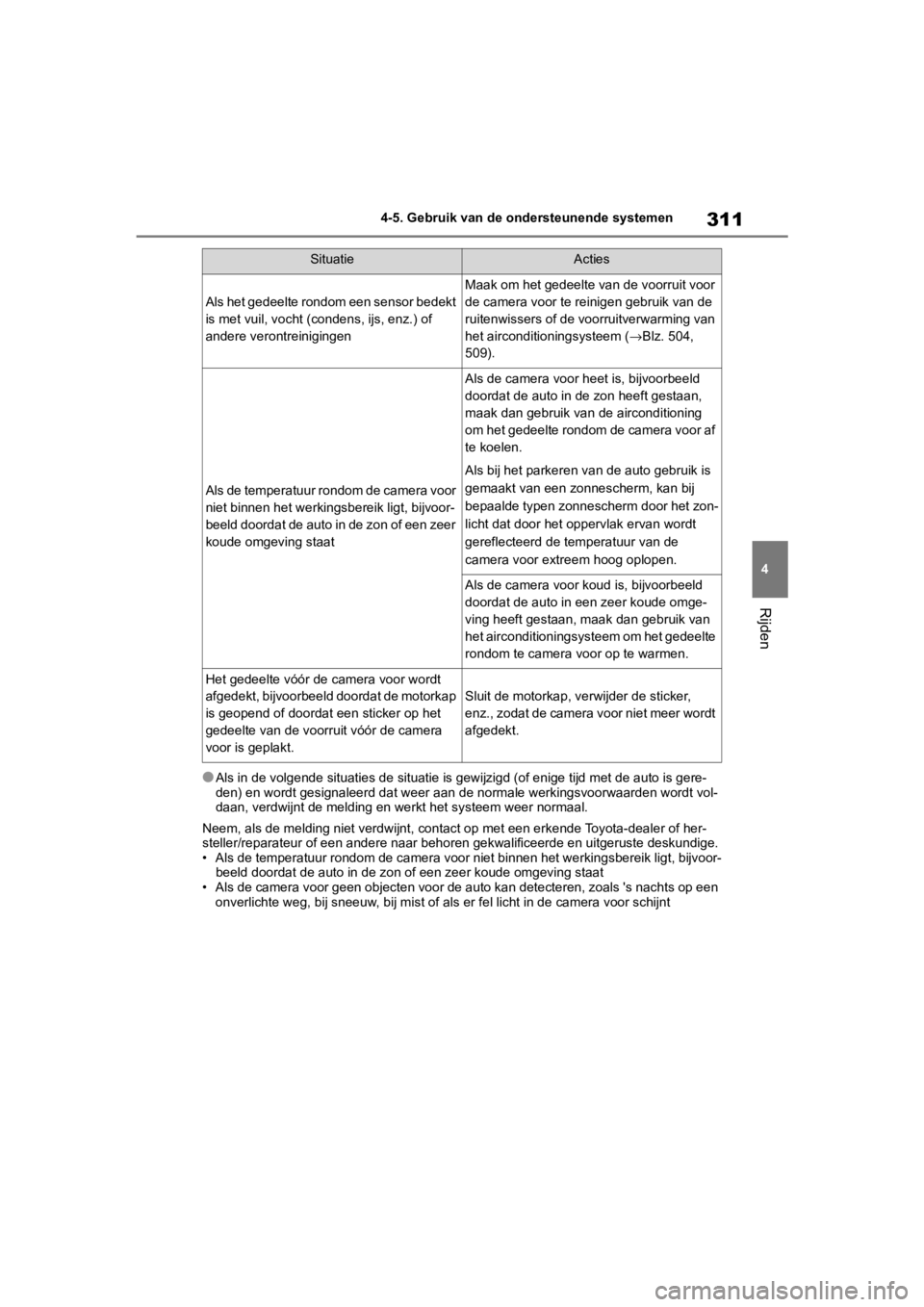

SituatieActies
Als het gedeelte rondom een sensor bedekt
is met vuil, vocht (condens, ijs, enz.) of
andere verontreinigingen
Maak om het gedeelte van de voorruit voor
de camera voor te reinigen gebruik van de
ruitenwissers of de voorruitverwarming van
het airconditioningsysteem (→Blz. 504,
509).
Als de temperatuur rondom de camera voor
niet binnen het werkingsbereik ligt, bijvoor-
beeld doordat de auto in de zon of een zeer
koude omgeving staat
Als de camera voor heet is, bijvoorbeeld
doordat de auto in de zon heeft gestaan,
maak dan gebruik van de airconditioning
om het gedeelte rondom de camera voor af
te koelen.
Als bij het parkeren van de auto gebruik is
gemaakt van een zonnescherm, kan bij
bepaalde typen zonnescherm door het zon-
licht dat door het oppervlak ervan wordt
gereflecteerd de temperatuur van de
camera voor extreem hoog oplopen.
Als de camera voor koud is, bijvoorbeeld
doordat de auto in een zeer koude omge-
ving heeft gestaan, maak dan gebruik van
het airconditioningsysteem om het gedeelte
rondom te camera voor op te warmen.
Het gedeelte vóór de camera voor wordt
afgedekt, bijvoorbeeld doordat de motorkap
is geopend of doordat een sticker op het
gedeelte van de voorruit vóór de camera
voor is geplakt.
Sluit de motorkap, verwijder de sticker,
enz., zodat de camera voor niet meer wordt
afgedekt.
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 311 Thursday, November 8, 2018 10:31 AM

314
COROLLA_TMUK_EE4-5. Gebruik van de ond
ersteunende systemen
■In-/uitschakelen van het
Pre-Crash Safety-systeem
Het Pre-Crash Safety-systeem kan
worden ingeschakeld/uitgeschakeld
via ( →Blz. 659) van het
multi-informatiedisplay.
Het systeem wordt iede re keer wanneer
het contact AAN wordt gezet automatisch
ingeschakeld.
Als het systeem word t uitgeschakeld,
gaat het waarschuwingslampje PCS
branden en wordt er een melding weer-
gegeven op het multi-informatiedisplay.
■ Wijzigen van de timing van de
Pre-Crash-waarschuwing
De timing van de Pre-Crash-waar-
schuwing kan worden gewijzigd via
(→Blz. 659) van het multi-infor-
matiedisplay.
De instelling van de timing van de waar-
schuwing blijft behouden als het contact UIT
wordt gezet. Als het Pre-Crash Safety-sys-
teem echter is uitgeschakeld en weer is
ingeschakeld, wordt de timing weer inge-
steld op de standaardinstelling (gemiddeld).
1 Vroeg
2 Gemiddeld
Dit is de standaardinstelling.
3Laat
WAARSCHUWING
●Als niet op een stabiele wijze kan
worden gereden met de auto, bijvoor-
beeld als hij betrokken is geweest bij
een ongeval of als er storingen zijn
●Als sportief met de auto wordt gere-
den of als op onverharde wegen
wordt gereden
●Als de banden niet de juiste banden-
spanning hebben
●Als de banden zeer versleten zijn
●Als er een andere maat banden dan
voorgeschreven is gemonteerd
●Als er sneeuwkettingen zijn aange-
bracht
●Wanneer er een compact reservewiel
is gemonteerd of een bandenrepara-
tieset is gebruikt
●Als er tijdelijk uitrusting (sneeuw-
ploeg, enz.) die de radarsensor of de
camera voor kan hinderen op de auto
is geplaatst
Wijzigen van instellingen
van het Pre-Crash
Safety-systeem
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 314 Thursday, November 8, 2018 10:31 AM

317
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
• Bij het rijden op een weg omringd door
een constructie, zoals een tunnel of een
stalen brug
• Als er zich metalen objecten (putdeksel,
staalplaat, enz.), opstaande randen of
uitstekende delen voor uw auto bevin-
den
• Wanneer onder een object (verkeers- bord, billboard, enz.) door wordt gere-
den
• Bij het naderen van een slagboom van een elektronische tolpoort, slagboom bij
een parkeerterrein of andere afschei-
ding die open en dicht gaat
• Bij het wassen van de auto in een was- straat
• Bij het rijden door of onder objecten die
in contact kunnen komen met uw auto,
zoals hoog gras, boomtakken of een
spandoek
• Bij het rijden door stoom of rook
• Wanneer dicht bij een object wordt gere- den dat radiogolven weerkaatst, zoals
een grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een televisiezendmast, radiozender, elektri-
citeitscentrale of andere locatie waar
sterke radiogolven of elektromagneti-
sche velden aanwezig zijn
■Situaties waarin het systeem moge-
lijk niet goed werkt
●In sommige situaties, zoals onder-
staande, wordt een object mogelijk niet
gesignaleerd door de radarsensor en de camera voor, waardoor het systeem niet
goed werkt:
• Wanneer een signaleerbaar object uw auto nadert
• Wanneer uw auto of een signaleerbaar object een schommelende beweging
maakt
• Als een signaleerbaar object een abrupte beweging maakt (zoals een uit-
wijkmanoeuvre, plotseling versnellen of
afremmen)
• Wanneer uw auto een signaleerbaar object snel nadert
• Wanneer een signaleerbaar object zich niet direct voor uw auto bevindt
• Wanneer een signaleerbaar object zich vlak bij bijvoorbeeld een muur, hek,
vangrail, putdeksel, voertuig of stalen
rijplaat bevindt
• Wanneer een signaleerbaar object zich
onder een constructie bevindt
• Wanneer een signaleerbaar object
gedeeltelijk verborgen is achter een
object zoals een groot stuk bagage, een
paraplu of een vangrail
• Wanneer zich meerdere signaleerbare objecten dicht bij elkaar bevinden
• Als de zon of ander licht rechtstreeks op
een signaleerbaar object schijnt
• Wanneer een signaleerbaar object wit is en er extreem licht uitziet
• Wanneer een signaleerbaar object bijna dezelfde kleur heeft of even licht is als
zijn omgeving
• Wanneer een signaleerbaar object uw auto afsnijdt of plotseling opduikt voor
uw auto
• Als de voorzijde van uw auto wordt geraakt door water, sneeuw, stof, enz.
• Wanneer een zeer fel licht, bijvoorbeeld
de zon of de koplampen van tegemoet-
komend verkeer, rechtstreeks in de
camera voor schijnt
• Bij het naderen van de zijkant of voor- kant van een voorligger
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 317 Thursday, November 8, 2018 10:31 AM

318
COROLLA_TMUK_EE4-5. Gebruik van de ond
ersteunende systemen
• Als de voorligger een motorfiets is
• Als de voorligger smal is, zoals een scootmobiel
• Als een voorligger een smalle achter-
zijde heeft, zoals een onbeladen vracht-
wagen
• Als een voorligger een lage achterzijde
heeft, zoals een oprijwagen
• Als een voorligger een extreem grote bodemvrijheid heeft
• Als een voorligger een lading vervoert die uitsteekt voorbij de achterbumper
• Als de voorligger een onregelmatige vorm heeft, zoals een tractor of een
zijspan
• Als de voorligger een kinderfiets, een fiets met bepakking, een fiets met
iemand achterop of een fiets met een
bijzondere vorm (fiets met een kinder-
zitje, tandem enz.) is
• Als een voetganger of de rijhoogte van een fietser korter is dan ongeveer 1 m of
langer is dan ongeveer 2 m
• Als een voetganger of fietser breed val- lende kleding (regenjas, lange rok enz.)
draagt, waardoor zijn of haar silhouet
onduidelijk wordt
• Als een voetganger vooroverbuigt of gehurkt zit of een fietser vooroverbuigt
• Als een voetganger of fietser zich snel voortbeweegt
• Als een voetgangers een wandelwagen-
tje, rolstoel, fiets of ander voertuig voort-
duwt • Bij slecht weer zoals bij hevige regen,
mist, sneeuw of een zandstorm
• Bij het rijden door stoom of rook
• Als er weinig omgevingslicht is, zoals tij-
dens de schemering, of 's nachts of in
een tunnel, waardoor een signaleerbaar
object bijna dezelfde kleur lijkt te hebben
als zijn omgeving
• Bij het rijden in een omgeving waarbij de helderheid van het omgevingslicht plot-
seling verandert, zoals bij het in- of uitrij-
den van een tunnel
• Nadat de motor gestart is, is er gedu-
rende een bepaalde tijd niet met de auto
gereden
• Bij het afslaan naar links/rechts en
gedurende een paar seconden na het
afslaan naar links/rechts
• Bij het rijden in een bocht en een paar
seconden na het rijden in een bocht
• Als uw auto in een slip raakt
• Wanneer de voorzijde van de auto is
verhoogd of verlaagd
• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camera voor blokkeert
• Er wordt met extreem hoge snelheden gereden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camera voor niet goed is uitgelijnd
●In sommige situaties, zoals de onder-
staande, kan wellicht onvoldoende rem-
kracht worden gerealiseerd, waardoor
het systeem mogelijk niet goed werkt:
• Als de remfuncties niet optimaal kunnen functioneren, bijvoorbeeld doordat
onderdelen van het remsysteem
extreem koud of warm, of nat zijn
• Als de auto niet goed wordt onderhou- den (extreem versleten remdelen of
banden, onjuiste bandenspanning, enz.)
• Als er met de auto gereden wordt op grind of een andere gladde ondergrond
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 318 Thursday, November 8, 2018 10:31 AM

337
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
■
Weergave instrumentenpaneel
Multi-informatiedisplay
Ingestelde snelheid
Controlelampjes ■
Bedieningsschakelaars
Afstandsschakelaar
Schakelaar +RES
Cruise control-hoofdschakelaar
Uitschakeltoets
Schakelaar -SET
Dynamic Radar Cruise
Control met volledig
snelheidsbereik
*
Wanneer de afstandsregelmo-
dus is ingeschakeld, accelereert,
decelereert en stopt de auto
automatisch overeenkomstig de
veranderingen in snelheid van
de voorligger, zelfs wanneer het
gaspedaal niet wordt ingetrapt.
In de constante-snelheidsregel-
modus rijdt de auto met een con-
stante snelheid.
Gebruik de Dynamic Radar
Cruise Control met volledig snel-
heidsbereik op autowegen en
snelwegen.
 Afstandsregelmodus
(→Blz. 340)
 Constante-snelheidsregelmo-
dus ( →Blz. 344)
Systeemonderdelen
WAARSCHUWING
■Voordat u de Dynamic Radar
Cruise Control met volledig snel-
heidsbereik gebruikt
●Voor veilig rijden is alleen de bestuur-
der verantwoordelijk. Vertrouw niet
alleen op het systeem en rijd voor-
zichtig door altijd goed op de omge-
ving te letten.
●De Dynamic Radar Cruise Control
met volledig snelheidsbereik biedt
ondersteuning bij het rijden om de
bestuurder te ontlasten. Er zijn echter
grenzen aan de geboden ondersteu-
ning.
Lees de hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet blinde-
lings op dit systeem en rijd altijd voor-
zichtig.
• Omstandigheden waarin de sensor voorliggers mogelijk niet op de juiste
manier signaleert: →Blz. 346
• Omstandigheden waaronder de afstandsregelmodus mogelijk niet
goed werkt: →Blz. 347
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 337 Thursday, November 8, 2018 10:31 AM

339
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
WAARSCHUWING
●Op invoegstroken van autowegen en
snelwegen
●Als de weersomstandigheden zo
slecht zijn dat ze een juiste signale-
ring door de sensoren onmogelijk
zouden kunnen maken (mist, sneeuw,
zandstorm, zware regenval, enz.)
●Als er regen, sneeuw, enz. op de
voorzijde van de radar of de camera
voor zit
●In verkeersomstandigheden waarbij
herhaaldelijk accelereren en decele-
reren noodzakelijk is
●Bij het rijden met een aanhangwagen
of tijdens het slepen in een noodgeval
●Als er vaak een naderingswaarschu-
wing hoorbaar is
COROLLA(TMUK)_OM_Europe_OM12L
25E.book Page 339 Thursday, November 8, 2018 10:31 AM

340
COROLLA_TMUK_EE4-5. Gebruik van de ond
ersteunende systemen
In deze modus registreert een radar of er binnen ongeveer 100 m eter voor u
een voertuig rijdt. Deze sensor wordt tevens gebruikt om de afstand tussen uw
auto en de voorligger te berekenen en een geschikte afstand tussen uw auto en
de voorligger te handhaven. De gewenste tussenafstand kan teven s met de
afstandsschakelaar worden ingesteld.
Bij het afdalen van een helling kan de tussenafstand korter wor den.
Voorbeeld van het rijden met een constante snelheid
Wanneer er geen voorliggers zijn
De auto rijdt met de snelheid die door de bestuurder is ingesteld.
Voorbeeld van deceleratie en het volgen van een auto
Wanneer een voorligger langzamer rijdt dan de ingestelde snelhe id
Als er een voorligger wordt gesignaleerd, verlaagt het systeem automatisch de snelheid
van uw auto. Als de snelheid nog meer moet worden gereduceerd, schakelt het systeem
het remsysteem in (de remlicht en gaan dan branden). Het systeem regelt de snelheid
van de auto zo dat de afstand die de bestuurder heeft ingesteld tot de voorligger gehand-
haafd blijft. Als het systeem de snelheid niet genoeg kan verla gen om een veilige afstand
tot de voorligger te creëren, kl inkt er een naderingswaarschuwi ng.
Wanneer uw voorligger stopt, stopt uw auto ook (de auto wordt door het systeem stilge-
zet). Als uw voorligger begint te rijden, wordt het rijden met de volgregeling hervat wan-
neer u op de schakelaar +RES drukt of het gaspedaal intrapt (be diening om weg te
rijden). Als de bediening om weg te rijden niet wordt uitgevoer d, zorgt de regeling van
het systeem ervoor dat uw auto stil blijft staan.
Als u de richtingaanwijzers inschakelt en bij een rijsnelheid v an 80 km/h of hoger een rij-
strook naar links opschuift, zal de auto snel accelereren zodat een voertuig op de rij-
strook rechts van u sneller kan worden ingehaald.
Rijden in de afstandsregelmodus
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 340 Thursday, November 8, 2018 10:31 AM

345
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden

Wanneer de op dat moment inge-
stelde snelheid lager is dan de
herkende snelheidslimiet
Houd de schakelaar +RES ingedrukt.
Wanneer de op dat moment inge-
stelde snelheid hoger is dan de
herkende snelheidslimiet
Houd de schakelaar -SET ingedrukt.
U kunt de Dynamic Radar Cruise
Control met Road Sign Assist inscha-
kelen/uitschakelen via op het
multi-informatiedisplay. ( →Blz. 123)
■De Dynamic Radar Cruise Control
met volledig snelheidsbereik kan
worden gebruikt als
●De selectiehendel in stand D staat.
●De gewenste snelheid kan worden inge-
steld wanneer de rijsnelheid ongeveer
30 km/h of hoger is.
(Als de snelheid echter wordt ingesteld
terwijl de rijsnelheid lager is dan onge-
veer 30 km/h, wordt de snelheid inge-
steld op ongeveer 30 km/h.)
■Accelereren na het instellen van de
rijsnelheid
Bedien het gaspedaal om te accelereren.
Na het accelereren gaat de auto weer rij-
den met de ingestelde snelheid. Als de
afstandsregelmodus is ingeschakeld,
neemt de rijsnelheid echter mogelijk af tot
onder de ingestelde snelheid, zodat de
afstand tot de voorligger gehandhaafd
blijft.
■Als de auto stopt tijdens rijden met
de volgregeling
●Door op de schakelaar +RES te drukken
terwijl de voorligger stopt, wordt, als de
voorligger begint te rijden, binnen onge-
veer 3 seconden nadat op de schake-
laar is gedrukt het rijden met de
volgregeling hervat.
●Als de voorligger binnen 3 seconden
nadat uw auto is gestopt begint te rijden,
wordt het rijden met de volgregeling her-
vat.
■Automatisch uitschakelen van de
afstandsregelmodus
De afstandsregelmodus wordt automatisch
uitgeschakeld in de volgende situaties.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde
periode geactiveerd.
●Wanneer de VSC of TRC wordt uitge-
schakeld.
●De sensor kan niet goed signaleren
omdat hij ergens door bedekt is.
●Pre Crash Brake-functie is geactiveerd.
●De parkeerrem is geactiveerd.
●De auto wordt door het systeem stilge-
zet op een steile helling.
Inschakelen/uitschakelen
Dynamic Radar Cruise
Control met Road Sign Assist
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 345 Thursday, November 8, 2018 10:31 AM

346
COROLLA_TMUK_EE4-5. Gebruik van de ond
ersteunende systemen
●Als de auto door het systeem is stilge-
zet, wordt het volgen van de voorligger
in de volgende gevallen niet hervat:
• De bestuurder draagt geen veiligheids-
gordel.
• Het bestuurdersportier wordt geopend.
• De auto heeft ongeveer 3 minuten stil-
gestaan.
Als de afstandsregelmodus om een
andere dan de hierboven genoemde rede-
nen automatisch uitgeschakeld wordt, kan
er een storing in het systeem aanwezig
zijn. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■Automatisch uitschakelen van de
constante-snelheidsregelmodus
De constante-snelheidsregelmodus wordt
automatisch uitgeschakeld in de volgende
situaties:
●Actuele rijsnelheid zakt tot meer dan
ongeveer 16 km/h onder de ingestelde
rijsnelheid.
●Werkelijke rijsnelheid zakt onder onge-
veer 30 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde
periode geactiveerd.
●Wanneer de VSC of TRC wordt uitge-
schakeld.
●Pre Crash Brake-functie is geactiveerd.
Als de constante-snelheidsregelmodus om
een andere dan de hierboven genoemde
redenen automatisch uitgeschakeld wordt,
kan er een storing in het systeem aanwe-
zig zijn. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■De Dynamic Radar Cruise Control
met Road Sign Assist werkt mogelijk
niet goed wanneer
De Dynamic Radar Cruise Control met
Road Sign Assist werkt mogelijk niet goed
in situaties waarbij de RSA mogelijk niet
goed werkt of niet goed signaleert
( → Blz. 366). Controleer daarom, wanneer
u deze functie gebruikt, het weergegeven
verkeersbord met de snelheidslimiet. In de onderstaande gevallen wordt de
ingestelde snelheid mogelijk niet gewijzigd
in de herkende snelheidslimiet door het
ingedrukt houden van de schakelaar
+RES/-SET:
●Als er geen informatie over de snel-
heidslimiet beschikbaar is
●Wanneer de herkende snelheidslimiet
gelijk is aan de ingestelde snelheid
●Wanneer de herkende snelheidslimiet
buiten het snelheidsbereik van het
Dynamic Radar Cruise Control-systeem
ligt
■Werking van de remmen
Er kan een geluid van de remmen hoor-
baar zijn en de reactie van het rempedaal
kan veranderen, maar dit duidt niet op een
storing.
■Waarschuwingsmeldingen en zoe-
mers voor de Dynamic Radar Cruise
Control met volledig snelheidsbereik
Waarschuwingsmeldingen en zoemers
worden gebruikt om een systeemstoring
aan te geven of om de bestuurder te infor-
meren dat hij tijdens het rijden extra moet
opletten. Lees de op het multi-informatie-
display weergegeven waarschuwingsmel-
ding en volg de aanwijzingen op.
(→ Blz. 310, 608)
■Omstandigheden w aarin de sensor
voorliggers mogelijk niet op de juiste
manier signaleert
Bedien in onderstaande gevallen en
afhankelijk van de omstandigheden het
rempedaal wanneer het systeem onvol-
doende decelereert of bedien het gaspe-
daal wanneer moet worden geaccelereerd.
Omdat de sensor deze voertuigen wellicht
niet op de juiste manier signaleert, wordt
er mogelijk geen naderingswaarschuwing
(→ Blz. 343) gegeven.
●Auto's die plotseling voor u invoegen
●Auto's die met lage snelheden rijden
●Auto's die niet op dezelfde rijstrook rij-
den
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 346 Thursday, November 8, 2018 10:31 AM

347
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
●Voertuigen met een relatief kleine ach-
terzijde (aanhangwagens zonder lading,
enz.)
●Motorfietsen die op dezelfde rijstrook rij-
den
●Als door omringend verkeer opgewor-
pen water of sneeuw de signalering door
de sensor hindert
●Als de achterzijde van de auto ver inge-
zakt is (omdat er zware lading in de
bagageruimte vervoerd wordt, enz.)
●De voorligger heeft een extreem grote
bodemvrijheid
■Omstandigheden waaronder de
afstandsregelmodus mogelijk niet
goed werkt
Bedien indien nodig in onderstaande
gevallen het rempedaal (of, afhankelijk
van de situatie, het gaspedaal).
Doordat de sensor voorliggers mogelijk
niet op de juiste manier signaleert, werkt
het systeem mogelijk niet goed.
●Als de weg erg bochtig is of de rijstroken
erg smal zijn
●Als u veelvuldig stuurcorrecties moet uit-
voeren of frequent van rijstrook wisselt
●Als uw voorligger plotseling decelereert
●Als u op een weg rijdt die wordt omge-
ven door een constructie, zoals in een
tunnel of op een ijzeren brug
●Als de rijsnelheid afneemt tot de inge-
stelde snelheid na acceleratie van de
auto door intrappen van het gaspedaal.
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 347 Thursday, November 8, 2018 10:31 AM
