630
COROLLA_TMUK_EE8-2. Stappen die genomen moe
ten worden in noodgevallen
Draai bij het vervangen van een wiel met
een lichtmetalen velg door een wiel met
een stalen velg (inclusief een compact
reservewiel) de wielmoeren verder tot het
tapse gedeelte aan ligt tegen de velg .
Draai bij het vervangen van een wiel met
lichtmetalen velg door een wiel met een
lichtmetalen velg de wielmoeren tot de
sluitringen contact maken met de velg .
3 Laat de auto zakken.
4 Draai iedere moer twee of drie
keer aan in de volgorde die in de
afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
5Berg het wiel met de lekke band,
de krik en het gereedschap op.
■Het volwaardige reservewiel
●Auto's met een bandenspanningswaar-
schuwingssysteem: Het volwaardige
reservewiel heeft een aanduiding “Tem-
porary use only” (alleen voor tijdelijk
gebruik) op de buitenzijde van het wiel.
Gebruik het volwaardige reservewiel
alleen tijdelijk en alleen in noodgevallen.
●Controleer de bandenspanning van het
volwaardige reservewiel. ( →Blz. 655)
■Het compacte reservewiel
●Op de band van het compacte reserve-
wiel staat aan de zijkant de aanduiding
TEMPORARY USE ONLY (alleen voor
tijdelijk gebruik). Gebruik het compacte
reservewiel alleen tijdelijk en alleen in
noodgevallen.
●Controleer de bandenspanning van het
compacte reservewiel. ( →Blz. 655)
■Bij gebruik van het compacte reser-
vewiel
De auto ligt lager op de weg als het com-
pacte reservewiel is gemonteerd dan wan-
neer er gereden wordt met de
standaardbanden.
■Nadat de band verwisseld is (auto's
met bandenspan ningswaarschu-
wingssysteem)
Het bandenspanningswaarschuwingssys-
teem moet worden gereset. ( →Blz. 570)
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 630 Thursday, November 8, 2018 10:31 AM

631
8
COROLLA_TMUK_EE 8-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
■Bij gebruik van het reservewiel
(auto's met bandenspanningswaar-
schuwingssysteem)
Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en -zen-
der, waardoor een te lage bandenspan-
ning hiervan niet wordt aangegeven door
het bandenspanningswaarschuwingssys-
teem. Verder zal, als u het reservewiel
monteert nadat het waarschuwingslampje
voor een lage bandenspanning is gaan
branden, dit lampje blijven branden.
■Als uw auto een lekke voorband krijgt
op een weg die bedekt is met sneeuw
of ijs
Vervang een van de achterwielen van de
auto door het compacte reservewiel. Voer
onderstaande stappen uit en monteer
sneeuwkettingen op de voorwielen:
1 Vervang het wiel links of rechts achter
door het compacte reservewiel.
2 Vervang het wiel met de lekke voor-
band door het wiel dat van de achter-
zijde afkomstig is.
3 Monteer sneeuwkettingen op de voor-
wielen.
■Monteren wieldop (indien aanwezig)
Breng de uitsparing in de wieldop in lijn
met het ventieldopje zoals aangegeven in
de afbeelding.
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 631 Thursday, November 8, 2018 10:31 AM

632
COROLLA_TMUK_EE8-2. Stappen die genomen moe
ten worden in noodgevallen

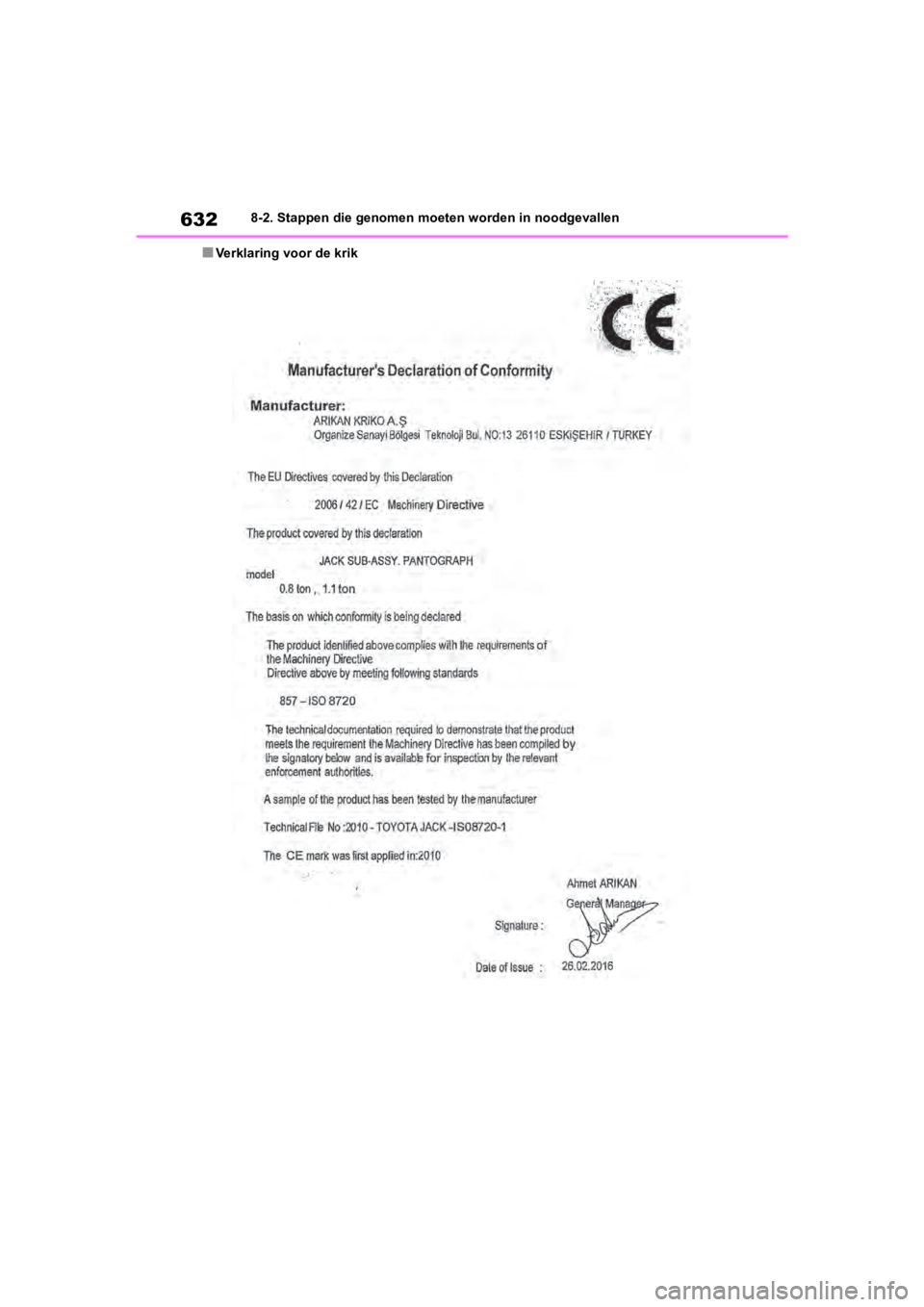

■Verklaring voor de krik
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 632 Thursday, November 8, 2018 10:31 AM

633
8
COROLLA_TMUK_EE 8-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
WAARSCHUWING
■Bij gebruik van het normale reser-
vewiel
●Vervang het reservewiel zo snel
mogelijk door een wiel met een stan-
daardband.
●Vermijd plotseling accelereren,
abrupte stuuracties, plotseling rem-
men en schakelhandelingen die een
plotselinge motorremwerking veroor-
zaken.
■Bij gebruik van het compacte
reservewiel
●Houd er rekening mee dat het reser-
vewiel speciaal ontworpen is voor
gebruik onder uw auto. Gebruik uw
reservewiel daarom niet onder een
andere auto.
●Monteer niet gelijktijdig meer dan één
compact reservewiel onder uw auto.
●Vervang het reservewiel zo snel
mogelijk door een wiel met een stan-
daardband.
●Vermijd plotseling accelereren,
abrupte stuuracties, plotseling rem-
men en schakelhandelingen die een
plotselinge motorremwerking veroor-
zaken.
■Bij gebruik van het compacte
reservewiel
Het kan voorkomen dat de rijsnelheid
niet goed wordt weergegeven en dat de
volgende systemen niet goed werken:
• ABS en Brake Assist
•VSC
•TRC
• Automatic Hi gh Beam-systeem
(indien aanwezig)
• AHS (Adaptive High Beam-systeem) (indien aanwezig)
• Cruise control (indien aanwezig)
• Dynamic Radar Cruise Control met volledig snelheidsbereik (indien aan-
wezig)
• Dynamic Radar Cruise Control (indien aanwezig)
•EPS
• Trailer Sway Control (indien aanwe- zig)
• PCS (Pre-Crash Safety-systeem) (indien aanwezig)
• LTA (Lane Tracing Assist) (indien aanwezig)
• LDA (Lane Departure Alert met stuur- regeling) (indien aanwezig)
• Bandenspanningswaarschuwingssys- teem (indien aanwezig)
• Toyota Parking Assist-sensor (indien aanwezig)
• PKSB (Parking Support Brake) (indien aanwezig)
• BSM (Blind Spot Monitor) (indien aan- wezig)
• Rear View Monitor-systeem (indien aanwezig)
• S-IPA (Simple Intelligent Parking Assist-systeem) (indien aanwezig)
• Navigatiesysteem (indien aanwezig)
■Snelheidsbeperki ng bij gebruik
van het compact e reservewiel
Rijd niet harder dan 80 km/h als er een
compact reservewiel onder de auto is
gemonteerd.
Het compacte reservewiel is niet ont-
worpen voor gebruik bij hoge snelhe-
den. Het niet opvolgen van deze
voorzorgsmaatregel kan leiden tot een
ongeval en ernstig letsel.
■Na gebruik van gereedschap en
krik
Controleer voor het rijden of het gereed-
schap en de krik weer goed zijn opge-
borgen en bevestigd. Dit om te
voorkomen dat een van deze voorwer-
pen bij een aanrijding of bij hard rem-
men letsel veroorzaakt.
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 633 Thursday, November 8, 2018 10:31 AM

634
COROLLA_TMUK_EE8-2. Stappen die genomen moe
ten worden in noodgevallen
Een van de onderstaande punten kan
het probleem veroorzaken:
Er is mogelijk onvoldoende brand-
stof aanwezig in de tank. Vul de
brandstoftank.
 De motor kan verzopen zijn. Pro-
beer nogmaals de motor te starten
en volg daarbij de juiste startpro-
cedures. ( →Blz. 264, 265)
 Er kan een storing aanwezig zijn in
de startblokkering. ( →Blz. 86)
Een van de onderstaande punten kan
het probleem veroorzaken:
 De accu kan te ver ontladen zijn.
(→Blz. 638)
 De accuklemmen kunnen loszit-
ten of gecorrodeerd zijn.
(→Blz. 556)
OPMERKING
■Rijd voorzichtig over oneffenheden
in het wegdek heen als het com-
pacte reservewiel onder de auto
gemonteerd is.
De auto ligt lager op de weg als het
compacte reservewiel is gemonteerd
dan wanneer er gereden wordt met de
standaardbanden. Wees voorzichtig bij
het rijden over slechte wegen.
■Rijden met sneeuwkettingen en het
compacte reservewiel
Monteer geen sneeuwketting op het
compacte reservewiel. De sneeuwket-
ting kan de carrosserie beschadigen en
het rijgedrag in negatieve zin beïnvloe-
den.
■Bij het vervangen van banden
(auto's met bandenspanningswaar-
schuwingssysteem)
Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspan-
ningssensoren en -zenders contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige, omdat de bandenspan-
ningssensoren en -zenders beschadigd
kunnen raken als er niet voorzichtig
mee wordt omgegaan.
■Voorkomen van schade aan de
bandenspanningssensoren en
-zenders (auto's met bandenspan-
ningswaarschuwingssysteem)
Als een band is gerepareerd met ban-
denreparatievloeistof, werken de ban-
denspanningssensor en -zender
mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel
mogelijk contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. Ver-
vang bij het vervangen van de band de
bandenspanningssensor en -zender.
(→ Blz. 569)
Als de motor niet wil
aanslaan
Als de motor niet wil aanslaan
terwijl wel de juiste startproce-
dures zijn gevolgd ( →Blz. 264,
265), kan dat de volgende oorza-
ken hebben:
De motor slaat niet aan
terwijl de startmotor wel
normaal werkt.
De startmotor draait
langzaam rond, de
interieurverlichting en de
koplampen gaan zwakker
branden of de claxon maakt
geen of weinig geluid.
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 634 Thursday, November 8, 2018 10:31 AM

635
8
COROLLA_TMUK_EE 8-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
Het startsysteem van de motor is
mogelijk defect als gevolg van een
elektrische storing, zoals een ontla-
den batterij van de elektronische
sleutel of een defecte zekering. Er
bestaat echter een tijdelijke maatre-
gel om de motor te starten.
(→Blz. 635)
Een van de onderstaande punten kan
het probleem veroorzaken:
 De accu kan te ver ontladen zijn.
(→Blz. 638)
 Een of beide accuklemmen zit(ten)
los. ( →Blz. 556)
 Er kan een storing aanwezig zijn in
het stuurslotsysteem.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige als het pro-
bleem niet verholpen kan worden of als
de reparatieprocedure niet bekend is.
Als de motor niet start maar de start-
knop normaal werkt, kan de motor
aan de hand van de volgende stap-
pen voorlopig worden gestart.
Gebruik deze startprocedure alleen in
noodgevallen.
1 Trek de parkeerremschakelaar
omhoog en controleer of de par-
keerrem is geactiveerd.
(→Blz. 277)
Het waarschuwingslampje van de par-
keerrem gaat branden.
2 Controleer of de selectiehendel in
stand P (Multidrive CVT) of de
neutraalstand (handgeschakelde
transmissie) staat.
3 Zet het contact in stand ACC.
4 Houd de startknop ongeveer 15
seconden ingedrukt terwijl u het
rempedaal (Multidrive CVT) of het
koppelingspedaal (handgescha-
kelde transmissie) stevig ingetrapt
houdt.
Ook als de auto aan de hand van deze
stappen kan worden gestart, kan er een
storing in het systeem zijn. Laat de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
De startmotor draait niet
(auto's met Smart
entry-systeem en startknop)
De startmotor draait niet, de
interieurverlichting en de
koplampen gaan niet aan of
de claxon maakt geen
geluid.
Noodstartfunctie (auto's met
Smart entry-systeem en
startknop)
M12L25toeuenvhch08.fm Page 63 5 Tuesday, January 15, 2019 1:37 PM

636
COROLLA_TMUK_EE8-2. Stappen die genomen moe
ten worden in noodgevallen
■Als de elektronische sleutel niet goed
werkt
●Controleer of het Smart entry-systeem
met startknop niet is uitgeschakeld via
de persoonlijke voorkeursinstellingen. Is
de functie uitgeschakeld, schakel hem
dan in. (Systemen met mogelijkheden
voor persoonlijke voorkeursinstellingen:
→Blz. 659)
●Controleer of de energiebespaarmodus
is ingeschakeld. Is de functie ingescha-
keld, schakel hem dan uit. ( →Blz. 195)
Als u uw sleutels
verliest
Een erkende Toyota-dealer of
hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige
kan nieuwe originele sleutels
maken met behulp van de
andere sleutel (auto's zonder
Smart entry-systeem en start-
knop) of de mechanische sleu-
tel (auto's met Smart
entry-systeem en startknop) en
het sleutelnummer op uw plaatje
met sleutelnummer.
Bewaar het plaatje met het sleu-
telnummer op een veilige plaats
buiten de auto, bijvoorbeeld in
uw portemonnee.
OPMERKING
■Bij verlies van een elektronische
sleutel (auto's met Smart
entry-systeem en startknop)
Als de elektronische sleutel zoek blijft,
wordt het risico aanzienlijk groter dat de
auto wordt gestolen. Ga onmiddellijk
met alle overgebleven elektronische
sleutels die bij uw auto zijn geleverd
naar een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als de elektronische
sleutel niet goed werkt
(auto's met Smart
entr y-systeem en
star tknop)
Als de communicatie tussen de
elektronische sleutel en de auto
is verbroken ( →Blz. 195) of de
elektronische sleutel niet kan
worden gebruikt omdat de batte-
rij leeg is, werken het Smart
entry-systeem met startknop en
de afstandsbediening niet. In dat
geval kunnen de portieren wor-
den geopend of kan de motor
worden gestart door de onder-
staande procedure te volgen.
OPMERKING
■In geval van storingen in het Smart
entry-systeem met startknop of
andere problemen met de sleutel
Breng uw auto, inclusief alle elektroni-
sche sleutels die bij uw auto zijn gele-
verd, naar een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 636 Thursday, November 8, 2018 10:31 AM

637
8
COROLLA_TMUK_EE 8-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
Gebruik de mechanische sleutel
(→Blz. 141) om de volgende hande-
lingen uit te voeren:
1 Vergrendelen van alle portieren
2 Ontgrendelen van alle portieren
■Aan de sleutel gekoppelde functies
1 Sluiten van de ruiten en het panora-
madak
*1 (draaien en vasthouden)*2
2Openen van de ruiten en het panora-
madak*1 (draaien en vasthouden)*2
*1
: Indien aanwezig
*2: Deze instellingen moeten aan de per- soonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
1 Multidrive CVT: Zorg ervoor dat
de selectiehendel in stand P staat
en trap het rempedaal in.
Auto's met handgeschakelde
transmissie: Zet de selectiehendel
in stand N en trap het koppelings-
pedaal in.
2 Houd de zijde van de elektroni-
sche sleutel met het Toyota-logo
tegen de startknop.
Wanneer de elektronische sleutel wordt
gesignaleerd, klinkt er een zoemer en
wordt het contact AAN gezet.
Wanneer het Smart entry-systeem met
startknop is uitgeschakeld via de per-
soonlijke voorkeursinstellingen, wordt het
contact in stand ACC gezet.
Vergrendelen en
ontgrendelen van de
portierenWAARSCHUWING
■Bij het gebruik van de mechanische
sleutel en het bedienen van de elek-
trisch bedienbare ruiten of het pano-
ramadak (indien aanwezig)
Bedien de elektrisch bedienbare ruiten
of het panoramadak nadat u hebt
gecontroleerd of er geen risico is dat
een passagier met een lichaamsdeel
bekneld kan raken tussen de ruit of het
schuifdak.
Laat tevens de mechanische sleutel niet
bedienen door kinderen. Het kan
gebeuren dat een lichaamsdeel van een
kind of een andere passagier klem komt
te zitten tussen de elektrisch bedien-
bare ruiten of het panoramadak.
Starten van de motor
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 637 Thursday, November 8, 2018 10:31 AM

638
COROLLA_TMUK_EE8-2. Stappen die genomen moe
ten worden in noodgevallen
3Trap het rempedaal (Multidrive
CVT) of koppelingspedaal (hand-
geschakelde transmissie) stevig
in en controleer of op het
multi-informatiedisplay ver-
schijnt.
4 Druk kort en krachtig op de start-
knop.
Neem contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige als de motor nog steeds niet
kan worden gestart.
■Uitzetten van de motor
Zet de selectiehendel in stand P (Mul-
tidrive CVT) of N (handgeschakelde trans-
missie) en druk op de startknop, zoals u
normaliter doet bij het afzetten van de
motor.
■Batterij elektronische sleutel
Omdat deze procedure een noodmaatre-
gel is, wordt geadviseerd de batterij van de
elektronische sleutel zo snel mogelijk te
laten vervangen als deze ontladen is.
( → Blz. 578)
■Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld
als de mechanische sleutel wordt gebruikt
om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een
portier met de mechanische sleutel wordt
ontgrendeld terwijl het alarmsysteem is
ingeschakeld. ( →Blz. 104)
■Wijzigen van de st anden van het con-
tact
Laat het rempedaal (Multidrive CVT) of het
koppelingspedaal (handgeschakelde
transmissie) los en druk tijdens stap 3
hierboven op de startknop.
De motor wordt niet gestart en de stand
verandert iedere keer dat de knop wordt
ingedrukt. ( →Blz. 268)
Als de accu ontladen is
U kunt de volgende procedures
gebruiken om de motor te star-
ten als de accu leeg is.
U kunt ook contact opnemen
met een erkende Toyota-dealer
of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 638 Thursday, November 8, 2018 10:31 AM

639
8
COROLLA_TMUK_EE 8-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
Als u de beschikking hebt over een
set startkabels en een tweede voer-
tuig met een 12V-accu, kunt u uw
auto starten met behulp van de
onderstaande hulpstartprocedure.
1Auto's met een alarm
(→ Blz. 104): Controleer of u de
sleutel bij u hebt.
Als u de startkabels aansluit, kan het
alarm afgaan of kunnen de portieren wor- den vergrendeld, afhankelijk van de situa-
tie. (
→Blz. 105)
2 Open de motorkap. ( →Blz. 550)
3 Sluit de positieve startkabelklem aan op van uw auto en sluit de klem
aan de andere zijde van de positieve startkabel aan op van de tweede
auto. Sluit vervolgens de negatieve kabelklem aan op van de tw eede
auto en sluit de klem aan de andere zijde van de negatieve star tkabel aan
op .
Pluspool (+) accu (uw auto)
Pluspool (+) accu (tweede auto)
Minpool (-) accu (tweede auto)
Stevig, niet-bewegend, niet-gelakt metalen punt, ver weg van de accu en
bewegende delen, zoals aangegeven in de afbeelding.
Opnieuw starten van de
motor
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 639 Thursday, November 8, 2018 10:31 AM
