TOYOTA COROLLA HATCHBACK 2019 Instrukcja obsługi (in Polish)

óWersje z pe∏nowymiarowym ko∏em
zapasowym
Przód
W celu wyrównania stopnia zu˝ycia
wszystkich opon oraz przed∏u˝enia ich
trwa∏oÊci Toyota zaleca okresowà za-
mian´ kó∏ miejscami (rotacj´) co oko∏o
10 000 km.
Samochód ten wyposa˝ony jest
w uk∏ad monitorowania ciÊnienia
w ogumieniu, który na podstawie
sygna∏ów z czujników w zaworach
ostrzega o spadku ciÊnienia w ogu-
mieniu, zanim dojdzie do powa˝-
niejszych zagro˝eƒ.
Gdy ciÊnienie w ogumieniu spadnie
poni˝ej okreÊlonego poziomu, infor-
muje o tym lampka ostrzegawcza
ciÊnienia w ogumieniu. (
S. 603)
Regularna kontrola ciÊnienia
w ogumieniu
Uk∏ad monitorowania ciÊnienia w ogu-
mieniu nie zwalnia z koniecznoÊci regu-
larnego sprawdzania ciÊnienia w ogu-
mieniu za pomocà manometru. Kontro-
la taka powinna byç elementem rutyno-
wych czynnoÊci sprawdzajàcych stan
techniczny samochodu.
Sytuacje, w których uk∏ad monito-
rowania ciÊnienia w ogumieniu
mo˝e nie dzia∏aç prawid∏owo
W opisanych poni˝ej sytuacjach
uk∏ad monitorowania ciÊnienia w ogu-
mieniu mo˝e nie dzia∏aç prawid∏owo.• Gdy za∏o˝one sà nieoryginalne obr´-
cze kó∏.
• Gdy za∏o˝ona jest niefabryczna opona.
• Gdy za∏o˝ona jest opona o nieprawi-
d∏owym rozmiarze.
• Gdy na ko∏a za∏o˝one sà np. ∏aƒcuchy
przeciwpoÊlizgowe.
• Gdy za∏o˝ona jest opona typu run-flat.
• Gdy na szyby na∏o˝ona jest folia przy-
ciemniajàca, która t∏umi fale radiowe.
• Gdy samochód pokryty jest Êniegiem
lub lodem szczególnie w okolicy kó∏
i wn´k kó∏.
• Gdy ciÊnienie w ogumieniu jest znacz-
nie powy˝ej prawid∏owej war toÊci.
• Gdy za∏o˝one sà ko∏a niewyposa˝one
w zawory z czujnikami ciÊnienia
i przekaênikami sygna∏u.
• Gdy kody identyfikacyjne zaworów
z czujnikami ciÊnienia i przekaênika-
mi sygna∏u nie sà zarejestrowane
w pami´ci elektronicznej jednostki
sterujàcej uk∏adu monitorowania ci-
Ênienia w ogumieniu.
Dzia∏anie uk∏adu monitorowania ciÊnie-
nia w ogumieniu mo˝e zostaç zak∏ó-
cone w nast´pujàcych sytuacjach:
• W pobli˝u obiektów emitujàcych silne
pola elektromagnetyczne, takich jak
wie˝e telewizyjne, elektrownie, stacje
paliwowe, nadajniki radiowe, du˝e
ekrany wizyjne, lotniska.
• W przypadku noszenia ze sobà przeno-
Ênych urzàdzeƒ ∏àcznoÊci w rodzaju ra-
diotelefonów, telefonów komórkowych,
bezprzewodowych telefonów stacjonar-
nych lub innych tego typu urzàdzeƒ.
W zaparkowanym samochodzie sygna-
lizacja ostrzegawcza mo˝e byç urucha-
miana i przerywana z opóênieniem.
Gdy ciÊnienie w ogumieniu gwa∏tow-
nie spadnie, np. wskutek jego roze-
rwania, sygnalizacja ostrzegawcza
mo˝e nie zadzia∏aç.
Sygnalizacja ostrzegawcza uk∏adu
monitorowania ciÊnienia w ogu-
mieniu
Sygnalizacja ostrzegawcza uk∏adu mo-
nitorowania ciÊnienia w ogumieniu dzia-
∏a zale˝nie od warunków jazdy. Dlatego
mo˝e zostaç uruchomiona, mimo ˝e ci-
Ênienie nie spad∏o poni˝ej okreÊlonego
poziomu bàdê w sytuacji, gdy ciÊnienie
b´dzie wy˝sze od tego, przy którym
uk∏ad zosta∏ skalibrowany.
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie561
7
Uk∏ad monitorowania
ciÊnienia w ogumieniu
(w niektórych wersjach)
55 Corolla Wagon OM12L25E 28/1/19 16:19 Page 561

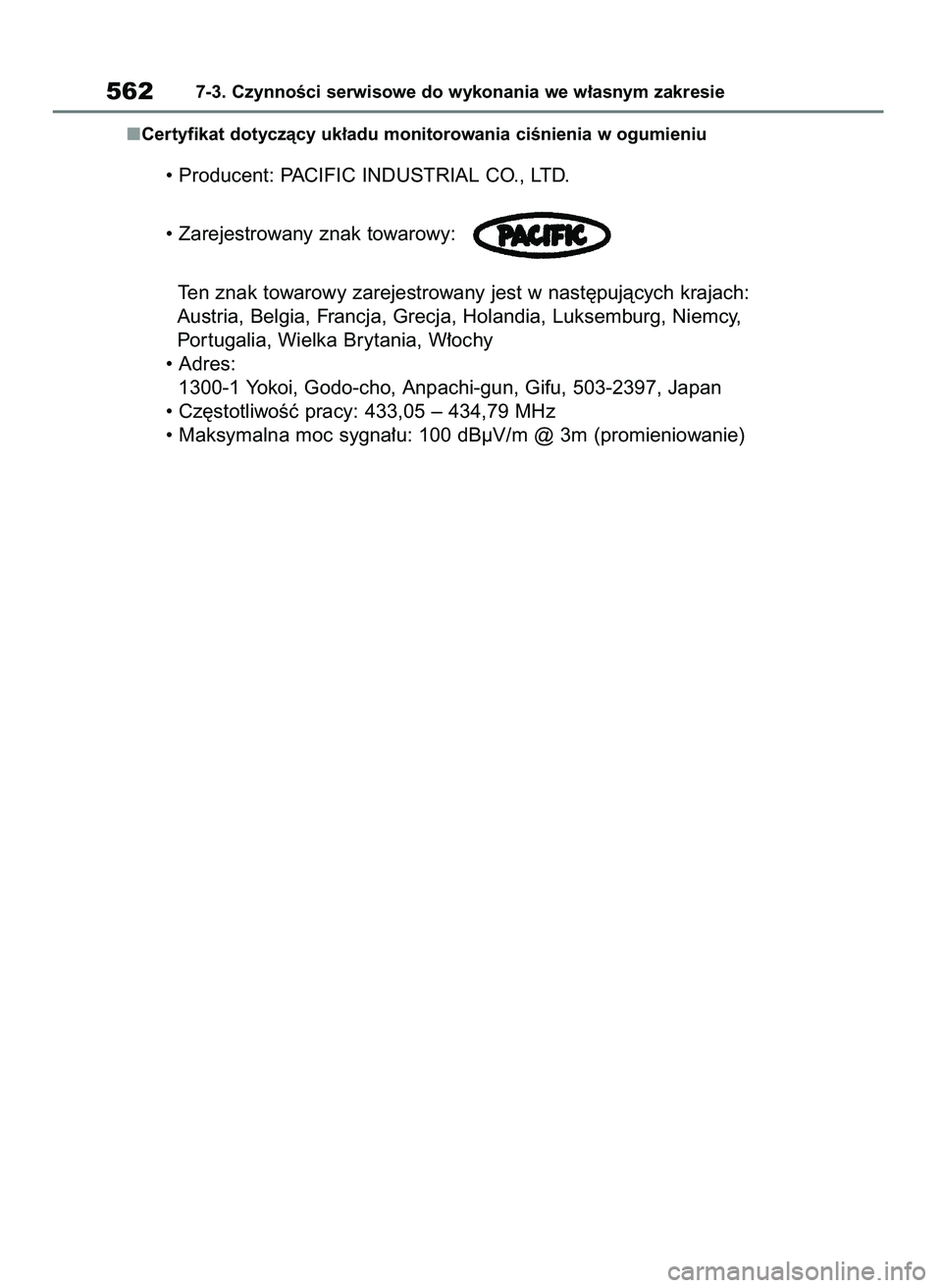

Certyfikat dotyczàcy uk∏adu monitorowania ciÊnienia w ogumieniu
5627-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
• Producent: PACIFIC INDUSTRIAL CO., LTD.
• Zarejestrowany znak towarowy:
Ten znak towarowy zarejestrowany jest w nast´pujàcych krajach:
Austria, Belgia, Francja, Grecja, Holandia, Luksemburg, Niemcy,
Por tugalia, Wielka Brytania, W∏ochy
• Adres:
1300-1 Yokoi, Godo-cho, Anpachi-gun, Gifu, 503-2397, Japan
• Cz´stotliwoÊç pracy: 433,05 – 434,79 MHz
• Maksymalna moc sygna∏u: 100 dBµV/m @ 3m (promieniowanie)
55 Corolla Wagon OM12L25E 28/1/19 16:19 Page 562

Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie563
7
55 Corolla Wagon OM12L25E 28/1/19 16:19 Page 563

5647-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
55 Corolla Wagon OM12L25E 28/1/19 16:19 Page 564

Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie565
7
55 Corolla Wagon OM12L25E 28/1/19 16:19 Page 565

5667-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
55 Corolla Wagon OM12L25E 28/1/19 16:19 Page 566

Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie567
7
55 Corolla Wagon OM12L25E 28/1/19 16:19 Page 567

5687-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
55 Corolla Wagon OM12L25E 28/1/19 16:20 Page 568

Podczas wymiany kó∏ bàdê opon na-
le˝y zamontowaç zawory z czujnika-
mi ciÊnienia i przekaênikami sygna∏u.
Nowy zawór z czujnikiem ciÊnienia
i przekaênikiem sygna∏u wymaga
zarejestrowania nowych kodów
identyfikacyjnych w pami´ci elektro-
nicznej jednostki sterujàcej uk∏adu
monitorowania ciÊnienia w ogumieniu,
a nast´pnie uk∏ad wymaga kalibracji.
Zarejestrowanie kodów identyfikacyj-
nych nale˝y powierzyç autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
(
S. 571)
Wymiana opon i obr´czy kó∏
Je˝eli kody identyfikacyjne zaworów
z czujnikami ciÊnienia i przekaênikami
sygna∏u nie sà zarejestrowane, uk∏ad
monitorowania ciÊnienia w ogumieniu
nie b´dzie funkcjonowa∏ prawid∏owo.
Po oko∏o 10 minutach jazdy zacznie
migaç lampka ostrzegawcza ciÊnienia
w ogumieniu, a po up∏ywie kolejnej mi-
nuty zaÊwieci si´ na sta∏e, sygnalizujàc
usterk´.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie569
7
Zamontowanie zaworów z czujni-
kami ciÊnienia i przekaênikami
sygna∏u (wersje z uk∏adem moni-
torowania ciÊnienia w ogumieniu)
UWAGA
Naprawa bàdê wymiana opon,
kó∏, zaworów zczujnikami ciÊnie-
nia i przekaênikami sygna∏u oraz
os∏on na zawory opony
Wymian´ obr´czy kó∏, opon lub za-
worów z czujnikami ciÊnienia i prze-
kaênikami sygna∏u nale˝y zlecaç
autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu
warsztatowi, poniewa˝ przy tej
czynnoÊci istnieje ryzyko uszkodze-
nia zaworów z czujnikami ciÊnienia
i przekaênikami sygna∏u.
55 Corolla Wagon OM12L25E 28/1/19 16:20 Page 569

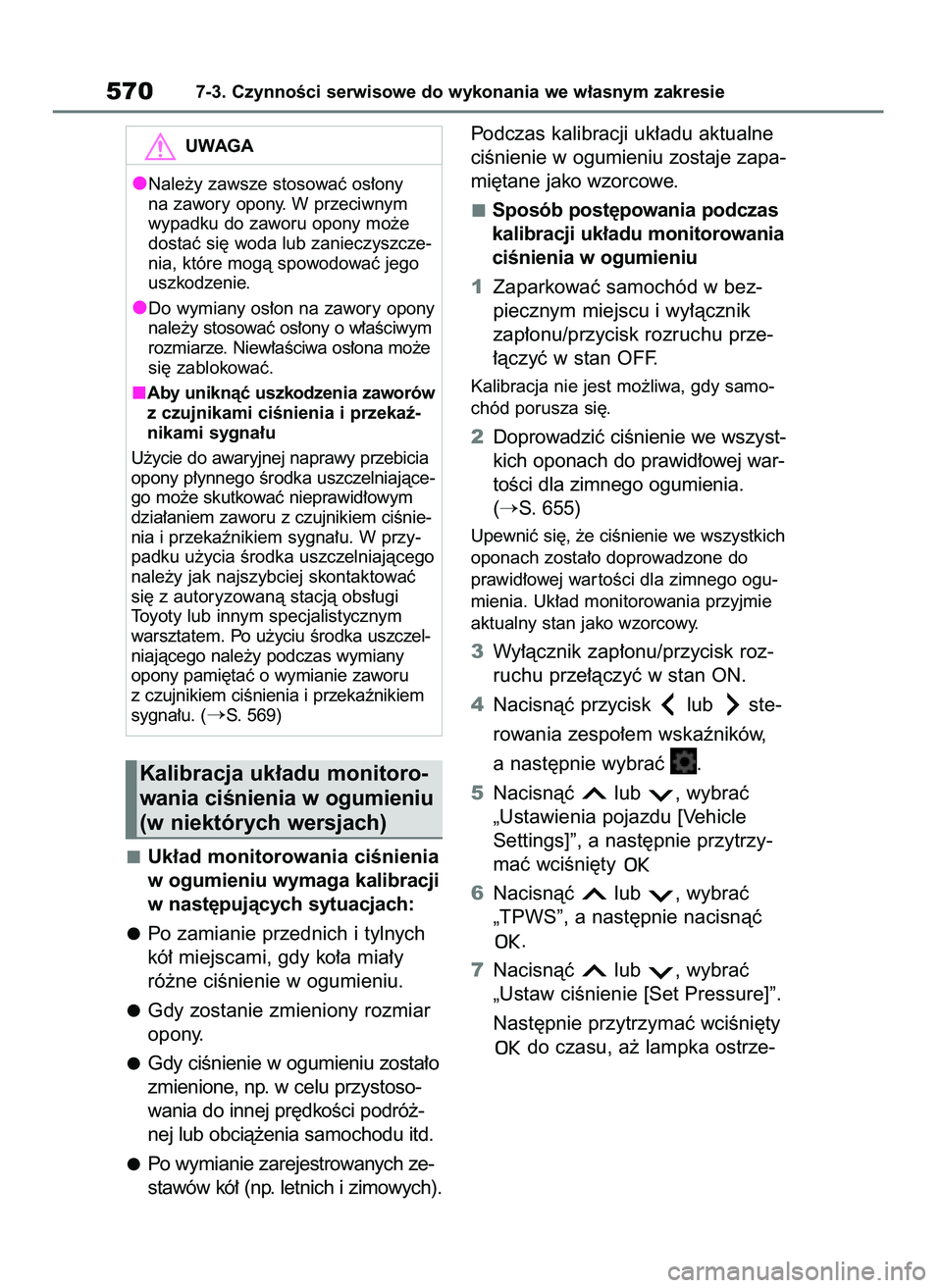

Uk∏ad monitorowania ciÊnienia
w ogumieniu wymaga kalibracji
w nast´pujàcych sytuacjach:
Po zamianie przednich i tylnych
kó∏ miejscami, gdy ko∏a mia∏y
ró˝ne ciÊnienie w ogumieniu.
Gdy zostanie zmieniony rozmiar
opony.
Gdy ciÊnienie w ogumieniu zosta∏o
zmienione, np. w celu przystoso-
wania do innej pr´dkoÊci podró˝-
nej lub obcià˝enia samochodu itd.
Po wymianie zarejestrowanych ze-
stawów kó∏ (np. letnich i zimowych).Podczas kalibracji uk∏adu aktualne
ciÊnienie w ogumieniu zostaje zapa-
mi´tane jako wzorcowe.
Sposób post´powania podczas
kalibracji uk∏adu monitorowania
ciÊnienia w ogumieniu
1Zaparkowaç samochód w bez-
piecznym miejscu i wy∏àcznik
zap∏onu/przycisk rozruchu prze-
∏àczyç w stan OFF.
Kalibracja nie jest mo˝liwa, gdy samo-
chód porusza si´.
2Doprowadziç ciÊnienie we wszyst-
kich oponach do prawid∏owej war-
toÊci dla zimnego ogumienia.
(
S. 655)
Upewniç si´, ˝e ciÊnienie we wszystkich
oponach zosta∏o doprowadzone do
prawid∏owej war toÊci dla zimnego ogu-
mienia. Uk∏ad monitorowania przyjmie
aktualny stan jako wzorcowy.
3Wy∏àcznik zap∏onu/przycisk roz-
ruchu prze∏àczyç w stan ON.
4Nacisnàç przycisk lub ste-
rowania zespo∏em wskaêników,
a nast´pnie wybraç .
5Nacisnàç lub , wybraç
„Ustawienia pojazdu [Vehicle
Settings]”, a nast´pnie przytrzy-
maç wciÊni´ty
6Nacisnàç lub , wybraç
„TPWS”, a nast´pnie nacisnàç
.
7Nacisnàç lub , wybraç
„Ustaw ciÊnienie [Set Pressure]”.
Nast´pnie przytrzymaç wciÊni´ty
do czasu, a˝ lampka ostrze-
5707-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
UWAGA
Nale˝y zawsze stosowaç os∏ony
na zawory opony. W przeciwnym
wypadku do zaworu opony mo˝e
dostaç si´ woda lub zanieczyszcze-
nia, które mogà spowodowaç jego
uszkodzenie.
Do wymiany os∏on na zawory opony
nale˝y stosowaç os∏ony o w∏aÊciwym
rozmiarze. Niew∏aÊciwa os∏ona mo˝e
si´ zablokowaç.
Aby uniknàç uszkodzenia zaworów
z czujnikami ciÊnienia i przekaê-
nikami sygna∏u
U˝ycie do awaryjnej naprawy przebicia
opony p∏ynnego Êrodka uszczelniajàce-
go mo˝e skutkowaç nieprawid∏owym
dzia∏aniem zaworu z czujnikiem ciÊnie-
nia i przekaênikiem sygna∏u. W przy-
padku u˝ycia Êrodka uszczelniajàcego
nale˝y jak najszybciej skontaktowaç
si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym
warsztatem. Po u˝yciu Êrodka uszczel-
niajàcego nale˝y podczas wymiany
opony pami´taç o wymianie zaworu
z czujnikiem ciÊnienia i przekaênikiem
sygna∏u. (
S. 569)
Kalibracja uk∏adu monitoro-
wania ciÊnienia w ogumieniu
(w niektórych wersjach)
55 Corolla Wagon OM12L25E 28/1/19 16:20 Page 570
