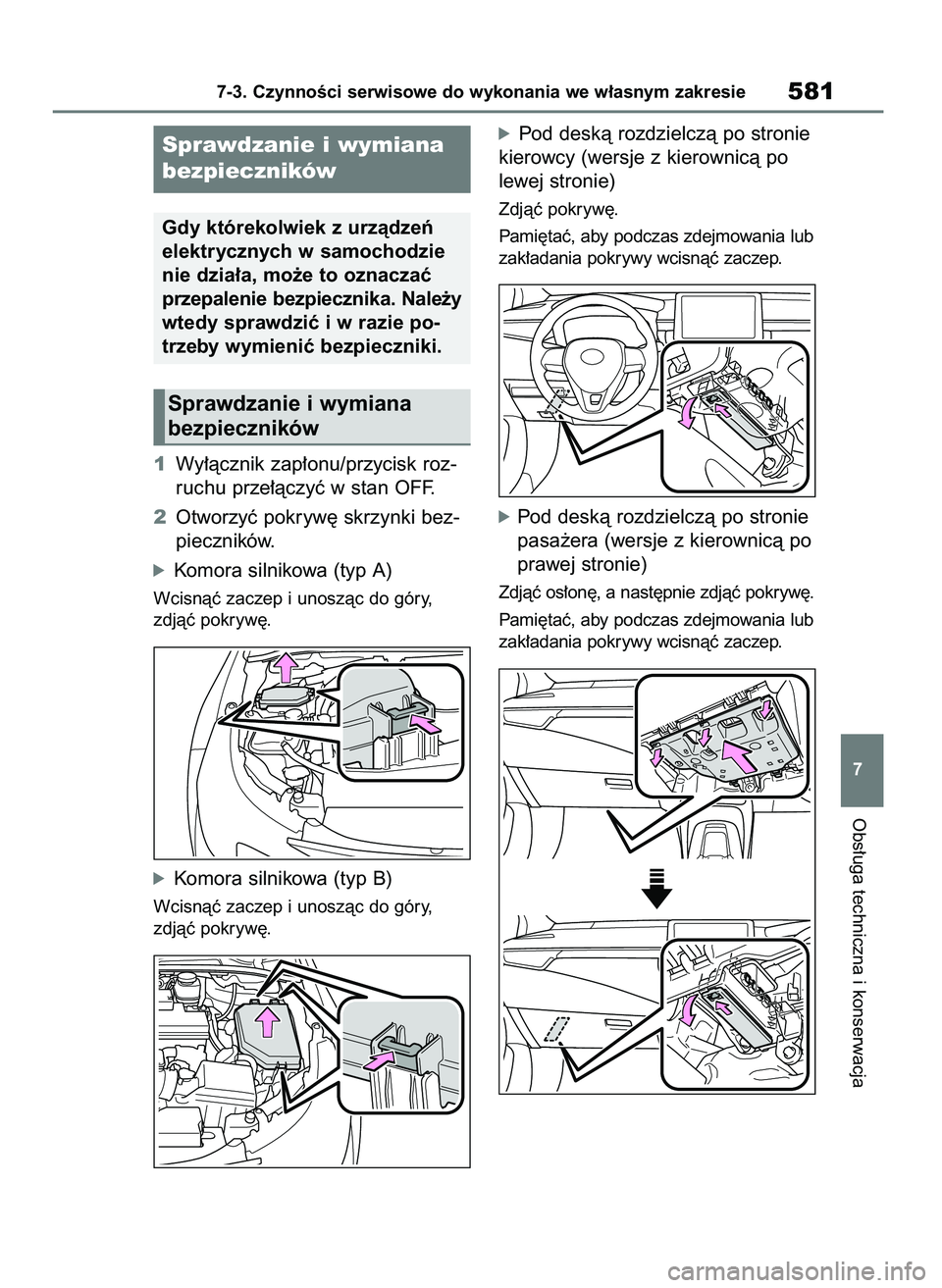

TOYOTA COROLLA HATCHBACK 2019 Instrukcja obsługi (in Polish)

1Wy∏àcznik zap∏onu/przycisk roz-
ruchu prze∏àczyç w stan OFF.
2Otworzyç pokryw´ skrzynki bez-
pieczników.
óKomora silnikowa (typ A)
Wcisnàç zaczep i unoszàc do góry,
zdjàç pokryw´.
óKomora silnikowa (typ B)
Wcisnàç zaczep i unoszàc do góry,
zdjàç pokryw´.
óPod deskà rozdzielczà po stronie
kierowcy (wersje z kierownicà po
lewej stronie)
Zdjàç pokryw´.
Pami´taç, aby podczas zdejmowania lub
zak∏adania pokrywy wcisnàç zaczep.
óPod deskà rozdzielczà po stronie
pasa˝era (wersje z kierownicà po
prawej stronie)
Zdjàç os∏on´, a nast´pnie zdjàç pokryw´.
Pami´taç, aby podczas zdejmowania lub
zak∏adania pokrywy wcisnàç zaczep.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie581
7
Sprawdzanie i wymiana
bezpieczników
Gdy którekolwiek z urzàdzeƒ
elektrycznych w samochodzie
nie dzia∏a, mo˝e to oznaczaç
przepalenie bezpiecznika. Nale˝y
wtedy sprawdziç i w razie po-
trzeby wymieniç bezpieczniki.
Sprawdzanie i wymiana
bezpieczników
55 Corolla Wagon OM12L25E 28/1/19 16:20 Page 581

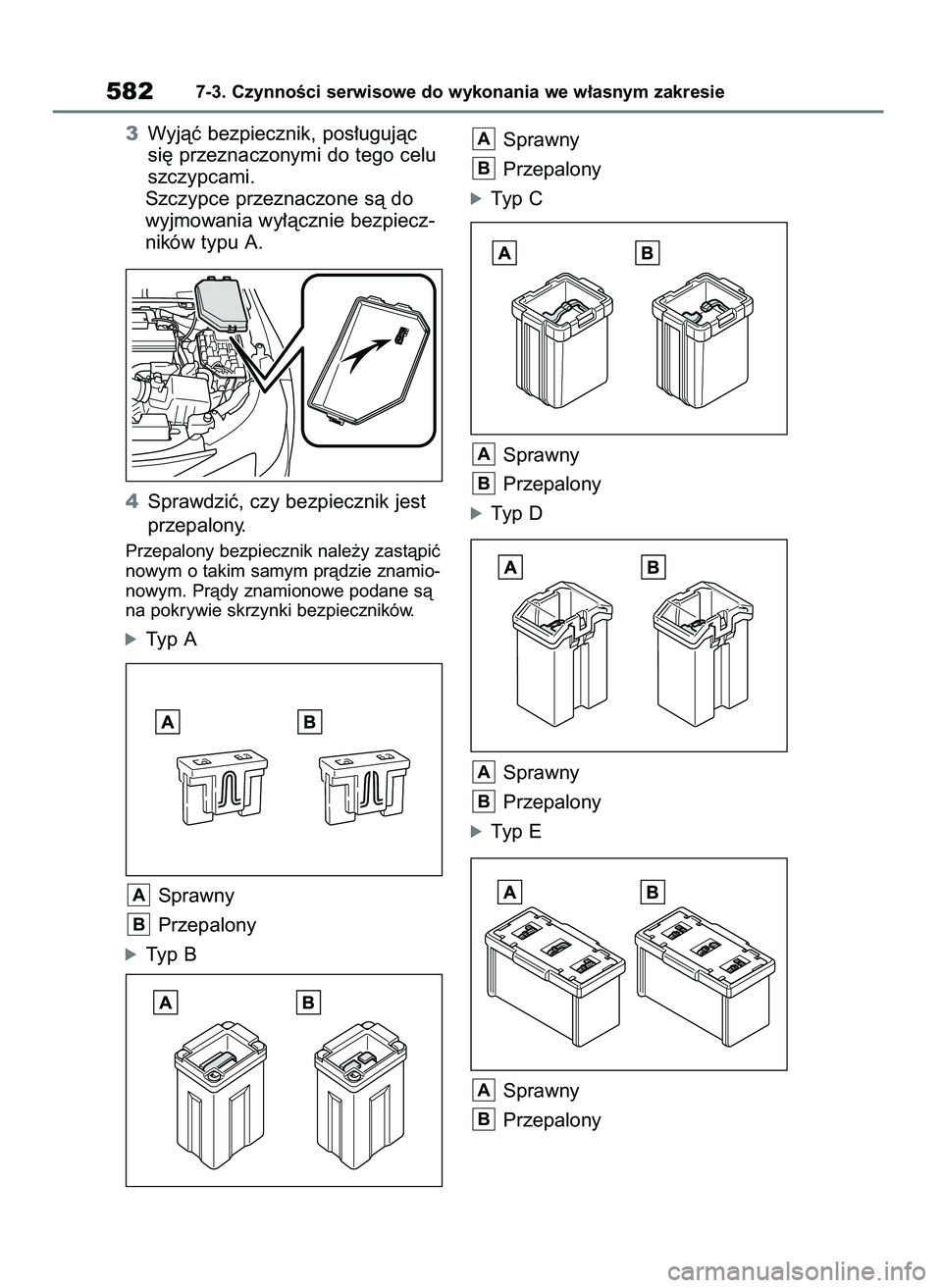

3Wyjàç bezpiecznik, pos∏ugujàc
si´ przeznaczonymi do tego celu
szczypcami.
Szczypce przeznaczone sà do
wyjmowania wy∏àcznie bezpiecz-
ników typu A.
4Sprawdziç, czy bezpiecznik jest
przepalony.
Przepalony bezpiecznik nale˝y zastàpiç
nowym o takim samym pràdzie znamio-
nowym. Pràdy znamionowe podane sà
na pokrywie skrzynki bezpieczników.
óTyp A
Sprawny
Przepalony
óTyp BSprawny
Przepalony
óTyp C
Sprawny
Przepalony
óTyp D
Sprawny
Przepalony
óTyp E
Sprawny
Przepalony
B
A
B
A
B
A
B
A
B
A
5827-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
55 Corolla Wagon OM12L25E 28/1/19 16:20 Page 582

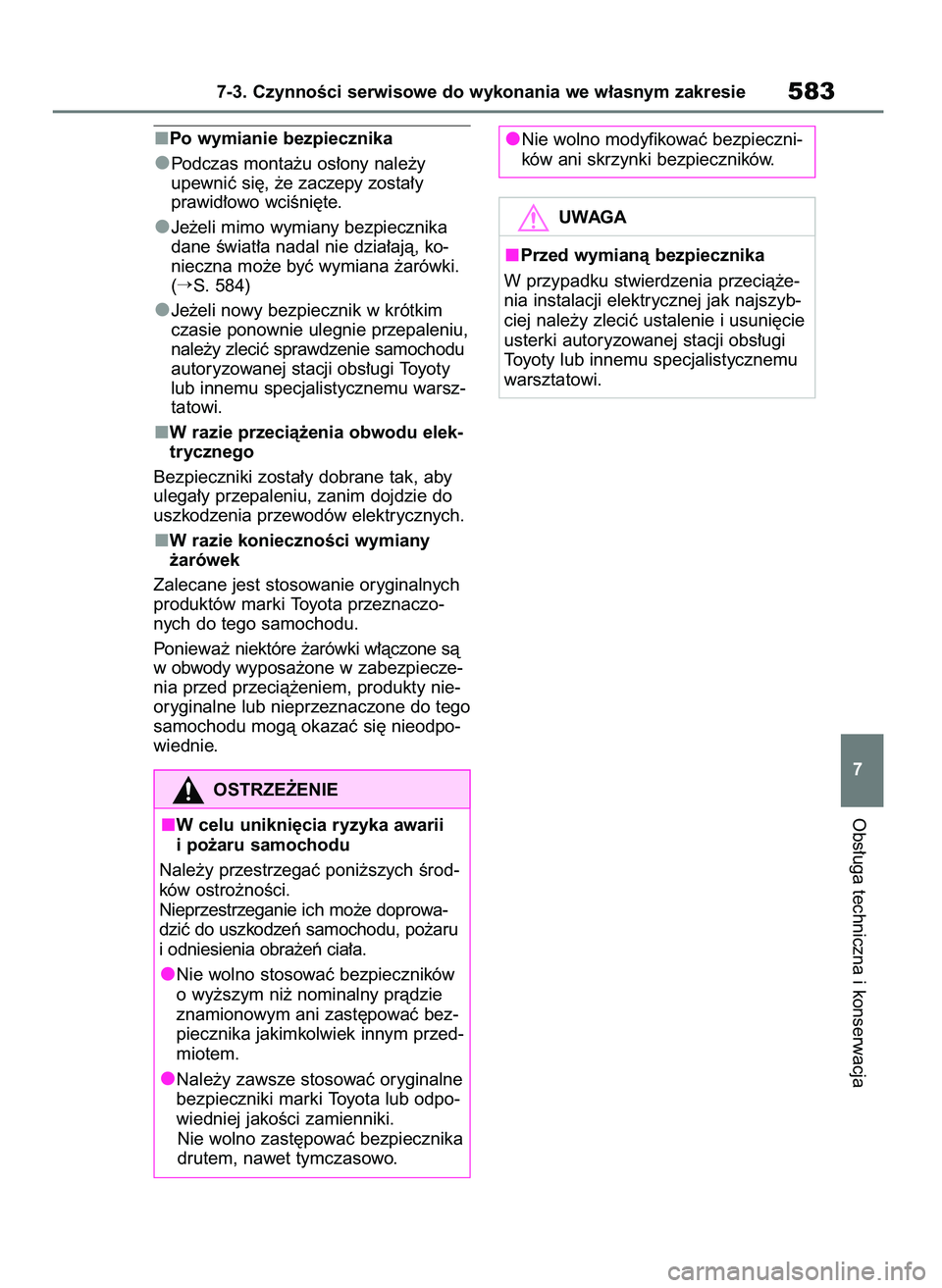

Po wymianie bezpiecznika
Podczas monta˝u os∏ony nale˝y
upewniç si´, ˝e zaczepy zosta∏y
prawid∏owo wciÊni´te.
Je˝eli mimo wymiany bezpiecznika
dane Êwiat∏a nadal nie dzia∏ajà, ko-
nieczna mo˝e byç wymiana ˝arówki.
(
S. 584)
Je˝eli nowy bezpiecznik w krótkim
czasie ponownie ulegnie przepaleniu,
nale˝y zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsz-
tatowi.
W razie przecià˝enia obwodu elek-
trycznego
Bezpieczniki zosta∏y dobrane tak, aby
ulega∏y przepaleniu, zanim dojdzie do
uszkodzenia przewodów elektrycznych.
W razie koniecznoÊci wymiany
˝arówek
Zalecane jest stosowanie oryginalnych
produktów marki Toyota przeznaczo-
nych do tego samochodu.
Poniewa˝ niektóre ˝arówki w∏àczone sà
w obwody wyposa˝one w zabezpiecze-
nia przed przecià˝eniem, produkty nie-
oryginalne lub nieprzeznaczone do tego
samochodu mogà okazaç si´ nieodpo-
wiednie.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie583
7
OSTRZE˚ENIE
W celu unikni´cia ryzyka awarii
i po˝aru samochodu
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników
o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bez-
piecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne
bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika
drutem, nawet tymczasowo.
UWAGA
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝e-
nia instalacji elektrycznej jak najszyb-
ciej nale˝y zleciç ustalenie i usuni´cie
usterki autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.
Nie wolno modyfikowaç bezpieczni-
ków ani skrzynki bezpieczników.
55 Corolla Wagon OM12L25E 28/1/19 16:20 Page 583

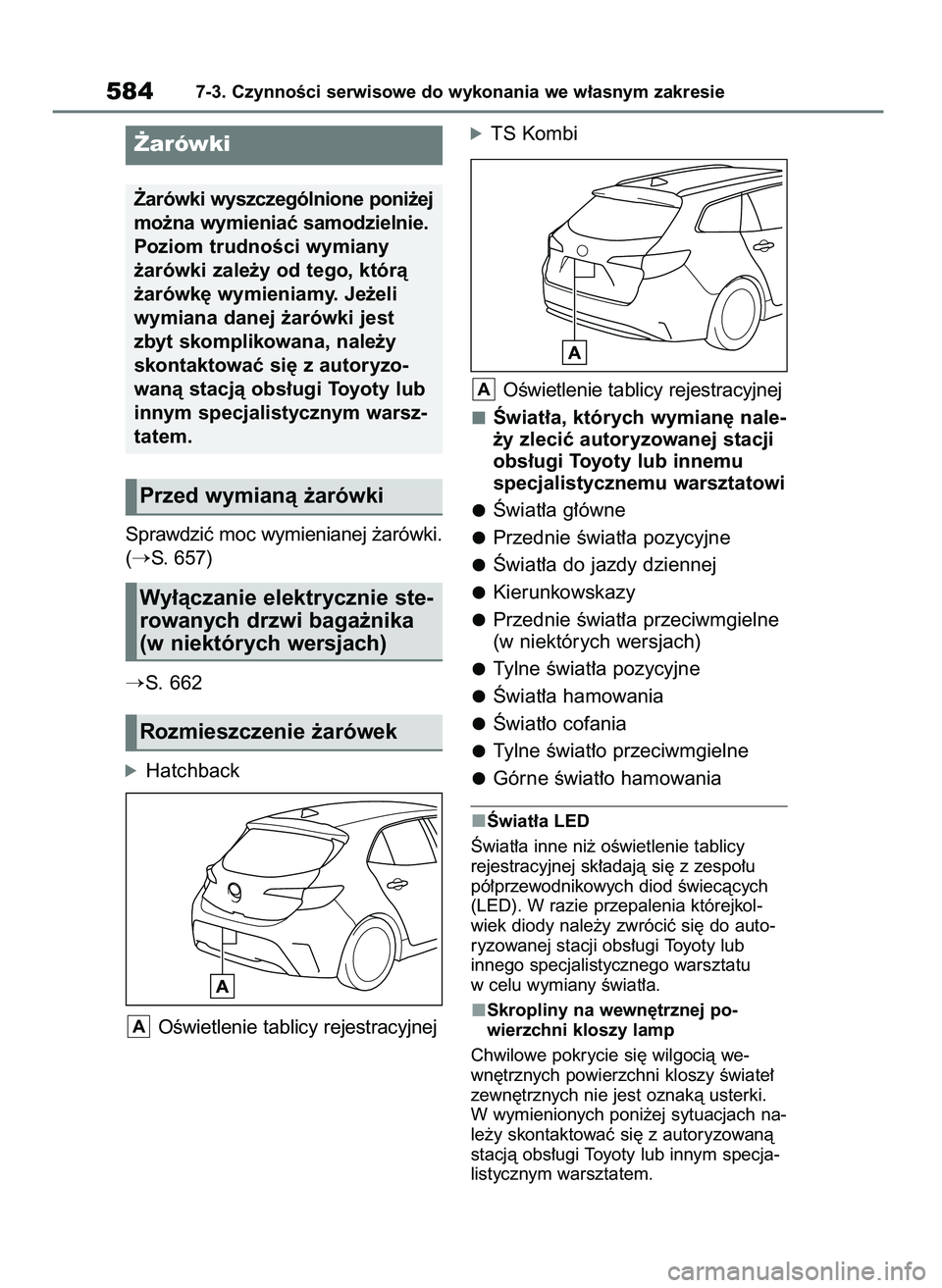

Sprawdziç moc wymienianej ˝arówki.
(
S. 657)
S. 662
óHatchback
OÊwietlenie tablicy rejestracyjnej
óTS Kombi
OÊwietlenie tablicy rejestracyjnej
Âwiat∏a, których wymian´ nale-
˝y zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi
Âwiat∏a g∏ówne
Przednie Êwiat∏a pozycyjne
Âwiat∏a do jazdy dziennej
Kierunkowskazy
Przednie Êwiat∏a przeciwmgielne
(w niektórych wersjach)
Tylne Êwiat∏a pozycyjne
Âwiat∏a hamowania
Âwiat∏o cofania
Tylne Êwiat∏o przeciwmgielne
Górne Êwiat∏o hamowania
Âwiat∏a LED
Âwiat∏a inne ni˝ oÊwietlenie tablicy
rejestracyjnej sk∏adajà si´ z zespo∏u
pó∏przewodnikowych diod Êwiecàcych
(LED). W razie przepalenia którejkol-
wiek diody nale˝y zwróciç si´ do auto-
ryzowanej stacji obs∏ugi Toyoty lub
innego specjalistycznego warsztatu
w celu wymiany Êwiat∏a.
Skropliny na wewn´trznej po-
wierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià we-
wn´trznych powierzchni kloszy Êwiate∏
zewn´trznych nie jest oznakà usterki.
W wymienionych poni˝ej sytuacjach na-
le˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
A
A
5847-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
˚arówki
˚arówki wyszczególnione poni˝ej
mo˝na wymieniaç samodzielnie.
Poziom trudnoÊci wymiany
˝arówki zale˝y od tego, którà
˝arówk´ wymieniamy. Je˝eli
wymiana danej ˝arówki jest
zbyt skomplikowana, nale˝y
skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsz-
tatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
Wy∏àczanie elektrycznie ste-
rowanych drzwi baga˝nika
(w niektórych wersjach)
55 Corolla Wagon OM12L25E 28/1/19 16:20 Page 584

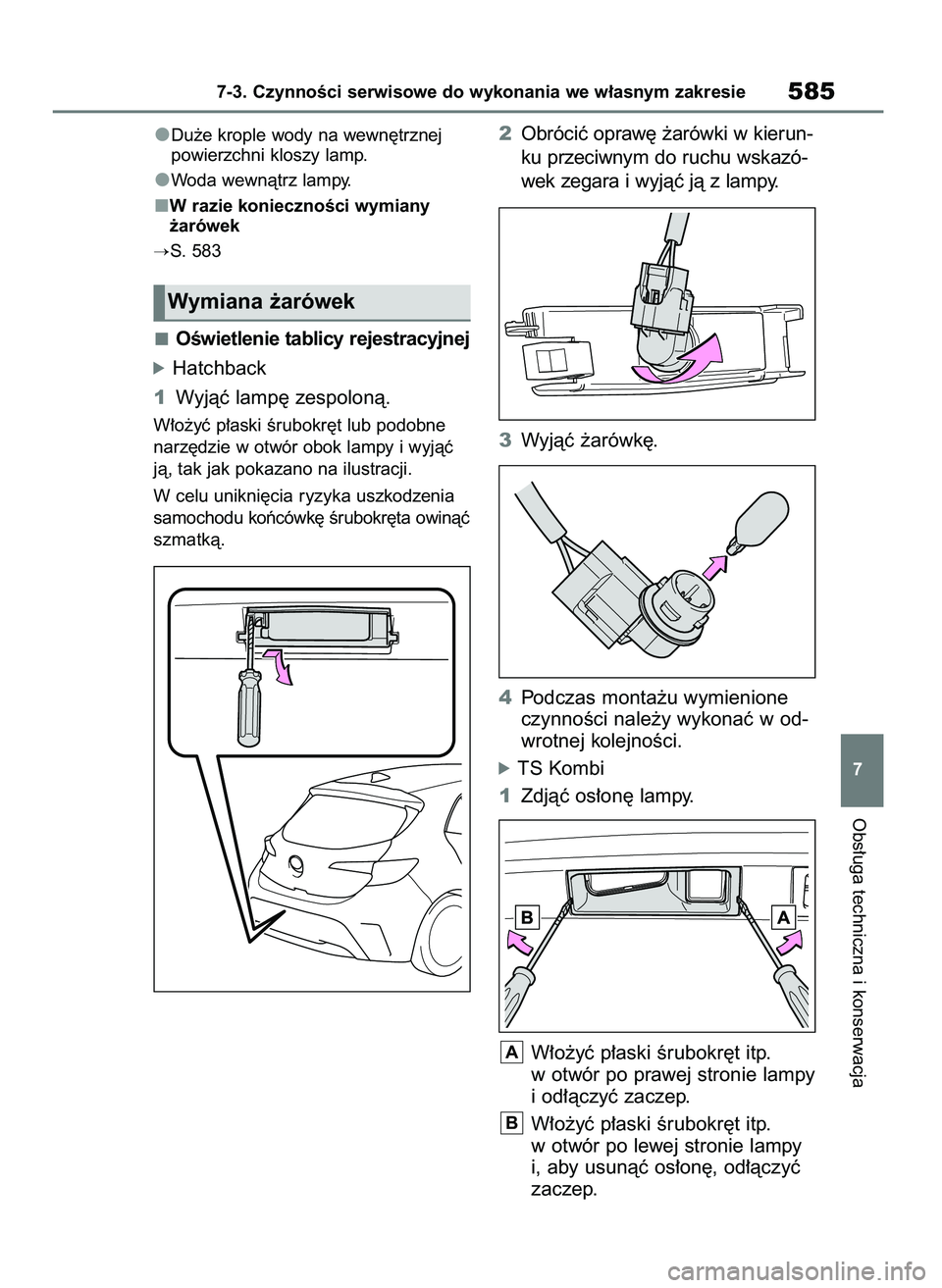

Du˝e krople wody na wewn´trznej
powierzchni kloszy lamp.
Woda wewnàtrz lampy.
W razie koniecznoÊci wymiany
˝arówek
S. 583
OÊwietlenie tablicy rejestracyjnej
óHatchback
1Wyjàç lamp´ zespolonà.
W∏o˝yç p∏aski Êrubokr´t lub podobne
narz´dzie w otwór obok lampy i wyjàç
jà, tak jak pokazano na ilustracji.
W celu unikni´cia ryzyka uszkodzenia
samochodu koƒcówk´ Êrubokr´ta owinàç
szmatkà.
2Obróciç opraw´ ˝arówki w kierun-
ku przeciwnym do ruchu wskazó-
wek zegara i wyjàç jà z lampy.
3Wyjàç ˝arówk´.
4Podczas monta˝u wymienione
czynnoÊci nale˝y wykonaç w od-
wrotnej kolejnoÊci.
óTS Kombi
1Zdjàç os∏on´ lampy.
W∏o˝yç p∏aski Êrubokr´t itp.
w otwór po prawej stronie lampy
i od∏àczyç zaczep.
W∏o˝yç p∏aski Êrubokr´t itp.
w otwór po lewej stronie lampy
i, aby usunàç os∏on´, od∏àczyç
zaczep.
B
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie585
7
Wymiana ˝arówek
55 Corolla Wagon OM12L25E 28/1/19 16:20 Page 585

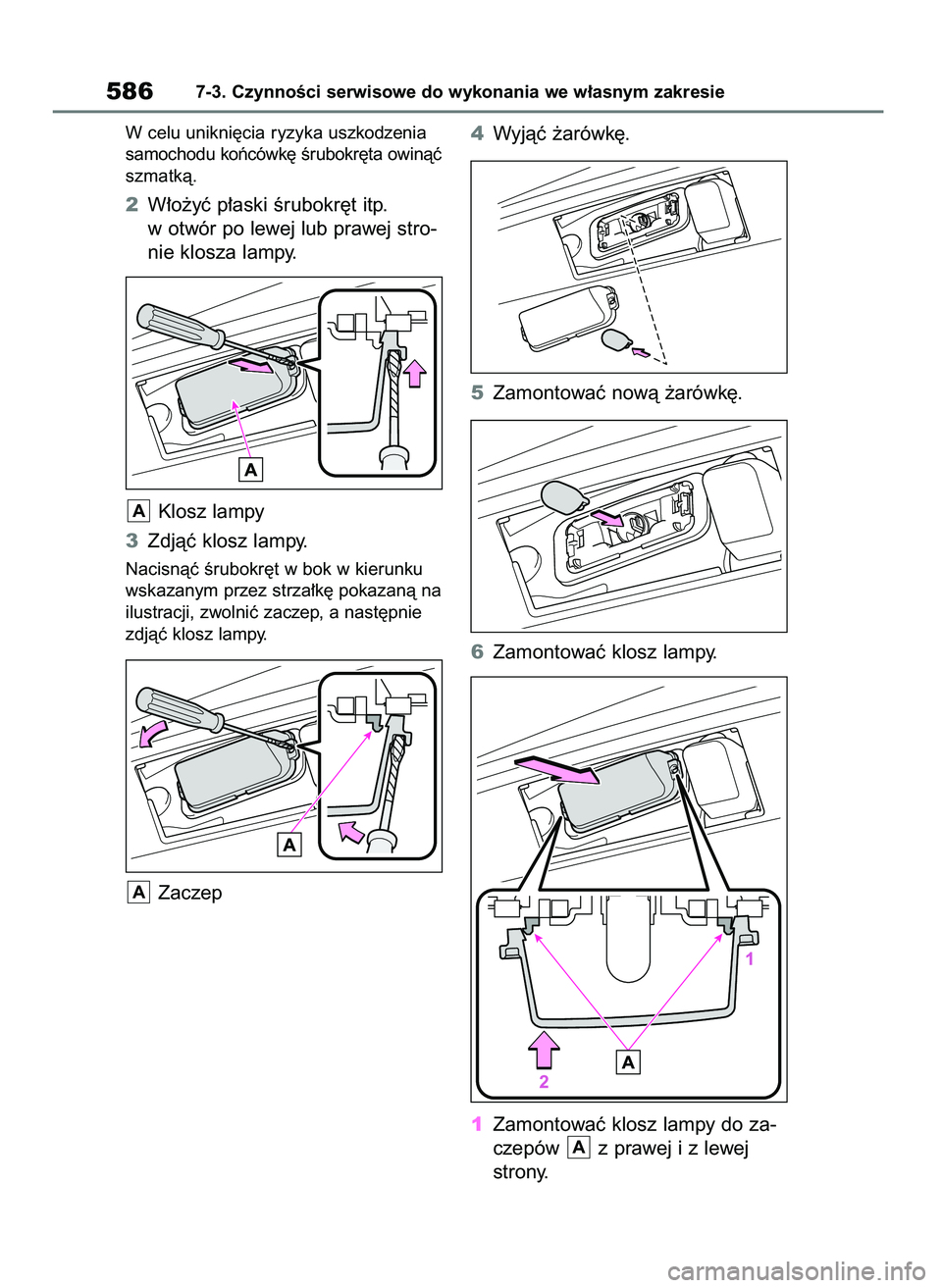

W celu unikni´cia ryzyka uszkodzenia
samochodu koƒcówk´ Êrubokr´ta owinàç
szmatkà.
2W∏o˝yç p∏aski Êrubokr´t itp.
w otwór po lewej lub prawej stro-
nie klosza lampy.
Klosz lampy
3Zdjàç klosz lampy.
Nacisnàç Êrubokr´t w bok w kierunku
wskazanym przez strza∏k´ pokazanà na
ilustracji, zwolniç zaczep, a nast´pnie
zdjàç klosz lampy.
Zaczep4Wyjàç ˝arówk´.
5Zamontowaç nowà ˝arówk´.
6Zamontowaç klosz lampy.
1Zamontowaç klosz lampy do za-
czepów z prawej i z lewej
strony.
A
A
A
5867-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
55 Corolla Wagon OM12L25E 28/1/19 16:20 Page 586

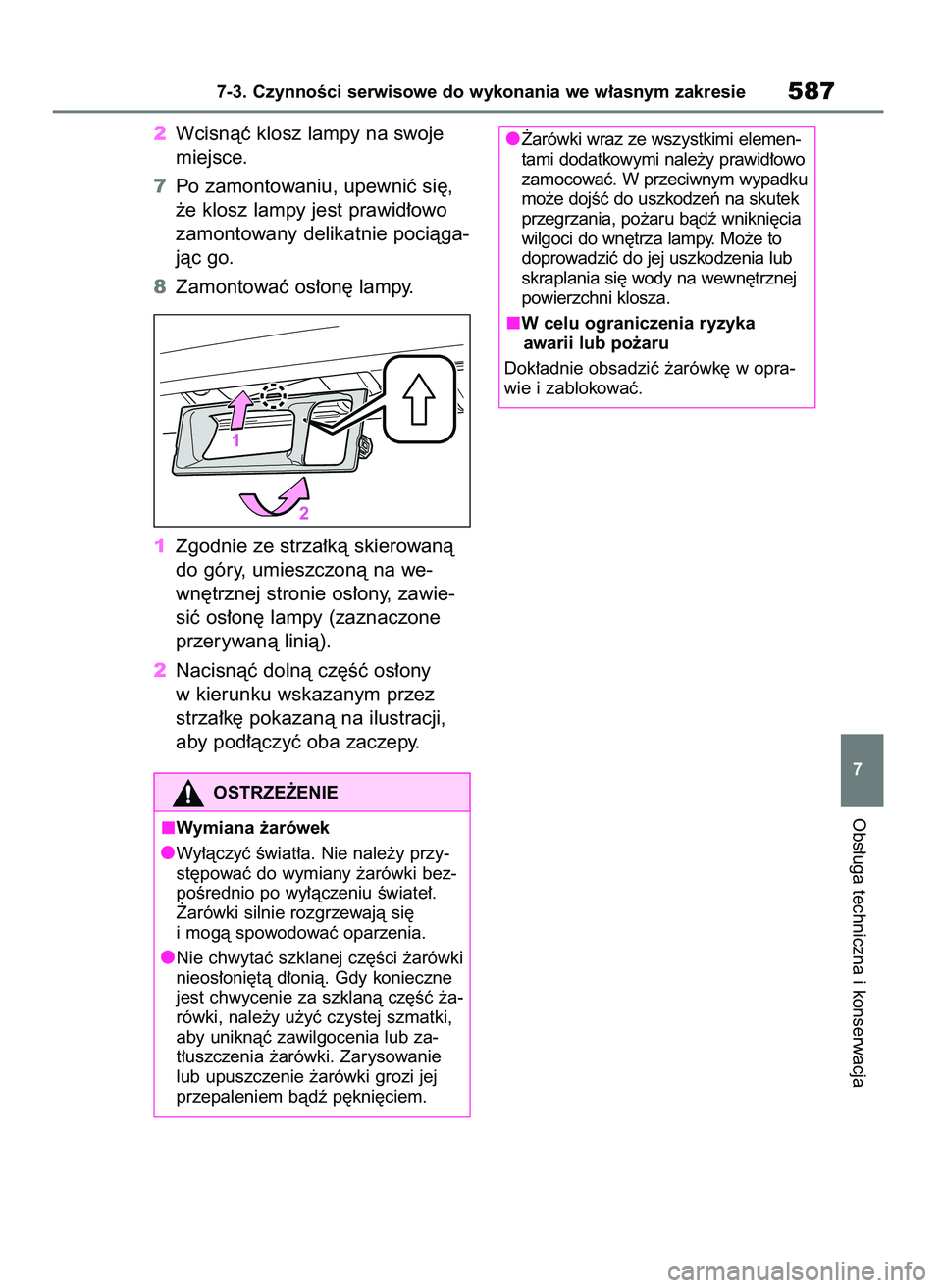

2Wcisnàç klosz lampy na swoje
miejsce.
7Po zamontowaniu, upewniç si´,
˝e klosz lampy jest prawid∏owo
zamontowany delikatnie pociàga-
jàc go.
8Zamontowaç os∏on´ lampy.
1Zgodnie ze strza∏kà skierowanà
do góry, umieszczonà na we-
wn´trznej stronie os∏ony, zawie-
siç os∏on´ lampy (zaznaczone
przerywanà linià).
2Nacisnàç dolnà cz´Êç os∏ony
w kierunku wskazanym przez
strza∏k´ pokazanà na ilustracji,
aby pod∏àczyç oba zaczepy.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie587
7
OSTRZE˚ENIE
Wymiana ˝arówek
Wy∏àczyç Êwiat∏a. Nie nale˝y przy-
st´powaç do wymiany ˝arówki bez-
poÊrednio po wy∏àczeniu Êwiate∏.
˚arówki silnie rozgrzewajà si´
i mogà spowodowaç oparzenia.
Nie chwytaç szklanej cz´Êci ˝arówki
nieos∏oni´tà d∏onià. Gdy konieczne
jest chwycenie za szklanà cz´Êç ˝a-
rówki, nale˝y u˝yç czystej szmatki,
aby uniknàç zawilgocenia lub za-
t∏uszczenia ˝arówki. Zarysowanie
lub upuszczenie ˝arówki grozi jej
przepaleniem bàdê p´kni´ciem.
˚arówki wraz ze wszystkimi elemen-
tami dodatkowymi nale˝y prawid∏owo
zamocowaç. W przeciwnym wypadku
mo˝e dojÊç do uszkodzeƒ na skutek
przegrzania, po˝aru bàdê wnikni´cia
wilgoci do wn´trza lampy. Mo˝e to
doprowadziç do jej uszkodzenia lub
skraplania si´ wody na wewn´trznej
powierzchni klosza.
W celu ograniczenia ryzyka
awarii lub po˝aru
Dok∏adnie obsadziç ˝arówk´ w opra-
wie i zablokowaç.
55 Corolla Wagon OM12L25E 28/1/19 16:20 Page 587

5887-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

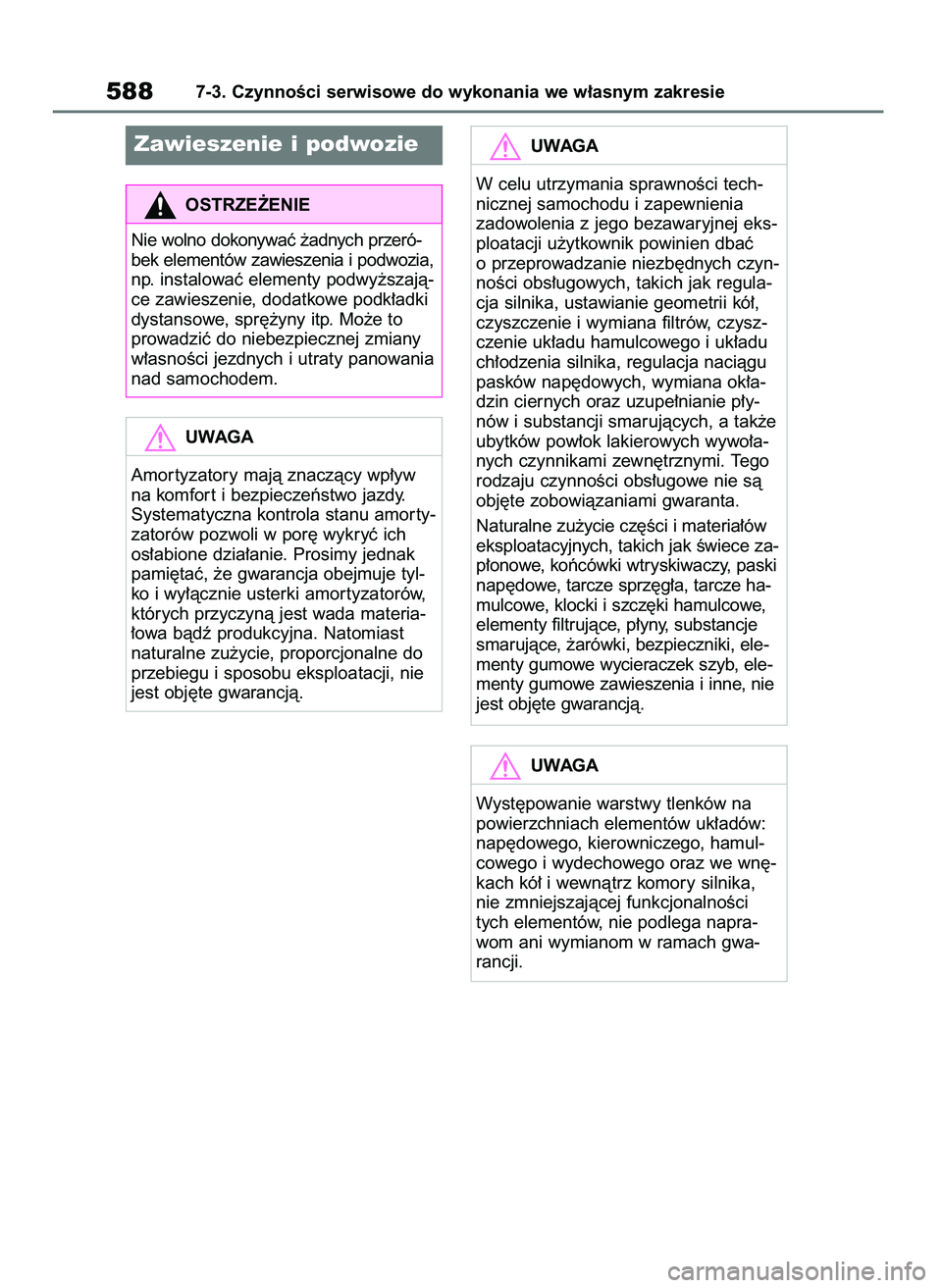

Zawieszenie i podwozie
OSTRZE˚ENIE
Nie wolno dokonywaç ˝adnych przeró-
bek elementów zawieszenia i podwozia,
np. instalowaç elementy podwy˝szajà-
ce zawieszenie, dodatkowe podk∏adki
dystansowe, spr´˝yny itp. Mo˝e to
prowadziç do niebezpiecznej zmiany
w∏asnoÊci jezdnych i utraty panowania
nad samochodem.
UWAGA
Amor tyzatory majà znaczàcy wp∏yw
na komfor t i bezpieczeƒstwo jazdy.
Systematyczna kontrola stanu amor ty-
zatorów pozwoli w por´ wykryç ich
os∏abione dzia∏anie. Prosimy jednak
pami´taç, ˝e gwarancja obejmuje tyl-
ko i wy∏àcznie usterki amor tyzatorów,
których przyczynà jest wada materia-
∏owa bàdê produkcyjna. Natomiast
naturalne zu˝ycie, proporcjonalne do
przebiegu i sposobu eksploatacji, nie
jest obj´te gwarancjà.
UWAGA
Wyst´powanie warstwy tlenków na
powierzchniach elementów uk∏adów:
nap´dowego, kierowniczego, hamul-
cowego i wydechowego oraz we wn´-
kach kó∏ i wewnàtrz komory silnika,
nie zmniejszajàcej funkcjonalnoÊci
tych elementów, nie podlega napra-
wom ani wymianom w ramach gwa-
rancji.
UWAGA
W celu utrzymania sprawnoÊci tech-
nicznej samochodu i zapewnienia
zadowolenia z jego bezawaryjnej eks-
ploatacji u˝ytkownik powinien dbaç
o przeprowadzanie niezb´dnych czyn-
noÊci obs∏ugowych, takich jak regula-
cja silnika, ustawianie geometrii kó∏,
czyszczenie i wymiana filtrów, czysz-
czenie uk∏adu hamulcowego i uk∏adu
ch∏odzenia silnika, regulacja naciàgu
pasków nap´dowych, wymiana ok∏a-
dzin ciernych oraz uzupe∏nianie p∏y-
nów i substancji smarujàcych, a tak˝e
ubytków pow∏ok lakierowych wywo∏a-
nych czynnikami zewn´trznymi. Tego
rodzaju czynnoÊci obs∏ugowe nie sà
obj´te zobowiàzaniami gwaranta.
Naturalne zu˝ycie cz´Êci i materia∏ów
eksploatacyjnych, takich jak Êwiece za-
p∏onowe, koƒcówki wtryskiwaczy, paski
nap´dowe, tarcze sprz´g∏a, tarcze ha-
mulcowe, klocki i szcz´ki hamulcowe,
elementy filtrujàce, p∏yny, substancje
smarujàce, ˝arówki, bezpieczniki, ele-
menty gumowe wycieraczek szyb, ele-
menty gumowe zawieszenia i inne, nie
jest obj´te gwarancjà.
55 Corolla Wagon OM12L25E 28/1/19 16:20 Page 588

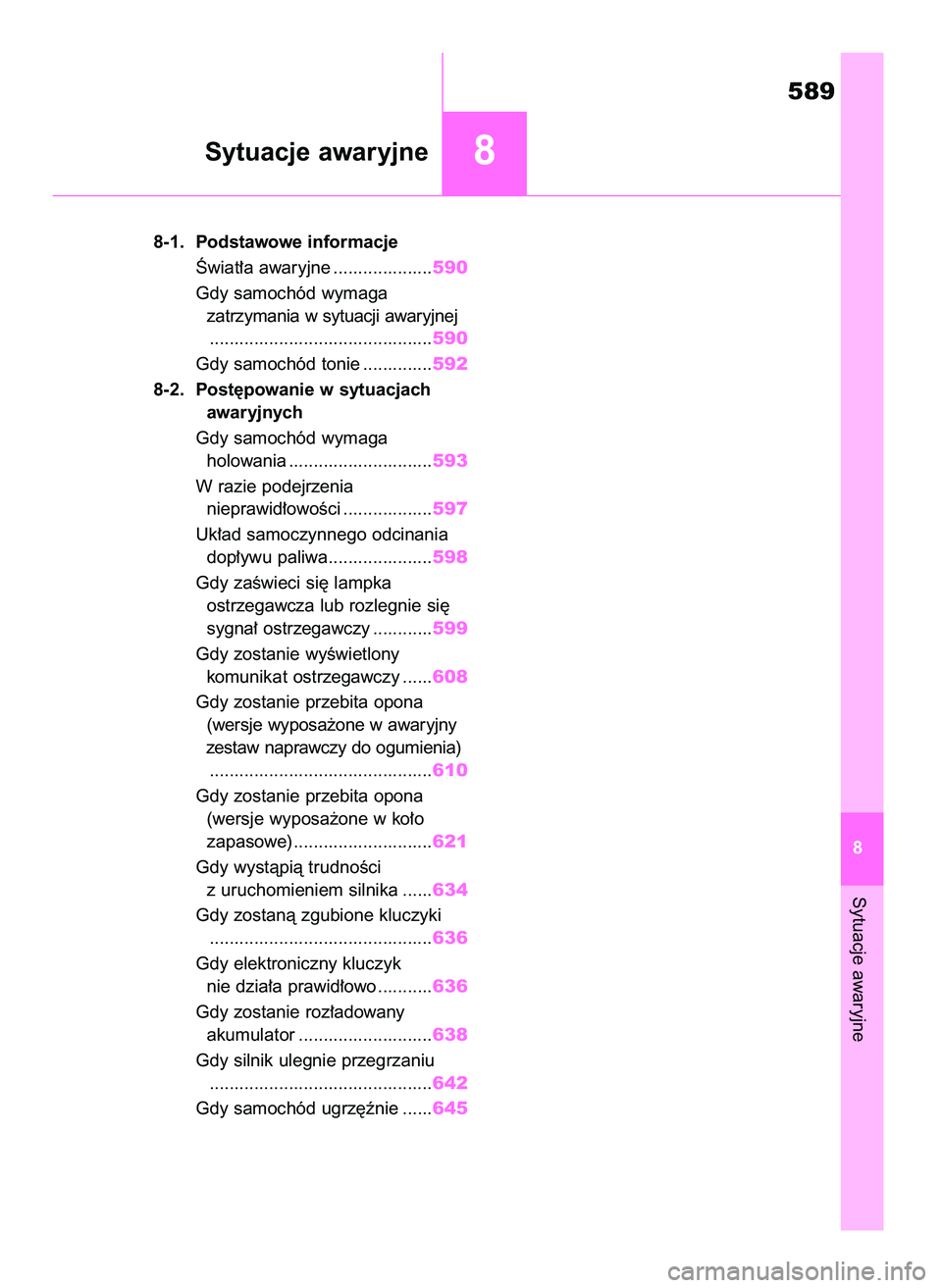

8-1. Podstawowe informacje
Âwiat∏a awaryjne ....................590
Gdy samochód wymaga
zatrzymania w sytuacji awaryjnej
.............................................590
Gdy samochód tonie ..............592
8-2. Post´powanie w sytuacjach
awaryjnych
Gdy samochód wymaga
holowania .............................593
W razie podejrzenia
nieprawid∏owoÊci ..................597
Uk∏ad samoczynnego odcinania
dop∏ywu paliwa.....................598
Gdy zaÊwieci si´ lampka
ostrzegawcza lub rozlegnie si´
sygna∏ ostrzegawczy ............599
Gdy zostanie wyÊwietlony
komunikat ostrzegawczy ......608
Gdy zostanie przebita opona
(wersje wyposa˝one w awaryjny
zestaw naprawczy do ogumienia)
.............................................610
Gdy zostanie przebita opona
(wersje wyposa˝one w ko∏o
zapasowe) ............................621
Gdy wystàpià trudnoÊci
z uruchomieniem silnika ......634
Gdy zostanà zgubione kluczyki
.............................................636
Gdy elektroniczny kluczyk
nie dzia∏a prawid∏owo ...........636
Gdy zostanie roz∏adowany
akumulator ...........................638
Gdy silnik ulegnie przegrzaniu
.............................................642
Gdy samochód ugrz´ênie ......645
8Sytuacje awaryjne
Sytuacje awaryjne
589
8
55 Corolla Wagon OM12L25E 28/1/19 16:20 Page 589

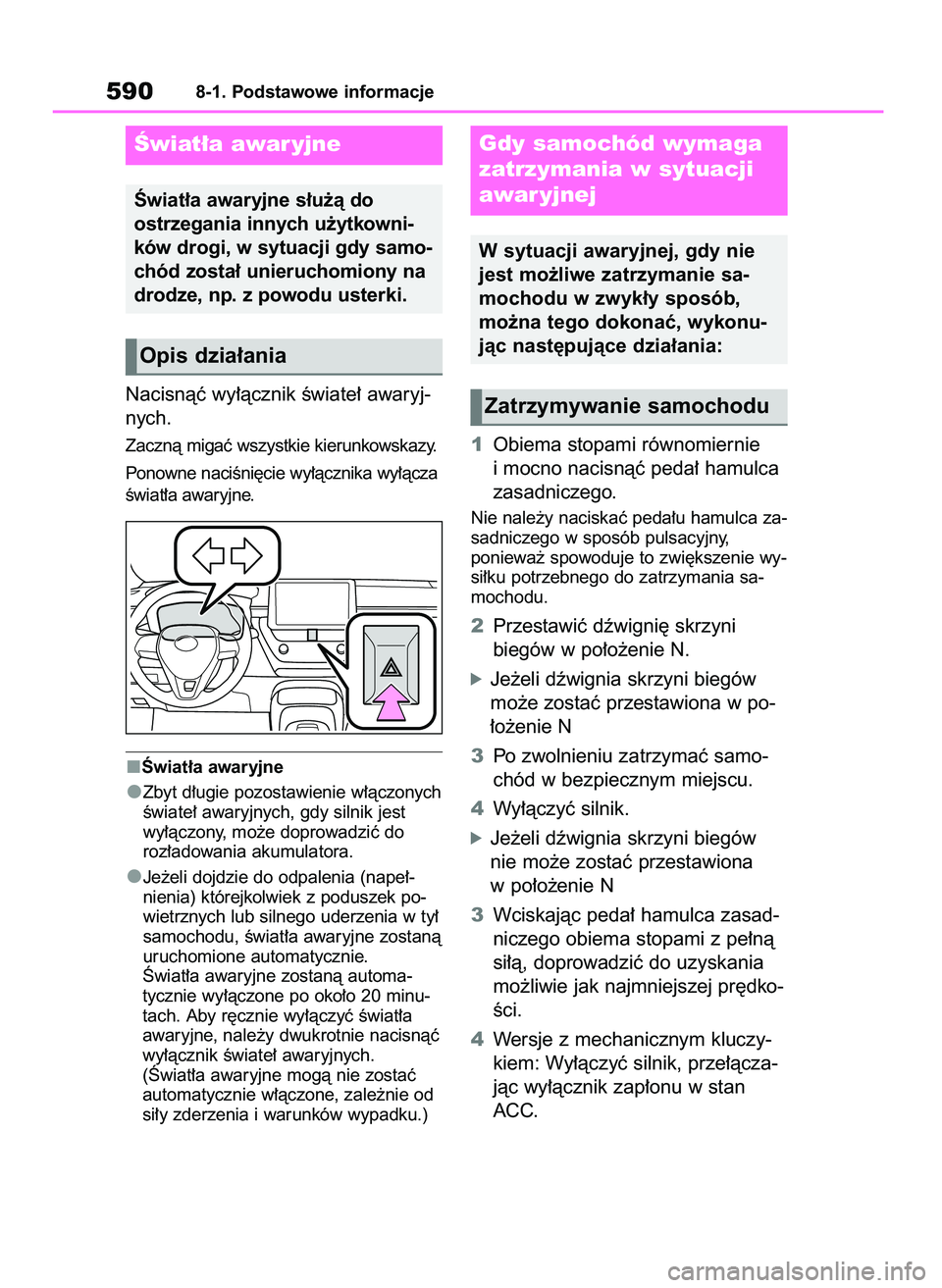

Nacisnàç wy∏àcznik Êwiate∏ awaryj-
nych.
Zacznà migaç wszystkie kierunkowskazy.
Ponowne naciÊni´cie wy∏àcznika wy∏àcza
Êwiat∏a awaryjne.
Âwiat∏a awaryjne
Zbyt d∏ugie pozostawienie w∏àczonych
Êwiate∏ awaryjnych, gdy silnik jest
wy∏àczony, mo˝e doprowadziç do
roz∏adowania akumulatora.
Je˝eli dojdzie do odpalenia (nape∏-
nienia) którejkolwiek z poduszek po-
wietrznych lub silnego uderzenia w ty∏
samochodu, Êwiat∏a awaryjne zostanà
uruchomione automatycznie.
Âwiat∏a awaryjne zostanà automa-
tycznie wy∏àczone po oko∏o 20 minu-
tach. Aby r´cznie wy∏àczyç Êwiat∏a
awaryjne, nale˝y dwukrotnie nacisnàç
wy∏àcznik Êwiate∏ awaryjnych.
(Âwiat∏a awaryjne mogà nie zostaç
automatycznie w∏àczone, zale˝nie od
si∏y zderzenia i warunków wypadku.)1Obiema stopami równomiernie
i mocno nacisnàç peda∏ hamulca
zasadniczego.
Nie nale˝y naciskaç peda∏u hamulca za-
sadniczego w sposób pulsacyjny,
poniewa˝ spowoduje to zwi´kszenie wy-
si∏ku potrzebnego do zatrzymania sa-
mochodu.
2Przestawiç dêwigni´ skrzyni
biegów w po∏o˝enie N.
óJe˝eli dêwignia skrzyni biegów
mo˝e zostaç przestawiona w po-
∏o˝enie N
3Po zwolnieniu zatrzymaç samo-
chód w bezpiecznym miejscu.
4Wy∏àczyç silnik.
óJe˝eli dêwignia skrzyni biegów
nie mo˝e zostaç przestawiona
w po∏o˝enie N
3Wciskajàc peda∏ hamulca zasad-
niczego obiema stopami z pe∏nà
si∏à, doprowadziç do uzyskania
mo˝liwie jak najmniejszej pr´dko-
Êci.
4Wersje z mechanicznym kluczy-
kiem: Wy∏àczyç silnik, prze∏àcza-
jàc wy∏àcznik zap∏onu w stan
ACC.
5908-1. Podstawowe informacje
Âwiat∏a awar yjneGdy samochód wymaga
zatrzymania w sytuacji
awar yjnej
Âwiat∏a awaryjne s∏u˝à do
ostrzegania innych u˝ytkowni-
ków drogi, w sytuacji gdy samo-
chód zosta∏ unieruchomiony na
drodze, np. z powodu usterki.
W sytuacji awaryjnej, gdy nie
jest mo˝liwe zatrzymanie sa-
mochodu w zwyk∏y sposób,
mo˝na tego dokonaç, wykonu-
jàc nast´pujàce dzia∏ania:
Opis dzia∏ania
Zatrzymywanie samochodu
55 Corolla Wagon OM12L25E 28/1/19 16:20 Page 590
