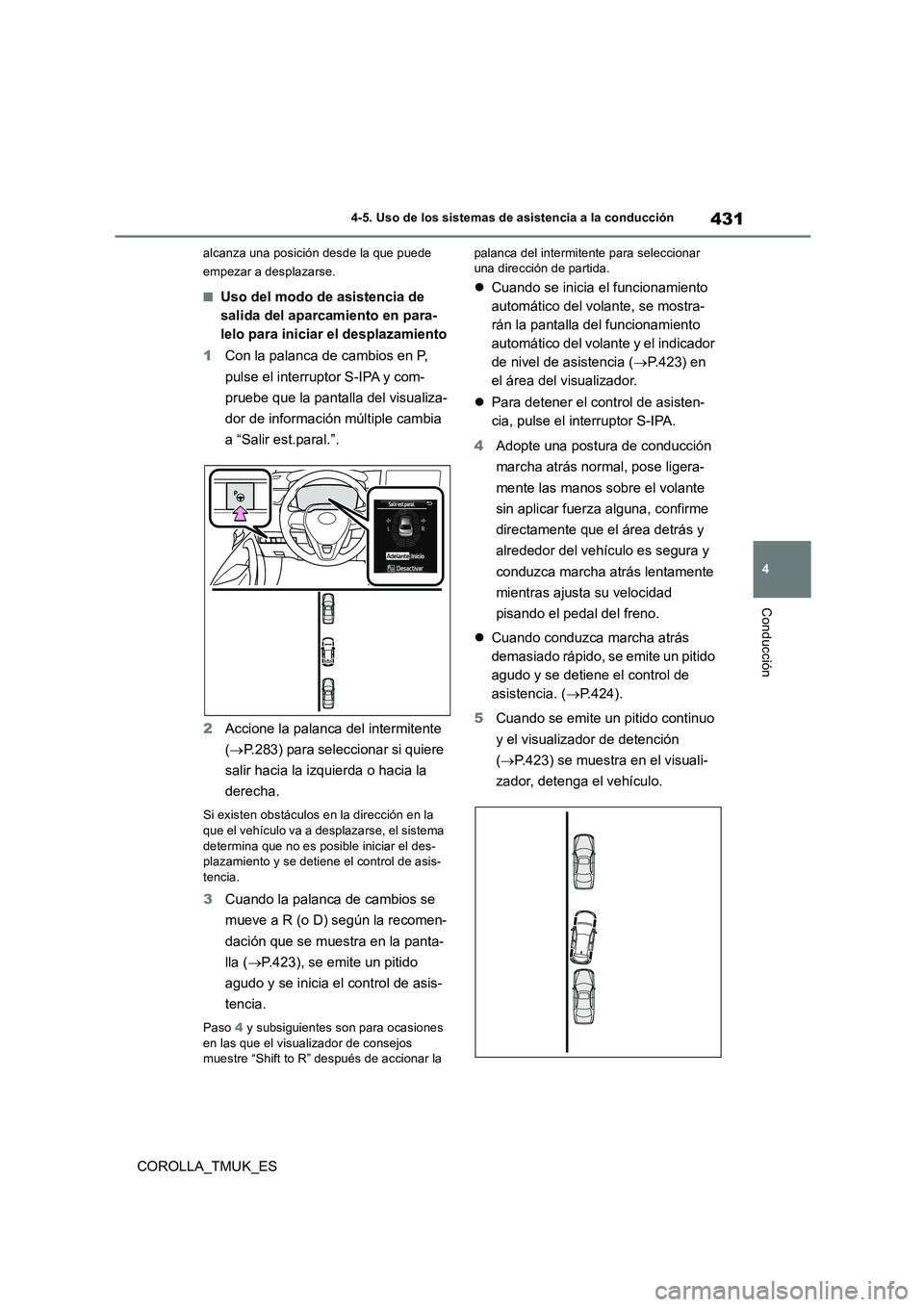

TOYOTA COROLLA HATCHBACK 2019 Manual del propietario (in Spanish)

431
4
COROLLA_TMUK_ES
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
alcanza una posición desde la que puede
empezar a desplazarse.
■Uso del modo de asistencia de
salida del aparcamiento en para-
lelo para iniciar el desplazamiento
1 Con la palanca de cambios en P,
pulse el interruptor S-IPA y com-
pruebe que la pantalla del visualiza-
dor de información múltiple cambia
a “Salir est.paral.”.
2 Accione la palanca del intermitente
( P.283) para seleccionar si quiere
salir hacia la izquierda o hacia la
derecha.
Si existen obstáculos en la dirección en la que el vehículo va a desplazarse, el sistema
determina que no es posible iniciar el des- plazamiento y se detiene el control de asis-tencia.
3 Cuando la palanca de cambios se
mueve a R (o D) según la recomen-
dación que se muestra en la panta-
lla ( P.423), se emite un pitido
agudo y se inicia el control de asis-
tencia.
Paso 4 y subsiguientes son para ocasiones en las que el visualizador de consejos muestre “Shift to R” después de accionar la
palanca del intermitente para seleccionar una dirección de partida.
 Cuando se inicia el funcionamiento
automático del volante, se mostra-
rán la pantalla del funcionamiento
automático del volante y el indicador
de nivel de asistencia ( P.423) en
el área del visualizador.
 Para detener el control de asisten-
cia, pulse el interruptor S-IPA.
4 Adopte una postura de conducción
marcha atrás normal, pose ligera-
mente las manos sobre el volante
sin aplicar fuerza alguna, confirme
directamente que el área detrás y
alrededor del vehículo es segura y
conduzca marcha atrás lentamente
mientras ajusta su velocidad
pisando el pedal del freno.
 Cuando conduzca marcha atrás
demasiado rápido, se emite un pitido
agudo y se detiene el control de
asistencia. ( P.424).
5 Cuando se emite un pitido continuo
y el visualizador de detención
( P.423) se muestra en el visuali-
zador, detenga el vehículo.

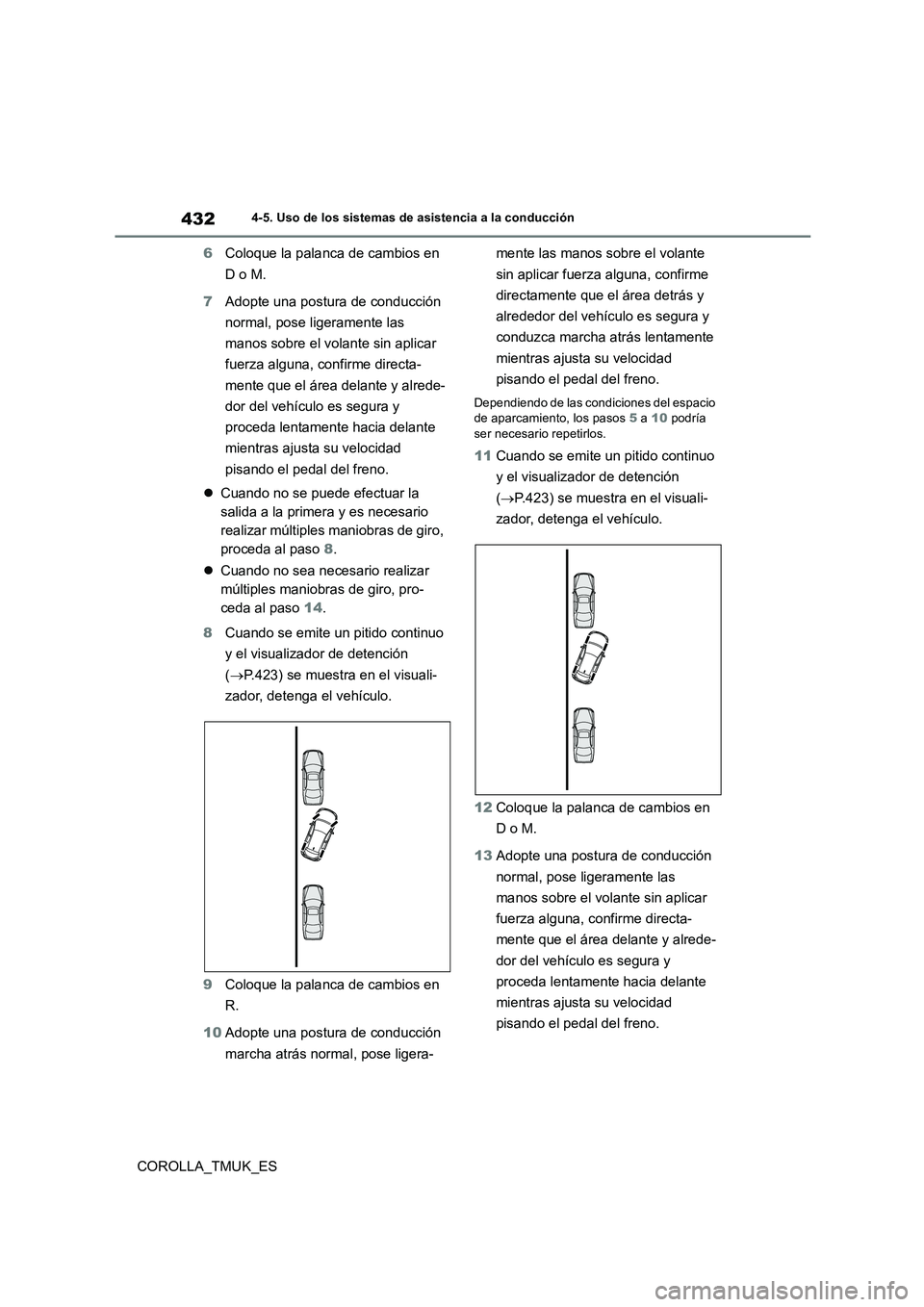

432
COROLLA_TMUK_ES
4-5. Uso de los sistemas de asistencia a la conducción
6Coloque la palanca de cambios en
D o M.
7 Adopte una postura de conducción
normal, pose ligeramente las
manos sobre el volante sin aplicar
fuerza alguna, confirme directa-
mente que el área delante y alrede-
dor del vehículo es segura y
proceda lentamente hacia delante
mientras ajusta su velocidad
pisando el pedal del freno.
 Cuando no se puede efectuar la
salida a la primera y es necesario
realizar múltiples maniobras de giro,
proceda al paso 8.
 Cuando no sea necesario realizar
múltiples maniobras de giro, pro-
ceda al paso 14.
8 Cuando se emite un pitido continuo
y el visualizador de detención
( P.423) se muestra en el visuali-
zador, detenga el vehículo.
9 Coloque la palanca de cambios en
R.
10 Adopte una postura de conducción
marcha atrás normal, pose ligera-
mente las manos sobre el volante
sin aplicar fuerza alguna, confirme
directamente que el área detrás y
alrededor del vehículo es segura y
conduzca marcha atrás lentamente
mientras ajusta su velocidad
pisando el pedal del freno.
Dependiendo de las condiciones del espacio de aparcamiento, los pasos 5 a 10 podría
ser necesario repetirlos.
11 Cuando se emite un pitido continuo
y el visualizador de detención
( P.423) se muestra en el visuali-
zador, detenga el vehículo.
12 Coloque la palanca de cambios en
D o M.
13 Adopte una postura de conducción
normal, pose ligeramente las
manos sobre el volante sin aplicar
fuerza alguna, confirme directa-
mente que el área delante y alrede-
dor del vehículo es segura y
proceda lentamente hacia delante
mientras ajusta su velocidad
pisando el pedal del freno.

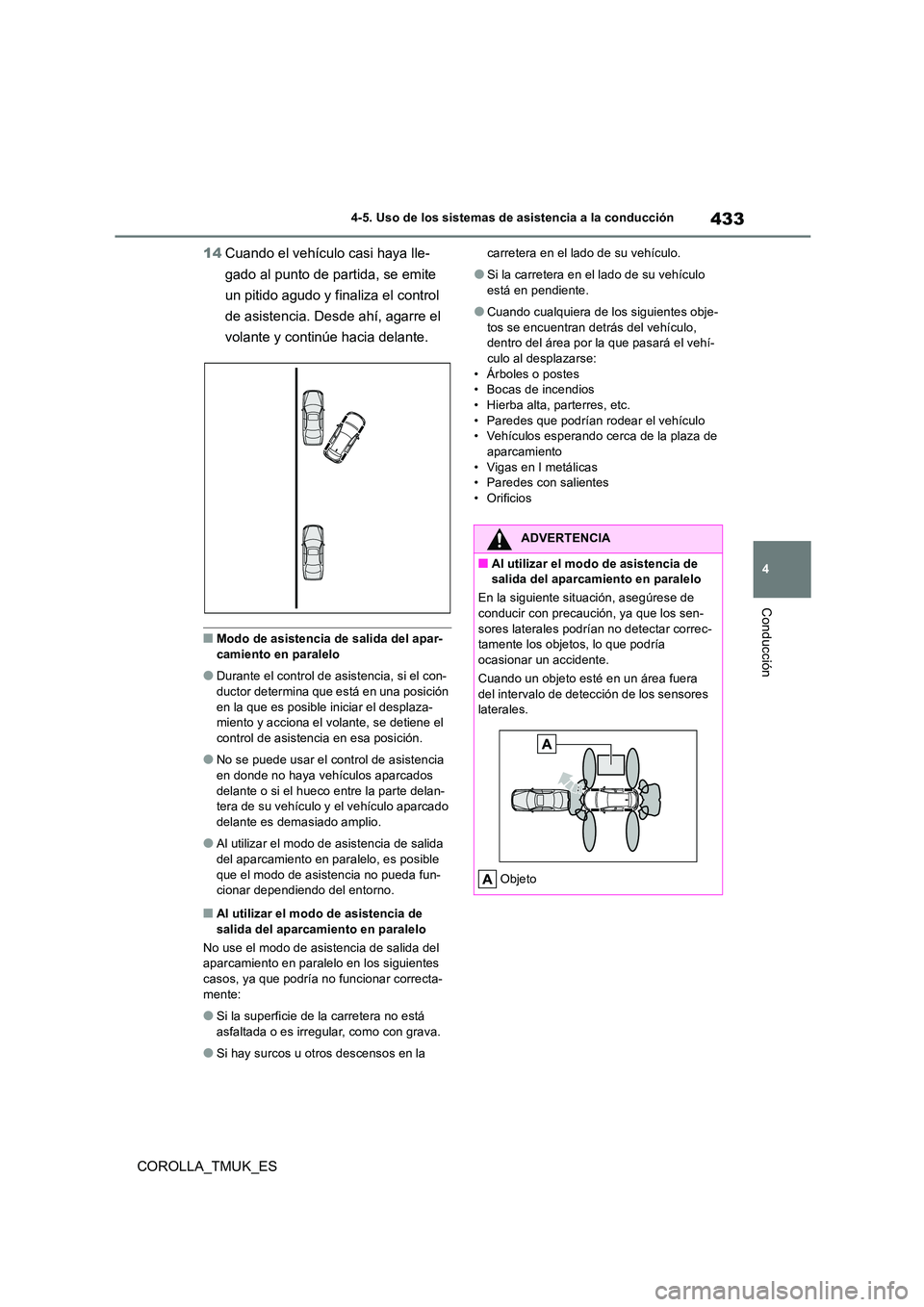

433
4
COROLLA_TMUK_ES
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
14Cuando el vehículo casi haya lle-
gado al punto de partida, se emite
un pitido agudo y finaliza el control
de asistencia. Desde ahí, agarre el
volante y continúe hacia delante.
■Modo de asistencia de salida del apar-
camiento en paralelo
●Durante el control de asistencia, si el con-
ductor determina que está en una posición en la que es posible iniciar el desplaza-miento y acciona el volante, se detiene el
control de asistencia en esa posición.
●No se puede usar el control de asistencia
en donde no haya vehículos aparcados delante o si el hueco entre la parte delan-tera de su vehículo y el vehículo aparcado
delante es demasiado amplio.
●Al utilizar el modo de asistencia de salida
del aparcamiento en paralelo, es posible que el modo de asistencia no pueda fun-cionar dependiendo del entorno.
■Al utilizar el modo de asistencia de
salida del aparcamiento en paralelo
No use el modo de asistencia de salida del aparcamiento en paralelo en los siguientes casos, ya que podría no funcionar correcta-
mente:
●Si la superficie de la carretera no está
asfaltada o es irregular, como con grava.
●Si hay surcos u otros descensos en la
carretera en el lado de su vehículo.
●Si la carretera en el lado de su vehículo
está en pendiente.
●Cuando cualquiera de los siguientes obje-
tos se encuentran detrás del vehículo, dentro del área por la que pasará el vehí-culo al desplazarse:
• Árboles o postes • Bocas de incendios• Hierba alta, parterres, etc.
• Paredes que podrían rodear el vehículo • Vehículos esperando cerca de la plaza de aparcamiento
• Vigas en I metálicas • Paredes con salientes•Orificios
ADVERTENCIA
■Al utilizar el modo de asistencia de salida del aparcamiento en paralelo
En la siguiente situación, asegúrese de conducir con precaución, ya que los sen-
sores laterales podrían no detectar correc- tamente los objetos, lo que podría ocasionar un accidente.
Cuando un objeto esté en un área fuera
del intervalo de detección de los sensores laterales.
Objeto

434

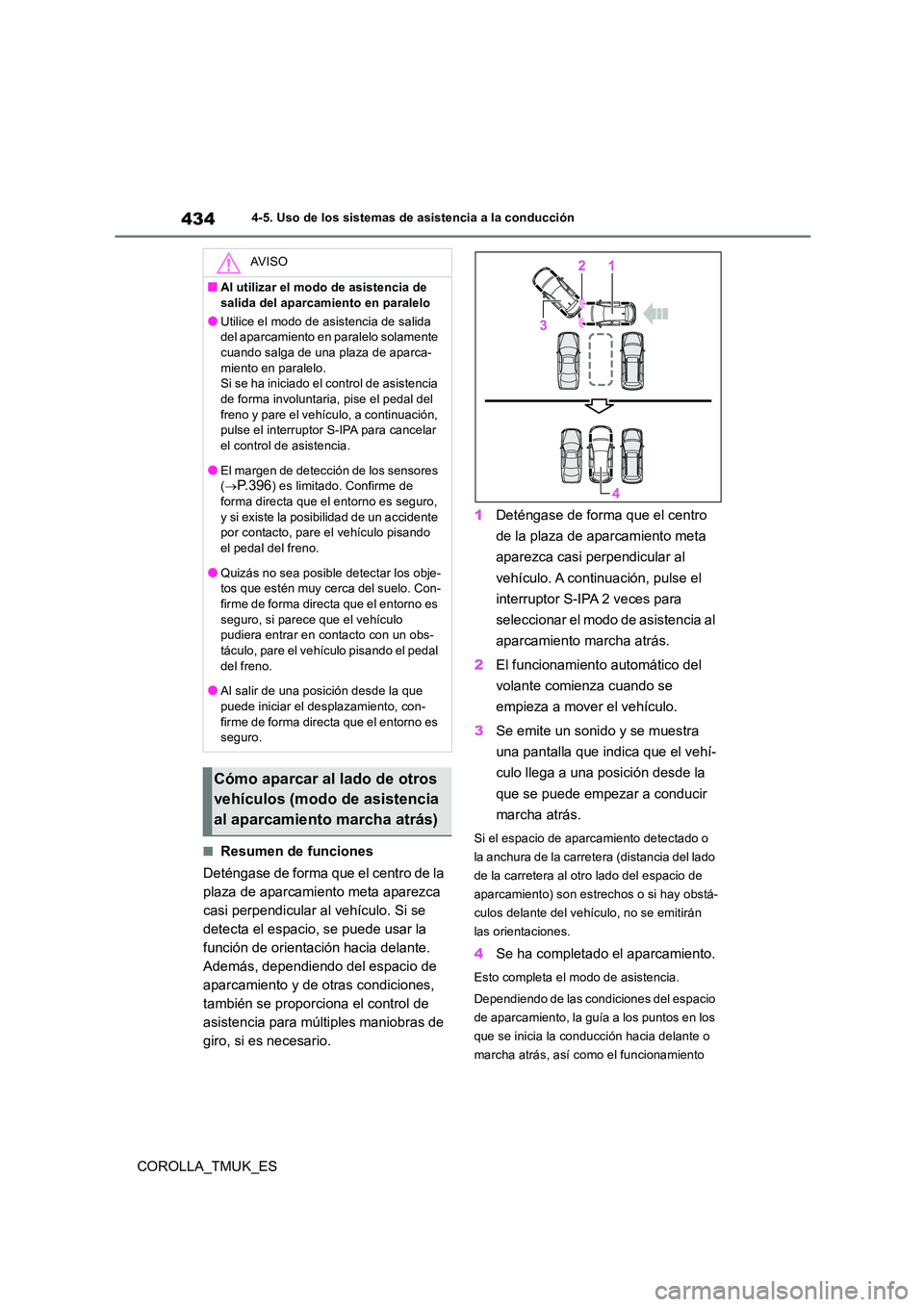

COROLLA_TMUK_ES
4-5. Uso de los sistemas de asistencia a la conducción
■Resumen de funciones
Deténgase de forma que el centro de la
plaza de aparcamiento meta aparezca
casi perpendicular al vehículo. Si se
detecta el espacio, se puede usar la
función de orientación hacia delante.
Además, dependiendo del espacio de
aparcamiento y de otras condiciones,
también se proporciona el control de
asistencia para múltiples maniobras de
giro, si es necesario.
1 Deténgase de forma que el centro
de la plaza de aparcamiento meta
aparezca casi perpendicular al
vehículo. A continuación, pulse el
interruptor S-IPA 2 veces para
seleccionar el modo de asistencia al
aparcamiento marcha atrás.
2 El funcionamiento automático del
volante comienza cuando se
empieza a mover el vehículo.
3 Se emite un sonido y se muestra
una pantalla que indica que el vehí-
culo llega a una posición desde la
que se puede empezar a conducir
marcha atrás.
Si el espacio de aparcamiento detectado o
la anchura de la carretera (distancia del lado
de la carretera al otro lado del espacio de
aparcamiento) son estrechos o si hay obstá-
culos delante del vehículo, no se emitirán
las orientaciones.
4 Se ha completado el aparcamiento.
Esto completa el modo de asistencia.
Dependiendo de las condiciones del espacio
de aparcamiento, la guía a los puntos en los
que se inicia la conducción hacia delante o
marcha atrás, así como el funcionamiento
AV I S O
■Al utilizar el modo de asistencia de
salida del aparcamiento en paralelo
●Utilice el modo de asistencia de salida del aparcamiento en paralelo solamente cuando salga de una plaza de aparca-
miento en paralelo. Si se ha iniciado el control de asistencia de forma involuntaria, pise el pedal del
freno y pare el vehículo, a continuación, pulse el interruptor S-IPA para cancelar el control de asistencia.
●El margen de detección de los sensores ( P. 3 9 6) es limitado. Confirme de forma directa que el entorno es seguro,
y si existe la posibilidad de un accidente por contacto, pare el vehículo pisando el pedal del freno.
●Quizás no sea posible detectar los obje-tos que estén muy cerca del suelo. Con-firme de forma directa que el entorno es
seguro, si parece que el vehículo pudiera entrar en contacto con un obs-táculo, pare el vehículo pisando el pedal
del freno.
●Al salir de una posición desde la que puede iniciar el desplazamiento, con-
firme de forma directa que el entorno es seguro.
Cómo aparcar al lado de otros
vehículos (modo de asistencia
al aparcamiento marcha atrás)

435

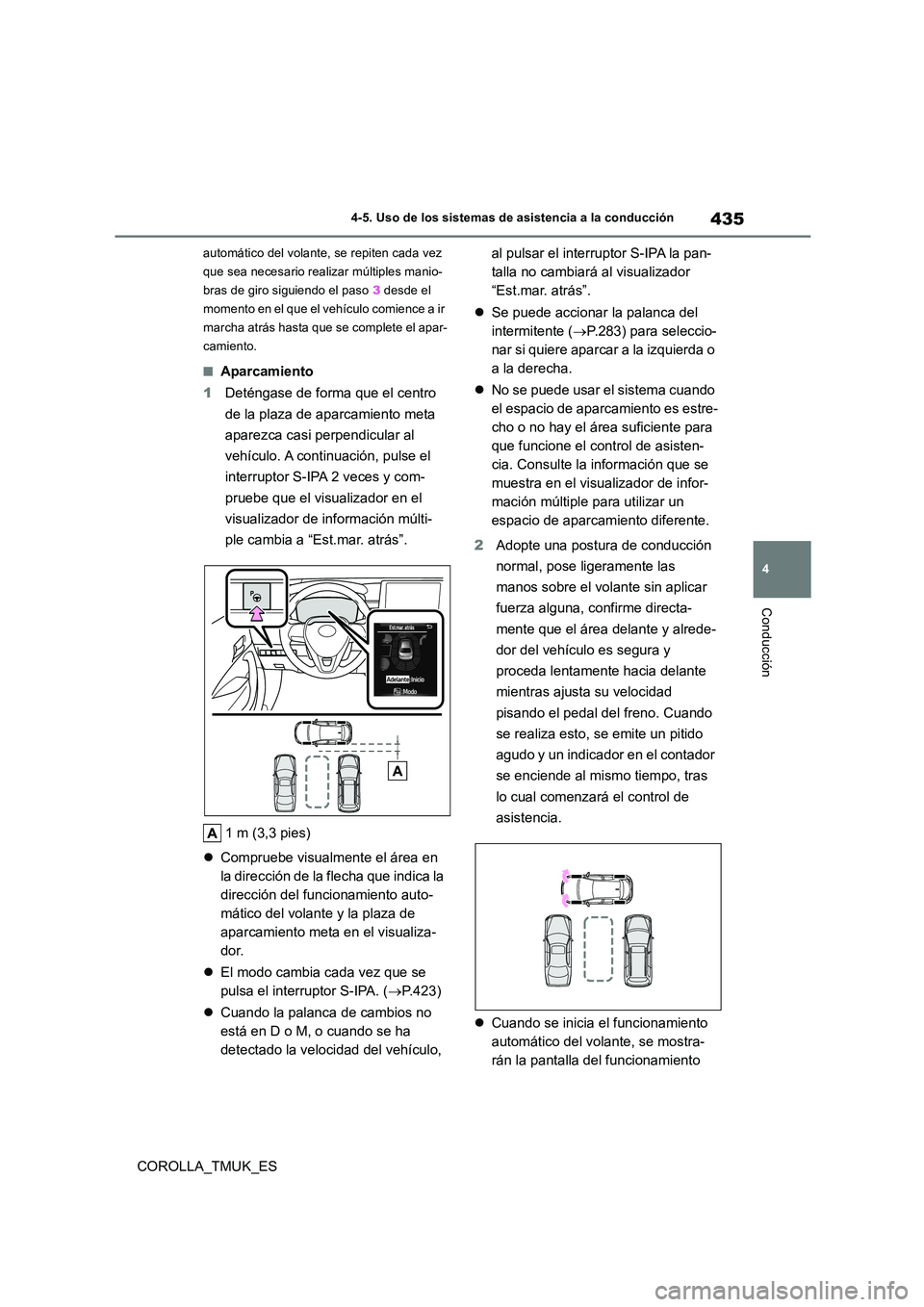

4
COROLLA_TMUK_ES
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
automático del volante, se repiten cada vez
que sea necesario realiz ar múltiples manio-
bras de giro siguiendo el paso 3 desde el
momento en el que el vehículo comience a ir
marcha atrás hasta que se complete el apar-
camiento.
■Aparcamiento
1 Deténgase de forma que el centro
de la plaza de aparcamiento meta
aparezca casi perpendicular al
vehículo. A continuación, pulse el
interruptor S-IPA 2 veces y com-
pruebe que el visualizador en el
visualizador de información múlti-
ple cambia a “Est.mar. atrás”.
1 m (3,3 pies)
 Compruebe visualmente el área en
la dirección de la flecha que indica la
dirección del funcionamiento auto-
mático del volante y la plaza de
aparcamiento meta en el visualiza-
dor.
 El modo cambia cada vez que se
pulsa el interruptor S-IPA. ( P.423)
 Cuando la palanca de cambios no
está en D o M, o cuando se ha
detectado la velocidad del vehículo,
al pulsar el interruptor S-IPA la pan-
talla no cambiará al visualizador
“Est.mar. atrás”.
 Se puede accionar la palanca del
intermitente ( P.283) para seleccio-
nar si quiere aparcar a la izquierda o
a la derecha.
 No se puede usar el sistema cuando
el espacio de aparcamiento es estre-
cho o no hay el área suficiente para
que funcione el control de asisten-
cia. Consulte la información que se
muestra en el visualizador de infor-
mación múltiple para utilizar un
espacio de aparcamiento diferente.
2 Adopte una postura de conducción
normal, pose ligeramente las
manos sobre el volante sin aplicar
fuerza alguna, confirme directa-
mente que el área delante y alrede-
dor del vehículo es segura y
proceda lentamente hacia delante
mientras ajusta su velocidad
pisando el pedal del freno. Cuando
se realiza esto, se emite un pitido
agudo y un indicador en el contador
se enciende al mismo tiempo, tras
lo cual comenzará el control de
asistencia.
 Cuando se inicia el funcionamiento
automático del volante, se mostra-
rán la pantalla del funcionamiento

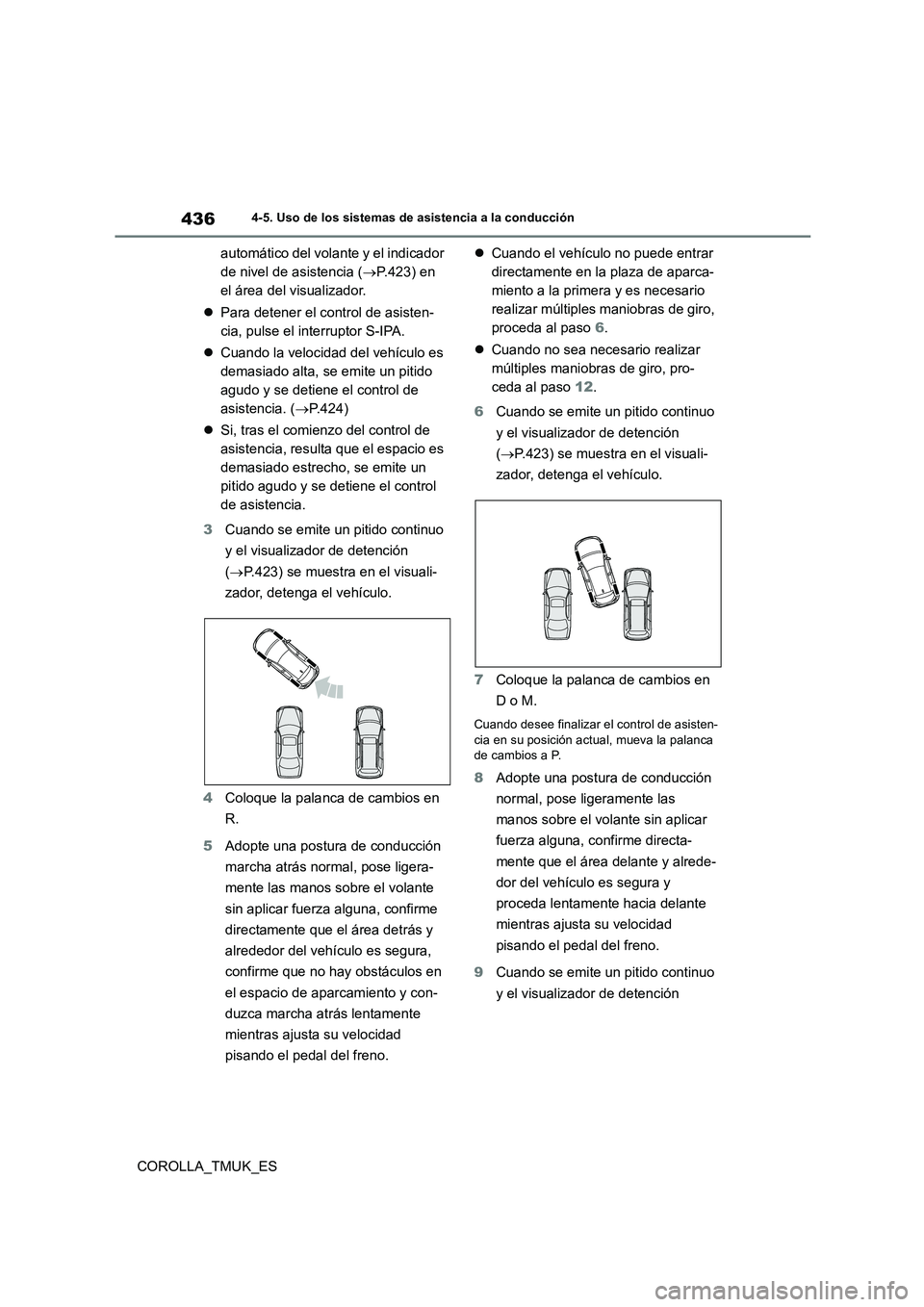

436
COROLLA_TMUK_ES
4-5. Uso de los sistemas de asistencia a la conducción
automático del volante y el indicador
de nivel de asistencia ( P.423) en
el área del visualizador.
 Para detener el control de asisten-
cia, pulse el interruptor S-IPA.
 Cuando la velocidad del vehículo es
demasiado alta, se emite un pitido
agudo y se detiene el control de
asistencia. ( P.424)
 Si, tras el comienzo del control de
asistencia, resulta que el espacio es
demasiado estrecho, se emite un
pitido agudo y se detiene el control
de asistencia.
3 Cuando se emite un pitido continuo
y el visualizador de detención
( P.423) se muestra en el visuali-
zador, detenga el vehículo.
4 Coloque la palanca de cambios en
R.
5 Adopte una postura de conducción
marcha atrás normal, pose ligera-
mente las manos sobre el volante
sin aplicar fuerza alguna, confirme
directamente que el área detrás y
alrededor del vehículo es segura,
confirme que no hay obstáculos en
el espacio de aparcamiento y con-
duzca marcha atrás lentamente
mientras ajusta su velocidad
pisando el pedal del freno.
 Cuando el vehículo no puede entrar
directamente en la plaza de aparca-
miento a la primera y es necesario
realizar múltiples maniobras de giro,
proceda al paso 6.
 Cuando no sea necesario realizar
múltiples maniobras de giro, pro-
ceda al paso 12.
6 Cuando se emite un pitido continuo
y el visualizador de detención
( P.423) se muestra en el visuali-
zador, detenga el vehículo.
7 Coloque la palanca de cambios en
D o M.
Cuando desee finalizar el control de asisten- cia en su posición actual, mueva la palanca de cambios a P.
8 Adopte una postura de conducción
normal, pose ligeramente las
manos sobre el volante sin aplicar
fuerza alguna, confirme directa-
mente que el área delante y alrede-
dor del vehículo es segura y
proceda lentamente hacia delante
mientras ajusta su velocidad
pisando el pedal del freno.
9 Cuando se emite un pitido continuo
y el visualizador de detención

437
4
COROLLA_TMUK_ES
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

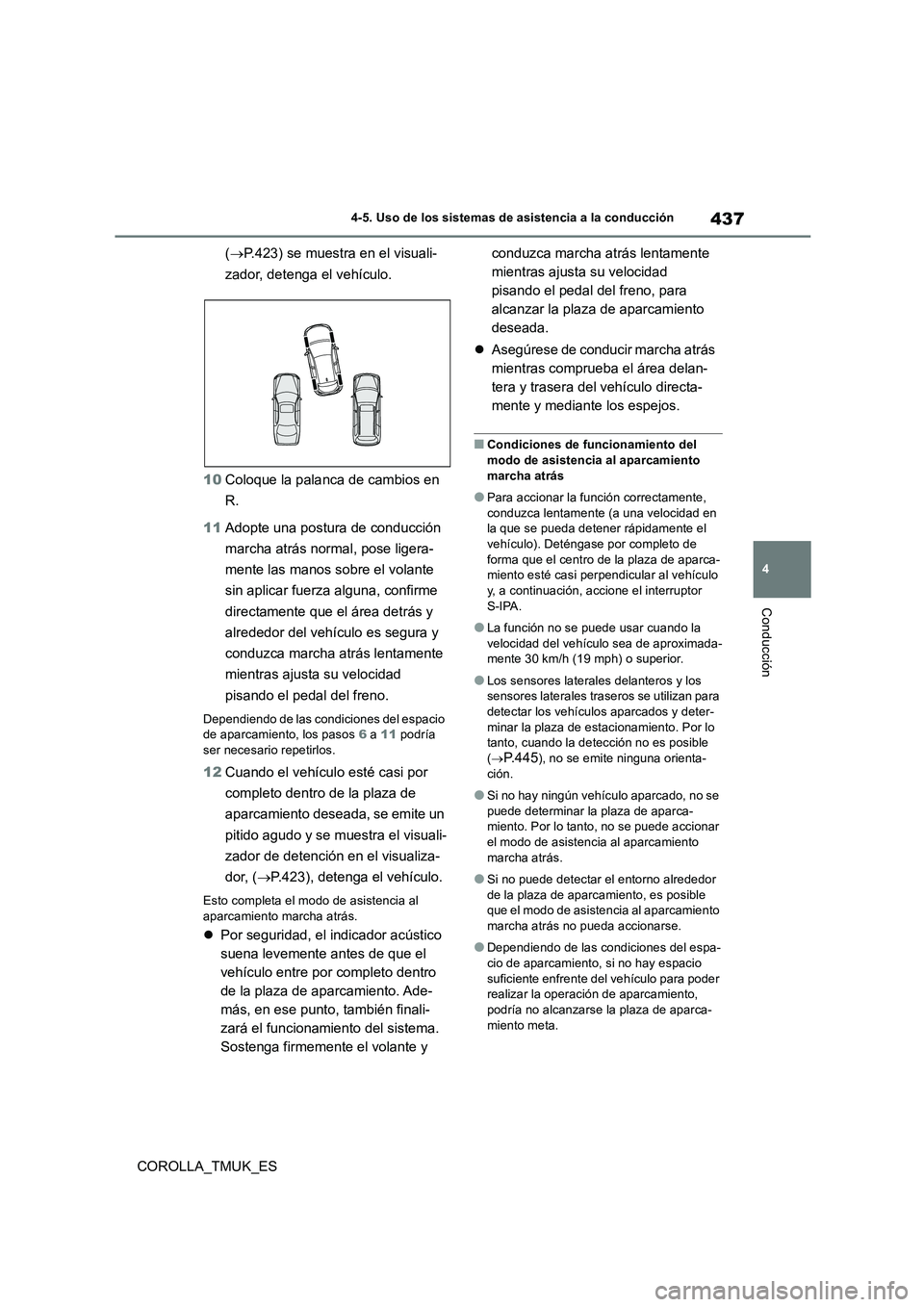

(P.423) se muestra en el visuali-
zador, detenga el vehículo.
10 Coloque la palanca de cambios en
R.
11 Adopte una postura de conducción
marcha atrás normal, pose ligera-
mente las manos sobre el volante
sin aplicar fuerza alguna, confirme
directamente que el área detrás y
alrededor del vehículo es segura y
conduzca marcha atrás lentamente
mientras ajusta su velocidad
pisando el pedal del freno.
Dependiendo de las condiciones del espacio de aparcamiento, los pasos 6 a 11 podría ser necesario repetirlos.
12 Cuando el vehículo esté casi por
completo dentro de la plaza de
aparcamiento deseada, se emite un
pitido agudo y se muestra el visuali-
zador de detención en el visualiza-
dor, ( P.423), detenga el vehículo.
Esto completa el modo de asistencia al aparcamiento marcha atrás.
 Por seguridad, el indicador acústico
suena levemente antes de que el
vehículo entre por completo dentro
de la plaza de aparcamiento. Ade-
más, en ese punto, también finali-
zará el funcionamiento del sistema.
Sostenga firmemente el volante y
conduzca marcha atrás lentamente
mientras ajusta su velocidad
pisando el pedal del freno, para
alcanzar la plaza de aparcamiento
deseada.
 Asegúrese de conducir marcha atrás
mientras comprueba el área delan-
tera y trasera del vehículo directa-
mente y mediante los espejos.
■Condiciones de funcionamiento del modo de asistencia al aparcamiento
marcha atrás
●Para accionar la función correctamente,
conduzca lentamente (a una velocidad en la que se pueda detener rápidamente el vehículo). Deténgase por completo de
forma que el centro de la plaza de aparca- miento esté casi perpendicular al vehículo y, a continuación, accione el interruptor
S-IPA.
●La función no se puede usar cuando la
velocidad del vehículo sea de aproximada- mente 30 km/h (19 mph) o superior.
●Los sensores laterales delanteros y los sensores laterales traseros se utilizan para detectar los vehículos aparcados y deter-
minar la plaza de estacionamiento. Por lo tanto, cuando la detección no es posible ( P. 4 4 5), no se emite ninguna orienta-
ción.
●Si no hay ningún vehículo aparcado, no se
puede determinar la plaza de aparca- miento. Por lo tanto, no se puede accionar el modo de asistencia al aparcamiento
marcha atrás.
●Si no puede detectar el entorno alrededor
de la plaza de aparcamiento, es posible que el modo de asistencia al aparcamiento marcha atrás no pueda accionarse.
●Dependiendo de las condiciones del espa-cio de aparcamiento, si no hay espacio
suficiente enfrente del vehículo para poder realizar la operación de aparcamiento, podría no alcanzarse la plaza de aparca-
miento meta.

438
COROLLA_TMUK_ES
4-5. Uso de los sistemas de asistencia a la conducción

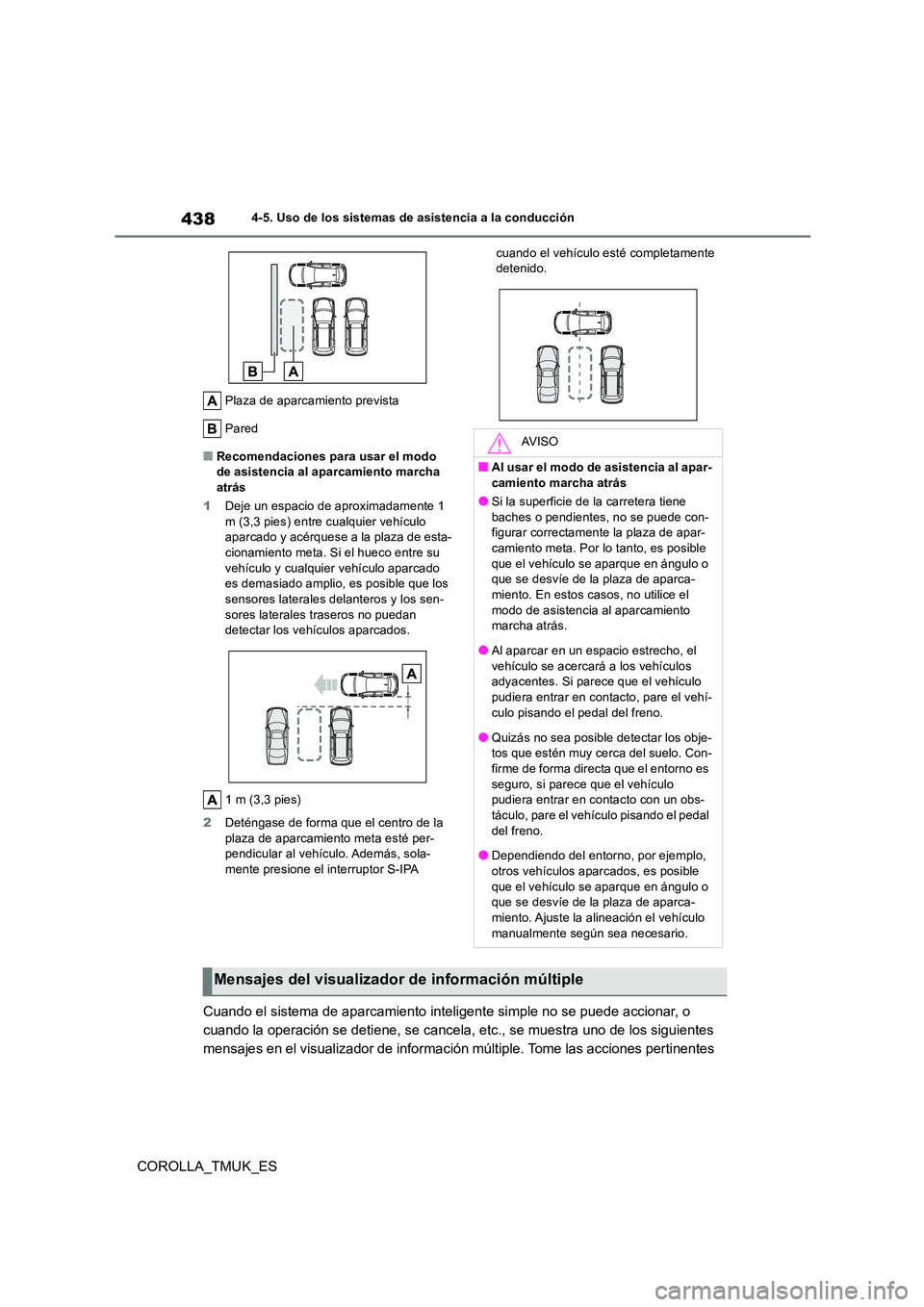

Plaza de aparcamiento prevista
Pared
■Recomendaciones para usar el modo de asistencia al aparcamiento marcha atrás
1 Deje un espacio de aproximadamente 1
m (3,3 pies) entre cualquier vehículo aparcado y acérquese a la plaza de esta-cionamiento meta. Si el hueco entre su
vehículo y cualquier vehículo aparcado es demasiado amplio, es posible que los sensores laterales delanteros y los sen-
sores laterales traseros no puedan detectar los vehículos aparcados.
1 m (3,3 pies)
2 Deténgase de forma que el centro de la plaza de aparcamiento meta esté per-pendicular al vehículo. Además, sola-
mente presione el interruptor S-IPA
cuando el vehículo esté completamente detenido.
Cuando el sistema de aparcamiento inteligente simple no se puede accionar, o
cuando la operación se detiene, se cancela, etc., se muestra uno de los siguientes
mensajes en el visualizador de información múltiple. Tome las acciones pertinentes
AV I S O
■Al usar el modo de asistencia al apar-
camiento marcha atrás
●Si la superficie de la carretera tiene baches o pendientes, no se puede con-figurar correctamente la plaza de apar-
camiento meta. Por lo tanto, es posible que el vehículo se aparque en ángulo o que se desvíe de la plaza de aparca-
miento. En estos casos, no utilice el modo de asistencia al aparcamiento marcha atrás.
●Al aparcar en un espacio estrecho, el vehículo se acercará a los vehículos adyacentes. Si parece que el vehículo
pudiera entrar en contacto, pare el vehí- culo pisando el pedal del freno.
●Quizás no sea posible detectar los obje-tos que estén muy cerca del suelo. Con-firme de forma directa que el entorno es
seguro, si parece que el vehículo pudiera entrar en contacto con un obs-táculo, pare el vehículo pisando el pedal
del freno.
●Dependiendo del entorno, por ejemplo, otros vehículos aparcados, es posible
que el vehículo se aparque en ángulo o que se desvíe de la plaza de aparca-miento. Ajuste la alineación el vehículo
manualmente según sea necesario.
Mensajes del visualizador de información múltiple

439
4
COROLLA_TMUK_ES
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

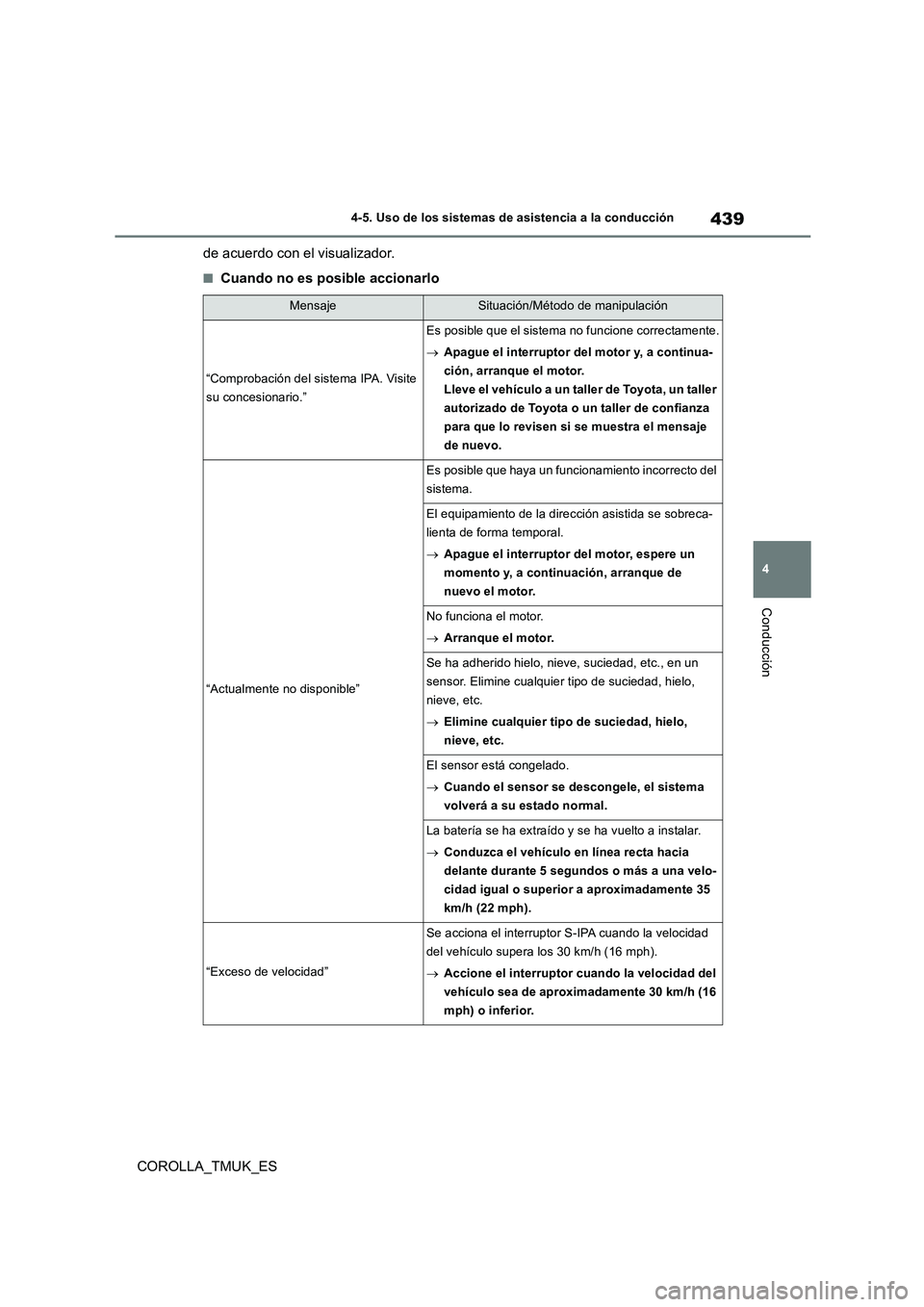

de acuerdo con el visualizador.
■Cuando no es posible accionarlo
MensajeSituación/Método de manipulación
“Comprobación del sistema IPA. Visite
su concesionario.”
Es posible que el sistema no funcione correctamente.
 Apague el interruptor del motor y, a continua-
ción, arranque el motor.
Lleve el vehículo a un taller de Toyota, un taller
autorizado de Toyota o un taller de confianza
para que lo revisen si se muestra el mensaje
de nuevo.
“Actualmente no disponible”
Es posible que haya un funcionamiento incorrecto del
sistema.
El equipamiento de la dirección asistida se sobreca-
lienta de forma temporal.
 Apague el interruptor del motor, espere un
momento y, a continuación, arranque de
nuevo el motor.
No funciona el motor.
 Arranque el motor.
Se ha adherido hielo, nieve, suciedad, etc., en un
sensor. Elimine cualquier tipo de suciedad, hielo,
nieve, etc.
 Elimine cualquier tipo de suciedad, hielo,
nieve, etc.
El sensor está congelado.
 Cuando el sensor se descongele, el sistema
volverá a su estado normal.
La batería se ha extraído y se ha vuelto a instalar.
 Conduzca el vehículo en línea recta hacia
delante durante 5 segundos o más a una velo-
cidad igual o superior a aproximadamente 35
km/h (22 mph).
“Exceso de velocidad”
Se acciona el interruptor S-IPA cuando la velocidad
del vehículo supera los 30 km/h (16 mph).
 Accione el interruptor cuando la velocidad del
vehículo sea de aproximadamente 30 km/h (16
mph) o inferior.

440
COROLLA_TMUK_ES
4-5. Uso de los sistemas de asistencia a la conducción

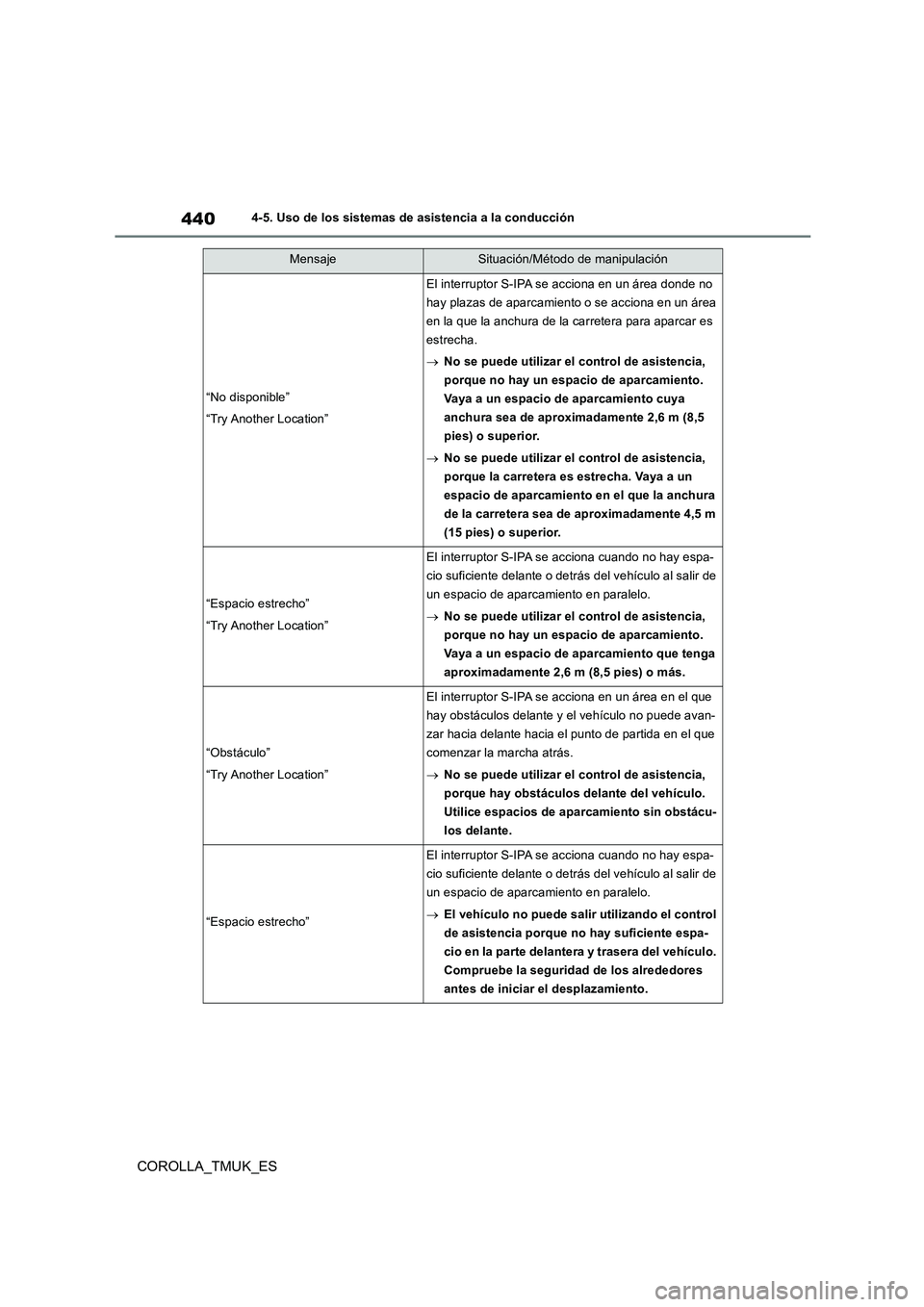

“No disponible”
“Try Another Location”
El interruptor S-IPA se acciona en un área donde no
hay plazas de aparcamiento o se acciona en un área
en la que la anchura de la carretera para aparcar es
estrecha.
 No se puede utilizar el control de asistencia,
porque no hay un espacio de aparcamiento.
Vaya a un espacio de aparcamiento cuya
anchura sea de aproximadamente 2,6 m (8,5
pies) o superior.
 No se puede utilizar el control de asistencia,
porque la carretera es estrecha. Vaya a un
espacio de aparcamiento en el que la anchura
de la carretera sea de aproximadamente 4,5 m
(15 pies) o superior.
“Espacio estrecho”
“Try Another Location”
El interruptor S-IPA se acciona cuando no hay espa-
cio suficiente delante o detrás del vehículo al salir de
un espacio de aparcamiento en paralelo.
 No se puede utilizar el control de asistencia,
porque no hay un espacio de aparcamiento.
Vaya a un espacio de aparcamiento que tenga
aproximadamente 2,6 m (8,5 pies) o más.
“Obstáculo”
“Try Another Location”
El interruptor S-IPA se acciona en un área en el que
hay obstáculos delante y el vehículo no puede avan-
zar hacia delante hacia el punto de partida en el que
comenzar la marcha atrás.
 No se puede utilizar el control de asistencia,
porque hay obstáculos delante del vehículo.
Utilice espacios de aparcamiento sin obstácu-
los delante.
“Espacio estrecho”
El interruptor S-IPA se acciona cuando no hay espa-
cio suficiente delante o detrás del vehículo al salir de
un espacio de aparcamiento en paralelo.
 El vehículo no puede salir utilizando el control
de asistencia porque no hay suficiente espa-
cio en la parte delantera y trasera del vehículo.
Compruebe la seguridad de los alrededores
antes de iniciar el desplazamiento.
MensajeSituación/Método de manipulación
