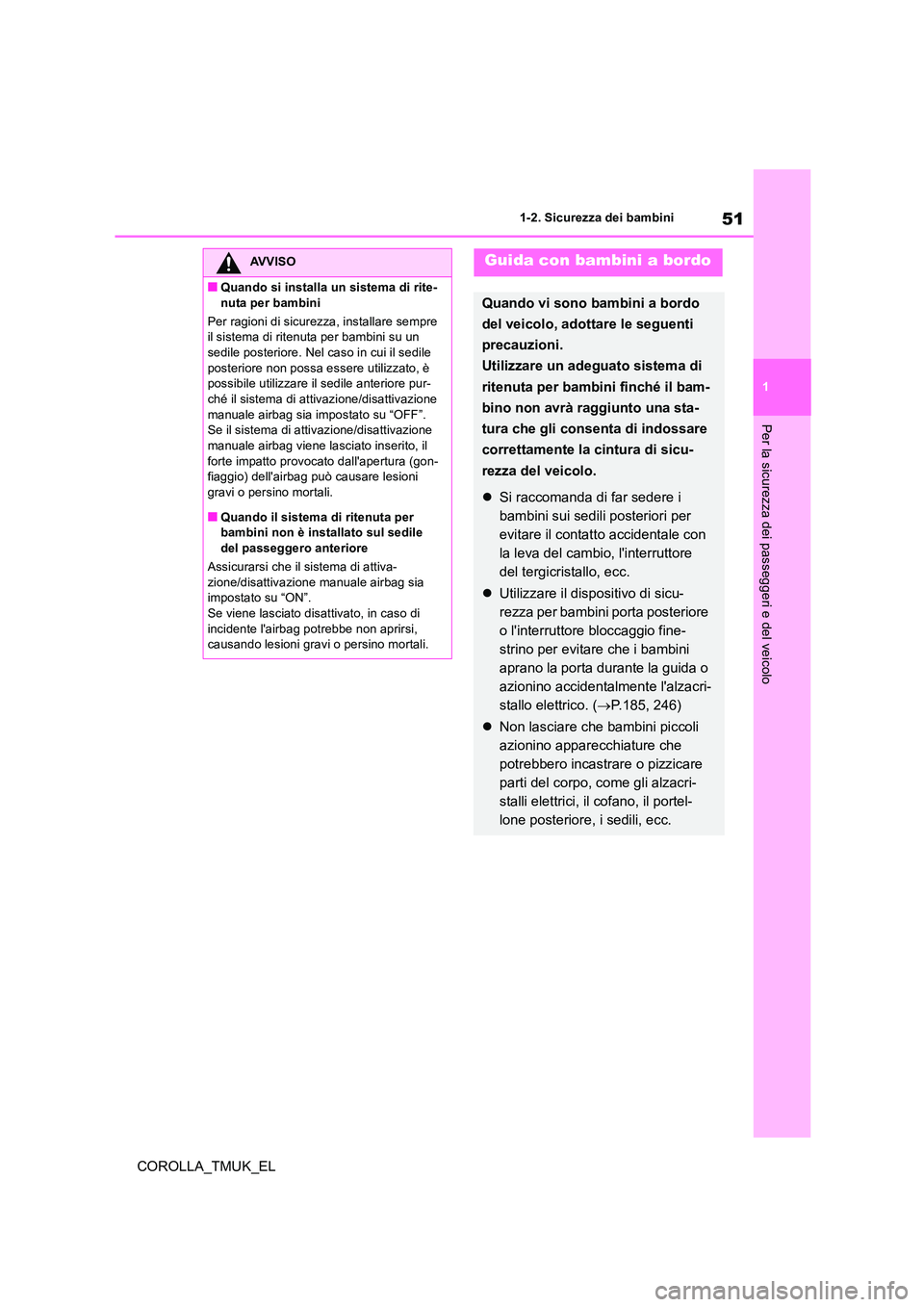

TOYOTA COROLLA HATCHBACK 2019 Manuale duso (in Italian)

51
1
COROLLA_TMUK_EL
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
AVVISO
■Quando si installa un sistema di rite-
nuta per bambini
Per ragioni di sicurezza , installare sempre il sistema di ritenuta per bambini su un sedile posteriore. Nel caso in cui il sedile
posteriore non possa essere utilizzato, è possibile utilizzare il sedile anteriore pur-ché il sistema di attivazione/disattivazione
manuale airbag sia impostato su “OFF”. Se il sistema di attivazione/disattivazione manuale airbag viene lasciato inserito, il
forte impatto provocato dall'apertura (gon- fiaggio) dell'airbag può causare lesioni gravi o persino mortali.
■Quando il sistema di ritenuta per bambini non è installato sul sedile del passeggero anteriore
Assicurarsi che il sistema di attiva-
zione/disattivazione manuale airbag sia impostato su “ON”.Se viene lasciato disattivato, in caso di
incidente l'airbag potrebbe non aprirsi, causando lesioni gravi o persino mortali.
Guida con bambini a bordo
Quando vi sono bambini a bordo
del veicolo, adottare le seguenti
precauzioni.
Utilizzare un adeguato sistema di
ritenuta per bambini finché il bam-
bino non avrà raggiunto una sta-
tura che gli consenta di indossare
correttamente la cintura di sicu-
rezza del veicolo.
 Si raccomanda di far sedere i
bambini sui sedili posteriori per
evitare il contatto accidentale con
la leva del cambio, l'interruttore
del tergicristallo, ecc.
 Utilizzare il dispositivo di sicu-
rezza per bambini porta posteriore
o l'interruttore bloccaggio fine-
strino per evitare che i bambini
aprano la porta durante la guida o
azionino accidentalmente l'alzacri-
stallo elettrico. ( P.185, 246)
 Non lasciare che bambini piccoli
azionino apparecchiature che
potrebbero incastrare o pizzicare
parti del corpo, come gli alzacri-
stalli elettrici, il cofano, il portel-
lone posteriore, i sedili, ecc.

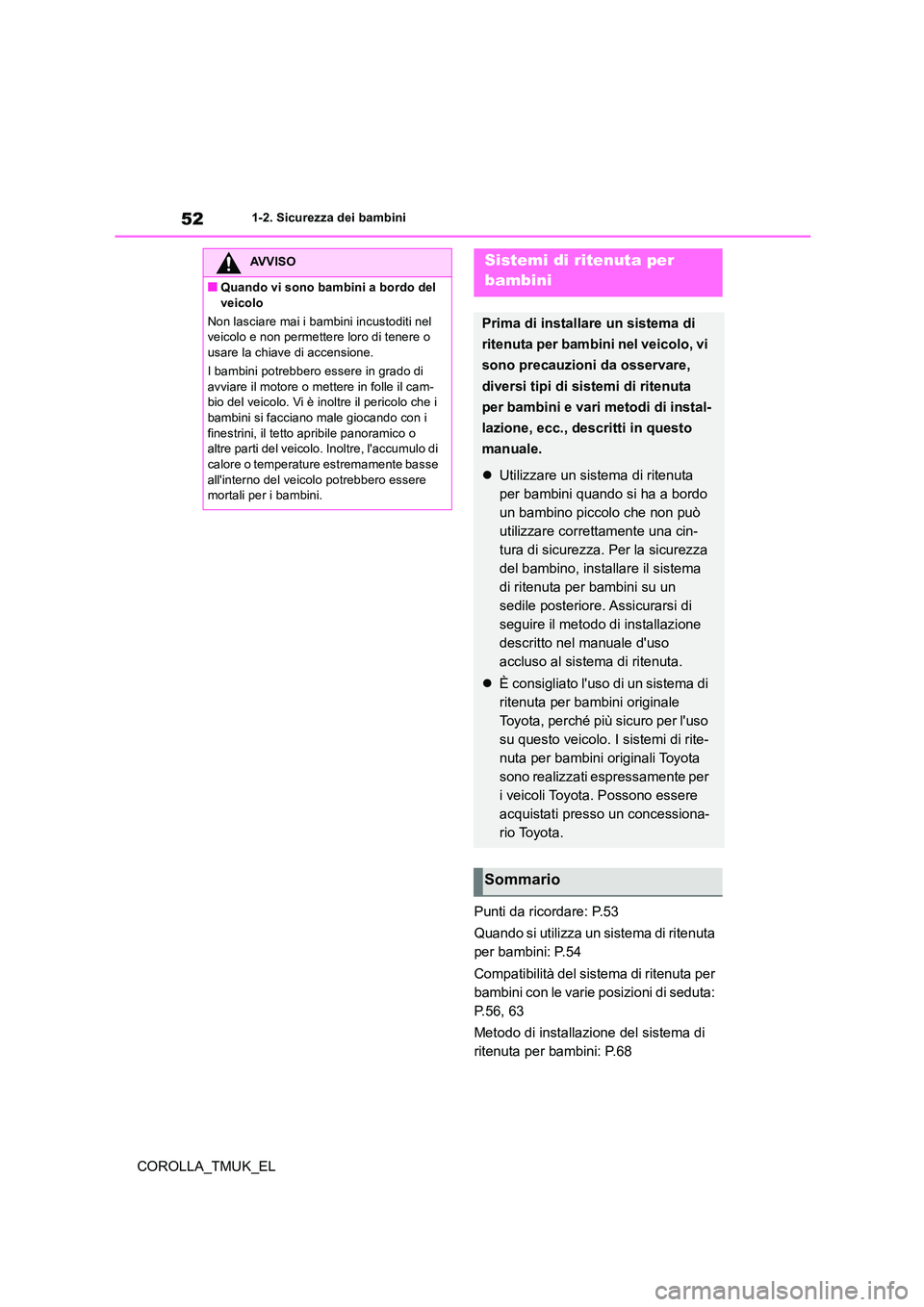

52
COROLLA_TMUK_EL
1-2. Sicurezza dei bambini
Punti da ricordare: P.53
Quando si utilizza un sistema di ritenuta
per bambini: P.54
Compatibilità del sistema di ritenuta per
bambini con le varie posizioni di seduta:
P.56, 63
Metodo di installazione del sistema di
ritenuta per bambini: P.68
AVVISO
■Quando vi sono bambini a bordo del
veicolo
Non lasciare mai i bambini incustoditi nel veicolo e non permettere loro di tenere o usare la chiave di accensione.
I bambini potrebbero essere in grado di
avviare il motore o mettere in folle il cam- bio del veicolo. Vi è inoltre il pericolo che i bambini si facciano male giocando con i
finestrini, il tetto apribile panoramico o altre parti del veicolo. Inoltre, l'accumulo di calore o temperature estremamente basse
all'interno del veicolo potrebbero essere mortali per i bambini.
Sistemi di ritenuta per
bambini
Prima di installare un sistema di
ritenuta per bambini nel veicolo, vi
sono precauzioni da osservare,
diversi tipi di sistemi di ritenuta
per bambini e vari metodi di instal-
lazione, ecc., descritti in questo
manuale.
 Utilizzare un sistema di ritenuta
per bambini quando si ha a bordo
un bambino piccolo che non può
utilizzare correttamente una cin-
tura di sicurezza. Per la sicurezza
del bambino, installare il sistema
di ritenuta per bambini su un
sedile posteriore. Assicurarsi di
seguire il metodo di installazione
descritto nel manuale d'uso
accluso al sistema di ritenuta.
 È consigliato l'uso di un sistema di
ritenuta per bambini originale
Toyota, perché più sicuro per l'uso
su questo veicolo. I sistemi di rite-
nuta per bambini originali Toyota
sono realizzati espressamente per
i veicoli Toyota. Possono essere
acquistati presso un concessiona-
rio Toyota.
Sommario

53
1
COROLLA_TMUK_EL
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
• Fissato con una cintura di sicurezza:
P. 6 9
• Fissato con un ancoraggio inferiore
ISOFIX: P.71
• Utilizzando un punto di ancoraggio
superiore: P.72
 Dare priorità e osservare gli avverti-
menti, oltre alle leggi e alle norme
relative ai sistemi di ritenuta per
bambini.
 Utilizzare un sistema di ritenuta per
bambini finché il bambino non avrà
raggiunto una statura che gli con-
senta di indossare correttamente la
cintura di sicurezza del veicolo.
 Scegliere un sistema di ritenuta per
bambini adatto all'età e alla corpora-
tura del bambino.
 Tenere presente che non tutti i
sistemi di ritenuta per bambini si
adattano a tutti i veicoli.
Prima di utilizzare o acquistare un
sistema di ritenuta per bambini, veri-
ficare la compatibilità del sistema di
ritenuta per bambini con le posizioni
del sedile. ( P.56, 63)
Punti da ricordare
AVVISO
■Quando a bordo è presente un bam-
bino
Adottare le seguenti precauzioni. La mancata osservanz a potrebbe causare lesioni gravi o mortali.
●Per una protezione efficace in caso di incidenti e improvvise frenate, i bambini
devono essere adeguatamente assicu- rati utilizzando una cintura di sicurezza o un sistema di ritenuta per bambini
installato correttamente. Per i dettagli sull'installazione, fare riferimento al manuale d'uso accluso al sistema di
ritenuta per bambini. Un'istruzione generale di installazione viene fornita in questo manuale.
●Toyota raccomanda vivamente di utiliz-zare un adeguato sistema di ritenuta per bambini, conforme al peso e alla corpo-
ratura del bambino, da installarsi sul sedile posteriore. Secondo le statistiche relative agli incidenti stradali, i bambini
viaggiano più sicuri se i seggiolini sono collocati sul sedile posteriore e non su quello anteriore.
●Tenere il bambino in braccio non può essere considerato sostitutivo del sistema di ritenuta per bambini. In caso
di incidente, il bambino potrebbe finire contro il parabrezza o rimanere schiac-ciato tra la persona che lo tiene in brac-
cio e l'abitacolo del veicolo.
■Gestione del sistema di ritenuta per bambini
Se il sistema di ritenuta per bambini non
viene fissato adeguatamente, il bambino o altri passeggeri potrebbero subire lesioni gravi o persino mortali in caso di improv-
visa frenata, brusca sterzata o incidente.
●Qualora il veicolo dovesse subire un forte impatto in caso di incidente ecc., è
possibile che il sistema di ritenuta per bambini subisca danni non immediata-mente visibili. In tali casi, non riutilizzare
il sistema di ritenuta.

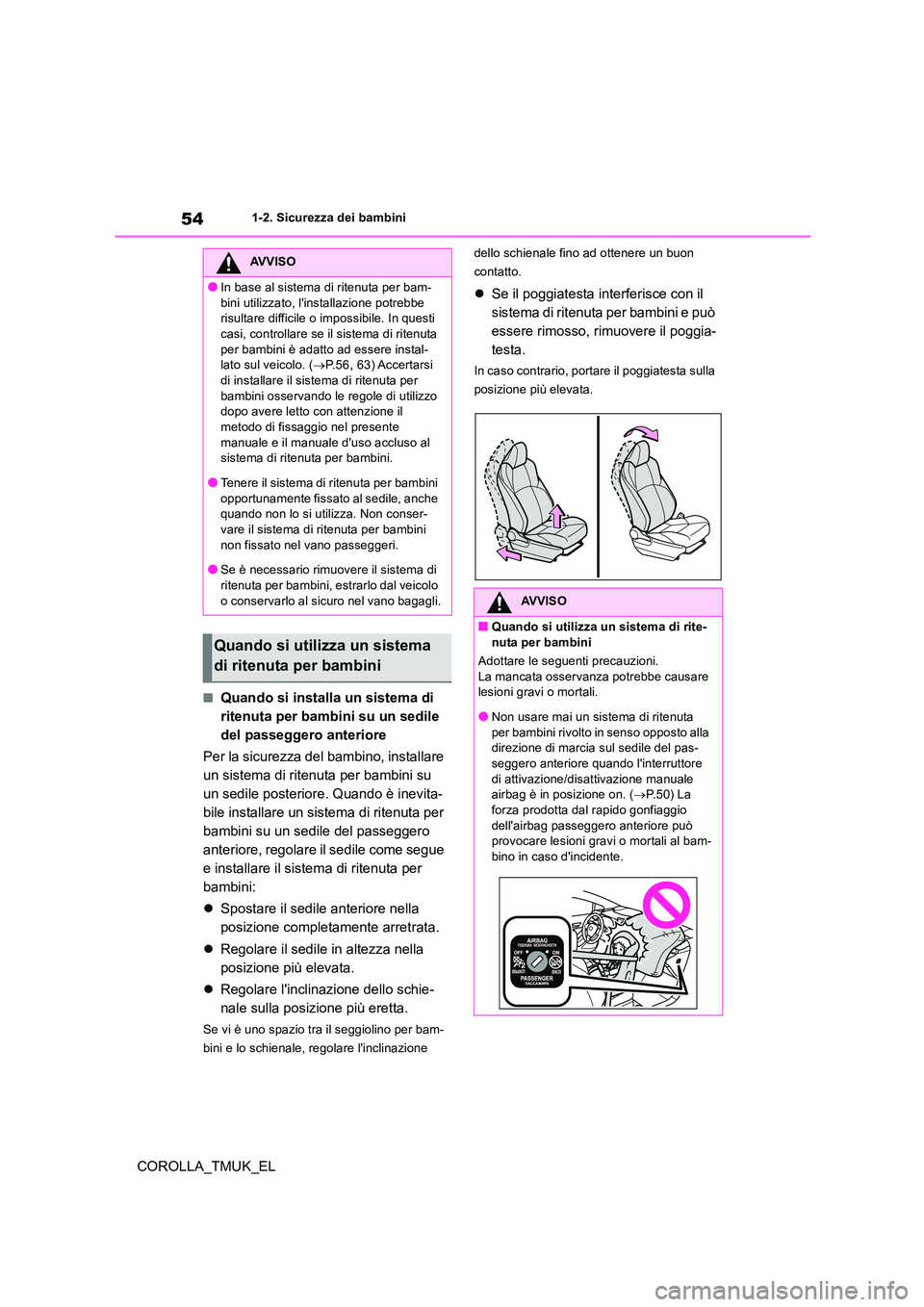

54
COROLLA_TMUK_EL
1-2. Sicurezza dei bambini
■Quando si installa un sistema di
ritenuta per bambini su un sedile
del passeggero anteriore
Per la sicurezza del bambino, installare
un sistema di ritenuta per bambini su
un sedile posteriore. Quando è inevita-
bile installare un sistema di ritenuta per
bambini su un sedile del passeggero
anteriore, regolare il sedile come segue
e installare il sistema di ritenuta per
bambini:
 Spostare il sedile anteriore nella
posizione completamente arretrata.
 Regolare il sedile in altezza nella
posizione più elevata.
 Regolare l'inclinazione dello schie-
nale sulla posizione più eretta.
Se vi è uno spazio tra il seggiolino per bam-
bini e lo schienale, regolare l'inclinazione
dello schienale fino ad ottenere un buon
contatto.
 Se il poggiatesta interferisce con il
sistema di ritenuta per bambini e può
essere rimosso, rimuovere il poggia-
testa.
In caso contrario, portare il poggiatesta sulla
posizione più elevata.
AVVISO
●In base al sistema di ritenuta per bam-
bini utilizzato, l'installazione potrebbe risultare difficile o impossibile. In questi casi, controllare se il sistema di ritenuta
per bambini è adatto ad essere instal- lato sul veicolo. ( P. 5 6, 63) Accertarsi di installare il sistema di ritenuta per
bambini osservando le regole di utilizzo dopo avere letto con attenzione il metodo di fissaggio nel presente
manuale e il manuale d'uso accluso al sistema di ritenuta per bambini.
●Tenere il sistema di ritenuta per bambini
opportunamente fissato al sedile, anche quando non lo si utilizza. Non conser-vare il sistema di ritenuta per bambini
non fissato nel vano passeggeri.
●Se è necessario rimuovere il sistema di ritenuta per bambini, estrarlo dal veicolo
o conservarlo al sicuro nel vano bagagli.
Quando si utilizza un sistema
di ritenuta per bambini
AVVISO
■Quando si utilizza un sistema di rite- nuta per bambini
Adottare le seguenti precauzioni.
La mancata osservanz a potrebbe causare lesioni gravi o mortali.
●Non usare mai un sistema di ritenuta
per bambini rivolto in senso opposto alla direzione di marcia sul sedile del pas-seggero anteriore quando l'interruttore
di attivazione/disattivazione manuale airbag è in posizione on. ( P.50) La forza prodotta dal rapido gonfiaggio
dell'airbag passeggero anteriore può provocare lesioni gravi o mortali al bam-
bino in caso d'incidente.

55
1
COROLLA_TMUK_EL
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo

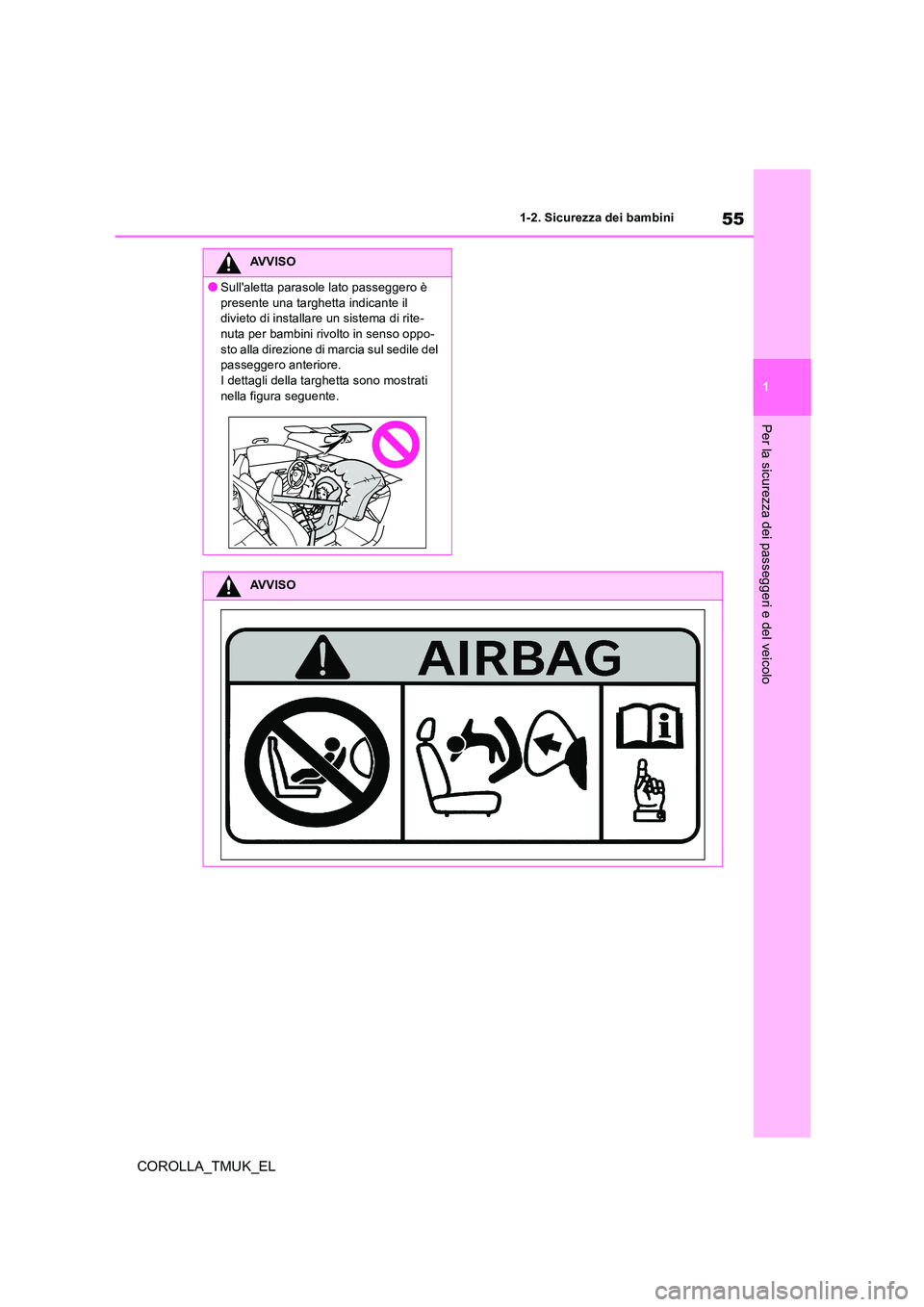

AVVISO
●Sull'aletta parasole lato passeggero è
presente una targhetta indicante il divieto di installare un sistema di rite-nuta per bambini rivolto in senso oppo-
sto alla direzione di marcia sul sedile del passeggero anteriore.I dettagli della targhetta sono mostrati
nella figura seguente.
AVVISO

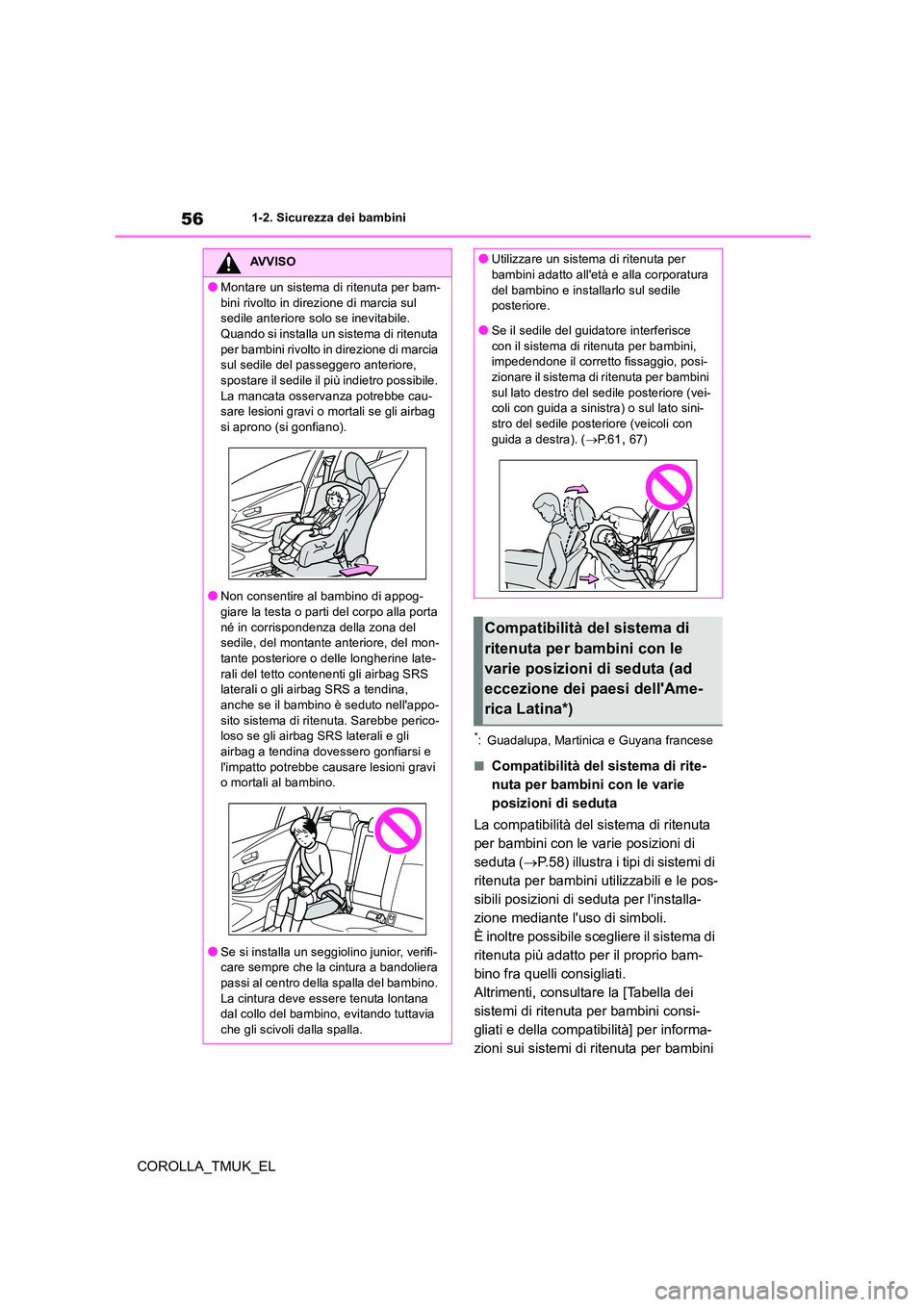

56
COROLLA_TMUK_EL
1-2. Sicurezza dei bambini
*: Guadalupa, Martinica e Guyana francese
■Compatibilità del sistema di rite-
nuta per bambini con le varie
posizioni di seduta
La compatibilità del sistema di ritenuta
per bambini con le varie posizioni di
seduta ( P.58) illustra i tipi di sistemi di
ritenuta per bambini utilizzabili e le pos-
sibili posizioni di seduta per l'installa-
zione mediante l'uso di simboli.
È inoltre possibile scegliere il sistema di
ritenuta più adatto per il proprio bam-
bino fra quelli consigliati.
Altrimenti, consultare la [Tabella dei
sistemi di ritenuta per bambini consi-
gliati e della compatibilità] per informa-
zioni sui sistemi di ritenuta per bambini
AVVISO
●Montare un sistema di ritenuta per bam-
bini rivolto in direzione di marcia sul sedile anteriore solo se inevitabile. Quando si installa un sistema di ritenuta
per bambini rivolto in direzione di marcia sul sedile del passeggero anteriore, spostare il sedile il più indietro possibile.
La mancata osservanza potrebbe cau- sare lesioni gravi o mortali se gli airbag si aprono (si gonfiano).
●Non consentire al bambino di appog-giare la testa o parti del corpo alla porta
né in corrispondenza della zona del sedile, del montante anteriore, del mon-tante posteriore o delle longherine late-
rali del tetto contenenti gli airbag SRS laterali o gli airbag SRS a tendina, anche se il bambino è seduto nell'appo-
sito sistema di ritenuta. Sarebbe perico- loso se gli airbag SRS laterali e gli
airbag a tendina dovessero gonfiarsi e l'impatto potrebbe caus are lesioni gravi o mortali al bambino.
●Se si installa un seggiolino junior, verifi-care sempre che la cintura a bandoliera
passi al centro della spalla del bambino. La cintura deve essere tenuta lontana dal collo del bambino, evitando tuttavia
che gli scivoli dalla spalla.
●Utilizzare un sistema di ritenuta per bambini adatto all'età e alla corporatura
del bambino e installarlo sul sedile posteriore.
●Se il sedile del guidatore interferisce
con il sistema di ritenuta per bambini, impedendone il corretto fissaggio, posi-zionare il sistema di ritenuta per bambini
sul lato destro del sedile posteriore (vei- coli con guida a sinistra) o sul lato sini-stro del sedile posteriore (veicoli con
guida a destra). ( P. 6 1, 67)
Compatibilità del sistema di
ritenuta per bambini con le
varie posizioni di seduta (ad
eccezione dei paesi dell'Ame-
rica Latina*)

57
1
COROLLA_TMUK_EL
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
consigliati. (P.61)
Controllare il sistema di ritenuta per
bambini scelto a fronte di quanto segue
[Prima di verificare la compatibilità delle
varie posizioni di seduta con i sistemi di
ritenuta per bambini].
■Prima di verificare la compatibilità
delle varie posizioni di seduta con
i sistemi di ritenuta per bambini
1 Controllo degli standard in materia
di sistema di ritenuta per bambini.
Utilizzare un sistema di ritenuta per
bambini conforme a UN(ECE)
R44*1 o UN(ECE) R129*1, 2.
Il seguente marchio di approva-
zione è riportato sui sistemi di rite-
nuta per bambini conformi.
Controllare che sul sistema di rite-
nuta per bambini sia presente il
marchio di approvazione.
Esempio di numero della normativa indicato
Marchio di approvazione UN(ECE)
R44*3
È indicata la gamma di peso del
bambino applicabile per il marchio
di approvazione UN(ECE) R44.
Marchio di approvazione UN(ECE)
R129*3
Sono indicati la gamma di altezza
del bambino applicabile e i pesi
disponibili per il marchio di approva-
zione UN(ECE) R129.
2 Controllo della categoria del
sistema di ritenuta per bambini.
Controllare il marchio di approva-
zione del sistema di ritenuta per
bambini per verificare per quale
delle seguenti categorie è adatto il
sistema.
Inoltre, in caso di incertezze, con-
trollare nel manuale utente accluso
al sistema di ritenuta per bambini o
contattare il rivenditore del sistema
di ritenuta per bambini.
• “universale”
• “semi-universale”
• “soggetto a limitazioni”
• “veicoli specifici”
*1: UN(ECE) R44 e UN(ECE) R129 sono
norme U.N. relative ai sistemi di ritenuta
per bambini.
*2: I sistemi di ritenuta per bambini indicati
nella tabella potrebbero non essere
disponibili al di fuori dell'area UE.
*3: Il marchio riportato può differire a
seconda del prodotto.

58
COROLLA_TMUK_EL
1-2. Sicurezza dei bambini
■Compatibilità delle varie posi-
zioni di seduta con i sistemi di
ritenuta per bambini
Veicoli con guida a sinistra
Veicoli con guida a destra
*1: Spostare il sedile anteriore nella posi-
zione completamente arretrata. Se il
sedile del passeggero può essere rego-
lato in altezza, spostarlo nella posizione
più elevata.
*2: Regolare l'inclinazione dello schienale
sulla posizione più eretta. Quando si
installa un seggiolino per bambini rivolto
in direzione di marcia, se vi è spazio tra il
seggiolino per bambini e lo schienale,
regolare l'inclinazione dello schienale fino
a ottenere un buon contatto.
*1, 2, 3*4
*3
*3, 5
*3
Adatto al sistema di ritenuta per
bambini di categoria “universale”.
Adatto ai sistemi di ritenuta per
bambini specificati nella tabella dei
sistemi di ritenuta per bambini con-
sigliati e della compatibilità
( P. 6 1 ) .
Adatto a sistemi di ritenuta per
bambini i-Size e ISOFIX.
Include un punto di ancoraggio
superiore.
Non usare mai un sistema di rite-
nuta per bambini rivolto in senso
opposto alla direzione di marcia sul
sedile del passeggero anteriore
quando l'interruttore di attiva-
zione/disattivazione manuale
airbag è in posizione on.

59
1
COROLLA_TMUK_EL
1-2. Sicurezza dei bambini

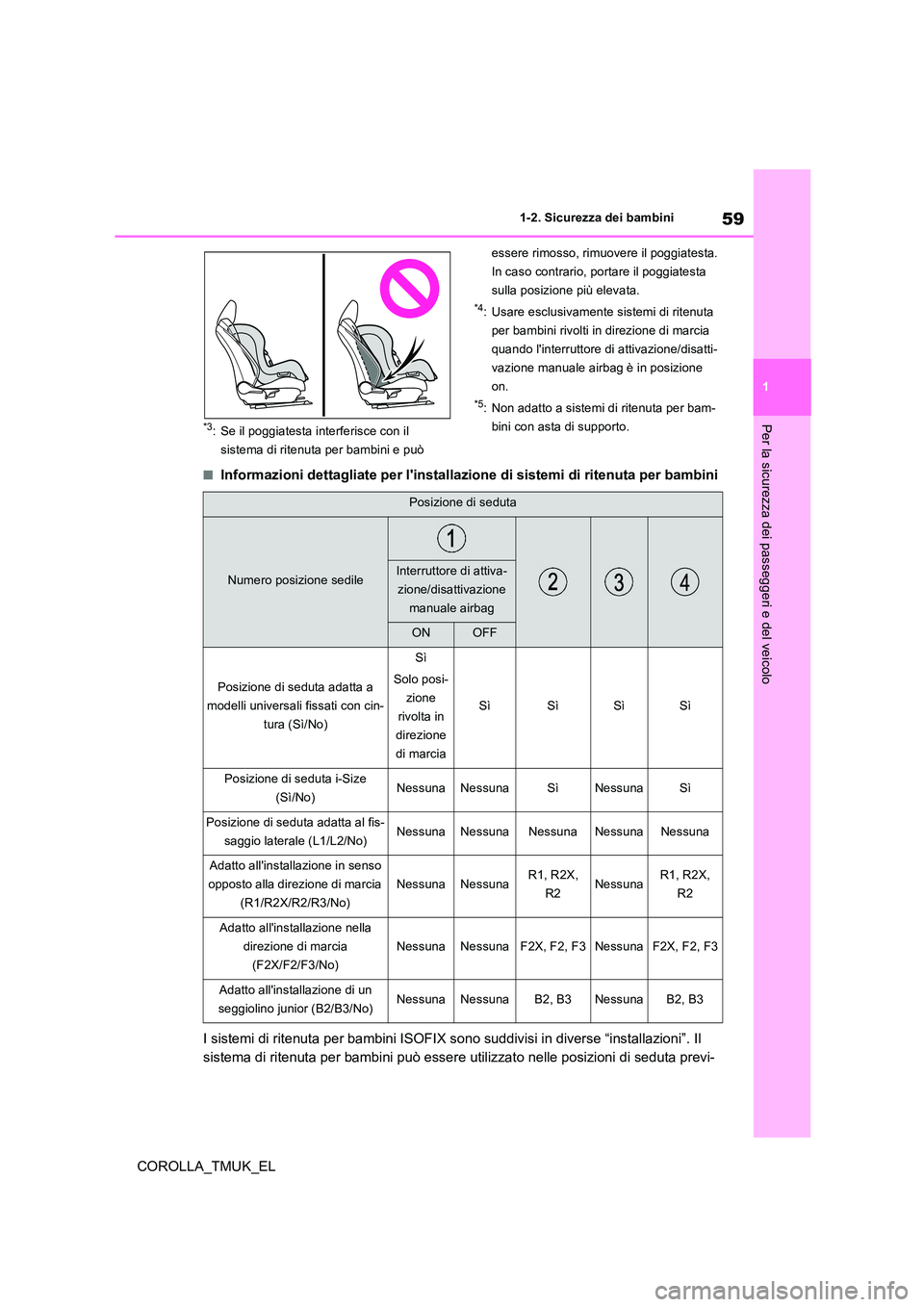

Per la sicurezza dei passeggeri e del veicolo*3: Se il poggiatesta interferisce con il
sistema di ritenuta per bambini e può
essere rimosso, rimuovere il poggiatesta.
In caso contrario, portare il poggiatesta
sulla posizione più elevata.
*4: Usare esclusivamente sistemi di ritenuta
per bambini rivolti in direzione di marcia
quando l'interruttore di attivazione/disatti-
vazione manuale airbag è in posizione
on.
*5: Non adatto a sistemi di ritenuta per bam-
bini con asta di supporto.
■Informazioni dettagliate per l'installazione di sistemi di ritenuta per bambini
I sistemi di ritenuta per bambini ISOFIX sono suddivisi in diverse “installazioni”. Il
sistema di ritenuta per bambini può essere utilizzato nelle posizioni di seduta previ-
Posizione di seduta
Numero posizione sedileInterruttore di attiva-
zione/disattivazione
manuale airbag
ONOFF
Posizione di seduta adatta a
modelli universali fissati con cin-
tura (Sì/No)
Sì
Solo posi-
zione
rivolta in
direzione
di marcia
SìSìSìSì
Posizione di seduta i-Size
(Sì/No)NessunaNessunaSìNessunaSì
Posizione di seduta adatta al fis-
saggio laterale (L1/L2/No)NessunaNessunaNessunaNessunaNessuna
Adatto all'installazione in senso
opposto alla direzione di marcia
(R1/R2X/R2/R3/No)
NessunaNessunaR1, R2X,
R2NessunaR1, R2X,
R2
Adatto all'installazione nella
direzione di marcia
(F2X/F2/F3/No)
NessunaNessunaF2X, F2, F3NessunaF2X, F2, F3
Adatto all'installazione di un
seggiolino junior (B2/B3/No)NessunaNessunaB2, B3NessunaB2, B3

60
COROLLA_TMUK_EL
1-2. Sicurezza dei bambini

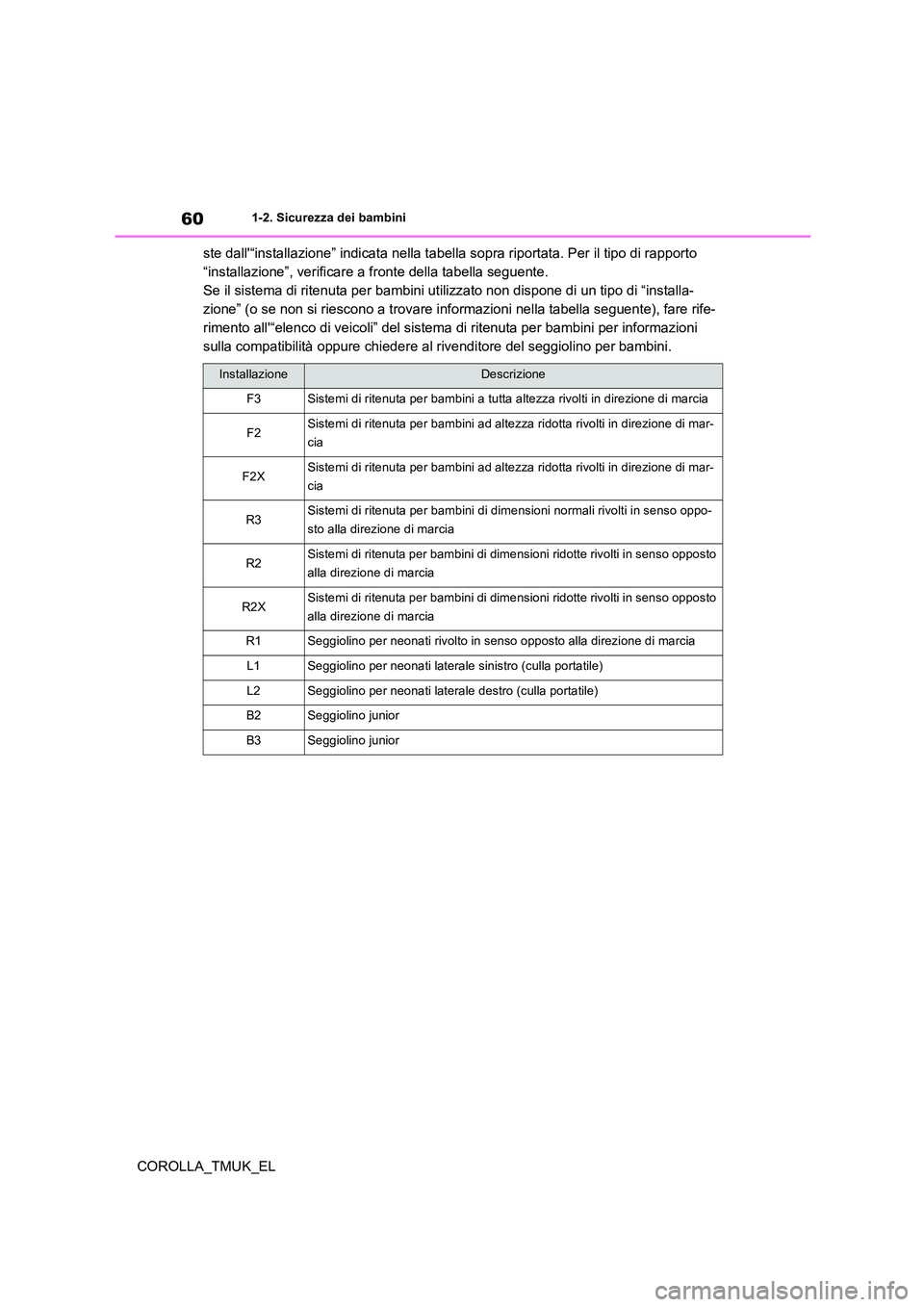

ste dall'“installazione” indicata nella tabella sopra riportata. Per il tipo di rapporto
“installazione”, verificare a fronte della tabella seguente.
Se il sistema di ritenuta per bambini utilizzato non dispone di un tipo di “installa-
zione” (o se non si riescono a trovare informazioni nella tabella seguente), fare rife-
rimento all'“elenco di veicoli” del sistema di ritenuta per bambini per informazioni
sulla compatibilità oppure chiedere al rivenditore del seggiolino per bambini.
InstallazioneDescrizione
F3Sistemi di ritenuta per bambini a tutta altezza rivolti in direzione di marcia
F2Sistemi di ritenuta per bambini ad altezza ridotta rivolti in direzione di mar-
cia
F2XSistemi di ritenuta per bambini ad altezza ridotta rivolti in direzione di mar-
cia
R3Sistemi di ritenuta per bambini di dimensioni normali rivolti in senso oppo-
sto alla direzione di marcia
R2Sistemi di ritenuta per bambini di dimensioni ridotte rivolti in senso opposto
alla direzione di marcia
R2XSistemi di ritenuta per bambini di dimensioni ridotte rivolti in senso opposto
alla direzione di marcia
R1Seggiolino per neonati rivolto in senso opposto alla direzione di marcia
L1Seggiolino per neonati laterale sinistro (culla portatile)
L2Seggiolino per neonati laterale destro (culla portatile)
B2Seggiolino junior
B3Seggiolino junior
