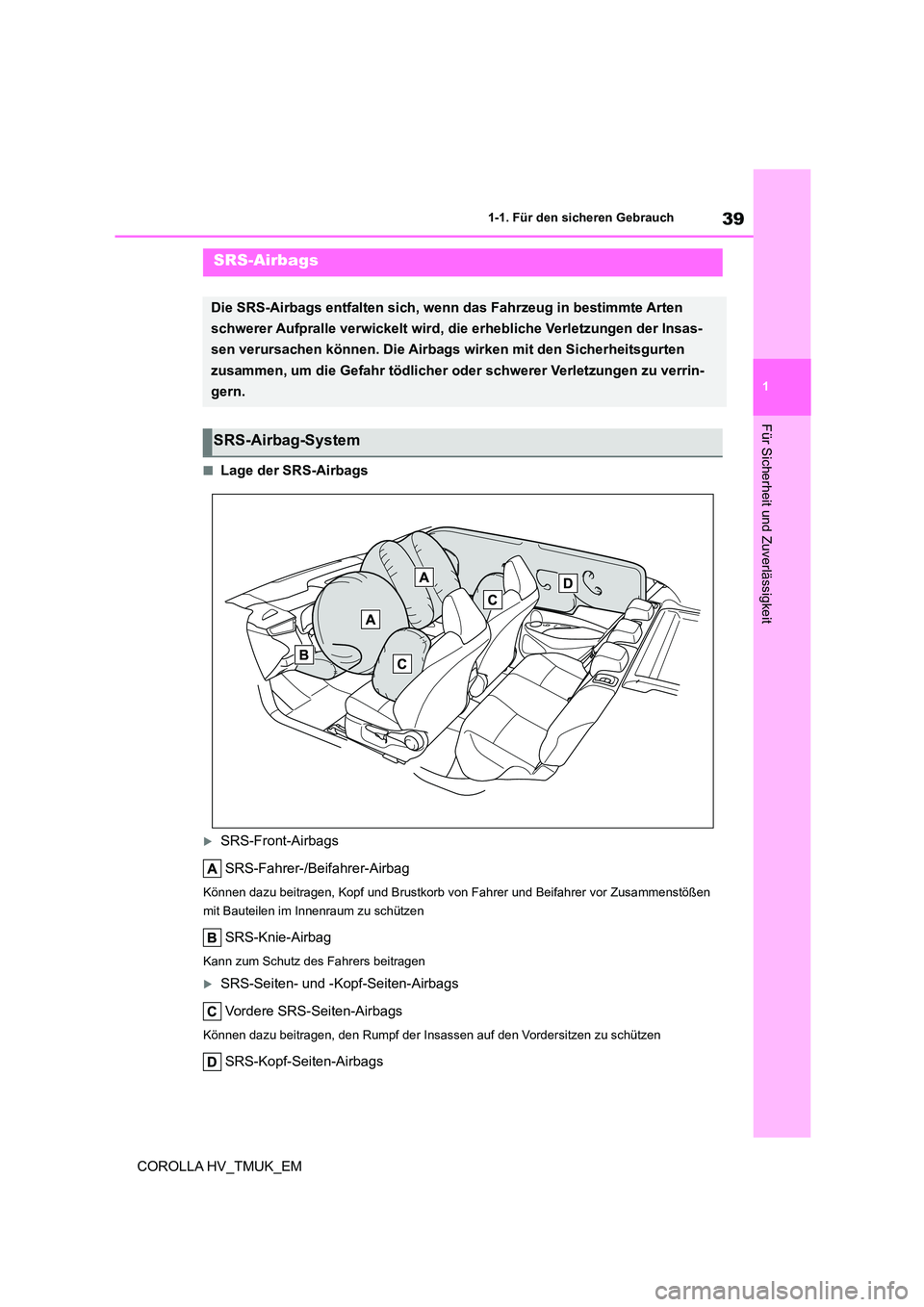

1-1. Für den sicheren Gebrauch
Für Sicherheit und Zuverlässigkeit
COROLLA HV_TMUK_EM
■Lage der SRS-Airbags
SRS-Front-Airbags
SRS-Fahrer-/Beifahrer-Airbag
Können dazu beitragen, Kopf und Brustkorb von Fahrer und Beifahrer vor Zusammenstößen
mit Bauteilen im Innenraum zu schützen
SRS-Knie-Airbag
Kann zum Schutz des Fahrers beitragen
SRS-Seiten- und -Kopf-Seiten-Airbags
Vordere SRS-Seiten-Airbags
Können dazu beitragen, den Rumpf der Insassen auf den Vordersitzen zu schützen
SRS-Kopf-Seiten-Airbags
SRS-Airbags
Die SRS-Airbags entfalten sich, wenn das Fahrzeug in bestimmte Arten
schwerer Aufpralle verwickelt wird, die erhebliche Verletzungen der Insas-
sen verursachen können. Die Airbags wirken mit den Sicherheitsgurten
zusammen, um die Gefahr tödlicher oder schwerer Verletzungen zu verrin-
gern.
SRS-Airbag-System

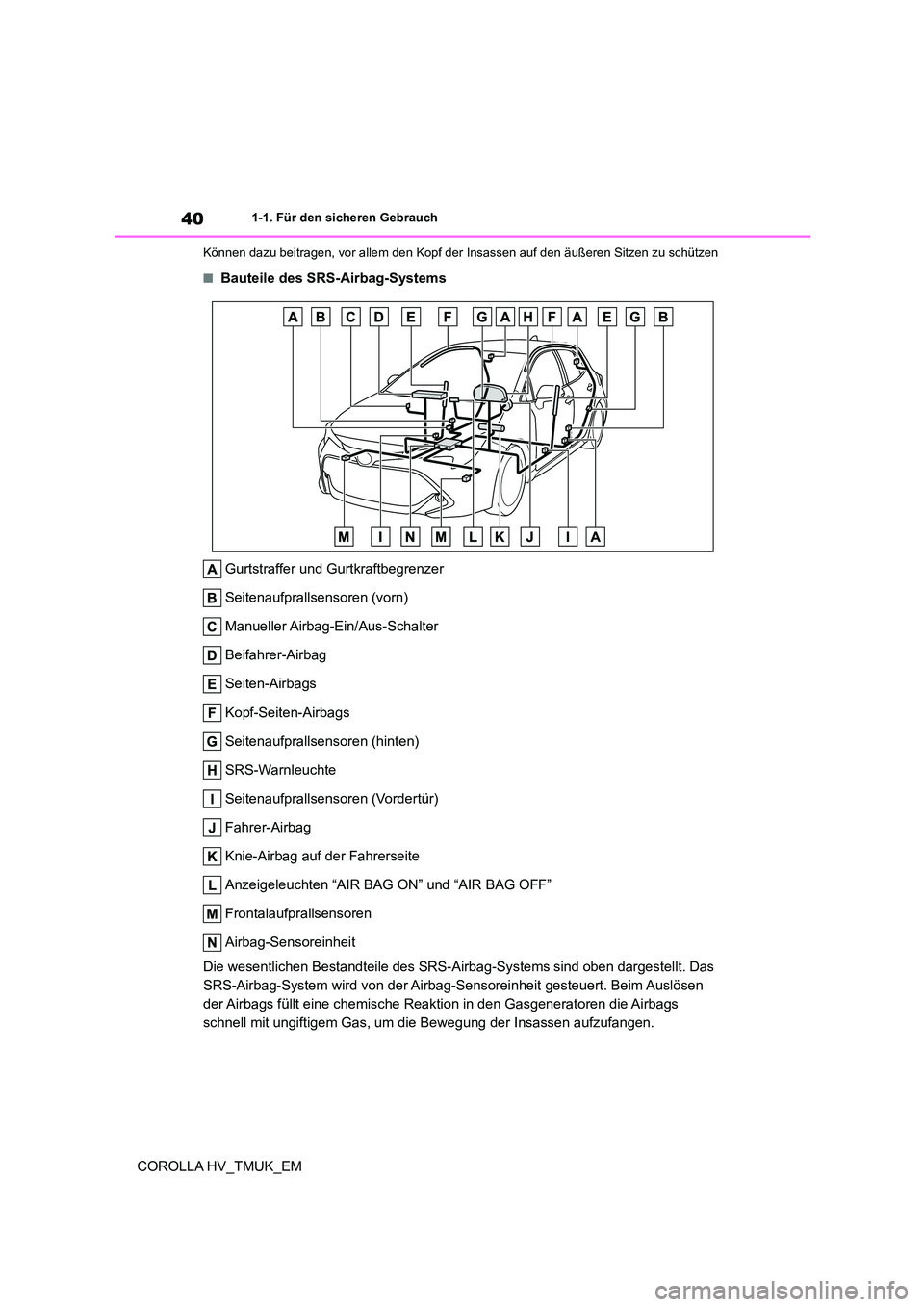

401-1. Für den sicheren Gebrauch
COROLLA HV_TMUK_EM
Können dazu beitragen, vor allem den Kopf der Insassen auf den äußeren Sitzen zu schützen
■Bauteile des SRS-Airbag-Systems
Gurtstraffer und Gurtkraftbegrenzer
Seitenaufprallsensoren (vorn)
Manueller Airbag-Ein/Aus-Schalter
Beifahrer-Airbag
Seiten-Airbags
Kopf-Seiten-Airbags
Seitenaufprallsensoren (hinten)
SRS-Warnleuchte
Seitenaufprallsensoren (Vordertür)
Fahrer-Airbag
Knie-Airbag auf der Fahrerseite
Anzeigeleuchten “AIR BAG ON” und “AIR BAG OFF”
Frontalaufprallsensoren
Airbag-Sensoreinheit
Die wesentlichen Bestandteile des SRS-Airbag-Systems sind oben dargestellt. Das
SRS-Airbag-System wird von der Airbag-Sensoreinheit gesteuert. Beim Auslösen
der Airbags füllt eine chemische Reaktion in den Gasgeneratoren die Airbags
schnell mit ungiftigem Gas, um die Bewegung der Insassen aufzufangen.

41
1

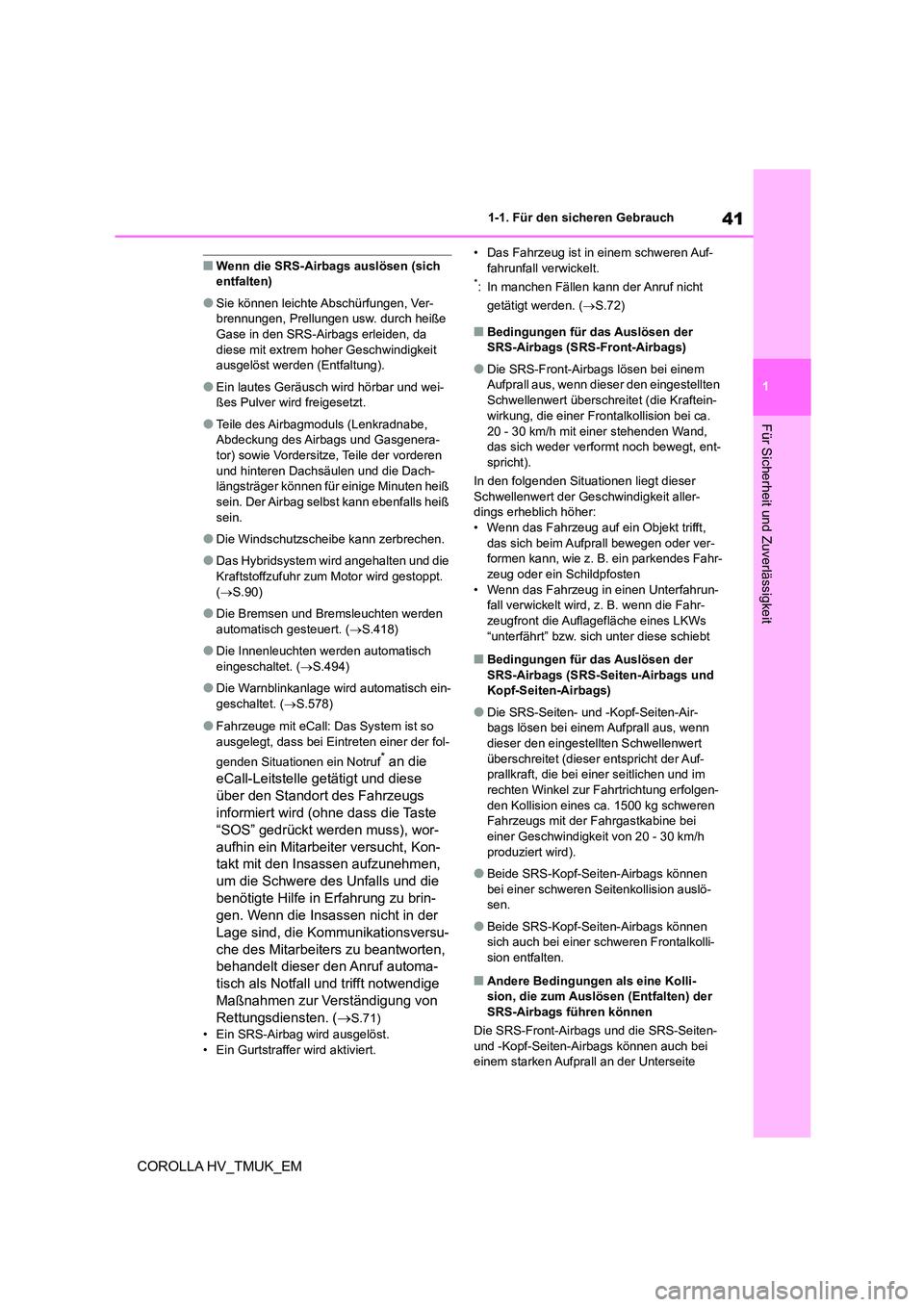

1-1. Für den sicheren Gebrauch
Für Sicherheit und Zuverlässigkeit
COROLLA HV_TMUK_EM
■Wenn die SRS-Airbags auslösen (sich entfalten)
●Sie können leichte Abschürfungen, Ver-brennungen, Prellungen usw. durch heiße
Gase in den SRS-Airbags erleiden, da
diese mit extrem hoher Geschwindigkeit ausgelöst werden (Entfaltung).
●Ein lautes Geräusch wird hörbar und wei-ßes Pulver wird freigesetzt.
●Teile des Airbagmoduls (Lenkradnabe, Abdeckung des Airbags und Gasgenera-
tor) sowie Vordersitze, Teile der vorderen
und hinteren Dachsäulen und die Dach- längsträger können für einige Minuten heiß
sein. Der Airbag selbst kann ebenfalls heiß
sein.
●Die Windschutzscheibe kann zerbrechen.
●Das Hybridsystem wird angehalten und die
Kraftstoffzufuhr zum Motor wird gestoppt.
( S.90)
●Die Bremsen und Bremsleuchten werden
automatisch gesteuert. ( S.418)
●Die Innenleuchten werden automatisch
eingeschaltet. ( S.494)
●Die Warnblinkanlage wird automatisch ein-
geschaltet. ( S.578)
●Fahrzeuge mit eCall: Das System ist so
ausgelegt, dass bei Eintreten einer der fol-
genden Situationen ein Notruf* an die
eCall-Leitstelle getätigt und diese
über den Standort des Fahrzeugs
informiert wird (ohne dass die Taste
“SOS” gedrückt werden muss), wor-
aufhin ein Mitarbeiter versucht, Kon-
takt mit den Insassen aufzunehmen,
um die Schwere des Unfalls und die
benötigte Hilfe in Erfahrung zu brin-
gen. Wenn die Insassen nicht in der
Lage sind, die Kommunikationsversu-
che des Mitarbeiters zu beantworten,
behandelt dieser den Anruf automa-
tisch als Notfall und trifft notwendige
Maßnahmen zur Verständigung von
Rettungsdiensten. ( S.71)
• Ein SRS-Airbag wird ausgelöst.
• Ein Gurtstraffer wird aktiviert.
• Das Fahrzeug ist in einem schweren Auf- fahrunfall verwickelt.*: In manchen Fällen kann der Anruf nicht
getätigt werden. ( S.72)
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Front-Airbags)
●Die SRS-Front-Airbags lösen bei einem Aufprall aus, wenn dieser den eingestellten
Schwellenwert überschreitet (die Kraftein-
wirkung, die einer Front alkollision bei ca.
20 - 30 km/h mit einer stehenden Wand, das sich weder verformt noch bewegt, ent-
spricht).
In den folgenden Situationen liegt dieser
Schwellenwert der Ge schwindigkeit aller- dings erheblich höher:
• Wenn das Fahrzeug auf ein Objekt trifft,
das sich beim Aufprall bewegen oder ver- formen kann, wie z. B. ein parkendes Fahr-
zeug oder ein Schildpfosten
• Wenn das Fahrzeug in einen Unterfahrun- fall verwickelt wird, z. B. wenn die Fahr-
zeugfront die Auflagefläche eines LKWs
“unterfährt” bzw. sich unter diese schiebt
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten-Airbags und
Kopf-Seiten-Airbags)
●Die SRS-Seiten- und -Kopf-Seiten-Air-
bags lösen bei einem Aufprall aus, wenn
dieser den eingestellten Schwellenwert überschreitet (dieser entspricht der Auf-
prallkraft, die bei einer seitlichen und im
rechten Winkel zur Fahrtrichtung erfolgen- den Kollision eines ca. 1500 kg schweren
Fahrzeugs mit der Fahrgastkabine bei
einer Geschwindigkeit von 20 - 30 km/h produziert wird).
●Beide SRS-Kopf-Seiten-Airbags können bei einer schweren Seitenkollision auslö-
sen.
●Beide SRS-Kopf-Seiten-Airbags können
sich auch bei einer schweren Frontalkolli-
sion entfalten.
■Andere Bedingungen als eine Kolli- sion, die zum Auslösen (Entfalten) der
SRS-Airbags führen können
Die SRS-Front-Airbags und die SRS-Seiten-
und -Kopf-Seiten-Airbags können auch bei einem starken Aufprall an der Unterseite

421-1. Für den sicheren Gebrauch
COROLLA HV_TMUK_EM

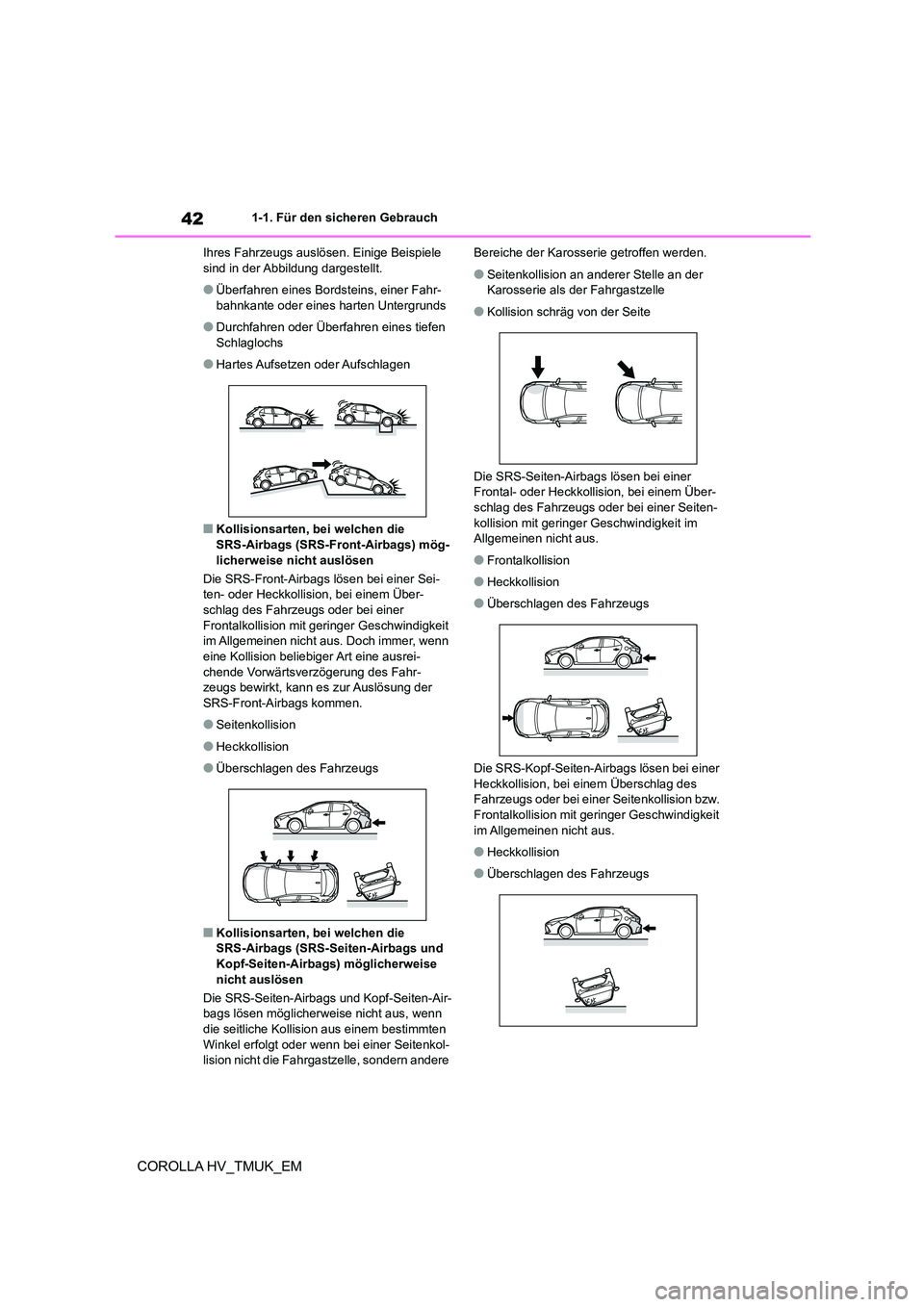

Ihres Fahrzeugs auslösen. Einige Beispiele sind in der Abbildung dargestellt.
●Überfahren eines Bordsteins, einer Fahr-bahnkante oder eines harten Untergrunds
●Durchfahren oder Überfahren eines tiefen Schlaglochs
●Hartes Aufsetzen oder Aufschlagen
■Kollisionsarten, bei welchen die
SRS-Airbags (SRS-Front-Airbags) mög-
licherweise nicht auslösen
Die SRS-Front-Airbags lösen bei einer Sei- ten- oder Heckkollision, bei einem Über-
schlag des Fahrzeugs oder bei einer
Frontalkollision mit geringer Geschwindigkeit im Allgemeinen nicht aus. Doch immer, wenn
eine Kollision beliebiger Art eine ausrei-
chende Vorwärtsverzögerung des Fahr- zeugs bewirkt, kann es zur Auslösung der
SRS-Front-Airbags kommen.
●Seitenkollision
●Heckkollision
●Überschlagen des Fahrzeugs
■Kollisionsarten, bei welchen die
SRS-Airbags (SRS-Seiten-Airbags und
Kopf-Seiten-Airbags) möglicherweise nicht auslösen
Die SRS-Seiten-Airbags und Kopf-Seiten-Air-
bags lösen möglicherweise nicht aus, wenn
die seitliche Kollision aus einem bestimmten Winkel erfolgt oder wenn bei einer Seitenkol-
lision nicht die Fahrgastzelle, sondern andere
Bereiche der Karosserie getroffen werden.
●Seitenkollision an anderer Stelle an der
Karosserie als der Fahrgastzelle
●Kollision schräg von der Seite
Die SRS-Seiten-Airbags lösen bei einer Frontal- oder Heckkollision, bei einem Über-
schlag des Fahrzeugs oder bei einer Seiten-
kollision mit geringer Geschwindigkeit im Allgemeinen nicht aus.
●Frontalkollision
●Heckkollision
●Überschlagen des Fahrzeugs
Die SRS-Kopf-Seiten-Ai rbags lösen bei einer Heckkollision, bei ei nem Überschlag des
Fahrzeugs oder bei einer Seitenkollision bzw.
Frontalkollision mit ge ringer Geschwindigkeit im Allgemeinen nicht aus.
●Heckkollision
●Überschlagen des Fahrzeugs

43
1
1-1. Für den sicheren Gebrauch
Für Sicherheit und Zuverlässigkeit
COROLLA HV_TMUK_EM

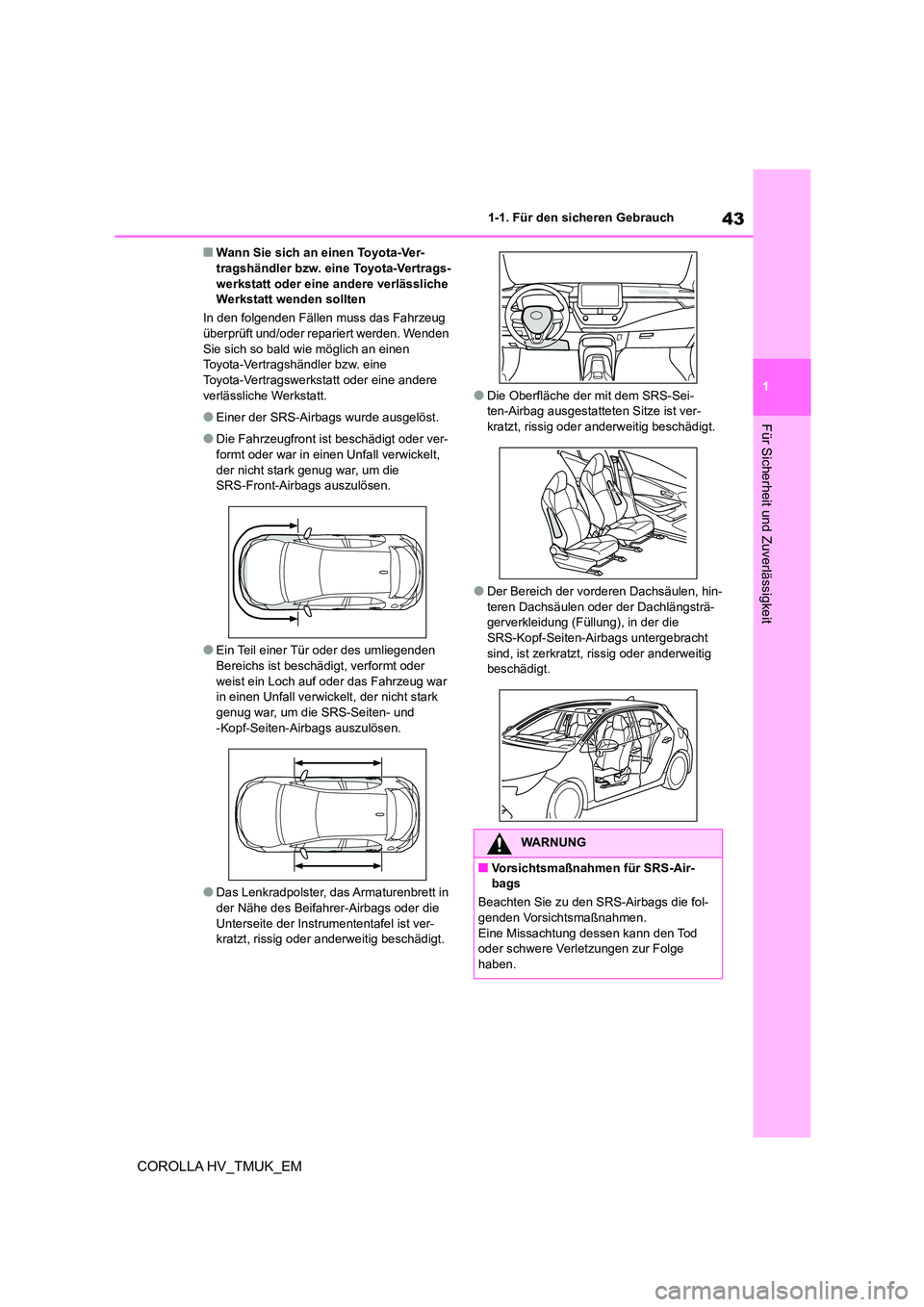

■Wann Sie sich an einen Toyota-Ver- tragshändler bzw. eine Toyota-Vertrags-
werkstatt oder eine andere verlässliche
Werkstatt wenden sollten
In den folgenden Fällen muss das Fahrzeug überprüft und/oder repariert werden. Wenden
Sie sich so bald wie möglich an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
●Einer der SRS-Airbags wurde ausgelöst.
●Die Fahrzeugfront ist beschädigt oder ver-
formt oder war in einen Unfall verwickelt, der nicht stark genug war, um die
SRS-Front-Airbags auszulösen.
●Ein Teil einer Tür oder des umliegenden
Bereichs ist beschädigt, verformt oder
weist ein Loch auf oder das Fahrzeug war in einen Unfall verwickelt, der nicht stark
genug war, um die SRS-Seiten- und
-Kopf-Seiten-Airbags auszulösen.
●Das Lenkradpolster, das Armaturenbrett in
der Nähe des Beifahrer-Airbags oder die Unterseite der Instrumententafel ist ver-
kratzt, rissig oder anderweitig beschädigt.
●Die Oberfläche der mit dem SRS-Sei- ten-Airbag ausgestatteten Sitze ist ver-
kratzt, rissig oder anderweitig beschädigt.
●Der Bereich der vorderen Dachsäulen, hin- teren Dachsäulen oder der Dachlängsträ-
gerverkleidung (Füllung), in der die
SRS-Kopf-Seiten-Airbags untergebracht sind, ist zerkratzt, rissig oder anderweitig
beschädigt.
WARNUNG
■Vorsichtsmaßnahmen für SRS-Air-
bags
Beachten Sie zu den SRS-Airbags die fol- genden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod
oder schwere Verletzungen zur Folge haben.

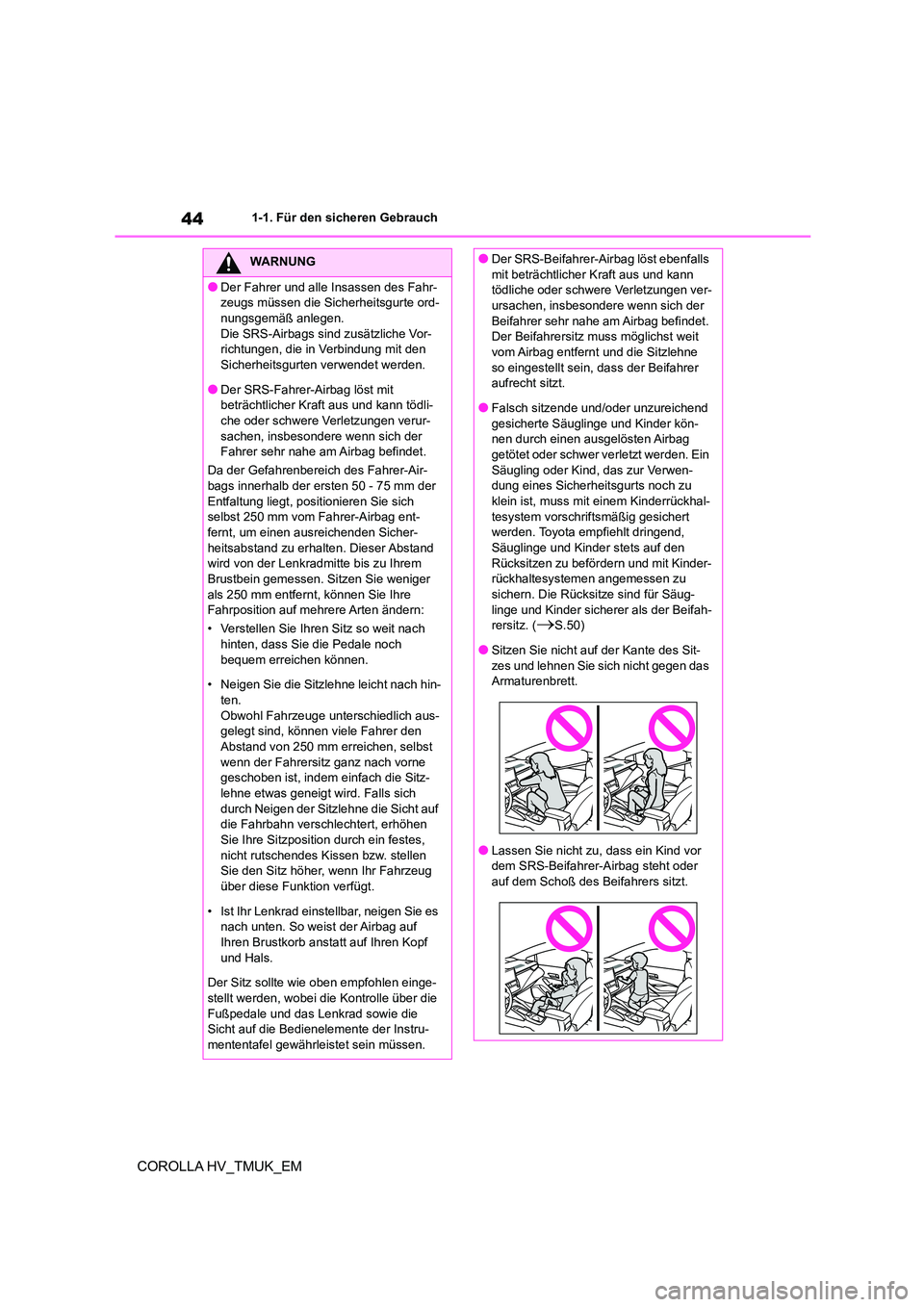

441-1. Für den sicheren Gebrauch
COROLLA HV_TMUK_EM
WARNUNG
●Der Fahrer und alle Insassen des Fahr-
zeugs müssen die Sicherheitsgurte ord-
nungsgemäß anlegen. Die SRS-Airbags sind zusätzliche Vor-
richtungen, die in Verbindung mit den
Sicherheitsgurten verwendet werden.
●Der SRS-Fahrer-Airbag löst mit
beträchtlicher Kraft aus und kann tödli-
che oder schwere Verletzungen verur- sachen, insbesondere wenn sich der
Fahrer sehr nahe am Airbag befindet.
Da der Gefahrenbereich des Fahrer-Air-
bags innerhalb der ersten 50 - 75 mm der Entfaltung liegt, positionieren Sie sich
selbst 250 mm vom Fahrer-Airbag ent-
fernt, um einen ausreichenden Sicher- heitsabstand zu erhalten. Dieser Abstand
wird von der Lenkradmitte bis zu Ihrem
Brustbein gemessen. Sitzen Sie weniger als 250 mm entfernt, können Sie Ihre
Fahrposition auf mehrere Arten ändern:
• Verstellen Sie Ihren Sitz so weit nach
hinten, dass Sie die Pedale noch bequem erreichen können.
• Neigen Sie die Sitzlehne leicht nach hin-
ten.
Obwohl Fahrzeuge unterschiedlich aus- gelegt sind, können viele Fahrer den
Abstand von 250 mm erreichen, selbst
wenn der Fahrersitz ganz nach vorne geschoben ist, indem einfach die Sitz-
lehne etwas geneigt wird. Falls sich
durch Neigen der Sitzlehne die Sicht auf die Fahrbahn verschlechtert, erhöhen
Sie Ihre Sitzposition durch ein festes,
nicht rutschendes Kissen bzw. stellen Sie den Sitz höher, wenn Ihr Fahrzeug
über diese Funktion verfügt.
• Ist Ihr Lenkrad einste llbar, neigen Sie es nach unten. So weist der Airbag auf
Ihren Brustkorb anstatt auf Ihren Kopf
und Hals.
Der Sitz sollte wie oben empfohlen einge-
stellt werden, wobei die Kontrolle über die
Fußpedale und das Lenkrad sowie die Sicht auf die Bedienelemente der Instru-
mententafel gewährleistet sein müssen.
●Der SRS-Beifahrer-Airbag löst ebenfalls
mit beträchtlicher Kraft aus und kann
tödliche oder schwere Verletzungen ver- ursachen, insbesondere wenn sich der
Beifahrer sehr nahe am Airbag befindet.
Der Beifahrersitz muss möglichst weit vom Airbag entfernt und die Sitzlehne
so eingestellt sein, dass der Beifahrer
aufrecht sitzt.
●Falsch sitzende und/oder unzureichend
gesicherte Säuglinge und Kinder kön-
nen durch einen ausgelösten Airbag
getötet oder schwer verletzt werden. Ein Säugling oder Kind, das zur Verwen-
dung eines Sicherheitsgurts noch zu
klein ist, muss mit einem Kinderrückhal- tesystem vorschriftsmäßig gesichert
werden. Toyota empfiehlt dringend,
Säuglinge und Kinder stets auf den Rücksitzen zu befördern und mit Kinder-
rückhaltesystemen angemessen zu
sichern. Die Rücksi tze sind für Säug- linge und Kinder sicherer als der Beifah-
rersitz. (S.50)
●Sitzen Sie nicht auf der Kante des Sit- zes und lehnen Sie sich nicht gegen das
Armaturenbrett.
●Lassen Sie nicht zu, dass ein Kind vor
dem SRS-Beifahrer-Airbag steht oder
auf dem Schoß des Beifahrers sitzt.

45
1
1-1. Für den sicheren Gebrauch
Für Sicherheit und Zuverlässigkeit
COROLLA HV_TMUK_EM
WARNUNG
●Erlauben Sie den Insassen auf den Vor-

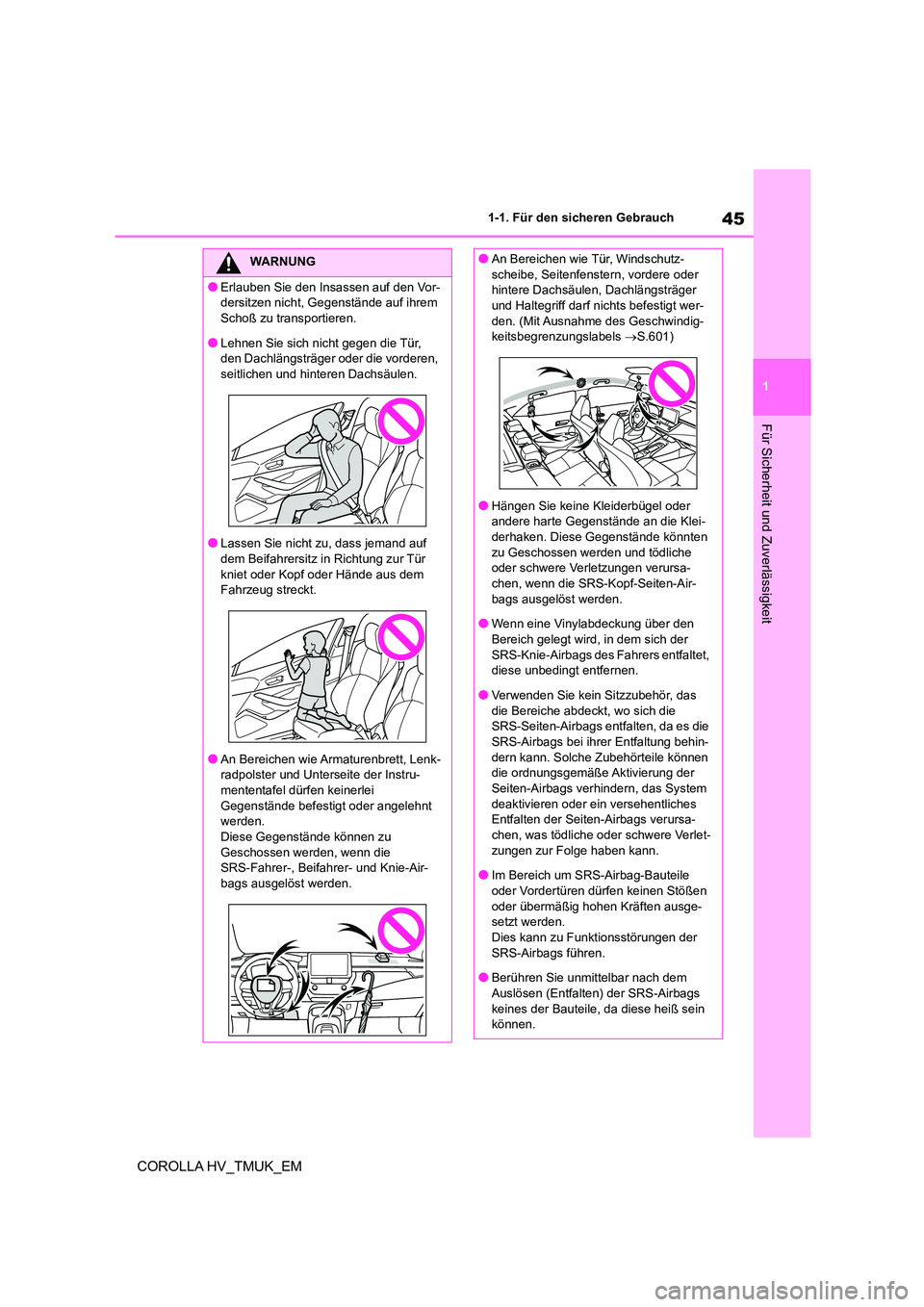

dersitzen nicht, Gegenstände auf ihrem
Schoß zu transportieren.
●Lehnen Sie sich nicht gegen die Tür,
den Dachlängsträger oder die vorderen,
seitlichen und hinteren Dachsäulen.
●Lassen Sie nicht zu, dass jemand auf
dem Beifahrersitz in Richtung zur Tür kniet oder Kopf oder Hände aus dem
Fahrzeug streckt.
●An Bereichen wie Armaturenbrett, Lenk- radpolster und Unterseite der Instru-
mententafel dürfen keinerlei
Gegenstände befestigt oder angelehnt werden.
Diese Gegenstände können zu
Geschossen werden, wenn die SRS-Fahrer-, Beifahrer- und Knie-Air-
bags ausgelöst werden.
●An Bereichen wie Tür, Windschutz-
scheibe, Seitenfenstern, vordere oder
hintere Dachsäulen, Dachlängsträger und Haltegriff darf nichts befestigt wer-
den. (Mit Ausnahme des Geschwindig-
keitsbegrenzungslabels S.601)
●Hängen Sie keine Kleiderbügel oder
andere harte Gegenstände an die Klei-
derhaken. Diese Gegenstände könnten zu Geschossen werden und tödliche
oder schwere Verletzungen verursa-
chen, wenn die SRS-Kopf-Seiten-Air- bags ausgelöst werden.
●Wenn eine Vinylabdeckung über den
Bereich gelegt wird, in dem sich der SRS-Knie-Airbags des Fahrers entfaltet,
diese unbedingt entfernen.
●Verwenden Sie kein Sitzzubehör, das die Bereiche abdeckt, wo sich die
SRS-Seiten-Airbags entfalten, da es die
SRS-Airbags bei ihrer Entfaltung behin- dern kann. Solche Zubehörteile können
die ordnungsgemäße Aktivierung der
Seiten-Airbags verhindern, das System deaktivieren oder ei n versehentliches
Entfalten der Seiten-Airbags verursa-
chen, was tödliche oder schwere Verlet- zungen zur Folge haben kann.
●Im Bereich um SRS-Airbag-Bauteile
oder Vordertüren dürfen keinen Stößen oder übermäßig hohen Kräften ausge-
setzt werden.
Dies kann zu Funktionsstörungen der SRS-Airbags führen.
●Berühren Sie unmittelbar nach dem
Auslösen (Entfalten) der SRS-Airbags keines der Bauteile, da diese heiß sein
können.

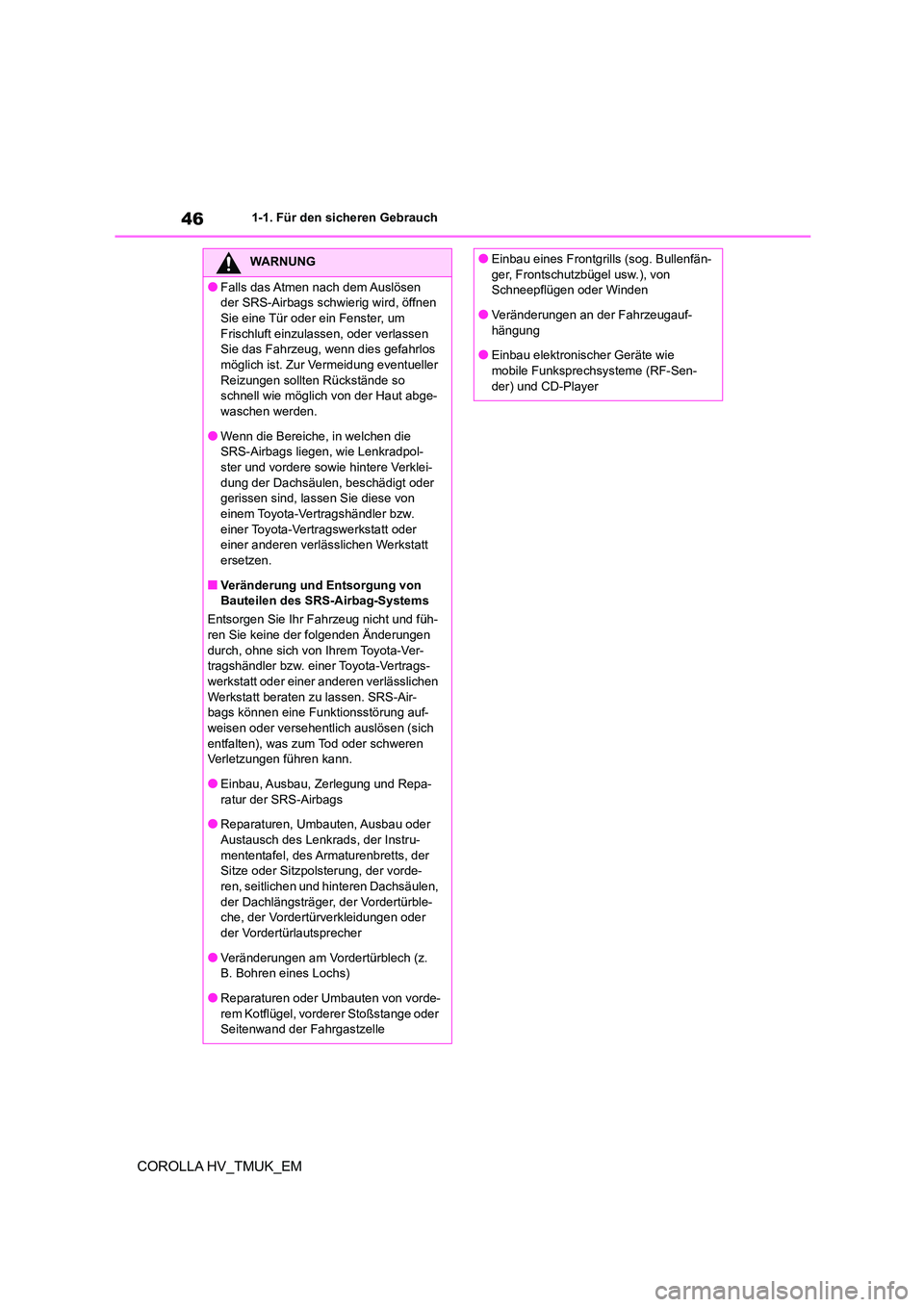

461-1. Für den sicheren Gebrauch
COROLLA HV_TMUK_EM
WARNUNG
●Falls das Atmen nach dem Auslösen
der SRS-Airbags schwierig wird, öffnen
Sie eine Tür oder ein Fenster, um Frischluft einzulassen, oder verlassen
Sie das Fahrzeug, wenn dies gefahrlos
möglich ist. Zur Vermeidung eventueller Reizungen sollten Rückstände so
schnell wie möglich von der Haut abge-
waschen werden.
●Wenn die Bereiche, in welchen die
SRS-Airbags liegen, wie Lenkradpol-
ster und vordere sowie hintere Verklei- dung der Dachsäulen, beschädigt oder
gerissen sind, lassen Sie diese von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
ersetzen.
■Veränderung und Entsorgung von
Bauteilen des SRS-Airbag-Systems
Entsorgen Sie Ihr Fahrzeug nicht und füh-
ren Sie keine der folgenden Änderungen durch, ohne sich von Ihrem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen verlässlichen
Werkstatt beraten zu lassen. SRS-Air- bags können eine Funktionsstörung auf-
weisen oder versehentlich auslösen (sich
entfalten), was zum Tod oder schweren Verletzungen führen kann.
●Einbau, Ausbau, Zerlegung und Repa-
ratur der SRS-Airbags
●Reparaturen, Umbauten, Ausbau oder
Austausch des Lenkrads, der Instru-
mententafel, des Armaturenbretts, der Sitze oder Sitzpolsterung, der vorde-
ren, seitlichen und hinteren Dachsäulen,
der Dachlängsträger, der Vordertürble- che, der Vordertürverkleidungen oder
der Vordertürlautsprecher
●Veränderungen am Vordertürblech (z. B. Bohren eines Lochs)
●Reparaturen oder Umbauten von vorde-
rem Kotflügel, vorderer Stoßstange oder Seitenwand der Fahrgastzelle
●Einbau eines Frontgrills (sog. Bullenfän-
ger, Frontschutzbügel usw.), von
Schneepflügen oder Winden
●Veränderungen an der Fahrzeugauf-
hängung
●Einbau elektronischer Geräte wie mobile Funksprechsysteme (RF-Sen-
der) und CD-Player

47

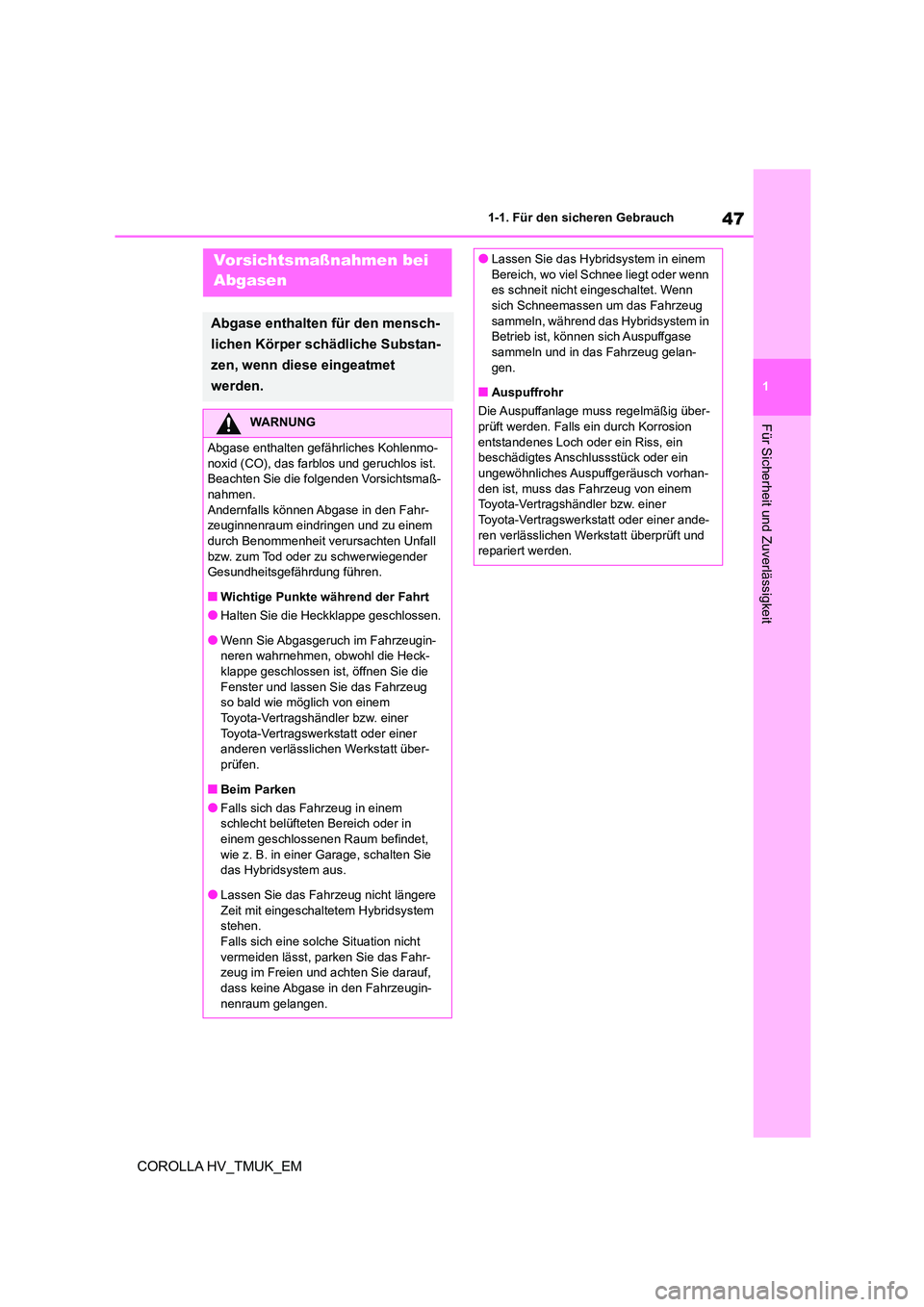

1
1-1. Für den sicheren Gebrauch
Für Sicherheit und Zuverlässigkeit
COROLLA HV_TMUK_EM
Vorsichtsmaßnahmen bei
Abgasen
Abgase enthalten für den mensch-
lichen Körper schädliche Substan-
zen, wenn diese eingeatmet
werden.
WARNUNG
Abgase enthalten gefährliches Kohlenmo-
noxid (CO), das farblos und geruchlos ist.
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Andernfalls können Abgase in den Fahr-
zeuginnenraum eindringen und zu einem durch Benommenheit verursachten Unfall
bzw. zum Tod oder zu schwerwiegender
Gesundheitsgefährdung führen.
■Wichtige Punkte während der Fahrt
●Halten Sie die Heckklappe geschlossen.
●Wenn Sie Abgasgeruch im Fahrzeugin-
neren wahrnehmen, obwohl die Heck- klappe geschlossen ist, öffnen Sie die
Fenster und lassen Sie das Fahrzeug
so bald wie möglich von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt über-
prüfen.
■Beim Parken
●Falls sich das Fahrzeug in einem
schlecht belüfteten Bereich oder in
einem geschlossenen Raum befindet, wie z. B. in einer Garage, schalten Sie
das Hybridsystem aus.
●Lassen Sie das Fahrzeug nicht längere Zeit mit eingeschaltetem Hybridsystem
stehen.
Falls sich eine solche Situation nicht vermeiden lässt, parken Sie das Fahr-
zeug im Freien und achten Sie darauf,
dass keine Abgase in den Fahrzeugin- nenraum gelangen.
●Lassen Sie das Hybridsystem in einem
Bereich, wo viel Schnee liegt oder wenn
es schneit nicht eingeschaltet. Wenn sich Schneemassen um das Fahrzeug
sammeln, während das Hybridsystem in
Betrieb ist, können sich Auspuffgase sammeln und in das Fahrzeug gelan-
gen.
■Auspuffrohr
Die Auspuffanlage muss regelmäßig über-
prüft werden. Falls ein durch Korrosion entstandenes Loch oder ein Riss, ein
beschädigtes Anschlussstück oder ein
ungewöhnliches Auspuffgeräusch vorhan- den ist, muss das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren verlässlichen Werkstatt überprüft und
repariert werden.

481-2. Sicherheit der Kinder
COROLLA HV_TMUK_EM
1-2.Sicherheit der Kinder
Anzeigeleuchte “PASSENGER AIR
BAG”
Wenn das Airbag-System eingeschaltet ist,
leuchten die Anzeigeleuchten “PASSEN-
GER AIR BAG” und “ON” auf und erlöschen
dann nach etwa 60 Sekunden wieder. (nur
wenn die Starttaste auf ON steht)

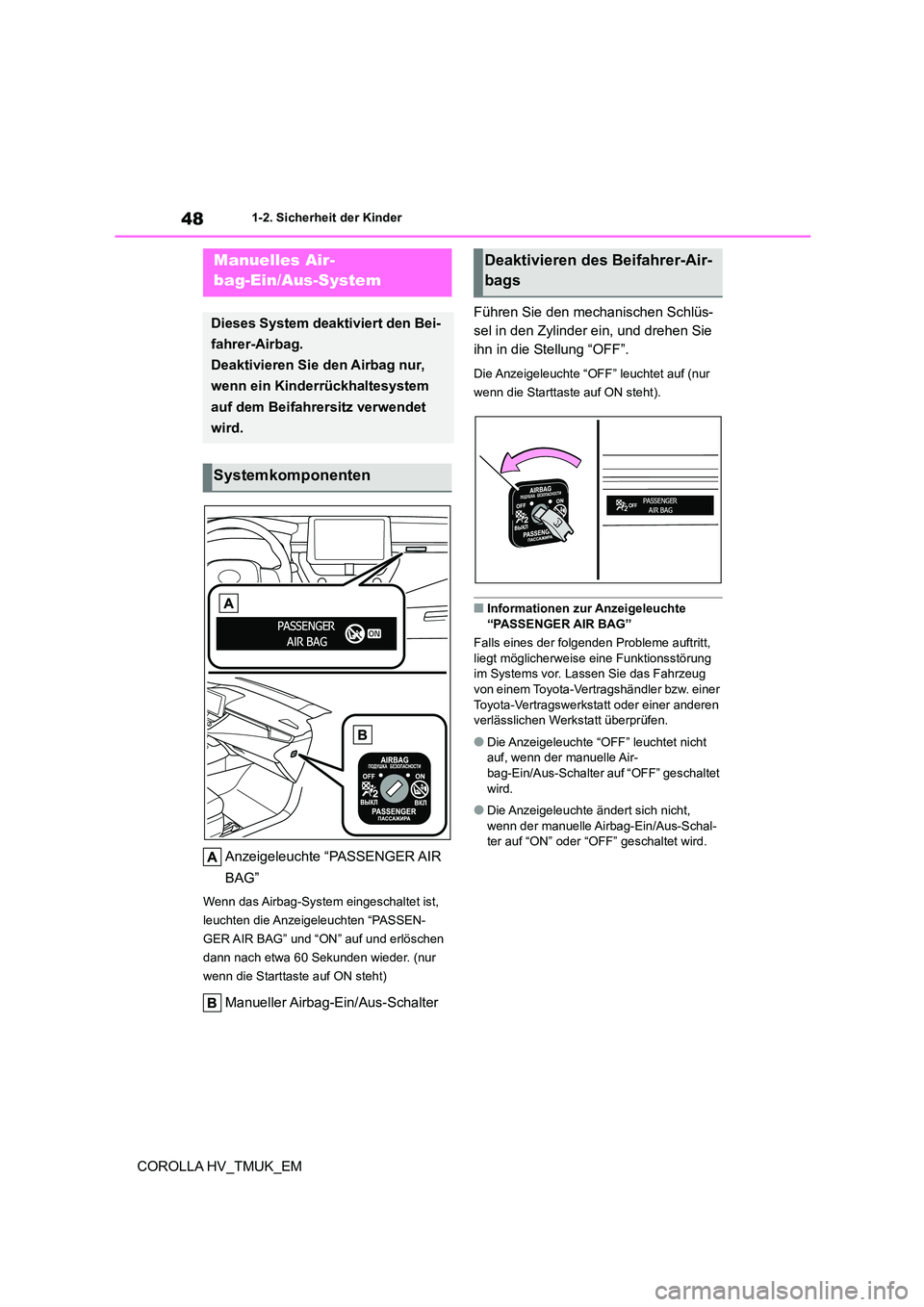

Manueller Airbag-Ein/Aus-Schalter
Führen Sie den mechanischen Schlüs-
sel in den Zylinder ein, und drehen Sie
ihn in die Stellung “OFF”.
Die Anzeigeleuchte “OFF ” leuchtet auf (nur
wenn die Starttaste auf ON steht).
■Informationen zur Anzeigeleuchte
“PASSENGER AIR BAG”
Falls eines der folgenden Probleme auftritt,
liegt möglicherweise eine Funktionsstörung im Systems vor. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
●Die Anzeigeleuchte “OFF” leuchtet nicht auf, wenn der manuelle Air-
bag-Ein/Aus-Schalter auf “OFF” geschaltet
wird.
●Die Anzeigeleuchte ändert sich nicht,
wenn der manuelle Airbag-Ein/Aus-Schal- ter auf “ON” oder “OFF” geschaltet wird.
Manuelles Air-
bag-Ein/Aus-System
Dieses System deaktiviert den Bei-
fahrer-Airbag.
Deaktivieren Sie den Airbag nur,
wenn ein Kinderrückhaltesystem
auf dem Beifahrersitz verwendet
wird.
Systemkomponenten
Deaktivieren des Beifahrer-Air-
bags
