sensor TOYOTA COROLLA HATCHBACK 2020 Brugsanvisning (in Danish)

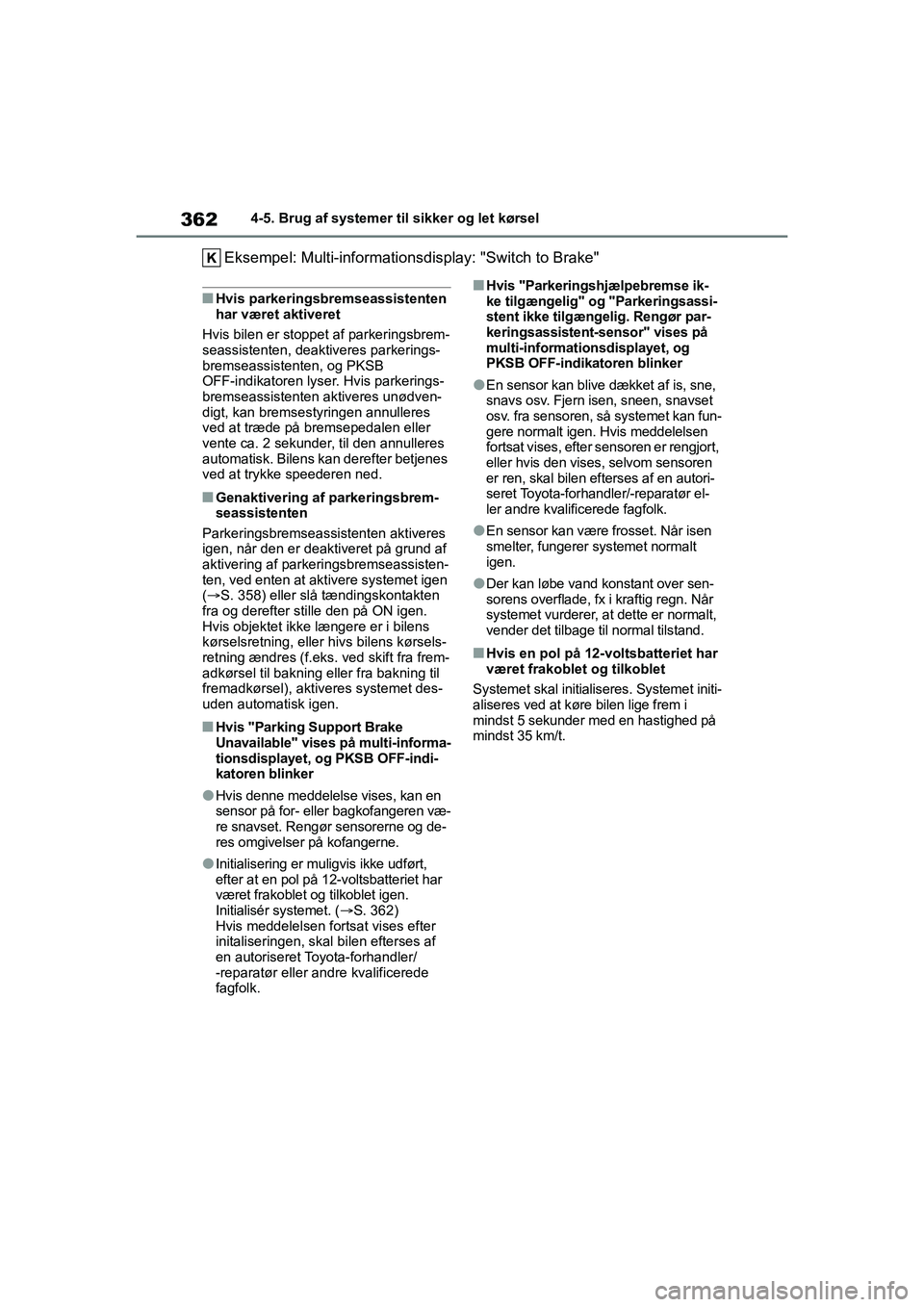

362
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
Eksempel: Multi-informationsdisplay: "Switch to Brake"
nHvis parkeringsbremseassistenten
har været aktiveret
Hvis bilen er stoppet af parkeringsbrem-
seassistenten, deaktiveres parkerings-
bremseassistenten, og PKSB
OFF-indikatoren lyser. Hvis parkerings-
bremseassistenten aktiveres unødven-
digt, kan bremsestyringen annulleres
ved at træde på bremsepedalen eller
vente ca. 2 sekunder, til den annulleres
automatisk. Bilens kan derefter betjenes
ved at trykke speederen ned.
nGenaktivering af parkeringsbrem-
seassistenten
Parkeringsbremseassistenten aktiveres
igen, når den er deaktiveret på grund af
aktivering af parkeringsbremseassisten-
ten, ved enten at aktivere systemet igen
(S. 358) eller slå tændingskontakten
fra og derefter stille den på ON igen.
Hvis objektet ikke længere er i bilens
kørselsretning, eller hivs bilens kørsels-
retning ændres (f.eks. ved skift fra frem-
adkørsel til bakning eller fra bakning til
fremadkørsel), aktiveres systemet des-
uden automatisk igen.
nHvis "Parking Support Brake
Unavailable" vises på multi-informa-
tionsdisplayet, og PKSB OFF-indi-
katoren blinker
lHvis denne meddelelse vises, kan en
sensor på for- eller bagkofangeren væ-
re snavset. Rengør sensorerne og de-
res omgivelser på kofangerne.
lInitialisering er muligvis ikke udført, efter at en pol på 12-voltsbatteriet har
været frakoblet og tilkoblet igen.
Initialisér systemet. ( S. 362)
Hvis meddelelsen fortsat vises efter
initaliseringen, skal bilen efterses af
en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede
fagfolk.
nHvis "Parkeringshjælpebremse ik-
ke tilgængelig" og "Parkeringsassi-
stent ikke tilgængelig. Rengør par-
keringsassistent-sensor" vises på
multi-informationsdisplayet, og
PKSB OFF-indikatoren blinker
lEn sensor kan blive dækket af is, sne,
snavs osv. Fjern isen, sneen, snavset
osv. fra sensoren, så systemet kan fun-
gere normalt igen. Hvis meddelelsen
fortsat vises, efter sensoren er rengjort,
eller hvis den vises, selvom sensoren
er ren, skal bilen efterses af en autori-
seret Toyota-forhandl er/-reparatør el-
ler andre kvalificerede fagfolk.
lEn sensor kan være frosset. Når isen
smelter, fungerer systemet normalt
igen.
lDer kan løbe vand konstant over sen-
sorens overflade, fx i kraftig regn. NÃ¥r
systemet vurderer, at dette er normalt,
vender det tilbage til normal tilstand.
nHvis en pol på 12-voltsbatteriet har
været frakoblet og tilkoblet
Systemet skal initialiseres. Systemet initi-
aliseres ved at køre bilen lige frem i
mindst 5 sekunder med en hastighed på
mindst 35 km/t.
OM12P55DK.book Page 362 Monda y, September 28, 2020 12:19 PM

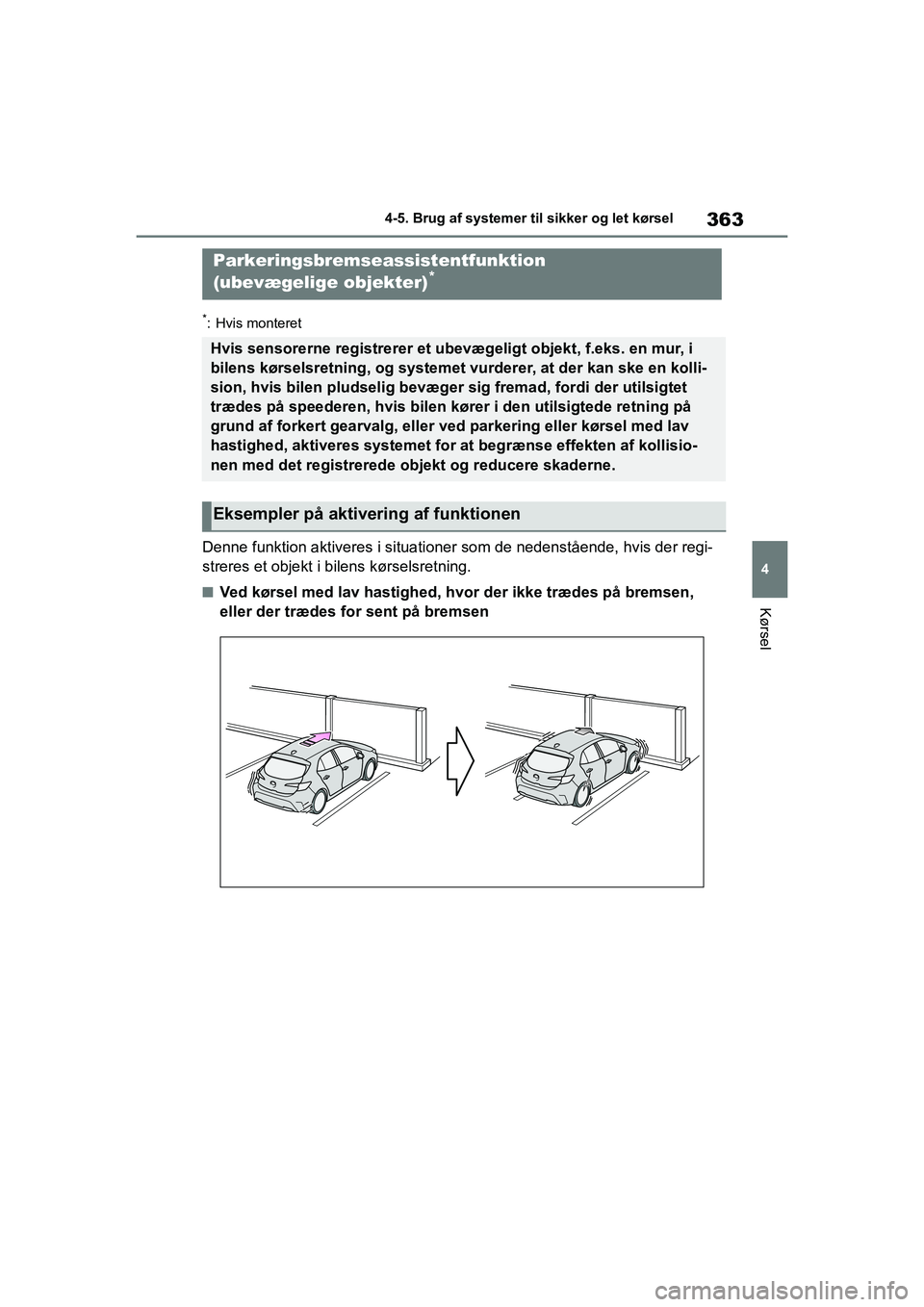

363
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
*: Hvis monteret
Denne funktion aktiveres i situationer
som de nedenstående, hvis der regi-
streres et objekt i bilens kørselsretning.
nVed kørsel med lav hastighed, hvor der ikke trædes på bremsen,
eller der trædes fo r sent på bremsen
Parkeringsbremseassistentfunktion
(ubevægelige objekter)*
Hvis sensorerne registrerer et ubevægeligt objekt, f.eks. en mur, i
bilens kørselsretning, og systemet vurderer, at der kan ske en kolli-
sion, hvis bilen pludselig bevæger sig fremad, fordi der utilsigtet
trædes på speederen, hvis bilen kører i den utilsigtede retning på
grund af forkert gearvalg, eller ved parkering eller kørsel med lav
hastighed, aktiveres systemet for at begrænse effekten af kollisio-
nen med det registrerede objekt og reducere skaderne.
Eksempler på aktivering af funktionen
OM12P55DK.book Page 363 Monda y, September 28, 2020 12:19 PM

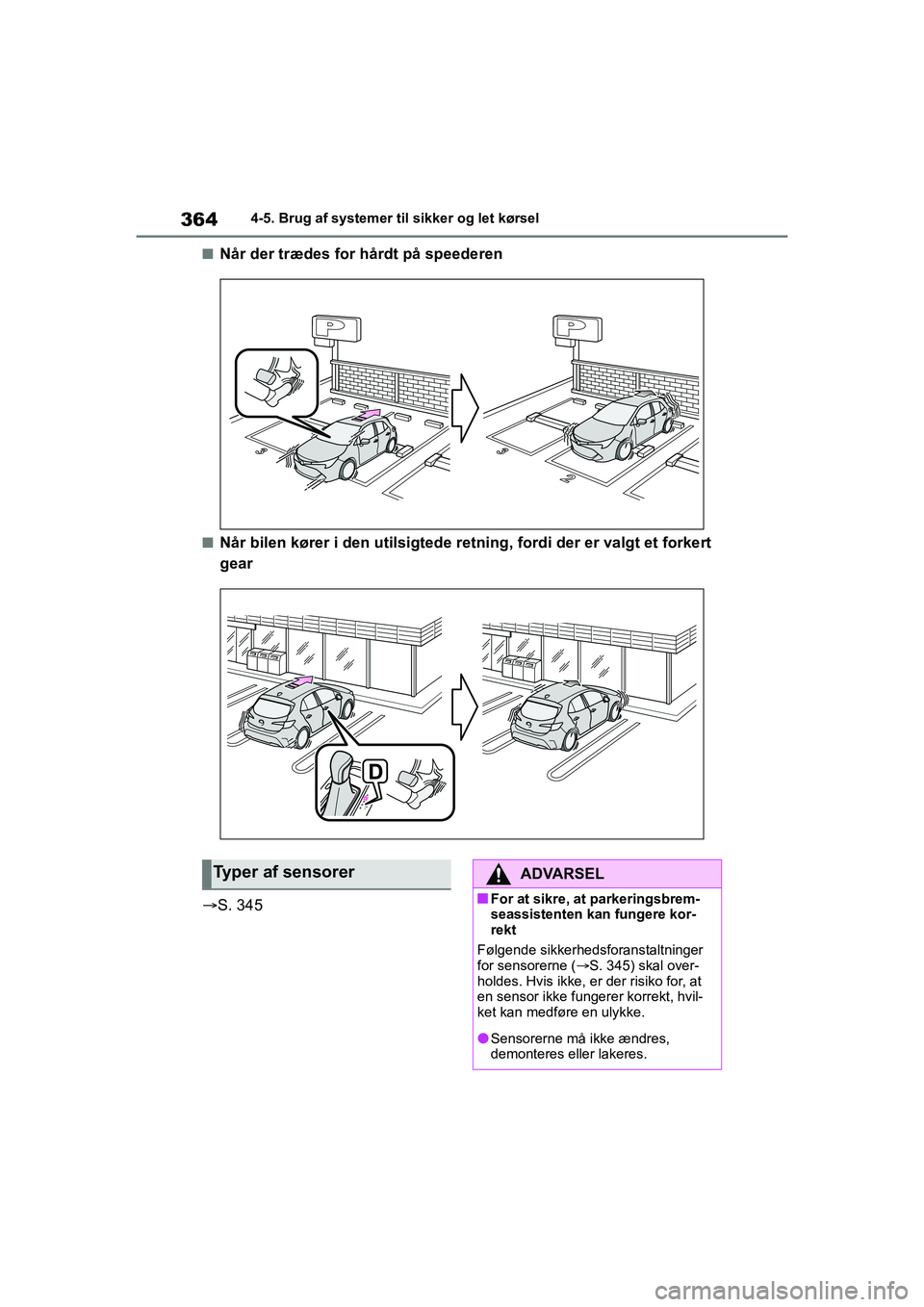

364
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
nNår der trædes for hårdt på speederen
nNår bilen kører i den utilsigtede retn
ing, fordi der er valgt et forkert
gear
ï‚® S. 345
Typer af sensorerADVARSEL
nFor at sikre, at parkeringsbrem-
seassistenten kan fungere kor-
rekt
Følgende sikkerhedsforanstaltninger
for sensorerne ( ï‚®S. 345) skal over-
holdes. Hvis ikke, er der risiko for, at
en sensor ikke fungerer korrekt, hvil-
ket kan medføre en ulykke.
lSensorerne må ikke ændres,
demonteres eller lakeres.
OM12P55DK.book Page 364 Monda y, September 28, 2020 12:19 PM

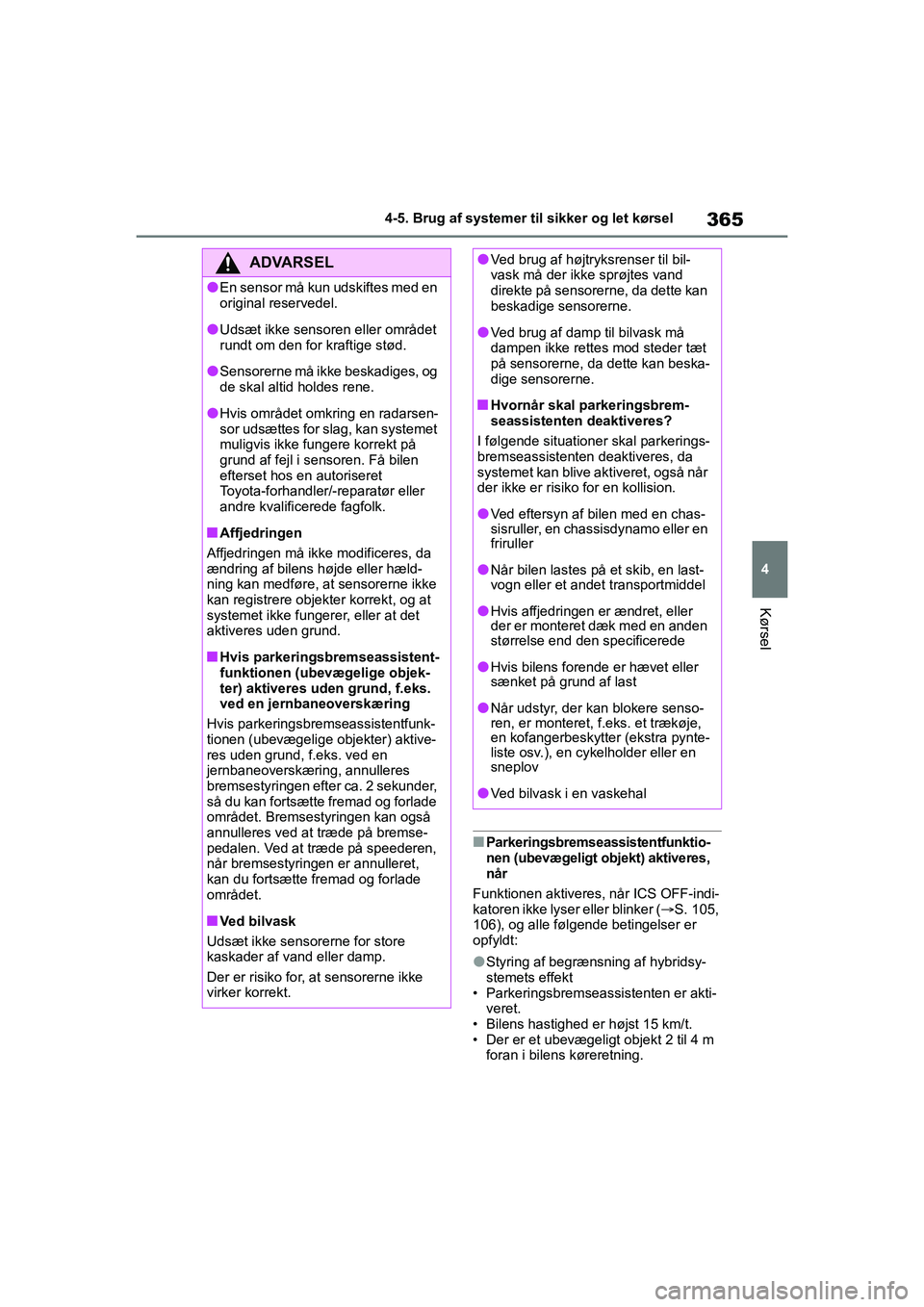

365
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
nParkeringsbremseassistentfunktio-
nen (ubevægeligt ob
jekt) aktiveres,
når
Funktionen aktiveres, når ICS OFF-indi-
katoren ikke lyser eller blinker ( ï‚®S. 105,
106), og alle følgende betingelser er
opfyldt:
lStyring af begrænsning af hybridsy-
stemets effekt
• Parkeringsbremseassistenten er akti- veret.
• Bilens hastighed er højst 15 km/t.
• Der er et ubevægeligt objekt 2 til 4 m
foran i bilens køreretning.
ADVARSEL
lEn sensor må kun udskiftes med en
original reservedel.
lUdsæt ikke sensoren eller området
rundt om den for kraftige stød.
lSensorerne må ikke beskadiges, og
de skal altid holdes rene.
lHvis området omkring en radarsen-
sor udsættes for slag, kan systemet
muligvis ikke fungere korrekt på
grund af fejl i sensoren. FÃ¥ bilen
efterset hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
nAffjedringen
Affjedringen må ikke modificeres, da
ændring af bilens højde eller hæld-
ning kan medføre, at sensorerne ikke
kan registrere objekt er korrekt, og at
systemet ikke fungerer, eller at det
aktiveres uden grund.
nHvis parkeringsbremseassistent-
funktionen (ubevægelige objek-
ter) aktiveres uden grund, f.eks.
ved en jernbaneoverskæring
Hvis parkeringsbremseassistentfunk-
tionen (ubevægelige objekter) aktive-
res uden grund, f.eks. ved en
jernbaneoverskæring, annulleres
bremsestyringen efter ca. 2 sekunder,
så du kan fortsætte fremad og forlade
området. Bremsestyringen kan også
annulleres ved at træde på bremse-
pedalen. Ved at træde på speederen,
når bremsestyringen er annulleret,
kan du fortsætte fremad og forlade
området.
nVed bilvask
Udsæt ikke sensorerne for store
kaskader af vand eller damp.
Der er risiko for, at sensorerne ikke
virker korrekt.
lVed brug af højtryksrenser til bil-
vask må der ikke sprøjtes vand
direkte på sensorerne, da dette kan
beskadige sensorerne.
lVed brug af damp til bilvask må
dampen ikke rettes mod steder tæt
på sensorerne, da dette kan beska-
dige sensorerne.
nHvornår skal parkeringsbrem-
seassistenten deaktiveres?
I følgende situationer skal parkerings-
bremseassistenten deaktiveres, da
systemet kan blive ak tiveret, også når
der ikke er risiko for en kollision.
lVed eftersyn af bilen med en chas-
sisruller, en chassisdynamo eller en
friruller
lNår bilen lastes på et skib, en last-
vogn eller et andet transportmiddel
lHvis affjedringen er ændret, eller
der er monteret dæk med en anden
størrelse end den specificerede
lHvis bilens forende er hævet eller
sænket på grund af last
lNÃ¥r udstyr, der kan blokere senso-
ren, er monteret, f. eks. et trækøje,
en kofangerbeskytter (ekstra pynte-
liste osv.), en cyke lholder eller en
sneplov
lVed bilvask i en vaskehal
OM12P55DK.book Page 365 Monda y, September 28, 2020 12:19 PM

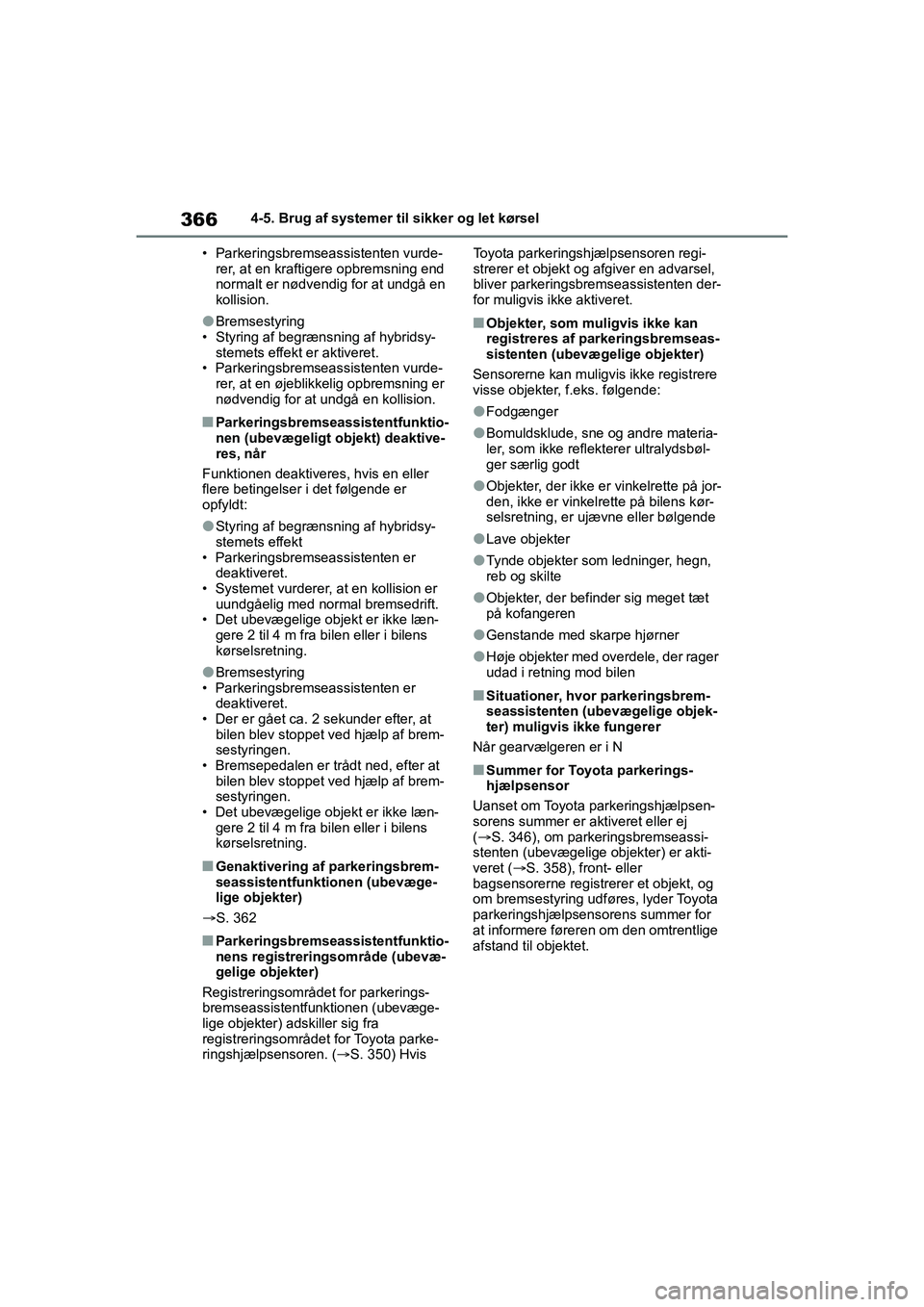

366
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
• Parkeringsbremseassistenten vurde- rer, at en kraftigere opbremsning end
normalt er nødvendig for at undgå en
kollision.
lBremsestyring
• Styring af begrænsning af hybridsy- stemets effekt er aktiveret.
• Parkeringsbremseassistenten vurde-
rer, at en øjeblikkelig opbremsning er
nødvendig for at undgå en kollision.
nParkeringsbremseassistentfunktio-
nen (ubevægeligt objekt) deaktive-
res, når
Funktionen deaktiveres, hvis en eller
flere betingelser i det følgende er
opfyldt:
lStyring af begrænsning af hybridsy-
stemets effekt
• Parkeringsbremseassistenten er deaktiveret.
• Systemet vurderer, at en kollision er uundgåelig med normal bremsedrift.
• Det ubevægelige objekt er ikke læn-
gere 2 til 4 m fra bilen eller i bilens
kørselsretning.
lBremsestyring
• Parkeringsbremseassistenten er deaktiveret.
• Der er gået ca. 2 sekunder efter, at bilen blev stoppet ved hjælp af brem-
sestyringen.
• Bremsepedalen er trådt ned, efter at bilen blev stoppet ved hjælp af brem-
sestyringen.
• Det ubevægelige objekt er ikke læn- gere 2 til 4 m fra bilen eller i bilens
kørselsretning.
nGenaktivering af parkeringsbrem-
seassistentfunktionen (ubevæge-
lige objekter)
ï‚®S. 362
nParkeringsbremseassistentfunktio-
nens registreringsområde (ubevæ-
gelige objekter)
Registreringsområdet for parkerings-
bremseassistentfunktionen (ubevæge-
lige objekter) adskiller sig fra
registreringsområdet for Toyota parke-
ringshjælpsensoren. ( S. 350) Hvis Toyota parkeringshjælpsensoren regi-
strerer et objekt og afgiver en advarsel,
bliver parkeringsbremseassistenten der-
for muligvis ikke aktiveret.
nObjekter, som muligvis ikke kan
registreres af parkeringsbremseas-
sistenten (ubevægelige objekter)
Sensorerne kan muligvis ikke registrere
visse objekter, f.eks. følgende:
lFodgænger
lBomuldsklude, sne og andre materia-
ler, som ikke reflekterer ultralydsbøl-
ger særlig godt
lObjekter, der ikke er vinkelrette på jor-
den, ikke er vinkelrette på bilens kør-
selsretning, er ujævne eller bølgende
lLave objekter
lTynde objekter som ledninger, hegn,
reb og skilte
lObjekter, der befinder sig meget tæt
på kofangeren
lGenstande med skarpe hjørner
lHøje objekter med overdele, der rager
udad i retning mod bilen
nSituationer, hvor parkeringsbrem-
seassistenten (ubevægelige objek-
ter) muligvis ikke fungerer
Når gearvælgeren er i N
nSummer for Toyota parkerings-
hjælpsensor
Uanset om Toyota parkeringshjælpsen-
sorens summer er aktiveret eller ej
(ï‚®S. 346), om parkeringsbremseassi-
stenten (ubevægelige objekter) er akti-
veret ( ï‚®S. 358), front- eller
bagsensorerne registrerer et objekt, og
om bremsestyring udføres, lyder Toyota
parkeringshjælpsensorens summer for
at informere føreren om den omtrentlige
afstand til objektet.
OM12P55DK.book Page 366 Monda y, September 28, 2020 12:19 PM

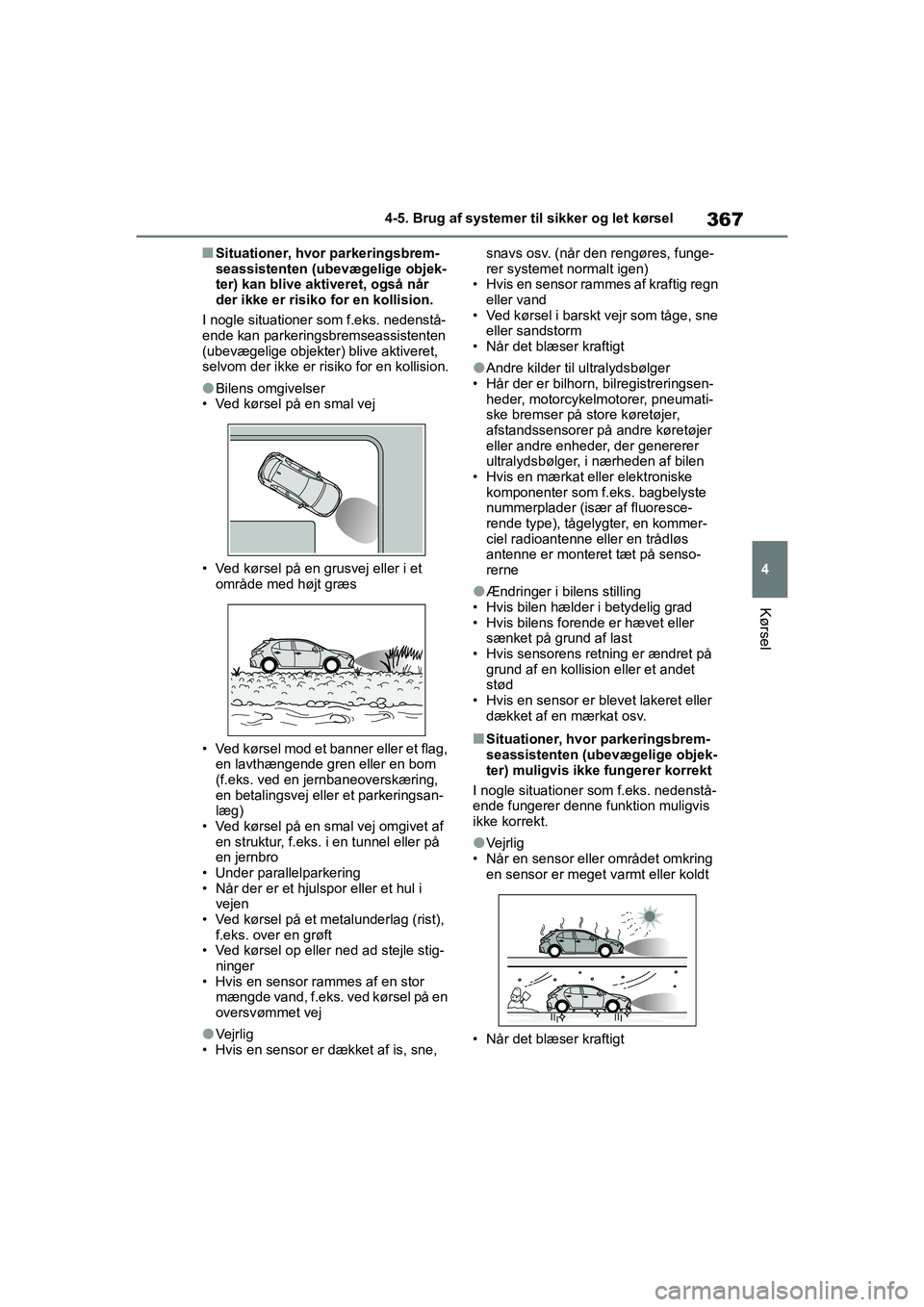

367
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
nSituationer, hvor parkeringsbrem-
seassistenten (ubevægelige objek-
ter) kan blive aktiveret, også når
der ikke er risiko for en kollision.
I nogle situationer som f.eks. nedenstå-
ende kan parkeringsbremseassistenten
(ubevægelige objekter) blive aktiveret,
selvom der ikke er ri siko for en kollision.
lBilens omgivelser
• Ved kørsel på en smal vej
• Ved kørsel på en grusvej eller i et område med højt græs
• Ved kørsel mod et banner eller et flag, en lavthængende gren eller en bom
(f.eks. ved en jernbaneoverskæring,
en betalingsvej eller et parkeringsan-
læg)
• Ved kørsel på en smal vej omgivet af
en struktur, f.eks. i en tunnel eller på
en jernbro
• Under parallelparkering
• Når der er et hjulspor eller et hul i
vejen
• Ved kørsel på et metalunderlag (rist),
f.eks. over en grøft
• Ved kørsel op eller ned ad stejle stig- ninger
• Hvis en sensor rammes af en stor mængde vand, f.eks. ve d kørsel på en
oversvømmet vej
lVe j r l i g
• Hvis en sensor er dækket af is, sne, snavs osv. (når den rengøres, funge-
rer systemet normalt igen)
• Hvis en sensor rammes af kraftig regn
eller vand
• Ved kørsel i barskt vejr som tåge, sne eller sandstorm
• Når det blæser kraftigt
lAndre kilder til ultralydsbølger
• Hår der er bilhorn, bilregistreringsen- heder, motorcykelmotorer, pneumati-
ske bremser på st ore køretøjer,
afstandssensorer på andre køretøjer
eller andre enheder, der genererer
ultralydsbølger, i nærheden af bilen
• Hvis en mærkat eller elektroniske komponenter som f.eks. bagbelyste
nummerplader (især af fluoresce-
rende type), tågelygter, en kommer-
ciel radioantenne eller en trådløs
antenne er monteret tæt på senso-
rerne
lÆndringer i bilens stilling
• Hvis bilen hælder i betydelig grad
• Hvis bilens forende er hævet eller sænket på grund af last
• Hvis sensorens retning er ændret på grund af en kollision eller et andet
stød
• Hvis en sensor er blevet lakeret eller dækket af en mærkat osv.
nSituationer, hvor parkeringsbrem-
seassistenten (ubevægelige objek-
ter) muligvis ikke fungerer korrekt
I nogle situationer som f.eks. nedenstå-
ende fungerer denne funktion muligvis
ikke korrekt.
lVejrlig
• Når en sensor eller området omkring en sensor er meget varmt eller koldt
• Når det blæser kraftigt
OM12P55DK.book Page 367 Monda y, September 28, 2020 12:19 PM

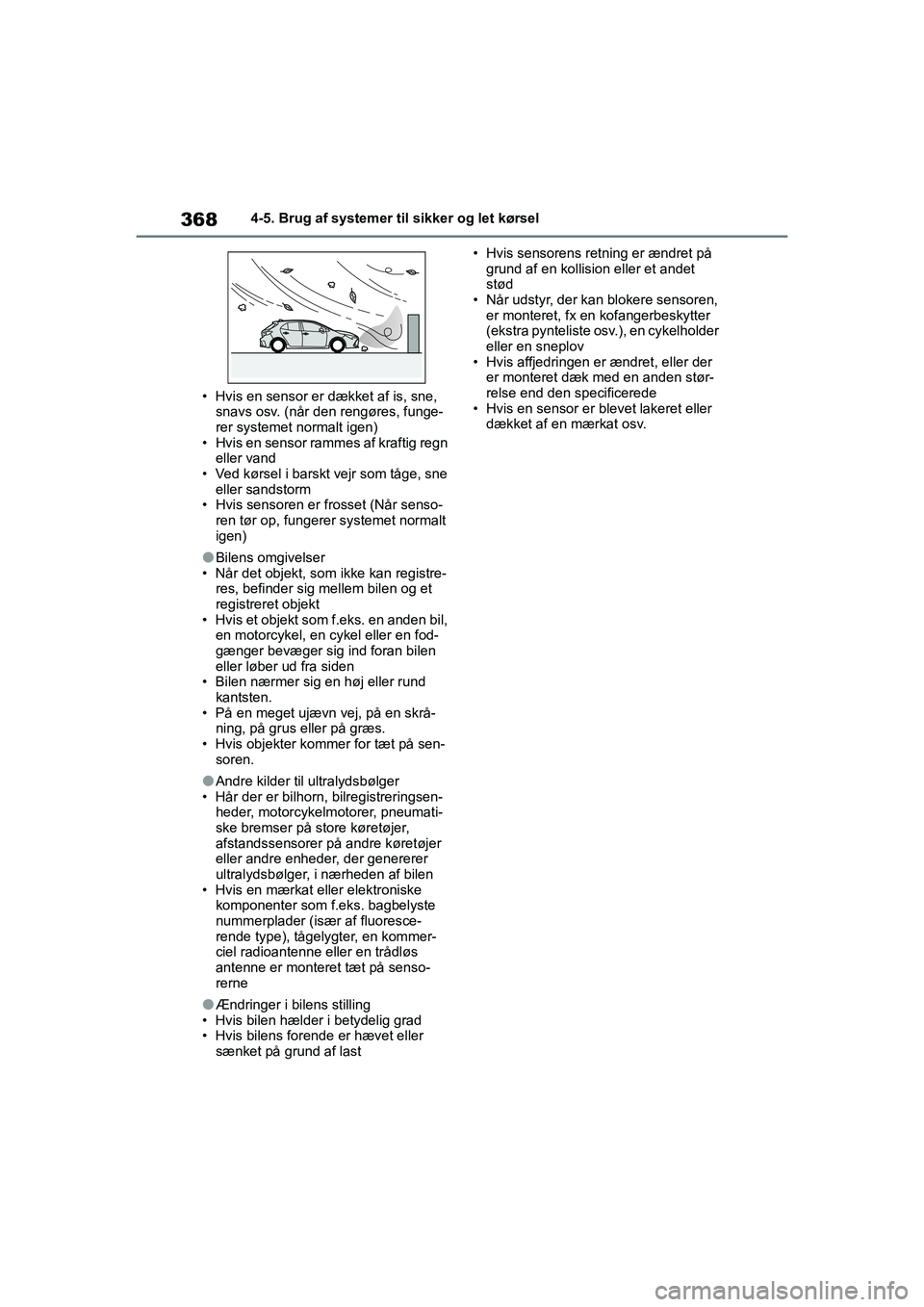

368
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
• Hvis en sensor er dækket af is, sne, snavs osv. (når den rengøres, funge-
rer systemet no rmalt igen)
• Hvis en sensor rammes af kraftig regn eller vand
• Ved kørsel i barskt vejr som tåge, sne
eller sandstorm
• Hvis sensoren er frosset (Når senso- ren tør op, fungere r systemet normalt
igen)
lBilens omgivelser
• Når det objekt, som ikke kan registre- res, befinder sig mellem bilen og et
registreret objekt
• Hvis et objekt som f.eks. en anden bil, en motorcykel, en cykel eller en fod-
gænger bevæger sig ind foran bilen
eller løber ud fra siden
• Bilen nærmer sig en høj eller rund kantsten.
• På en meget ujævn vej, på en skrå- ning, på grus eller på græs.
• Hvis objekter kommer for tæt på sen-
soren.
lAndre kilder til ultralydsbølger
• Hår der er bilhorn, bilregistreringsen- heder, motorcykelmotorer, pneumati-
ske bremser på store køretøjer,
afstandssensorer på andre køretøjer
eller andre enheder, der genererer
ultralydsbølger, i nærheden af bilen
• Hvis en mærkat eller elektroniske komponenter som f.eks. bagbelyste
nummerplader (især af fluoresce-
rende type), tågelygter, en kommer-
ciel radioantenne eller en trådløs
antenne er monteret tæt på senso-
rerne
lÆndringer i bilens stilling
• Hvis bilen hælder i betydelig grad
• Hvis bilens forende er hævet eller
sænket på grund af last • Hvis sensorens retning er ændret på
grund af en kollision eller et andet
stød
• Når udstyr, der kan blokere sensoren, er monteret, fx en kofangerbeskytter
(ekstra pynteliste os v.), en cykelholder
eller en sneplov
• Hvis affjedringen er ændret, eller der er monteret dæk med en anden stør-
relse end den specificerede
• Hvis en sensor er blevet lakeret eller dækket af en mærkat osv.
OM12P55DK.book Page 368 Monda y, September 28, 2020 12:19 PM

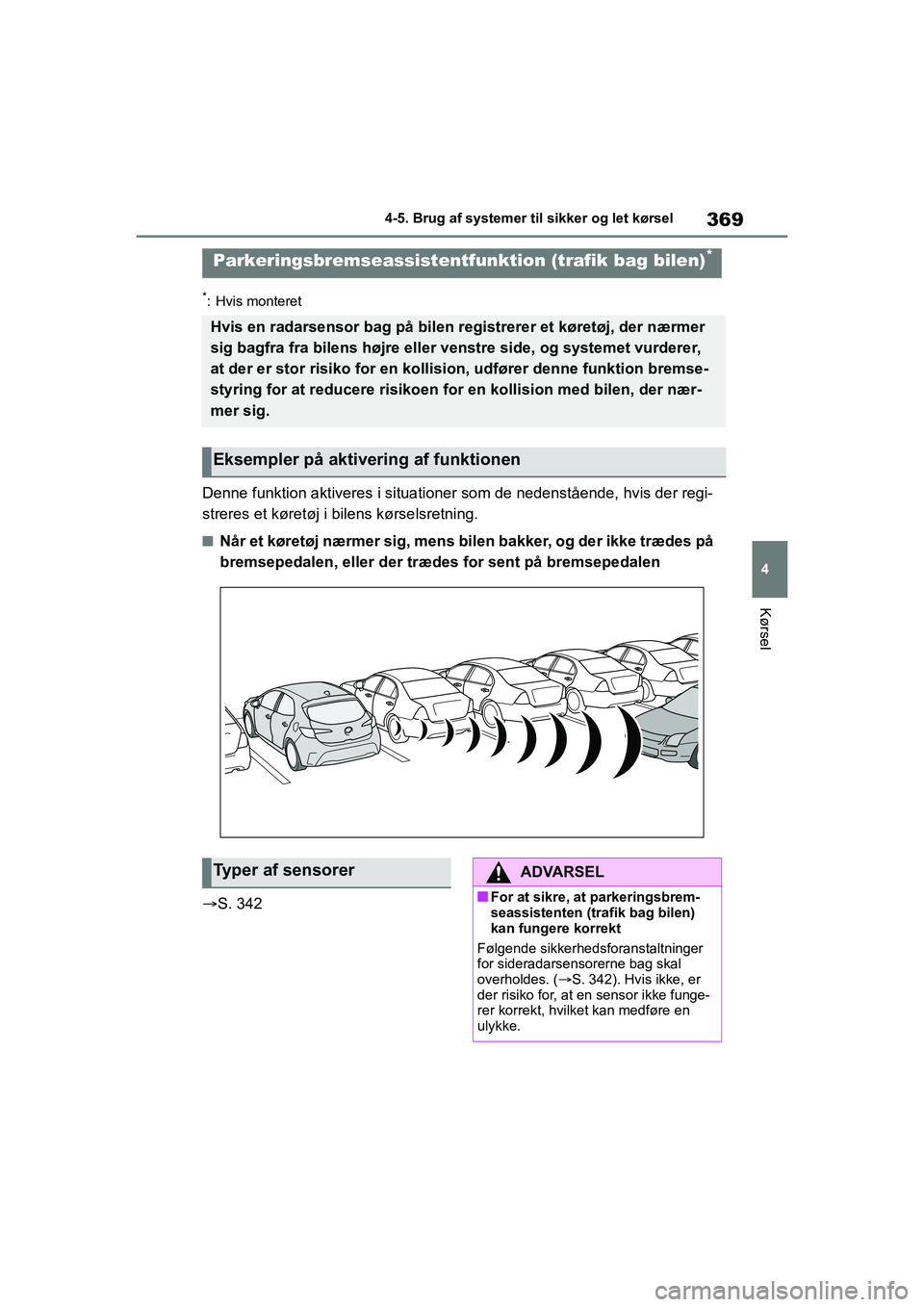

369
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
*: Hvis monteret
Denne funktion aktiveres i situationer
som de nedenstående, hvis der regi-
streres et køretøj i bilens kørselsretning.
nNår et køretøj nærmer si g, mens bilen bakker, og der ikke trædes på
bremsepedalen, eller der trædes for sent på bremsepedalen
ï‚® S. 342
Parkeringsbremseassistentfunktion (trafik bag bilen)*
Hvis en radarsensor bag på bilen registrerer et køretøj, der nærmer
sig bagfra fra bilens højre eller venstre side, og systemet vurderer,
at der er stor risiko for en kollision, udfører denne funktion bremse-
styring for at reducere risikoen for en kollision med bilen, der nær-
mer sig.
Eksempler på aktivering af funktionen
Typer af sensorerADVARSEL
nFor at sikre, at parkeringsbrem-
seassistenten (trafik bag bilen)
kan fungere korrekt
Følgende sikkerhedsforanstaltninger
for sideradarsensorerne bag skal
overholdes. ( ï‚®S. 342). Hvis ikke, er
der risiko for, at en sensor ikke funge-
rer korrekt, hvilket kan medføre en
ulykke.
OM12P55DK.book Page 369 Monda y, September 28, 2020 12:19 PM

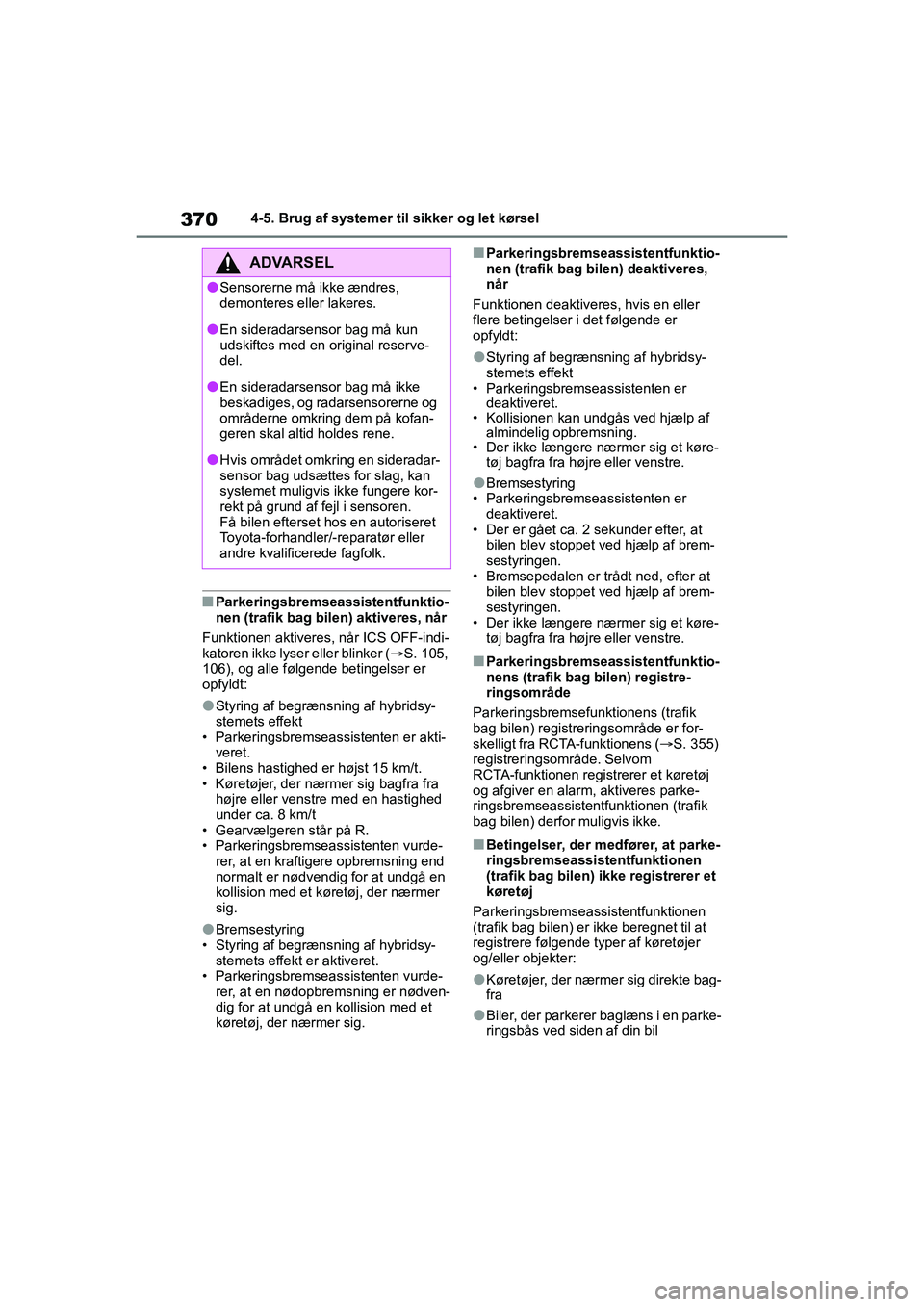

370
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
nParkeringsbremseassistentfunktio-
nen (trafik bag bilen) aktiveres, når
Funktionen aktiveres, når ICS OFF-indi-
katoren ikke lyser eller blinker ( ï‚®S. 105,
106), og alle følgende betingelser er
opfyldt:
lStyring af begrænsning af hybridsy-
stemets effekt
• Parkeringsbremseassistenten er akti- veret.
• Bilens hastighed er højst 15 km/t.
• Køretøjer, der nærmer sig bagfra fra højre eller venstre med en hastighed
under ca. 8 km/t
• Gearvælgeren står på R.
• Parkeringsbremseassistenten vurde- rer, at en kraftigere opbremsning end
normalt er nødvendig for at undgå en
kollision med et kø retøj, der nærmer
sig.
lBremsestyring
• Styring af begrænsning af hybridsy- stemets effekt er aktiveret.
• Parkeringsbremseassistenten vurde-
rer, at en nødopbremsning er nødven-
dig for at undgå en kollision med et
køretøj, der nærmer sig.
nParkeringsbremseassistentfunktio-
nen (trafik bag bilen) deaktiveres,
når
Funktionen deaktiveres, hvis en eller
flere betingelser i det følgende er
opfyldt:
lStyring af begrænsning af hybridsy-
stemets effekt
• Parkeringsbremseassistenten er deaktiveret.
• Kollisionen kan undgås ved hjælp af almindelig opbremsning.
• Der ikke længere nærmer sig et køre-
tøj bagfra fra højre eller venstre.
lBremsestyring
• Parkeringsbremseassistenten er
deaktiveret.
• Der er gået ca. 2 sekunder efter, at bilen blev stoppet ved hjælp af brem-
sestyringen.
• Bremsepedalen er trådt ned, efter at bilen blev stoppet ved hjælp af brem-
sestyringen.
• Der ikke længere nærmer sig et køre- tøj bagfra fra højre eller venstre.
nParkeringsbremseassistentfunktio-
nens (trafik bag bilen) registre-
ringsområde
Parkeringsbremsefunktionens (trafik
bag bilen) registreringsområde er for-
skelligt fra RCTA-funktionens ( ï‚®S. 355)
registreringso mråde. Selvom
RCTA-funktionen registrerer et køretøj
og afgiver en alarm, aktiveres parke-
ringsbremseassistentfunktionen (trafik
bag bilen) derfor muligvis ikke.
nBetingelser, der medfører, at parke-
ringsbremseassistentfunktionen
(trafik bag bilen) ikke registrerer et
køretøj
Parkeringsbremseassistentfunktionen
(trafik bag bilen) er ikke beregnet til at
registrere følgende typer af køretøjer
og/eller objekter:
lKøretøjer, der nærmer sig direkte bag-
fra
lBiler, der parkerer baglæns i en parke-
ringsbås ved siden af din bil
ADVARSEL
lSensorerne må ikke ændres,
demonteres eller lakeres.
lEn sideradarsensor bag må kun
udskiftes med en original reserve-
del.
lEn sideradarsensor bag må ikke
beskadiges, og radarsensorerne og
områderne omkring dem på kofan-
geren skal altid holdes rene.
lHvis området omkring en sideradar-
sensor bag udsættes for slag, kan
systemet muligvis ikke fungere kor-
rekt på grund af fejl i sensoren.
FÃ¥ bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
OM12P55DK.book Page 370 Monda y, September 28, 2020 12:19 PM

371
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
lBiler, der ikke kan registreres af sen-
sorerne, på grund af forhindringer
lBiler, der pludseligt accelererer eller
nedbremser tæt på bilen
lAutoværn, mure, skilte, parkerede
biler og lignende stillestående objek-
ter
lSmå motorcykler, cykler, fodgængere
osv.
lKøretøjer, der bevæger sig væk fra
din bil
lBiler, der nærmer sig fra parkerings-
båsene ved siden af din bil
lObjekter, der befi
nder sig meget tæt
på en radarsensor
lKøretøjer, der nærmer sig bagfra fra
højre eller venstre med en hastighed
under ca. 8 km/t
lKøretøjer, der nærmer sig bagfra fra
højre eller venstre med en hastighed
over ca. 24 km/t
nPKSB-summer
Hvis parkeringsbremseassistenten er
aktiveret, og bremsestyring udføres,
lyder en summer for at informere føre-
ren.
nSituationer, hvor systemet kan
udløses, også når der ikke er risiko
for en kollision
I nogle situationer som f.eks. nedenstå-
ende kan parkeringsbremseassistenten
(trafik bag bilen) blive aktiveret, selvom
der ikke er risiko for en kollision.
lNÃ¥r parkeringspladsen vender ud
mod en gade, og der kører biler på
gaden
lNår en registreret køretøj drejer, mens
det nærmer sig bilen
lNår et køretøj kører forbi på siden af
din bil
lNÃ¥r der er kort afstand mellem din bil og
metalgenstande som autoværn, mure,
skilte eller parkerede biler, som kan
reflektere elektriske bølger mod bilen
lNår der er roteren de objekter i nærhe-
den af bilen, fx blæserne i et aircondi-
tionsystem
lNår der kastes eller sprøjtes vand
mod bagkofangeren, f.eks. fra en
sprinkler
OM12P55DK.book Page 371 Monda y, September 28, 2020 12:19 PM
