OM12L35SE 7-1. Underhåll och skötsel
Underhåll och skötsel

Torka ytan med en mjuk och torr
trasa för att avlägsna kvarva-
rande fukt. Låt skinnet sedan
lufttorka med god ventilation och
i skugga.
nSkötsel av läderklädda ytor
Toyota rekommenderar att kupén ren-
görs åtminstone två gånger om året för
att bibehålla kvaliteten på bilens interiör.
 Avlägsna smuts eller damm med
en dammsugare.
 Torka av det med en mjuk trasa
fuktad med neutralt rengörings-
medel utspätt till cirka 1 %.
 Torka sedan med en ren trasa
noga bort varje spår av tvättme-
del och vatten.
Rengöring av ytor med
syntetläder
OM12P55SE.book Page 419 Thursday, November 12, 2020 5:14 PM

420
OM12L35SE7-2. Underhåll
7-2.Underhåll
nVem ska utföra underhållsservice?
För att hålla din bil i bästa möjliga skick
rekommenderar Toyota att alla kontroller
och reparationer samt allt underhåll
utförs av en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner och utrustning. För reparationer och
underhåll som täcks av bilens garanti
bör du uppsöka en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad som
använder Toyota originaldelar vid alla
slags reparationer. Det kan också vara
fördelaktigt att använda auktoriserade
Toyota-återförsäljare eller Toyota-verk-
städer för reparationer som inte täcks av
bilens garanti. På grund av att de är
erfarna specialister på Toyotabilar kan
medlemmar av Toyotas nätverk hjälpa
dig vid alla typer av problem som kan
dyka upp.
Din Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning
utför noggrant alla moment enligt servi-
ceschemat – tillförlitligt och ekonomiskt –
tack vare sin erfarenhet av Toyotabilar.Regelbundet underhåll bör utföras
vid angivna intervall enligt service-
schemat.
Komplett information om service och
underhåll finns i ”Service & Garanti”
i bilhandlingarna.
Vilka arbeten kan du göra själv?
Vissa serviceåtgärder är så enkla att du
kan utföra dem själv om du bara är litet
händig och har de vanligaste verktygen.
Andra serviceåtgärder kräver däremot
både specialverktyg och specialkun-
skaper. Överlåt därför viktiga serviceåt-
gärder till kvalificerade tekniker. Även
om du har erfarenhet av att själv arbeta
med bilar rekommenderar vi att du låter
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer
och utrustning utföra servicearbeten
och reparationer. Varje auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad noterar utfört underhåll i bilens
garantihäfte vilket är värdefullt om du
någonsin skulle behöva garantirepara-
tion. Skulle du välja att anlita en annan
välkvalificerad och välutrustad verk-
stad än en auktoriserad Toyota-verk-
stad för reparationer eller underhåll av
din bil rekommenderar vi att du begär
att verkstaden arkiverar noteringar om
bilens underhåll.
Underhållsbehov
Daglig skötsel och regelbundet
underhåll är nödvändigt för att
din bil ska vara säker och eko-
nomisk att köra. Toyota rekom-
menderar nedanstående
underhåll.
VARNING
nOm du inte underhåller din bil
Felaktigt underhåll kan leda till allvar-
liga skador på bilen och i värsta fall
svåra eller livshotande skador.
nHantering av 12-voltsbatteriet
12-voltsbatteriets poler och anslutna
tillbehör som innehåller bly och blyför-
eningar, kan orsaka hjärnskador.
Tvätta händerna efter hantering.
( sid. 431, 434)
Service enligt
serviceintervall
Arbeten du kan göra själv
OM12P55SE.book Page 420 Thursday, November 12, 2020 5:14 PM

421
7
OM12L35SE 7-2. Underhåll
Underhåll och skötsel

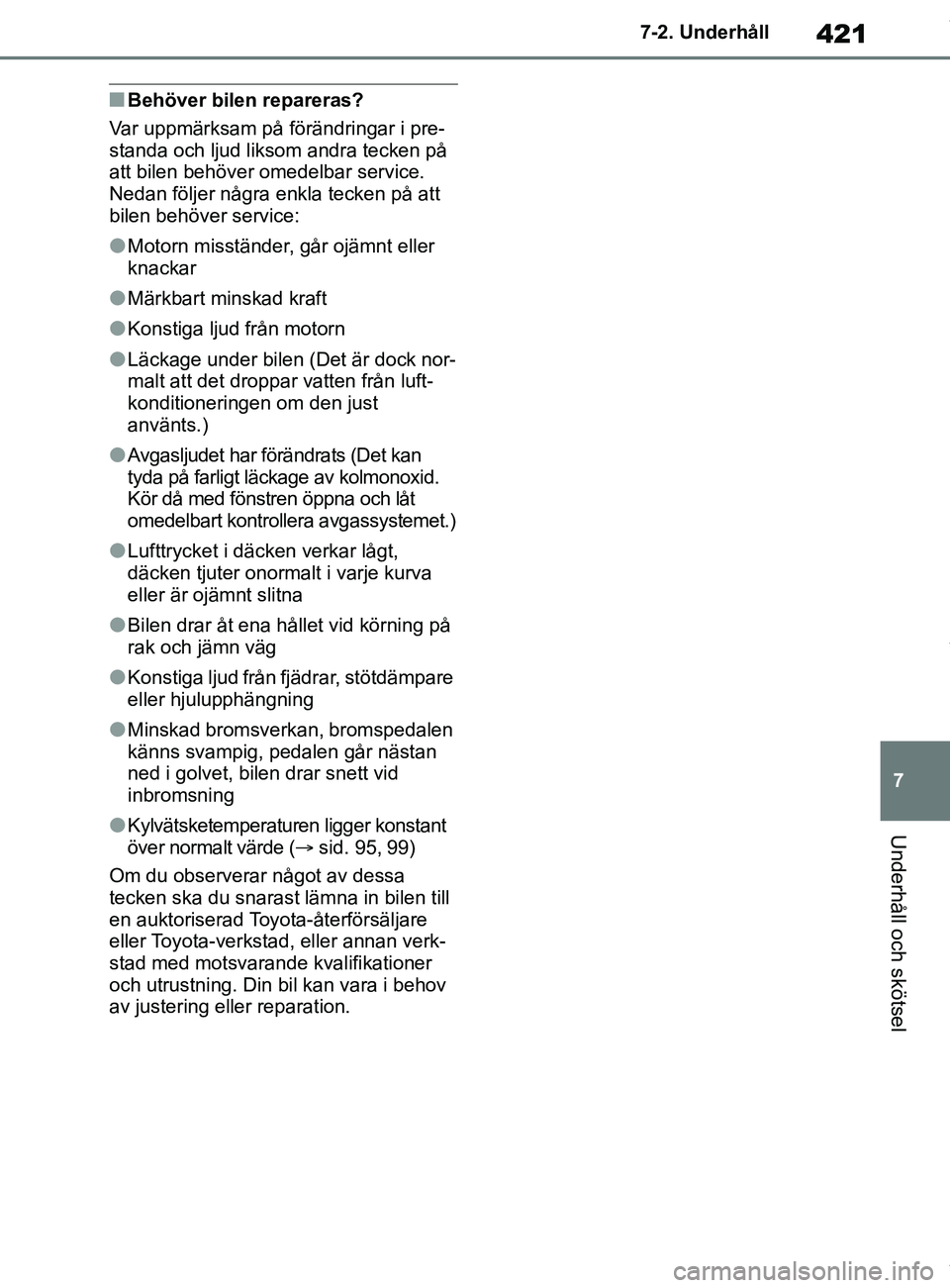

nBehöver bilen repareras?
Var uppmärksam på förändringar i pre-
standa och ljud liksom andra tecken på
att bilen behöver omedelbar service.
Nedan följer några enkla tecken på att
bilen behöver service:
lMotorn misständer, går ojämnt eller
knackar
lMärkbart minskad kraft
lKonstiga ljud från motorn
lLäckage under bilen (Det är dock nor-
malt att det droppar vatten från luft-
konditioneringen om den just
använts.)
lAvgasljudet har förändrats (Det kan
tyda på farligt läckage av kolmonoxid.
Kör då med fönstren öppna och låt
omedelbart kontrollera avgassystemet.)
lLufttrycket i däcken verkar lågt,
däcken tjuter onormalt i varje kurva
eller är ojämnt slitna
lBilen drar åt ena hållet vid körning på
rak och jämn väg
lKonstiga ljud från fjädrar, stötdämpare
eller hjulupphängning
lMinskad bromsverkan, bromspedalen
känns svampig, pedalen går nästan
ned i golvet, bilen drar snett vid
inbromsning
lKylvätsketemperaturen ligger konstant
över normalt värde ( sid. 95, 99)
Om du observerar något av dessa
tecken ska du snarast lämna in bilen till
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer
och utrustning. Din bil kan vara i behov
av justering eller reparation.
OM12P55SE.book Page 421 Thursday, November 12, 2020 5:14 PM

422
OM12L35SE7-3. Arbeten du kan göra själv
7-3.Arbeten du kan göra själv
Säkerhetsåtgärder när du
själv arbetar med bilen
Följ anvisningarna i det här
avsnittet om du utför underhåll
på bilen på egen hand.
Underhåll
PunkterDelar och verktyg
12-voltsbatteri-
ets skick
(
sid. 431,
434)
2ZR-FXE-motor
•Varmt vatten
• Bikarbonat
• Smörjfett
• Vanlig skiftnyckel (till kabelskorna)
M20A-FXS-motor
• Smörjfett
• Vanlig skiftnyckel (till kabelskorna)
Kylarvätskeni-
vån i motorn/
drivenheten
( sid. 430)
• ”Toyota Super
Long Life Coolant”
eller likvärdig
etylenglykolbase-
rad kylarvätska
som inte innehåller
silikat, amin, nitrit,
eller borat med
Hybrid Organic
Acid-teknik med
lång livslängd.
”Toyota Super
Long Life Coolant”
är en färdig bland-
ning av 50 % kylar-
vätska och 50 %
avjoniserat vatten.
• Tratt (endast vid påfyllning av kylar-
vätska)
Motoroljans nivå
( sid. 427)
• ”Toyota Genuine
Motor Oil” eller lik-
värdig
• Trasor eller papper
• Tratt (endast vid påfyllning av
motorolja)
Säkringar
( sid. 454)• Säkring med
samma amperetal
som originalet
Hybridbatteri,
luftintagsventil
( sid. 449)• Dammsugare
• Stjärnskruvmejsel
Glödlampor
(sid. 458)
• Glödlampa med
samma siffra och
watt-tal som origi-
nalet
• Spårmejsel
• Skiftnyckel
Kylare och kon-
densor
( sid. 431)

Lufttryck i
däcken
(sid. 444)• Lufttrycksmätare
• Tryckluftskälla
Spolarvätska
(sid. 433)
• Spolarvätska med
frostskydd (på vin-
tern)
• Tratt (endast vid påfyllning av vatten
eller spolarvätska)
VARNING
Motorrummet innehåller åtskilliga
mekanismer och vätskor som plötsligt
kan komma i rörelse, upphettas eller
bli elektriskt ledande. Följ dessa
anvisningar för att inte riskera svåra
eller livshotande skador.
PunkterDelar och verktyg
OM12P55SE.book Page 422 Thursday, November 12, 2020 5:14 PM

423
7
OM12L35SE 7-3. Arbeten du kan göra själv
Underhåll och skötsel

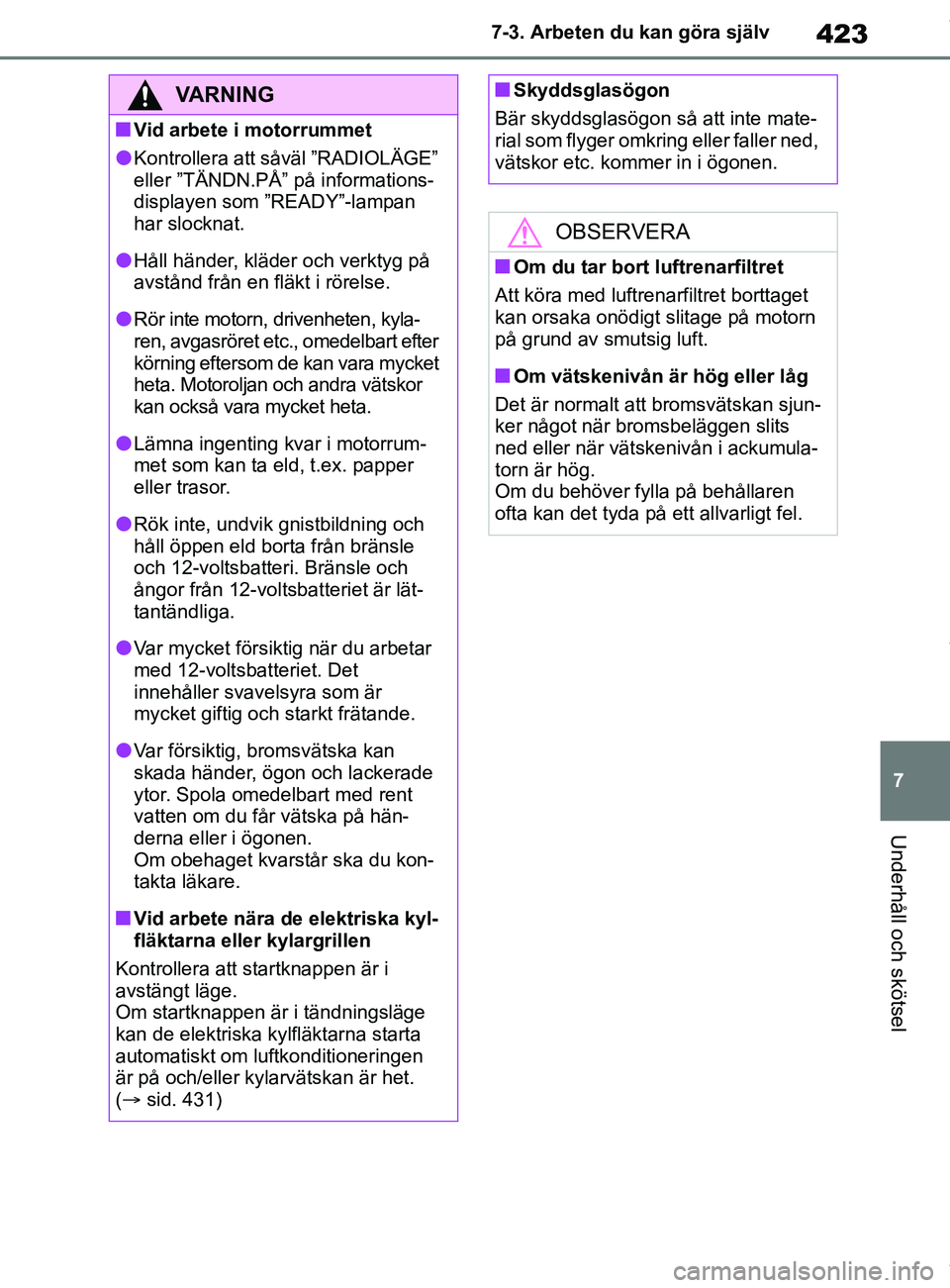

VARNING
nVid arbete i motorrummet
lKontrollera att såväl ”RADIOLÄGE”
eller ”TÄNDN.PÅ” på informations-
displayen som ”READY”-lampan
har slocknat.
lHåll händer, kläder och verktyg på
avstånd från en fläkt i rörelse.
lRör inte motorn, drivenheten, kyla-
ren, avgasröret etc., omedelbart efter
körning eftersom de kan vara mycket
heta. Motoroljan och andra vätskor
kan också vara mycket heta.
lLämna ingenting kvar i motorrum-
met som kan ta eld, t.ex. papper
eller trasor.
lRök inte, undvik gnistbildning och
håll öppen eld borta från bränsle
och 12-voltsbatteri. Bränsle och
ångor från 12-voltsbatteriet är lät-
tantändliga.
lVar mycket försiktig när du arbetar
med 12-voltsba
tteriet. Det
innehåller svavelsyra som är
mycket giftig och starkt frätande.
lVar försiktig, bromsvätska kan
skada händer, ögon och lackerade
ytor. Spola omedelbart med rent
vatten om du får vätska på hän-
derna eller i ögonen.
Om obehaget kvarstår ska du kon-
takta läkare.
nVid arbete nära de elektriska kyl-
fläktarna eller kylargrillen
Kontrollera att startknappen är i
avstängt läge.
Om startknappen är i tändningsläge
kan de elektriska kylfläktarna starta
automatiskt om luftkonditioneringen
är på och/eller kylarvätskan är het.
( sid. 431)
nSkyddsglasögon
Bär skyddsglasögon så att inte mate-
rial som flyger omkring eller faller ned,
vätskor etc. kommer in i ögonen.
OBSERVERA
nOm du tar bort luftrenarfiltret
Att köra med luftrenarfiltret borttaget
kan orsaka onödigt slitage på motorn
på grund av smutsig luft.
nOm vätskenivån är hög eller låg
Det är normalt att bromsvätskan sjun-
ker något när bromsbeläggen slits
ned eller när vätskenivån i ackumula-
torn är hög.
Om du behöver fylla på behållaren
ofta kan det tyda på ett allvarligt fel.
OM12P55SE.book Page 423 Thursday, November 12, 2020 5:14 PM

424
OM12L35SE7-3. Arbeten du kan göra själv

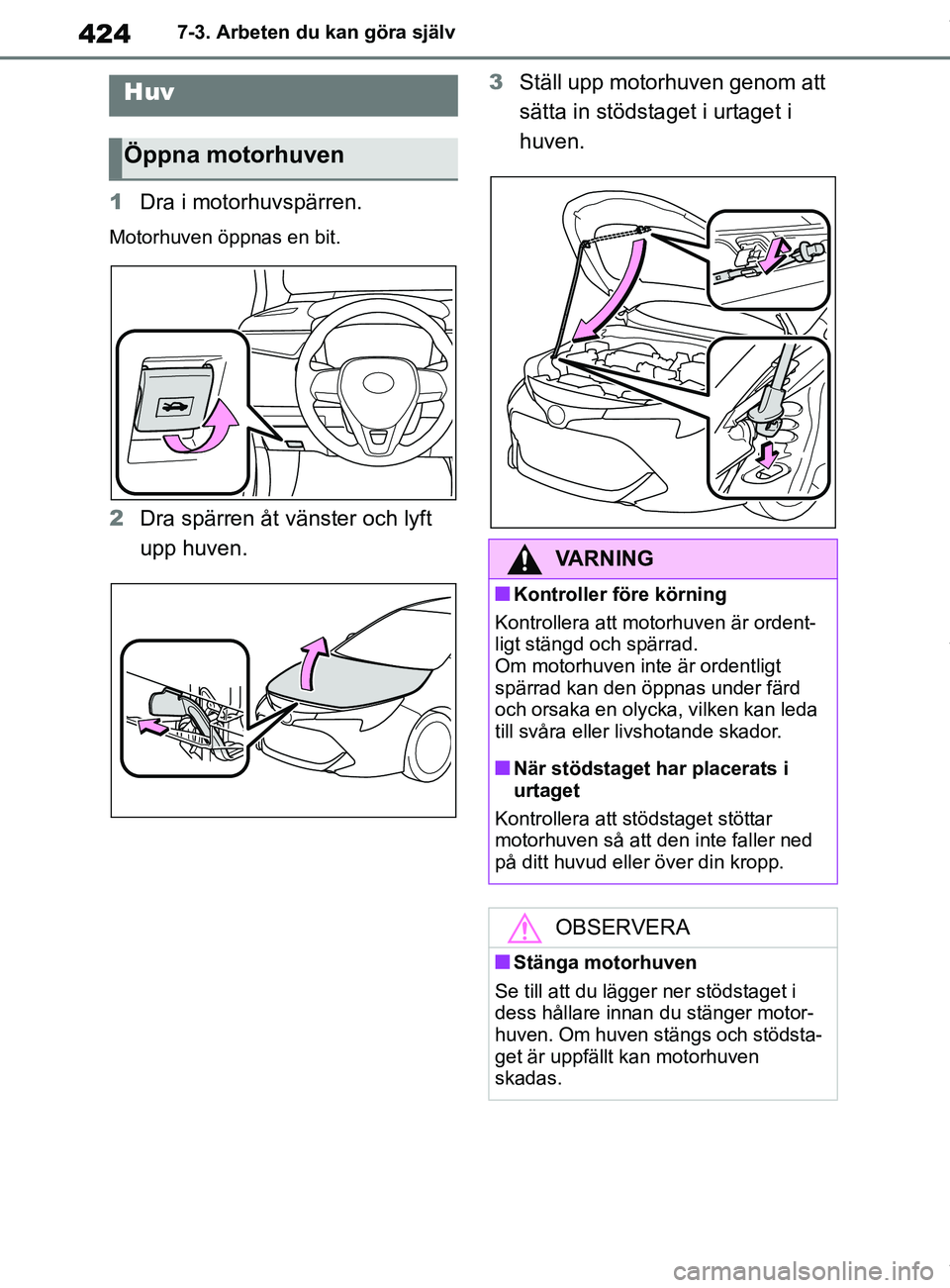

1
Dra i motorhuvspärren.
Motorhuven öppnas en bit.
2Dra spärren åt vänster och lyft
upp huven. 3
Ställ upp motorhuven genom att
sätta in stödstaget i urtaget i
huven.
Huv
Öppna motorhuven
VARNING
nKontroller fö re körning
Kontrollera att motorhuven är ordent-
ligt stängd och spärrad.
Om motorhuven inte är ordentligt
spärrad kan den öppnas under färd
och orsaka en olycka, vilken kan leda
till svåra eller livshotande skador.
nNär stödstaget har placerats i
urtaget
Kontrollera att stödstaget stöttar
motorhuven så att den inte faller ned
på ditt huvud eller över din kropp.
OBSERVERA
nStänga motorhuven
Se till att du lägger ner stödstaget i
dess hållare innan du stänger motor-
huven. Om huven stängs och stödsta-
get är uppfällt kan motorhuven
skadas.
OM12P55SE.book Page 424 Thursday, November 12, 2020 5:14 PM

425
7
OM12L35SE 7-3. Arbeten du kan göra själv
Underhåll och skötsel
nFram
nBak
Hatchback
Touring Sports
Placering av
garagedomkraft
Om du använder en garage-
domkraft ska du följa instruk-
tionerna i manualen som
medföljer garagedomkraften.
När du använder en garagedom-
kraft ska du placera den på kor-
rekt sätt i lyftpun
kterna. Felaktig
placering kan orsaka skada på
bilen eller på människor.
Placering av domkraft
OBSERVERA
Bilens domkraft är endast avsedd att
användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av
sommar- och vinterdäck.
OM12P55SE.book Page 425 Thursday, November 12, 2020 5:14 PM

426
OM12L35SE7-3. Arbeten du kan göra själv

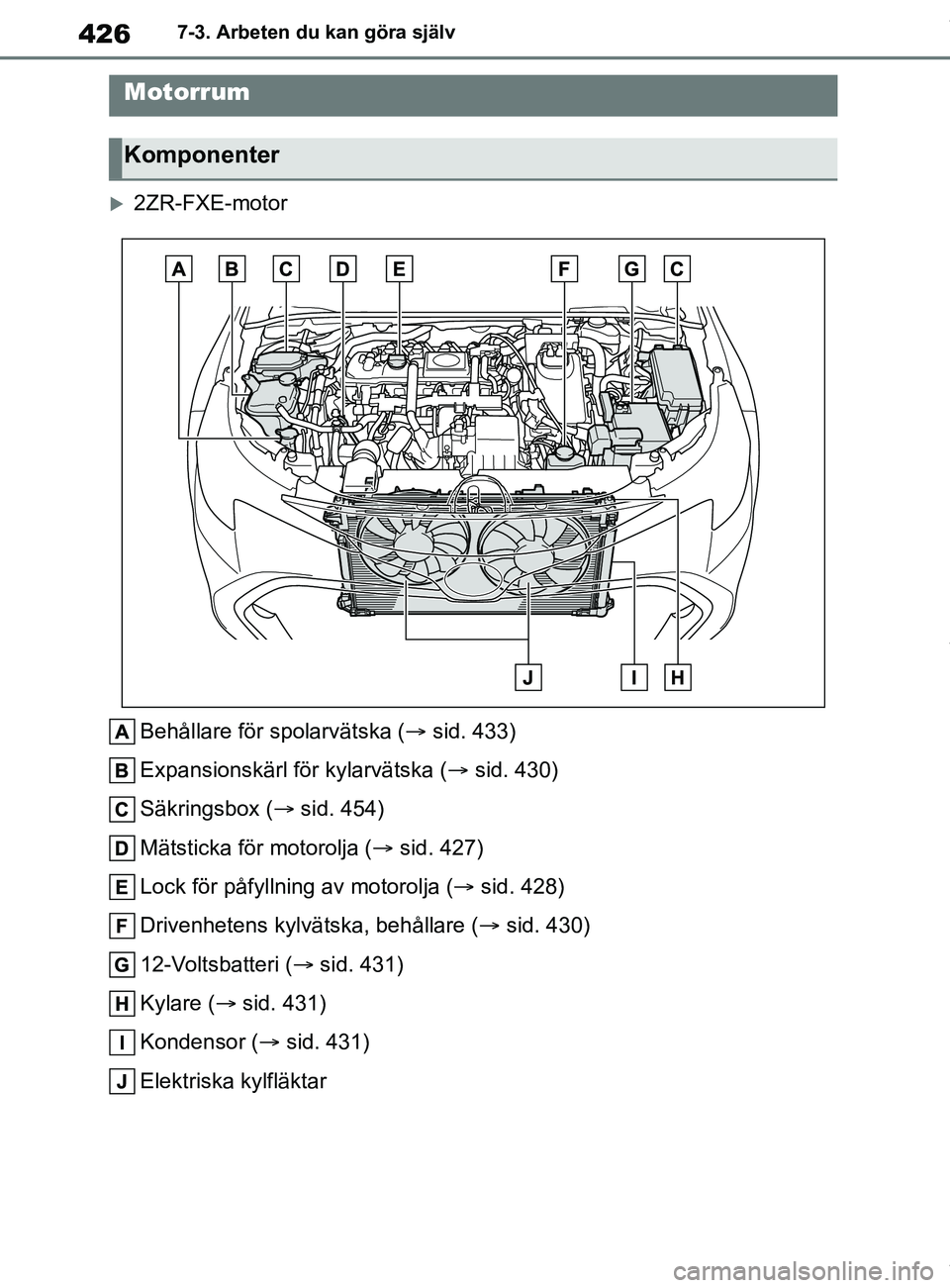

2ZR-FXE-motor
Behållare för spolarvätska ( sid. 433)
Expansionskärl för kylarvätska ( sid. 430)
Säkringsbox ( sid. 454)
Mätsticka för motorolja ( sid. 427)
Lock för påfyllning av motorolja ( sid. 428)
Drivenhetens kylvätska, behållare ( sid. 430)
12-Voltsbatteri ( sid. 431)
Kylare ( sid. 431)
Kondensor ( sid. 431)
Elektriska kylfläktar
Motorrum
Komponenter
OM12P55SE.book Page 426 Thursday, November 12, 2020 5:14 PM

427
7
OM12L35SE 7-3. Arbeten du kan göra själv
Underhåll och skötsel

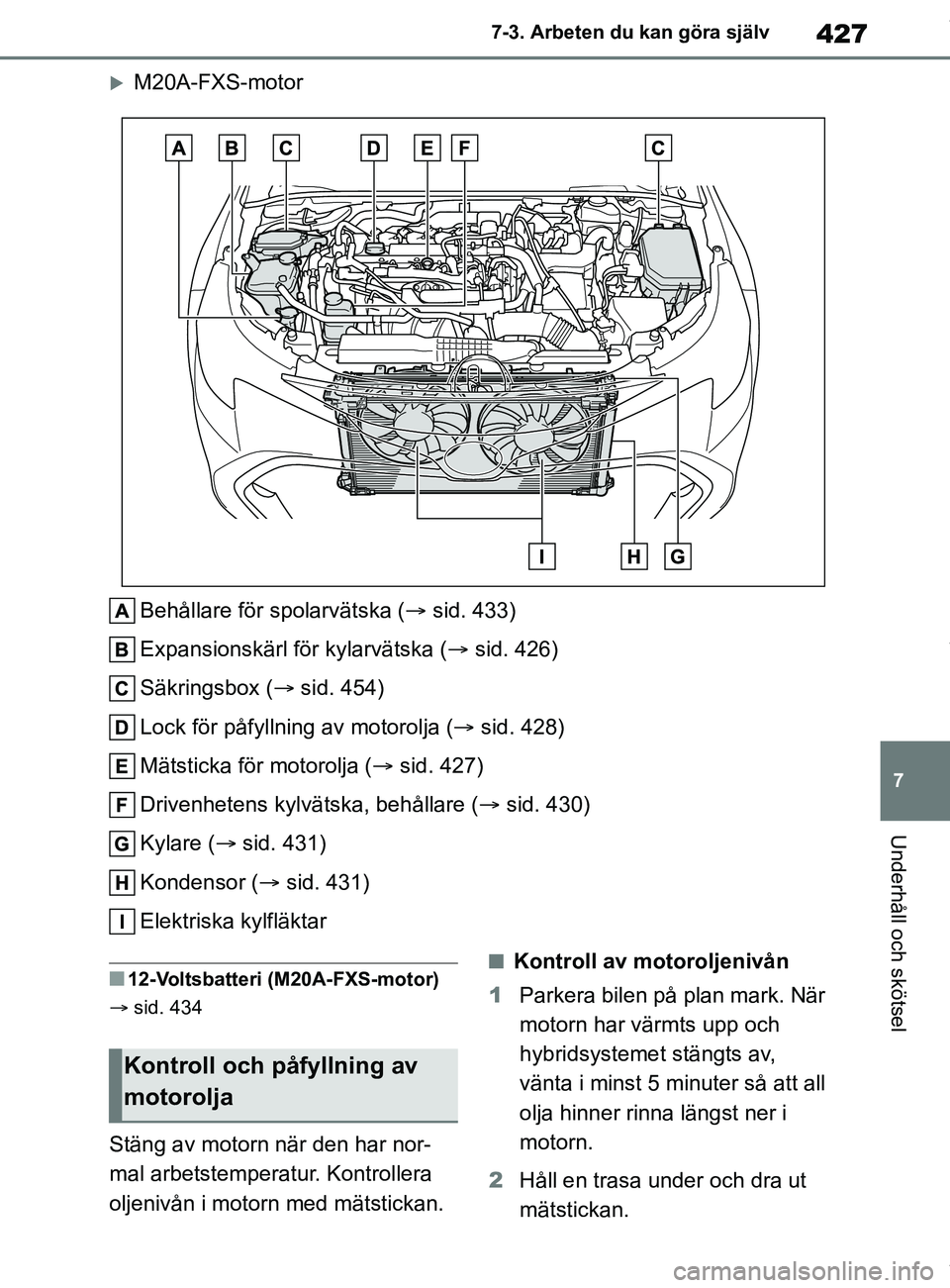

M20A-FXS-motor
Behållare för spolarvätska ( sid. 433)
Expansionskärl för kylarvätska ( sid. 426)
Säkringsbox ( sid. 454)
Lock för påfyllning av motorolja ( sid. 428)
Mätsticka för motorolja ( sid. 427)
Drivenhetens kylvätska, behållare ( sid. 430)
Kylare ( sid. 431)
Kondensor ( sid. 431)
Elektriska kylfläktar
n12-Voltsbatteri (M20A-FXS-motor)
 sid. 434
Stäng av motorn när den har nor-
mal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivån
1 Parkera bilen på plan mark. När
motorn har värmts upp och
hybridsystemet stängts av,
vänta i minst 5 minuter så att all
olja hinner rinna längst ner i
motorn.
2 Håll en trasa under och dra ut
mätstickan.
Kontroll och påfyllning av
motorolja
OM12P55SE.book Page 427 Thursday, November 12, 2020 5:14 PM

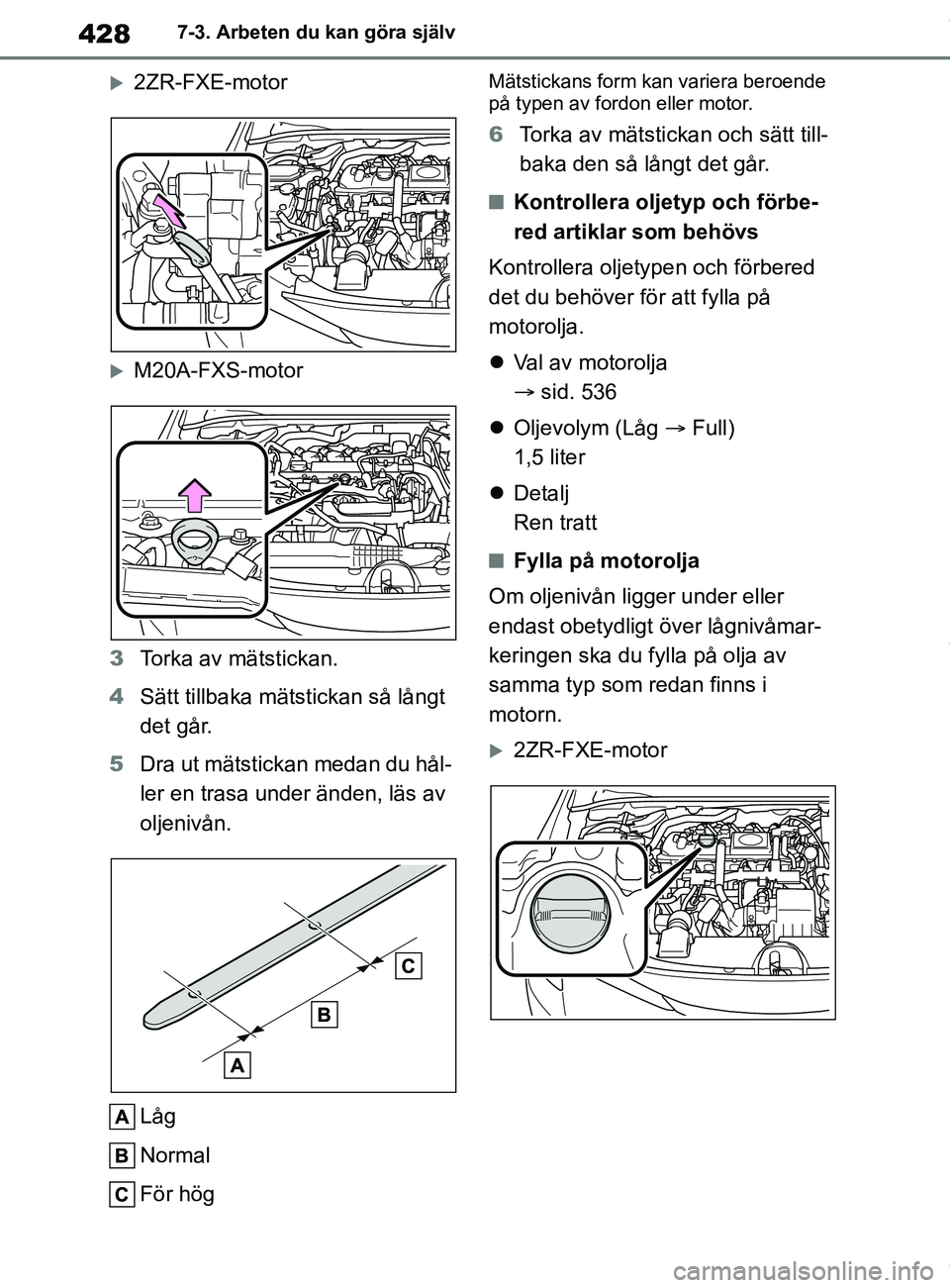

428
OM12L35SE7-3. Arbeten du kan göra själv
2ZR-FXE-motor
M20A-FXS-motor
3 Torka av mätstickan.
4 Sätt tillbaka mäts tickan så långt
det går.
5 Dra ut mätstickan medan du hål-
ler en trasa under änden, läs av
oljenivån.
Låg
Normal
För hög
Mätstickans form kan variera beroende
på typen av fordon eller motor.
6Torka av mätstickan och sätt till-
baka den så långt det går.
nKontrollera oljetyp och förbe-
red artiklar som behövs
Kontrollera oljetypen och förbered
det du behöver för att fylla på
motorolja.
 Val av motorolja
 sid. 536
 Oljevolym (Låg  Full)
1,5 liter
 Detalj
Ren tratt
nFylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivåmar-
keringen ska du fylla på olja av
samma typ som redan finns i
motorn.
2ZR-FXE-motor
OM12P55SE.book Page 428 Thursday, November 12, 2020 5:14 PM
