ESP TOYOTA COROLLA HATCHBACK 2020 Bruksanvisningar (in Swedish)

2
OM12L35SEINNEHÅLLSFÖRTECKNING
För din information ..........................
6
Så här läser du den här instruktionsboken .......................... 9
Söka information ........................... 10
Bildregister .................................... 11
1-1. För säkert bruk Innan du börjar köra.............. 24
För säker körning .................. 25
Säkerhetsbälten .................... 27
Krockkuddar.......................... 31
Säkerhetsåtgärder beträffande avgaser ............ 39

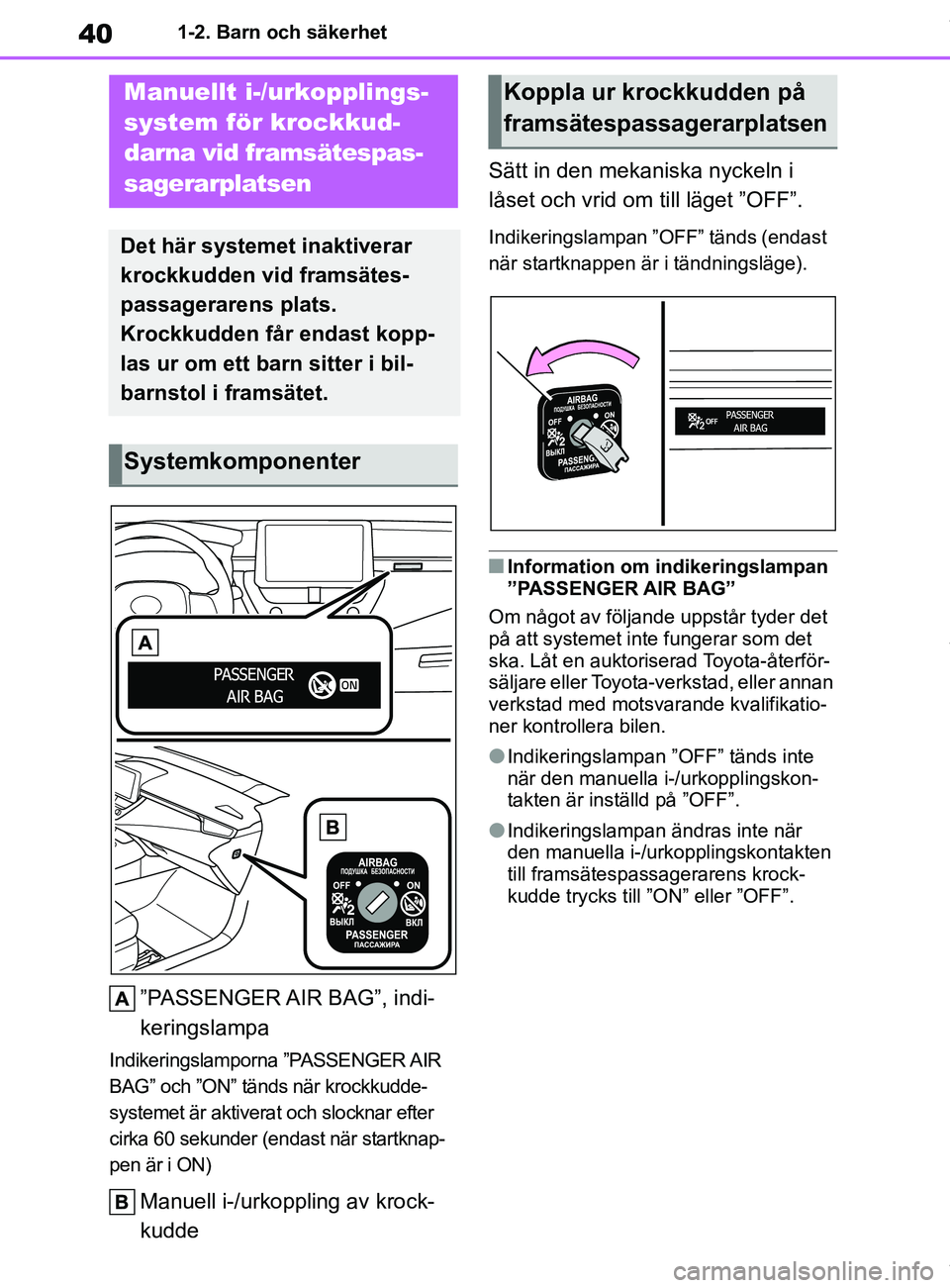

1-2. Barn och säkerhet Manuellt i-/urkopplingssystem för krockkuddarna vid
framsätespassagerar-
platsen ................................ 40

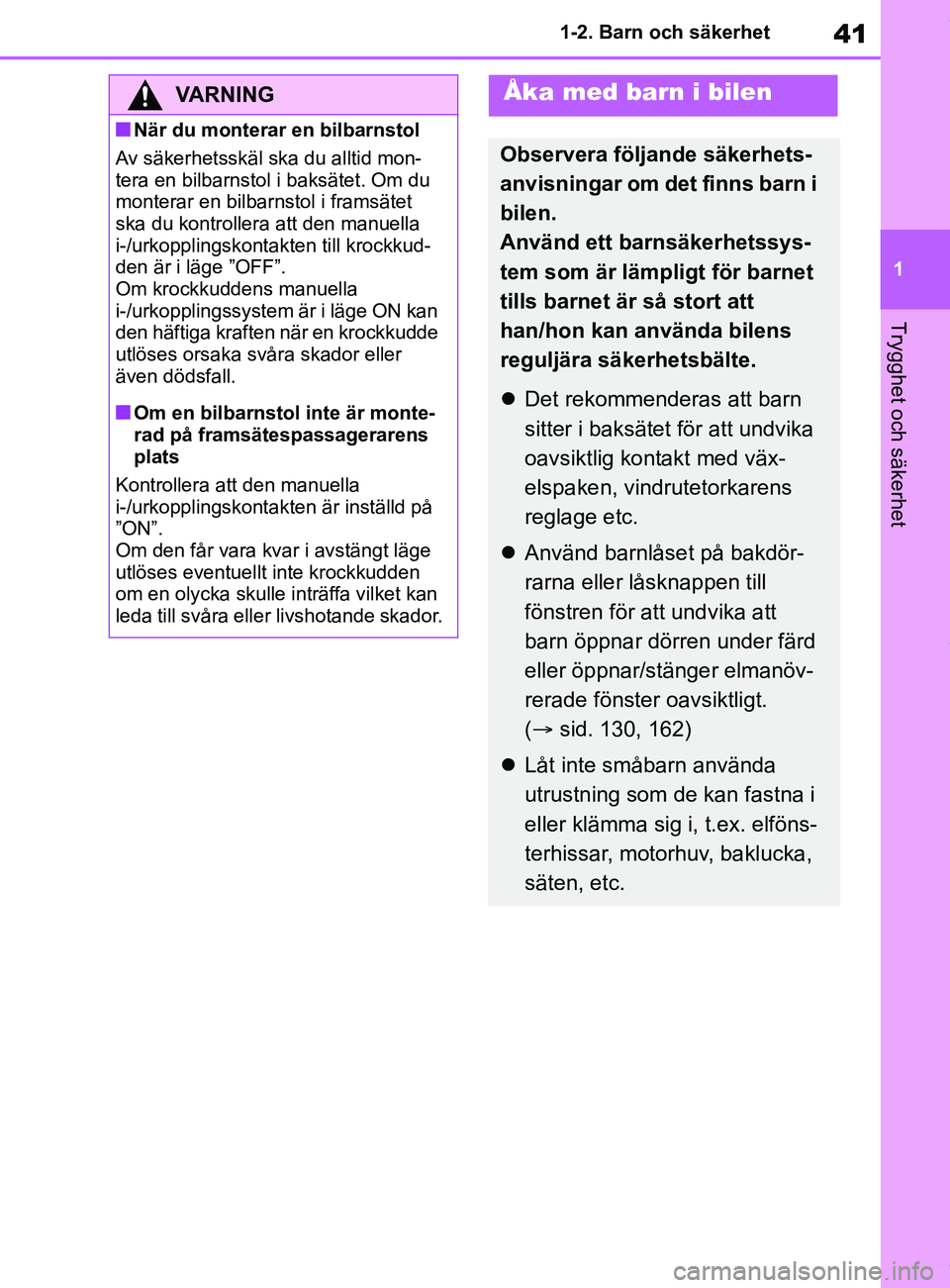

Åka med barn i bilen ............. 41
Bilbarnstol ............................. 42
1-3. Assistans i nödsituation eCall...................................... 64
1-4. Hybridsystem Hybridsystem, funktioner ...... 74
Hybridsystem, säkerhetsanvisningar.......... 77
1-5. Stöldskydd Startspärrsystem................... 82
Dubbelsidigt låssystem ......... 83
Larm...................................... 84
2-1. Instrumentgrupp Varnings- och indikeringslampor ............... 90
Instrument och mätare (4,2-tumsskärm) ................. 95Instrument och mätare
(7-tumsskärm) .................... 99
Informationsdisplay ............. 105
Vindrutedisplay ................... 114
Energimonitor/ förbrukningsskärm ............ 118
3-1. Information om nycklar Nycklar ................................ 124
3-2. Öppna, stänga och låsa dörrarna
Sidodörrar ........................... 127
Baklucka ............................. 131
Elektroniskt lås- och startsystem ....................... 143
3-3. Inställning av säten Framsäten........................... 150
Baksäte ............................... 151
Nackskydd .......................... 153
3-4. Justera ratten och speglarna
Ratt ..................................... 155
Invändig backspegel ........... 156
Ytterbackspeglar ................ 157
3-5. Öppna och stänga fönster
Elstyrda fönster ................... 160
Panoramaglastak ................ 162
4-1. Innan du börjar köra Köra bilen............................ 168
Last och bagage ................. 174
Köra med släp..................... 175
4-2.

Körrutiner Startknapp (tändning) ......... 182
1Trygghet och säkerhet
2Bilens statusinformation
och indikatorer
3Innan du börjar köra
4Körning
OM12P55SE.book Page 2 Thursd ay, November 12, 2020 5:14 PM

1
23
OM12L35SE
1
Trygghet och säkerhet
Trygghet och säkerhet

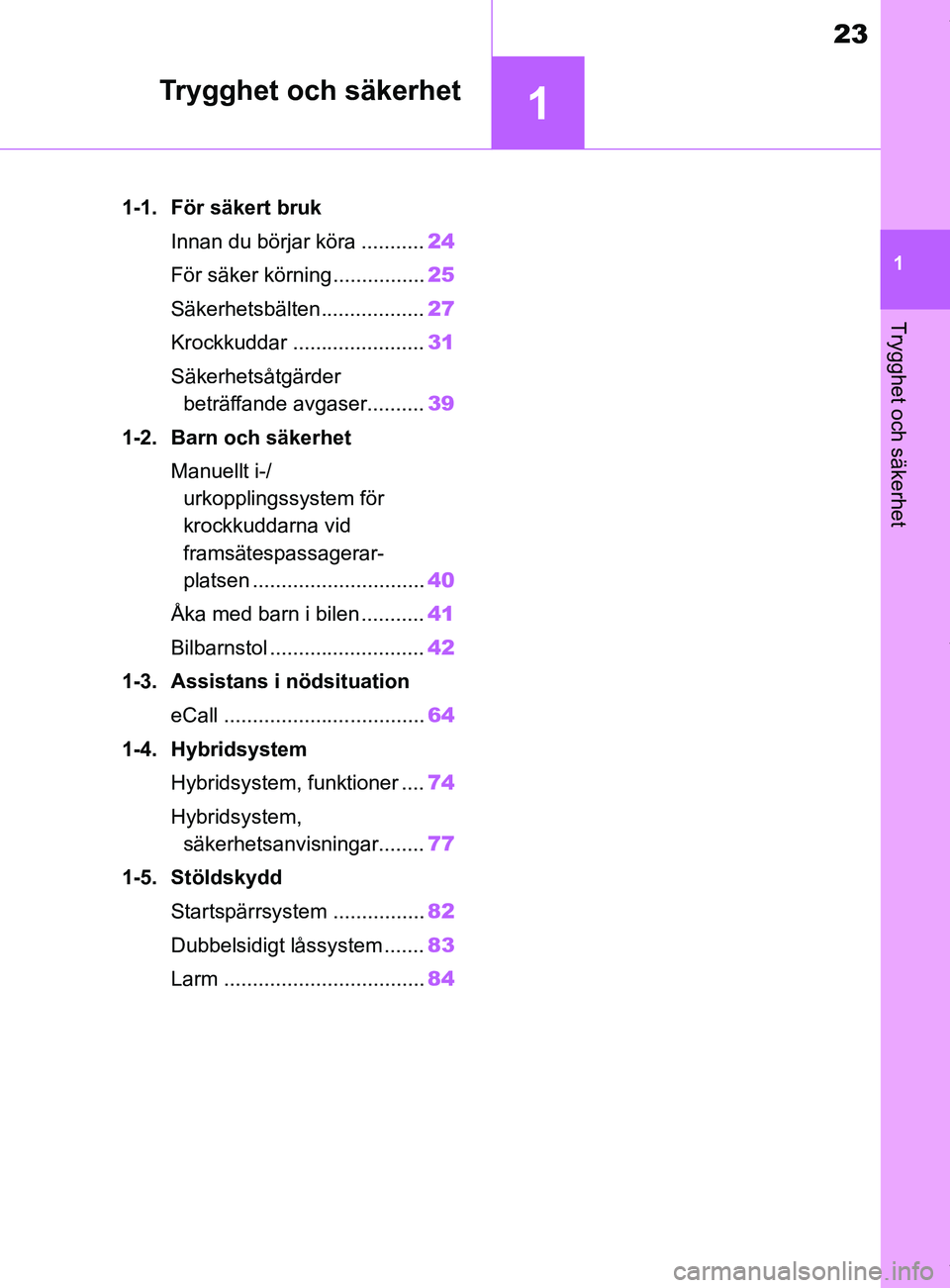

.1-1. För säkert brukInnan du börjar köra ........... 24
För säker körning................ 25
Säkerhetsbälten.................. 27
Krockkuddar ....................... 31
Säkerhetsåtgärder beträffande avgaser.......... 39
1-2. Barn och säkerhet
Manuellt i-/urkopplingssystem för
krockkuddarna vid
framsätespassagerar-
platsen .............................. 40
Åka med barn i bilen ........... 41
Bilbarnstol ........................... 42
1-3. Assistans i nödsituation
eCall ................................... 64
1-4. Hybridsystem Hybridsystem, funktioner .... 74
Hybridsystem, säkerhetsanvisningar........ 77
1-5. Stöldskydd
Startspärrsystem ................ 82
Dubbelsidigt låssystem ....... 83
Larm ................................... 84
OM12P55SE.book Page 23 Thursd ay, November 12, 2020 5:14 PM

24
OM12L35SE1-1. För säkert bruk
1-1.För säkert bruk

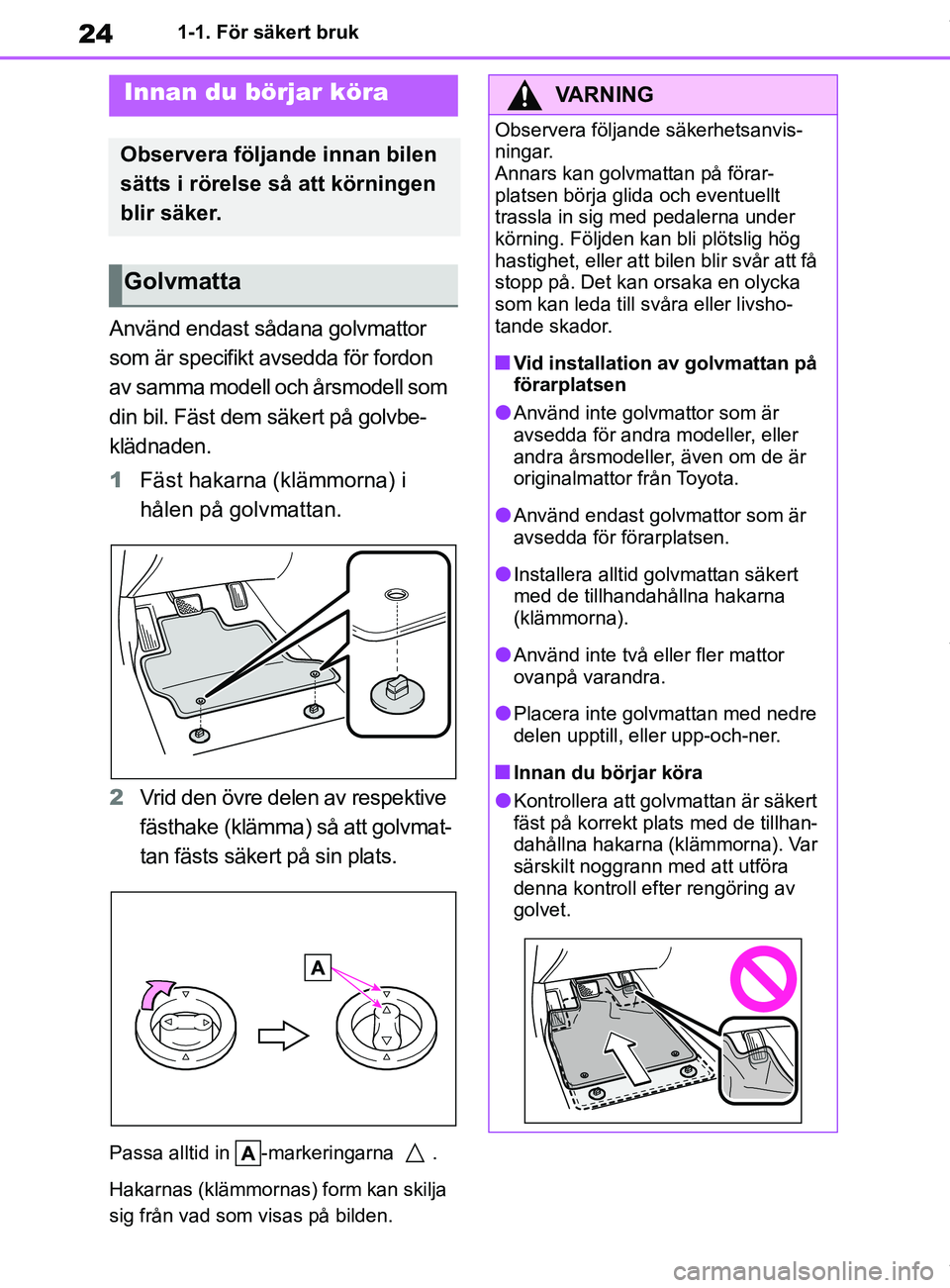

Använd endast sådana golvmattor
som är specifikt avsedda för fordon
av samma modell och årsmodell som
din bil. Fäst dem säkert på golvbe-
klädnaden.
1
Fäst hakarna (klämmorna) i
hålen på golvmattan.
2 Vrid den övre delen av respektive
fästhake (klämma) så att golvmat-
tan fästs säkert på sin plats.
Passa alltid in -markeringarna .
Hakarnas (klämmornas) form kan skilja
sig från vad som visas på bilden.
Innan du börjar köra
Observera följande innan bilen
sätts i rörelse så att körningen
blir säker.
Golvmatta
VARNING
Observera följande säkerhetsanvis-
ningar.
Annars kan golvmattan på förar-
platsen börja glida och eventuellt
trassla in sig med pedalerna under
körning. Följden kan bli plötslig hög
hastighet, eller att bilen blir svår att få
stopp på. Det kan orsaka en olycka
som kan leda till svåra eller livsho-
tande skador.
nVid installation av golvmattan på
förarplatsen
lAnvänd inte golvmattor som är
avsedda för andra modeller, eller
andra årsmodeller, även om de är
originalmattor från Toyota.
lAnvänd endast golvmattor som är
avsedda för förarplatsen.
lInstallera alltid golvmattan säkert
med de tillhandahållna hakarna
(klämmorna).
lAnvänd inte två eller fler mattor
ovanpå varandra.
lPlacera inte golvmattan med nedre
delen upptill, eller upp-och-ner.
nInnan du börjar köra
lKontrollera att golvmattan är säkert
fäst på korrekt plats med de tillhan-
dahållna hakarna (klämmorna). Var
särskilt noggrann med att utföra
denna kontroll efter rengöring av
golvet.
OM12P55SE.book Page 24 Thursd ay, November 12, 2020 5:14 PM

31
1
OM12L35SE 1-1. För säkert bruk
Trygghet och säkerhet

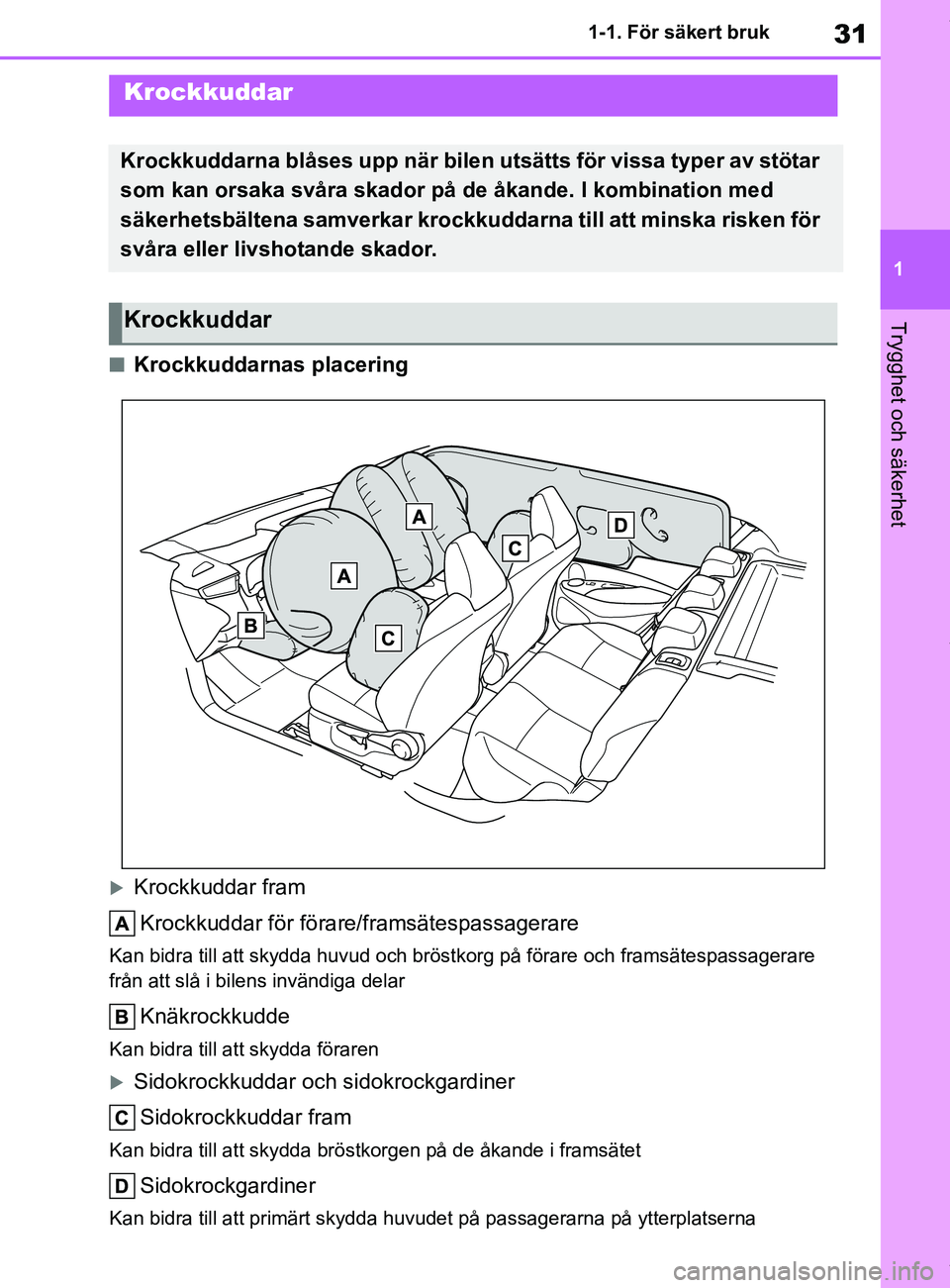

nKrockkuddarnas placering
Krockkuddar fram
Krockkuddar för förare/framsätespassagerare
Kan bidra till att skydda huvud och bröstk org på förare och framsätespassagerare
från att slå i bilens invändiga delar
Knäkrockkudde
Kan bidra till att skydda föraren
Sidokrockkuddar och sidokrockgardiner
Sidokrockkuddar fram
Kan bidra till att skydda bröstk orgen på de åkande i framsätet
Sidokrockgardiner
Kan bidra till att primärt skydda huv udet på passagerarna på ytterplatserna
Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av stötar
som kan orsaka svåra skador på de åkande. I kombination med
säkerhetsbältena samverkar krockkuddarna till att minska risken för
svåra eller livshotande skador.
Krockkuddar
OM12P55SE.book Page 31 Thursday, November 12, 2020 5:14 PM

32
OM12L35SE1-1. För säkert bruk
nKrockkuddarnas komponenter
Bältessträckare och kraftbegränsare
Sidokrocksensorer (fram)
Manuell i-/urkopplin g av krockkudde
Framsätespassagerarens krockkudde
Sidokrockkuddar
Sidokrockgardin
Sidokrocksensorer (bak)
Krockkuddesystem, varningslampa
Sidokrocksensorer (framdörr)
Förarens krockkudde
Förarens knäkrockkudde
”AIR BAG ON” och ”AIR BAG OFF”, indikeringslampor
Främre krocksensorer
Krockkuddesensor
Huvudkomponenterna i krockkuddesyst emet visas ovan. Krockkuddesyste-
met styrs av den centrala sensorenheten. En kemisk reaktion startas i upp-
blåsningsenheterna och krockkuddarna blåses upp mycket snabbt med
ofarlig gas för att fånga upp de åkandes rörelse framåt.
OM12P55SE.book Page 32 Thursd ay, November 12, 2020 5:14 PM

35
1
OM12L35SE 1-1. För säkert bruk
Trygghet och säkerhet

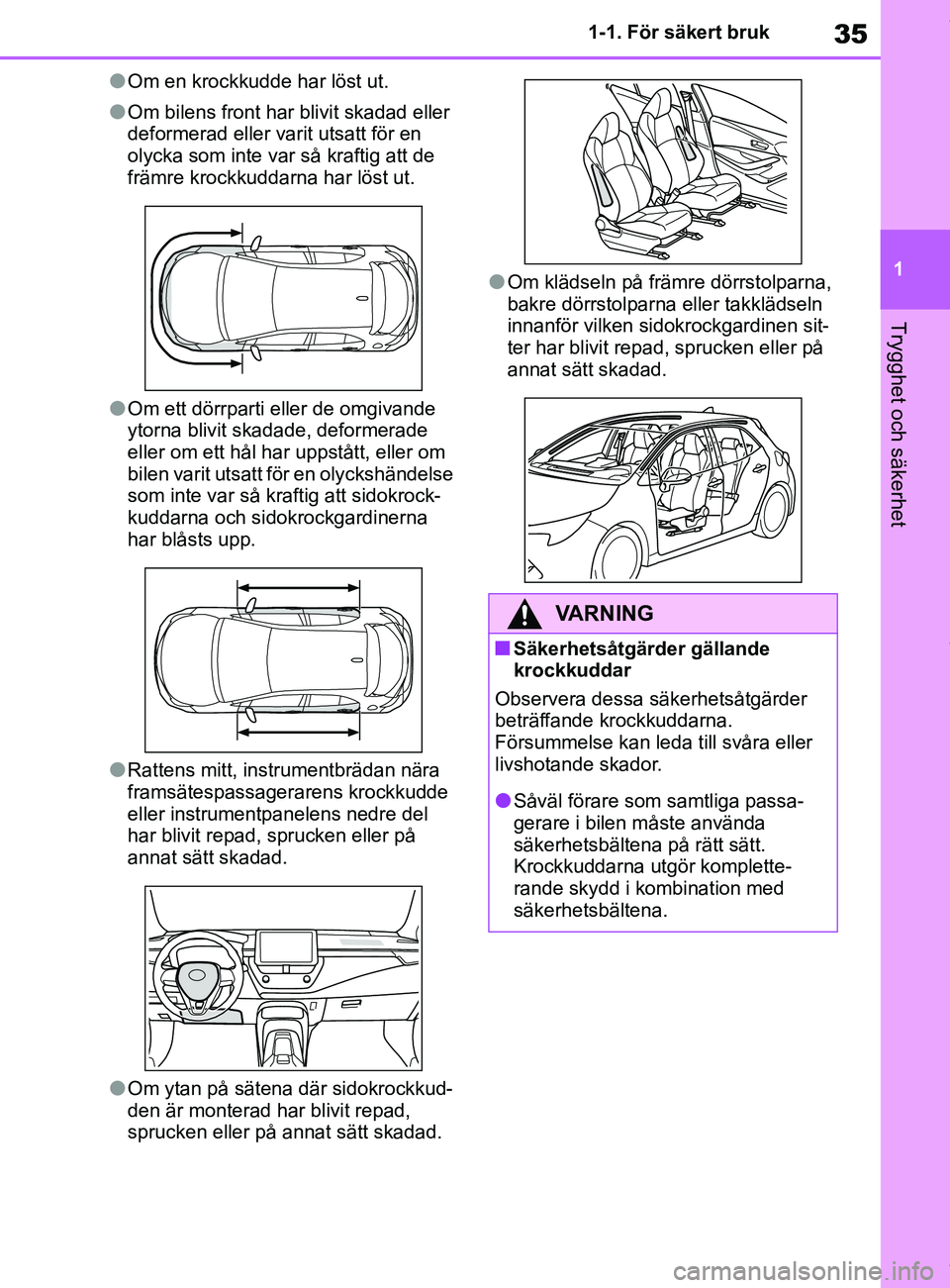

lOm en krockkudde har löst ut.
lOm bilens front har blivit skadad eller
deformerad eller varit utsatt för en
olycka som inte var
så kraftig att de
främre krockkuddarna har löst ut.
lOm ett dörrparti eller de omgivande
ytorna blivit skadade, deformerade
eller om ett hål har uppstått, eller om
bilen varit utsatt för en olyckshändelse
som inte var så kr aftig att sidokrock-
kuddarna och sidokrockgardinerna
har blåsts upp.
lRattens mitt, instrumentbrädan nära
framsätespassagerarens krockkudde
eller instrumentpanelens nedre del
har blivit repad, sprucken eller på
annat sätt skadad.
lOm ytan på sätena där sidokrockkud-
den är monterad har blivit repad,
sprucken eller på annat sätt skadad.
lOm klädseln på främre dörrstolparna,
bakre dörrstolparna eller takklädseln
innanför vilken sidokrockgardinen sit-
ter har blivit repad, sprucken eller på
annat sätt skadad.
VARNING
nSäkerhetsåtgärder gällande
krockkuddar
Observera dessa säkerhetsåtgärder
beträffande krockkuddarna.
Försummelse kan leda till svåra eller
livshotande skador.
lSåväl förare som samtliga passa-
gerare i bilen måste använda
säkerhetsbältena på rätt sätt.
Krockkuddarna utgör komplette-
rande skydd i kombination med
säkerhetsbältena.
OM12P55SE.book Page 35 Thursd ay, November 12, 2020 5:14 PM

36
OM12L35SE1-1. För säkert bruk
VARNING

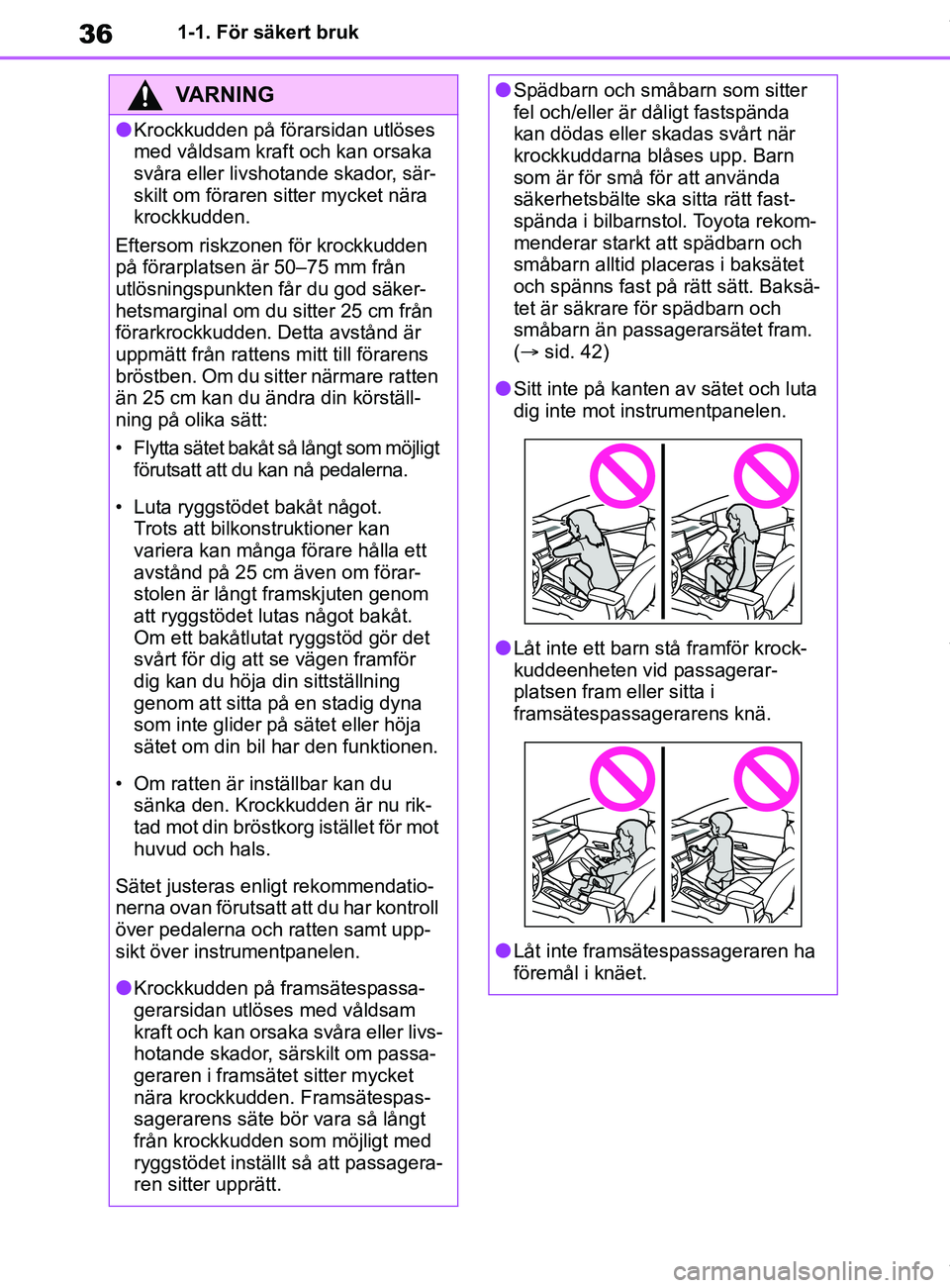

lKrockkudden på förarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshot
ande skador, sär-
skilt om föraren si tter mycket nära
krockkudden.
Eftersom riskzonen för krockkudden
på förarplatsen är 50–75 mm från
utlösningspunkten får du god säker-
hetsmarginal om du sitter 25 cm från
förarkrockkudden. Detta avstånd är
uppmätt från rattens mitt till förarens
bröstben. Om du sitter närmare ratten
än 25 cm kan du ändra din körställ-
ning på olika sätt:
• Flytta sätet bakåt så långt som möjligt förutsatt att du kan nå pedalerna.
• Luta ryggstödet bakåt något. Trots att bilkonstruktioner kan
variera kan många förare hålla ett
avstånd på 25 cm även om förar-
stolen är långt framskjuten genom
att ryggstödet lutas något bakåt.
Om ett bakåtlutat ryggstöd gör det
svårt för dig att se vägen framför
dig kan du höja din sittställning
genom att sitta på en stadig dyna
som inte glider på sätet eller höja
sätet om din bil har den funktionen.
• Om ratten är inställbar kan du sänka den. Krockkudden är nu rik-
tad mot din bröstkorg istället för mot
huvud och hals.
Sätet justeras enligt rekommendatio-
nerna ovan förutsatt att du har kontroll
över pedalerna och ratten samt upp-
sikt över instrumentpanelen.
lKrockkudden på framsätespassa-
gerarsidan utlöses med våldsam
kraft och kan orsaka svåra eller livs-
hotande skador, särskilt om passa-
geraren i framsä tet sitter mycket
nära krockkudden. Framsätespas-
sagerarens säte bö r vara så långt
från krockkudden som möjligt med
ryggstödet inställt så att passagera-
ren sitter upprätt.
lSpädbarn och småbarn som sitter
fel och/eller är dåligt fastspända
kan dödas eller skadas svårt när
krockkuddarna blåses upp. Barn
som är för små för att använda
säkerhetsbälte ska sitta rätt fast-
spända i bilbarnstol. Toyota rekom-
menderar starkt att spädbarn och
småbarn alltid placeras i baksätet
och spänns fast på rätt sätt. Baksä-
tet är säkrare för spädbarn och
småbarn än passagerarsätet fram.
( sid. 42)
lSitt inte på kanten av sätet och luta
dig inte mot instrumentpanelen.
lLåt inte ett barn stå framför krock-
kuddeenheten vid passagerar-
platsen fram eller sitta i
framsätespassagerarens knä.
lLåt inte framsätespassageraren ha
föremål i knäet.
OM12P55SE.book Page 36 Thursd ay, November 12, 2020 5:14 PM

37
1
OM12L35SE 1-1. För säkert bruk
Trygghet och säkerhet
VARNING

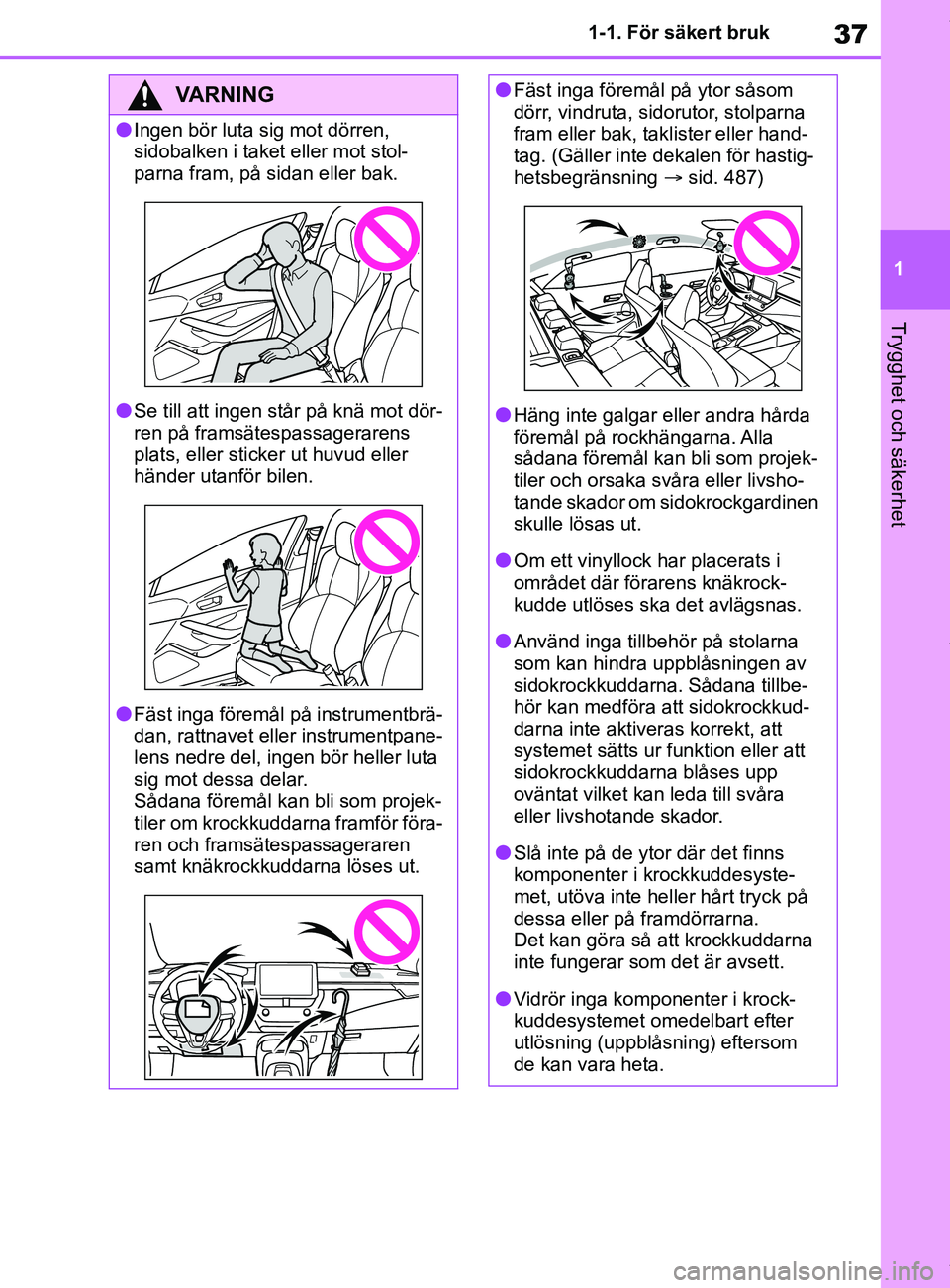

lIngen bör luta sig mot dörren,
sidobalken i taket eller mot stol-
parna fram, på sidan eller bak.
lSe till att ingen står på knä mot dör-
ren på framsätespassagerarens
plats, eller sticker ut huvud eller
händer utanför bilen.
lFäst inga föremål
på instrumentbrä-
dan, rattnavet el ler instrumentpane-
lens nedre del, ingen bör heller luta
sig mot dessa delar.
Sådana föremål kan bli som projek-
tiler om krockkuddarna framför föra-
ren och framsätespassageraren
samt knäkrockkuddarna löses ut.
lFäst inga föremål på ytor såsom
dörr, vindruta, sidorutor, stolparna
fram eller bak, taklister eller hand-
tag. (Gäller inte dekalen för hastig-
hetsbegränsning sid. 487)
lHäng inte galgar eller andra hårda
föremål på rockhängarna. Alla
sådana föremål kan bli som projek-
tiler och orsaka svåra eller livsho-
tande skador om sidokrockgardinen
skulle lösas ut.
lOm ett vinyllock har placerats i
området där förarens knäkrock-
kudde utlöses ska det avlägsnas.
lAnvänd inga tillbehör på stolarna
som kan hindra uppblåsningen av
sidokrockkuddarna. Sådana tillbe-
hör kan medföra att sidokrockkud-
darna inte aktiveras korrekt, att
systemet sätts ur funktion eller att
sidokrockkuddarna blåses upp
oväntat vilket kan leda till svåra
eller livshotande skador.
lSlå inte på de ytor där det finns
komponenter i krockkuddesyste-
met, utöva inte heller hårt tryck på
dessa eller på framdörrarna.
Det kan göra så att krockkuddarna
inte fungerar som det är avsett.
lVidrör inga komponenter i krock-
kuddesystemet omedelbart efter
utlösning (uppblåsning) eftersom
de kan vara heta.
OM12P55SE.book Page 37 Thursd ay, November 12, 2020 5:14 PM

40
OM12L35SE1-2. Barn och säkerhet
1-2.Barn och säkerhet
”PASSENGER AIR BAG”, indi-
keringslampa
Indikeringslamporna ”PASSENGER AIR
BAG” och ”ON” tänds när krockkudde-
systemet är aktiverat och slocknar efter
cirka 60 sekunder (endast när startknap-
pen är i ON)
Manuell i-/urkoppling av krock-
kudde
Sätt in den mekaniska nyckeln i
låset och vrid om
till läget ”OFF”.
Indikeringslampan ”OFF” tänds (endast
när startknappen är i tändningsläge).
nInformation om indikeringslampan
”PASSENGER AIR BAG”
Om något av följande uppstår tyder det
på att systemet inte fungerar som det
ska. Låt en auktorise rad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
ner kontrollera bilen.
lIndikeringslampan ”OFF” tänds inte
när den manuella i-/urkopplingskon-
takten är inställd på ”OFF”.
lIndikeringslampan ändras inte när
den manuella i-/urkopplingskontakten
till framsätespass agerarens krock-
kudde trycks till ”O N” eller ”OFF”.
Manuellt i-/urkopplings-
system för krockkud-
darna vid framsätespas-
sagerarplatsen
Det här systemet inaktiverar
krockkudden vid framsätes-
passagerarens plats.
Krockkudden får endast kopp-
las ur om ett barn sitter i bil-
barnstol i framsätet.
Systemkomponenter
Koppla ur krockkudden på
framsätespassagerarplatsen
OM12P55SE.book Page 40 Thursd ay, November 12, 2020 5:14 PM

41
1
OM12L35SE 1-2. Barn och säkerhet
Trygghet och säkerhet
VARNING
nNär du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid mon-
tera en bilbarnstol i baksätet. Om du
monterar en bilbarnstol i framsätet
ska du kontrollera att den manuella
i-/urkopplingskontakten till krockkud-
den är i läge ”OFF”.
Om krockkuddens manuella
i-/urkopplingssystem är i läge ON kan
den häftiga kraften när en krockkudde
utlöses orsaka svåra skador eller
även dödsfall.
nOm en bilbarnstol inte är monte-
rad på framsätespassagerarens
plats
Kontrollera att den manuella
i-/urkopplingskontakten är inställd på
”ON”.
Om den får vara kvar i avstängt läge
utlöses eventuellt inte krockkudden
om en olycka skulle inträffa vilket kan
leda till svåra eller livshotande skador.
Åka med barn i bilen
Observera följande säkerhets-
anvisningar om det finns barn i
bilen.
Använd ett barnsäkerhetssys-
tem som är lämpligt för barnet
tills barnet är så stort att
han/hon kan använda bilens
reguljära säkerhetsbälte.
 Det rekommenderas att barn
sitter i baksätet för att undvika
oavsiktlig kontakt med väx-
elspaken, vindrutetorkarens
reglage etc.
 Använd barnlåset på bakdör-
rarna eller låsknappen till
fönstren för att undvika att
barn öppnar dörren under färd
eller öppnar/stänger elmanöv-
rerade fönster oavsiktligt.
( sid. 130, 162)
 Låt inte småbarn använda
utrustning som de kan fastna i
eller klämma sig i, t.ex. elföns-
terhissar, motorhuv, baklucka,
säten, etc.
OM12P55SE.book Page 41 Thursd ay, November 12, 2020 5:14 PM
