sensor TOYOTA COROLLA HATCHBACK 2020 Bruksanvisningar (in Swedish)

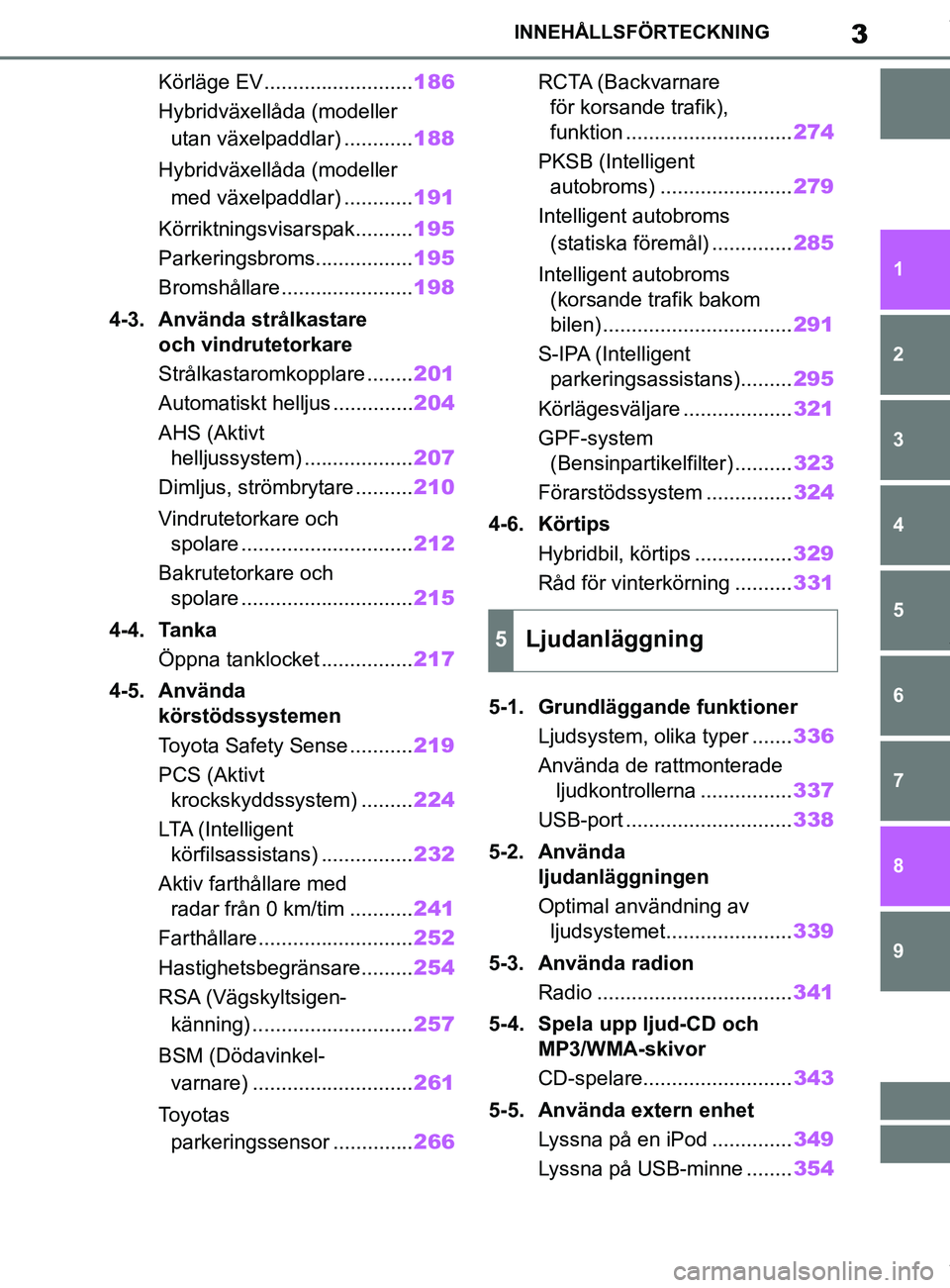

3INNEHÅLLSFÖRTECKNING
1
6 5
4
3
2
8
7
9
OM12L35SE OM12L35SE
Körläge EV.......................... 186
Hybridväxellåda (modeller utan växelpaddlar) ............ 188
Hybridväxellåda (modeller med växelpaddlar) ............ 191
Körriktningsvisarspak.......... 195
Parkeringsbroms................. 195
Bromshållare....................... 198
4-3. Använda strålkastare och vindrutetorkare
Strålkastaromkopplare ........ 201
Automatiskt helljus .............. 204
AHS (Aktivt helljussystem) ................... 207
Dimljus, strömbrytare .......... 210
Vindrutetorkare och spolare .............................. 212
Bakrutetorkare och spolare .............................. 215
4-4. Tanka Öppna tanklocket ................ 217
4-5. Använda körstödssystemen
Toyota Safety Sense ........... 219
PCS (Aktivt krockskyddssystem) ......... 224
LTA (Intelligent körfilsassistans) ................ 232
Aktiv farthållare med radar från 0 km/tim ........... 241
Farthållare........................... 252
Hastighetsbegränsare......... 254
RSA (Vägskyltsigen- känning) ............................ 257
BSM (Dödavinkel- varnare) ............................ 261
Toyotas parkeringssensor .............. 266RCTA (Backvarnare
för korsande trafik),
funktion ............................. 274
PKSB (Intelligent autobroms) ....................... 279
Intelligent autobroms (statiska föremål) .............. 285
Intelligent autobroms (korsande trafik bakom
bilen) ................................. 291
S-IPA (Intelligent parkeringsassistans)......... 295
Körlägesväljare ................... 321
GPF-system (Bensinpartikelfilter) .......... 323
Förarstödssystem ............... 324
4-6. Körtips Hybridbil, körtips ................. 329
Råd för vinterkörning .......... 331
5-1. Grundläggande funktioner Ljudsystem, olika typer ....... 336
Använda de rattmonterade ljudkontrollerna ................ 337
USB-port ............................. 338
5-2. Använda ljudanläggningen
Optimal användning av
ljudsystemet...................... 339
5-3. Använda radion Radio .................................. 34
1
5-4.
Spela upp ljud-CD och
MP3/WMA-skivor
CD-spelare.......................... 343
5-5. Använda extern enhet Lyssna på en iPod .............. 349
Lyssna på USB-minne ........ 354
5Ljudanläggning
OM12P55SE.book Page 3 Thursd ay, November 12, 2020 5:14 PM

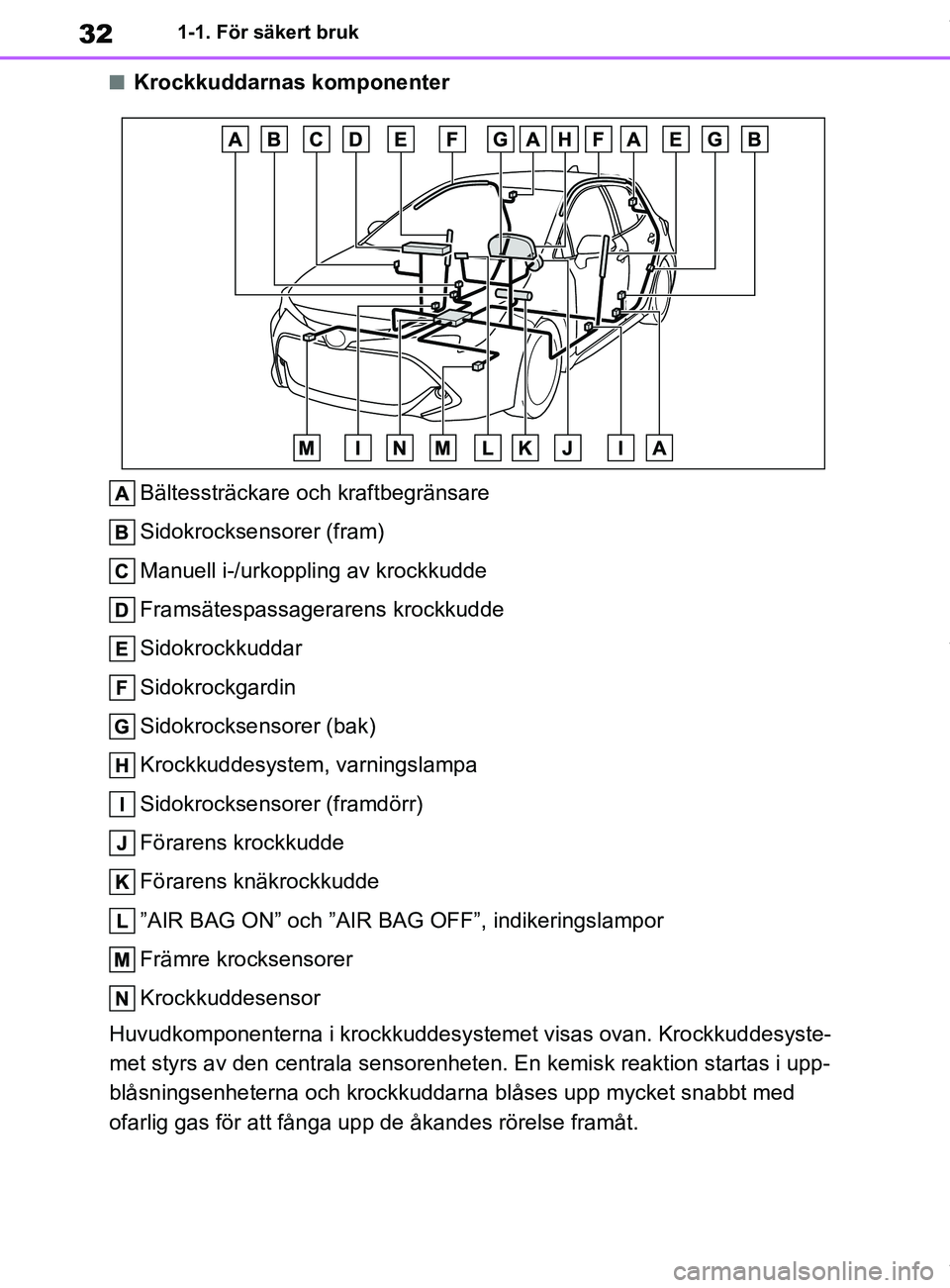

32
OM12L35SE1-1. För säkert bruk
nKrockkuddarnas komponenter
Bältessträckare och kraftbegränsare
Sidokrocksensorer (fram)
Manuell i-/urkopplin g av krockkudde
Framsätespassagerarens krockkudde
Sidokrockkuddar
Sidokrockgardin
Sidokrocksensorer (bak)
Krockkuddesystem, varningslampa
Sidokrocksensorer (framdörr)
Förarens krockkudde
Förarens knäkrockkudde
”AIR BAG ON” och ”AIR BAG OFF”, indikeringslampor
Främre krocksensorer
Krockkuddesensor
Huvudkomponenterna i krockkuddesyst emet visas ovan. Krockkuddesyste-
met styrs av den centrala sensorenheten. En kemisk reaktion startas i upp-
blåsningsenheterna och krockkuddarna blåses upp mycket snabbt med
ofarlig gas för att fånga upp de åkandes rörelse framåt.
OM12P55SE.book Page 32 Thursd ay, November 12, 2020 5:14 PM

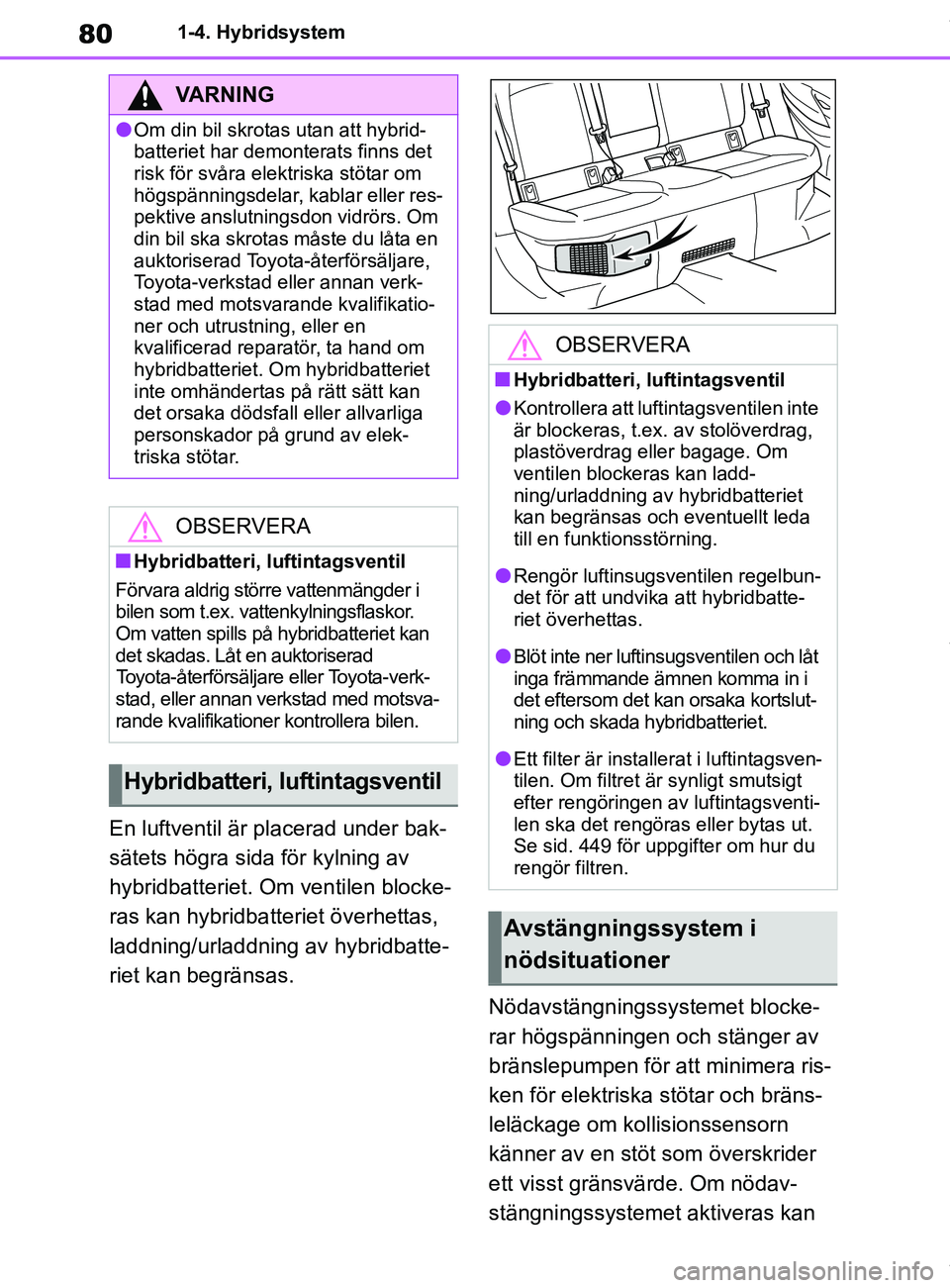

80
OM12L35SE1-4. Hybridsystem
En luftventil är placerad under bak-
sätets högra sida för kylning av
hybridbatteriet. Om ventilen blocke-
ras kan hybridbatteriet överhettas,
laddning/urladdning av hybridbatte-
riet kan begränsas.
Nödavstängningssystemet blocke-
rar högspänningen och stänger av
bränslepumpen för att minimera ris-
ken för elektriska stötar och bräns-
leläckage om kollisionssensorn
känner av en stöt som överskrider
ett visst gränsvärde. Om nödav-
stängningssystemet aktiveras kan
VARNING
lOm din bil skrotas utan att hybrid-
batteriet har demonterats finns det
risk för svåra elektriska stötar om
högspänningsdelar, kablar eller res-
pektive anslutningsdon vidrörs. Om
din bil ska skrotas måste du låta en
auktoriserad Toyota-återförsäljare,
Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning, eller en
kvalificerad reparatör, ta hand om
hybridbatteriet. Om hybridbatteriet
inte omhändertas på rätt sätt kan
det orsaka dödsfall eller allvarliga
personskador på grund av elek-
triska stötar.
OBSERVERA
nHybridbatteri, luftintagsventil
Förvara aldrig större vattenmängder i
bilen som t.ex. vatte nkylningsflaskor.
Om vatten spills på hybridbatteriet kan
det skadas. Låt en auktoriserad
Toyota-återförsäljar e eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer kontrollera bilen.
Hybridbatteri, luftintagsventil
OBSERVERA
nHybridbatteri, lu ftintagsventil
lKontrollera att luftintagsventilen inte
är blockeras, t.ex. av stolöverdrag,
plastöverdrag eller bagage. Om
ventilen blockeras kan ladd-
ning/urladdning av hybridbatteriet
kan begränsas och eventuellt leda
till en funktionsstörning.
lRengör luftinsugsventilen regelbun-
det för att undvika att hybridbatte-
riet överhettas.
lBlöt inte ner luftinsugsventilen och låt
inga främmande ämnen komma in i
det eftersom det kan orsaka kortslut-
ning och skada hybridbatteriet.
lEtt filter är installerat i luftintagsven-
tilen. Om filtret är synligt smutsigt
efter rengöringen av luftintagsventi-
len ska det rengöras eller bytas ut.
Se sid. 449 för uppgifter om hur du
rengör filtren.
Avstängningssystem i
nödsituationer
OM12P55SE.book Page 80 Thursd ay, November 12, 2020 5:14 PM

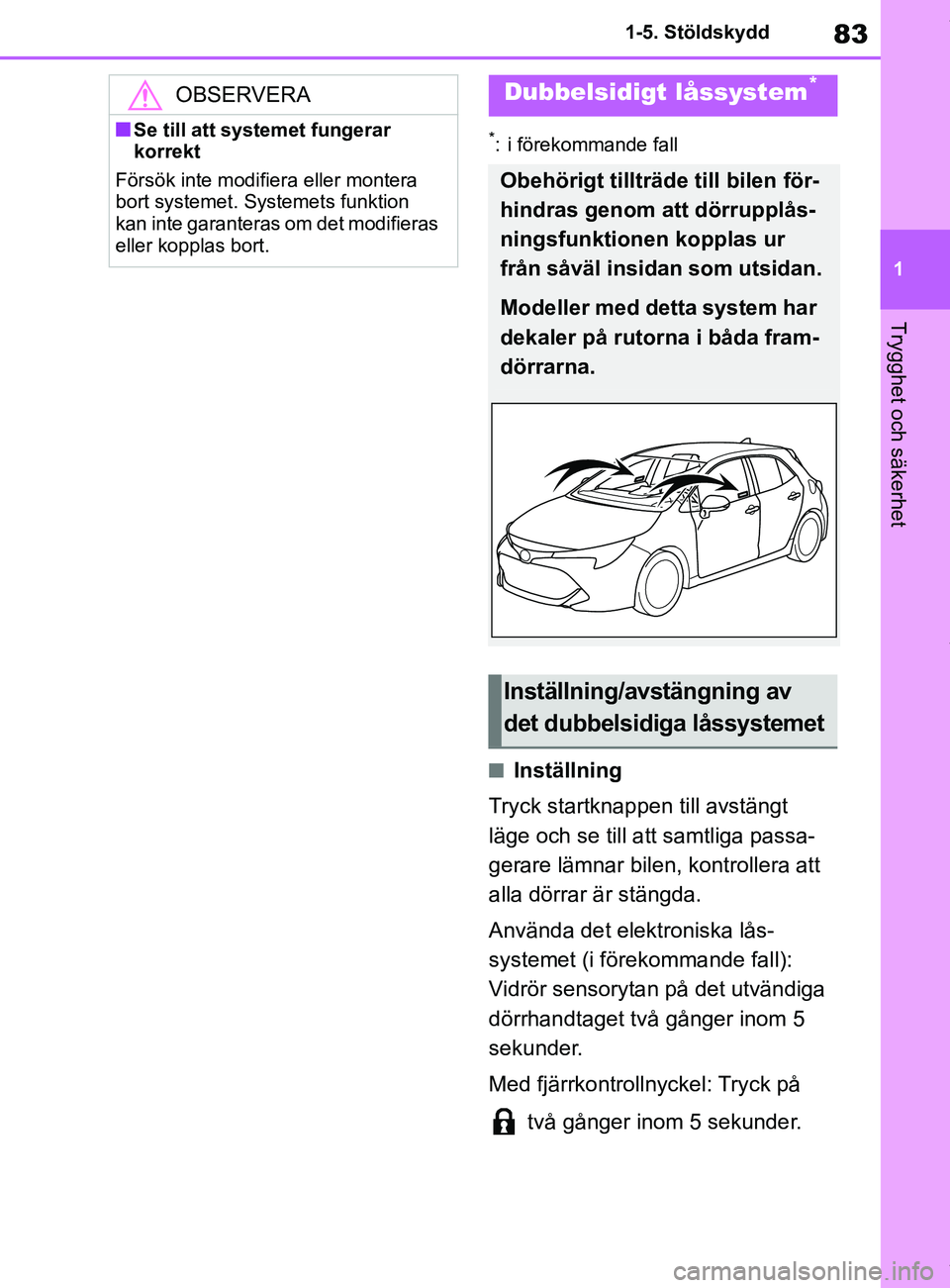

83
1
OM12L35SE 1-5. Stöldskydd
Trygghet och säkerhet
*: i förekommande fall
nInställning
Tryck startknappen till avstängt
läge och se till att samtliga passa-
gerare lämnar bilen, kontrollera att
alla dörrar är stängda.
Använda det elektroniska lås-
systemet (i förekommande fall):
Vidrör sensorytan på det utvändiga
dörrhandtaget två gånger inom 5
sekunder.
Med fjärrkontrollnyckel: Tryck på
två gånger inom 5 sekunder.
OBSERVERA
nSe till att systemet fungerar
korrekt
Försök inte modifiera eller montera
bort systemet. Systemets funktion
kan inte garanteras om det modifieras
eller kopplas bort.
Dubbelsidigt låssystem*
Obehörigt tillträde till bilen för-
hindras genom att dörrupplås-
ningsfunktionen kopplas ur
från såväl insidan som utsidan.
Modeller med detta system har
dekaler på rutorna i båda fram-
dörrarna.
Inställning/avstängning av
det dubbelsidiga låssystemet
OM12P55SE.book Page 83 Thursd ay, November 12, 2020 5:14 PM

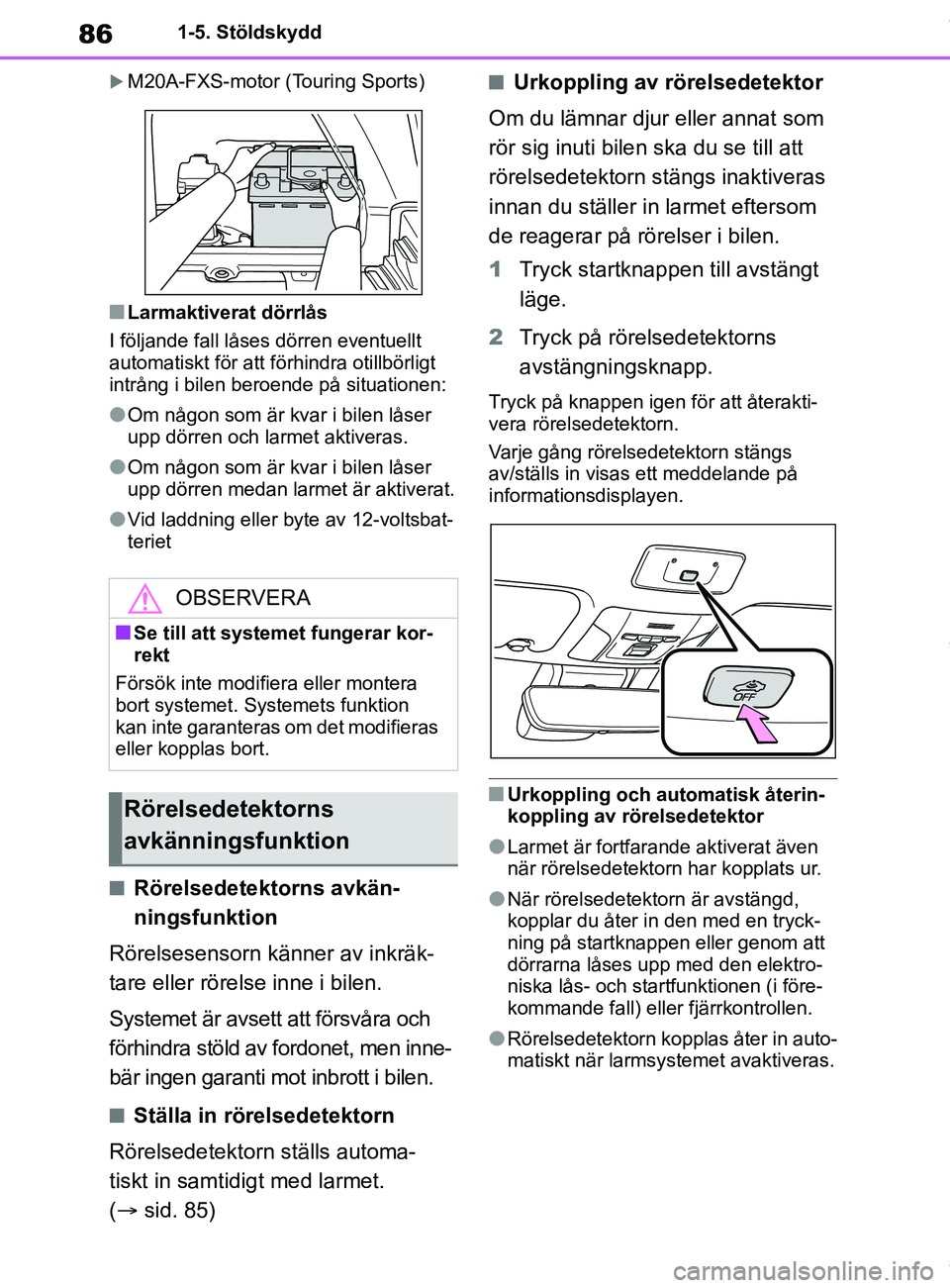

86
OM12L35SE1-5. Stöldskydd
M20A-FXS-motor (Touring Sports)
nLarmaktiverat dörrlås
I följande fall låses dörren eventuellt
automatiskt för att förhindra otillbörligt
intrång i bilen beroende på situationen:
lOm någon som är kvar i bilen låser
upp dörren och larmet aktiveras.
lOm någon som är kvar i bilen låser
upp dörren medan larmet är aktiverat.
lVid laddning eller byte av 12-voltsbat-
teriet
nRörelsedetektorns avkän-
ningsfunktion
Rörelsesensorn känner av inkräk-
tare eller rörelse inne i bilen.
Systemet är avsett att försvåra och
förhindra stöld av fordonet, men inne-
bär ingen garanti mot inbrott i bilen.
nStälla in rörelsedetektorn
Rörelsedetektorn ställs automa-
tiskt in samtid igt med larmet.
(  sid. 85)
nUrkoppling av rörelsedetektor
Om du lämnar djur eller annat som
rör sig inuti bilen ska du se till att
rörelsedetektorn stängs inaktiveras
innan du ställer in larmet eftersom
de reagerar på rörelser i bilen.
1 Tryck startknapp en till avstängt
läge.
2 Tryck på rörelsedetektorns
avstängningsknapp.
Tryck på knappen igen för att återakti-
vera rörelsedetektorn.
Varje gång rörelsedetektorn stängs
av/ställs in visas ett meddelande på
informationsdisplayen.
nUrkoppling och automatisk återin-
koppling av rörelsedetektor
lLarmet är fortfarande aktiverat även
när rörelsedetektorn har kopplats ur.
lNär rörelsedetektorn är avstängd,
kopplar du åter in den med en tryck-
ning på startknappen eller genom att
dörrarna låses upp med den elektro-
niska lås- och startfunktionen (i före-
kommande fall) eller fjärrkontrollen.
lRörelsedetektorn kopplas åter in auto-
matiskt när larmsystemet avaktiveras.
OBSERVERA
nSe till att systemet fungerar kor-
rekt
Försök inte modifiera eller montera
bort systemet. Systemets funktion
kan inte garanteras om det modifieras
eller kopplas bort.
Rörelsedetektorns
avkänningsfunktion
OM12P55SE.book Page 86 Thursd ay, November 12, 2020 5:14 PM

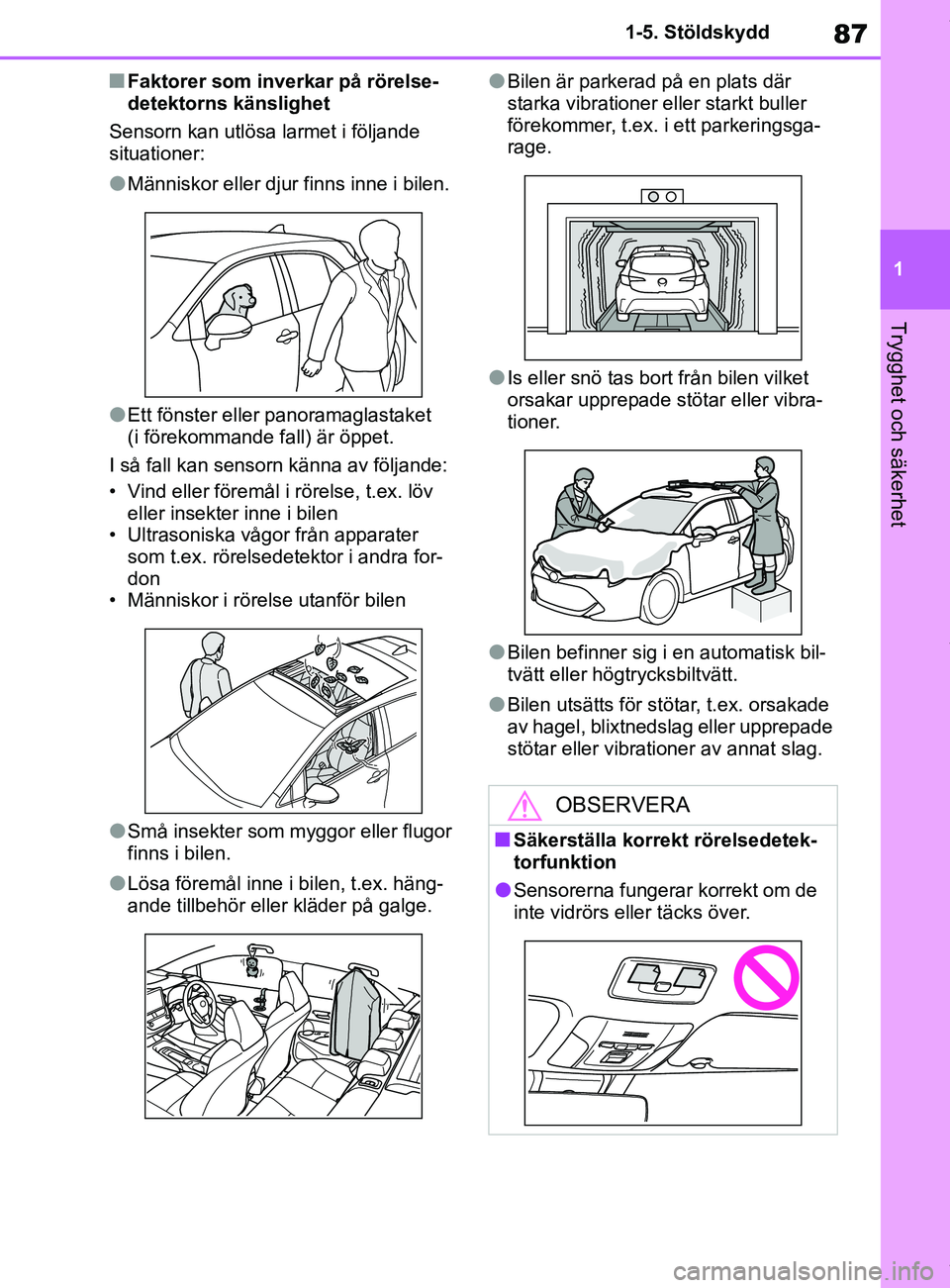

87
1
OM12L35SE 1-5. Stöldskydd
Trygghet och säkerhet
nFaktorer som inverkar på rörelse-
detektorns känslighet
Sensorn kan utlösa larmet i följande
situationer:
lMänniskor eller djur finns inne i bilen.
lEtt fönster eller panoramaglastaket
(i förekommande fall) är öppet.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv eller insekter inne i bilen
• Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra for-
don
• Människor i rörelse utanför bilen
lSmå insekter som myggor eller flugor
finns i bilen.
lLösa föremål inne i bilen, t.ex. häng-
ande tillbehör eller kläder på galge.
lBilen är parkerad på en plats där
starka vibrationer eller starkt buller
förekommer, t.ex. i ett parkeringsga-
rage.
lIs eller snö tas bort från bilen vilket
orsakar upprepade stötar eller vibra-
tioner.
lBilen befinner sig i en automatisk bil-
tvätt eller högtrycksbiltvätt.
lBilen utsätts för stötar, t.ex. orsakade
av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.
OBSERVERA
nSäkerställa korrekt rörelsedetek-
torfunktion
lSensorerna fungerar korrekt om de
inte vidrörs eller täcks över.
OM12P55SE.book Page 87 Thursd ay, November 12, 2020 5:14 PM

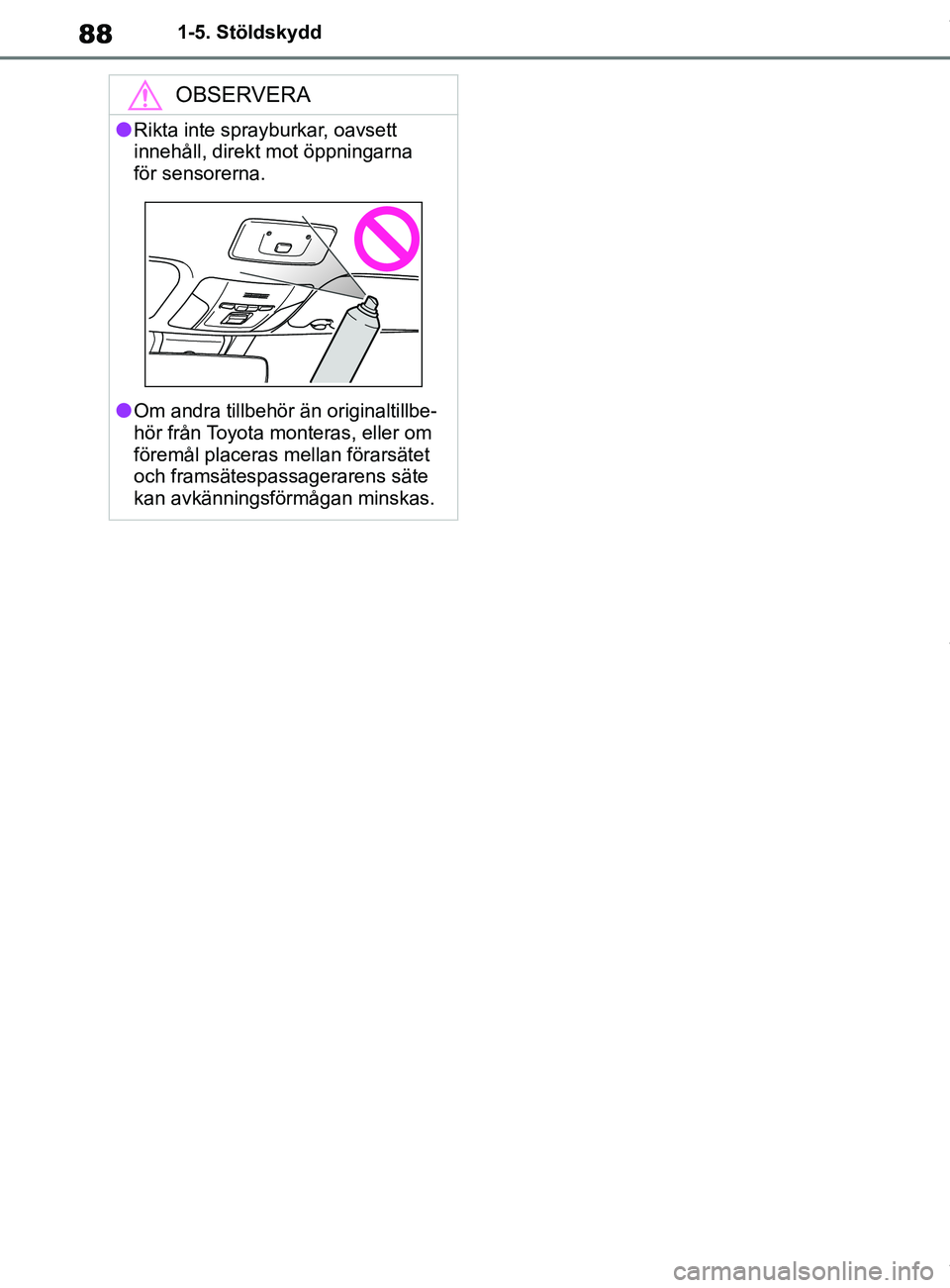

88
OM12L35SE1-5. Stöldskydd
OBSERVERA
lRikta inte sprayburkar, oavsett
innehåll, direkt mot öppningarna
för sensorerna.
lOm andra tillbehör än originaltillbe-
hör från Toyota monteras, eller om
föremål placeras mellan förarsätet
och framsätespassagerarens säte
kan avkänningsförmågan minskas.
OM12P55SE.book Page 88 Thursd
ay, November 12, 2020 5:14 PM

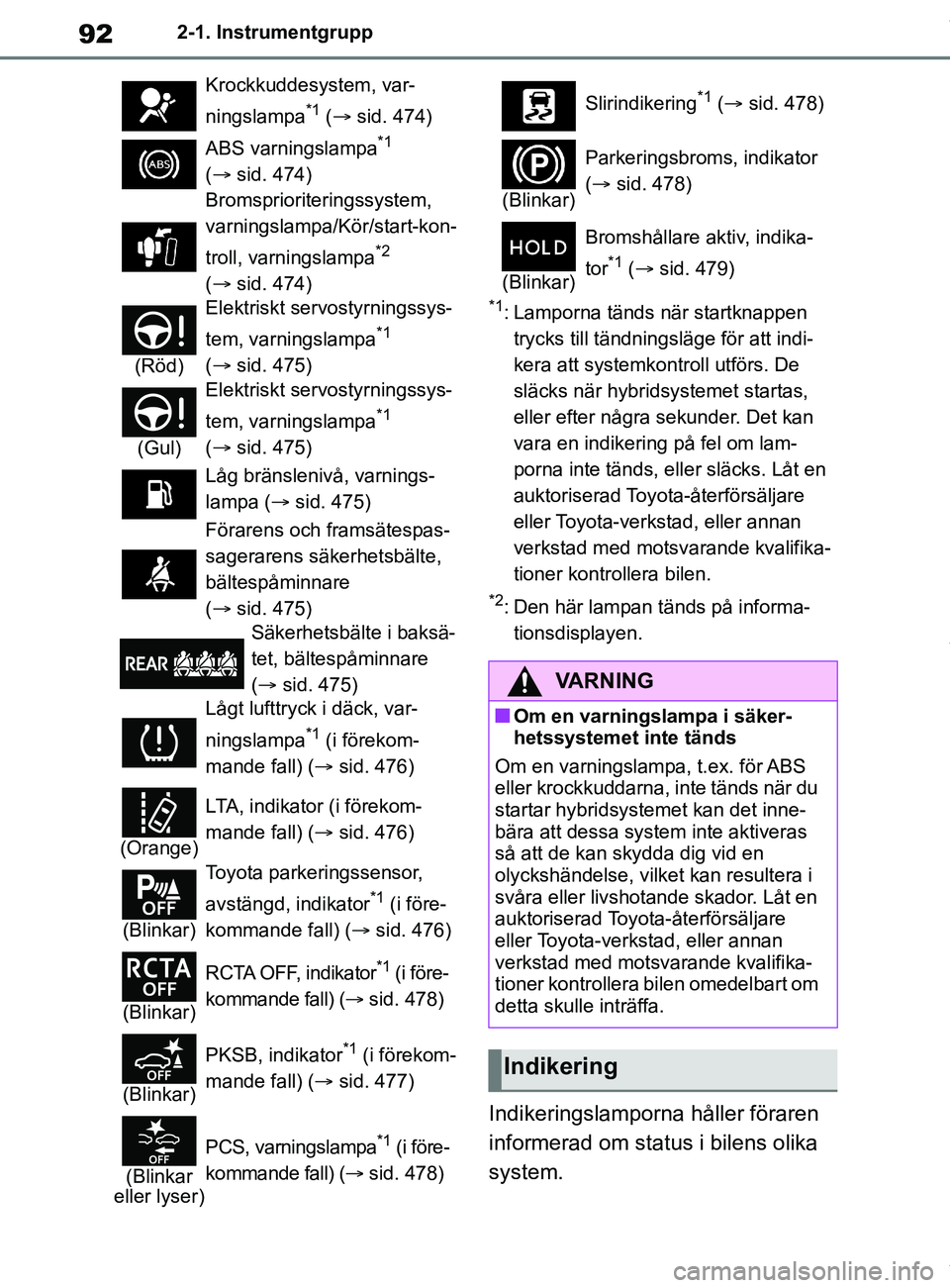

92
OM12L35SE2-1. Instrumentgrupp
*1: Lamporna tänds när startknappen
trycks till tändningsläge för att indi-
kera att systemkontroll utförs. De
släcks när hybridsystemet startas,
eller efter några sekunder. Det kan
vara en indikering på fel om lam-
porna inte tänds, eller släcks. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifika-
tioner kontrollera bilen.
*2: Den här lampan tänds på informa- tionsdisplayen.
Indikeringslamporna håller föraren
informerad om stat us i bilens olika
system.
Krockkuddesystem, var-
ningslampa
*1 (  sid. 474)
ABS varningslampa
*1
(  sid. 474)
Bromsprioriteringssystem,
varningslampa/Kör/start-kon-
troll, varningslampa
*2
(  sid. 474)
(Röd) Elektriskt servostyrningssys-
tem, varningslampa
*1
(  sid. 475)
(Gul) Elektriskt servostyrningssys-
tem, varningslampa
*1
(  sid. 475)
Låg bränslenivå, varnings-
lampa ( sid. 475)
Förarens och framsätespas-
sagerarens säkerhetsbälte,
bältespåminnare
(  sid. 475)
Säkerhetsbälte i baksä-
tet, bältespåminnare
( sid. 475)
Lågt lufttryck i däck, var-
ningslampa
*1 (i förekom-
mande fall) ( sid. 476)
(Orange) LTA, indikator (i förekom-
mande fall) (
sid. 476)
(Blinkar) Toyota parkeringssensor,
avstängd, indikator
*1 (i före-
kommande fall) ( sid. 476)
(Blinkar) RCTA OFF, indikator
*1 (i före-
kommande fall) ( sid. 478)
(Blinkar) PKSB, indikator
*1 (i förekom-
mande fall) ( sid. 477)
(Blinkar
eller lyser) PCS, varningslampa
*1 (i före-
kommande fall) ( sid. 478)
Slirindikering*1 ( sid. 478)
(Blinkar) Parkeringsbroms, indikator
(
sid. 478)
(Blinkar) Bromshållare aktiv, indika-
tor
*1 (
 sid. 479)
VARNING
nOm en varningslampa i säker-
hetssystemet inte tänds
Om en varningslampa, t.ex. för ABS
eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det inne-
bära att dessa system inte aktiveras
så att de kan skydda dig vid en
olyckshändelse, vilket kan resultera i
svåra eller livshotande skador. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner kontrollera bilen omedelbart om
detta skulle inträffa.
Indikering
OM12P55SE.book Page 92 Thursd ay, November 12, 2020 5:14 PM

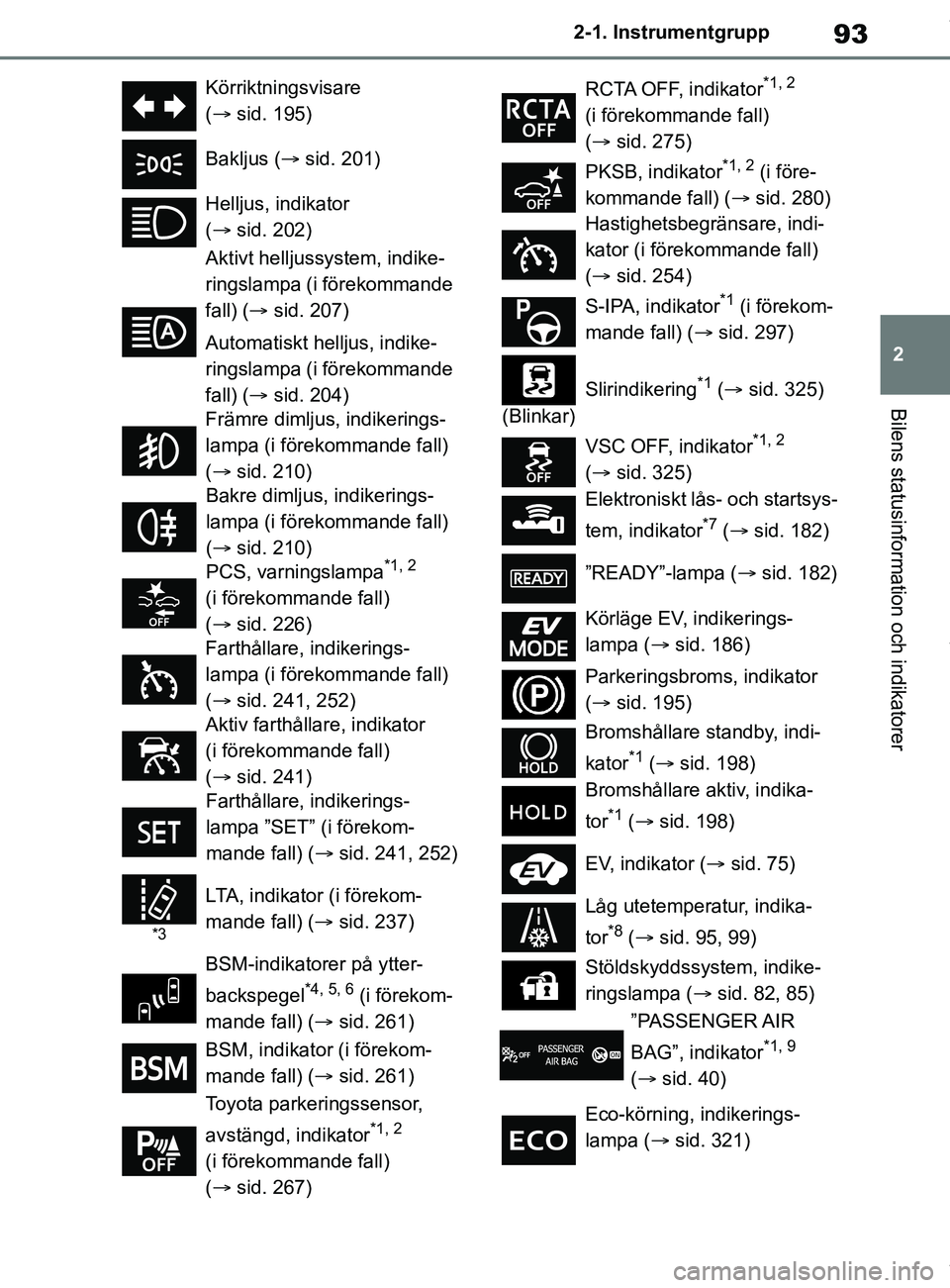

93
2
OM12L35SE 2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
Körriktningsvisare
(
 sid. 195)
Bakljus ( sid. 201)
Helljus, indikator
(  sid. 202)
Aktivt helljussystem, indike-
ringslampa (i förekommande
fall) ( sid. 207)
Automatiskt helljus, indike-
ringslampa (i förekommande
fall) ( sid. 204)
Främre dimljus, indikerings-
lampa (i förekommande fall)
(  sid. 210)
Bakre dimljus, indikerings-
lampa (i förekommande fall)
(  sid. 210)
PCS, varningslampa
*1, 2
(i förekommande fall)
(  sid. 226)
Farthållare, indikerings-
lampa (i förekommande fall)
(  sid. 241, 252)
Aktiv farthållare, indikator
(i förekommande fall)
(  sid. 241)
Farthållare, indikerings-
lampa ”SET” (i förekom-
mande fall) ( sid. 241, 252)
*3
LTA, indikator (i förekom-
mande fall) ( sid. 237)
BSM-indikatorer på ytter-
backspegel
*4, 5, 6 (i förekom-
mande fall) ( sid. 261)
BSM, indikator (i förekom-
mande fall) ( sid. 261)
Toyota parkeringssensor,
avstängd, indikator
*1, 2
(i förekommande fall)
(  sid. 267)
RCTA OFF, indikator*1, 2
(i förekommande fall)
( sid. 275)
PKSB, indikator
*1, 2 (i före-
kommande fall) ( sid. 280)
Hastighetsbegränsare, indi-
kator (i förekommande fall)
( sid. 254)
S-IPA, indikator
*1 (i förekom-
mande fall) ( sid. 297)
(Blinkar) Slirindikering
*1 (
 sid. 325)
VSC OFF, indikator
*1, 2
( sid. 325)
Elektroniskt lås- och startsys-
tem, indikator
*7 (  sid. 182)
”READY”-lampa ( sid. 182)
Körläge EV, indikerings-
lampa ( sid. 186)
Parkeringsbroms, indikator
( sid. 195)
Bromshållare standby, indi-
kator
*1 (  sid. 198)
Bromshållare aktiv, indika-
tor
*1 (  sid. 198)
EV, indikator ( sid. 75)
Låg utetemperatur, indika-
tor
*8 (  sid. 95, 99)
Stöldskyddssystem, indike-
ringslampa ( sid. 82, 85)
”PASSENGER AIR
BAG”, indikator
*1, 9
( sid. 40)
Eco-körning, indikerings-
lampa ( sid. 321)
OM12P55SE.book Page 93 Thursd ay, November 12, 2020 5:14 PM

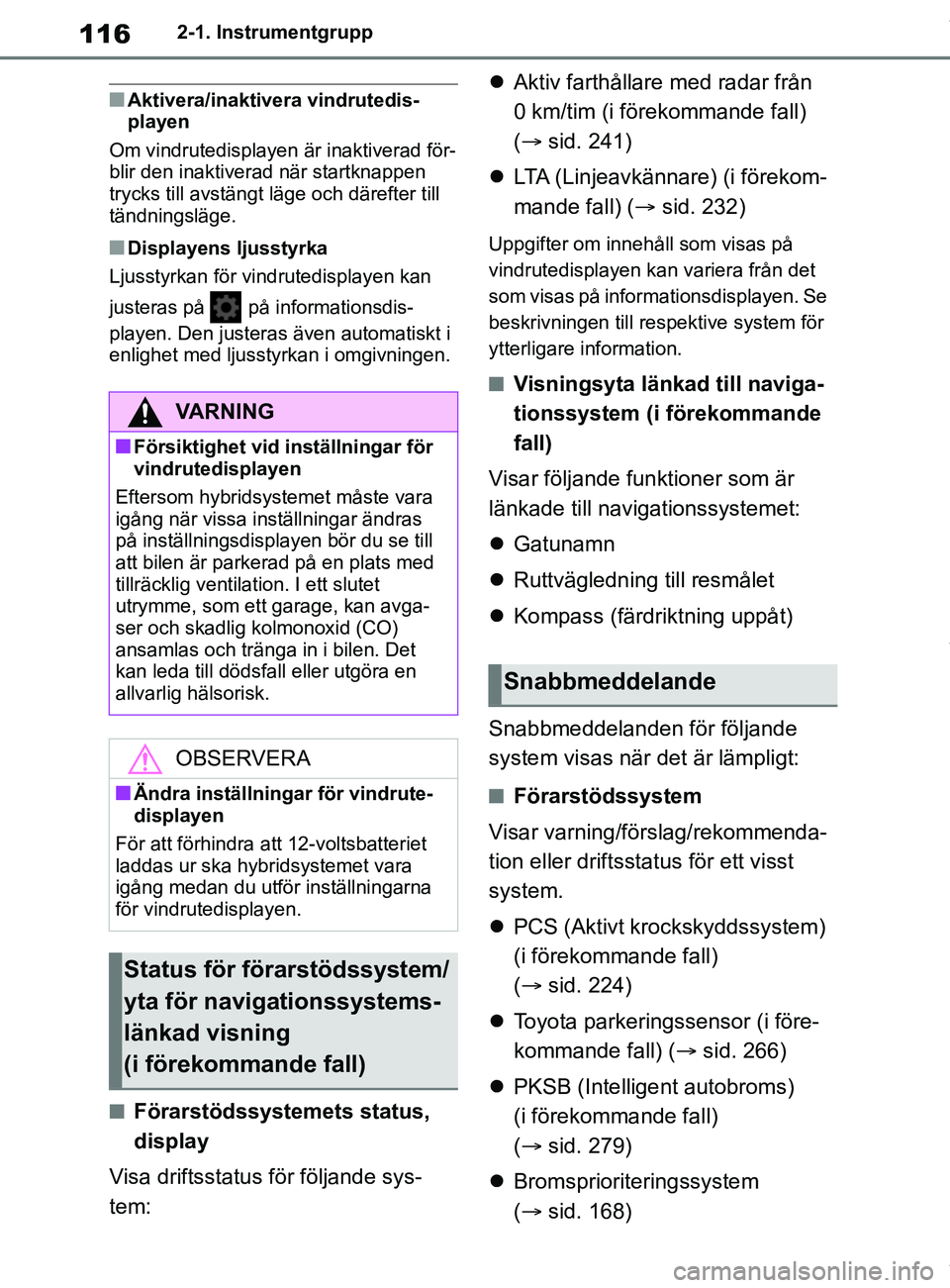

116
OM12L35SE2-1. Instrumentgrupp
nAktivera/inaktivera vindrutedis-
playen
Om vindrutedisplayen är inaktiverad för-
blir den inaktiverad när startknappen
trycks till avstängt lä ge och därefter till
tändningsläge.
nDisplayens ljusstyrka
Ljusstyrkan för vind rutedisplayen kan
justeras på på informationsdis-
playen. Den justeras även automatiskt i
enlighet med ljusstyrkan i omgivningen.
nFörarstödssystemets status,
display
Visa driftsstatus för följande sys-
tem: 
Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
( sid. 241)
 LTA (Linjeavkännare) (i förekom-
mande fall) ( sid. 232)
Uppgifter om innehåll som visas på
vindrutedisplayen kan variera från det
som visas på informationsdisplayen. Se
beskrivningen till re spektive system för
ytterligare information.
nVisningsyta länkad till naviga-
tionssystem (i förekommande
fall)
Visar följande funktioner som är
länkade till navigationssystemet:
 Gatunamn
 Ruttvägledning till resmålet
 Kompass (färdriktning uppåt)
Snabbmeddelanden för följande
system visas när det är lämpligt:
nFörarstödssystem
Visar varning/förslag/rekommenda-
tion eller driftsstatus för ett visst
system.
 PCS (Aktivt krockskyddssystem)
(i förekommande fall)
( sid. 224)
 Toyota parkeringssensor (i före-
kommande fall) ( sid. 266)
 PKSB (Intelligent autobroms)
(i förekommande fall)
(  sid. 279)
 Bromsprioriteringssystem
( sid. 168)
VARNING
nFörsiktighet vid inställningar för
vindrutedisplayen
Eftersom hybridsystemet måste vara
igång när vissa inställningar ändras
på inställningsdisplayen bör du se till
att bilen är parkerad på en plats med
tillräcklig ventilation. I ett slutet
utrymme, som ett garage, kan avga-
ser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det
kan leda till dödsfall eller utgöra en
allvarlig hälsorisk.
OBSERVERA
nÄndra inställningar för vindrute-
displayen
För att förhindra att 12-voltsbatteriet
laddas ur ska hybridsystemet vara
igång medan du utför inställningarna
för vindrutedisplayen.
Status för förarstödssystem/
yta för navigationssystems-
länkad visning
(i förekommande fall)
Snabbmeddelande
OM12P55SE.book Page 116 Thursday, November 12, 2020 5:14 PM
