TOYOTA COROLLA HATCHBACK 2021 Bruksanvisningar (in Swedish)

229
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
• Om det finns mönster eller färg fram-
för din bil som kan misstas för ett
avkänningsbart föremål
• Om vatten, snö, damm etc. virvlar upp på bilens framsida
• Vid omkörning av ett avkänningsbart
föremål som byter fil eller svänger till
höger/vänster
• Vid förbikörning av ett avkänningsbart föremål i en mötande fil som har stan-
nat för att svänga till höger/vänster
• Om ett avkänningsbart föremål när- mar sig mycket nära och sedan stan-
nar innan det kommer in i din bils
körbana
• Om fronten på bilen är höjd eller
sänkt, t.ex. på en ojämn vägbana eller
kuperad väg
• Vid körning på en väg som omges av
en konstruktion, t.ex. i en tunnel eller
på en järnbro
• Om ett metallföremål (manlucka, stålplåt, etc.), tr appsteg eller något
som skjuter ut framför din bil • Vid passage under ett föremål (väg-
skylt, annonstavla etc.)
• Om du närmar dig en elektrisk väg- bom, bom vid parkeringsplats, eller
annan bom som öppnas och stängs
• I en automatisk biltvätt
• Vid körning genom eller under föremål som kan vidröra din bil, t.ex. tätt gräs,
trädgrenar eller en banderoll
• Vid körning genom ånga eller rök
• Vid körning nära ett föremål som reflekterar radiovågor, t.ex. en stor
lastbil eller ett räcke
• Vid körning nära TV-mast, radiosta- tion, elektrisk kraftanläggning eller
annan plats där starka radiovågor
eller elektriskt brus kan förekomma.
nSituationer när systemet eventuellt
inte fungerar korrekt
lI vissa situationer som följande känner
radarsensorn och den främre kame-
ran eventuellt inte av ett föremål vilket
hindrar systemet från att fungera på
rätt sätt:
• När ett avkänningsbart föremål när-
mar sig din bil
• Om din bil eller ett avkänningsbart föremål skakar
• Om ett avkänningsbart föremål gör en
plötslig manöver (t.ex. girar tvärt,
accelererar eller bromsar in)
OM12P55SE.book Page 229 Thursday, November 12, 2020 5:14 PM

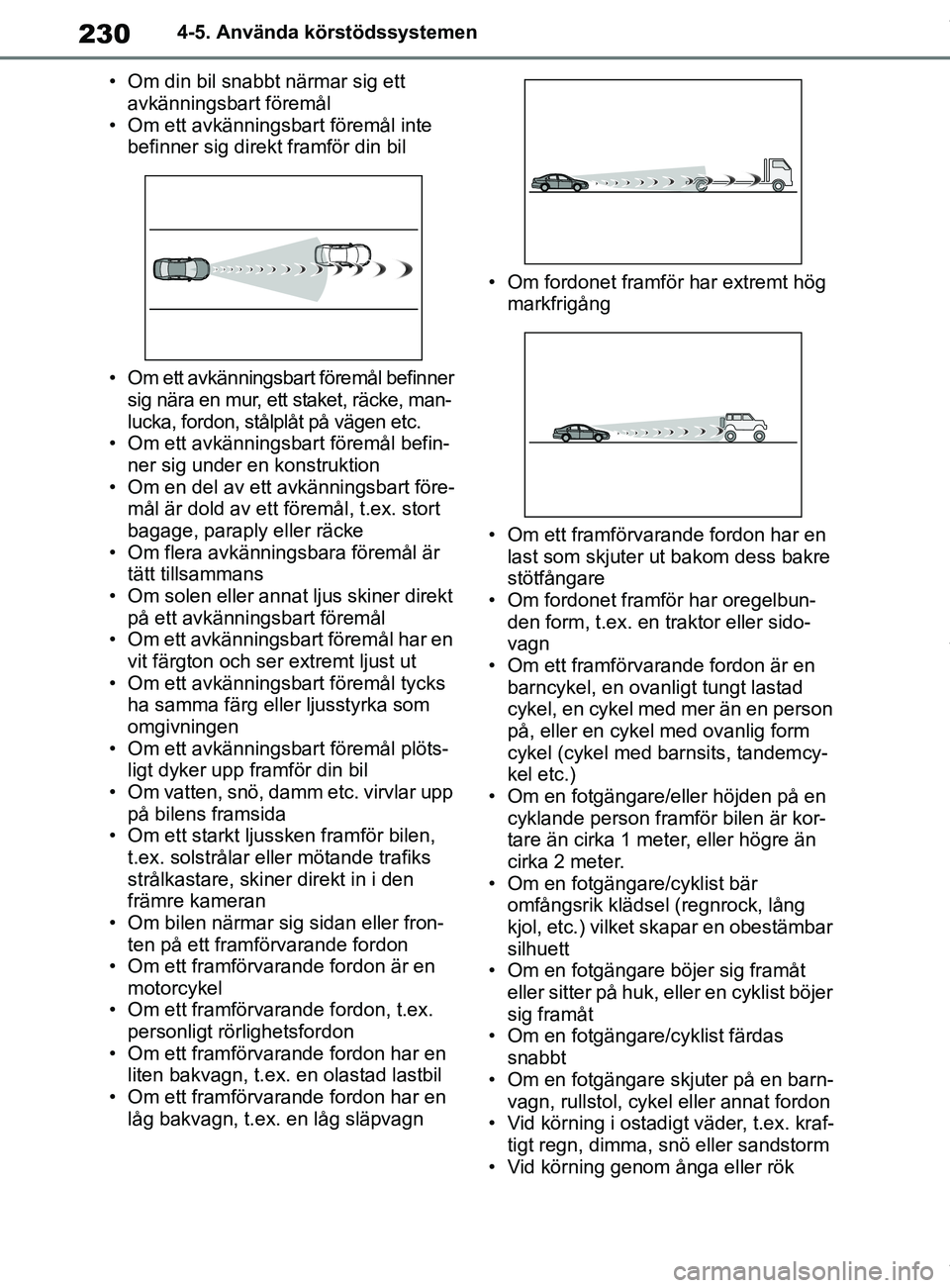

230
OM12L35SE4-5. Använda körstödssystemen
• Om din bil snabbt närmar sig ett avkänningsbart föremål
• Om ett avkänningsbart föremål inte
befinner sig direkt framför din bil
• Om ett avkänningsbart föremål befinner sig nära en mur, ett staket, räcke, man-
lucka, fordon, stålplåt på vägen etc.
• Om ett avkänningsbart föremål befin-
ner sig under en konstruktion
• Om en del av ett avkänningsbart före- mål är dold av ett föremål, t.ex. stort
bagage, paraply eller räcke
• Om flera avkänningsbara föremål är tätt tillsammans
• Om solen eller annat ljus skiner direkt på ett avkänningsbart föremål
• Om ett avkänningsbart föremål har en
vit färgton och ser extremt ljust ut
• Om ett avkänningsbart föremål tycks ha samma färg eller ljusstyrka som
omgivningen
• Om ett avkänningsbart föremål plöts- ligt dyker upp framför din bil
• Om vatten, snö, damm etc. virvlar upp på bilens framsida
• Om ett starkt ljussken framför bilen,
t.ex. solstrålar eller mötande trafiks
strålkastare, skiner direkt in i den
främre kameran
• Om bilen närmar sig sidan eller fron- ten på ett framförvarande fordon
• Om ett framförvarande fordon är en
motorcykel
• Om ett framförvarande fordon, t.ex. personligt rörlighetsfordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad lastbil
• Om ett framförvarande fordon har en låg bakvagn, t.ex. en låg släpvagn • Om fordonet framför har extremt hög
markfrigång
• Om ett framförvarande fordon har en last som skjuter ut bakom dess bakre
stötfångare
• Om fordonet framför har oregelbun- den form, t.ex. en traktor eller sido-
vagn
• Om ett framförvarande fordon är en barncykel, en ovanligt tungt lastad
cykel, en cykel med mer än en person
på, eller en cykel med ovanlig form
cykel (cykel med barnsits, tandemcy-
kel etc.)
• Om en fotgängare/eller höjden på en cyklande person framför bilen är kor-
tare än cirka 1 meter, eller högre än
cirka 2 meter.
• Om en fotgängare/cyklist bär omfångsrik klädsel (regnrock, lång
kjol, etc.) vilket skapar en obestämbar
silhuett
• Om en fotgängare böjer sig framåt
eller sitter på huk, eller en cyklist böjer
sig framåt
• Om en fotgängare/cyklist färdas
snabbt
• Om en fotgängare skjuter på en barn- vagn, rullstol, cykel eller annat fordon
• Vid körning i ostadigt väder, t.ex. kraf-
tigt regn, dimma, snö eller sandstorm
• Vid körning genom ånga eller rök
OM12P55SE.book Page 230 Thursday, November 12, 2020 5:14 PM

231
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
• Om omgivningens ljus är svagt, till
exempel i gryning eller skymning, på
natten eller i en tunnel, som får ett
avkänningsbart föremål att verka ha
samma färg som omgivningen
• Vid körning på en plats där ljusnivån
växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
• Om bilen inte har körts under en tid
efter att hybridsystemet startades
• Vid sväng till vänster/höger och ytterli- gare en sväng till vänster/höger efter
några sekunder
• Vid körning i en kurva och, efter några sekunder, körning i en ny kurva
• Om din bil sladdar
• Om främre delen av bilen höjs eller sänks
• Om hjulen är felriktade
• Om ett torkarblad skymmer den främre kameran
• Bilen körs i extremt hög hastighet
• Vid körning i backe
• Om radarsensorn eller den främre kameran är felriktade
lI några situationer, som följande,
erhålls eventuellt inte tillräcklig broms-
kraft vilket hindrar systemet från att
fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om delarna i
bromssystemet är extremt kalla,
extremt heta eller våta
• Om bilen inte är underhållen på rätt
sätt (bromsar eller däck alltför slitna,
felaktigt lufttryck i däcken, etc.)
• Om bilen körs på grusväg eller annat ostadigt underlag
nOm VSC stängs av
lOm VSC stängs av ( sid. 325) inak-
tiveras även bromsassistansen och
bromsfunktionen i det aktiva krock-
skyddet.
lVarningslampan PCS tänds och ”VSC
Turned OFF Pre-Collision Brake Sys-
tem Unavailable” (VSC avstängt
Bromsfunktionen i PCS-systemet inte
tillgänglig) visas på informationsdis-
playen.
OM12P55SE.book Page 231 Thursday, November 12, 2020 5:14 PM

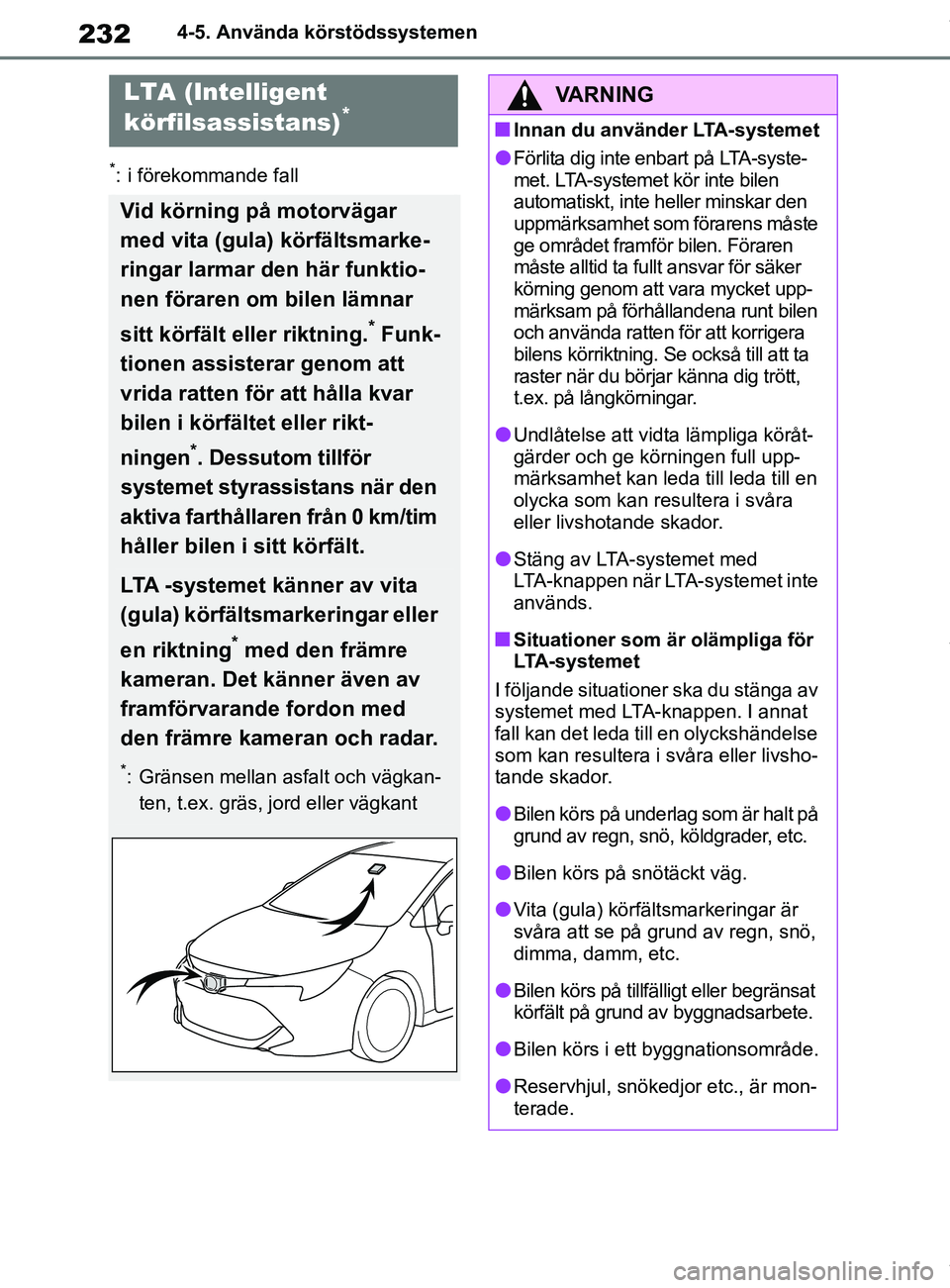

232
OM12L35SE4-5. Använda körstödssystemen
*: i förekommande fall
LTA (Intelligent
körfilsassistans)*
Vid körning på motorvägar
med vita (gula)
körfältsmarke-
ringar larmar den här funktio-
nen föraren om bilen lämnar
sitt körfält eller riktning.
* Funk-
tionen assisterar genom att
vrida ratten för att hålla kvar
bilen i körfältet eller rikt-
ningen
*. Dessutom tillför
systemet styrassistans när den
aktiva farthållaren från 0 km/tim
håller bilen i sitt körfält.
LTA -systemet känner av vita
(gula) körfältsmarkeringar eller
en riktning
* med den främre
kameran. Det känner även av
framförvarande fordon med
den främre kameran och radar.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
VARNING
nInnan du använder LTA-systemet
lFörlita dig inte enbart på LTA-syste-
met. LTA-systemet kör inte bilen
automatiskt, inte heller minskar den
uppmärksamhet som förarens måste
ge området framför bilen. Föraren
måste alltid ta fu llt ansvar för säker
körning genom att vara mycket upp-
märksam på förhållandena runt bilen
och använda ratten för att korrigera
bilens körriktning. Se också till att ta
raster när du börjar känna dig trött,
t.ex. på långkörningar.
lUndlåtelse att vidta lämpliga köråt-
gärder och ge körningen full upp-
märksamhet kan leda till leda till en
olycka som kan resultera i svåra
eller livshotande skador.
lStäng av LTA-systemet med
LTA-knappen när LTA-systemet inte
används.
nSituationer som är olämpliga för
LTA-systemet
I följande situationer ska du stänga av
systemet med LTA-knappen. I annat
fall kan det leda till en olyckshändelse
som kan resultera i svåra eller livsho-
tande skador.
lBilen körs på underlag som är halt på
grund av regn, snö, köldgrader, etc.
lBilen körs på snötäckt väg.
lVita (gula) körfältsmarkeringar är
svåra att se på grund av regn, snö,
dimma, damm, etc.
lBilen körs på tillfälligt eller begränsat
körfält på grund av byggnadsarbete.
lBilen körs i ett byggnationsområde.
lReservhjul, snökedjor etc., är mon-
terade.
OM12P55SE.book Page 232 Thursday, November 12, 2020 5:14 PM

233
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
VARNING
lOm däcken är mycket slitna eller
om lufttrycket i däcken är lågt.
lOm andra däck än de som specifi-
ceras är monterade på bilen.
lBilen körs i körfält som inte är på
motorväg.
lOm du kör med släp, eller vid bärg-
ning i nödsituationer
nUndvik funktionsstörning i
LTA-systemet och att det
används av misstag
lGör inga anpassningar av strålkas-
tarna och placera inga dekaler på
strålkastarnas yta.
lGör ingen ändring i bilens fjädring.
Om delar behöver bytas i hjulupp-
hängningen ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot
svarande kvalifi-
kationer och utrustning.
lMontera eller placera inga föremål på
motorhuv eller grill. Montera inte hel-
ler grillskydd (viltskydd eller dylikt).
lOm vindrutan måste repareras ska du
kontakta en auktoriserad Toyota-åter-
försäljare eller To yota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
nFörhållanden då funktionen
eventuellt inte alltid fungerar på
rätt sätt
I följande situationer fungerar eventu-
ellt inte funktionerna på rätt sätt och
bilen kan avvika från körfältet. Kör
säkert genom att alltid vara uppmärk-
sam på omgivningen och använd rat-
ten för att korrigera bilens riktning
utan att du enbart fö rlitar dig på funk-
tionerna.
lNär uppföljningskörningen visas
( sid. 237) och det framförva-
rande fordonet byter fil. (Din bil kan
eventuellt följa det framförvarande
fordonet och också byta fil.)
lNär uppföljningskörningen visas
( sid. 237) och det framförva-
rande fordonet kränger. (Din bil kan
eventuellt kränga på samma sätt
och avvika från körfältet.)
lNär uppföljningskörningen visas
( sid. 237) och det framförva-
rande fordonet avviker från sitt kör-
fält. (Din bil kan eventuellt följa det
framförvarande fordonet och också
byta fil.)
lNär uppföljningskörningen visas
( sid. 237) och det framförva-
rande fordonet körs extremt nära
vänstra/högra körfältslinjen. (Din bil
kan eventuellt följa det framförva-
rande fordonet och också byta fil.)
lBilen körs i en snäv kurva.
OM12P55SE.book Page 233 Thursday, November 12, 2020 5:14 PM

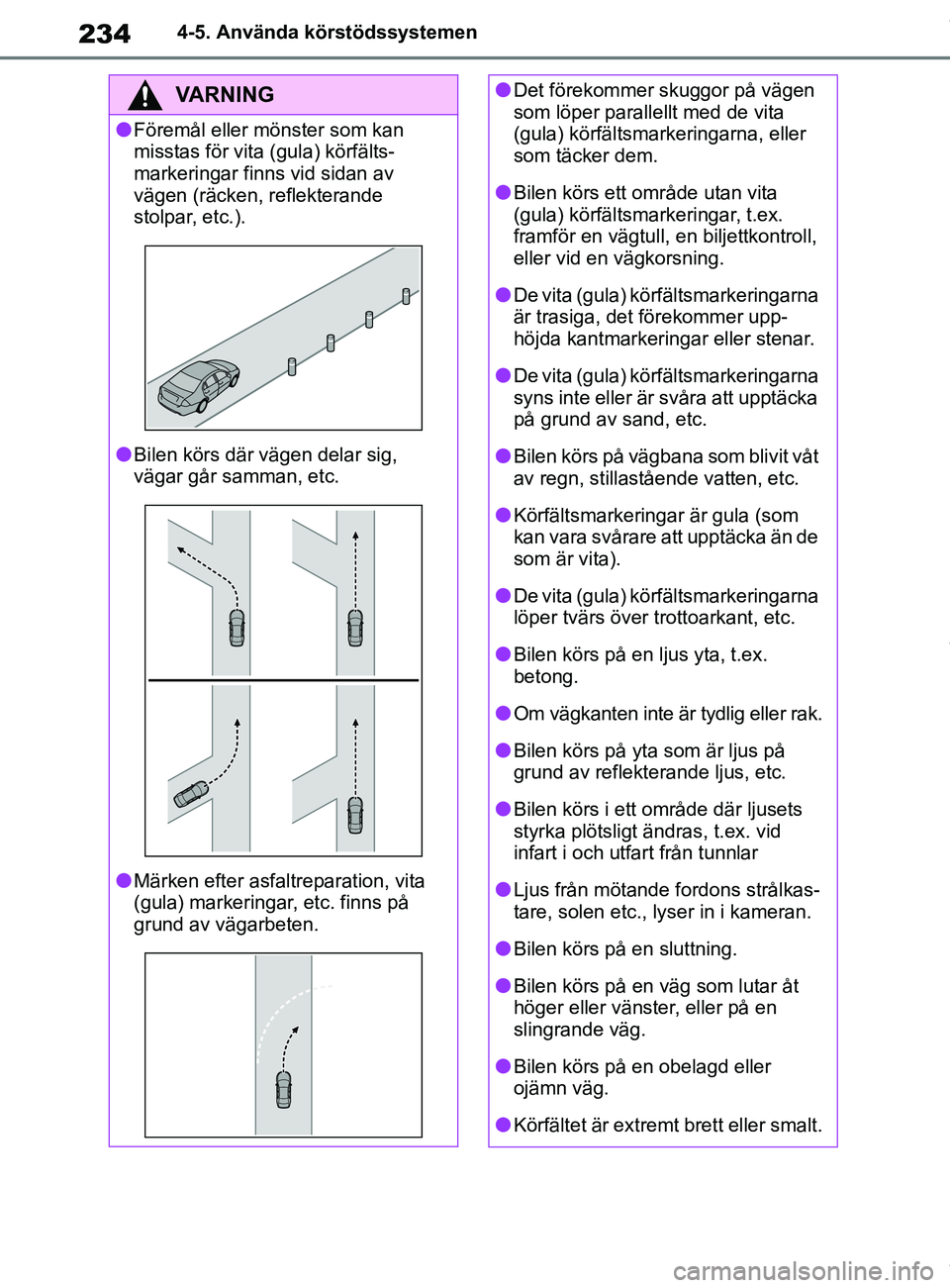

234
OM12L35SE4-5. Använda körstödssystemen
VARNING
lFöremål eller mönster som kan
misstas för vita (gula) körfälts-
markeringar finns vid sidan av
vägen (räcken, reflekterande
stolpar, etc.).
lBilen körs där vägen delar sig,
vägar går samman, etc.
lMärken efter asfalt
reparation, vita
(gula) markeringar, etc. finns på
grund av vägarbeten.
lDet förekommer skuggor på vägen
som löper parallellt med de vita
(gula) körfältsmarkeringarna, eller
som täcker dem.
lBilen körs ett område utan vita
(gula) körfältsmarkeringar, t.ex.
framför en vägtull, en biljettkontroll,
eller vid en vägkorsning.
lDe vita (gula) körfältsmarkeringarna
är trasiga, det förekommer upp-
höjda kantmarkeringar eller stenar.
lDe vita (gula) körfältsmarkeringarna
syns inte eller är svåra att upptäcka
på grund av sand, etc.
lBilen körs på vägbana som blivit våt
av regn, stillastående vatten, etc.
lKörfältsmarkeringar är gula (som
kan vara svårare at t upptäcka än de
som är vita).
lDe vita (gula) körfältsmarkeringarna
löper tvärs över trottoarkant, etc.
lBilen körs på en ljus yta, t.ex.
betong.
lOm vägkanten inte är tydlig eller rak.
lBilen körs på yta som är ljus på
grund av reflekterande ljus, etc.
lBilen körs i ett område där ljusets
styrka plötsligt ändras, t.ex. vid
infart i och utfart från tunnlar
lLjus från mötande fordons strålkas-
tare, solen etc., lyser in i kameran.
lBilen körs på en sluttning.
lBilen körs på en väg som lutar åt
höger eller vänster, eller på en
slingrande väg.
lBilen körs på en obelagd eller
ojämn väg.
lKörfältet är extremt brett eller smalt.
OM12P55SE.book Page 234 Thursday, November 12, 2020 5:14 PM

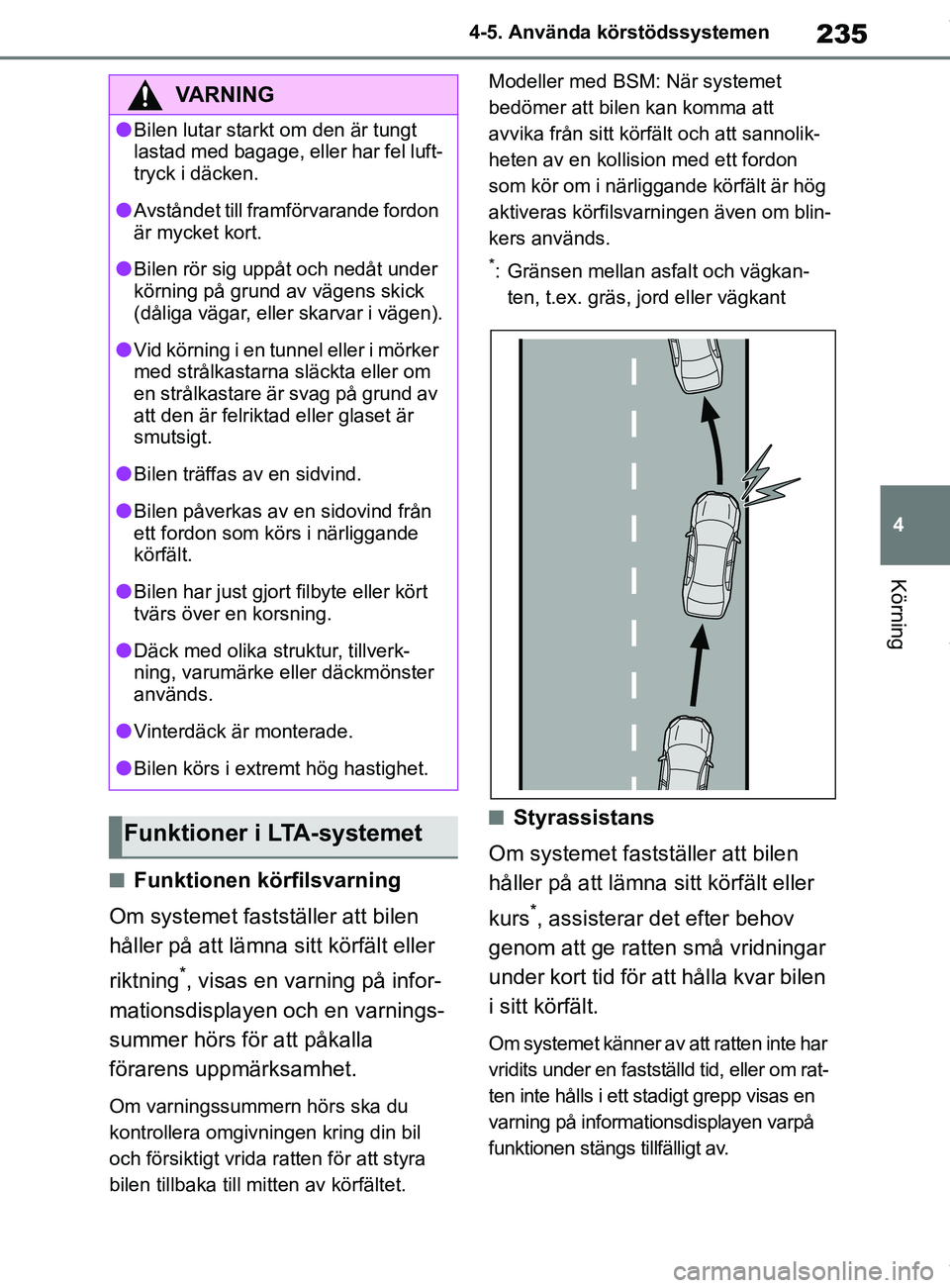

235
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
nFunktionen körfilsvarning
Om systemet fastställer att bilen
håller på att lämna sitt körfält eller
riktning
*, visas en varn ing på infor-
mationsdisplayen och en varnings-
summer hörs för att påkalla
förarens uppmärksamhet.
Om varningssummern hörs ska du
kontrollera omgivningen kring din bil
och försiktigt vrida ratten för att styra
bilen tillbaka till mitten av körfältet. Modeller med BSM: När systemet
bedömer att bilen kan komma att
avvika från sitt körfält och att sannolik-
heten av en kollision med ett fordon
som kör om i närliggande körfält är hög
aktiveras körfilsvarningen även om blin-
kers används.
*: Gränsen mellan asfalt och vägkan-
ten, t.ex. gräs, jord eller vägkant
nStyrassistans
Om systemet fastställer att bilen
håller på att lämna sitt körfält eller
kurs
*, assisterar det efter behov
genom att ge ratten små vridningar
under kort tid för att hålla kvar bilen
i sitt körfält.
Om systemet känner av att ratten inte har
vridits under en fastställd tid, eller om rat-
ten inte hålls i ett stadigt grepp visas en
varning på informationsdisplayen varpå
funktionen stängs tillfälligt av.
VARNING
lBilen lutar starkt om den är tungt
lastad med bagage, eller har fel luft-
tryck i däcken.
lAvståndet till framförvarande fordon
är mycket kort.
lBilen rör sig uppåt och nedåt under
körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
lVid körning i en tunnel eller i mörker
med strålkastarna släckta eller om
en strålkastare är svag på grund av
att den är felriktad eller glaset är
smutsigt.
lBilen träffas av en sidvind.
lBilen påverkas av en sidovind från
ett fordon som körs i närliggande
körfält.
lBilen har just gjort filbyte eller kört
tvärs över en korsning.
lDäck med olika stru ktur, tillverk-
ning, varumärke eller däckmönster
används.
lVinterdäck är monterade.
lBilen körs i extremt hög hastighet.
Funktioner i LTA-systemet
OM12P55SE.book Page 235 Thursday, November 12, 2020 5:14 PM

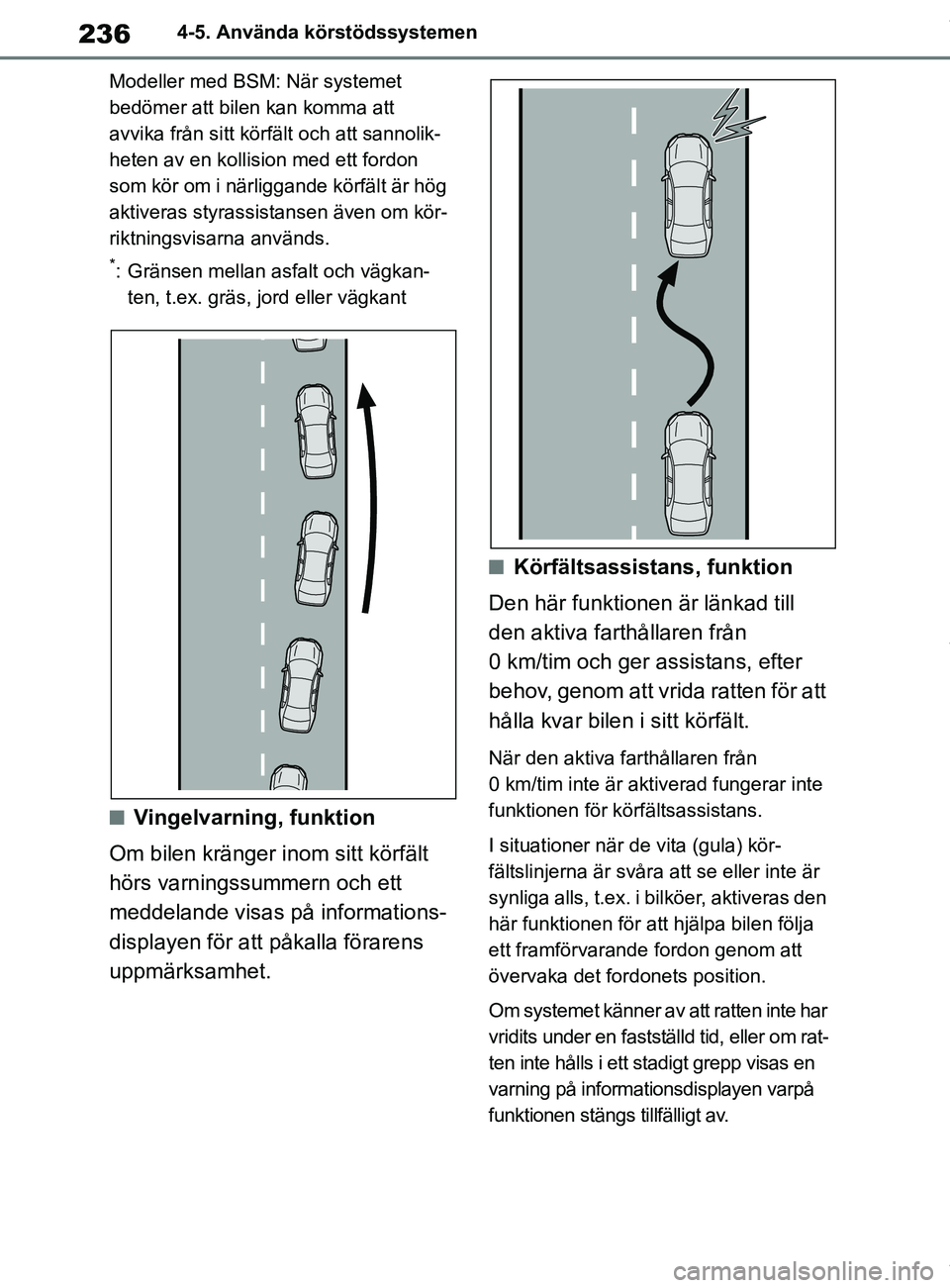

236
OM12L35SE4-5. Använda körstödssystemen
Modeller med BSM: När systemet
bedömer att bilen kan komma att
avvika från sitt körfält och att sannolik-
heten av en kollision med ett fordon
som kör om i närliggande körfält är hög
aktiveras styrassistansen även om kör-
riktningsvisarna används.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
nVingelvarning, funktion
Om bilen kränger inom sitt körfält
hörs varningssummern och ett
meddelande visas på informations-
displayen för att påkalla förarens
uppmärksamhet.
nKörfältsassistans, funktion
Den här funktionen är länkad till
den aktiva farthållaren från
0 km/tim och ger assistans, efter
behov, genom att vrida ratten för att
hålla kvar bilen i sitt körfält.
När den aktiva farthållaren från
0 km/tim inte är aktiverad fungerar inte
funktionen för körfältsassistans.
I situationer när de vita (gula) kör-
fältslinjerna är svåra att se eller inte är
synliga alls, t.ex. i bilköer, aktiveras den
här funktionen för att hjälpa bilen följa
ett framförvarande fordon genom att
övervaka det fordonets position.
Om systemet känner av att ratten inte har
vridits under en fastställd tid, eller om rat-
ten inte hålls i ett stadigt grepp visas en
varning på informationsdisplayen varpå
funktionen stängs tillfälligt av.
OM12P55SE.book Page 236 Thursday, November 12, 2020 5:14 PM

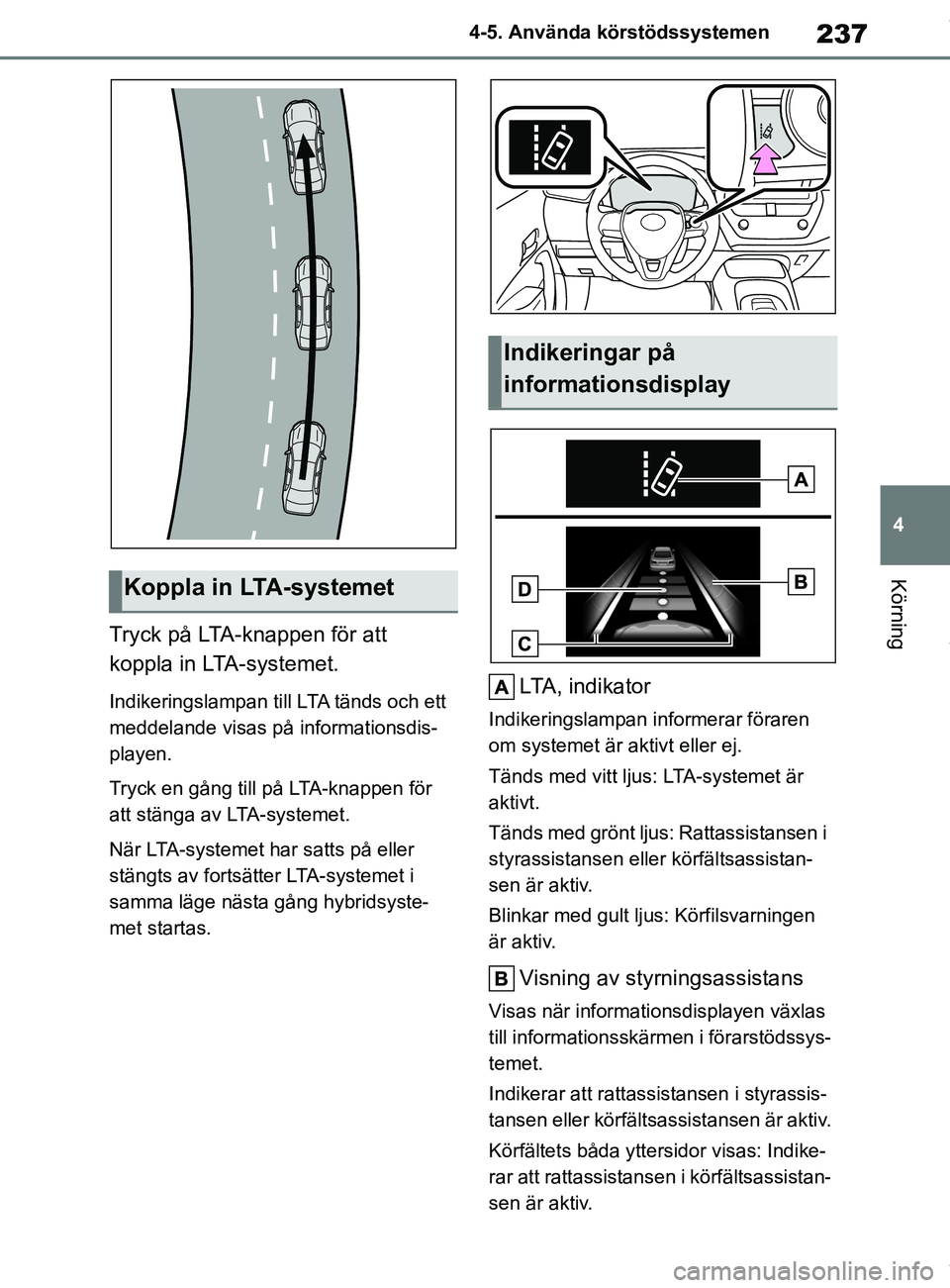

237
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
Tryck på LTA-knappen för att
koppla in LTA-systemet.
Indikeringslampan till LTA tänds och ett
meddelande visas på informationsdis-
playen.
Tryck en gång till på LTA-knappen för
att stänga av LTA-systemet.
När LTA-systemet har satts på eller
stängts av fortsä
tter LTA-systemet i
samma läge nästa gång hybridsyste-
met startas.LTA, indikator
Indikeringslampan informerar föraren
om systemet är aktivt eller ej.
Tänds med vitt ljus: LTA-systemet är
aktivt.
Tänds med grönt ljus: Rattassistansen i
styrassistansen eller körfältsassistan-
sen är aktiv.
Blinkar med gult ljus: Körfilsvarningen
är aktiv.
Visning av styrningsassistans
Visas när informationsdisplayen växlas
till informationsskärmen i förarstödssys-
temet.
Indikerar att rattassistansen i styrassis-
tansen eller körfältsassistansen är aktiv.
Körfältets båda ytters idor visas: Indike-
rar att rattassistansen i körfältsassistan-
sen är aktiv.
Koppla in LTA-systemet
Indikeringar på
informationsdisplay
OM12P55SE.book Page 237 Thursday, November 12, 2020 5:14 PM

238
OM12L35SE4-5. Använda körstödssystemen
Körfältets ena ytters ida visas: Indikerar
att rattassistansen i styrassistansfunk-
tionen är aktiv.
Körfältets båda yttersidor blinkar: Upp-
märksammar föraren på att en åtgärd
krävs för att stanna kvar i mitten av
körfältet (körfältsassistans).
Funktionen körfilsvarning, dis-
play
Visas när informationsdisplayen växlas
till informationsskä rmen i förarstödssys-
temet.
Ytan innanför visade linjer är vit
Indikerar att systemet känner av
vita (gula) linjer eller en riktning
*.
Om bilen lämnar si tt körfält blinkar
de vita linjerna, som visas på sidan
av bilen, med gult sken.
Ytan innanför visade linjer är
svart
Indikerar att systemet inte kan
känna av vita (gula) linjer, eller en
riktning* eller att det är tillfälligt
avstängt.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
Visning av uppföljningskörning
Visas när informationsdisplayen växlas
till informationsskärmen i förarstödssys-
temet.
Indikerar att styra ssistansen i körfält-
sassistansen är aktiv genom att den
övervakar det framförvarande fordonets
position.
När uppföljningskörningen visas, om
det framförvarande fordonet rör sig kan
din bil röra sig på samma sätt. Var alltid
uppmärksam på din omgivning och
använd ratten när det behövs för att
korrigera kursen fö r bilen och säker-
ställa säkerheten.
nDriftsvillkor för respektive funktion
lFunktionen körfilsvarning
Den här funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls.
• LTA är påslagen.
• Bilens hastighet är minst cirka 50 km/tim.
*1
OM12P55SE.book Page 238 Thursday, November 12, 2020 5:14 PM
