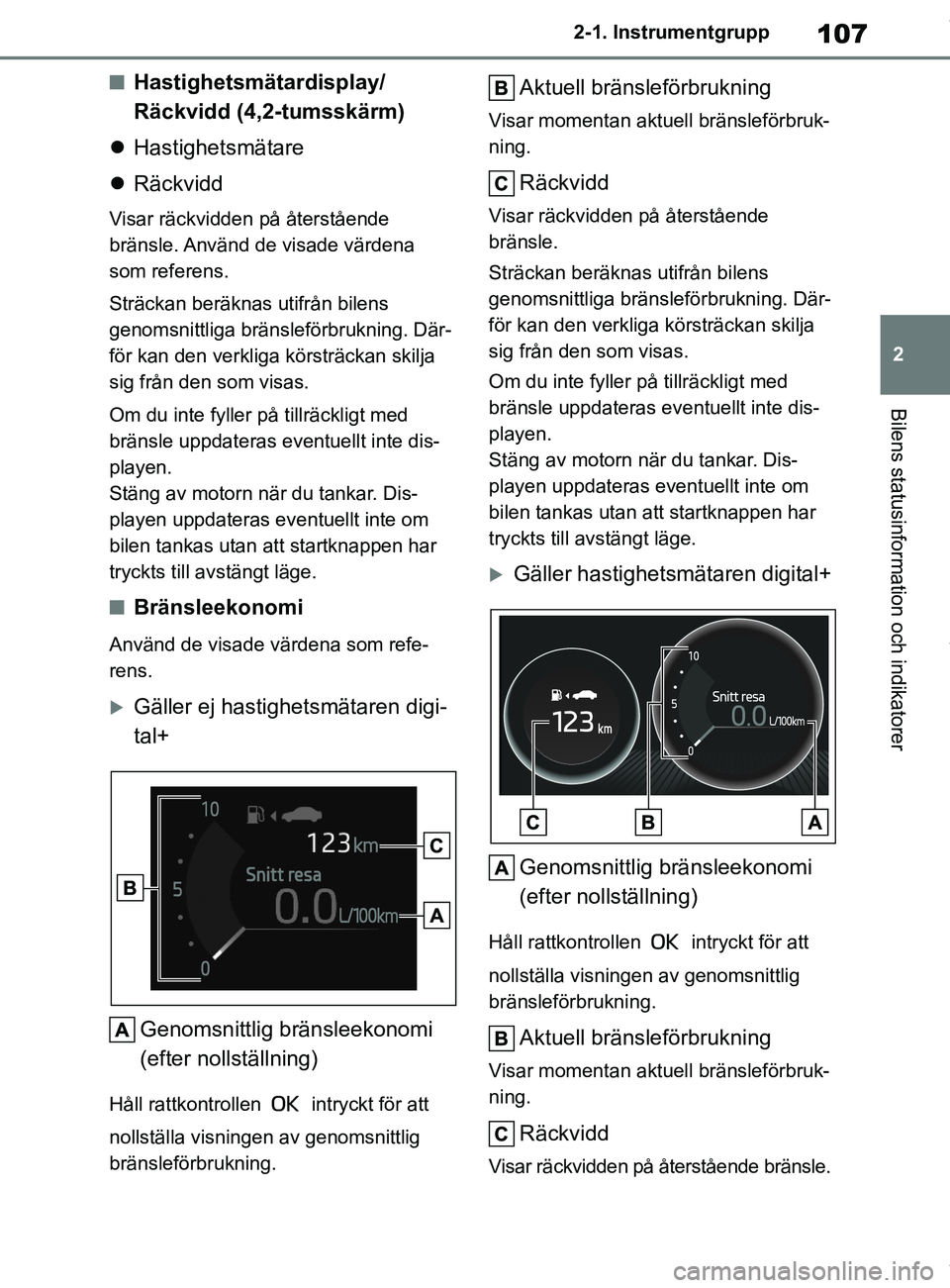

107
2
OM12L35SE 2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
nHastighetsmätardisplay/
Räckvidd (4,2-tumsskärm)
 Hastighetsmätare
 Räckvidd
Visar räckvidden på återstående
bränsle. Använd de visade värdena
som referens.
Sträckan beräknas utifrån bilens
genomsnittliga bränsleförbrukning. Där-
för kan den verkliga körsträckan skilja
sig från den som visas.
Om du inte fyller på tillräckligt med
bränsle uppdateras eventuellt inte dis-
playen.
Stäng av motorn när du tankar. Dis-
playen uppdateras eventuellt inte om
bilen tankas utan att startknappen har
tryckts till avstängt läge.
nBränsleekonomi
Använd de visade värdena som refe-
rens.
Gäller ej hastighetsmätaren digi-
tal+
Genomsnittlig bränsleekonomi
(efter nollställning)
Håll rattkontrollen intryckt för att
nollställa visningen av genomsnittlig
bränsleförbrukning.
Aktuell bränsleförbrukning
Visar momentan aktuell bränsleförbruk-
ning.
Räckvidd
Visar räckvidden på återstående
bränsle.
Sträckan beräknas utifrån bilens
genomsnittliga bränsleförbrukning. Där-
för kan den verkliga körsträckan skilja
sig från den som visas.
Om du inte fyller på tillräckligt med
bränsle uppdateras eventuellt inte dis-
playen.
Stäng av motorn när du tankar. Dis-
playen uppdateras eventuellt inte om
bilen tankas utan att startknappen har
tryckts till avstängt läge.
Gäller hastighetsmätaren digital+
Genomsnittlig bränsleekonomi
(efter nollställning)
Håll rattkontrollen intryckt för att
nollställa visningen av genomsnittlig
bränsleförbrukning.
Aktuell bränsleförbrukning
Visar momentan aktuell bränsleförbruk-
ning.
Räckvidd
Visar räckvidden på återstående bränsle.
OM12P55SE.book Page 107 Thursday, November 12, 2020 5:14 PM

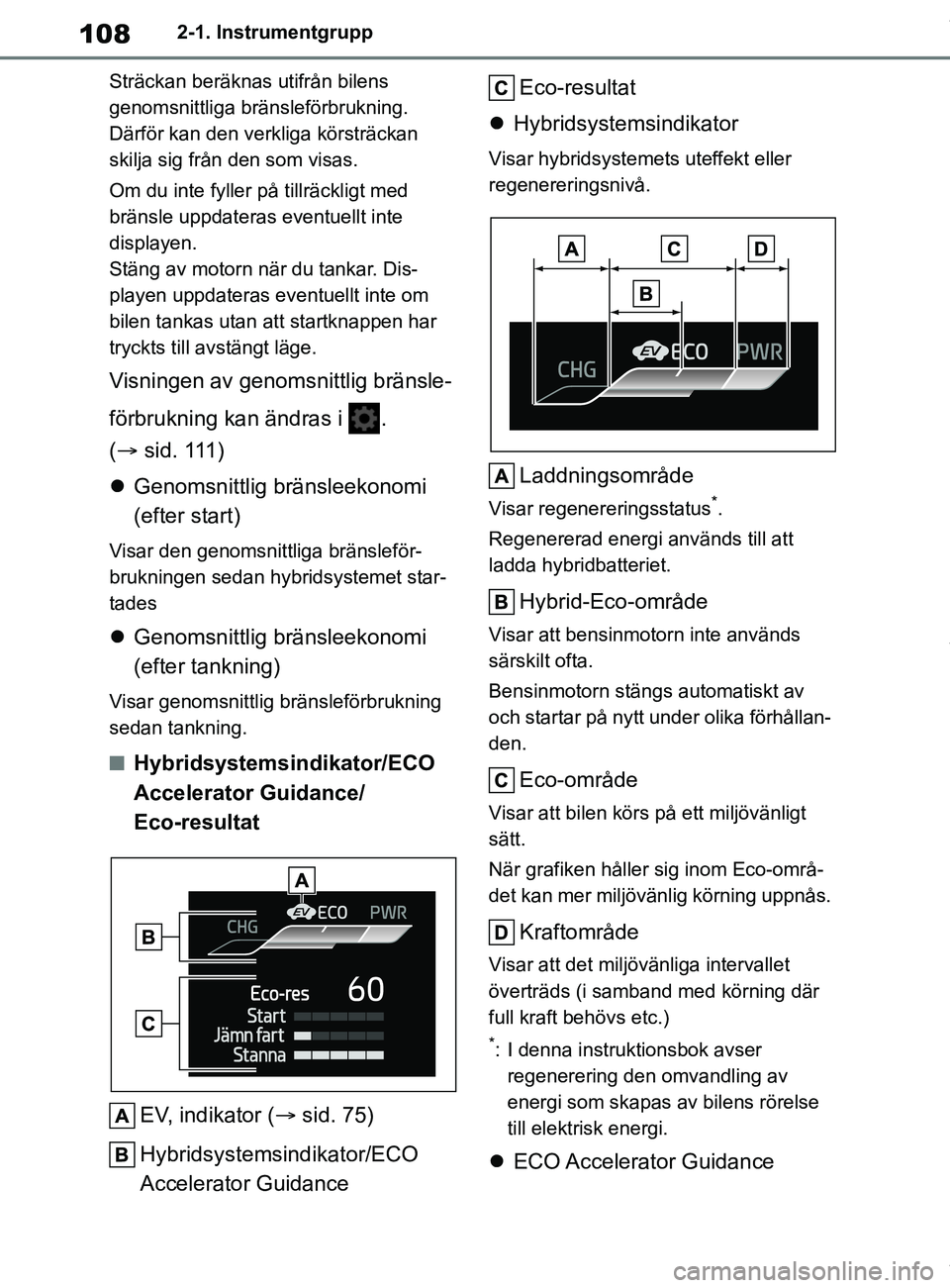

108
OM12L35SE2-1. Instrumentgrupp
Sträckan beräknas utifrån bilens
genomsnittliga brän sleförbrukning.
Därför kan den verkliga körsträckan
skilja sig från den som visas.
Om du inte fyller på tillräckligt med
bränsle uppdateras eventuellt inte
displayen.
Stäng av motorn när du tankar. Dis-
playen uppdateras eventuellt inte om
bilen tankas utan att startknappen har
tryckts till avstängt läge.
Visningen av genomsnittlig bränsle-
förbrukning kan ändras i .
(  sid. 111)
 Genomsnittlig bränsleekonomi
(efter start)
Visar den genomsnittliga bränsleför-
brukningen sedan hybridsystemet star-
tades
Genomsnittlig bränsleekonomi
(efter tankning)
Visar genomsnittlig bränsleförbrukning
sedan tankning.
nHybridsystemsindikator/ECO
Accelerator Guidance/
Eco-resultat
EV, indikator ( sid. 75)
Hybridsystemsindikator/ECO
Accelerator Guidance Eco-resultat
 Hybridsystemsindikator
Visar hybridsystemets uteffekt eller
regenereringsnivå.
Laddningsområde
Visar regenereringsstatus*.
Regenererad energi används till att
ladda hybridbatteriet.
Hybrid-Eco-område
Visar att bensinmotorn inte används
särskilt ofta.
Bensinmotorn stängs automatiskt av
och startar på nytt under olika förhållan-
den.
Eco-område
Visar att bilen körs på ett miljövänligt
sätt.
När grafiken håller sig inom Eco-områ-
det kan mer miljövänlig körning uppnås.
Kraftområde
Visar att det miljövänliga intervallet
överträds (i samband med körning där
full kraft behövs etc.)
*: I denna instruktionsbok avser regenerering den omvandling av
energi som skapas av bilens rörelse
till elektrisk energi.
 ECO Accelerator Guidance
OM12P55SE.book Page 108 Thursday, November 12, 2020 5:14 PM

110
OM12L35SE2-1. Instrumentgrupp
nEV-förhållande/
EV-körningsförhållande
Förfluten tid sedan start
Visar den förflutna tiden sedan hybrid-
systemet startades.*
EV-körförhållande efter start
Visar EV-körning i procent sedan
hybridsystemet startades.*
*
: Det nollställs varje gång hybrid- systemet stängs av.
nHybridsystemets indikator visas
när
Hybridsystemets indikator visas i föl-
jande situationer:
l”READY”-indikatorn tänds.
lVäxelspaken är i läge D, B eller S.
nECO Accelerator Guidance/
Eco-resultat kan inte användas när
ECO Accelerator Guidance/Eco-resultat
kan inte användas i följande situationer:
lHybridsystemsindikatorn aktiveras inte.
lBilen körs med farthållaren aktiverad
(i förekommande fall) eller med den
aktiva farthållaren med radar från
0 km/tim aktiverad (i förekommande
fall).
nInformation relaterad till förar-
stödssystem
Välj för att visa driftsstatus för föl-
jande system:
 LTA (Linjeavkännare) (i förekom-
mande fall) ( sid. 232)
 Farthållare (i förekommande fall)
( sid. 252)
 Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
( sid. 241)
nDisplay länkad till navigations-
systemet (i förekommande fall)
Välj för att visa följande information
som är länkad till navigationssyste-
met:
 Ruttvägledning till resmålet
 Visning av kompass (färdriktning
uppåt), display
nRuttvägledning till resmålet,
display
När displayen för ruttvägledning till res-
målet är aktiverad på vindrutedisplayen
visas den inte på informationsdisplayen.
( sid. 115)
Display för information
relaterad till
förarstödssystem
OM12P55SE.book Page 110 Thursday, November 12, 2020 5:14 PM

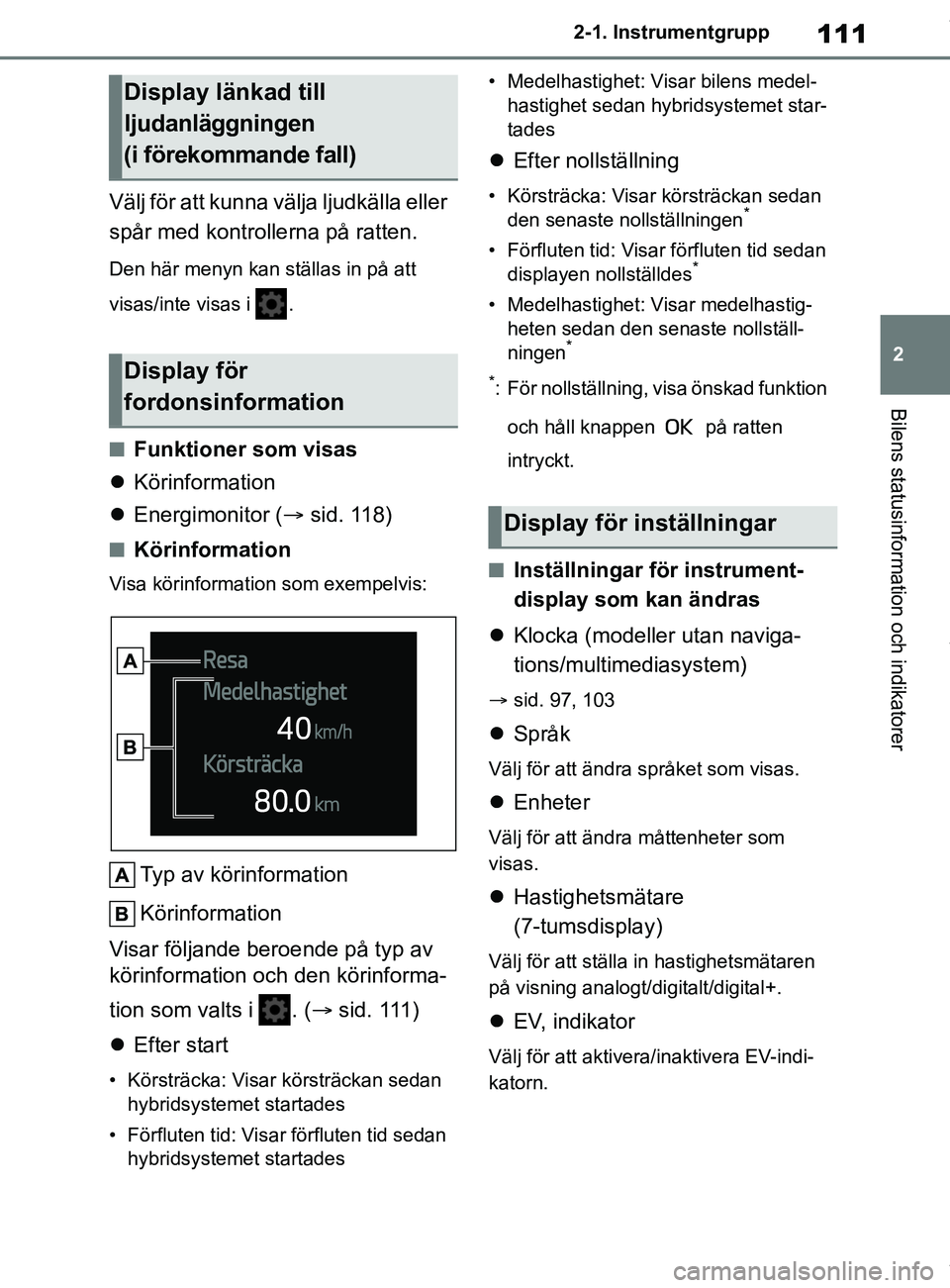

111
2
OM12L35SE 2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
Välj för att kunna välja ljudkälla eller
spår med kontrollerna på ratten.
Den här menyn kan ställas in på att
visas/inte visas i .
nFunktioner som visas
 Körinformation
 Energimonitor ( sid. 118)
nKörinformation
Visa körinformation som exempelvis:
Typ av körinformation
Körinformation
Visar följande beroende på typ av
körinformation och den körinforma-
tion som valts i . ( s i d . 111 )
 Efter start
• Körsträcka: Visar körsträckan sedan
hybridsystemet startades
• Förfluten tid: Visar förfluten tid sedan hybridsystemet startades • Medelhastighet: Visar bilens medel-
hastighet sedan hybridsystemet star-
tades
 Efter nollställning
• Körsträcka: Visar körsträckan sedan
den senaste nollställningen*
• Förfluten tid: Visar förfluten tid sedan displayen nollställdes*
• Medelhastighet: Visar medelhastig-
heten sedan den senaste nollställ-
ningen
*
*
: För nollställning, visa önskad funktion och håll knappen på ratten
intryckt.
nInställningar för instrument-
display som kan ändras
 Klocka (modeller utan naviga-
tions/multimediasystem)
 sid. 97, 103
Språk
Välj för att ändra språket som visas.
Enheter
Välj för att ändra måttenheter som
visas.
Hastighetsmätare
(7-tumsdisplay)
Välj för att ställa in hastighetsmätaren
på visning analogt/digitalt/digital+.
EV, indikator
Välj för att aktivera/inaktivera EV-indi-
katorn.
Display länkad till
ljudanläggningen
(i förekommande fall)
Display för
fordonsinformation
Display för inställningar
OM12P55SE.book Page 111 Thursday, November 12, 2020 5:14 PM

112
OM12L35SE2-1. Instrumentgrupp

Välj för att ändra innehållet som visas
för följande:
• Hybridsystemindikator
Välj för att visa/inte
visa Eco Accelera-
tor Guidance. ( sid. 108)
• Bränsleförbrukn ing, display
Välj för att ändra visningen av genom-
snittlig bränsleförbrukning mellan efter
start/efter nollställning. ( sid. 107)
 (i förekommande fall)
Välj för att visa/inte visa ljudanlägg-
ningslänkad display.

Välj för att ändra innehållet som visas
för följande:
• Information på displayen
Välj för att visa/inte visa Eco Accelera-
tor Guidance. ( sid. 118)
• Körinfotyp
Välj för att ändra displayen för typ av
körinformation mellan efter start/efter
nollställning.
• Körinformation
Välj från följande för att ställa in körin-
formationdisplayens första och andra
poster: genomsnittlig körhastighet/
körsträcka/förfluten tid.
 Resultat för aktuell färd, display
Välj för att ändra visad information om
den aktuella färden uppmätt från när
hybridsystemet start ades tills det stäng-
des av, mellan körinformation/eco-resul-
tat. (Informationen visas tillfälligt när
hybridsystemet stängs av.)
 Popup-display
Välj för att aktivera/inaktivera snabb-
meddelanden för varje relevant system.
Informationsdisplayen avstängd
(när den analoga/digitala hastig-
hetsmätaren visas)
Välj för att stänga av informationsdis-
playen.
Tryck på någon av följande rattkontrol-
ler för att sätta på informationsdis-
playen igen.
//// /.
Analog klocka (när hastighets-
mätaren digital+ visas) (i före-
kommande fall)
Visa analog klocka.
Tryck på någon av följande rattkontrol-
ler för att sätta på informationsdis-
playen igen.
//// /.
Standardinställning
Välj för att nollställa inställningarna för
kontrollerna på ratten till standardin-
ställning.
nBilens funktioner och inställ-
ningar som kan ändras
 sid. 544
nAvstängning av inställningsdisplay
lVissa inställningar kan inte ändras
under körning. Parkera bilen på en
säker plats när inställningarna ändras.
lOm ett varningsmeddelande visas
kan inställning sskärmens funktion
upphöra.
OM12P55SE.book Page 112 Thursday, November 12, 2020 5:14 PM

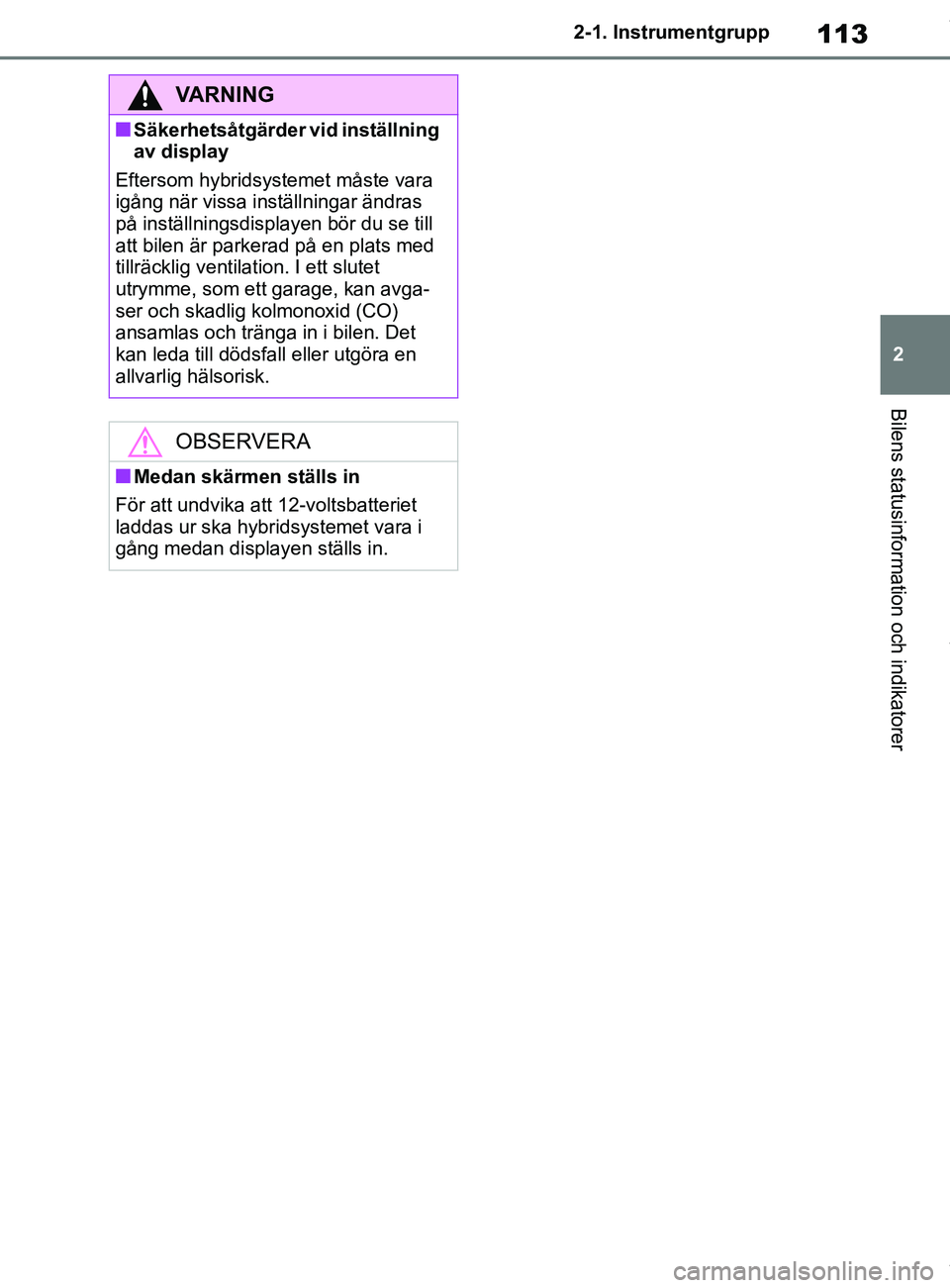

113
2
OM12L35SE 2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
VARNING
nSäkerhetsåtgärder vid inställning
av display
Eftersom hybridsystemet måste vara
igång när vissa inställningar ändras
på inställningsdisplayen bör du se till
att bilen är parkerad på en plats med
tillräcklig ventilation. I ett slutet
utrymme, som ett garage, kan avga-
ser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det
kan leda till dödsfall eller utgöra en
allvarlig hälsorisk.
OBSERVERA
nMedan skärmen ställs in
För att undvika att 12-voltsbatteriet
laddas ur ska hybridsystemet vara i
gång medan displayen ställs in.
OM12P55SE.book Page 113 Thursday, November 12, 2020 5:14 PM

114
OM12L35SE2-1. Instrumentgrupp
*: i förekommande fall
Illustrationer som används i den här texten är avsedda som exempel och kan skilja
sig från bilden som visa s på vindrutedisplayen.
Status för förarstödssystem/yta fö r navigationssystemslänkad visning
(i förekommande fall) ( sid. 116)
Visning av växelläge/RSA (Vägskyltsigenkänning), (i förekommande
fall) ( sid. 188, 191, 257)
Bilens hastighet
Hybridsystemets indikator/varvräknare/utetemperatur ( sid. 117)
nVindrutedisplayen aktiveras när
Startknappen är i tändningsläge.
nVid användning av vindrutedis-
playen
Vindrutedisplayen kan verka mörk eller
svår att se när du har solglasögon på
dig, särskilt polariserade solglasögon.
Justera ljusstyrka n på vindrutedis-
playen eller ta av dig solglasögonen.
nVisning av gatunamn (modeller
med navigationssystem)
Endast gatunamn som är inkluderade i
kartdata visas.
Vindrutedisplay*
Vindrutedisplayen visar en rad körrelaterad information samt
driftsstatus för förarstödssystemen på vindrutan.
Systemkomponenter
OM12P55SE.book Page 114 Thursday, November 12, 2020 5:14 PM

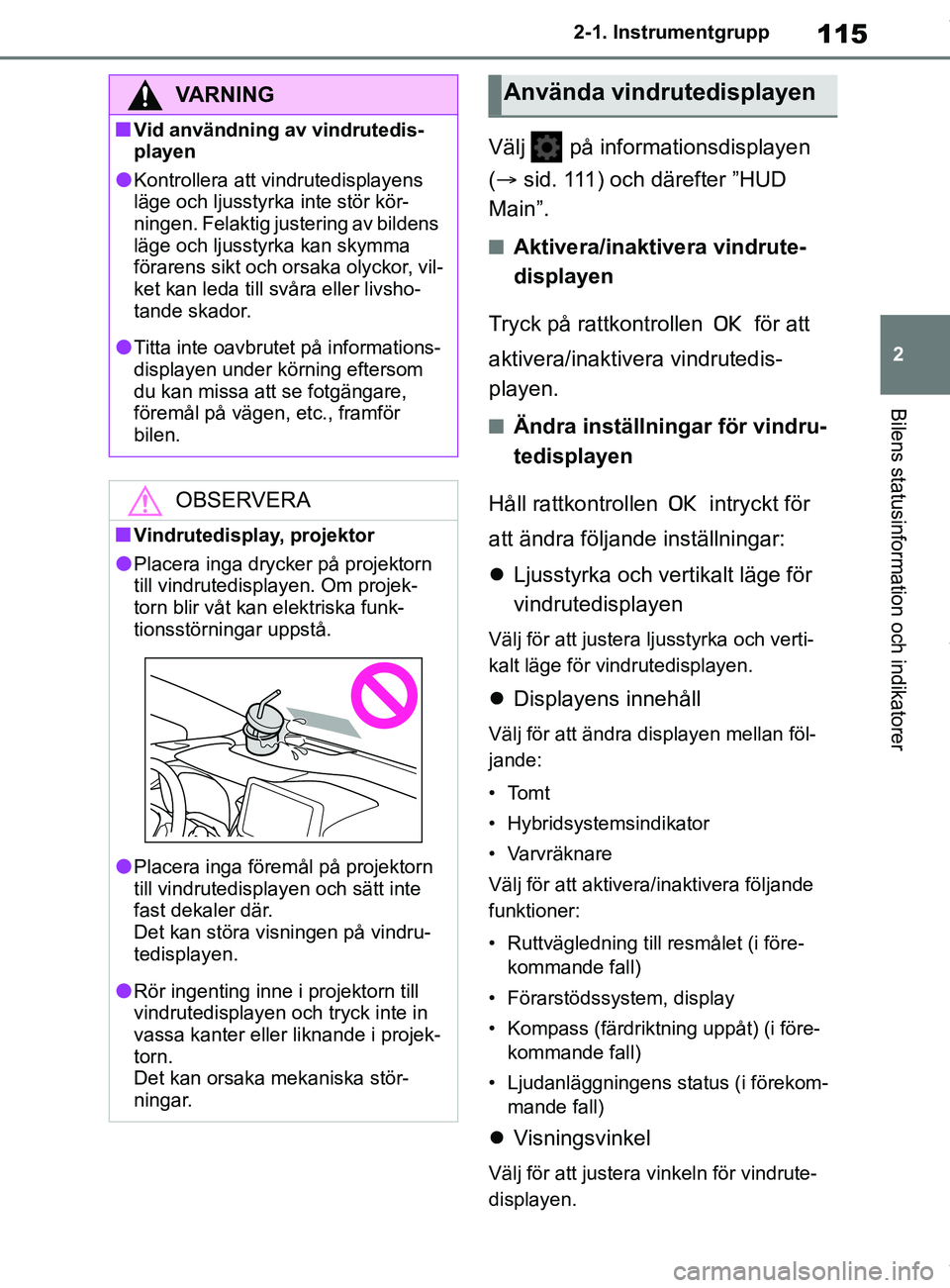

115
2
OM12L35SE 2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
Välj på informationsdisplayen
(
 sid. 111) och därefter ”HUD
Main”.
nAktivera/inaktivera vindrute-
displayen
Tryck på rattkontrollen för att
aktivera/inaktivera vindrutedis-
playen.
nÄndra inställningar för vindru-
tedisplayen
Håll rattkontrollen intryckt för
att ändra följande inställningar:
 Ljusstyrka och vertikalt läge för
vindrutedisplayen
Välj för att justera ljusstyrka och verti-
kalt läge för vi ndrutedisplayen.
Displayens innehåll
Välj för att ändra displayen mellan föl-
jande:
•Tomt
• Hybridsystemsindikator
• Varvräknare
Välj för att aktivera/inaktivera följande
funktioner:
• Ruttvägledning till resmålet (i före-
kommande fall)
• Förarstödssystem, display
• Kompass (färdriktning uppåt) (i före- kommande fall)
• Ljudanläggningens status (i förekom- mande fall)
 Visningsvinkel
Välj för att justera vinkeln för vindrute-
displayen.
VARNING
nVid användning av vindrutedis-
playen
lKontrollera att vindrutedisplayens
läge och ljusstyrka inte stör kör-
ningen. Felaktig justering av bildens
läge och ljusstyrka kan skymma
förarens sikt och orsaka olyckor, vil-
ket kan leda till svåra eller livsho-
tande skador.
lTitta inte oavbrutet på informations-
displayen under körning eftersom
du kan missa att se fotgängare,
föremål på vägen, etc., framför
bilen.
OBSERVERA
nVindrutedisplay, projektor
lPlacera inga drycker på projektorn
till vindrutedisplayen. Om projek-
torn blir våt kan elektriska funk-
tionsstörningar uppstå.
lPlacera inga föremål på projektorn
till vindrutedisplayen och sätt inte
fast dekaler där.
Det kan störa visningen på vindru-
tedisplayen.
lRör ingenting inne i projektorn till
vindrutedisplayen och tryck inte in
vassa kanter eller liknande i projek-
torn.
Det kan orsaka mekaniska stör-
ningar.
Använda vindrutedisplayen
OM12P55SE.book Page 115 Thursday, November 12, 2020 5:14 PM

116
OM12L35SE2-1. Instrumentgrupp
nAktivera/inaktivera vindrutedis-
playen
Om vindrutedisplayen är inaktiverad för-
blir den inaktiverad när startknappen
trycks till avstängt lä ge och därefter till
tändningsläge.
nDisplayens ljusstyrka
Ljusstyrkan för vind rutedisplayen kan
justeras på på informationsdis-
playen. Den justeras även automatiskt i
enlighet med ljusstyrkan i omgivningen.
nFörarstödssystemets status,
display
Visa driftsstatus för följande sys-
tem: 
Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
( sid. 241)
 LTA (Linjeavkännare) (i förekom-
mande fall) ( sid. 232)
Uppgifter om innehåll som visas på
vindrutedisplayen kan variera från det
som visas på informationsdisplayen. Se
beskrivningen till re spektive system för
ytterligare information.
nVisningsyta länkad till naviga-
tionssystem (i förekommande
fall)
Visar följande funktioner som är
länkade till navigationssystemet:
 Gatunamn
 Ruttvägledning till resmålet
 Kompass (färdriktning uppåt)
Snabbmeddelanden för följande
system visas när det är lämpligt:
nFörarstödssystem
Visar varning/förslag/rekommenda-
tion eller driftsstatus för ett visst
system.
 PCS (Aktivt krockskyddssystem)
(i förekommande fall)
( sid. 224)
 Toyota parkeringssensor (i före-
kommande fall) ( sid. 266)
 PKSB (Intelligent autobroms)
(i förekommande fall)
(  sid. 279)
 Bromsprioriteringssystem
( sid. 168)
VARNING
nFörsiktighet vid inställningar för
vindrutedisplayen
Eftersom hybridsystemet måste vara
igång när vissa inställningar ändras
på inställningsdisplayen bör du se till
att bilen är parkerad på en plats med
tillräcklig ventilation. I ett slutet
utrymme, som ett garage, kan avga-
ser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det
kan leda till dödsfall eller utgöra en
allvarlig hälsorisk.
OBSERVERA
nÄndra inställningar för vindrute-
displayen
För att förhindra att 12-voltsbatteriet
laddas ur ska hybridsystemet vara
igång medan du utför inställningarna
för vindrutedisplayen.
Status för förarstödssystem/
yta för navigationssystems-
länkad visning
(i förekommande fall)
Snabbmeddelande
OM12P55SE.book Page 116 Thursday, November 12, 2020 5:14 PM

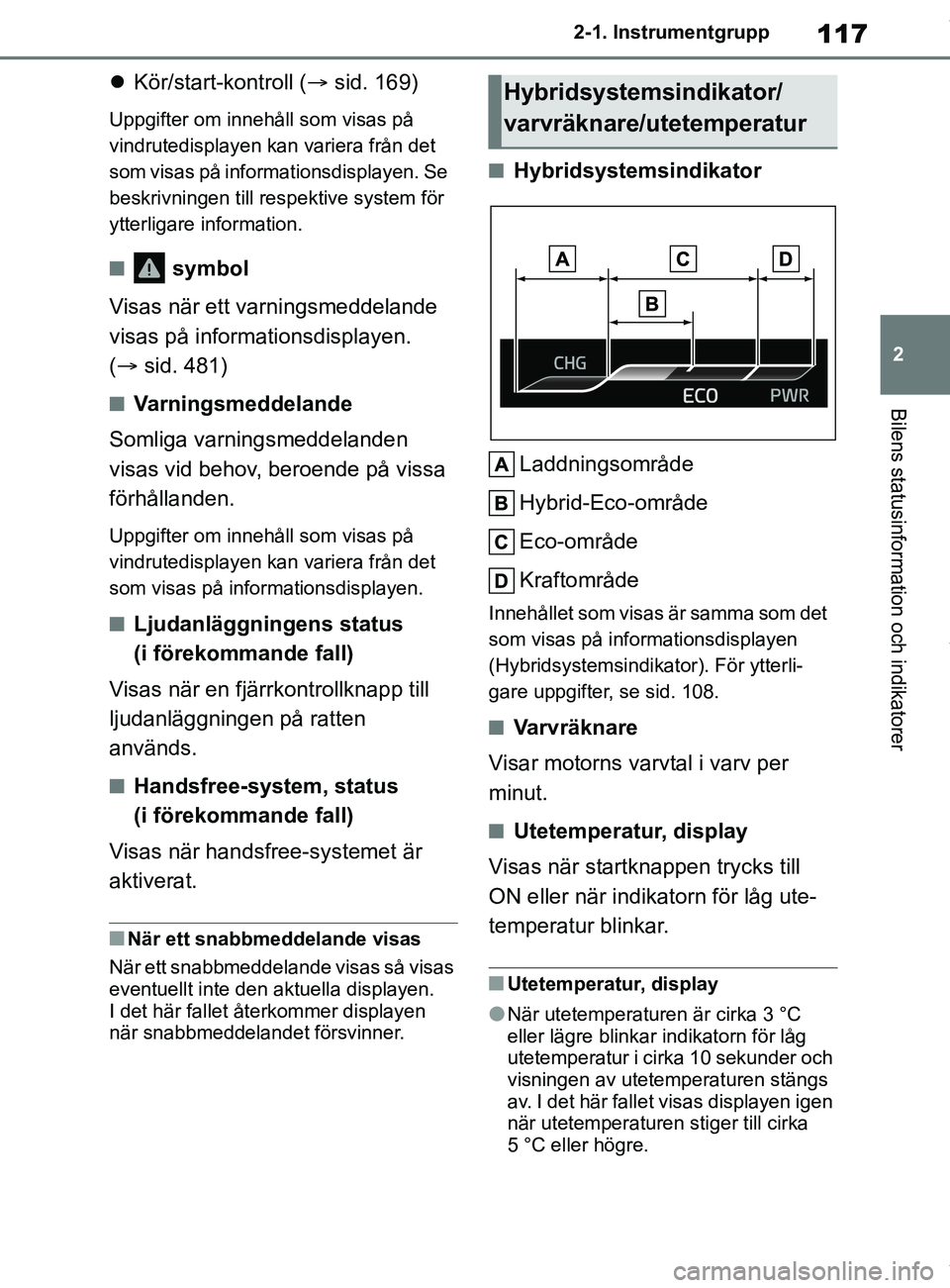

117
2
OM12L35SE 2-1. Instrumentgrupp
Bilens statusinformation och indikatorer

Kör/start-kontroll ( sid. 169)
Uppgifter om innehåll som visas på
vindrutedisplayen kan variera från det
som visas på informationsdisplayen. Se
beskrivningen till re spektive system för
ytterligare information.
n symbol
Visas när ett varningsmeddelande
visas på informationsdisplayen.
(  sid. 481)
nVarningsmeddelande
Somliga varningsmeddelanden
visas vid behov, beroende på vissa
förhållanden.
Uppgifter om innehåll som visas på
vindrutedisplayen kan variera från det
som visas på info rmationsdisplayen.
nLjudanläggningens status
(i förekommande fall)
Visas när en fjärrkontrollknapp till
ljudanläggningen på ratten
används.
nHandsfree-system, status
(i förekommande fall)
Visas när handsfree-systemet är
aktiverat.
nNär ett snabbmeddelande visas
När ett snabbmeddelande visas så visas
eventuellt inte den ak tuella displayen.
I det här fallet återkommer displayen
när snabbmeddelandet försvinner.
nHybridsystemsindikator
Laddningsområde
Hybrid-Eco-område
Eco-område
Kraftområde
Innehållet som visas är samma som det
som visas på informationsdisplayen
(Hybridsystemsindika tor). För ytterli-
gare uppgifter, se sid. 108.
nVa rv r ä k n a r e
Visar motorns varvtal i varv per
minut.
nUtetemperatur, display
Visas när startknappen trycks till
ON eller när indikatorn för låg ute-
temperatur blinkar.
nUtetemperatur, display
lNär utetemperaturen är cirka 3 °C
eller lägre blinkar indikatorn för låg
utetemperatur i cirk a 10 sekunder och
visningen av utetemperaturen stängs
av. I det här fallet visas displayen igen
när utetemperaturen stiger till cirka
5 °C eller högre.
Hybridsystemsindikator/
varvräknare/utetemperatur
OM12P55SE.book Page 117 Thursday, November 12, 2020 5:14 PM
