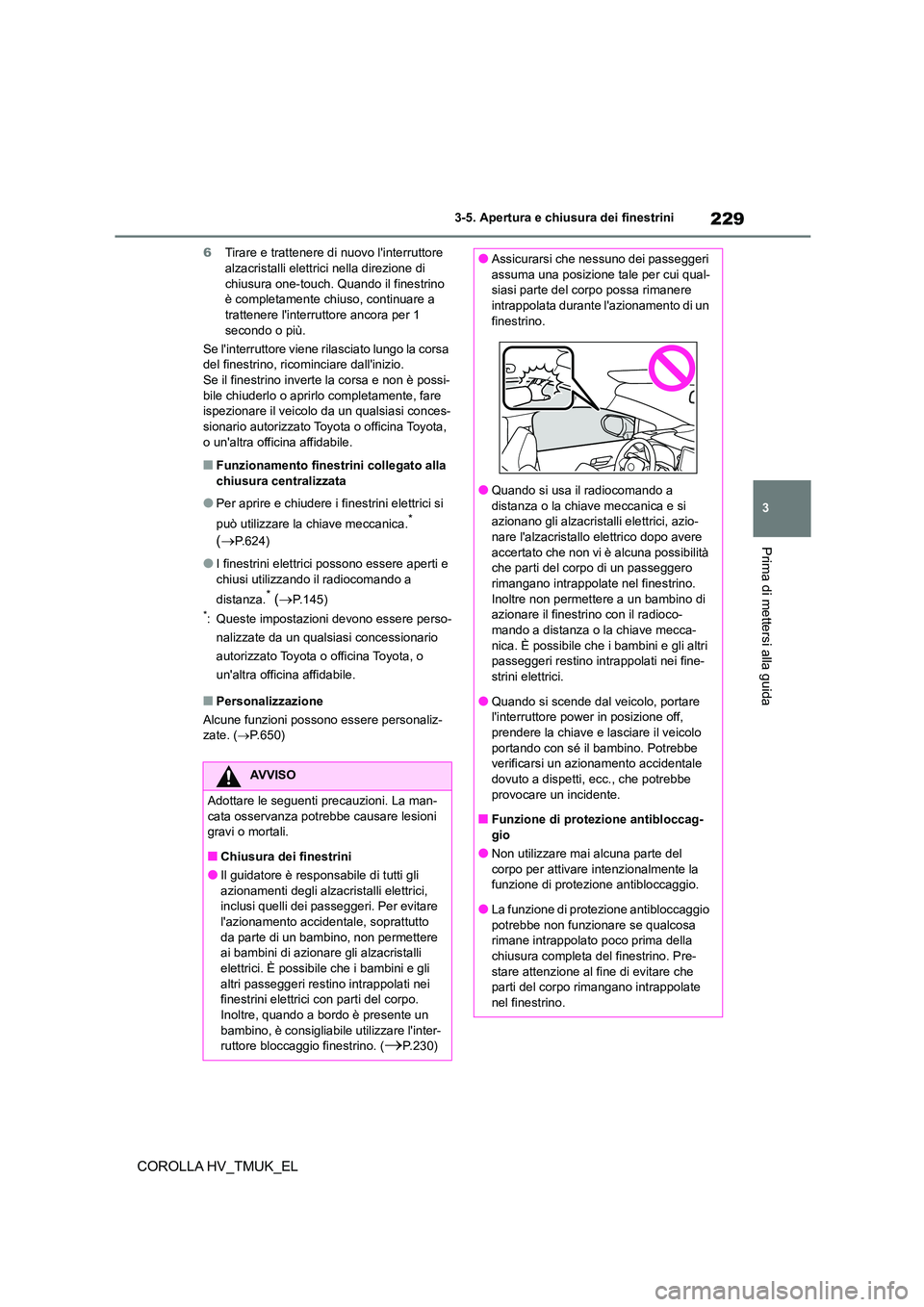

TOYOTA COROLLA HATCHBACK 2021 Manuale duso (in Italian)

229
3
3-5. Apertura e chiusura dei finestrini
Prima di mettersi alla guida
COROLLA HV_TMUK_EL
6 Tirare e trattenere di nuovo l'interruttore alzacristalli elettric i nella direzione di
chiusura one-touch. Quando il finestrino
è completamente chiuso, continuare a trattenere l'interruttore ancora per 1
secondo o più.
Se l'interruttore viene rilasciato lungo la corsa
del finestrino, ricominciare dall'inizio. Se il finestrino inverte la corsa e non è possi-
bile chiuderlo o aprirlo completamente, fare
ispezionare il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
■Funzionamento finestri ni collegato alla
chiusura centralizzata
●Per aprire e chiudere i fi nestrini elettrici si
può utilizzare la chiave meccanica.*
( P.624)
●I finestrini elettrici possono essere aperti e
chiusi utilizzando il radiocomando a
distanza.* ( P.145)*: Queste impostazioni devono essere perso-
nalizzate da un qualsi asi concessionario
autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
■Personalizzazione
Alcune funzioni possono essere personaliz-
zate. ( P.650)
AVVISO
Adottare le seguenti precauzioni. La man-
cata osservanza potrebbe causare lesioni gravi o mortali.
■Chiusura dei finestrini
●Il guidatore è respons abile di tutti gli
azionamenti degli alzacristalli elettrici, inclusi quelli dei passeggeri. Per evitare
l'azionamento accidentale, soprattutto
da parte di un bambino, non permettere ai bambini di azionar e gli alzacristalli
elettrici. È possibile che i bambini e gli
altri passeggeri restino intrappolati nei finestrini elettrici con parti del corpo.
Inoltre, quando a bordo è presente un
bambino, è consigliabile utilizzare l'inter- ruttore bloccaggio finestrino. (P.230)
●Assicurarsi che nes suno dei passeggeri
assuma una posizione tale per cui qual-
siasi parte del corpo possa rimanere intrappolata durante l'azionamento di un
finestrino.
●Quando si usa il radiocomando a distanza o la chiave meccanica e si
azionano gli alzacristalli elettrici, azio-
nare l'alzacristallo elettrico dopo avere accertato che non vi è alcuna possibilità
che parti del corpo di un passeggero
rimangano intrappolate nel finestrino. Inoltre non permettere a un bambino di
azionare il finestrino con il radioco-
mando a distanza o la chiave mecca- nica. È possibile che i bambini e gli altri
passeggeri restino intrappolati nei fine-
strini elettrici.
●Quando si scende dal veicolo, portare
l'interruttore power in posizione off,
prendere la chiave e lasciare il veicolo portando con sé il bambino. Potrebbe
verificarsi un azionamento accidentale
dovuto a dispetti, ecc., che potrebbe provocare un incidente.
■Funzione di protezione antibloccag-
gio
●Non utilizzare mai alcuna parte del corpo per attivare intenzionalmente la
funzione di protezione antibloccaggio.
●La funzione di protezione antibloccaggio potrebbe non funzionare se qualcosa
rimane intrappolato poco prima della
chiusura completa del finestrino. Pre- stare attenzione al fine di evitare che
parti del corpo rimangano intrappolate
nel finestrino.

2303-5. Apertura e chiusura dei finestrini
COROLLA HV_TMUK_EL
Questa funzione consente di evitare
che i bambini aprano o chiudano acci-
dentalmente un finestrino lato passeg-
gero.
Premere l'interruttore.
L'indicatore si accende e i finestrini lato
passeggero sono bloccati.
I finestrini dei passeggeri possono comun-
que essere aperti e chiusi utilizzando l'inter-
ruttore del lato guidatore anche se
l'interruttore di bloccaggio è in posizione on.
■Gli alzacristalli elettrici possono essere azionati quando
L'interruttore power è su ON.
■Quando la batteria a 12 Volt è scollegata
L'interruttore bloccaggi o finestrino è disatti-
vato. Se necessario, premere l'interruttore
bloccaggio finestrino dopo aver ricollegato la batteria a 12 Volt.
AVVISO
■Funzione di protezione anti-incastra-
mento
●Non utilizzare mai alcuna parte del
corpo o gli abiti per attivare intenzional- mente la funzione di protezione
anti-incastramento.
●La funzione di protezione anti-incastra- mento potrebbe non funzionare se qual-
cosa rimane intrappolato poco prima
dell'apertura completa del finestrino. Prestare attenzione al fine di evitare che
parti del corpo o gli abiti rimangano
intrappolati nel finestrino.
Prevenzione del funziona-
mento accidentale (interruttore
di bloccaggio alzacristalli elet-
trici)

231
3
3-5. Apertura e chiusura dei finestrini
Prima di mettersi alla guida
COROLLA HV_TMUK_EL
*: Se presente
■Apertura e chiusura del parasole
elettronico
1 Apre il parasole elettronico*
Far scorrere indietro l'interruttore e
mantenerlo in posizione. Il parasole elettro-
nico si aprirà completamente in modo auto-
matico.
2 Chiude il parasole elettronico*
Far scorrere in avanti l'interruttore e
mantenerlo in posizione. Il parasole elettro-
nico si chiuderà completamente in modo
automatico.
Se il tetto apribile panoramico non è del tutto
chiuso, si chiuderà completamente prima
che si chiuda il parasole elettronico.
*: Far scorrere rapidamente l'interruttore
in una delle due direzioni e rila-
sciarlo per arrestare il parasole elettronico
lungo la corsa.
■Sollevamento e abbassamento
del tetto apribile panoramico
Premere l'interruttore per solle-
vare il tetto apribile panoramico.*
Quando il tetto apribile panoramico è solle-
vato, il parasole elettronico si aprirà fino alla
posizione di metà apertura del tetto.
*: Premere leggermente di nuovo l'interrut-
tore per arrestare il tetto apribile
panoramico lungo la corsa.
Premere e tenere premuto l'interruttore
per abbassare il tetto apribile pano-
ramico.
Il tetto apribile panoramico può essere
abbassato solo quando è nella posizione
sollevata.
■Apertura e chiusura del tetto apri-
bile panoramico
Apre il tetto apribile panoramico*
Far scorrere indietro l'interruttore e
Tetto apribile panoramico*
Utilizzare gli interruttori a padi-
glione per azionare il tetto apribile
panoramico e il parasole elettro-
nico.
Funzionamento del tetto apri-
bile panoramico

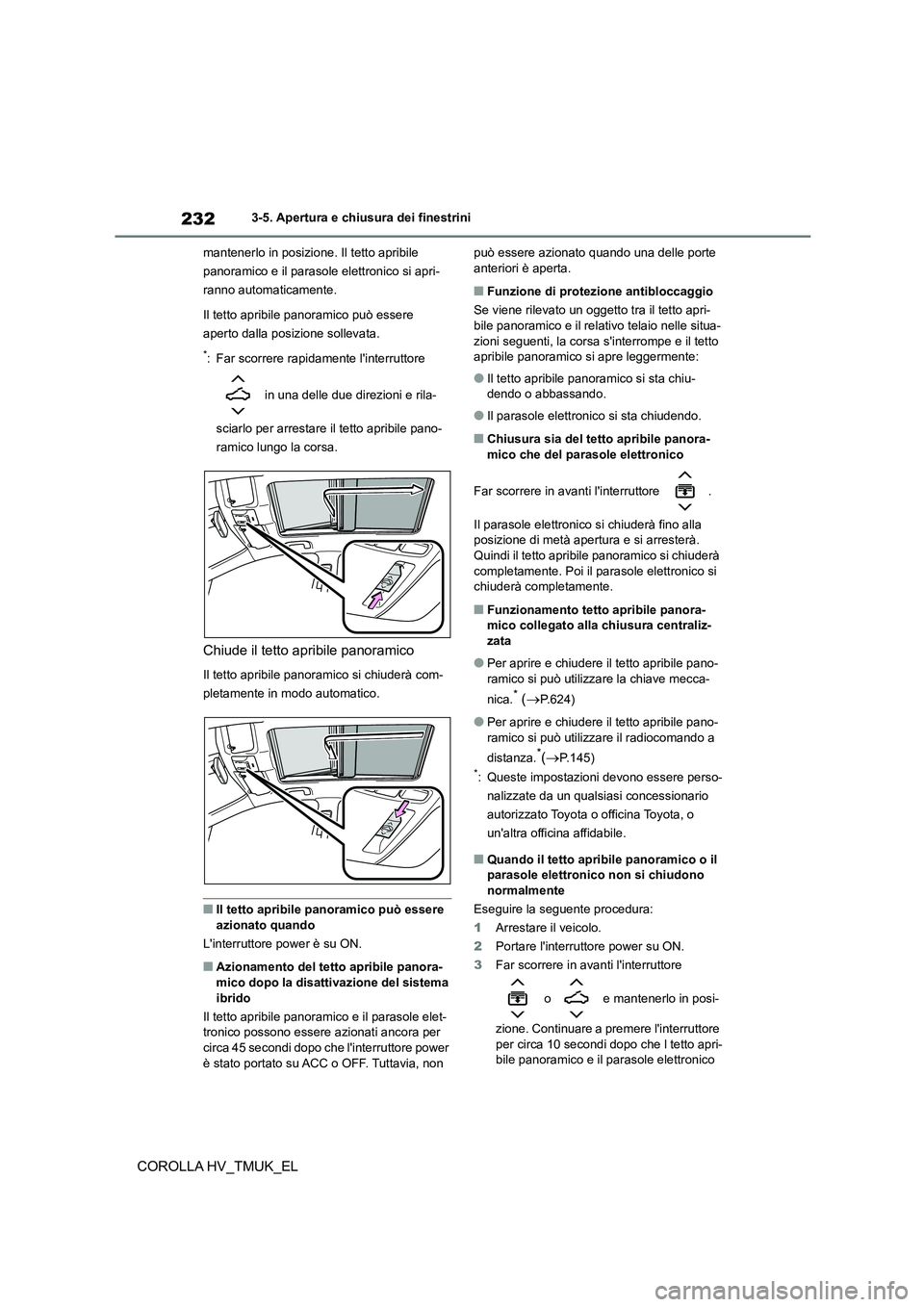

2323-5. Apertura e chiusura dei finestrini
COROLLA HV_TMUK_EL
mantenerlo in posizione. Il tetto apribile
panoramico e il parasole elettronico si apri-
ranno automaticamente.
Il tetto apribile panoramico può essere
aperto dalla posizione sollevata.
*: Far scorrere rapidamente l'interruttore
in una delle due direzioni e rila-
sciarlo per arrestare il tetto apribile pano-
ramico lungo la corsa.
Chiude il tetto apribile panoramico
Il tetto apribile panoramico si chiuderà com-
pletamente in modo automatico.
■Il tetto apribile panoramico può essere
azionato quando
L'interruttore power è su ON.
■Azionamento del tetto apribile panora-
mico dopo la disattivazione del sistema ibrido
Il tetto apribile panoramico e il parasole elet-
tronico possono essere azionati ancora per
circa 45 secondi dopo che l'interruttore power è stato portato su ACC o OFF. Tuttavia, non
può essere azionato quando una delle porte anteriori è aperta.
■Funzione di protezione antibloccaggio
Se viene rilevato un oggetto tra il tetto apri-
bile panoramico e il relativo telaio nelle situa-
zioni seguenti, la corsa s'interrompe e il tetto apribile panoramico si apre leggermente:
●Il tetto apribile panoramico si sta chiu-dendo o abbassando.
●Il parasole elettronico si sta chiudendo.
■Chiusura sia del te tto apribile panora-
mico che del parasole elettronico
Far scorrere in avanti l'interruttore .
Il parasole elettronico si chiuderà fino alla posizione di metà apertura e si arresterà.
Quindi il tetto apribile panoramico si chiuderà
completamente. Poi il parasole elettronico si chiuderà completamente.
■Funzionamento tetto apribile panora-
mico collegato alla chiusura centraliz-
zata
●Per aprire e chiudere il tetto apribile pano-
ramico si può utilizzare la chiave mecca-
nica.* ( P.624)
●Per aprire e chiudere il tetto apribile pano-
ramico si può utilizzare il radiocomando a
distanza.*( P.145)*: Queste impostazioni devono essere perso-
nalizzate da un qualsi asi concessionario
autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
■Quando il tetto apribile panoramico o il
parasole elettronico non si chiudono
normalmente
Eseguire la seguente procedura:
1 Arrestare il veicolo.
2 Portare l'interruttore power su ON.
3 Far scorrere in avanti l'interruttore
o e mantenerlo in posi-
zione. Continuare a premere l'interruttore
per circa 10 secondi dopo che l tetto apri- bile panoramico e il parasole elettronico

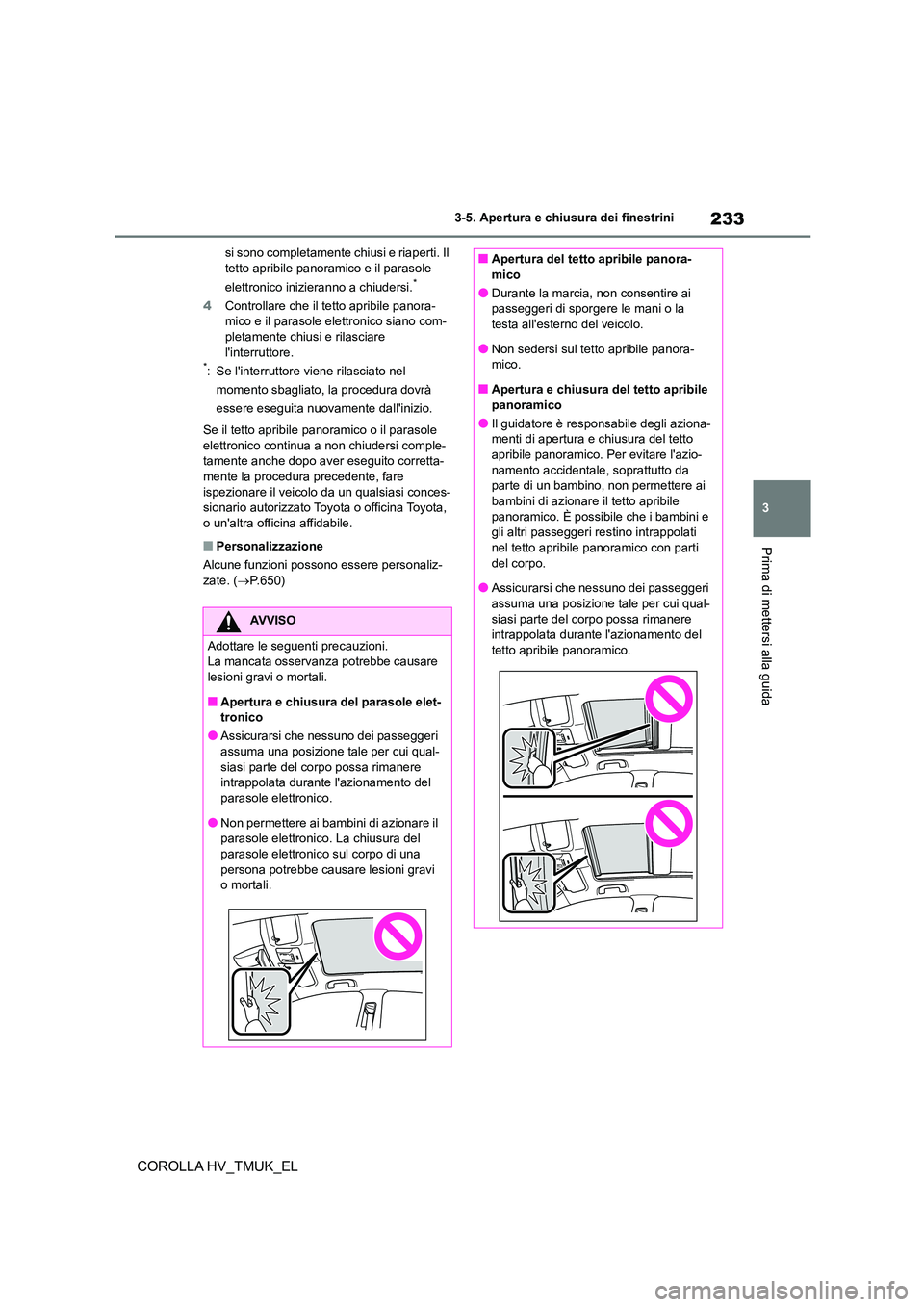

233
3
3-5. Apertura e chiusura dei finestrini
Prima di mettersi alla guida
COROLLA HV_TMUK_EL
si sono completamente chiusi e riaperti. Il tetto apribile panoramico e il parasole
elettronico inizieranno a chiudersi.*
4 Controllare che il tetto apribile panora- mico e il parasole elettronico siano com-
pletamente chiusi e rilasciare
l'interruttore.*: Se l'interruttore viene rilasciato nel
momento sbagliato, la procedura dovrà
essere eseguita nuovamente dall'inizio.
Se il tetto apribile panoramico o il parasole
elettronico continua a non chiudersi comple- tamente anche dopo aver eseguito corretta-
mente la procedura precedente, fare
ispezionare il veicolo da un qualsiasi conces- sionario autorizzato Toyota o officina Toyota,
o un'altra officina affidabile.
■Personalizzazione
Alcune funzioni possono essere personaliz-
zate. ( P.650)
AVVISO
Adottare le seguenti precauzioni. La mancata osservanza potrebbe causare
lesioni gravi o mortali.
■Apertura e chiusura del parasole elet- tronico
●Assicurarsi che nessuno dei passeggeri
assuma una posizione tale per cui qual-
siasi parte del corpo possa rimanere intrappolata durante l'azionamento del
parasole elettronico.
●Non permettere ai bambini di azionare il parasole elettronico. La chiusura del
parasole elettronico sul corpo di una
persona potrebbe causare lesioni gravi o mortali.
■Apertura del tetto apribile panora-
mico
●Durante la marcia, non consentire ai
passeggeri di sporgere le mani o la testa all'esterno del veicolo.
●Non sedersi sul tetto apribile panora-
mico.
■Apertura e chiusura del tetto apribile
panoramico
●Il guidatore è res ponsabile degli aziona-
menti di apertura e chiusura del tetto
apribile panoramico. Per evitare l'azio- namento accidentale, soprattutto da
parte di un bambino, non permettere ai
bambini di azionare il tetto apribile panoramico. È possibile che i bambini e
gli altri passeggeri restino intrappolati
nel tetto apribile panoramico con parti del corpo.
●Assicurarsi che nes suno dei passeggeri
assuma una posizione tale per cui qual- siasi parte del corpo possa rimanere
intrappolata durante l'azionamento del
tetto apribile panoramico.

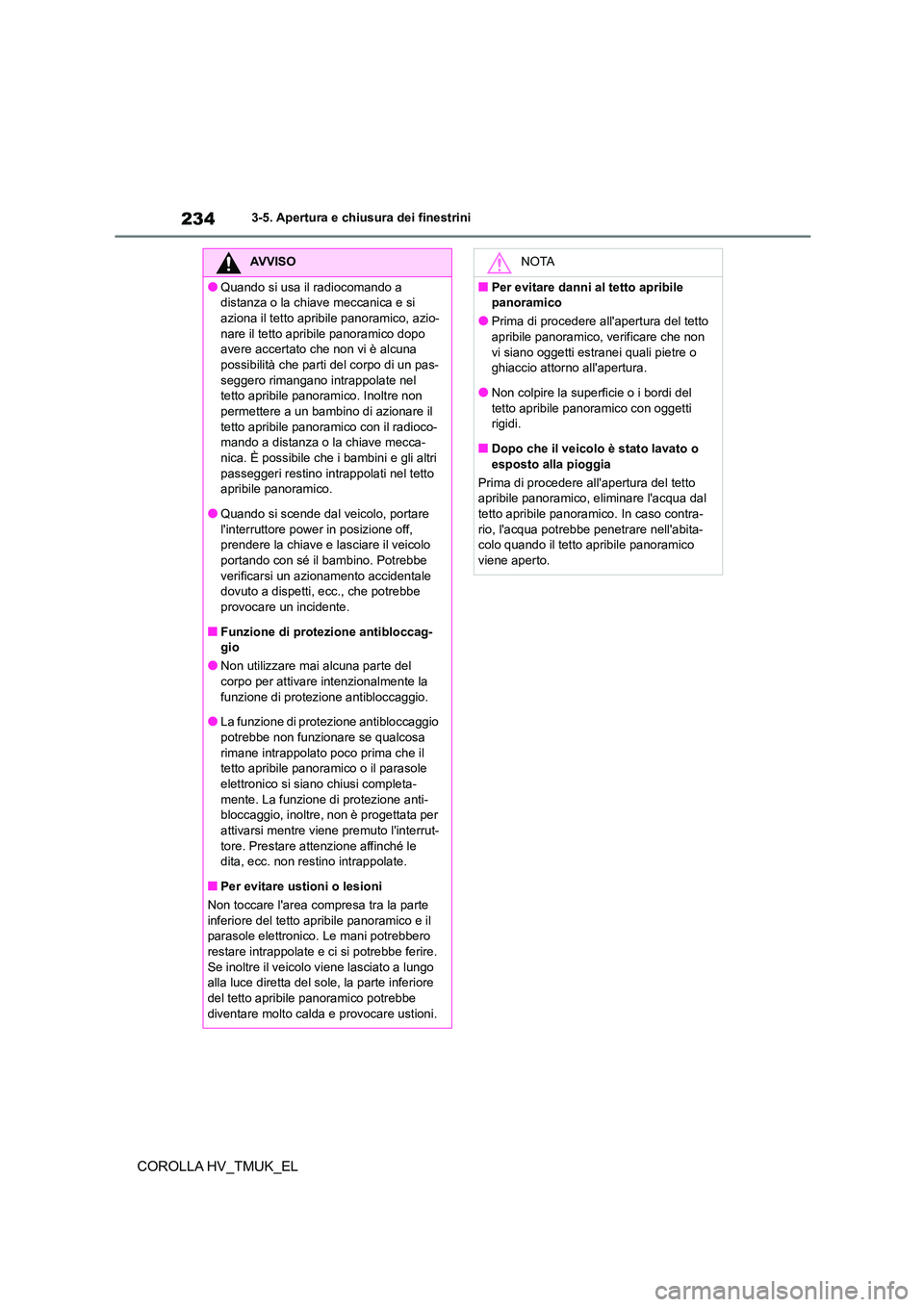

2343-5. Apertura e chiusura dei finestrini
COROLLA HV_TMUK_EL
AVVISO
●Quando si usa il radiocomando a
distanza o la chiave meccanica e si
aziona il tetto apribil e panoramico, azio- nare il tetto apribile panoramico dopo
avere accertato che non vi è alcuna
possibilità che parti del corpo di un pas- seggero rimangano intrappolate nel
tetto apribile panoramico. Inoltre non
permettere a un bambino di azionare il tetto apribile panoram ico con il radioco-
mando a distanza o la chiave mecca-
nica. È possibile che i bambini e gli altri passeggeri restino intrappolati nel tetto
apribile panoramico.
●Quando si scende dal veicolo, portare l'interruttore power in posizione off,
prendere la chiave e lasciare il veicolo
portando con sé il bambino. Potrebbe verificarsi un azionamento accidentale
dovuto a dispetti, ecc., che potrebbe
provocare un incidente.
■Funzione di protezione antibloccag-
gio
●Non utilizzare mai alcuna parte del
corpo per attivare intenzionalmente la
funzione di protezione antibloccaggio.
●La funzione di protezione antibloccaggio
potrebbe non funzionare se qualcosa
rimane intrappolato poco prima che il tetto apribile panoramico o il parasole
elettronico si siano chiusi completa-
mente. La funzione di protezione anti- bloccaggio, inoltre, non è progettata per
attivarsi mentre viene premuto l'interrut-
tore. Prestare attenzione affinché le dita, ecc. non restino intrappolate.
■Per evitare ustioni o lesioni
Non toccare l'area compresa tra la parte
inferiore del tetto apribile panoramico e il parasole elettronico. Le mani potrebbero
restare intrappolate e ci si potrebbe ferire.
Se inoltre il veicol o viene lasciato a lungo alla luce diretta del sole, la parte inferiore
del tetto apribile panoramico potrebbe
diventare molto calda e provocare ustioni.
NOTA
■Per evitare danni al tetto apribile
panoramico
●Prima di procedere all'apertura del tetto
apribile panoramico, verificare che non vi siano oggetti estranei quali pietre o
ghiaccio attorno all'apertura.
●Non colpire la superficie o i bordi del tetto apribile panoramico con oggetti
rigidi.
■Dopo che il veicolo è stato lavato o esposto alla pioggia
Prima di procedere all'apertura del tetto
apribile panoramico, el iminare l'acqua dal
tetto apribile panoramico. In caso contra- rio, l'acqua potrebbe penetrare nell'abita-
colo quando il tetto apribile panoramico
viene aperto.

4

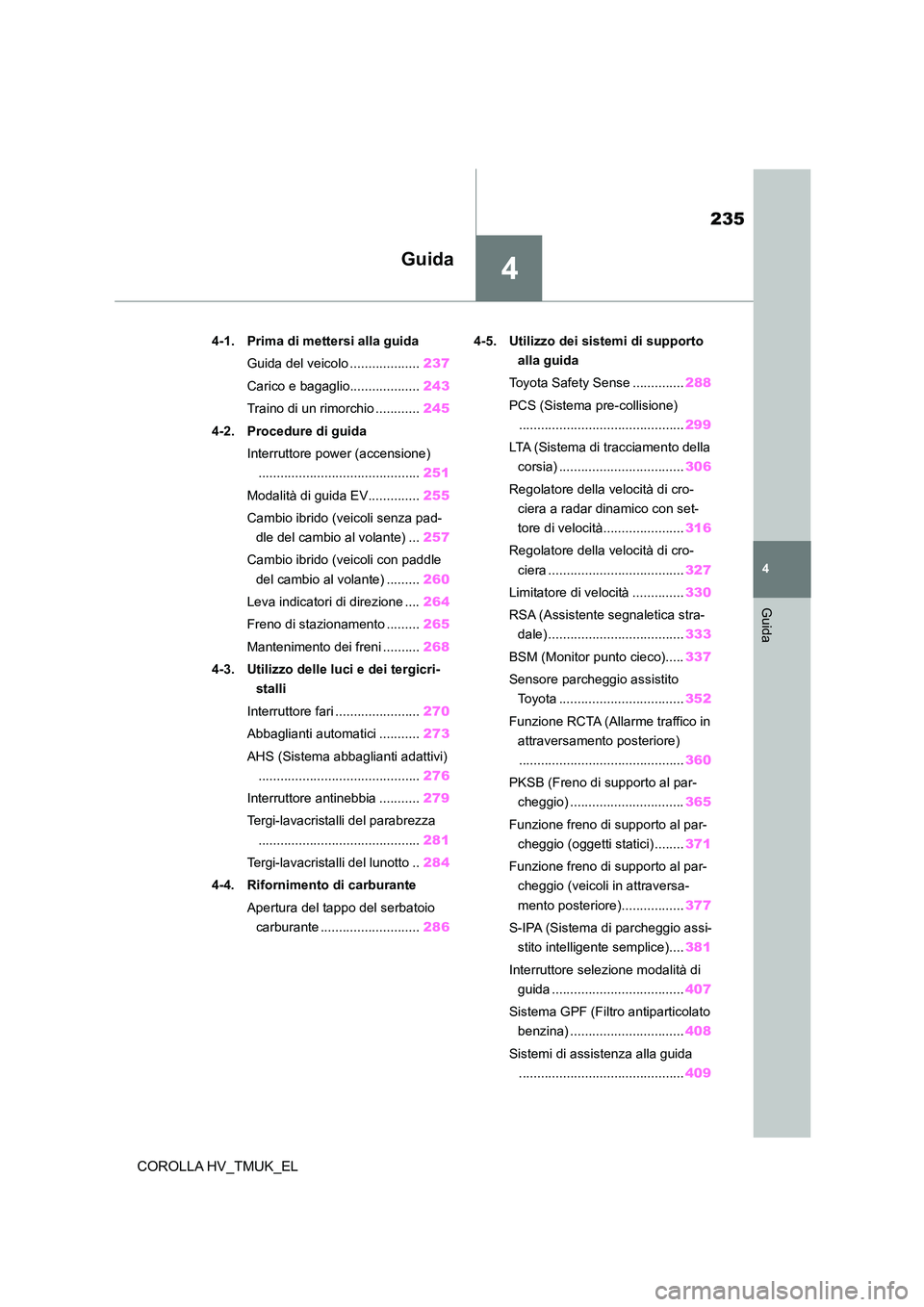

235
4
Guida
COROLLA HV_TMUK_EL
Guida
.4-1. Prima di mettersi alla guida
Guida del veicolo ................... 237
Carico e bagaglio................... 243
Traino di un rimorchio ............ 245
4-2. Procedure di guida
Interruttore power (accensione)
............................................ 251
Modalità di guida EV.............. 255
Cambio ibrido (veicoli senza pad-
dle del cambio al volante) ... 257
Cambio ibrido (veicoli con paddle
del cambio al volante) ......... 260
Leva indicatori di direzione .... 264
Freno di stazionamento ......... 265
Mantenimento dei freni .......... 268
4-3. Utilizzo delle luci e dei tergicri-
stalli
Interruttore fari ....................... 270
Abbaglianti automatici ........... 273
AHS (Sistema abbaglianti adattivi)
............................................ 276
Interruttore antinebbia ........... 279
Tergi-lavacristalli del parabrezza
............................................ 281
Tergi-lavacristalli del lunotto .. 284
4-4. Rifornimento di carburante
Apertura del tappo del serbatoio
carburante ........................... 286
4-5. Utilizzo dei sistemi di supporto
alla guida
Toyota Safety Sense .............. 288
PCS (Sistema pre-collisione)
............................................. 299
LTA (Sistema di tracciamento della
corsia) .................................. 306
Regolatore della velocità di cro-
ciera a radar dinamico con set-
tore di velocità...................... 316
Regolatore della velocità di cro-
ciera ..................................... 327
Limitatore di velocità .............. 330
RSA (Assistente segnaletica stra-
dale) ..................................... 333
BSM (Monitor punto cieco)..... 337
Sensore parcheggio assistito
Toyota .................................. 352
Funzione RCTA (Allarme traffico in
attraversamento posteriore)
............................................. 360
PKSB (Freno di supporto al par-
cheggio) ............................... 365
Funzione freno di supporto al par-
cheggio (oggetti statici) ........ 371
Funzione freno di supporto al par-
cheggio (veicoli in attraversa-
mento posteriore)................. 377
S-IPA (Sistema di parcheggio assi-
stito intelligente semplice).... 381
Interruttore selezione modalità di
guida .................................... 407
Sistema GPF (Filtro antiparticolato
benzina) ............................... 408
Sistemi di assistenza alla guida
............................................. 409

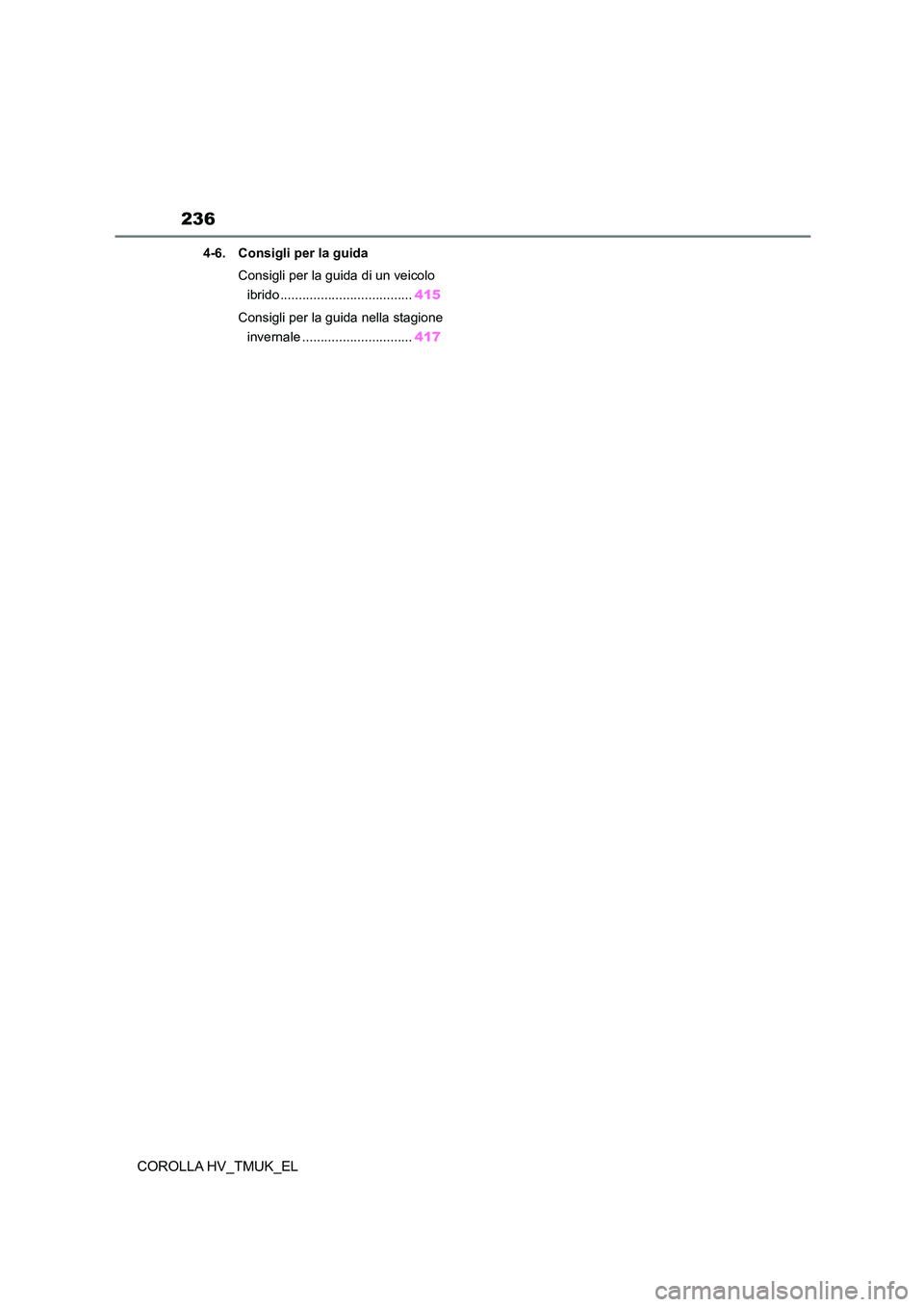

236
COROLLA HV_TMUK_EL
4-6. Consigli per la guida
Consigli per la guida di un veicolo
ibrido .................................... 415
Consigli per la guida nella stagione
invernale .............................. 417

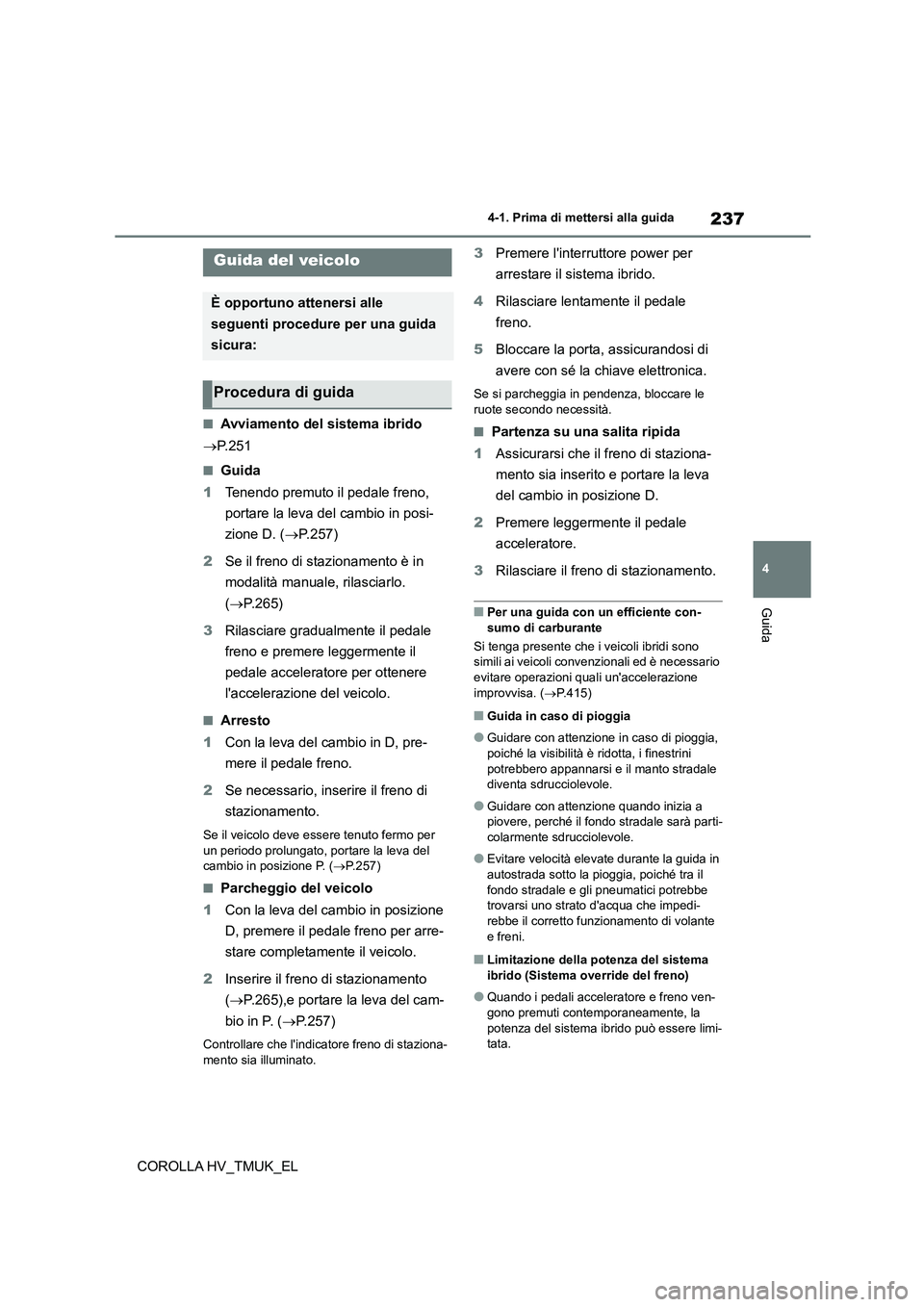

237
4
4-1. Prima di mettersi alla guida
Guida
COROLLA HV_TMUK_EL
4-1.Prima di mettersi alla guida
■Avviamento del sistema ibrido
 P.251
■Guida
1 Tenendo premuto il pedale freno,
portare la leva del cambio in posi-
zione D. ( P.257)
2 Se il freno di stazionamento è in
modalità manuale, rilasciarlo.
( P.265)
3 Rilasciare gradualmente il pedale
freno e premere leggermente il
pedale acceleratore per ottenere
l'accelerazione del veicolo.
■Arresto
1 Con la leva del cambio in D, pre-
mere il pedale freno.
2 Se necessario, inserire il freno di
stazionamento.
Se il veicolo deve essere tenuto fermo per
un periodo prolungato, portare la leva del cambio in posizione P. ( P.257)
■Parcheggio del veicolo
1 Con la leva del cambio in posizione
D, premere il pedale freno per arre-
stare completamente il veicolo.
2 Inserire il freno di stazionamento
( P.265),e portare la leva del cam-
bio in P. ( P.257)
Controllare che l'indicatore freno di staziona-
mento sia illuminato.
3 Premere l'interruttore power per
arrestare il sistema ibrido.
4 Rilasciare lentamente il pedale
freno.
5 Bloccare la porta, assicurandosi di
avere con sé la chiave elettronica.
Se si parcheggia in pendenza, bloccare le
ruote secondo necessità.
■Partenza su una salita ripida
1 Assicurarsi che il freno di staziona-
mento sia inserito e portare la leva
del cambio in posizione D.
2 Premere leggermente il pedale
acceleratore.
3 Rilasciare il freno di stazionamento.
■Per una guida con un efficiente con-
sumo di carburante
Si tenga presente che i veicoli ibridi sono
simili ai veicoli conv enzionali ed è necessario evitare operazioni qual i un'accelerazione
improvvisa. ( P.415)
■Guida in caso di pioggia
●Guidare con attenzione in caso di pioggia,
poiché la visibilità è ridotta, i finestrini
potrebbero appannarsi e il manto stradale diventa sdrucciolevole.
●Guidare con attenzione quando inizia a piovere, perché il fondo stradale sarà parti-
colarmente sdrucciolevole.
●Evitare velocità elevate durante la guida in
autostrada sotto la pioggia, poiché tra il
fondo stradale e gli pneumatici potrebbe trovarsi uno strato d'acqua che impedi-
rebbe il corretto funzionamento di volante
e freni.
■Limitazione della potenza del sistema ibrido (Sistema override del freno)
●Quando i pedali acceleratore e freno ven-gono premuti contemporaneamente, la
potenza del sistema ibrido può essere limi-
tata.
Guida del veicolo
È opportuno attenersi alle
seguenti procedure per una guida
sicura:
Procedura di guida

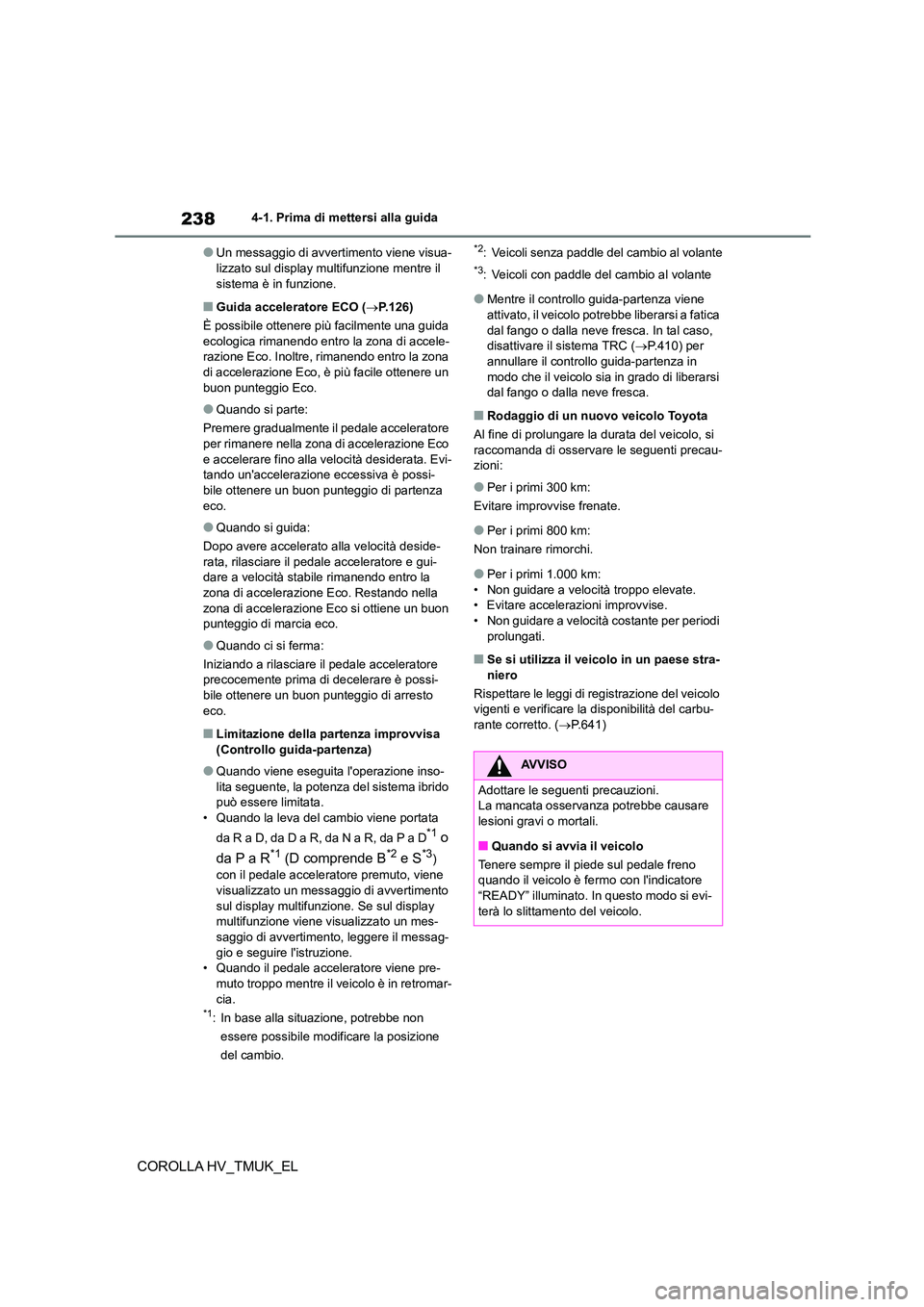

2384-1. Prima di mettersi alla guida
COROLLA HV_TMUK_EL
●Un messaggio di avvertimento viene visua- lizzato sul display multifunzione mentre il
sistema è in funzione.
■Guida acceleratore ECO ( P.126)
È possibile ottenere più facilmente una guida
ecologica rimanendo entro la zona di accele- razione Eco. Inoltre, rimanendo entro la zona
di accelerazione Eco, è più facile ottenere un
buon punteggio Eco.
●Quando si parte:
Premere gradualmente il pedale acceleratore
per rimanere nella zona di accelerazione Eco
e accelerare fino alla velocità desiderata. Evi- tando un'accelerazione eccessiva è possi-
bile ottenere un buon punteggio di partenza
eco.
●Quando si guida:
Dopo avere accelerato alla velocità deside-
rata, rilasciare il pedale acceleratore e gui- dare a velocità stabile rimanendo entro la
zona di accelerazione Eco. Restando nella
zona di accelerazione Eco si ottiene un buon punteggio di marcia eco.
●Quando ci si ferma:
Iniziando a rilasciare il pedale acceleratore precocemente prima di decelerare è possi-
bile ottenere un buon punteggio di arresto
eco.
■Limitazione della partenza improvvisa (Controllo guida-partenza)
●Quando viene eseguita l'operazione inso-lita seguente, la potenza del sistema ibrido
può essere limitata.
• Quando la leva del cambio viene portata
da R a D, da D a R, da N a R, da P a D*1 o
da P a R*1 (D comprende B*2 e S*3)
con il pedale acceleratore premuto, viene
visualizzato un messaggio di avvertimento sul display multifunzione. Se sul display
multifunzione viene visualizzato un mes-
saggio di avvertimento, leggere il messag- gio e seguire l'istruzione.
• Quando il pedale acceleratore viene pre-
muto troppo mentre il veicolo è in retromar- cia.*1: In base alla situazione, potrebbe non
essere possibile modificare la posizione
del cambio.
*2: Veicoli senza paddle del cambio al volante
*3: Veicoli con paddle del cambio al volante
●Mentre il controllo guida-partenza viene attivato, il veicolo potrebbe liberarsi a fatica
dal fango o dalla neve fresca. In tal caso,
disattivare il sistema TRC ( P.410) per annullare il controllo guida-partenza in
modo che il veicolo sia in grado di liberarsi
dal fango o dalla neve fresca.
■Rodaggio di un nuovo veicolo Toyota
Al fine di prolungare la durata del veicolo, si
raccomanda di osservar e le seguenti precau- zioni:
●Per i primi 300 km:
Evitare improvvise frenate.
●Per i primi 800 km:
Non trainare rimorchi.
●Per i primi 1.000 km:
• Non guidare a velocità troppo elevate. • Evitare accelerazioni improvvise.
• Non guidare a velocità costante per periodi
prolungati.
■Se si utilizza il veicolo in un paese stra- niero
Rispettare le leggi di registrazione del veicolo
vigenti e verificare la disponibilità del carbu-
rante corretto. ( P.641)
AVVISO
Adottare le seguenti precauzioni. La mancata osservanza potrebbe causare
lesioni gravi o mortali.
■Quando si avvia il veicolo
Tenere sempre il piede sul pedale freno quando il veicolo è fermo con l'indicatore
“READY” illuminato. In questo modo si evi-
terà lo slittamento del veicolo.
