1142-1. Quadro strumenti
COROLLA HV_TMUK_EL
■Regime del motore
Sui veicoli ibridi, il regime del motore è con- trollato in modo preciso per contribuire
all'aumento dell'efficienz a nei consumi di car-
burante, alla riduzione delle emissioni di sca- rico, ecc.
È tuttavia possibile che il regime del motore
visualizzato risulti diverso anche a parità di modalità di funzionamento del veicolo e di
condizioni di guida.
■Display temperatura esterna
●Nelle seguenti situazioni, potrebbe non
essere visualizzata la temperatura esterna
corretta o la visualizzazione potrebbe richiedere più tempo del normale per cam-
biare:
• Quando il veicolo è fermo o viaggia a bassa velocità (inferiore a 25 km/h)
• Quando la temperatura esterna varia
improvvisamente (all'i ngresso o all'uscita da un garage, una galleria, ecc.)
●Quando è visualizzato“--” o “E” potrebbe essersi verificato un malfunzionamento del
sistema. Portare il veicolo da un qualsiasi
concessionario autorizzato Toyota o offi- cina Toyota, o un'altra officina affidabile.
■Display a cristalli liquidi
 P.124
■Cambio visualizzazione
Premere il pulsante di cambio visualiz-
zazione finché non viene visualizzato
l'elemento desiderato.
■Elementi visualizzati
 Contachilometri totale
Visualizza la distanza totale percorsa dal
veicolo.
 Contachilometri parziale A/Contachi-
lometri parziale B
Visualizza la distanz a percorsa dal veicolo
dall'ultimo reset dello strumento. I contachi-
lometri parziali A e B possono essere utiliz-
zati per memorizzare e vi sualizzare differenti
distanze indipendentemente.
Per resettare, visualizza re il contachilometri
AVVISO
■Display informazioni a basse tempe-
rature
Attendere che l'abitacol o del veicolo si sia
riscaldato prima di usare il display multi- funzione a cristalli liquidi. A temperature
estremamente basse, il monitor del display
multifunzione potrebbe rispondere lenta- mente e la visualizza zione delle modifiche
potrebbe essere ritardata.
Ad esempio, si verifica un ritardo tra quando il guidatore cambia marcia e la
visualizzazione del nuovo numero di mar-
cia. Questo ritardo potrebbe indurre il gui- datore a scalare nuovamente la marcia,
provocando una frenata motore rapida ed
eccessiva e in alcuni casi anche incidenti, con conseguenti lesioni gravi o mortali.
NOTA
■Per prevenire danni al motore e ai
suoi componenti
●Non lasciare che la lancetta del conta-
giri entri nella zona rossa, che indica il massimo regime del motore.
●Il motore potrebbe essersi surriscaldato
se l'indicatore della temperatura refrige- rante motore si trova nella zona rossa
(H). In questo caso, arrestare immedia-
tamente il veicolo in un luogo sicuro e controllare il motore dopo che si è raf-
freddato completamente. ( P.631)
Display contachilometri totale e
contachilome tri parziale

1202-1. Quadro strumenti
COROLLA HV_TMUK_EL
■Display temperatura esterna
●Nelle seguenti situazioni, potrebbe non
essere visualizzata la temperatura esterna corretta o la visualizzazione potrebbe
richiedere più tempo del normale per cam-
biare: • Quando il veicolo è fermo o viaggia a
bassa velocità (inferiore a 25 km/h)
• Quando la temperatura esterna varia improvvisamente (all'i ngresso o all'uscita
da un garage, una galleria, ecc.)
●Quando è visualizzato“--” o “E” potrebbe essersi verificato un malfunzionamento del
sistema. Portare il veicolo da un qualsiasi
concessionario autorizzato Toyota o offi- cina Toyota, o un'altra officina affidabile.
■Display a cristalli liquidi
 P.124
■Personalizzazione
Gli indicatori e strum enti possono essere per-
sonalizzati da sul display multifunzione.
( P.129)
■Cambio visualizzazione
Premere il pulsante di cambio visualiz-
zazione finché non viene visualizzato
l'elemento desiderato.
■Elementi visualizzati
 Contachilometri totale
Visualizza la distanza totale percorsa dal
veicolo.
 Contachilometri parziale A/Contachi-
lometri parziale B
Visualizza la distanz a percorsa dal veicolo
dall'ultimo reset dello strumento. I contachi-
lometri parziali A e B possono essere utiliz-
zati per memorizzare e vi sualizzare differenti
distanze indipendentemente.
Per resettare, visualizza re il contachilometri
AVVISO
■Display informazioni a basse tempe-
rature
Attendere che l'abitacol o del veicolo si sia
riscaldato prima di usare il display multi- funzione a cristalli liquidi. A temperature
estremamente basse, il monitor del display
multifunzione potrebbe rispondere lenta- mente e la visualizza zione delle modifiche
potrebbe essere ritardata.
Ad esempio, si verifica un ritardo tra quando il guidatore cambia marcia e la
visualizzazione del nuovo numero di mar-
cia. Questo ritardo potrebbe indurre il gui- datore a scalare nuovamente la marcia,
provocando una frenata motore rapida ed
eccessiva e in alcuni casi anche incidenti, con conseguenti lesioni gravi o mortali.
NOTA
■Per prevenire danni al motore e ai
suoi componenti
●Non lasciare che la lancetta del conta-
giri entri nella zona rossa, che indica il massimo regime del motore.
●Il motore potrebbe essersi surriscaldato
se l'indicatore della temperatura refrige- rante motore si trova nella zona rossa
(H). In questo caso, arrestare immedia-
tamente il veicolo in un luogo sicuro e controllare il motore dopo che si è raf-
freddato completamente. ( P.631)
Display contachilometri totale e
contachilome tri parziale

1242-1. Quadro strumenti
COROLLA HV_TMUK_EL
■Display a cristalli liquidi
Potrebbero apparire punti piccoli o punti
chiari sul display. Il fenomeno è caratteristico
dei display a cristalli liquidi e il display può continuare a essere utilizzato senza alcun
problema.
Il display multifunzione viene azionato
tramite gli interruttori di controllo stru-
menti.
/ : Per selezionare le icone
del menu
/ : Per cambiare il contenuto
visualizzato, scorre re la schermata
verso l'alto/il basso e spostare il cur-
sore verso l'alto/il basso
Premere: Per immettere/impostare
Premere e tenere premuto: Per
resettare/visualizzare gli elementi
personalizzabili
Ritorna alla schermata precedente
Visualizzazione invio/ricezione e
storico chiamate
Legato al sistema vivavoce, viene visualiz-
zato l’invio o la ricezione di una chiamata.
Per informazioni dettagliate sul sistema viva-
voce, fare riferimento al manuale “Manuale
utente sistema di Navigazione e multime-
diale”.
■Elementi visualizzati
 Visualizzazione del tachimetro/Auto-
nomia (display da 4,2 pollici)
 Risparmio di carburante
 Indicatore sistema ibrido/Guida
acceleratore EC O/Punteggio Eco
Visualizzazione delle informa-
zioni di guida ( P.124)
Visualizzazione delle informa-
zioni dei sistemi di supporto alla
guida (se presente) ( P.128)
Display collegato all'impianto
audio (se presente) ( P.128)
Visualizzazione delle informa-
zioni sul veicolo ( P.129)
Visualizzazione delle imposta-
zioni ( P.129)
Visualizzazione messaggio di
avvertimento ( P.586)
AVVISO
■Precauzione per l'uso durante la
guida
●Quando si aziona il display multifun- zione durante la guida, prestare partico-
lare attenzione alla sicurezza dell'area
attorno al veicolo.
●Non guardare continuamente il display
multifunzione durante la guida, in
quanto è possibile non vedere pedoni, oggetti sulla strada, ecc. davanti al vei-
colo.
■Display informazioni a basse tempe- rature
 P.114, 120
Variazione del display stru-
menti
Contenuto delle informazioni di
guida

125
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
COROLLA HV_TMUK_EL
 Rapporto EV/Rapporto di guida EV
■Visualizzazione del tachime-
tro/Autonomia (display da 4,2 pol-
lici)
 Visualizzazione del tachimetro
 Autonomia
Visualizza l'autonomia con il carburante
rimanente. Utilizzare i valori visualizzati solo
come riferimento.
Questa distanza viene calcolata in base al
proprio consumo medio di carburante. Per-
tanto, la distanza effettiva percorribile
potrebbe differire da quella visualizzata.
Quando il veicolo viene rifornito soltanto con
una piccola quantità di carburante, il display
potrebbe non essere aggiornato.
Durante il rifornimento di carburante, portare
l'interruttore power in posizione off. Se si
effettua il rifornimento di carburante senza
avere portato l'interruttore power in posi-
zione off, il display potrebbe non essere
aggiornato.
■Risparmio di carburante
Utilizzare i valori visual izzati solo come riferi-
mento.
Ad eccezione del tachimetro digital+
Risparmio medio di carburante
(dopo il reset)
Per resettare la visualizzazione del risparmio
medio di carburante, premere e tenere pre-
muto l'interruttore di controllo strumenti
.
Consumo attuale di carburante
Visualizza il consumo attuale di carburante.
Autonomia
Visualizza l'autonomia con il carburante
rimanente.
Questa distanza viene calcolata in base al
proprio consumo medio di carburante. Per-
tanto, la distanza effettiva percorribile
potrebbe differire da quella visualizzata.
Quando il veicolo viene rifornito soltanto con
una piccola quantità di carburante, il display
potrebbe non essere aggiornato.
Durante il rifornimento di carburante, portare
l'interruttore power in posizione off. Se si
effettua il rifornimento di carburante senza
avere portato l'interruttore power in posi-
zione off, il display potrebbe non essere
aggiornato.
Per il tachimetro digital+
Risparmio medio di carburante
(dopo il reset)
Per resettare la visual izzazione del risparmio
medio di carburante, premere e tenere pre-
muto l'interruttore di controllo strumenti
.
Consumo attuale di carburante
Visualizza il consumo attuale di carburante.

127
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
COROLLA HV_TMUK_EL
Zona Eco
Indica che il veicolo viene guidato in modo
ecologico.
Zona di accelerazione Eco
Viene visualizzata sotto forma di una barra
blu e rappresenta un intervallo operativo del
pedale acceleratore adeguato stimato per le
condizioni di guida attuali, ad esempio par-
tenza o marcia.
La visualizzazione cambia in base alla situa-
zione, ad esempio partenza o marcia.
Funzionamento attuale del pedale
acceleratore
Viene visualizzato sotto forma di una barra
verde quando rientra nell'area Eco.
È possibile ottenere un'accelerazione ecolo-
gica mantenendo la visualizzazione del fun-
zionamento del pedale acceleratore entro
l'intervallo indicato dalla barra blu. ( P.238)
Punteggio Eco
I seguenti 3 metodi di guida Eco sono valu-
tati in 5 livelli: Accelerazione per una par- tenza dolce, guida senza accelerazione
improvvisa e arresto graduale. Quando il
veicolo è fermo, è visualizzato un punteggio Eco fino a 100 punti.
Stato partenza Eco
Stato marcia Eco
Stato arresto Eco
Risultato punteggio
Come leggere la visualizzazione della barra
Non ancora valutato
Basso
Alto
• Dopo l'avvio del sistema ibrido, il punteg-
gio Eco non viene vis ualizzato finché la
velocità del veicolo non supera i 30 km/h circa.
• Il punteggio Eco viene resettato a ogni
avvio del sistema ibrido.
• Quando il sistema ibrido si ferma, viene
visualizzato il punteggio totale del viaggio attuale.

1282-1. Quadro strumenti
COROLLA HV_TMUK_EL
■Rapporto EV/Rapporto di guida
EV
Tempo trascorso dopo l'avvio
Visualizza il tempo trascorso da quando il
sistema ibrido è stato avviato.*
Rapporto di guida EV dopo l'avvio
Visualizza la percentuale di guida EV da
quando il sistema ibrido è stato avviato.*
*: Viene resettato a ogni arresto del sistema
ibrido.
■L'indicatore sistema ibrido viene visua-
lizzato quando
L'indicatore sistema ibrido viene visualizzato nelle situazioni seguenti:
●L'indicatore “READY” è illuminato.
●La leva del cambio è in D, B o S.
■La guida acceleratore ECO/il punteggio
Eco non funzionano quando
La guida acceleratore ECO/il punteggio Eco non sono operativi nelle situazioni seguenti:
●L'indicatore sistema ibrido non è in fun- zione.
●Il veicolo viene guidato utilizzando il rego-latore della velocità di crociera (se pre-
sente) o il regolatore della velocità di
crociera a radar dinamico con settore di velocità (se presente).
■Informazioni dei sistemi di sup-
porto alla guida
Selezionare per visualizzare lo stato
operativo dei sistemi seguenti:
 LTA (Sistema di tracciamento della
corsia) (se presente) ( P.306)
 Regolatore della velocità di crociera
(se presente) ( P.327)
 Regolatore della velocità di crociera
a radar dinamico con settore di velo-
cità (se presente) ( P.316)
■Display collegato al sistema di
navigazione (se presente)
Selezionare per visualizzare le
seguenti informazioni collegate al
sistema di navigazione:
 Guida percorso verso una destina-
zione
 Display della bussola (visualizza-
zione nel senso di marcia)
■Visualizzazione guida percorso verso
una destinazione
Quando è attivata la visualizzazione guida percorso verso una destinazione sul display
head-up, questa non sarà mostrata sul
display multifunzione. ( P.133)
Selezionare per attivare la selezione di
una fonte audio o di un brano sullo stru-
mento utilizzando gli interruttori di con-
trollo strumenti.
Questa icona del menu può essere impo-
stata perché venga o non venga visualizzata
da .
Visualizzazione delle informa-
zioni dei sistemi di supporto
alla guida
Display relativo all'impianto
audio (se presente)

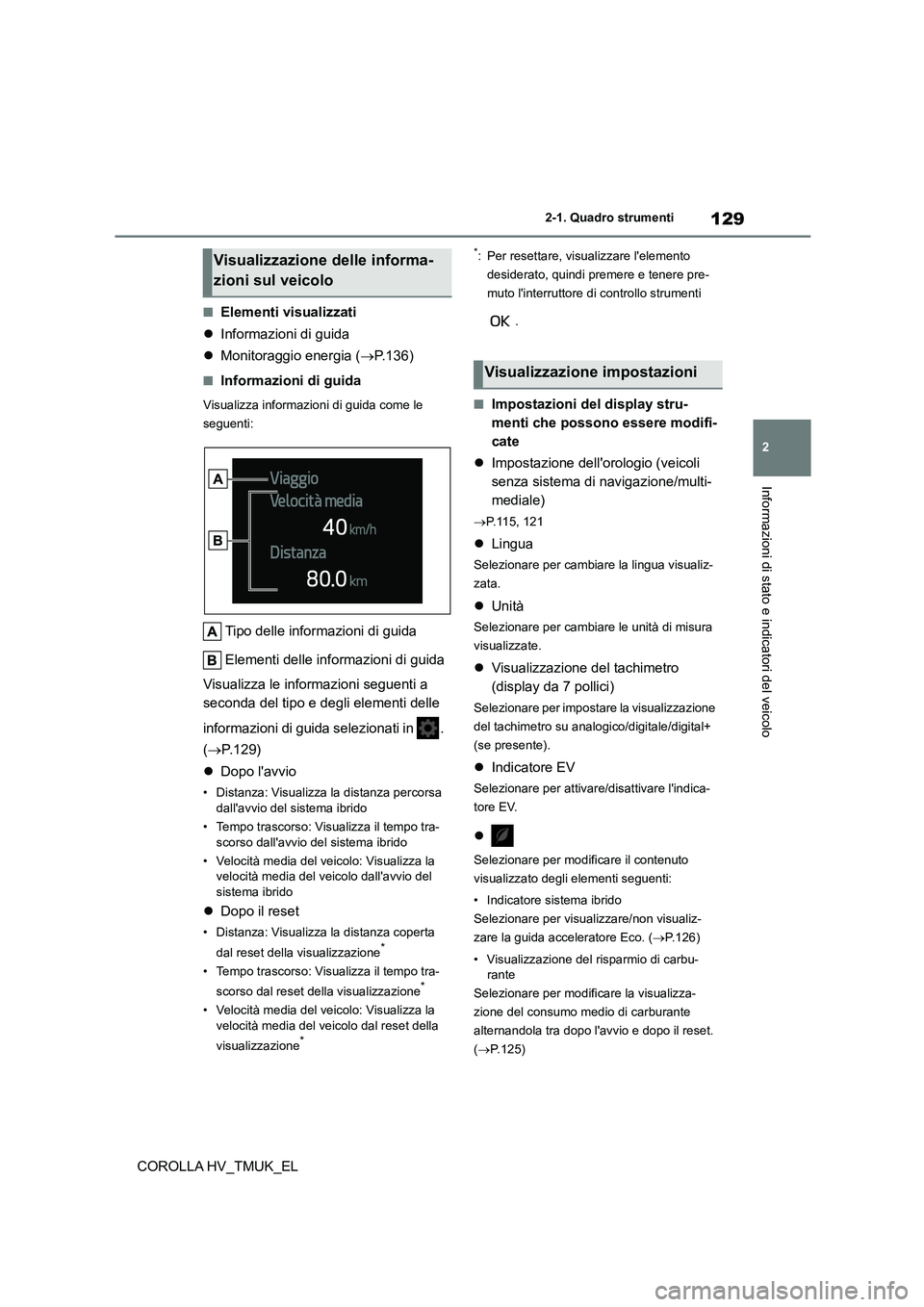

129
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
COROLLA HV_TMUK_EL
■Elementi visualizzati
 Informazioni di guida
 Monitoraggio energia (P.136)
■Informazioni di guida
Visualizza informazioni di guida come le
seguenti:
Tipo delle informazioni di guida
Elementi delle informazioni di guida
Visualizza le informazioni seguenti a
seconda del tipo e degli elementi delle
informazioni di guida selezionati in .
( P.129)
 Dopo l'avvio
• Distanza: Visualizza la distanza percorsa
dall'avvio del sistema ibrido
• Tempo trascorso: Visualizza il tempo tra-
scorso dall'avvio del sistema ibrido
• Velocità media del veicolo: Visualizza la velocità media del veicolo dall'avvio del
sistema ibrido
 Dopo il reset
• Distanza: Visualizza la distanza coperta
dal reset della visualizzazione*
• Tempo trascorso: Visualizza il tempo tra-
scorso dal reset della visualizzazione*
• Velocità media del veicolo: Visualizza la
velocità media del veicolo dal reset della
visualizzazione*
*: Per resettare, visualizzare l'elemento
desiderato, quindi premere e tenere pre-
muto l'interruttore di controllo strumenti
.
■Impostazioni del display stru-
menti che possono essere modifi-
cate
 Impostazione dell'orologio (veicoli
senza sistema di navigazione/multi-
mediale)
 P.115, 121
Lingua
Selezionare per cambiare la lingua visualiz-
zata.
 Unità
Selezionare per cambiare le unità di misura
visualizzate.
 Visualizzazione del tachimetro
(display da 7 pollici)
Selezionare per impostare la visualizzazione
del tachimetro su analogico/digitale/digital+
(se presente).
 Indicatore EV
Selezionare per attivare/disattivare l'indica-
tore EV.

Selezionare per modificare il contenuto
visualizzato degli elementi seguenti:
• Indicatore sistema ibrido
Selezionare per visualizzare/non visualiz-
zare la guida acceleratore Eco. ( P.126)
• Visualizzazione del risparmio di carbu- rante
Selezionare per modificare la visualizza-
zione del consumo medio di carburante
alternandola tra dopo l'avvio e dopo il reset.
( P.125)
Visualizzazione delle informa-
zioni sul veicolo
Visualizzazione impostazioni

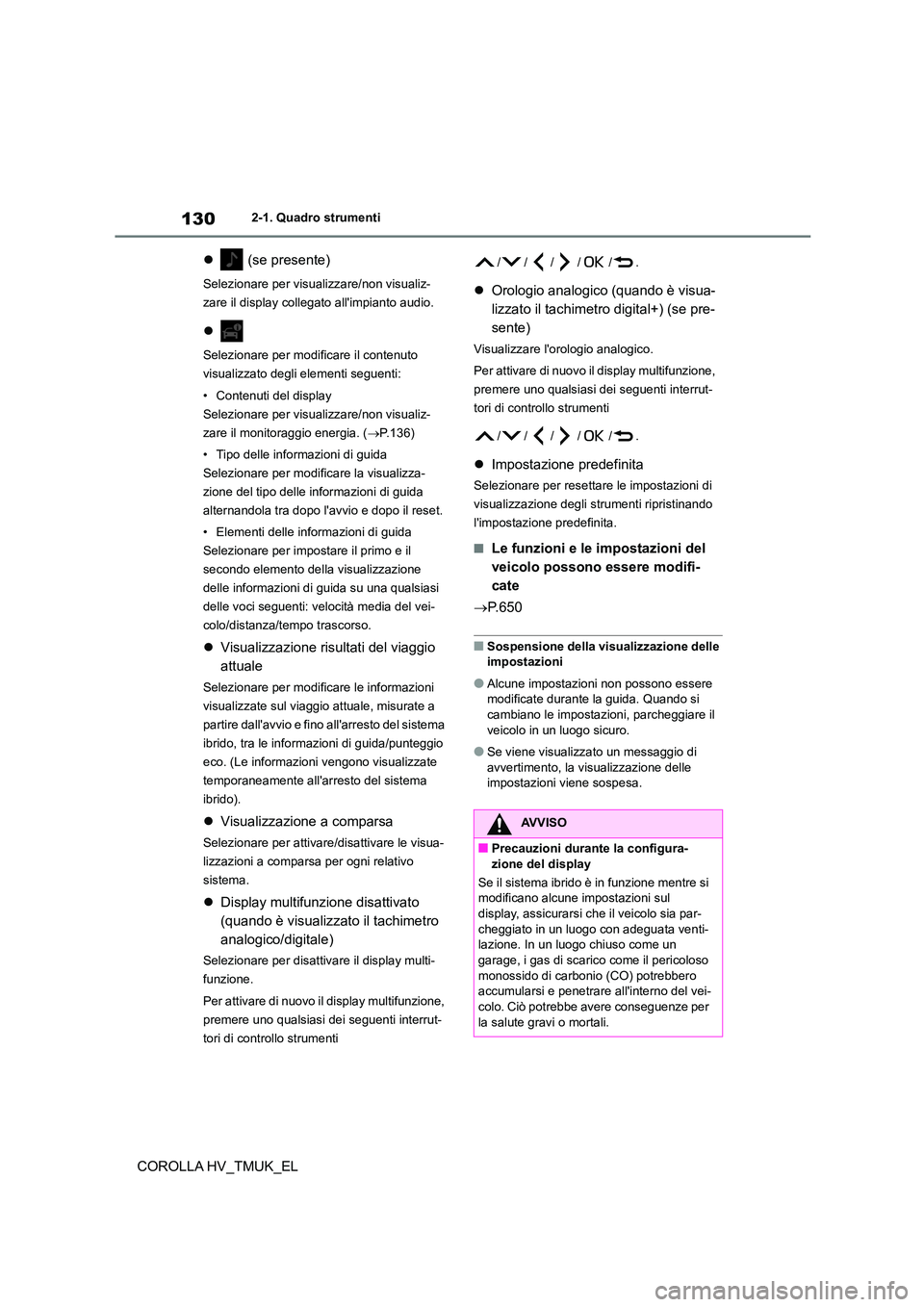

1302-1. Quadro strumenti
COROLLA HV_TMUK_EL
 (se presente)
Selezionare per visualizzare/non visualiz-
zare il display collegato all'impianto audio.

Selezionare per modificare il contenuto
visualizzato degli elementi seguenti:
• Contenuti del display
Selezionare per visualizzare/non visualiz-
zare il monitoraggio energia. ( P.136)
• Tipo delle informazioni di guida
Selezionare per modifi care la visualizza-
zione del tipo delle informazioni di guida
alternandola tra dopo l'avvio e dopo il reset.
• Elementi delle informazioni di guida
Selezionare per impostare il primo e il
secondo elemento dell a visualizzazione
delle informazioni di guida su una qualsiasi
delle voci seguenti: velocità media del vei-
colo/distanza/tempo trascorso.
 Visualizzazione risultati del viaggio
attuale
Selezionare per modificare le informazioni
visualizzate sul viaggio attuale, misurate a
partire dall'avvio e fino all'arresto del sistema
ibrido, tra le informazioni di guida/punteggio
eco. (Le informazioni vengono visualizzate
temporaneamente all'arresto del sistema
ibrido).
 Visualizzazione a comparsa
Selezionare per attivare/disattivare le visua-
lizzazioni a comparsa per ogni relativo
sistema.
 Display multifunzione disattivato
(quando è visualizzato il tachimetro
analogico/digitale)
Selezionare per disattivare il display multi-
funzione.
Per attivare di nuovo il display multifunzione,
premere uno qualsiasi dei seguenti interrut-
tori di controllo strumenti
//// /.
 Orologio analogico (quando è visua-
lizzato il tachimetro digital+) (se pre-
sente)
Visualizzare l' orologio analogico.
Per attivare di nuovo il display multifunzione,
premere uno qualsiasi dei seguenti interrut-
tori di controllo strumenti
//// /.
 Impostazione predefinita
Selezionare per resettare le impostazioni di
visualizzazione degli strumenti ripristinando
l'impostazione predefinita.
■Le funzioni e le impostazioni del
veicolo possono essere modifi-
cate
 P. 6 5 0
■Sospensione della visualizzazione delle
impostazioni
●Alcune impostazioni non possono essere
modificate durante la guida. Quando si cambiano le impostazioni, parcheggiare il
veicolo in un luogo sicuro.
●Se viene visualizzato un messaggio di
avvertimento, la visualizzazione delle
impostazioni viene sospesa.
AVVISO
■Precauzioni durante la configura- zione del display
Se il sistema ibrido è in funzione mentre si
modificano alcune impostazioni sul
display, assicurarsi c he il veicolo sia par- cheggiato in un luogo con adeguata venti-
lazione. In un luogo chiuso come un
garage, i gas di scarico come il pericoloso monossido di carbonio (CO) potrebbero
accumularsi e penetrare all'interno del vei-
colo. Ciò potrebbe avere conseguenze per la salute gravi o mortali.

139
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
COROLLA HV_TMUK_EL
■Stato della batteria ibrida (batte-
ria di trazione)
Schermo impianto audio
Basso
Alto
Display multifunzione
Basso
Alto
Queste immagini rappresentano soltanto
esempi e possono differire leggermente
dalle condizioni reali.
■Informazioni di viaggio
1 Premere il pulsante “MENU”.
2 Selezionare “Info” nella schermata
“Menu”.
Se viene visualizzata una schermata diversa
da “Informazioni viaggio”, selezionare “Infor-
mazioni viaggio”.
Reset dei dati di consumo
Consumo carburante nei precedenti
15 minuti
Consumo attuale di carburante
Energia rigenerata nei precedenti
15 minuti
Un simbolo indica 30 Wh. Vengono mostrati
al massimo 5 simboli.
Velocità media del veicolo dall'atti-
vazione del sistema ibrido.
Tempo trascorso da quando il
sistema ibrido è stato avviato.
Autonomia
Il consumo medio di carburante relativo
ai 15 minuti precedenti viene visualiz-
zato con colori diversi in medie passate
e medie calcolate dal momento in cui
l'interruttore power è stato portato per
l'ultima volta su ON. Utilizzare il con-
sumo medio di carburante visualizzato
come riferimento.
L'immagine è a puro titolo di esempio e può
variare leggermente dal le reali condizioni.
■Cronologia
1 Premere il pulsante “MENU”.
2 Selezionare “Info” nella schermata
“Menu”.
Consumo

1402-1. Quadro strumenti
COROLLA HV_TMUK_EL
Se viene visualizzata una schermata diversa da “Cronologia”, selezionare “Cronologia”.
Miglior consumo di carburante regi-
strato
Ultimo consumo di carburante
Registrazione consumo carburante
precedente
Reset dei dati della cronologia
Aggiornamento dei dati relativi
all'ultimo consumo di carburante
La cronologia del consumo medio di
carburante è divisa in base al colore in
medie passate e consumo medio di
carburante dall'ultimo aggiornamento.
Utilizzare il consumo medio di carbu-
rante visualizzato come riferimento.
L'immagine è a puro titolo di esempio e può
variare leggermente dalle reali condizioni.
■Aggiornamento dei dati della cronolo-
gia
Aggiornare l'ultimo consumo di carburante
selezionando “Clip” per misurare nuova- mente il consumo di carburante attuale.
■Reset dei dati
I dati relativi al consumo di carburante pos-
sono essere cancellati selezionando “Can-
cella”.
■Autonomia
Visualizza la distanz a massima stimata che può essere percorsa con la quantità di carbu-
rante residua.
Questa distanza viene calcolata in base al proprio consumo medio di carburante.
Pertanto, la distanza effettiva percorribile
potrebbe differire da quella visualizzata.
