navigation system TOYOTA COROLLA HATCHBACK 2021 Manuel du propriétaire (in French)

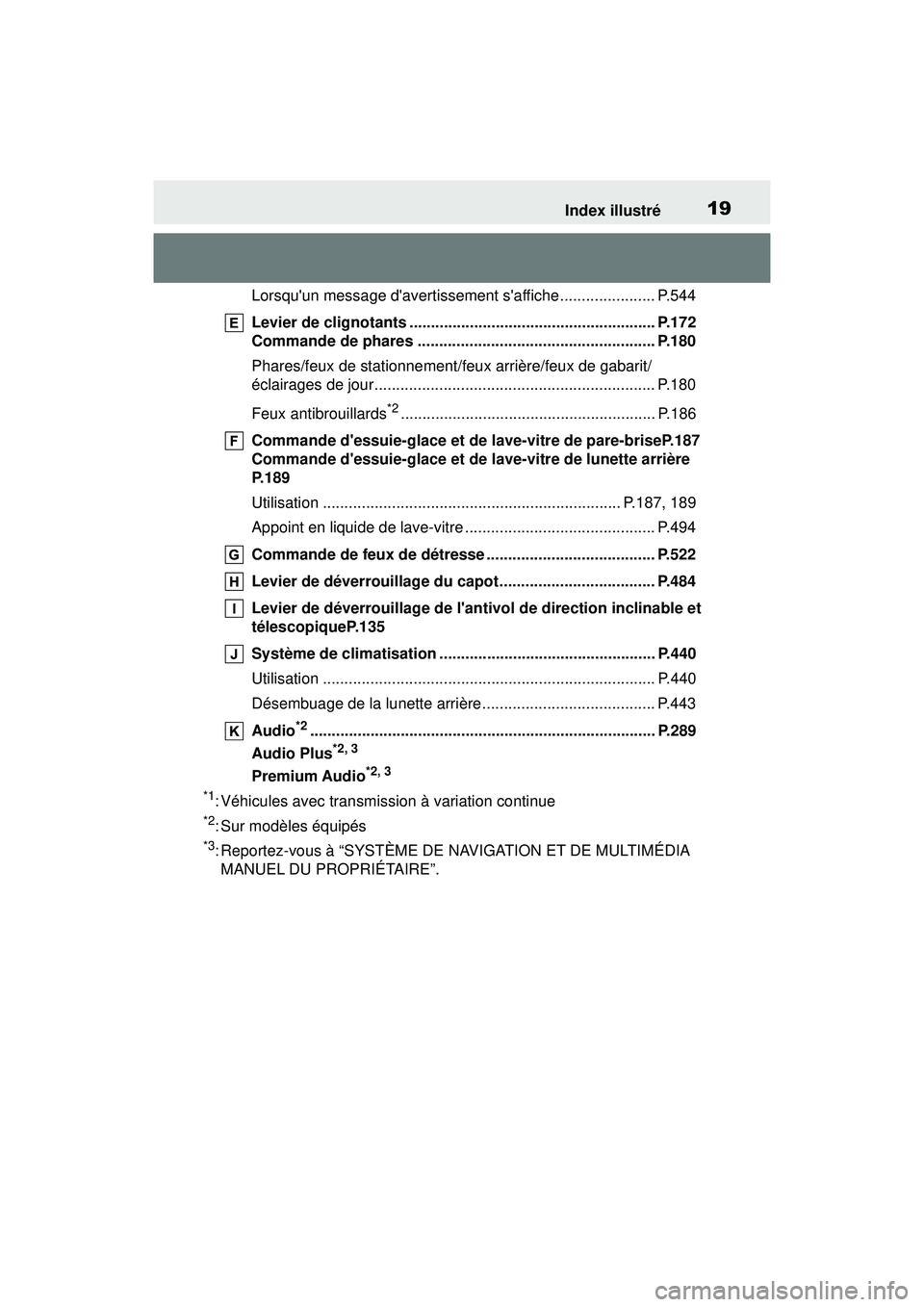

19Index illustré
COROLLA H/B_DLorsqu'un messa
ge d'avertissement s'affiche...................... P.544
Levier de clignotants ......................................... ................ P.172
Commande de phares ....................................................... P.180
Phares/feux de stationnement/f eux arrière/feux de gabarit/
éclairages de jour................................................................. P.180
Feux antibrouillards
*2........................................................... P.186
Commande d'essuie-glace et de lave-vitre de pare-briseP.187
Commande d'essuie-glace et de lave-vitre de lunette arrière
P. 1 8 9
Utilisation ..................................................................... P.187, 189
Appoint en liquide de lave-vitre ............................................ P.494
Commande de feux de détresse ....................................... P.522
Levier de déverrouillage du capot.................................... P.484
Levier de déverrouillage de l'antivol de direction inclinable et
télescopiqueP.135
Système de climatisation ........... ....................................... P.440
Utilisation ............................................................................. P.440
Désembuage de la lunette arrière........................................ P.443
Audio
*2................................................................................ P.289
Audio Plus
*2, 3
Premium Audio*2, 3
*1
: Véhicules avec transmission à variation continue
*2: Sur modèles équipés
*3: Reportez-vous à “SYSTÈME DE NAVIGATION ET DE MULTIMÉDIA MANUEL DU PROPRIÉTAIRE”.

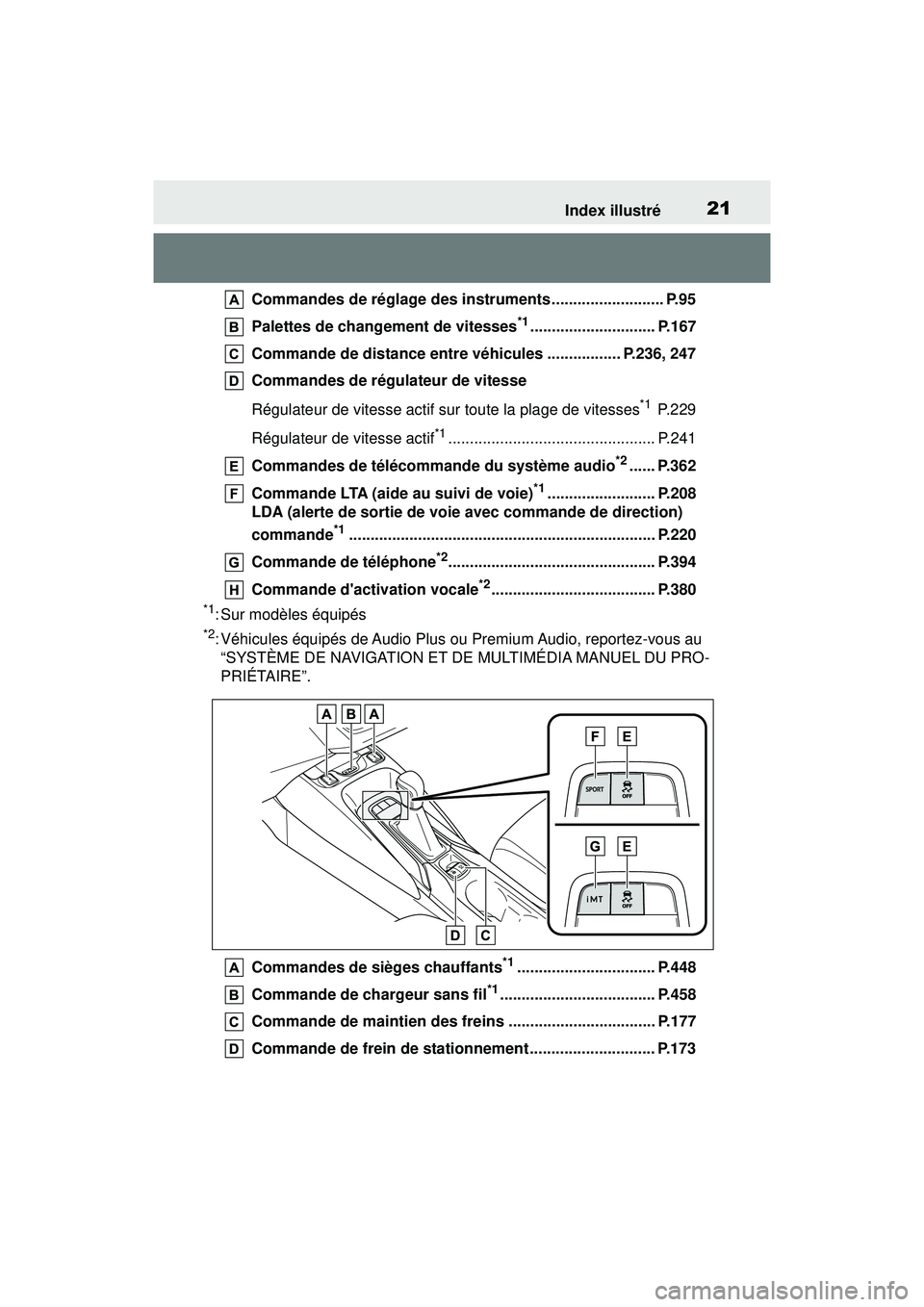

21Index illustré
COROLLA H/B_DCommandes de réglage des inst
ruments .......................... P.95
Palettes de changement de vitesses
*1............................. P.167
Commande de distance entre véhi cules ................. P.236, 247
Commandes de régulateur de vitesse
Régulateur de vitesse actif sur toute la plage de vitesses
*1P. 2 2 9
Régulateur de vitesse actif
*1................................................ P.241
Commandes de télécommande du système audio
*2...... P.362
Commande LTA (aide au suivi de voie)
*1......................... P.208
LDA (alerte de sortie de voie avec commande de direction)
commande
*1....................................................................... P.220
Commande de téléphone
*2................................................ P.394
Commande d'activation vocale
*2...................................... P.380
*1: Sur modèles équipés
*2: Véhicules équipés de Audio Plus ou Premium Audio, reportez-vous au “SYSTÈME DE NAVIGATION ET DE MULTIMÉDIA MANUEL DU PRO-
PRIÉTAIRE”.
Commandes de sièges chauffants
*1................................ P.448
Commande de chargeur sans fil
*1.................................... P.458
Commande de maintien des frei ns .................................. P.177
Commande de frein de stationnement ............................. P.173

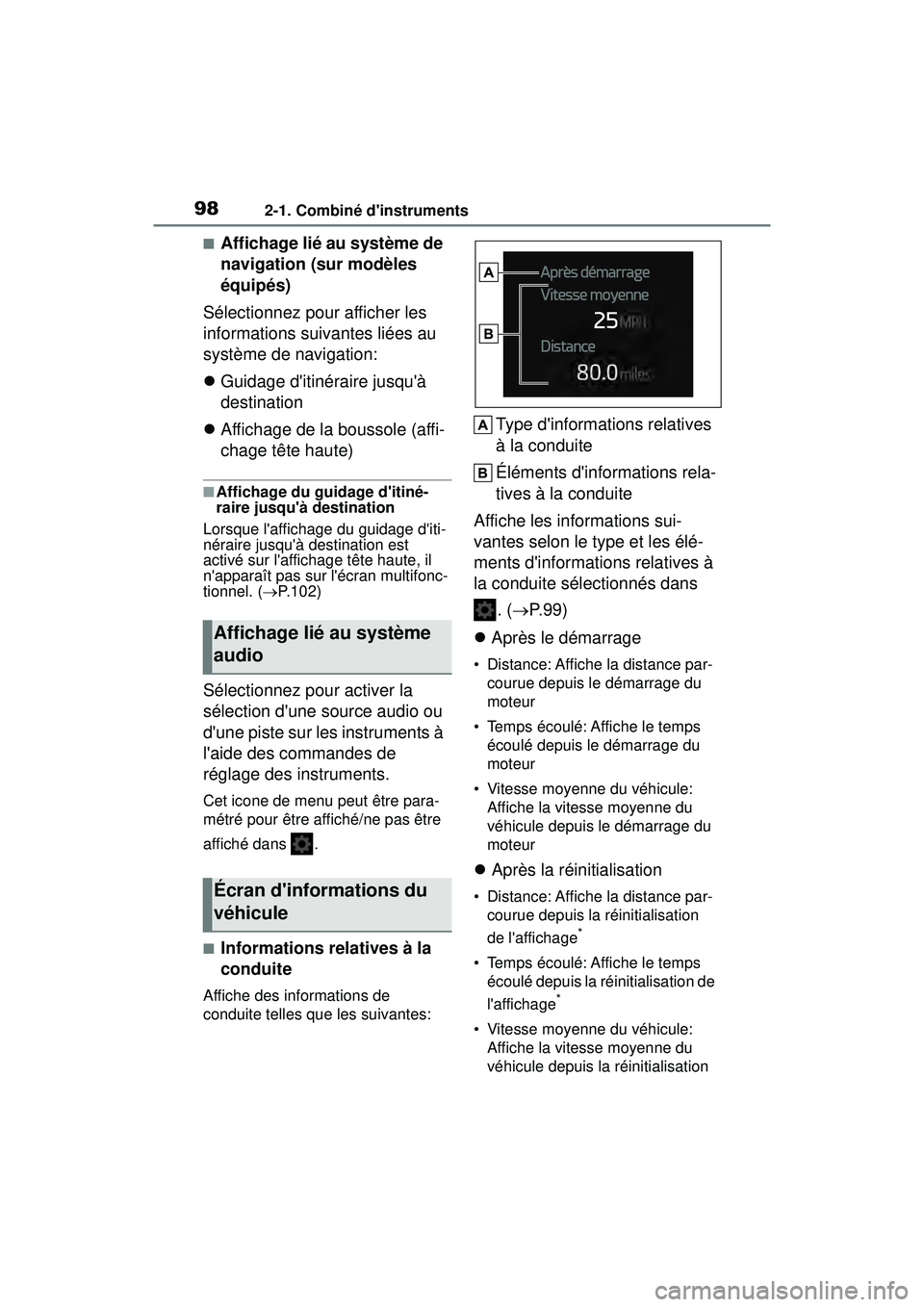

982-1. Combiné d'instruments
COROLLA H/B_D
■Affichage lié au système de
navigation (sur modèles
équipés)
Sélectionnez pour afficher les
informations suivantes liées au
système de navigation:
 Guidage d'itinéraire jusqu'à
destination
 Affichage de la boussole (affi-
chage tête haute)
■Affichage du guidage d'itiné-
raire jusqu'à destination
Lorsque l'affichage du guidage d'iti-
néraire jusqu'à destination est
activé sur l'affichage tête haute, il
n'apparaît pas sur l'écran multifonc-
tionnel. ( P.102)
Sélectionnez pour activer la
sélection d'une source audio ou
d'une piste sur les instruments à
l'aide des commandes de
réglage des instruments.
Cet icone de menu peut être para-
métré pour être affiché/ne pas être
affiché dans .
■Informations relatives à la
conduite
Affiche des informations de
conduite telles qu e les suivantes:
Type d'informations relatives
à la conduite
Éléments d'informations rela-
tives à la conduite
Affiche les informations sui-
vantes selon le type et les élé-
ments d'informations relatives à
la conduite sélectionnés dans . ( P.99)
 Après le démarrage
• Distance: Affiche la distance par-
courue depuis le démarrage du
moteur
• Temps écoulé: Affiche le temps écoulé depuis le démarrage du
moteur
• Vitesse moyenne du véhicule: Affiche la vitesse moyenne du
véhicule depuis le démarrage du
moteur
 Après la réinitialisation
• Distance: Affiche la distance par-
courue depuis la réinitialisation
de l'affichage
*
• Temps écoulé: Affiche le temps écoulé depuis la réinitialisation de
l'affichage
*
• Vitesse moyenne du véhicule: Affiche la vitesse moyenne du
véhicule depuis la réinitialisation
Affichage lié au système
audio
Écran d'informations du
véhicule

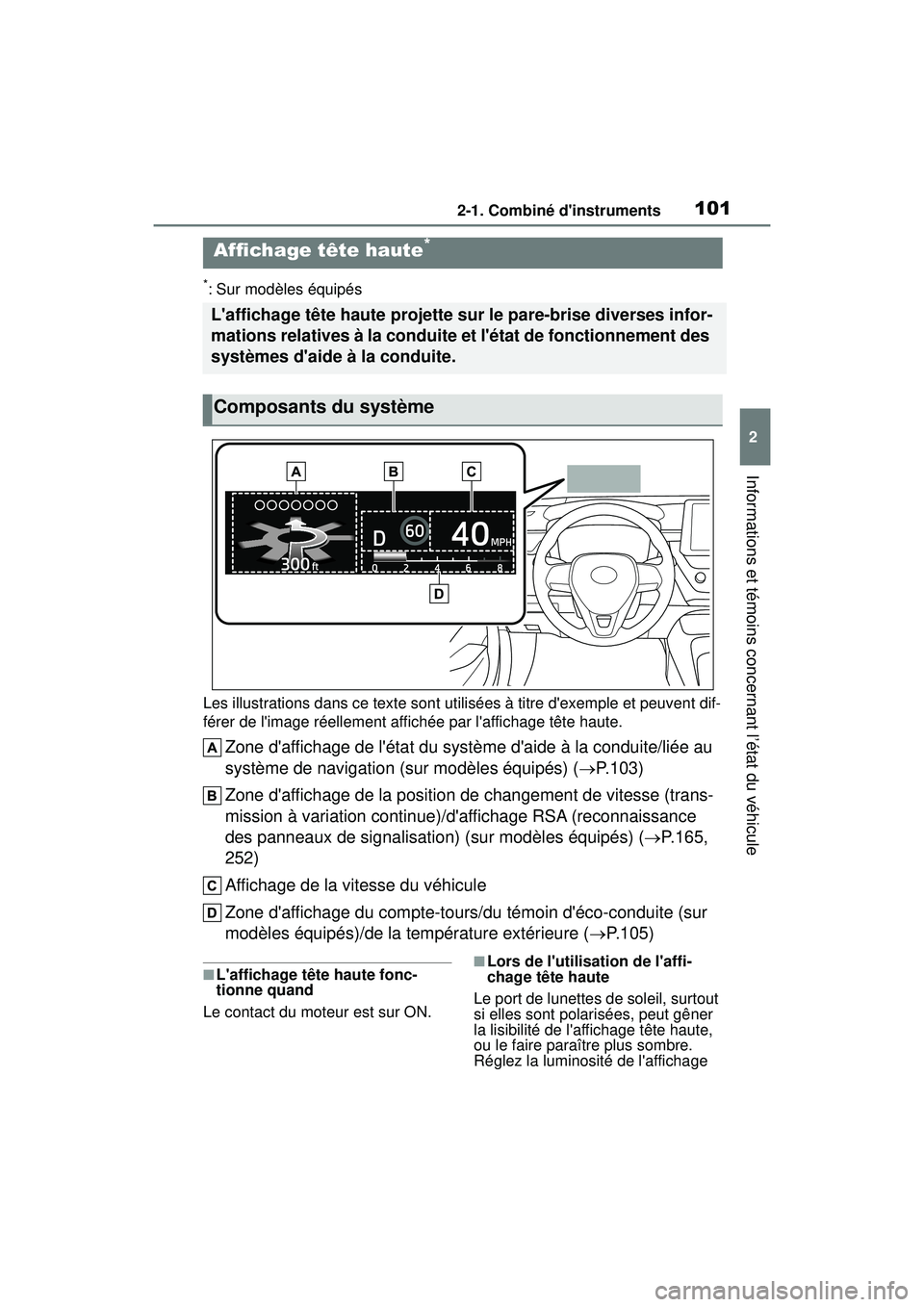

1012-1. Combiné d'instruments
2
Informations et témoins concernant l’état du véhicule
COROLLA H/B_D
*: Sur modèles équipés
Les illustrations dans ce texte sont ut ilisées à titre d'exemple et peuvent dif-
férer de l'image réellement affichée par l'affichage tête haute.
Zone d'affichage de l'état du systè me d'aide à la conduite/liée au
système de navigation (sur modèles équipés) ( P.103)
Zone d'affichage de la position de changement de vitesse (trans-
mission à variation continue)/d'affichage RSA (reconnaissance
des panneaux de signalisation) (sur modèles équipés) ( P.165,
252)
Affichage de la vitesse du véhicule
Zone d'affichage du compte-tours/du témoin d'éco-conduite (sur
modèles équipés)/de la température extérieure ( P.105)
■L'affichage tête haute fonc-
tionne quand
Le contact du moteur est sur ON.■Lors de l'utilisation de l'affi-
chage tête haute
Le port de lunettes de soleil, surtout
si elles sont polarisées, peut gêner
la lisibilité de l'affi chage tête haute,
ou le faire paraître plus sombre.
Réglez la luminosité de l'affichage
Affichage tête haute*
L'affichage tête haute projette sur le pare-brise diverses infor-
mations relatives à la conduite et l'état de fonctionnement des
systèmes d'aide à la conduite.
Composants du système

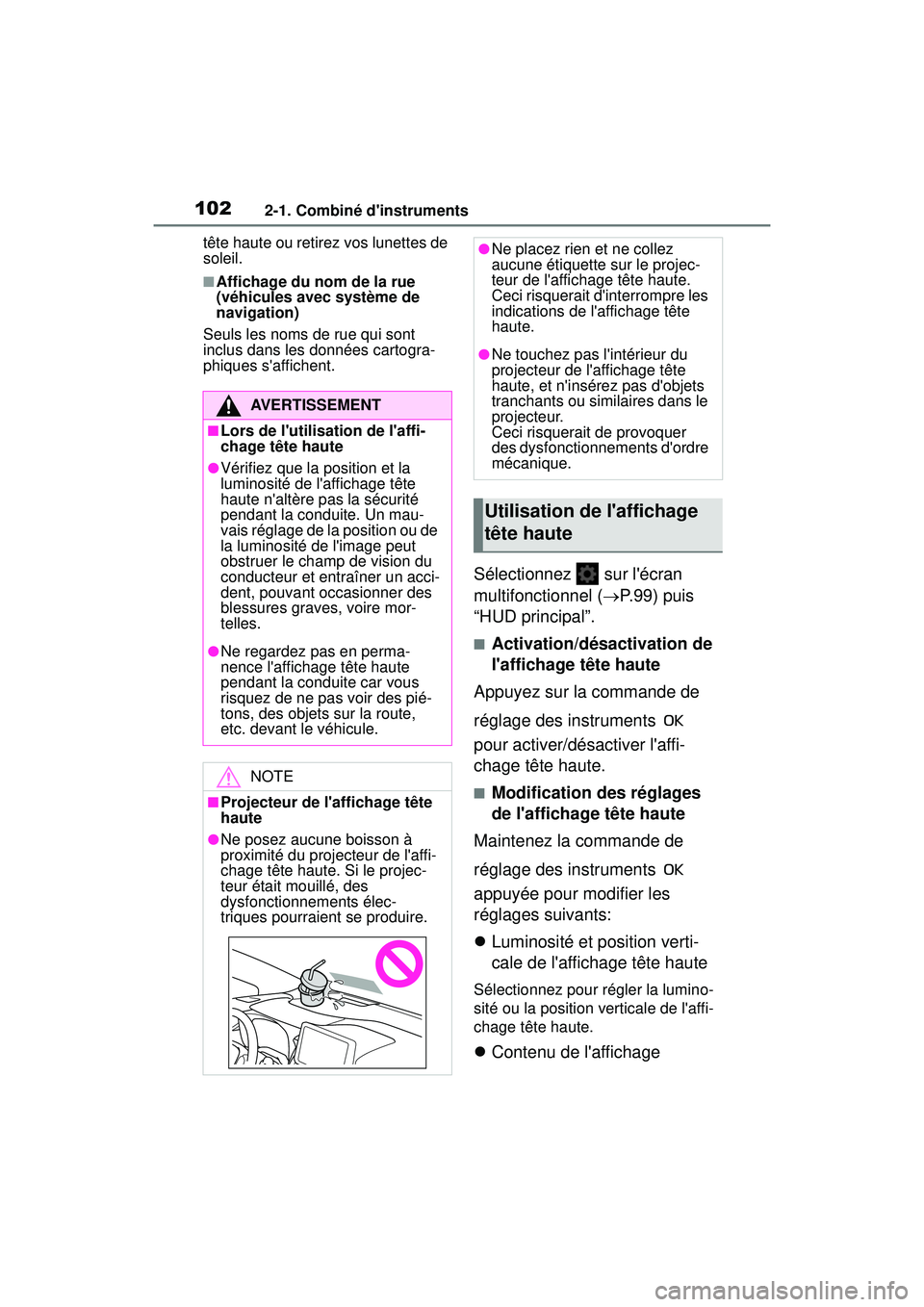

1022-1. Combiné d'instruments
COROLLA H/B_Dtête haute ou retirez vos lunettes de
soleil.
■Affichage du nom de la rue
(véhicules avec système de
navigation)
Seuls les noms de rue qui sont
inclus dans les données cartogra-
phiques s'affichent.
Sélectionnez sur l'écran
multifonctionnel ( P.99) puis
“HUD principal”.
■Activation/désactivation de
l'affichage tête haute
Appuyez sur la commande de
réglage des instruments
pour activer/désactiver l'affi-
chage tête haute.
■Modification des réglages
de l'affichage tête haute
Maintenez la commande de
réglage des instruments
appuyée pour modifier les
réglages suivants:
 Luminosité et position verti-
cale de l'affichage tête haute
Sélectionnez pour régler la lumino-
sité ou la position verticale de l'affi-
chage tête haute.
Contenu de l'affichage
AVERTISSEMENT
■Lors de l'utilisation de l'affi-
chage tête haute
●Vérifiez que la position et la
luminosité de l'affichage tête
haute n'altère pas la sécurité
pendant la conduite. Un mau-
vais réglage de la position ou de
la luminosité de l'image peut
obstruer le champ de vision du
conducteur et entraîner un acci-
dent, pouvant occasionner des
blessures graves, voire mor-
telles.
●Ne regardez pas en perma-
nence l'affichage tête haute
pendant la conduite car vous
risquez de ne pas voir des pié-
tons, des objets sur la route,
etc. devant le véhicule.
NOTE
■Projecteur de l'affichage tête
haute
●Ne posez aucune boisson à
proximité du projecteur de l'affi-
chage tête haute. Si le projec-
teur était mouillé, des
dysfonctionnements élec-
triques pourraient se produire.
●Ne placez rien et ne collez
aucune étiquette sur le projec-
teur de l'affichage tête haute.
Ceci risquerait d'interrompre les
indications de l'affichage tête
haute.
●Ne touchez pas l'intérieur du
projecteur de l'affichage tête
haute, et n'insérez pas d'objets
tranchants ou similaires dans le
projecteur.
Ceci risquerait de provoquer
des dysfonctionnements d'ordre
mécanique.
Utilisation de l'affichage
tête haute

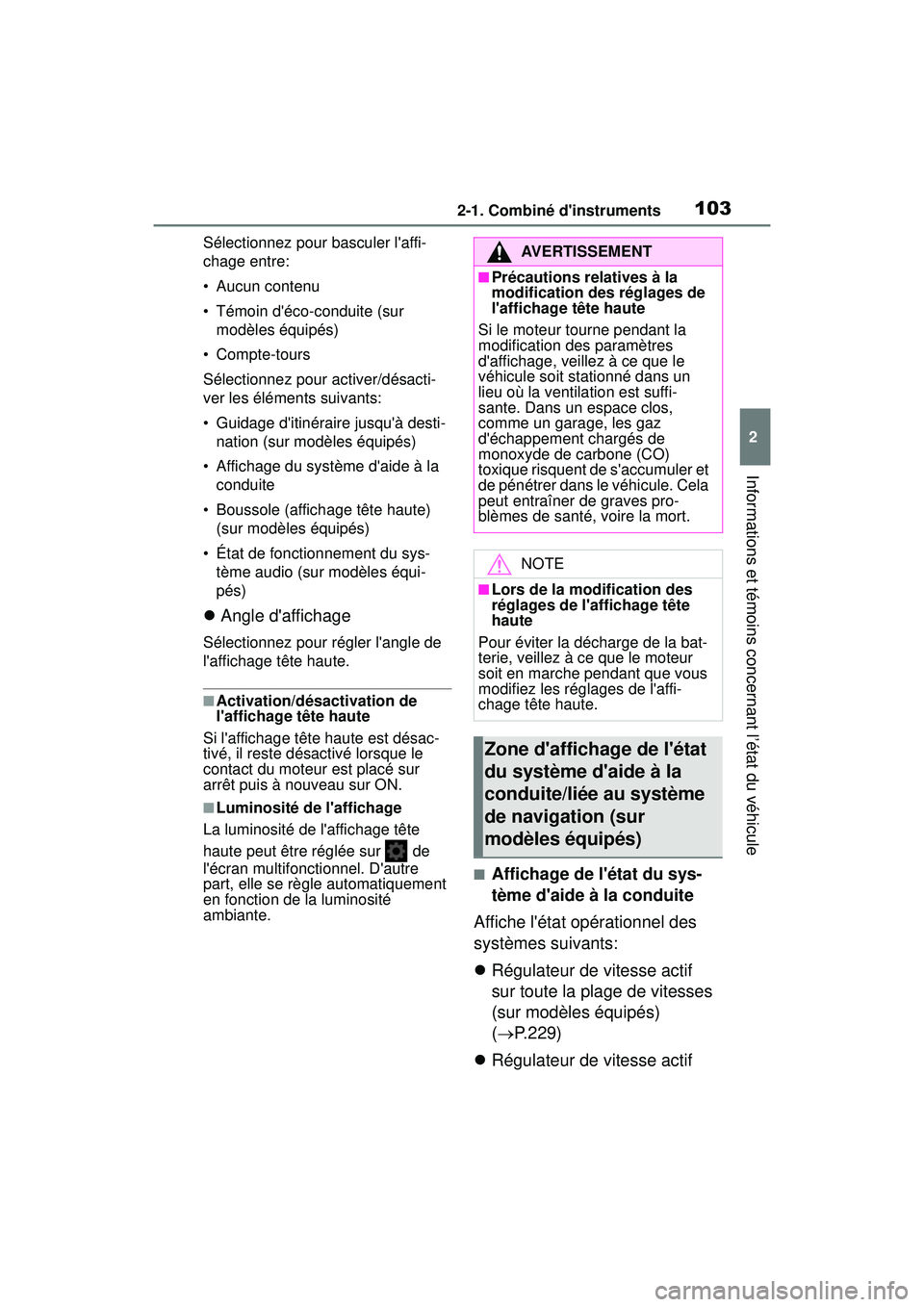

1032-1. Combiné d'instruments
2
Informations et témoins concernant l’état du véhicule
COROLLA H/B_DSélectionnez pour basculer l'affi-
chage entre:
• Aucun contenu
• Témoin d'éco-conduite (sur
modèles équipés)
• Compte-tours
Sélectionnez pour activer/désacti-
ver les éléments suivants:
• Guidage d'itinéraire jusqu'à desti- nation (sur modèles équipés)
• Affichage du systè me d'aide à la
conduite
• Boussole (affichage tête haute) (sur modèles équipés)
• État de fonctionnement du sys- tème audio (sur modèles équi-
pés)
 Angle d'affichage
Sélectionnez pour régler l'angle de
l'affichage tête haute.
■Activation/désactivation de
l'affichage tête haute
Si l'affichage tête haute est désac-
tivé, il reste désactivé lorsque le
contact du moteur est placé sur
arrêt puis à nouveau sur ON.
■Luminosité de l'affichage
La luminosité de l'affichage tête
haute peut être réglée sur de
l'écran multifonctionnel. D'autre
part, elle se règle automatiquement
en fonction de la luminosité
ambiante.
■Affichage de l'état du sys-
tème d'aide à la conduite
Affiche l'état opérationnel des
systèmes suivants:
 Régulateur de vitesse actif
sur toute la plage de vitesses
(sur modèles équipés)
( P.229)
 Régulateur de vitesse actif
AVERTISSEMENT
■Précautions relatives à la
modification des réglages de
l'affichage tête haute
Si le moteur tourne pendant la
modification des paramètres
d'affichage, veillez à ce que le
véhicule soit stationné dans un
lieu où la ventilation est suffi-
sante. Dans un espace clos,
comme un garage, les gaz
d'échappement chargés de
monoxyde de carbone (CO)
toxique risquent de s'accumuler et
de pénétrer dans le véhicule. Cela
peut entraîner de graves pro-
blèmes de santé, voire la mort.
NOTE
■Lors de la modification des
réglages de l'affichage tête
haute
Pour éviter la décharge de la bat-
terie, veillez à ce que le moteur
soit en marche pendant que vous
modifiez les réglages de l'affi-
chage tête haute.
Zone d'affichag e de l'état
du système d'aide à la
conduite/liée au système
de navigation (sur
modèles équipés)

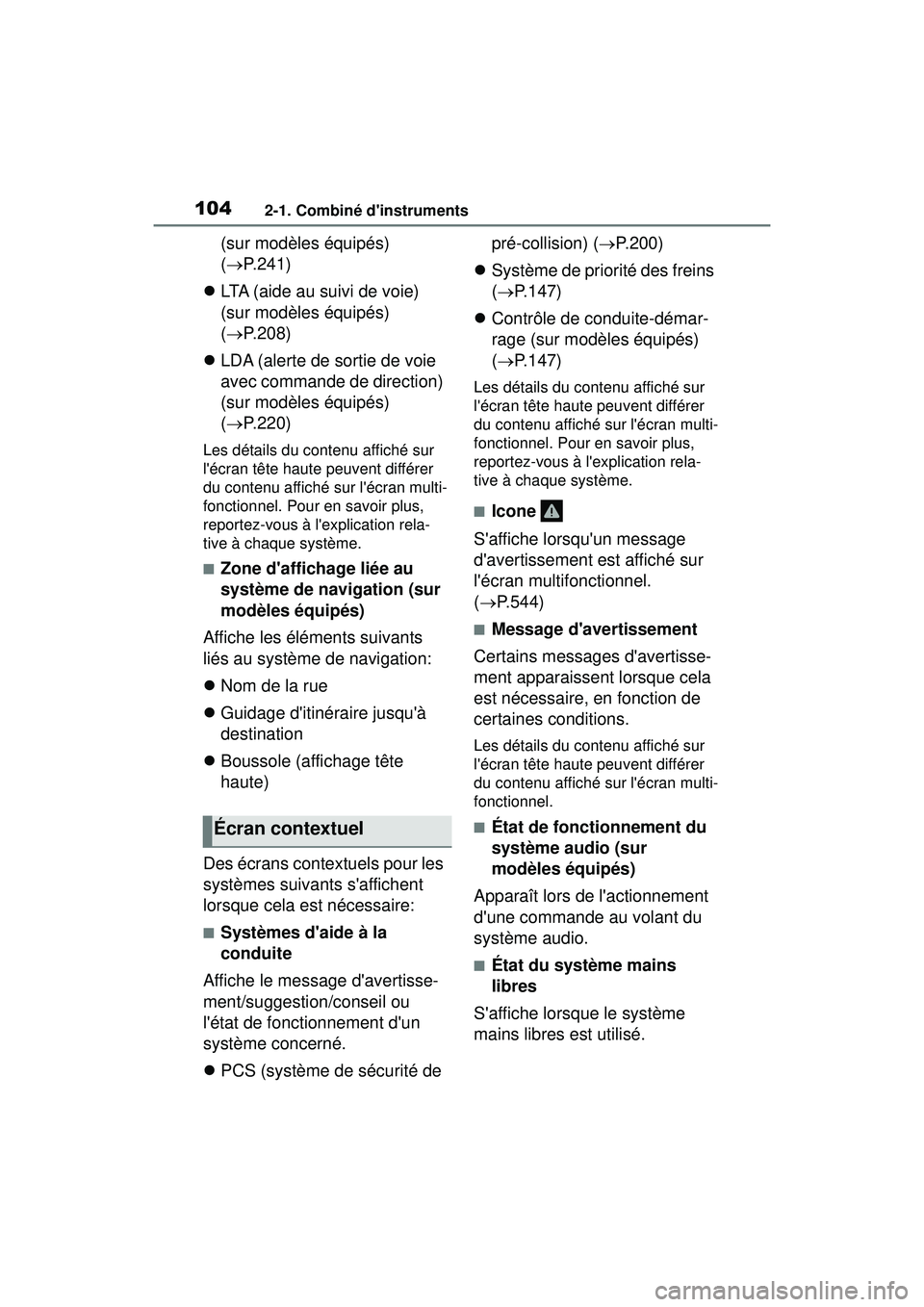

1042-1. Combiné d'instruments
COROLLA H/B_D
(sur modèles équipés)
(P.241)
 LTA (aide au suivi de voie)
(sur modèles équipés)
( P.208)
 LDA (alerte de sortie de voie
avec commande de direction)
(sur modèles équipés)
( P.220)
Les détails du contenu affiché sur
l'écran tête haute peuvent différer
du contenu affiché sur l'écran multi-
fonctionnel. Pour en savoir plus,
reportez-vous à l'explication rela-
tive à chaque système.
■Zone d'affichage liée au
système de navigation (sur
modèles équipés)
Affiche les éléments suivants
liés au système de navigation:
 Nom de la rue
 Guidage d'itinéraire jusqu'à
destination
 Boussole (affichage tête
haute)
Des écrans contextuels pour les
systèmes suivants s'affichent
lorsque cela est nécessaire:
■Systèmes d'aide à la
conduite
Affiche le message d'avertisse-
ment/suggestion/conseil ou
l'état de fonctionnement d'un
système concerné.
 PCS (système de sécurité de pré-collision) (
P.200)
 Système de priorité des freins
( P.147)
 Contrôle de conduite-démar-
rage (sur modèles équipés)
( P.147)
Les détails du contenu affiché sur
l'écran tête haute peuvent différer
du contenu affiché sur l'écran multi-
fonctionnel. Pour en savoir plus,
reportez-vous à l'explication rela-
tive à chaque système.
■Icone
S'affiche lorsqu'un message
d'avertissement est affiché sur
l'écran multifonctionnel.
( P.544)
■Message d'avertissement
Certains messages d'avertisse-
ment apparaissent lorsque cela
est nécessaire, en fonction de
certaines conditions.
Les détails du contenu affiché sur
l'écran tête haute peuvent différer
du contenu affiché sur l'écran multi-
fonctionnel.
■État de fonctionnement du
système audio (sur
modèles équipés)
Apparaît lors de l'actionnement
d'une commande au volant du
système audio.
■État du système mains
libres
S'affiche lorsque le système
mains libres est utilisé.
Écran contextuel

2554-5. Utilisation des systèmes d'aide à la conduite
4
Conduite

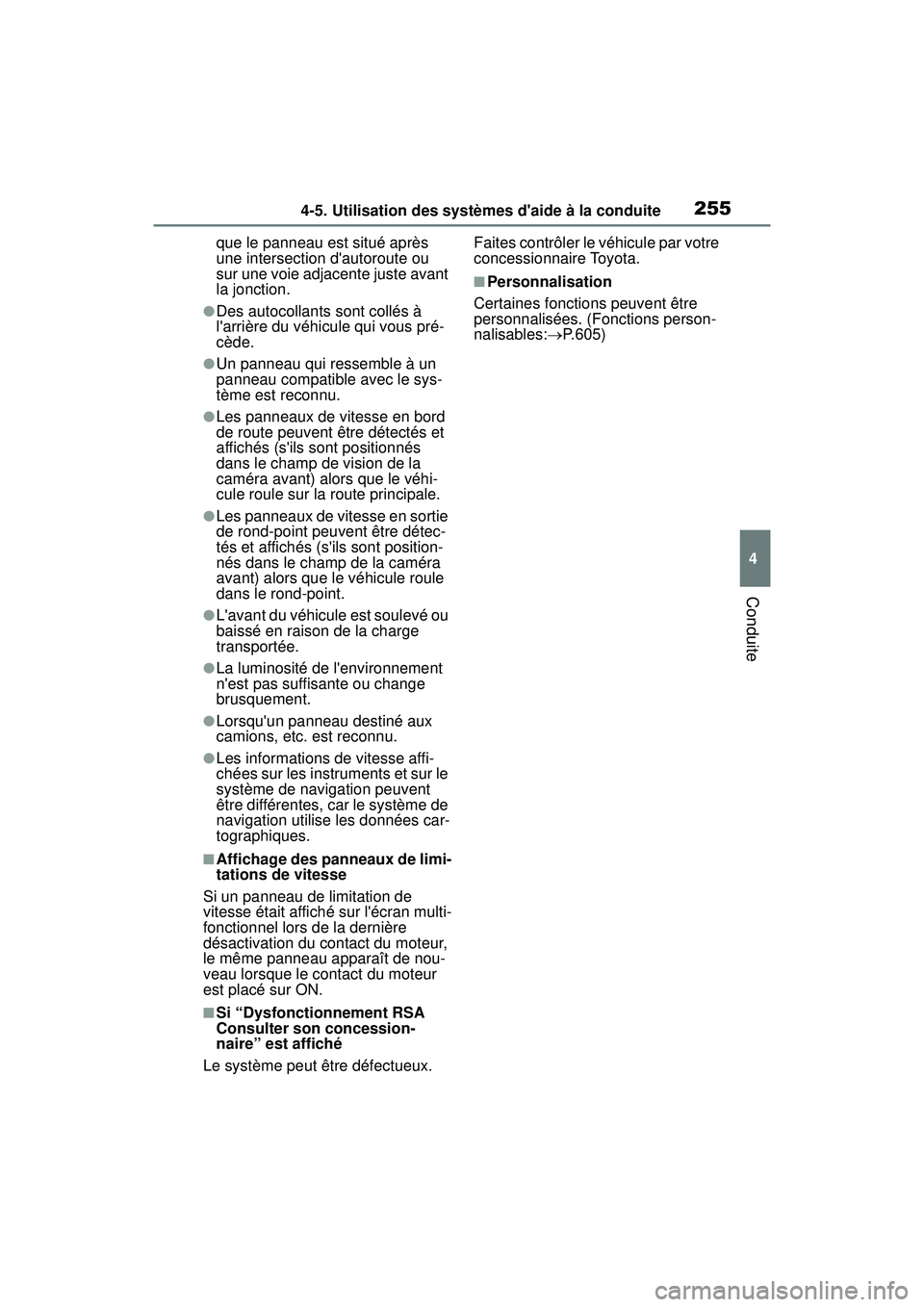

COROLLA H/B_Dque le panneau est situé après
une intersection d'autoroute ou
sur une voie adjacente juste avant
la jonction.
●Des autocollants
sont collés à
l'arrière du véhicule qui vous pré-
cède.
●Un panneau qui ressemble à un
panneau compatible avec le sys-
tème est reconnu.
●Les panneaux de vitesse en bord
de route peuvent être détectés et
affichés (s'ils sont positionnés
dans le champ de vision de la
caméra avant) alors que le véhi-
cule roule sur la route principale.
●Les panneaux de vitesse en sortie
de rond-point peuvent être détec-
tés et affichés (s'ils sont position-
nés dans le champ de la caméra
avant) alors que le véhicule roule
dans le rond-point.
●L'avant du véhicule est soulevé ou
baissé en raison de la charge
transportée.
●La luminosité de l'environnement
n'est pas suffisante ou change
brusquement.
●Lorsqu'un panneau destiné aux
camions, etc. est reconnu.
●Les informations de vitesse affi-
chées sur les instruments et sur le
système de navigation peuvent
être différentes, car le système de
navigation utilise les données car-
tographiques.
■Affichage des panneaux de limi-
tations de vitesse
Si un panneau de limitation de
vitesse était affiché sur l'écran multi-
fonctionnel lors de la dernière
désactivation du contact du moteur,
le même panneau apparaît de nou-
veau lorsque le contact du moteur
est placé sur ON.
■Si “Dysfonctionnement RSA
Consulter son concession-
naire” est affiché
Le système peut être défectueux. Faites contrôler le
véhicule par votre
concessionnaire Toyota.
■Personnalisation
Certaines fonctions peuvent être
personnalisées. (Fonctions person-
nalisables: P.605)

2684-5. Utilisation des systèmes d'aide à la conduite
COROLLA H/B_D

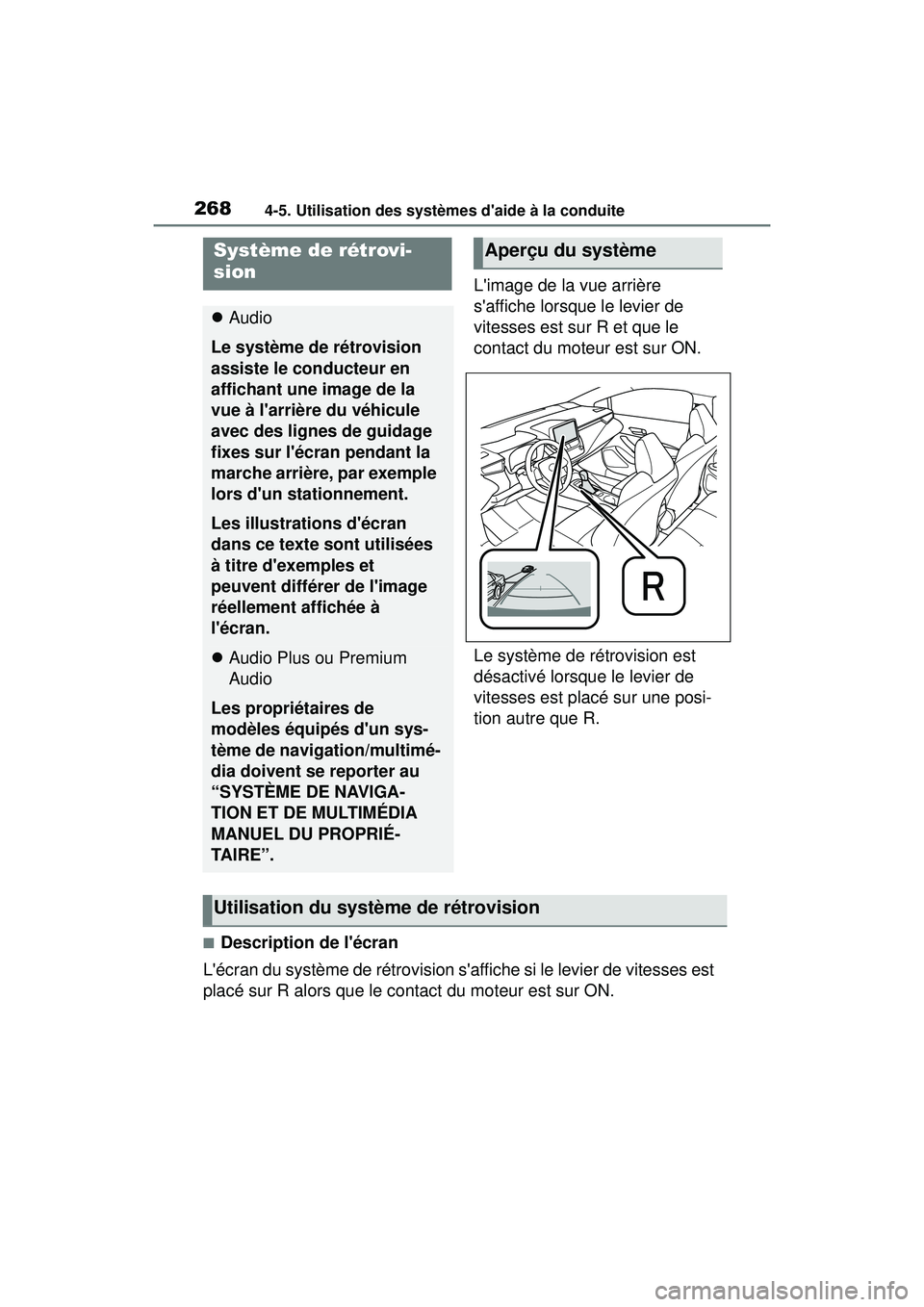

L'image de la vue arrière
s'affiche lorsque le levier de
vitesses est sur R et que le
contact du moteur est sur ON.
Le système de rétrovision est
désactivé lorsque le levier de
vitesses est placé sur une posi-
tion autre que R.
■Description de l'écran
L'écran du système de rétrovision s'affiche si le levier de vitesses est
placé sur R alors que le contact du moteur est sur ON.
Système de rétrovi-
sion
 Audio
Le système de rétrovision
assiste le conducteur en
affichant une image de la
vue à l'arrière du véhicule
avec des lignes de guidage
fixes sur l'écran pendant la
marche arrière, par exemple
lors d'un stationnement.
Les illustrations d'écran
dans ce texte sont utilisées
à titre d'exemples et
peuvent différer de l'image
réellement affichée à
l'écran.
Audio Plus ou Premium
Audio
Les propriétaires de
modèles équipés d'un sys-
tème de navigation/multimé-
dia doivent se reporter au
“SYSTÈME DE NAVIGA-
TION ET DE MULTIMÉDIA
MANUEL DU PROPRIÉ-
TA I R E ” .
Aperçu du système
Utilisation du systè me de rétrovision

2895-1. Fonction de base
5
Audio
COROLLA H/B_D

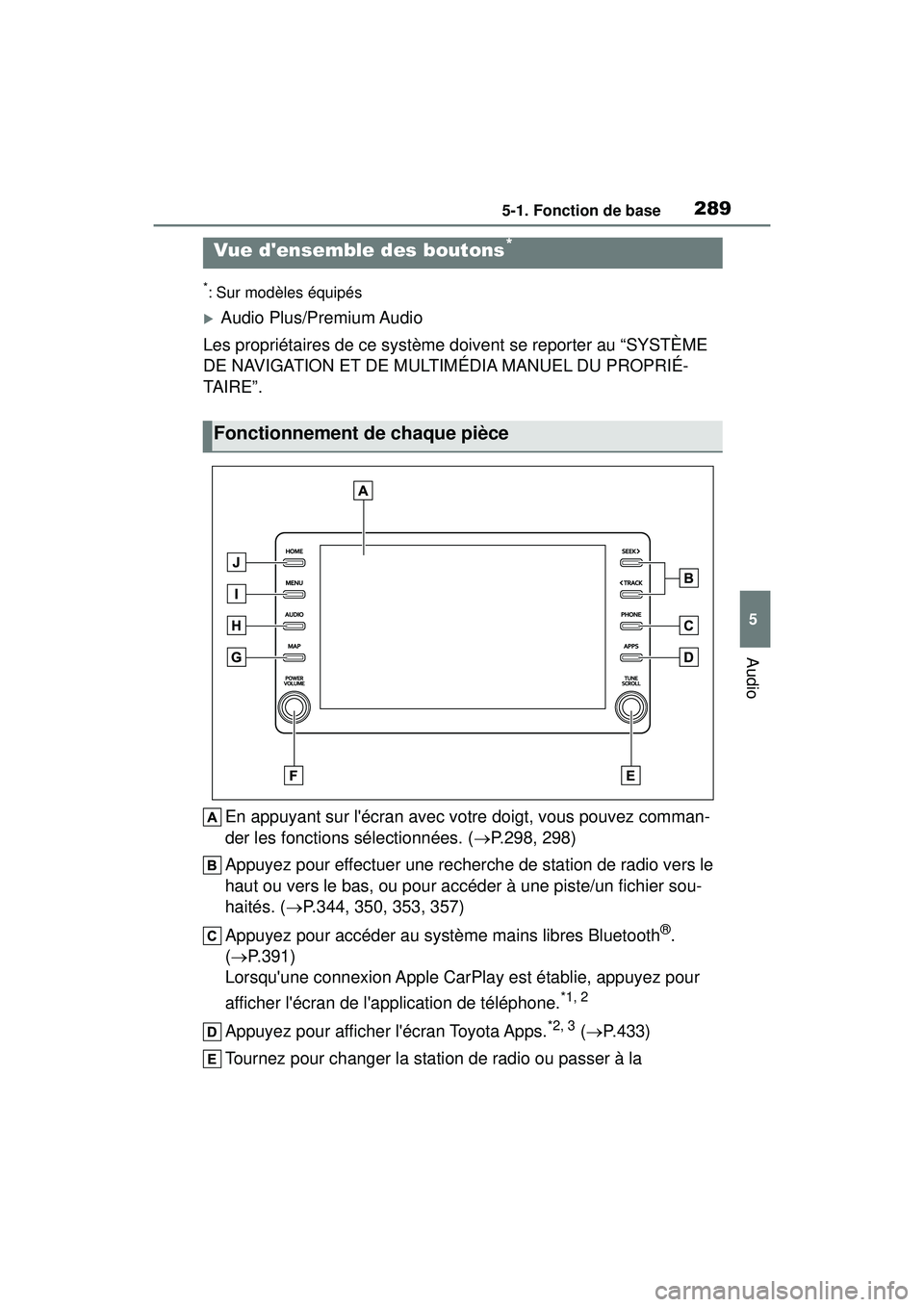

5-1.Fonction de base
*: Sur modèles équipés
Audio Plus/Premium Audio
Les propriétaires de ce système doivent se reporter au “SYSTÈME
DE NAVIGATION ET DE MULTIMÉDIA MANUEL DU PROPRIÉ-
TA I R E ” .
En appuyant sur l'écran avec votre doigt, vous pouvez comman-
der les fonctions sélectionnées. ( P.298, 298)
Appuyez pour effectuer une recherche de station de radio vers le
haut ou vers le bas, ou pour accéder à une piste/un fichier sou-
haités. ( P.344, 350, 353, 357)
Appuyez pour accéder au système mains libres Bluetooth
®.
( P.391)
Lorsqu'une connexion Apple CarPlay est établie, appuyez pour
afficher l'écran de l'application de téléphone.
*1, 2
Appuyez pour afficher l'écran Toyota Apps.*2, 3 (  P.433)
Tournez pour changer la station de radio ou passer à la
Vue d'ensemble des boutons*
Fonctionnement de chaque pièce
