TOYOTA COROLLA HATCHBACK 2022 Betriebsanleitungen (in German)

89
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
über den Betriebszustand der verschie-
denen Systeme des Fahrzeugs.
Anzeige für Fahrtrichtungsanzei-
ger ( S.195)
Schlussleuchtenanzeige
( S.201)
Anzeige für Fernlicht ( S.202)
Anzeige für das adaptive Fern-
lichtsystem (je nach Ausstat-
tung) ( S.207)
Anzeige für automatisches Fern-
licht (je nach Ausstattung)
( S.204)
Anzeige für Nebelscheinwerfer
(je nach Ausstattung) ( S.210)
Nebelschlussleuchtenanzeige
( S.210)
PCS-Warnleuchte*1, 2 (je nach
Ausstattung) ( S.233)
Anzeige für Geschwindigkeitsre-
gelung (je nach Ausstattung)
( S.257, 269, 280) Anzeige für dynamische
Radar-Geschwindigkeitsrege-
lung (je nach Ausstattung)
( S.257, 269)
Anzeige “SET” für Geschwindig-
keitsregelung (je nach Ausstat-
tung) ( S.257, 269, 280)
*3
LTA-Anzeige (je nach Ausstat-
tung) ( S.244)
LDA-Anzeige (je nach Ausstat-
tung) ( S.253)
Außenspiegel-Anzeigen für
BSM*4, 5, 6 (je nach Ausstattung)
( S.299)
BSM-Anzeige (je nach Ausstat-
tung) ( S.299)
OFF-Anzeige für Toyota-Ein-
parkhilfe*1, 2 (je nach Ausstat-
tung) ( S.316)
Anzeige RCTA OFF*1, 2 (je nach
Ausstattung) ( S.325)
Anzeige PKSB OFF*1, 2 (je nach
Ausstattung) ( S.332)
Anzeige für Geschwindigkeitsbe-
grenzung (je nach Ausstattung)
( S.283)
S-IPA-Anzeige*1 (je nach Aus-
stattung) ( S.344)
Stopp- & Startanzeige*1 (je nach
Ausstattung) ( S.290)
Stopp- & Start-Abbruchan-
zeige*1, 2 (je nach Ausstattung)
( S.290)
(Blinkt)
Radschlupfanzeige*1 (S.372)
Anzeige VSC OFF*1, 2 ( S.372)
Anzeige für das intelligente Ein-
stiegs- & Startsystem*7 (je nach
Ausstattung) ( S.184)
Schaltanzeige (je nach Ausstat-
tung) ( S.104)
Anzeige für Feststellbremse
( S.196)
Anzeige für Standby-Betrieb der
Bremsenarretierungsfunktion*1
( S.199)
Anzeige für aktivierte Bremsen-
arretierung*1 ( S.199)
Anzeige Auto EPB OFF*1, 2 (je
nach Ausstattung) ( S.196)
Anzeigeleuchte für ECO-Fahr-
betrieb*1(je nach Ausstattung)
( S.104)
Anzeige für niedrige Außentem-
peratur*8 ( S.91, 95)
Sicherheitsanzeige ( S.81, 83)

902-1. Kombiinstrument

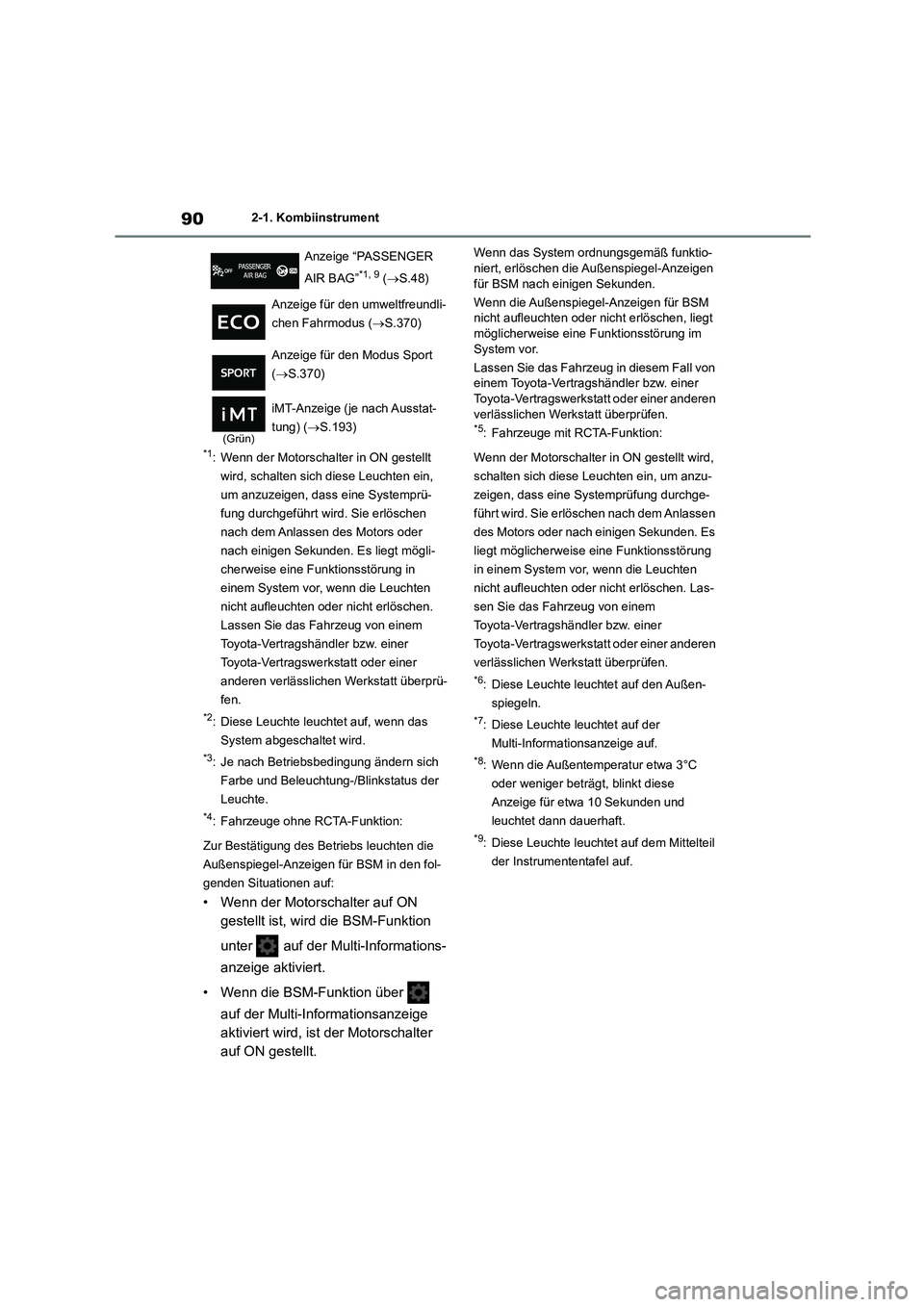

*1: Wenn der Motorschalter in ON gestellt
wird, schalten sich diese Leuchten ein,
um anzuzeigen, dass eine Systemprü-
fung durchgeführt wird. Sie erlöschen
nach dem Anlassen des Motors oder
nach einigen Sekunden. Es liegt mögli-
cherweise eine Funktionsstörung in
einem System vor, wenn die Leuchten
nicht aufleuchten oder nicht erlöschen.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprü-
fen.
*2: Diese Leuchte leuchtet auf, wenn das
System abgeschaltet wird.
*3: Je nach Betriebsbedingung ändern sich
Farbe und Beleuchtung-/Blinkstatus der
Leuchte.
*4: Fahrzeuge ohne RCTA-Funktion:
Zur Bestätigung des Betriebs leuchten die
Außenspiegel-Anzeigen für BSM in den fol-
genden Situationen auf:
• Wenn der Motorschalter auf ON
gestellt ist, wird die BSM-Funktion
unter auf der Multi-Informations-
anzeige aktiviert.
• Wenn die BSM-Funktion über
auf der Multi-Informationsanzeige
aktiviert wird, ist der Motorschalter
auf ON gestellt.
Wenn das System ordnungsgemäß funktio- niert, erlöschen die Außenspiegel-Anzeigen
für BSM nach einigen Sekunden.
Wenn die Außenspiegel-Anzeigen für BSM
nicht aufleuchten oder nicht erlöschen, liegt möglicherweise eine Funktionsstörung im
System vor.
Lassen Sie das Fahrzeug in diesem Fall von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.*5: Fahrzeuge mit RCTA-Funktion:
Wenn der Motorschalter in ON gestellt wird,
schalten sich diese Leuchten ein, um anzu-
zeigen, dass eine Systemprüfung durchge-
führt wird. Sie erlöschen nach dem Anlassen
des Motors oder nach einigen Sekunden. Es
liegt möglicherweise eine Funktionsstörung
in einem System vor, wenn die Leuchten
nicht aufleuchten oder nicht erlöschen. Las-
sen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
*6: Diese Leuchte leuchtet auf den Außen-
spiegeln.
*7: Diese Leuchte leuchtet auf der
Multi-Informationsanzeige auf.
*8: Wenn die Außentemperatur etwa 3°C
oder weniger beträgt, blinkt diese
Anzeige für etwa 10 Sekunden und
leuchtet dann dauerhaft.
*9: Diese Leuchte leuchtet auf dem Mittelteil
der Instrumententafel auf.
Anzeige “PASSENGER
AIR BAG”*1, 9 ( S.48)
Anzeige für den umweltfreundli-
chen Fahrmodus ( S.370)
Anzeige für den Modus Sport
( S.370)
(Grün)
iMT-Anzeige (je nach Ausstat-
tung) ( S.193)

91
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen

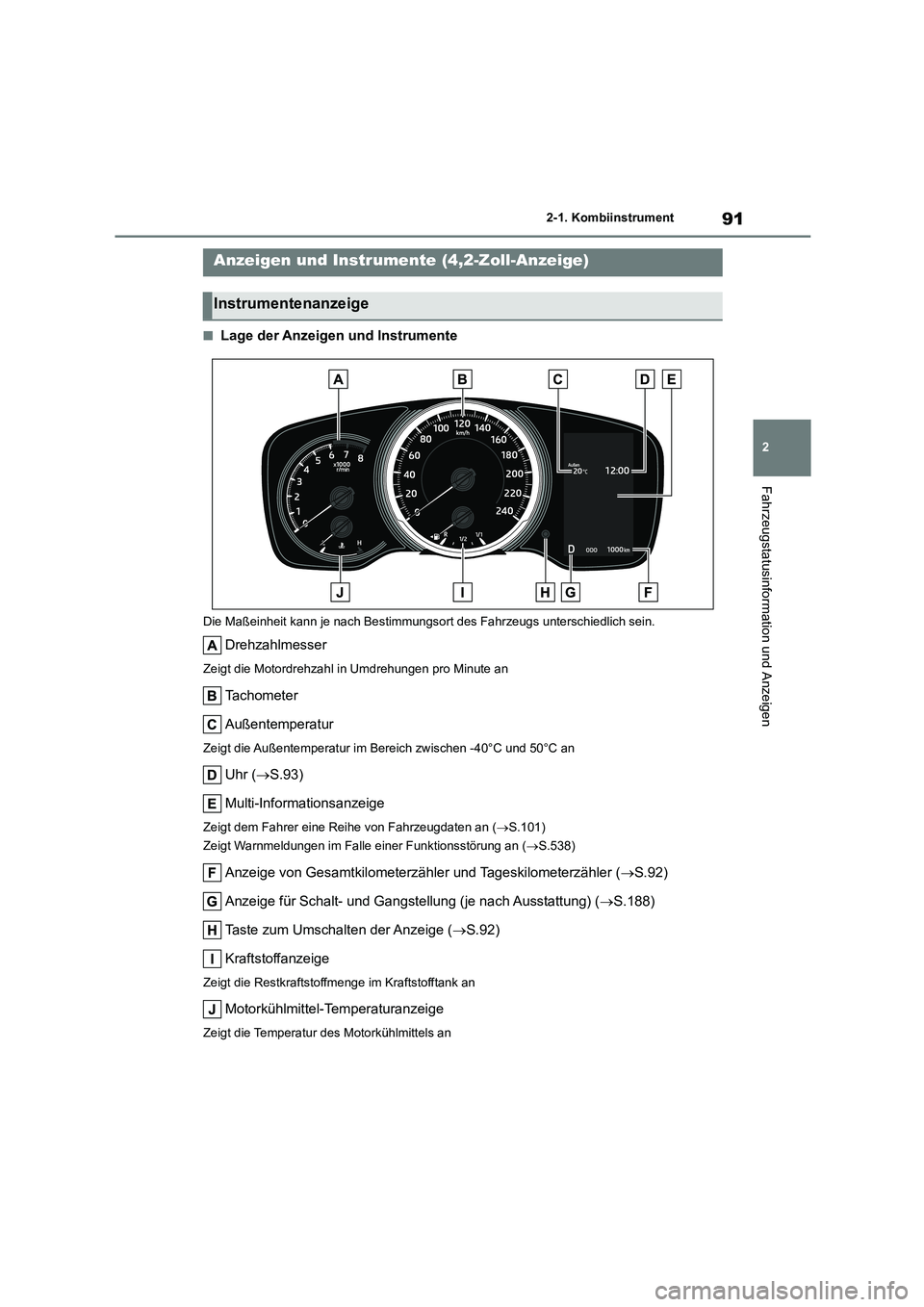

■Lage der Anzeigen und Instrumente
Die Maßeinheit kann je nach Bestimmungsor t des Fahrzeugs unterschiedlich sein.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an
Uhr ( S.93)
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an ( S.101)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.538)
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler (S.92)
Anzeige für Schalt- und Gangstellung (je nach Ausstattung) ( S.188)
Taste zum Umschalten der Anzeige ( S.92)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Anzeigen und Instrumente (4,2-Zoll-Anzeige)
Instrumentenanzeige

922-1. Kombiinstrument

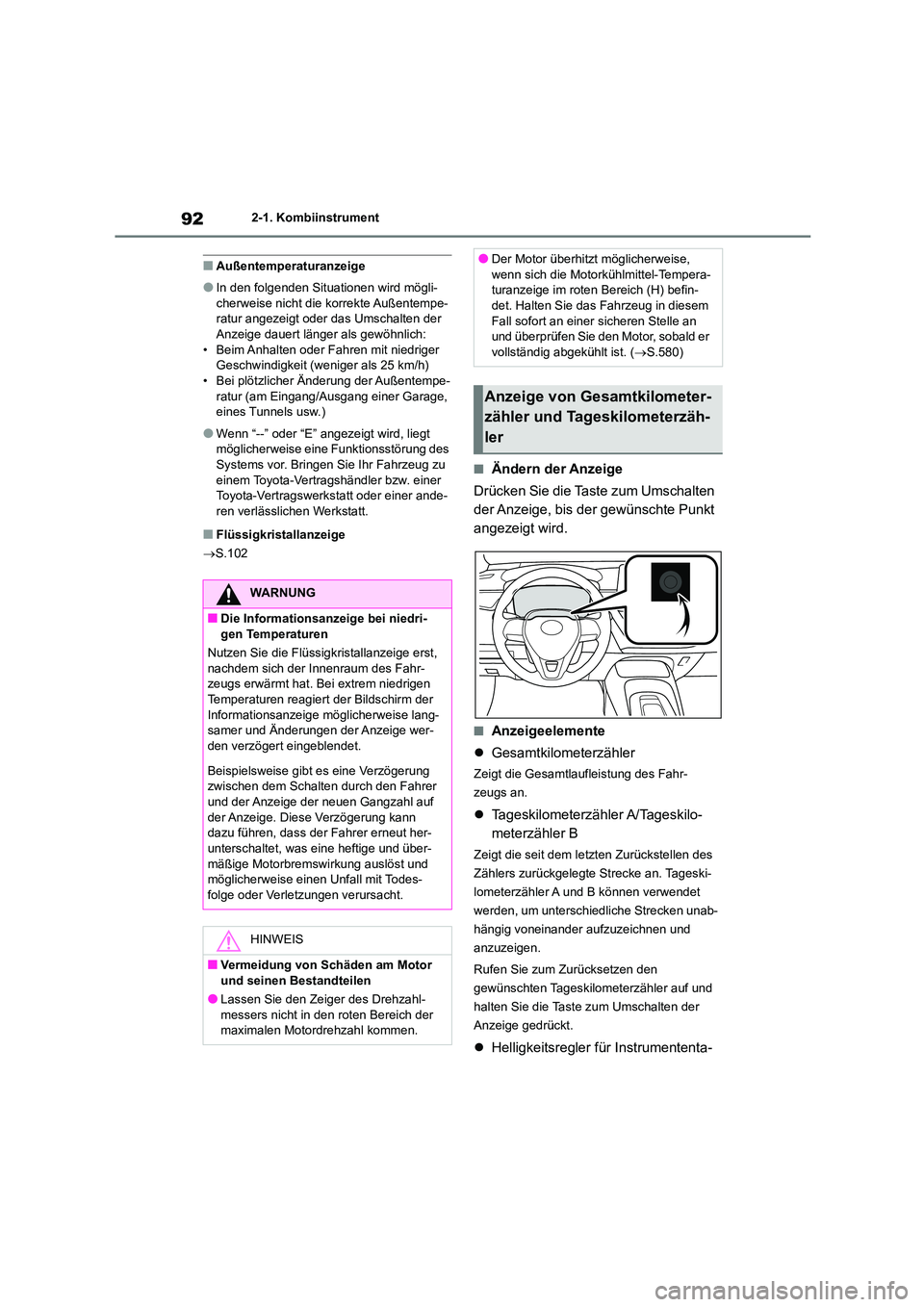

■Außentemperaturanzeige
●In den folgenden Situationen wird mögli-
cherweise nicht die korrekte Außentempe- ratur angezeigt oder das Umschalten der
Anzeige dauert länger als gewöhnlich:
• Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (weniger als 25 km/h)
• Bei plötzlicher Änderung der Außentempe-
ratur (am Eingang/Ausgang einer Garage, eines Tunnels usw.)
●Wenn “--” oder “E” angezeigt wird, liegt möglicherweise eine Funktionsstörung des
Systems vor. Bringen Sie Ihr Fahrzeug zu
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt.
■Flüssigkristallanzeige
 S.102
■Ändern der Anzeige
Drücken Sie die Taste zum Umschalten
der Anzeige, bis der gewünschte Punkt
angezeigt wird.
■Anzeigeelemente
 Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
 Tageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurückstellen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Rufen Sie zum Zurücksetzen den
gewünschten Tageskilometerzähler auf und
halten Sie die Taste zum Umschalten der
Anzeige gedrückt.
 Helligkeitsregler für Instrumententa-
WARNUNG
■Die Informationsanzeige bei niedri-
gen Temperaturen
Nutzen Sie die Flüssigk ristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen
Temperaturen reagiert der Bildschirm der Informationsanzeige möglicherweise lang-
samer und Änderungen der Anzeige wer-
den verzögert eingeblendet.
Beispielsweise gibt es eine Verzögerung
zwischen dem Schalten durch den Fahrer
und der Anzeige der neuen Gangzahl auf der Anzeige. Diese Verzögerung kann
dazu führen, dass der Fahrer erneut her-
unterschaltet, was eine heftige und über- mäßige Motorbremswirkung auslöst und
möglicherweise einen Unfall mit Todes-
folge oder Verletzungen verursacht.
HINWEIS
■Vermeidung von Schäden am Motor und seinen Bestandteilen
●Lassen Sie den Zeiger des Drehzahl-
messers nicht in den roten Bereich der
maximalen Motordrehzahl kommen.
●Der Motor überhitzt möglicherweise,
wenn sich die Motorkühlmittel-Tempera-
turanzeige im roten Bereich (H) befin- det. Halten Sie das Fahrzeug in diesem
Fall sofort an einer sicheren Stelle an
und überprüfen Sie den Motor, sobald er vollständig abgekühlt ist. ( S.580)
Anzeige von Gesamtkilometer-
zähler und Tageskilometerzäh-
ler

93
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen

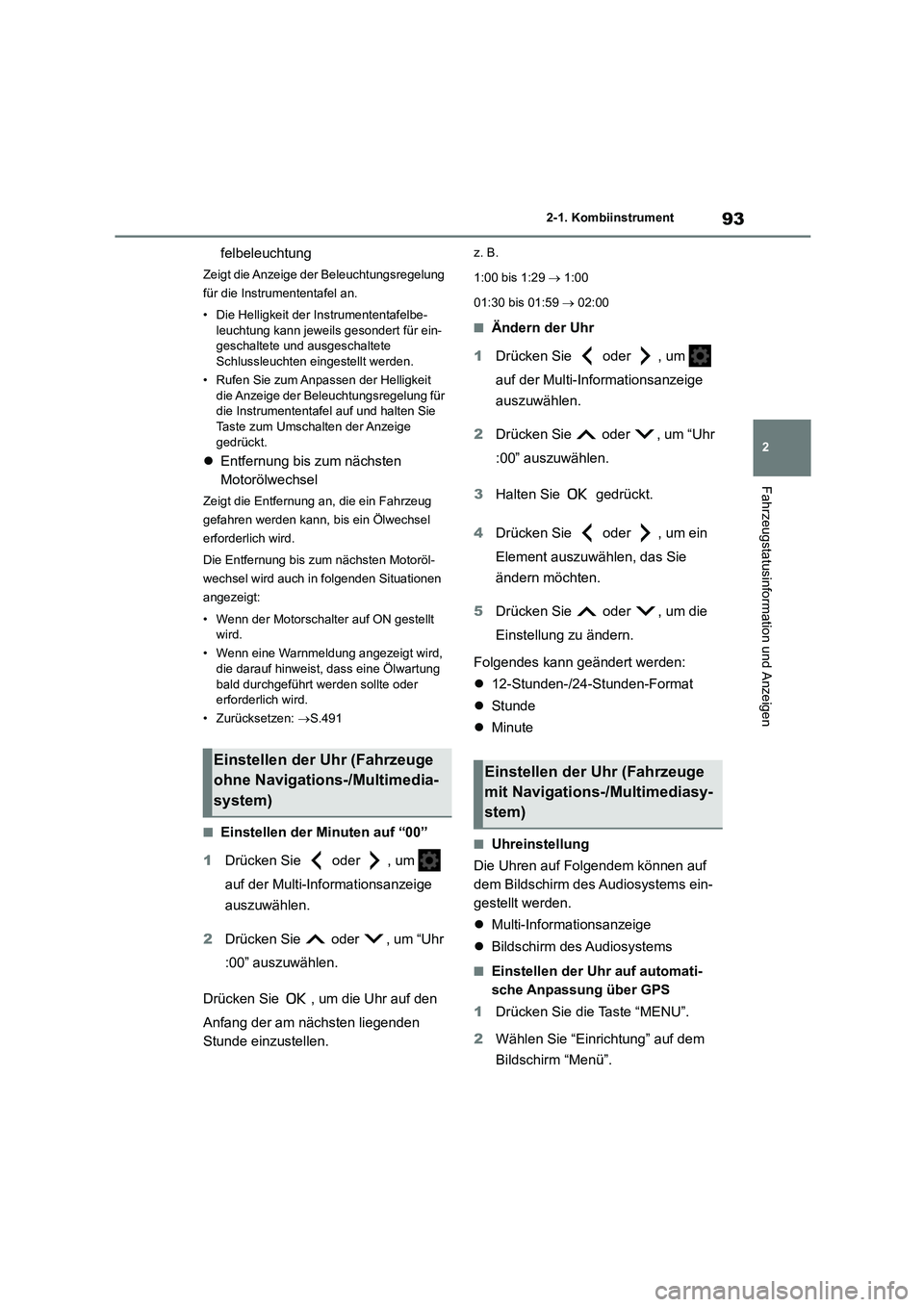

felbeleuchtung
Zeigt die Anzeige der Beleuchtungsregelung
für die Instrumententafel an.
• Die Helligkeit der Instrumententafelbe-
leuchtung kann jeweils gesondert für ein-
geschaltete und ausgeschaltete Schlussleuchten eingestellt werden.
• Rufen Sie zum Anpassen der Helligkeit
die Anzeige der Beleuchtungsregelung für
die Instrumententafel auf und halten Sie
Taste zum Umschalten der Anzeige gedrückt.
 Entfernung bis zum nächsten
Motorölwechsel
Zeigt die Entfernung an, die ein Fahrzeug
gefahren werden kann, bis ein Ölwechsel
erforderlich wird.
Die Entfernung bis zum nächsten Motoröl-
wechsel wird auch in folgenden Situationen
angezeigt:
• Wenn der Motorschalter auf ON gestellt
wird.
• Wenn eine Warnmeldung angezeigt wird,
die darauf hinweist, dass eine Ölwartung bald durchgeführt werden sollte oder
erforderlich wird.
• Zurücksetzen: S.491
■Einstellen der Minuten auf “00”
1 Drücken Sie oder , um
auf der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr
:00” auszuwählen.
Drücken Sie , um die Uhr auf den
Anfang der am nächsten liegenden
Stunde einzustellen.
z. B.
1:00 bis 1:29  1:00
01:30 bis 01:59  02:00
■Ändern der Uhr
1 Drücken Sie oder , um
auf der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr
:00” auszuwählen.
3 Halten Sie gedrückt.
4 Drücken Sie oder , um ein
Element auszuwählen, das Sie
ändern möchten.
5 Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
 12-Stunden-/24-Stunden-Format
 Stunde
 Minute
■Uhreinstellung
Die Uhren auf Folgendem können auf
dem Bildschirm des Audiosystems ein-
gestellt werden.
 Multi-Informationsanzeige
 Bildschirm des Audiosystems
■Einstellen der Uhr auf automati-
sche Anpassung über GPS
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
Einstellen der Uhr (Fahrzeuge
ohne Navigations-/Multimedia-
system)
Einstellen der Uhr (Fahrzeuge
mit Navigations-/Multimediasy-
stem)

942-1. Kombiinstrument

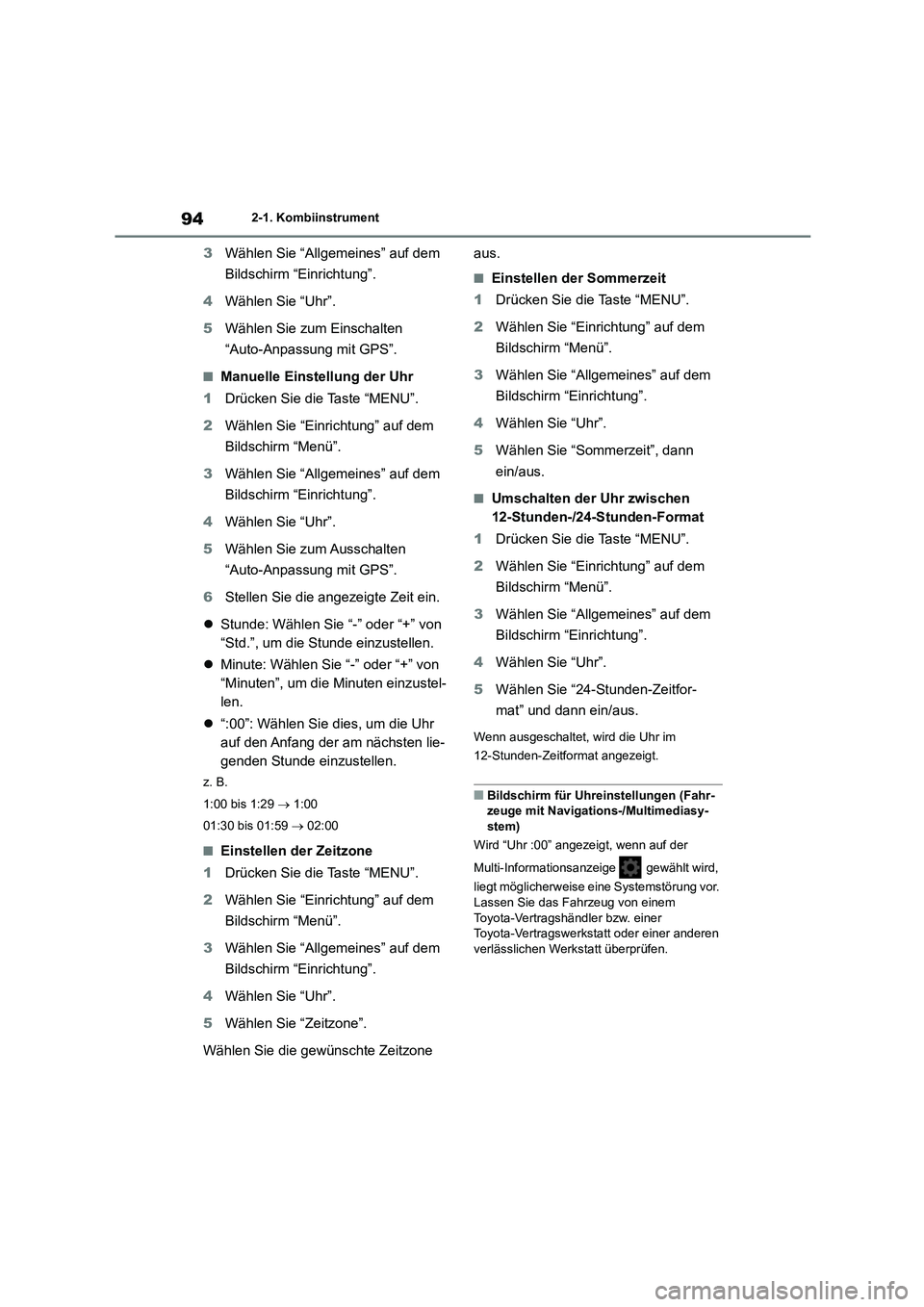

3Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie zum Einschalten
“Auto-Anpassung mit GPS”.
■Manuelle Einstellung der Uhr
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie zum Ausschalten
“Auto-Anpassung mit GPS”.
6 Stellen Sie die angezeigte Zeit ein.
 Stunde: Wählen Sie “-” oder “+” von
“Std.”, um die Stunde einzustellen.
 Minute: Wählen Sie “-” oder “+” von
“Minuten”, um die Minuten einzustel-
len.
 “:00”: Wählen Sie dies, um die Uhr
auf den Anfang der am nächsten lie-
genden Stunde einzustellen.
z. B.
1:00 bis 1:29  1:00
01:30 bis 01:59  02:00
■Einstellen der Zeitzone
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “Zeitzone”.
Wählen Sie die gewünschte Zeitzone
aus.
■Einstellen der Sommerzeit
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “Sommerzeit”, dann
ein/aus.
■Umschalten der Uhr zwischen
12-Stunden-/24-Stunden-Format
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “24-Stunden-Zeitfor-
mat” und dann ein/aus.
Wenn ausgeschaltet, wird die Uhr im
12-Stunden-Zeitformat angezeigt.
■Bildschirm für Uhrein stellungen (Fahr-
zeuge mit Navigations-/Multimediasy- stem)
Wird “Uhr :00” angezeigt, wenn auf der
Multi-Informationsanzeige gewählt wird,
liegt möglicherweise eine Systemstörung vor.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.

95
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen

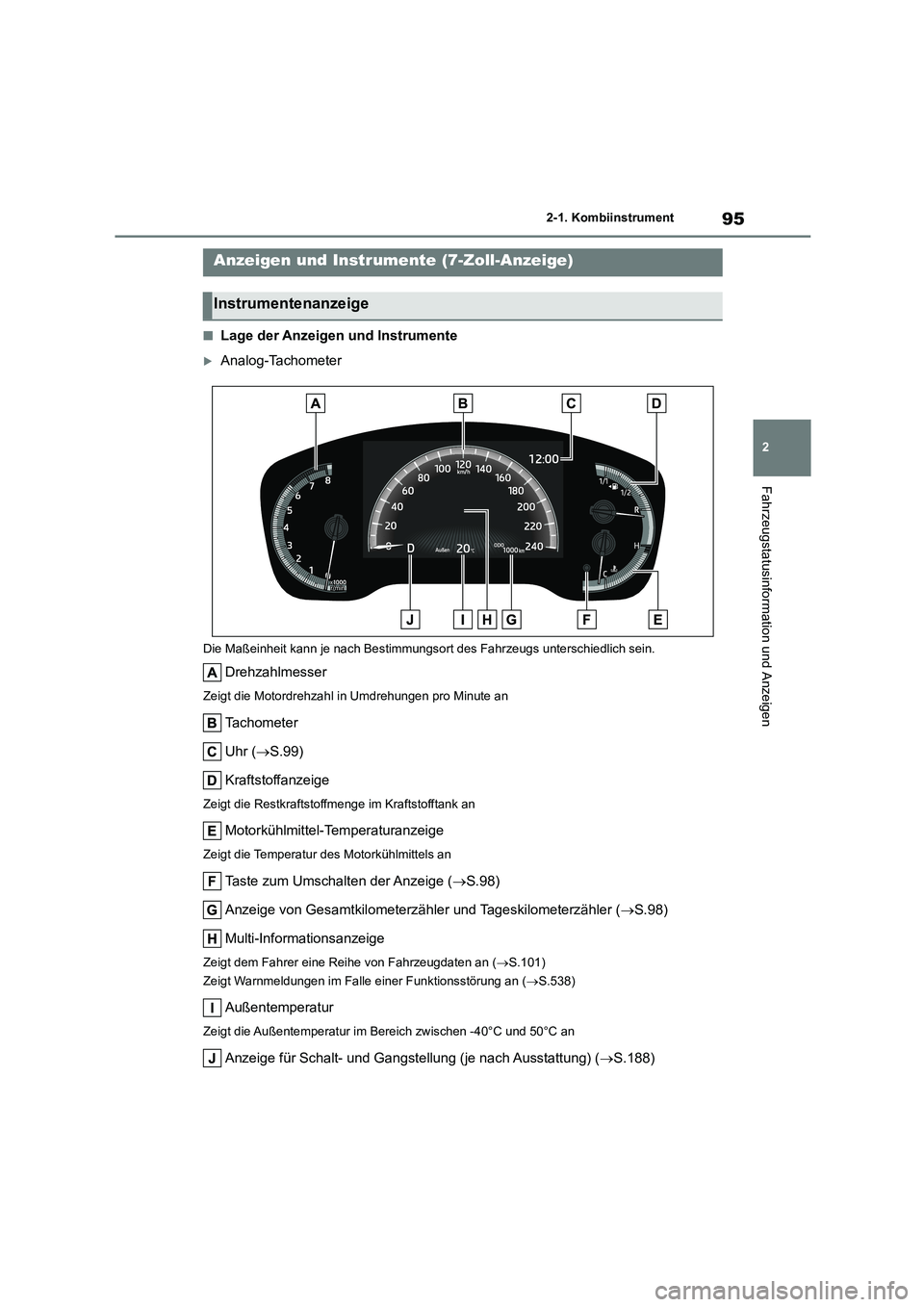

■Lage der Anzeigen und Instrumente
Analog-Tachometer
Die Maßeinheit kann je nach Bestimmungsor t des Fahrzeugs unterschiedlich sein.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Uhr ( S.99)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige ( S.98)
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler ( S.98)
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an ( S.101)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.538)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an
Anzeige für Schalt- und Gangstellung (je nach Ausstattung) (S.188)
Anzeigen und Instrumente (7-Zoll-Anzeige)
Instrumentenanzeige

962-1. Kombiinstrument

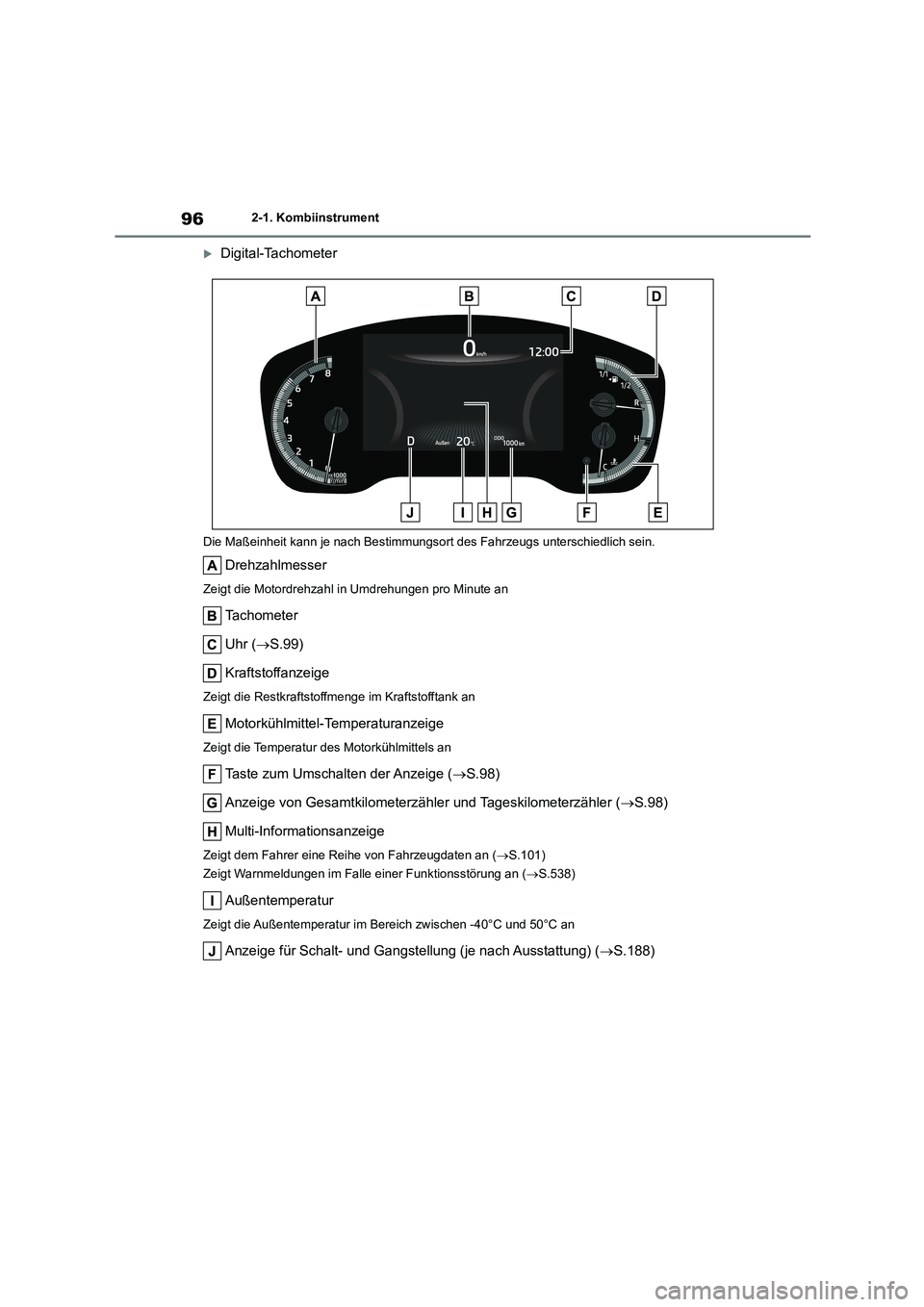

Digital-Tachometer
Die Maßeinheit kann je nach Bestimmungsort des Fahrzeugs unterschiedlich sein.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Uhr ( S.99)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige ( S.98)
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler ( S.98)
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an ( S.101)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.538)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an
Anzeige für Schalt- und Gangstellung (je nach Ausstattung) (S.188)

97
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
Tachometer digital+ (je nach Ausstattung)
Die Maßeinheit kann je nach Bestimmungsor t des Fahrzeugs unterschiedlich sein.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Uhr ( S.99)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige ( S.98)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler ( S.98)
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an ( S.101)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.538)
Anzeige für Schalt- und Gangstellung (je nach Ausstattung) (S.188)
■Außentemperaturanzeige
●In den folgenden Situationen wird mögli-
cherweise nicht die korrekte Außentempe-
ratur angezeigt oder das Umschalten der Anzeige dauert länger als gewöhnlich:
• Beim Anhalten oder Fahren mit niedriger
Geschwindigkeit (weni ger als 25 km/h) • Bei plötzlicher Änderung der Außentempe-
ratur (am Eingang/Ausgang einer Garage,
eines Tunnels usw.)
●Wenn “--” oder “E” angezeigt wird, liegt

982-1. Kombiinstrument
möglicherweise eine Funktionsstörung des Systems vor. Bringen Sie Ihr Fahrzeug zu
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren verlässlichen Werkstatt.
■Flüssigkristallanzeige
 S.102
■Individuelle Anpassung
Die Anzeigen und Instrumente können unter
auf der Multi-Informationsanzeige ange-
passt werden. ( S.106)
■Ändern der Anzeige
Drücken Sie die Taste zum Umschalten
der Anzeige, bis der gewünschte Punkt
angezeigt wird.
■Anzeigeelemente
 Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
 Tageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurückstellen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Rufen Sie zum Zurücksetzen den
gewünschten Tageskilometerzähler auf und
halten Sie die Taste zum Umschalten der
Anzeige gedrückt.
 Helligkeitsregler für Instrumententa-
felbeleuchtung
Zeigt die Anzeige der Beleuchtungsregelung
für die Instrumententafel an.
• Die Helligkeit der Instrumententafelbe- leuchtung kann jeweils gesondert für ein-
geschaltete und ausgeschaltete
Schlussleuchten ei ngestellt werden.
• Rufen Sie zum Anpassen der Helligkeit
WARNUNG
■Die Informationsanzeige bei niedri-
gen Temperaturen
Nutzen Sie die Flüssigk ristallanzeige erst,
nachdem sich der Innenraum des Fahr- zeugs erwärmt hat. Bei extrem niedrigen
Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise lang- samer und Änderungen der Anzeige wer-
den verzögert eingeblendet.
Beispielsweise gibt es eine Verzögerung
zwischen dem Schalten durch den Fahrer und der Anzeige der neuen Gangzahl auf
der Anzeige. Diese Verzögerung kann
dazu führen, dass der Fahrer erneut her- unterschaltet, was eine heftige und über-
mäßige Motorbremswirkung auslöst und
möglicherweise einen Unfall mit Todes- folge oder Verletzungen verursacht.
HINWEIS
■Vermeidung von Schäden am Motor
und seinen Bestandteilen
●Lassen Sie den Zeiger des Drehzahl- messers nicht in den roten Bereich der
maximalen Motordrehzahl kommen.
●Der Motor überhitzt möglicherweise,
wenn sich die Motorkühlmittel-Tempera- turanzeige im roten Bereich (H) befin-
det. Halten Sie das Fahrzeug in diesem
Fall sofort an einer sicheren Stelle an und überprüfen Sie den Motor, sobald er
vollständig abgekühlt ist. ( S.580)
Anzeige von Gesamtkilometer-
zähler und Tageskilometerzäh-
ler
