TOYOTA COROLLA HATCHBACK 2022 Instrukcja obsługi (in Polish)

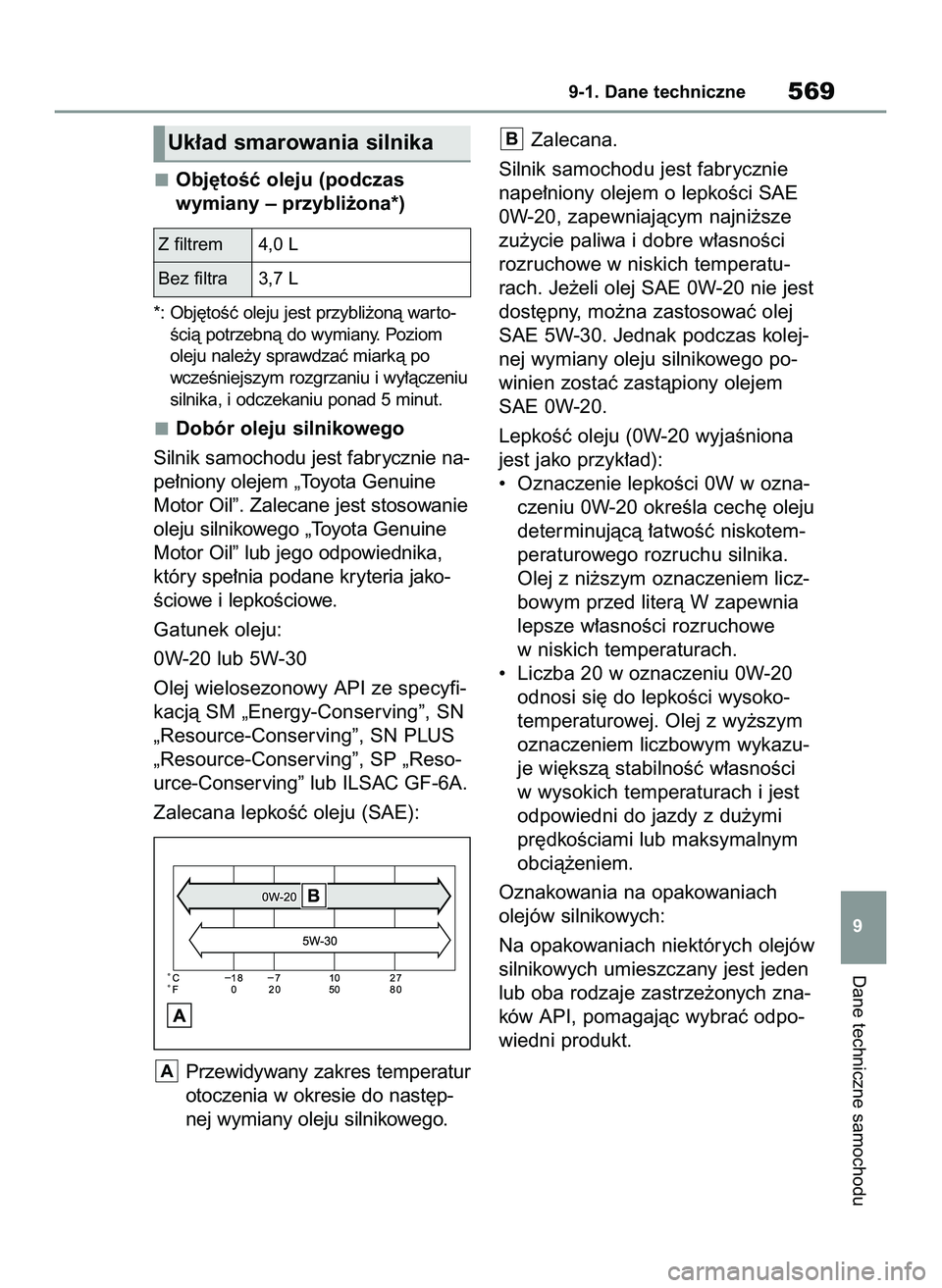

Obj´toÊç oleju (podczas
wymiany – przybli˝ona*)
*: Obj´toÊç oleju jest przybli˝onà war to-
Êcià potrzebnà do wymiany. Poziom
oleju nale˝y sprawdzaç miarkà po
wczeÊniejszym rozgrzaniu i wy∏àczeniu
silnika, i odczekaniu ponad 5 minut.
Dobór oleju silnikowego
Silnik samochodu jest fabrycznie na-
pe∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowanie
oleju silnikowego „Toyota Genuine
Motor Oil” lub jego odpowiednika,
który spe∏nia podane kryteria jako-
Êciowe i lepkoÊciowe.
Gatunek oleju:
0W-20 lub 5W-30
Olej wielosezonowy API ze specyfi-
kacjà SM „Energy-Conserving”, SN
„Resource-Conserving”, SN PLUS
„Resource-Conserving”, SP „Reso-
urce-Conserving” lub ILSAC GF-6A.
Zalecana lepkoÊç oleju (SAE):
Przewidywany zakres temperatur
otoczenia w okresie do nast´p-
nej wymiany oleju silnikowego.Zalecana.
Silnik samochodu jest fabrycznie
nape∏niony olejem o lepkoÊci SAE
0W-20, zapewniajàcym najni˝sze
zu˝ycie paliwa i dobre w∏asnoÊci
rozruchowe w niskich temperatu-
rach. Je˝eli olej SAE 0W-20 nie jest
dost´pny, mo˝na zastosowaç olej
SAE 5W-30. Jednak podczas kolej-
nej wymiany oleju silnikowego po-
winien zostaç zastàpiony olejem
SAE 0W-20.
LepkoÊç oleju (0W-20 wyjaÊniona
jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w ozna-
czeniu 0W-20 okreÊla cech´ oleju
determinujàcà ∏atwoÊç niskotem-
peraturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem licz-
bowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe
w niskich temperaturach.
• Liczba 20 w oznaczeniu 0W-20
odnosi si´ do lepkoÊci wysoko-
temperaturowej. Olej z wy˝szym
oznaczeniem liczbowym wykazu-
je wi´kszà stabilnoÊç w∏asnoÊci
w wysokich temperaturach i jest
odpowiedni do jazdy z du˝ymi
pr´dkoÊciami lub maksymalnym
obcià˝eniem.
Oznakowania na opakowaniach
olejów silnikowych:
Na opakowaniach niektórych olejów
silnikowych umieszczany jest jeden
lub oba rodzaje zastrze˝onych zna-
ków API, pomagajàc wybraç odpo-
wiedni produkt.
B
A
Dane techniczne samochodu
9-1. Dane techniczne569
9
Uk∏ad smarowania silnika
Z filtrem 4,0 L
Bez filtra 3,7 L
65 Corolla TMUK OM12Q83E 1/11/22 1:23 PM Page 569

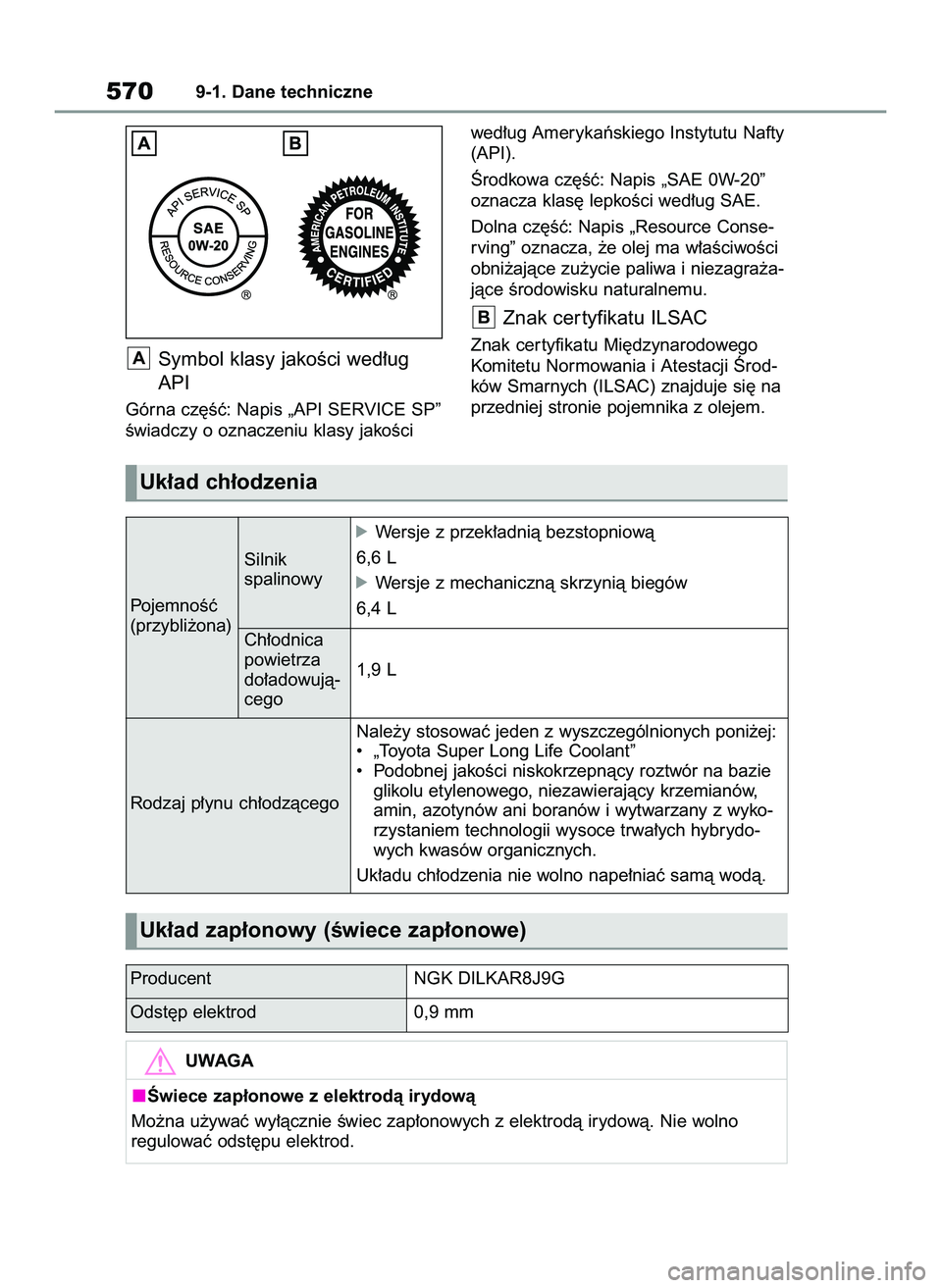

Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SERVICE SP”
Êwiadczy o oznaczeniu klasy jakoÊciwed∏ug Amerykaƒskiego Instytutu Nafty
(API).
Ârodkowa cz´Êç: Napis „SAE 0W-20”
oznacza klas´ lepkoÊci wed∏ug SAE.
Dolna cz´Êç: Napis „Resource Conse-
rving” oznacza, ˝e olej ma w∏aÊciwoÊci
obni˝ajàce zu˝ycie paliwa i niezagra˝a-
jàce Êrodowisku naturalnemu.
Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowego
Komitetu Normowania i Atestacji Ârod-
ków Smarnych (ILSAC) znajduje si´ na
przedniej stronie pojemnika z olejem.
B
A
5709-1. Dane techniczne
Uk∏ad ch∏odzenia
Uk∏ad zap∏onowy (Êwiece zap∏onowe)
PojemnoÊç
(przybli˝ona)Silnik
spalinowy
óWersje z przek∏adnià bezstopniowà
6,6 L
óWersje z mechanicznà skrzynià biegów
6,4 L
Ch∏odnica
powietrza
do∏adowujà-
cego1,9 L
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na bazie
glikolu etylenowego, niezawierajàcy krzemianów,
amin, azotynów ani boranów i wytwarzany z wyko-
rzystaniem technologii wysoce trwa∏ych hybrydo-
wych kwasów organicznych.
Uk∏adu ch∏odzenia nie wolno nape∏niaç samà wodà.
Producent NGK DILKAR8J9G
Odst´p elektrod 0,9 mm
UWAGA
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
65 Corolla TMUK OM12Q83E 1/11/22 1:23 PM Page 570

*: Podana obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
Dane techniczne samochodu
9-1. Dane techniczne571
9

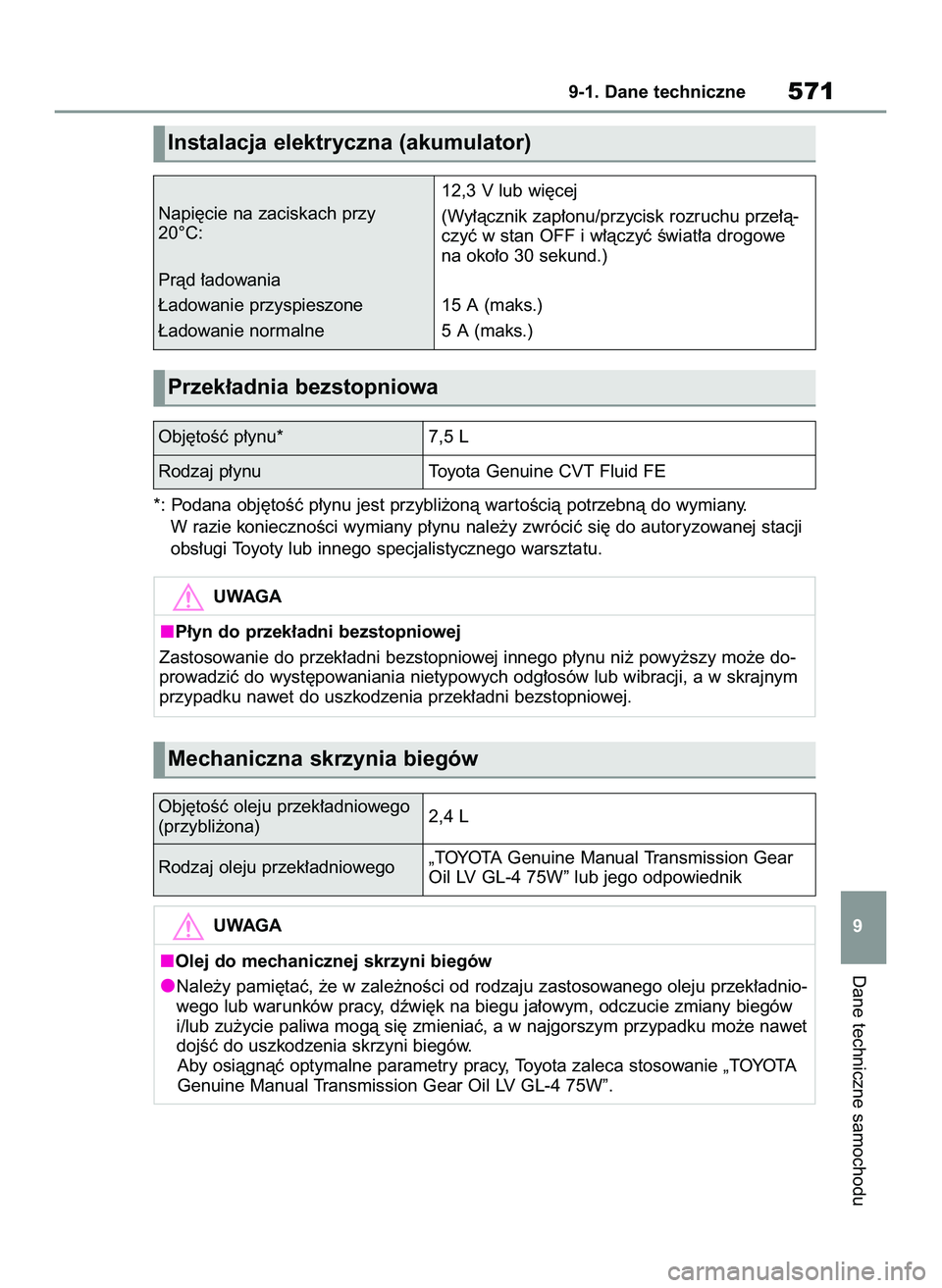

Instalacja elektryczna (akumulator)
Przek∏adnia bezstopniowa
Mechaniczna skrzynia biegów
12,3 V lub wi´cej
(Wy∏àcznik zap∏onu/przycisk rozruchu prze∏à-
czyç w stan OFF i w∏àczyç Êwiat∏a drogowe
na oko∏o 30 sekund.) Napi´cie na zaciskach przy
20°C:
15 A (maks.)
5 A (maks.) Pràd ∏adowania
¸adowanie przyspieszone
¸adowanie normalne
7,5 L Obj´toÊç p∏ynu*
2,4 L Obj´toÊç oleju przek∏adniowego
(przybli˝ona)
„TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” lub jego odpowiednik Rodzaj oleju przek∏adniowegoToyota Genuine CVT Fluid FE Rodzaj p∏ynu
UWAGA
P∏yn do przek∏adni bezstopniowej
Zastosowanie do przek∏adni bezstopniowej innego p∏ynu ni˝ powy˝szy mo˝e do-
prowadziç do wyst´powaniania nietypowych odg∏osów lub wibracji, a w skrajnym
przypadku nawet do uszkodzenia przek∏adni bezstopniowej.
UWAGA
Olej do mechanicznej skrzyni biegów
Nale˝y pami´taç, ˝e w zale˝noÊci od rodzaju zastosowanego oleju przek∏adnio-
wego lub warunków pracy, dêwi´k na biegu ja∏owym, odczucie zmiany biegów
i/lub zu˝ycie paliwa mogà si´ zmieniaç, a w najgorszym przypadku mo˝e nawet
dojÊç do uszkodzenia skrzyni biegów.
Aby osiàgnàç optymalne parametry pracy, Toyota zaleca stosowanie „TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W”.
65 Corolla TMUK OM12Q83E 1/11/22 1:23 PM Page 571

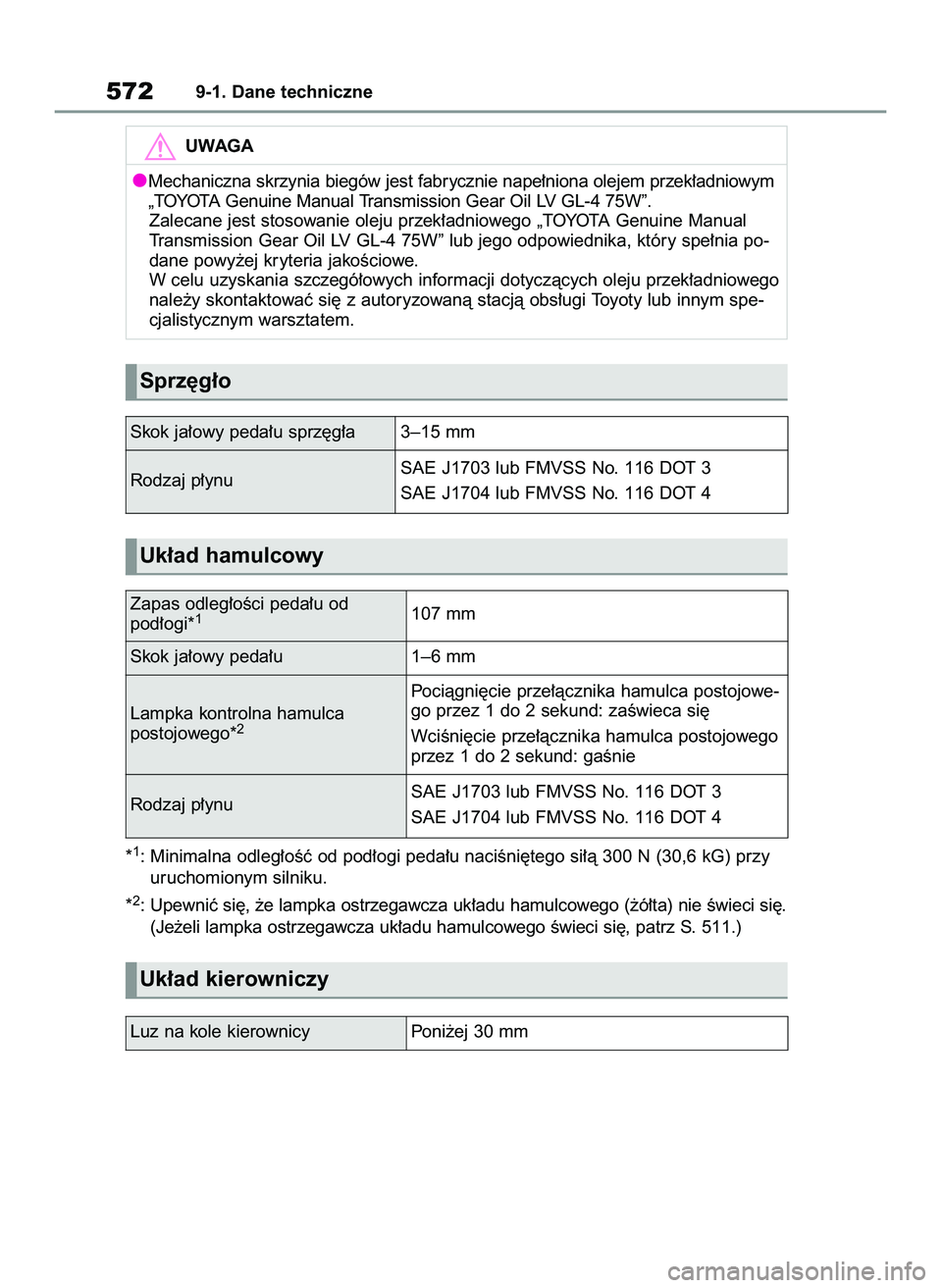

*1: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 300 N (30,6 kG) przy
uruchomionym silniku.
*
2: Upewniç si´, ˝e lampka ostrzegawcza uk∏adu hamulcowego (˝ó∏ta) nie Êwieci si´.
(Je˝eli lampka ostrzegawcza uk∏adu hamulcowego Êwieci si´, patrz S. 511.)
5729-1. Dane techniczne
UWAGA
Mechaniczna skrzynia biegów jest fabrycznie nape∏niona olejem przek∏adniowym
„TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W”.
Zalecane jest stosowanie oleju przek∏adniowego „TOYOTA Genuine Manual
Transmission Gear Oil LV GL-4 75W” lub jego odpowiednika, który spe∏nia po-
dane powy˝ej kryteria jakoÊciowe.
W celu uzyskania szczegó∏owych informacji dotyczàcych oleju przek∏adniowego
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Sprz´g∏o
Uk∏ad hamulcowy
Uk∏ad kierowniczy
3–15 mm Skok ja∏owy peda∏u sprz´g∏a
107 mm Zapas odleg∏oÊci peda∏u od
pod∏ogi*
1
1–6 mm Skok ja∏owy peda∏u
Poni˝ej 30 mm Luz na kole kierownicyPociàgni´cie prze∏àcznika hamulca postojowe-
go przez 1 do 2 sekund: zaÊwieca si´
WciÊni´cie prze∏àcznika hamulca postojowego
przez 1 do 2 sekund: gaÊnie Lampka kontrolna hamulca
postojowego*
2
SAE J1703 lub FMVSS No. 116 DOT 3
SAE J1704 lub FMVSS No. 116 DOT 4 Rodzaj p∏ynuSAE J1703 lub FMVSS No. 116 DOT 3
SAE J1704 lub FMVSS No. 116 DOT 4 Rodzaj p∏ynu
65 Corolla TMUK OM12Q83E 1/11/22 1:23 PM Page 572

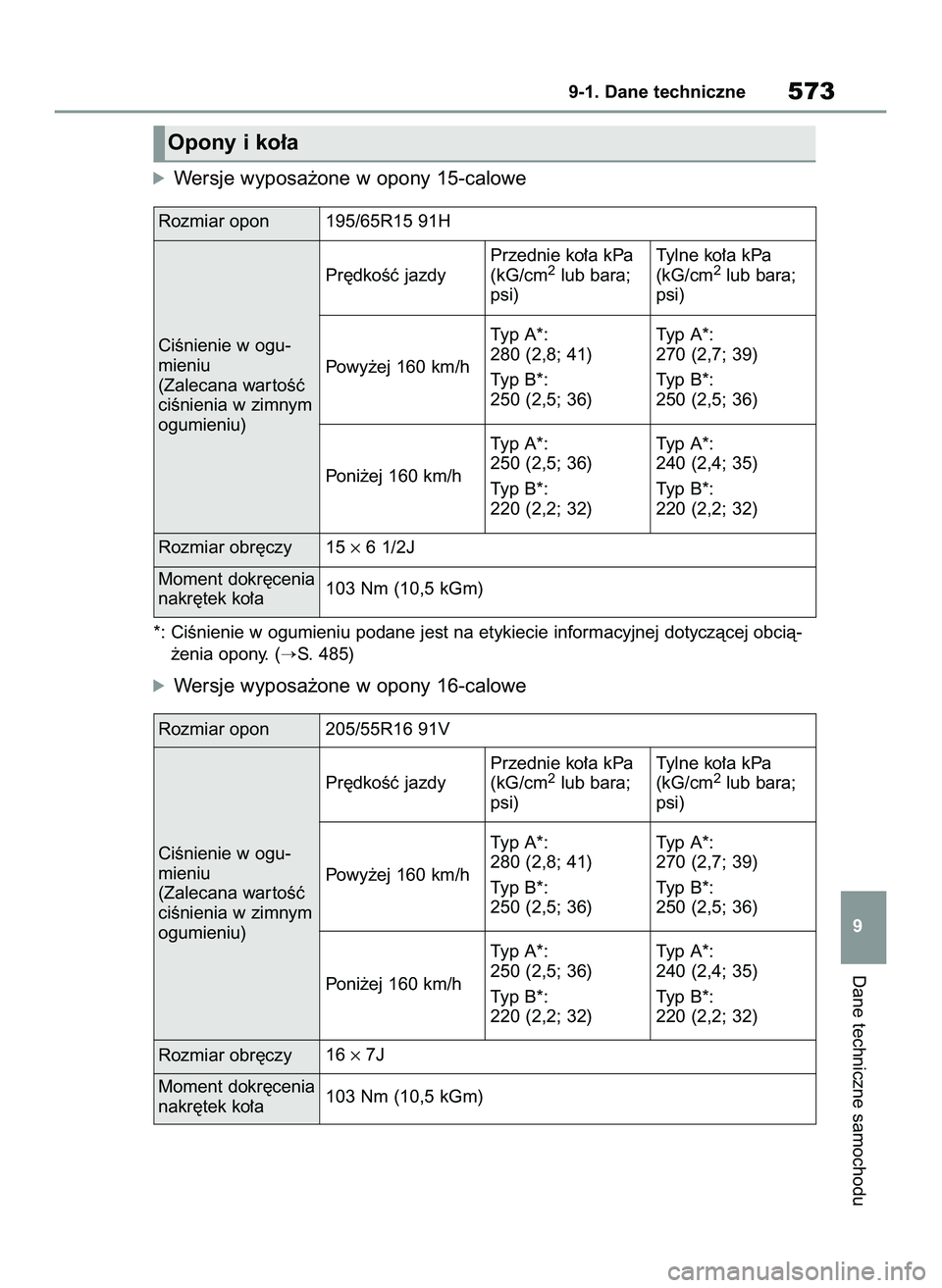

óWersje wyposa˝one w opony 15-calowe
*: CiÊnienie w ogumieniu podane jest na etykiecie informacyjnej dotyczàcej obcià-
˝enia opony. (
S. 485)
óWersje wyposa˝one w opony 16-calowe
Dane techniczne samochodu
9-1. Dane techniczne573
9
Opony i ko∏a
195/65R15 91H Rozmiar opon
15 ×6 1/2J
Rozmiar obr´czy
103 Nm (10,5 kGm) Moment dokr´cenia
nakr´tek ko∏aPr´dkoÊç jazdyPrzednie ko∏a kPa
(kG/cm
2lub bara;
psi)Tylne ko∏a kPa
(kG/cm2lub bara;
psi)
Powy˝ej 160 km/hTyp A*:
280 (2,8; 41)
Typ B*:
250 (2,5; 36)Typ A*:
270 (2,7; 39)
Typ B*:
250 (2,5; 36)
Poni˝ej 160 km/hTyp A*:
250 (2,5; 36)
Typ B*:
220 (2,2; 32)Typ A*:
240 (2,4; 35)
Typ B*:
220 (2,2; 32) CiÊnienie w ogu-
mieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
205/55R16 91V Rozmiar opon
16 ×7J
Rozmiar obr´czy
103 Nm (10,5 kGm) Moment dokr´cenia
nakr´tek ko∏aPr´dkoÊç jazdyPrzednie ko∏a kPa
(kG/cm
2lub bara;
psi)Tylne ko∏a kPa
(kG/cm2lub bara;
psi)
Powy˝ej 160 km/hTyp A*:
280 (2,8; 41)
Typ B*:
250 (2,5; 36)Typ A*:
270 (2,7; 39)
Typ B*:
250 (2,5; 36)
Poni˝ej 160 km/hTyp A*:
250 (2,5; 36)
Typ B*:
220 (2,2; 32)Typ A*:
240 (2,4; 35)
Typ B*:
220 (2,2; 32) CiÊnienie w ogu-
mieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
65 Corolla TMUK OM12Q83E 1/11/22 1:23 PM Page 573

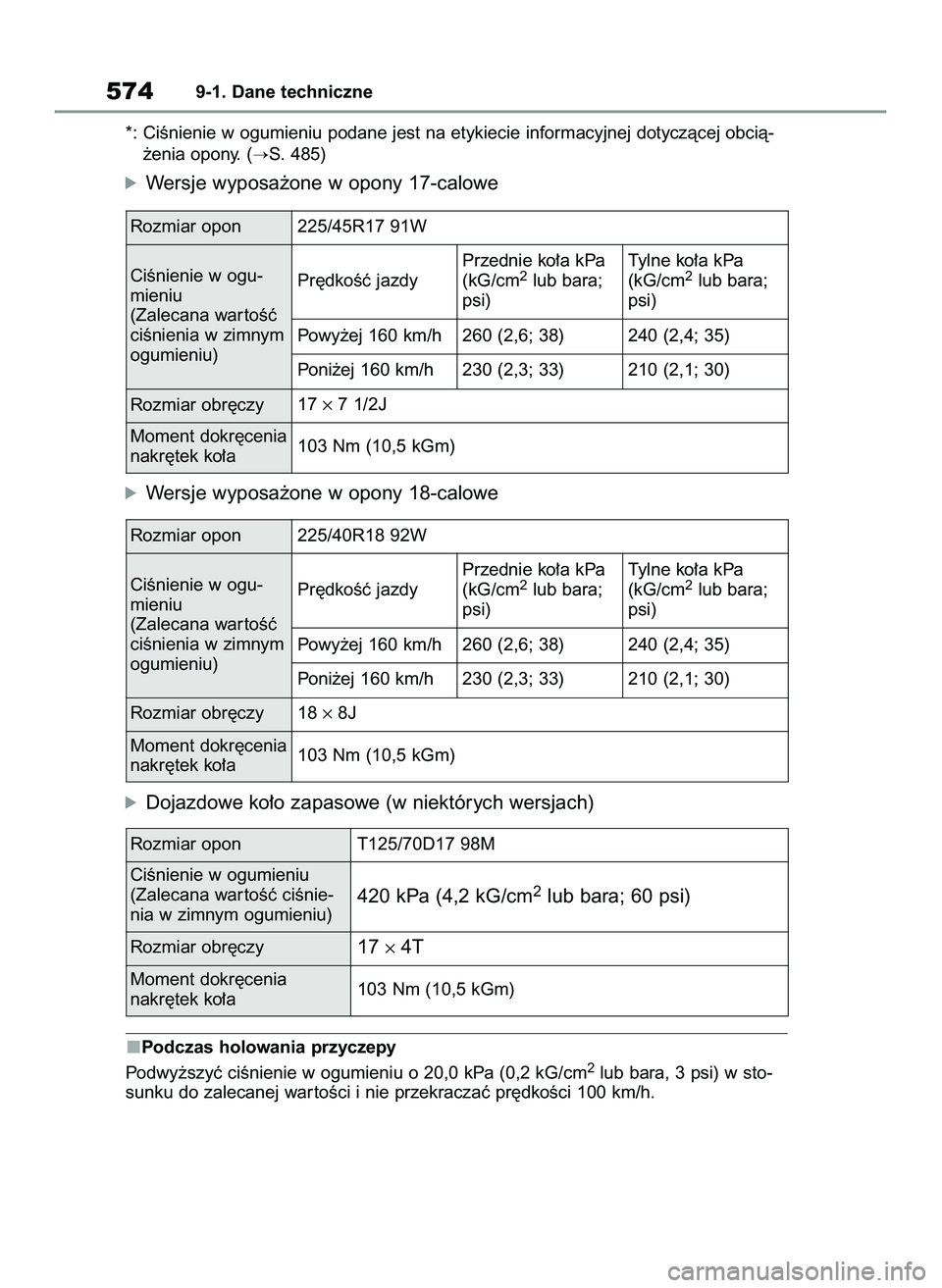

*: CiÊnienie w ogumieniu podane jest na etykiecie informacyjnej dotyczàcej obcià-
˝enia opony. (
S. 485)
óWersje wyposa˝one w opony 17-calowe
óWersje wyposa˝one w opony 18-calowe
óDojazdowe ko∏o zapasowe (w niektórych wersjach)
Podczas holowania przyczepy
Podwy˝szyç ciÊnienie w ogumieniu o 20,0 kPa (0,2 kG/cm2lub bara, 3 psi) w sto-
sunku do zalecanej war toÊci i nie przekraczaç pr´dkoÊci 100 km/h.
5749-1. Dane techniczne
225/45R17 91W Rozmiar opon
17 ×7 1/2J
Rozmiar obr´czy
103 Nm (10,5 kGm) Moment dokr´cenia
nakr´tek ko∏aPr´dkoÊç jazdyPrzednie ko∏a kPa
(kG/cm
2lub bara;
psi)Tylne ko∏a kPa
(kG/cm2lub bara;
psi)
Powy˝ej 160 km/h 260 (2,6; 38) 240 (2,4; 35)
Poni˝ej 160 km/h 230 (2,3; 33) 210 (2,1; 30) CiÊnienie w ogu-
mieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
225/40R18 92W Rozmiar opon
18 ×8J
Rozmiar obr´czy
103 Nm (10,5 kGm) Moment dokr´cenia
nakr´tek ko∏aPr´dkoÊç jazdyPrzednie ko∏a kPa
(kG/cm
2lub bara;
psi)Tylne ko∏a kPa
(kG/cm2lub bara;
psi)
Powy˝ej 160 km/h 260 (2,6; 38) 240 (2,4; 35)
Poni˝ej 160 km/h 230 (2,3; 33) 210 (2,1; 30) CiÊnienie w ogu-
mieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
T125/70D17 98M Rozmiar opon
17 ×4TRozmiar obr´czy
103 Nm (10,5 kGm) Moment dokr´cenia
nakr´tek ko∏a
420 kPa (4,2 kG/cm2lub bara; 60 psi)
CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnie-
nia w zimnym ogumieniu)
65 Corolla TMUK OM12Q83E 1/11/22 1:23 PM Page 574

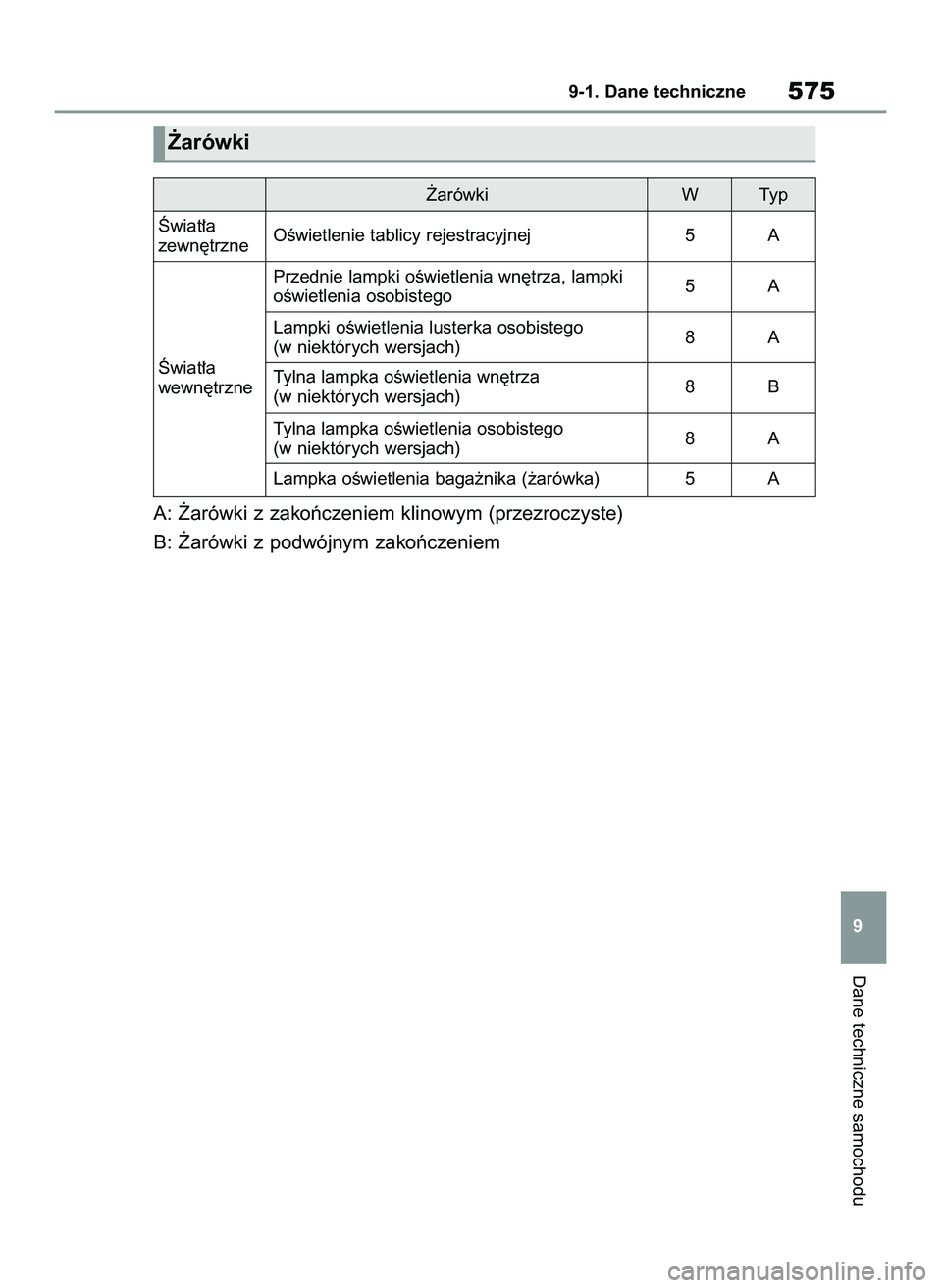

A: ˚arówki z zakoƒczeniem klinowym (przezroczyste)
B: ˚arówki z podwójnym zakoƒczeniem
Dane techniczne samochodu
9-1. Dane techniczne575
9
˚arówki
˚arówki W Typ
OÊwietlenie tablicy rejestracyjnej 5 A Âwiat∏a
zewn´trzne
Przednie lampki oÊwietlenia wn´trza, lampki
oÊwietlenia osobistego5A
Lampki oÊwietlenia lusterka osobistego
(w niektórych wersjach)8A
Tylna lampka oÊwietlenia wn´trza
(w niektórych wersjach)8B
Tylna lampka oÊwietlenia osobistego
(w niektórych wersjach)8A
Lampka oÊwietlenia baga˝nika (˝arówka) 5 A Âwiat∏a
wewn´trzne
65 Corolla TMUK OM12Q83E 1/11/22 1:23 PM Page 575

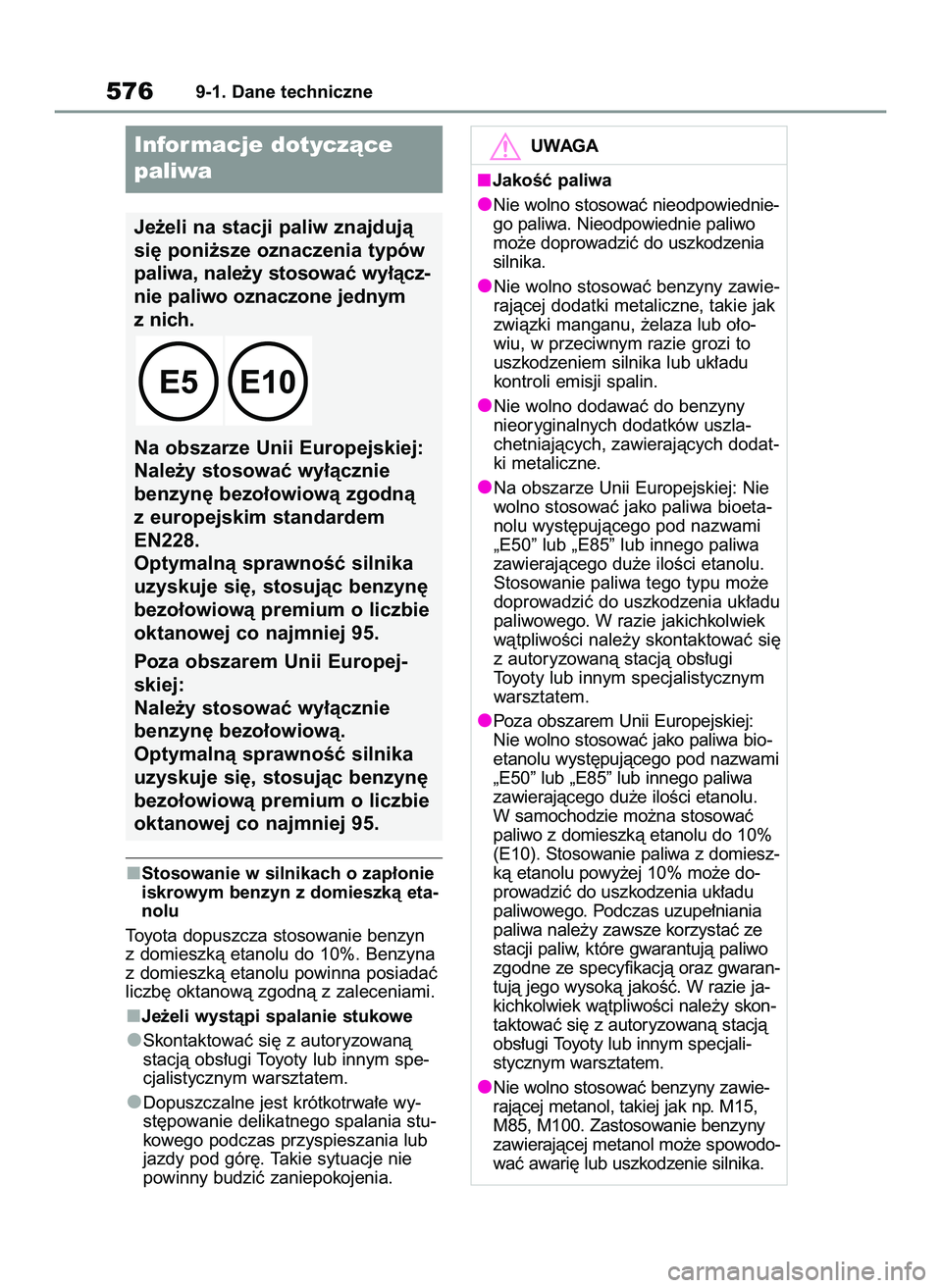

Stosowanie w silnikach o zap∏onie
iskrowym benzyn z domieszkà eta-
nolu
Toyota dopuszcza stosowanie benzyn
z domieszkà etanolu do 10%. Benzyna
z domieszkà etanolu powinna posiadaç
liczb´ oktanowà zgodnà z zaleceniami.
Je˝eli wystàpi spalanie stukowe
Skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Dopuszczalne jest krótkotrwa∏e wy-
st´powanie delikatnego spalania stu-
kowego podczas przyspieszania lub
jazdy pod gór´. Takie sytuacje nie
powinny budziç zaniepokojenia.
5769-1. Dane techniczne
Informacje dotyczàce
paliwa
Je˝eli na stacji paliw znajdujà
si´ poni˝sze oznaczenia typów
paliwa, nale˝y stosowaç wy∏àcz-
nie paliwo oznaczone jednym
z nich.
Na obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie
benzyn´ bezo∏owiowà zgodnà
z europejskim standardem
EN228.
Optymalnà sprawnoÊç silnika
uzyskuje si´, stosujàc benzyn´
bezo∏owiowà premium o liczbie
oktanowej co najmniej 95.
Poza obszarem Unii Europej-
skiej:
Nale˝y stosowaç wy∏àcznie
benzyn´ bezo∏owiowà.
Optymalnà sprawnoÊç silnika
uzyskuje si´, stosujàc benzyn´
bezo∏owiowà premium o liczbie
oktanowej co najmniej 95.
UWAGA
JakoÊç paliwa
Nie wolno stosowaç nieodpowiednie-
go paliwa. Nieodpowiednie paliwo
mo˝e doprowadziç do uszkodzenia
silnika.
Nie wolno stosowaç benzyny zawie-
rajàcej dodatki metaliczne, takie jak
zwiàzki manganu, ˝elaza lub o∏o-
wiu, w przeciwnym razie grozi to
uszkodzeniem silnika lub uk∏adu
kontroli emisji spalin.
Nie wolno dodawaç do benzyny
nieoryginalnych dodatków uszla-
chetniajàcych, zawierajàcych dodat-
ki metaliczne.
Na obszarze Unii Europejskiej: Nie
wolno stosowaç jako paliwa bioeta-
nolu wyst´pujàcego pod nazwami
„E50” lub „E85” lub innego paliwa
zawierajàcego du˝e iloÊci etanolu.
Stosowanie paliwa tego typu mo˝e
doprowadziç do uszkodzenia uk∏adu
paliwowego. W razie jakichkolwiek
wàtpliwoÊci nale˝y skontaktowaç si´
z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym
warsztatem.
Poza obszarem Unii Europejskiej:
Nie wolno stosowaç jako paliwa bio-
etanolu wyst´pujàcego pod nazwami
„E50” lub „E85” lub innego paliwa
zawierajàcego du˝e iloÊci etanolu.
W samochodzie mo˝na stosowaç
paliwo z domieszkà etanolu do 10%
(E10). Stosowanie paliwa z domiesz-
kà etanolu powy˝ej 10% mo˝e do-
prowadziç do uszkodzenia uk∏adu
paliwowego. Podczas uzupe∏niania
paliwa nale˝y zawsze korzystaç ze
stacji paliw, które gwarantujà paliwo
zgodne ze specyfikacjà oraz gwaran-
tujà jego wysokà jakoÊç. W razie ja-
kichkolwiek wàtpliwoÊci nale˝y skon-
taktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjali-
stycznym warsztatem.
Nie wolno stosowaç benzyny zawie-
rajàcej metanol, takiej jak np. M15,
M85, M100. Zastosowanie benzyny
zawierajàcej metanol mo˝e spowodo-
waç awari´ lub uszkodzenie silnika.
65 Corolla TMUK OM12Q83E 1/11/22 1:23 PM Page 576

Zmiana za pomocà systemu
nawigacji/systemu multime-
dialnego (wersje z systemem
nawigacji lub systemem multi-
medialnym)
1Nacisnàç przycisk „MENU”.
2Na ekranie menu wybraç „Konfi-
guracja”.
3Wybraç „Pojazd”.
Ró˝norodne ustawienia mogà byç
zmieniane. Poni˝ej szczegó∏owo opisa-
na jest lista dost´pnych ustawieƒ.
Zmiana za pomocà przycisków
sterowania zespo∏em wskaêni-
ków
1Nacisnàç lub , a nast´pnie
wybraç .
2Nacisnàç lub , a nast´pnie
wybraç ˝àdane ustawienie.
3Przytrzymaç wciÊni´ty przycisk
.
Dost´pne ustawienia b´dà si´ ró˝niç
w zale˝noÊci od tego, czy przycisk
zosta∏ przytrzymany czy tylko krótko
wciÊni´ty. Nale˝y post´powaç zgodnie
z wyÊwietlanymi na ekranie informacjami.

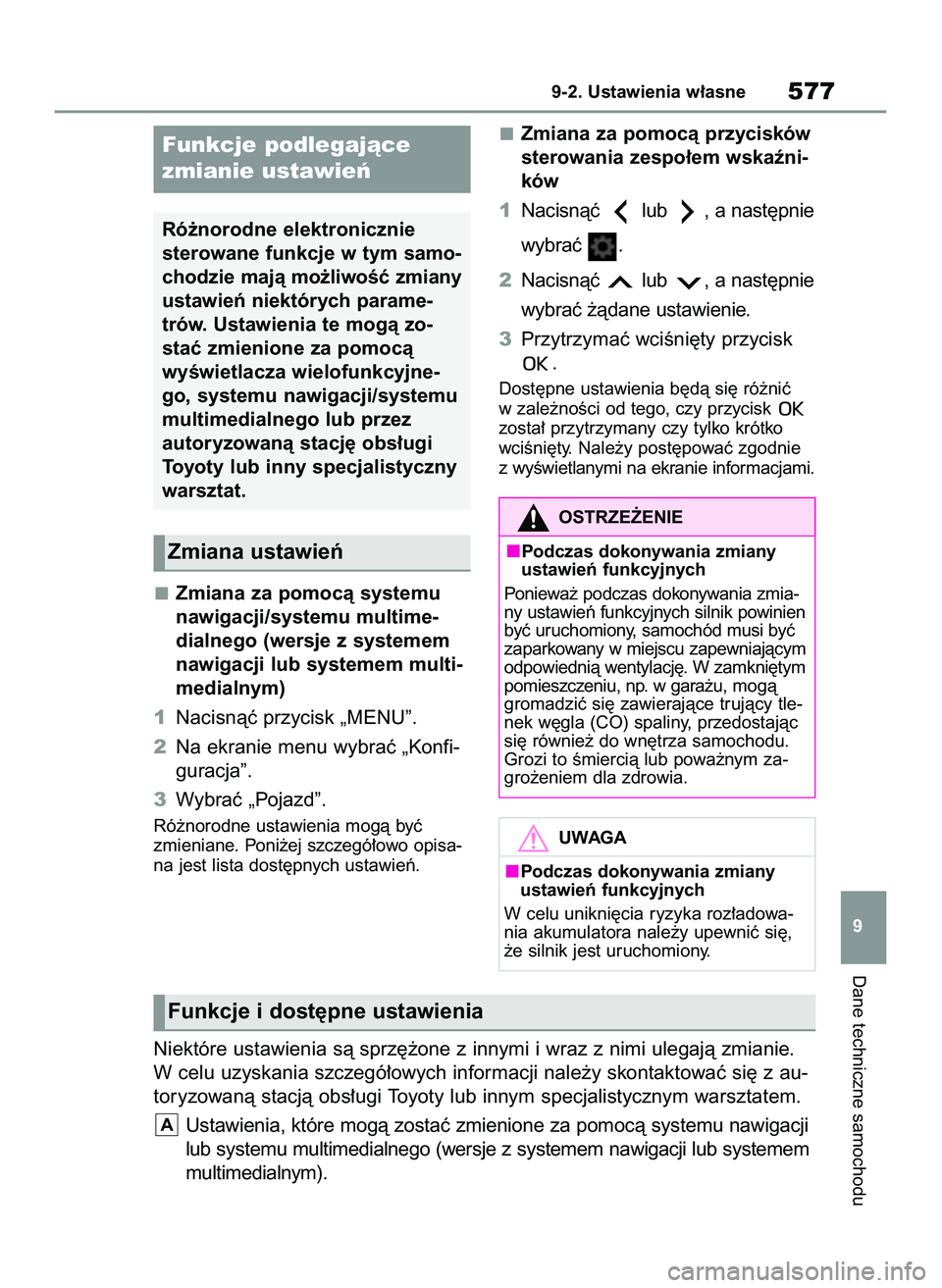

Dane techniczne samochodu
9-2. Ustawienia w∏asne577
9
Funkcje podlegajàce
zmianie ustawieƒ
Ró˝norodne elektronicznie
sterowane funkcje w tym samo-
chodzie majà mo˝liwoÊç zmiany
ustawieƒ niektórych parame-
trów. Ustawienia te mogà zo-
staç zmienione za pomocà
wyÊwietlacza wielofunkcyjne-
go, systemu nawigacji/systemu
multimedialnego lub przez
autoryzowanà stacj´ obs∏ugi
Toyoty lub inny specjalistyczny
warsztat.
Zmiana ustawieƒ
Funkcje i dost´pne ustawienia
Niektóre ustawienia sà sprz´˝one z innymi i wraz z nimi ulegajà zmianie.
W celu uzyskania szczegó∏owych informacji nale˝y skontaktowaç si´ z au-
toryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Ustawienia, które mogà zostaç zmienione za pomocà systemu nawigacji
lub systemu multimedialnego (wersje z systemem nawigacji lub systemem
multimedialnym).
A
OSTRZE˚ENIE
Podczas dokonywania zmiany
ustawieƒ funkcyjnych
Poniewa˝ podczas dokonywania zmia-
ny ustawieƒ funkcyjnych silnik powinien
byç uruchomiony, samochód musi byç
zaparkowany w miejscu zapewniajàcym
odpowiednià wentylacj´. W zamkni´tym
pomieszczeniu, np. w gara˝u, mogà
gromadziç si´ zawierajàce trujàcy tle-
nek w´gla (CO) spaliny, przedostajàc
si´ równie˝ do wn´trza samochodu.
Grozi to Êmiercià lub powa˝nym za-
gro˝eniem dla zdrowia.
UWAGA
Podczas dokonywania zmiany
ustawieƒ funkcyjnych
W celu unikni´cia ryzyka roz∏adowa-
nia akumulatora nale˝y upewniç si´,
˝e silnik jest uruchomiony.
65 Corolla TMUK OM12Q83E 1/11/22 1:23 PM Page 577

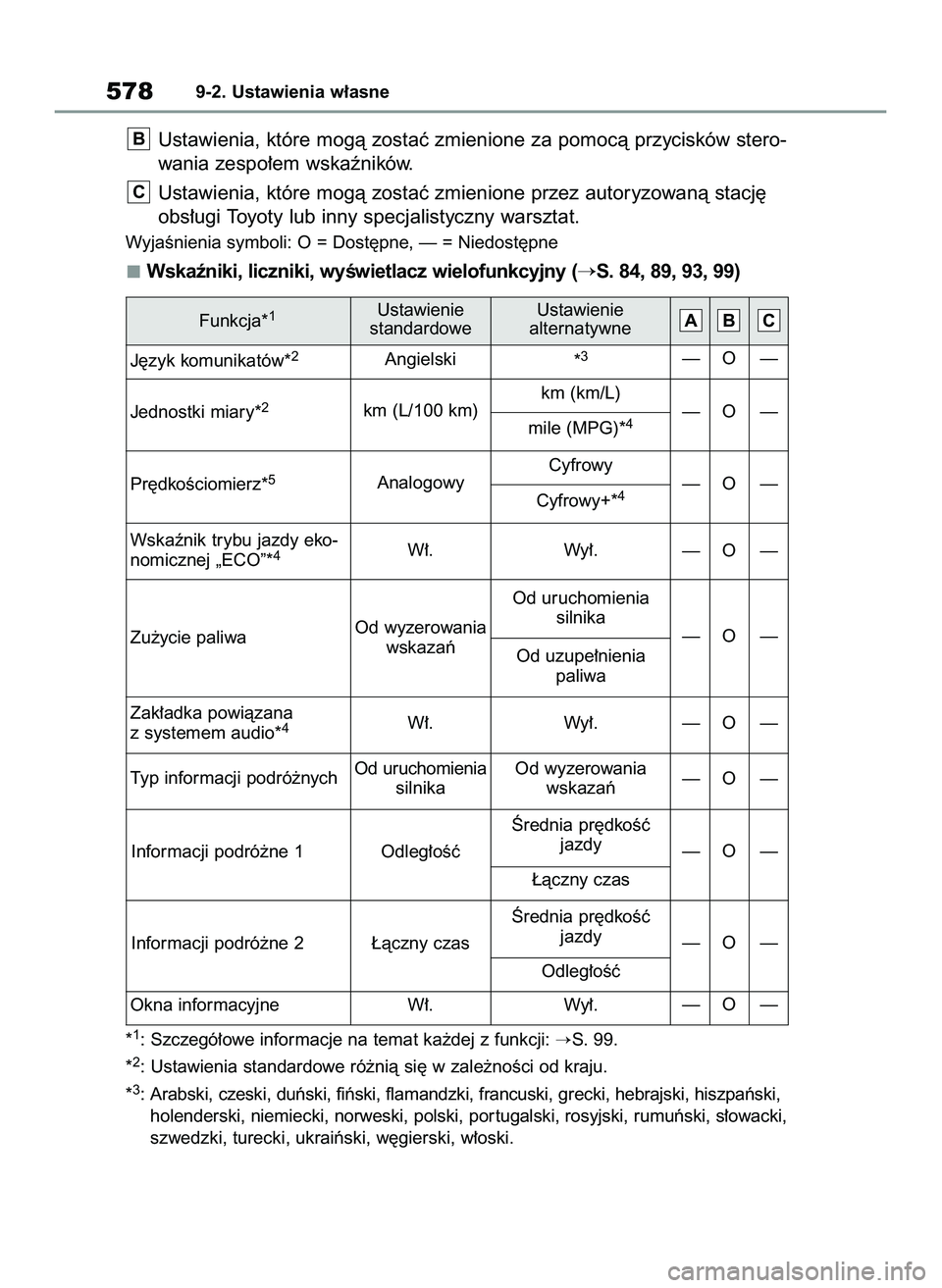

Ustawienia, które mogà zostaç zmienione za pomocà przycisków stero-
wania zespo∏em wskaêników.
Ustawienia, które mogà zostaç zmienione przez autoryzowanà stacj´
obs∏ugi Toyoty lub inny specjalistyczny warsztat.
WyjaÊnienia symboli: O = Dost´pne, — = Niedost´pne
Wskaêniki, liczniki, wyÊwietlacz wielofunkcyjny (S. 84, 89, 93, 99)
*1: Szczegó∏owe informacje na temat ka˝dej z funkcji: S. 99.
*
2: Ustawienia standardowe ró˝nià si´ w zale˝noÊci od kraju.
*
3: Arabski, czeski, duƒski, fiƒski, flamandzki, francuski, grecki, hebrajski, hiszpaƒski,
holenderski, niemiecki, norweski, polski, por tugalski, rosyjski, rumuƒski, s∏owacki,
szwedzki, turecki, ukraiƒski, w´gierski, w∏oski.
C
B
5789-2. Ustawienia w∏asne
Funkcja*
1Ustawienie
standardoweUstawienie
alternatywneCBA
J´zyk komunikatów*2Angielski
*3— O —
Okna informacyjne W∏. Wy∏.— O — Jednostki miary*
2km (L/100 km)km (km/L)
mile (MPG)*4— O —
Pr´dkoÊciomierz*
5AnalogowyCyfrowy
Cyfrowy+*4— O —
Wskaênik trybu jazdy eko-
nomicznej „ECO”*
4W∏. Wy∏.
— O —
Zak∏adka powiàzana
z systemem audio*
4W∏. Wy∏.— O —
Typ informacji podró˝nychOd uruchomienia
silnikaOd wyzerowania
wskazaƒ— O — Zu˝ycie paliwaOd wyzerowania
wskazaƒOd uruchomienia
silnika
Od uzupe∏nienia
paliwa— O —
Informacji podró˝ne 1 Odleg∏oÊçÂrednia pr´dkoÊç
jazdy
¸àczny czas— O —
Informacji podró˝ne 2 ¸àczny czasÂrednia pr´dkoÊç
jazdy
Odleg∏oÊç— O —
65 Corolla TMUK OM12Q83E 1/11/22 1:23 PM Page 578
