TOYOTA COROLLA HATCHBACK 2022 Návod na použití (in Czech)

229
4 4-5. Používání podpůrných jízdních systémů
Jízda

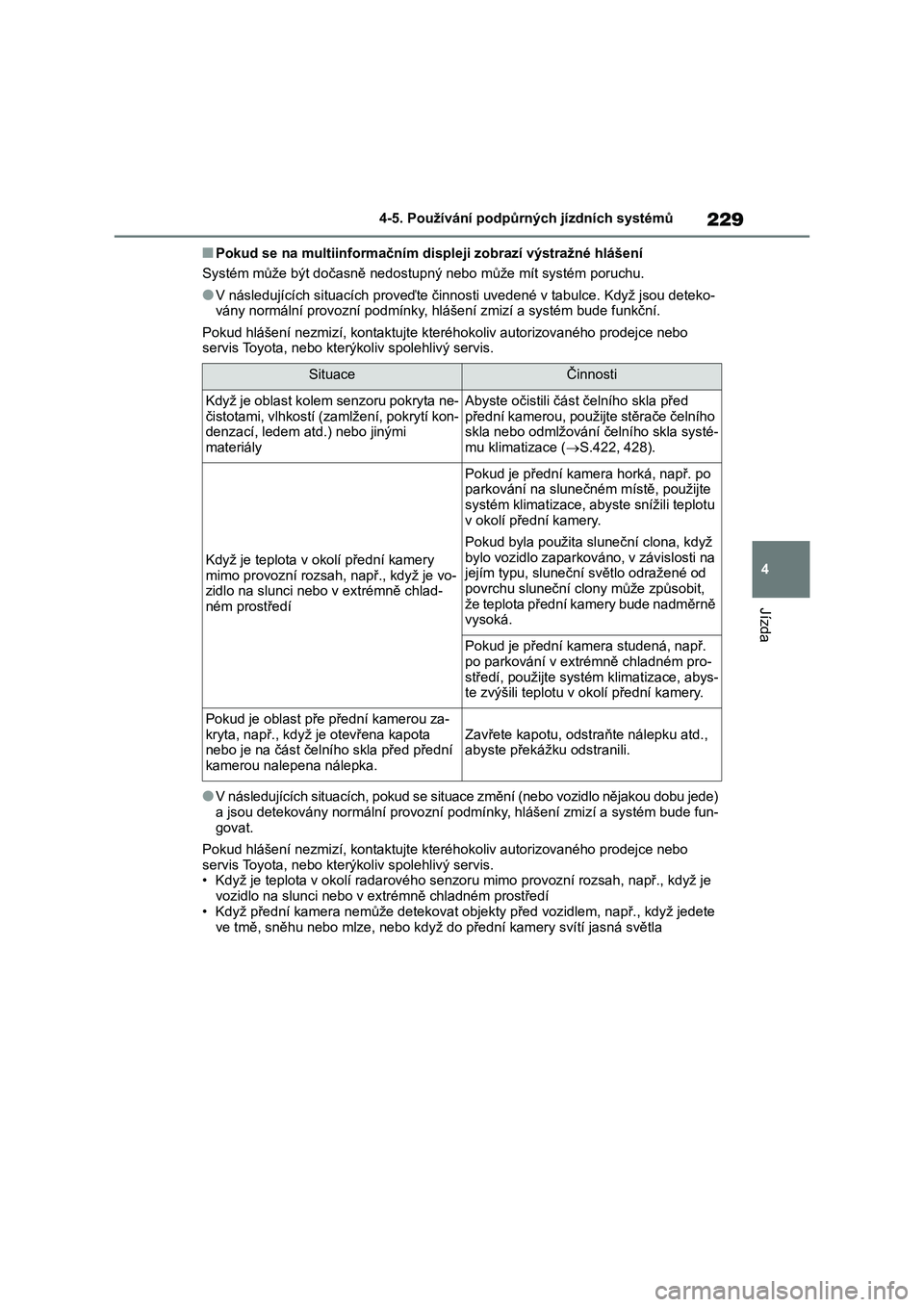

■Pokud se na multiinformačním displeji zobrazí výstražné hlášení
Systém může být dočasně nedostupný nebo může mít systém poruchu.
●V následujících situacích proveďte činnosti uvedené v tabulce. Když jsou deteko-
vány normální provozní podmínky, hlášení zmizí a systém bude funkční.
Pokud hlášení nezmizí, kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
●V následujících situacích, pokud se situace změní (nebo vozidlo nějakou dobu jede)
a jsou detekovány normální provozní podmínky, hlášení zmizí a systém bude fun-
govat.
Pokud hlášení nezmizí, kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
• Když je teplota v okolí radarového senzoru mimo provozní rozsah, např., když je
vozidlo na slunci nebo v extrémně chladném prostředí
• Když přední kamera nemůže detekovat objekty před vozidlem, např., když jedete
ve tmě, sněhu nebo mlze, nebo když do přední kamery svítí jasná světla
SituaceČinnosti
Když je oblast kolem senzoru pokryta ne-
čistotami, vlhkostí (zamlžení, pokrytí kon-
denzací, ledem atd.) nebo jinými
materiályAbyste očistili část čelního skla před
přední kamerou, použijte stěrače čelního
skla nebo odmlžování čelního skla systé-
mu klimatizace (S.422, 428).
Když je teplota v okolí přední kamery
mimo provozní rozsah, např., když je vo-
zidlo na slunci nebo v extrémně chlad-
ném prostředí
Pokud je přední kamera horká, např. po
parkování na slunečném místě, použijte
systém klimatizace, abyste snížili teplotu
v okolí přední kamery.
Pokud byla použita sluneční clona, když
bylo vozidlo zaparkováno, v závislosti na
jejím typu, sluneční světlo odražené od
povrchu sluneční clony může způsobit,
že teplota přední kamery bude nadměrně
vysoká.
Pokud je přední kamera studená, např.
po parkování v extrémně chladném pro-
středí, použijte systém klimatizace, abys-
te zvýšili teplotu v okolí přední kamery.
Pokud je oblast pře přední kamerou za-
kryta, např., když je otevřena kapota
nebo je na část čelního skla před přední
kamerou nalepena nálepka.
Zavřete kapotu, odstraňte nálepku atd.,
abyste překážku odstranili.

2304-5. Používání podpůrných jízdních systémů
*: Je-li ve výbavěSystém může detekovat následující:
 Vozidla
 Cyklisté
 Chodci
■Předkolizní varování
Když systém rozhod ne, že pravdě-
podobnost čelní kolize je vysoká,
zazní bzučák a na multiinformačním
displeji se zobrazí výstražné hláše-
ní, které vyzývá řidiče, aby podnikl
vyhýbací akci.
■Předkolizní brzdový asistent
Když systém rozhod ne, že pravdě-
podobnost čelní kolize je vysoká,
systém aplikuje vě tší brzdnou sílu
podle toho, jak silně je sešlápnut
brzdový pedál.
■Předkolizní brzdění
Pokud systém rozh odne, že pravdě-
podobnost čelní kolize je extrémně
vysoká, automaticky se zabrzdí brz-
dy, aby pomohly vyhnout se kolizi
nebo snížily náraz při kolizi.
PCS (Předkolizní systém)*
Předkolizní systém používá ra-
darový senzor a přední kameru,
aby detekoval objekty ( S.233)
před vozidlem. Když systém
rozhodne, že pravděpodobnost
čelní kolize s objektem je vyso-
ká, varování vyzve řidiče, aby
provedl vyhýbací akci a poten-
cionální brzdný tlak bude zvý-
šen, aby pomohl řidiči vyhnout
se kolizi. Pokud systém rozhod-
ne, že pravděpodobnost čelní
kolize s objektem je extrémně
vysoká, automaticky se zabrzdí
brzdy, aby pomohly vyhnout se
kolizi nebo pomohly snížit ná-
raz při kolizi.
Předkolizní systém může být
vypnutý/zapnutý a načasování
varování může být změněno.
( S.232)
Detekovatelné objekty
Funkce systému

231
4
4-5. Používání podpůrných jízdních systémů
Jízda

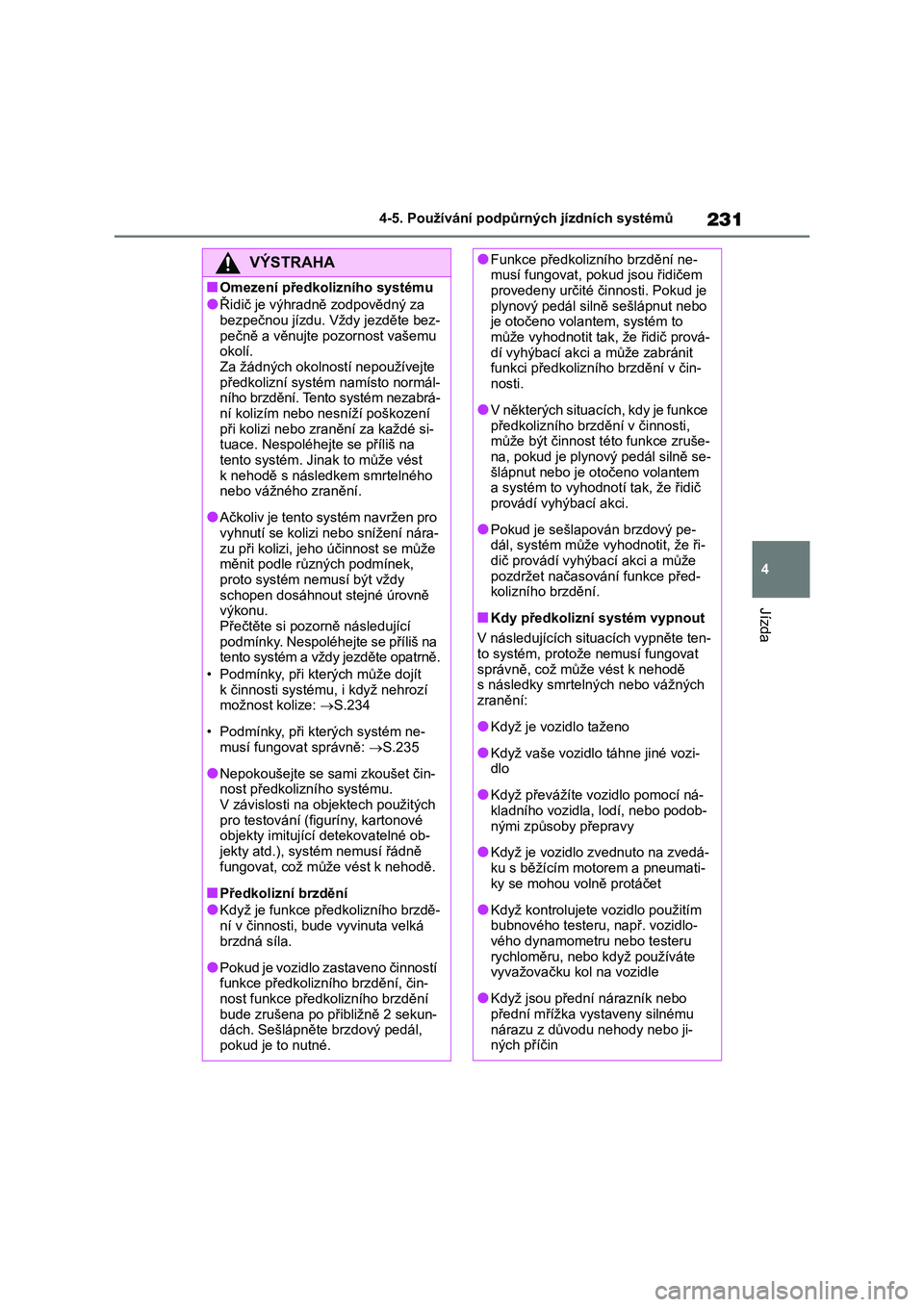

VÝSTRAHA
■Omezení předkolizního systému
●Řidič je výhradně zodpovědný za bezpečnou jízdu. Vždy jezděte bez-
pečně a věnujte pozornost vašemu
okolí. Za žádných okolností nepoužívejte
předkolizní systém namísto normál-
ního brzdění. Tento systém nezabrá-
ní kolizím nebo nesníží poškození při kolizi nebo zranění za každé si-
tuace. Nespoléhejte se příliš na
tento systém. Jina k to může vést k nehodě s následkem smrtelného
nebo vážného zranění.
●Ačkoliv je tento systém navržen pro
vyhnutí se kolizi nebo snížení nára-
zu při kolizi, jeho účinnost se může měnit podle různých podmínek,
proto systém nemusí být vždy
schopen dosáhnout stejné úrovně výkonu.
Přečtěte si pozorně následující
podmínky. Nespoléhejte se příliš na tento systém a vždy jezděte opatrně.
• Podmínky, při kterých může dojít k činnosti systému, i když nehrozí
možnost kolize: S.234
• Podmínky, při k terých systém ne-
musí fungovat správně: S.235
●Nepokoušejte se sami zkoušet čin-
nost předkolizního systému.
V závislosti na ob jektech použitých pro testování (figuríny, kartonové
objekty imitující detekovatelné ob-
jekty atd.), systém nemusí řádně fungovat, což může vést k nehodě.
■Předkolizní brzdění
●Když je funkce předkolizního brzdě-
ní v činnosti, bude vyvinuta velká brzdná síla.
●Pokud je vozidlo zastaveno činností funkce předkolizního brzdění, čin-
nost funkce předkolizního brzdění
bude zrušena po přibližně 2 sekun- dách. Sešlápněte brzdový pedál,
pokud je to nutné.
●Funkce předkolizního brzdění ne- musí fungovat, pokud jsou řidičem
provedeny určité činnosti. Pokud je
plynový pedál silně sešlápnut nebo je otočeno vola ntem, systém to
může vyhodnotit tak , že řidič prová-
dí vyhýbací akci a může zabránit funkci předkolizního brzdění v čin-
nosti.
●V některých situacích, kdy je funkce
předkolizního brzdění v činnosti,
může být činnost této funkce zruše- na, pokud je plynový pedál silně se-
šlápnut nebo je ot očeno volantem
a systém to vyhodnot í tak, že řidič provádí vyhýbací akci.
●Pokud je sešlapován brzdový pe-dál, systém může vyhodnotit, že ři-
dič provádí vyhýbací akci a může
pozdržet načasování funkce před- kolizního brzdění.
■Kdy předkolizní systém vypnout
V následujících sit uacích vypněte ten-
to systém, protože nemusí fungovat
správně, což může vést k nehodě s následky smrtelných nebo vážných
zranění:
●Když je vozidlo taženo
●Když vaše vozidlo táhne jiné vozi- dlo
●Když převážíte vozidlo pomocí ná-kladního vozidla, lodí, nebo podob-
nými způsoby přepravy
●Když je vozidlo zvednuto na zvedá-
ku s běžícím motorem a pneumati-
ky se mohou volně protáčet
●Když kontrolujete vozidlo použitím
bubnového testeru, např. vozidlo-
vého dynamometru nebo testeru rychloměru, nebo když používáte
vyvažovačku kol na vozidle
●Když jsou přední n árazník nebo
přední mřížka vystaveny silnému
nárazu z důvodu nehody nebo ji- ných příčin

2324-5. Používání podpůrných jízdních systémů

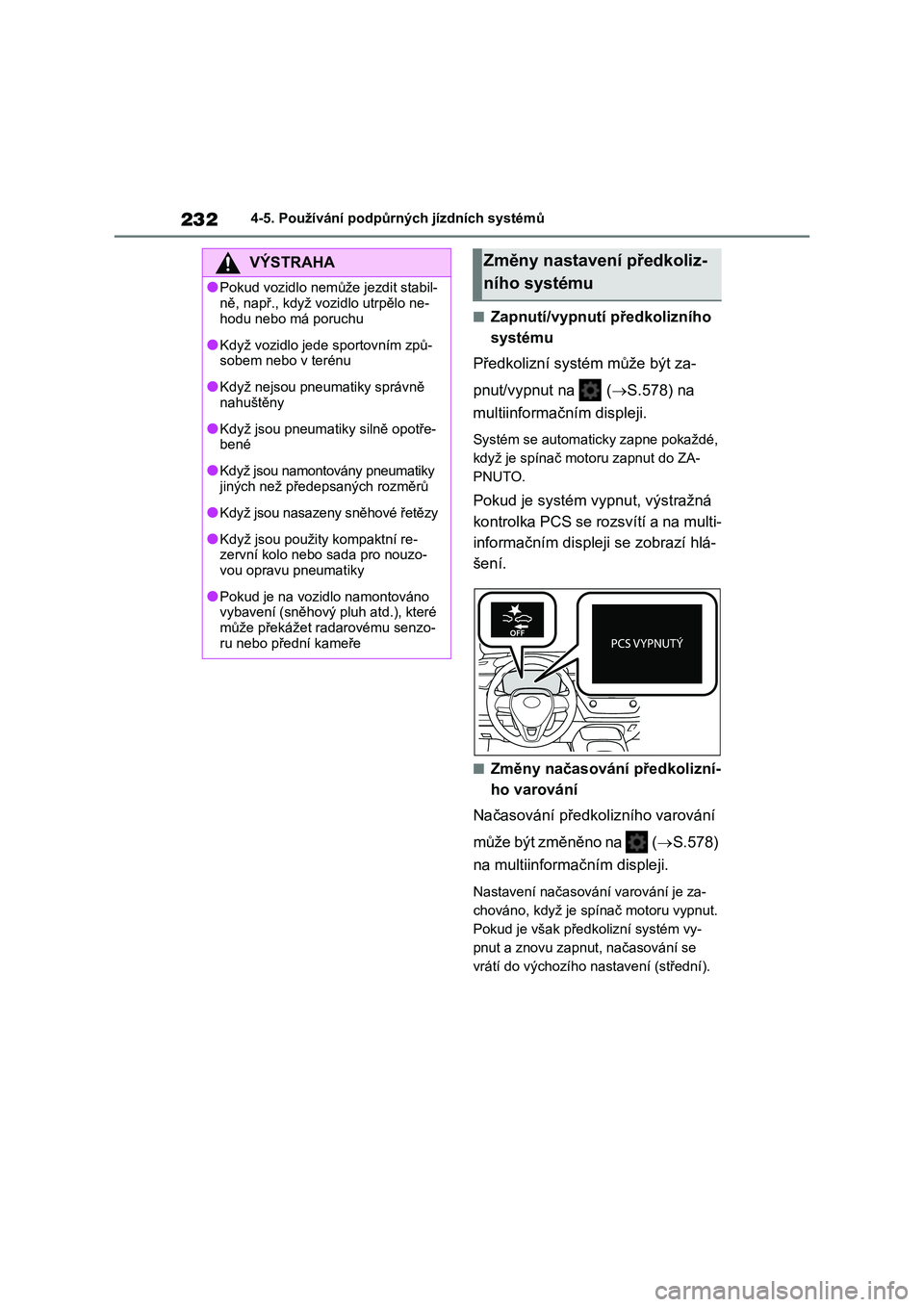

■Zapnutí/vypnutí předkolizního
systému
Předkolizní syst ém může být za-
pnut/vypnut na ( S.578) na
multiinformační m displeji.
Systém se automaticky zapne pokaždé,
když je spínač mot oru zapnut do ZA-
PNUTO.
Pokud je systém vypnut, výstražná
kontrolka PCS se rozsvítí a na multi-
informačním disple ji se zobrazí hlá-
šení.
■Změny načasování předkolizní-
ho varování
Načasování předko lizního varování
m ů ž e b ý t z m ě n ě n o n a ( S.578)
na multiinformačním displeji.
Nastavení načasování varování je za-
chováno, když je spínač motoru vypnut.
Pokud je však před kolizní systém vy-
pnut a znovu zapnut, načasování se
vrátí do výchozího na stavení (střední).
VÝSTRAHA
●Pokud vozidlo nemůže jezdit stabil-
ně, např., když vozidlo utrpělo ne-
hodu nebo má poruchu
●Když vozidlo jede sportovním způ-
sobem nebo v terénu
●Když nejsou pneumatiky správně
nahuštěny
●Když jsou pneumatiky silně opotře-
bené
●Když jsou namontovány pneumatiky
jiných než předepsaných rozměrů
●Když jsou nasazeny sněhové řetězy
●Když jsou použit y kompaktní re- zervní kolo nebo sada pro nouzo-
vou opravu pneumatiky
●Pokud je na vozi dlo namontováno
vybavení (sněhový pluh atd.), které
může překážet radarovému senzo- ru nebo přední kameře
Změny nastavení předkoliz-
ního systému

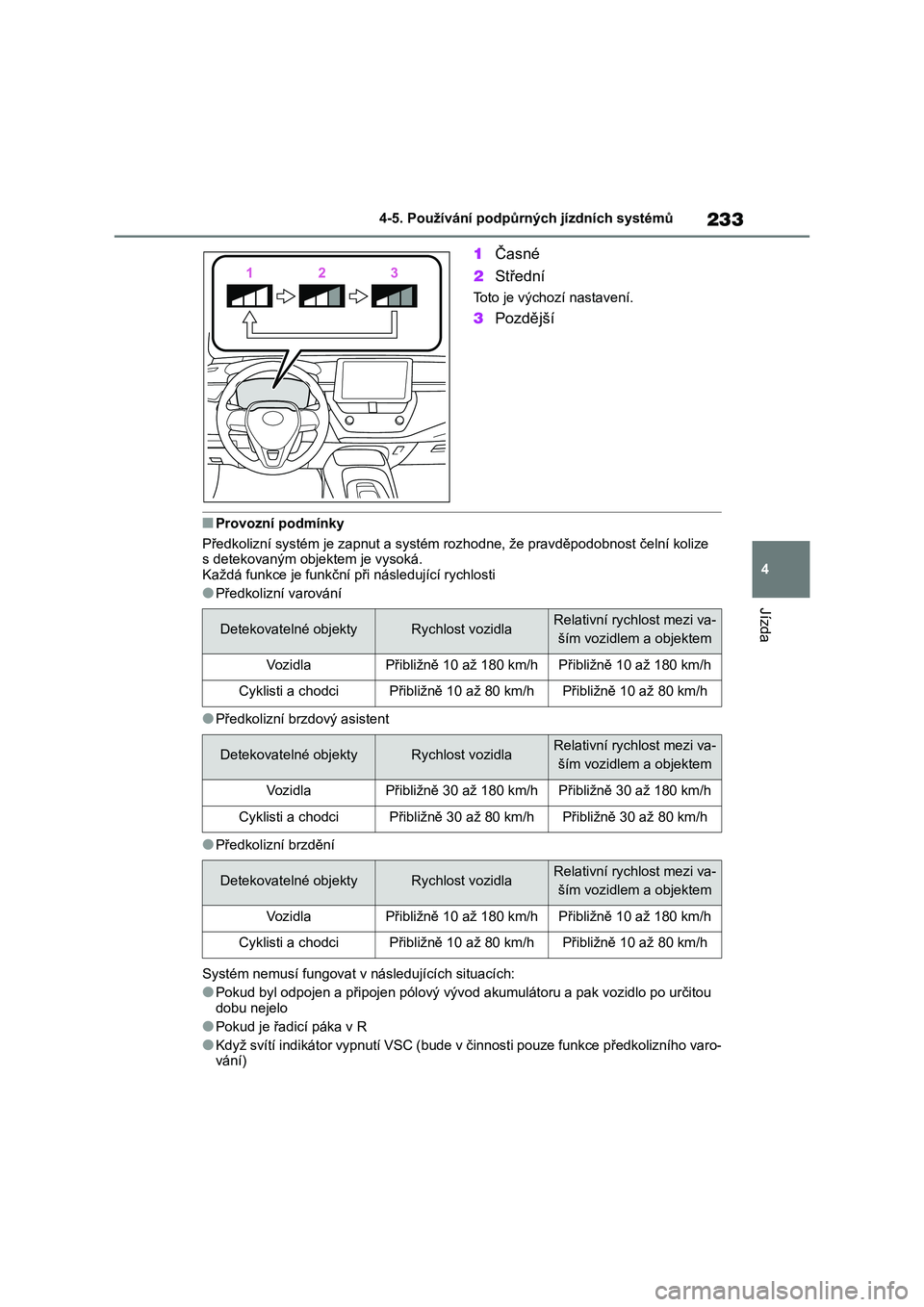

233
4
4-5. Používání podpůrných jízdních systémů
Jízda
1 Časné
2 Střední
Toto je výchozí nastavení.
3Pozdější
■Provozní podmínky
Předkolizní systém je zapnut a systém rozhodne, že pravděpodobnost čelní kolize
s detekovaným ob jektem je vysoká. Každá funkce je funkční při následující rychlosti
●Předkolizní varování
●Předkolizní brzdový asistent
●Předkolizní brzdění
Systém nemusí fungovat v následujících situacích:
●Pokud byl odpojen a připojen pólový vývod akumulátoru a pak vozidlo po určitou
dobu nejelo
●Pokud je řadicí páka v R
●Když svítí indikátor vypnutí VSC (bude v činnosti pouze funkce předkolizního varo- vání)
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va-
ším vozidlem a objektem
VozidlaPřibližně 10 až 180 km/hPřibližně 10 až 180 km/h
Cyklisti a chodciPřibližně 10 až 80 km/hPřibližně 10 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va-
ším vozidlem a objektem
VozidlaPřibližně 30 až 180 km/hPřibližně 30 až 180 km/h
Cyklisti a chodciPřibližně 30 až 80 km/hPřibližně 30 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va-
ším vozidlem a objektem
VozidlaPřibližně 10 až 180 km/hPřibližně 10 až 180 km/h
Cyklisti a chodciPřibližně 10 až 80 km/hPřibližně 10 až 80 km/h

2344-5. Používání podpůrných jízdních systémů

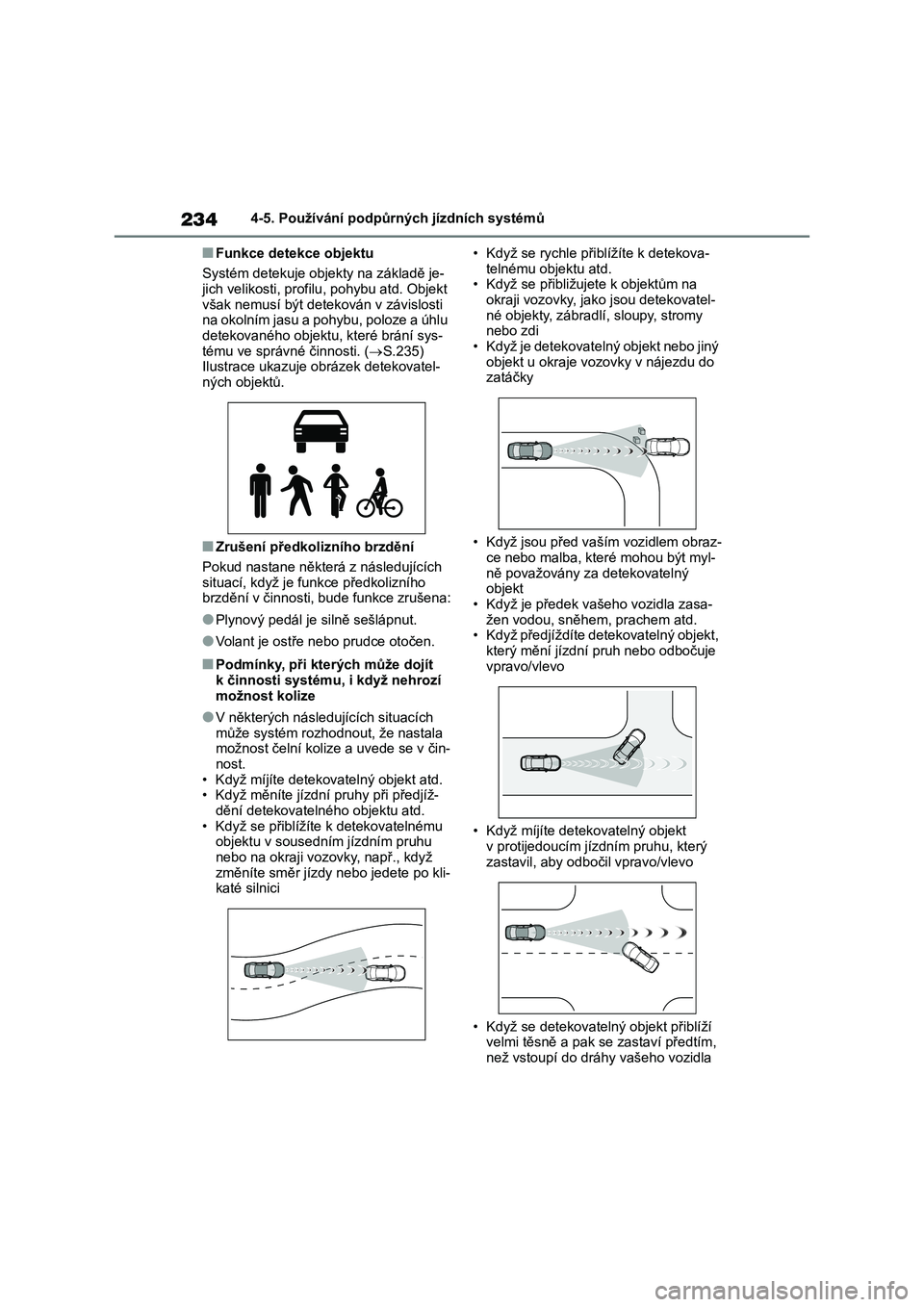

■Funkce detekce objektu
Systém detekuje obje kty na základě je- jich velikosti, profilu , pohybu atd. Objekt
však nemusí být detek ován v závislosti
na okolním jasu a pohybu, poloze a úhlu detekovaného objektu, které brání sys-
tému ve správné činnosti. ( S.235)
Ilustrace ukazuje obrázek detekovatel- ných objektů.
■Zrušení předkolizního brzdění
Pokud nastane některá z následujících
situací, když je funkce předkolizního
brzdění v činnosti, bude funkce zrušena:
●Plynový pedál je silně sešlápnut.
●Volant je ostře ne bo prudce otočen.
■Podmínky, při kterých může dojít
k činnosti systému, i když nehrozí
možnost kolize
●V některých následujících situacích
může systém rozhodno ut, že nastala možnost čelní kolize a uvede se v čin-
nost.
• Když míjíte detekov atelný objekt atd. • Když měníte jízdní pruhy při předjíž-
dění detekovatelného objektu atd.
• Když se přiblížíte k detekovatelnému objektu v sousedním jízdním pruhu
nebo na okraji vozovky, např., když
změníte směr jízdy nebo jedete po kli- katé silnici
• Když se rychle při blížíte k detekova-
telnému objektu atd. • Když se přibližujete k objektům na
okraji vozovky, jako jsou detekovatel-
né objekty, zábradlí , sloupy, stromy nebo zdi
• Když je detekovatelný objekt nebo jiný
objekt u okraje voz ovky v nájezdu do zatáčky
• Když jsou před vaší m vozidlem obraz- ce nebo malba, které mohou být myl-
ně považovány za detekovatelný
objekt • Když je předek va šeho vozidla zasa-
žen vodou, sněhem, prachem atd.
• Když předjíždíte detekovatelný objekt, který mění jízdní pruh nebo odbočuje
vpravo/vlevo
• Když míjíte detekovatelný objekt
v protijedoucím jízdním pruhu, který
zastavil, aby odbočil vpravo/vlevo
• Když se detekovatelný objekt přiblíží
velmi těsně a pak se zastaví předtím,
než vstoupí do dráhy vašeho vozidla

235
4
4-5. Používání podpůrných jízdních systémů
Jízda

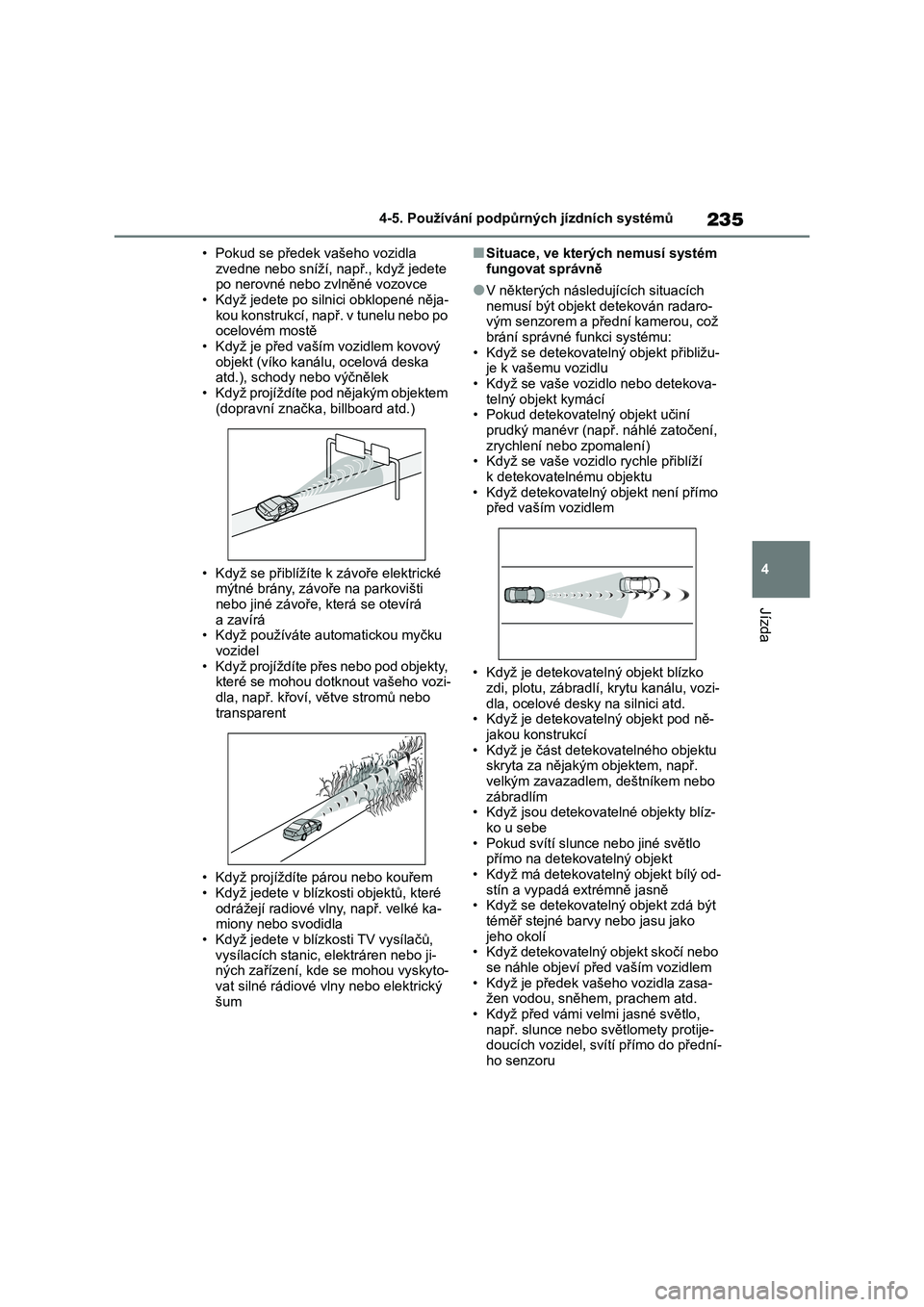

• Pokud se předek vašeho vozidla
zvedne nebo sníží, např., když jedete po nerovné nebo zvlněné vozovce
• Když jedete po silnici obklopené něja-
kou konstrukcí, např. v tunelu nebo po ocelovém mostě
• Když je před vaší m vozidlem kovový
objekt (víko kanálu, ocelová deska atd.), schody nebo výčnělek
• Když projíždíte pod nějakým objektem
(dopravní značka, billboard atd.)
• Když se přiblížíte k závoře elektrické
mýtné brány, závoře na parkovišti nebo jiné závoře, která se otevírá
a zavírá
• Když používáte aut omatickou myčku vozidel
• Když projíždíte přes nebo pod objekty,
které se mohou dotk nout vašeho vozi- dla, např. křoví, větve stromů nebo
transparent
• Když projíždíte párou nebo kouřem
• Když jedete v blízko sti objektů, které
odrážejí radiové vlny, např. velké ka- miony nebo svodidla
• Když jedete v blí zkosti TV vysílačů,
vysílacích stanic, elektráren nebo ji- ných zařízení, kd e se mohou vyskyto-
vat silné rádiové vl ny nebo elektrický
šum
■Situace, ve kterých nemusí systém
fungovat správně
●V některých následujících situacích
nemusí být objekt de tekován radaro- vým senzorem a přední kamerou, což
brání správné funkci systému:
• Když se detekovatelný objekt přibližu- je k vašemu vozidlu
• Když se vaše vozidlo nebo detekova-
telný objekt kymácí • Pokud detekovatelný objekt učiní
prudký manévr (např. náhlé zatočení,
zrychlení nebo zpomalení) • Když se vaše vozidl o rychle přiblíží
k detekovatelnému objektu
• Když detekovatelný objekt není přímo před vaším vozidlem
• Když je detekovatel ný objekt blízko zdi, plotu, záb radlí, krytu kanálu, vozi-
dla, ocelové de sky na silnici atd.
• Když je detekovat elný objekt pod ně- jakou konstrukcí
• Když je část detekovatelného objektu
skryta za nějakým o bjektem, např. velkým zavazadlem, deštníkem nebo
zábradlím
• Když jsou detekovatelné objekty blíz- ko u sebe
• Pokud svítí slunce nebo jiné světlo
přímo na detekovatelný objekt • Když má detekovatelný objekt bílý od-
stín a vypadá extrémně jasně
• Když se detekovatelný objekt zdá být téměř stejné barvy nebo jasu jako
jeho okolí
• Když detekovatelný objekt skočí nebo
se náhle objeví před vaším vozidlem • Když je předek va šeho vozidla zasa-
žen vodou, sněhem, prachem atd.
• Když před vámi vel mi jasné světlo, např. slunce nebo světlomety protije-
doucích vozidel, svítí přímo do přední-
ho senzoru

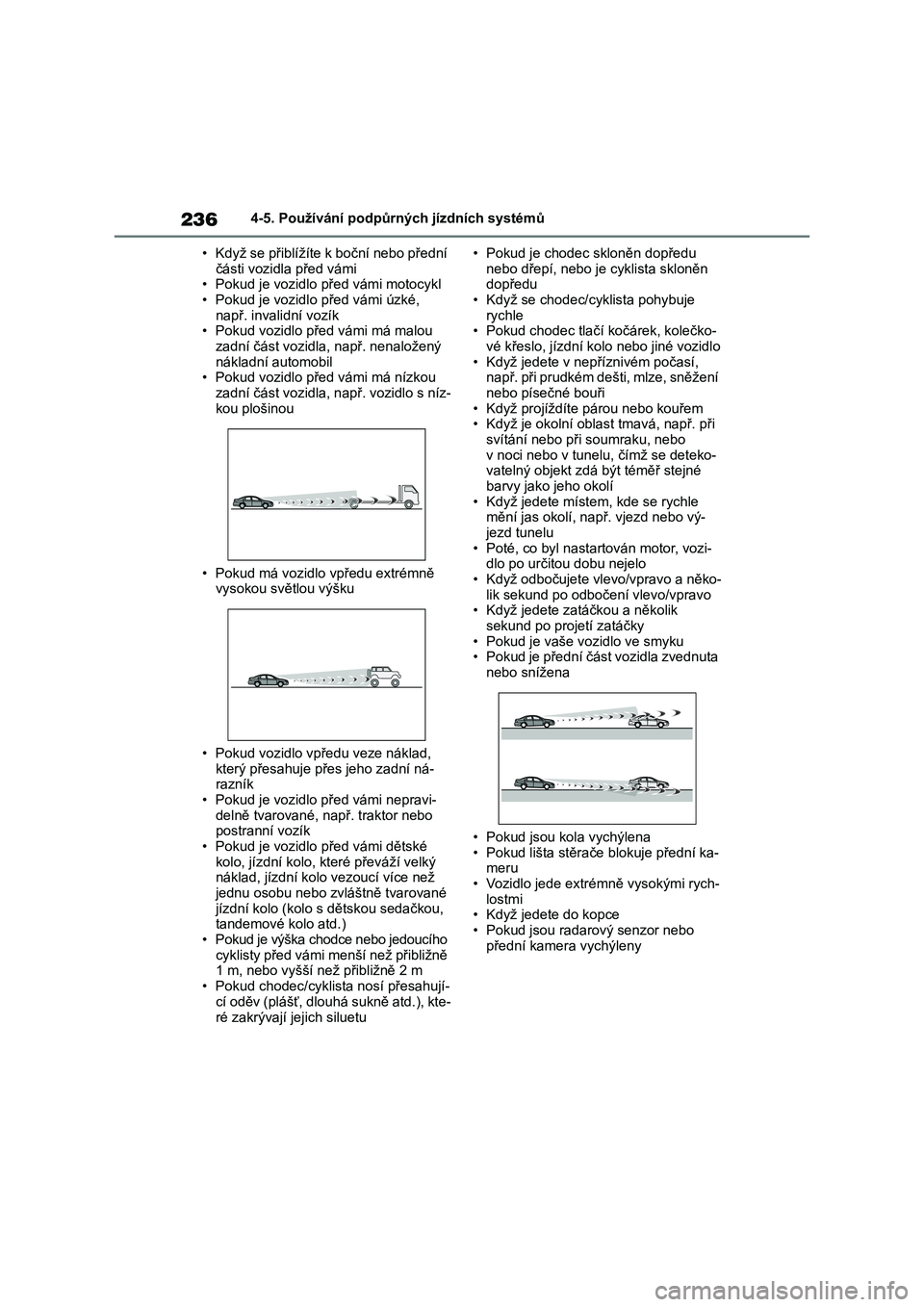

2364-5. Používání podpůrných jízdních systémů
• Když se přiblížíte k boční nebo přední
části vozidla před vámi • Pokud je vozidlo před vámi motocykl
• Pokud je vozidlo před vámi úzké,
např. invalidní vozík • Pokud vozidlo před vámi má malou
zadní část vozidla, např. nenaložený
nákladní automobil • Pokud vozidlo před vámi má nízkou
zadní část vozidla, n apř. vozidlo s níz-
kou plošinou
• Pokud má vozidlo vpředu extrémně
vysokou světlou výšku
• Pokud vozidlo vpředu veze náklad,
který přesahuje přes jeho zadní ná- razník
• Pokud je vozidlo před vámi nepravi-
delně tvarované, např. traktor nebo postranní vozík
• Pokud je vozidlo před vámi dětské
kolo, jízdní kolo, k teré převáží velký náklad, jízdní kolo vezoucí více než
jednu osobu nebo zv láštně tvarované
jízdní kolo (kolo s dětskou sedačkou, tandemové kolo atd.)
• Pokud je výška chodce nebo jedoucího
cyklisty před vámi menší než přibližně 1 m, nebo vyšší než přibližně 2 m
• Pokud chodec/cyklista nosí přesahují-
cí oděv (plášť, dlouhá sukně atd.), kte-
ré zakrývají jejich siluetu
• Pokud je chodec skloněn dopředu
nebo dřepí, nebo je cyklista skloněn dopředu
• Když se chodec/cyklista pohybuje
rychle • Pokud chodec tlačí kočárek, kolečko-
vé křeslo, jízdní ko lo nebo jiné vozidlo
• Když jedete v nepříznivém počasí, např. při prudkém dešti, mlze, sněžení
nebo písečné bouři
• Když projíždíte párou nebo kouřem • Když je okolní obla st tmavá, např. při
svítání nebo při soumraku, nebo
v noci nebo v tunelu , čímž se deteko- vatelný objekt zdá být téměř stejné
barvy jako jeho okolí
• Když jedete místem, kde se rychle mění jas okolí, např. vjezd nebo vý-
jezd tunelu
• Poté, co byl nastartován motor, vozi- dlo po určitou dobu nejelo
• Když odbočujete vlevo/vpravo a něko-
lik sekund po odbočení vlevo/vpravo • Když jedete zatáčkou a několik
sekund po projetí zatáčky
• Pokud je vaše vozidlo ve smyku • Pokud je přední část vozidla zvednuta
nebo snížena
• Pokud jsou kola vychýlena
• Pokud lišta stěrače blokuje přední ka-
meru • Vozidlo jede extré mně vysokými rych-
lostmi
• Když jedete do kopce • Pokud jsou radarový senzor nebo
přední kamera vychýleny

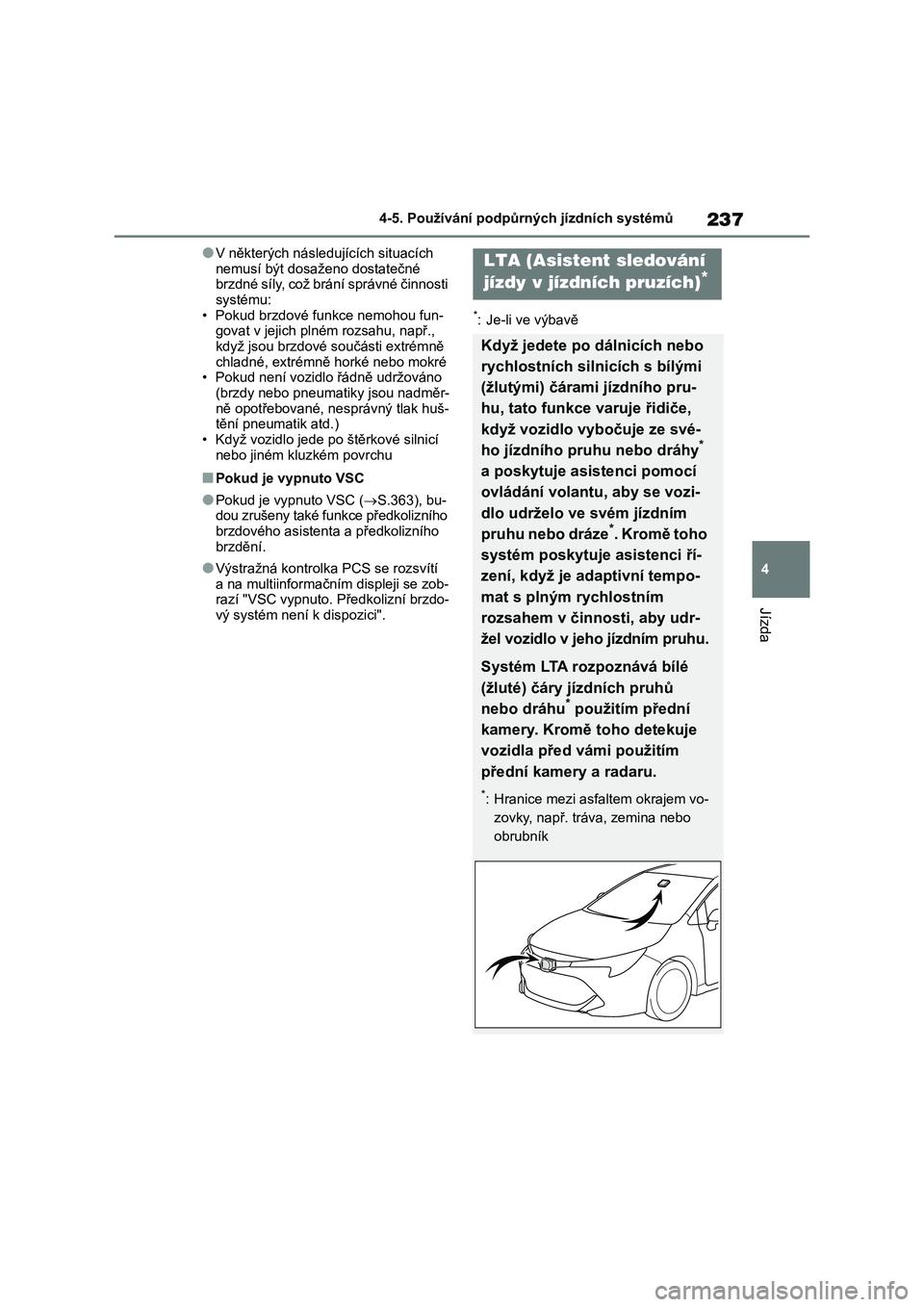

237
4
4-5. Používání podpůrných jízdních systémů
Jízda
●V některých následujících situacích
nemusí být dosaženo dostatečné brzdné síly, což brání správné činnosti
systému:
• Pokud brzdové funkce nemohou fun- govat v jejich plném rozsahu, např.,
když jsou brzdové součásti extrémně
chladné, extrémně horké nebo mokré • Pokud není vozidlo řádně udržováno
(brzdy nebo pneumatiky jsou nadměr-
ně opotřebované, nes právný tlak huš- tění pneumatik atd.)
• Když vozidlo jede po štěrkové silnicí
nebo jiném kluzkém povrchu
■Pokud je vypnuto VSC
●Pokud je vypnuto VSC ( S.363), bu-
dou zrušeny také funkce předkolizního brzdového asistenta a předkolizního
brzdění.
●Výstražná kontrolka PCS se rozsvítí
a na multiinformačním displeji se zob-
razí "VSC vypnuto. Předkolizní brzdo- vý systém není k dispozici".
*: Je-li ve výbavě
LTA (Asistent sledování
jízdy v jízdních pruzích)*
Když jedete po dálnicích nebo
rychlostních sil nicích s bílými
(žlutými) čárami jízdního pru-
hu, tato funkce varuje řidiče,
když vozidlo vybočuje ze své-
ho jízdního pruhu nebo dráhy*
a poskytuje asistenci pomocí
ovládání volantu, aby se vozi-
dlo udrželo ve svém jízdním
pruhu nebo dráze*. Kromě toho
systém poskytuje asistenci ří-
zení, když je adaptivní tempo-
mat s plným rychlostním
rozsahem v činnosti, aby udr-
žel vozidlo v jeho jízdním pruhu.
Systém LTA rozpoznává bílé
(žluté) čáry jízdních pruhů
nebo dráhu* použitím přední
kamery. Kromě t oho detekuje
vozidla před vámi použitím
přední kamery a radaru.
*: Hranice mezi asfaltem okrajem vo-
zovky, např. tráva, zemina nebo
obrubník

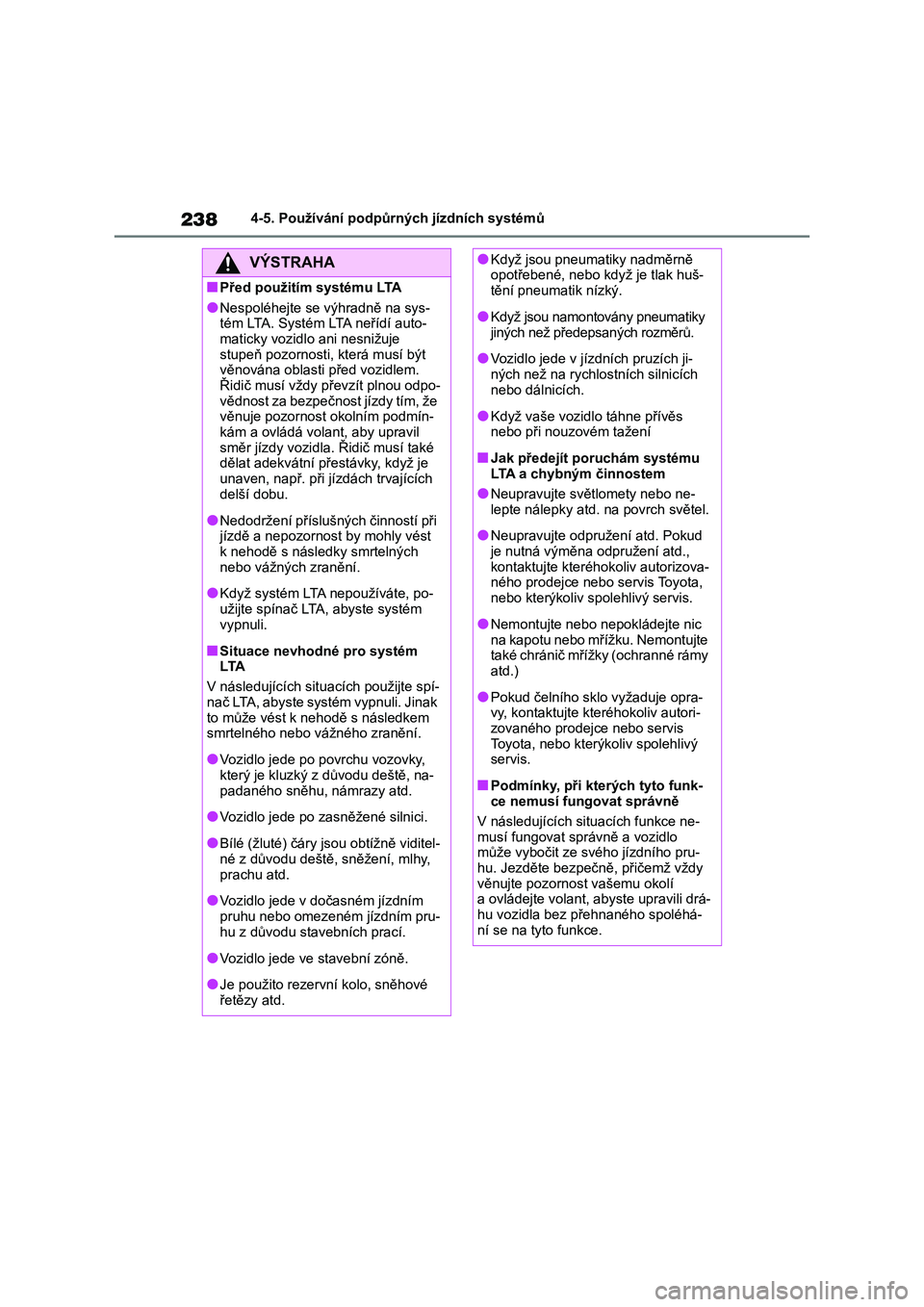

2384-5. Používání podpůrných jízdních systémů
VÝSTRAHA
■Před použitím systému LTA
●Nespoléhejte se výhradně na sys-
tém LTA. Systém LTA neřídí auto- maticky vozidlo ani nesnižuje
stupeň pozornosti, která musí být
věnována oblasti před vozidlem. Řidič musí vždy převzít plnou odpo-
vědnost za bezpečnost jízdy tím, že
věnuje pozornost okolním podmín-
kám a ovládá vola nt, aby upravil směr jízdy vozidla. Řidič musí také
dělat adekvátní pře stávky, když je
unaven, např. při jí zdách trvajících delší dobu.
●Nedodržení příslušných činností při jízdě a nepozornost by mohly vést
k nehodě s následky smrtelných
nebo vážných zranění.
●Když systém LTA n epoužíváte, po-
užijte spínač LTA, abyste systém vypnuli.
■Situace nevhodné pro systém LTA
V následujících situacích použijte spí-
nač LTA, abyste systém vypnuli. Jinak to může vést k nehodě s následkem
smrtelného nebo vážného zranění.
●Vozidlo jede po povrchu vozovky,
který je kluzký z důvodu deště, na-
padaného sněhu, námrazy atd.
●Vozidlo jede po zasněžené silnici.
●Bílé (žluté) čáry jsou obtížně viditel-
né z důvodu deště, sněžení, mlhy,
prachu atd.
●Vozidlo jede v dočasném jízdním
pruhu nebo omezeném jízdním pru- hu z důvodu stavebních prací.
●Vozidlo jede ve stavební zóně.
●Je použito rezervní kolo, sněhové
řetězy atd.
●Když jsou pneumatiky nadměrně opotřebené, nebo když je tlak huš-
tění pneumatik nízký.
●Když jsou namontovány pneumatiky
jiných než předepsaných rozměrů.
●Vozidlo jede v jízdních pruzích ji-
ných než na rychlo stních silnicích
nebo dálnicích.
●Když vaše vozidlo táhne přívěs
nebo při nouzovém tažení
■Jak předejít poruchám systému
LTA a chybným činnostem
●Neupravujte světlomety nebo ne-
lepte nálepky atd. na povrch světel.
●Neupravujte odpružení atd. Pokud
je nutná výměna odpružení atd.,
kontaktujte kteréhokoliv autorizova- ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
●Nemontujte nebo nepokládejte nic
na kapotu nebo mřížku. Nemontujte
také chránič mřížky (ochranné rámy atd.)
●Pokud čelního sklo vyžaduje opra-vy, kontaktujte kt eréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý servis.
■Podmínky, při kterých tyto funk-ce nemusí fungovat správně
V následujících sit uacích funkce ne-
musí fungovat správně a vozidlo může vybočit ze svého jízdního pru-
hu. Jezděte bezpeč ně, přičemž vždy
věnujte pozornost vašemu okolí a ovládejte volant, abyste upravili drá-
hu vozidla bez přehnaného spoléhá-
ní se na tyto funkce.
