TOYOTA COROLLA HATCHBACK 2023 Instructieboekje (in Dutch)

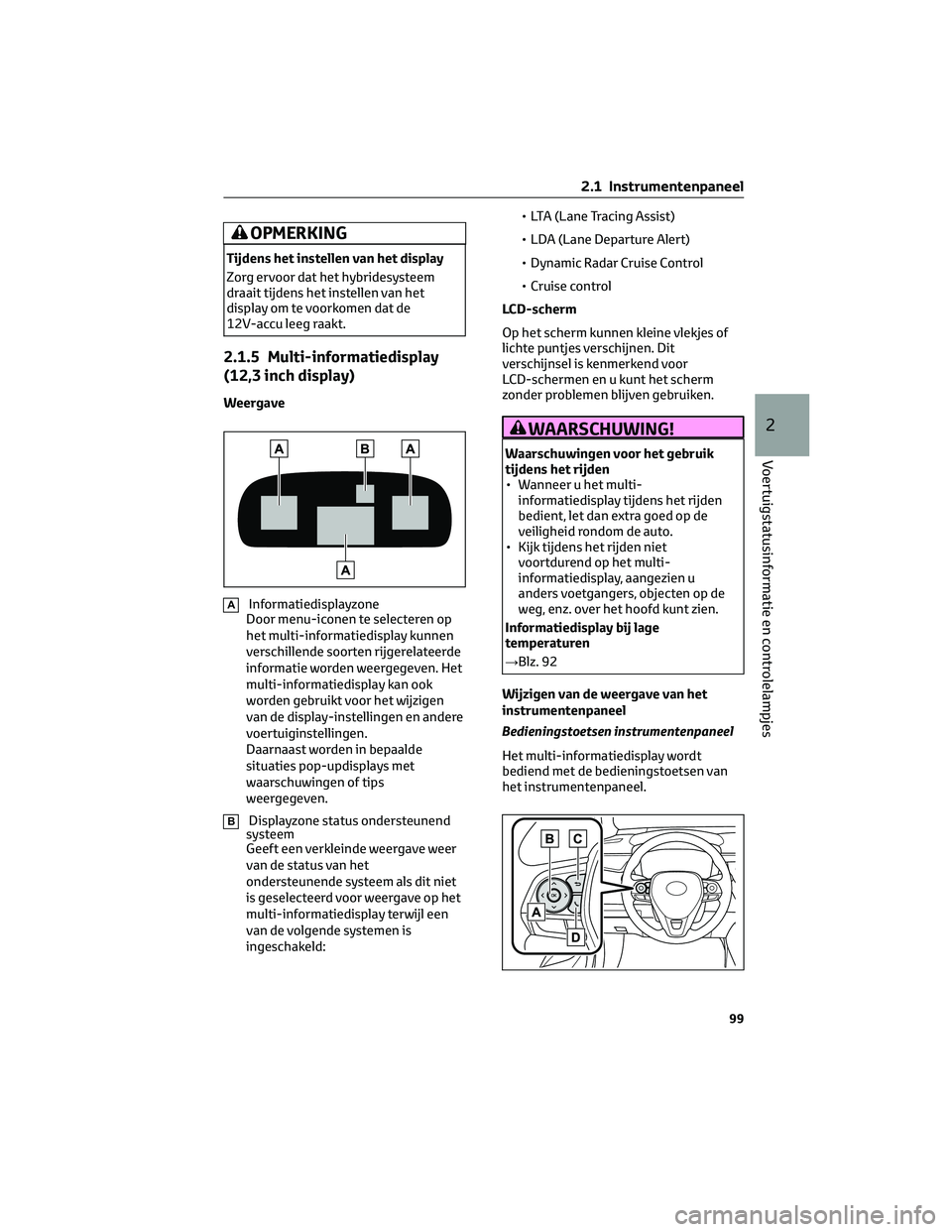

OPMERKING
Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem
draait tijdens het instellen van het
display om te voorkomen dat de
12V-accu leeg raakt.
2.1.5 Multi-informatiedisplay
(12,3 inch display)
Weergave
AInformatiedisplayzone
Door menu-iconen te selecteren op
het multi-informatiedisplay kunnen
verschillende soorten rijgerelateerde
informatie worden weergegeven. Het
multi-informatiedisplay kan ook
worden gebruikt voor het wijzigen
van de display-instellingen en andere
voertuiginstellingen.
Daarnaast worden in bepaalde
situaties pop-updisplays met
waarschuwingen of tips
weergegeven.
BDisplayzone status ondersteunend
systeem
Geeft een verkleinde weergave weer
van de status van het
ondersteunende systeem als dit niet
is geselecteerd voor weergave op het
multi-informatiedisplay terwijl een
van de volgende systemen is
ingeschakeld:• LTA (Lane Tracing Assist)
• LDA (Lane Departure Alert)
• Dynamic Radar Cruise Control
• Cruise control
LCD-scherm
Op het scherm kunnen kleine vlekjes of
lichte puntjes verschijnen. Dit
verschijnsel is kenmerkend voor
LCD-schermen en u kunt het scherm
zonder problemen blijven gebruiken.
WAARSCHUWING!
Waarschuwingen voor het gebruik
tijdens het rijden
• Wanneer u het multi-
informatiedisplay tijdens het rijden
bedient, let dan extra goed op de
veiligheid rondom de auto.
• Kijk tijdens het rijden niet
voortdurend op het multi-
informatiedisplay, aangezien u
anders voetgangers, objecten op de
weg, enz. over het hoofd kunt zien.
Informatiedisplay bij lage
temperaturen
→Blz. 92
Wijzigen van de weergave van het
instrumentenpaneel
Bedieningstoetsen instrumentenpaneel
Het multi-informatiedisplay wordt
bediend met de bedieningstoetsen van
het instrumentenpaneel.
2.1 Instrumentenpaneel
99
2
Voertuigstatusinformatie en controlelampjes

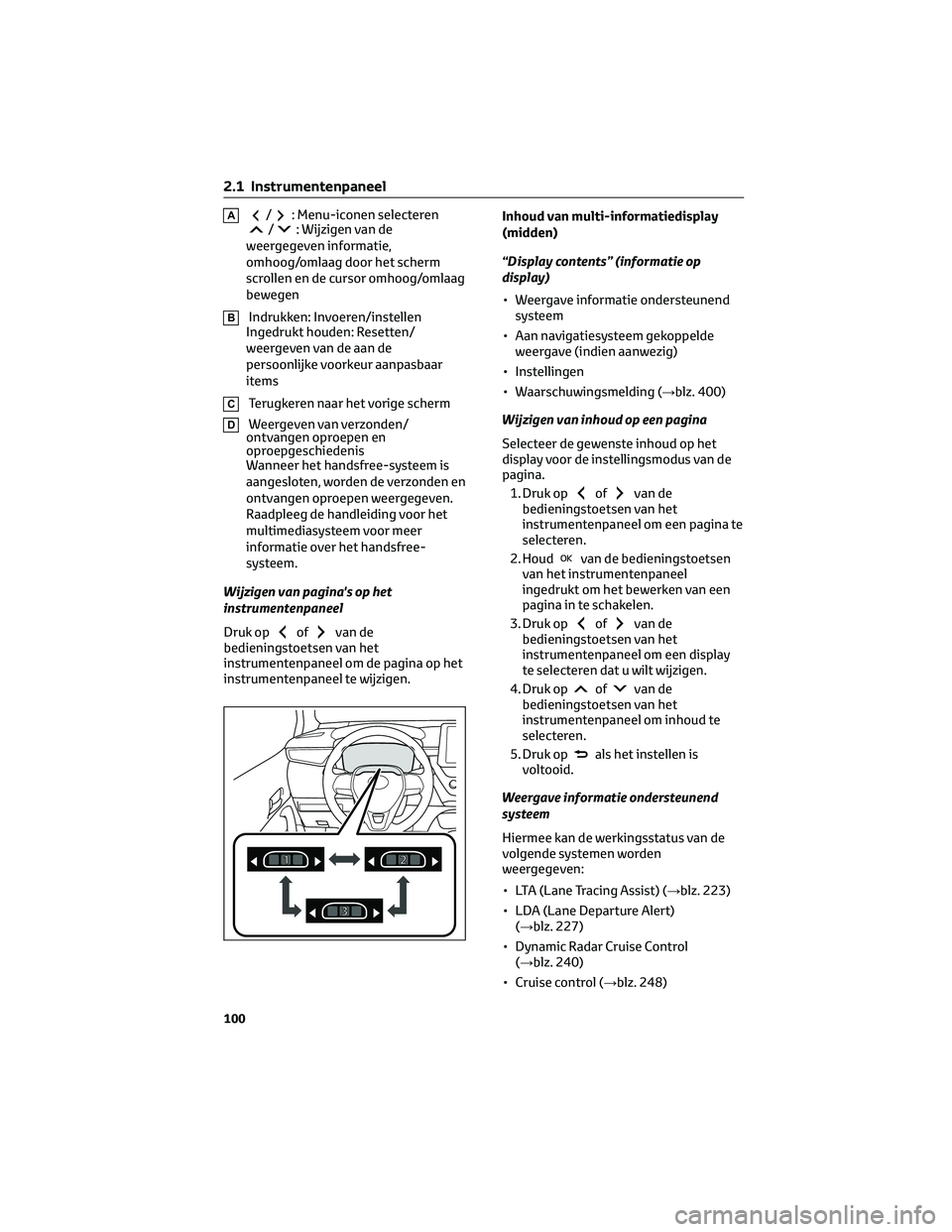

A/: Menu-iconen selecteren/: Wijzigen van de
weergegeven informatie,
omhoog/omlaag door het scherm
scrollen en de cursor omhoog/omlaag
bewegen
BIndrukken: Invoeren/instellen
Ingedrukt houden: Resetten/
weergeven van de aan de
persoonlijke voorkeur aanpasbaar
items
CTerugkeren naar het vorige scherm
DWeergeven van verzonden/
ontvangen oproepen en
oproepgeschiedenis
Wanneer het handsfree-systeem is
aangesloten, worden de verzonden en
ontvangen oproepen weergegeven.
Raadpleeg de handleiding voor het
multimediasysteem voor meer
informatie over het handsfree-
systeem.
Wijzigen van pagina's op het
instrumentenpaneel
Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om de pagina op het
instrumentenpaneel te wijzigen.Inhoud van multi-informatiedisplay
(midden)
“Display contents” (informatie op
display)
• Weergave informatie ondersteunend
systeem
• Aan navigatiesysteem gekoppelde
weergave (indien aanwezig)
• Instellingen
• Waarschuwingsmelding (→blz. 400)
Wijzigen van inhoud op een pagina
Selecteer de gewenste inhoud op het
display voor de instellingsmodus van de
pagina.
1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om een pagina te
selecteren.
2. Houd
van de bedieningstoetsen
van het instrumentenpaneel
ingedrukt om het bewerken van een
pagina in te schakelen.
3. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om een display
te selecteren dat u wilt wijzigen.
4. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om inhoud te
selecteren.
5. Druk op
als het instellen is
voltooid.
Weergave informatie ondersteunend
systeem
Hiermee kan de werkingsstatus van de
volgende systemen worden
weergegeven:
• LTA (Lane Tracing Assist) (→blz. 223)
• LDA (Lane Departure Alert)
(→blz. 227)
• Dynamic Radar Cruise Control
(→blz. 240)
• Cruise control (→blz. 248)
2.1 Instrumentenpaneel
100

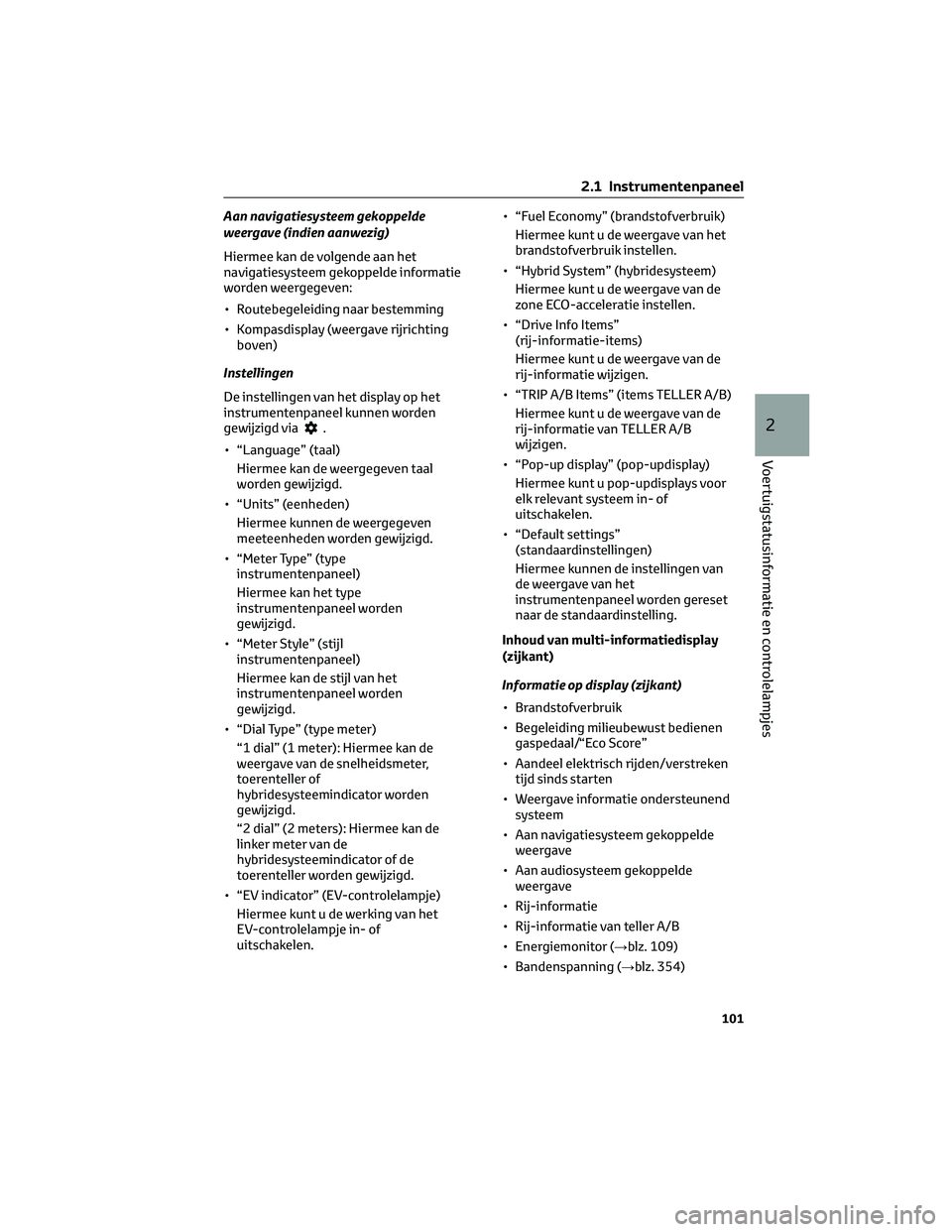

Aan navigatiesysteem gekoppelde
weergave (indien aanwezig)
Hiermee kan de volgende aan het
navigatiesysteem gekoppelde informatie
worden weergegeven:
• Routebegeleiding naar bestemming
• Kompasdisplay (weergave rijrichting
boven)
Instellingen
De instellingen van het display op het
instrumentenpaneel kunnen worden
gewijzigd via
.
• “Language” (taal)
Hiermee kan de weergegeven taal
worden gewijzigd.
• “Units” (eenheden)
Hiermee kunnen de weergegeven
meeteenheden worden gewijzigd.
• “Meter Type” (type
instrumentenpaneel)
Hiermee kan het type
instrumentenpaneel worden
gewijzigd.
• “Meter Style” (stijl
instrumentenpaneel)
Hiermee kan de stijl van het
instrumentenpaneel worden
gewijzigd.
• “Dial Type” (type meter)
“1 dial” (1 meter): Hiermee kan de
weergave van de snelheidsmeter,
toerenteller of
hybridesysteemindicator worden
gewijzigd.
“2 dial” (2 meters): Hiermee kan de
linker meter van de
hybridesysteemindicator of de
toerenteller worden gewijzigd.
• “EV indicator” (EV-controlelampje)
Hiermee kunt u de werking van het
EV-controlelampje in- of
uitschakelen.• “Fuel Economy” (brandstofverbruik)
Hiermee kunt u de weergave van het
brandstofverbruik instellen.
• “Hybrid System” (hybridesysteem)
Hiermee kunt u de weergave van de
zone ECO-acceleratie instellen.
• “Drive Info Items”
(rij-informatie-items)
Hiermee kunt u de weergave van de
rij-informatie wijzigen.
• “TRIP A/B Items” (items TELLER A/B)
Hiermee kunt u de weergave van de
rij-informatie van TELLER A/B
wijzigen.
• “Pop-up display” (pop-updisplay)
Hiermee kunt u pop-updisplays voor
elk relevant systeem in- of
uitschakelen.
• “Default settings”
(standaardinstellingen)
Hiermee kunnen de instellingen van
de weergave van het
instrumentenpaneel worden gereset
naar de standaardinstelling.
Inhoud van multi-informatiedisplay
(zijkant)
Informatie op display (zijkant)
• Brandstofverbruik
• Begeleiding milieubewust bedienen
gaspedaal/“Eco Score”
• Aandeel elektrisch rijden/verstreken
tijd sinds starten
• Weergave informatie ondersteunend
systeem
• Aan navigatiesysteem gekoppelde
weergave
• Aan audiosysteem gekoppelde
weergave
• Rij-informatie
• Rij-informatie van teller A/B
• Energiemonitor (→blz. 109)
• Bandenspanning (→blz. 354)
2.1 Instrumentenpaneel
101
2
Voertuigstatusinformatie en controlelampjes

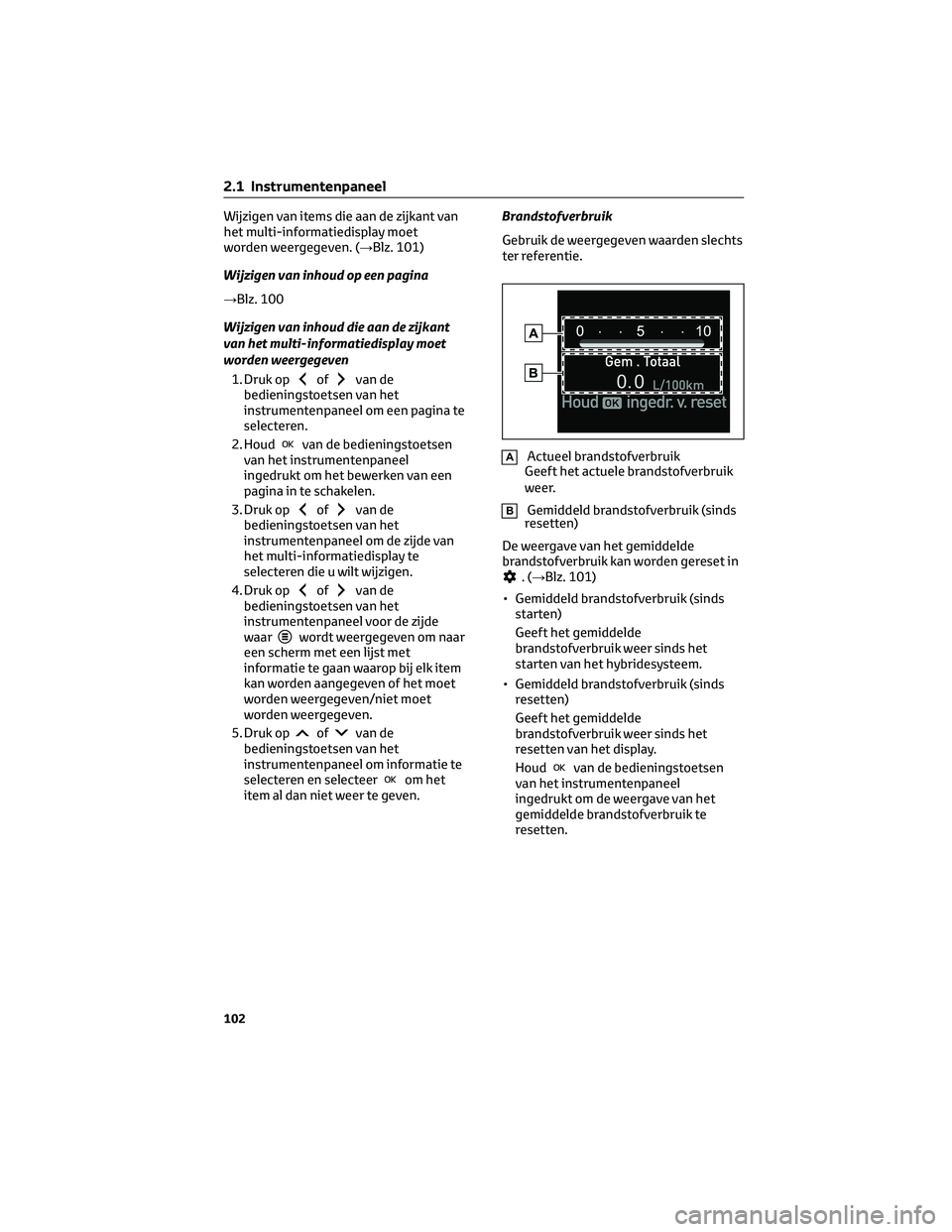

Wijzigen van items die aan de zijkant van
het multi-informatiedisplay moet
worden weergegeven. (→Blz. 101)
Wijzigen van inhoud op een pagina
→Blz. 100
Wijzigen van inhoud die aan de zijkant
van het multi-informatiedisplay moet
worden weergegeven
1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om een pagina te
selecteren.
2. Houd
van de bedieningstoetsen
van het instrumentenpaneel
ingedrukt om het bewerken van een
pagina in te schakelen.
3. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om de zijde van
het multi-informatiedisplay te
selecteren die u wilt wijzigen.
4. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel voor de zijde
waar
wordt weergegeven om naar
een scherm met een lijst met
informatie te gaan waarop bij elk item
kan worden aangegeven of het moet
worden weergegeven/niet moet
worden weergegeven.
5. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om informatie te
selecteren en selecteer
om het
item al dan niet weer te geven.Brandstofverbruik
Gebruik de weergegeven waarden slechts
ter referentie.
AActueel brandstofverbruik
Geeft het actuele brandstofverbruik
weer.
BGemiddeld brandstofverbruik (sinds
resetten)
De weergave van het gemiddelde
brandstofverbruik kan worden gereset in
.(→Blz. 101)
• Gemiddeld brandstofverbruik (sinds
starten)
Geeft het gemiddelde
brandstofverbruik weer sinds het
starten van het hybridesysteem.
• Gemiddeld brandstofverbruik (sinds
resetten)
Geeft het gemiddelde
brandstofverbruik weer sinds het
resetten van het display.
Houd
van de bedieningstoetsen
van het instrumentenpaneel
ingedrukt om de weergave van het
gemiddelde brandstofverbruik te
resetten.
2.1 Instrumentenpaneel
102

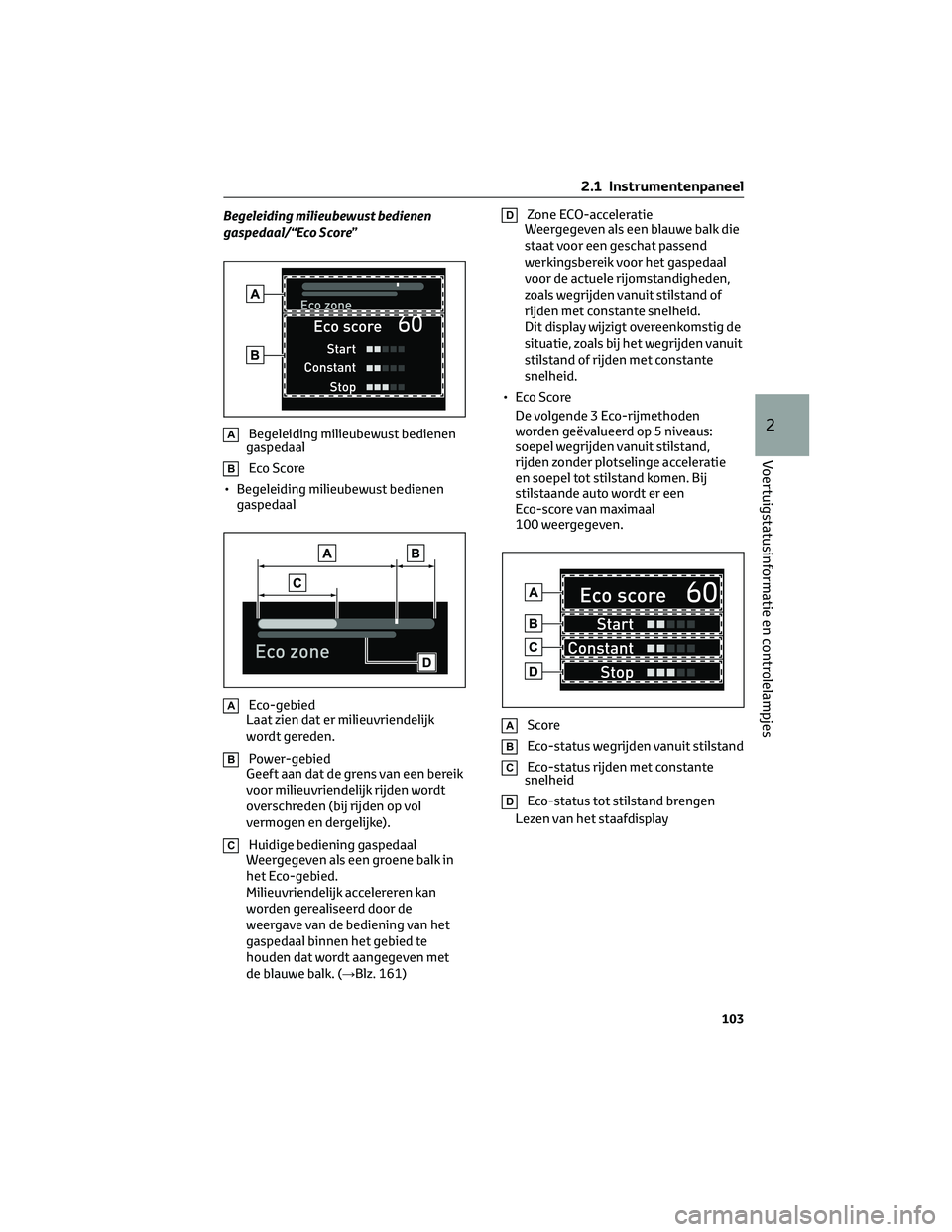

Begeleiding milieubewust bedienen
gaspedaal/“Eco Score”
ABegeleiding milieubewust bedienen
gaspedaal
BEco Score
• Begeleiding milieubewust bedienen
gaspedaal
AEco-gebied
Laat zien dat er milieuvriendelijk
wordt gereden.
BPower-gebied
Geeft aan dat de grens van een bereik
voor milieuvriendelijk rijden wordt
overschreden (bij rijden op vol
vermogen en dergelijke).
CHuidige bediening gaspedaal
Weergegeven als een groene balk in
het Eco-gebied.
Milieuvriendelijk accelereren kan
worden gerealiseerd door de
weergave van de bediening van het
gaspedaal binnen het gebied te
houden dat wordt aangegeven met
de blauwe balk. (→Blz. 161)
DZone ECO-acceleratie
Weergegeven als een blauwe balk die
staat voor een geschat passend
werkingsbereik voor het gaspedaal
voor de actuele rijomstandigheden,
zoals wegrijden vanuit stilstand of
rijden met constante snelheid.
Dit display wijzigt overeenkomstig de
situatie, zoals bij het wegrijden vanuit
stilstand of rijden met constante
snelheid.
• Eco Score
De volgende 3 Eco-rijmethoden
worden geëvalueerd op 5 niveaus:
soepel wegrijden vanuit stilstand,
rijden zonder plotselinge acceleratie
en soepel tot stilstand komen. Bij
stilstaande auto wordt er een
Eco-score van maximaal
100 weergegeven.
AScore
BEco-status wegrijden vanuit stilstand
CEco-status rijden met constante
snelheid
DEco-status tot stilstand brengen
Lezen van het staafdisplay
2.1 Instrumentenpaneel
103
2
Voertuigstatusinformatie en controlelampjes

ANog niet geëvalueerd
BBijna leeg
CVol
– Nadat het hybridesysteem is
gestart, wordt de Eco-score niet
weergegeven zolang de rijsnelheid
lager is dan ongeveer 30 km/h.
– De Eco-score wordt iedere keer
wanneer het hybridesysteem wordt
gestart, gereset.
Aandeel elektrisch rijden/verstreken tijd
sinds starten
AEV-rijverhouding sinds starten
Weergave van het percentage dat
elektrisch is gereden sinds het
starten van het hybridesysteem.
*
BVerstreken tijd sinds starten
Weergave van de verstreken tijd sinds
het starten van het hybridesysteem.
*
*
Telkens als het hybridesysteem stopt,
wordt dit gereset.Weergave informatie ondersteunend
systeem
Hiermee kan de werkingsstatus van de
volgende systemen worden
weergegeven:
• LTA (Lane Tracing Assist) (→blz. 223)
• LDA (Lane Departure Alert)
(→blz. 227)
• Dynamic Radar Cruise Control
(→blz. 240)
• Cruise control (→blz. 248)
Aan navigatiesysteem gekoppelde
weergave (indien aanwezig)
Hiermee kan de volgende aan het
navigatiesysteem gekoppelde informatie
worden weergegeven:
• Routebegeleiding naar bestemming
• Kompasdisplay (weergave rijrichting
boven)
Aan audiosysteem gekoppelde weergave
Geeft de audiobron of het nummer weer.
Rij-informatie
ARij-informatie 1
BRij-informatie 2
Geeft het volgende weer, afhankelijk van
welk rij-informatietype en welke
rij-informatie-items zijn geselecteerd in
.(→Blz. 105)
2.1 Instrumentenpaneel
104

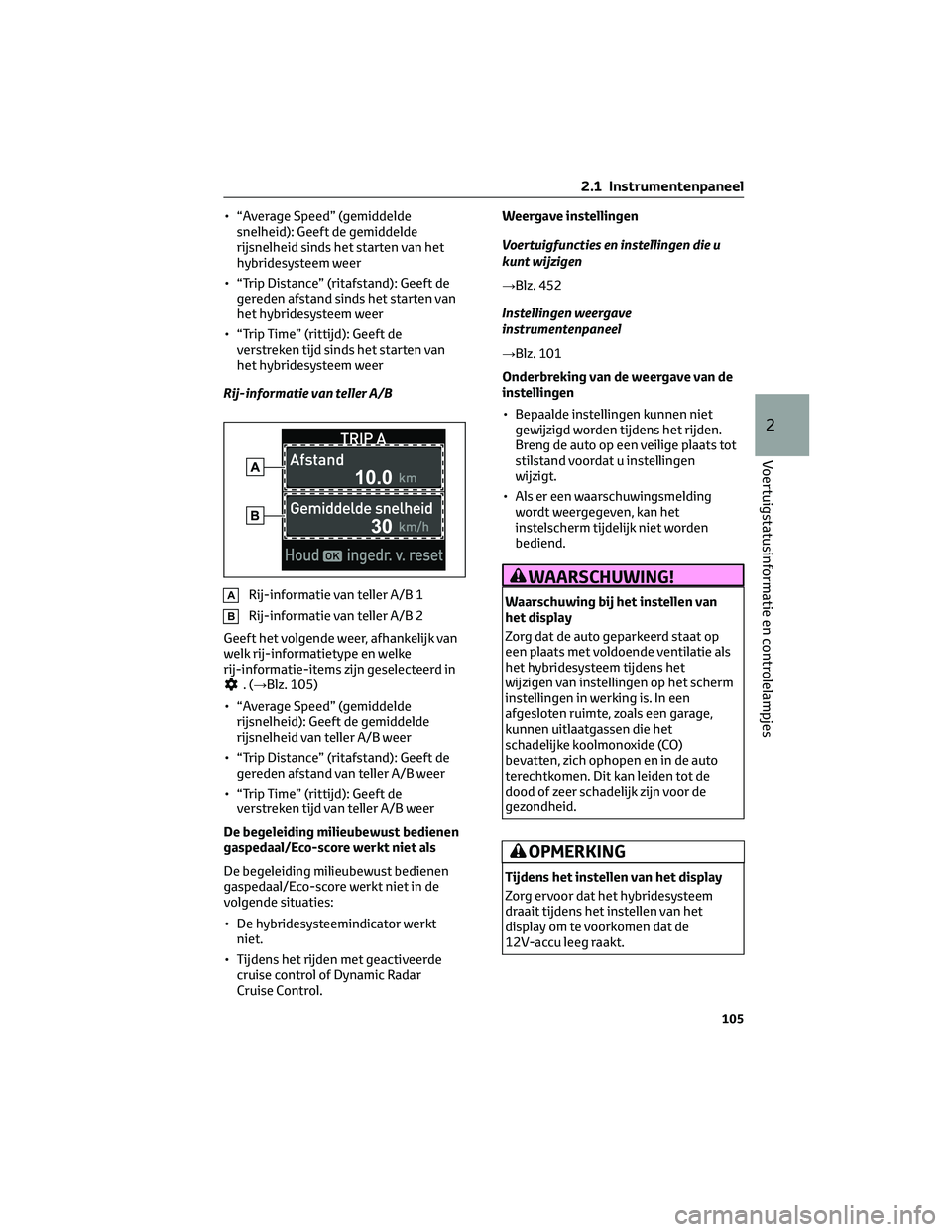

• “Average Speed” (gemiddelde
snelheid): Geeft de gemiddelde
rijsnelheid sinds het starten van het
hybridesysteem weer
• “Trip Distance” (ritafstand): Geeft de
gereden afstand sinds het starten van
het hybridesysteem weer
• “Trip Time” (rittijd): Geeft de
verstreken tijd sinds het starten van
het hybridesysteem weer
Rij-informatie van teller A/B
ARij-informatie van teller A/B 1
BRij-informatie van teller A/B 2
Geeft het volgende weer, afhankelijk van
welk rij-informatietype en welke
rij-informatie-items zijn geselecteerd in
.(→Blz. 105)
• “Average Speed” (gemiddelde
rijsnelheid): Geeft de gemiddelde
rijsnelheid van teller A/B weer
• “Trip Distance” (ritafstand): Geeft de
gereden afstand van teller A/B weer
• “Trip Time” (rittijd): Geeft de
verstreken tijd van teller A/B weer
De begeleiding milieubewust bedienen
gaspedaal/Eco-score werkt niet als
De begeleiding milieubewust bedienen
gaspedaal/Eco-score werkt niet in de
volgende situaties:
• De hybridesysteemindicator werkt
niet.
• Tijdens het rijden met geactiveerde
cruise control of Dynamic Radar
Cruise Control.Weergave instellingen
Voertuigfuncties en instellingen die u
kunt wijzigen
→Blz. 452
Instellingen weergave
instrumentenpaneel
→Blz. 101
Onderbreking van de weergave van de
instellingen
• Bepaalde instellingen kunnen niet
gewijzigd worden tijdens het rijden.
Breng de auto op een veilige plaats tot
stilstand voordat u instellingen
wijzigt.
• Als er een waarschuwingsmelding
wordt weergegeven, kan het
instelscherm tijdelijk niet worden
bediend.
WAARSCHUWING!
Waarschuwing bij het instellen van
het display
Zorg dat de auto geparkeerd staat op
een plaats met voldoende ventilatie als
het hybridesysteem tijdens het
wijzigen van instellingen op het scherm
instellingen in werking is. In een
afgesloten ruimte, zoals een garage,
kunnen uitlaatgassen die het
schadelijke koolmonoxide (CO)
bevatten, zich ophopen en in de auto
terechtkomen. Dit kan leiden tot de
dood of zeer schadelijk zijn voor de
gezondheid.
OPMERKING
Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem
draait tijdens het instellen van het
display om te voorkomen dat de
12V-accu leeg raakt.
2.1 Instrumentenpaneel
105
2
Voertuigstatusinformatie en controlelampjes

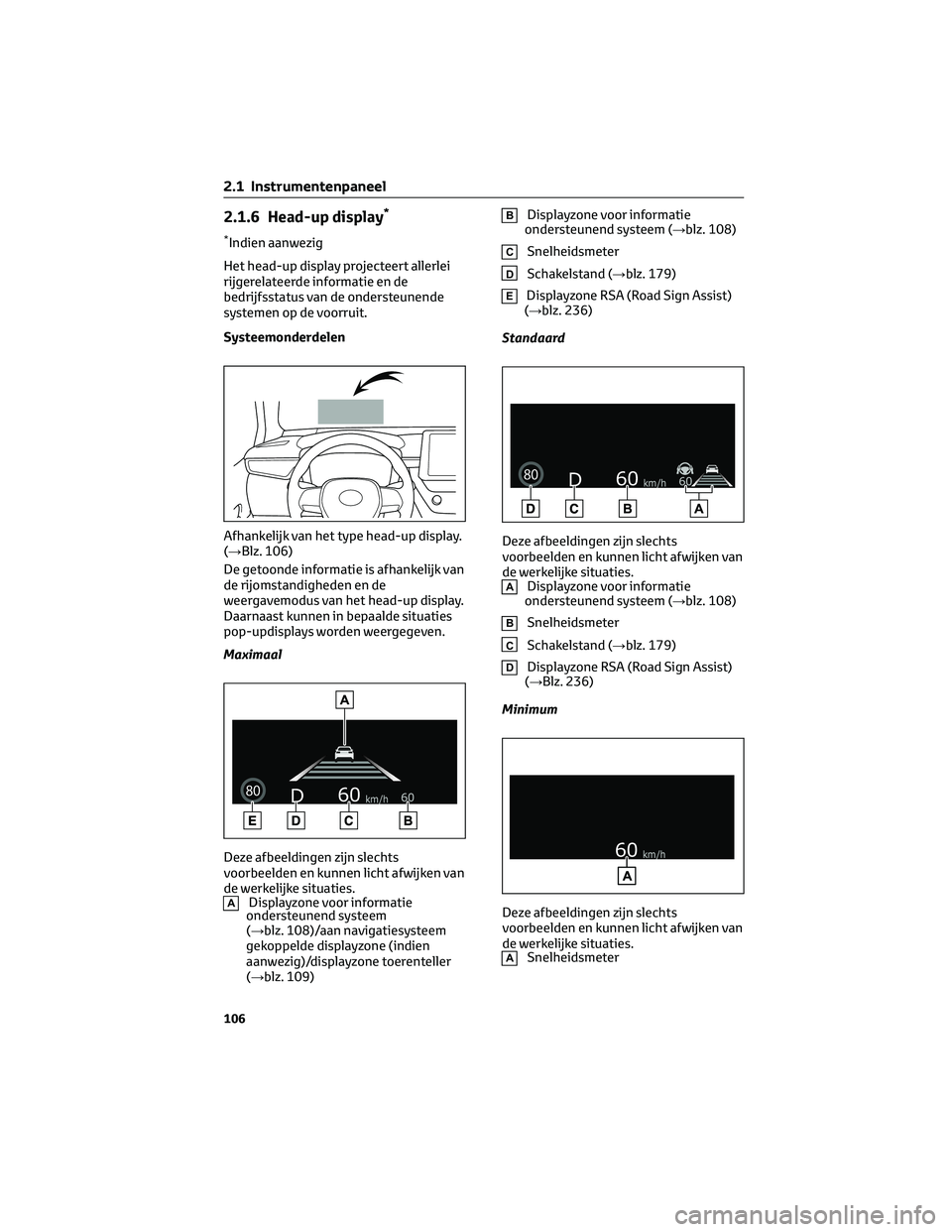

2.1.6 Head-up display*
*Indien aanwezig
Het head-up display projecteert allerlei
rijgerelateerde informatie en de
bedrijfsstatus van de ondersteunende
systemen op de voorruit.
Systeemonderdelen
Maximaal
Deze afbeeldingen zijn slechts
voorbeelden en kunnen licht afwijken van
de werkelijke situaties.
ADisplayzone voor informatie
ondersteunend systeem
(→blz. 108)/aan navigatiesysteem
gekoppelde displayzone (indien
aanwezig)/displayzone toerenteller
(→blz. 109)
BDisplayzone voor informatie
ondersteunend systeem (→blz. 108)
CSnelheidsmeter
DSchakelstand (→blz. 179)
EDisplayzone RSA (Road Sign Assist)
(→blz. 236)
Standaard
Deze afbeeldingen zijn slechts
voorbeelden en kunnen licht afwijken van
de werkelijke situaties.
ADisplayzone voor informatie
ondersteunend systeem (→blz. 108)
BSnelheidsmeter
CSchakelstand (→blz. 179)
DDisplayzone RSA (Road Sign Assist)
(→Blz. 236)
Minimum
Deze afbeeldingen zijn slechts
voorbeelden en kunnen licht afwijken van
de werkelijke situaties.
ASnelheidsmeter
Afhankelijk van het type head-up display.
(→Blz. 106)
De getoonde informatie is afhankelijk van
de rijomstandigheden en de
weergavemodus van het head-up display.
Daarnaast kunnen in bepaalde situaties
pop-updisplays worden weergegeven.
2.1 Instrumentenpaneel
106

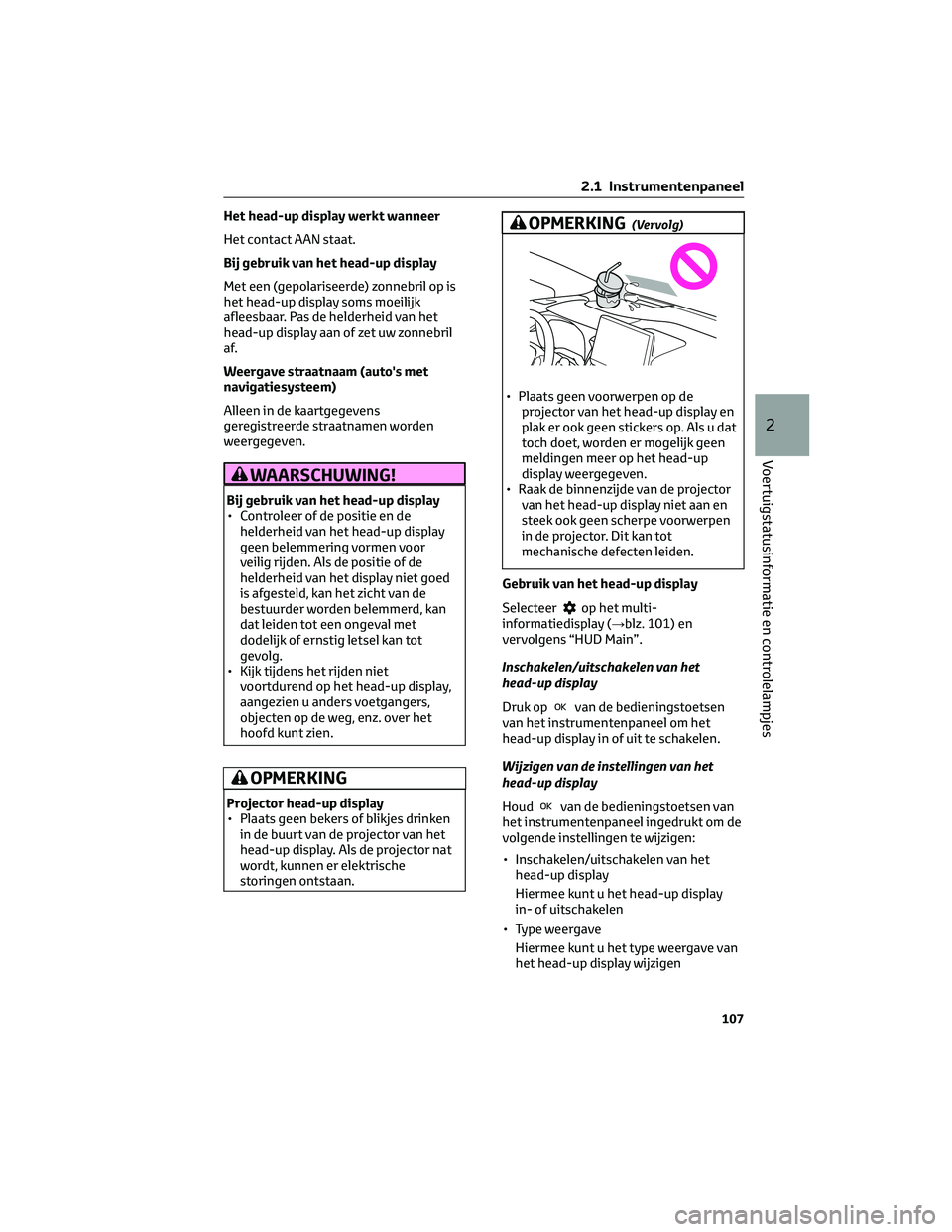

Het head-up display werkt wanneer
Het contact AAN staat.
Bij gebruik van het head-up display
Met een (gepolariseerde) zonnebril op is
het head-up display soms moeilijk
afleesbaar. Pas de helderheid van het
head-up display aan of zet uw zonnebril
af.
Weergave straatnaam (auto's met
navigatiesysteem)
Alleen in de kaartgegevens
geregistreerde straatnamen worden
weergegeven.
WAARSCHUWING!
Bij gebruik van het head-up display
• Controleer of de positie en de
helderheid van het head-up display
geen belemmering vormen voor
veilig rijden. Als de positie of de
helderheid van het display niet goed
is afgesteld, kan het zicht van de
bestuurder worden belemmerd, kan
dat leiden tot een ongeval met
dodelijk of ernstig letsel kan tot
gevolg.
• Kijk tijdens het rijden niet
voortdurend op het head-up display,
aangezien u anders voetgangers,
objecten op de weg, enz. over het
hoofd kunt zien.
OPMERKING
Projector head-up display
• Plaats geen bekers of blikjes drinken
in de buurt van de projector van het
head-up display. Als de projector nat
wordt, kunnen er elektrische
storingen ontstaan.
OPMERKING(Vervolg)
• Plaats geen voorwerpen op de
projector van het head-up display en
plak er ook geen stickers op. Als u dat
toch doet, worden er mogelijk geen
meldingen meer op het head-up
display weergegeven.
• Raak de binnenzijde van de projector
van het head-up display niet aan en
steek ook geen scherpe voorwerpen
in de projector. Dit kan tot
mechanische defecten leiden.
Gebruik van het head-up display
Selecteer
op het multi-
informatiedisplay (→blz. 101) en
vervolgens “HUD Main”.
Inschakelen/uitschakelen van het
head-up display
Druk op
van de bedieningstoetsen
van het instrumentenpaneel om het
head-up display in of uit te schakelen.
Wijzigen van de instellingen van het
head-up display
Houd
van de bedieningstoetsen van
het instrumentenpaneel ingedrukt om de
volgende instellingen te wijzigen:
• Inschakelen/uitschakelen van het
head-up display
Hiermee kunt u het head-up display
in- of uitschakelen
• Type weergave
Hiermee kunt u het type weergave van
het head-up display wijzigen
2.1 Instrumentenpaneel
107
2
Voertuigstatusinformatie en controlelampjes

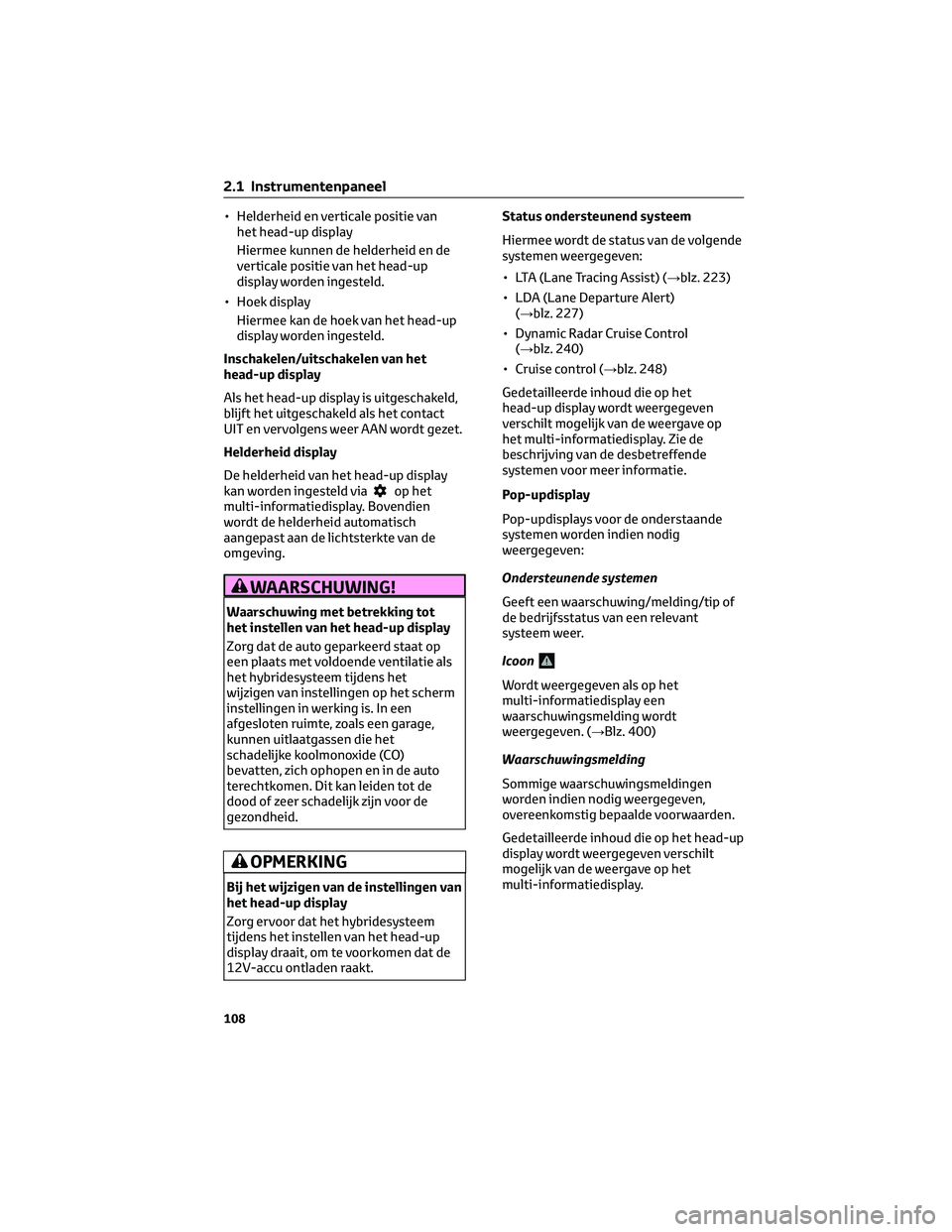

• Helderheid en verticale positie van
het head-up display
Hiermee kunnen de helderheid en de
verticale positie van het head-up
display worden ingesteld.
• Hoek display
Hiermee kan de hoek van het head-up
display worden ingesteld.
Inschakelen/uitschakelen van het
head-up display
Als het head-up display is uitgeschakeld,
blijft het uitgeschakeld als het contact
UIT en vervolgens weer AAN wordt gezet.
Helderheid display
De helderheid van het head-up display
kan worden ingesteld via
op het
multi-informatiedisplay. Bovendien
wordt de helderheid automatisch
aangepast aan de lichtsterkte van de
omgeving.
WAARSCHUWING!
Waarschuwing met betrekking tot
het instellen van het head-up display
Zorg dat de auto geparkeerd staat op
een plaats met voldoende ventilatie als
het hybridesysteem tijdens het
wijzigen van instellingen op het scherm
instellingen in werking is. In een
afgesloten ruimte, zoals een garage,
kunnen uitlaatgassen die het
schadelijke koolmonoxide (CO)
bevatten, zich ophopen en in de auto
terechtkomen. Dit kan leiden tot de
dood of zeer schadelijk zijn voor de
gezondheid.
OPMERKING
Bij het wijzigen van de instellingen van
het head-up display
Zorg ervoor dat het hybridesysteem
tijdens het instellen van het head-up
display draait, om te voorkomen dat de
12V-accu ontladen raakt.Status ondersteunend systeem
Hiermee wordt de status van de volgende
systemen weergegeven:
• LTA (Lane Tracing Assist) (→blz. 223)
• LDA (Lane Departure Alert)
(→blz. 227)
• Dynamic Radar Cruise Control
(→blz. 240)
• Cruise control (→blz. 248)
Gedetailleerde inhoud die op het
head-up display wordt weergegeven
verschilt mogelijk van de weergave op
het multi-informatiedisplay. Zie de
beschrijving van de desbetreffende
systemen voor meer informatie.
Pop-updisplay
Pop-updisplays voor de onderstaande
systemen worden indien nodig
weergegeven:
Ondersteunende systemen
Geeft een waarschuwing/melding/tip of
de bedrijfsstatus van een relevant
systeem weer.
Icoon
Wordt weergegeven als op het
multi-informatiedisplay een
waarschuwingsmelding wordt
weergegeven. (→Blz. 400)
Waarschuwingsmelding
Sommige waarschuwingsmeldingen
worden indien nodig weergegeven,
overeenkomstig bepaalde voorwaarden.
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt
mogelijk van de weergave op het
multi-informatiedisplay.
2.1 Instrumentenpaneel
108
