TOYOTA COROLLA HATCHBACK 2023 Instructieboekje (in Dutch)

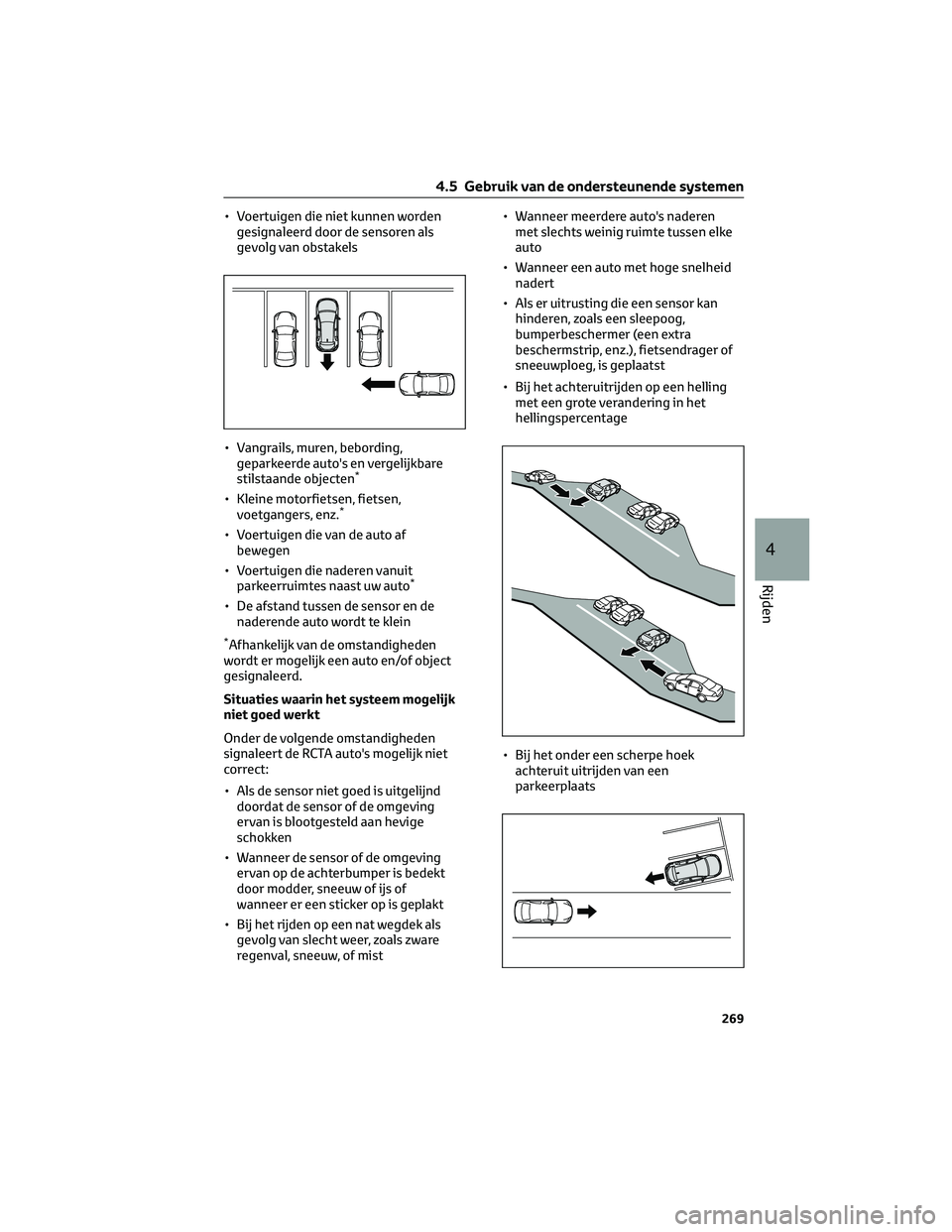

• Voertuigen die niet kunnen worden
gesignaleerd door de sensoren als
gevolg van obstakels
• Vangrails, muren, bebording,
geparkeerde auto's en vergelijkbare
stilstaande objecten
*
• Kleine motorfietsen, fietsen,
voetgangers, enz.*
• Voertuigen die van de auto af
bewegen
• Voertuigen die naderen vanuit
parkeerruimtes naast uw auto
*
• De afstand tussen de sensor en de
naderende auto wordt te klein
*Afhankelijk van de omstandigheden
wordt er mogelijk een auto en/of object
gesignaleerd.
Situaties waarin het systeem mogelijk
niet goed werkt
Onder de volgende omstandigheden
signaleert de RCTA auto's mogelijk niet
correct:
• Als de sensor niet goed is uitgelijnd
doordat de sensor of de omgeving
ervan is blootgesteld aan hevige
schokken
• Wanneer de sensor of de omgeving
ervan op de achterbumper is bedekt
door modder, sneeuw of ijs of
wanneer er een sticker op is geplakt
• Bij het rijden op een nat wegdek als
gevolg van slecht weer, zoals zware
regenval, sneeuw, of mist• Wanneer meerdere auto's naderen
met slechts weinig ruimte tussen elke
auto
• Wanneer een auto met hoge snelheid
nadert
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Bij het achteruitrijden op een helling
met een grote verandering in het
hellingspercentage
• Bij het onder een scherpe hoek
achteruit uitrijden van een
parkeerplaats
4.5 Gebruik van de ondersteunende systemen
269
4
Rijden

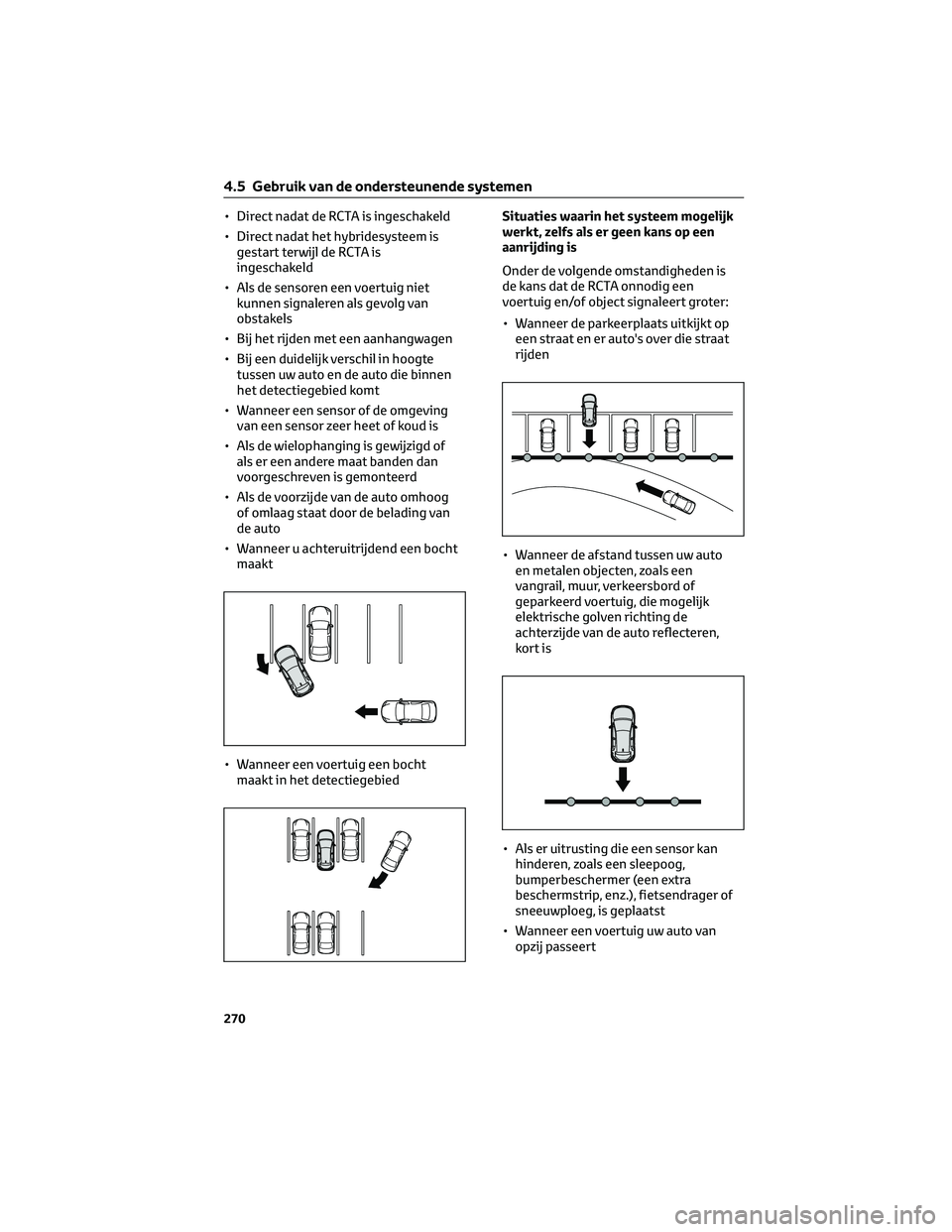

• Direct nadat de RCTA is ingeschakeld
• Direct nadat het hybridesysteem is
gestart terwijl de RCTA is
ingeschakeld
• Als de sensoren een voertuig niet
kunnen signaleren als gevolg van
obstakels
• Bij het rijden met een aanhangwagen
• Bij een duidelijk verschil in hoogte
tussen uw auto en de auto die binnen
het detectiegebied komt
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
• Wanneer u achteruitrijdend een bocht
maakt
• Wanneer een voertuig een bocht
maakt in het detectiegebiedSituaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder de volgende omstandigheden is
de kans dat de RCTA onnodig een
voertuig en/of object signaleert groter:
• Wanneer de parkeerplaats uitkijkt op
een straat en er auto's over die straat
rijden
• Wanneer de afstand tussen uw auto
en metalen objecten, zoals een
vangrail, muur, verkeersbord of
geparkeerd voertuig, die mogelijk
elektrische golven richting de
achterzijde van de auto reflecteren,
kort is
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Wanneer een voertuig uw auto van
opzij passeert
4.5 Gebruik van de ondersteunende systemen
270

• Wanneer een gesignaleerde
naderende auto een bocht maakt
• Als er zich ronddraaiende objecten,
zoals een ventilator van een
airco-unit, in de buurt van de auto
bevinden
• Als er water op de achterbumper spat
of gespoten wordt, bijvoorbeeld van
een sproeier
• In geval van bewegende objecten
(vlaggen, uitlaatgassen, grote
regendruppels of sneeuwvlokken,
plassen op het wegdek, enz.)
• Wanneer de afstand tussen uw auto
en een vangrail, muur, enz. die het
detectiegebied binnenkomt kort is
• Roosters en goten
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
4.5.15 PKSB (Parking Support
Brake)*
*Indien aanwezig
Het Parking Support Brake-systeem
bestaat uit de volgende functies die
werken bij rijden met een lage snelheid of
achteruitrijden, bijvoorbeeld bij het
parkeren. Wanneer het systeem oordeelt
dat de kans op een aanrijding met een
object groot is, wordt er een
waarschuwing geactiveerd om de
bestuurder aan te sporen om uit te
wijken. Wanneer het systeem oordeelt
dat de kans op een aanrijding met een
gesignaleerd object zeer groot is, worden
de remmen automatisch bekrachtigd om
te helpen een aanrijding te voorkomen of
om de impact van een aanrijding te
helpen verminderen.
PKSB-systeem (Parking Support Brake)
Parking Support Brake-functie (voor
stilstaande objecten) (indien aanwezig)
Er worden ultrasoonsensoren gebruikt
om bij rijden met een lage snelheid of
achteruitrijden stilstaande objecten,
zoals een muur, te signaleren in het
detectiegebied. (→Blz. 277)
Parking Support Brake-functie (voor
voertuigen die achterlangs rijden)
(indien aanwezig)
Er worden radarsensoren achter gebruikt
om bij achteruitrijden naderende auto's in
het detectiegebied achter de auto te
signaleren. (→Blz. 280)
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
Vertrouw niet blindelings op het
systeem, omdat dit kan leiden tot een
ongeval. Controleer altijd de omgeving
van uw auto tijdens het rijden.
Afhankelijk van de auto en de conditie
van de weg, de weersomstandigheden,
enz. werkt het systeem mogelijk niet.
4.5 Gebruik van de ondersteunende systemen
271
4
Rijden

WAARSCHUWING!(Vervolg)
De signaleringsmogelijkheden van
sensoren en radars zijn beperkt.
Controleer altijd de omgeving van uw
auto tijdens het rijden.
• De bestuurder is zelf
verantwoordelijk voor een veilig
rijgedrag. Rijd altijd voorzichtig en
houd rekening met de omgeving. Het
Parking Support Brake-systeem is
ontworpen om te helpen de ernst
van een aanrijding te verminderen.
Onder sommige omstandigheden is
het echter mogelijk dat het systeem
niet werkt.
• Het Parking Support Brake-systeem
is niet ontworpen om de auto
volledig tot stilstand te brengen.
Bovendien is het, zelfs wanneer het
systeem de auto tot stilstand heeft
gebracht, noodzakelijk om
onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt
uitgeschakeld.
• Het is extreem gevaarlijk om de
werking van het systeem te
controleren door opzettelijk met de
auto in de richting van een muur, enz.
te rijden. Doe dit nooit.
Wanneer moet de Parking Support
Brake uitgeschakeld worden
Schakel in de onderstaande situaties de
Parking Support Brake uit, omdat het
systeem anders mogelijk zelfs werkt als
er geen kans op een aanrijding is.
• Bij een controle van de auto op een
rollenbank o.i.d.
• Wanneer de auto op een schip,
vrachtwagen of ander
transportmiddel wordt geladen
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
WAARSCHUWING!(Vervolg)
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager
of sneeuwploeg, is geplaatst
• Als gebruik wordt gemaakt van een
wasstraat
• Als de auto niet stabiel functioneert,
zoals na een ongeval of tijdens een
storing
• Als sportief met de auto wordt
gereden of als op onverharde wegen
wordt gereden
• Als de banden niet de juiste
bandenspanning hebben
• Als de banden zeer versleten zijn
• Wanneer er sneeuwkettingen
worden gebruikt, een compact
reservewiel is gemonteerd of een
bandenreparatieset is gebruikt
• Bij het rijden met een aanhangwagen
of tijdens het slepen in een
noodgeval
Voorzorgsmaatregelen met
betrekking tot de wielophanging
Als de hoogte of de hellingshoek van de
auto wordt gewijzigd, kunnen de
sensoren signaleerbare objecten
mogelijk niet signaleren en werkt het
systeem mogelijk niet goed, hetgeen
kan leiden tot een ongeval. Wijzig de
wielophanging niet.
OPMERKING
Als “System Stopped See Owner's
Manual” (Systeem uitgeschakeld. Zie
handleiding) op het multi-
informatiedisplay wordt weergegeven
en het controlelampje Driving
Assist-informatie brandt
Als deze melding direct nadat het
contact AAN is gezet wordt
weergegeven, bedien de auto dan
voorzichtig en let daarbij goed op de
omgeving. Het is wellicht nodig om een
bepaalde tijd met de auto te rijden
voordat het systeem weer normaal
4.5 Gebruik van de ondersteunende systemen
272

OPMERKING(Vervolg)
werkt. (Als het systeem nog niet
normaal werkt nadat een poosje met de
auto gereden is, reinig dan de sensoren
en hun omgeving op de bumpers.)
Inschakelen/uitschakelen van de
Parking Support Brake
De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
multi-informatiedisplay. Alle functies van
de Parking Support Brake (voor
stilstaande objecten en voor voertuigen
die achterlangs rijden) worden gelijktijdig
ingeschakeld/uitgeschakeld.
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de Parking
Support Brake in of uit te schakelen.
(→Blz. 94, blz. 99)
7 inch display
1. Druk op
ofomte
selecteren.
2. Druk op
ofomte
selecteren en druk vervolgens op.
12,3 inch display
1. Druk op
ofomte
selecteren.
2. Druk op
ofomte
selecteren en druk vervolgens op.
Wanneer de Parking Support Brake
wordt uitgeschakeld, gaat het
controlelampje Driving
Assist-informatie (→blz. 80) branden.
Als het systeem is uitgeschakeld en u
het weer wilt inschakelen, selecteer
dan
op het multi-
informatiedisplay, selecteeren
vervolgens “On” (aan). Als het
systeem door middel van deze
methode is uitgeschakeld, wordt het
niet automatisch weer ingeschakeld
nadat het contact UIT en weer AAN is
gezet.Weergaven en zoemers voor
begrenzingsregeling hybridesysteem
en remregeling

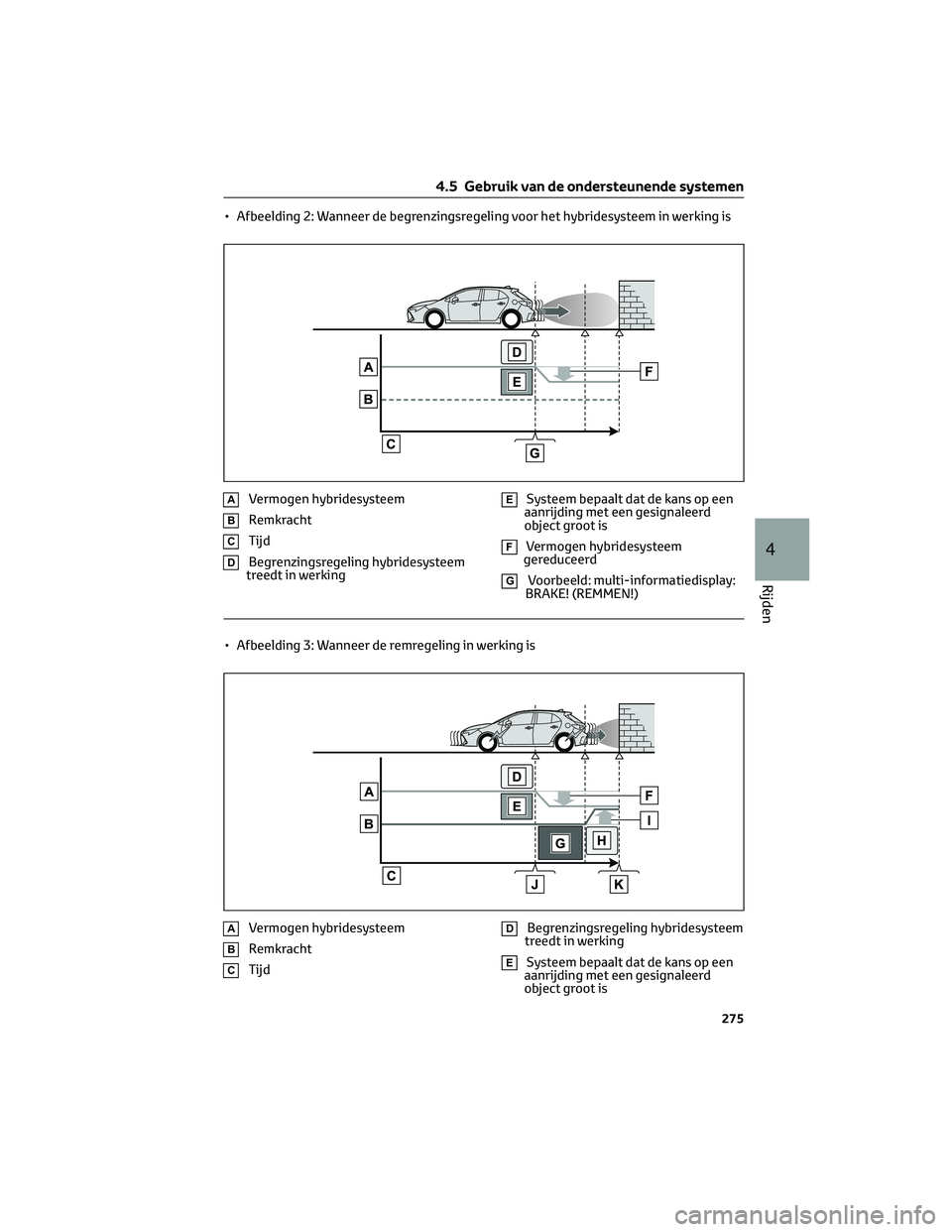

Als de begrenzingsregeling van het
hybridesysteem of de remregeling in
werking is, klinkt een zoemer en wordt
een melding weergegeven op het
multi-informatiedisplay om de
bestuurder te waarschuwen.
Afhankelijk van de situatie werkt de
begrenzingsregeling van het
hybridesysteem om hetzij de acceleratie
te begrenzen hetzij het vermogen zo veel
mogelijk te beperken.
• De begrenzingsregeling van het
hybridesysteem is in werking
(begrenzing acceleratie)
Het systeem begrenst sneller
accelereren dan een bepaalde waarde.
Multi-informatiedisplay: “Object
Detected Ahead Speed Reduced”
(Object voor de auto gesignaleerd,
snelheid begrensd)
Controlelampje Driving
Assist-informatie: Uit
Zoemer: Klinkt niet
• De begrenzingsregeling van het
hybridesysteem is in werking
(vermogen zo veel mogelijk beperkt)
Het systeem heeft bepaald dat er
harder moet worden geremd dan
normaal.
Multi-informatiedisplay: BRAKE!
(Remmen!)
Controlelampje Driving
Assist-informatie: Uit
Zoemer: Kort piepsignaal
• De remregeling is in werking
Het systeem heeft bepaald dat een
noodstop noodzakelijk is
Multi-informatiedisplay: BRAKE!
(Remmen!)
Controlelampje Driving
Assist-informatie: Uit
Zoemer: Kort piepsignaal
4.5 Gebruik van de ondersteunende systemen
273
4
Rijden

• Auto tot stilstand gebracht door de
werking van het systeem
De auto is tot stilstand gebracht door
de remregeling.
Multi-informatiedisplay: “Switch to
Brake” (verplaats voet naar
rempedaal) (Als het gaspedaal niet
wordt ingetrapt, wordt “Press Brake
Pedal” (trap het rempedaal in)
weergegeven.)
Controlelampje Driving
Assist-informatie: Aan
Zoemer: Klinkt herhaaldelijk
Overzicht systeem
Als de Parking Support Brake bepaalt dat er een risico op een aanrijding met een
gesignaleerd object of een voetganger bestaat, wordt het vermogen van het
hybridesysteem verminderd om een toename van de rijsnelheid te beperken.
(Begrenzingsregeling hybridesysteem: zie afbeelding 2.) Bovendien treedt wanneer u het
gaspedaal ingetrapt blijft houden automatisch het remsysteem in werking om de
rijsnelheid te verlagen. (Remregeling: zie afbeelding 3.)

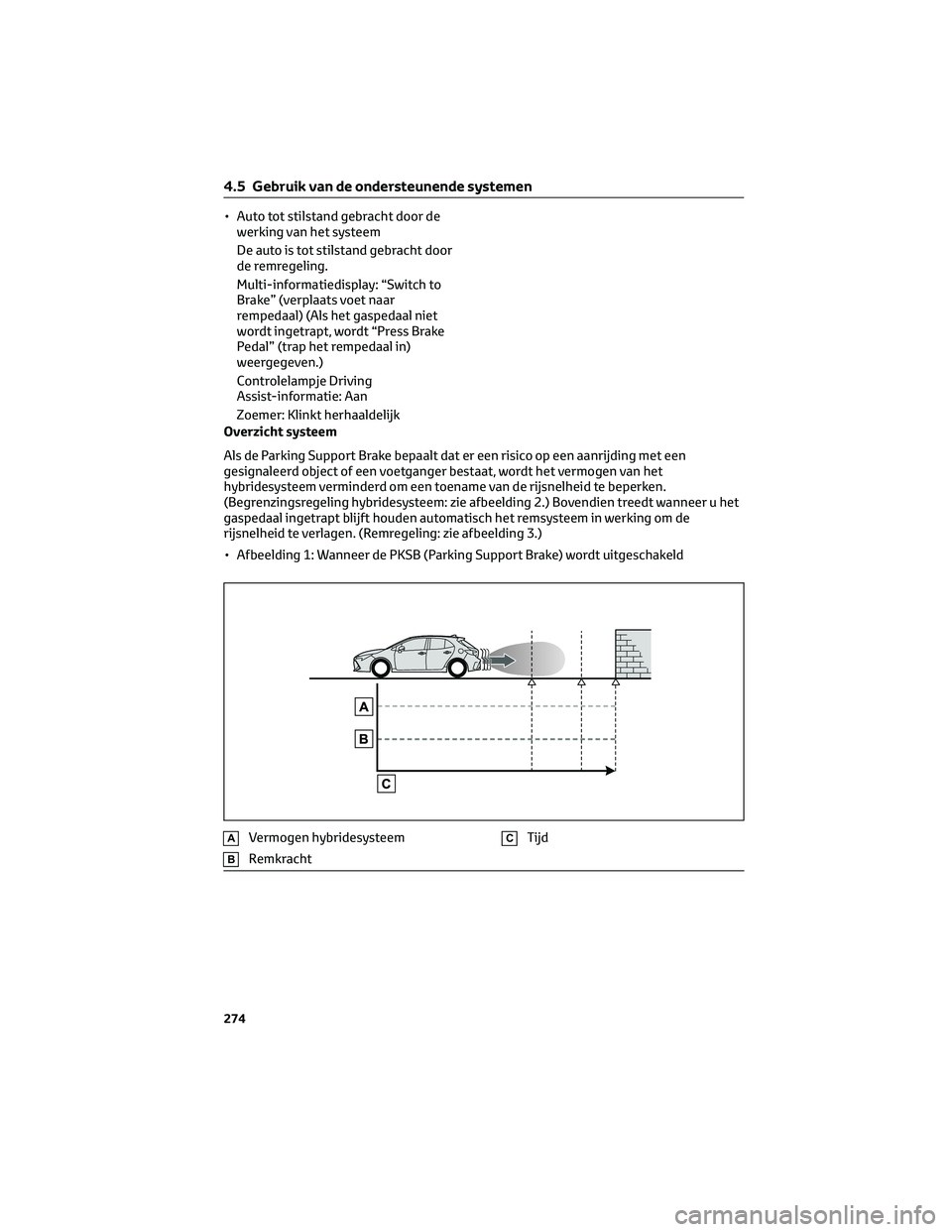

• Afbeelding 1: Wanneer de PKSB (Parking Support Brake) wordt uitgeschakeld
AVermogen hybridesysteem
BRemkracht
CTijd
4.5 Gebruik van de ondersteunende systemen
274

• Afbeelding 2: Wanneer de begrenzingsregeling voor het hybridesysteem in werking is
AVermogen hybridesysteem
BRemkracht
CTijd
DBegrenzingsregeling hybridesysteem
treedt in werking
ESysteem bepaalt dat de kans op een
aanrijding met een gesignaleerd
object groot is
FVermogen hybridesysteem
gereduceerd
GVoorbeeld: multi-informatiedisplay:
BRAKE! (REMMEN!)
• Afbeelding 3: Wanneer de remregeling in werking is
AVermogen hybridesysteem
BRemkracht
CTijd
DBegrenzingsregeling hybridesysteem
treedt in werking
ESysteem bepaalt dat de kans op een
aanrijding met een gesignaleerd
object groot is
4.5 Gebruik van de ondersteunende systemen
275
4
Rijden

FVermogen hybridesysteem
gereduceerd
GSysteem bepaalt dat de kans op een
aanrijding met een gesignaleerd
object zeer groot is
HRemregeling treedt in werking
IKracht remregeling vergroot
JVoorbeeld: multi-informatiedisplay:
BRAKE! (Remmen!)
KVoorbeeld: multi-informatiedisplay:
“Switch to Brake” (Verplaats voet
naar rempedaal)
Als de Parking Support Brake in
werking is getreden
Als de auto is stilgezet door de werking
van de Parking Support Brake, wordt de
Parking Support Brake uitgeschakeld en
gaat het controlelampje Driving
Assist-informatie branden. Als de Parking
Support Brake onnodig in werking treedt,
kan de remregeling worden geannuleerd
door het rempedaal in te trappen of door
ongeveer 2 seconden te wachten totdat
deze automatisch wordt geannuleerd.
Vervolgens kunt u verder rijden door het
gaspedaal in te trappen.
Opnieuw inschakelen van de Parking
Support Brake
Wanneer de Parking Support Brake is
uitgeschakeld door de werking ervan,
kunt u zelf het systeem weer inschakelen
(→blz. 273) of het contact UIT en
vervolgens weer AAN zetten. Ook in de
volgende situaties wordt de Parking
Support Brake automatisch weer
ingeschakeld en gaat het controlelampje
Driving Assist-informatie uit. (→Blz. 81,
blz. 82)
Als “System Stopped See Owner's
Manual” (Systeem uitgeschakeld. Zie
handleiding) op het multi-
informatiedisplay wordt weergegeven
en het controlelampje Driving
Assist-informatie brandt
• Mogelijk is een van de sensoren
bedekt met bijvoorbeeld
waterdruppels, ijs, sneeuw of vuil.
Verwijder dan de waterdruppels, het
ijs, de sneeuw, het vuil e.d. van de
sensor om te zorgen dat het systeem
weer normaal werkt. Ook bij koudweer, als een sensor bevroren is, wordt
de storing mogelijk weergegeven of
worden signaleerbaar objecten
mogelijk niet gesignaleerd.
• Als de storing wordt weergegeven,
ook al is het vuil verwijderd van de
sensor of is de sensor niet vuil, laat
dan uw auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Zoemer Toyota Parking Assist
Sensor-systeem
Als, ongeacht of het Toyota Parking
Assist Sensor-systeem is ingeschakeld
of uitgeschakeld, de Parking Support
Brake wordt ingeschakeld (→blz. 273)
en de remregeling en
begrenzingsregeling van het
hybridesysteem worden uitgevoerd,
klinkt ook de zoemer van het Toyota
Parking Assist Sensor-systeem om u te
informeren over de geschatte afstand
tot een signaleerbaar object.
4.5 Gebruik van de ondersteunende systemen
276

4.5.16 Parking Support Brake-functie (voor stilstaande objecten)*
*Indien aanwezig
Als de sensoren een stilstaand object, zoals een muur, signaleren in de rijrichting van de
auto en het systeem oordeelt dat zich een aanrijding voor kan doen doordat de auto
plotseling naar voren beweegt doordat het gaspedaal per ongeluk wordt ingetrapt,
wanneer de auto de verkeerde kant op rijdt doordat de verkeerde schakelstand wordt
geselecteerd of tijdens het parkeren of het rijden met een lage snelheid, werkt het
systeem om de gevolgen van een aanrijding met het gesignaleerde stilstaande object zo
veel mogelijk te beperken.
Voorbeelden van het in werking treden van de functie
Deze functie werkt in situaties zoals hieronder aangegeven wanneer in de rijrichting van
de auto een object wordt gesignaleerd.
Er wordt langzaam gereden en het rempedaal wordt niet of te laat ingetrapt
4.5 Gebruik van de ondersteunende systemen
277
4
Rijden

Wanneer het gaspedaal diep wordt ingetrapt
Wanneer de auto de verkeerde kant op rijdt doordat de verkeerde schakelstand is
geselecteerd
Soorten sensoren
→Blz. 259
4.5 Gebruik van de ondersteunende systemen
278
