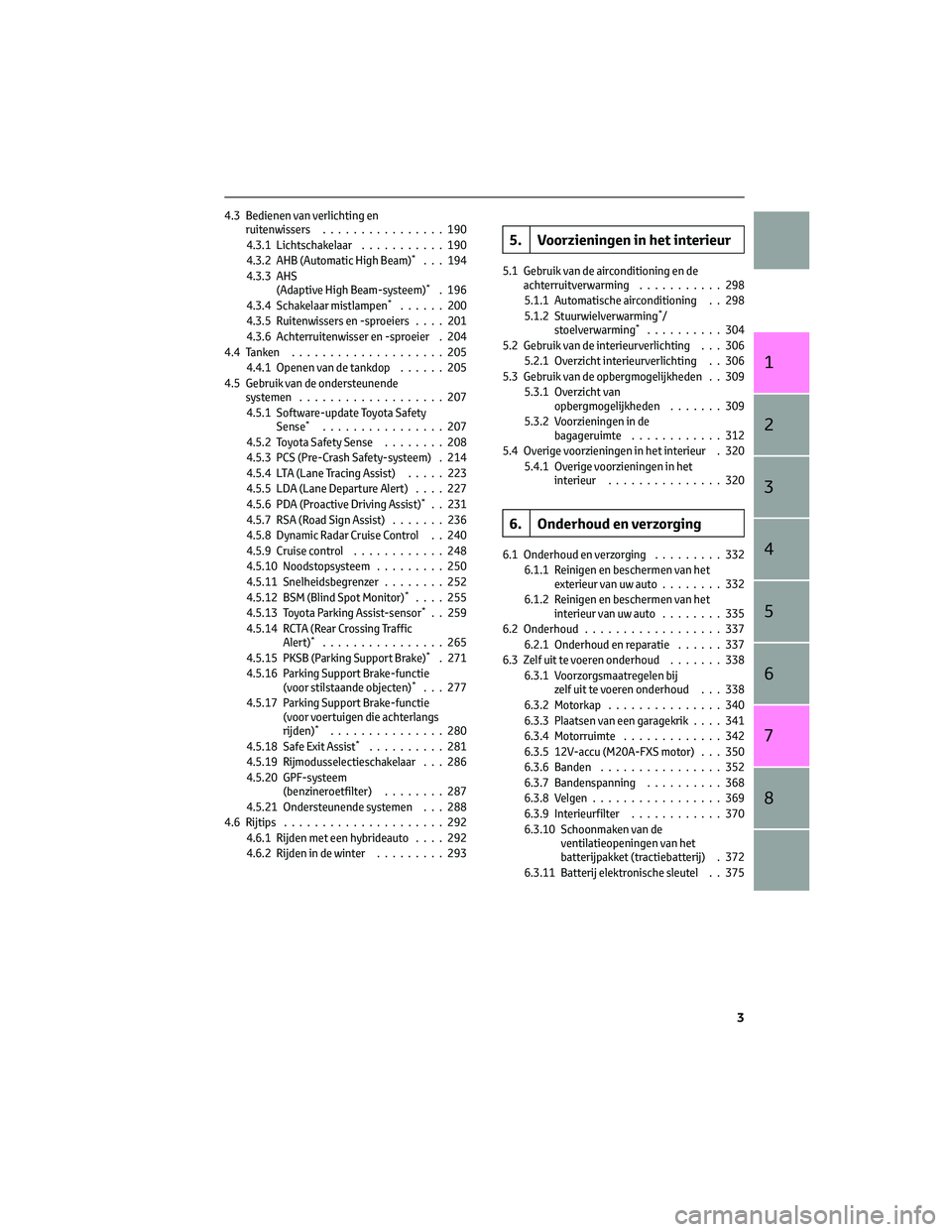

4.3 Bedienen van verlichting en
ruitenwissers................190
4.3.1 Lichtschakelaar...........190
4.3.2 AHB (Automatic High Beam)
*...194
4.3.3 AHS
(Adaptive High Beam-systeem)
*. 196
4.3.4 Schakelaar mistlampen*......200
4.3.5 Ruitenwissers en -sproeiers....201
4.3.6 Achterruitenwisser en -sproeier . 204
4.4Tanken ....................205
4.4.1 Openen van de tankdop......205
4.5 Gebruik van de ondersteunende
systemen...................207
4.5.1 Software-update Toyota Safety
Sense
*................207
4.5.2 Toyota Safety Sense........208
4.5.3 PCS (Pre-Crash Safety-systeem) . 214
4.5.4 LTA (Lane Tracing Assist).....223
4.5.5 LDA (Lane Departure Alert)....227
4.5.6 PDA (Proactive Driving Assist)
*. . 231
4.5.7 RSA (Road Sign Assist).......236
4.5.8 Dynamic Radar Cruise Control . . 240
4.5.9 Cruise control............248
4.5.10 Noodstopsysteem.........250
4.5.11 Snelheidsbegrenzer........252
4.5.12 BSM (Blind Spot Monitor)
*....255
4.5.13 Toyota Parking Assist-sensor*. . 259
4.5.14 RCTA (Rear Crossing Traffic
Alert)
*................265
4.5.15 PKSB (Parking Support Brake)*. 271
4.5.16 Parking Support Brake-functie
(voor stilstaande objecten)
*...277
4.5.17 Parking Support Brake-functie
(voor voertuigen die achterlangs
rijden)
*...............280
4.5.18 Safe Exit Assist*..........281
4.5.19 Rijmodusselectieschakelaar . . . 286
4.5.20 GPF-systeem
(benzineroetfilter)........287
4.5.21 Ondersteunende systemen . . . 288
4.6 Rijtips.....................292
4.6.1 Rijden met een hybrideauto....292
4.6.2Rijdenindewinter .........293
5. Voorzieningen in het interieur
5.1 Gebruik van de airconditioning en de
achterruitverwarming...........298
5.1.1 Automatische airconditioning . . 298
5.1.2 Stuurwielverwarming
*/
stoelverwarming*..........304
5.2 Gebruik van de interieurverlichting . . . 306
5.2.1 Overzicht interieurverlichting . . 306
5.3 Gebruik van de opbergmogelijkheden . . 309
5.3.1 Overzicht van
opbergmogelijkheden.......309
5.3.2 Voorzieningen in de
bagageruimte............312
5.4 Overige voorzieningen in het interieur . 320
5.4.1 Overige voorzieningen in het
interieur ...............320
6. Onderhoud en verzorging
6.1 Onderhoud en verzorging.........332
6.1.1 Reinigen en beschermen van het
exterieurvanuwauto........332
6.1.2 Reinigen en beschermen van het
interieurvanuwauto ........335
6.2 Onderhoud..................337
6.2.1 Onderhoud en reparatie......337
6.3 Zelf uit te voeren onderhoud.......338
6.3.1 Voorzorgsmaatregelen bij
zelf uit te voeren onderhoud . . . 338
6.3.2 Motorkap...............340
6.3.3 Plaatsen van een garagekrik....341
6.3.4Motorruimte .............342
6.3.5 12V-accu (M20A-FXS motor) . . . 350
6.3.6 Banden................352
6.3.7 Bandenspanning..........368
6.3.8Velgen.................369
6.3.9 Interieurfilter............370
6.3.10 Schoonmaken van de
ventilatieopeningen van het
batterijpakket (tractiebatterij) . 372
6.3.11 Batterij elektronische sleutel . . 375
3
1
2
3
4
5
6
7
8

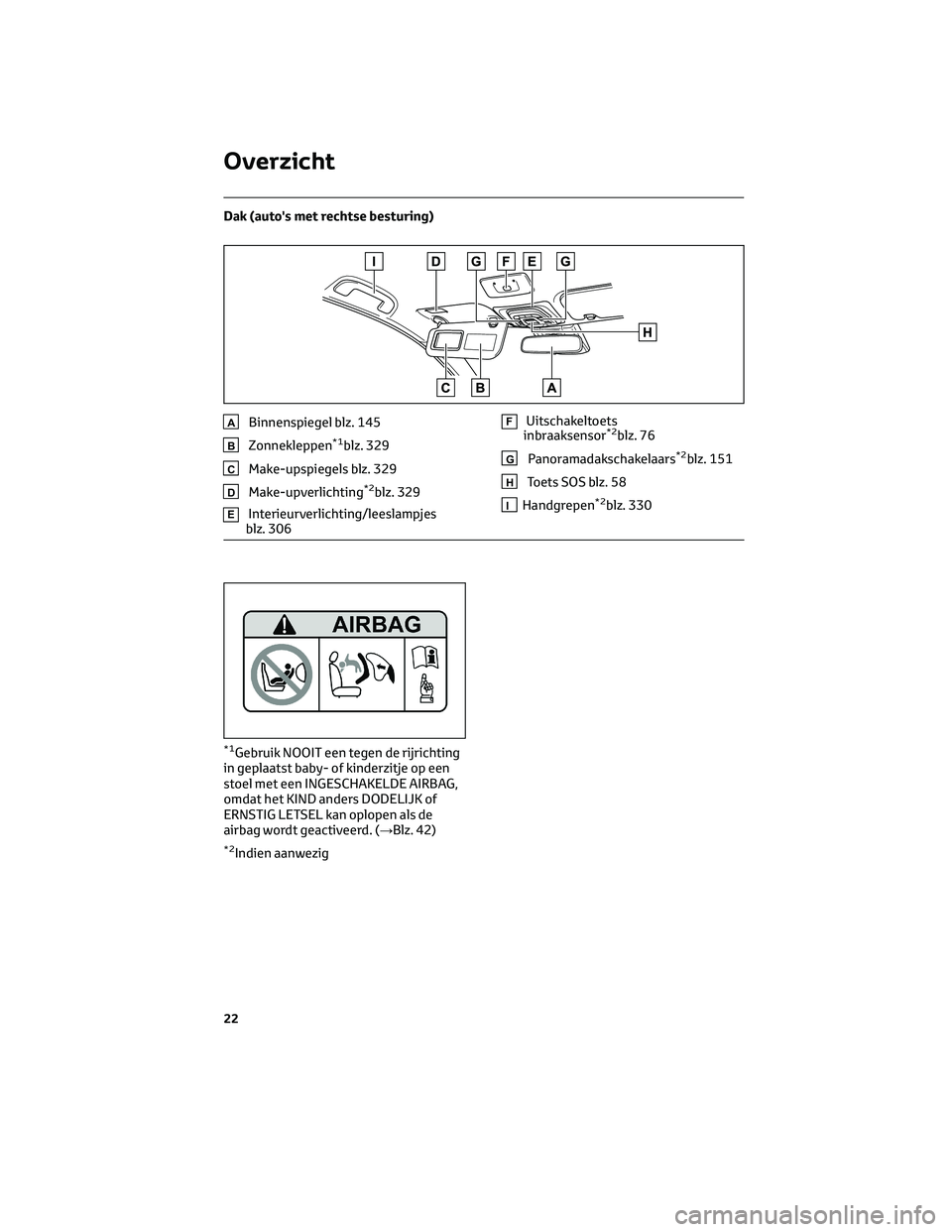

Dak (auto's met rechtse besturing)
ABinnenspiegel blz. 145
BZonnekleppen*1blz. 329
CMake-upspiegels blz. 329
DMake-upverlichting*2blz. 329
EInterieurverlichting/leeslampjes
blz. 306
FUitschakeltoets
inbraaksensor*2blz. 76
GPanoramadakschakelaars*2blz. 151
HToets SOS blz. 58
IHandgrepen*2blz. 330
*2Indien aanwezig
*1Gebruik NOOIT een tegen de rijrichting
in geplaatst baby- of kinderzitje op een
stoel met een INGESCHAKELDE AIRBAG,
omdat het KIND anders DODELIJK of
ERNSTIG LETSEL kan oplopen als de
airbag wordt geactiveerd. (→Blz. 42)
Overzicht
22

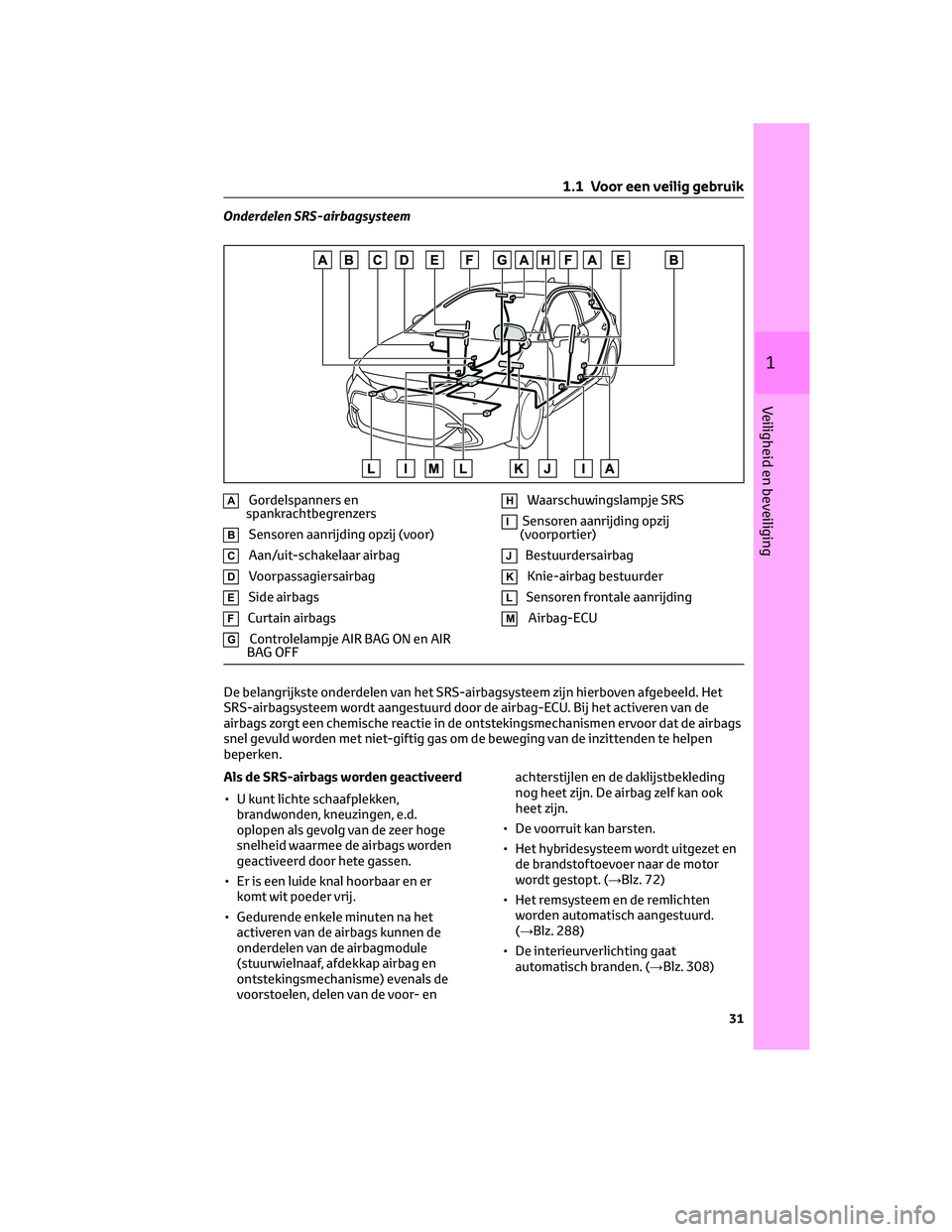

Onderdelen SRS-airbagsysteem
AGordelspanners en
spankrachtbegrenzers
BSensoren aanrijding opzij (voor)
CAan/uit-schakelaar airbag
DVoorpassagiersairbag
ESide airbags
FCurtain airbags
GControlelampje AIR BAG ON en AIR
BAG OFF
HWaarschuwingslampje SRS
ISensoren aanrijding opzij
(voorportier)
JBestuurdersairbag
KKnie-airbag bestuurder
LSensoren frontale aanrijding
MAirbag-ECU
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierboven afgebeeld. Het
SRS-airbagsysteem wordt aangestuurd door de airbag-ECU. Bij het activeren van de
airbags zorgt een chemische reactie in de ontstekingsmechanismen ervoor dat de airbags
snel gevuld worden met niet-giftig gas om de beweging van de inzittenden te helpen
beperken.
Als de SRS-airbags worden geactiveerd
• U kunt lichte schaafplekken,
brandwonden, kneuzingen, e.d.
oplopen als gevolg van de zeer hoge
snelheid waarmee de airbags worden
geactiveerd door hete gassen.
• Er is een luide knal hoorbaar en er
komt wit poeder vrij.
• Gedurende enkele minuten na het
activeren van de airbags kunnen de
onderdelen van de airbagmodule
(stuurwielnaaf, afdekkap airbag en
ontstekingsmechanisme) evenals de
voorstoelen, delen van de voor- enachterstijlen en de daklijstbekleding
nog heet zijn. De airbag zelf kan ook
heet zijn.
• De voorruit kan barsten.
• Het hybridesysteem wordt uitgezet en
de brandstoftoevoer naar de motor
wordt gestopt. (→Blz. 72)
• Het remsysteem en de remlichten
worden automatisch aangestuurd.
(→Blz. 288)
• De interieurverlichting gaat
automatisch branden. (→Blz. 308)
1 .1 Voor een veilig gebruik
31
1
Veiligheid en beveiliging

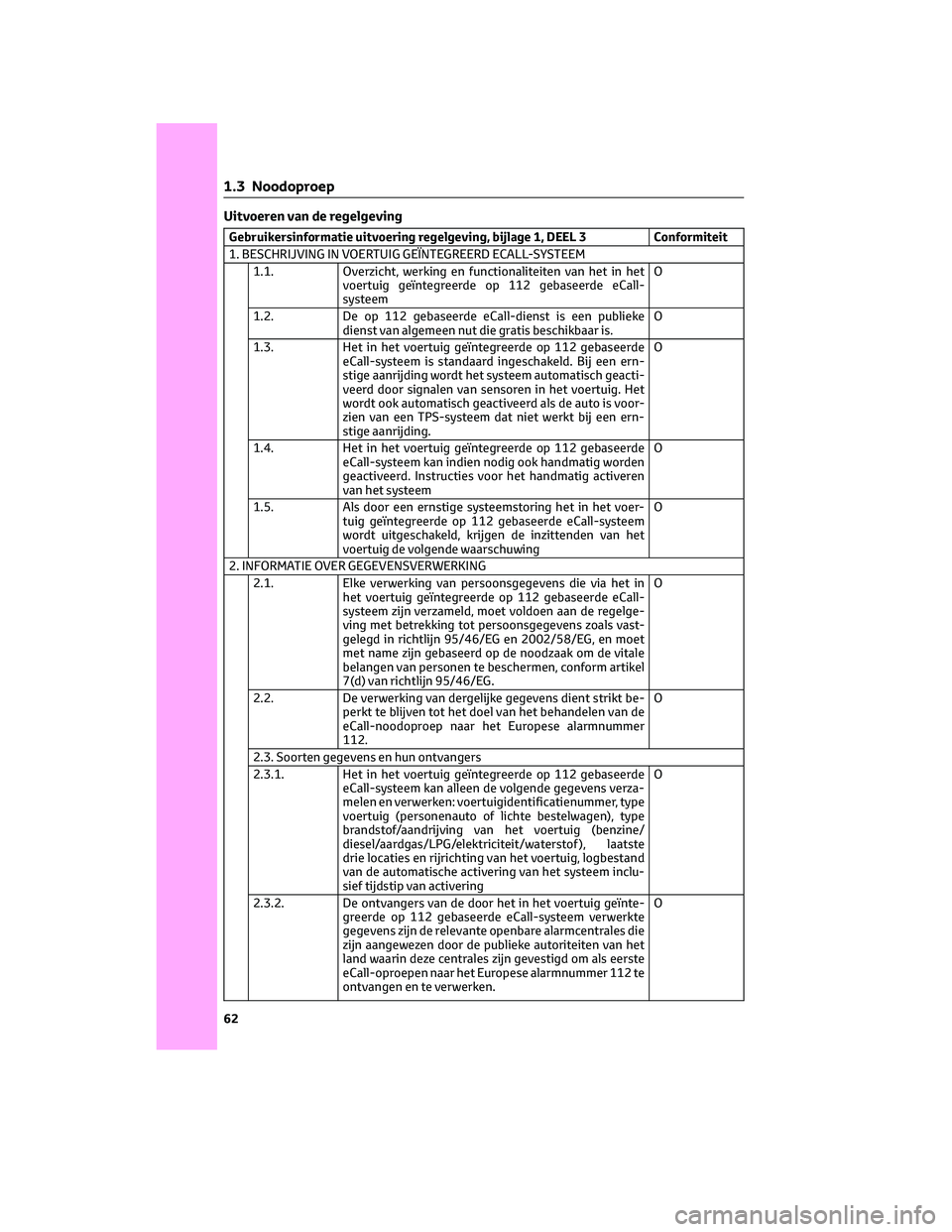

Uitvoeren van de regelgeving
Gebruikersinformatie uitvoering regelgeving, bijlage 1, DEEL 3 Conformiteit
1. BESCHRIJVING IN VOERTUIG GEÏNTEGREERD ECALL-SYSTEEM
1.1. Overzicht, werking en functionaliteiten van het in het
voertuig geïntegreerde op 112 gebaseerde eCall-
systeemO
1.2. De op 112 gebaseerde eCall-dienst is een publieke
dienst van algemeen nut die gratis beschikbaar is.O
1.3. Het in het voertuig geïntegreerde op 112 gebaseerde
eCall-systeem is standaard ingeschakeld. Bij een ern-
stige aanrijding wordt het systeem automatisch geacti-
veerd door signalen van sensoren in het voertuig. Het
wordt ook automatisch geactiveerd als de auto is voor-
zien van een TPS-systeem dat niet werkt bij een ern-
stige aanrijding.O
1.4. Het in het voertuig geïntegreerde op 112 gebaseerde
eCall-systeem kan indien nodig ook handmatig worden
geactiveerd. Instructies voor het handmatig activeren
van het systeemO
1.5. Als door een ernstige systeemstoring het in het voer-
tuig geïntegreerde op 112 gebaseerde eCall-systeem
wordt uitgeschakeld, krijgen de inzittenden van het
voertuig de volgende waarschuwingO
2. INFORMATIE OVER GEGEVENSVERWERKING
2.1. Elke verwerking van persoonsgegevens die via het in
het voertuig geïntegreerde op 112 gebaseerde eCall-
systeem zijn verzameld, moet voldoen aan de regelge-
ving met betrekking tot persoonsgegevens zoals vast-
gelegd in richtlijn 95/46/EG en 2002/58/EG, en moet
met name zijn gebaseerd op de noodzaak om de vitale
belangen van personen te beschermen, conform artikel
7(d) van richtlijn 95/46/EG.O
2.2. De verwerking van dergelijke gegevens dient strikt be-
perkt te blijven tot het doel van het behandelen van de
eCall-noodoproep naar het Europese alarmnummer
112.O
2.3. Soorten gegevens en hun ontvangers
2.3.1. Het in het voertuig geïntegreerde op 112 gebaseerde
eCall-systeem kan alleen de volgende gegevens verza-
melen en verwerken: voertuigidentificatienummer, type
voertuig (personenauto of lichte bestelwagen), type
brandstof/aandrijving van het voertuig (benzine/
diesel/aardgas/LPG/elektriciteit/waterstof ), laatste
drie locaties en rijrichting van het voertuig, logbestand
van de automatische activering van het systeem inclu-
sief tijdstip van activeringO
2.3.2. De ontvangers van de door het in het voertuig geïnte-
greerde op 112 gebaseerde eCall-systeem verwerkte
gegevens zijn de relevante openbare alarmcentrales die
zijn aangewezen door de publieke autoriteiten van het
land waarin deze centrales zijn gevestigd om als eerste
eCall-oproepen naar het Europese alarmnummer 112 te
ontvangen en te verwerken.O
1 .3 Noodoproep
62

OPMERKING

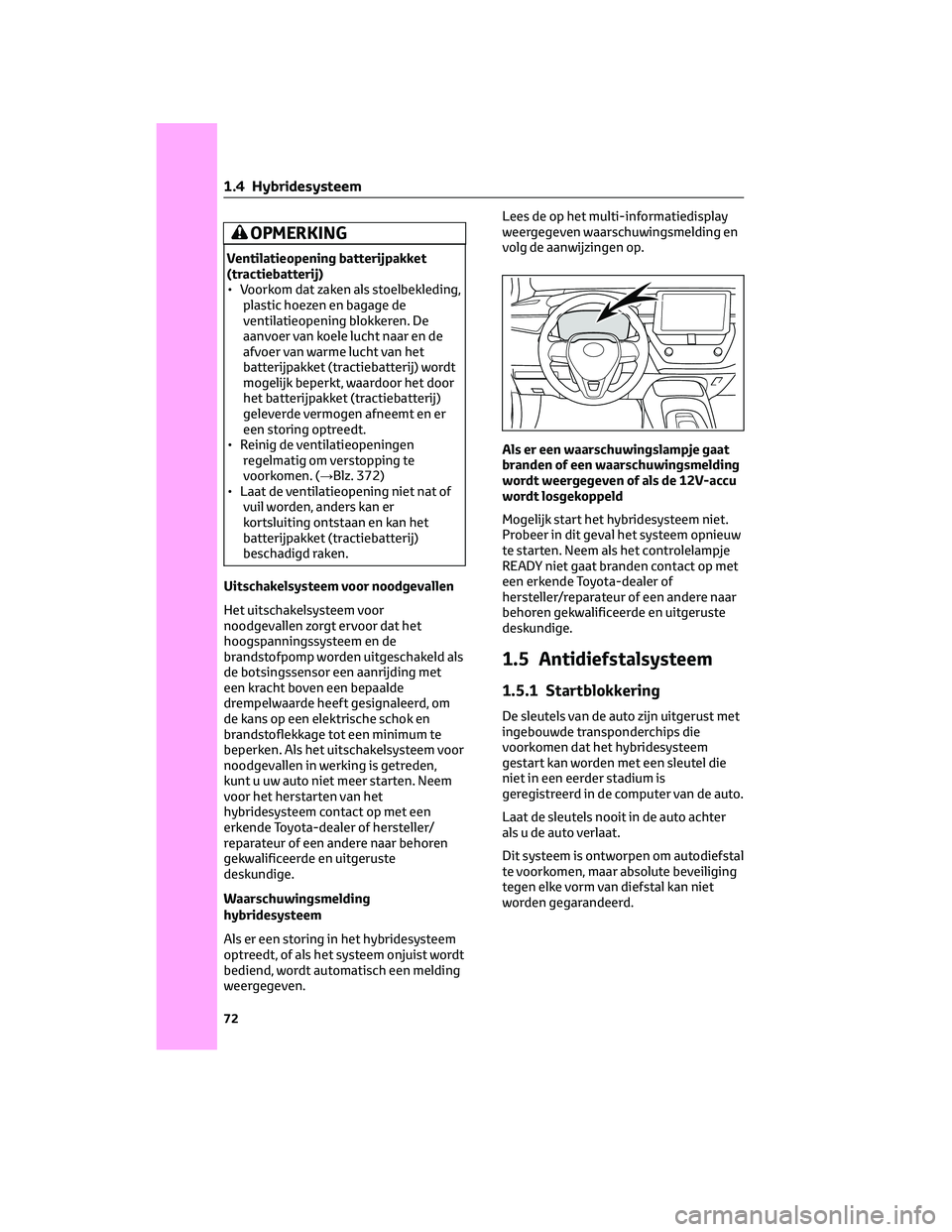

Ventilatieopening batterijpakket
(tractiebatterij)
• Voorkom dat zaken als stoelbekleding,
plastic hoezen en bagage de
ventilatieopening blokkeren. De
aanvoer van koele lucht naar en de
afvoer van warme lucht van het
batterijpakket (tractiebatterij) wordt
mogelijk beperkt, waardoor het door
het batterijpakket (tractiebatterij)
geleverde vermogen afneemt en er
een storing optreedt.
• Reinig de ventilatieopeningen
regelmatig om verstopping te
voorkomen. (→Blz. 372)
• Laat de ventilatieopening niet nat of
vuil worden, anders kan er
kortsluiting ontstaan en kan het
batterijpakket (tractiebatterij)
beschadigd raken.
Uitschakelsysteem voor noodgevallen
Het uitschakelsysteem voor
noodgevallen zorgt ervoor dat het
hoogspanningssysteem en de
brandstofpomp worden uitgeschakeld als
de botsingssensor een aanrijding met
een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om
de kans op een elektrische schok en
brandstoflekkage tot een minimum te
beperken. Als het uitschakelsysteem voor
noodgevallen in werking is getreden,
kunt u uw auto niet meer starten. Neem
voor het herstarten van het
hybridesysteem contact op met een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Waarschuwingsmelding
hybridesysteem
Als er een storing in het hybridesysteem
optreedt, of als het systeem onjuist wordt
bediend, wordt automatisch een melding
weergegeven.Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding en
volg de aanwijzingen op.
Als er een waarschuwingslampje gaat
branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu
wordt losgekoppeld
Mogelijk start het hybridesysteem niet.
Probeer in dit geval het systeem opnieuw
te starten. Neem als het controlelampje
READY niet gaat branden contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
1.5 Antidiefstalsysteem
1.5.1 Startblokkering
De sleutels van de auto zijn uitgerust met
ingebouwde transponderchips die
voorkomen dat het hybridesysteem
gestart kan worden met een sleutel die
niet in een eerder stadium is
geregistreerd in de computer van de auto.
Laat de sleutels nooit in de auto achter
als u de auto verlaat.
Dit systeem is ontworpen om autodiefstal
te voorkomen, maar absolute beveiliging
tegen elke vorm van diefstal kan niet
worden gegarandeerd.
1 .4 Hybridesysteem
72

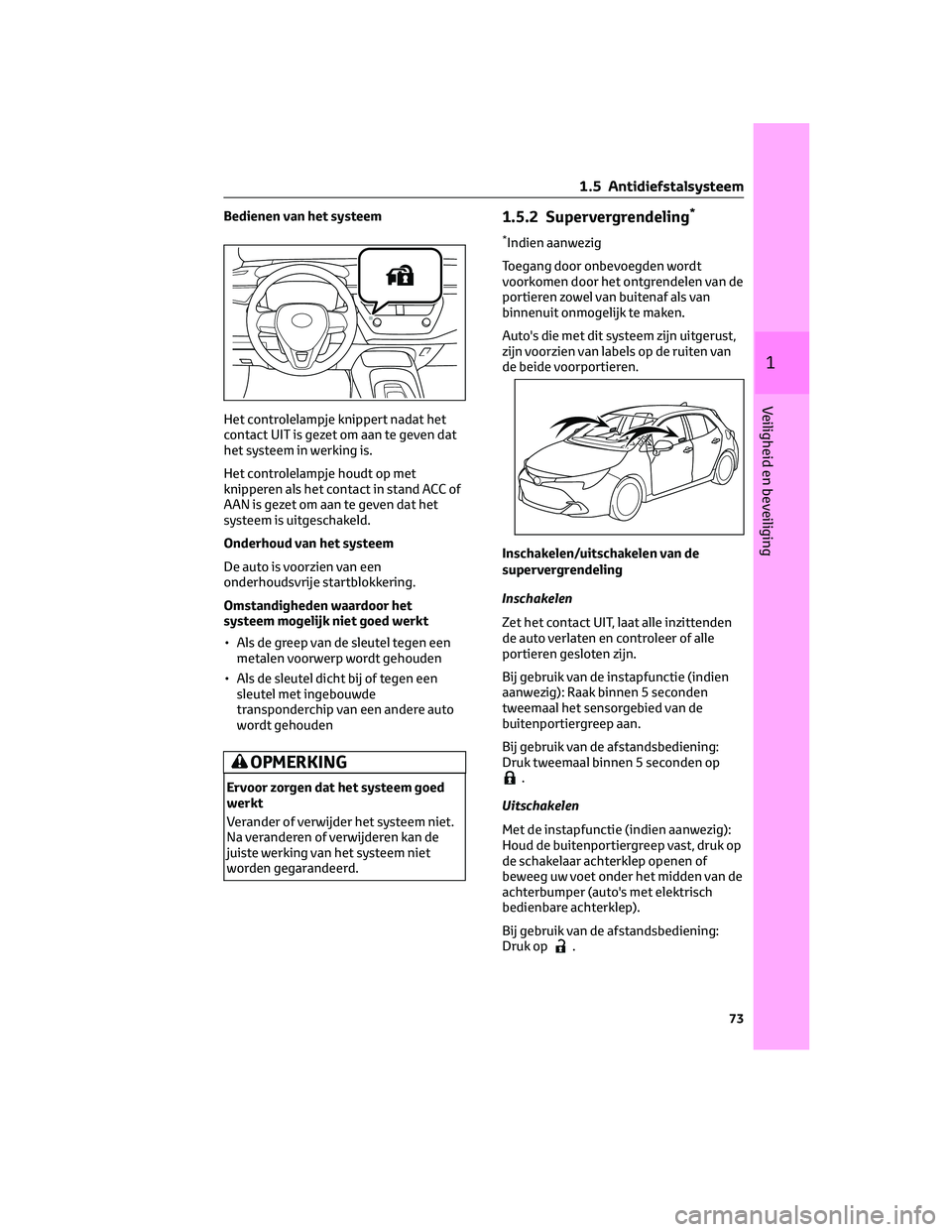

Bedienen van het systeem
Het controlelampje knippert nadat het
contact UIT is gezet om aan te geven dat
het systeem in werking is.
Het controlelampje houdt op met
knipperen als het contact in stand ACC of
AAN is gezet om aan te geven dat het
systeem is uitgeschakeld.
Onderhoud van het systeem
De auto is voorzien van een
onderhoudsvrije startblokkering.
Omstandigheden waardoor het
systeem mogelijk niet goed werkt
• Als de greep van de sleutel tegen een
metalen voorwerp wordt gehouden
• Als de sleutel dicht bij of tegen een
sleutel met ingebouwde
transponderchip van een andere auto
wordt gehouden
OPMERKING
Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet.
Na veranderen of verwijderen kan de
juiste werking van het systeem niet
worden gegarandeerd.
1.5.2 Supervergrendeling*
*Indien aanwezig
Toegang door onbevoegden wordt
voorkomen door het ontgrendelen van de
portieren zowel van buitenaf als van
binnenuit onmogelijk te maken.
Auto's die met dit systeem zijn uitgerust,
zijn voorzien van labels op de ruiten van
de beide voorportieren.
Inschakelen/uitschakelen van de
supervergrendeling
Inschakelen
Zet het contact UIT, laat alle inzittenden
de auto verlaten en controleer of alle
portieren gesloten zijn.
Bij gebruik van de instapfunctie (indien
aanwezig): Raak binnen 5 seconden
tweemaal het sensorgebied van de
buitenportiergreep aan.
Bij gebruik van de afstandsbediening:
Druk tweemaal binnen 5 seconden op
.
Uitschakelen
Met de instapfunctie (indien aanwezig):
Houd de buitenportiergreep vast, druk op
de schakelaar achterklep openen of
beweeg uw voet onder het midden van de
achterbumper (auto's met elektrisch
bedienbare achterklep).
Bij gebruik van de afstandsbediening:
Druk op
.
1 .5 Antidiefstalsysteem
73
1
Veiligheid en beveiliging

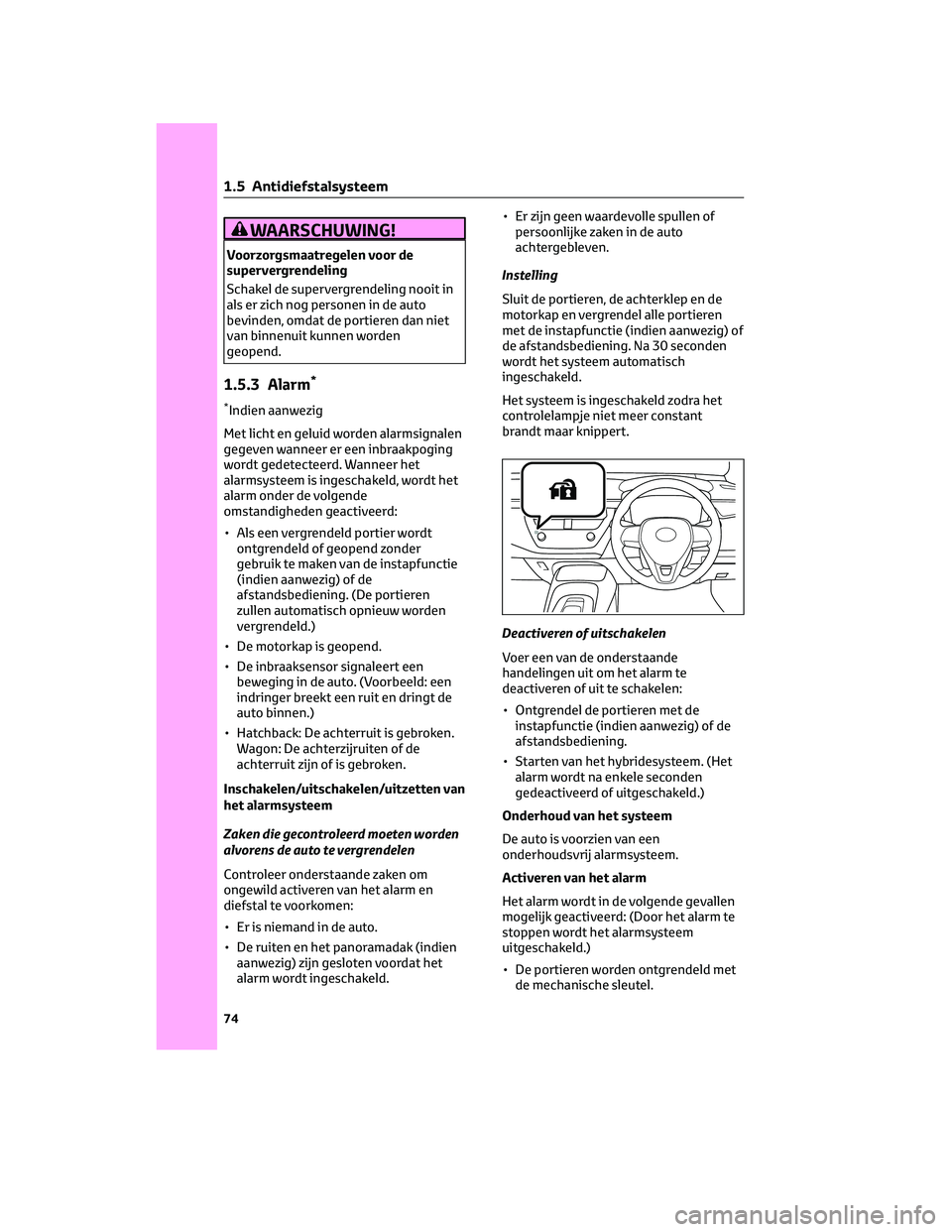

WAARSCHUWING!
Voorzorgsmaatregelen voor de
supervergrendeling
Schakel de supervergrendeling nooit in
als er zich nog personen in de auto
bevinden, omdat de portieren dan niet
van binnenuit kunnen worden
geopend.
1.5.3 Alarm*
*Indien aanwezig
Met licht en geluid worden alarmsignalen
gegeven wanneer er een inbraakpoging
wordt gedetecteerd. Wanneer het
alarmsysteem is ingeschakeld, wordt het
alarm onder de volgende
omstandigheden geactiveerd:
• Als een vergrendeld portier wordt
ontgrendeld of geopend zonder
gebruik te maken van de instapfunctie
(indien aanwezig) of de
afstandsbediening. (De portieren
zullen automatisch opnieuw worden
vergrendeld.)
• De motorkap is geopend.
• De inbraaksensor signaleert een
beweging in de auto. (Voorbeeld: een
indringer breekt een ruit en dringt de
auto binnen.)
• Hatchback: De achterruit is gebroken.
Wagon: De achterzijruiten of de
achterruit zijn of is gebroken.
Inschakelen/uitschakelen/uitzetten van
het alarmsysteem
Zaken die gecontroleerd moeten worden
alvorens de auto te vergrendelen
Controleer onderstaande zaken om
ongewild activeren van het alarm en
diefstal te voorkomen:
• Er is niemand in de auto.
• De ruiten en het panoramadak (indien
aanwezig) zijn gesloten voordat het
alarm wordt ingeschakeld.• Er zijn geen waardevolle spullen of
persoonlijke zaken in de auto
achtergebleven.
Instelling
Sluit de portieren, de achterklep en de
motorkap en vergrendel alle portieren
met de instapfunctie (indien aanwezig) of
de afstandsbediening. Na 30 seconden
wordt het systeem automatisch
ingeschakeld.
Het systeem is ingeschakeld zodra het
controlelampje niet meer constant
brandt maar knippert.
Deactiveren of uitschakelen
Voer een van de onderstaande
handelingen uit om het alarm te
deactiveren of uit te schakelen:
• Ontgrendel de portieren met de
instapfunctie (indien aanwezig) of de
afstandsbediening.
• Starten van het hybridesysteem. (Het
alarm wordt na enkele seconden
gedeactiveerd of uitgeschakeld.)
Onderhoud van het systeem
De auto is voorzien van een
onderhoudsvrij alarmsysteem.
Activeren van het alarm
Het alarm wordt in de volgende gevallen
mogelijk geactiveerd: (Door het alarm te
stoppen wordt het alarmsysteem
uitgeschakeld.)
• De portieren worden ontgrendeld met
de mechanische sleutel.
1 .5 Antidiefstalsysteem
74

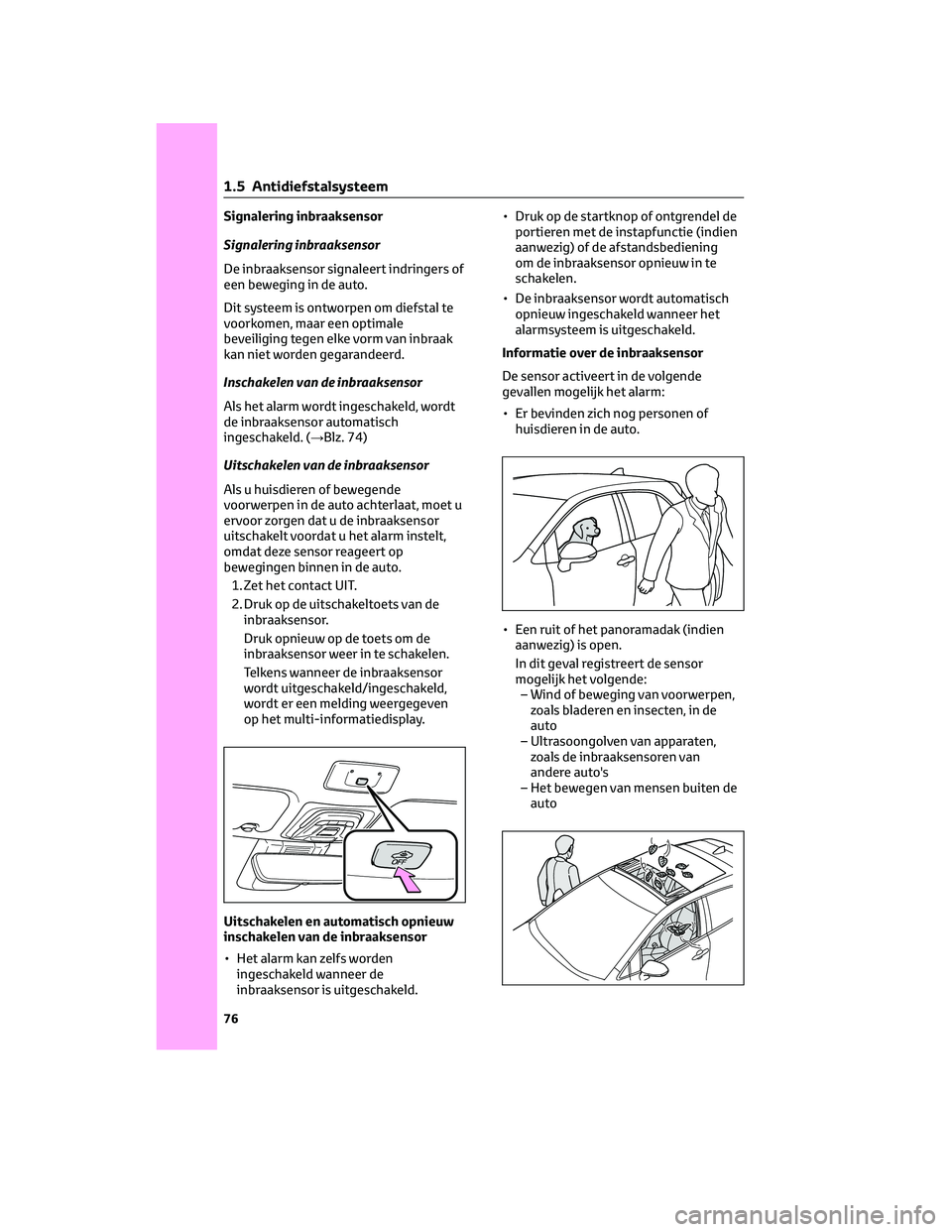

Signalering inbraaksensor
Signalering inbraaksensor
De inbraaksensor signaleert indringers of
een beweging in de auto.
Dit systeem is ontworpen om diefstal te
voorkomen, maar een optimale
beveiliging tegen elke vorm van inbraak
kan niet worden gegarandeerd.
Inschakelen van de inbraaksensor
Als het alarm wordt ingeschakeld, wordt
de inbraaksensor automatisch
ingeschakeld. (→Blz. 74)
Uitschakelen van de inbraaksensor
Als u huisdieren of bewegende
voorwerpen in de auto achterlaat, moet u
ervoor zorgen dat u de inbraaksensor
uitschakelt voordat u het alarm instelt,
omdat deze sensor reageert op
bewegingen binnen in de auto.
1. Zet het contact UIT.
2. Druk op de uitschakeltoets van de
inbraaksensor.
Druk opnieuw op de toets om de
inbraaksensor weer in te schakelen.
Telkens wanneer de inbraaksensor
wordt uitgeschakeld/ingeschakeld,
wordt er een melding weergegeven
op het multi-informatiedisplay.
Uitschakelen en automatisch opnieuw
inschakelen van de inbraaksensor
• Het alarm kan zelfs worden
ingeschakeld wanneer de
inbraaksensor is uitgeschakeld.• Druk op de startknop of ontgrendel de
portieren met de instapfunctie (indien
aanwezig) of de afstandsbediening
om de inbraaksensor opnieuw in te
schakelen.
• De inbraaksensor wordt automatisch
opnieuw ingeschakeld wanneer het
alarmsysteem is uitgeschakeld.
Informatie over de inbraaksensor
De sensor activeert in de volgende
gevallen mogelijk het alarm:
• Er bevinden zich nog personen of
huisdieren in de auto.
• Een ruit of het panoramadak (indien
aanwezig) is open.
In dit geval registreert de sensor
mogelijk het volgende:
– Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de
auto
– Ultrasoongolven van apparaten,
zoals de inbraaksensoren van
andere auto's
– Het bewegen van mensen buiten de
auto
1 .5 Antidiefstalsysteem
76

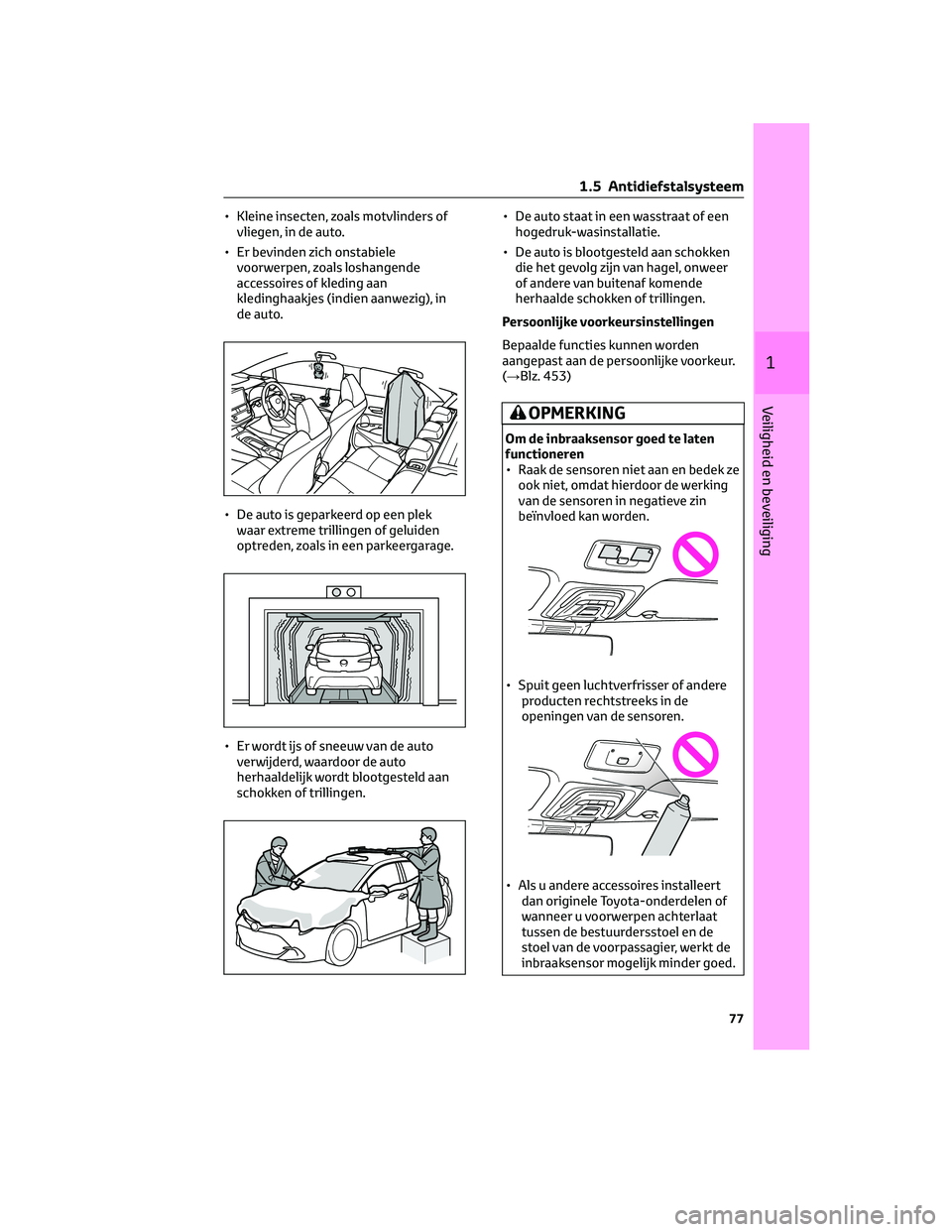

• Kleine insecten, zoals motvlinders of
vliegen, in de auto.
• Er bevinden zich onstabiele
voorwerpen, zoals loshangende
accessoires of kleding aan
kledinghaakjes (indien aanwezig), in
de auto.
• De auto is geparkeerd op een plek
waar extreme trillingen of geluiden
optreden, zoals in een parkeergarage.
• Er wordt ijs of sneeuw van de auto
verwijderd, waardoor de auto
herhaaldelijk wordt blootgesteld aan
schokken of trillingen.• De auto staat in een wasstraat of een
hogedruk-wasinstallatie.
• De auto is blootgesteld aan schokken
die het gevolg zijn van hagel, onweer
of andere van buitenaf komende
herhaalde schokken of trillingen.
Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden
aangepast aan de persoonlijke voorkeur.
(→Blz. 453)
OPMERKING
Om de inbraaksensor goed te laten
functioneren
• Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking
van de sensoren in negatieve zin
beïnvloed kan worden.
• Spuit geen luchtverfrisser of andere
producten rechtstreeks in de
openingen van de sensoren.
• Als u andere accessoires installeert
dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat
tussen de bestuurdersstoel en de
stoel van de voorpassagier, werkt de
inbraaksensor mogelijk minder goed.
1 .5 Antidiefstalsysteem
77
1
Veiligheid en beveiliging

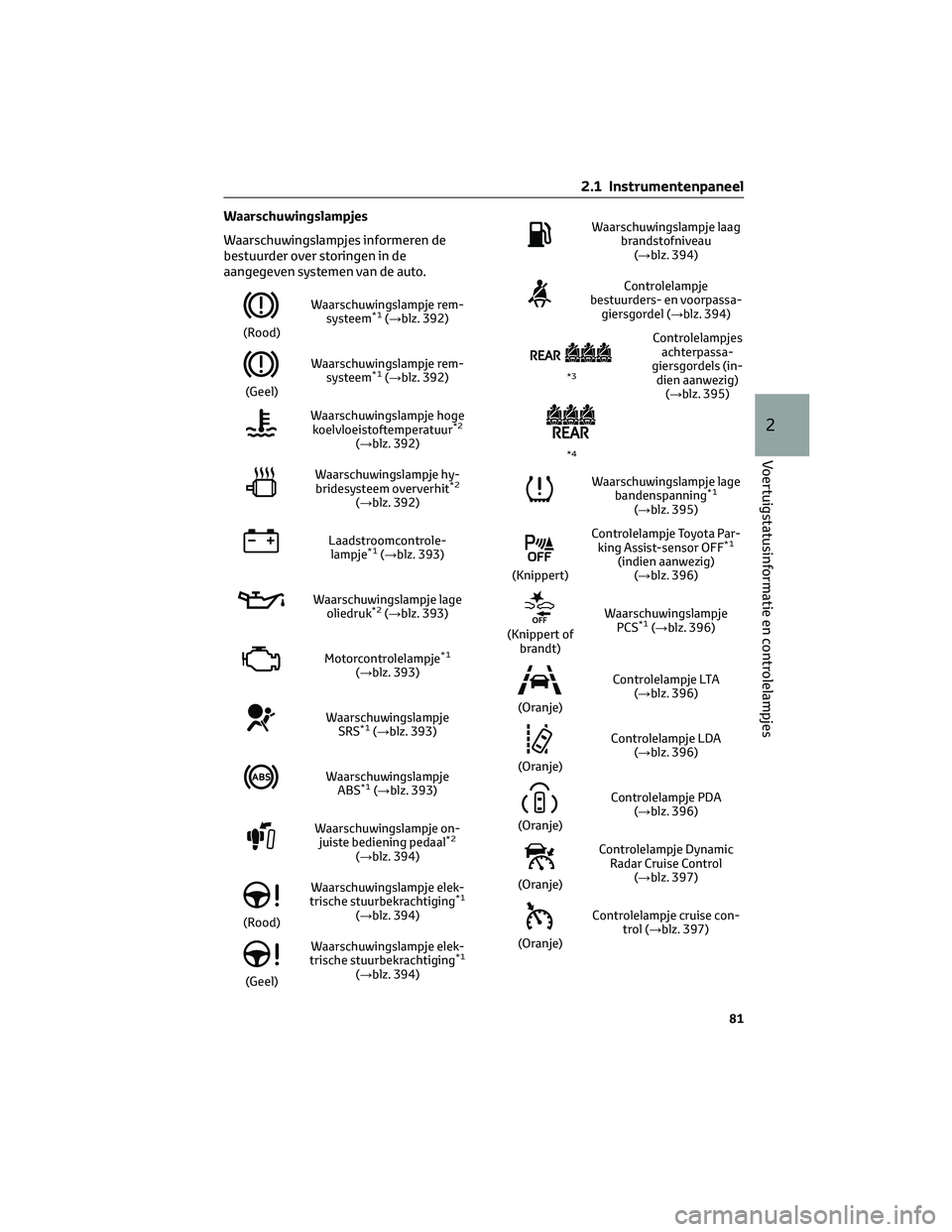

Waarschuwingslampjes
Waarschuwingslampjes informeren de
bestuurder over storingen in de
aangegeven systemen van de auto.
(Rood)Waarschuwingslampje rem-
systeem
*1(→blz. 392)
(Geel)Waarschuwingslampje rem-
systeem
*1(→blz. 392)
Waarschuwingslampje hoge
koelvloeistoftemperatuur*2
(→blz. 392)
Waarschuwingslampje hy-
bridesysteem oververhit*2
(→blz. 392)
Laadstroomcontrole-
lampje*1(→blz. 393)
Waarschuwingslampje lage
oliedruk*2(→blz. 393)
Motorcontrolelampje*1
(→blz. 393)
Waarschuwingslampje
SRS*1(→blz. 393)
Waarschuwingslampje
ABS*1(→blz. 393)
Waarschuwingslampje on-
juiste bediening pedaal*2
(→blz. 394)
(Rood)Waarschuwingslampje elek-
trische stuurbekrachtiging
*1
(→blz. 394)
(Geel)Waarschuwingslampje elek-
trische stuurbekrachtiging
*1
(→blz. 394)
Waarschuwingslampje laag
brandstofniveau
(→blz. 394)
Controlelampje
bestuurders- en voorpassa-
giersgordel (→blz. 394)
*3
Controlelampjes
achterpassa-
giersgordels (in-
dien aanwezig)
(→blz. 395)
*4
Waarschuwingslampje lage
bandenspanning*1
(→blz. 395)
(Knippert)Controlelampje Toyota Par-
king Assist-sensor OFF
*1
(indien aanwezig)
(→blz. 396)
(Knippert of
brandt)Waarschuwingslampje
PCS*1(→blz. 396)
(Oranje)Controlelampje LTA
(→blz. 396)
(Oranje)Controlelampje LDA
(→blz. 396)
(Oranje)Controlelampje PDA
(→blz. 396)
(Oranje)Controlelampje Dynamic
Radar Cruise Control
(→blz. 397)
(Oranje)Controlelampje cruise con-
trol (→blz. 397)
2.1 Instrumentenpaneel
81
2
Voertuigstatusinformatie en controlelampjes
